HASZNÁLATI ÚTMUTATÓ Victory RF 10x42 ZEISS

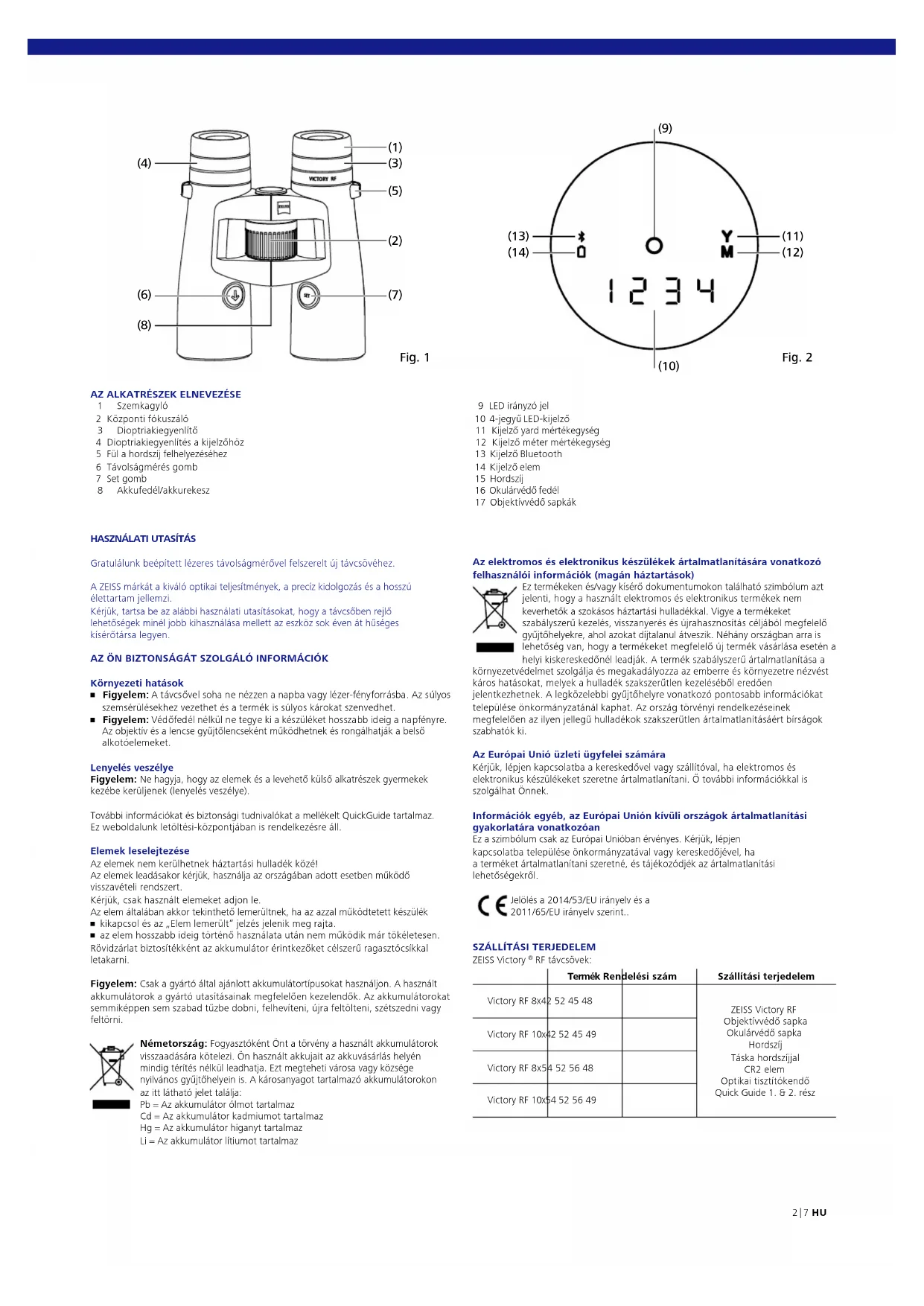

1 Szemkagyló 2 Központi fókuszáló 3 Dioptriakiegyenlítő 4 Dioptriakiegyenlítés a kijelzőhöz 5 Fül a hordszíj felhelyezéséhez 6 Távolságmérés gomb 7 Set gomb 8 Akkufedél/akkurekesz Az elektromos és elektronikus készülékek ártalmatlanítására vonatkozó felhasználói információk (magán háztartások) Ez termékeken és/vagy kísérő dokumentumokon található szimbólum azt jelenti, hogy a használt elektromos és elektronikus termékek nem keverhetők a szokásos háztartási hulladékkal. Vigye a termékeket szabályszerű kezelés, visszanyerés és újrahasznosítás céljából megfelelő gyűjtőhelyekre, ahol azokat díjtalanul átveszik. Néhány országban arra is lehetőség van, hogy a termékeket megfelelő új termék vásárlása esetén a helyi kiskereskedőnél leadják. A termék szabályszerű ártalmatlanítása a környezetvédelmet szolgálja és megakadályozza az emberre és környezetre nézvést káros hatásokat, melyek a hulladék szakszerűtlen kezeléséből eredően jelentkezhetnek. A legközelebbi gyűjtőhelyre vonatkozó pontosabb információkat települése önkormányzatánál kaphat. Az ország törvényi rendelkezéseinek megfelelően az ilyen jellegű hulladékok szakszerűtlen ártalmatlanításáért bírságok szabhatók ki. Az Európai Unió üzleti ügyfelei számára Kérjük, lépjen kapcsolatba a kereskedővel vagy szállítóval, ha elektromos és elektronikus készülékeket szeretne ártalmatlanítani. Ő további információkkal is szolgálhat Önnek. Információk egyéb, az Európai Unión kívüli országok ártalmatlanítási gyakorlatára vonatkozóan Ez a szimbólum csak az Európai Unióban érvényes. Kérjük, lépjen kapcsolatba települése önkormányzatával vagy kereskedőjével, ha a terméket ártalmatlanítani szeretné, és tájékozódjék az ártalmatlanítási lehetőségekről. Jelölés a 2014/53/EU irányelv és a 2011/65/EU irányelv szerint..

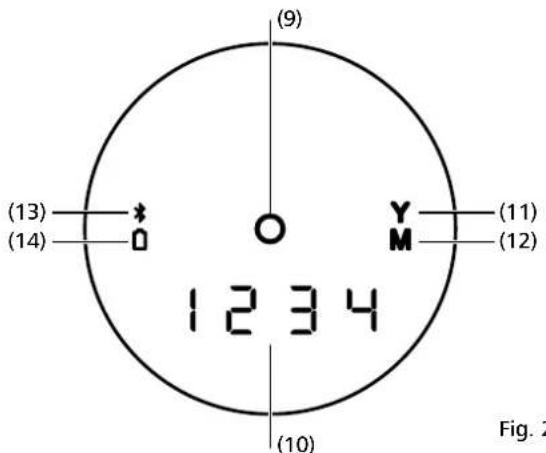

RF távcsövek: Termék Rendelési szám Szállítási terjedelem Victory RF 8x42 52 45 48 ZEISS Victory RF Objektívvédő sapka Okulárvédő sapka Hordszíj Táska hordszíjjal CR2 elem Optikai tisztítókendő Quick Guide 1. & 2. rész Victory RF 10x42 52 45 49 Victory RF 8x54 52 56 48 Victory RF 10x54 52 56 49 (5) (3) (1) Fig. 1 (7) (4) (6) (8) (2) Fig. 2 (12) (11) (14) (13) (9) (10) 9 LED irányzó jel 10 4-jegyű LED-kijelző 11 Kijelző yard mértékegység 12 Kijelző méter mértékegység 13 Kijelző Bluetooth 14 Kijelző elem 15 Hordszíj 16 Okulárvédő fedél 17 Objektívvédő sapkák

Gratulálunk beépített lézeres távolságmérővel felszerelt új távcsövéhez. A ZEISS márkát a kiváló optikai teljesítmények, a precíz kidolgozás és a hosszú élettartam jellemzi. Kérjük, tartsa be az alábbi használati utasításokat, hogy a távcsőben rejlő lehetőségek minél jobb kihasználása mellett az eszköz sok éven át hűséges kísérőtársa legyen. AZ ÖN BIZTONSÁGÁT SZOLGÁLÓ INFORMÁCIÓK Környezeti hatások

• Figyelem: A távcsővel soha ne nézzen a napba vagy lézer-fényforrásba. Az súlyos szemsérülésekhez vezethet és a termék is súlyos károkat szenvedhet.

• Figyelem: Védőfedél nélkül ne tegye ki a készüléket hosszabb ideig a napfényre. Az objektív és a lencse gyűjtőlencseként működhetnek és rongálhatják a belső alkotóelemeket. Lenyelés veszélye Figyelem: Ne hagyja, hogy az elemek és a levehető külső alkatrészek gyermekek kezébe kerüljenek (lenyelés veszélye). További információkat és biztonsági tudnivalókat a mellékelt QuickGuide tartalmaz. Ez weboldalunk letöltési-központjában is rendelkezésre áll. Elemek leselejtezése Az elemek nem kerülhetnek háztartási hulladék közé! Az elemek leadásakor kérjük, használja az országában adott esetben működő visszavételi rendszert. Kérjük, csak használt elemeket adjon le. Az elem általában akkor tekinthető lemerültnek, ha az azzal működtetett készülék

• kikapcsol és az „Elem lemerült” jelzés jelenik meg rajta.

• az elem hosszabb ideig történő használata után nem működik már tökéletesen. Rövidzárlat biztosítékként az akkumulátor érintkezőket célszerű ragasztócsíkkal letakarni. Figyelem: Csak a gyártó által ajánlott akkumulátortípusokat használjon. A használt akkumulátorok a gyártó utasításainak megfelelően kezelendők. Az akkumulátorokat semmiképpen sem szabad tűzbe dobni, felhevíteni, újra feltölteni, szétszedni vagy feltörni. Németország: Fogyasztóként Önt a törvény a használt akkumulátorok visszaadására kötelezi. Ön használt akkujait az akkuvásárlás helyén mindig térítés nélkül leadhatja. Ezt megteheti városa vagy községe nyilvános gyűjtőhelyein is. A károsanyagot tartalmazó akkumulátorokon az itt látható jelet találja: Pb = Az akkumulátor ólmot tartalmaz Cd = Az akkumulátor kadmiumot tartalmaz Hg = Az akkumulátor higanyt tartalmaz Li = Az akkumulátor lítiumot tartalmaz3 | 7 HU

Az akku behelyezése/eltávolítása A lézeres távolságmérő energiaellátása lítium akkuval történik, típusa CR 2. Az akku behelyezéséhez és cseréjéhez az akkufedelet (Fig. 3/8) – érmével vagy hasonlóval – az óramutató járásával ellenkező irányba csavarozva lecsavarozzuk. Helyezze be az akkut annak pozitív érintkezőjével előre irányba (az akkurekeszen látható jeleknek megfelelően). Ezután az akkufedelet az óramutató járásával egyező irányban történő forgatással felcsavarozzuk. Egy akku 20 °C mellett több, mint 2.500 méréshez elegendő. Az alkalmazási feltételek függvényében – mint. pl. alacsony hőmérsékletek vagy a Scan üzemmód gyakori használata – az élettartam azonban lényegesen rövidebb is lehet. A gyenge elemet a kijelzőben található elemkijelző kigyulladása jelzi. Ha a készüléket hosszú ideig nem használjuk, célszerű az akkut kivenni, ezzel megakadályozva az akku esetleges kifolyásával okozott károkat. Csak jó minőségű márkás akkukat használjon.

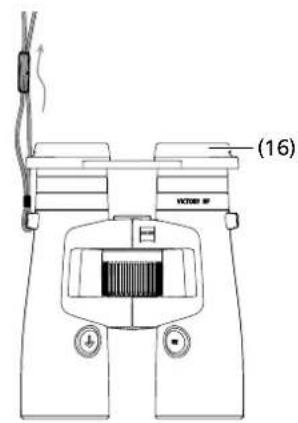

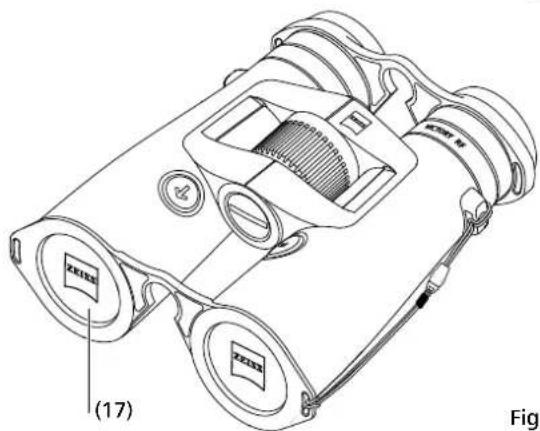

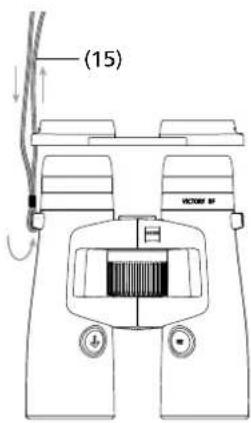

(8) Fig. 3 Fig. 4 (16) (15) Fig. 5 (17) A hordszíj és a védősapkák felhelyezése A hordszalag (Fig. 4/15) és az okulárvédő sapka felhelyezése (Fig. 4/16) az ábrázolásoknak megfelelően történik. Figyelem: A hordszalagot csak egyszerűen átvezetjük az okulárvédő sapkán lévő fülön. Az okulárvédő sapkát saját megítélése szerint kösse össze a hordszalaggal mindkét oldalon vagy csak az egyik oldalon. Az okulárvédő sapkát csapózár tartja a szemkagylókon. A távcső használata előtt az okulárvédő sapkát mutatóujjunkkal levesszük. A megfigyelést követően célszerű az okulárvédő sapkát az okulárok védelme céljából újból felhelyezni. Az objektív védősapkáit (Fig. 5/17) az ábrázolás szerint a távcsőre szereljük. MŰSZAKI ADATOK 8x42 10x42 8x54 10x54 Nagyítás

Effektív objektívátmérő mm

Kilépő pupilla átmérője mm

Látómező m/1000m (ft/1000yds) 135 (405) 115 (345) 120 (360) 110 (330) Szubjektív látószög °

Közeli beállítás határa m (ft)

2.5 (8.2) 3.5 (11.5)

Dioptriaállítási tartomány dpt +/- 3 +/- 3 Szemtávolság mm 17 (0.7) 14 (0.6) Pupillatávolság mm

Objektívtípus FL FL Prizmarendszer Abbe-König Abbe-König Bevonat T*/LotuTec

°C (°F) -25 / +63 (-13 / +145) -25 / +63 (-13 / +145) Hossz mm (in) 166 (6.5) 166 (6.5) 195 ( 7.7) 195 ( 7.7) Szélesség 65 mm szemtávolság esetén mm (in) 121 (4.8) 121 (4.8) 136 (5.4) 136 (5.4) Súly g (oz) 895 (31.6) 915 (32.3) 1,095 (38.6) 1,115 (39.3) Mérési tartomány

m (yds) 15 - 2,300 (16 - 2,500) 15 - 2,300 (16 - 2,500) Mérési pontosság mrad ± 1 – 600 / ± 0.5 % > 600 ± 1 – 600 / ± 0.5 % > 600 Mérési tartomány Sek. (sec.) < 0.3 < 0.3 Lézer hullámhossz nm 905 905 Lézer sugár divergencia mrad 1.6 x 0.5 1.6 x 0.5 Akkumulátor 1 x 3V / CR2 1 x 3V / CR2 Akkumulátor élettartama +20°C > 2,500x > 2,500x A kivitel és a szállítási terjedelem műszaki fejlesztés érdekében végzett módosításának jogát fenntartjuk.

Akkumulátortól függő hőmérsékleti határ. A termék – 10 °C /14 °F alatt is működik.

Die A hatótávolságot befolyásolja az objektum mérete és visszaverődési szöge, valamint az időjárás és a napfénybesugárzás.4 | 7 HU A szemtávolság hozzáigazítása A fél távcső középtengely körüli billentésével a szemtávolságot úgy állítjuk be, hogy a mindkét szemmel végzett megfigyelés közben kör alakú képet kapjunk (Fig 7). Figyelem: A beállított szemtávolság függvényében az irányzó jel és a kijelző kissé ferdén állhat. Az irányzó jel éles beállítása és dioptriakiegyenlítés Kapcsolja be a távolságmérő gombbal (Fig. 1/6) az irányzó jelet (Fig. 2/9) és tartsa lenyomva a gombot. Az irányzó jel és a kijelző éles beállítása a jobb dioptriakiegyenlítő (Fig. 1/4) balra vagy jobbra fordításával történik. Ezután a központi fókuszálóval (Fig. 1/2) a jobb távcső félen gondosan állítsa be élesre a képet. Ezután a bal dioptriakiegyenlítő segítségével (Fig. 1/3) állítsa be a képet a bal távcső félen ugyanarra a céltárgyra, mint megelőzően. A beállított értékeket leolvashatja a távcső hátoldalán lévő „+” vagy „–” skálán. Menü-beállítás a Rangefinder-ben A Set-gomb kb. két másodpercig történő megnyomásával a ZEISS Victory RF menüjébe juthat. Ezt követően a Set-gomb mindenkori egyszeri megnyomásával válthat az egyes menüpontok között.

1-es menü Fényerő 2 másodpercig Set-gomb 2-es menü Ballisztikai beállítás 2 másodpercig nyomja a Set-gombot + 1 x a Set-gombot 3-es menü Kijelző beállítás 2 másodpercig nyomja a Set-gombot + 2 x a Set-gombot 4-es menü Mértékegység 2 másodpercig nyomja a Set-gombot + 3 x a Set-gombot 5-es menü Mérés üzemmód 2 másodpercig nyomja a Set-gombot + 4 x a Set-gombot 6-es menü Billentyűzetkiosztás 2 másodpercig nyomja a Set-gombot + 5 x a Set-gombot 7-es menü Kikapcsolás 2 másodpercig nyomja a Set-gombot + 6 x a Set-gombot Fényerő A fényerő beállítását az 1-es menüben (2 másodpercig nyomja a Set-gombot) végezheti. A ZEISS Victory RF 11 fényerőgörbével rendelkezik. A távolságmérés gomb megnyomásával kiválaszthatja a 11 különböző fényerőgörbe egyikét (1 ≙ görbe a legsötétebb beállítási lehetőség; 11 ≙ görbe a legvilágosabb beállítási lehetőség). A ZEISS Victory RF ezen felül automatikus fényerőigazítással rendelkezik, mindenkor a kiválasztott fényerőgörbén. A távolságmérő gombot (1/6. ábra) az Ön számára megfelelő beállításnál egyszerűen engedje el Ekkor megtörténik az utoljára kijelzett fényerőgörbe mentése. Az ellenőrzés céljából a menüben bármikor megtekintheti az elmentett beállítást. Fig. 7 Fig. 8 (2) (4)

Fig. 6 (1) Megfigyelés szemüveggel és szemüveg nélkül A szemüveg nélkül történő megfigyelés során használja a készüléket kihúzott szemkagylóval. Ehhez a szemkagylót (Fig. 6/1) balra fordítva (az óramutató járásával ellenkező irányba) fel irányba a legfelső kattanásig kicsavarjuk. A szemkagyló négy pozícióban bekattintható – az alsóban és felsőben, valamint két köztes pozícióban. Ezzel a beállítási lehetőséggel a szem távolságát a kilépő pupillához variálhatjuk és így az minden használóhoz egyénileg beállítható. Szemüveggel végzett megfigyelés közben a szemkagylót jobb fordulattal (az óramutató járásával egyező irányba) le irányba csavarjuk, amíg az a legalsó állásban bekattan (Fig. 6). A szemkagylók tisztítása és cseréje A szemkagylókat csere vagy tisztítás céljából teljesen le lehet csavarni a távcsőről. Csavarja ki a szemkagylót a 6. ábra szerint a legfelső reteszelési fokig, majd ugyanabba az irányba még egy menettel tovább, míg a szemkagyló teljesen lecsavarásra került. A szemkagyló tisztítása vagy cseréje után csavarja fel azt jobbra teljesen (az óra- mutató járásval egyezően) a lencsére. Egy finom jobbramozdítással a szemkagyló menete a legalsó beállítási helyzetben reteszelhető. Ezután a szokásos módon beállíthatja az Önnek megfelelő távolságot a szem és a lencse között az adott reteszelési ponton.5 | 7 HU Fig. 9 Ballisztikai beállítások (BIS II) A 2-es menüben (2 másodpercig nyomja a Set-gombot + 1 x a Set-gombot) kiválaszthatja az Önnek megfelelő ballisztikai görbét. Standardként kilenc különböző ballisztikai görbe közül választhat, amelyek szinte minden kalibert lefednek. A ZEISS Victory RF számozva tartalmazza a ballisztikai görbéket, melyek a bA 1 – bA 9 elnevezést viselik. Önnek az alkalmazott kaliber, lövedékfajta, lövedéksúly függvényében kell kiválasztania a legjobb lövedék-röppályát. A megfelelő lövedék-röppálya kiválasztásának feltétele az alkalmazott összeállítás ballisztikai adatainak ismerete (lövedékesés). A lenti 1. táblázatban az alkalmazott összeállítás lövedékesése alapján válassza ki azt a sort, amelynek értékei a legpontosabban egyeznek. A távolságmérés gomb (1/6.ábra) megnyomásával egyszerűen kiválaszthatja az Ön számára megfelelő ballisztikai görbét. A ballisztikai görbét a gomb elengedésével mentheti. Az ellenőrzés céljából a menüben bármikor megtekintheti az elmentett beállítást. A kilenc standard görbe mellett lehetősége van arra, hogy max. kilenc további, személyre szabott ballisztikai görbét mentsen a ZEISS Victory RF-n. A ZEISS Victory RF a görbéket bAu 1 – bAu 9 elnevezéssel tárolja. (Részletes információkat a „Beállítások a ZEISS Hunting App segítségével“ szakaszban találhat). A távolságmérő gombot (1/6. ábra) az Ön számára megfelelő beállításnál egyszerűen engedje el Ekkor megtörténik az utoljára kijelzett ballisztikus görbe mentése. Az ellenőrzés céljából a menüben bármikor megtekintheti az elmentett beállítást. Figyelem: Kérjük, tartsa szem előtt, hogy a ballisztikai információs rendszer BIS II semmiképpen sem alkalmazható a szituáció saját vadászati szempontú felmérése helyett, az csak a vadászati biztonság elősegítését és növelését szolgálja. Ajánljuk Önnek a különböző távolságból végzett lövésgyakorlatokat, melyek segítségével ellenőrizheti az adatok korrekt egyezőségét a tényleges találatpont helyzetekkel.

A lövedékesés kompenzációja ASV+ segítségével méterben és yardban megadott távolságra Görbe (távolság) m / yard 100 150 200 250 300 325 350 375 400 425 450 475 500 525 550 575 600

-6,0 -18,0 -37,5 -66,0 -87,8 -105,0 -127,5 -156,0 Korr. Inches / Yards -2,2 -6,5 -13,5 -23,8 -31,6 -37,8 -45,9 -56,2 Kijelző-beállítások A 3-as menüben (2 másodpercig nyomja a Set-gombot + 2 x a Set-gombot) kiválaszthatja az Önnek megfelelő kijelző-beállítást. Standardként hét különböző kijelző-beállítás közül választhat. A ZEISS Victory RF számozva tartalmazza a kijelző-beállításokat, melyek a dI 1 – dI 7 elnevezést viselik.

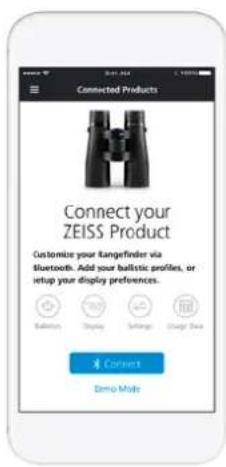

Kijelző a ZEISS Victory RF-ben Funkció dI 1 távolság dI 2 távolság & szög dI 3 távolság & ekvivalens vízszintes távolság dI 4 távolság & Holdover cm/in-ben megadva dI 5 távolság & Holdover MOA-ban megadva dI 6 távolság & Holdover MIL-ben megadva dI 7 távolság & kattanások száma A hét standard beállítás mellett lehetősége van arra, hogy max. 3 személyre szabott kijelző-beállítást mentsen a ZEISS Victory RF-n. A ZEISS Victory RF a görbéket dIu1–dIu3 elnevezéssel tárolja. (Részletes információkat a „Beállítások a ZEISS Hunting App segítségével“ szakaszban találhat). A távolságmérő gombot (1/6. ábra) az Ön számára megfelelő beállításnál egyszerűen engedje el Ekkor megtörténik az utoljára kijelzett beállítás mentése. Az ellenőrzés céljából a menüben bármikor megtekintheti az elmentett beállítást. Mértékegység A 4-es menüben (2 másodpercig nyomja a Set-gombot + 3 x a Set-gombot) kiválaszthatja az Önnek megfelelő mértékegységet. A távolság kijelzése történhet - tetszés szerint - méterben vagy yardban. A beállítás a távolságmérés gombbal (1/6. ábra) módosítható. A ZEISS Victory RF esetében a mértékegységek a unitM (méter mértékegység esetében) és a unitY (yard mértékegység esetében) elnevezéseket viselik. Az ellenőrzés céljából a menüben bármikor megtekintheti az elmentett beállítást. Mérés üzemmód Az 5-ös menüben (2 másodpercig nyomja a Set-gombot + 4 x a Set-gombot) kiválaszthatja az Önnek megfelelő mérés üzemmódot. Kiválaszthatja, hogy a legjobb mérést (tA b) vagy a legtávolabbi mérést (tA L) szeretné megjeleníteni. A beállítás a távolságmérés gombbal (1/6. ábra) módosítható. A választási lehetőségeket a 9. ábra tartalmazza. A háttérben látható állat ebben az esetben a legtávolabbi mért pont (tA L). Mivel a mérési pontok nagyobb hányada az előtérben látható fára talál, ez a pont felel meg a legjobb mérésnek (tA b). Az ellenőrzés céljából a menüben bármikor megtekintheti az elmentett beállítást. Billentyűzetkiosztás A 6-os menüben (2 másodpercig nyomja a Set-gombot + 5 x a Set-gombot) kiválaszthatja az Önnek megfelelő billentyűzetkiosztást. A távolságmérés gomb megnyomásával (1/6. ábra) választhat a standard beállítás (a ZEISS Victory RF kijelzőjében „5 _ _ °“ jelenik meg) és a fordított beállítás (a ZEISS Victory RF kijelzőjében „° _ _ 5“ jelenik meg) között. Alapbeállításban a ZEISS Victory RF jobbkezesek számára konfigurált. Ebben a beállításban a mérőgombot a jobb kezével, a Set-gombot pedig a bal kezével kezeli. A fordított beállításban a bal kezével végzi a mérést. Ebben az esetben a Set-gomb a jobb kezében található. Az ellenőrzés céljából a menüben bármikor megtekintheti az elmentett beállítást.6 | 7 HU Kikapcsolás A 7-es menüben (2 másodpercig nyomja meg a Set-gombot + 6 x a Set-gombot) a ZEISS Victory RF menüjét a távolságmérés gomb megnyomásával kapcsolhatja ki. A ZEISS Victory RF kikapcsolásához még további két lehetőség áll rendelkezésre. Vagy a Set-gombot tartja lenyomva két másodpercig, vagy kb. 10 másodpercig a két gomb egyikét sem nyomja le. Beállítás a ZEISS Hunting APP segítségével A ZEISS Hunting App segítségével minden fent leírt beállítást egyszerűen és felhasználóbarát módon végezhet el okostelefonja segítségével. Ezen túl lehetősége van két további egyénre szabott beállítás elvégzésére. Egyrészt mentheti saját, a ZEISS Hunting App-ben létrehozott ballisztikai profilját, másrészt a kijelző-beállításokban akár három különböző eredménykijelzőt is beállíthat. KAPCSOLAT LÉTREHOZÁSA A ZEISS HUNTING APP ÉS A ZEISS VICTORY RF KÖZÖTT Egyszeri csatlakoztatás Ha a ZEISS Victory RF-t első alkalommal akarja csatlakoztatni, a Connected Products (10. ábra) szekcióban a „Csatlakoztasd ZEISS termékedet“ képernyő jelenik meg. A csatlakoztató gombra kattintva a ZEISS Hunting App megkezdi a kapcsolat felépítését. A 11. ábrán leírtaknak megfelelően ezt követően csupán 10 másodpercig kell nyomva tartania a Set-gombot. Ezt követően a ZEISS Victory RF-ben a „CON_“ felirat látszik. A Set-gomb elengedése után a kijelzőben megjelenik a „PAIr“ szöveg, amit a mérőgomb egyszeri megnyomásával erősíthet meg. Ezt követően a ZEISS Victory RF a 12. ábrán bemutatott módon csatlakozik a ZEISS Hunting App-hez. A „PAIr“ parancs megerősítését csak az első párosítás során egyszer kell elvégeznie. Ismételt párosítás A ZEISS Victory RF ZEISS Hunting App-el történő első párosítása után a Connected Product szekció kezdőképernyője a 13. ábrán bemutatott módon változik. A jobb alsó (+) gomb segítségével további ZEISS Victory RF-eket párosíthat a ZEISS Hunting App-el. Emellett az elmentett ZEISS Victory RF-ra történő egyszeri kattintással beállításokat végezhet a készülékén (14. ábra), amit később szinkronizálhat. BEÁLLÍTÁSOK VÉGZÉSE Ballisztikai beállítások A ZEISS Hunting App ballisztikai beállításaiban (15. ábra) a kilenc standard profil kiválasztása mellett lehetősége van kilenc további személyes profil hozzáadására és ZEISS Victory RF-el történő szinkronizálására. Egy személyes profil hozzáadásához a ballisztika menüpontban kattintson a „Profil hozzáadása“ gombra. Ezt követően minden előzetesen elmentett ballisztikai profilt kiválaszthat (ezeket a Toolbox „Ballisztika“ részében menthet) (16. ábra). Emellett lehetősége van profiljai egyikének kedvencként történő kiválasztására. A kiválasztott kedvenc az a beállítás, amely a ZEISS Victory RF-ben aktív és egy kék csillag jelöli. A ZEISS Hunting App kijelző-beállításaiban (17. ábra) a hét standard profil kiválasztása mellett lehetősége van max. három további személyes profil hozzáadására és ZEISS Victory RF-el történő szinkronizálására. A személyes profil hozzáadásához a ballisztika menüpontban kattintson a „Konfiguráció hozzáadása“ gombra. A standard profilokkal ellentétben (18. ábra) a személyes profiljaiban akár három kijelzési módozatot is kombinálhat. A távolság ez esetben mindig első kijelzési módozatként van meghatározva. Emellett lehetősége van konfigurációi egyikének kedvencként történő kiválasztására. A kiválasztott kedvenc az a beállítás, amely a ZEISS Victory RF-ben aktív és egy kék csillag jelöli. Fig. 10 Fig. 14 Fig. 11 Fig. 15 Fig. 12 Fig. 16 Fig. 13 Fig. 177 | 7 HU Készülékbeállítások A készülékbeállításokban lehetősége van a 19. ábrán látható összes beállítás felhasználóbarát módon történő beállítására a ZEISS Hunting App segítségével. Az egyes beállítási lehetőségekre vonatkozó pontosabb információkat az előző szakaszban találhat. Mérésadatok A „Mérésadatok“ (20. ábra) mezőben lehetősége van kiolvasni a ZEISS Victory RF- ből a mért távolságokat. Az egyes mérések mellett megjelenik minden mérés átlaga, valamint egy meghatározott időtartamban végzett mérések átlaga. Ennek során figyelembe kell venni, hogy a ZEISS Victory RF csak az utolsó 100 mérést továbbítja. Az átlagos értékek ezzel szemben a mindenkor meghatározott időszakban végzett összes mérésen alapszanak. A távolság mérése A távolságmérés gomb megnyomásával (1/6. ábra) az irányzó jel (3/9. ábra) bekapcsol. A mérendő objektum célbavétele az irányzó jel segítségével történik. A távolságmérés gomb (1/6. ábra) elengedésével megkezdődik a mérés. Legfeljebb kb. 1 másodperc elteltével a mért távolság kb. 3 másodperc erejéig megjelenik a kijelzőben (3/10. ábra). Ha nem lehetséges a mérés, mert túl lett lépve a hatótávolság vagy az objektum visszaverődése nem elegendő, azt 4 vonal „_ _ _ _“ jelzi. Az újabb mérés azonnal lehetséges. Ha a kijelző kialszik, a távolságmérő automatikusan kikapcsol. Scan-üzemmód A ZEISS Victory RF segítségével tartós üzemben (Scan-üzem) is végezhet mérést. Ehhez kb. 3 másodpercél hosszabb ideig tartsa lenyomva a távolságmérés gombot (1/6. ábra). A készülék ezt követően Scan-üzemmódba kapcsol és folyamatosan méréseket végez. A tartós üzem a mérőgomb elengedése után befejeződik. Ez a távolságkijelzőn ismerhető fel, ami kb. 1,5 másodpercenként új mérési értékeket mutat. A Scan üzemmód a kicsi vagy mozgó célok mérése esetén jelent nagy segítséget. A távolságmérés pontossága A távolságmérés pontossága +/– 1 meter/yard. A maximális hatótávolság elérése - a műszaki adatoknak megfelelően - kedvező környezeti feltételek esetén valósul meg. A hatótávolságot az alábbi környezeti tényezők befolyásolják:

A hatótávolság nagyobb az alábbi esetekben A hatótávolság alacsonyabb az alábbi esetekben Légköri feltételek Tiszta látásviszonyok Pára, köd Fényerő Alacsony fényerő Nagy fényerő (Nap) Az objektum színe Fehér objektumszín Fekete objektumszín Az objektumhoz fennálló szög 90° (függőleges) szög Éles szög Objektumstruktúra Homogén struktúra (tábla, fal) Inhomogén struktúra (bokor, fa) Gondozás és karbantartás A távcső ZEISS LotuTec

bevonattal van ellátva. A lencsefelületekhez kifejlesztett hatékony védőréteg a rendkívül sima felület révén érezhetően csökkenti a lencse beszennyeződését, és jól lepergeti a vizet. A szennyeződések kevésbé tapadnak meg rajta, és gyorsan, könnyen, foltmentesen eltávolíthatóak. A LotuTec bevonat mindemellett ellenállóképes és kopásálló. A durva szennyeződéseket (pl. homok) ne törölje le a lencsékről, hanem fújja le vagy szőrecsettel távolítsa el! Az ujjlenyomatok egy idő után megtámadhatják a encsefelületet. A lencsefelület tisztításának legegyszerűbb módja a rálehelés és tiszta optikai tisztítókendővel vagy tisztítópapírral való letörlés. Az elsősorban a trópusi környezetben előforduló gombásodás megelőzésének legegyszerűbb módja, ha a távcsövet száraz helyen tárolják, és a külső lencsefelületek mindig megfelelően szellőznek. A terméket egy száraz kendővel tisztítsa meg, a folyadékokat és tisztítószereket kerülje. A terméket csak kikapcsolt állapotban tisztítsa. A terméken semmi esetre se végezzen önhatalmú beavatkozásokat. A szétszerelés olyan károkat okozhat, amelyeket a garancia nem fedez. Javítás esetén kérjük, forduljon a vevőszolgálathoz. Vevőink telefonon hozzánk intézett kérdéseire hétfőtől péntekig 8.00 és 18.00 óra között (középeurópai idő szerint) szívesen válaszolunk. Tel.: [phone] Fax: [phone] [e-mail] PÓTALKATRÉSZEK A ZEISS Victory RF-HEZ Ha távcsövéhez pótalkatrészekre (pl. védősapkákra) lenne szüksége, kérjük, forduljon szakkereskedőjéhez, az országos képviselethez vagy vevőszolgálatunkhoz. Országa vevőszolgálatainak címeit itt találhatja: www.zeiss.com/sports-optics/service-points TARTOZÉKOK A ZEISS Victory RF-HEZ* www.zeiss.com/sports-optics/binoculars-accessories
