2001017123461 - Autórádió BLAUPUNKT - Ingyenes használati útmutató

Termék típusa	CD-lejátszós autórádió, DAB+ vevő, Bluetooth, USB, AUX
Márka	Blaupunkt
Modell	2001017123461 (Bamberg 470 DAB BT)
Tápfeszültség	10,5 - 14,4 V, áramfelvétel < 10 A üzem közben, < 3,5 mA 10 másodperces kikapcsolás után
Kimeneti teljesítmény	4 x 24 W szinusz 14,4 V / 4 Ω, 4 x 50 W max
Hullámsávok	FM, AM, LW (zónától függően), DAB+
FM sávszélesség	30 - 15 000 Hz
CD sávszélesség	20 - 20 000 Hz
Előerősítő kimenet	4 csatorna, 4 V
AUX bemenet	300 mV / 10 kΩ (előlapi csatlakozó)
CD-lejátszó	Igen, kompatibilis CD, CD-R, CD-RW, MP3, WMA
USB port	1 x előlapi USB, 1 x hátsó USB (tömegmemóriához)
SD kártya bemenet	Igen, SD foglalat (előlap eltávolításával hozzáférhető)
Bluetooth	Kihangosítás, audio streaming, telefonkönyv, hangvezérlés
Kijelző	Folyadékkristályos kijelző, fényerő állítható
Előlap	Leszerelhető (Release-Panel) lopásgátlás céljából
Hangszínszabályzó	3 sávos (magas, közép, mély) frekvencia-, erősítés- és Q-tényező beállítással, + X-Bass
Rádió funkciók	RDS, PTY, automatikus/kézi keresés, 15 állomás tárolása (3 x 5)
Kormánykerék vezérlés	Kompatibilis (vezetékes), konfigurálható
Méretek	1 DIN szabvány (kb. 178 x 50 x 160 mm)
Tömeg	kb. 0,8 kg
Tartozékok	Előlap, szerelőkeret, antenna adapter, szerelőszerszámok, csavarok, távirányító, kamera kábelek
Karbantartás	Száraz vagy enyhén nedves ruhával tisztítani; előlap érintkezőit alkohollal
Javíthatóság	Javítás szakember által; alkatrészek a Blaupunkt szervizen keresztül
Tanúsítvány	CE, 2014/53/EU irányelv

Gyakran ismételt kérdések - 2001017123461 BLAUPUNKT

Hogyan kapcsoljam be az autórádiót?

Nyomja meg röviden a be-/kikapcsoló gombot (F) a bekapcsoláshoz. Kikapcsoláshoz tartsa lenyomva 2 másodpercnél tovább. Ha gyújtásra van kötve, automatikusan bekapcsol.

Hogyan csatlakoztassak telefont Bluetooth-on keresztül?

A Bluetooth menüben válassza a PAIRING majd a MOBILE PHONE opciót. Az alapértelmezett PIN kód 1234. Keresse az autórádiót (Bluetooth név: BP 440 BT) a telefonjáról, és létesítsen kapcsolatot.

Hogyan állítsam be a hangszínszabályzót?

Nyomja meg a MENU gombot, válassza az AUDIO majd az EQUALIZER opciót. Beállíthatja a magas, közép és mély hangokat frekvencia, erősítés és Q-tényező szerint, valamint az X-Bass aktiválását.

Hogyan használjam a DAB funkciót?

Győződjön meg arról, hogy van DAB antennája. Nyomja meg az SRC gombot a DAB1, DAB2 vagy DAB3 kiválasztásához. Forgassa el a forgatógombot egy ensemble vagy állomás kiválasztásához. Automatikus keresés lehetséges a forgatógomb lenyomva tartásával.

Hogyan tároljak el egy rádióállomást?

Válassza ki a kívánt állomást, majd tartsa lenyomva (kb. 2 másodpercig) az egyik előválasztó gombot (1-től 5-ig). Az állomás az aktív memóriaszinten tárolódik.

Hogyan hívjak a telefonkönyvből?

A Bluetooth menüben válassza a PHONEBOOK vagy a BT PBSEARCH opciót. Navigáljon a forgatógombbal, és nyomja meg a fogadás gombot (touche = ) a híváshoz.

Hogyan vegyem le az előlapot?

Nyomja meg a bal oldalon található kioldó gombot (1). A bal oldal leválik, majd óvatosan húzza balra az előlapot a levételhez. Tárolja a mellékelt tokban.

Hogyan állítsam be az időt?

Nyomja meg a MENU gombot, válassza a CLOCK opciót. Válassza a SET lehetőséget, majd állítsa be az órákat a forgatógomb jobbra, a perceket balra forgatásával. Nyomással erősítse meg.

Miért nincs hang?

Nyomja meg röviden a be-/kikapcsoló gombot (F) a Némítás mód be-/kikapcsolásához. Telefonhívás alatt a hang automatikusan elnémul, és a 'TELEPHONE' felirat jelenik meg.

Hogyan állítsam vissza az autórádiót gyári beállításokra?

A MENU menüben válassza a VARIOUS majd a NORMSET opciót. Erősítse meg a forgatógomb megnyomásával. A készülék kikapcsol és újraindul a gyári beállításokkal.

HASZNÁLATI ÚTMUTATÓ 2001017123461 BLAUPUNKT

Levehető kezelőpanel kireteszelése

2 MENU nyomógomb

Röviden nyomni: Menü előhívása/bezárása

Hosszan nyomni: Keresés-funkció indítása

3 Be/Kinyomógomb

Röviden nyomni: Az autórádió bekapcsolása

Üzem közben: Az autórádió némítása (Mute)

Hosszan nyomni: Az autórádió kikapcsolása

4 Hangerőszabályzó

5 CD-nyílás

6 Kijelző

7 Forgatható beállítógomb

A menüben: Menüszint váltása, menüpont

kiválasztása, beállítás megváltoztatása Rádió

üzemmódban: Frekvenciabeállítás, adó-/PTY

- keresés indítása CD/MP3/WMA/iPod üzemmódban: cím kiválasztása, gyors előre

/ hátratekerés MP3/WMA/iPod böngésző

üzemmódban: ID3 kategória (csak iPod esetén),

mappa és cím kiválasztása

8 nyomógomb (kiadás)

CD kiadása

9 Mikrofon

10 Elülső USB-aljzat 11 Elülső AUX-IN dugaszolóaljzat

10 Elülső USB-aljzat 11 Elülső AUX-IN dugaszolóalzat

Hívás bontása/elutasítása

13 nyomógomb

Röviden nyomni: Hívás fogadása, gyorshívás

Hosszan nyomni: Mobiltelefon Telefonkönyvének

Hosszan nyomni: Mobiltelefon Telefonkönyvének

nyomógombok 1–5

15 Infravörös vevő

16 SRC nyomógomb

Memórafelület, ill. hangforrás választása

17 DIS nyomógomb

Röviden nyomni: Kijelzés átkapcsolása

Hosszan nyomni: A kijelző fényerejének átkapcsolása

18 SD-kártya nyílás

Csak levett kezelőpanel esetén lehet hozzáférni

1 [nyomógomb] Levehető kezelőpanel kireteszelése 2 MENU nyomógomb Röviden nyomni: Menü előhívása/bezárása Hosszan nyomni: Keresés-funkció indítása 3 F nyomógomb Röviden nyomni: Az autórádió bekapcsolása Üzem közben: Az autórádió némítása (Mute) 4 Hangerőszabályzó 5 CD-nyílás*) kizárólag a CD lejátszóval ellátott típusban 6 Kijelző 7 Forgatható beállítógomb A menüben: Menüszint váltása, menüpont kiválasztása, beállítás megváltoztatása Rádió üzemmódban: Frekvenciabeállítás, adó-/PTY-keresés indítása CD/MP3/WMA/iPod üzemmódban: cím kiválasztása, gyors előre/hátratekerés MP3/WMA/iPod böngésző üzemmódban: ID3 kategória (csak iPod esetén), mappa és cím kiválasztása 8 nyomógomb (kiadás) CD kiadása 9 Mikrofon 10 Elülső USB-aljzat 11 Elülső AUX-IN dugaszolóaljzat

12 nyomógomb Hívásbontása/elutasítása 13 nyomógomb Röviden nyomni: Hívás fogadása, gyorshívás Hosszan nyomni: Mobiltelefon telefonkönyvének megnyitása, ill. hangtárcsázás aktiválása

nyomógombok 1–5

15 Infravörös vevő 16 SRC nyomógomb Memórafelület, ill. hangforrás választása 17 DIS nyomógomb Röviden nyomni: Kijelzés átkapcsolása Hosszan nyomni: A kijelző fényerejének átkapcsolása 18 SD-kártya nyílás Csak levett kezelőpanel esetén lehet hozzáférni

1 MENU nyomógomb Röviden nyomni: Menü előhívása/bezárása Hosszan nyomni: Keresés-funkció indítása 2 F nyomógomb Röviden nyomni: Az autórádió bekapcsolása Üzem közben: Az autórádió némítása (Mute) 3 Hangerőszabályzó 4 CD-nyílás 5 Kijelző 6 Forgatható beállítógomb A menüben: Menüszint váltása, menüpont kiválasztása, beállítás megváltoztatása Rádió üzemmódban: Frekvenciabeállítás, adó-/PTY-keresés indítása CD/MP3/WMA/iPod üzemmódban: cím kiválasztása, gyors előre/hátratekerés MP3/WMA/iPod böngésző üzemmódban: ID3 kategória (csak iPod esetén), mappa és cím kiválasztása 7 nyomógomb (kiadás) CD kiadása 8 Elülső USB-aljzat 9 Elülső AUX-IN dugaszolóaljzat 10 Mikrofon

11 nyomógomb Hívás bontása/elutasítása 12 nyomógomb Röviden nyomni: Hívás fogadása, gyorshívás Hosszan nyomni: Mobiltelefon telefonkönyvének megnyitása, ill. hangtárcsázás aktiválása 13 nyomógombok 1–5 14 Infravörös vevő 15 SRC nyomógomb Memórafelület, ill. hangforrás választása 16 DIS nyomógomb Röviden nyomni: Kijelzés átkapcsolása Hosszan nyomni: A kijelző fényerejének átkapcsolása

Biztonsági tudnivalók

Az autorádió a technika jelenlegi állásának és az általánosan elismert biztonságtechnikai szabályoknak megfelelően készült. Ennek ellenére

veszélyek léphetnek fel, amennyiben az ebben az utasításban leírt biztonsági tudnivalókat nem veszi figyelembe.

Ez az utasítás fontos tájékoztatókat tartalmaz az autórádió kezelésének egyszerűvé és biztonságossá tételéhez, beépítéséhez és kezeléséhez.

• Olvassa el gondosan és figyelmesen az utasítást, mielőtt használná az autórádiót.
• Őrizze meg ezt az utasítást, és gondoskodjon arról, hogy minden felhasználó számára elérhető legyen.
• Az autórádiót harmadik személy számára kizárólag ezen utasítással együtt adja tovább.

Ezen kívül vegye figyelembe azokat az utasításokat, melyek azokra a készülékekre vonatkoznak,

melyeket ezzel az autórádióval együtt használ.

Alkalmazott szimbólumok

Ebben az utasításban az alábbi szimbólumok kerülnek alkalmazásra:

VESZÉLY!

Sérülésre figyelmeztet

VIGYÁZAT!

A CD-lejátszó károsodására figyelmeztet

VESZÉLY!

Nagy hangerőre figyelmeztet

A CE jelzés igazolja az EU irányvonalak betartását.

Egy kezelési lépést jelöl

Egy felsorolást jelöl

Közlekedésbiztonság

Kérjük, figyeljen a közlekedésbiztonsággal kapcsolatos alábbi figyelmeztetésekre:

Használja úgy a készülékét, hogy gépjárművét közben biztonságosan tudja vezetni. Kétes esetekben inkább álljon meg egy arra alkalmas helyen, és kezelje a készüléket álló gépkocsiban. - A kezelőpanelt kizárólag a jármű álló helyzetében vegye le vagy helyezze fel. A készüléket mindig közepes hangerőn hallgassa, egyrészt saját hallásának megóvása érdekében, másrészt azért, hogy a hangos figyelmeztetéseket (pl. rendőrségi szirénát) minden esetben meghallja. A néma üzemmód szüneteiben (pl. a hangforrás változtatásakor) a hangerő megváltoztatása nem hallható. Ne változtasson a hangerőn ezen szünetek ideje alatt.

Általános biztonsági tudnivalók

Kövesse figyelemmel az alábbi tájékoztatókat saját biztonsága érdekében:

A készüléket ne nyissa fel, ne végezzen rajta változtatásokat. A készülékben egy 1. kategóriájú lézer található, mely sérülést okozhat szemeiben. - Ne növelje a hangerőt a néma kapcsolt szünetekben, például a hangforrás változtatásakor. A hangerő megváltoztatása a néma üzemmód alatt nem hallható.

Rendeltetésszerű használat

Ez az autorádió 12 Voltos fedélzeti feszültséggel rendelkező gépjárműbe történő beszerelésre és használatra való, és DIN-nyílásba kell beszerelni. Vegye figyelembe a Műszaki adatokban szereplő teljesítményhatárokat. Esetleges javításokat és adott esetben a beszerelést is szakemberrel célszerű elvégeztetni.

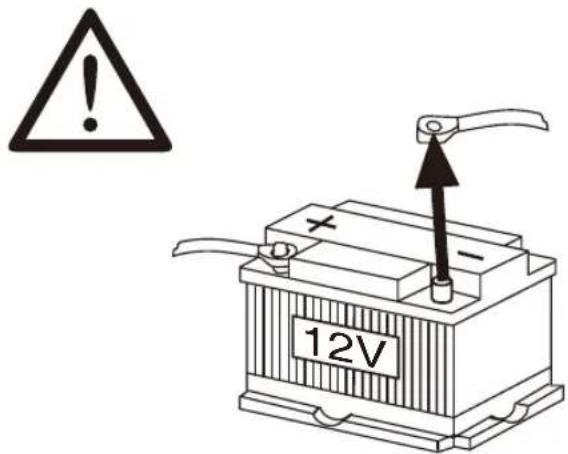

Beszerelési utasítások

Az autorádiót csak abban az esetben építse be, ha gyakorlata van autorádiók beszerelésében és gépjárművek elektromos szerelvényeit ismeri. Vegye figyelembe az utasítás végén található beszerelési utasítást.

Megfelelőségi nyilatkozat

A Blaupunkt Competence Center Car Multimedia-Evo Sales GmbH ezennel kijelenti, hogy a készülék megfelel a 2014/53/EU irányelv alapvető követelményeinek és más vonatkozó előírásainak. A megfelelőségi nyilatkozat a www.blaupunkt.com honlapról tölthető le.

Tisztítási tájékoztatók

Oldószerek, tisztítószerek és súrolószerek, valamint műszerfalápoló spray-k, műanyagápoló szerek olyan anyagokat tartalmazhatnak, melyek megtámadják az autórádió felületét.

• Az autórádió tisztításához kizárólag száraz, vagy enyhén nedves törlőkendőt használjon.
• A kezelőfelület érintkezőit szükség esetén puha, tisztítóalkohollal átitatott kendővel tisztítsa.

Ártalmatlanítási tájékoztatók

Régi készülékét ne dobja a háztartási hulladékba.

A használt készülék ártalmatlanításához vegye igénybe a rendelkezésre álló visszaváltó- és gyűjtőhelyeket.

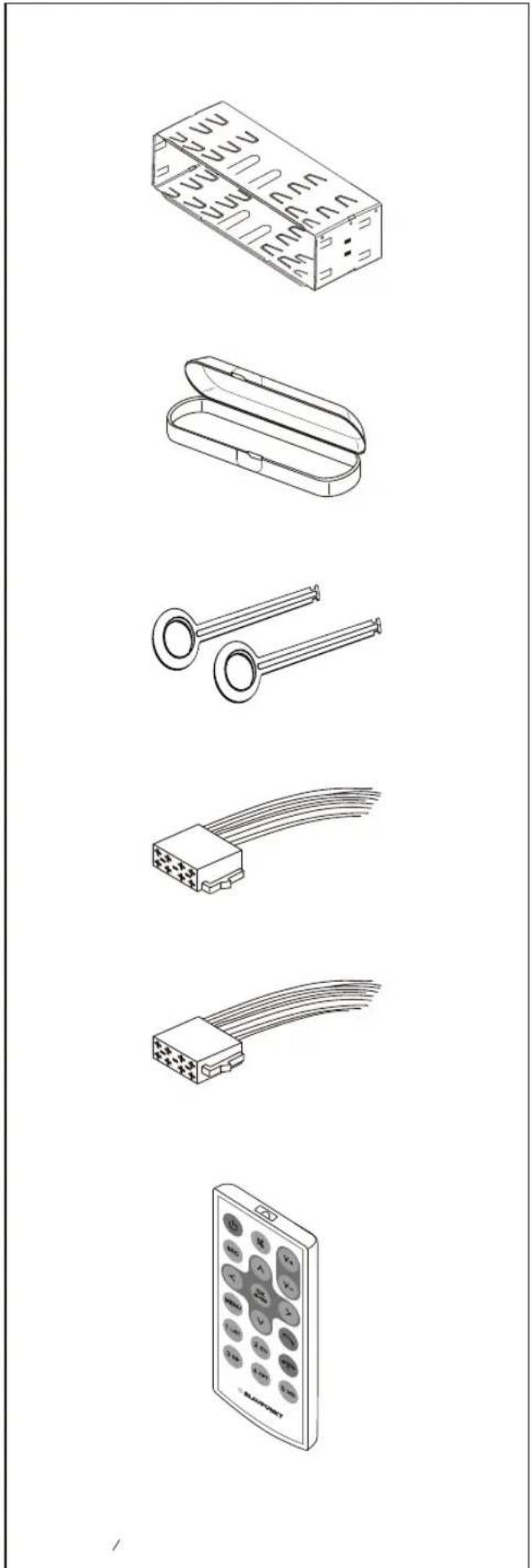

A csomag tartalma

A szállított csomagban található:

1 autórádió, 1 kezelési és beszerelési utasítás, 1 tok a kezelőpanel számára, 1 tartókeret, 1 antenna csatlakozó adapter, 2 kiszerelő szerszám, 1 távtartócsavar, 1 kézi távirányító (elemekkel), 1 csatlakozóvezeték, A kamra, 1 csatlakozóvezeték, B kamra

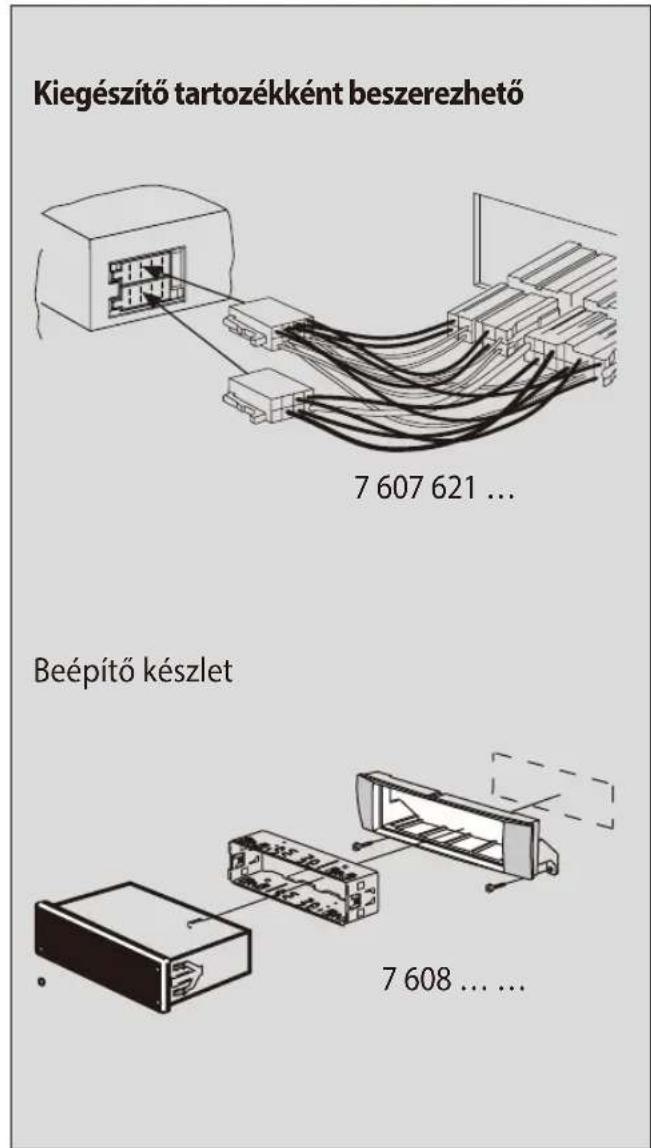

Külön tartozék (nincs a csomagban)

Kizárólag a Blaupunkt által engedélyezett tartozékokat szabad használni. Tájékozódjon Blaupunkt szaküzletében, vagy az interneten a www.blaupunkt.com honlapon.

Üzembe helyezés

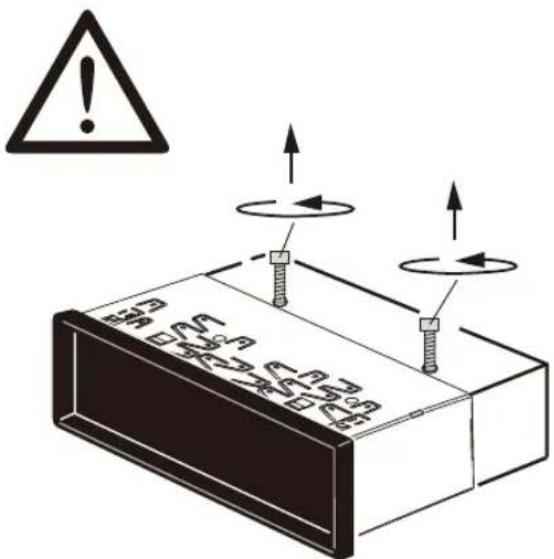

Figyelem: Szállítási rögzítőcsavarok

Gondoskodjon arról, hogy az autorádió üzembe helyezése előtt el legyenek távolítva a szállítási rögzítőcsavarok (lásd a „Beszerelési utasítás” c. fejezetet).

Kezelőpanel levétele/felhelyezése

Autorádió-készüléke lopás ellen egy levehető kezelőpanellel (Release-Panel) van felszerelve. Szállításkor a kezelőpanel egy mellékelt tokban található. Az autorádió beszerelését követő üzembe helyezéskor először fel kell helyeznie a kezelőpanelt (lásd „A kezelőpanel felhelyezése” ebben a fejezetben).

Vegye le a kezelőpanelt, minden alkalommal, ha elhagyja gépjárművét. A kezelőpanel nélkül az autorádió egy tolvaj számára értéktelen.

Vigyázat! A kezelőpanel károsodása

Ne ejtse le a kezelőpanelt!

A kezelőpanel szállításakor ügyeljen arra, hogy ütéstől védve legyen és az érintkezők ne szennyeződhessenek el.

A kezelőpanelt ne tegye ki közvetlen napsugárzásnak, vagy más hőforrásnak.

Kerülje a kezelőpanel érintkezőinek megérintését!

A kezelőpanel felhelyezése

Tolja be a kezelőpanelt a tartóba a jobb házperemnél. Nyomja be a kezelőpanelt óvatosan a bal oldali tartóba, amíg be nem kattan.

A kezelőpanel levétele

Nyomja meg a nyomógombot a kezelőpanel kireteszeléséhez. A kezelőpanel bal oldala kioldódik a készülékből és csak egy kiesés elleni tartó rögzíti. Mozdítsa el a kezelőpanelt egy kevéssel balra, amíg ki nem oldódik a jobb oldali tartóból. Óvatosan vegye ki a kezelőpanelt a bal oldali tartóból.

Megjegyzés:

Az autorádió automatikusan kikapcsol kb. 10 másodperc után, amint a kezelőpanelt leveszi.

Be- és kikapcsolás

Be- és kikapcsolás a Be/Ki nyomógombbal

A bekapcsoláshoz nyomja meg a Be/Ki 3 nyomógombot.

Az autorádió bekapcsol.

A kikapcsoláshoz tartsa lenyomva a Be/Ki 3 nyomógombot 2 másodpercnél hosszabb ideig.

Az autórádió kikapcsol.

Megjegyzés:

Amennyiben az autórádiót kikapcsolt gyújtás mellett kapcsolná be, a rádió kb. 1 óra elteltével, az autóakkumulátor megóvása érdekében automatikusan kikapcsol.

Gépkocsi-gyújtáson keresztüli be- és kikapcsolás

Amennyiben az autorádió a beszerelési utasítás szerint a jármű gyújtásához csatlakoztatva lett, és a Be/Ki 3 nyomógombbal nem kapcsolták ki, a gyújtással együtt be- illetve kikapcsol.

Hangerő

Hangerő beállítása

A hangerő 0 (ki) és 50 (legnagyobb) között fokozatosan állítható.

Forgassa el a hangerőszabályzót 4 a hangerő megváltoztatásához.

Megegyzés:

Ha az autórádióhoz a beszerelési utasításban leírt módon telefon csatlakozik, akkor az autórádió telefonbeszélgetés közben elnémul. A kijelzőn a néma üzemmód közben a „TELEPHONE” (telefon) kijelzés látható.

Az autórádió néma üzemmódba kapcsolása (Mute)

Nyomja meg röviden a Be/Ki nyomógombot 3 az autórádió néma üzemmódba, illetve újra az előző hangerőre kapcsolásához.

A kijelzőn a néma üzemmódba kapcsoláskor a "MUTE" jelzés látható.

DAB-üzemmód

DAB módban digitális minőségben hallgathatja a rádióadásokat. A hagyományos rádióadással ellentétben több állomás (csatorna) kerül állandóan ugyanazon a DAB sávszélességen sugárzásra. Ezek a csatornák egy úgynevezett adáscsoportba kerülnek besorolásra.

Megjegyzés:

Egy speciális DAB antennára van szükség ahhoz, hogy a DAB jelet fogadni tudja. Lehet ez egy külön DAB tető/ablak antenna, vagy egy DAB/AM/FM kombinált antenna.

Az alábbi típusok rendelkeznek DAB funkcióval:

London 470 DAB BT 2001017123460

Bamberg 470 DAB BT 2001017123461

Stockholm 370 DAB BT 2001017123462

Frankfurt 370 DAB BT 2001017123463

Skagen 370 DAB BT 2001017123470

DAB-módba váltás vagy DAB memória kiválasztása

Nyomogassa az SRC gombot addig, amíg a kívánt DAB memória meg nem jelenik:

DAB1→DAB2→DAB3

Amennyiben a DAB modul be van kapcsolva, a

kijelzőn a DAB szimbólum fog megjelenni.

Megjegyzések:

• Mindegyik DAB memóriában 5 csatorna menthető el. A DAB memóriát a felhasználói menüben lehet aktiválni vagy deaktiválni (lásd "Felhasználói beállítások", "DAB TUNER" beállítása menüpont, "PRESET" pozíció). A deaktivált DAB memória átugrásra kerül a hangforrás SRC gombbal történő kiválasztásakor.

Adások/adáscsoportok behangolása

A DAB funkcióval több, egy sávszélességen sugárzott adás egy "adáscsoportban" kerül csoportosításra.

Adáscsoport kiválasztása

Az egyszer már fogadott adáscsoportokat közvetlenül is ki lehet választani (Ehhez az adáscsoportnak elérhetőnek kell lennie).

Az előző / következő adáscsoport kiválasztásához röviden nyomja meg a V/7 gombot.

Megjegyzés:

Aktivált PTY funkcióval a következő, beállított programtípusnak megfelelő adás kerül kiválasztásra (lásd "DAB-PTY"-re vonatkozó részt ebben a fejezetben).

Adáscsoport hangolása

Új adáscsoportokat a hangolás funkció segítségével kereshet ki.

Adáscsoport kereséséhez kb. 2 másodpercre nyomja meg a V/7 gombot.

A keresés adáscsoport észlelésekor abbamarad. Az előző elérhető adáscsoport kerül lejátszásra.

Adás kiválasztása

Az adáscsoport fogadásakor kiválasztható a hallgatni kívánt adás.

Az előző/következő adás bekapcsolásához röviden nyomja meg a < /> 7 gombot.

Amint az adott programtípusnak megfelelő adást talál a rendszer, automatikusan ráhangol.

Rádió-üzemmód RDS

A „EUROPE" (Európa) vételi régióban számos FM-adó sugároz a program mellett egy RDS-jelet (Radio Data System), amely a következő kiegészítő funkciókat teszi lehetővé:

• Az adó neve megjelenik a kijelzőn.
• Az autórádió felismeri a közlekedési információkat és híradásokat, és más üzemmódokban (pl. CD üzemmódban) képes ezekre automatikusan átkapcsolni.
• Alternatív frekvencia: Amennyiben az RDS bekapcsolt állapotban van, a készülék automatikusan megkeresi a beállított adó legjobb minőségű frekvenciáját és átkapcsol arra.
• Regionális: Néhány adó sugárzott programját bizonyos időközönként felosztja különböző regionális adók különböző témájú adásaira. Bekapcsolt REGIONAL-funkció mellett a készülék csak olyan alternatív frekvenciákra kapcsol, amelyeken ugyanaz a regionális program hallható.

Az RDS és REGIONAL funkciókat a felhasználói menüben kapcsolhatja be vagy ki (lásd a „Felhasználói beállítások” c. fejezet „Beállítások elvégzése a „TUNER” menüben” c. szakaszában az „RDS AF”, illetve „REGIONAL” menüpontokat).

Megjegyzés:

Ha más vételi régiót állít be, mint a "EUROPE" (Európa), automatikusan kikapcsol az RDS. Az adó neve ezután a kijelzőn jelenik meg. Ha a saját régiójában RDS-funkciókkal rendelkező rádióadókat szeretne hallgatni, kapcsolja be az RDS-t a felhasználói menüben.

Adó beállítása

Különböző lehetőségei vannak egy adó beállítására:

Adókereső indítása

Az adókeresés elindításához fordítsa egy egységnyit balra vagy jobbra a 7 jelű forgatható beállítógombot. A kijelzőn rövid időre a „SEARCH AUTO” (automatikus keresés) látható. A következő fogható adó beállításra kerül.

Tudnivalók:

A "EUROPE" (Európa) vételi régióban: Az FM-hullámsávon, bekapcsolt közlekedési információ előnyben részesítése esetén csak közlekedési információs adókat ment el az autorádió. - A kereső érzékenysége beállítható (lásd a „Felhasználói beállítások” c. fejezet „Beállítások elvégzése a „TUNER” menüben” c. szakaszában a „SENSITIVITY” (érzékenység) menüpontot).

Az adó manuális beállítása

A manuális hangolás aktiválásához nyomja meg egyszer a 7 jelű forgatható beállítógombot. A kijelzőn rövid időre a „SEARCH MANUAL” (manuális keresés) látható. A 7 jelű forgatható beállítógomb forgatásával a frekvencia lépésenként változtatható.

Megjegyzés:

A készülék az utolsó frekvenciabeállítás után kb. 15 másodperccel automatikusan kilép a manuális hangolásból és a 7 forgatható beállítógombot elfordítva elindítható az adókeresés.

Adó elmentése, illetve elmentett adó lehívása

Válassza ki a kívánt memóriafelületet. Adott esetben állítsa be a kívánt adót. Nyomja meg kb. 2 másodpercre az 1 - 5> állomásgombok egyikét az aktuális adónak az illető nyomógombhoz történő mentéséhez. - illetve - A tárolt adó előhívásához nyomja meg röviden az 1 - 5> gombok valamelyikét.

Váltás CD-/MP3-/WMA-/iPod-üzemmódra

Nyomja meg az SRC@ nyomógombot annyiszor, amíg meg nem jelenik a kívánt hang-

"CD": Behelyezett CD. "SD(HC)": Behelyezett memóriakártya. - "USB FRONT", ill. "USB REAR": Elülső vagy hátsó oldalon csatlakoztatott USB adathordozó. - "IPOD FRONT / IPHONE FRONT", ill. "IPOD REAR / IPHONE REAR": Elülső vagy hátsó oldalon csatlakoztatott iPod / iPhone. "AUX": Csatlakoztatott külső hangforrás.

Tudnivalók:

• Az adott hangforrás csak akkor választható ki, ha megfelelő CD van behelyezve, illetve megfelelő készülék van csatlakoztatva.
• Amennyiben az autorádiónak a csatlakoztatott készülékek vagy adathordozók fájljait a lejátszást megelőzően be kell olvasnia, a kijelzőn a "READING" (beolvasás) kijelzés jelenik meg. A beolvasás időtartama az adatmennyiségtől és a készülék, illetve adathordozó felépítésétől függ. Amennyiben a készülék vagy az adathordozó hibás, vagy az átvitt fájlok nem játszhatók

CD behelyezése/eltávolítása CD behelyezése

A CD-lejátszó megrongálódásának veszélye!

Nem kerek, kontúrozott CD-k (Shape-CD-k) és 8 cm-es átmérőjű CD-k (Mini-CD-k) nem használhatók.

Az alkalmatlan CD-k használatából eredő CD-lejátszó károsodásért felelősséget nem vállalunk.

Megjegyzés:

A CD automatikus behúzását nem szabad akadályozni vagy arra rásegíteni.

Tolja be a CD-t a nyomtatott oldalával felfelé a CD nyílásba, amíg ellenállást nem érez.

A meghajtó a CD-t automatikusan behúzza és ellenőrzi az adatokat. Ezt követően indul a lejátszás CD- vagy MP3-üzemmódban.

Megjegyzés:

Amennyiben a behelyezett CD-t nem lehet lejátszani, rövid ideig a "CD ERROR" (CD-hiba) látható, majd a CD kb. 2 másodperc elteltével automatikusan kitolódik.

A CD eltávolításá

Megjegyzés:

A CD kitolását sem akadályozni, sem segíteni nem szabad.

Nyomja meg a 8 jelű nyomógombot egy behelyezett CD kiadásához.

Tudnivalók:

Ha a kitolt CD-t kb. 10 másodpercig nem veszi ki, az autorádió automatikusan újra behúzza. A CD-ket akkor is kiadathatja, ha az autórádió ki van kapcsolva, vagy ha éppen egy másik hangforrás aktív.

Bluetooth®-menü

A Bluetooth®-menüben minden funkciót megtalál a felismertetéshez, a csatlakoztatáshoz és a Bluetooth®-készülékek kezeléséhez.

A Bluetooth®-menü előhívása

Nyomja meg a MENU2 nyomógombot röviden a felhasználói menü megnyitásához. Fordítsa el a 7 jelű forgatható beállítógombot a "BLUETOOTH" menüpont kiválasztásáig. Nyomja meg a 7 jelű forgatható beállítógombot a Bluetooth® menü megnyitásához. Fordítsa el a 7 jelű forgatható beállítógombot a kívánt menüpont kiválasztásáig. Végezze el a beállítást (lásd a következő szakaszokat). Nyomja meg röviden a MENU2 nyomógombot, hogy kilépjen a menüből.

Tudnivalók:

• A Bluetooth®-menü kb. 30 másodperccel az utolsó gombnyomás után automatikusan bezáródik és a készülék visszatér az aktuális hangforrás kijelzéséhez. A menüben a mindenkori fölérendelt menüszintre való visszalépéshez fordítsa el a 7 jelű forgatható beállítógombot a "< < <" opció kiválasztásáig, majd nyomja meg a 7 jelű forgatható beállítógombot.
• Amennyiben éppen egy Bluetooth®-folyamat fut (pl. a legutóbb csatlakoztatott készülék kapcsolatának újra létrehozása), a Bluetooth® menüfunkciói zároltak. Amennyiben ezalatt az idő alatt megkísérelné megnyitni a Bluetooth®-menüt, a kijelzőn a „LINK BUSY" (kapcsolat foglalt) kijelzés jelenik meg röviden. Amennyiben meg szeretné szakítani a Bluetooth®-folyamatot és meg szeretné nyitni a Bluetooth® menüt, nyomja meg a nyomógombot.

Készülék felismertetése és csatlakoztatása Megjegyzés:

Ezzel az autórádióval legfeljebb 5 Bluetooth-készüléket ismertethet fel. Mielőtt felismertethetne egy hatodik készüléket, először le kell választania az egyiket az 5 felismertetett készülék közül (lásd a „További funkciók a Bluetooth"-menüben" c. fejezet „Felismertetett készülékek kezelése" c. szakaszát). Amennyiben megpróbál felismertetni egy hatodik Bluetooth-készüléket, megjelenik a „PHONE LIST FULL-PLEASE DELETE ENTRIES FROM LIST" (megtelt a Telefonjegyzék - kérjük, töröljön bejegyzéseket a jegyzékből) kijelzés.

Mobiltelefon felismertetése és

csatlakoztatása Megjegyzés:

Amennyiben éppen fennáll kapcsolat egy mobiltelefonnal, ezt a kapcsolatot automatikusan megszünteti a rádió, ha egy következő mobiltelefont ismertet fel és csatlakoztat.

Válassza ki a Bluetooth®-menüben a "PAIRING" (bejelentés) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a menü megnyitásához.

A "MOBILE PHONE" (mobiltelefon) menüpont van kiválasztva.

A kijelzőn váltakozva megjelenik az „ENTER PIN" (PIN megadása) kijelzés és az aktuálisan elmentett PIN (alapesetben „1234"). Emellett a Bluetooth® ikon villog ®. Az autórádió most kb. 2 percig felismerhetővé és csatlakoztathatóvá válik egy Bluetooth®-mobiltelefon által. Keresse meg mobiltelefonjával az autórádiót (Bluetooth név: BP 440 BT), és hozza létre a kapcsolatot. Közben szükség esetén adja meg az autórádió által kijelzett PIN-t.

A kijelzőn adott esetben megjelenik a „PAIRED" (bejelentve), majd a „CONNECTED" (kapcsolódva) jelzés, amint az autórádió és a mobiltelefon felismerte egymást és összekapcsolódott.

Megjegyzés:

Amennyiben nem jön létre kapcsolat, rövid időre megjelenik a „CONNECT FAILED" (sikertelen kapcsolódás) kijelzés.

Bluetooth®-Streaming-készülék felismertetése és csatlakoztatása

Megjegyzés:

Amennyiben éppen fennáll kapcsolat egy Streaming-készülékkel, ezt a kapcsolatot automatikusan megszünteti a rádió, ha egy következő Streaming-készüléket ismertet fel és csatlakoztat.

Válassza ki a Bluetooth®-menüben a "PAIRING" (bejelentés) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a menü megnyitásához.

A „MOBILE PHONE" (mobiltelefon) menüpont van kiválasztva.

Forgassa el a 7 jelű forgatható beállítógombot a „STREAMING” menüpont kiválasztásához. Nyomja meg a 7 jelű forgatható beállítógombot a streaming-készülék felismertetéséhez.

A kijelzőn megjelenik az aktuálisan elmentett PIN (alapesetben „1234”). Amennyiben szükséges, adja meg a Streaming-készülék PIN-jét:

Forgassa a 7 jelű forgatható beállítógombot az adott pozíción egy számjegy kiválasztásához. A következő pozícióra lépéshez nyomja meg a 7 jelű forgatható beállítógombot.

Megjegyzés:

Nem mindegyik Streaming-készülék kéri az autórádiótól a saját PIN megadását. Némely Streaming-készülék az előbbi helyett az autórádió PIN-jét kéri. Ilyen készülékeknél csak a 7 jelű forgatható beállítógombot nyomja meg annyiszor, amíg az utolsó számjegyen túljut, hagyja jóvá a megadott PIN-t, majd adja meg ezt a PIN-t a streaming-készüléken. A kijelzőn váltakozva megjelenik az „ENTER PIN” (PIN megadása) kijelzés és az aktuálisan elmentett PIN (alapesetben „1234”). Emellett a Bluetooth® ikon villog. Az autórádió most kb. 2 percig felismerhetővé és csatlakoztathatóvá válik egy Streaming-készülék által.

Keresse meg Streaming-készülékével az autórádiót (Bluetooth®-név: „BP 440 BT”) és hozza létre a kapcsolatot. Közben szükség esetén adja meg az autórádió által kijelzett PIN-t.

A kijelzőn adott esetben megjelenik a "PAIRED" (bejelentve), majd a "CONNECTED" (kapcsolódva) kijelzés, amint az autórádió és a Streaming-készülék egymást felismerték és összekapcsolódtak.

Tudnivalók:

• Amennyiben nem jön létre kapcsolat, rövid időre megjelenik a „CONNECT FAILED” (sikertelen kapcsolódás) kijelzés. Ha egy Bluetooth® készülék és az autórádió össze van kapcsolva, a kijelzőn megjelenik a Bluetooth® ikon ®. Bekapcsolás után az autórádió automatikusan megpróbál kapcsolódni az utoljára csatlakoztatott készülékhez. Ha sikertelen a kapcsolódási kísérlet, röviden megjelenik a „NO DEVICE” (nincs készülék) kijelzés. Adott esetben próbálja meg újból létrehozni a kapcsolatot a Bluetooth® készülékről.

Telefon-funkciók

Beérkező hívás fogadása/elutasítása

Beérkező híváskor a kijelzőn felváltva jelenik meg az „INCOMING CALL” (beérkező hívás) kijelzés és a hívó fél telefonszáma. Az aktuális hangforrás némítási üzemmódba kapcsol, az autórádió hangszóróján pedig egy csengőhang hallatszik.

Megjegyzés:

Amennyiben a hívó hívószámát nem küldi el, a szám helyett a „PRIVATE NUMBER” (ismeretlen) jelenik meg. Amennyiben a hívó száma névvel együtt van tárolva, a bejegyzésben található név és telefonszám is megjelenik (lásd a „Telefonszám elmentése az autórádióban” c. szakaszt ebben a fejezetben).

• Nyomja meg a - nyomógombot a hívás fogadásához.

A kijelzőn megjelenik a „CALL” (hívás) és az éppen zajló beszélgetés ideje.

Nyomja meg a + nyomógombot a hívás elutasításához, illetve a zajló beszélgetés befejezéséhez.

A kijelzőn megjelenik a „CALL END” (hívás befejezve) kijelzés.

• Beszélgetés közben a hangerőszabályzóval 4 módosíthatja a hangerőt, illetve a Be/Ki nyomógomb rövid megnyomásával 3 néma üzemmódba kapcsolhatja a mikrofont és a hangszórót. A beszédvisszaadás minimum hangereje a felhasználói menüben előre beállítható (lásd a „Felhasználói beállítások” c. fejezet „Beállítások elvégzése a „VOLUME” (hangerő) menüben” szakaszának „HANDSFREE VOL (kihangosítás hangereje)” menüpontját). A gombbal oda-vissza kapcsolhatja a beszédvisszaadást az autorádió és a mobiltelefon hangszórója között. Ha beszélgetés közben újabb hívás érkezik, a második hívás nem fogadható az autorádión keresztül. Ha az autórádió bekapcsolt gyújtásnál kikapcsolt állapotban van, a készülék bejövő hívásnál automatikusan bekapcsol. Így a hívást a kihangosítón keresztül is bonyolíthatja.

A beszélgetés befejeztével az autórádió ismét automatikusan kikapcsol.

Hívás kezdeményezése

Válassza ki a Bluetooth®-menüben a „DIAL NEW NUMBER” (új szám hívása) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a beviteli menü megnyitásához.

Most megadhat egy maximum 20 jegyű telefonszámot:

Forgassa a 7 jelű forgatható beállítógombot az adott pozíción egy számjegy kiválasztásához. A következő pozícióra lépéshez nyomja meg a 7 jelű forgatható beállítógombot.

Megjegyzés:

A beviteli menüben az előző számjegyre való visszalépéshez fordítsa el a 7 jelű forgatható beállítógombot a „<” opció kiválasztásáig, majd nyomja meg a 7 jelű forgatható beállítógombot.

Nyomja meg a = nyomógombot a beállított szám hívásához.

A kijelzőn váltakozva jelenik meg a „CALLING” (hívás kezdeményezése) kijelzés és a hívott szám.

Amint a hívott partner fogadja a hívást, a kijelzőn megjelenik a „CALL” (hívás) és a zajló beszélgetés ideje.

A beszélgetés befejezése után röviden megjelenik a „CALL END” (hívás befejezve) kijelzés.

Egy telefonkönyv-bejegyzés felhívása

Ez a funkció csak akkor működik, ha a csatlakoztatott mobiltelefon telefonkönyve átvitelre került az autorádióna (lásd a „Telefonkönyv funkciók” című fejezetet).

Válassza ki a Bluetooth®-menüben a „PHONEBOOK” (telefonkönyv) menüpontot. Nyomja meg a 7 jelű forgatható beállítógombot a telefonkönyv megnyitásához.

A kijelzőn megjelenik a telefonkönyv első bejegyzése.

Megjegyzés:

Ha nem lett átmásolva a telefonkönyv, a kijelzőn röviden megjelenik a „PHONEBOOK NOT AVAILABLE” (nem áll rendelkezésre telefonkönyv) kijelzés.

-vagy-

Válassza ki a Bluetooth® menüben a „PB SEARCH” (telefonkönyv keresése) nyomógombot. A beviteli menü megnyitásához nyomja meg a 7 jelű forgatható beállítógombot. Forgassa el a 7 jelű forgatható beállítógombot a keresett bejegyzés kezdőbetűjének a kiválasztásához. Nyomja meg a 7 jelű forgatható beállítógombot a választás nyugtázásához.

A kijelzőn megjelenik a telefonkönyv első olyan bejegyzése, mely a kiválasztott betűvel kezdődik.

Tudnivaló:

Ha a telefonkönyvben nem található a kiválasztott betűvel kezdődő bejegyzés, a kijelzőn rövid időre megjelenik a „NOT FOUND” (nem található) üzenet.

Másik bejegyzés kiválasztásához fordítsa el a 7 jelű forgatható beállítógombot. A szám hívásához nyomja meg a 7 jelű forgatható beállítógombot vagy az = nyomógombot.

A kijelzőn váltakozva jelenik meg a „CALLING” (hívás kezdeményezése) kijelzés és a hívott szám.

Megjegyzés:

A telefonkönyv bejegyzéseit gyorshívással is felhívhatja (lásd a „Gyorshívás telefonkönyv-bejegyzésekhez” című szakaszt ebben a fejezetben). Hívás kezdeményezése hangvezérléssel (Voice Dial)

Megjegyzés:

Ez a funkció csak akkor áll rendelkezésre, ha a csatlakoztatott mobiltelefon támogatja a hangvezérlést.

Válassza ki a Bluetooth®-menüben a „VOICE DIAL” (hangvezérlés) menüpontot. A hangvezérlés aktiválásához nyomja meg a 7 jelű forgatható beállítógombot vagy az nyomógombot.

Az autórádió néma üzemmódra vált, és a kijelzőn megjelenik a „SPEAK NOW” (most beszéljen) kijelzés.

Mondja ki a kívánt résztvevő nevét.

Tudnivalók:

Ha a hangvezérlés aktiválásakor nem áll fenn Bluetooth®-kapcsolat, röviden megjelenik a „VOICE DIAL FAILED - NO BT CONNECTION” (hangvezérlés sikertelen - nincs BT-kapcsolat) kijelzés. Ha a hangvezérlés aktiválásakor nem áll fenn Bluetooth®-kapcsolat, röviden megjelenik a „VOICE DIAL FAILED - NO BT CONNECTION” (hangvezérlés sikertelen - nincs BT-kapcsolat) kijelzés. Amennyiben nem ismerhető fel a bemondott név, vagy már lejárt a hangvezérlésre rendelkezésre álló idő, röviden megjelenik a „DIAL FAILED” (tárcsázás sikertelen) kijelzés. A hangvezérlést a nyomógomb megnyomásával szakíthatja meg. - Vegye figyelembe, hogy a hangvezérlés időtartama korlátozott, ami az adott mobiltelefontól függ.

A hangvezérlést gyorshívással is aktiválhatja (lásd a „Gyorshívás hangvezérléshez” c. szakaszt ebben a fejezetben).

Telefonszám elmentése az autórádióban

Az autórádióban telefonszámok tárolhatók, és a gyorshívással (lásd következő fejezetet) felhívhatók.

A telefonszámot az aktuálisan csatlakoztatott telefonhoz menti el az autórádió, és csak ezzel a telefonnal áll rendelkezésre. Az autórádió legfeljebb öt felismertetett készülékhez tud elmenteni öt-öt számot.

Adja meg a telefonszámot a „Hívás kezdeményezése” szakaszban leírtak szerint. - Nyomja meg a kívánt gombot 1 - 5 > memóriagombot kb. 2 másodpercig, a szám mentéséhez.

-vagy

A 7 forgatható beállítógombot kb. 2 másodpercig nyomva tartva nevet rendelhet hozzá a bejegyzéshez.

Most megadhat egy maximum 15 karakterből álló nevet:

Forgassa a 7 jelű forgatható beállítógombot az adott pozícióra a kívánt érték kiválasztásához. A következő pozícióra lépéshez nyomja meg a 7 jelű forgatható beállítógombot.

Megjegyzés:

A beviteli menüben az előző számjegyre való visszalépéshez fordítsa el a 7 jelű forgatható beállítógombot a „$n < " opció kiválasztásáig, majd nyomja meg a 7 jelű forgatható beállítógombot.

Nyomja meg a kívánt 1 - 5> memóriagombot kb. 2 másodpercig a szám és a név mentéséhez.

A kijelzőn röviden megjelenik a „NUMBER SAVED" (szám elmentve) kijelzés. Ezután visszatér a Bluetooth®-menübe, a „DIAL NEW NUMBER" (új szám hívása) menüponthoz.

Tudnivalók:

Ha korábban el volt mentve egy szám az elmentő gombra, átíródik. Ha leválaszt egy telefont, automatikusan törlődnek a telefonhoz elmentett számok.

Tetszőleges telefonszám, ill. az utoljára tárcsázott vagy elmentett szám gyorshívása. A gyorshívással hívást kezdeményezhet anélkül, hogy előtte ki kellene választania a megfelelő funkciót a Bluetooth®-menüben.

Az utoljára tárcsázott szám felhívásához nyomja meg a = gombot. A képernyőn megjelenik a legutóbb tárcsázott szám.

Megjegyzés:

Amennyiben nincs csatlakoztatva mobiltelefon, a Bluetooth®-menü nyílik meg. A „PAIRING" (bejelentés) menüpont van kiválasztva.

A szám hívásához nyomja meg a = gombot. A kijelzőn váltakozva jelenik meg a "CALLING" (hívás kezdeményezése) kijelzés és a hívott szám. Egy tárolt szám hívásához nyomja meg a = gombot. Nyomja meg az 1 - 5> memóriagombot az illető memóriában tárolt szám felhívásához.

Megjegyzés:

Ha a kiválasztott elmentő gombra nincs elmentve szám, röviden megjelenik a "NO NUMBER" (nincs szám) kijelzés.

A szám hívásához nyomja meg a = gombot.

A kijelzőn váltakozva jelenik meg a „CALLING” (hívás kezdeményezése) kijelzés és a hívott szám.

Egy tetszőleges szám hívásához

nyomja meg a ≡ gombot. Nyomja meg a 7 jelű forgatható beállítógombot a bevételi menü megnyitásához és egy szám megadásához (adja meg a telefonszámot a „Hívás kezdeményezése” szakaszban leírtak szerint). A szám hívásához nyomja meg a gombot.

A kijelzőn váltakozva jelenik meg a „CALLING” (hívás kezdeményezése) kijelzés és a hívott szám.

Gyorshívás

telefonkönyv-bejegyzésekhez. Megjegyzés: Ez a funkció csak a következő esetekben áll rendelkezésre:

ha a csatlakoztatott mobiltelefon telefonkönyve átvitelre került az autorádióra (lásd a „Telefonkönyv funkciók” c. fejezetet), ha a gyorshívás be van állítva telefonkönyv-bejegyzésekhez (lásd a „További funkciók a Bluetooth menüben” c. fejezet „Gombfunkciók beállítása gyorshíváshoz” c. szakaszát).

Ha gyorshívással szeretne kiválasztani és felhívni a telefonkönyv egyik bejegyzését,

nyomja meg a ≡ nyomógombot kb. 2 másodpercig. A kijelzőn megjelenik a telefonkönyv első bejegyzése, illetve a telefonkönyvi bejegyzések keresési funkciója. Adott esetben válasszon ki egy másik bejegyzést a „Egy telefonkönyv-bejegyzés felhívása” c. szakaszban leírtak szerint. A szám hívásához nyomja meg a gombot. A kijelzőn váltakozva jelenik meg a „CALLING” (hívás kezdeményezése) kijelzés és a hívott szám.

Gyorshívás hangvezérléshez (Voice Dial)

Megjegyzés:

Ez a funkció csak a következő esetekben áll rendelkezésre:

ha a csatlakoztatott mobiltelefon támogatja a hangvezérlést, ha a gyorshívás be van állítva hangvezérléshez (lásd a „További funkciók a Bluetooth menüben” c. fejezet „Gombfunkciók beállítása gyorshíváshoz” c. szakaszát).

Ha a gyorshívással aktiválni szeretné a hangvezérlést,

nyomja meg a nyomógombot kb. 2 másodpercig. Az autorádió néma üzemmódra vált és a kijelzőn megjelenik a „SPEAK NOW” (most beszéljen) kijelzés. Mondja ki a kívánt résztvevő nevét.

Külső hangforrások: elülső AUX-IN dugaszolóaljzat

VESZÉLY!

Fokozott veszély a dugasz által.

Egy esetleges baleset esetén az elülső

AUX-IN-dugaszolóaljzat kiálló dugasza sérüléseket okozhat. Az egyenes dugaszok és adapterek alkalmazása növeli a sérülések kockázatát.

Ezen okból javasoljuk a szögben hajlított jack dugók használatát.

Amint egy külső hangforrást, például egy MP3-lejátszót csatlakoztat a 7 elülső AUX-IN dugaszolóaljzathoz, az az SRC @ nyomógombbal kiválasztható. A kijelzőn ekkor az "AUX" kijelzés látható.

Beállítások elvégzése a „VOLUME" (hangerő) menüben

ON VOLUME (bekapcsolási hangerő)

Bekapcsolási hangerő beállítása. Beállítások: ON VOLUME (bekapcsolási hangerő; 1 - 50) vagy LAST VOLUME (utolsó hangerő; az autorádió kikapcsolása előtt utoljára beállított hangerő).

VESZÉLY!

Nagy hangerő

A bekapcsolási hangerő váratlanul nagy lehet, ha a LAST VOLUME (utolsó hangerő) beállítást választja és a rádió utolsó kikapcsolásakor nagy hangerő volt beállítva.

Mindig mérsékelt hangerőt állítson be.

Nyomja meg a 7 jelű forgatható beállítógombot a menü megnyitásához.

Fordítsa el a 7 jelű forgatható beállítógombot a "LAST VOLUME" (utolsó hangerő) és "ON VOLUME" (bekapcsolási hangerő) menüpontok közötti váltáshoz.

A "LAST VOLUME" (utolsó hangerő) kiválasztása esetén:

A beállítás nyugtázásához nyomja meg kétszer a 7 jelű forgatható beállítógombot.

Az "ON VOLUME" (bekapcsolási hangerő) kiválasztása esetén:

A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. Fordítsa el a 7 jelű forgatható beállítógombot a hangerő beállításához. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot.

TRAFFIC VOL (közlekedési információ hangereje) (csak a EUROPE (Európa) vételi régióban) A közlekedési információ minimális hangerejének beállítása. Beállítások: 1-től 50-ig.

A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. Fordítsa el a 7 jelű forgatható beállítógombot a hangerő beállításához. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot.

HANDSFREE VOL (kihangosítás hangereje)

A minimális hangerő beállítása telefonbeszélgetésekhez. Beállítások: 1-től 50-ig.

A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. Fordítsa el a 7 jelű forgatható beállítógombot a hangerő beállításához. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot.

Tudnivaló:

Telefonbeszélgetés közben közvetlenül szabályozhatja a hangerőt a hangerőszabályzóval 7. BEEP (billentyűhang)

Megjegyzés:

Rádióadók tárolása esetén akkor is megszólal a nyugtázóhang, ha az OFF (ki) beállítás van kiválasztva.

A beállítás megváltoztatásához nyomja meg a 7 jelű forgatható beállítógombot. A beállítások közötti váltáshoz fordítsa el a 7 jelű forgatható beállítógombot. A beállítás nyugtázásához nyomja meg a 7 jelű forgatható beállítógombot.

Hasznos információk Garancia

A garanciális feltételek a www.blaupunkt.com honlapról tölthetők le.

Szerviz

Amennyiben bármikor szüksége lenne rá, a www.blaupunkt.com oldalon tájékozódhat az Ön országában megtalálható szervizpontokról.

Üzemi feszültség: 10,5 - 14,4 V

Áramfelvétel

üzem alatt: < 10 A

10 másodperccel a kikapcsolás után: <3.5mA

Erősítő

Kimeneti teljesítmény: 4× 24 Watt szinusz,

14,4 V, 4 Ohm értéknél.

4 X 50 watt max. teljesítmény

Tuner

Hullámsávok, Európa/Ázsia/Thaiföld:

FM: 87,5-108MHz

Hullámsávok, Észak-Amerika:

FM: 87,7 - 107,9 MHz

Hullámsávok, Észak-Amerika:

FM (URH): 87,5 - 107,9 MHz

FM - átviteli sávszélesség: 30-15000 Hz CD

Átviteli szakasz: 20 - 20 000 Hz

Erősítő kimenet

4 csatorna: 4 V

Bemeneti érzékenység

Elülső AUX-IN: 300 mV / 10 kΩ

Méretek és tömeg

Sz. x Ma. x Mély.: 178 x 50 x 160 mm

Tömeg: kb. 1,55 kg

Beszerelési útmutató

Biztonsági előírások

A beszerelési és csatlakoztatási műveletek során kérjük, tartsa be az alábbi biztonsági utasításokat:

• Csatlakoztassa le az akkumulátor negatív kábelét! Ennek végrehajtása közben vegye figyelembe a jármű gyártójának biztonsági utasításait.
• Ügyeljen arra, hogy a furatok készítésekor ne rongálja meg a jármű alkatrészeit. A pozitív és negatív kábelek keresztmetszete ne legyen kisebb, mint 1,5 mm².
• Ne használja a jármű csatlakozóit a rádióhoz! Bármely BLAUPUNKT kereskedőnél beszerezheti a jármű típusának megfelelő illesztőkábelt. A modelltől függően az Ön járműve eltérhet az itt szereplő leírástól. Nem vállalunk felelősséget a nem megfelelő beszerelésből vagy csatlakoztatásból fakadó vagy egyéb ebből következő bármilyen károsodásért.

Ha az itt leírt információk nem felelnek meg az Ön egyedi beszerelési igényeinek, akkor vegye fel a kapcsolatot Blaupunkt márkakereskedőjével, a jármű gyártójával vagy hívja telefonos ügyfélszolgálatunkat.

Erősítő beszerelésekor előbb a készülék test csatlakozásait kell csatlakoztatni, majd csak ezután a kimeneti csatlakozódugókat.

A külső eszközök test csatlakozásait nem lehet az autós hangsugárzó rendszer testhez (házhoz) csatlakoztatni.

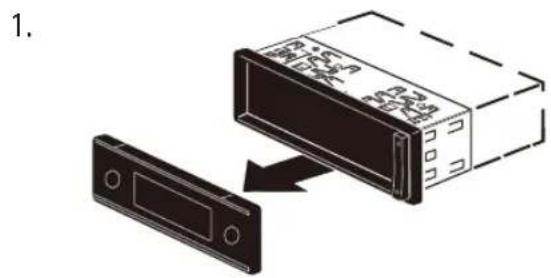

6. Eltávolítás

Támogatott iPod/Phone termékek

Termékünk az alábbi iPhone generációkat támogatja:

iPhone 7 Plus, iPhone 7, iPhone 6S Plus, iPhone 6S, iPod touch (5. generáció), iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5

A "Made for iPod" és "Made for iPhone" azt jelenti, hogy egy elektromos készülék kifejezetten iPod és iPhone-nal történő együttműködésre alkalmas, valamint, hogy a fejlesztő tanúsítja az Apple teljesítményre vonatkozó elvárásainak való megfelelést.

Az Apple nem felel ezen készülék működéséért, vagy a biztonságra vonatkozó szabályoknak való megfelelésért.

Felhívjuk figyelmét, hogy a készülék iPhone-nal vagy iPod-nal való használata befolyásolhatja a vezeték nélküli adatküldés hatékonyságát.

Az iPhone és iPod az Apple Inc. védjegye, mely az USA-ban, valamint más országokban került bejegyzésre.

Ez a termék a Microsoft szellemi tulajdonára vonatkozó jogvédelem alatt áll. A technológiák felhasználása vagy forgalmazása a terméken kívül a Microsoft licencelése nélkül nem megengedett.

A Bluetooth® védjegy és logó a Bluetooth SIG, Inc tulajdonában áll.

Az Android a Google Inc. védjegye.

Az alábbi típusokkal kompatibilis:

Felhívjuk figyelmét, hogy a jelen útmutató általános jellegű és több típusra vonatkozik, valamint, hogy a típusok között a grafikai illusztrációkra vagy funkciókra vonatkozóan különbségek léphetnek fel (pl. CD-meghajtó, DAB és/vagy BT).

• London 470 DAB BT 2001017123460 Bamberg 470 DAB BT 2001017123461 Stockholm 370 DAB BT 2001017123462 Frankfurt 370 DAB BT 2001017123463
• Barcelona 270 BT 2001017123464 Kiel 270 BT 2001017123465
• Skagen 370 DAB BT 2001017123470 Nürnberg 370 DAB BT 2001017123471 Dubai 324 DAB BT 2001017123489 Dakar 224 BT 2001017123490 Doha 112 BT 2001017123491

1.

2.

3.

4.

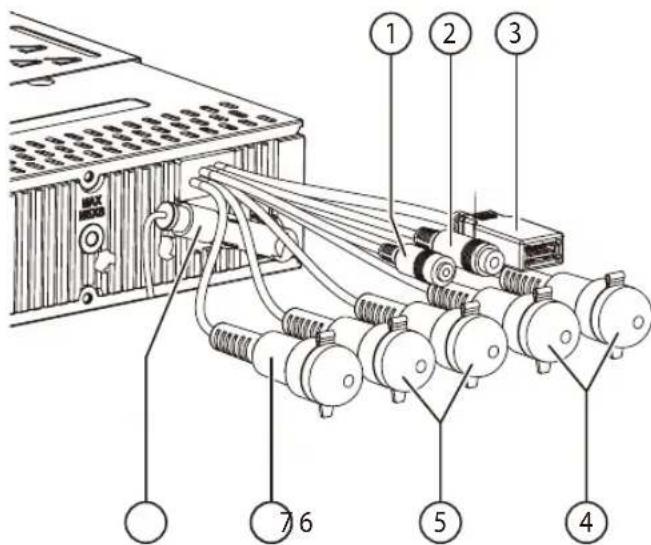

1 Mikrofon bemenet 2 Kormányvezérlés 3 Hátsó USB-aljzat 4 Előerősítő kimenet (Elülső) 5 Előerősítő kimenet (Hátsó) 6 Sub Out (Mélynyomó) 7 Rádióantenna

5.

1 [v touche
