Produkttype	Bilradio med CD-spiller, DAB+-mottaker, Bluetooth, USB, AUX
Merke	Blaupunkt
Modell	2001017123461 (Bamberg 470 DAB BT)
Strømforsyning	10,5 - 14,4 V, strømforbruk < 10 A under drift, < 3,5 mA etter 10 s stopp
Utgangseffekt	4 x 24 W sinus ved 14,4 V / 4 Ω, 4 x 50 W max
Bølgeområder	FM, AM, LW (etter sone), DAB+
FM båndbredde	30 - 15 000 Hz
CD båndbredde	20 - 20 000 Hz
Forforsterkerutgang	4 kanaler, 4 V
AUX-inngang	300 mV / 10 kΩ (frontkontakt)
CD-spiller	Ja, kompatibel med CD, CD-R, CD-RW, MP3, WMA
USB-port	1 x USB foran, 1 x USB bak (for masseslager)
SD-kortinngang	Ja, SD-spor (tilgang med frontpanel fjernet)
Bluetooth	Håndfri, lydstrømming, telefonbok, talekommando
Skjerm	LCD-skjerm, justerbar lysstyrke
Frontpanel	Avtakbar (Release-Panel) for tyverisikring
Equalizer	3 bånd (diskant, mellomtone, bass) med frekvens-, gain- og Q-faktorjustering, + X-Bass
Radiofunksjoner	RDS, PTY, automatisk/manuelt søk, lagring av 15 stasjoner (3 x 5)
Rattkontroll	Kompatibel (kablet), konfigurerbar
Dimensjoner	1 DIN standard (ca. 178 x 50 x 160 mm)
Vekt	Ca. 0,8 kg
Medfølgende tilbehør	Frontpanel, monteringsramme, antenneadapter, demonteringsverktøy, skruer, fjernkontroll, kabel til kamera
Vedlikehold	Rengjøres med tørr eller lett fuktig klut; frontpanelkontakter med alkohol
Reparerbarhet	Reparasjoner av spesialist; reservedeler via Blaupunkt kundeservice
Sertifisering	CE, direktiv 2014/53/EU

Ofte stilte spørsmål - 2001017123461 BLAUPUNKT

Hvordan slår jeg på bilradioen?

Trykk kort på av/på-tasten (F) for å slå på. For å slå av, hold inne i mer enn 2 sekunder. Hvis tilkoblet tenning, slår den seg på automatisk.

Hvordan kobler jeg en telefon via Bluetooth?

I Bluetooth-menyen, velg PAIRING deretter MOBILE PHONE. Standard PIN-kode er 1234. Søk etter bilradioen (Bluetooth-navn: BP 440 BT) fra telefonen og opprett forbindelsen.

Hvordan justerer jeg equalizeren?

Trykk på MENU, velg AUDIO deretter EQUALIZER. Du kan justere diskant, mellomtone og bass med frekvens, gain og Q-faktor, samt aktivere X-Bass.

Hvordan bruker jeg DAB-funksjonen?

Sørg for å ha en DAB-antenne. Trykk på SRC for å velge DAB1, DAB2 eller DAB3. Drei på rotasjonsvelgeren for å velge en ensemble eller stasjon. Automatisk søk er mulig ved å holde velgeren inne.

Hvordan lagrer jeg en radiostasjon?

Velg ønsket stasjon, trykk deretter lenge (ca. 2 sekunder) på en av forvalgstastene (1 til 5). Stasjonen lagres i det aktive minnenivået.

Hvordan ringer jeg fra telefonboken?

I Bluetooth-menyen, velg PHONEBOOK eller BT PBSEARCH. Naviger med rotasjonsvelgeren og trykk på svar-tasten (tasten = ) for å ringe.

Hvordan tar jeg av frontpanelet?

Trykk på låseknappen (1) til venstre. Venstre side løsner, trekk deretter frontpanelet forsiktig mot venstre for å fjerne det. Oppbevar det i medfølgende etui.

Hvordan stiller jeg klokken?

Trykk på MENU, velg CLOCK. Velg SET, still deretter inn timer med rotasjonsvelgeren høyre og minutter venstre. Bekreft med et trykk.

Hvorfor er lyden av?

Trykk kort på av/på-tasten (F) for å aktivere/deaktivere lydløs-modus. Under en telefonsamtale dempes lyden automatisk og 'TELEPHONE' vises.

Hvordan tilbakestiller jeg bilradioen til fabrikkinnstillinger?

I MENU-menyen, velg VARIOUS deretter NORMSET. Bekreft ved å trykke på rotasjonsvelgeren. Apparatet slår seg av og starter på nytt med fabrikkinnstillinger.

BRUKSANVISNING 2001017123461 BLAUPUNKT

Kort trykk: Motta et anrop, hurtigoppringing. Langt trykk: Åpne mobilens telefonbok eller aktivere taleoppringning.

14 Taster 1-5

15 IR-mottaker

16 SRC-knappen

Velge minnebank eller lydkilde

17 DIS-knappen

Kort trykk: Skifte visning

Langt trykk: Justere lysstyrken på skjermen

18 SD-kort inngang

12-knapp: Avslutte/avvise et anrop. 13-knapp: Kort trykk: Motta et anrop, hurtigoppringing. Langt trykk: Åpne mobilens telefonbok eller aktivere taleoppringning. 14 Taster 1-5. 15 IR-mottaker. 16 SRC-knappen: Velge minnebank eller lydkilde. 17 DIS-knappen: Kort trykk: Skifte visning. Langt trykk: Justere lysstyrken på skjermen. 18 SD-kort inngang: Tilgjengelig kun når betjeningspanelet er tatt av.

1 MENU-knappen

Kort trykk: Åpne/lukke meny

Langt trykk: Starte skannefunksjon

2 On/Off-knappen

Kort trykk: Slå på bilradiosystemet

I drift: Slå av lyden i bilradiosystemet (Mute)

Langt trykk: Slå av bilradiosystemet

3 Volumbryter

4 CD-stasjon

5 Skjerm

6 Dreiebryter

Kort trykk: Motta et anrop, hurtigoppringing. Langt trykk: Åpne mobilens telefonbok eller slå på taleoppringning.

13 Taster 1-5

14 IR-mottaker

15 SRC-knappen

Velge minnebank eller lydkilde

16 DIS-knappen

Kort trykk: Skifte visning

Langt trykk: Justere lysstyrken på skjermen

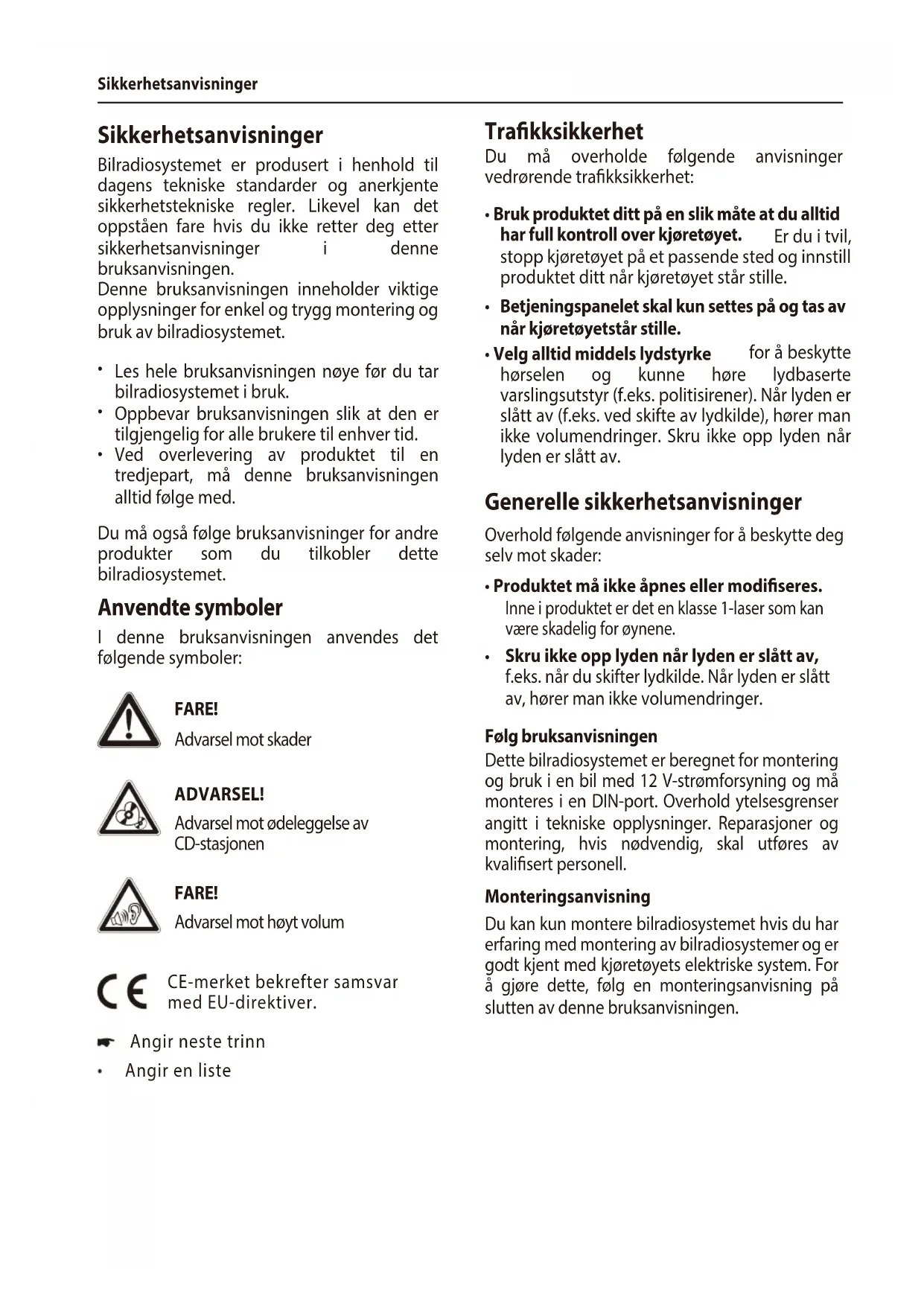

Bilradiosystemet er produsert i henhold til dagens tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå en fare hvis du ikke retter deg etter sikkerhetsanvisningene i denne bruksanvisningen.

Denne bruksanvisningen inneholder viktige opplysninger for enkel og trygg montering og bruk av bilradiosystemet.

• Les hele bruksanvisningen nøye før du tar bilradiosystemet i bruk.
• Oppbevar bruksanvisningen slik at den er tilgjengelig for alle brukere til enhver tid.
• Ved overlevering av produktet til en tredjepart, må bruksanvisningen alltid følge med.

Advarsel mot ødeleggelse av CD-stasjonen

FARE!

Advarsel mot høyt volum

CE-merket bekrefter samsvar med EU-direktiver.

Angir neste trinn. Angir en liste.

Trafikksikkerhet

Dette bilradiosystemet er beregnet for montering og bruk i en bil med 12 V-strømforsyning og må monteres i en DIN-port. Overhold ytelsesgrenser angitt i tekniske opplysninger. Reparasjoner og montering, hvis nødvendig, skal utføres av kvalifisert personell.

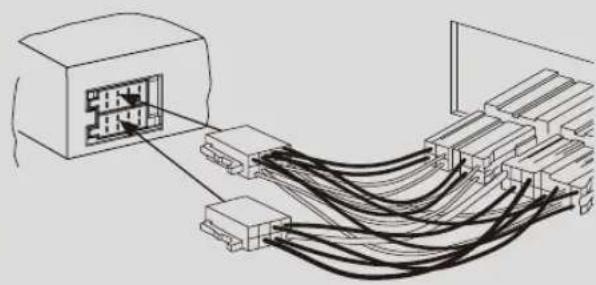

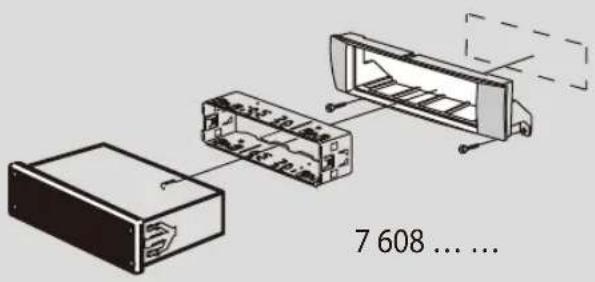

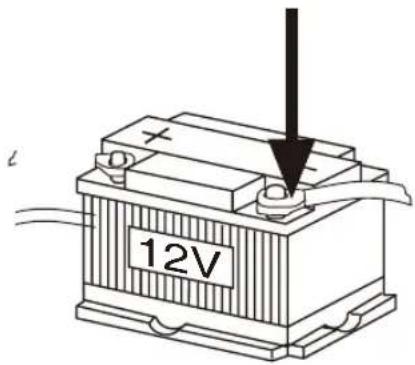

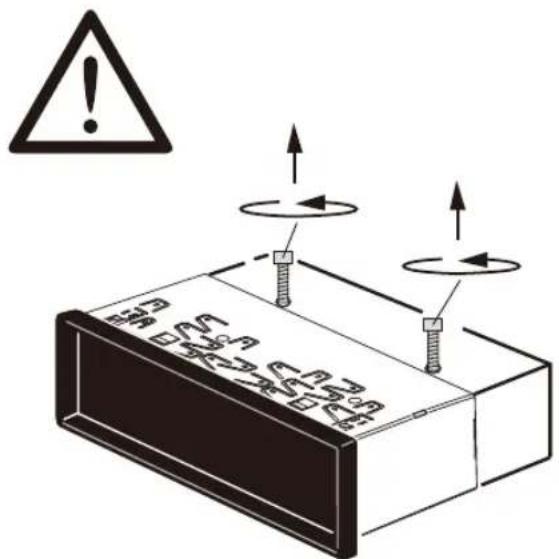

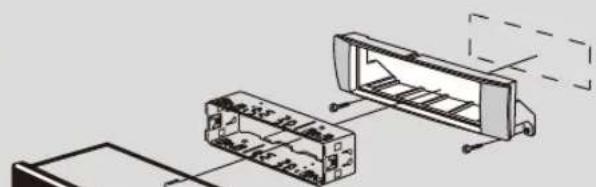

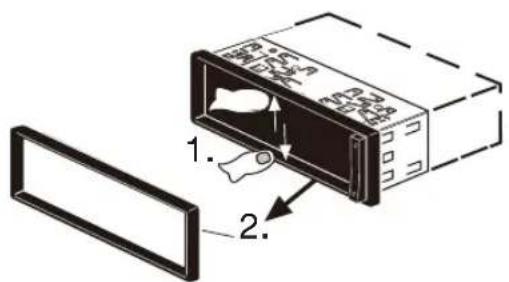

Monteringsanvisning

Du kan kun montere bilradiosystemet hvis du har erfaring med montering av bilradiosystemer og er godt kjent med kjøretøyets elektriske system. For å gjøre dette, følg en monteringsanvisning på slutten av denne bruksanvisningen.

Samsvarserklæring

Blaupunkt Competence Center Car Multimedia Evo Sales GmbH erklærer herved at dette produktet er i samsvar med grunnleggende krav og andre viktige bestemmelser i direktivet 2014/53/EU.

Samsvarserklæringen er tilgjengelig på nettsiden www.blaupunkt.com.

Rengjøringsanvisninger

Løse-, rengjørings- og skuremidler, som dashboard spray og pleiemidler for plast, kan inneholde ingredienser som skader overflaten av bilradiosystemet.

• Rengjør bilradiosystemet kun med en tørr eller lett fuktet klut.
• Hvis nødvendig, rengjør kontakter på betjeningspanelet regelmessig ved hjelp av en myk klut fuktet med rensealkohol.

Avhendingsanvisninger

Medfølgende tilbehør

Ekstra tilbehør (ikke medfølgende)

Bilradiosystemet er utstyrt med et avtagbart betjeningspanel for å beskytte produktet ditt mot tyveri. Ved levering er betjeningspanelet i esken. For å ta i bruk radioen etter montering, må du først sette på betjeningspanelet (se seksjon "Sette på betjeningspanelet" i dette kapitlet).

Alltid ta med panelet når du forlater kjøretøyet. Uten dette betjeningspanelet har bilradiosystemet ingen verdi for tyven.

Advarsel

Skyv betjeningspanelet inn i rammen på produktets høyre side. Skyv betjeningspanelet forsiktig på venstre side inntil den klikker på plass.

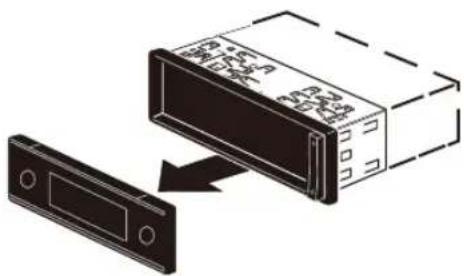

Ta av betjeningspanelet

Trykk på -knappen 1 for å løse opp betjeningspanelet.

Betjeningspanelets venstre side er nå frigjort og holderen sikrer det mot å falle ut.

Beveg betjeningspanelet litt til venstre inntil det blir frigjort fra rammen på høyre side. Ta betjeningspanelet forsiktig ut av rammen på venstre side.

Merknad:

Bilradiosystemet slås automatisk av etter ca. 10 sekunder hvis betjeningspanelet er tatt av.

Slå på/av

Slå på/av med On/Off-knappen

For å slå på bilradiosystemet, trykk på On/Off-knappen 3. Bilradiosystemet slås på. For å slå av bilradiosystemet, trykk på og hold On/Off-knappen 3 i mer enn 2 sekunder.

Bilradiosystemet slås av.

Merknad:

Hvis du slår på bilradiosystemet uten å skru på tenningen, slås systemet automatisk av etter 1 time for å spare kjøretøyets batteri.

Slå på/av med tenningen

Bilradiosystemet skal slås av/på sammen med tenningen hvis systemet er riktig tilkoblet tenningen i henhold til monteringsveiledningen og du ikke har slått av bilradiosystemet ved å trykke på On/Off-knappen 3.

Volum

Voluminnstilling

Du kan innstille volumet trinnvis fra 0 (av) til 50 (maksimum).

Vri på bryteren 4 for å innstille volum.

Merknad:

Hvis en mobiltelefon er tilkoblet bilradiosystemet i henhold til monteringsveiledningen, skal volumet slås av ved et anrop. Når volumet er slått av, vises det "TELEPHONE" på skjermen.

Trykk kort på On/Off-knappen 3 for å slå av lyden i bilradiosystemet eller gå tilbake til det opprinnelige volumet.

Med DAB kan du nyte radioen i digital lydkvalitet. I motsetning til vanlig radiosending, sendes ulike programmer (tjenester) alltid på samme frekvens for DAB. Disse tjenestene er kombinert i en såkalt blokk. I noen tilfeller kan samme tjenester være tilgjengelige i ulike blokker.

Merknad:

Du skal trenge en spesiell DAB-antenne for å kunne motta DAB-signal. Dette kan være en separat DAB-antenne for tak/vindu eller en DAB/AM/FM-kombinasjonsantenne.

Modeller med DAB-funksjon nedenfor:

London 470 DAB BT 2001017123460

Bamberg 470 DAB BT 2001017123461

Stockholm 370 DAB BT 2001017123462

Frankfurt 370 DAB BT 2001017123463

Skagen 370 DAB BT 2001017123470

Nürnberg 370 DAB BT 2001017123471

Dubai 324 DAB BT 2001017123489

Hver DAB-minnebank kan lagre inntil 5 tjenester. - DAB-minnebanker kan aktiveres og deaktiveres via brukermenyen (se kapittel "Brukerinnstillinger", seksjon "Innstillinger i "DAB TUNER"-menyen", menypunkt "PRESETS"). Deaktiverte DAB-minnebanker blir hoppet over under kildevalg med SRC-knappen.

Stille inn DAB-blokker/tjenester

Med DAB kombineres ulike tjenester som sendes på samme frekvens i en "blokk".

Velg en blokk

Når PTY-funksjonen er aktiv, skal systemet innstille neste tjeneste fra den aktuelle programtypen (se seksjonen "DAB-PTY" i dette kapitlet).

Søk blokker

Du kan finne nye blokker gjennom søk.

Trykk på V/Λ-knappen 7 i ca. 2 sekunder for å søke nye blokker.

Søket er avsluttet når radioen finner en blokk. Den første tilgjengelige tjenesten i blokken skal spilles.

Valg av tjeneste

Trykk kort på /> -knappen 7 for å gå over til siste/neste tjeneste.

• Kanalnavnet vises på skjermen.
• Bilradiosystemet gjenkjenner trafikkmeldinger og nyheter, og kan automatisk slå over til andre operasjonsmodi (f.eks. CD-modus).
• Alternativ frekvens: hvis RDS-funksjonen er aktiv, skal bilradiosystemet automatisk velge den beste mottatte frekvensen for den aktuelle kanalen.
• Regionalt: Til bestemte tider deler noen kanaler programmene sine inn i regionalprogrammer med ulikt innhold. Hvis REGIONAL-funksjonen er aktiv, skal bilradiosystemet slå over kun til alternative frekvenser med det samme regionalprogrammet.

Funksjonene RDS og REGIONAL kan aktiveres og deaktiveres i brukermenyen (se kapittel "Brukerinnstillinger", seksjon "Innstillinger i TUNER-menyen", menypunkter "RDS AF" og "REGIONAL").

Merknad:

Hvis du velger en annen region enn "EUROPE", skal RDS slås automatisk av.

Kanalnavnet skal vises fortsatt på skjermen. Hvis du ønsker å bruke radiokanaler med RDS-funksjoner i regionen din, slå på RDS i brukermenyen.

Stille inn en kanal

Det finnes ulike måter å stille inn en kanal på:

Starte kanalsøk

Vri dreiebryteren 7 ett klikk til venstre eller høyre for å starte kanalsøk.

Det vises kort "SEARCH AUTO" på skjermen. Radioen innstilles på neste kanal som kan mottas.

Merknader:

• For regionen "EUROPE": i FM-frekvensområdet blir kun nyhetskanalene innstilt automatisk hvis prioritet for trafikk meldinger er slått på.
• Søkets sensitivitet kan innstilles (se kapittel "Brukerinnstillinger", seksjon "Innstillinger i "TUNER"-menyen", menypunkt "SENSITIVITY").

Manuelt kanalsøk

Trykk på dreiebryteren 7 en gang for å aktivere manuelt kanalsøk. Det vises kort "SEARCH MANUAL" på skjermen. Vri dreiebryteren 7 for å endre frekvensen trinnvis.

Merknad:

Manuelt kanalsøk blir automatisk slått av ca. 15 sekunder etter siste frekvensendring, og kanalsøket kan startes ved å vri dreiebryteren 7.

Lagre en kanal eller bruke en lagret kanal

Velg den minnebanken du ønsker. Still inn den ønskede kanalen hvis nødvendig. Trykk på kanal-knappen 1 - 5 i ca. 2 sekunder for å lagre den aktuelle kanalen under denne knappen.

-eller

Trykk kort på kanal-knappen 1 - 5 for å bruke kanalen du har lagret.

Skifte til CD/MP3/WMA/iPod-modus

Trykk på SRC-knappen flere ganger, inntil den minnebanken du leter etter vises på skjermen:

"CD": CD satt inn. "SD(HC)": Minnekort satt inn. "USB FRONT" eller "USB REAR": USB-minne tilkoblet på fronten eller bak. "IPOD FRONT / IPHONE FRONT" eller "IPOD REAR / IPHONE REAR": iPod / iPhone tilkoblet på fronten eller bak. "AUX": Ekstern lydkilde tilkoblet.

Merknader:

Lydkilden kan velges kun når en CD er satt inn eller en lydkilde er tilkoblet. - Hvis bilradiosystemet må først lese data på enheten eller minnet som ble tilkoblet, skal det vises "READING" på skjermen. Lesehastigheten er avhengig av datavolum og type enhet eller minne. Hvis enheten eller minnet er ødelagt eller data ikke kan spilles av, vises det en tilsvarende melding på skjermen (f.eks. "CD ERROR").

Sette inn/ta ut CD

Sette inn CD

Risiko for alvorlig skade på CD-stasjonen!

CD-plater som ikke er runde (shape-CD) eller CD-er med 8 cm i diameter (mini CD) må ikke brukes.

Vi påtar oss ikke ansvar for skader på CD-stasjonen som følge av bruk av uegnede CD-er.

Merknad:

Stasjonen trekker CD-en inn automatisk og undersøker data. Etterpå begynnes avspillingen i CD- eller MP3-modus.

Merknad:

Hvis CD-en som ble satt inn ikke kan spilles av, skal det vises kort "CD ERROR" på skjermen og CD-en skal komme ut automatisk etter ca. 2 sekunder.

Ta ut CD

Merknad:

Hvis CD-en er satt ut og ikke blir tatt, skal stasjonen trekke den inn automatisk etter ca. 10 sekunder. Du kan også ta ut CD-er når bilradiosystemet er slått av eller når en annen lydkilde er aktiv.

Bluetooth®-meny

I Bluetooth®-menyen kan du finne alle funksjoner for forbindelse, tilkobling og styring av Bluetooth®-enheter.

Gå til Bluetooth®-menyen

Trykk kort på MENU-knappen 2 for å åpne brukermenyen. Vri dreiebryteren 7 inntil menypunktet "BLUETOOTH" er valgt. Trykk på dreiebryteren 7 for å åpne Bluetooth-menyen. Vri dreiebryteren 7 inntil det ønskede menypunktet er valgt. Foreta innstilling (se påfølgende seksjoner). Trykk kort på MENU-knappen 2 for å gå ut av brukermenyen.

Merknader:

• Bluetooth®-menyen forlates automatisk ca. 30 sekunder etter siste tastetrykk og du går tilbake til visningen for den aktuelle lydkilden.
• For å gå tilbake til menyen av høyere nivå, vri dreiebryteren inntil "<<" funksjonen er valgt, og deretter trykk på dreiebryteren 7.
• Hvis en Bluetooth®-funksjon er i gang (f.eks. systemet gjenoppretter en forbindelse med enheten som ble tilkoblet sist), blir andre funksjoner i menyen blokkert. Hvis du prøver å åpne Bluetooth®-menyen på den tiden, vises det kort "LINK BUSY" på skjermen. Hvis du vil kansellere Bluetooth®-prosessen og åpne Bluetooth®-menyen, trykk på -knappen <.

Opprette en forbindelse

Merknad:

Du kan koble til inntil 5 Bluetooth®-enheter til dette bilradiosystemet. Før du kan koble til en sjette enhet, må du først slette en av de 5 tidligere tilkoblede enhetene (se kapittelet "Tilleggsfunksjoner i Bluetooth-menyen", seksjon "Styring av tilkoblede enheter"). Hvis du prøver å koble til en sjette Bluetooth®-enhet, skal det vises "PHONE LIST FULL - PLEASE DELETE ENTRIES FROM LIST" på skjermen.

På skjermen vises "ENTER PIN" og den aktuelt lagrede PIN-koden (standard "1234"). I tillegg skal Bluetooth®-ikonet blinke. Bilradiosystemet kan nå gjenkjennes av en Bluetooth®-mobiltelefon i ca. 2 minutter og tilkobles.

Søk etter bilradiosystemet på mobiltelefonen din (Bluetooth-navn: "BP 440 BT") og opprett en forbindelse. Tast inn PIN-koden som vises på bilradiosystemets skjerm hvis nødvendig. Det kan vises "PAIRED" og "CONNECTED" på skjermen så snart som bilradiosystemet og mobiltelefonen er forbundet og koblet sammen.

Merknad:

Koble til og fra en Bluetooth®-streaming-enhet

Merknad:

Ikke alle streaming-enheter krever at du taster inn PIN-koden i bilradiosystemet. Noen streaming-enheter krever at du taster inn bilradiosystemets PIN-kode i stedet. For disse enhetene, trykk kun på dreiebryteren 7 ganger etter hverandre inntil du går ut over siste plass og på den måten bekrefter den aktuelle PIN-koden, som du skal etterpå taste inn på streaming-enheten. På skjermen vises "ENTER PIN" og den aktuelt lagrede PIN-koden (standard "1234"). I tillegg skal Bluetooth-ikonet blinke. Bilradiosystemet kan nå gjenkjennes av en streaming-enhet i ca. 2 minutter og tilkobles.

Søk etter bilradiosystemet på streaming-enheten din (Bluetooth-navn: "BP 440 BT") og opprett en forbindelse. Tast inn PIN-koden som vises på bilradiosystemets skjerm hvis nødvendig.

Det kan vises "PAIRED" og "CONNECTED" på skjermen, så snart som bilradiosystemet og streaming-enheten er forbundet og koblet sammen.

Merknader:

• Hvis det ikke er mulig å opprette en forbindelse, vises det kort "CONNECT FAILED" på skjermen.
• Hvis en Bluetooth®-enhet er tilkoblet bilradiosystemet, vises det et Bluetooth®-ikon på skjermen.
• Etter at radioen er slått på, skal den automatisk prøve å opprette en forbindelse med enheten som var tilkoblet sist. Hvis det ikke er mulig å opprette en forbindelse, vises det kort "NO DEVICE" på skjermen. Hvis nødvendig, prøv å koble til Bluetooth®-enheten igjen.

Telefon-funksjoner

Motta/avvise innkommende anrop

Ved et innkommende anrop vises det "INCOMING CALL" og nummeret til personen som ringer. Den aktuelle lydkilden er slått av, og en ringetone blir spilt via bilradiosystemets høyttalere.

Merknad:

Hvis nummeret til personen som ringer ikke er tilgjengelig, vises det "PRIVATE NUMBER" på skjermen i stedet for nummeret. Hvis nummeret til personen som ringer er lagret sammen med navnet, vises det navn og nummer på skjermen (se seksjon "Lagre et telefonnummer i bilradiosystemet" i dette kapitlet).

Trykk på -knappen = for å motta anropet. Det vises "CALL" og samtalens varighet på skjermen. Trykk på -knappen < for å avvise eller avslutte anropet.

Det vises "CALL END" på skjermen.

Merknader:

Under samtalen kan du stille inn volum med volumbryteren 4 eller slå av lyden i mikrofon og høyttalere ved å trykke kort på On/Off-knappen 3. Du kan stille inn minstevolum for samtaler i brukermenyen (se kapittel "Brukerinnstillinger", seksjon "Innstillinger i "VOLUME"-menyen", menypunkt "HANDSFREE VOL"). Du kan høre på samtalen via bilradiosystemets høyttalere og mobiltelefon og skifte mellom disse enhetene ved hjelp av -knappen =. - Hvis det kommer et annet anrop under et utgående anrop, kan det andre anropet også mottas via bilradiosystemet. - Hvis bilradiosystemet er slått av, men tenningen er på, skal det automatisk slås på ved et innkommende anrop. Dette tillater deg å føre en håndfri samtale.

Etter avsluttet anrop slås bilradiosystemet automatisk av.

Foreta et anrop

Velg menypunktet "DIAL NEW NUMBER" i Bluetooth-menyen. Trykk på dreiebryteren 7 for å åpne inntastingsmenyen.

For å gå tilbake til siste plass i inntastingsmenyen, vri dreiebryteren 7 inntil "<"-opsjonen er valgt, og trykk på dreiebryteren 7.

Trykk på -knappen = for å ringe det nummeret som du har angitt.

På skjermen vises det "CALLING" og det nummeret du har angitt.

Så snart som din samtalepartner mottar anropet, skal det vises "CALL" og samtalens varighet på skjermen.

Når samtalene avsluttes, vises det "CALL END" på skjermen.

Ringe en post i telefonboken

Merknad:

Denne funksjonen er kun tilgjengelig hvis telefonboken til den tilkoblede mobiltelefonen har blitt overført til bilradiosystemet (se kapitlet "Telefonbokfunksjoner").

Velg menypunktet "PHONEBOOK" i Bluetooth-menyen. Trykk på dreiebryteren 7 for å åpne telefonboken.

Den første posten i telefonboken vises på skjermen.

Merknad:

Hvis telefonboken har/DD, vises det kort "PHONEBOOK NOT AVAILABLE" på skjermen.

-eller

Velg menypunktet "PBSEARCH" (søk etter telefonbok) i Bluetooth®-menyen.

Trykk på dreiebryteren 7 for å åpne inntastingsmenyen. Vri dreiebryteren 7 for å velge første bokstav i ønsket post. Trykk på dreiebryteren 7 for å bekrefte innstillingen.

På skjermen vises den første posten i telefonboken som begynner med den valgte bokstaven.

Merknad:

Hvis det er ingen post i telefonboken som begynner med den valgte bokstaven, vises det kort "NOT FOUND" på skjermen.

Vri dreiebryteren 7 for å velge en annen post. Trykk på dreiebryteren 7 eller -knappen = for å foreta et anrop.

På skjermen vises "CALLING" og nummeret som du har angitt.

Merknad:

Du kan også ringe en post i telefonboken med hurtigoppringingsfunksjonen (se seksjon "Kortnumre for poster i telefonboken" i dette kapitlet).

Taleoppringning

Merknad:

Denne funksjonen er kun tilgjengelig hvis den tilkoblede mobiltelefonen støtter taleoppringning.

Velg menypunktet "VOICE DIAL" i Bluetooth®-menyen. Trykk på dreiebryteren 7 eller -knappen = for å aktivere talegjenkjenning.

Lyden i bilradiosystemet er slått av og det vises "SPEAK NOW" på skjermen.

• Hvis ingen Bluetooth®-forbindelse er opprettet ved aktivering av talegjenkjenning, skal det kort vises "VOICE DIAL failed

NO BT CONNECTION" PÅ SKJERMEN.

• Hvis det uttalte navnet ikke blir gjenkjent eller tiden for talegjenkjenning er utgått, vises det kort "DIAL FAILD" på skjermen. Du kan avbryte talegjenkjenningsfunksjonen ved å trykke på -knappen<. Husk at varigheten av talegjenkjenningsfunksjonen er begrenset og avhengig av mobiltelefonen. Du kan også aktivere talegjenkjenning med hurtigoppringingsfunksjonen (se seksjon "Kortnumre for talegjenkjenning" i denne seksjonen).

Du kan lagre telefonnumre i bilradiosystemet og foreta anrop med hurtigoppringingsfunksjonen (se neste seksjon).

For å gå tilbake til siste plass i inntastingsmenyen, vri dreiebryteren 7 inntil "<-" er valgt, og trykk på dreiebryteren 7.

Trykk på en av minneknappene 1-5 > i ca. 2 sekunder for å lagre telefonnummeret og navnet.

Det vises kort "NUMBER SAVED" på skjermen. Etterpå går du tilbake til Bluetooth®-menyen og menypunktet "DIAL NEW NUMBER".

Merknader:

• Nummeret som var tidligere lagret under denne minneknappen blir erstattet med det nye.
• Hvis forbindelsen med en mobiltelefon slettes, numre som ble lagret for denne telefonen blir slettet automatisk.

Med hurtigoppringing kan du ringe uten å velge en funksjon i Bluetooth®-menyen.

• For å ringe det sist valgte nummeret, trykk på -knappen =.

Det sist valgte nummeret vises på skjermen.

Merknad:

Hvis ingen mobiltelefon er tilkoblet, skal Bluetooth-menyen åpnes og "PAIRING"-menyenheten velges.

Trykk på knappen = for å ringe nummeret. På skjermen vises det "CALLING" og det nummeret som du har angitt. - For å ringe et lagret nummer, trykk på -knappen =. Trykk på minneknappen 1-5 for å ringe et lagret nummer.

Merknad:

Hvis ikke noe nummer er lagret under den valgte minneknappen, vises det kort "NO NUMBER" på skjermen.

Trykk på -knappen = for å ringe nummeret. På skjermen vises det "CALLING" og det nummeret som du har angitt.

For å ringe et tilfeldig nummer,

Trykk på -knappen =. Trykk på dreiebryteren 7 for å åpne inntastingsmenyen og taste inn et nummer (tast inn nummeret som beskrevet i seksjonen "Foreta et anrop"). Trykk på -knappen = for å ringe nummeret. På skjermen vises det "CALLING" og det nummeret som du har angitt.

Hurtigoppringing for poster i Telefonboken

Merknad:

Denne funksjonen er kun tilgjengelig

hvis Telefonboken til den tilkoblede mobiltelefonen har blitt overført til bilradiosystemet (se kapitlet "Telefonbokfunksjoner").

hvis hurtigoppringing er innstilt for numre i Telefonboken (se kapitlet "Tilleggsfunksjoner i Bluetooth®-menyen", seksjon "Innstilling av hurtigoppringing").

For å velge en post i Telefonboken med hurtigoppringing og ringe,

trykk på -knappen = i ca. 2 sekunder.

På skjermen vises det den første posten i telefonboken eller skjermfunksjonen for poster i telefonboken. Hvis nødvendig, velg en annen post som beskrevet i seksjonen "Ringe en post i telefonboken".

Trykk på -knappen = for å ringe nummeret. På skjermen vises det "CALLING" og det nummeret som du har angitt.

Hurtigoppringing for taleoppringning Merknad:

Denne funksjonen er kun tilgjengelig

hvis den tilkoblede mobiltelefonen støtter hurtigoppringing. hvis hurtigoppringing er innstilt for taleoppringning (se kapitlet "Tilleggsfunksjoner i Bluetooth®-menyen", seksjon "Innstilling av hurtigoppringing").

For å aktivere talegjenkjenning med hurtigoppringing,

trykk på -knappen ≡ i ca. 2 sekunder. Lyden i bilradiosystemet er slått av og det vises "SPEAK NOW" på skjermen. Si navnet til personen du ønsker å ringe.

Eksterne lydkilder AUX-IN-inngang på fronten

Fare!

Økt risiko for skade fra kontakten.

Ved en ulykke kan en utstikkende kontakt i AUX-inngangen på fronten forårsake skader. Bruk av rette jackplugger eller overganger øker risikoen for skade.

Derfor er det anbefalt å bruke vinkelformede jackplugger.

Startvolumet kan være uventet høyt, hvis du har innstilt LAST VOLUME og hadde høyt volum siste gang bilradiosystemet ble slått av.

Still alltid inn bilradiosystemet til et middels volum.

Trykk på dreiebryteren 7 for å åpne menyen. Vri dreiebryteren 7 for å skifte mellom menypunktene "LAST VOLUME" og "ON VOLUME" (startvolum).

Hvis du velger "LAST VOLUME":

Trykk på dreiebryteren 7 to ganger for å bekrefte innstillingen.

Hvis du velger "ON VOLUME":

Trykk på dreiebryteren 7 for å endre innstillingen. Vri dreiebryteren 7 for å innstille volum. Trykk på dreiebryteren 7 for å bekrefte innstillingen.

TRAFFIC VOL (volum for trafikkmeldinger) (kun i regionen EUROPE)

Innstille minstevolum for trafikkmeldinger. Innstillinger: 1 - 50.

Trykk på dreiebryteren 7 for å endre innstillingen. Vri dreiebryteren 7 for å innstille volum. Trykk på dreiebryteren 7 for å bekrefte innstillingen.

HANDSFREE VOL

Innstille minstevolum for anrop. Innstillinger: 1 - 50.

Trykk på dreiebryteren 7 for å endre innstillingen. Vri dreiebryteren 7 for å innstille volum. Trykk på dreiebryteren 7 for å bekrefte innstillingen.

Merknad:

Under et anrop kan du innstille volumet direkte ved hjelp av voluminnstilling 4.

BEEP (tastelyd)

Slå på eller av bekreftelseslyden. Innstillinger: ON, OFF.

Merknad:

Ved lagring av radiokanaler skal lyden spilles av ved OFF-innstilling.

Trykk på dreiebryteren 7 for å endre innstillingen. Vri dreiebryteren 7 for å skifte mellom innstillinger. Trykk på dreiebryteren 7 for å bekrefte innstillingen.

Praktiske opplysninger

Garanti

Garantibetingelser er tilgjengelige på www.blaupunkt.com.

Service

Tekniske opplysninger

Strømtilførsel

Driftsspenning: 10,5 - 14,4 V

Strømforbruk

i drift: < 10 A

Forforsterker utgang

4 kanaler: 4 V

Inngangsfølsomhet

AUX-IN på fronten: 300 mV / 10 kΩ

Mål og vekt

BxHxD: 178 x 50 x 160 mm

Vekt: ca. 1,55 kg

NO monteringsanvisning

Jording av eksterne enheter må ikke tilkobles kjøretøyets jording (karosseri).

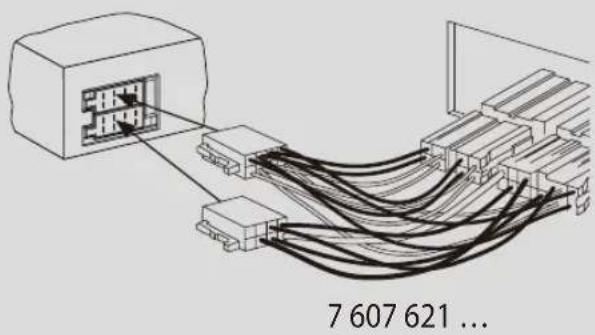

Tilgjengelig som ekstra tilbehør 7607621...

monteringssett 7608....

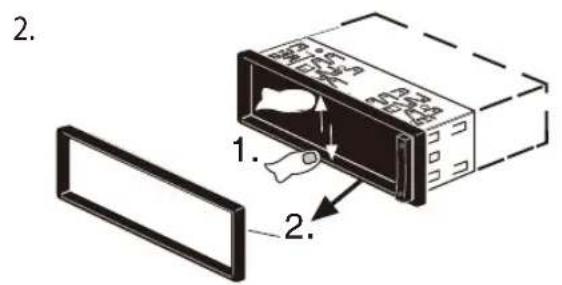

6. Demontering

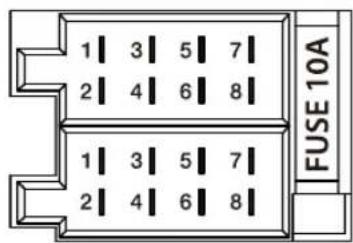

A		B
1	NC	1	Speaker out RR+
2	Slå av telefonlyden	2	Speaker out RR-
3	NC	3	Speaker out RF+
4	Permanent +12V	4	Speaker out RF-
5	Auto antenne	5	Speaker out LF+
6	Belysning	6	Speaker out LF-
7	KI.15/Tenning	7	Speaker out LR+
8	Jording	8	Speaker out LR-

* Strømforsyning +12 V / maks 150 mA

Støttede iPod/iPhone-modeller

Produktet vårt støtter følgende iPod/iPhone-modeller:

iPhone 7 Plus, iPhone 7, iPhone 6S Plus, iPhone 6S, iPod touch (5. generasjon), iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5

«Made for iPod» og «Made for iPhone» betyr at en elektronisk tilbehørsenhet er laget spesielt for tilkobling til iPod eller iPhone og er sertifisert av utvikleren for å oppfylle Apples ytelsesstandarder.

Apple påtar seg ikke noe ansvar med hensyn til produktets ytelse eller tilpasning til sikkerhets- og lovpålagte krav.

Vennligst husk at bruk av dette produktet med iPod eller iPhone kan påvirke trådløs drift. iPhone og iPod er varemerker for Apple Inc., registrert i USA og andre land.

Dette produktet er beskyttet av enkelte av Microsofts immaterielle rettigheter. Det er forbudt å bruke eller distribuere slik teknologi dersom den ikke brukes eller distribueres i forbindelse med produktet, uten en lisens fra Microsoft.

Bluetooth®-merket og -logoene er registrerte varemerker for Bluetooth SIG, Inc.

Android er et varemerke for Google Inc.

Vennligst husk at den generelle bruksanvisningen beskriver flere modeller, og det kan oppstå noen driftsforskjeller mellom modellene, spesielt i forhold til grafisk fremstilling eller tilgjengelige funksjoner (f.eks. CD-stasjon, DAB og/eller BT).

• London 470 DAB BT 2001017123460, Bamberg 470 DAB BT 2001017123461, Stockholm 370 DAB BT 2001017123462, Frankfurt 370 DAB BT 2001017123463
• Barcelona 270 BT 2001017123464, Kiel 270 BT 2001017123465
• Skagen 370 DAB BT 2001017123470, Nürnberg 370 DAB BT 2001017123471, Dubai 324 DAB BT 2001017123489, Dakar 224 BT 2001017123490, Doha 112 BT 2001017123491

1.

2.

3.

4.

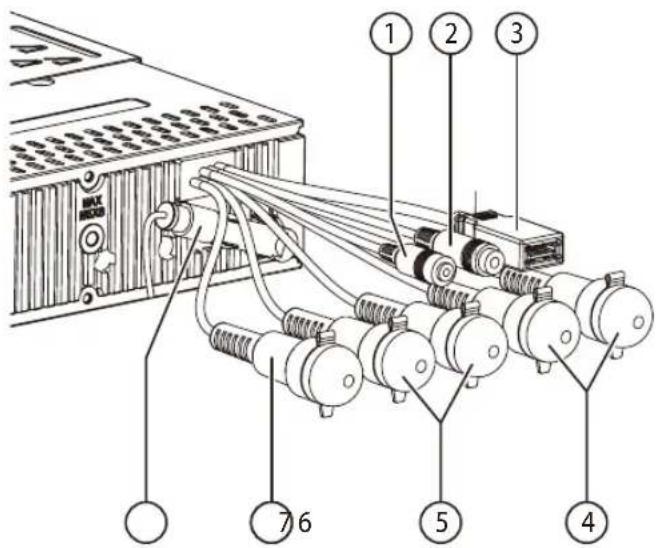

1 Mikrofon i 2 Fjernkontroll på rattet 3 USB bak 4 Preamp Out (front) 5 Preamp Out (bak) 6 Sub Out (Subwoofer) 7 Radioantenne

5.

Avslutte/avvise innkommende samtaler

13 -knapp

Advarsel! Risiko for skader på frontpanelet

Installasjon av kanaler

Installasjon av tid.

• Identifikasjonsliste

Veisikkerhet

Bilens lydsystem slukker automatisk etter ca. 10 sekunder, hvis kontrollpanelet er fjernet.

På/av

Trykk kort på /> knappen 7 for å skifte til forrige / neste service.

Radio tilstand RDS

Mange FM-stasjoner sender et RDS-signal (Radio Data System) ut over programmet sitt i mottaksområdet "EUROPE", som tillater følgende ekstra funksjoner:

Manuell tuning til stasjoner

Trykk på dreieknappen 7 en gang for å aktivere manuell stasjonsinnstilling.

Displayet viser kort "SEARCH MANUAL".

Drei på dreiekontrollen 7 for å endre frekvensen i trinn.

Merk:

"CD": Satt inn CD. "SD (HC): Satt inn minnekort - "USB FRONT" eller "USB REAR": USB-datalagringsenhet koblet til fronten eller baksiden. - "IPOD FRONT / IPHONE FRONT" eller "IPOD REAR / IPHONE REAR": Tilkoblet iPod / iPhone på fronten eller baksiden "AUX": Tilkoblet ekstern lydkilde.

Merknader:

Displayet kan vise "PAIRED" etterfulgt av "CONNECTED", så snart bilens lydsystem og streaming-enheten er paret og tilkoblet.

Merknader:

= for å ringe nummeret.

"CALLING" og det oppringte nummeret vises vekselvis på displayet.

Merk:

Trykk på den ønskede minneplassen 1-5 i ca. 2 sekunder for å lagre nummeret og navnet.

Displayet viser kort "NUMBER SAVED". Deretter går du tilbake til Bluetooth®-menyen og menypunktet "DIAL NEW NUMBER".

Merknader:

Trykk på knappen = for å ringe nummeret. "CALLING" og det oppringte nummeret vises vekselvis på displayet.

For å ringe et nummer

Hurtigoppringing til telefonbokoppføringer

Merk:

For å aktivere talegjenkjenning med hurtigoppringing,

Trykk på knappen = i ca. 2 sekunder. Bilens lydsystem er lydløst, og displayet viser "SPEAK NOW".

Eksterne lydkilder Front AUX-IN-kontakt

Fare!

Risiko for skade fra stikk.

Fås som valgfritt tilbehør

Installasjonssett

1.

2.

3.

4.

1 Innebygd mikrofon 2 Ratt fjernkontroll 3 Bak USB 4 Preamp ut (front) 5 Preamp ut (bak) 6 Sub ut (subwoofer) 7 Radioantenne

5.

6.

Demontering

1.

3.

2.

7.

B

A

Støttede iPod / iPhone-enheter

Vårt produkt kan støtte følgende iPod / iPhone-generasjoner;

iPhone 7 Plus, iPhone 7, iPhone 6S Plus, iPhone 6S, iPod touch (5. generasjon), iPhone 6 Plus, iPhone 6, iPhone 5s, iPhone 5c, iPhone 5

Merk at bruk av dette tilbehøret med iPod eller iPhone kan påvirke den trådløse ytelsen. iPhone og iPod er varemerker som tilhører Apple Inc., registrert i USA og andre land.

Bilens lydsystem slår seg automatisk av etter ca. 10 sekunder hvis kontrollpanelet er fjernet.
