HASZNÁLATI ÚTMUTATÓ 50 F Baxi

1. ELŐSZÓ 71
2. AZ ALKATRÉSZ LEÍRÁSA....71
   2.1 A FALRA SZERELÉS ELŐFELTÉTELEI 71
   2.2 FALRA SZERELÉS....71
3. ELEKTROMOS CSATLAKOZTATÁSOK 71
   3.1 A KAZÁN ELEKTROMOS CSATLAKOZTATÁSA....71
   3.2 KÜLSÖ ALKATRÉSZEK ELEKTROMOS CSATLAKOZTATÁSA....72
4. A PARAMÉTEREK BEÁLLÍTÁSA....74
5. VEGYES FÜTÉSI RENDSZER 74
   5.1 1. ELRENDEZÉS....75
   5.2 2. ELRENDEZÉS....76
   5.3 3. ELRENDEZÉS....77
6. ZÓNÁKRA OSZTOTT FÜTÉSI RENDSZER....78

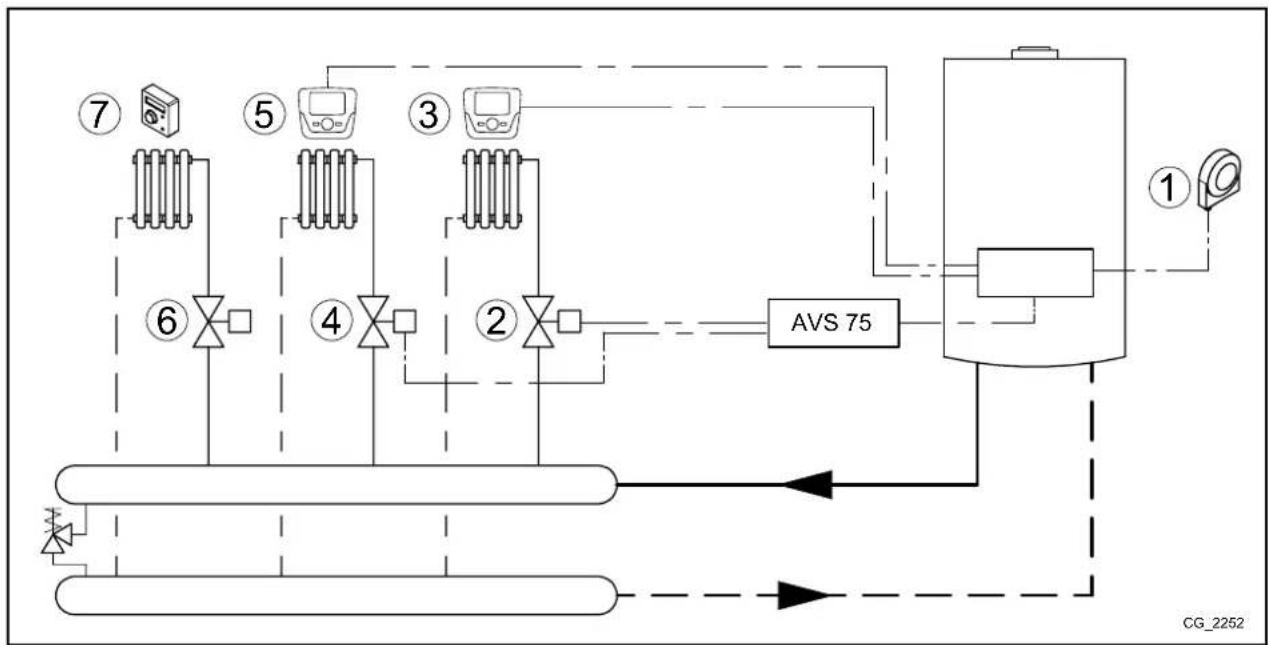

   6.1 4. ELRENDEZÉS....78

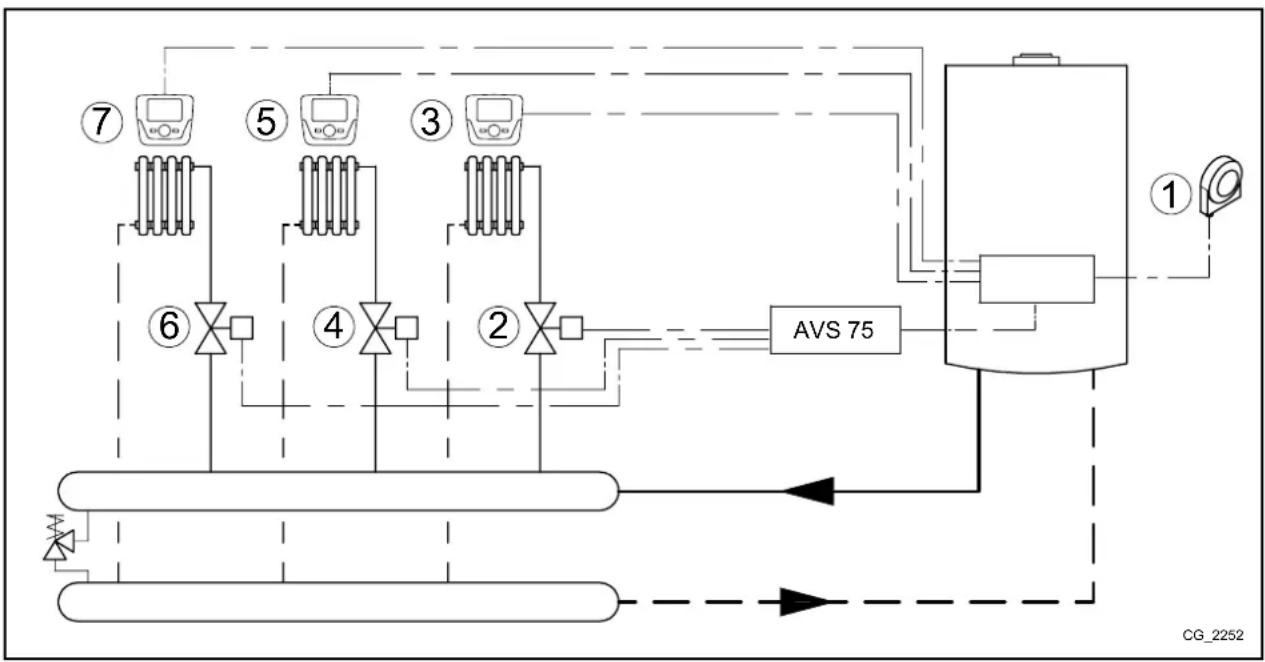

   6.2 5. ELRENDEZÉS....79
7. A BELTÉRI TERMOSZTÁT ELEKTROMOS CSATLAKOZTATÁSA....80

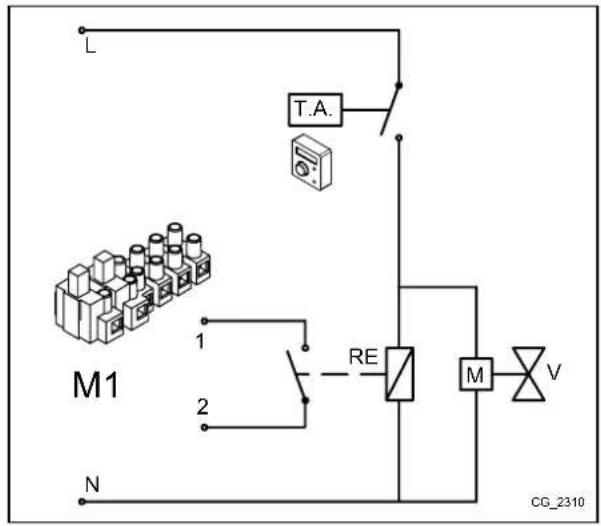

   7.1 1. ESET - Egy beltéri termosztát csatlakoztatása magas hömérsékletű zónában....80

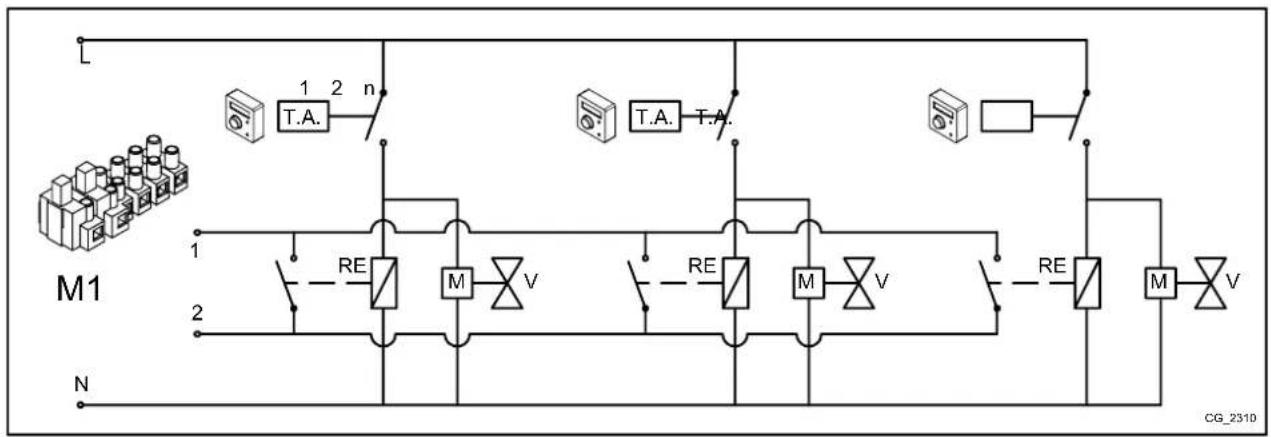

   7.2 2. ESET - Beltéri termosztátok csatlakoztatása több magas hömérsékletű zónából álló rendszerhez. 80

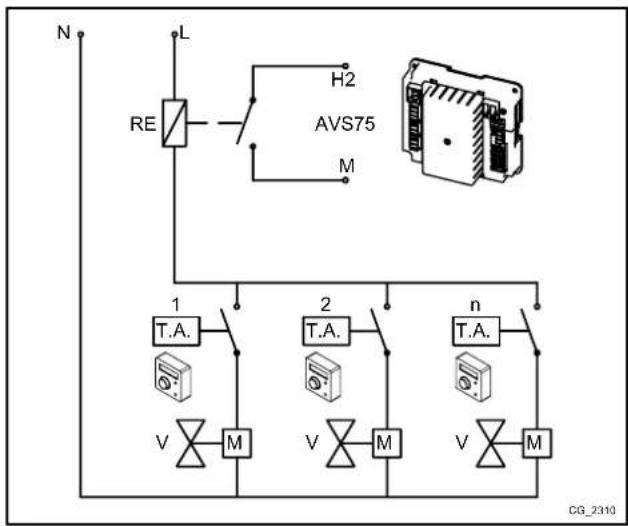

   7.3 3. ESET - Beltéri termosztátok csatlakoztatása több magas hömérsékletű zónából álló rendszerhez. 80

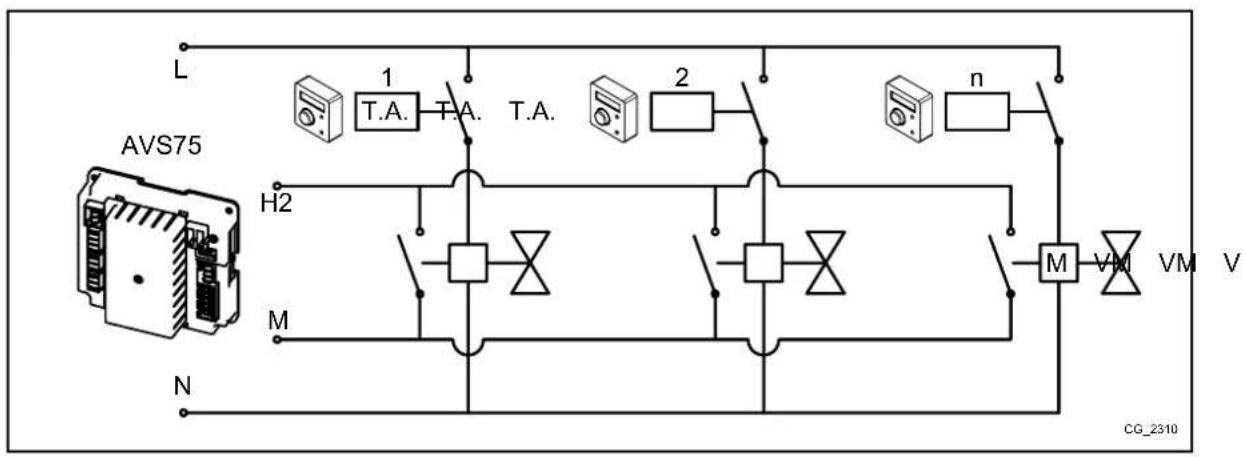

   7.4 4. ESET - Beltéri termosztátok csatlakoztatása több alacsony hőmérsékletű zónából álló rendszerhez....81

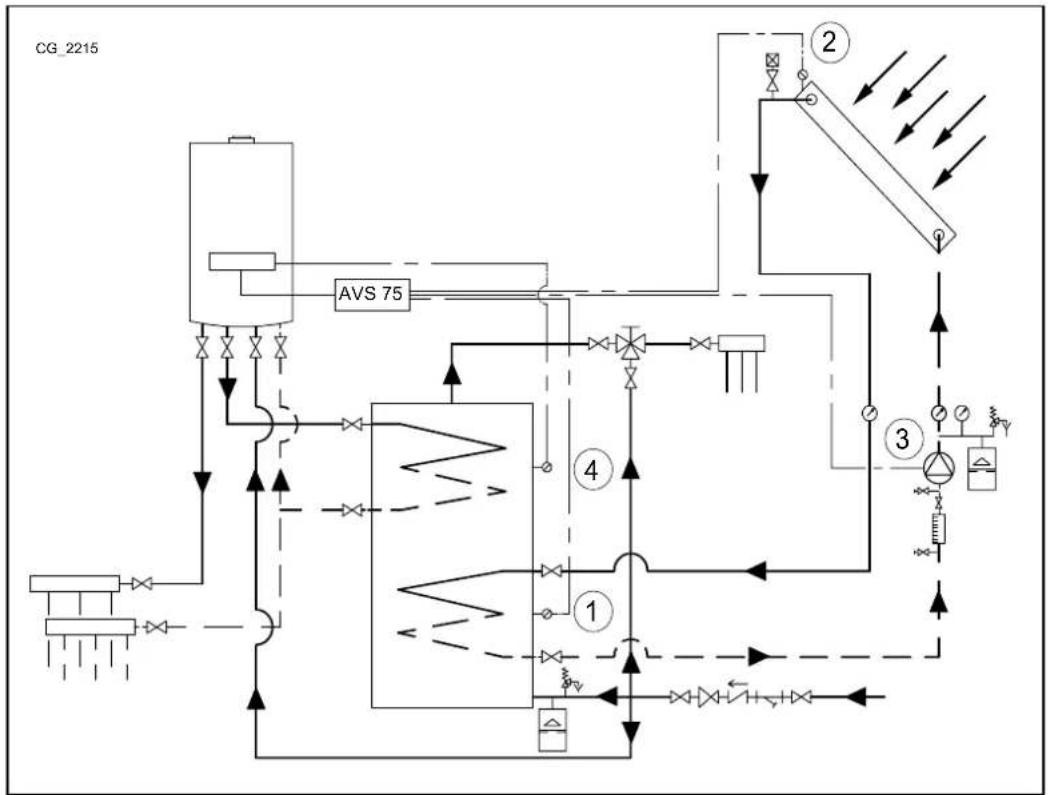

8. NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER....81
9. PARAMÉTEREK BEÁLLÍTÁSA....82
   9.1 FÜTÉSI RENDSZER 82
   9.2 HASZNÁLATI MELEGVÍZ RENDSZER....83
10. KÜLÖNBÖZÖ FUNKCIÓK 84
    10.1 HASZNÁLATI MELEGVÍZ KERINGETŐ SZIVATTYÚ 84

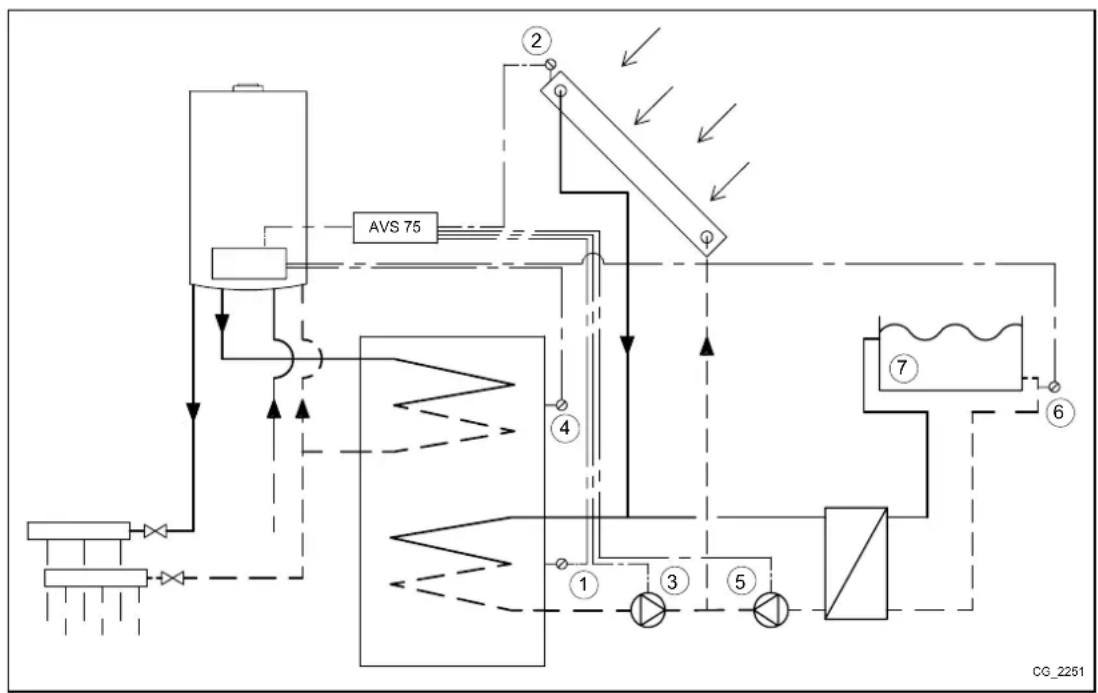

    10.2 NAPKOLLEKTOROS RENDSZER MEDENCEFÜTÉSHEZ....84
    10.3 ÁLTALÁNOS HÖIGÉNY 85
    10.4 TOVÁBBI BEÁLLÍTÁSOK....85
11. HIBAÜZENETEK....86
12. MÜSZAKI JELLEMZÖK....86

A termékeit folyamatosan fejleszti és fenntartja a jogot arra, hogy a jelen dokumentációban megadott adatokat bármikor, előzetes értesítés nélkül módosítsa. A jelen dokumentáció információs jellegű és nem tekinthető harmadik féllel szembeni szerződésnek.

A JELZÉSEK LEÍRÁSA

FIGYELMEZTETÉS

A készülék sérülésének vagy helytelen működésének veszélye. Különösen figyeljen az esetlegesen okozható személyi sérülésekre vonatkozó veszély figyelmeztetésekre.

NAGYFESZÜLTSÉG VESZÉLY

Elektromos részek feszültség alatt, elektromos áramütés veszélye.

FONTOS INFORMÁCIÓK

Különös figyelemmel olvasandó, mivel a kazán megfelelő működéséhez szükséges információkat tartalmaz.

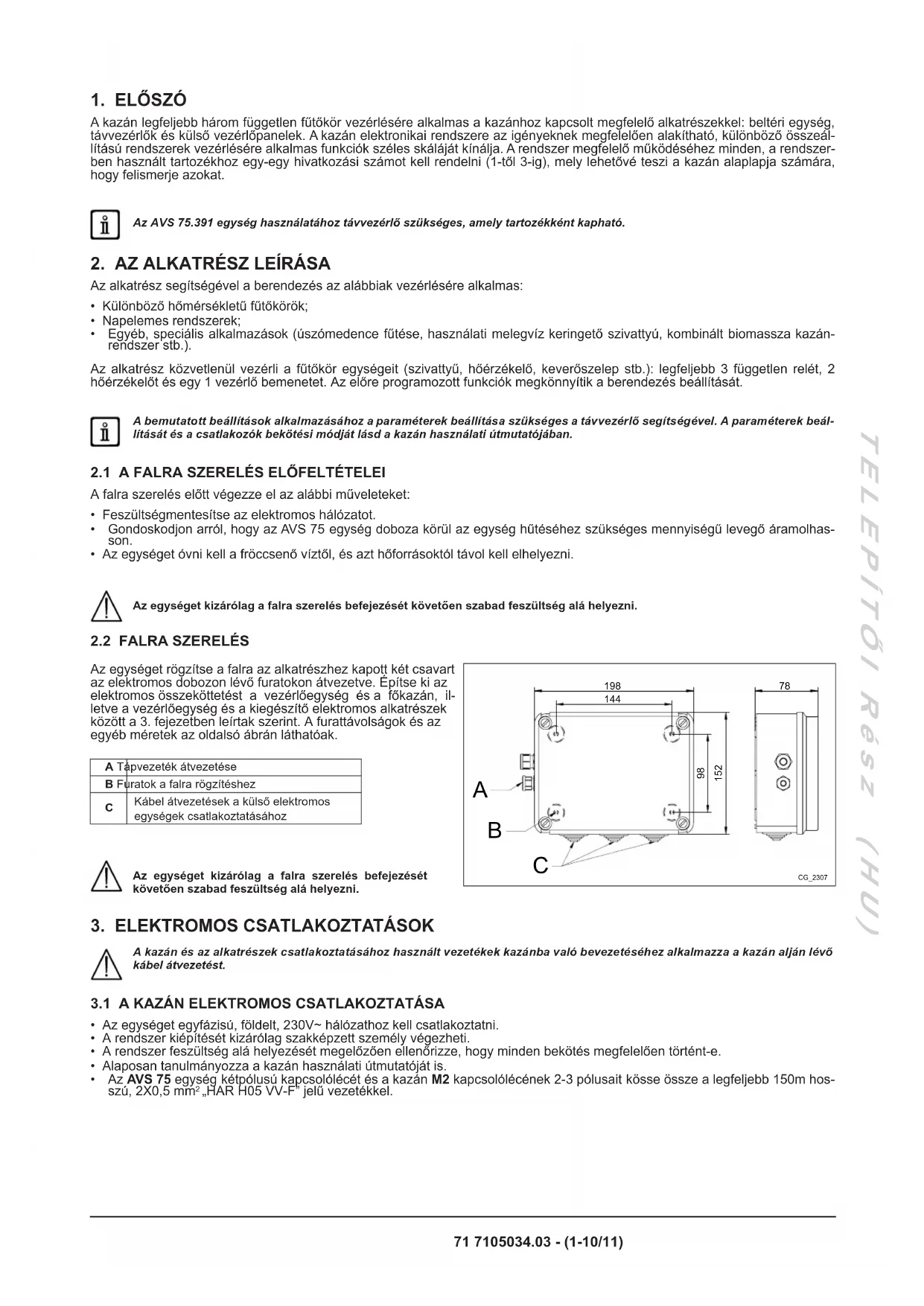

1. ELŐSZÓ

A kazán legfeljebb három független fütőkör vezérlésére alkalmas a kazánhoz kapcsolt megfelelő alkatrészekkel: beltéri egység, távvezérilők és külső vezérlőpanelek. A kazán elektronikai rendszere az igényeknek megfelelően alakítható, különböző összeállítású rendszerek vezérlésére alkalmas funkciók széles skáláját kínálja. A rendszer megfelelő működéséhez minden, a rendszerben használt tartozékhoz egy-egy hivatkozási számot kell rendelni (1-től 3-ig), mely lehetővé teszi a kazán alaplapja számára, hogy felismerje azokat.

Az AVS 75.391 egység használatához távvezérlő szükséges, amely tartozékként kapható.

2. AZ ALKATRÉSZ LEÍRÁSA

Az alkatrész segítségével a berendezés az alábbiak vezérlésére alkalmas:

• Különböző hőmérsékletű fűtőkörök;
  • Napelemes rendszerek;
• Egyéb, speciális alkalmazások (úszómedence fűtése, használati melegvíz keringető szivattyú, kombinált biomassza kazánrendszer stb.).

Az alkatrész közvetlenül vezérli a fütőkör egységeit (szivattyű, hőérzékelő, keverőszelep stb.): legfeljebb 3 független relét, 2 hőérzékelőt és egy 1 vezérlő bemenetet. Az előre programozott funkciók megkönnyítik a berendezés beállítását.

A bemutatott beállítások alkalmazásához a paraméterek beállítása szükséges a távvezérlő segítségével. A paraméterek beállítását és a csatlakozók bekötési módját lásd a kazán használati útmutatójában.

2.1 A FALRA SZERELÉS ELŐFELTÉTELEI

A falra szerelés előtt végezze el az alábbi műveleteket:

• Feszültségmentesítse az elektromos hálózatot.
• Gondoskodjon arról, hogy az AVS 75 egység doboza körül az egység hütéséhez szükséges mennyiségű levegő áramolhasson.
• Az egységet óvni kell a fröccsenő víztól, és azt hőforrásoktól távol kell elhelyezni.

Az egységet kizárólag a falra szerelés befejezését követően szabad feszültség alá helyezni.

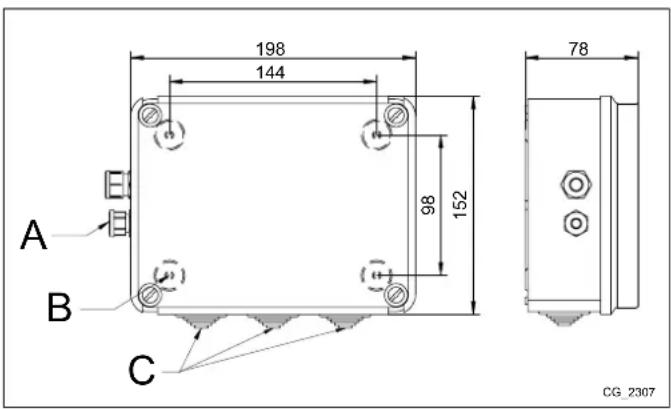

2.2 FALRA SZERELÉS

Az egységet rögzítse a falra az alkatrészhez kapott két csavart az elektromos dobozon lévő furatokon átvezetve. Építse ki az elektromos összeköttetést a vezérlőegység és a főkazán, il- letve a vezérlőegység és a kiegészítő elektromos alkatrészek között a 3. fejezetben leírtak szerint. A furattávolságok és az egyéb méretek az oldalsó ábrán láthatóak.

A Tápvezeték átvezetése
B Furatok a falra rögzítéshez
C	Kábel átvezetések a külső elektromosegységek csatlakoztatásához

Az egységet kizárólag a falra szerelés befejezését követően szabad feszültség alá helyezni.

198 144 98 152 78 A B C CG_2307

3. ELEKTROMOS CSATLAKOZTATÁSOK

A kazán és az alkatrészek csatlakoztatásához használt vezetékek kazánba való bevezetéséhez alkalmazza a kazán alján lévő kábel átvezetést.

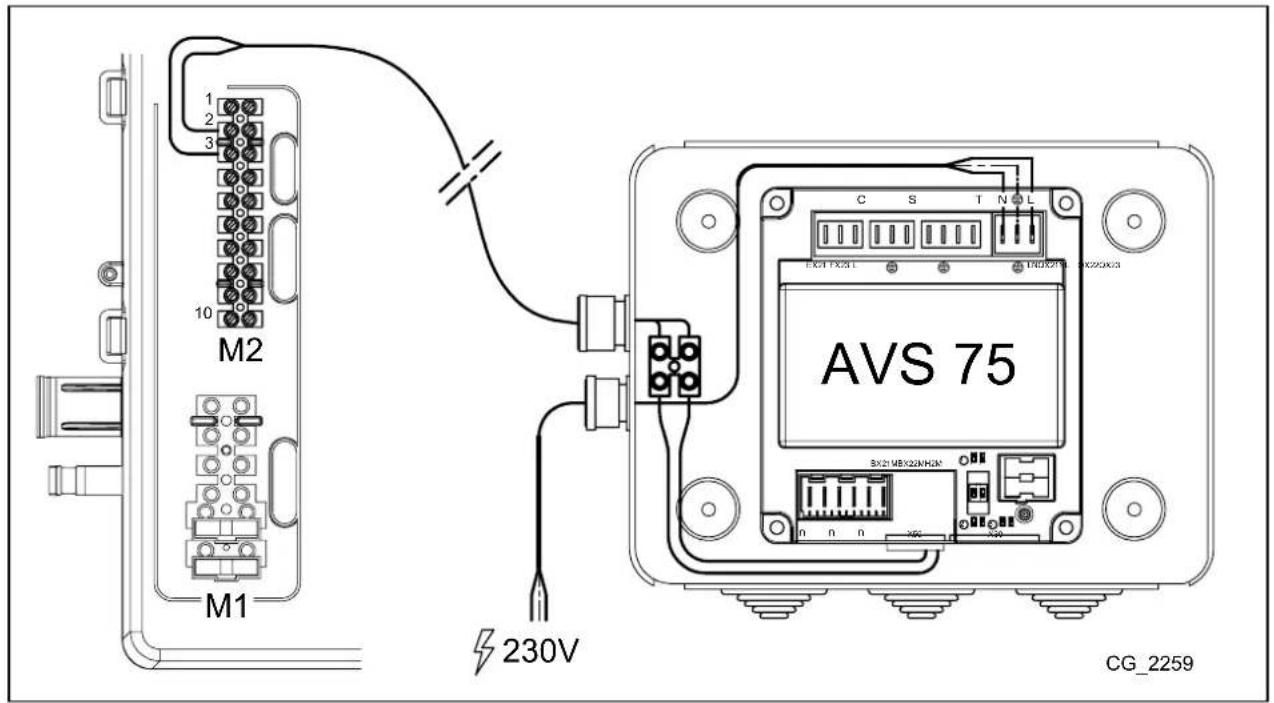

3.1 A KAZÁN ELEKTROMOS CSATLAKOZTATÁSA

• Az egységet egyfázisú, földelt, 230V\~ hálózathoz kell csatlakoztatni.
• A rendszer kiépítését kizárólag szakképzett személy végezheti.
• A rendszer feszültség alá helyezését megelőzően ellenőrizze, hogy minden bekötés megfelelően történt-e.
• Alaposan tanulmányozza a kazán használati útmutatóját is.
• Az AVS 75 egység kétpólusú kapcsolólécét és a kazán M2 kapcsolólécének 2-3 pólusait kösse össze a legfeljebb 150m hosszú, 2X0,5 mm² „HAR H05 VV-F” jelű vezetékkel.

M2 M1 1 2 3 10 230V AVS 75 CG_2259

3.2 KÜLSÖ ALKATRÉSZEK ELEKTROMOS CSATLAKOZTATÁSA

Az AVS 75 jelü egységet az alábbiakban leírtak szerint kösse össze a külső alkatrészekkel (a „HAR H05 VV-F” jelü, 1 mm² keresztmetszetű vezetékkel):

KEVERT VIZES FÜTÖKÖR (lásd az ábrát a 3.2.1 fejezetben)

• Csatlakoztassa a kevert vizes zóna szivattyúját az AVS 75 egység QX23 aljzatához.
• Csatlakoztassa a kevert vizes zóna előremenő vezetékének hőérzékelőjét az AVS 75 egység BX21 aljzatához (QAD36 tar-tozék).
  • Csatlakoztassa a keverőszelepet a QX22-QX21 aljzathoz.
• Csatlakoztassa a szobatermosztátot az AVS 75 egység H2 aljzatához.
• Csatlakoztassa a biztonsági termosztátot az FX23 aljzathoz.

NAPKOLLEKTOROS RENDSZER (lásd az ábrát a 3.2.2 fejezetben)

• Csatlakoztassa a napkollektoros kör keringető szivattyúját az AVS 75 egység QX23 aljzatához.
• Csatlakoztassa a napkollektoros rendszer melegvíz tárolójának hőérzékelőjét az AVS 75 egység BX22 aljzatához.
• Csatlakoztassa a szolár panelek hőérzékelőjét az AVS 75 egység BX21 aljzatához.

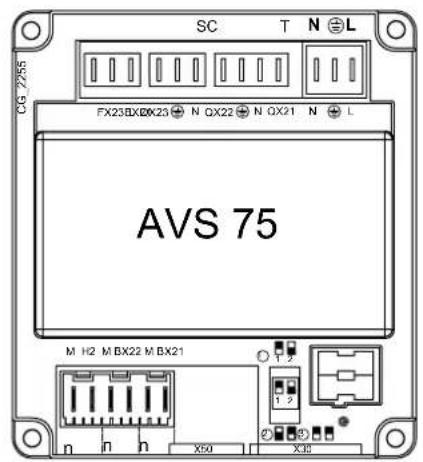

A CSATLAKOZÓK FELSOROLÁSA
N4L (L-N)	Az AVS 75 tápellátása
X50	Csatlakozó a SIEMENS áramkörhöz és az AVS 75-höz tartozó érzékelőkhöz
X30	Csatlakozó az egyéb egységhez való csatlakoztatáshoz szalagkábellel.
T (QX214N)	Programozható 230 V-os relé
T (QX224N)	Programozható 230 V-os relé
S (QX234L)	Programozható 230 V-os relé
C (EX21-FX23-L)	csatlakoztatás a biztonsági termosztáthoz (kizárólag kevert vizes zónák esetén)
n (H2-M)	Programozható 12VDC digitális vagy 0-10VDC analóg bemenet
n (BX21-M)	Az NTC 10K / Pt1000 hőérzékelő bemenete, programozható
n (BX22-M)	Az NTC 10K / Pt1000 hőérzékelő bemenete, programozható

SC T N ⊕ L FX23BXDX23 ⊕ N QX22 ⊕ N OX21 N ⊕ L AVS 75 M H2 M BX22 M BX21 X50 X35

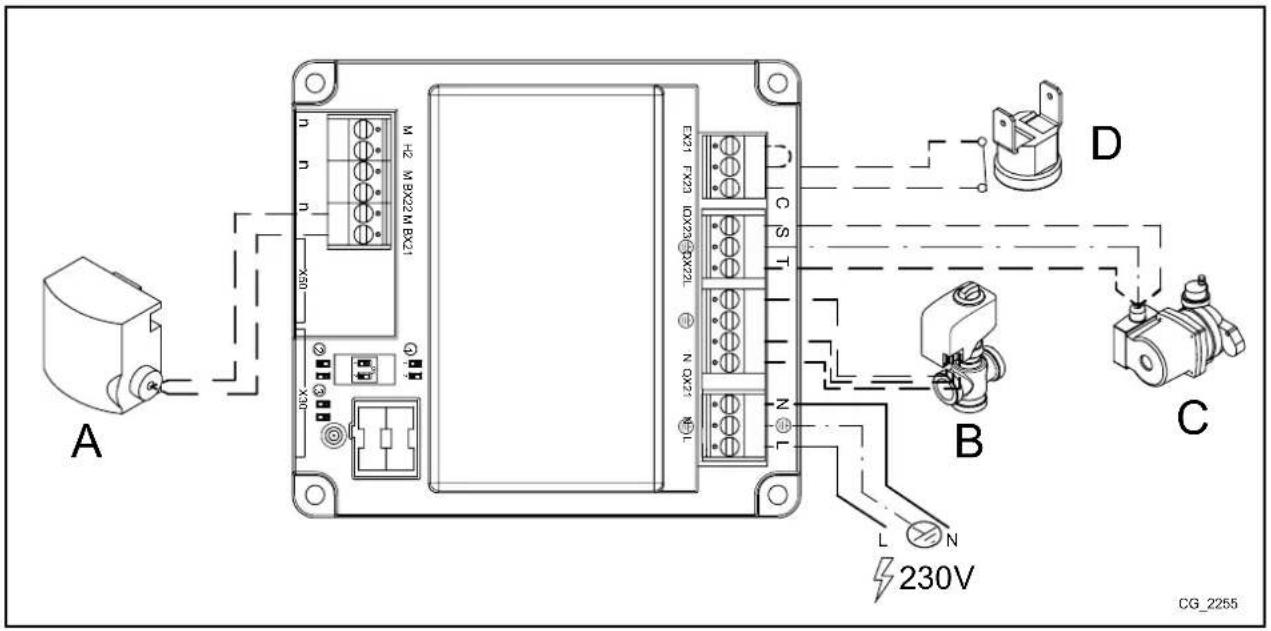

3.2.1 KEVERT VIZES FÜTÖKÖR

A ELŐREMENŐ MELEGVÍZ HŐÉRZÉKELŐJE QAD36 C ZÓNA SZIVÁTTYÚ
B KÉVERŐSZELEP D BIZTONSÁGI TERMOSZTÁT

A M H2 M BX21 M BX1 X50 X50 EX21 FX23 IDX25 DX2L N OX21 N L D B C L N 230V CG_2255

Kevert vizes zóna vezérléséhez csatlakoztassa a biztonsági termosztátot a "FX23 és az L" csatlakozókhoz és kösse össze az "EX21 és az FX23" kivezetéseket. Így a "QX23" reléhez kapcsolódó fütőkör szivattyú sorban van kötve a biztonsági termosztáttal.

Amennyiben a "QX23" relékimenetet másra kívánja használni, az "FX23 és az L" kivezetéseket kell összekötni.

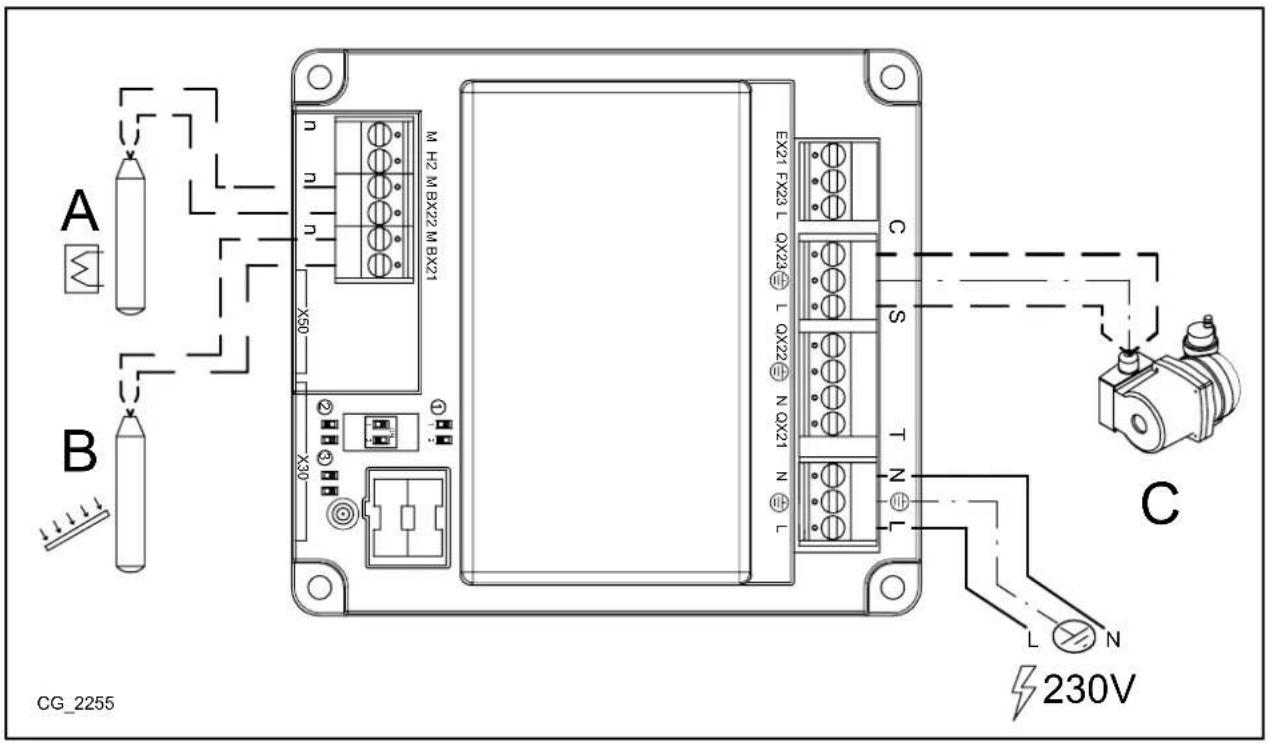

3.2.2 ESET - NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER

A	A VÍZTARTÁLY HŐÉRZÉKELŐJE (TARTOZÉK)	C	A NAPKOLLEKTOROS KÖR SZIVATTYÚJA
B A	SZOLÁR PANELEK HŐÉRZÉKELŐJE (TARTOZÉK)

A B CG_2255 M H2 M BX22 M BX21 C S T N L N 230V EX21 FX23 L QX23 L QX22 N QX21 N X50 X30 C

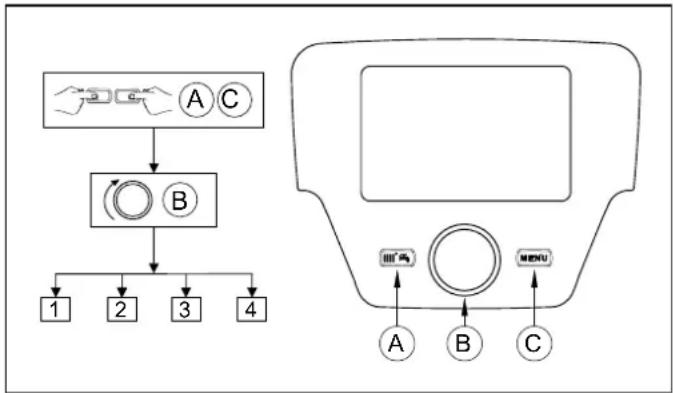

4. A PARAMÉTEREK BEÁLLÍTÁSA

A beállításhoz a távvezérlővel lépjen be a paraméterek menübe:

A MENÜ MAGYARÁZATA

1	Végfelhasználó	3	Tervező
2	Beüzemelés	4	OEM

A kazán és/vagy a távvezérlő programozását lehetővé tevő négy menübe való belépési eljárás a következő:

• a fömenüböl C.
• A ésC (tartsa benyomva kb. 6 másodpercig) 1-2-3-4 menü (lásd az oldalt lévő ábrát és a magyarázatot).
• C többször a menüszintenként való visszalépéshez, egészen a fömenü eléréséig.

A NYOMÓGOMBOK FUNKCIÓI A PARAMÉTEREK MÓDOSÍTÁSÁHOZ

		Menü / a megfelelő paraméter kiválasztása a menüben / a paraméter értékének beállítása
		Belépés a kiválasztott menüpontba / a megváltoztatandó paraméter kiválasztása / a kiválasztott érték jóváhagyása
		Visszalépés

Minden bemutatott konfigurációban, ha a távvezérlőt, illetve a beltéri egységet 1. sz. beltéri egységként használja, akkor azt az 1. sz. fütési zóna vezérlésén túl a használati melegvíz és a temperáló fütés üzemmódok vezérlésére is használhatja. A 2. vagy 3. sz. beltéri egységek kizárólag a 2., illetve 3. sz. fütési zónák vezérlésére használhatók. A beállításukhoz tanulmányozza az adott tartozék használati útmutatóját.

A rendszer alkatrészeire vonatkozó valamennyi beállítás befejeztével az értékeket a kazán memóriájába az alábbi eljárás szerint kell elmenteni.

• A fejezet elején ismertetett módon lépjen be 2. menübe.
  • B Beállítás B B 6200 program sor, majd B.
  • B Igen, majd B a megerősítéshez.

Ha a készüléket padlófűtéses rendszerhez csatlakoztatják, a beszerelést végzőnek biztonsági termosztátot kell beszerelnie, mely védi a készléket a túlmelegedéstől.

5. VEGYES FÜTÉSI RENDSZER

Az AVS 75 egység alacsony hőmérsékletű fűtőkör vezérlésére is alkalmas. Az alábbi elrendezésben a AVS 75 egység a szivattyút, a keverőszelepet és a kiválasztott fűtési kör előremenő hőérzékelőjét képes kezelni.

Alacsony hömérsékletű rendszer esetében ajánlatos a fütendő kazán maximális vízhömérsékletét 45°C-ot nem meghaladó értékre csökkenteni a 741-es paraméter módosításával (lásd a 8.1 fejezetet).

A paramétert a keverőszelep zárási idejének megfelelően, az alábbiak szerint kell módosítani.

Az alábbiakban bemutatott elrendezések 35 kW-nál kisebb teljesítményű kazánt tartalmazó rendszerekre vonatkoznak. A 35 kW-nál nagyobb teljesítményű kazánok esetében hidraulikusan le kell választani a kazánkört, a zónákban az elektromos szelep helyett szivattyút kell alkalmazni.

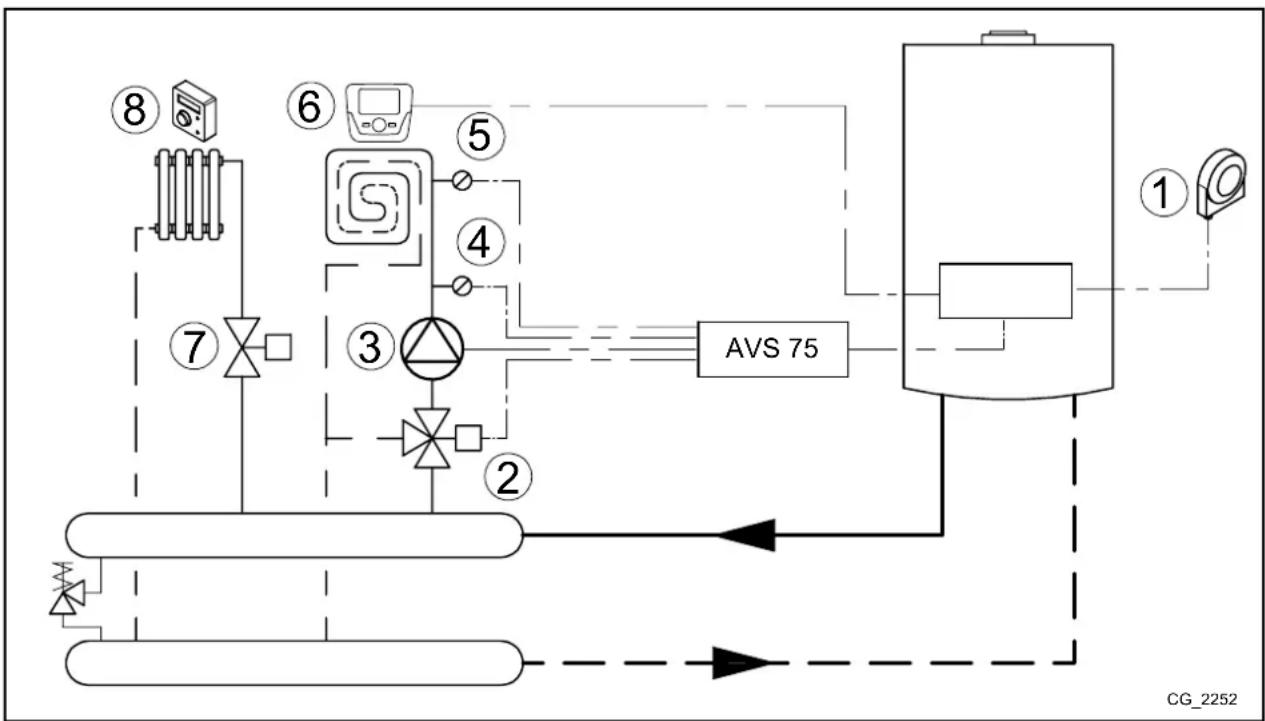

5.1 1. ELRENDEZÉS

Alacsony hőmérsékletű zóna beltéri egységgel - 1. fütőkör Magas hőmérsékletű zóna beltéri termosztáttal - 2. fütőkör

1 Külső hőérzékelő - kazán M2 kapocsléc (4-5)
2 Az alacsony hőmérsékletű zóna keverőszelepe (QX21-N-QX22)
3 Az alacsony hőmérsékletű zóna keringető szivattyúja (QX23-N)
4 Az alacsony hőmérsékletű zóna hőérzékelője (BX21-M)
5 Az alacsony hőmérsékletű zóna biztonsági termosztátja (FX23-L)
6 Beltéri egység - kazán M2 kapocsléc (1-2-3)
7 A magas hőmérsékletű zóna külső tápellátású szolenoid szelepe vagy szivattyúja
8	A magas hőmérsékletű zóna beltéri termosztátja (a csatlakoztatást lásd a 7.1 fejezetben)

A 4. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAMSOR BEÁLLÍTANDÓ ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	5715 Be A	2. fütési kör engedélyezése
	5977 Helyiségtermosztát HC2		A 2. fütési kör termosztátjának engedélyezése (M1 kapocsléc 1-2 csatlakozói)
	6020 Fütési	kör 1 Az alacsony hőmérsékletű zóna engedélyezése
	6024 Határoló termosztát FK		Az EX21 bemenet engedélyezve az alacsony hőmérsékletű zóna védelmére
	6046	Hötermelés kizárva	A H2 bemenet engedélyezve az alacsony hőmérsékletű zóna védelmére
FÜTÉSI KÖR 1	742	---	A fütési kör előremenő hőmérséklet szabályozásának engedélyezése(alacsony hőmérsékletű zóna)
	834	Alapbeállítás 180 s	A keverőszelep zárási ideje

A beltéri egység közvetlenül szabályozza az alacsony hőmérsékletű zóna hőmérsékletét és ezen keresztül a helyiség hőmérsékletét. Amennyiben a B szabályzógomb elfordításával a kijelzőn a helyiség hőmérséklete helyett az előremenő ág hőmérséklete jelenik meg, a 742-es paraméter értékének beállítása nem történt megfelelően.

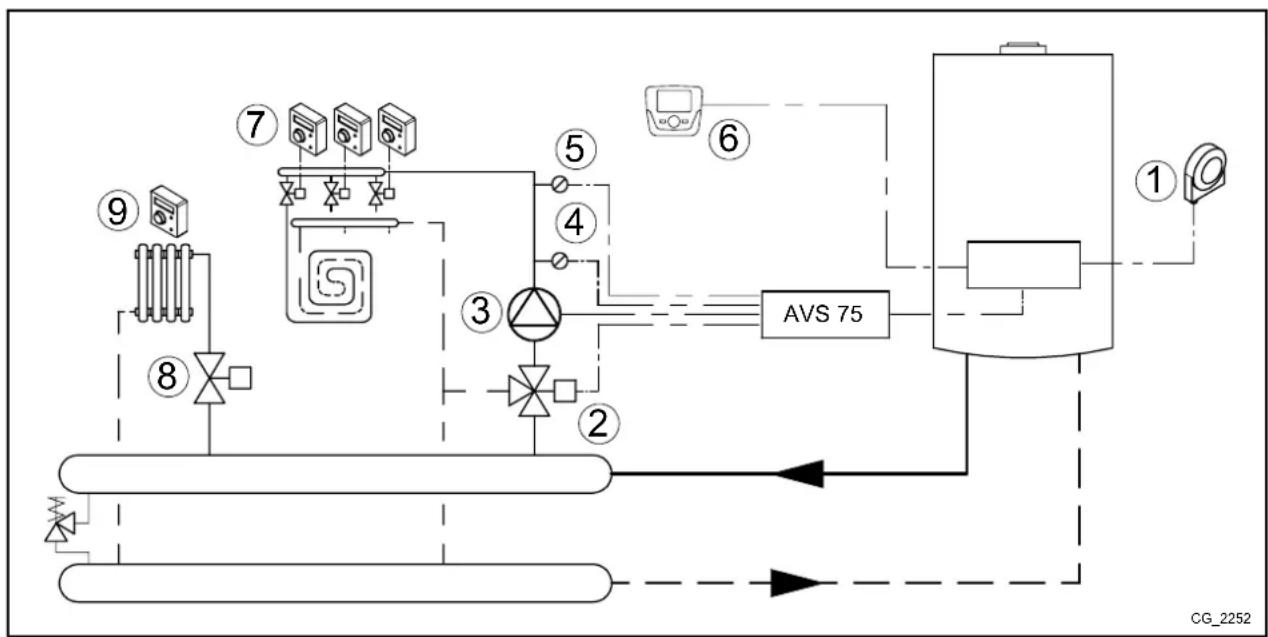

5.2 2. ELRENDEZÉS

Több alacsony hömérsékletű zóna saját termosztáttal és közös beltéri egységgel - 1. fütőkör Magas hömérsékletű zóna beltéri termosztáttal - 2. fütőkör

1 Kúlső hőérzékelő - kazán M2 kapocsléc (4-5)
2 Az	alacsony hőmérsékletű zóna keverőszelepe (QX21-N-QX22)
3 Az	alacsony hőmérsekletű zóna keringető szivattyúja (QX23-N)
4 Az	alacsony hőmérsekletű zóna hőérzékelője (BX21-M)
5 Az	alacsony hőmérsékletű zóna biztonsági termosztátja (FX23-L)
6 Beltéri egység - kazán M2 kapocsléc (1-2-3)
7	Az alacsony hőmérsékletű zóna beltéri termosztátjának bemenete (H2-M - a csatlakoztatást lásd a 7.4 fejezetben)
8 A	magas hőmérsékletű zóna külső tápellátású szolenoid szelepe vagy szivattyúja
9 A	magas hőmérsékletű zóna beltéri termosztátja (a csatlakoztatást lásd a 7.1 fejezetben)

A 4. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAM	MSOR BEÁLLÍTÁ	NDÓ ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	5715 Be A	2. fütési kör engedélyezése
	5977 Helyiségtermosztát HC2		A 2. fütési kör termosztátjának engedélyezése (M1 kapocsléc 1-2 csatlakozói)
	6020 Fütési kör 1 Az alacsony hőmérsékletű zóna engedélyezése
	6024 Határoló termosztát FK		Az EX21 bemenet engedélyezve az alacsony hőmérsékletű zóna védelmére
	6046 Helyiségtermosztát HC1		A H2 bemenet engedélyezve mint az alacsony hőmérsékletű zóna termosztátja
FÜTÉSI KÖR 1	710	35°C	A fütendő helyiség hőmérsékletének beállítási értéke (alacsony hőmérsékletű zóna)
	834	Alapbeállítás 180 s	A keverőszelep zárási ideje

A komfort hőmérséklet maximalizálása (35° C) az alacsony hőmérsékletű zónák megfelelő működését garantálja. Ily módon a beltéri egység nem írja felül az alzónákat vezérlő egyes beltéri termosztátok hőigényét.

Ebben az esetben a beltéri egység az alacsony hőmérsékletű rendszert vezérli, azonban nem használható az egyes helyiségek hőmérsékletének szabályozására. A B jelű szabályzógomb elforgatásával a kijelzőn megjelenik az előremenő víz hőmérséklete. A második fütőkör állandó tömegárammal működik.

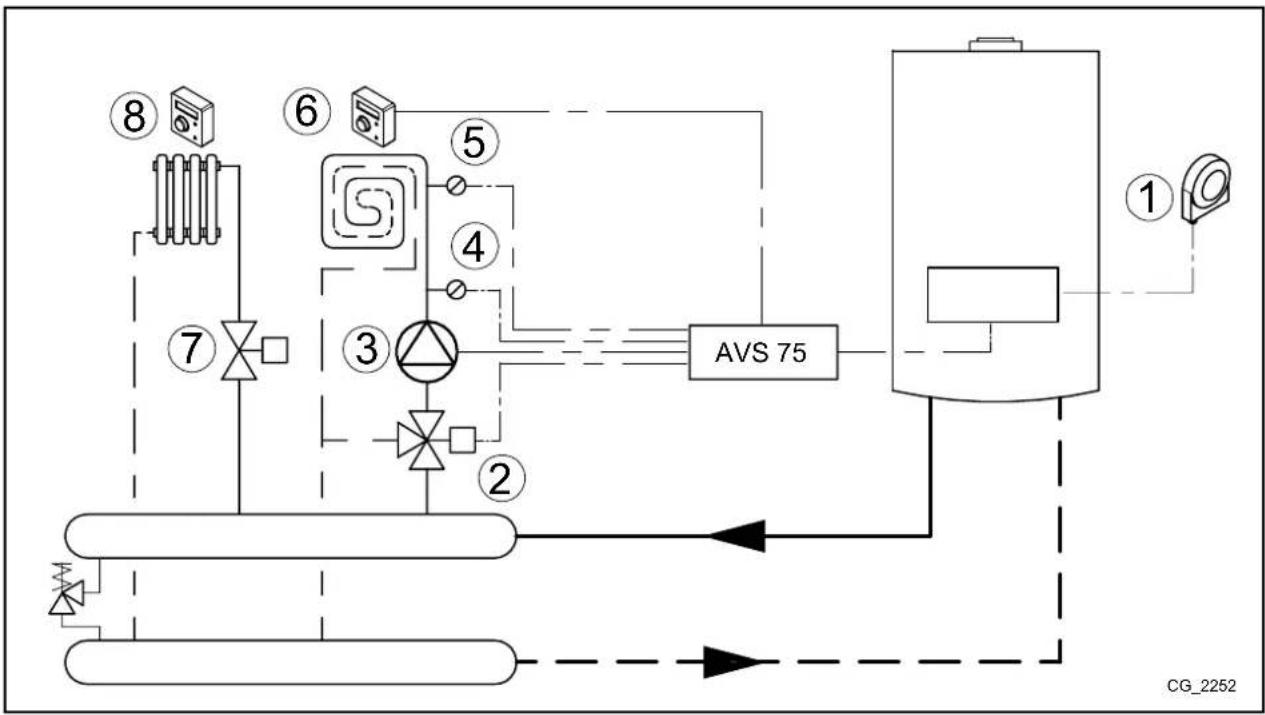

5.3 3. ELRENDEZÉS

Alacsony hömérsékletű zóna - 1. fütőkör és magas hömérsékletű zóna - 2. fütőkör beltéri termosztáttal.

1 Külső hőérzékelő - kazán M2 kapocsléc (4-5)

2 Az alacsony hőmérsékletű zóna keverőszelepe (QX21-N-QX22)

3 Az alacsony hőmérsekletű zóna keringető szivattyúja (QX23-N)

4 Az alacsony hőmérsekletű zóna hőérzékelője (BX21-M)

5 Az alacsony hőmérsékletű zóna biztonsági termosztátja (FX23-L)

6 Az alacsony hőmérsékletű beltéri termosztát bemenete (H2-M)

7 A magas hőmérsékletű zóna külső tápellátású szolenoid szelepe vagy szivattyúja

8 A magas hőmérsékletű zóna beltéri termosztátja (a csatlakoztatást lásd a 7.1 fejezetben)

A 4. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAM	AMSOR BEÁLLÍTANDÓ ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	5715 Be A 2. fűtési kör engedélyezése
	5977 Helyiségtermosztát HC2	A 2. fűtési kör termosztátjának engedélyezése (M1 kapocsléc 1-2 csatlakozói)
	6020 Fűtési kör 1 Az alacsony hőmérsékletű zóna engedélyezése
	6024 Határoló termosztát FK	Az EX21 bemenet engedélyezve az alacsony hőmérsékletű zóna védelmére
	6046 Helyiségtermosztát HC1	A H2 bemenet engedélyezve mint az alacsony hőmérsékletű zóna termosztátja
FÜTÉSI KÖR 1	834 Alapbeállítás 180 s	A keverőszelep zárási ideje

6. ZÓNÁKRA OSZTOTT FÜTÉSI RENDSZER

Amennyiben nincs szükség vegyes rendszerek vezérlésére, az AVS 75 egység szivattyúk/zóna szolenoidok vezérlésére alkalmazható, az alábbiak szerint:

A gyakori be/kikapcsolások elkerülése céljából ajánlatos a kazán hömérsékletének minimális beállítási értékét legalább 45°C-ra emelni a 740, a 1040 és az 1340 paraméterek módosításával (lásd a 8.1 fejezetet).

6.1 4. ELRENDEZÉS

Két zóna beltéri egységgel - 1. és 2. fütőkör, valamint 1 zóna beltéri termosztáttal - 3. fütőkör.

1	Külső hőérzékelő - kazán M2 kapocsléc (4-5)	5	A 2. fűtési kör beltéri egysége - kazán M2 kapocsléc (1-2-3)
2	Az 1. fűtési kör szolenoidja vagy zónaszabályzó szivattyúja (QX21-N)*	6 A	3. fűtési kör külső tápellátású szolenoidja vagy szivattyúja
3	Az 1. fűtési kör beltéri egysége - kazán M2 kapocsléc (1-2-3) 7		A 3. fűtési kör beltéri termosztátja (a csatlakoztatást lásd a 7.1 fejezetben)
4	A 2. fűtési kör szolenoidja vagy zónaszabályzó szivattyúja (QX22-N)*

* Az AVS 75 nem képes a háromutas szolenoid közvetlen vezérlésére. Erre a célra váltórelé alkalmazása szükséges.

A 3. és 5. sz. beltéri egységek párhuzamosak.

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hömérsékletét. A 4. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ	PROGRAMSOR	BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	5715	Be	A 2. fűtési kör engedélyezése
	5721	Be	A 3. fűtési kör engedélyezése
	5977	Helyiségtermosztát HC3	A 3. fűtési kör termosztátjának engedélyezése (M1 kapocsléc 1-2 csatlakozói)
	6020	Multifunkcionális	-
	6030	HC1 fűtési kör sziv. Q2	Az 1. fűtési kör szivattyújának/szolenoidjának vezérlése
	6031	HC2 fűtési kör sziv. Q6	A 2. fűtési kör szivattyújának/szolenoidjának vezérlése
FÜTÉSI KÖR 1	742	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (1. fűtési kör)
FÜTÉSI KÖR 2	1042	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (2. fűtési kör)

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hömérsékletét. Amennyiben a B szabályzógomb elfordításával a kijelzőn a helyiség hömérséklete helyett az előremenő fűtési hömérséklet jelenik meg, a 742, az 1042 és az 1034 paraméter értékének beállítása nem történt megfelelően.

6.2 5. ELRENDEZÉS

Három zóna beltéri egységgel - 1., 2. és 3. fütökör

1	Külső hőérzékelő - kazán M2 kapocsléc (4-5)	5	A 2. fűtési kör beltéri egysége - kazán M2 kapocsléc (1-2-3)
2	Az 1. fűtőkör szolenoidja (QX21-N)*	6	A 3. fűtési kör szolenoidja (QX23-N)*
3	Az 1. fűtési kör beltéri egysége - kazán M2 kapocsléc (1-2-3)	7	A 3. fűtési kör beltéri egysége - kazán M2 kapocsléc (1-2-3)
4	A 2. fűtési kör szolenoidja (QX22-N)*

* Az AVS 75 nem képes a háromutas szolenoid közvetlen vezérlésére. Erre a célra váltórelé alkalmazása szükséges.

A 3 - 5. és a 7. sz. beltéri egységek párhuzamosak.

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hömérsékletét. A 4. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAM	AMSOR PARAMÉTER	BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	5715	Fűtési kör 2	BeA 2. fűtési kör engedélyezése
	5721	Fűtési kör 3	BeA 3. fűtési kör engedélyezése
	5977	Funkció bemenet H5	NincsA termosztát letiltása az M1 (1-2) kapocsléc
	6020	Az 1. bővítőelem funkciója	Multifunkcionális-
	6030	Relé QX21 modul 1	HC1 fűtési kör sziv. Q2Az 1. fűtési kör szivattyújának/ szolenoidjának vezérlése
	6031	Relé QX22 modul 1	HC2 fűtési kör sziv. Q6A 2. fűtési kör szivattyújának/ szolenoidjának vezérlése
	6032	Relé QX23 modul 1	HC3 fűtési kör sziv. Q20A 3. fűtési kör szivattyújának/ szolenoidjának vezérlése
FÜTÉSI KÖR 1	742	Az előremenő fűtési vízhőmérséklet beállítása a beltéri termosztáttal	---Az előremenő vízhőmérséklet szabályzás engedélyezése (1. fűtési kör)
FÜTÉSI KÖR 2	1042	Az előremenő fűtési vízhőmérséklet beállítása a beltéri termosztáttal	---Az előremenő vízhőmérséklet szabályzás engedélyezése (2. fűtési kör)
FÜTÉSI KÖR 3	1342	Az előremenő fűtési vízhőmérséklet beállítása a beltéri termosztáttal	---Az előremenő vízhőmérséklet szabályzás engedélyezése (3. fűtési kör)

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hömérsékletét. Amennyiben a B szabályzógomb elfordításával a kijelzőn a helyiség hömérséklete helyett az előremenő fűtési hömérséklet jelenik meg, a 742, az 1042vagy az 1342 paraméter értékének beállítása nem történt megfelelően.

7. A BELTÉRI TERMOSZTÁT ELEKTROMOS CSATLAKOZTATÁSA

A hömérséklet minden fütökör esetében azonos.

A relék végállás mikrokapcsolóval ellátott szelepekkel kiválthatók.

7.1 1. ESET - Egy beltéri termosztát csatlakoztatása magas hőmérsékletű zónában.

Csatlakoztassa a beltéri termosztátot a külső elektromos hálózathoz (230 V), amely majd a zónaszabályzó szelepet (vagy a szivattyút) táplálja, a relé tekercsét pedig a kazán M1 kapocslécének 1-2 kivezetéséhez.

L T.A. M1 1 2 RE M V N CG_2310

7.2 2. ESET - Beltéri termosztátok csatlakoztatása több magas hömérsékletű zónából álló rendszerhez.

A beltéri termosztátokat párhuzamosan csatlakoztassa a külső elektromos hálózathoz (230 V), amely majd a zónaszabályzó szelepeket (vagy szivattyúkat) táplálja, a relék tekercseit pedig szintén párhuzamossan csatlakoztassa a kazán M1 kapocslécének 1-2 kivezetéséhez.

M1 N 1 2 n T.A. T.A. 1 2 RE M V RE M V RE M V CG_2310

7.3 3. ESET - Beltéri termosztátok csatlakoztatása több magas hömérsékletű zónából álló rendszerhez.

A beltéri termosztátokat párhuzamosan csatlakoztassa a külső elektromos hálózathoz (230V), amely majd a zónaszabályzó szelepeket (vagy szivattyúkat) táplálja, a relék tekercseit pedig szintén párhuzamosan csatlakoztassa az AVS 75 egység H2 és M relé kivezetéseihez.

7.4 4. ESET - Beltéri termosztátok csatlakoztatása több alacsony hömérsékletű zónából álló rendszerhez.

A beltéri termosztátokat párhuzamosan csatlakoztassa a külső elektromos hálózathoz (230V), amely majd a zónaszabályzó szelepeket táplálja, a mikrokapcsolókat pedig szintén párhuzamosan csatlakoztassa az AVS 75 egység H2 és M kivezetéseihez.

L 1 T.A. T.A. T.A. 2 n AVS75 H2 M N M VM VM V CG_2310

8. NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER

Ebben a rendszerben az AVS 75 egység a napkollektor kör szivattyújának és a napkollektor és a víztartály (a napkollektor körhöz tartozó) hőérzékelőjének vezérlésére alkalmas az alábbi elrendezésben:

1	A napkollektor B31 érzékelője (BX22-M)	3	A napkollektor kör Q5 szivattyúja (QX23-N)
2	A napkollektor B6 érzékelője (BX21-M)	4	a tartály B3 hőérzékelője - kazán M2 kapocsléc (9-10)

Ehhez az alkalmazáshoz speciális hőérzékelőkre van szükség (tartozék).

A 4. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ	PROGRAMSOR	BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	6020	Napkollektor HMV	A napkollektoros üzemmód engedélyezése

Ekkor megjelennek a beállítandó paraméterek. Vákuumcsöves napkollektor esetén aktiválja a speciális védelem funkciót (3830, 3831 paraméterek):

MENÜ PROGRAMSOR ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	3810	Alapbeállítás 8°C	A napkollektor és a hőérzékelő közötti hőmérséklet-különbség a napkollektor szivattyújának aktiválásához
	3811	Alapbeállítás 4°C	A napkollektor és a hőérzékelő közötti hőmérséklet-különbség a napkollektor szivattyújának kikapcsolásához
	3850	Alapbeállítás “---”	Hőmérséklet, amely felett a napkollektor szivattyúja keringet (kizárólag akkor, ha a tartályban lévő víz nem éri el maximális hőmérsékletét)

Belépés a 3.

menüpontba

(5.2 fejezet)

NAPKOLLEKTOR	3830	Alapbeállítás “---”	A napkollektor szivattyú letiltásának maximális időtartama, ha a hőmérséklet eléri a maximális értéket (3850 paraméter) a minimális keringetési idő alatt (3831 paraméter)
	3831	Alapbeállítás 30s	A napkollektor szivattyújának minimális keringetési időtartama

Amikor a kijelzőn a ➕ jelzés kerül feltüntetésre azt jelenti, hogy a szolár berendezés működik és a vízmelegítő melegszik.

9. PARAMÉTEREK BEÁLLÍTÁSA

9.1 FÜTÉSI RENDSZER

Vezérlöpanel			1., 2., 3. FÜTÉSI KÖRÖK MENÜ		Gyári érték	Minimum	Maximum
CR1	CR2	CR3
700	1000	1300	Kikapcsolva-temperáló fütés: a kazán bekapcsol, ha a beltéri hőmérséklet 6°C alá csökkenAutomatikus: a fütendő helyiség hőmérséklete a beállított idősávtól függCsökkentett: a fütendő helyiség hőmérséklete a csökkentett hőmérsékletKomfort: a fütendő helyiség hőmérséklete a komfort hőmérséklet	-	Komfort	-	-
710	1010	1310	Beltéri komfort hőmérséklet	°C	20	Csökkentett	Maximális komfort
712	1012	1312	Csökkentett beltéri hőmérséklet	°C	16	Fagyálló	Komfort
714	1014	1314	Beltéri hőmérséklet temperáló fütés esetén	°C	6	4	Csökkentett
720	1020	1320	A kültéri hőérzékelő éghajlati görbéjének kiválasztása	-	1,5	0,1	4
730	1030	1330	Kültéri hőérzékelő esetén és automata üzemmódban a fütés (BE-KIKAPCSOLÁSA) a beállított (kültéri) hőmérséklet funkcióban	°C	---	8	30
740	1040	1340	Az előremenő fütési vízhőmérséklet minimális értéke(pl. aktív előremenő vízhőmérséklet szabályozás funkció esetén)	°C	25	8	Alapjel max
741	1041	1341	Az előremenő fütési vízhőmérséklet maximális értéke(pl. aktív előremenő vízhőmérséklet szabályozás funkció esetén)	°C	80	Alapjel minimum	95
742	1042	1342	Az előremenő fütési vízhőmérséklet beltéri egység használata esetén( --- = előremenő fütési vízhőmérséklet szabályozás engedélyezése)	°C	80	Alapjel minimum	Alapjel max
750	1050	1350	A kültéri hőmérséklet figyelembe vételének mértéke a beltéri hőmérséklet beállításkor (környezeti hőmérséklet függvény):--- %: csak kültéri1..99 %: kültéri beltéri kompenzációval100 %: csak beltéri	%	50	1	100
760	1060	1360	A kazán kikapcsolása a beállított beltéri hőmérséklet felett	°C	0,5	0,5	4
809	1109	1409	A kazánszivattyú és a fütési kör szivattyúja 24 óráig bekapcsolva vannak	-	nem	-	-
834	1134	1434	Az alacson hőmérsékletű zóna keverőszelepének zárási ideje	s	180	30	873
850	1150	1450	Javasolt a “kézi” üzemmód	-	ki
851	1151	1451	Az előremenő fütési vízhőmérséklet burkolat szárításhoz	°C	25	0	95
855	1155	1455	A burkolatszárítás funkció aktuális előremenő fütési vízhőmérséklete	°C	-	-	-
856	1156	1456	A hét azon napja, amelyen a burkolatszárítás funkció bekapcsol	-	-	-	-

CR = Circuito di Riscaldamento (Fütési kör)

9.2 HASZNÁLATI MELEGVÍZ RENDSZER

Vezérlőpanel	HASZNÁLATI MELEGVÍZ KÖR MENÜ		Gyári érték Minimum Maximum
1600	Funkciók jelentése Ki = a beállítási érték azonos a temperáló fütés beállított értékkel Be = névleges beállítási érték eco = előmelegítő letiltva	-	be - -
1610	A használati melegvíz hőmérséklet alap beállítási értéke	°C	60	35	60
1612	A csökkentett használati melegvíz hőmérséklet beállítási értéke	°C	35	8	60
1620	Az ütemezés engedélyezése	-	24h/nap	-	-
1640	Az antilegionella funkciók magyarázata: Ki Időszakosan Rögzített nap	-	ki	- -
1641	Két antilegionella ciklus között eltelt napok száma (1...7)	-	7	-	-
1642	Az antilegionella funkció aktiválásának napja (hétfő...vasárnap)	-	Hétfő	-	-
1644	Az antilegionella funkció aktiválásának időpontja	-	--;--	-	-
1660	A használati melegvíz keringető szivattyú használata	-	HMV engedélyezés	-	-
1663	A használati melegvíz szivattyú kikapcsolási hőmérséklete	°C	45	8	60

9.3 KÜLÖNBÖZÖ PARAMÉTEREK

Vezérlőpanel	BEÁLLÍTÁS MENÜPONT	Gyárl érték
5710	A 1. fütési kör engedélyezése	be
5721	A 3. fütési kör engedélyezése	ki
5730	A használati melegvíz keringető szivattyú beállítása (tárolóból vagy igény szerint)
5731	Az aktuátor típusa a használati melegvíz elsőbbség vezérléséhez	Váltószelep
5970	A használati melegvíz elsőbbség hőérzékelője (igény szerinti használati melegviz esetén)	-
5971	A kontaktor alaphelyzete	-
5973	A használati melegvíz hozam meghatározásának paraméterei	-
5974		-
5975		-
5976		-
5977	Az egyik fütési kör beltéri termosztátjának bemenete	Az 1. zóna beltéri termosztátja
5978		-
6020	Multifunkcionális: a bemenetek és kimenetek beállítása manuálisan történhet Fütési kör 1, 2, 3: kevert vizes zónát vezérel (1., 2. vagy 3. - 5. fejezet)	-
6021	Visszatérő hőm. szabályozó: nem használatos	-
6022	Napkollektor HMV: 2 hőérzékelős és egy szivattyús napkollektoros rendszert vezérel (7. fejezet)Primer szab./rsz. sziv.: nem használatos	-
6024	Az alacsony hőmérsékletű zóna biztonsági termosztátjának bemenete (1. modul)	-
6026	Az alacsony hőmérsékletű zóna biztonsági termosztátjának bemenete (2. modul)	-
6028	Az alacsony hőmérsékletű zóna biztonsági termosztátjának bemenete (3. modul)	-
6030...6038	Lásd a 9. fejezetet	-
6040...6045	Lásd a 9. fejezetet	-
6046...6068	Lásd a 9. fejezetet	-
6097	A napkollektorhoz használt hőérzékelő típusa	Pt 1000
6200	A kazánban és az alkatrészekben alkalmazott hőérzékelők elmentése (4. fejezet)	-
6212	Termékinformációk	-
6213	Termékinformációk	-
6215	Termékinformációk	-
6217	Termékinformációk	-
6230	Termékinformációk	-
6231	Termékinformációk	-
6704	A belső kódok megjelenítésének engedélyezése	igen
6705	A hiba belső kódja megjelenítve	-
6706	A gázkör azon szakasza, ahol a meghibásodás történt	-
6710	Külső riasztás újraindítása (9. fejezet)	nem
6800	Utolsó hiba	-
6805	Az utolsó hiba belső kódja	-
6806	A gázkör azon szakasza, ahol az utolsó meghibásodás történt	-
6810-tól 6996-ig	A korábbi hibák listája	-

10. KÜLÖNBÖZÖ FUNKCIÓK

Az előbbiekben bemutatott beállítások mellett a bemenetek és kimenetek definiálása is lehetséges, a rendszer igényeinek megfelelően. A következő példákban a QX21 relé és a BX21 hőérzékelő szerepel, azonban ugyanaz vonatkozik a QX22 és a QX23 relére, valamint a BX22 hőérzékelőre. Az egységet minden esetben „Többfunkciós” üzemmódba kell állítani.

MENÜ PROGRAM	AMSOR PARAMÉTER	BEÁLLÍTANDÓ ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	6020 Az 1.	bővítőelem funkciója Multifunkciónális A napkollektoros		üzemmód engedélyezése

10.1 HASZNÁLATI MELEGVÍZ KERINGETŐ SZIVATTYÚ

Amennyiben a használati melegvíz előállítása külön vízkörben történik, lehetséges a keringető szivattyú szabályzása. A funkció engedélyezéséhez a használati melegvíz ütemezés használata kötelező. A veszteség minimalizálása érdekében a funkció 10 percre aktiválja a szivattyút, amit 20 perc szünet követ. A vezérlőpanel segítségével, a 4. fejezetben leírtak alapján lépjen be a 2. menüpontba:

MENÜ	PROGRAMSOR	ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	6030	Cirkulációs szivattyú Q4	A használati melegvíz keringető szivattyú engedélyezése (QX21 relé)
	6040	HMV cirk.érzékelő B39	A használati melegvíz keringető szivattyú hőérzékelőjének engedélyezése (BX21 hőérzékelő)
HASZNÁLATI MELEGVÍZ	1663	gyári érték = 45°C	A használati víz hőmérséklete, amely alatt a szivattyú működik (a keringetés beállítási értéke)

10.2 NAPKOLLEKTOROS RENDSZER MEDENCEFÜTÉSHEZ

A medence fütése napkollektoros rendszerrel a következő módon történhet.

1	A napkollektor B31 érzékelője (BX22-M)	5	A medence szivattyúja (QX21-N)
2	A napkollektor B6 érzékelője (BX21-M)	6	A medencefűtés visszatérő vezetékének hőérzékelője – kazán M2 kapocsléc
3	A napkollektor kör Q5 szivattyúja (QX23-N)	7	Medence
4	A víztartály B3 hőérzékelő - kazán M2 kapocsléc (9-10)

Ehhez az alkalmazáshoz speciális hőérzékelőkre van szükség (tartozék).

Végezze el a baállítást a 8. fejezetben leírtak szerint. Ekkor a rendszer alkalmassá válik használati melegvíz szolár panellel való előállítására. A vezérlőpanel segítségével, a 4. fejezetben leírtak alapján lépjen be a 2. menüpontba:

MENÜ	PROGRAMSOR	ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	5931	Uszoda érzékelő B13	A medence hőérzékelőjének engedélyezése (BX2 hőérzékelő bemenet)
	6030	Napk.szab.egys. uszoda K18	A szivattyú engedélyezése a medence fűtésére (QX21 relé)
HASZNÁLATI MELEGVÍZ	6046 Uszoda szolár fűt.eng.		Aktiválás a medence fűtéséhez(például úszó vagy kézi vezérlés)

Fontos a H2 csatlakozás használata, mivel a rendszer kizárólag akkor engedélyezi a medencével való hőcserét, ha ez utóbbi engedélyezi azt, ezáltal biztosítva a rendszer megfelelő működését. Győződjön meg arról, hogy a medence fel van töltve vízzel, és megfelelően üzemel.

10.3 ÁLTALÁNOS HÓIGÉNY

Az általános höigény olyan höigény, amely nem a rendelkezésre álló három fütőkör egyikéböl és/vagy a használati melegvíz körböl származik. Ez az igény a külső höigény, amely külső egységek höigényének kielégítésére szolgál, például egy medence vizének felmelegítésére.

A funkció aktiváláshoz a következő beállítást kell elvégezni. A vezérlőpanel segítségével, a 4. fejezetben leírtak alapján lépjen be a 2. menüpontba:

MENÜ PROGRAM	MSOR PARAMÉTER ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	6030 Relé	QX21 modul 1	Fogy.köri sziv. VK1 Q5	1. külső hőigény szivattyújának engedélyezése
	6046 Funkció bemenet H2 modul 1		Fogyasztói igény VK1	1-es jelű külső hőigény kontaktus
FOGYASZTÓI KÖR 1	1859	Az 1. fogyasztó előremenő fűtési vízhőmérsékletének beállítási értéke	gyári érték = 70^ C	Az előremenő fűtési víz hőmérséklete 1. külső hőfogyasztóhoz

Amennyiben a höigény jelzése a 0-10 V-os analóg bemeneten keresztül érkezik, a 6046 paramétert a következőképpen kell beállítani: „Külső höigény CR1 10V”. Továbbá a jel típusát a paraméterek segítségével kell beállítani:

6049

Feszültség érték 1H2 modul 1

6050

Működési ért.1 H2modul 1

6051

Feszültség érték 2 H2modul 1

6052

Működési ért.2 H2modul 1

10.4 TOVÁBBI BEÁLLÍTÁSOK

Az alábbiakban a további beállításokat foglaljuk össze:

QX21 relé

Riasztás kimenet K10	Riasztó (pl. társasház)
Rendszer szivattyú Q14	A szivattyú aktív minden hőigény vagy külső hőigény esetén
Időprogram 5 K13	Kontaktus a külső időzítőhöz
Hűtési igény K28	Hűtési igény az 1. hűtési körből
Víz feltöltés K34	Automata melegvíz töltőszelep
Ventilátor leállítás K38	A külső ventilátor vezérlése

BX 21 hőérzékelő

Puffer érzékelő B4	A puffertartály felső hőérzékelője
Puffer érzékelő B41	A puffertartály alsó hőérzékelője
Puffer érzékelő B42	A puffertartály közepső hőérzékelője

H2 bemenet

Hiba/riasztás üzenet	Külső riasztásjelzés
Kazán áramláskapcsoló	A kazán áramlásszabályzó vezérlése (csak abban az esetben használható, ha még nincs a kazánban)
Kazán hőmérséklet határoló	A kazán termosztátjának vezérlése (csak abban az esetben használható, ha még nincs a kazánban)
Fogyasztói igény VK1 10V	1. külső hőigény 0-10V jellel (*)
Nyomásmérés 10V	Nyomásmérés 0-10V jellel (*)
Előválasztott kimenet 10V	A kazán teljesítményének szabályzása 0-10V jellel (*)

* A funkciók használatához az analóg jel beállítása szükséges az alábbi paraméterek segítségével a Távvezérlő Beállítások menüpontjában:

6049

Feszültség érték 1H2 modul 1

6050

Működési ért.1 H2 modul 1

6051

Feszültség érték 2H2 modul 1

6052

Működési ért.2 H2 modul 1

A bemutatott beállítások a rendszer további reléire/hőérzékelőire/bemeneteire is vonatkoznak, mint például a QX1 relére (5890-es sor), illetve a BX2 (5931-es sor) és a BX3 (5932-es sor) hőérzékelőkre.

1. HIBAÜZENETEK

E	Hibaüzenet A hiba leírása
10	Külső hőérzékelő	Fűtőkör indokolatlanul bekapcsolt (termosztát, beltéri vagy kültéri egység), illetve a külső hőérzékelő hibás
84	BSB, hivatkozási szám összeférhetetlenség	2 vagy annál több beltéri egységet használnak ugyanabban a fűtési körben
98 1.	kiegészítő modul Nem találja vagy nem ismeri fel az AVS 75 egységet
99 2.	kiegészítő modul Nem találja vagy nem ismeri fel az AVS 75 egységet
373 3.	kiegészítő modul Nem találja vagy nem ismeri fel az AVS 75 egységet
30	Fűtési előremenő vezeték 1. hőérzékelője Nem ismeri fel a kevert vizes kör 1. hőérzékelőjét
32	Fűtési előremenő vezeték 2. hőérzékelője Nem ismeri fel a kevert vizes kör 2. hőérzékelőjét
260	Fűtési előremenő vezeték 3. hőérzékelője Nem ismeri fel a kevert vizes kör 3. hőérzékelőjét
335	BX21 nem működik BX21 hőérzékelő nincs beállítva
336	BX22 nem működik BX22 hőérzékelő nincs beállítva
324	BX azonos hőérzékelők Kettő vagy több hőérzékelő ugyanazzal a funkcióval
52	HMV 2. hőérzékelő Nem ismeri fel a napkollektoros használati melegvíz rendszer hőérzékelőjét
73	Napkollektor 1. hőérzékelője Nem ismeri fel a napkollektor hőérzékelőjét
57	HMV keringető hőérzékelő Nem ismeri fel a használati melegvíz keringető hőérzékelőjét
243	Medence hőérzékelője Nem ismeri fel a medence hőérzékelőjét
25	Fatüzelésű kazán hőérzékelője	Nem ismeri fel a biomassza tüzelésű kazán hőérzékelőjét
346	Nem találja a Q10 kazán szivattyút	Nem ismeri fel a biomassza tüzelésű kazán szivattyúját

1. MÜSZAKI JELLEMZÖK

Tápellátás	Tápfeszültség	AC 230 V (±10 %)
	Tápellátás frekvenciája	50/60 Hz
	Felvett teljesítmény	4 VA
	Tápellátás biztosítéka (Tápellátás és kimenetek)	max. 10 AT
Vezetékezés	merev vagy flexibilis vezeték (sodorva vagy érvég hüvellyel)	-
	egyeres	0,5...2,5 mm ^2
	kéteres	0,5...1,5 mm ^2
Üzemi adatok	A szoftver osztálya	A
	Üzemmód EN 60 730	1b (automata üzemmód)
Bemenetek	Digitális bemenet: H2	-
	alacsony feszültség védelem a feszültségmentes kontaktusokon	-
	alacsony feszültségű kontaktus	-
	nyitott feszültség	DC 12 V
	zárt áram	DC 3 mA
	Analog bemenet: H2	-
	alacsony feszültség védelem	-
	tartomány	DC 0..10 V
	belső ellenállás	>100 kΩ
	L bemenet	AC 230 V (±10%)
	belső ellenállás	>100 kΩ
	Érzékelő bemenet: BX21-BX22	NTC 10k
	megfelelő összekötő vezeték méretek (réz)	-
	keresztmetszeti terület	mm ^2	0,25	0,5	0,75	1,0	1,5
	maximális hosszúság	m	20	40	60	80	120
Kimenetek	Relé kimenet	-
	áram tartomány	AC 0,02...2 (2) A
	maximális bekapcsolási áram	15 A 1 s-nél rövidebb ideig
	maximális áram (a reléken összesen) AC 6 A
	feszültség tartomány	AC 24...230 V (a feszültségmentes kontaktusokon)
Interfész	BSB	2 vezetékes, nem felcserélhető
	egységek közötti távolság - perifériás rendszerek	max. 150 m
	összhossz	max. 300 m (a vezeték maximális kapacitása 60nF)
	vezeték keresztmetszeti területe	0,5 mm ^2
A csoportban vezérelhető kazánok száma maximum		16

CUPRINS

SEMNIFICATIA SIMBOLURILOR 87

1. INTRODUCERE 88

2. DESCRIEREA ACCESORIULUI....88

2.1 CERINTE PENTRU INSTALAREA PE PERETE....88

2.2 INSTALAREA PE PERETE....88

1. REALIZAREA CONEXIUNILOR ELECTRICE 88
