MANUAL DE UTILIZADOR 50 F Baxi

DESCRIÇÃO SÍMBOLOS 155

1. INTRODUÇÃO 156

2. DESCRÊNCIA DO ACESSORIO....156

2.1 REQUISITOS PARA INSTALAÇÃO MURAL....156

2.2 INSTALAÇÃO MURAL....156

1. LIGAÇÕES ELÉTRICAS 156

3.1 LIGAÇÃO ELÉTRICA À CALDEIRA....156

3.2 LIGAÇÃO ELÉTRICO DE ACESSÓRIOS EXTERNOS ....157

1. ACESSO AOS PARÂMETROS ....159

2. INSTALAÇÃO MISTA DE AQUECIMENTO 159

5.1 ESQUEMA 1....160

5.2 ESQUEMA 2....161

5.3 ESQUEMA 3....162

1. INSTALAÇÃO DE AQUECIMENTO POR ZONAS 163

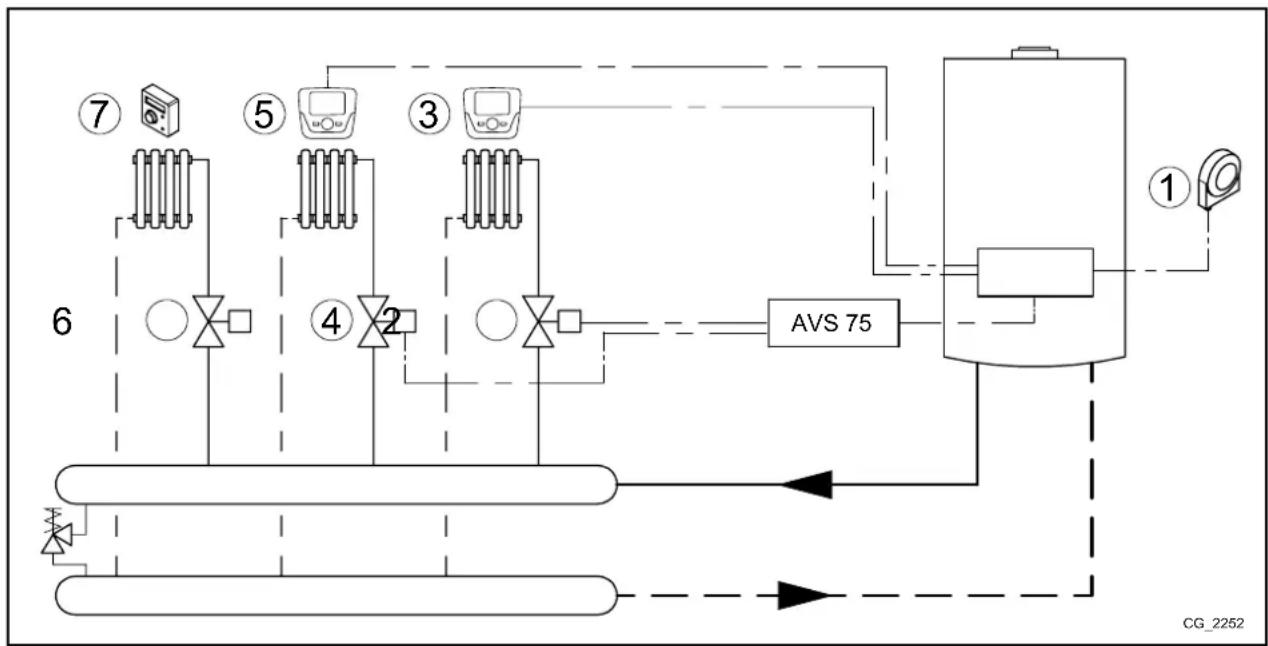

6.1 ESQUEMA 4....163

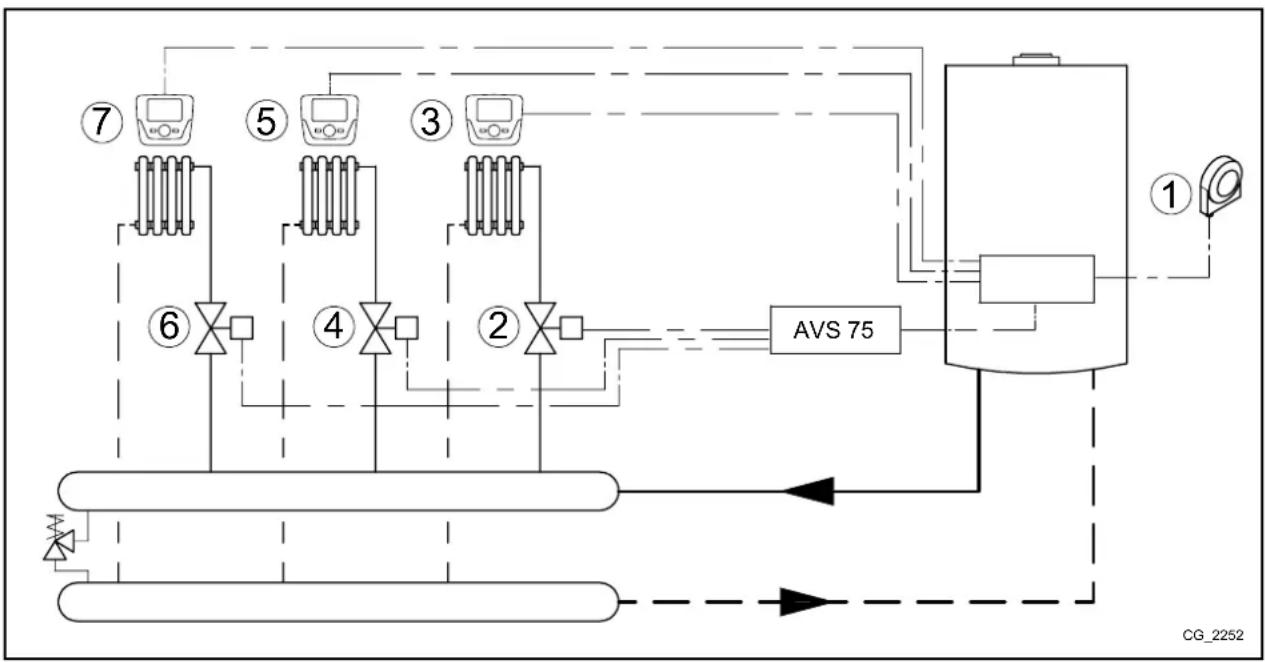

6.2 ESQUEMA 5....164

1. LIGAÇÃO ELÉTRICA DO TERMÓSTATO AMBIENTE .....165

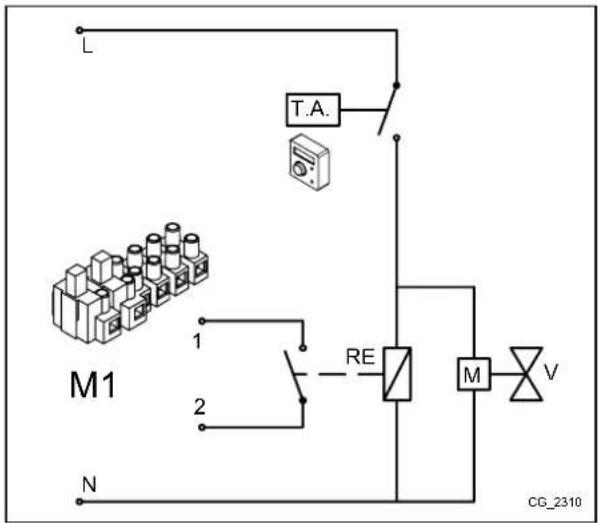

7.1 CASO - 1 - Ligação de um termóstato ambiente numa zona a alta temperatura....165

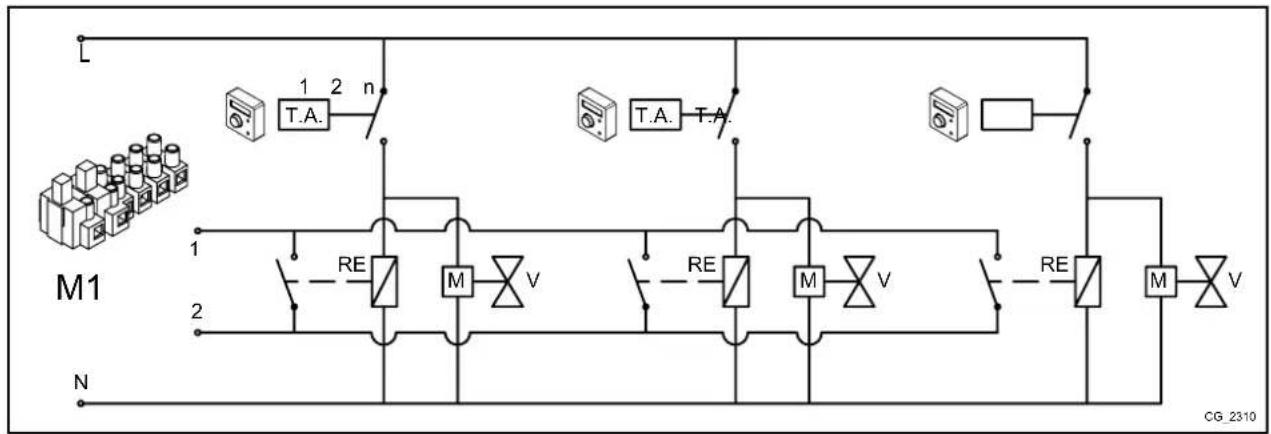

7.2 CASO - 2 - Ligação dos termóstatos ambiente para uma instalação multizona a alta temperatura....165

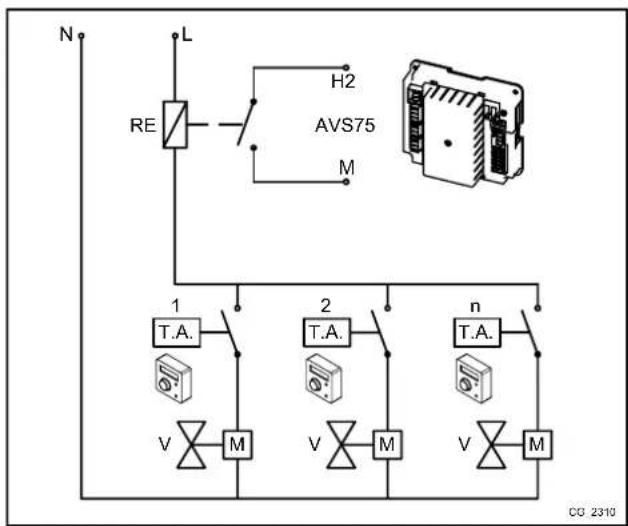

7.3 CASO - 3 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura....165

7.4 CASO - 4 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura com microinterruptores de fim de cursa nas válvulas de zona....166

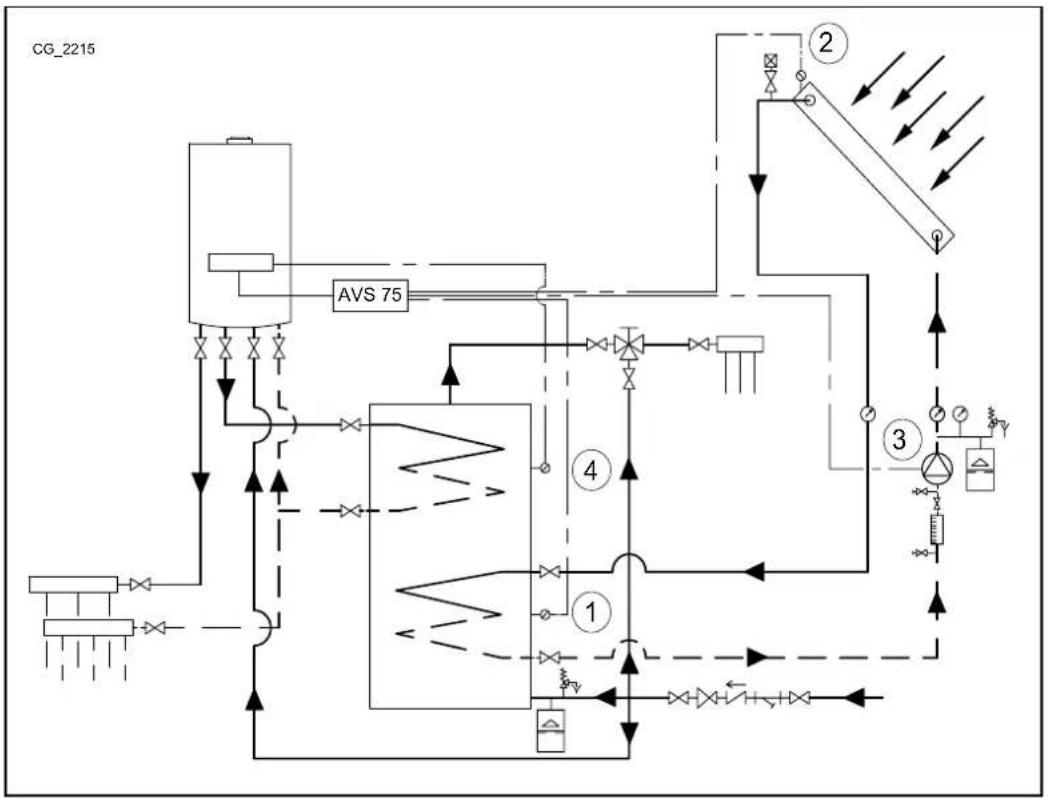

1. INSTALAÇÃO SOLAR SANITÁRIA....166

2. AJUSTAMENTO DE PARÂMETROS 167

9.1 INSTALAÇÃO DE AQUECIMENTO....167

9.2 INSTALAÇÃO SANITÁRIA 168

9.3 PARÂMETROS VÁRIOS....168

1. FUNÇÕES VÁRIAS....169

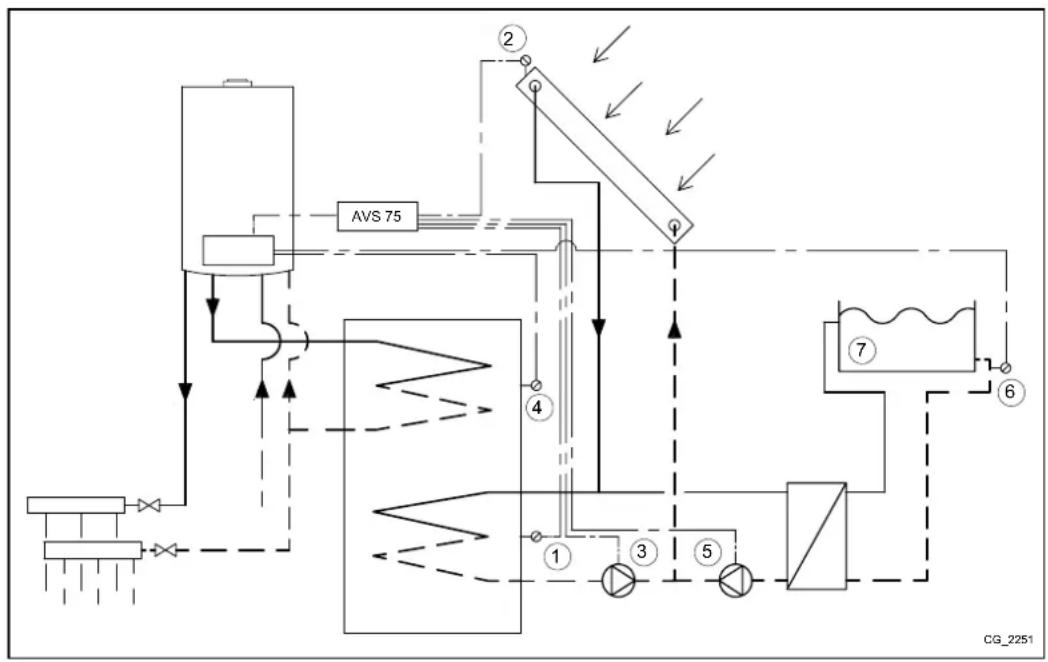

10.2 INSTALAÇÃO SOLAR PARA PISCINA....169

10.3 PROCURA GENÉRICA DE CALOR....170

10.4 OUTRAS CONFIGURAÇÕES....170

1. LISTA ANOMALIAS .... 171

2. CARACTERÍSTICAS TÉCNICAS....171

Na constante ação de melhoramento dos produtos, reserva-se a possibilidade de modificar os dados expressos nesta documentação em qualquer momento e sem aviso prévio. A presente documentação é um suporte informativo e não pode ser considerado como um contrato para terceiros.

DESCRIÇÃO SÍMBOLOS

ADVERTÊNCIA

Risco de danos ou de mau funcionamento do aparelho. Prestar particular atenção às advertências de perigo que referem possíveis danos a pessoas.

PERIGO ALTA TENSÃO

Partes elétricas sob tensão, perigo de eletrocussão.

INFORMAÇÕES IMPORTANTES

Informação a ler com particular atenção, útil para o correto funcionamento da caldeira.

1. INTRODUÇÃO

A caldeira pode gerir de forma independente até três circuitos de aquecimento através da utilização de acessórios externos como a unidade ambiente, controlo remoto e módulo externo. A eletrónica que equipa esta caldeira compreende uma ampla gama de funções para a personalização e gestão dos diversos tipos de instalação. Para o correto funcionamento do sistema, é indispensável atribuir a cada acessório utilizado um número (de 1 a 3) que permita à placa da caldeira reconhecê-lo.

Para a utilização do acessório AVS75.391 é necessário dispor de um controlo remoto (disponível como acessório).

2. DESCRIÇÃO DO ACESSORIO

Mediante este acessório, o aparelho é capaz de gerir:

• Circuitos de aquecimento a diferentes temperaturas;
• Instalação solar;
• Outras aplicações específicas (aquecimento piscina, bomba de recirculação sanitário, reconhecimento instalação a biomassa, etc).

Tal acessório é capaz de gerir diretamente os componentes do circuito (bomba, sonda de temperatura, válvula misturadora, etc) até um máximo de 3 saídas de relé independentes, 2 sondas de temperatura e 1 entrada de comando. Podem utilizar-se algumas funções pré-definidas que facilitam a configuração da instalação.

Para a realização das configurações descritas é indispensável a utilização de um Controlo Remoto para o ajuste dos parâmetros. Para a alteração de parâmetros e as ligações nas réguas de bornes dopainel de controlo, consultar o manual de instruções da caldeira.

2.1 REQUISITOS PARA INSTALAÇÃO MURAL

Antes de proceder à instalação:

• Cortar a alimentação elétrica.
• Assegurar-se de que existe circulação de ar no exterior da envolvente do acessório, suficiente para dissipar o calor produzido pelo acessório AVS 75.
• À unidade não deve ser exposta a salpicos de água e fontes de calor.

Alimentar eletricamente a unidade só após haver terminado a instalação.

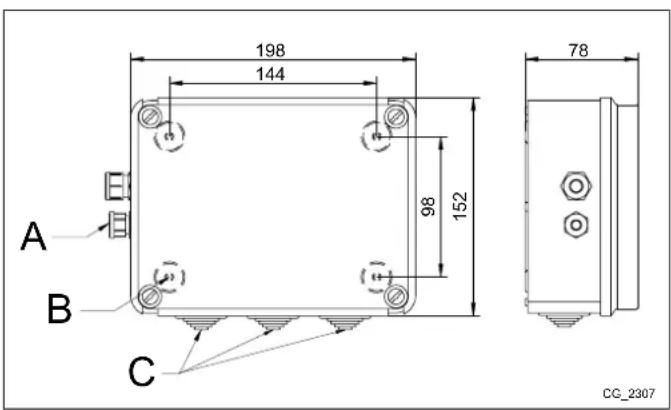

2.2 INSTALAÇÃO MURAL

Instalar o dispositivo numa parede com os dois parafusos de pressão, fornecidos com o acessório, utilizando os orifícios presentes na caixa elétrica. Efetuar a ligação da unidade com a caldeira e com os acessórios como descrito no capítulo 3. Para a fixação ver as dimensões referidas na figura ao lado.

A Bucim para cabo de alimentação

B Orifício para fixação à parede

C Passacabos para acessórios elétricos externos

Alimentar eletricamente a unidade só após haver terminado a instalação.

198 144 98 152 78 A B C CG_2307

3. LIGAÇÕES ELÉTRICAS

Para passagem dos cabos de ligação entre a caldeira e os acessórios utilizar os passacabos existentes na parte inferior da caldeira.

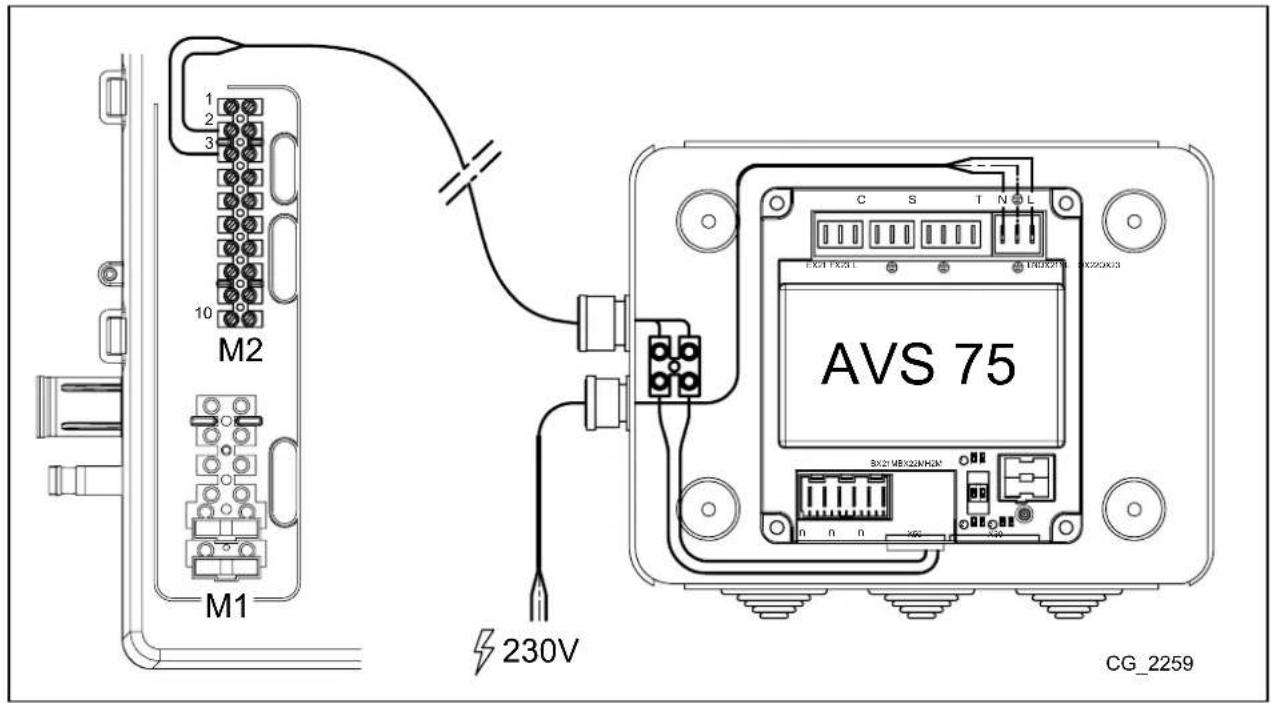

3.1 LIGAÇÃO ELÉTRICA À CALDEIRA

• O dispositivo deve ser ligado eletricamente a uma rede de alimentação 230V\~ monofásica com terra.
• A instalação deve ser efetuada exclusivamente por pessoal qualificado.
• Antes de ligar a alimentação elétrica, assegure-se que todas as ligações elétricas foram executadas corretamente.
  • Leia atentamente tudo quanto se refere no manual da caldeira.
• Ligar a régua de bornes de 2 polos da unidade AVS75 à régua de bornes M2 (2-3) da caldeira utilizando um cabo harmonizado "HAR H05 VV-F" 2X0,5 mm² para um comprimento máximo de 150m.

M2 M1 1 2 3 10 230V AVS 75 CG_2259

3.2 LIGAÇÃO ELÉTRICO DE ACESSÓRIOS EXTERNOS

Para a ligação do AVS75 com os acessórios externos operar como a seguir se indica (utilizar cabos harmonizados "HAR H05 VV-F" com secção de 1 mm2):

CASO CIRCUITO VÁLVULA MISTURADORA (ver esquema cap. 3.2.1)

• Ligar a bomba da zona com válvula misturadora ao conector QX23 do AVS75.
• Ligar a sonda de ida da zona com válvula misturadora ao conector BX21 do AVS75 (QAD36 fornecida).
• Ligar a válvula misturadora ao conector QX22-QX21.
• Ligar o termóstato ambiente ao conector H2 do AVS75.
• Ligar o termóstato de segurança ao conector FX23.

CASO INSTALAÇÃO SOLAR SANITÁRIA (ver esquema cap. 3.2.2)

• Ligar a bombá da instalação solar ao conector QX23 do AVS75.
• Ligar a sonda do acumulador solar ao conector BX22 do AVS75.
• Ligar a sonda dos coletores solares ao conector BX21 do AVS75.

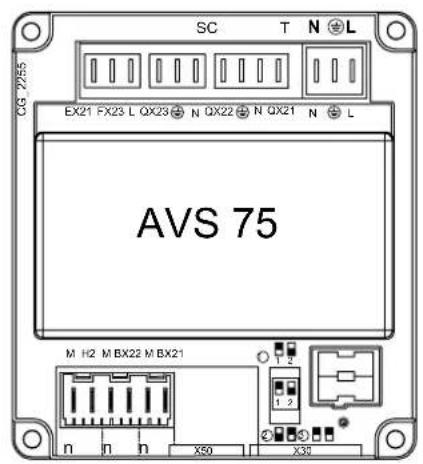

LEGENDA LIGAÇÃO CONECTORES
N4L (L-N)	Alimentação AVS 75
X50	Conector para ligação entre a placa eletrónica SIEMENS e o acessório AVS 75
X30	Conector para ligação com cabo de comunicações a outro acessório.
T (QX214N)	Saída relé 230V programável
T (QX224N)	Saída relé 230V programável
S (QX234N)	Saída relé 230V programável
C (EX21-FX23-L)	Ligação para termóstato de segurança (só para zonas com válvula misturadora)
n (H2-M)	Entrada digital 12VDC ou analógica 0-10VDC programável.
n (BX21-M)	Entrada sonda NTC 10K / Pt1000 programável
n (BX22-M)	Entrada sonda NTC 10K / Pt1000 programável

SC T N ⊕ L EX21 FX23 L QX23 ⊕ N QX22 ⊕ N QX21 N ⊕ L AVS 75 M H2 M BX22 M BX21 n n n X50 X30

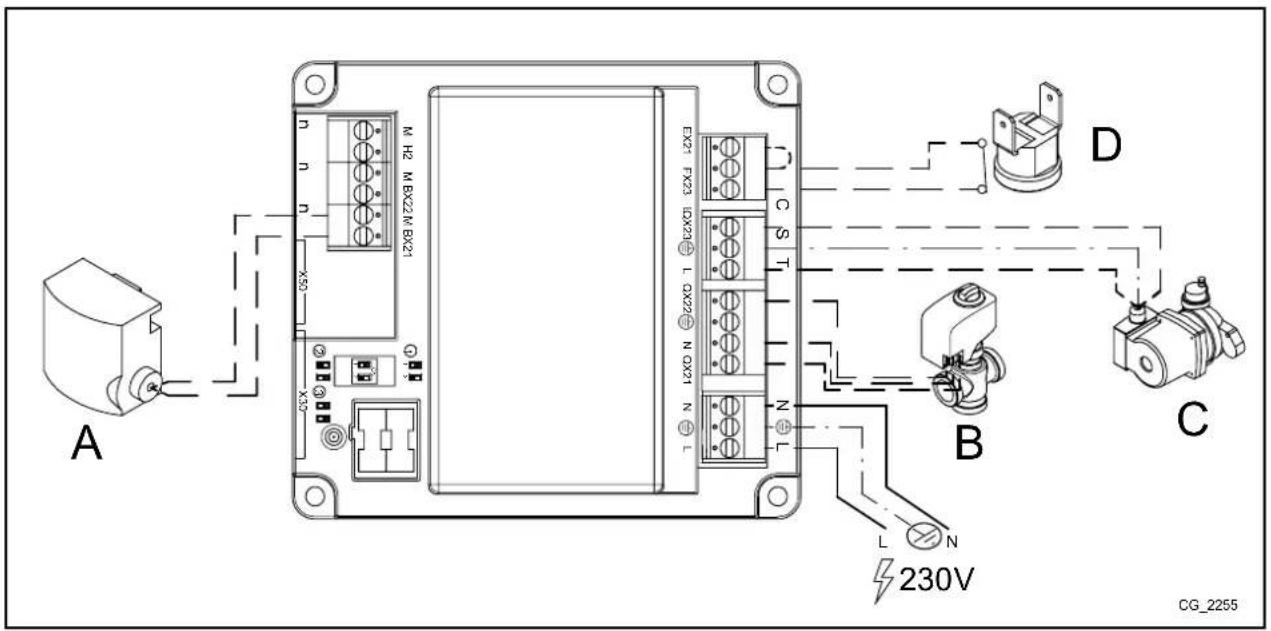

3.2.1 CASO CIRCUITO VÁLVULA MISTURADORA

A SÓNDA DE IDA QAD36 C BOMBA ZONA VÁLVULA MISTURADORA
B	VÁLVULA MISTURADORA	D	TERMÓSTATO DE SEGURANÇA

A M H2 M BX2N BX21 X50 X50 EX21 FX23 IX22 L OX20 N OX21 N C S T D B L N 230V C CG_2255

No caso de zona com válvula misturadora, ligar o termóstato de segurança entre os bornes "FX23 - L" e colocar uma ponte entre os bornes "EX21 - FX23". Deste modo a bomba do circuito conexa ao relé "QX23" é internamente ligada em série ao termóstato de segurança.

Caso seja necessário utilizar a saída relé "QX23" para funções diferentes das previstas para a zona de válvula misturadora, colocar uma ponte entre os bornes "FX23 - L".

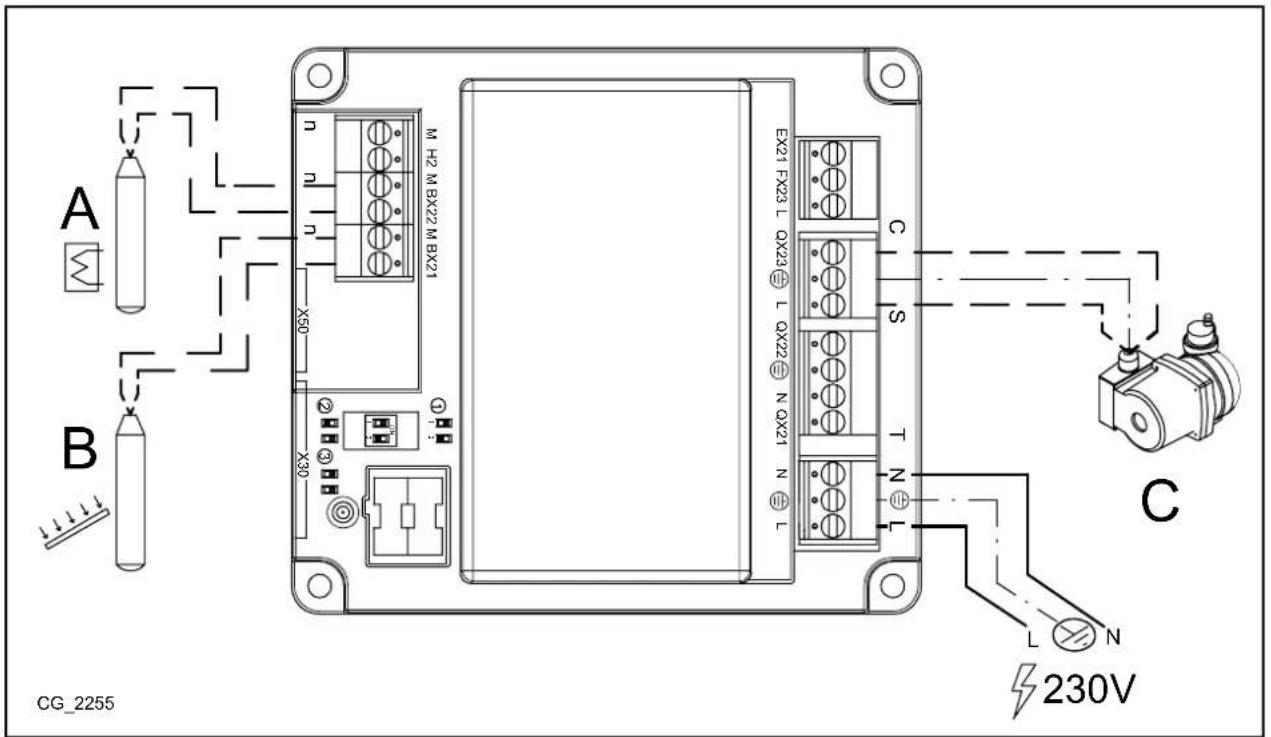

3.2.2 CASO INSTALAÇÃO SOLAR SANITÁRIA

A	SONDA ACUMULADOR (FORNECIDA COMO ACESSÓRIO)	C	BOMBA CIRCUITO SOLAR
B SOND A COLETORES (FORNECIDA COMO ACESSÓRIO)

A B X50 X30 M H2 M BX22 M BX21 EX21 FX23 L OX23 L OX22 N OX21 N N L C S T N L N 230V CG_2255

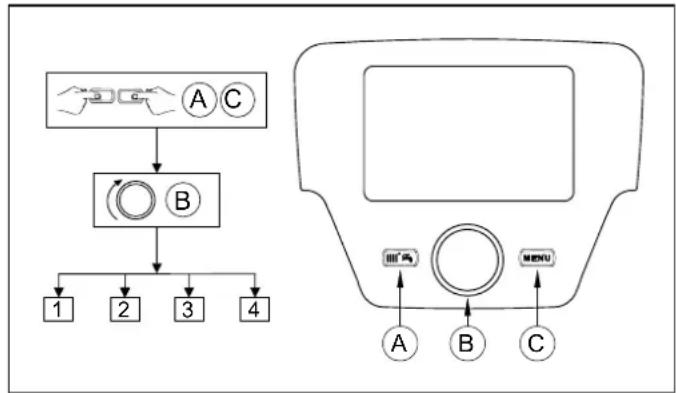

4. ACESSO AOS PARÂMETROS

Para executar o ajuste, entrar no menú parametros do Controlo Remoto como a seguir se indica:

LEGENDA MENU DE FIGURA

1	Utilizador	3	Especialista
2	Arranque	4	OEM

O procedimento para aceder aos quatro menús que permitem programar a placa da caldeira e/ou controlo remoto é o seguinte:

• do menú principal C.
  • A eC (manter premidos cerca de 6 segundos) menú 1-2-3-4 (ver a figura ao lado e a legenda).
• C repetidamente para voltar atrás um menú e até ao menú principal.

FUNÇÃO DOS BOTÕES PARA A MODIFICAÇÃO DE PARÂMETROS

		Menú / percorrer os parâmetros do menú / selecionar o valor do parâmetro
		Entrar no menú selecionado / selecionar o parâmetro a alterar / confirmar o valor selecionado
		Retornar ao menú precedente

Em todas as configurações apresentadas, caso utilize um Controlo Remoto ou então uma unidade ambiente, ajustado como unidade ambiente 1 é possível mandar, além da zona de aquecimento 1, também as funções do sanitário e a espera da caldeira. Ajustando-o como unidade ambiente 2 ou unidade ambiente 3 só será possível mandar respetivamente as zonas de aquecimento 2 e 3. Ver o manual de instruções dos respetivos acessórios para o procedimento de configuração.

No final de cada configuração da instalação, executar o seguinte procedimento para memorização na caldeira dos componentes utilizados.

• Aceder ao menú 2 como descrito no início deste capítulo.
• B Configurazione B B linha do programa 6200 e então B.
  • B Si e então B para confirmar.

No caso do aparelho ser ligado a uma instalação de pavimento radiante deve estar previsto, da responsabilidade do instalador, um termóstato de proteção para salvaguarda da instalação contra sobretemperaturas.

5. INSTALAÇÃO MISTA DE AQUECIMENTO

É possível configurar o acessório AVS 75 para a gestão de um circuito de baixa temperatura. Nesta modalidade o AVS 75 é capaz de controlar a bomba, a válvula misturadora e a sonda de ida do circuito de aquecimento selecionado segundo os esquemas que se seguem.

Para uma instalação a baixa temperatura recomandamos que baixe a temperatura de ajuste máxima da caldeira em aquecimento, ajustando o parâmetro 741 (ver capítulo 8.1) para um valor não superior a 45°C.

Modificar o parâmetro relativo ao tempo de fecho da válvula misturadora de acordo com o modelo utilizado e as instruções seguintes.

Os esquemas que se apresentam a seguir referem-se a caldeiras com potência inferior a 35 kW. Para caldeiras de potência superior deve prever-se um separador hidráulico a jusante da caldeira e as zonas devem estar equipadas com bomba de zona em substituição da eletroválvula.

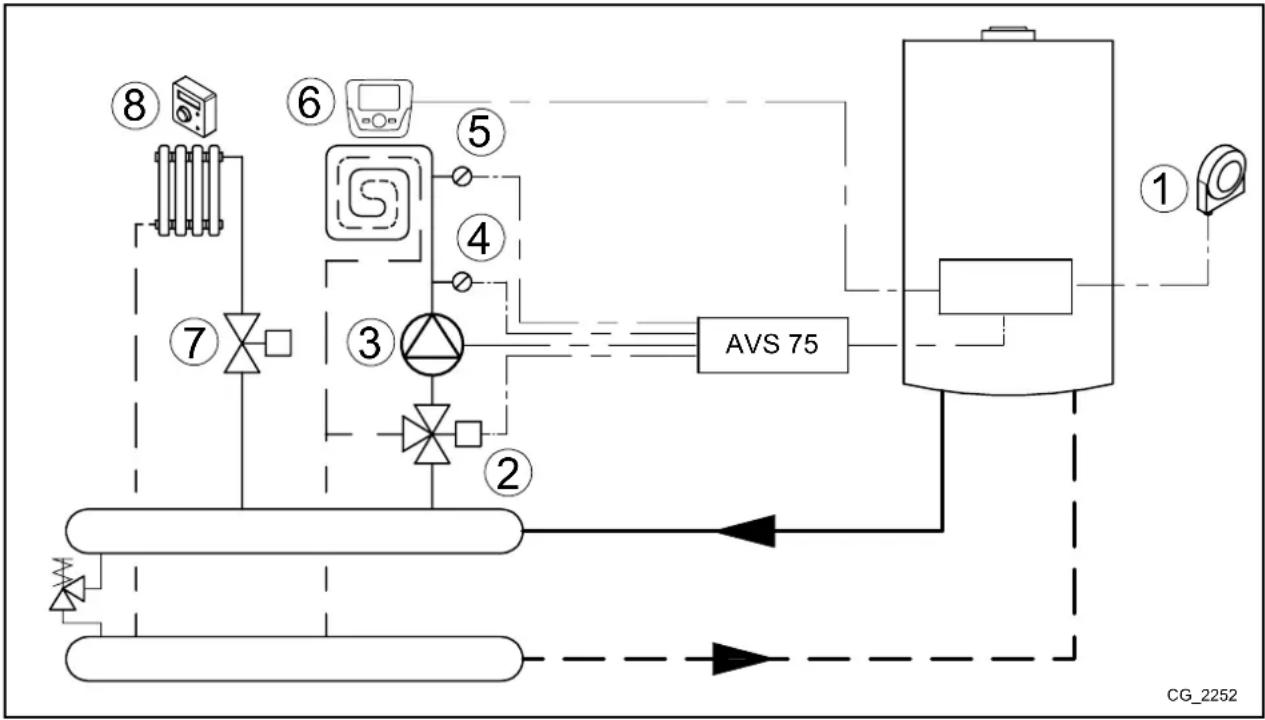

5.1 ESQUEMA 1

Zona de baixa temperatura com unidade ambiente - circuito de aquecimento(1) Zona de alta temperatura com termóstato ambiente - circuito de aquecimento(2)

1 Sonda exterior – régua de bornes M2 (4-5) da caldeira
2 Válvula misturadora zona de baixa temperatura (QX21-N-QX22)
3 Bomba circuito de baixa temperatura (QX23-N)
4 Sonda circuito de baixa temperatura (BX21-M)
5	Termóstato de segurança circuito de baixa temperatura (FX23-L)
6 Unidade ambiente - régua de bornes M2 (1-2-3) da caldeira
7 Eletroválvula ou bomba de zona alta temperatura alimentada externamente
8 Termóstato ambiente zona de alta temperatura (para ligação, ver capítulo 7.1)

Utilizando o controlo remoto entrar no menú 2, como descrito no capítulo 4, e efetuar os seguintes ajustes:

MENÚ	LINHA DO PROGRAMA	VALOR A AJUSTAR DESCRIÇÃO
CONFIGURAÇÃO	5715 Ligado	Habilitação do circuito de aquecimento 2
	5977	Termostato ambiente CAqC2	Habilitação termóstato para o circuito 2 (contacto 1-2 régua bornes M1)
	6020 Circuito AqC 1	Habilitação da zona de baixa temperatura
	6024 Termostato limitad CAqC Entrada	EX21 habilitada como proteção da zona de baixa temperatura
	6046 Bloqueio geração calor Entrada H2	habilitada como proteção da zona de baixa temperatura
CIRCUITO AQC 1	742	---	Habilitação da temperatura de ida modulante (zona de baixa temperatura)
	834	Pré-definido 180 s	Tempo de fecho da válvula misturadora

A unidade ambiente é capaz de controlar diretamente a zona de baixa temperatura em função da temperatura ambiente desejada no local.Se, rodando o seletor B, se visualiza no ecrã a temperatura de ida da caldeira em vez da temperatura ambiente, significa que o parâmetro 742 não foi ajustado corretamente.

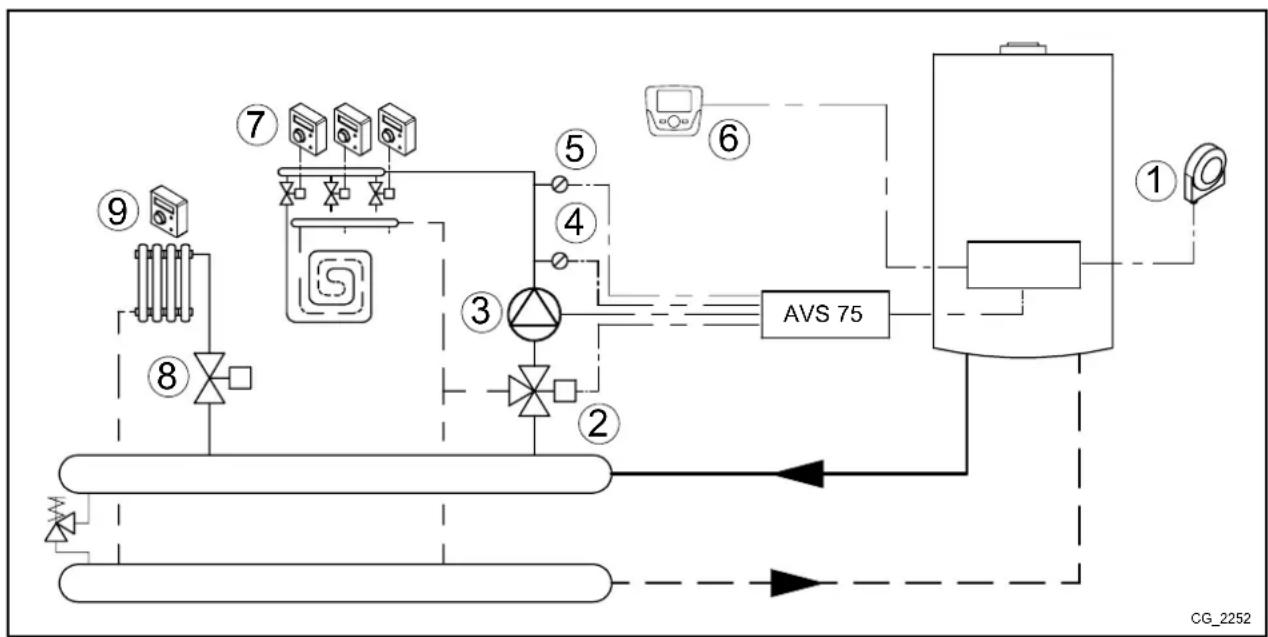

5.2 ESQUEMA 2

Mais zonas de baixa temperatura com termóstato ambiente e unidade ambiente comum - circuito de aquecimento(1) Zona de alta temperatura com termóstato ambiente - circuito de aquecimento(2)

1 Sonda exterior – régua de bornes M2 (4-5) da caldeira
2 Válvula misturadora zona de baixa temperatura (QX21-N-QX22)
3 Bomba circuito de baixa temperatura (QX23-N)
4 Sonda circuito de baixa temperatura (BX21-M)
5	Termóstato de segurança circuito de baixa temperatura (FX23-L)
6 Unidade ambiente - régua de bornes M2 (1-2-3) da caldeira
7	Entrada termóstato ambiente zona de baixa temperatura (H2-M - para ligação, ver capítulo 7.4)
8 Eletroválvula ou bomba de zona alta temperatura alimentada externamente
9 Termóstato ambiente zona de alta temperatura (para ligação, ver capítulo 7.1)

Utilizando o controlo remoto entrar no menú 2, como descrito no capítulo 4, e efetuar os seguintes ajustes:

MENÚ	LINHA DO PROGRAMA	VALOR A AJUSTAR DESCRIÇÃO
CONFIGURAÇÃO	5715 Ligado	Habilitação do circuito de aquecimento 2
	5977	Termostato ambiente CAqC2	Habilitação termóstato para circuito 2 (contacto 1-2 régua bornes M1)
	6020 Circuito AqC 1	Habilitação da zona de baixa temperatura
	6024 Termostato limitad CAqC Entrada E X21 habilitada como proteção da zona de baixa temperatura
	6046	Termostato ambiente CAqC1	Entrada H2 habilitada como termóstato ambiente da zona de baixa temperatura
CIRCUITO AQC 1	710	35°C	Temperatura de ajuste dos locais a aquecer (zonas de baixa temperatura)
	834	Pré-definido 180 s	Tempo de fecho da válvula misturadora

Ajustar a temperatura de conforto ao valor máximo (35°C), garante o correto funcionamento das zonas em baixa temperatura. Neste modo, de facto, a unidade ambiente não bloqueia a procura de calor de qualquer dos termóstatos ambiente que gerem cada zona.

Neste caso, a unidade ambiente desempenha a função de gestão da instalação de baixa temperatura, mas não pode ser utilizado para controlo da temperatura de um dos locais. Rodando o seletor B, visualiza-se no ecrã a temperatura de ida da caldeira. O circuito de aquecimento funciona a temperatura de ida fixa.

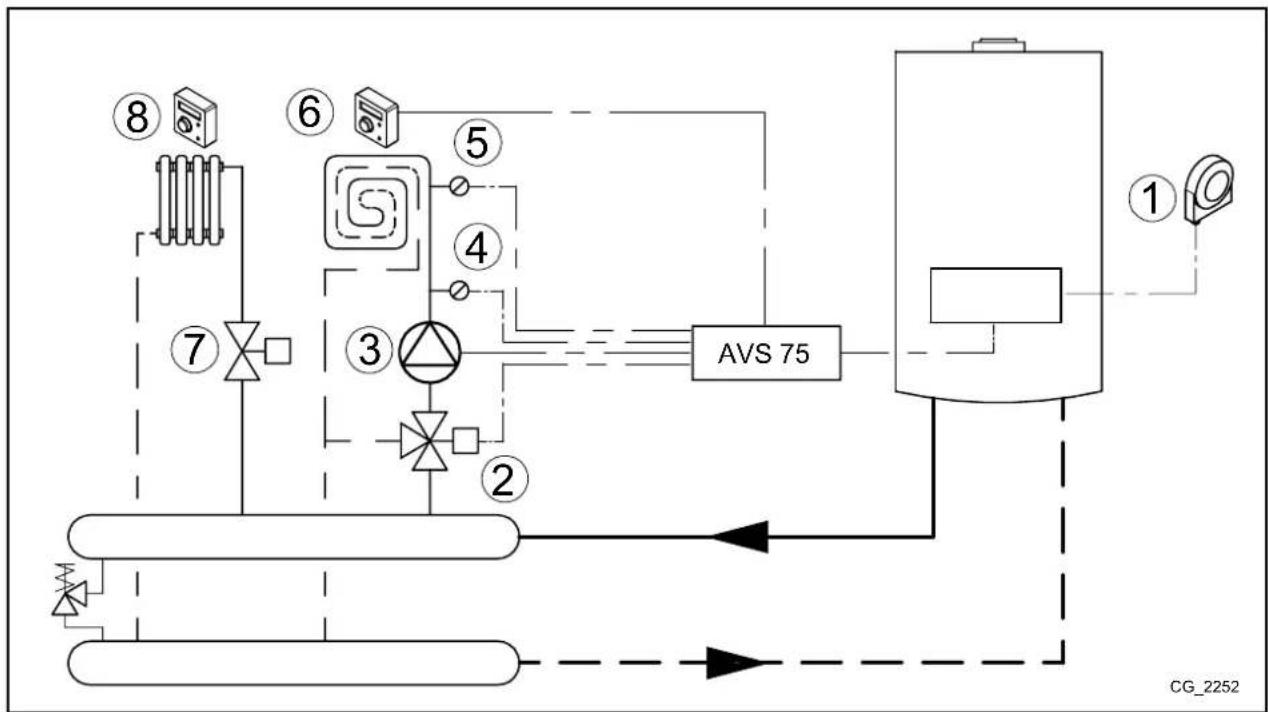

5.3 ESQUEMA 3

Zona de baixa - circuito de aquecimento(1), e de alta temperatura - circuito de aquecimento(2), com termóstato ambiente.

1 Sonda exterior – régua de bornes M2 (4-5) da caldeira
2 Válvula misturadora zona de baixa temperatura (QX21-N-QX22)
3 Bomba circuito de baixa temperatura (QX23-N)
4 Sonda circuito de baixa temperatura (BX21-M)
5	Termóstato de segurança circuito de baixa temperatura (FX23-L)
6 Entrada termóstato ambiente zona de baixa temperatura (H2-M)
7 Eletroválvula ou bomba de zona alta temperatura alimentada externamente
8 Termóstato ambiente zona de alta temperatura (para ligação, ver capítulo 7.1)

Utilizando o Controlo Remoto entrar no menú 2, como descrito no capítulo 4, e efetuar os seguintes ajustes:

MENÚ	LINHA DO PROGRAMA	VALOR A AJUSTAR DESCRIÇÃO
CONFIGURAÇÃO	5715 Ligado	Habilitação do circuito de aquecimento 2
	5977	Termostato ambiente CAqC2	Habilitação termóstato para circuito 2 (contacto 1-2 régua bornes M1)
	6020 Circuito AqC 1	Habilitação da zona de baixa temperatura
	6024 Termostato limitad CAqC Entrada E	X21 habilitada como proteção da zona de baixa temperatura
	6046	Termostato ambiente CAqC1	Entrada H2 habilitada como termóstato ambiente da zona de baixa temperatura
CIRCUITO AQC 1	834 Pré-definido 180 s		Tempo de fecho da válvula misturadora

6. INSTALAÇÃO DE AQUECIMENTO POR ZONAS

Nos casos em que não é necessário gerir instalações com válvula misturadora, é possível utilizar o acessório AVS75 para comandar bombas/válvulas de zona, como se ilustra de seguida:

No sentido de evitar acendimentos e paragens frequentes, recomendamos elevar a temperatura de ajuste mínima da caldaia em aquecimento ajustando os parâmetros 740, 1040 e 1340 (ver capítulo 8.1) a um valor não inferior a 45°C.

6.1 ESQUEMA 4

Duas zonas com unidade ambiente - circuitos de aquecimento (1 e 2), e 1 zona com termóstato ambiente - circuito de aquecimento (3).

1	Sonda exterior – régua de bornes M2 (4-5) da caldeira	5	Unidade ambiente circ 2- régua bornes M2 (1-2-3) da caldeira
2	Eletroválvula ou bomba de zona circuito 1 (QX21-N)*	6	Eletroválvula ou bomba de zona circuito 3 alimentada externamente
3	Unidade ambiente circ 1- régua bornes M2 (1-2-3) da caldeira	7	Termóstato ambiente circuito 3 (para ligação, ver capítulo 7.1)
4	Eletroválvula ou bomba de zona circuito 2 (QX22-N)*

* O acessório AVS 75 não é capaz de comandar diretamente uma eletroválvula de 3 fios. Se necessário, utilizar para o efeito um relé com contacto comutador.

A unidade ambiente 3 e 5 são ligadas em paralelo.

As unidades ambiente podem controlar diretamente as respetivas zonas em função da temperatura ambiente desejada nos locais. Utilizando o controlo remoto entrar no menú 2, como descrito no capítulo 4, e efetuar os seguintes ajustes:

MENÚ	LINHA DO PROGRAMA	VALOR A AJUSTAR	DESCRIÇÃO
CONFIGURAÇÃO	5715	Ligado	Habilitação do circuito de aquecimento 2
	5721	Ligado	Habilitação do circuito de aquecimento 3
	5977	Termostato ambiente CAqC3	Habilitação termóstato para circuito 3 (contacto 1-2 régua bornes M1)
	6020	Multifuncional	-
	6030	Bomba circuito AqC1 Q2	Controlo da bomba/eletroválvula do circuito 1
	6031	Bomba circ.AqC2 Q6	Controlo da bomba/eletroválvula do circuito 2
CIRCUITO AQC 1	742	---	Habilitação da temperatura de ida modulante (circuito aquecimento 1)
CIRCUITO AQC2	1042	---	Habilitação da temperatura de ida modulante (circuito aquecimento 2)

As unidades ambiente são capazes de controlar diretamente as respetivas zonas em função da temperatura ambiente desejada no local.Se, rodando o seletor B, visualiza no ecrã a temperatura de ida da caldeira em vez da temperatura ambiente, significa que os parâmetros 742, 1042 e 1034 não foram ajustados corretamente.

6.2 ESQUEMA 5

Três zonas com unidade ambiente (circuits de aquecimento 1, 2 e 3)

1	Sonda exterior – régua de bornes M2 (4-5) da caldeira	5	Unidade ambiente circ 2- régua bornes M2 (1-2-3) caldeira
2	Eletroválvula zona circuito 1 (QX21-N)*	6	Eletroválvula zona circuito 3 (QX23-N)*
3	Unidade ambiente circ 1- régua bornes M2 (1-2-3) caldeira	7	Unidade ambiente circ 3- régua bornes M2 (1-2-3) caldeira
4	Eletroválvula zona circuito 2 (QX22-N)*

* O acessório AVS 75 não é capaz de comandar diretamente uma eletroválvula de 3 fios. Se necessário, utilizar para o efeito um relé com contacto comutador.

As unidades ambiente 3, 5 e 7 são ligadas em paralelo.

As unidades ambiente podem controlar diretamente as respetivas zonas em função da temperatura ambiente desejada nos locais. Utilizando o Controlo Remoto entrar no menú 2, como descrito no capítulo 4, e efetuar os seguintes ajustes:

MENÚ	LINHA DO PROGRAMA	PARÂMETRO VALOR A AJUSTAR		DESCRIÇÃO
CONFIGURAÇÃO	5715	Circuito AqC2	Ligado	Habilitação do circuito de aquecimento 2
	5721	Circuito AqC3	Ligado	Habilitação do circuito de aquecimento 3
	5977	Função entrada H5 Nenhum		Desautorização do termóstato na régua de bornes M1 (1-2) na placa
	6020	Função módulo extensão 1	Multifuncional	-
	6030	Saída relé QX21 módulo 1	Bomba circuito AqC1 Q2	Controlo da bomba/eletroválvula do circuito 1
	6031	Saída relé QX22 módulo 1	Bomba circ.AqC2 Q6	Controlo da bomba/eletroválvula do circuito 2
	6032	Saída relé QX23 módulo 1	Bomba circ. AqC3 Q20	Controlo da bomba/eletroválvula do circuito 3
CIRCUITO AQC 1	742	Ajuste descarga com termostato ambiente	---	Habilitação da temperatura de ida modulante (circuito aquecimento 1)
CIRCUITO AQC2	1042	Ajuste descarga com termostato ambiente	---	Habilitação da temperatura de ida modulante (circuito aquecimento 2)
CIRCUITO AQC3	1342	Ajuste descarga com termostato ambiente	---	Habilitação da temperatura de ida modulante (circuito aquecimento 3)

As unidades ambiente são capazes de controlar diretamente as respetivas zonas em função da temperatura ambiente desejada no local.Se, rodando o seletor B, visualiza no ecrã a temperatura de ida da caldeira em vez da temperatura ambiente, significa que os parâmetros 742, 1042o 1342não foram ajustados corretamente.

7. LIGAÇÃO ELÉTRICA DO TERMÓSTATO AMBIENTE

A temperatura de exercício é igual para todos os circuitos.

Os relés podem ser substituídos por válvulas dotadas de microinterruptores de fim de curso e viceversa.

7.1 CASO - 1 - Ligação de um termóstato ambiente numa zona a alta temperatura.

Ligar o termóstato ambiente à rede elétrica externa (230V) que alimentará a válvula de zona (ou bomba) e a bobina do relé, ligar o contacto do relé à régua de bornes M1 (1-2) da caldeira.

L T.A. M1 1 2 RE M V N CG_2310

7.2 CASO - 2 - Ligação dos termóstatos ambiente para uma instalação multizona a alta temperatura.

Ligar os termóstatos ambiente em paralelo à rede elétrica externa (230V) que alimentarão as válvulas de zona (ou bombas) e as bobinas do relé, ligar os contactos dos relés em paralelo à régua de bornes M1 (1-2) da caldeira.

7.3 CASO - 3 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura.

Ligar os termóstatos ambiente em paralelo à rede elétrica externa (230V) que alimentarão as válvulas de zona (ou bombas) e as bobinas do relé, ligar o contacto do relé aos bornes H2-M do AVS75.

7.4 CASO - 4 - Ligação dos termóstatos ambiente para uma instalação multizona a baixa temperatura com microinterruptores de fim de cursa nas válvulas de zona.

Ligar os termóstatos ambiente em paralelo à rede elétrica externa (230V) que alimentarão as válvulas de zona, ligar os contactos dos microinterruptores em paralelo aos bornes H2-M do AV75.

L AVS75 H2 M N 1 T.A. T.A. T.A. 2 n M VM VM V CG_2310

8. INSTALAÇÃO SOLAR SANITÁRIA

Com esta configuração o acessório AVS 75 é capaz de gerir a bomba do circuito solar, a sonda do coletor e a sonda do acumulador (relativa ao circuito solar) de acordo com o seguinte esquema:

1	Sonda acumulador solar B31 (BX22-M)	3	Bomba circuito solar Q5 (QX23-N)
2	Sonda coletor solar B6 (BX21-M)	4	Sonda acumulador B3 – régua bornes M2 (9-10) caldeira

Utilizar sondas específicas para esta aplicação (fornecidas como acessório).

Utilizando o Controlo Remoto entrar no menú 2, como descrito no capítulo 4, e efetuar os seguintes ajustes:

MENÚ	LINHA DO PROGRAMA	VALOR A AJUSTAR	DESCRIÇÃO
CONFIGURAÇÃO	6020	AQS solar	Habilitação da função solar

A seguir referem-se os parâmetros passíveis de ajuste. No caso de utilização de coletores solares de tubos de vácuo, ativar a função de proteção específica (parâmetros 3830, 3831):

MENÚ	LINHA DO PROGRAMA	VALOR DESCRIÇÃO
CONFIGURAÇÃO	3810	Pré-definido 8°C	Diferença de temperatura entre coletores e sonda solar do acumulador para ativação bomba solar
	3811	Pré-definido 4°C	Diferença de temperatura entre coletores e sonda solar do acumulador para paragem bomba solar
	3850	Pré-definido “---”	Temperatura acima da qual a bomba de coletores circula (só quando a temperatura máxima do acumulador não foi atingida)

SOLAR	3830	Pré-definido “---”	Tempo máximo bloqueio bomba solar se a temperatura de coletores atingir o valor máximo (parâmetro 3850) no tempo mínimo de circulação (parâmetro 3831)
	3831	Pré-definido 30s	Tempo mínimo de circulação bomba coletores

Quando aparecer no ecrã o símbolo ➤ significa que a bomba da instalação solar está a funcionar para aquecer o acumulador.

9. AJUSTAMENTO DE PARÂMETROS

9.1 INSTALAÇÃO DE AQUECIMENTO

Painel de controlo			MENÚ CIRCUITO AQUECIMENTO CAq 1, 2, 3		Valor de Fábrica	Mínimo	Máximo
CR1	CR2	CR3
700	1000	1300	Desligado-protecção antigelo ambiente: a caldeira acende quando a temperatura ambiente é < 6°CAutomático: a temperatura do local a aquecer depende da faixa horária introduzidaReduzido: a temperatura do local a aquecer é a temperatura reduzidaConforto: a temperatura do local a aquecer é a temperatura de conforto	- Conforto	-	-
710	1010	1310	Temperatura ambiente de conforto	°C	20	Reduzida	Conforto máximo
712	1012	1312	Temperatura ambiente reduzida	°C	16	Antigelo	Conforto
714	1014	1314	Temperatura ambiente antigelo	°C	6	4	Reduzida
720	1020	1320	Seleção da curva climática para a sonda exterior	-	1,5	0,1	4
730	1030	1330	Na presença da sonda exterior e com o modo de funcionamento automático, se há um controlo automático de aquecimento (ON-OFF) em função da temperatura (exterior) ajustada	°C	---	8	30
740	1040	1340	Valor mínimo de ida(ex. com a função de ida modulante ativa)	°C	25	8	Ajuste máximo
741	1041	1341	Valor máximo de ida(ex. com a função de ida modulante ativa)	°C	80	Ajuste mínimo	95
742	1042	1342	Temperatura de ida em presença da unidade ambiente( --- = habilitação ida modulante)	°C	80	Ajuste mínimo	Ajuste máximo
750	1050	1350	Importância da temperatura ambiente relativamente à temperatura exterior e viceversa (função influência ambiente):---- %: climática pura1..99 %: climática com compensação ambiente100 %: ambiente pura	%	50	1	100
760	1060	1360	Diferencial de paragem da caldeira em função da temperatura ambiente desejada	°C	0,5	0,5	4
809	1109	1409	A bomba da caldeira e a bomba do circuito permanecem ativas 24h	-	não	-	-
834	1134	1434	Tempo de fecho da válvula misturadora para a baixa temperatura	s	180	30	873
850	1150	1450	Aconselha-se a utilização da função ‘manual’	-	Desligado
851	1151	1451	Temperatura de ida à qual executa a função secagem do pavimento	°C	25	0	95
855	1155	1455	Temperatura de ida atual da função secagem do pavimento	°C	-	-	-
856	1156	1456	Dia da semana durante a ativação da função secagem do pavimento	-	-	-	-

CAq = Circuito de Aquecimento

9.2 INSTALAÇÃO SANITÁRIA

Painel de controlo	MENÚ CIRCUITO SANITÁRIO		Valor de Fábrica Mínimo Máximo
1600	Tipologia de funcionamentoDesligado = ajuste igual à temperatura ajuste antigeloLigado = ajuste nominalEconómico = pré-aquecimento desautorizado	-	Ligado	-	-
1610	Temperatura ajuste nominal em sanitário	°C	60	35	60
1612	Temperatura ajuste reduzida em sanitário	°C	35	8	60
1620	Habilitação da programação horária	-	24h/dia	-	-
1640	Tipologia de funcionamento da funzione antilegionella:DesligadoPeriódicaDia fixo da semana	-	Desligado	-	-
1641	Dias entre execução função antilegionella (1...7)	-	7	-	-
1642	Dia da função antilegionella ( 2^a -feira...domingo)	-	2^a -feira	-	-
1644	Horário a que se inicia a função antilegionella	-	--:--	-	-
1660	Modalidade de utilização da bomba de ricirculação sanitária	-	Consenso AQS	-	-
1663	Temperatura à qual para a bomba de recirculação sanitária	°C	45	8	60

9.3 PARÂMETROS VÁRIOS

Painel de controlo	MENÚ DE CONFIGURAÇÃO	Valor de fábrica
5710	Habilitação do circuito de aquecimento 1	Ligado
5721	Habilitação do circuito de aquecimento 3	Desligado
5730	Ajuste da sonda sanitária em função do tipo de caldeira (acumulação ou instantânea)
5731	Tipo de atuador para controlo da prioridade sanitária	Válvula divergente
5970	Sensor de prioridade sanitária (para caldeiras do tipo instantâneo)	-
5971	Posição do contacto em repouso	-
5973...5976	Parâmetros para determinação do caudal de água de consumo sanitário	-
5977	Entrada para termóstato ambiente de um dos circuitos de aquecimento	Termostato ambiente zona 1
5978		-
6020	Multifuncional: podem configurar-se as entradas e as saídas manualmente. Circ. aquecimento 1, 2 ou 3: gere uma zona válv. misturadora (1,2 ou 3 -cap. 5)	-
6021	Controlador temp retorno: não utilizado	-
6022	AQS solar: gere uma instalação solar com 2 sondas e bomba (cap. 7)Contr primário/bomba sist: não utilizado	-
6024	Entrada para termóstato de segurança circuito de baixa temperatura (módulo 1)	-
6026	Entrada para termóstato de segurança circuito de baixa temperatura (módulo 2)	-
6028	Entrada para termóstato de segurança circuito de baixa temperatura (módulo 3)	-
6030...6038	Ver capítulo 9	-
6040...6045	Ver capítulo 9	-
6046...6068	Ver capítulo 9	-
6097	Tipo de sonda utilizada para os coletores solares	Pt 1000
6200	Memorização de todas as sondas ligadas à caldeira e nos acessórios (cap. 4)	-
6212	Informação fabricante	-
6213	Informação fabricante	-
6215	Informação fabricante	-
6217	Informação fabricante	-
6230	Informação fabricante	-
6231	Informação fabricante	-
6704	Habilitação visualização código interno	Sim
6705	Código interno do erro atual	-
6706	Fase do queimador em que apareceu o erro	-
6710	Rearme de um alarme externo (capítulo 10)	Não
6800	Último erro registado	-
6805	Código interno do último erro registado	-
6806	Fase do queimador do último erro registado	-
da 6810 a 6996	Histórico erros precedentes	-

10. FUNÇÕES VÁRIAS

Em alternativa ao ajustamento descrito antes, é possível, configurar as entradas e as saídas de acordo com as exigências da instalação. Nos exemplos que se seguem são considerados a saída relé QX21 e a sonda BX21 do acessório, mas o mesmo é válido para o relé QX22, QX23 e a sonda BX22. Em qualquer dos casos é necessário ajustar o acessório como “Multifuncional”.

MENÚ	LINHA DE PROGRAMA	PARÂMETRO	VALOR DE AJUSTE	DESCRIÇÃO
CONFIGURAÇÃO	6020 Função módulo extensão 1 Multifuncional Habilitação da função solar

No caso de se utilizar um acumulador para o sanitário, é possível controlar a bomba de recirculação. A habilitação da função é vinculada à programação horária do sanitário. Para minimizar as perdas por recirculação, a função ativa a bomba por 10 minutos seguida duma pausa de 20 minutos. Utilizando o Controlo Remoto entrar no menú 2, como descrito no capítulo 4:

MENÚ	LINHA DO PROGRAMA	VALOR DESCRIÇÃO
CONFIGURAÇÃO	6030 Bomba de recirculação Q4 Habilitação da bomba de recirculação sanitária (Saída relé QX21)
	6040 Sonda circulação AQS B39 Habilitação da sonda recirculação sanitária (sonda BX21)
CIRC. ÁGUA QUENTE SANITÁRIA	1663	de fábrica = 45°C	Temperatura AQS abaixo da qual a bomba se ativa (ajuste da recirculação)

10.2 INSTALAÇÃO SOLAR PARA PISCINA

O aquecimento da piscina através de coletores solares pode ser realizado do modo seguinte.

1	Sonda acumulador solar B31 (BX22-M)	5	Bomba da piscina (QX21-N)
2	Sonda coletor solar B6 (BX21-M)	6	Sonda retorno aquecimento piscina – régua bornes M2 caldeira
3	Bomba circuito solar Q5 (QX23-N)	7	Piscina
4	Sonda acumulador B3 – régua bornes M2 (9-10) caldeira

Utilizar sondas específicas para esta aplicação (fornecidas como acessório).

Executar a configuração como descrito no capítulo 8. Neste ponto o sistema está configurado para a utilização de coletores solares para o sanitário. Utilizando o Controlo Remoto entrar no menú 2, como descrito no capítulo 4, e efetuar os seguintes ajustes:

MENÚ	LINHA DO PROGRAMA	VALOR A AJUSTAR	DESCRIÇÃO
CONFIGURAÇÃO	5931	Sonda piscina B13	Habilitação da sonda da piscina (Entrada sonda BX2)
	6030	Elem ctrl solar piscina K18	Habilitação da bomba aquecimento da piscina (Saída relé QX21)
CIRC. ÁGUA QUENTE SANITÁRIA	6046	Consenso piscina solar	Ativação do aquecimento da piscina(exemplo: flutuante ou comando manual)

A utilização do contacto H2 é importante porque garante o correto funcionamento do sistema, permitindo a permuta de calor com a piscina e só a pedido desta. Assegure-se que a piscina está cheia de água e a funcionar.

10.3 PROCURA GENÉRICA DE CALOR

O pedido de calor genérico é um pedido que não é proveniente de nenhum dos três circuitos de aquecimento disponíveis e/ou do circuito sanitário. Este pedido é designado por pedido utilizador e serve para fornecer calor a unidades externas como por exemplo o aquecimento de água de uma piscina.

Para ativar esta função deverá efetuar a seguinte configuração, utilizando o Controlo Remoto, entrar no menú 2, como descrito no capítulo 4:

MENÚ LINHA DO PROGRAMA VALOR	DESCRIÇÃO
CONFIGURAÇÃO	6030	Bomba circ cons VK1 Q15Habilitação da bomba para o pedido externo 1 (Saída relé QX21)
	6046 Pedido consumidor CAq1 Contacto para o pedido externo 1
CONSUMIDOR VK1	1859	Valor de fábrica = 70°CTemperatura de ida aquecimento para o pedido externo 1

No caso em que o pedido do utilizador seja fornecido através de um sinal analógico 0-10 V, deve-se ajustar o parâmetro 6046 come “Richiesta utenza CR1 10V”. Também se deve ajustar a característica do sinal utilizando os parâmetros:

6049

Valor tensão 1 H2mód 1

6050

Valor função 1 H2mód 1

6051

Valor tensão 2 H2mód 1

6052

Valor função 2 H2mód 1

10.4 OUTRAS CONFIGURAÇÕES

De seguida resumimos as configurações adicionais disponíveis:

Relé QX21

Saída alarme K10	Alarme (ex: condomínio)
Bomba sistema Q14	Bomba ativa em cada pedido de aquecimento ou pedido externo
Programa horário aux. K13	Contacto comandado pelo “programa horário aux”
Pedido refrigeração K28 Pedido	de arrefecimento do circuito de arrefecimento 1
Enchim água K34	Válvula carga automática caldeira
Ventilador K38 desligad	Controlo ventilador externo

Sonda BX21

Sensor buffer B4	Sonda acumulador inércia para o aquecimento (superior)
Sensor buffer B41	Sonda acumulador inércia para o aquecimento (inferior)
Sonda buffer B42	Terceira sonda acumulador inércia para o aquecimento (a meio do acumulador)

Entrada H2

Aviso erro/alarme	Sinal de alarme externo
Comut caudal cald	Comando fluxóstato da caldeira (a utilizar apenas se não estiver presente na caldeira)
Termostato caldeira	Comando termóstato da caldeira (a utilizar apenas se não estiver presente na caldeira)
Pedido consumidor CR1 10V	Pedido externo 1 com sinal 0-10V (*)
Medida pressão 10V	Medida da pressão com sinal 0-10V(*)
Potênc pré-selecc 10V	Regulação da potência da caldeira em função do sinal 0-10V (*)

* Para poder utilizar as funções é necessário introduzir a característica do sinal analógico utilizando os seguintes parâmetros presentes no menú Configuração do Controlo Remoto:

6049

Valor tensão 1 H2mód 1

6050

Valor função 1 H2mód 1

6051

Valor tensão 2 H2mód 1

6052

Valor função 2 H2mód 1

As configurações ilustradas são válidas também para os outros relés/sondas/entradas da placa, como por exemplo o relè QX1 (linha 5890) ou a sonda BX2 (linha 5931) e BX3 (linha 5932).

11. LISTA ANOMALIAS

E	Anomalia Descrição anomalia
10	Sensor sonda exterior	Circuito de aquecimento habilitado sem qualquer comando (termóstato, unidade ambiente ou unidade externa) ou sonda exterior com defeito.
84	BSB, conflito de endereço	2 ou mais unidades ambiente configuradas para o mesmo circuito de aquecimento.
98	Módulo adicional Acessório AVS 75 não detetado ou reconhecido.
99	Módulo adicional 2 Acessório AVS 75 não detetado ou reconhecido.
373	Módulo adicional 3 Acessório AVS 75 não detetado ou reconhecido.
30	Sonda da misturadora 1	Sonda do circuito válvula misturadora 1 não detetada.
32	Sonda da misturadora 2	Sonda do circuito válvula misturadora 2 não detetada.
260	Sonda da misturadora 3	Sonda do circuito válvula misturadora 3 não detetada.
335	BX21 nenhuma função Sonda	BX21 não configurada.
336	BX22 nenhuma função Sonda	BX21 não configurada.
324	BX mesmos sensores	2 ou mais sondas configuradas para a mesma função.
52	Sonda ACS 2 Sonda sanitário solar não detetada.
73	Sonda coletor 1	Sonda coletor solar não detetada.
57	Sonda circulação ACS Sonda circulação sanitário não detetada.
243	Sonda piscina	Sonda piscina não detetada.
25	Sonda caldeira a lenha	Sonda caldeira a biomassa não detetada.
346	Bomba cald.Q10 ausente	Bomba caldeira a biomassa não detetada.

12. CARACTERÍSTICAS TÉCNICAS

Alimentação	Tensão de alimentação	AC 230 V (±10 %)
	Frequência de funcionamento	50/60 Hz
	Potência absorvida	4 VA
	Fusível de alimentação (alimentação e saídas)	máx. 10 AT
Cableado	cabo rígido ou flexível (entrelaçado ou pontas protegidas)	-
	unipolar	0,5...2,5 mm2
	bipolar	0,5...1,5 mm2
Dados funcionais	Classe software	A
	Modo de operação EN 60 730	1b (operação automática)
Entradas	Entrada digital H2	-
	baixíssima tensão de segurança por contacto livre -
	contacto em baixa tensão	-
	tensão com contacto aberto	DC 12 V
	corrente com contacto fechado	DC 3 mA
	Entrada analógica H2	-
	baixíssima tensão de proteção	-
	Limites de funcionamento	DC 0..10 V
	resistência interna	>100 kΩ
	Entrada L	AC 230 V (±10%)
	resistência interna	>100 kΩ
	Entrada sensores BX21, BX22	NTC 10k
	cabos de collegamento permitidos (cobre)	-
	Secção	mm2	0,25	0,5	0,75	1,0 1,5
	Comprimento máximo	m	20	40	60	80	120
Saídas	Relé de saída	-
	limites de corrente de funcionamento	AC 0,02...2 (2) A
	Intensidade máxima de entrada	15 A por ≤1 s
	Intensidade máxima (parar todos os relés)	AC 6 A
	Limites de tensão	AC 24...230 V (por contacto livre)
Interface	BSB	Ligação com 2 cabos, não permutáveis
	Comprimento unitário de base - dispositivos periféricos	máx. 150 m
	comprimento total	máx. 300 m (capacidade máxima do cabo 60nF)
	secção do cabo	0,5 mm2
Número máximo de caldeiras interligadas em cascata		16
