MANUAL DE USUARIO 50 F Baxi

DESCRIPCIÓN DE LOS SÍMBOLOS....138

1. INTRODUCCIÓN....139
2. DESCRIPCIÓN DEL ACCESORIO<....139
   2.1 REQUISITOS PARA LA INSTALACIÓN EN PARED 139
   2.2 INSTALACIÓN A LA PARED....139
3. CONEXIONADOS ELÉCTRICOS 139
   3.1 CONEXIONADO ELÉCTRICO A LA CALDERA....139
   3.2 CONEXIONADO ELÉCTRICO DE LOS ACCESORIOS EXTERNOS 140
4. ACCESO A LOS PARÁMETROS 142
5. INSTALACIÓN DE CALEFACCIÓN MIXTA....142
   5.1 ESQUEMA 1....143
   5.2 ESQUEMA 2....144
   5.3 ESQUEMA 3....145
6. INSTALACION DE CALEFACCIÓN POR ZONAS 146

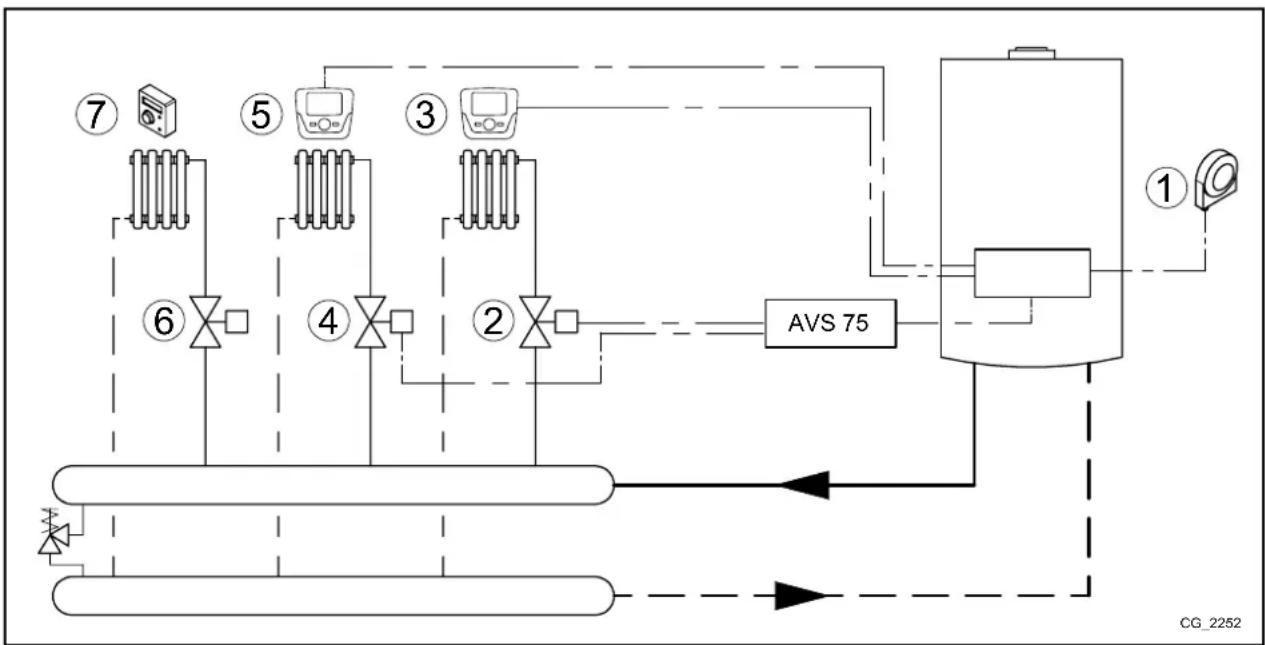

   6.1 ESQUEMA 4....146
   6.2 ESQUEMA 5....147
7. CONEXIONADO ELÉCTRICO DEL TERMOSTATO DE AMBIENTE....148

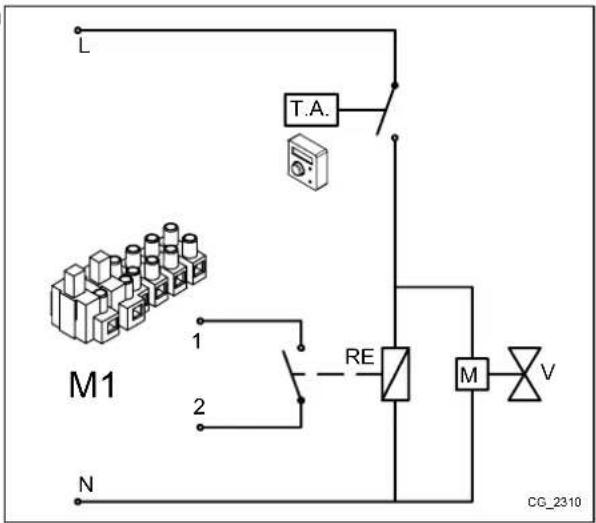

   7.1 SITUACIÓN - 1 - Conexión de termostato de ambiente individual en una zona de alta temperatura....148

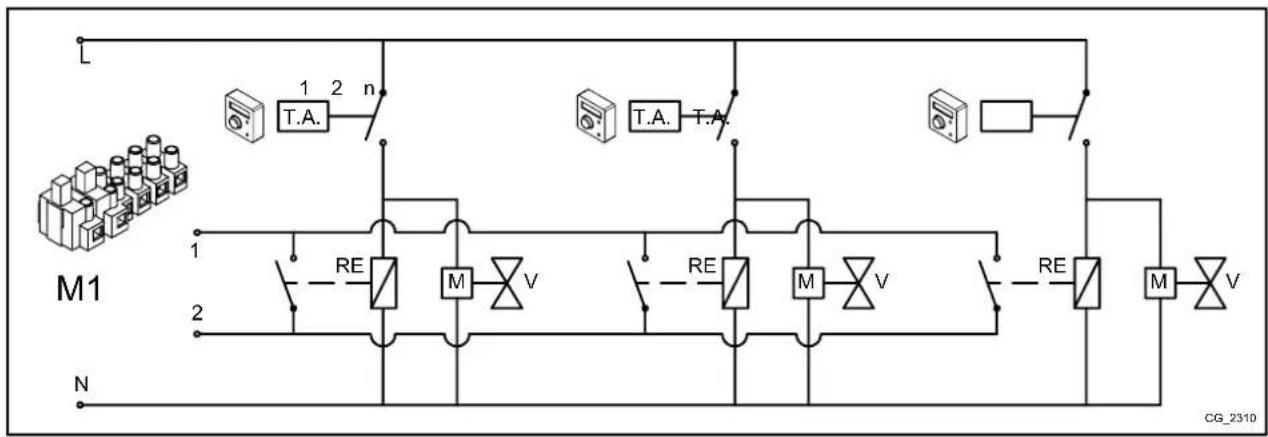

   7.2 SITUACIÓN - 2 - Conexión de termostatos de ambiente a un sistema multizona de alta temperatura....148

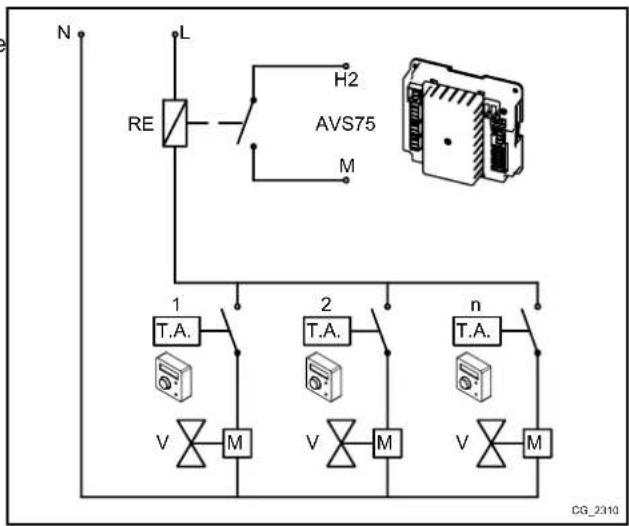

   7.3 SITUACIÓN - 3 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura....148
   7.4 SITUACIÓN - 4 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura con microrruptores de finales de carrera en las válvulas de zona.....149

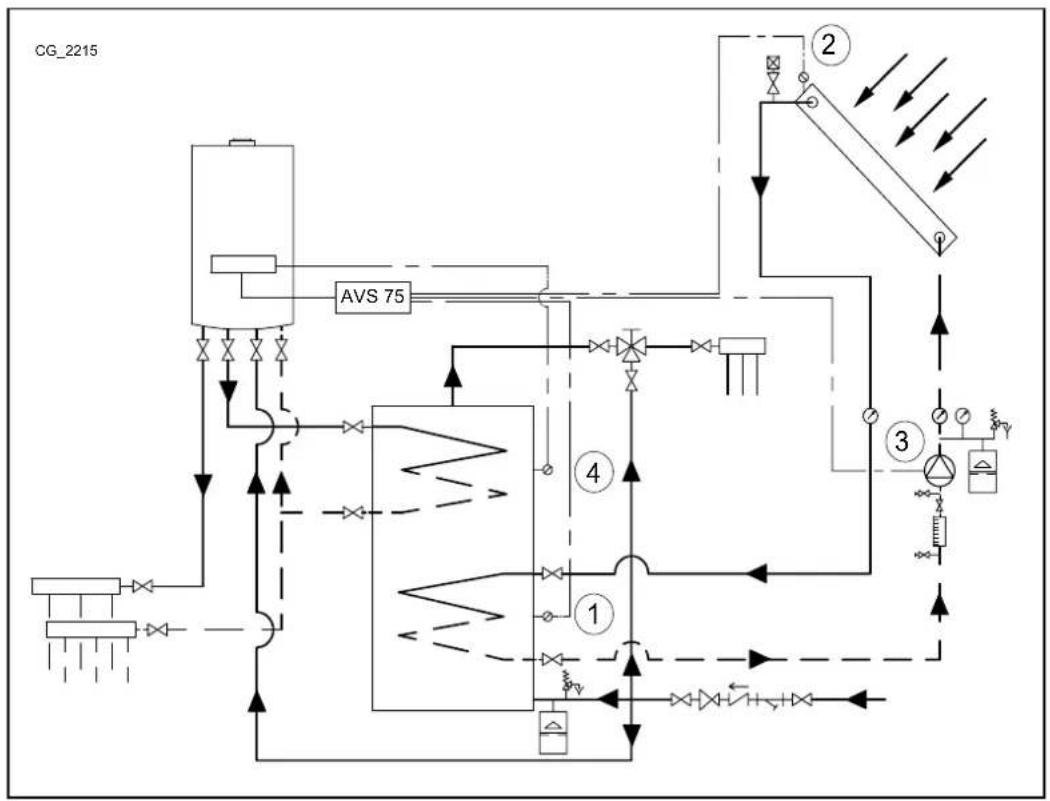

8. INSTALACIÓN SOLAR DE AGUA CALIENTE SANITARIA....149
9. CONFIGURACIÓN DE PARÁMETROS....150
   9.1 INSTALACIÓN DE CALEFACCIÓN....150
   9.2 INSTALACIÓN AGUA CALIENTE SANITARIA....151
10. FUNCIONES VARIAS....152
    10.1 CIRCULADOR DE RECIRCULACIÓN DEL AGUA CALIENTE SANITARIA....152

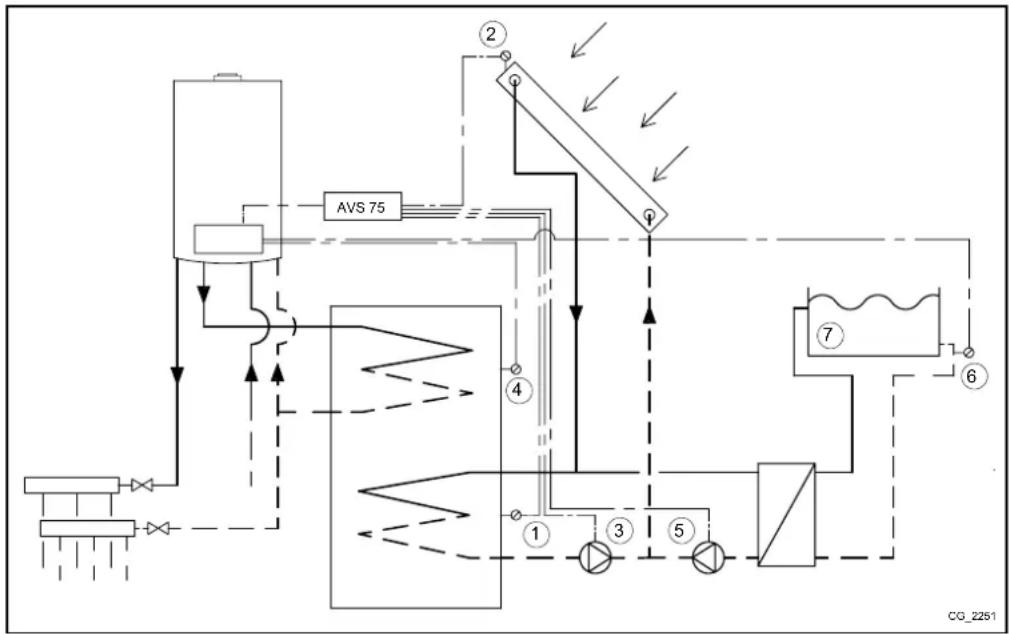

    10.2 INSTALACIÓN SOLAR PARA PISCINA....152
    10.3 DEMANDA GENÉRICA DE CALOR....153
    10.4 OTRAS CONFIGURACIONES....153
11. LISTADO DE ANOMALÍAS<....154
12. CARACTERÍSTICAS TÉCNICAS....154

En la constante acción de mejoramiento de los productos, se reserva la posibilidad de modificar los datos indicados en esta documentación, en cualquier momento y sin previo aviso. La presente documentación constituye un soporte informativo y no puede ser considerada un contrato hacia terceros.

DESCRIPCIÓN DE LOS SÍMBOLOS

ADVERTENCIA

Riesgo de daño o mal funcionamiento del aparato. Prestar especial atención a las advertencias de peligro relacionadas con posibles daños a las personas.

PELIGRO DE ALTO VOLTAJE

Partes eléctricas en tensión, peligro de descargas eléctricas.

INFORMACIÓN IMPORTANTE

Información que deberá leer con especial cuidado porque son útiles para el buen funcionamiento de la caldera.

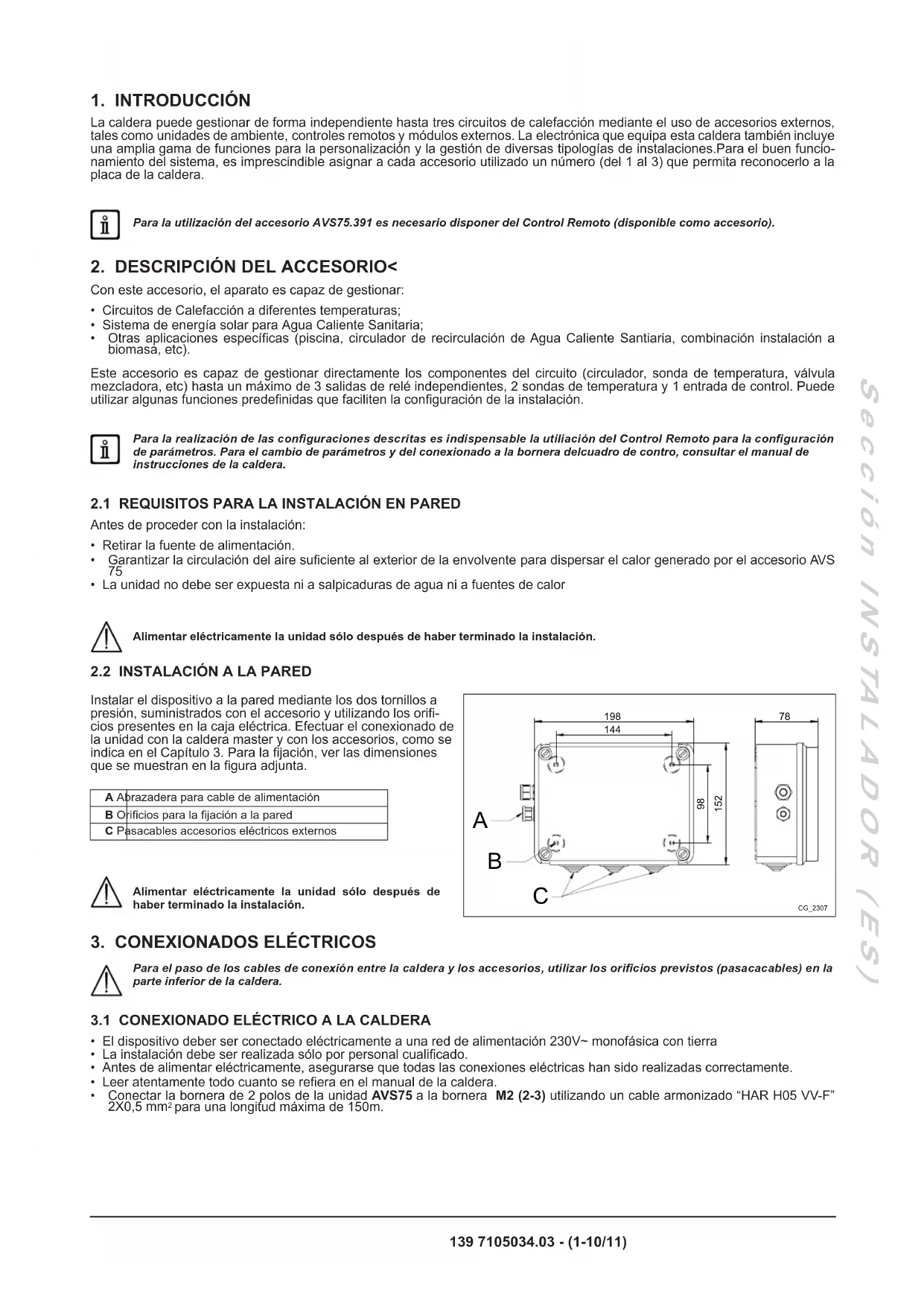

1. INTRODUCCIÓN

La caldera puede gestionar de forma independiente hasta tres circuitos de calefacción mediante el uso de accesorios externos, tales como unidades de ambiente, controles remotos y módulos externos. La electrónica que equipa esta caldera también incluye una amplia gama de funciones para la personalización y la gestión de diversas tipologías de instalaciones. Para el buen funcionamiento del sistema, es imprescindible asignar a cada accesorio utilizado un número (del 1 al 3) que permita reconocerlo a la placa de la caldera.

Para la utilización del accesorio AVS75.391 es necesario disponer del Control Remoto (disponible como accesorio).

2. DESCRIPCIÓN DEL ACCESORIO<

Con este accesorio, el aparato es capaz de gestionar:

• Circuitos de Calefacción a diferentes temperaturas;
• Sistema de energía solar para Agua Caliente Sanitaria;

- Otras aplicaciones específicas (piscina, circulador de recirculación de Agua Caliente Santiaría, combinación instalación a biomasa, etc).

Este accesorio es capaz de gestionar directamente los componentes del circuito (circulador, sonda de temperatura, válvula mezcladora, etc) hasta un máximo de 3 salidas de relé independientes, 2 sondas de temperatura y 1 entrada de control. Puede utilizar algunas funciones predefinidas que faciliten la configuración de la instalación.

Para la realización de las configuraciones descritas es indispensable la utiliación del Control Remoto para la configuración de parámetros. Para el cambio de parámetros y del conexiónado a la bornera delcuadro de contro, consultar el manual de instrucciones de la caldera.

2.1 REQUISITOS PARA LA INSTALACIÓN EN PARED

Antes de proceder con la instalación:

• Retirar la fuente de alimentación.
• Garantizar la circulación del aire suficiente al exterior de la envolvente para dispersar el calor generado por el accesorio AVS 75
• La unidad no debe ser expuesta ni a salpicaduras de agua ni a fuentes de calor

Alimentar eléctricamente la unidad sólo después de haber terminado la instalación.

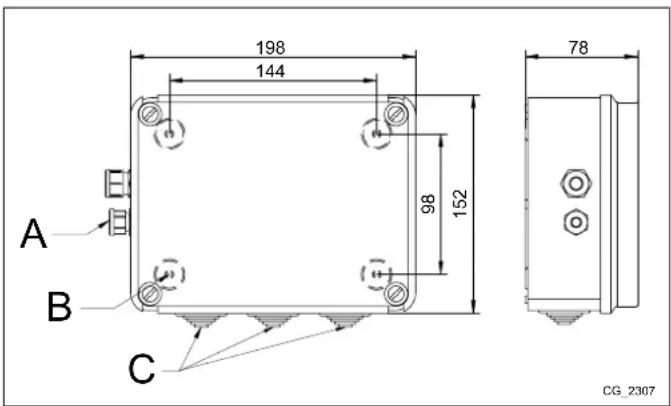

2.2 INSTALACIÓN A LA PARED

Instalar el dispositivo a la pared mediante los dos tornillos a presión, suministrados con el accesorio y utilizando los orificios presentes en la caja eléctrica. Efectuar el conexionado de la unidad con la caldera master y con los accesorios, como se indica en el Capítulo 3. Para la fijación, ver las dimensiones que se muestran en la figura adjunta.

A Abrazadera para cable de alimentación

B Orificios para la fijación a la pared

C Pasacables accesorios eléctricos externos

Alimentar eléctricamente la unidad sólo después de haber terminado la instalación.

198 144 98 152 78 A B C CG_2307

3. CONEXIONADOS ELÉCTRICOS

Para el paso de los cables de conexión entre la caldera y los accesorios, utilizar los orificios previstos (pasacacables) en la parte inferior de la caldera.

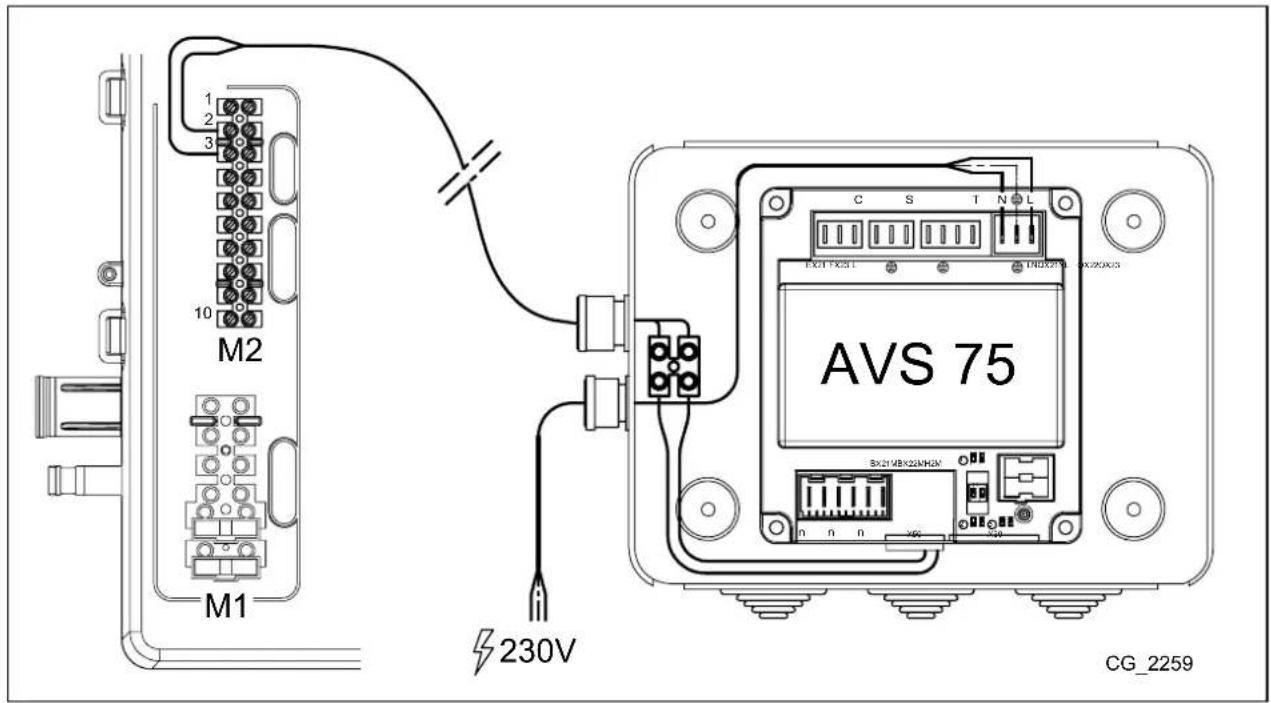

3.1 CONEXIONADO ELÉCTRICO A LA CALDERA

• El dispositivo deber ser conectado eléctricamente a una red de alimentación 230V\~ monofásica con tierra
• La instalación debe ser realizada sólo por personal cualificado.
• Antes de alimentar eléctricamente, aségurarse que todas las conexiones eléctricas han sido realizadas correctamente.
• Leer atentamente todo cuanto se refiera en el manual de la caldera.
• Conectar la bornera de 2 polos de la unidad AVS75 a la bornera M2 (2-3) utilizando un cable armonizado "HAR H05 VV-F" 2X0,5 mm² para una longitud máxima de 150m.

M2 M1 230V AVS 75 CG_2259

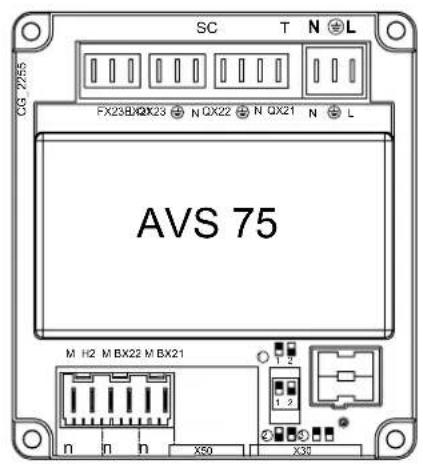

3.2 CONEXIONADO ELÉCTRICO DE LOS ACCESORIOS EXTERNOS

Para el conexionado del accesorio AVS75 con los accesorios externos, proceder como se indica a continuación (utilizar un cable armonizado "HAR H05 VV-F" de sección 1 mm²):

SISTEMA CON CIRCUITO MEZCLADOR (ver esquema cap. 3.2.1)

• Conectar el circulador del circuito mezclador al conector QX23 del AVS75.
• Conectar la sonda de ida QAD 36 del sistema mezclador (suministrada) al conector BX21 del AVS75.
• Conectar la válvula mezcladora a los conectores QX22-QX21 del AVS75.
• Conectar el termostato de ambiente al conector H2 del AVS75.
• Conectar el termostato de seguridad al conector FX23 del AVS75.

SISTEMA DE ENERGÍA SOLAR PARA AGUA CALIENTE SANITARIA (vedi schema cap. 3.2.2)

• Conectar el circulador de la instalación solar al conector QX23 del AVS75.
• Conectar el circulador de la instalación solar al conector QX23 del AVS75.
• Conectar la sonda de los paneles solares al conector BX21 del AVS75.

LEYENDA CONEXIÓN CONECTORES
N4L (L-N)	Alimentación AVS 75
X50	Conector para el conexionado entre la placa electrónica SIEMENS y el accesorio AVS 75
X30	Conector para el conexionado con cable de comunicaciones a otro accesorio
T (QX214N)	Salida relè 230V programable
T (QX224N)	Salida relè 230V programable
S (QX234N)	Salida relè 230V programable
C (EX21-FX23-L)	Conexión para el termostato de seguridad (sólo para zona con válvula mezcladora)
n (H2-M)	Entrada digital 12VDC o analógica 0-10VDC programable
n (BX21-M)	Entrada sonda NTC 10K / Pt1000 programable
n (BX22-M)	Entrada sonda NTC 10K / Pt1000 programable

SC T N L FX23BJQX23 NQX22 N QX21 N L AVS 75 M H2 M BX22 M BX21 X50 X30

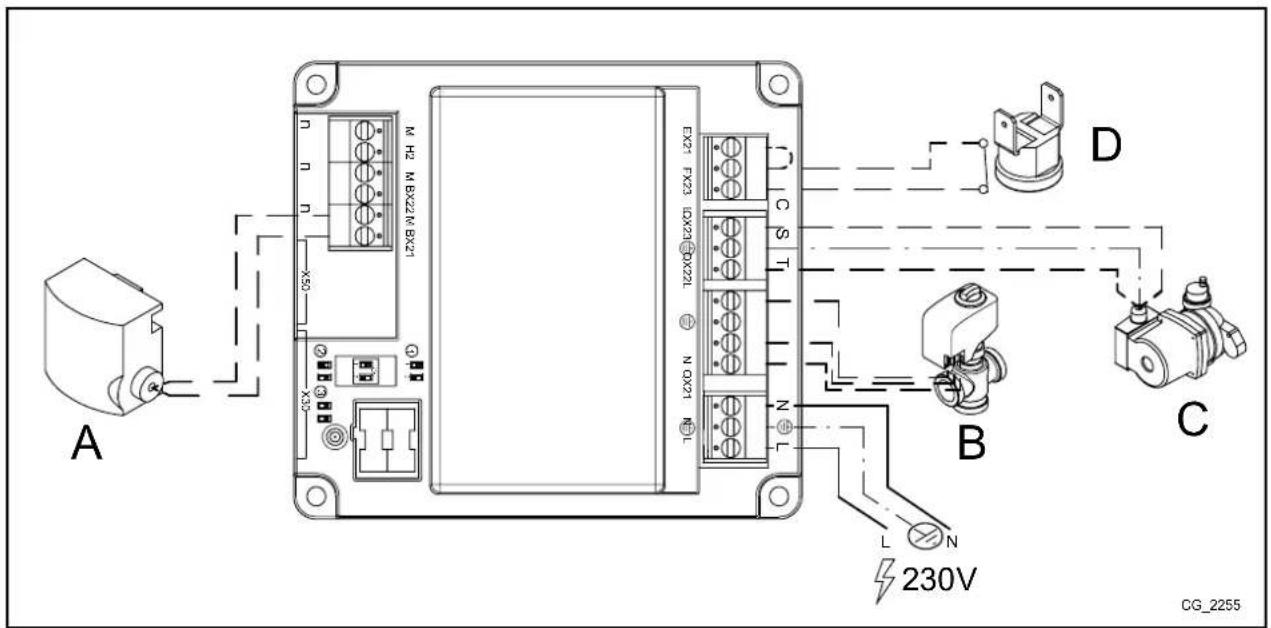

3.2.1 SISTEMA CON CIRCUITO MEZCLADOR

A SÓNDA DE IDA QAD36 C CIRCULADOR ZONA DE MEZCLA
B VÁLVULA MEZCLADORA D TERMOSTATO DE SEGURIDAD

A X50 X30 EX21 FX23 IX23L N OX21 NCL C S T B D C L N 230V CG_2255

En el caso de zona con válvula mezcladora, conectar el termostato de seguridad entre los bornes "FX23 - L" y colocar un puente entre los bornes "EX21 - FX23". De esta forma, el circulador del circuito conectado al relé "QX23" está internamente conectado en serie con el termostato de seguridad.

En el caso de que sea necesario utilizar una salida del relé "QX23" para funciones diferentes a las previstas para una zona de válvula mezcladora, colocar un puente entre los bornes "FX23 - L".

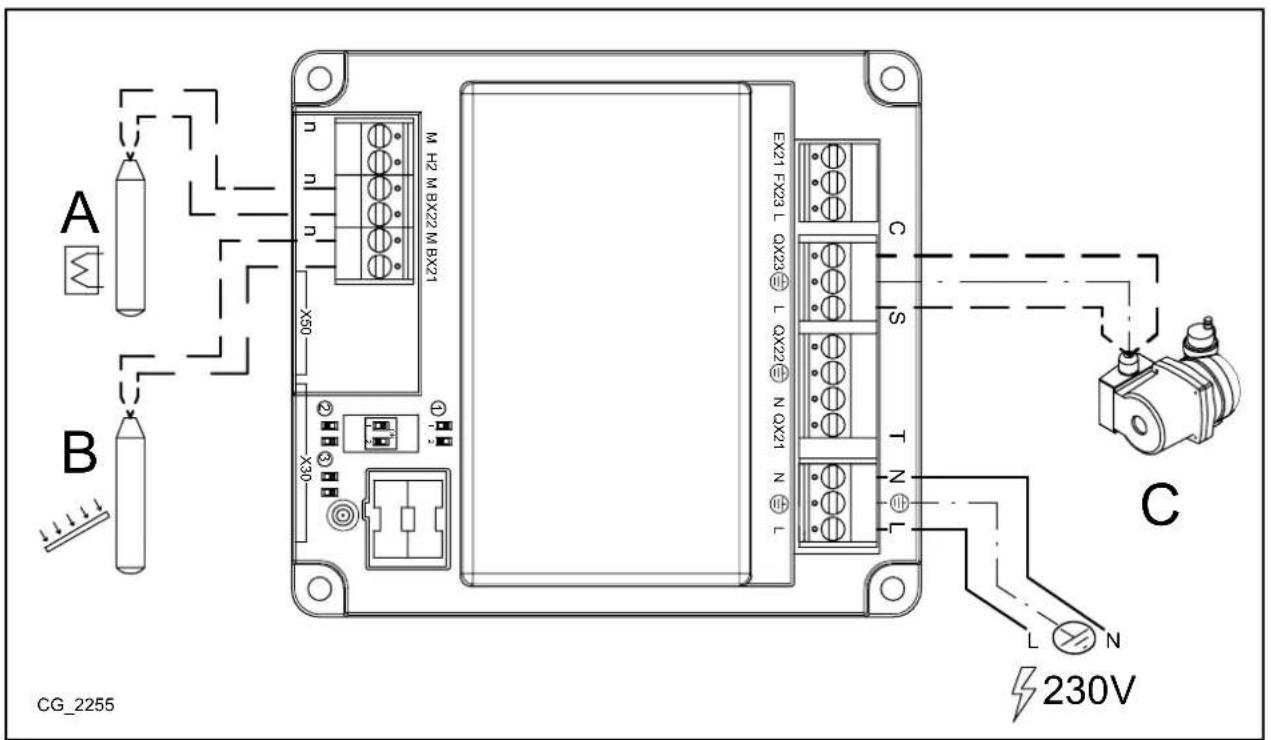

3.2.2 SISTEMA DE ENERGÍA SOLAR PARA AGUA CALIENTE SANITARIA

A	SONDA ACUMULADOR (SUMINISTRADA COMO ACCESORIO)	C	CIRCULADOR CIRCUITO SOLAR
B SONDA PANELES (SUMINISTRADA COMO ACCESORIO)

A B CG_2255 M H2 M BX22 M BX21 X50 X30 EX21 FX23 L OX23 L OX22 N OX21 N L C S T Z L N 230V C

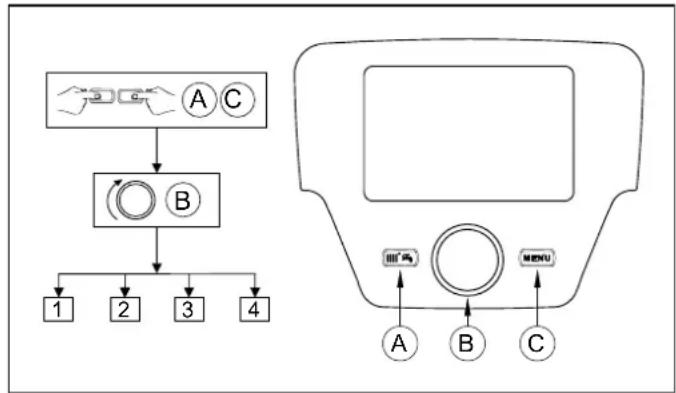

4. ACCESO A LOS PARÁMETROS

Para realizar la configuración, entrar en el menú de parámetros del Control Remoto como se indica a continuación:

LEYENDA DE MENÚS EN PANTALLA

1	Usuario final	3	Técnico especialista
2	Puesta en marcha	4	OEM

El procedimiento para acceder a los cuatro menús que permiten programar la placa de la caldera y/o del Control Remoto es el siguiente:

• del menú principal C.
• A eC (mantener pulsados unos 6 segundos) menús 1-2-3-4 (ver figura contigua y la leyenda).
- C repetidamente para retroceder de un menú a otro hasta el menú principal.

FUNCIONES DE LAS TECLAS PARA LA MODIFICACIÓN DE LOS PARÁMETROS

		Menú / desplazarse por el menú interno de parámetros / elegir el valor del parámetro
		Entrar al menú seleccionado / seleccionar el parámetro a cambiar / confirmar el valor seleccionado
		Volver al menú predecente

En todas las configuraciones presentadas, si utiliza un Control Remoto o una Unidad de Ambiente, estableciéndolos como unidad de ambiente 1 es posible gestionar, además de la zona de Calefacción 1, las funciones del Agua Caliente Sanitaria y el stand-by de la caldera. Estableciéndolo como unidad de ambiente 2 o unidad de ambiente 3es posible sola y respectivamente gestionar las zonas de Calefacción 2 y 3. Ver las instrucciones de los respectivos accesorios para el proceso de configuración.

Al término de cada configuración de instalación, realice el siguiente procedimiento para memorizar en la caldera los componentes utilizados.

• Acceder al menú 2 como se indica al inicio de este capítulo.
  • B Configurazione B B línea del programa 6200 a continuación B.
  • B Si a continuación B para confirmar.

En el caso de que el aparato se conecte a una instalación de suelo radiante, para salvaguardar la instalación, el instalador debe preverse un termostato de protección contra la sobretemperatura.

5. INSTALACIÓN DE CALEFACCIÓN MIXTA

Es posible configurar el accesorio AVS 75 para la gestión de un circuito de baja temperatura. De este modo, el AVS 75 está en disposición de controlar el circulador, la válvula mezcladora y la sonda de ida del circuito de Calefacción seleccionado de acuerdo a los esquemas siguientes.

Para una instalación de baja temperatura se recomienda bajar la temperatura de ajuste máximo de la caldera en Calefacción, configurando el parámetro 741 (ver capítulo 8.1) a un valor no superior a 45°C.

Modificar el parámetro relacionado con el tiempo de cierre de la válvula mezcladora, de acuerdo con el modelo utilizado y según las siguientes instrucciones:

Los esquemas que se presentan a continuación son para calderas con potencia inferior a 35 kW. Para calderas con potencia superior a 35 kW, debe preverse un separador hidráulico a la salida de la caldera y las zonas deben estar equipadas con circulador de zona en sustitución de electroválvula.

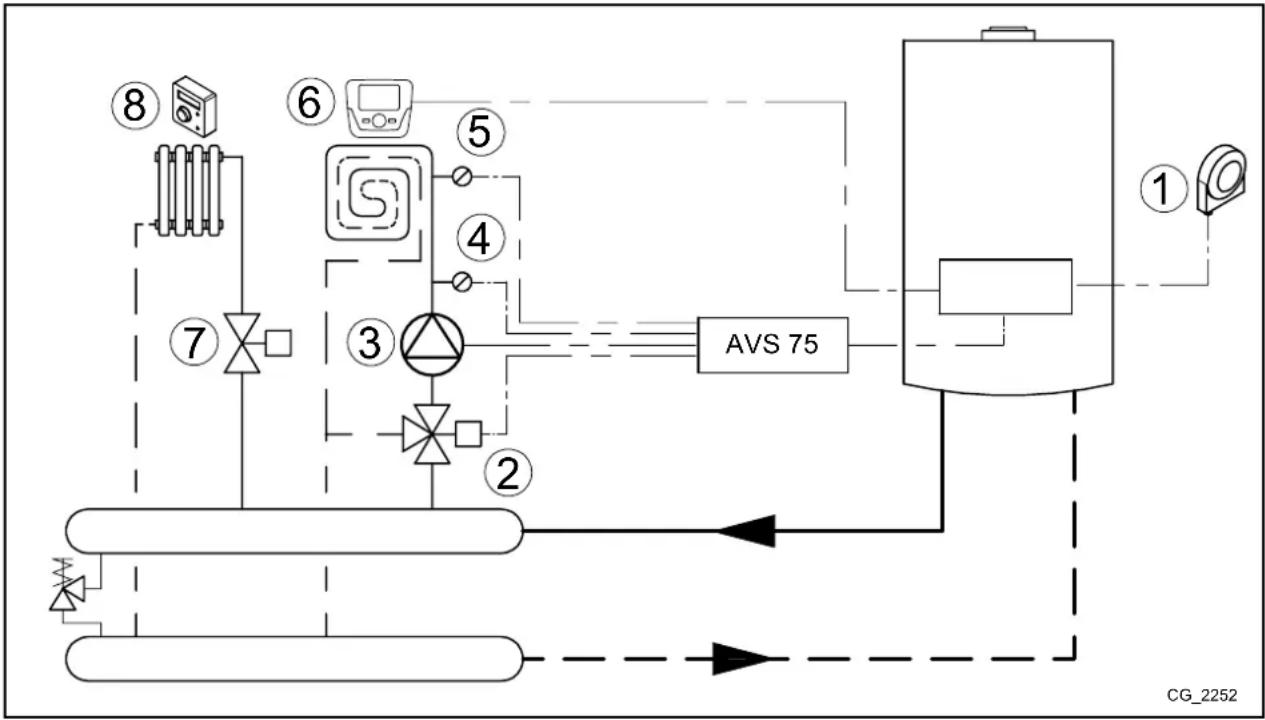

5.1 ESQUEMA 1

Zona de baja temperatura con Unidad de Ambiente - circuito de Calefacción(1) Zona de alta temperatura con termostato de ambiente - circuito de Calefacción(2)

1 Sonda exterior - bornera M2 (4-5) de caldera
2 Válvula mezcladora de zona de baja temperatura (QX21-N-QX22)
3 Circulador circuito de baja temperatura (QX23-N)
4 Sonda circuito de baja temperatura (BX21-M)
5	Termostato de seguridad (12V) circuito de baja temperatura (FX23-L)
6 Unidad de Ambiente - bornera M2 (1-2-3) de caldera
7 Electroválvula o circulador de zona de alta temperatura alimentada externamente
8 Termostato ambiente zona de alta temperatura (para el conexionado ver capítulo 7.1)

Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA DESCRIPCIÓN
CONFIGURACIÓN	5715 On Habilitación del Circuito de Calefacción 2
	5977	Termostato ambiente CC2	Habilitación del termostato para el circuito 2(contacto 1-2 bornera M1)
	6020 Circuito calefacción 1 Habilitación de la zona de baja temperatura
	6024 Termostato CC		Entrada EX21 habilitada como protección de la zona de baja temperatura
	6046	Bloqueo generación calor	Entrada H2 habilitada como protección de la zona de baja temperatura
CIRCUITO CALEFACCIÓN 1	742 ---		Habilitación de la temperatura de ida modulante (zona de baja temperatura)
	834	Standard 180 s	Tiempo de cierre de la válvula mezcladora

La unidad de ambiente es capaz de controlar directamente la zona de baja temperatura en función de la temperatura ambiente deseada en la sala. Si, girando el mando B, la pantalla muestra la temperatura de ida de la caldera y no la temperatura ambiente, significa que el parámetro 742 no ha estado configurado correctamente.

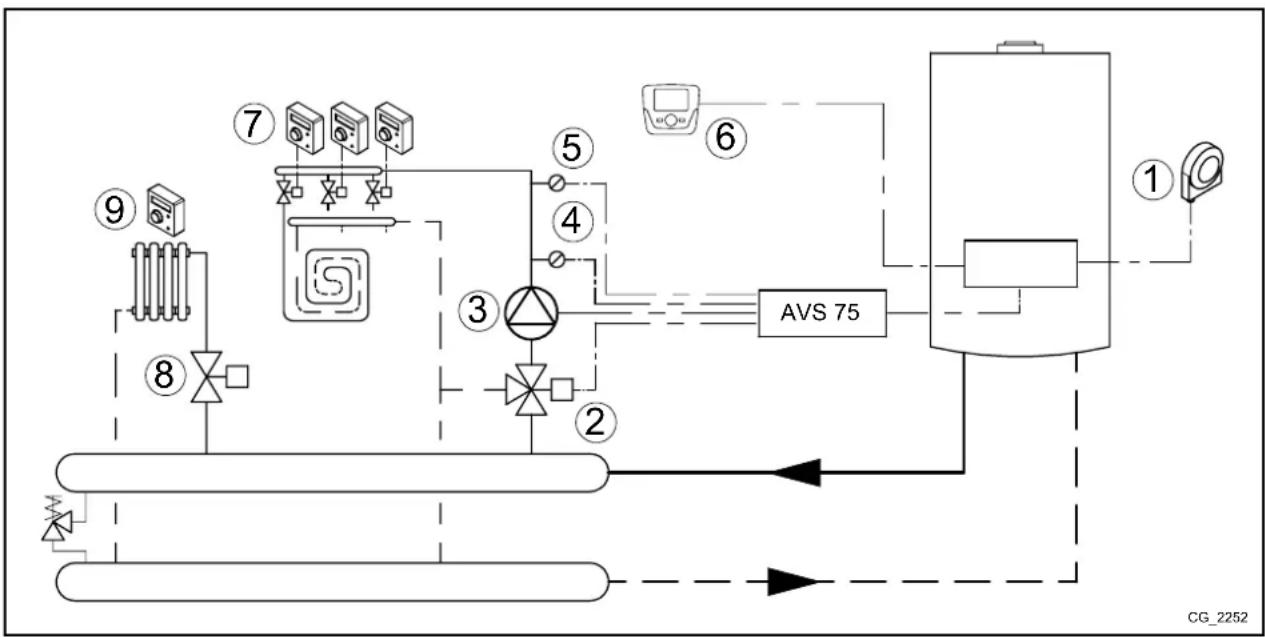

5.2 ESQUEMA 2

Más zonas de baja temperatura con termostato de ambiente y Unidad de Ambiente comunes - circuito de Calefacción(1)

Zona de alta temperatura con termostato de ambiente - circuito de Calefacción(2)

1 Sonda exterior - bornera M2 (4-5) de caldera
2 Valvula mezcladora de zona de baja temperatura (QX21-N-QX22)
3 Circulador circuito de baja temperatura (QX23-N)
4 Sonda circuito de baja temperatura (BX21-M)
5	Termostato de seguridad circuito de baja temperatura (FX23-L)
6 Unidad de Ambiente - bornera M2 (1-2-3) de caldera
7	Entrada termostato ambiente zona de baja temperatura (H2-M – para el conexionado ver capítulo 7.4)
8 Electroválvula o circulador de zona de alta temperatura alimentada externamente
9 Termostato ambiente zona de alta temperatura (para el conexionado ver capítulo 7.1)

Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA DESCRIPCIÓN
CONFIGURACIÓN	5715 On Habilitación del Circuito de Calefacción 2
	5977 Termostato ambiente CC2		Habilitación del termostato para el circuito 2(contacto 1-2 bornera M1)
	6020 Circuito calefacción 1 Habilitación de la zona de baja temperatura
	6024 Termostato CC		Entrada EX21 habilitado como protección de la zona de baja temperatura
	6046 Termostato ambiente CC1		Entrada H2 H2 habilitada como termostato de ambiente de la zona de baja temperatura
CIRCUITO CALEFACCIÓN 1	710	35°C	Consigna del local a calefactar (zona de baja temperatura)
	834	Standard 180 s	Tiempo de cierre de la válvula mezcladora

Estableciendo la temperatura de confort en el valor máximo (35 °C), se garantiza el buen funcionamiento de las zonas de baja temperatura. De esta manera, la Unidad de Ambiente no bloquea la demanda de calor de los termostatos de ambiente individuales que gestionan cada uno su zona.

En este caso, la Unidad de Ambiente realiza la función de gestionar la instalación de baja temperatura, pero no se puede utilizar para la gestión de la temperatura de uno de los locales. Girando el mando B, la pantalla muestra la temperatura de ida de la caldera. El circuito de calefacción funciona a impulsión fija.

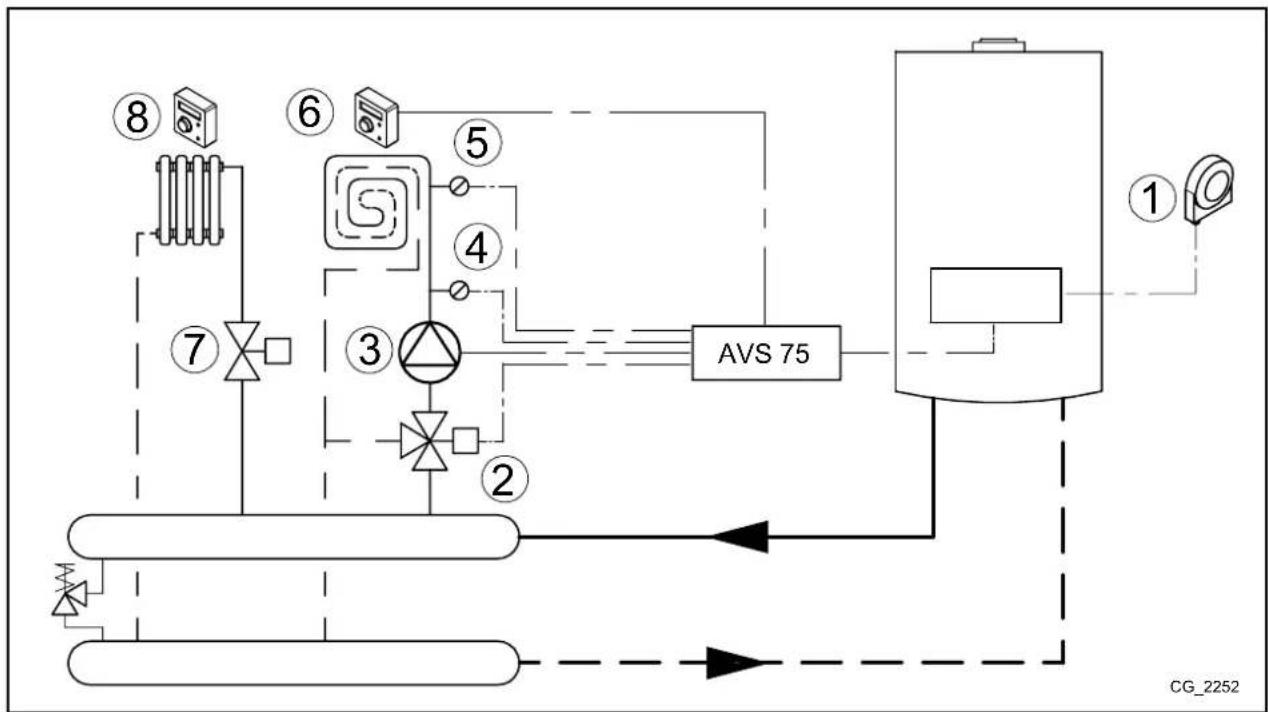

5.3 ESQUEMA 3

Zona de baja- circuito de Calefacción(1) y de alta temperatura - circuito de Calefacción(2) con termostatos de ambiente.

1 Sonda exterior - bornera M2 (4-5) de caldera
2 Válvula mezcladora de zona de baja temperatura (QX21-N-QX22)
3 Circulador circuito de baja temperatura (QX23-N)
4 Sonda circuito de baja temperatura (BX21-M)
5	Termostato de seguridad circuito de baja temperatura (FX23-L)
6 Entrada termostato ambiente zona de baja temperatura (H2-M)
7 Electroválvula o circulador de zona de alta temperatura alimentada externamente
8 Termostato ambiente zona de alta temperatura (para el conexionado ver capítulo 7.1)

Utilizando el Control Remoto entrar en el menú 2, como se describe en el capítulo 4, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA DESCRIPCIÓN
CONFIGURACIÓN	5715 On Habilitación del Circuito de Calefacción 2
	5977 Termostato ambiente CC2		Habilitación del termostato para el circuito 2(contacto 1-2 bornera M1)
	6020 Circuito calefacción 1 Habilitación de la zona de baja temperatura
	6024 Termostato CC		Entrada EX21 habilitado como protección de la zona de baja temperatura
	6046 Termostato ambiente CC1		Entrada H2 habilitada como termostato de ambiente de la zona de baja temperatura
CIRCUITO CALEFACCIÓN 1	834	Standard 180 s	Tiempo de cierre de la válvula mezcladora

6. INSTALACION DE CALEFACCIÓN POR ZONAS

Si no es necesario gestionar instalaciones mixtas, se puede utilizar el accesorio AVS 75 para controlar los circuladores/electroválvulas de zona, como se indica a continuación:

Para evitar encendidos y apagados frecuentes, se recomienda elevar la temperatura de ajuste mínima de la caldera en Calefacción, ajustando los parámetros 740, 1040 y 1340 (ver capítulo 8.1) a un valor no inferior a 45°C.

6.1 ESQUEMA 4

Dos zonas con Unidad de Ambiente circuitos de Calefacción(1 y 2) y 1 zona con termostato ambiente circuito de Calefacción (3).

1	Sonda exterior - bornera M2 (4-5) de caldera	5	Unidad de Ambiente circuito 2 bornera M2 (1-2-3) de caldera
2	Electroválvula o circulador de zona circuito 1 (QX21-N)*	6	Electroválvula o circulador de zona circuito 3 alimentada externamente
3	Unidad de Ambiente circuito 1 bornera M2 (1-2-3) de caldera	7	Termostato ambiente circuito 3 (para el conexionado ver capítulo 7.1)
4	Electroválvula o circulador de zona circuito 2 (QX22-N)*

* El accesorio AVS 75 no es capaz de controlar directamente una electroválvula de 3 hilos. Si es necesario este aspecto, realizarlo mediante un relé con un contacto de cambio.

Las Unidades de Ambiente 3 y 5 están conectadas en paralelo.

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5715	On	Habilitación del Circuito de Calefacción 2
	5721	On	Habilitación del Circuito de Calefacción 3
	5977	Termostato ambiente CC3	Habilitación del termostato para el circuito 3(contacto 1-2 bormera M1)
	6020	Multifuncional	-
	6030	Bomba circ.calef. CC1 Q2	Controllo del circulador/electroválvula del circuito 1
	6031	Bomba circ. calef. CC2 Q6	Controllo del circulador/electroválvula del circuito 2
CIRCUITO CALEFACCIÓN 1	742	---	Habilitación de la temperatura de ida modulante ( Circuito de Calefacción 1)
CIRCUITO CALEFACCIÓN 2	1042	---	Habilitación de la temperatura de ida modulante ( Circuito de Calefacción 2)

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local.Si, girando el mando B, la pantalla muestra la temperatura de ida de la caldera y no la temperatura ambiente, significa que el parámetro 742, 1042 y 1034 no han estado configurados correctamente.

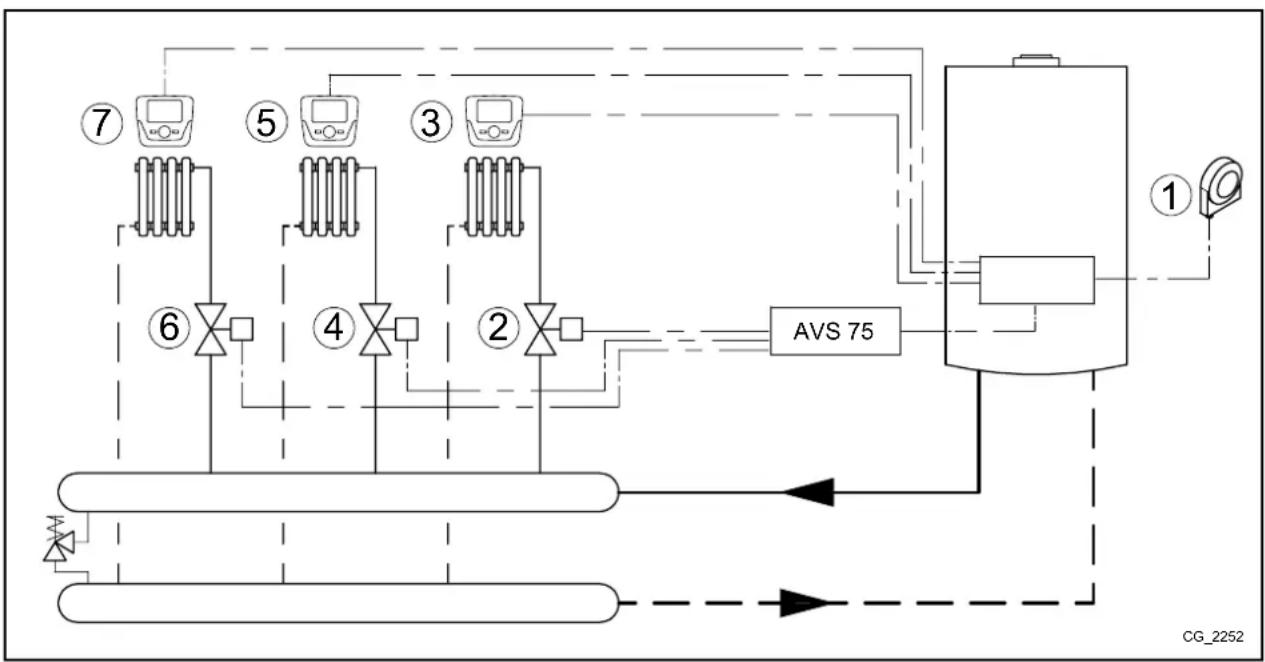

6.2 ESQUEMA 5

Tres zonas con Unidad de Ambiente (circuitos de Calefacción 1, 2 y 3)

1	Sonda exterior - bornera M2 (4-5) de caldera	5	Unidad de Ambiente circuito 2 bornera M2 (1-2-3) de caldera
2	Electroválvula zona circuito 1 (QX21-N)*	6	Electroválvula zona circuito 3 (QX23-N)*
3	Unidad de Ambiente circuito 1 bornera M2 (1-2-3) de caldera	7	Unidad de Ambiente circuito 3 bornera M2 (1-2-3) de caldera
4	Electroválvula o circulador de zona circuito 2 (QX22-N)*

* El accesorio AVS 75 no es capaz de controlar directamente una electroválvula de 3 hilos. Si es necesario este aspecto, realizarlo mediante un relé con un contacto de cambio.

Las Unidades de Ambiente 3, 5 y 7 están conectadas en paralelo.

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4, y efectuar las siguientes configuraciones::

MENÚ	LINEA DE PROGRAMA	PARÁMETRO	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5715	Circuito calefacción 2	On	Habilitación del Circuito de Calefacción 2
	5721	Circuito calefacción 3	On	Habilitación del Circuito de Calefacción 3
	5977	Entrada función H5 Ninguna		Deshabilitación del termostato en bornera M1 (1-2) en caldera
	6020	Función módulo de extensión 1	Multifuncional	-
	6030	Salida relé QX21 módulo 1	Bomba circ.calef. CC1 Q2	Controllo del circulador/electroválvula del circuito 1
	6031	Salida relé QX22 módulo 1	Bomba circ. calef. CC2 Q6	Controllo del circulador/electroválvula del circuito 2
	6032	Salida relé QX23 módulo 1	Bomba circ.calef. CC3 Q20	Controllo del circulador/electroválvula del circuito 3
CIRCUITO CALEFACCIÓN 1	742	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 1)
CIRCUITO CALEFACCIÓN 2	1042	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 2)
CIRCUITO CALEFACCIÓN 3	1342	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 3)

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local.Si, girando el mando B, la pantalla muestra la temperatura de ida de la caldera y no la temperatura ambiente, significa que el parámetro 742, 1042ó 1342no han estado configurados correctamente.

7. CONEXIONADO ELÉCTRICO DEL TERMOSTATO DE AMBIENTE

La temperatura de funcionamiento es la misma para todos los circuitos.

Los relés se pueden reemplazar por válvulas equipadas con microrruptores de finales de carrera y viceversa.

7.1 SITUACIÓN - 1 - Conexión de termostato de ambiente individual en una zona de alta temperatura

Conectar el termostato de ambiente a una fuente de alimentación externa (230) que alimentará la válvula de zona (o circulador) y la bobina del relé. Conectar el contacto del relé a la bornera M1 (1-2) de la caldera.

L T.A. M1 1 2 RE M V N CG_2310

7.2 SITUACIÓN - 2 - Conexión de termostatos de ambiente a un sistema multizona de alta temperatura.

Conectar los termostatos de ambientes en paralelo a una fuente de alimentación externa (230V) que alimentará las válvulas de zona (o circuladores) y las bobinas de los relés. Conectar los contactos de los relés en paralelo a la bornera M1 (1-2) de la caldera.

7.3 SITUACIÓN - 3 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura.

Conectar los termostatos de ambientes en paralelo a una fuente de alimentación externa (230V) que alimentará las válvulas de zona (o circuladores) y la bobina del relé. Conectar el contacto del relé a los bornes H2 y M del AVS 75.

7.4 SITUACIÓN - 4 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura con microrruptores de finales de carrera en las válvulas de zona.

Conectar los termostatos de ambientes en paralelo a una fuente de alimentación externa (230V) que alimentará las válvulas de zona. Conectar los contactos de los microinterruptores en paralelo a los bornes H2 y M del AV 75.

L AVS75 H2 M N 1 T.A. T.A. T.A. 2 n M VM VM V CG_2310

8. INSTALACIÓN SOLAR DE AGUA CALIENTE SANITARIA

Con esta configuración, el accesorio AVS 75 es capaz de gestionar el circulador solar, la sonda del colector y la sonda del acumulador (relativo al circuito solar) según el siguiente esquema:

1	Sonda acumulador solar B31(BX22-M)	3	Circulador circuito solar Q5 (QX23-N)
2	Sonda colector solar B6 (BX21-M)	4	Sonda acumulador B3 - bornera M2 (9-10) en caldera

Utilizar las sondas específicas para esta aplicación (suministradas como accesorio).

Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	6020	ACS solar	Habilitación de la función solar

Se indican a continuación los parámetros utilizados.En el caso de utilizar paneles solares con tubos de vacío, activar la función de protección específica (parámetros 3830, 3831)

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	3810 Standard 8°C		Diferencia de temperatura entre el colector y la sonda solar del acumulador para la activación del circulador solar
	3811 Standard 4°C		Diferencia de temperatura entre el colector y la sonda solar del acumulador para el paro del circulador solar
	3850 Standard “---”		Temperatura sobre la cual el circulador del colector circula (sólo si la temperatura máxima del acumulador no se alcanza)

Acceder al menú 3 (capítulo 5.2)

SOLAR	3830 Standard “---”		Tiempo máximo de bloqueo del circulador solar si la temperatura del colector alcanza su máximo valor (parámetro 3850) en el tiempo mínimo de circulación (parámetro 3831)
	3831	Standard 30s	Tiempo mínimo de circulación del circulador colector

Cuando en pantalla aparece el símbolo significa que el circulador del sistema solar está en funcionamiento para calentar el acumulador.

9. CONFIGURACIÓN DE PARÁMETROS

9.1 INSTALACIÓN DE CALEFACCIÓN

Panel de control			MENÚ CIRCUITO CALEFACCIÓN CR 1, 2, 3		Valores de Fábrica	Mínimo Máximo
CR1	CR2	CR3
700	1000	1300	Apagado-protección antihielo ambiente: la caldera arranca cuando la temperatura ambiente es < 6°CAutomático: la temperatura del local a calefactar depende de la franja horaria seleccionadaEconómica: la temperatura del local a calefactar es la reducidaConfort: la temperatura del local a calefactar es la de confort	- Confort	-	-
710	1010	1310	Temperatura ambiente de confort	°C	20	Reducida
712	1012	1312	Temperatura ambiente reducida	°C	16	Anticongelante
714	1014	1314	Temperatura ambiente de antihielo	°C	6	4
720	1020	1320	Selección de la curva climática para la sonda exterior	-	1,5	0,1
730	1030	1330	En presencia de sonda exterior y con el modo de funcionamiento automático, tiene un control automático de Calefacción (ON-OFF) en función de la temperatura (exterior) impuesta	°C	---	8
740	1040	1340	Valor mínimo de ida(ej. con la función de ida modulante activa)	°C 25	8	Máx.consigna
741	1041	1341	Valor máximo de ida(ej. con la función de ida modulante activa)	°C	80	Mín. consigna
742	1042	1342	Temperatura de ida en presencia de Unidad de Ambiente( --- = habilitación ida modulante)	°C 80	Mín. consigna	Máx.consigna
750	1050	1350	Importancia de la temperatura de ambiente respecto a la temperatura exterior y viceversa (función influencia ambiente):--- %: climática pura1..99 %: climática con compensación ambiente100 %: ambiente pura	%	50	1
760	1060	1360	Diferencial del apagado de la caldera en función de la temperatura ambiente deseada	°C	0,5	0,5
809	1109	1409	Los circuladores de caldera y del circuito permanecerán activos 24h	-	no	-
834	1134	1434	Tiempo de cierre de la válvula mezcladora para la baja temperatura	s	180	30
850	1150	1450	Se recomienda la utilización de la función “manual”.	-	off
851	1151	1451	Temperatura de ida a la cual se realiza la función secado del pavimento	°C 25	0	95
855	1155	1455	Temperatura de ida actual de la función secado del pavimento	°C	-	-
856	1156	1456	Día de la semana durante la activación de la función secado del pavimento	-	-	-

CR = Circuito de Calefacción

9.2 INSTALACIÓN AGUA CALIENTE SANITARIA

Panel de control	MENU CIRCUITO AGUA CALIENTE SANITARIA		Valores de Fábrica	Mínimo Máximo
1600	Tipología de funcionamientoOff = consigna igual a la consigna antihieloOn = consigna nominalEconómico = precalentamiento deshabilitado	-	on - -
1610 Consigna nominal del Agua Caliente Sanitaria °C 60 35 60
1612	Consigan de Agua Caliente Sanitaria reducida	°C	35	8
1620	Habilitación de la programación horaria	-	24 h/d	-
1640	Tipología del funcionamiento de la función antilegionela:OffPeriódicamenteDía fijo de la semana	-	off - -
1641	Días entre una función antilegionela y la otra (1...7)	-	7	-
1642	Día de la función antilegionela (lunes...domingo)	-	Lunes	-
1644	Horario de inicio de la función antilegionela	-	--:--	-
1660	Modalidad de utilización del circulador de recirculación del ACS	-	Autoriz. bombarecir. ACS	-
1663	Temperatura de paro del circulador de recirculación del ACS	°C	45	8

9.3 OTROS PARÁMETROS

Panel de control	MENÚ DE CONFIGURACIÓN	Valor de fábrica
5710	Habilitación del circuito de Calefacción 1	on
5721	Habilitación del circuito de Calefacción 3	off
5730	Configuración de la sonda de Agua Caliente Sanitaria en función del tipo de caldera (acumulación o instantánea)
5731	Tipo de actuador para el control de la prioridad sanitaria	Válvula diversora
5970	Sensor de prioridad santiraria (para calderas de tipo instantáneo)	-
5971	Posición del contacto en reposo	-
5973	Parámetros para la determinación del caudal de agua del consumo sanitario	-
5974		-
5975		-
5976		-
5977	Entrada para el termostato de ambiente de uno d elos circuitos de Calefacción	Termostato de ambiente zona 1
5978		-
6020	Multifuncional: se pueden configurar las entradas y salidas manualmenteCircuito Calefacción 1, 2 ó 3: gestiona una zona mezclada (1,2 ó 3 -capítulo 5)Controldor temp. retorno: no utilizado	-
6021		-
6022	ACS solar: gestiona una instalación solar con 2 sondas y circulador (capítulo 7)Ctrl Primar./Bomba sistema: no utilizado	-
6024	No utilizados	-
6026		-
6028		-
6030...6038	Ver capítulo 9	-
6040...6045	Ver capítulo 9	-
6046...6068	Ver capítulo 9	-
6097	Tipo de sonda utilizada para el colector solar	Pt 1000
6200	Memorización de todas las sondas conectadas en caldera y en los accesorios (capítulo 4)	-
6212	Información fabricante	-
6213	Información fabricante	-
6215	Información fabricante	-
6217	Información fabricante	-
6230	Información fabricante	-
6231	Información fabricante	-
6704	Habilitación visualización código interno	sì
6705	Código interno de la anomalía actual	-
6706	Fase del quemador en que aparece la anomalía	-
6710	Rearme de una alarma externa (capítulo 9)	no
6800	Úlima anomalía registrada	-
6805	Código interno de la última anomalía registrada	-
6806	Fase del quemado de la última anomalía registrada	-
da 6810 a 6996	Histório de anomalías precedentes	-

10. FUNCIONES VARIAS

Además de las configuraciones descritas anteriormente, es posible ajustar las entradas y salidas de conformidad con los requisitos de la instalación. En los ejemplos siguientes, se han considerado el relé de salida QX21 y la sonda BX21 del accesorio, pero lo mismo es válido para los relés QX22, QX23 y la sonda BX22. En todos los casos se debe configurar el accesorio como "Multifuncional".

MENÚ LÍNEA	DE PROGRAMA PARÁMETRO VALOR DE SELECCIÓN DESCRIPCIÓN
CONFIGURACIÓN	6020 Función	módulo de extensión 1 Multifuncional	Activación de la función solar

10.1 CIRCULADOR DE RECIRCULACIÓN DEL AGUA CALIENTE SANITARIA

Si se utiliza un acumulador para el Agua Caliente Sanitaria, es posible controlar el circulador de recirculación. La habilitación de la función está vinculada a la programación horaria del Agua Caliente Sanitaria. Para minimizar la pérdida de circulación, la función activa el circulador unos 10 minutos seguidos de una pausa de 20 minutos. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4:

MENÚ	LÍNEA DE PROGRAMA	VALOR DESCRIPCIÓN
CONFIGURACIÓN	6030	Bomba circulación Q4	Habilitación del circulador de recirculación del ACS (salida relè QX21)
	6040	Sonda circulación ACS B39	Habilitación de la sonda de recirculación del ACS (sonda BX21)
AGUA CALIENTE SANITARIA	1663	de fábrica = 45°C	Temperatura del ACS en que se activa el circulador (consigna de recirculación)

10.2 INSTALACIÓN SOLAR PARA PISCINA

La Calefacción de la piscina a través de paneles solares puede ser realizada del siguiente modo:

1	Sonda acumulador solar B31 (BX22-M)	5	Circulador de la piscina (QX21-N)
2	Sonda colector solar B6 (BX21-M)	6	Sonda de retorno calentamiento piscina – bornera M2 en caldera
3	Circulador circuito solar Q5 (QX23-N)	7	Piscina
4	Sonda acumulador B3 - bornera M2 (9-10) de caldera

Utilizar las sondas específicas para esta aplicación (suministradas como accesorio).

Realizar la configuración como se indica en el capítulo 8. En este punto el sistema está configurado para utilizar paneles solares para el Agua Caliente Sanitaria. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4:

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5931	Sonda piscina B13	Habilitación de la sonda de la piscina ( Entrada sonda BX2)
	6030	Elem. ctrl. solar piscina K18	Habilitación de circulador para calentar la piscina ( Salida relè QX21)
AGUA CALIENTE SANITARIA	6046	Sonda impulsión común B10	Activación para el calentamiento de la piscina (ejemplo, un interruptor de flotador o comando manual)

La utilización del contacto H2 es importante porque garantiza el buen funcionamiento del sistema, permitiendo el intercambio de calor con la piscina sólo si esta última lo permite. A continuación, asegúrese de que la piscina esté llena de agua y funcionando.

10.3 DEMANDA GENÉRICA DE CALOR

La demanda genérica de calor es una que no proviene de uno de los tres circuitos de Calefacción disponibles y/o del circuito de Agua Caliente Sanitaria. Esta demanda se le denomina richiesta utenza y sirve para proporcionar calor a las unidades externas, como por ejemplo para calentar el agua de una piscina.

Para activar esta función, se debe realizar la siguiente configuración. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 4:

MENÚ	LÍNEA DE PROGRAMA	VALOR DESCRIPCIÓN
CONFIGURACIÓN	6030	Bomba circ cons VK1 Q15	Habilitación de la bomba para la demanda externa 1 ( Salida relè QX21)
	6046	Demand consumidor VK1 Contacto para la demanda externa 1
CIRCUITO CONSUMIDOR 1	1859	valor de fábrica = 70°C Temperatura ida Calefacción para la demanda externa 1

En el caso de que la demanda de usuario venga proporciona a través de una señal analógica 0-10 V, se debe configurar el parámetro 6046 como “Richiesta utenza CR1 10V”. También se debe configurar la característica de la señal utilizando los parámetros:

6049

Valor tensión 1 H2 módulo 1

6050

Valor función 1 H2 módulo 1

6051

Valor tensión 2 H2 módulo 1

6052

Valor función 2 H2 módulo 1

10.4 OTRAS CONFIGURACIONES

A continuación se indican otras configuraciones:

Relé QX21

Salida alarma K10 Alarma (ej. condominio)
Bomba sistema Q14	Circulador activo en cualquier demanda de Calefacción o demanda externa
Programa horario 5 K13 Contado	comandado por “programa horario aux”
Demanda refrigeración K28	Demanda de enfriamiento del circuito de refrigeración 1
Relleno agua K34	Válvula de llenado automático de caldera
Desconexión ventilador K38	Control ventilador externo

Sonda BX21

Sonda acumulador B4	Sonda acumulador para el calentamiento (superior)
Sonda acumulador B41	Sonda acumulador para el calentamiento (inferior)
Sonda acumulador B42	Tercera sonda acumulador para el calentamiento (a mitad del acumulador)

Entrada H2

Mensaje error/alarma	Señal de alarma externa
Conmut. flujo caldera	Contacto flusostato de caldera (sólo utilizable si no está ya presente en la caldera)
Limitador temp. caldera	Contacto termostato de caldera (sólo utilizable si no está ya presente en la caldera)
Demand consumidor VK1 10V	Demanda externa 1 con señal 0-10V (*)
Medida presión 10V	Medida de presión con señal 0-10V(*)
Potencia preseleccion. a 10V	Regulación de la potencia de la caldera en función de la señal 0-10V (*)

* Para utilizar las funciones es necesario establecer las características de la señal analógica utilizando los siguientes parámetros presentes en el menú Configuración del Control Remoto:

6049

Valor tensión 1 H2 módulo 1

6050

Valor función 1 H2 módulo 1

6051

Valor tensión 2 H2 módulo 1

6052

Valor función 2 H2 módulo 1

Las configuraciones indicadas son también válidas para otros relés/sondas/entradas de la placa, como por ejemplo el relè QX1 (línea 5890) o la sonda BX2 (línea 5931) y BX3 (línea 5932).

1. LISTADO DE ANOMALÍAS<

E	Anomalía Descripción de la anomalía
10	Sensor sonda exterior	Circuito de Calefacción habilitado sin ningún tipo de control (termostato, Unidad de Ambiente o unidad externa) o una sonda exterior defectuosa
84	BSB, conflicto de dirección	2 ó más Unidades de Ambiente configuradas para el mismo circuito de Calefacción
98	Módulo adicional 1	Accesorio AGU 2550 no se detecta o no reconocido
99	Módulo adicional 2	Accesorio AGU 2550 no se detecta o no reconocido
373	Módulo adicional 3	Accesorio AGU 2550 no se detecta o no reconocido
30	Sonda impulsión 1 Sonda de circuito mezclador 1 no se detecta
32	Sonda impulsión 2 Sonda de circuito mezclador 2 no se detecta
260	Sonda impulsión 3 Sonda de circuito mezclador 3 no se detecta
335	BX21 ninguna función Sonda BX21 no configurada
336	BX22 ninguna función Sonda BX22 no configurada
324	BX mismos sensores	2 ó más sondas están configuradas para la misma función
52	Sonda ACS 2 Sonda Agua Caliente Sanitaria solar no se detecta
73	Sonda colector 1 Sonda colector solar no se detecta
57	Sonda circulación ACS	Sonda de circulación de Agua Caliente Sanitaria no se detecta
243	Sonda piscina Sonda de la piscina no se detecta
25	Sonda caldera de leña	Sonda de la caldera de biomasa no se detecta
346	Bomba cald.Q10 ausente	Circulador de la caldera de biomasa no se detecta

1. CARACTERÍSTICAS TÉCNICAS

Alimentación	Tensión de alimentación	AC 230 V (±10 %)
	Frecuencia de funcionamiento	50/60 Hz
	Potencia absorbida	4 VA
	Fusible de alimentación (Alimentación y salida)	máx. 10 AT
Cableado	Cable rígido o flexible (entrelazado o con puntas protegidas)	-
	unipolar	0,5...2,5 mm2
	bipolar	0,5...1,5 mm2
Datos funcionales	Clase software	A
	Modo de operación EN 60 730	1b (operación automática)
Entradas	Entrada digital H2	-
	Bajísima tensión de seguridad por contacto libre	-
	Contacto en baja tensión	-
	Tensión con contacto abierto	DC 12 V
	Tensión con contacto cerrado	DC 3 mA
	Entrada analógica H2	-
	Bajísima tensión de protección	-
	Límites de funcionamento	DC 0..10 V
	Resistencia interna	>100 kΩ
	Entrada L	AC 230 V (±10%)
	Resistencia interna	>100 kΩ
	Entrada sensores BX21, BX22	NTC 10k
	Cables de conexiónado permitido (cobre)	-
	Sección	mm2	0,25	0,5	0,75	1,0	1,5
	Máxima longitud	m	20	40	60	80	120
Salidas	Relé de salida	-
	Límites de corriente de funcionamento	AC 0,02...2 (2) A
	Intensidad máxima de entrada	15 A per ≤1 s
	Intensidad máxima (para todos los relés)	AC 6 A
	Límites de tensión	AC 24...230 V (por contacto libre)
Interface	BSB	Conexión con 2 cables, no permutables
	Longitud unitad de base – dispositivos periféricos	máx. 150 m
	Longitud total	máx. 300 m (capacidad máxima del cable: 60nF)
	Sección del cable	0,5 mm2
Número máximo de calderas conectadas en cascada		16

ÍNDICE
