Tipo de producto	Caldera de pellets (estufa de aire)
Marca	Baxi
Modelo	Nerta Aire 9,5 kW
Potencia térmica nominal	9,6 kW
Potencia térmica mínima	5,2 kW
Dimensiones (Alto x Ancho x Profundidad)	1160 x 525 x 518 mm
Peso	118 kg
Combustible	Pellets de madera (EN 14961-2 clase A1, Ø6 mm, longitud 10-30 mm, humedad ≤8%)
Capacidad del depósito	20 kg
Volumen máximo de calefacción	217 m³
Rendimiento térmico nominal	88%
Rendimiento térmico reducido	90%
Diámetro del tubo de humos	80 mm
Consumo máximo de combustible	2,3 kg/h
Consumo mínimo de combustible	1,2 kg/h
Potencia eléctrica nominal	122 W
Potencia eléctrica en arranque	378 W
Tensión/frecuencia	230 V / 50 Hz
Temperatura máxima de gases	190 °C
Emisiones de CO (nominal)	0,03%
Depresión en chimenea requerida	12 Pa
Mando	Infrarrojos y panel táctil con cronotermostato programable
Mantenimiento	Limpieza de cenizas cada ~30 kg de pellets; revisión anual por técnico
Seguridad	Alarmas A01-A18 (ignición, temperatura, presión, etc.)
Piezas originales	Sustituir solo con recambios originales Baxi

Preguntas frecuentes - 9 5 kW Baxi

¿Qué tipo de pellets debo usar en la caldera Baxi 9,5 kW?

Utilice únicamente pellets certificados según EN 14961-2 clase A1, con diámetro de 6 mm, longitud entre 10 y 30 mm y humedad máxima del 8%.

¿Cómo enciendo la estufa por primera vez?

Asegúrese de que el quemador esté vacío y el depósito lleno. Pulse el botón start/stop durante 3 segundos. El proceso de ignición dura entre 5 y 15 minutos.

¿Cada cuánto debo limpiar la estufa?

Limpie las cenizas del quemador y la cámara después de cada ~30 kg de pellets consumidos. Además, realice una limpieza adicional cada 600-800 kg y un mantenimiento anual por un técnico autorizado.

¿Qué hago si aparece la alarma A01 (fallo de ignición)?

La alarma A01 indica que no se ha producido ignición en 900 segundos. Posibles causas: canal del sinfín vacío, resistencia quemada o quemador mal colocado. Vuelva a arrancar o contacte al servicio técnico.

¿Puedo usar la estufa con un termostato externo?

Sí, es posible instalar un cronotermostato externo (no incluido). Debe conectar la interfaz y configurarlo según las instrucciones del manual (sección 8.5).

¿Cómo ajusto la potencia de la estufa?

Pulse la tecla de selección de potencia durante 1 segundo. Puede elegir entre 5 niveles (1 mínimo, 5 máximo). La potencia seleccionada se muestra en el visualizador.

¿Qué distancia mínima debo dejar alrededor de la estufa?

Mantenga al menos 100 cm por encima de la estufa al techo y evite materiales combustibles en las proximidades. Consulte las distancias mínimas en la figura 19 del manual.

¿Cómo se utiliza el humidificador integrado?

Coloque agua en el recipiente de acero inoxidable situado en la parte superior. Al evaporarse, humidifica el ambiente. Se recomienda llenarlo cuando note el aire seco.

¿Qué debo hacer si la estufa se apaga durante el funcionamiento?

Puede deberse a una alarma. Consulte la tabla de alarmas en el manual. Presione el botón de reset y reinicie. Si el problema persiste, llame al servicio técnico.

¿Puedo usar la estufa sin ventilación exterior?

No. Es necesario que la estancia tenga una entrada de aire de al menos 100 cm². La estufa también dispone de un tubo de 50 mm para conectar al exterior.

MANUAL DE USUARIO 9 5 kW Baxi

Lea detenidamente este manual y guárdelo como referencia.

* Todos los productos cumplen los requisitos especificados en la Directiva europea para productos de construcción (Directiva 89/106/CEE) y están homologados con la marca de conformidad CE;
* no se responsabiliza de los daños que se produzcan en el equipo si su instalación la realiza personal no cualificado;
* no se responsabiliza de los daños que se produzcan en el equipo cuando no se respeten las reglas de instalación y uso indicadas en este manual;
* En la instalación del equipo deben cumplirse todas las normativas locales, incluidas las referencias a normas nacionales y europeas;
* Las estufas de pellets se han fabricado según las normas EN 14785:2008.

Índice

1.c Contenido de los embalajes 5c

1.1.c Desembalaje de la estufa 5c

2.c Advertencias de seguridad....6c

2.1.c Para su seguridad, recuerde que:......6c

3.c Características técnicas .....9c

4.c Instalación de la estufa de pellets.... 13c

4.1.c Montaje de las piezas removibles.... 14c

4.2.c Requisitos para la instalación 20c

4.3.c Instalación de conductos y sistemas de extracción de humos:......21c

4.4.c Instalación sin chimenea....21c

4.5.c Instalación con chimenea 24c

4.6.c Instalación Hidráulica 25c

5.c Combustible 26c

6.c Utilización de la estufa de pellets 27c

7.c Mando 28c

7.1.c Mando por infrarrojos....28c

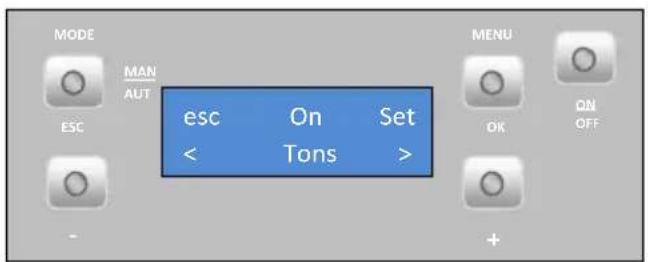

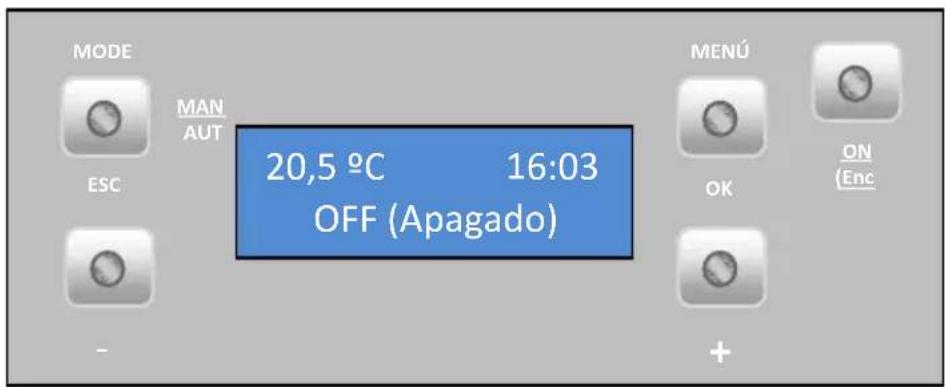

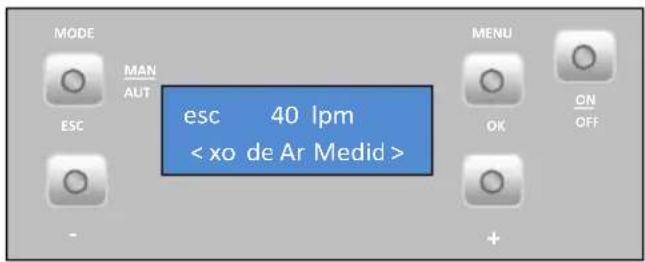

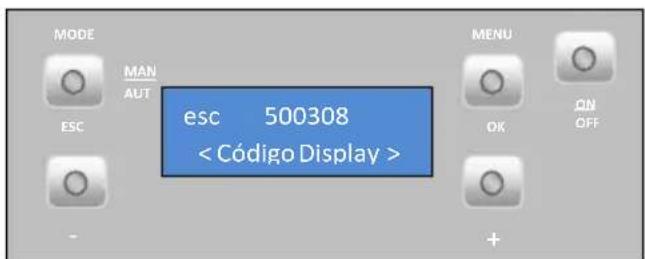

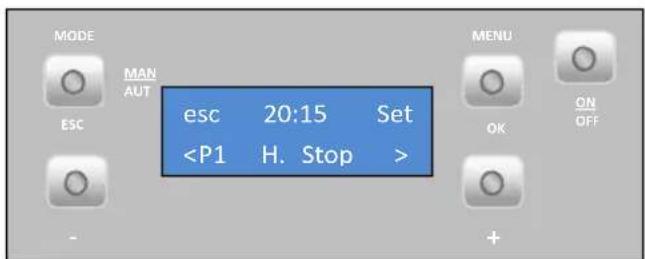

7.2.c Mando y visualizador 29c

7.3.c Resumen del visualizador....30c

7.3.1.Menú 30c

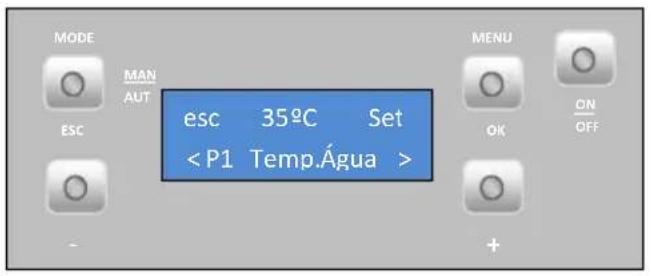

7.3.2.Temperatura del agua.... 31c

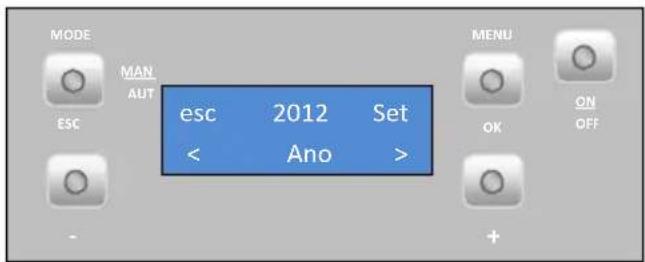

7.3.3.Fecha/hora 31c

7.3.4.Crono.... 33c

7.3.5.Sleep (Apagado automático) 37c

7.3.6.Menú configuraciones 38c

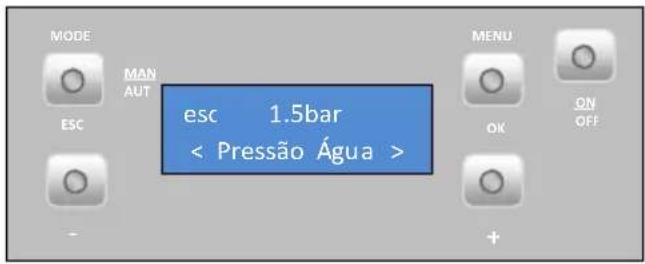

7.3.7.Info Usuario 42c

8.c Puesta en marcha....44c

8.1.c Parada 45c

8.2.c Desconectar el aparato de la corriente (cuando sea necesario)......45c

8.3.c Instrucciones para retirar las tapas laterales 45c

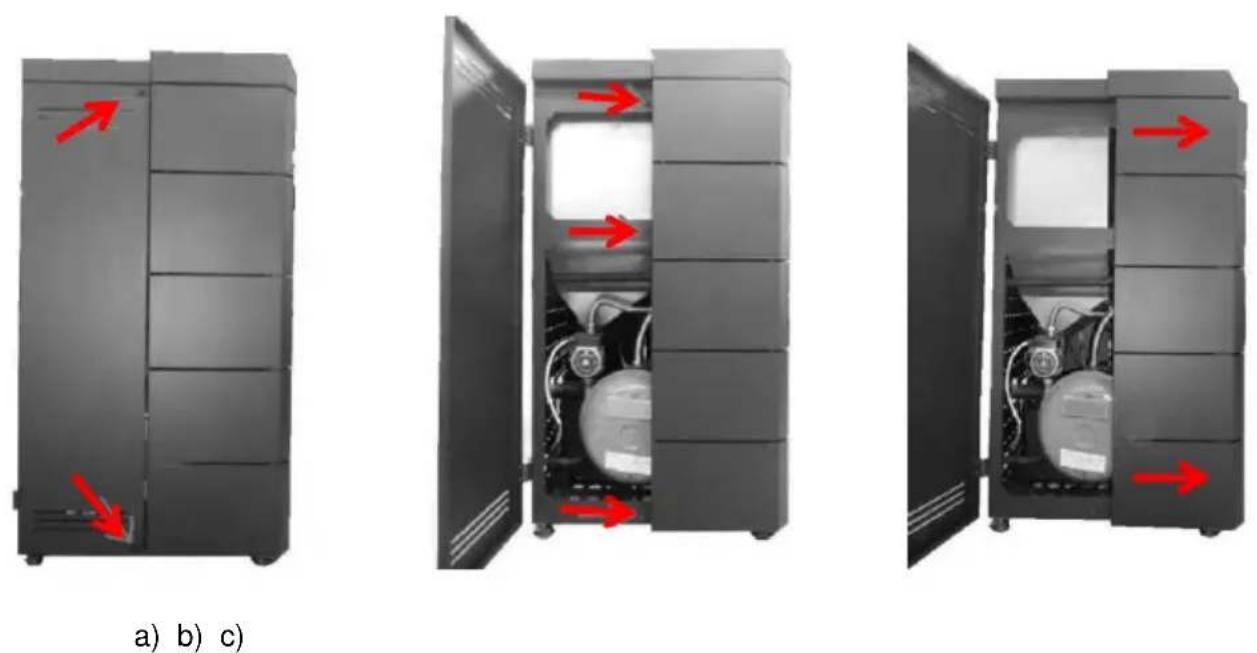

8.3.1.Retirar las tapas laterales.... 45c

8.3.2. Tapa del depósito de pellets 46c

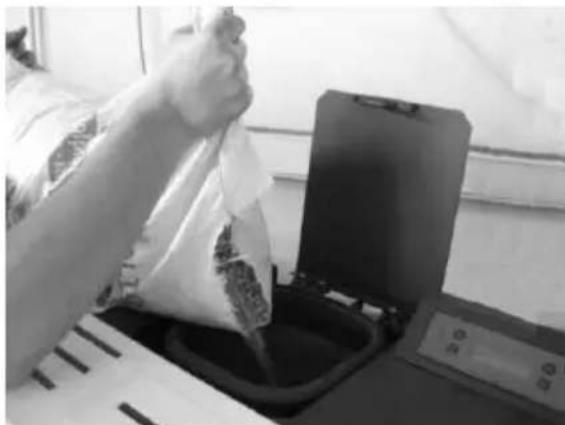

8.4.c Reabastecer el depósito de pellets....46c

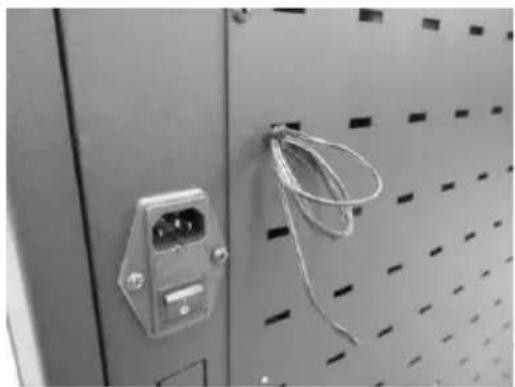

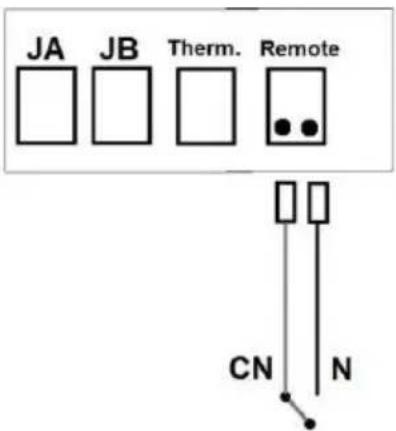

8.5.c Instalación y funcionamiento con mando externo (cronotermostato) ..... 47c

8.5.1.Instrucción de montaje del mando externo....48c

8.6.c Ajuste de nivel de potencia....50c

9.c Humidificador 52c
10.c Mantenimiento....52c
11.c Lista de Alarmas / averías / recomendaciones....64c
12.c Esquema eléctrico de la estufa de pellets 66c

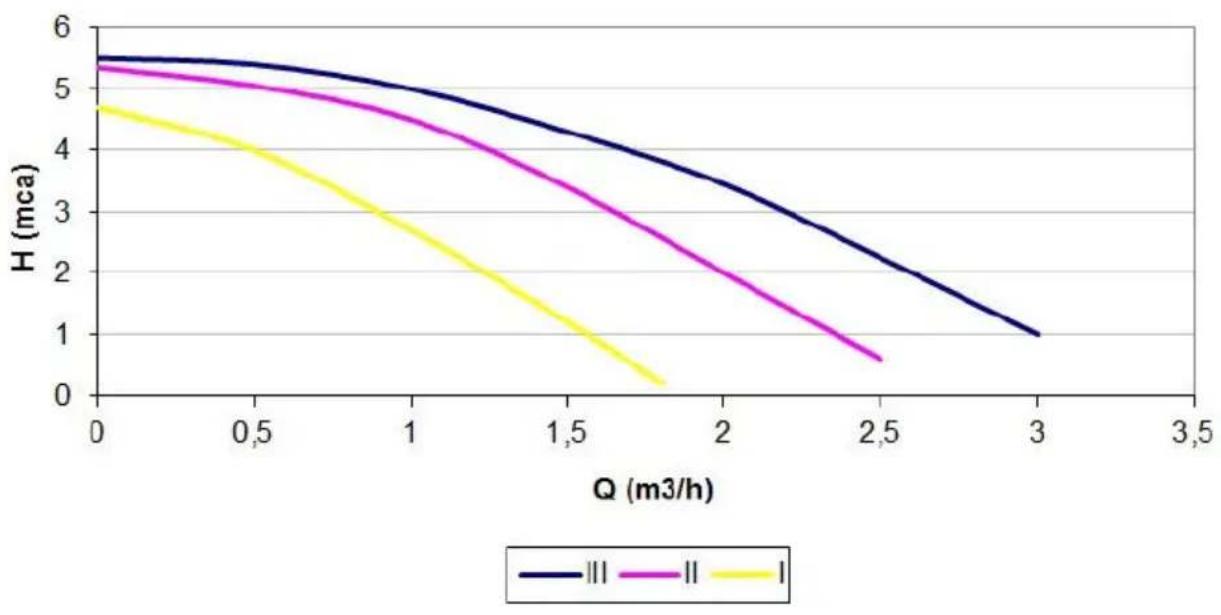

13.c Curvas de funcionamiento del circulador UPS 15-55 CIAO 67c

1. Contenido de los embalajes

• Estufa
• Tirador de la barra de limpieza y apertura de la puerta
• Manual de instrucciones
• Mando por infrarrojos en los modelos Elba Aire 7,5 kW y Nerta Aire 9,5 kW
• Cable de alimentación

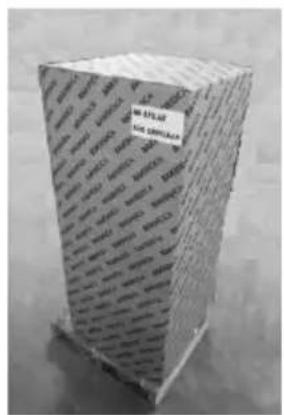

1.1. Desembalaje de la estufa

Para proceder al desembalaje del equipamiento, deberá procederse como se muestra en las siguientes fotos. En primer lugar deberá retirarse la caja de cartón levantándola (Figura 1-a e b). A continuación, retire la bolsa que envuelve la estufa (Figura 1-c) y las placas de poliestireno. Finalmente, deberán aflojarse las cuatro piezas que sujetan el equipamiento al palet de madera (Figura 1- d / e).

e)
Figura 1 – Desembalaje de la estufa

2. Advertencias de seguridad

Baxi Calefacción S.L.U declina toda responsabilidad en caso de que no se respeten las precauciones, advertencias y normas de funcionamiento del equipamiento. Este equipamiento debe destinarse al uso para el que se fabricó expresamente. Quedan excluidas todas las responsabilidades contractuales o extracontractuales del fabricante en caso de que se provoquen lesiones en personas, animales o cosas, debido a errores de instalación, de mantenimiento o de un uso inadecuado.

Una vez que haya retirado el embalaje, compruebe que el contenido está íntegro y completo. Si el contenido del paquete no se corresponde con lo indicado en el punto 1, póngase en contacto con el distribuidor donde adqurió el aparato.

Todos los componentes que conforman el equipo garantizan su funcionalidad y eficiencia energética y, en caso necesario, se deberán sustituir por piezas originales y con la intervención de un centro de asistencia técnica autorizado.

Al menos una vez al año debe realizarse un mantenimiento del equipo, para esta tarea deberá ponerse en contacto con su instalador especializado.

Este manual de instrucciones es un componente más del producto. Asegúrese de que se encuentra siempre cerca del aparato.

2.1. Para su seguridad, recuerde que:

• La estufa de pellets es un equipamiento de calefacción de biomasa y debe ser siempre manipulado tras la lectura integral de este manual;
• Asegúrese de que el circuito hidráulico ha sido montado correctamente y esté conectado al agua antes de encender la estufa de pellets (sólo para los modelos Alae Agua 17 kW y Coral Agua 23 kW);
• La estufa no debe ser utilizada por niños o personas con reducidas capacidades físicas, sensoriales o mentales, o con falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucción;

• No se debe tocar la estufa si se está descalzo y se tienen partes del cuerpo mojadas o húmedas;

• Está prohibido modificar los dispositivos de seguridad o de regulación sin la autorización del fabricante;

• Está prohibido tapar o reducir las dimensiones de las aberturas de ventilación del lugar de la instalación;
• La estufa de pellets es un equipamiento que necesita aire para realizar una correcta combustión, por lo que, la eventual estanqueidad del lugar en el que está el equipo o la existencia de otras fuentes de extracción de aire en la vivienda pueden impedir el correcto funcionamiento del equipo;
• Las aberturas de ventilación son indispensables para que la combustión sea la correcta;
• No deje el material de embalaje al alcance de niños;
• Durante el funcionamiento normal del aparato, no se puede abrir la puerta de la estufa;
• Antes de conectar el aparato tras un período largo sin usarlo, compruebe si existen posibles obstrucciones en el conducto de humos;

- La estufa de pellets se diseñó para su funcionamiento dentro de viviendas con ambiente protegido. Puede haber sistemas de seguridad que intervengan y desconecten la estufa. Si le sucede esto, póngase en contacto con el servicio de asistencia técnica y nunca, en ninguna situación, desmonte los sistemas de seguridad;

- La estufa de pellets es un equipamiento de calefacción de biomasa con extracción de humos efectuada por un extractor eléctrico. La interrupción del suministro eléctrico durante su utilización puede provocar la no extracción de humos y la consecuente entrada de los mismos en la vivienda. Por esta razón se recomienda una chimenea con buena extracción natural;

- Cuando esté en funcionamiento, NUNCA debe desconectar el enchufe de su estufa de pellets. El extractor de humos de la estufa de pellets es eléctrico, por lo que podrá provocar la no extracción de humos de combustión;

- Para realizar el mantenimiento a su equipamiento, debe desconectarlo de la corriente eléctrica. Para hacerlo, el equipamiento debe estar totalmente frío (si estuvo en funcionamiento);

- Nunca toque el interior de la estufa sin desconectarla de la red eléctrica.

- Las partes metálicas que el usuário puede tocar alcanzan temperaturas elevadas: (puerta, maneta, etc.) evite tocar las partes más calientes;

- Con la estufa se suministra una herramienta para abrir la puerta en caliente (Figura 37-b).

- En las estufas de agua, la temperatura máxima de agua que puede definir el usuario es de 75° C. Si alcanza una temperatura de 90 ° C, la estufa se apaga automáticamente y la alarma se dispara.

3. Características técnicas

Características	Alae Agua 17 kW	Coral Agua 23 kW	Elba Aire 7,5 kW	Nerta Aire 9,5 kW	Unidades
Peso	200 21	2 98 118			kg
Alto	1200 12	260 980 11	60		mm
Ancho	630 70	0 520 525			mm
Profundidad	660 72	6 530 518			mm
Diámetro del tubo de salida de humos	100 10	0 80 80			mm
Capacidad del depósito	30 45	15 20			kg
Volumen máximo de calentamiento	384 52	0 165 217			m^3
Potencia térmica global máxima (agua/aire)	15,1 / 1,9	20,4 / 2,6	7,5 9,6		kW
Potencia térmica mínima (agua/aire)	6,0 / 0,9	8,9 / 1,5	4,2 5,2		kW
Consumo mínimo de combustible	1,6	2,3	1	1,2	kg/h
Consumo máximo de combustible	3,9	5,3 1,8	2,3		kg/h
Potencia eléctrica nominal	134 13	4 122 122			W
Potencia eléctrica en el arranque (<10 min.)	434 43	4 378 378			W
Tensión nominal	230 23	0 230 230			V
Frecuencia nominal	50 50	50 50			Hz
Rendimiento térmico a la potencia térmica nominal	90,7 90	84 88			%
Rendimiento térmico a la potencia térmica reducida	93,7 92	82,8	90		%
Caudal de gases de combustión (máx.)	12 18	-	7		g/s
Caudal de gases de combustión (mín.)	7	12	-	5	g/s
Temperatura máxima de los gases	138 15	1 188 190			°C
Temperatura mínima de los gases	78 96	163 120			°C
Emisiones de CO a la potencia térmica nominal	0,03	0,03	0,04 0,03		%
Emisiones de CO a la potencia térmica reducida	0,03	0,03	0,04 0,02		%
Depresión en la chimenea	12 12	12 12			Pa
Volumen de agua en la estufa	22 22	-	-		L
Nivel sonoro del ventilador tangencial	-	-	-	-	dB(A)
Nivel sonoro del extractor de humos	67,6	67,6	-	-	dB(A)

Tabla 1 – Características técnicas

Ensayos realizados con pellets de madera con poder calorífico de 4,9 kWh/kg.

Los datos que se indican en esta tabla fueron obtenidos en los ensayos de homologación del producto en laboratorios independientes y acreditados, para efectuar pruebas a equipos de pellets.

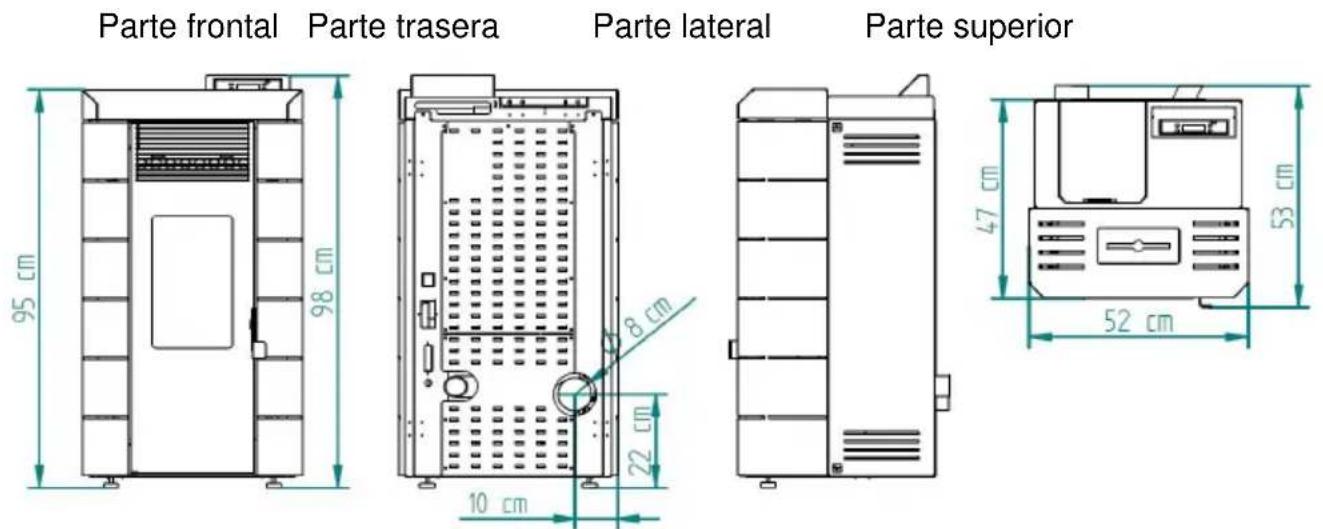

Figura 2 – Dimensiones de la estufa de pellets (Elba Aire 7,5 kW)
Parte frontal Parte trasera

Parte trasera

Parte lateral

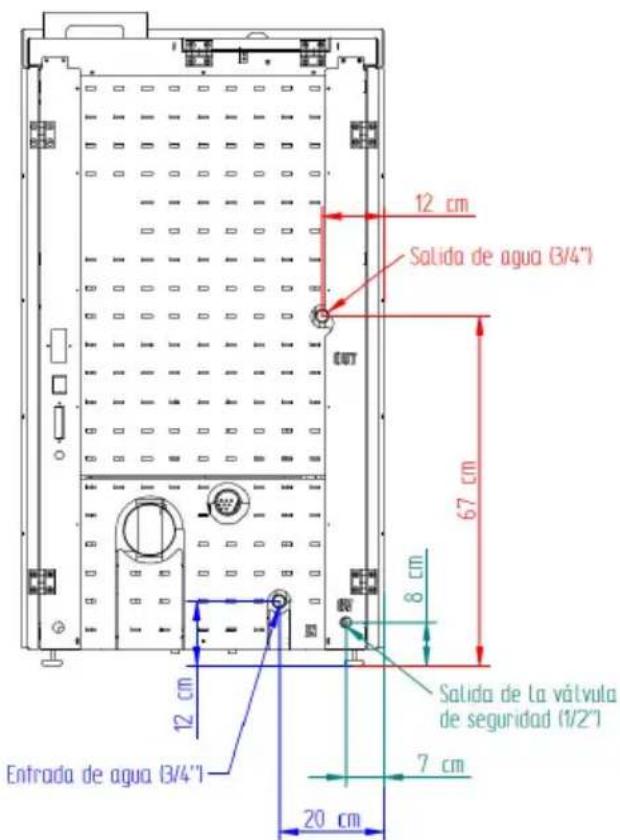

Figura 6 – Conexiones hidráulicas de la estufa de pellets Alae Agua 17 kW

Figura 7 – Conexiones hidráulicas de la estufa de pellets Coral Agua 23 kW

4. Instalación de la estufa de pellets

Antes de comenzar la instalación, realice las siguientes acciones:

• Compruebe, inmediatamente después de la recepción, si el producto está completo y en buen estado. Es necesario señalar los posibles defectos detectados antes de realizar la instalación del aparato.
• La estufa tiene en la base cuatro pies regulables en altura que permiten un ajuste sencillo en suelos desnivelados.

• Retire el manual de uso y entrégueselo en mano al cliente.
• Conecte un conducto de 80 mm de diámetro (modelos Elba Aire 7,5 kW y Nerta Aire 9,5 kW) o de 100 mm de diámetro (modelos Alae Agua 17 kW y Coral Agua 23 kW) entre el orificio de salida de gases de combustión y el conducto de extracción de humos hacia el exterior del edificio (por ejemplo, chimenea) - verificar esquemas del punto 4.
• Si se utiliza un tubo para la entrada de aire para la combustión desde el exterior, este no debe ser mas largo de 60 cm en horizontal y no debe tener singularidades (por ejemplo, curvas)
• Realice la instalación hidráulica (consultar punto 4.6) – (solamente en las estufas de agua – Alae Agua 17 kW y Coral Agua 23 kW).
• Conecte el cable de alimentación 230 VAC a un enchufe de corriente eléctrica con toma a tierra.
• La cara del aparato que contiene la salida de aire caliente deberá quedar mirando hacia el espacio que se va a calentar.

- La máquina tiene un cronotermostato en el mando. De forma opcional, se puede utilizar un programador externo convencional (no incluido) para definir automáticamente los períodos de funcionamiento del aparato. Se conectará através de un cable al enchufe opcional (no incluido) de programador 230 VAC.

4.1. Montaje de la envolvente

Para finalizar la instalación de la estufa debe montar las piezas desmontables.

- Elba Aire 7,5 kW y Nerta Aire 9,5 kW

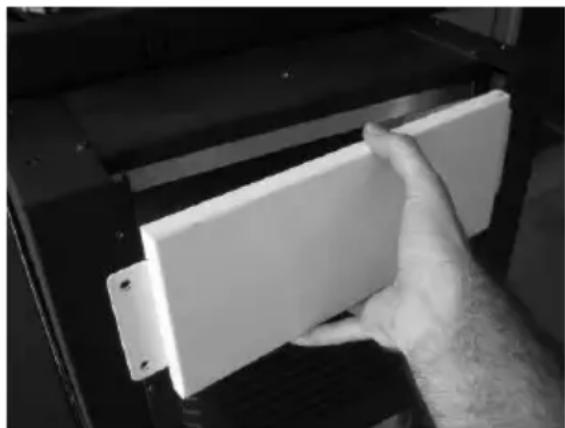

Deve comenzar a ensamblar la parte frontal superior de la estufa (solo para Nerta Aire 9,5 kW), poniendo los 4 tornillos.

b)
Figura 9 – Montaje de la pieza delantera

A continuación debe montar la parte superior, con los 7 tornillos de fijación. Uno en la parte superior (Figura 10 - b). Dos en la parte trasera (Figura 10 - c e d), que deben ser fijados por la zona de entrada para el depósito de pellets. Y dos en cada lado, que deben ser colocados a través del lateral de la estufa, en la parte inferior de la pieza (Figura 10 - e e f).

f)
Figura 10 – Montaje de la pieza superior

Para montar las piezas laterales, debe abrir las puertas laterales, quitando el tornillo que fija cada una (Figura 11 – Montagem das peças laterais Figura 11 - a). A continuación, debe colocar la pieza lateral, y fijarla con los 3 tornillos (Figura 11 - c).

c)
Figura 11 – Montaje de las piezas laterales

Debe fijar el tope de la puerta del depóstio de pellets, en la parte posterior de la máquina, utilizando los dos tornillos.

b)
Figura 12 – Montaje del tope de la puerta

Para completar el montaje debe colocar la tapa del humidificador.

a)
Figura 13 – Montaje de la tapa del humidificador

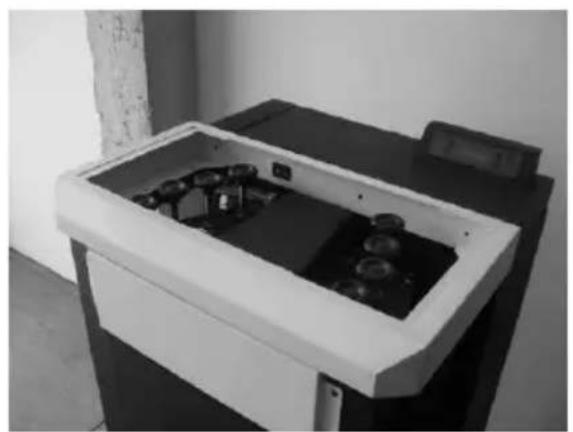

• Alae Agua 17 kW e Coral Agua 23 kW

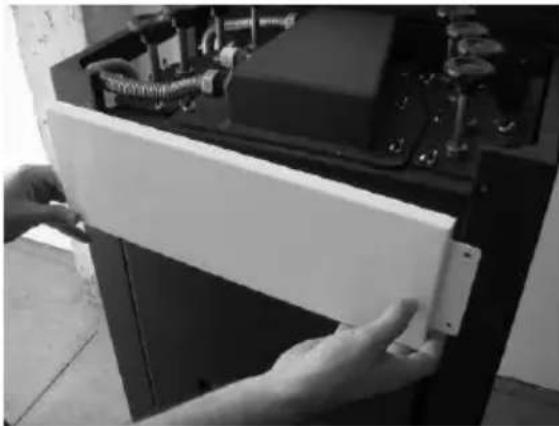

Debe comenzar a ensamblar la pieza frontal, poniendo los 4 tornillos, y teniendo en cuenta la posición de la ranura de la pieza (Figura 14 - b)

c)
Figura 14 – Montaje de la pieza delantera

A continuación, debe colocar la pieza superior, usando los 9 tornillos para fijación (Figura 15 - b): 3 en el posterior y 3 en cada lado.

d)
Figura 15 – Montaje de la pieza superior

A continuación, debe colocar las piezas laterales. Se debe quitar el tornillo que fija cada una de las puertas laterales y, a continuación, se puede colocar la pieza lateral. Debe fijarlo con los dos tornillos (Figura 16 - c) y finalmente debe cerrar y volver a fijar la puerta lateral con el tornillo.

e)
Figura 16 – Montaje de las piezas laterales

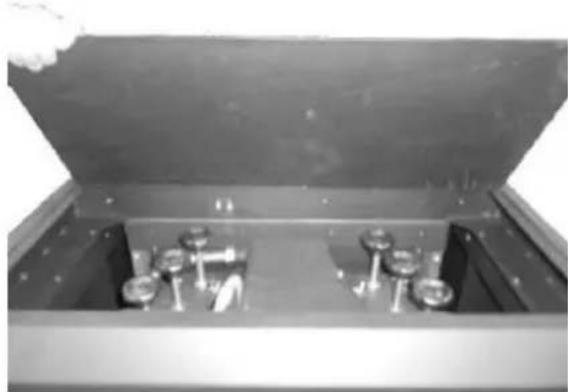

A continuación, debe colocar la tapa superior, que no necesita fijación.

b)
Figura 17 – Colocación de la tapa superior

Por último debe fijar el tope de la puerta del depóstio de pellets, en la parte posterior de la máquina, utilizando los dos tornillos.

b)
Figura 18 – Montaje del tope de la puerta del depósito de pellets

4.2. Requisitos para la instalación

En la figura 19 se representan las distancias mínimas de la estufa de pellets a las superficies que son especialmente inflamables.

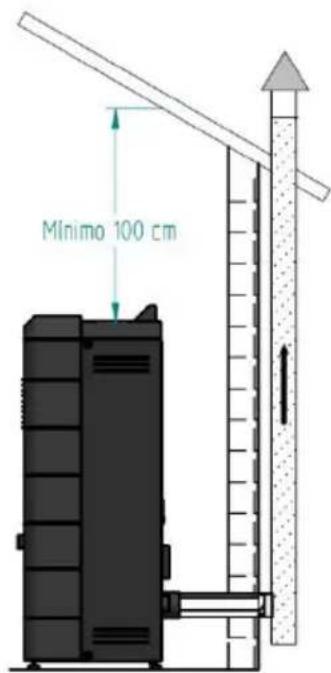

En la parte superior de la estufa, es necesario mantener una distancia mínima de 100 cm hasta el techo de la estancia, en especial si el material de esta es inflamable.

La base donde se apoya la estufa no puede ser de material combustible (p.ej. alfombra), por lo que deberá existir siempre una protección adecuada.

a)
b)

Figura 19 – Distancias mínimas de todas las superficies: a) vista superior de la instalación del equipamiento; b) vista lateral de la instalación del equipamiento.

! ¡AVISO!

Mantenga los materiales combustibles e inflamables a una distancia segura.

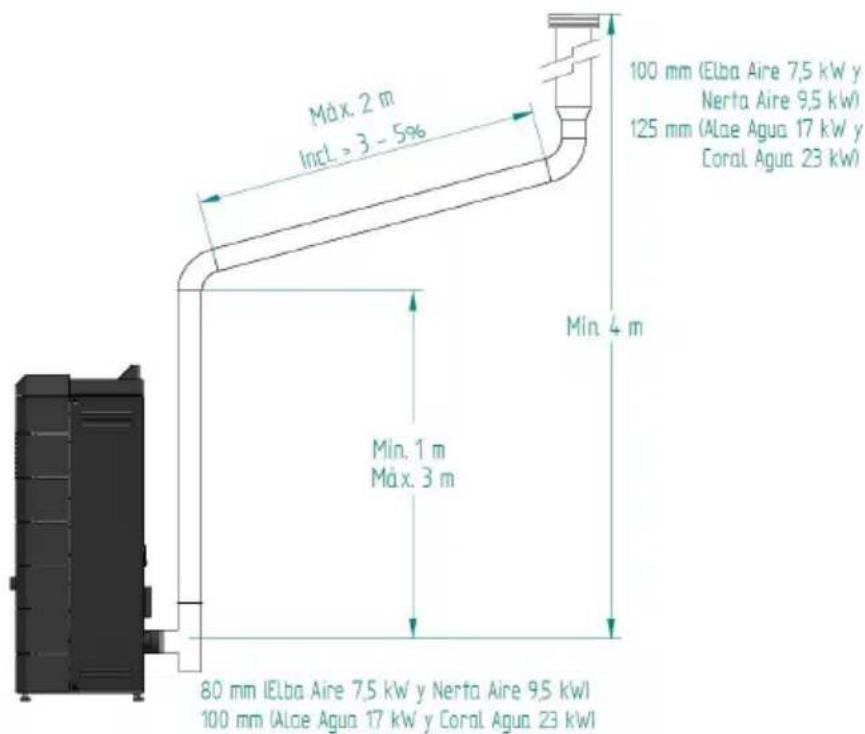

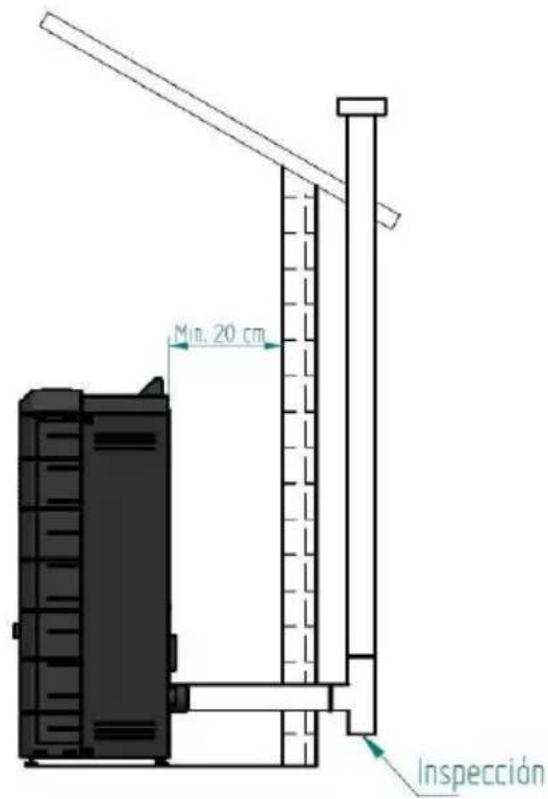

4.3. Instalación de conductos y sistemas de extracción de humos:

- La construcción del tubo de extracción de gases debe ser la adecuada para su finalidad según las exigencias del propio lugar y con total respeto a la reglamentación vigente.

- ¡Importante! En la salida de humos de la estufa de pellets debe instalarse una T con tapón hermético que permita la inspección regular o la limpieza de cenizas y condensados.

- Según se indica en la figura 19, el conducto de extracción se debe realizar de modo que la limpieza y el mantenimiento estén asegurados mediante puntos de inspección.

- En las condiciones nominales de funcionamiento, el tiro de los gases de combustión debe originar una depresión de 12 Pa, medida 1 metro por encima de la boca de la chimenea.

- La estufa no puede compartir la chimenea con otros aparatos.

- Los tubos que quedan en el exterior del lugar de uso deben disponer de un aislamiento doble de acero inoxidable, con un diámetro interno de 80 mm (versión de aire) o 100 mm (versión de agua).

- El tubo de extracción de humos puede crear condensación; si esto sucede, se recomienda instalar sistemas adecuados para la recogida de los condensados.

4.4. Instalación sin chimenea

La instalación de la estufa de pellets cuando no existe chimenea debe ser, como en la Figura 20.

Se deben utilizar tubos aislados de pared doble de acero inoxidable, fijados debidamente, para evitar que se cree condensación.

En la base de la tubería, deberá realizarse una instalación en T para facilitar las inspecciones periódicas y el mantenimiento anual, tal y como se muestra en la Figura 20.

En la figura 21, están representados los requisitos básicos para la insalación de la chimenea de la estufa

Figura 20 – Vista lateral de la instalación sin chimenea, con ejemplo del punto de inspección.

a)

b)
Figura 21 – Ejemplos de instalaciones tipo.

El incumplimiento de estos requisitos pone en riesgo el correcto funcionamiento de la estufa. Respete íntegramente las indicaciones de los esquemas.

Las estufas Elba Aire 7,5 kW; Nerta Aire 9,5 kW; Alae Agua 17 kW y Coral Agua 23 kW funcionan con la cámara de combustión en depresión, por lo que es absolutamente necesario disponer de un conducto de evacuación de humos que extraiga los gases de la combustión de forma adecuada.

Material del conducto de humos: Los tubos a instalar deben ser rígidos, de acero inoxidable con un espesor mínimo de 0,5 mm, con juntas para la unión entre las diferentes secciones y accesorios.

Aislamiento: Los conductos de humos deben ser de pared doble con aislamiento, para asegurar que los humos no enfrían durante el recorrido hacia el exterior, lo que provocaría un tiro inadecuado y condensaciones que pueden dañar el aparato.

Instalación en "T" de salida: Utilizar siempre en la salida de la estufa una instalación en "T" con registro.

Terminal antiviento: Debe instalarse siempre un terminal antiviento que evite el retorno de humos.

Depresión en la chimenea: Las figuras muestran tres esquemas tipo, con las longitudes y diámetros adecuados. Cualquier otro tipo de instalación debe asegurar que se genera una depresión de 12 Pa (0,12 mbar) medidos en caliente y a la máxima potencia.

Ventilación: Para el buen funcionamiento de la estufa es necesario que el lugar de colocación del aparato disponga de una entrada de aire con una sección mínima de 100 cm ^2 , preferentemente junto a la parte trasera de la estufa. La estufa dispone de un tubo redondo (∅ 50 mm) que puede conectarse al exterior de la vivienda.

En caso de que en la vivienda exista algún sistema de extracción de aire (p.ej. extractor de cocina), será necesario disponer de una sección de ventilación superior y con unas dimensiones conforme a los diversos equipos que extraen aire de la vivienda.

La colocación de la estufa en lugares donde haya extractores de cocina o extractores de humos puede perjudicar el buen funcionamiento de la estufa.

4.5. Instalación con chimenea

Tal y como se muestra en la figura 22, la instalación de la estufa de pellets lleva el tubo de extracción (de ∅ 80 mm para la versión de aire; ∅ 100 mm para la versión de agua) directamente a la chimenea. Si el tamaño de la chimenea fuera muy grande, se recomienda entubar la salida de humos con un tubo de diámetro interno mínimo de 80 mm.

En la base de la tubería, habrá que realizar una instalación en T para facilitar las inspecciones periódicas y el mantenimiento anual, tal y como se muestra en la figura 22.

Figura 22 - Vista lateral de la instalación con chimenea, con ejemplo del punto de inspección.

Cuando las condiciones atmosféricas sean tan adversas que causen una fuerte perturbación en el tiro de humos de la estufa (en especial si hay viento muy fuerte), se recomienda no utilizarla.

Si no se ha utilizado el equipo durante un período de tiempo prolongado, hay que asegurarse de que no haya obstrucciones en los tubos de la chimenea antes de encenderlo.

4.6. Instalación Hidráulica (modelos Alae Agua 17 kW y Coral Agua 23 kW)

* La estufa de pellets trae incorporada una bomba circuladora, un vaso de expansión (con un volumen de 10 litros – Coral Agua 23 kW – o 6 litros – Alae Agua 17 kW - y precarga de 1 bar) y una válvula de seguridad de 3 bar;
* La presión de funcionamiento está entre 1 y 1,5 bar;
* Para poder vaciar el aparato, es necesario hacer una instalación en "T" con una llave de paso en la salida (con conexión al desagüe); la salida de la válvula de seguridad (3 bar) también debe conectarse al desagüe;

* El fluido de transporte de calor debe ser agua con un producto anticorrosión añadido, no tóxico y en la cantidad que recomiende el fabricante; si hay riesgo de congelación en el espacio donde se encuentra la estufa de pellets o los conductos de fluido, el instalador debe añadir al fluido circulante un anticongelante en la proporción que recomiende el fabricante, con el fin de evitar que haya congelación en la temperatura mínima absoluta esperada.

5. Combustible

El único combustible que debe utilizarse para el funcionamiento de la estufa es el pellet. No se puede usar ningún otro combustible.

Utilice solo pellets certificados por la norma EN 14961-2 clase A1 con un diámetro de 6 mm y una longitud que puede oscilar entre 10 y 30 mm.

La humedad máxima permitida para los pellets es igual al 8% de su peso. Para garantizar una buena combustión, los pellets deben mantener esas características; por ello, se recomienda mantenerlos en un ambiente seco.

El uso de pellets diferentes disminuye la eficacia de la estufa de pellets y origina procesos de combustión deficientes.

Como consejo, escoja siempre pellets certificados y no olvide que antes de comprar grandes cantidades, debe probar siempre una muestra.

Las propiedades físico-químicas de los pellets (principalmente el calibre, la fricción, la densidad y la composición química) pueden variar dentro de ciertas tolerancias y de acuerdo con cada fabricante. Este hecho puede provocar alteraciones en el proceso de alimentación y por consiguiente dosis diferentes (con más o menos pellets).

La estufa permite el ajuste de la dosis de pellets en la fase de arranque y en los niveles de potencia en ± 25% (ver punto 7.3.6 del manual – actuaciones transitorias y de potencia)

! ¡AVISO!

El aparato NO se puede utilizar como incinerador.

6. Utilización de la estufa de pellets

Recomendaciones

Antes de comenzar el arranque del aparato, es necesario comprobar los siguientes puntos:

- Asegúrese de que la estufa se encuentra correctamente conectada a la red eléctrica a través del cable de alimentación 230 VAC.

Figura 23 – Enchufe de conexión a la corriente eléctrica.

- Compruebe que el depósito de pellets está lleno. En el interior del depósito de pellets hay una rejilla de seguridad para evitar que el usuario pueda acceder al tornillo sin fin.

La estufa está construida en chapa de hierro pintada con pintura de alta tempertaura, que libera humos en las primeras quemas debido a la cura de la pintura. No toque la estufa en caliente en estas primeras quemas dado que la pintura puede estar inestable

Asegúrese de que el circuito hidráulico ha sido montado correctamente y esté conectado al agua (solo en el modelo de agua);

Hay que asegurarse de que en la estancia donde se encuentre la instalación la circulación de aire es suficiente, ya que de no ser así el equipo no funciona correctamente. Por este motivo, hay que prestar atención a si en la sala hay otros equipos de calefacción que consuman aire para su funcionamiento (por ejemplo,

equipos de gas, braseros, extractores); no se recomienda el funcionamiento simultáneo de estos equipos.

Las estufas de pellets disponen de una sonda para medir la temperatura ambiente. Esta sonda está situada en la rejilla de la parte trasera (Figura 24). Para una lectura más correcta de la temperatura ambiente, evite el contacto del extremo de la sonda con la estructura de la máquina. Si lo desea puede fijarla en la pared junto a la máquina.

7.1. Mando por infrarrojos (modelos Elba Aire 7,5 kW y Nerta Aire 9,5 kW)

Figura 25 – mando por infrarrojos

El mando por infrarrojos permite encender y apagar la estufa y también aumentar o disminuir el caudal de aire del ventilador ambiente y el nivel de potencia del equipamiento.

7.2. Mando y visualizador

Figura 26 – Mando y visualizador

a) Botón para cambiar de modo manual, automático y para salir de los menús (esc).

b) Botón de acesso a los menús y tecla de confirmación (ok).

c) Botón para encender/apagar el aparato y para restablecer los errores.

d) Botón para avanzar por los menús hacia la izquierda, para aumentar y disminuir el caudal del ventilador ambiente y aumentar o disminuir la temperatura de punto de ajuste.

e) Botón para avanzar por los menús hacia la derecha y para aumentar y disminuir la potencia de la estufa.

Figura 27 – Teclas del mando

7.3. Resumen del visualizador

7.3.1. Menú

Menú que indica que la estufa está en "off" (apagada), la temperatura ambiente en °C y la hora.

Seleccionar modo de funcionamiento: para seleccionar el modo de funcionamiento, pulsamos la tecla "mode" (modo) para seleccionar el modo manual "Manu" o el modo automático "Auto".

Modo “auto”: en este modo la máquina se enciende a la potencia máxima y permanece en ella hasta alcanzar una temperatura de 1 °C por encima de la temperatura seleccionada (temperatura de punto de ajuste). Cuando alcanza esa temperatura pasa a funcionar a la potencia mínima.

Se puede variar la temperatura de punto de ajuste, de 5 a 35 °C, pulsando la tecla “-”. Con la tecla “+” podemos variar la velocidad del ventilador (sólo modelo Nerta Aire 9,5 kW) ambiente entre 1 y 5 o automático.

Modo “manu”: en este modo la máquina va a funcionar a la potencia seleccionada con la tecla “-”, que puede variar entre 1 (potencia mínima de la máquina) y 5 (potencia máxima).

7.3.2. Temperatura del agua (solo en la versión de agua)

Para definir la temperatura del agua pulse la tecla Menu (Menú) dos veces y aparecerá "Temp. Agua" (Temperatura del agua), pulse Set (Configurar) y aparecerá el menú "T. Aquecimento" (Temperatura de calefacción).

- Temperatura de calefacción

Para definir la temperatura de calefacción pretendida pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar el valor pretendido, pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “Temperatura de sanitários” (Temperatura de los sanitarios).

- Temperatura de los sanitarios (este modo no está activo)

7.3.3. Fecha/hora

Ajuste de la fecha y hora: pulse la tecla Menu (Menú) dos veces y aparecerá "Data e Hora" (Fecha y hora), pulse "set" (configurar) y aparecerá el menú "Hora".

- Hora

Para ajustar la hora pulse "set" (configurar) y comenzará a parpadear; pulse la tecla "+" o "-" para seleccionar la hora pretendida, pulse "ok" para confirmar el valor. Pulse la tecla "+" para pasar al menú "Minutos".

- Minutos

Para ajustar los minutos pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar los minutos pretendidos, pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “Dia” (Día).

• Día

Para ajustar el día de la semana pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar el día pretendido, pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “Dia Num” (Día número).

- Día del mes

Para ajustar el día del mes pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar el día pretendido, pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “Mês” (Mes).

- Mes

Para ajustar el mes pulse "set" (configurar) y comenzará a parpadear; pulse la tecla "+" o "-" para seleccionar el mes pretendido, pulse "ok" para confirmar el valor. Pulse la tecla "+" para pasar al menú "Ano" (Año).

- Año

Para ajustar el año pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar el año pretendido, pulse “ok” para confirmar el valor. Si pulsa “esc” volverá al menú “Data e Hora” (Fecha y hora); para pasar al siguiente menú pulse la tecla “+” y aparecerá el menú Crono.

7.3.4. Crono

La estufa dispone de un programador horario que sirve para que la estufa se encienda y apague a determinada hora.

- Habilitaciones

Para habilitar el crono pulse “set” (configurar) y aparecerá el menú “habilitação” (habilitación). Solo podrá activarse tras definir los programas, como se muestra en el siguiente punto.

Para activar el modo Crono, pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar “On” (Activar) o “Off” (Desactivar), pulse “ok” para confirmar la elección. Pulse la tecla “+” para pasar al menú “Reiniciado”.

En este menú es posible borrar todos los programas definidos. Para ello, pulse "set" (configurar) y aparecerá el menú "Confirma?" (¿Confirmar?). Vuelva a pulsar "set" (configurar) para confirmar la orden de borrar los programas, o pulse "esc" para salir.

El programador de la máquina permite efectuar 6 programas diferentes que se pueden asociar a cada uno de los días de la semana

Para definir los programas “P1” a “P6”, seleccione el programa deseado, con las teclas “-” y “+”, y pulse “set” (configurar) para escoger el programa. Aparecerá el menú “P1 Habilitação” (P1 Habilitación).

Vuelva a pulsar "set" y cuando parpadee, pulse las teclas "+" o "-" para seleccionar "On" (Activar) u "Off" (Desactivar) Pulse "ok" para confirmar la elección. Pulse la tecla "+" para pasar al menú "P1 H. Inicio" (P1 Hora de inicio).

Para seleccionar la hora de inicio en el programa P1, pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar la hora pretendida, pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “P1 H. Stop” (Hora de parada P1).

Para seleccionar la hora de parada en el programa P1, pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar la hora pretendida, pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “P1 Temp Ar” (P1 Temperatura del aire).

Para seleccionar la temperatura de punto de ajuste ambiente en el programa P1, pulse "set" (configurar) y comenzará a parpadear; pulse la tecla "+" o "-" para seleccionar la temperatura pretendida, pulse "ok" para confirmar el valor. Pulse la tecla "+" para pasar al menú "P1 Temp. Água" (P1 Temperatura del agua).

Para seleccionar la temperatura de punto de ajuste del agua (solo en la versión de agua) en el programa P1, pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar la temperatura pretendida, pulse “ok” para confirmar el valor.

Pulse la tecla “+” para pasar al menú “P1 Fire” (P1 Fuego).

Para seleccionar la potencia de trabajo (1 a 5) en el programa P1, pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar la potencia pretendida, pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “P1 Dia” (P1 Día).

Para seleccionar los días da semana en los que queremos que funcione el programa P1, pulse "set" (configurar) y con las teclas "-" y "+" escoja el día de la semana Pulse "set" (configurar) y comenzará a parpadear. Con las teclas "-" y "+" escoja la opción "On"

(Activar) o "Off" (Desactivar). Pulse "ok" para confirmar la elección. Pulse la tecla "esc" para pasar al menú "P1 Dia" (P1 Día). Pulse dos veces "esc" y a continuación "+" para acceder al menú "Configurações" (Configuraciones).

Efectúe el mismo procedimiento para los programas P2 a P6.

7.3.5. Sleep (Apagado automático)

El menú “Sleep” (Apagado automático) permite programar la hora para que la estufa se apague.

Pulse "set" (configurar) y comenzará a parpadear la hora. Utilizando las teclas "-" y "+" puede escoger la hora pretendida. Después de escoger la hora, pulse "ok" para confirmar. Pulse "esc" para volver al menú y "+" para avanzar al menú "configurações" (configuraciones).

7.3.6. Menú configuraciones

Para modificar las configuraciones de la estufa pulse “set” (configurar) y aparecerá el menú "Língua" (Idiomas) para seleccionar el idioma.

Para seleccionar el idioma, pulse “set” (configurar) y pulsando las teclas “+” o “-” seleccione el idioma pretendido (Pt – Portugués; NI – Holandés; Gr – Griego; It – Italiano; En – Inglés; Fr – Francés; Es – Español; De – Alemán). Pulse “ok” para confirmar.

Pulse la tecla “+” para pasar al menú “eco”.

- Modo eco

En el modo automático, se puede activar el "modo eco" para reducir el consumo de combustible.

En este modo la estufa es regulada por una temperatura de set point. La estufa siempre funciona a plena potencia hasta que alcance una temperatura de 1 °C por encima de la temperatura de set point programada. Al alcanzar esta temperatura, la estufa está operando a mínima portencia durante un intervalo de tiempo predeterminado (10 minutos). Después de este intervalo de tiempo la estufa se apaga. Cuando la temperatura ambiente medida es inferior a un valor predeterminado (1°C inferior la temperatura de set point) y así permanece durante el intervalo de tiempo predeterminado (10 min.) la estufa vuelve a encender a plena potencia.

Para activar el modo eco, pulse el botón "set" y comienza a parpadear. Con las teclas "-" y "+" seleccione la opción "on" u "off". Pulse el botón "set" para confirmar su selección. Pulse "esc" para volver al menú anterior y a continuación pulse "+" para avanzar al menú "iluminaçao" (iluminación).

- Iluminación

Para seleccionar pantalla iluminada, pulse “set” y comenzará a parpadear. Pulse la tecla “+” o “-” para seleccionar el tiempo que pretende que la iluminación de la pantalla esté activada; o escoja la opción “On” (Activar) para mantener la luz siempre encendida. Pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “tons” (tonos).

Para habilitar el sonido de las teclas, pulse “set” (configurar) y empezará a parpadear. Pulse la tecla “+” para seleccionar las opciones "On" (Activar) u "Off" (Desactivar). Pulse “ok” para confirmar. Pulse la tecla “+” para pasar al menú “°C/°F”.

- Unidad de temperatura (°C/°F)

Para seleccionar °C/°F pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para seleccionar “°C”, “°F” o “Auto”, pulse “ok” para confirmar la selección. Pulse la tecla “+” para pasar al menú “Receita Pellet” (Cantidad de pellets).

- Cantidad de pellets

- Actuaciones transitorias

Esta función permite aumentar o disminuir en un 25% la cantidad de pellets en el proceso de arranque. Pulse “set” (configurar) y comenzará a parpadear; pulse la tecla “+” o “-” para aumentar o disminuir ( de -5 a +5 ), según lo que desee. Cada unidad tiene que multiplicarse por 5 para obtener el porcentaje correcto. Pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “Actuações de Potência” (Actuaciones de potencia).

- Actuaciones de potencia

Esta función permite aumentar o disminuir en un 25% la cantidad de pellets en cada nivel de potencia. Pulse “set” (configurar) y comenzará a parpadear. Pulse la tecla “+” o “-” para aumentar o disminuir (de -5 a +5), según lo que desee. Cada unidad tiene que multiplicarse por 5 para obtener el porcentaje correcto. Pulse “ok” para confirmar el

valor. Pulse “esc” para volver al menú “Receita de pellets” (Cantidad de pellets) y a continuación pulse la tecla “+” para pasar al menú "Termostato".

- Termostato

Esta función permite activar o desactivar el termostato de temperatura ambiente; pulse “set” (configurar) y empezará a parpadear, después pulse la tecla “+” o “-” para seleccionar “On” (Activar) o “Off” (Desactivar), y pulse “ok” para confirmar el valor. Pulse la tecla “+” para pasar al menú “carga pellet”.

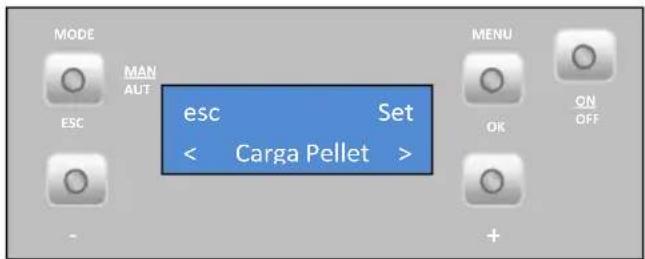

- Carga pellet

Esta función permite activar el motor del sin fin para llenar el canal cuando este se queda vacío para que no falle el encendido. Pulse “set” (configurar) y aparecerá la opción "ok". Pulse "ok" para activar el motor (aparecerá el mensaje "habilitada") y pulse "esc" para pararlo. Pulse la tecla "+" para pasar al menú "limpeza" (limpieza).

- Limpieza

Esta función permite efectuar la limpieza del quemador de forma manual. Pulse "set" (configurar) y aparecerá el mensaje "ok". Pulse "ok" para iniciar la limpieza y aparecerá el mensaje "habilitada". Cuando quiera parar, pulse "ok". Pulse la tecla "+" para pasar al menú "Técnico".

El menú técnico no está disponible para el consumidor final y se refiere a las configuraciones de fábrica que no deben modificarse en ningún caso.

7.3.7. Info Usuario

En este menú el usuario puede visualizar algunas informaciones sobre la estufa. Pulsando “set” (configurar) aparecerá el menú “Código de Ficha” (Código del enchufe). Código do software / firmware do display (Código del software/firmware del visaulizador). Si pulsa la tecla “+” pasará al siguiente menú “Horas Funcionamento” (Horas de funcionamiento).

Este menú indica cuántas horas de trabajo tiene la estufa.

Velocidad (rotaciones por minuto) de funcionamiento del extractor de humos.

Caudal de aire medido por el sensor de aire.

Temperatura de humos.

Tiempo (en "On" (activado)) de rotación del sin fin.

Nivel de potencia del ventilador.

Presión en el circuito hidráulico

Para dar comienzo a la puesta en marcha de la estufa de pellets es necesario pulsar el botón star/stop (inicio/parada) durante 3 seg. El visualizador deberá indicar "encendido", manteniéndose así hasta que la fase de encendido concluya.

Nota Importante: El quemador deberá estar vacío (sin pellets) antes del primer encendido

Los pellets pasarán a través del canal de alimentación hasta el quemador (cámara de combustión), donde comenzará su ignición con ayuda de la resistencia de calentamiento. Este proceso puede durar entre 5 y 15 minutos, dependiendo de si el tornillo sin fin de transporte de pellets está previamente cargado con combustible o vacío. Una vez terminada la fase de ignición, deberá aparecer la palabra "On" (Encendido) en el visualizador. La potencia de calentamiento se puede regular en cualquier momento, y para ello basta pulsar la tecla de selección de potencia durante 1 segundo, aproximadamente. El usuario tiene la posibilidad de escoger entre cinco niveles de potencia predeterminados. La potencia seleccionada se visualizará en el visualizador. En el caso de la Nerta Aire 9,5 kW , el estado inicial de potencia al inicio de cada arranque será el valor definido antes de la última parada.

En el caso de la Coral Agua 23 kW la estufa modula en función de la temperatura del Agua. Cuanto más próxima está a la temperatura de agua programada menos potencia enviará. La estufa se para cuando la temperatura del agua supera en 8°C la temperatura programada.

! Nota importante (solo para la versión de aire): Antes de proceder al arranque de la máquina compruebe si la placa deflectora está correctamente colocada.

8.1. Parada

La orden de parada del aparato se realiza pulsando el botón start/stop (inicio/parada) durante 3 seg.

Hasta que concluya esta fase el visualizador indicará “apagando”. El extractor estará activo hasta que se alcance la temperatura de humos de 40 °C, para garantizar que se quema todo el material.

8.2. Desconectar el aparato de la corriente (cuando sea necesario)

Solo deberá desconectar el aparato después de haber cumplido el procedimiento de parada; asegúrese de que el visualizador indica “Off” (Apagado). En caso de que sea necesario, desconecte el cable de alimentación de la toma eléctrica.

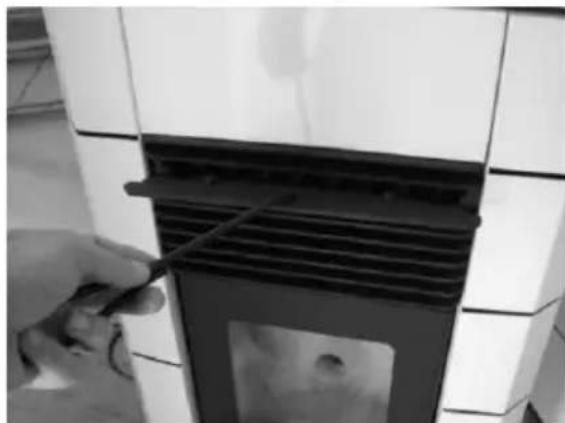

8.3. Instrucciones para retirar las tapas laterales

8.3.1. Retirar las tapas laterales

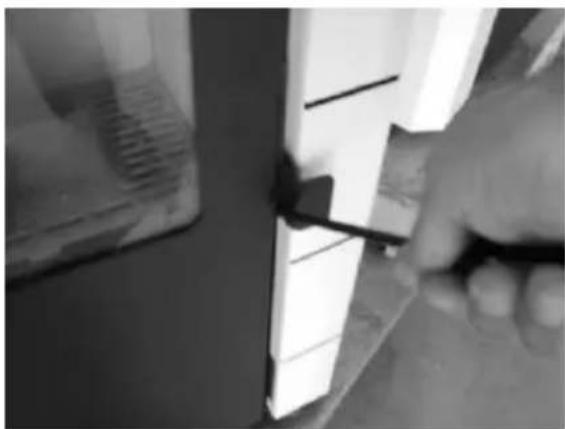

Para retirar las tapas laterales del equipo, primero debe abrir la puerta lateral, desatornillando los 2 tornillos (Figura 28 – a). A continuación, debe quitar los tornillos que sujetan la pieza lateral (Figura 28 – b) y, finalmente, debe mover la tapa hacia adelante (Figura 28 – c). Para montar la cubierta se hace de manera inversa.

Figura 28 – retirada de las tapas laterales

8.3.2. Tapa del depósito de pellets

La apertura del depósito de pellets se hace desplazando el cierre lateralmente (Figura 29-a) y levantando la tapa (Figura 29-b).

b)
Figura 29 – Apertura de la tapa

8.4. Reabastecer el depósito de pellets

1 – Abra la tapa del depósito de pellets, en la zona superior del equipamiento, tal y como se muestra en la Figura 29.
2 – Vacíe el saco de pellets en el interior do depósito, como se muestra en la Figura 30.

Figura 30 – Reabastecimiento del depósito de pellets

3 – Encienda el equipo y cierre la tapa del depósito, presionándola, como se muestra en la Figura 29-a.

8.5. Instalación y funcionamiento con mando externo (cronotermostato) – no incluido en las estufas

Las estufas de pellets se producen en serie, con el mando (visualizador) como alternativa; la estufa puede utilizarse con un mando externo genérico (cronotermostato).

Nota: el mando externo por regla viene con un manual. Para utilizar el mando externo es necesario colocar una interfaz (figura 31–b)

b)
Figura 31 – Mando externo (cronotermostato) e interfaz de conexión – ambos no incluidos.

En el caso del mando remoto inalámbrico es necesario conectar los dos cables, como indica la siguiente figura:

Figura 32 – Conexión del mando remoto inalámbrico

En el caso del mando remoto con cables es necesario conectar los cables negro y gris en el receptor como se muestra en la siguiente figura.

Figura 33 – Conexiones del mando externo con cables

8.5.1. Instrucción de montaje del mando externo

1 – Desconecte la máquina en el interruptor general, abrir el lateral derecho de la estufa de pellets desenroscando los tornillos (Figura 34-a) y después retirar la chapa con microjuntas (figura 34-b).

2 – Retire los terminales de los bornes fase (F) y neutro (N) de la máquina

3 – Coloque los terminales del cable que alimenta con 220 V el emisor.

4 – Conecte los cables en el conector del contacto ON/OFF (encendido/apagado) (figura 34 – f); Pase los cables por el prensa cables, hacia el interior de la estufa (figura 34 – g);

5 – Monte la interfaz en el respectivo lugar de la estufa y conecte el enchufe del mando externo (contacto On/Off (encendido/apagado)) en la posición “remote” (remoto) (figura 34 – h);.

6 – Conecte el cable de la interfaz a la placa electrónica, en el enchufe de comunicación (Servizi 5J).

j)
Figura 34 - Instalación del cronotermostato

8.6. Ajuste de nivel de potencia

Para el correcto funcionamiento de la estufa es imprescindible comprobar si los niveles de potencia son adecuados para la instalación y el tipo de pellets utilizado.

Durante la instalación de la estufa, puede ser necesario ajustar los tiempos alimentación del sin fin. Para comprobar si los niveles de potencia son correctos, debemos confrontar los valores de potencia de la máquina con los valores de la temperatura de los gases, en referencia a la tabla siguiente con los valores indicativos.

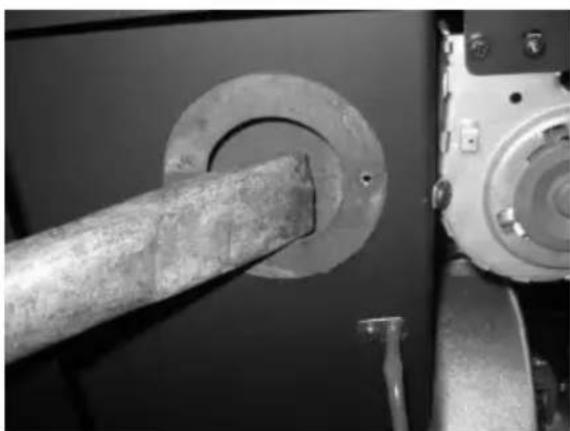

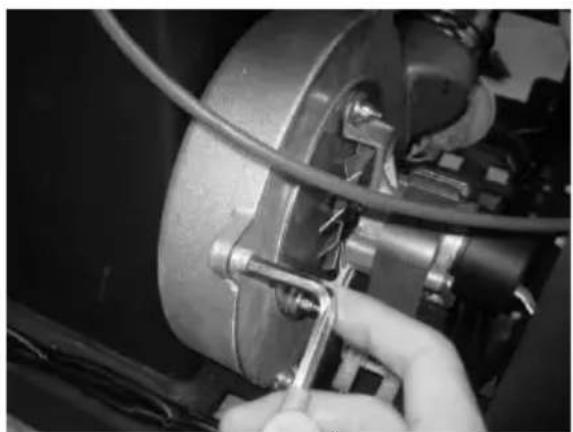

- Versión aire (Elba Aire 7,5 kW)

Nivel de potencia de la máquina	Nivel de potencia del ventilador	Temperatura de humos (°C)
1 1 – 5 160 –	170
5 1 – 5 185 –	195

Tabla 2 – valores indicativos para el ajuste de la máquina Elba Aire 7,5 kW

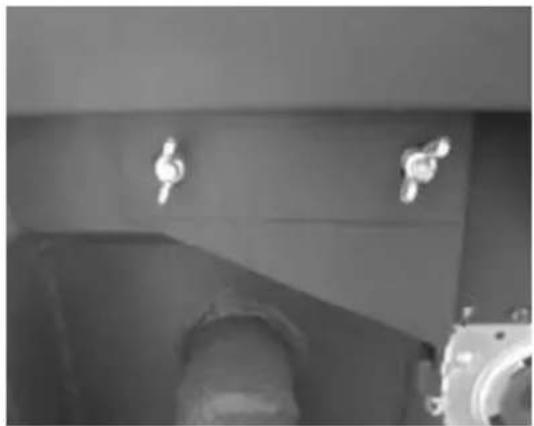

- Versión aire (Nerta Aire 9,5 kW)

Nivel de potencia de la máquina	Nivel de potencia del ventilador	Temperatura de humos (°C)
1 1 – 5 135 –	145
5 1 – 5 145 –	160

Tabla 3 – valores indicativos para el ajuste de la máquina Nerta Aire 9,5 kW

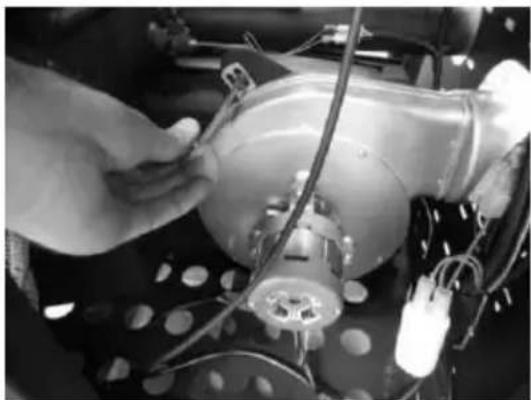

- Versión agua (Alae Agua 17 kW)

Nivel de potencia de la máquina	Temperatura de humos (°C)
1 80 - 105
5 140 - 175

Tabla 4 – valores indicativos para el ajuste de la máquina de agua Alae Agua 17 kW

- Versión agua (Coral Agua 23 kW)

Nivel de potencia de la máquina	Temperatura de humos (°C)
1 100 - 125
5 150 - 185

Tabla 5 – valores indicativos para el ajuste de la máquina de agua Coral Agua 23 kW

Si es necesario realizar cambios en los tiempos de alimentación del sin fin, debe acceder al menu cantidad de pellets, dentro del menú de configuración (véase la sección 7.3.6).

9. Humidificador (modelos Elba Aire 7,5 kW y Nerta Aire 9,5 kW)

Al utilizar este tipo de equipamientos de calentamiento el aire ambiente de la estancia o estancias donde está situado el aparato tiende a quedar muy seco. Para eso, la estufa dispone de un recipiente en acero inoxidable donde se puede colocar agua que al evaporarse humidificará el aire, como se muestra en las siguientes figuras.

b)
Figura 35 - Utilización del humidificador

10. Mantenimiento ▲!

La estufa de pellets requiere un mantenimiento riguroso. El principal cuidado que hay que tener consiste en limpiar con regularidad las cenizas en la zona de quema de los pellets. Una forma práctica consiste en usar un aspirador de cenizas. La limpieza se debe realizar después de cada quema de aproximadamente.

30 kg (versión de aire) / 60kg (versión de agua) de pellets.

Nota: Sin embargo, antes de realizar cualquier limpieza, es imprescindible que la estufa esté desenchufada y suficientemente fría con el fin de evitar accidentes.

Limpieza de la estufa

- Estufa de aire

Para efectuar este mantenimiento en el modelo Elba Aire 7,5 kW primero se debe abrir la puerta y tirar de la barra de limpieza que se encuentra en la zona superior, como muestra la Figura 37-b.

b)
Figura 36 – Barra de limpieza y cierre de la puerta

En el modelo Nerta Aire 9,5 kW, es necesario que tire de la barra de limpieza oculta en la rejilla de ventilación de la estufa; a continuación abra la puerta del aparato tirando del cierre, como muestra la Figura 37-b.

b)
Figura 37 – Barra de limpieza y cierre de la puerta – Nerta Aire 9,5 kW

A continuación retire el quemador (Figura 38-b - versión de aire) y el cestillo de cenizas (figura 39) y aspire las cenizas de ambos. También es necesario limpiar el interior de la estufa, para ello solo tiene que abrir la trampilla, como muestra la figura 41. Por último, hay que montar las piezas en el orden inverso al que se siguió para retirarlas y cerrar la puerta del aparato.

b)
Figura 38 – a) Rejilla; b) Quemador

Figura 40 – Limpieza del quemador

b)
Figura 41 – limpieza del interior de la estufa

- Estufa de agua

Para efectuar este mantenimiento en la estufa versión de agua, deberá procederse a la limpieza de los tubos de paso de aire. Para ello deberá levantar la tapa existente en la zona superior de la estufa (Figura 42-a) y a continuación girar (Figura 42-b) y levantar varias veces las palancas existentes (Figura 42-c), para que caiga la suciedad acumulada en el interior de los tubos.

c)
Figura 42 – Limpieza de los turbuladores

A continuación debe limpiarse el interior de la estufa frotando con un cepillo de acero las superficies con suciedad acumulada (Figura 43)

b)
Figura 43 – Limpieza del interior de la estufa de agua

A continuación debe retirarse el quemador (Figura 44– a) y el cestillo de cenizas (Figura 44– b) y aspirar las cenizas de ambos. También es necesario limpiar el interior de la estufa, para ello solo tiene que abrir la trampilla, como muestra la Figura 46. Por último, hay que montar las piezas en el orden inverso al que se siguió para retirarlas y cerrar la puerta del aparato.

Figura 45 – Limpieza del quemador

b)
Figura 46 – limpieza del interior de la estufa

Limpieza adicional

Por cada 600-800 Kg de pellets consumidos, deberá efectuarse una limpieza adicional.

- Versión de aire – Elba Aire 7,5 kW

En el modelo Elba Aire 7,5 kW, es necesario retirar las tapas laterales, para tener acceso a las tapas laterales de la cámara de combustión. Para limpiar su interior, retire los tornillos (Figura 50), retire la tapa y con el aspirador retire las cenizas (figura 51-a). Con la ayuda de un escobillón de acero de 20-25 mm de diámetro y 80 cm de longitud, limpie la zona de paso de humos (figura 51-b)

b)
Figura 47 – a) Retirar los tornillos; b) Retirar la tapa

b)
Figura 48 – a) Aspirar el interior ; b) Limpieza con escobillón

En el caso de verificarse que la extracción de humos no se está efectuando en las mejores condiciones, recomendamos limpiar el extractor aspirando el interior (figura 52). Sin embargo, se recomienda efectuar esta operación como mínimo una vez por año.

b)
Figura 49 – a) Retirar los tornillos; b) Retirar el extractor

- Versión de aire – Nerta Aire 9,5 kW

Para la estufa Nerta Aire 9,5 kW, es necesario retirar las tapas laterales, para tener acceso a las tapas laterales de la cámara de combustión. Para limpiar su interior, retire las tuercas de mariposa (Figura 50), retire la tapa y con el aspirador retire las cenizas (figura 51-a). Con la ayuda de un escobillón de acero de 20-25 mm de diámetro y 80 cm de longitud, limpie la zona de paso de humos (figura 51-b)

Figura 50 – a) Retirar las tuercas de mariposa; b) Retirar la tapa

b)
Figura 51 – a) Aspirar el interior ; b) Limpieza con escobillón

En el caso de verificarse que la extracción de humos no se está efectuando en las mejores condiciones, recomendamos limpiar el extractor como se indica en la figura 52 y figura 53. Sin embargo, se recomienda efectuar esta operación como mínimo una vez por año.

b)
Figura 52 – a) Retirar los tornillos; b) Retirar el extractor

b)
Figura 53 – a) Aspirar la concha del extractor; b) Aspirar el extractor

- Versión de agua

En el caso de la estufa de agua, deberá procederse a la limpieza de los tubos por donde circula el aire y los respectivos turbuladores. Para ello, deberá abrir la tapa situada en la zona superior del equipo (Figura 54-a) y retirar las seis tuercas de mariposa que fijan cada uno de los grupos de turbuladores (Figura 54-b y c). A continuación tire de los turbuladores hacia arriba (Figura 54 - d/e). Debe usarse un aspirador para limpiar esta zona (Figura 54-f) y con un escobillón de acero se puede limpiar el interior de los tubos (Figura 54-g). Los turbuladores que fueron retirados también deben limpiarse con un escobillón de acero (Figura 54-h).

Para volver a colocar los turbuladores, deberá procederse de forma inversa a lo indicado en las figuras.

h)
Figura 54 – Limpieza de los canales de paso de aire y turbuladores

En el caso de verificarse que la extracción de humos no se está efectuando en las mejores condiciones, recomendamos limpiar el extractor como se indica en la Figura 55 y Figura 56. Sin embargo, se recomienda efectuar esta operación como mínimo una vez por año.

Figura 55 – a) Retirar los tornillos; b) Retirar el extractor

Figura 56 – Aspirar la zona de paso del aire

Limpieza del vidrio

El vidrio solo se puede limpiar cuando esté completamente frío; para ello, utilice un producto adecuado, siga sus instrucciones de uso y evite el contacto entre el producto y el cordón de aislamiento y las partes metálicas pintadas con el fin de que no se produzcan oxidaciones indeseadas. El cordón de aislamiento está pegado, por lo que no se debe mojar con agua ni con productos de limpieza.

Figura 57 – Limpieza incorrecta del vidrio

b)
Figura 58 – Limpieza del vidrio: a) aplicar líquido en el paño; b) limpiar el vidrio con el paño

⚠️ Nota importante (solo para la versión de aire): Deberá efectuarse una limpieza anual en la zona situada por detrás de la chapa deflectora

11. Lista de Alarmas / averías / recomendaciones

Alarma Código	Causa y Solución
Fallo en la ignición A01		Tiempo máximo 900s	- canal del sin fin vacío - volver a efectuar el arranque- resistencia quemada - sustituir resistencia- quemador mal colocado
Llama apagada o falta de pellets	A02	Temperatura inferior a:- 40 °C (Elba Aire 7,5 kW; Nerta Aire 9,5 kW)- 43 °C (Alae Agua 17 kW; Coral Agua 23 kW);	- Depósito de pellets vacío
Temperatura en exceso en la cuba de pellets	A03 90 °C		- el ventilador ambiente no funciona - llamar al servicio de asistencia- termostato averiado - llamar al servicio de asistencia- máquina con ventilación deficiente
Exceso de temperatura de humos	A04	Más de 230 °C ( Elba Aire 7,5 kW; Nerta Aire 9,5 kW );Más de 260 °C (Alae Agua 17 kW; Coral Agua 23 kW)	- el ventilador ambiente no funciona o está en un nivel de potencia bajo - aumentar el nivel al máximo (si el problema persiste llamar al servicio de asistencia)- Tiro insuficiente- Exceso de pellets
Alarma presostato A05		Puerta abierta, falta de depresión o avería del extractor durante 60 seg	- cerrar la puerta y retirar el error de presostato averiado- Obstrucción del tubo de extracción o extractor averiado
Sensor de masa de aire	A06	Delta de 40 lpm durante 900 seg	- tubería con tiro insuficiente o tubería obstruida
Puerta abierta	A07	Puerta abierta durante 60 segundos	- cerrar la puerta - retirar el error
Error en el extractor de humos	A08	Error en la conexión	- comprobar conexión
Error en el sensor de humos	A09	Error en la conexión	- comprobar conexión
Error en la resistencia de pellets	A10	Error en la conexión	- comprobar conexión
Error motor del sin fin	A11	Error en la conexión	- comprobar conexión
Alarma nivel de pellets	A15		- comprobar conexión
Presión de agua fuera del intervalo de funcionamiento	A16		- comprobar conexión
Exceso de temperatura del agua	A18		- comprobar conexión

Tabla 6 - lista de alarmas

⚠️ Nota importante: todas las alarmas originan la parada de la máquina. Será necesario dar a reset (restablecer) en la alarma y reiniciar.

- Anomalías

Anomalías

Mantenimiento

Fallo en el sensor de aire

Bajo nivel de pellets

Puerta abierta

Fallo en el sensor de temperatura de aire

Fallo en el sensor de temperatura de agua

Fallo en el sensor de presión de agua

Presión de agua fuera del intervalo de funcionamiento

Tabla 2- lista de anomalías

! Nota importante: las anomalías originan la parada de la máquina.
! ¡AVISO!

Para apagar el aparato, en caso de emergencia, debe parar el equipo de manera normal.

! ¡AVISO!

DURANTE SU FUNCIONAMIENTO, EL EQUIPO ESTARÁ CALIENTE, POR LO QUE ES NECESARIO TENER CUIDADO, PRINCIPALMENTE CON EL VIDRIO DE LA PUERTA Y EL TIRADOR DE APERTURA DE LA PUERTA.

12. Esquema eléctrico de la estufa de pellets

Figura 59 – Esquema eléctrico

13. Curvas de funcionamiento del circulador UPS 15-55 CIAO

Figura 60 – gráfico caudal-presión circulador

Tabela 1 – Características técnicas

Ensaios realizados usando pellets de madeira com poder calorífico de 4.9 kWh/kg.

a) Tecla para mudar de modo manual, automático e para sair dos menus (esc).

Seleccionar modo de funcionamento: para seleccionar o modo de funcionamento, carregamos na tecla "mode" para seleccionar modo manual "Manu" ou modo automático "Auto".

Temperatura de fumos.

8.4. Reabastecer o depósito de pellets

1 – Abra a tampa do depósito de pellets, na zona superior do equipamento, tal como mostrado na Figura 30.

2 – Despeje o saco de pellets para o interior do depósito, como mostrado na Figura 30.
