NÁVOD K OBSLUZE 50 F Baxi

1. ÚVOD 105
2. POPIS PŘÍSLUŠENSTVÍ 105
   2.1 POŽADAVKY PRO INSTALACI NA STĚNU 105
   2.2 INSTALACE NA STĚNU....105
3. ELEKTRICKÉ ZAPOJENÍ 105
   3.1 ELEKTRICKÉ ZAPOJENÍ KE KOTLI 105
   3.2 ELEKTRICKÁ ZAPOJENÍ EXTERNÍCH PRVKÜ PŘÍSLUŠENSTVÍ......106
4. PŘÍSTUP K PARAMETRŮM 108
5. SMÍŠENÝ TOPNÝ SYSTÉM 108
   5.1 SCHÉMA 1....109
   5.2 SCHÉMA 2....110
   5.3 SCHÉMA 3....111
6. ZÓNOVÝ SYSTÉM VYTÁPĚNÍ......112

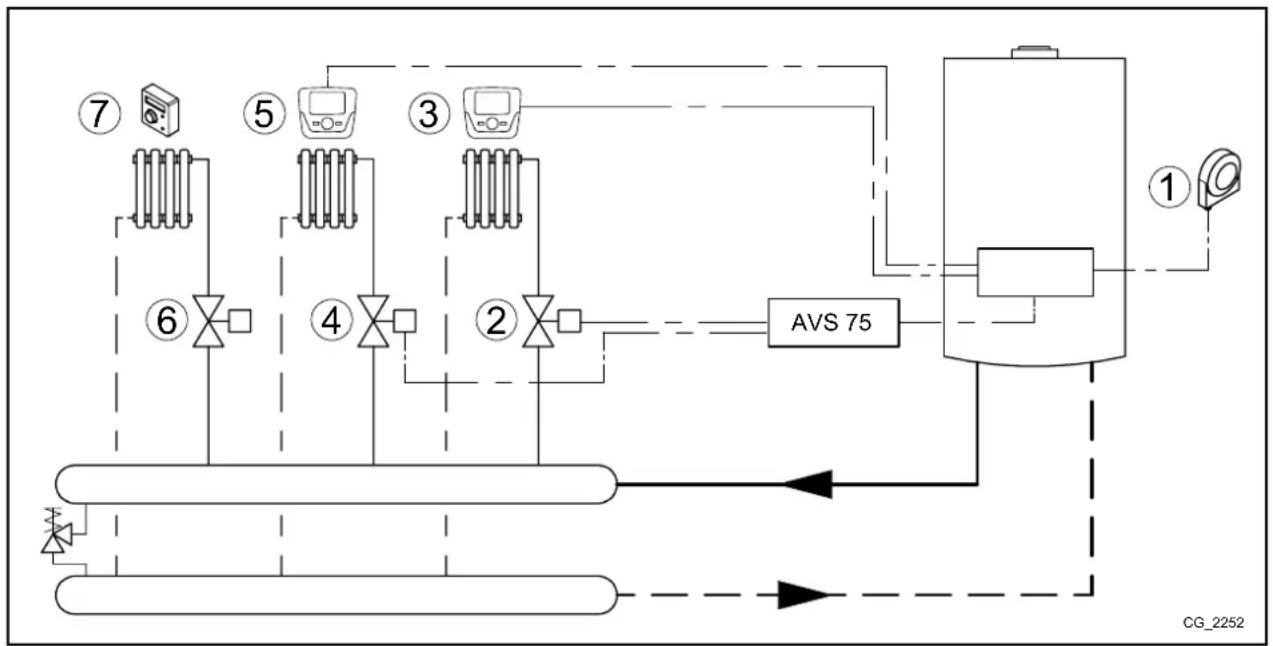

   6.1 SCHÉMA 4 112

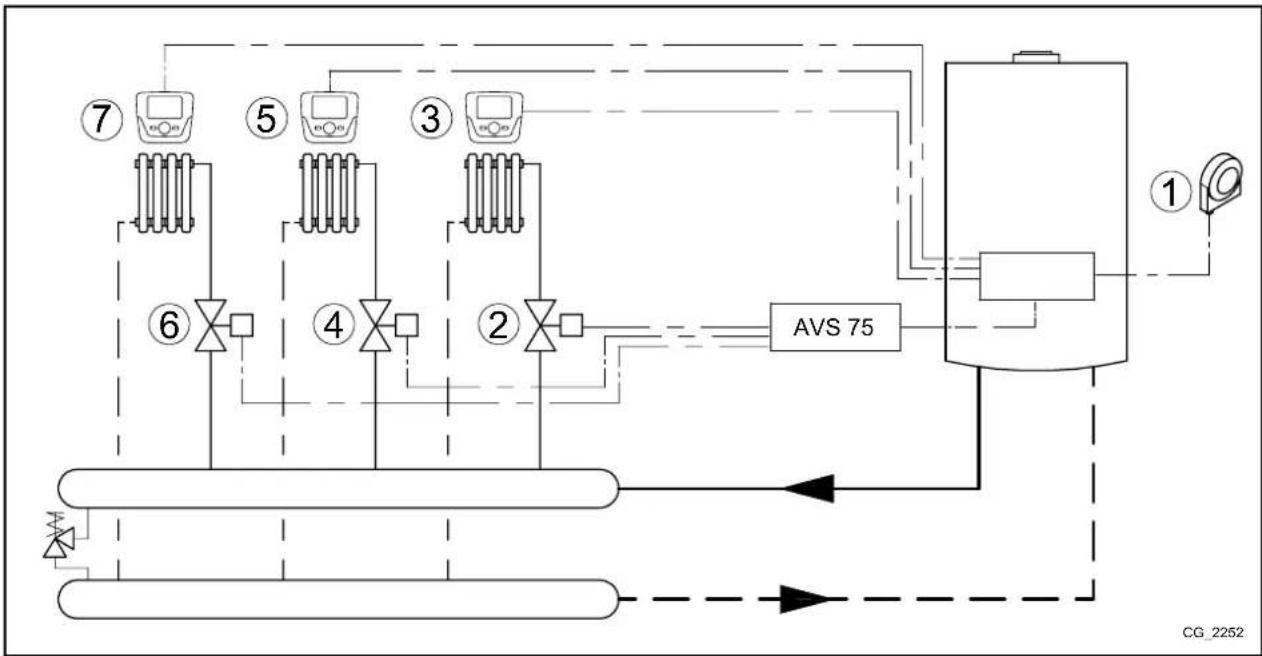

   6.2 SCHÉMA 5 113
7. ELEKTRICKÉ ZAPOJENÍ PROSTOROVÉHO TERMOSTATU....114

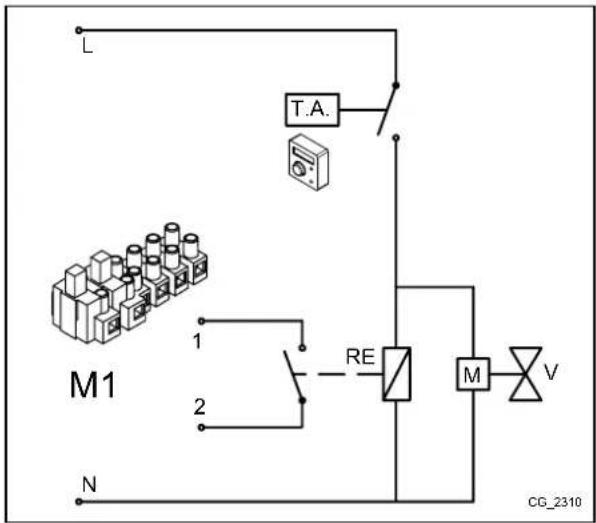

   7.1 PŘÍPAD - 1 - Zapojení prostorového termostatu v zóně s vysokou teplotou....114

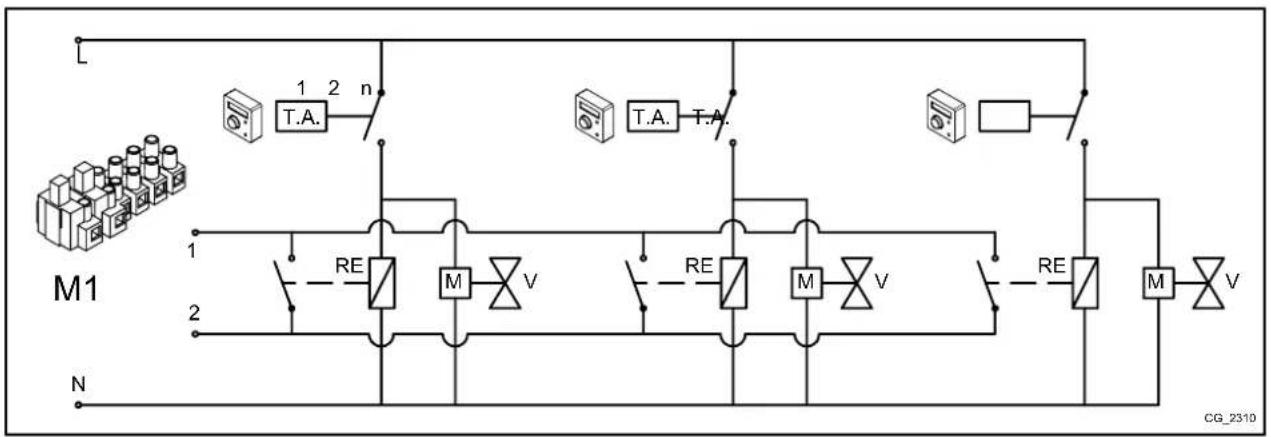

   7.2 PŘÍPAD - 2 - Zapojení prostorových termostatů do systémů s více zónami s vysokou teplotou. .....114

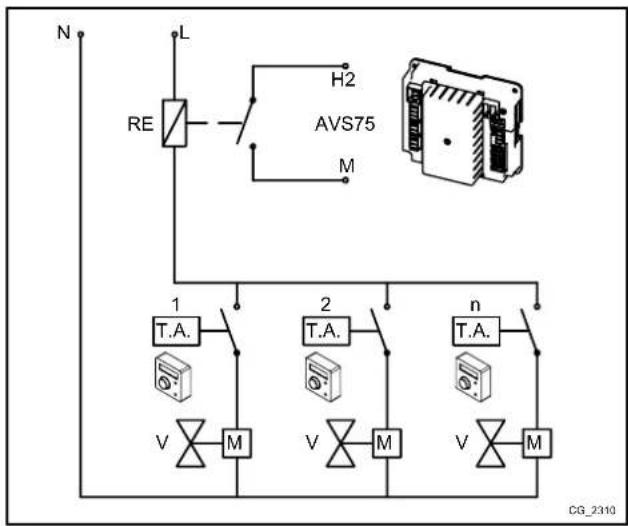

   7.3 PŘÍPAD - 3 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou....114
   7.4 PŘÍPAD - 4 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou s mikrospínači pro zónové ventily....115

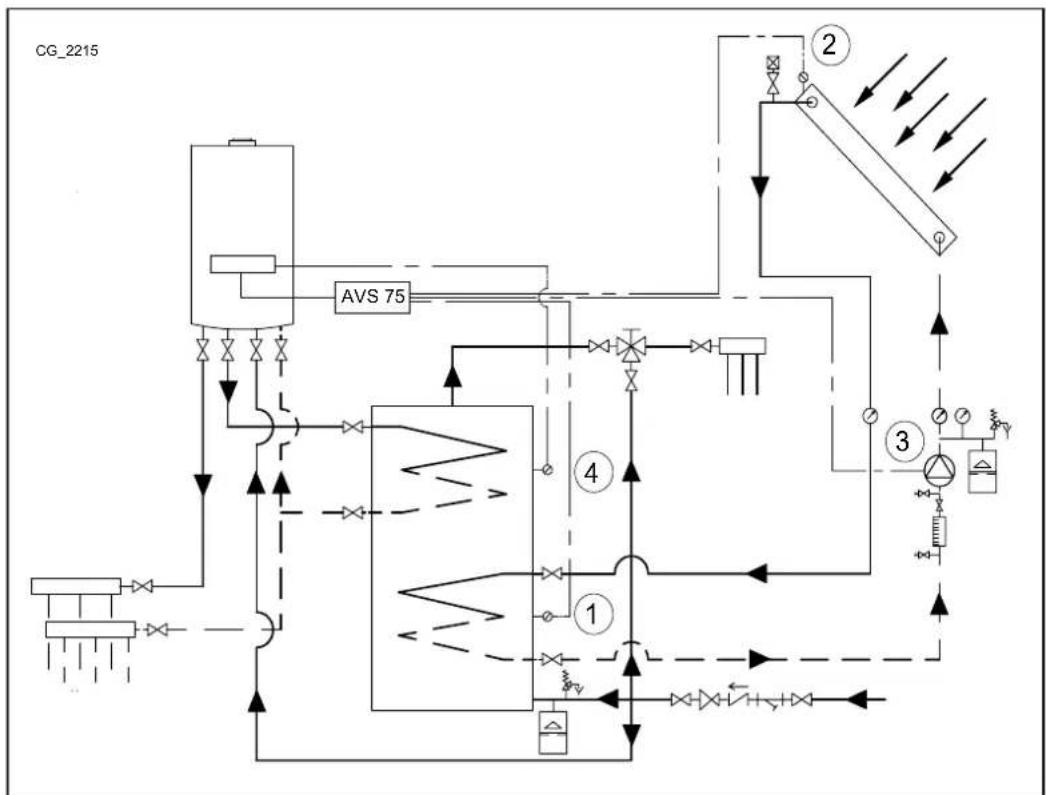

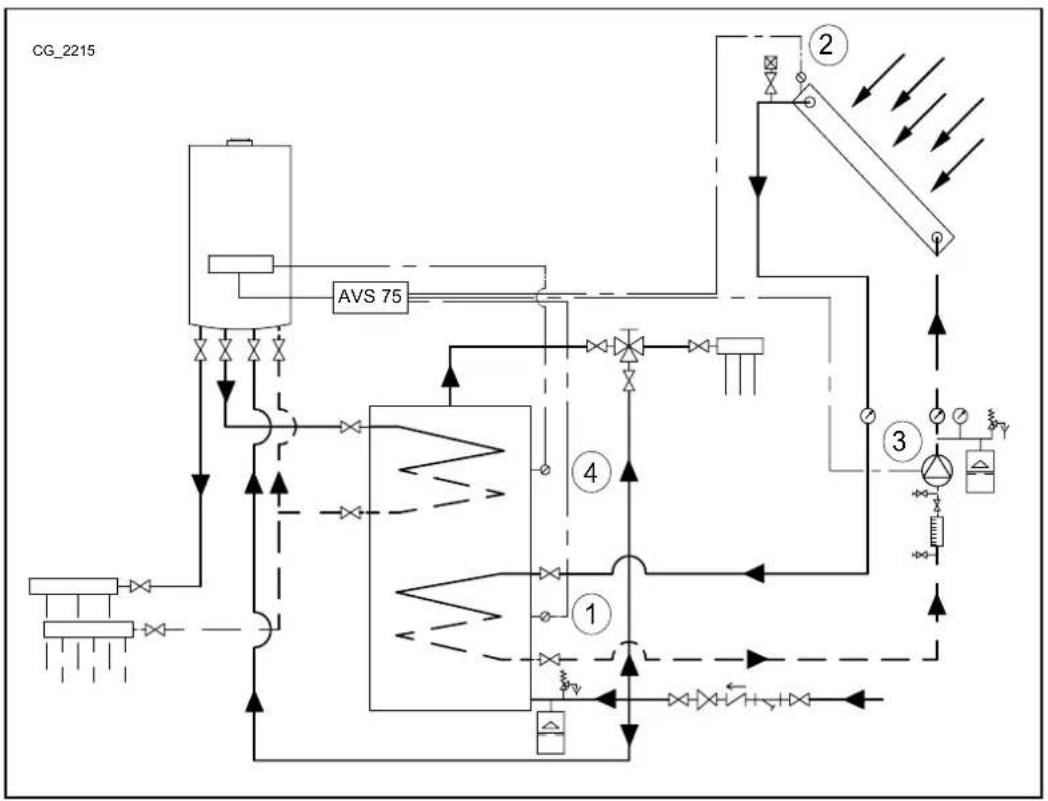

8. SOLÁRNÍ SYSTÉM TUV....115
9. NASTAVENÍ PARAMETRÜ 116
   9.1 SYSTÉM VYTÁPĚNÍ......116
   9.2 SYSTÉM TUV 117
   9.3 DALŠÍ PARAMETRY 117
10. OSTATNÍ FUNKCE....118
    10.1 RECIRKULAČNÍ ČERPADLO TUV 118

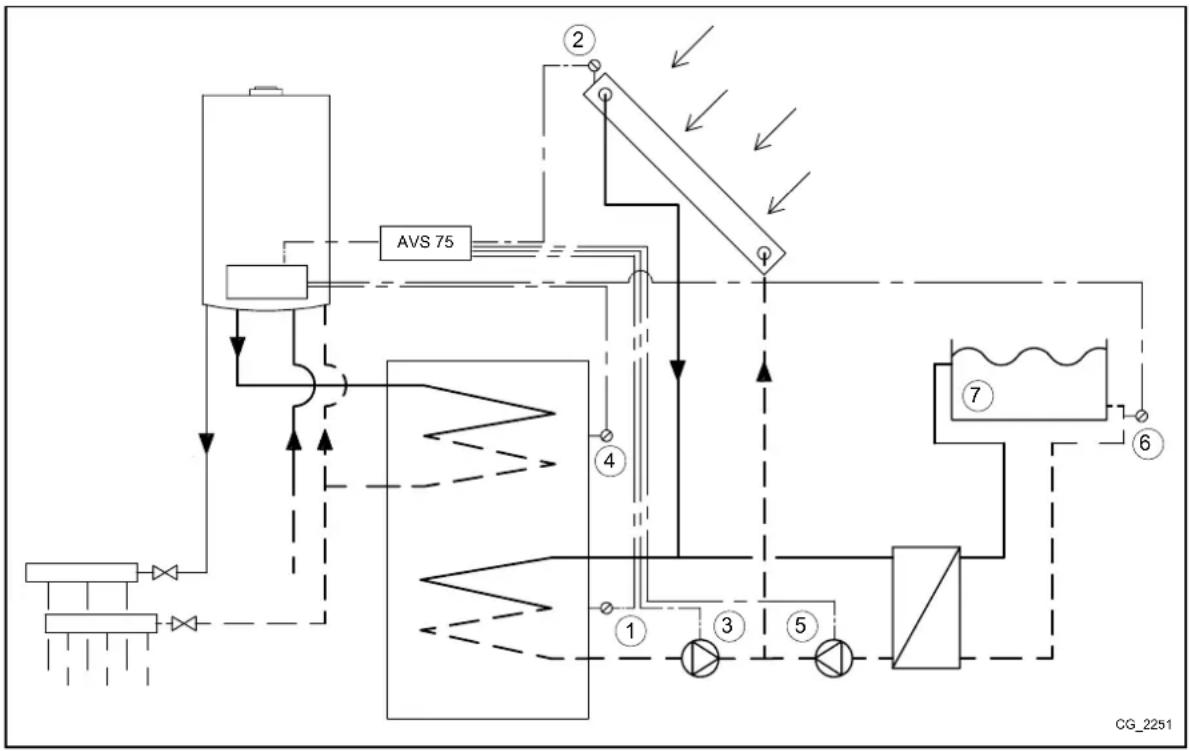

    10.2 SOLÁRNÍ SYSTÉM PRO BAZÉN 118
    10.3 VŠEOBECNÝ POŽADAVEK TEPLA....119
    10.4 DALŠÍ KONFIGURACE....119
11. SEZNAM PORUCH 120
12. TECHNICKÉ ÚDAJE 120

Firma si z důvodu neustálého zlepšování svých výrobků vyhrazuje právo modifikovat kdykoli a bez předchozího upozornění údaje uvedené v této dokumentaci. Tato dokumentace má pouze informativní charakter a nesmí být použita jako smlouva ve vztahu k třetím osobám.

POPIS SYMBOLÜ

UPOZORNĚNÍ

Riziko poškození nebo špatného provozu zařízení. Dbejte na upozornění na nebezpečí, která se týkají ohrožení osob.

NEBEZPEČÍ VYSOKÉHO NAPĚTÍ

Elektrické části pod proudem, nebezpečí elektrického proudu.

DŮLEŽITÉ INFORMACE

Tyto informace je třeba důkladně pročíst, jsou nezbytné pro správný provoz kotle.

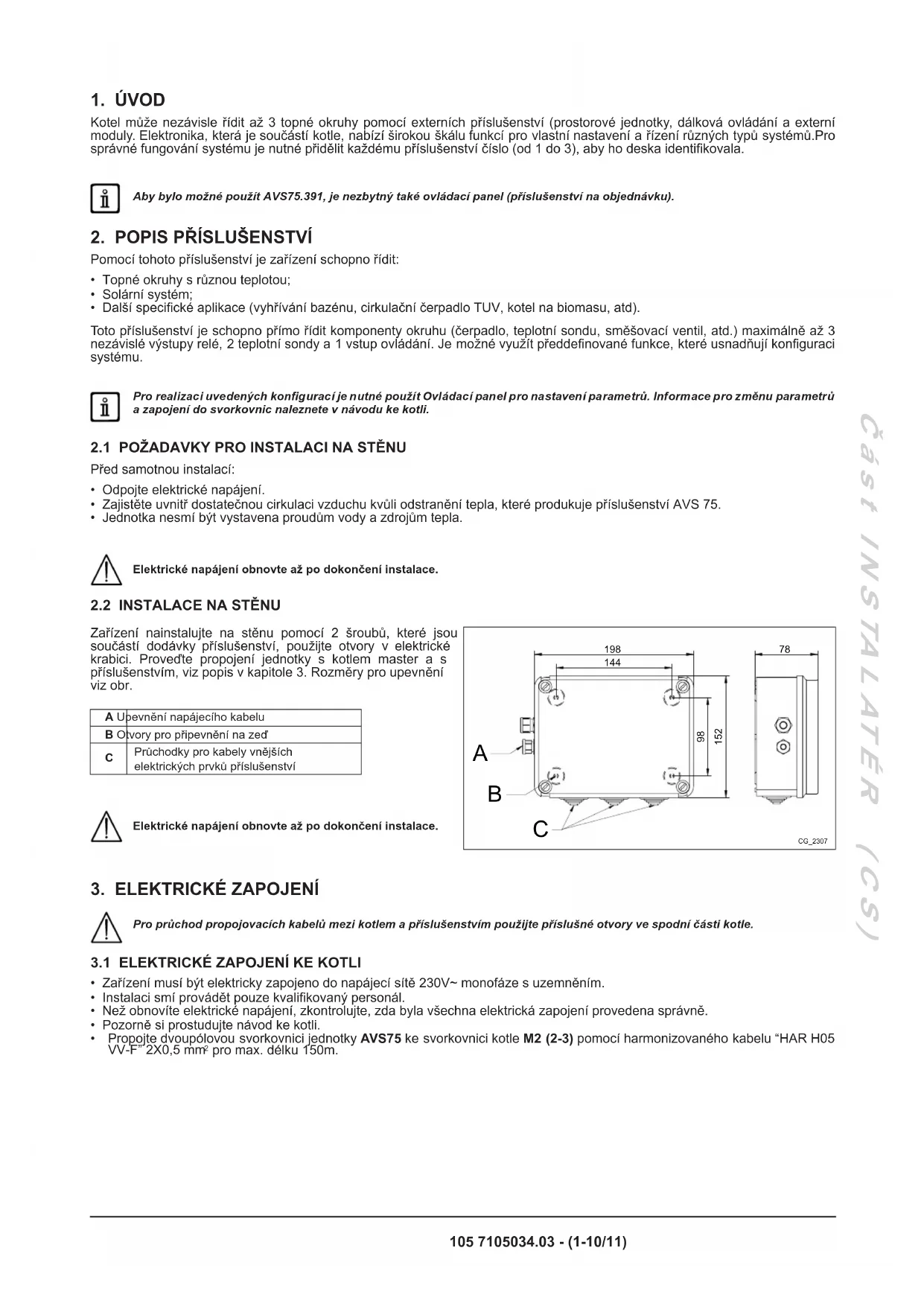

1. ÚVOD

Kotel může nezávisle řídit až 3 topné okruhy pomocí externích příslušenství (prostorové jednotky, dálková ovládání a externí moduly. Elektronika, která je součástí kotle, nabízí širokou škálu funkcí pro vlastní nastavení a řízení různých typů systémů. Pro správné fungování systému je nutné přidělit každému příslušenství číslo (od 1 do 3), aby ho deska identifikovala.

Aby bylo možné použít AVS75.391, je nezbytný také ovládací panel (příslušenství na objednávku).

2. POPIS PŘÍSLUŠENSTVÍ

Pomocí tohoto příslušenství je zařízení schopno řídit:

• Topné okruhy s různou teplotou;
• Solární systém;
• Další specifické aplikace (vyhřívání bazénu, cirkulační čerpadlo TUV, kotel na biomasu, atd).

Toto příslušenství je schopno přímo řídit komponenty okruhu (čerpadlo, teplotní sondu, směšovací ventil, atd.) maximálně až 3 nezávislé výstupy relé, 2 teplotní sondy a 1 vstup ovládání. Je možné využít předdefinované funkce, které usnadňují konfiguraci systému.

Pro realizaci uvedených konfigurací je nutné použít Ovládací panel pro nastavení parametrů. Informace pro změnu parametrů a zapojení do svorkovnic naleznete v návodu ke kotli.

2.1 POŽADAVKY PRO INSTALACI NA STĚNU

Před samotnou instalací:

• Odpojte elektrické napájení.
• Zajistěte uvnitř dostatečnou cirkulaci vzduchu kvůli odstranění tepla, které produkuje příslušenství AVS 75.
• Jednotka nesmí být vystavena proudům vody a zdrojům tepla.

Elektrické napájení obnovte až po dokončení instalace.

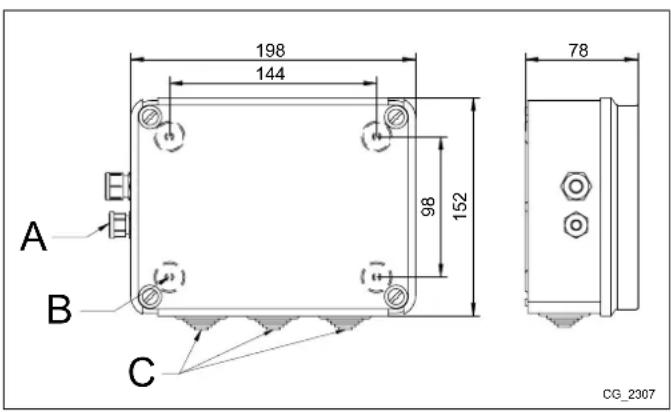

Zařízení nainstalujte na stěnu pomocí 2 šroubů, které jsou součástí dodávky příslušenství, použijte otvory v elektrické krabici. Proveďte propojení jednotky s kotlem master a s příslušenstvím, viz popis v kapitole 3. Rozměry pro upevnění viz obr.

A Upevnění napájecího kabelu
B Otvory pro připevnění na zed'
C	Průchodky pro kabely vnějších elektrických prvků příslušenství

Elektrické napájení obnovte až po dokončení instalace.

198 144 98 152 78 A B C CG_2307

3. ELEKTRICKÉ ZAPOJENÍ

Pro průchod propojovacích kabelů mezi kotlem a příslušenstvím použijte příslušné otvory ve spodní části kotle.

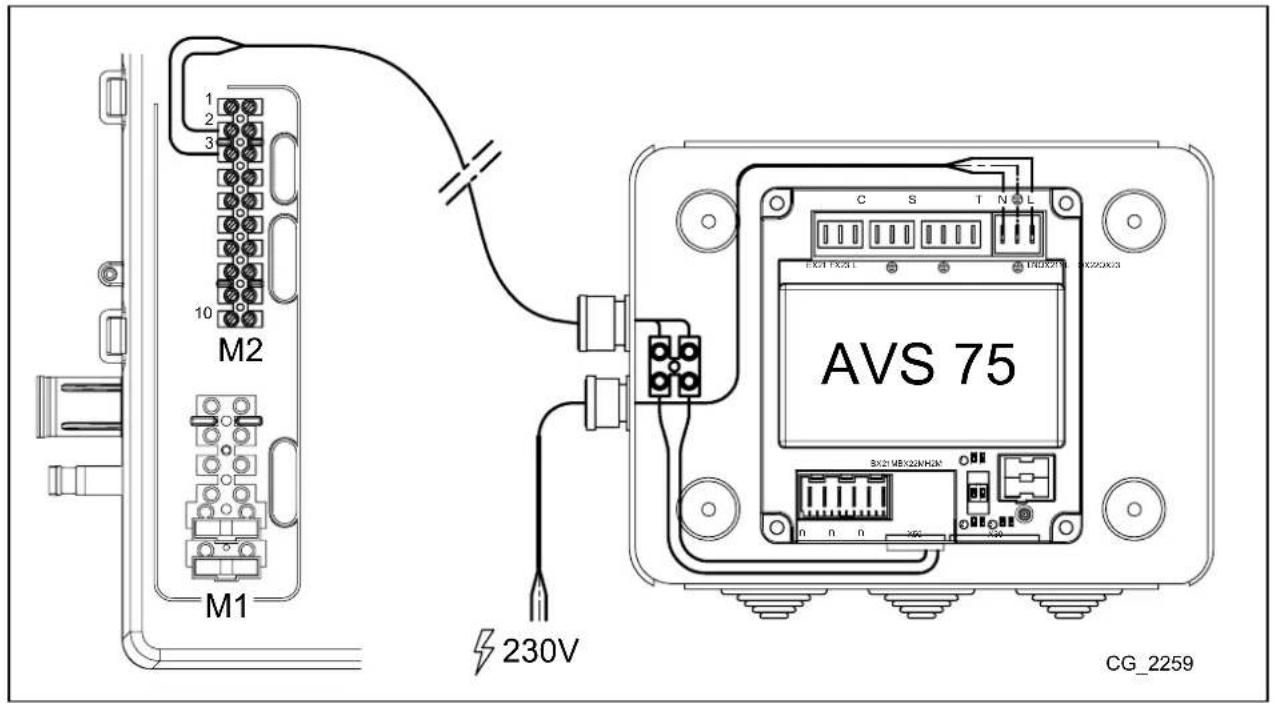

3.1 ELEKTRICKÉ ZAPOJENÍ KE KOTLI

• Zařízení musí být elektricky zapojeno do napájecí sítě 230V\~ monofáze s uzemněním.
• Instalaci smí provádět pouze kvalifikovaný personál.
• Než obnovíte elektrické napájení, zkontrolujte, zda byla všechna elektrická zapojení provedena správně.
• Pozorně si prostudujte návod ke kotli.
• Propojte dvoupólovou svorkovnici jednotky AVS75 ke svorkovnici kotle M2 (2-3) pomocí harmonizovaného kabelu "HAR H05 VV-F" 2X0,5 mm² pro max. délku 150m.

M2 M1 1 2 3 10 230V AVS 75 CG_2259

3.2 ELEKTRICKÁ ZAPOJENÍ EXTERNÍCH PRVKŮ PŘÍSLUŠENSTVÍ

Pro zapojení příslušenství AVS75 s dalšími prvky příslušenství postupujte dle následujících pokynů (použijte harmonizované kabely "HAR H05 VV-F" s průměrem 1 mm²):

SMĚŠOVANÝ OKRUH (viz schéma v kap. 3.2.1)

• Zapojte čerpadlo smíšené zóny na konektor QX23 příslušenství AVS75.
• Zapojte sondu výstupu smíšené zóny na konektor BX21 příslušenství AVS75 (QAD36 je součástí dodávky).
  • Zapojte směšovací ventil na konektor QX22-QX21
• Zapojte prostorový termostat na konektor H2 příslušenství.
• Zapojte bezpečnostní termostat na konektor FX23.

SOLÁRNÍ SYSTÉM TUV (viz schéma kap. 3.2.2)

• Zapojte čerpadlo solárního systému na konektor QX23 příslušenství AVS75.
• Zapojte sondu solárního zásobníku na konektor BX22 příslušenství AVS75.
• Zapojte sondu solárních panelů na konektor BX21 příslušenství AVS75.

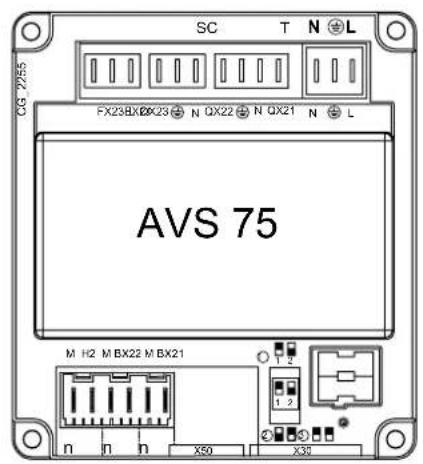

LEGENDA ZAPOJENÍ KONEKTORŮ
N4L (L-N)	Napájení AVS 75
X50	Konektor pro propejení elektronické desky SIEMENS a příslušenství AVS 75
X30	Konektor pro zapojení plochého kabelu k dalšímu příslušenství.
T (QX214N)	Programovatelný výstup relè 230V
T (QX224N)	Programovatelný výstup relè 230V
S (QX234N)	Programovatelný výstup relè 230V
C (EX21-FX23-L)	zapojení pro bezpečnostní termostat (pouze pro smíšené zóny)
n (H2-M)	Digitální vstup 12VDC nebo programovatelný analogovoý 0-10VDC.
n (BX21-M)	Programovatelný vstup sondy NTC 10K / Pt1000
n (BX22-M)	Programovatelný vstup sondy NTC 10K / Pt1000 pro

SC T N L FX23BX0X23 N QX22 N QX21 N L AVS 75 M H2 M BX22 M BX21 X50 X30

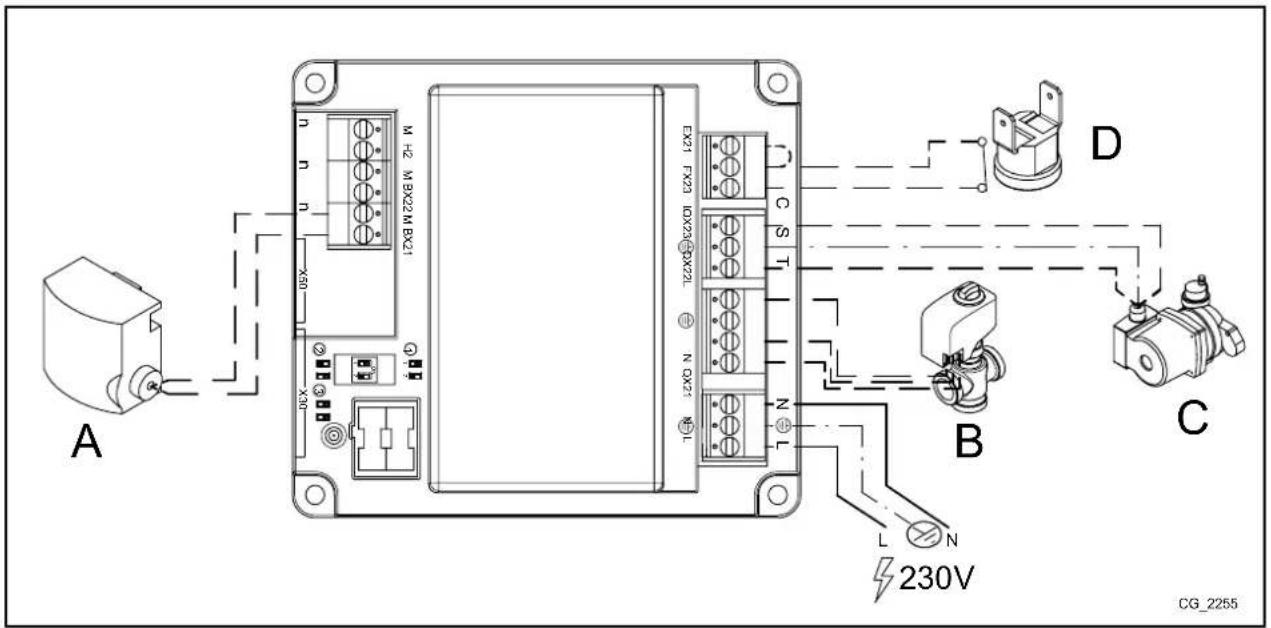

3.2.1 SMĚŠOVANÝ OKRUH

A SÓNDA VÝSTUPU QAD36 C ČERPADLO SMÍŠENĚHO ZÓNY
B SMĚŠOVACÍ VENTIL D BEZPEČNOSTNÍ TERMOSTA†

A M H2 M8X2M BX21 X50 X30 EX31 FX3 IDX2L BX2L N CX27 N L C S T D B L N 230V C CG_2255

V případě smíšené zóny zapojte bezpečnostní termostat mezi svorkovnice "FX23 - L" a zapojte svorky "EX21 - FX23". Tak je čerpadlo okruhu zapojeno k relé "QX23" a je zcela zapojeno k bezpečnostnímu termostatu.

Pokud je nutné použít výstup relé "QX23" pro jiné funkce než pro smíšenou zónu, zapojte svorky "FX23 - L".

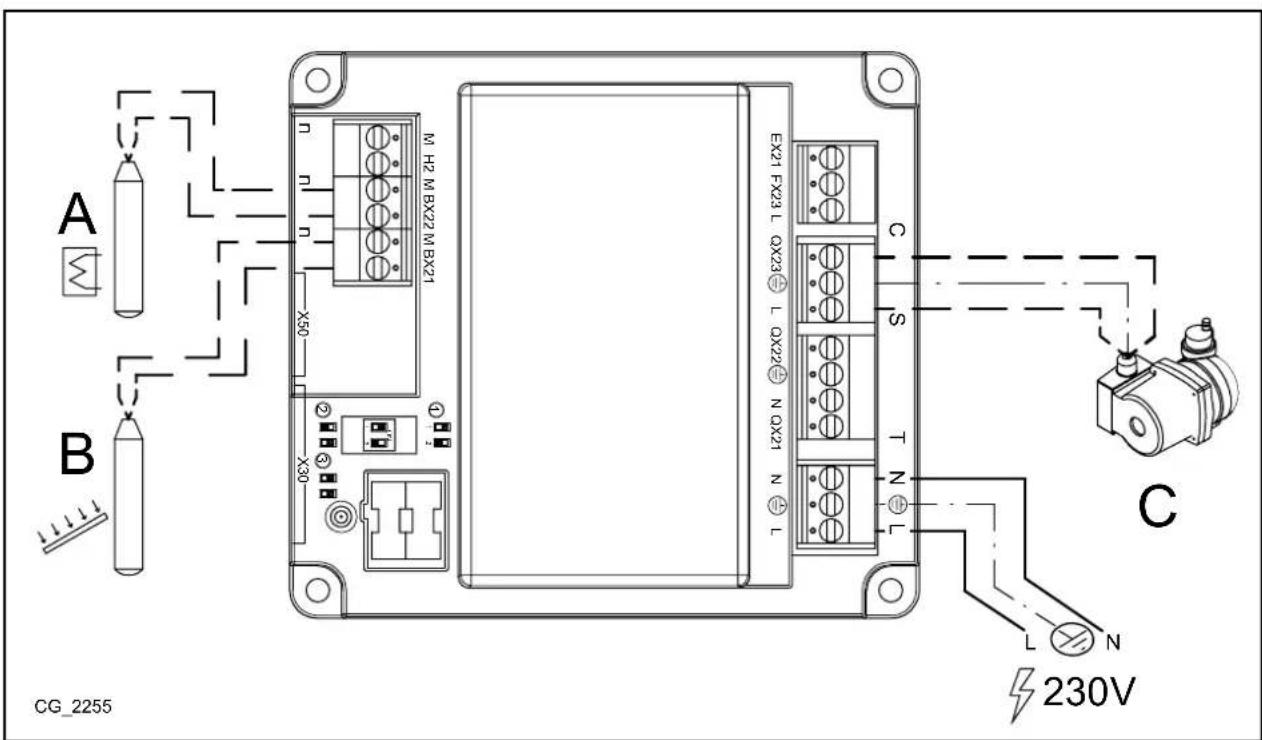

3.2.2 SOLÁRNÍ SYSTÉM TUV

A	SONDA ZÁSOBNÍKU (DODÁVANÁ JAKO PŘÍSLUŠENSTVÍ)	C	ČERPADLO SOLÁRNÍHO OKRUHU
B SÓNDA PANELŮ (DODÁVANÁ JAKO PŘÍSLUŠENSTVÍ)

A B X50 M H2 M BX22 M BX21 EX21 FX23 L QX23 L QX22 N NO21 N L C S T N L N 230V CG_2255

4. PŘÍSTUP K PARAMETRŮM

Nastavení provedete tak, že vstoupíte do menu parametrů Ovládacího panelu, viz následující popis:

LEGENDA MENU OBRÁZKU

1	Konečný uživatel	3	Technik
2	Uvedení do provozu	4	OEM

Postup pro přístup do 4 menu, které umožňují programování desky kotle a/nebo Dálkové ovládání je následující:

• na hlavním menu C.
  • A aC (držte stisknuty asi 6 vteřin) menu 1-2-3-4 (viz obr. vedle a vysvětlivky).
  • C opakovaný pro návrat do hlavního menu.

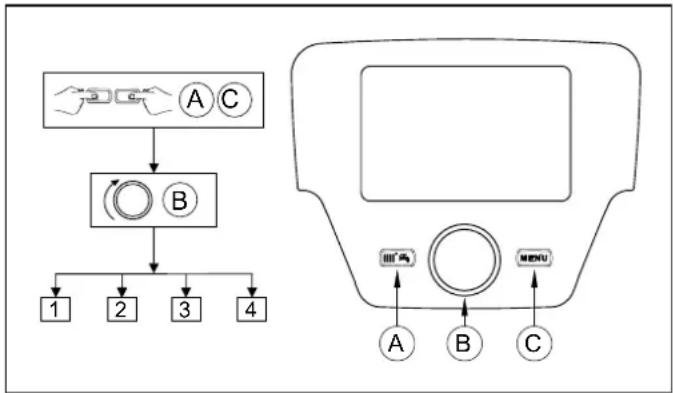

FUNKCE TLAČÍTEK PRO ÚPRAVU PARAMETRŮ

B	Menu / listování v parametrech uvnitř menu / zvolte hodnotu parametru
B	Vstup do zvoleného menu / zvolte parametr, který chcete změnit / potvrďte zvolenou hodnotu
C	Návrat do předcházejícího menu

Ve všech konfiguracích, pokud je použit Ovládací panel nebo prostorová jednotka, nastavené jako prostorová jednotka 1 lze řídit kromě topné zóny 1, také funkce TUV a stand-by kotle. Je-li nastaveno jako prostorová jednotka 2 nebo prostorová jednotka 3 lze řídit pouze příslušné topné zóny 2 nebo 3. Informace pro nakonfigurování naleznete v návodech u příslušenství.

Po dokončení každé konfigurace systému uložte v kotli použité komponenty dle následujícího popisu.

- Vstupte do menu 2, viz popis na začátku této kapitoly.

• ☐B ◀Konfigurace ☐B ☐B ◀programovací řádek 6200 także ☐B.
• B Ano także B pro potvrzení.

Pokud je zařizení připojeno na podlahový systém, instalatér musí zajistit instalaci bezpečnostního termostatu kvůli ochraně systému proti přehřívání.

5. SMÍŠENÝ TOPNÝ SYSTÉM

Je možné nakonfigurovat příslušenství AVS 75 pro řízení okruhu s nízkou teplotou. Tak je AVS 75 schopno kontrolovat čerpadlo, směšovací ventil a sondu na výstupu topného okruhu zvoleného dle následujících schémat.

Pro systém s nízkou teplotou doporučujeme snížit maximální hodnotu teploty kotle pro vytápění nastavením parametru 741 (viz kapitola 8.1) na hodnotu ne vyšší než 45°C.

Upravte parametr týkající se doby uzavírání směšovacího ventilu podle použitého modelu dle následujících pokynů.

Uvedená schémata se týkají kotlů s výkonem pod 35 kW. U kotlů s výkonem nad 35 kW musí za být za kotlem instalován termohydraulický rozdělovač a zóny musí být vybaveny zónovými čerpadly místo elektroventilů.

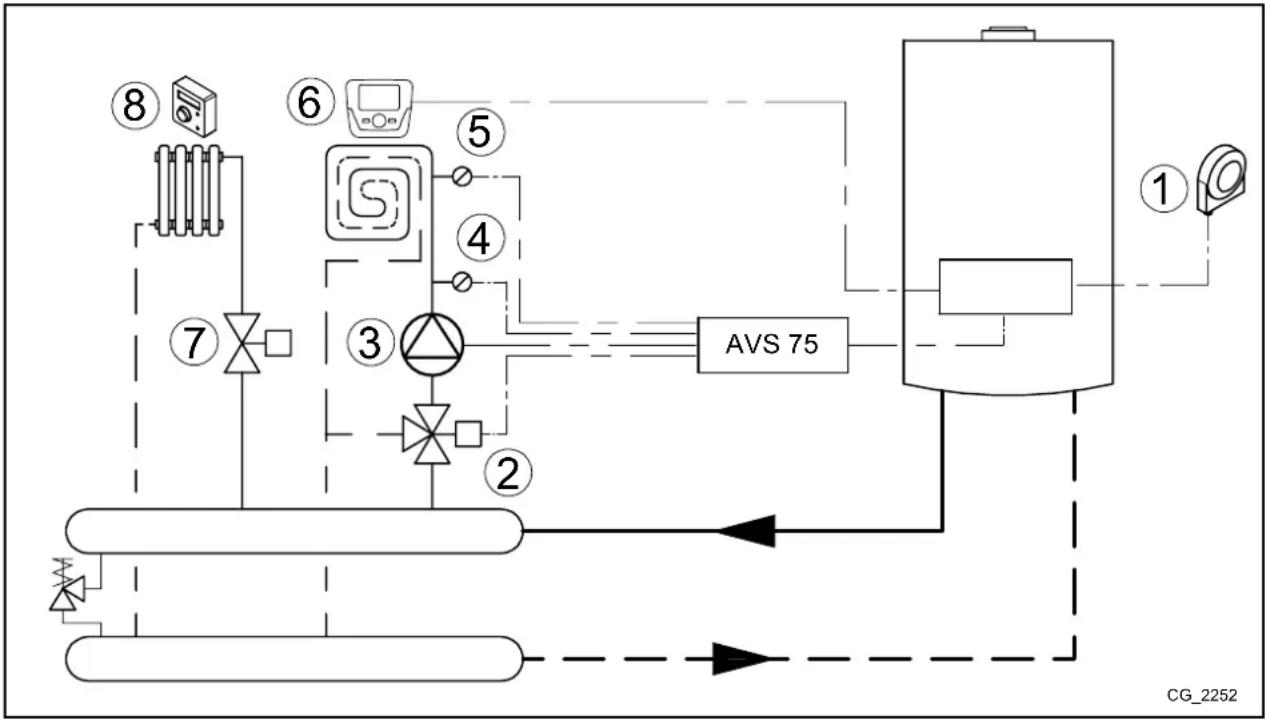

5.1 SCHÉMA 1

Zóna s nízkou teplotou s prostorovou jednotkou - topný okruh (1)

1 Vnější sonda – svorkovnice kotle M2 (4-5)

2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Bezpečnostní termostat okruhu s nízkou teplotou (FX23-L)

6 Prostorový jednotka – svorkovnice kotle M2 (1-2-3)

7 Elektroventil nebo čerpadlo zóny s vysokou teplotou, externí napájení

8 Prostorový termostat zóny s vysokou teplotou (pro zapojení viz kapitola 7.1)

Pomocí ovládacího panelu vstupte do menu 2, viz popis v kapitole 4, a provedte následující nastavení:

MENU	PROGRAMOVACÍ RÁDEK	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	5715 Zap Aktivování topného okruhu 2
	5977	Prostorový termostat TO2	Aktivování termostatu pro okruh 2 (kontakt 1-2 svorkovnice M1)
	6020 Topný okruh 1 Aktivování zóny s nízkou teplotou
	6024 Prostorový termostat TO Vstup EX21 aktivní jako ochrana zóny s nízkou teplotou
	6046 Zablokování zdroje Vstup H2 aktivní jako prostorový termostat zóny s nízkou teplotou
TOPNÝ OKRUH 1	742	---	Aktivování modulované teploty náběhu (zóna s nízkou teplotou)
	834	Porucha 180 s	Doba uzavření směšovacího ventilu

Prostorová jednotka je schopna přímo řídit zónu s nízkou teplotou podle požadované teploty v místnosti. Pokud se při otočení ovladačem B na displeji zobrazí teplota na výstupu z kotle místo prostorové teploty, znamená to, že parametr 742 není nastaven správně.

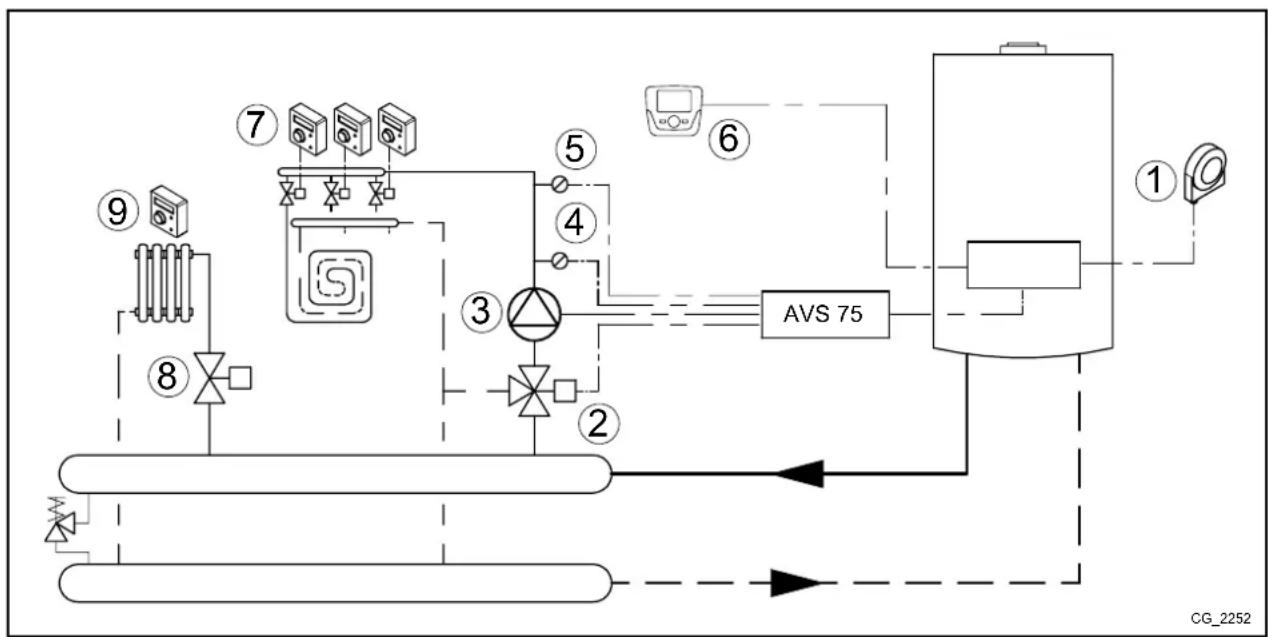

5.2 SCHÉMA 2

Více zón s nízkou teplotou s prostorovým termostatem a společnou prostorovou jednotkou - topný okruh (1) Zóna s vysokou teplotou s prostorovým termostatem - topný okruh (2)

1 Vnější sonda – svorkovnice kotle M2 (4-5)
2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)
3 Čerpadlo okruhu s nízkou teplotou (QX23-N)
4 Sonda okruhu s nízkou teplotou (BX21-M)
5 Bezpečnostní termostat okruhu s nízkou teplotou (FX23-L)
6 Prostorový jednotka – svorkovnice kotle M2 (1-2-3)
7	Vstup prostorového termostatu zóny s nízkou teplotou (H2-M – zapojení viz kapitola 7.4)
8 Elektroventil nebo čerpaldo zóny s vysokou teplotou, externí napájení
9 Prostorový termostat zóny s vysokou teplotou (zapojení viz kapitola 7.1)

Pomocí ovládacího panelu vstupte do menu 2, viz popis v kapitole 4, a provedte následující nastavení:

MENU	PROGRAMOVACÍ RÁDEK	HODNOTA PRO NASTAVENÍ POPIS
KONFIGURACE	5715 Zap Aktivování topného okruhu 2
	5977 Prostorový termostat TO2 Aktivování	termostatu pro okruh 2 (kontakt 1-2 svorkovnice M1)
	6020 Topný okruh 1 Aktivování zóny s nízkou teplotou
	6024 Prostorový termostat TO	Vstup EX21 aktivní jako ochrana zóny s nízkou teplotou
	6046 Prostorový termostat TO1	Vstup H2 aktivní jako prostorový termostat zóny s nízkou teplotou
TOPNÝ OKRUH 1	710 35°C	Teplota ve vytápěné místnosti (zóny s nízkou teplotou)
	834 Porucha 180 s	Doba uzavření směšovacího ventilu

Nastavením komfortní teploty na maximální hodnotu (35°C) je zaručen správný provoz nizkoteplotních zón. Tak prostorová jednotka nezablokuje požadavek na teplo od jednotlivých prostorových termostatů, které řídí podzóny.

V tomto případě řídí prostorová jednotka systém s nízkou teplotou, ale nemůže být použita pro řízení teploty v jedné z místností. Otočením ovladače B se na displeji zobrazí teplota na výstupu z kotle. Topný okruh funguje na pevný výstup.

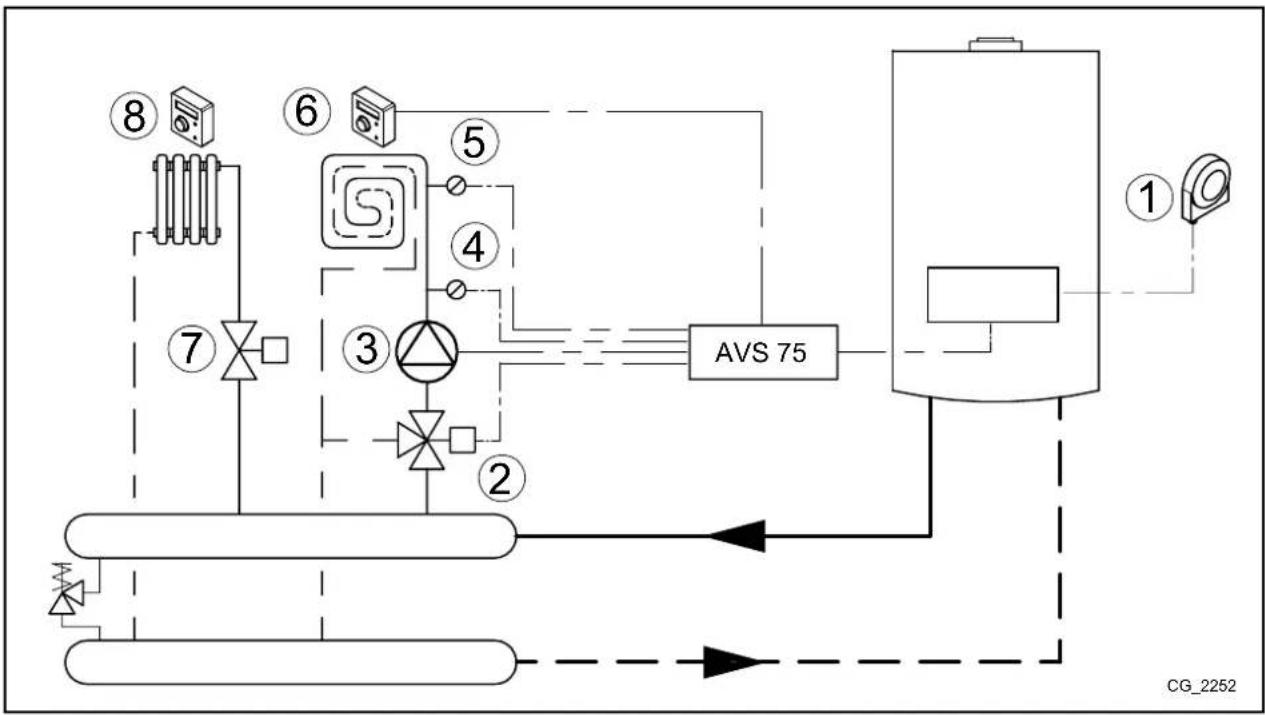

5.3 SCHÉMA 3

1 Vnější sonda – svorkovnice kotle M2 (4-5)

2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Bezpečnostní termostat okruhu s nízkou teplotou (FX23-L)

6 Vstup prostorového termostatu zóny s nízkou teplotou (H2-M)

7 Elektroventil nebo čerpadlo s vysokou teplotou, externí napájení

8 Prostorový termostat zóny s vysokou teplotou (zapojení viz kapitola 7.1)

Pomocí ovládacího panelu vstupte do menu 2, viz popis v kapitole 4, a provedte následující nastavení:

MENU	PROGRAMOVACÍ RÁDEK	HODNOTA PRO NASTAVENÍ POPIS
KONFIGURACE	5715 Zap Aktivování topného okruhu 2
	5977 Prostorový termostat TO2 Aktivování		termostatu pro okruh 2 (kontakt 1-2 svorkovnice M1)
	6020 Topný okruh 1 Aktivování zóny s nízkou teplotou
	6024	Termost sicurezza CR	Vstup EX21 aktivní jako ochrana zóny s nízkou teplotou
	6046	Prostorový termostat TO	Vstup H2 aktivní jako prostorový termostat zóny s nízkou teplotou
TOPNÝ OKRUH 1	834	Porucha 180 s	Doba uzavření směšovacího ventilu

Pokud není nutné řídit směšované systémy, Ize použít příslušenství AVS75 pro řízení čerpadel/zónových elektroventilů, viz následující popis:

Aby nedocházelo k častému zapnutí a vypnutí, doporučujeme zvýšit minimální hodnotu teploty kotle pro vytápění nastavením parametrů 740, 1040 a 1340 (viz kapítola 8.1) na hodnotu ne nižší než 45°C.

6.1 SCHÉMA 4

Dvě zóny s prostorovou jednotkou topných okruhů (1 a 2) a 1 zóna s prostorovým termostatem topného okruhu (3).

1	Vnější sonda – svorkovnice kotle M2 (4-5)	5	Prostorová jednotka okruhu 2 – svorkovnice kotle M2 (1-2-3)
2	Elektroventil nebo čerpadlo zóny okruhu 1 (QX21-N)*	6	Elektroventil nebo čerpadlo zóny okruhu 3, externí napájení
3	Prostorový jednotka okruhu 1 – svorkovnice kotle M2 (1-2-3)	7	Prostorový termostato okruhu 3 (zapojení viz kapitola 7.1)
4	Elektroventil nebo čerpadlo zóny okruhu 2 (QX22-N)*

* Příslušenství AVS 75 není schopno řídit přímo elektroventil se 3 vodiči. Pak je tedy třeba použít relé.

Prostorové jednotky 3 a 5 jsou zapojeny paralelně.

Prostorové jednotky mohou přímo řídit příslušné zóny podle požadované teploty v místnostech. Pomocí ovládacího panelu vstupte do menu 2, viz popis v kapitole 4, a proved'te následující nastavení:

MENU	PROGRAMOVACÍ RÁDEK	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	5715	Zap	Aktivování topného okruhu 2
	5721	Zap	Aktivování topného okruhu 3
	5977	Prostorový termostat TO3	Aktivování termostatu pro okruh 3 (kontakt 1-2 svorkovnice M1)
	6020	Multifunkční	-
	6030	Čerpadlo TO1 Q2	Kontrola čerpadla/elektroventilu okruhu 1
	6031	Čerpadlo TO2 Q6	Kontrola čerpadla/elektroventilu okruhu 2
TOPNÝ OKRUH 1	742	---	Aktivování modulované teploty náběhu (topný okruh 1)
TOPNÝ OKRUH 2	1042	---	Aktivování modulované teploty náběhu (topný okruh 2)

Prostorové jednotky jsou schopny přímo ovládat příslušné zóny podle požadované teploty v místnosti. Pokud se při otočení ovladačem B na displeji zobrazí teplota na výstupu z kotle místo teploty v místnosti, znamená to, že parametry 742, 1042 a 1034 nebyly nastaveny správně.

6.2 SCHÉMA 5

Tři zóny s prostorovou jednotkou - topný okruh (1, 2 a 3)

1	vnější sonda – svorkovnice kotle M2 (4-5)	5	prostorový jednotka okruhu 2 – svorkovnice kotle M2 (1-2-3)
2	elektroventil zóny okruhu 1 (QX21-N)*	6	elektroventil zóny okruhu 3 (QX23-N)*
3	prostorový jednotka okruhu 1 – svorkovnice kotle M2 (1-2-3)	7	prostorový jednotka okruhu 3 – svorkovnice kotle M2 (1-2-3)
4 e	elektroventil zóny okruhu 2 (QX22-N)*

* Příslušenství AVS 75 není schopno řídit přímo elektroventil se 3 vodiči. Pak je tedy třeba použít relé.

Prostorové jednotky 3 - 5 a 7 jsou zapojeny paralelně.

Prostorové jednotky mohou přímo řídit příslušné zóny podle požadované teploty v místnostech. Pomocí ovládacího panelu vstupte do menu 2, viz popis v kapitole 4, a proved'te následující nastavení:

MENU	PROGRAMOVACÍ ŘÁDEK	PARAMETR	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	5715	Topný okruh 2	Zap	Aktivování topného okruhu 2
	5721	Topný okruh 3	Zap	Aktivování topného okruhu 3
	5977	Funkce vstupu H5 Žádný		Deaktivování termostatu na svorkovnici M1 (1-2) na desce
	6020	Funkce rozšířující modul 1	Multifunkční	-
	6030	Výstup relé QX21 modul 1	Čerpadlo TO1 Q2	Kontrola čerpadla/elektroventilu okruhu 1
	6031	Výstup relé QX22 modul 1	Čerpadlo TO2 Q6	Kontrola čerpadla/elektroventilu okruhu 2
	6032	Výstup relé QX23 modul 1	Čerpadlo TO3 Q20	Kontrola čerpadla/elektroventilu okruhu 3
TOPNÝ OKRUH 1	742	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulované teploty náběhu (topný okruh 1)
TOPNÝ OKRUH 2	1042	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulované teploty náběhu (topný okruh 2)
TOPNÝ OKRUH 3	1342	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulované teploty náběhu (topný okruh 3)

Prostorové jednotky jsou schopny přímo řídit příslušné zóny podle požadované teploty v místnostech. Pokud se na displeji při otočení ovladačem B zobrazi teplota na výstupu kotle místo teploty v místnosti, znamená to, že parametry 742, 1042nebo 1342nejsou nastaveny správně.

7. ELEKTRICKÉ ZAPOJENÍ PROSTOROVÉHO TERMOSTATU

Provozní teplota je stejná pro všechny okruhy.

Relé je možné nahradit ventily s mikrospínači a naopak.

7.1 PŘÍPAD - 1 - Zapojení prostorového termostatu v zóně s vysokou teplotou.

Zapojte prostorový termostat do vnější elektrické sítě (230V), která bude napájet zónový ventil (nebo čerpadlo) a cívku relé, zapojte kontakt relé do svorkovnice kotle (1-2).

L T.A. M1 1 2 RE M V N CG_2310

7.2 PŘÍPAD - 2 - Zapojení prostorových termostatů do systémů s více zónami s vysokou teplotou.

Zapojte prostorové termostat paralelně do vnější elektrické sítě (230V), která bude napájet zónové ventily (nebo čerpadla) a cívky relé, zapojte kontakty relé paralelně do svorkovnice kotle M1 (1-2).

7.3 PŘÍPAD - 3 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou.

Zapojte prostorové termostaty paralelně do vnější elektrické sítě (230V), které budou napájet zónový ventil (nebo čerpadlo) a cívku relé, zapojte kontakt relé na svorky H2-M na AVS75.

7.4 PŘÍPAD - 4 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou s mikrospínači pro zónové ventily.

Zapojte prostorové termostaty paralelně do vnější elektrické sítě (230V), které budou napájet zónový ventil, zapojte kontakty mikrospínačů paralelně ke svorkám H2-M na AVS75.

L AVS75 H2 M N 1 T.A. T.A. T.A. 2 n M VM VM V CG_2310

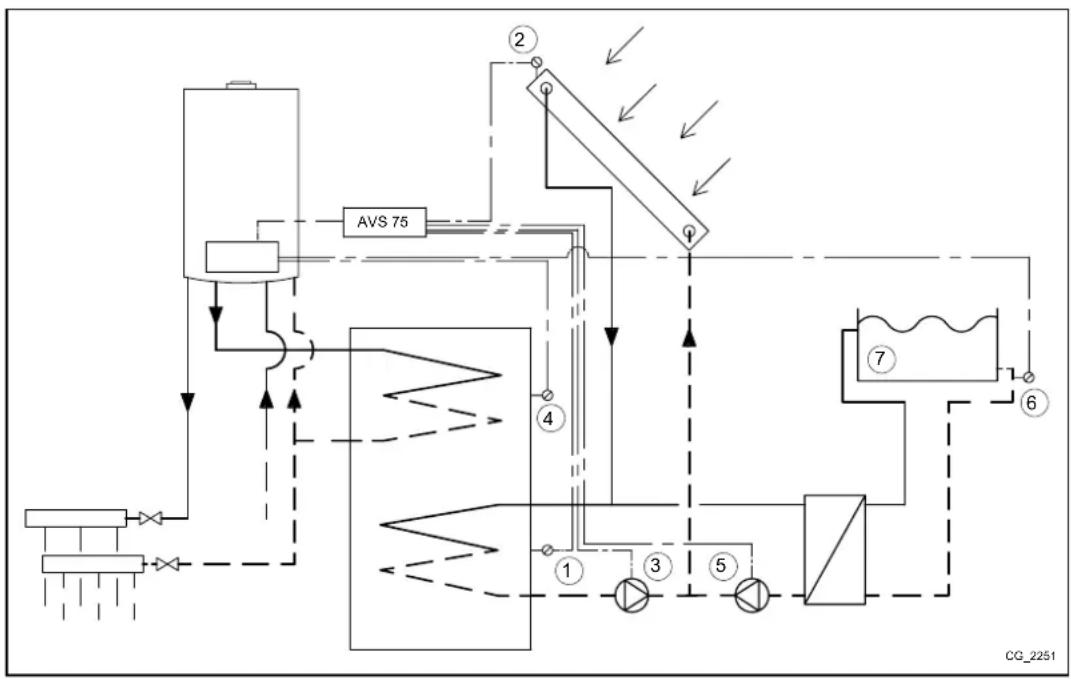

8. SOLÁRNÍ SYSTÉM TUV

S tímto nakonfigurováním je příslušenství AVS 75 schopno řídit čerpadlo solárního okruhu, sondu kolektoru a sondu zásobníku (týkající se solárního okruhu) podle následujícího schématu:

1	sonda solárního zásobníku B31 (BX22-M)	3	čerpadlo solárního okruhu Q5 (QX23-N)
2	sonda solárního kolektoru B6 (BX21-M)	4	sonda zásobníku B3 – svorkovnice kotle M2 (9-10)

Použijte speciální sondy určené pro tuto aplikaci (dodávané jako příslušenství na objednávku).

Pomocí Dálkového ovládání vstupte do menu 2, viz popis v kapitole 4, a proved'te následující nastavení:

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	6020	Solár TV	Aktivování funkce soláru

Dále uvádíme parametry, které lze použít. V případě použití vakuových solárních panelů aktivujte funkci speciální ochrany (parametry 3830, 3831):

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA POPIS
KONFIGURACE	3810 Porucha 8°C Teplotní difference pro zapnutí soláru
	3811 Porucha 4°C Teplotní difference pro vypnutí soláru
	3850 Porucha “---”	Teplota, nad níž cirkuluje čerpadlo kolektoru (pouze není-li dosažena max. teplota zásobníku)

Vstupte do menu 3

(kap. 5.2)

SOLÁR	3830 Porucha	“---”	Max. doba zablokování solárního čerpadla, pokud teplota kolektoru dosáhne max. hodnotu (parametr 3850) za min. dobu cirkulace (parametr 3831)
	3831 Porucha	30s Min. doba	cirkulace čerpadla kolektoru

Když se na displeji zobrazí symbol 🚫namená to, že čerpadlo solárního systému funguje pro vytápění zásobníku.

9. NASTAVENÍ PARAMETRŮ

9.1 SYSTÉM VYTÁPĚNÍ

Ovládací panel			MENU TOPNÉHO OKRUHU TO 1, 2, 3		Továrnínastavení	Min. Max.
TO1	TO2	TO3
700	1000	1300	Vypnuto – protizámrazová ochrana: kotel se zapne, je-li teplota v místnosti < 6°CAutomatický: teplota ve vytápěné místnosti závisí na nastaveném časovém pásmuÚtlumový: útlumová teplota ve vytápěné místnostiKomfortní: komfortní teplota ve vytápěné místnosti	-	Komfortní	-	-
710	1010	1310	Komfortní teplota	°C	20	Redukovaná	Max.komfort
712	1012	1312	Útlumová teplota	°C	16	Protizámrazová ochrana	Komfort
714	1014	1314	Protizámrazová teplota	°C	6	4	Útlumová
720	1020	1320	Strmost topné krivky	-	1,5	0,1	4
730	1030	1330	Vnější sonda a automatický provoz provádí automatickou kontrolu vytápění (ON-OFF) podle nastavené (vnější) teploty	°C	---	8	30
740	1040	1340	Min. žádaná teplota náběhu (např. s aktivní funkcí modulovaného náběhu)	°C	25	8	Max.hodnota
741	1041	1341	Max. žádaná teplota náběhu (např. s aktivní funkcí modulovaného náběhu)	°C	80	Min. hodnota	95
742	1042	1342	Teplota náběhu, instalovaná prostorová jednotka (----aktivování modulovaného náběhu)	°C	80	Min. hodnota	Max.hodnota
750	1050	1350	Důležitost prostorového teploty vzhledm k vnější teplotě a naopak (funkce vliv prostoru):--- %: čista klimatická1..99 %: klimaticka s kompenzací prostoru100 %: čistá prostorová	%	50	1	100
760	1060	1360	Diferenciál vypnutí kotle podle požadované prostorové teploty	°C	0,5	0,5	4
809	1109	1409	Čerpadlo kotle a oběhové čerpadlo jsou aktivní 24h	-	ne	-	-
834	1134	1434	Doba chodu pohonu kvůli nízké teplotě	s	180	30	873
850	1150	1450	Doporučuje použití manuální funkce	-	off
851	1151	1451	Teplota náběhu, při které proběhne vysušení podlahy	°C	25	0	95
855	1155	1455	Aktuální žádan teplota vysoušení	°C	-	-	-
856	1156	1456	Den aktivování funkce vysoušení	-	-	-	-

TO = Topný okruh

9.2 SYSTÉM TUV

Ovládací panel	MENU OKRUHU TUV		Tovární hodnota	Min. Max.
1600	Provozní režimVyp= hodnota stejna jako pro protizámrazovou funkciZap= jmenovitá hodnotaEko= neaktivní předohřev	-	Zap--
1610 Jmenovitá teplota TUV °C 60 35 60
1612	Útlumová teplota TUV	°C	35	8	60
1620	Aktivace časového programování	-	24h / denně	-	-
1640	Legionelní funkce:VypPeriodickyPevný den v týdnu	-	Vyp	-	-
1641	Periodicita legionelní funkce (1...7)	-	7	-	-
1642	Den legionelní funkce (pondělí...neděle)	-	Pondělí	-	-
1644	Čas startu legionelní funkce	-	--:--	-	-
1660	Způsob použití cirkulačního čerpadla TUV	-	Uvolnění TV	-	-
1663	Teplota, při které se cirkulační čerpadlo TUV	°C	45	8	60

9.3 DALŠÍ PARAMETRY

Ovládací panel	MENU KONFIGURACE	Tovární hodnota
5710	Aktivování topného okruhu 1	Zap
5721	Aktivování topného okruhu 3	Vyp
5730	Nastavení sondy TUV podle typu kotle (průtokový nebo se zásobníkem)
5731	Ovládací prvek přednosti TUV	Přepouštěcí venitl
5970	Čídlo přednosti TUV (průtokové modely)	-
5971	Umístění kontaktu v klidu	-
5973	Parametry pro určení průtoku vody při odběru TUV	-
5974		-
5975		-
5976		-
5977	Výstup pro prostorový termostat jednoho z topných okruhů	Prostorový termostat zóna 1
5978		-
6020	Multifunkční: je možné manuálně konfigurovat vstupy a výstupyTopné okruhy 1, 2 nebo 3: řídí smíšenou zónu (1,2 nebo 3 -kapitola 5)	-
6021	Regulátor zpátečky: nepoužívá seSolár TV: řídí solární systém se 2 sondami a čerpadlem (kapitola 7)Předregulace/podávací čerp: nepoužívá se	-
6022		-
6024	Vstup pro bezpečnostní termostat okruhu s nízkou teplotou ( modul 1)	-
6026	Vstup pro bezpečnostní termostat okruhu s nízkou teplotou ( modulo 2)	-
6028	Vstup pro bezpečnostní termostat okruhu s nízkou teplotou ( modulo 3)	-
6030...6038	Viz kapitola 9	-
6040...6045	Viz kapitola 9	-
6046...6068	Viz kapitola 9	-
6097	Typ čidla kolektoru	Pt 1000
6200	Uložení stavu čidel(kapitola 4)	-
6212	Informace výrobce	-
6213	Informace výrobce	-
6215	Informace výrobce	-
6217	Informace výrobce	-
6230	Informace výrobce	-
6231	Informace výrobce	-
6704	Aktivace zobrazení interní chyby	Ano
6705	Interní chyba aktuální poruchy	-
6706	Fáze hořáku, kdy došlo k poruše	-
6710	Reset relé alarmu (kapitola 9)	Ne
6800	Poslední porucha	-
6805	Vnitřní chyba poslední chyby	-
6806	Fáze hořáku, při niž došlo k poslední poruše	-
od 6810 do 6996	Historie poruch	-

10. OSTATNÍ FUNKCE

Kromě uvedených nastavení je možné nakonfigurovat vstupy a výstupy podle požadavků systému.V následujících schématech jsou relé QX21 a sonda BX21 příslušenství, ale to stejné platí i pro relé QX22, QX23 a sonda BX22.Ve všech případech je třeba nastavit příslušenství jako "Multifunkční".

MENU	PROGRAMOVACÍ ŘÁDEK	PARAMETR	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	6020 Funkce rozšířující modul 1 Multifunkční Aktivování funkce soláru

10.1 RECIRKULAČNÍ ČERPADLO TUV

Pokud je použit solární zásobník, je možné kontrolovat cirkulační čerpadlo. Aktivování funkce je vázáno na časové programování TÚV. Aby nedocházelo ke ztrátám při cirkulaci, funkce aktivuje čerpadlo na 10 minut, následuje pauza 20 minut. Pomocí ovládacího panelu vstupte do menu 2, viz popis v kapitole 4:

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA	POPIS
KONFIGURACE	6030	Cirkulační čerpadlo Q4	Aktivování cirkulačního čerpadla TUV ( výstup relè QX21)
	6040	Čidlo cirkulace TV B39	Aktivování sondy cirkulace TUV (sonda BX21)
TEPLÁ VODA	1663	z výroby = 45°C	Teplota TUV, pod kterou je čerpadlo aktivní (hodnota cirkulace)

10.2 SOLÁRNÍ SYSTÉM PRO BAZÉN

Ohřev bazénu pomocí solárních kolektorů může být realizován následujícím způsobem.

1	Sonda solárního zásobníku B31 (BX22-M)	5	Čerpadlo bazénu (QX21-N)
2	Sonda solárního kolektoru B6 (BX21-M)	6	Sonda zpátečky vytápění bazénu – svorkovnice kotle M2
3	Čerpadlo solárního okruhu Q5 (QX23-N)	7	Bazén
4	Sonda zásobníku B3 – svorkovnice kotle M2 (9-10)

Použijte speciální sondy určené pro tuto aplikaci (dodávané jako příslušenství na objednávku).

Proved'te nakonfigurování viz popis v kapitole 8. Tak je systém nakonfigurován pro využití solárních panelů pro TUV. Pomocí Dálkového ovládání vstupte do menu 2, viz popis v kapitole 4:

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA	POPIS
KONFIGURACE	5931	Čidlo bazénu B13	Aktivování sondy bazénu (vstup sondy BX2)
	6030	Solár. akč. člen bazénu K18	Aktivování čerpadla pro vytápění bazénu (výstup relè QX21)
TEPLÁ VODA	6046	Uvolnění bazénu pro solár	Aktivování vytápění bazénu(např. nadřazená nezávislá regulace)

Použití kontaktu H2 je důležité, neboť zaručuje správný provoz systému, umožňuje tepelnou výměnu s bazénem pouze tehdy, pokud je to možné. Žkontrolujte tedy, zda je v bazénu voda a zda bazén funguje.

Všeobecný požadavek tepla je požadavek, který nepochází od jednoho ze tří topných okruhů a/nebo z okruhu TUV. Tento požadavek je nazýván požadavek spotřeby a slouží pro dodávku tepla externím jednotkám, např. ohřev vody v bazénu.

Pro aktivaci této funkce je nutné provést následující nakonfigurování. Pomocí Dálkového ovládání vstupte do menu 2, viz popis v kapitole 4:

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA POPIS
KONFIGURACE	6030	Čerpadlo spotřeby VK1 Q15	Aktivování čerpadla na základě externího požadavku 1 ( výstup relè QX21)
	6046 Požadavek spotřeby VK1 Kontakt pro externí požadavek 1
OKRUH SPOTŘEBY 1	1859 Tovární nastavení = 70°C Teplota náběhu vytápění pro externí požadavek 1

Pokud by byl požadavek tepla dodán pomocí analogového signálu 0-10 V, musí být nastaven parametr 6046 jako "Požad spotřeby VK1 10V". Dále je třeba nastavit údaje o signálu použitím parametrů:

6049

Hodnot teploty 1 H2 modul 1

6050

Působ kontaktu 1 H2 modul1

6051

Hodnot teploty 2 H2 modul 1

6052

Působ kontaktu 2 H2 modul1

Následuje přehled dalších konfigurací:

Relé QX21

Alarmový výstup K10 Alarm (např. bytový dům)
Podávací čerpadlo Q14	Aktivní čerpadlo při každém požadavku vytápění nebo externím požadavku
Časový program 5 K13 Kontakt	řízený “časových programem aux”
Požadavek na chlad K28 Požadavek chlazení okruhem chlazení 1
Dopouštění vody K34 Automatický napouštěcí ventil kotle
Odstavení ventilátoru K38	Kontrola externího ventilátoru

Sonda BX21

Čidlo zásobníku B4	Sonda zásobníku pro vytápění (horní)
Čidlo zásobníku B41	Sonda zásobníku pro vytápění (spodní)
Čidlo zásobníku B42	Třetí sonda zásobníku na vytápění (v polovině zásobníku)

Ingresso H2

Chybové/alarmové hlášení	Signál externího alarmu
Kotlový průt. spínač	Ovládání průtokoměru kotle (pouze pokud není v kotli)
Termostat kotle	Ovládání termostatu kotle (pouze pokud není v kotli)
Požad spotřeby VK1 10V	Externí požadave 1 se signálem 0-10V (*)
Měření tlaku 10V	Měření napětí se signálem 0-10V(*)
Výkonový pedstih 10V	Regulace výkonu kotle podle signálu 0-10V (*)

* Aby bylo možné funkce používat, je nezbytné nastavit charakteristiku analogového signálu pomocí následujících parametrů v menu Konfigurace Ovládacího panelu:

6049

Hodnot teploty 1 H2 modul 1

6050

Působ kontaktu 1 H2 modul1

6051

Hodnot teploty 2 H2 modul 1

6052

Působ kontaktu 2 H2 modul1

Uvedené konfigurace jsou platné i pro další relé/sondy/vstupy desky, jako např. relé QX1 (řádek 5890) nebo sondy BX2 (řádek 5931) a BX3 (řádek 5932).

1. SEZNAM PORUCH

E	Porucha Popis poruchy
10	Čidlo vnější sondy	Topný okruh je aktivován bez ovládání (termostat, prostorová jednotka nebo vnější jednotka) nebo poškozená vnější sonda
84	Systém BSB, konflikt adresy	2 neb více prostorových jednotek nakonfigurovaných na stejný topný okruh
98	Přídavný modul 1 Příslušenství	AVS 75 nenalezeno nebo nerozpoznáno
99	Přídavný modul 2 Příslušenství	AVS 75 nenalezeno nebo nerozpoznáno
373	Přídavný modul 3 Příslušenství	AVS 75 nenalezeno nebo nerozpoznáno
30	Čidlo náběhu 1 Sonda směšovaného okruhu 1 nenalezena
32	Čidlo náběhu 2 Sonda směšovaného okruhu 2 nenalezena
260	Čidlo náběhu 3 Sonda směšovaného okruhu 3 nenalezena
335	BX21 žádná funkce Sonda BX	21 není nakonfigurovaná
336	BX22 žádná funkce Sonda BX	22 není nakonfigurovaná
324	BX stejné čidla 2 nebo více sond nakonfigurovaných na stejnou funkci
52	Čidlo ACS 2 Sonda TUV soláru nenalezena
73	Čidlo kolektoru 1 Sonda solárního kolektoru nenalezena
57	Čidlo cirkulace ACS Sonda okruhu TUV nenalezena
243	Čidlo bazénu Sonda bazénu nenalezena
25	Čidlo kotle na biomasu	Sonda kotle na biomasu nenalezena
346	Čerpadlo kotle Q10 nenalezeno	Čerpadlo kotle na biomasu nenalezeno

1. TECHNICKÉ ÚDAJE

Napájení	Provozní napětí	AC 230 V ( ± 10 % )
	Frekvence	50/60 Hz
	Maximální příkon	4 VA
	Bezpečnost vedení (Napájení a výstupy)	max. 10 AT
Kabeláž	Kabel nebo licna (zkroucena nebo opatřená dutinkou)	-
	1 vodič	0,5...2,5 mm^2
	2 vodiče	0,5...1,5 mm^2
Funkční údaje	Třída softwaru	A
	Druh provozu podle EN 60 730	1b (automatická operace)
Vstupy	Digitální vstup H2	-
	Bezpečnostní malé napětí pro bezpotenciálové kontakty	-
	Kontakt pro malé napětí	-
	Napětí při rozepnutém kontaktu	DC 12 V
	Napětí při sepnutém kontaktu	DC 3 mA
	Analogový vstup H2	-
	Bezpečné malé napětí	-
	Rozsah	DC 0..10 V
	Vnitřní odpor	>100 k
	Vstup L	AC 230 V ( ± 10% )
	vnitřní odpor	>100 k
	Vstupy čidel BX21, BX22	NTC 10k
	povolené kabely připojení (měď)	-
	průměr	mm^2	0,25	0,5	0,75	1,0	1,5
	maximální délka	m	20	40	60	80	120
Výstupy Reléové	výstupy -
	proudový rozsah	AC 0,02...2 (2) A
	maximální spínací proud	15 A na ≤ 1 s
	maximální celkový proud (pro všechny relé)	AC 6 A
	napěťový rozsah	AC 24...230 V (pro bezpotenciálové výstupy)
Rozhranní	BSB	2 vodičové zapojení, nelze vyměnit polarizaci
	délka kabelů základní přístroj – periferní přístroj	max. 150 m
	celková délka	max. 300 m (maximální kapacita kabelu 60nF)
	průměr kabelu	0,5 mm^2
Maximální počet kotlů v kaskádě		16

OBSAH

POPIS SYMBOLOV 121

1. ÚVOD 122
2. POPIS PRÍSLUŠENSTVA....122
   2.1 POŽIADAVKY PRE INSTALÁCIU NA STENU....122
   2.2 INŠTALÁCIA NA STENU 122
3. ELEKTRICKÉ ZAPOJENIA 122
   3.1 ELEKTRICKÉ ZAPOJENIE KU KOTLU 122
   3.2 ELEKTRICKÉ ZAPOJENIE EXTERNÝCH PRÍSLUŠENSTIEV 123
4. PRÍSTUP DO PARAMETROV 125
5. ZMIEŠANÝ VYKUROVACÍ SYSTÉM 125
   5.1 SCHÉMA 1 126
   5.2 SCHÉMA 2 127
   5.3 SCHÉMA 3 128
6. ZÓNOVÝ SYSTÉM VYKUROVANIA 129
   6.1 SCHÉMA 4 129
   6.2 SCHÉMA 5 130
7. ELEKTRICKÉ ZAPOJENIE PRIESTOROVÉHO TERMOSTATU....131
   7.1 PRÍPAD - 1 - Zapojenie priestorového termostatu do zóny s vysokou teplotou....131
   7.2 PRÍPAD - 2 - Zapojenie priestorových termostatov do systému s viacerými zónami s vysokou teplotou. .....131
   7.3 PRÍPAD - 3 - Zapojenie priestorových termostatov do systému s viacerými zónami s nízkou teplotou....131
   7.4 PRÍPAD - 4 - Zapojenie priestorových termostatov do systému s viacerými zónami s nízkou teplotou s mikrospínačmi v zónových ventiloch. 132
8. SOLÁRNY SYSTÉM TÚV....132
9. NASTAVENIE PARAMETROV 133
   9.1 SYSTÉM VYKUROVANIA....133
   9.2 SYSTÉM TÚV 134
10. ĐALŠIE FUNKCIE 135
    10.2 SOLÁRNY SYSTÉM PRE OHREV BAZÉNA....135
    10.3 VŠEOBECNÁ POŽIADAVKA TEPLA....136
    10.4 ďALŠIE KONFIGURÁCIE 136
11. ZOZNAM PORÚCH....137
12. TECHNICKÉ ÚDAJE....137

POPIS SYMBOLOV

UPOZORNENIE

Elektrické časti pod prúdom, nebezpečenstvo elektrického šoku.

DÔLEŽITÉ INFORMÁCIE

Zóna s nízkou teplotou s priestorovou jednotkou - vykurovací okruh (1)

Zóna s vysokou teplotou s priestorovým termostatom - vykurovací okruh (2)

1 Vonkajšia sonda – svorkovnica kotla M2 (4-5)

2 Zmiešavací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Bezpečnostný termostat okruhu s nízkou teplotou (FX23-L)

6 Prěstorový jednotka – svorkovnica kotla M2 (1-2-3)

7 Elektroventil alebo čerpadlo zóny s vysokou teplotou, externé napájanie

8 Prěstorový termostat zóny s vysokou teplotou (pre zapojenie vid kapitola 7.1)

Dve zóny s priestorovou jednotkou vykurovacích okruhov (1 a 2) a 1 zóna s priestorovým termostatom vykurovacieho okruhu (3).

1	Vonkajšia sonda – svorkovnica kotla M2 (4-5)	5	Priestorová jednotka okruhu 2 – svorkovnica kotla M2 (1-2-3)
2	Elektroventil alebo čerpadlo zóny okruhu 1 (QX21-N)*	6	Elektroventil alebo čerpadlo zóny okruhu 3, externé napájanie
3	Priestorová jednotka okruhu 1 – svorkovnica kotla M2 (1-2-3)	7	Priestorový termostat okruhu 3 (zapojenie vid' kapitola 7.1)
4	Elektroventil alebo čerpadlo zóny okruhu 2 (QX22-N)*

* Príslušenstvo AVS 75 nie je schopné riadit' priamo elektroventil s 3 vodičmi. Potom je teda potrebné použit' relé.

Tri zóny s priestorovou jednotkou - vykurovací okruh (1, 2 a 3)

1	vonkajšia sonda – svorkovnica kotla M2 (4-5)	5	priestorová jednotka okruhu 2 – svorkovnica kotla M2 (1-2-3)
2	elektroventil zóny okruhu 1 (QX21-N)*	6	elektroventil zóny okruhu 3 (QX23-N)*
3	priestorová jednotka okruhu 1 – svorkovnica kotla M2 (1-2-3)	7	priestorová jednotka okruhu 3 – svorkovnica kotla M2 (1-2-3)
4	elektroventil zóny okruhu 2 (QX22-N)*

1	sonda solárneho zásobníka B31 (BX22-M)	3	čerpadlo solárneho okruhu Q5 (QX23-N)
2	sonda solárneho kolektora B6 (BX21-M)	4	sonda zásobníka B3 – svorkovnica kotla M2 (9-10)

TO = Vykurovací okruh

9.2 SYSTÉM TÚV

1	Sonda solárneho zásobníka B31 (BX22-M)	5	Čerpadlo bazéna (QX21-N)
2	Sonda solárneho kolektora B6 (BX21-M)	6	Sonda spiatočky vyhrievania bazéna – svorkovnica kotla M2
3	Čerpadlo solárneho okruhu Q5 (QX23-N)	7	Bazén
4	Sonda zásobníka B3 – svorkovnica kotla M2 (9-10)

Prehl'ad d'alších konfigurácií:

Relé QX21
