| Márka | Baxi |
| Modell | 110 F |
| Terméktípus | Fali gázkazán |
| Elektromos tápfeszültség | 230 V AC (±10%), 50/60 Hz |
| Teljesítményfelvétel | 4 VA |
| Tápegység biztosíték | Max. 10 AT |
| Fűtőkörök száma | Akár 3 (AGU 2.550 tartozékkal) |
| Használati melegvíz kezelés | Igen, cirkulációs és napkollektoros lehetőséggel |
| Napkollektor funkció | Napkollektor szivattyú és érzékelők kezelése (kollektor és tároló) |
| Fagyvédelem | Igen, beépített |
| Szobatermosztát | Kompatibilis (egy- vagy többzónás) |
| Szabályozás | Digitális, külső érzékelővel és időjárás-követő görbével |
| Kijelző | Képernyő a vezérlőpanelen |
| Bus interfész | BSB (max. 300 m kábel) |
| Digitális bemenetek | H2: 12 V DC száraz kontaktus vagy analóg 0-10 V DC |
| Relé kimenetek | 3 kimenet 230 V AC, max. 2 A darabonként |
| Hőmérséklet érzékelők | NTC 10k vagy Pt1000 (konfiguráció szerint) |
| Méretek (kb.) | Magasság: 700 mm, Szélesség: 400 mm, Mélység: 300 mm (becslés) |
| Súly (kb.) | 30 kg (becslés) |
| Karbantartás | Éves leeresztés és légtelenítés javasolt |
| Biztonság | Biztonsági termosztát, fagyvédelem, vészleállítás |
| Alkatrészek | Tartozékok: AGU 2.550, érzékelők, termosztátok, szivattyúk |
| Javíthatóság | Hibakódok kijelzése, alkatrészek cserélhetők szakember által |
Gyakran ismételt kérdések - 110 F Baxi
Felhasználói kérdések a következőről 110 F Baxi
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Kazán PDF formátumban ingyenesen! Találja meg kézikönyvét 110 F - Baxi és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 110 F márka Baxi.
HASZNÁLATI ÚTMUTATÓ 110 F Baxi
AJELZESEK LEIRASA 70
1. ELoszó 71
2. AZ ALKATRESZ LEIRASA 71
3. A KAZÁN MÜSZERFALÁRA VALÖ FELSZERELEŠ
4. AGU 2.550 EGYSEG ELEKROMOS CSATLAKOZTATASA
4.1 KULSO ALKATRESZEK ELEKTROMOS CSATLAKOZTATASA. 73
5. A PARAMETEREK BEALLITASA 74
6. VEGYES FUTESI RENDSZER 74
6.1 1. ELRENDEZÉS 75
6.2 2. ELRENDEZES. 76
6.3 3. ELRENDEZES.. 77
7. ZONAKRA OSZTOTT FUTESI RENDSZER 77
7.1 4. ELRENDEZÉS
7.2 5.ELRENDEZES. 79
8. A BELTERI TERMOSZTAT ELEKTROMOS CSATLAKOZTATASA 80

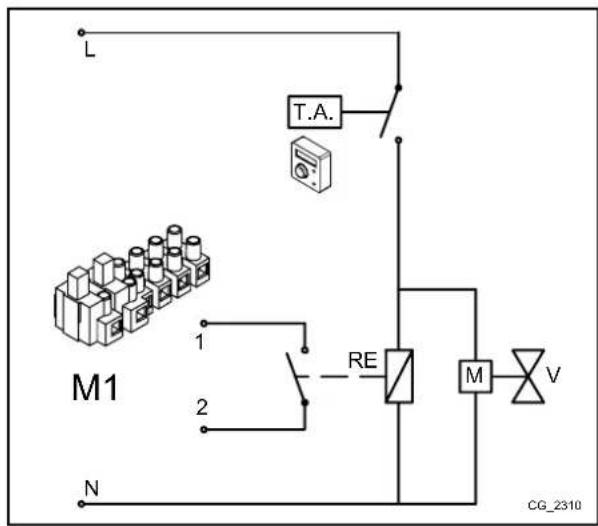

8.1 1. ESET - Egy beltéri termosztát csatlakoztatása magas hómérskletú zónaban. 80

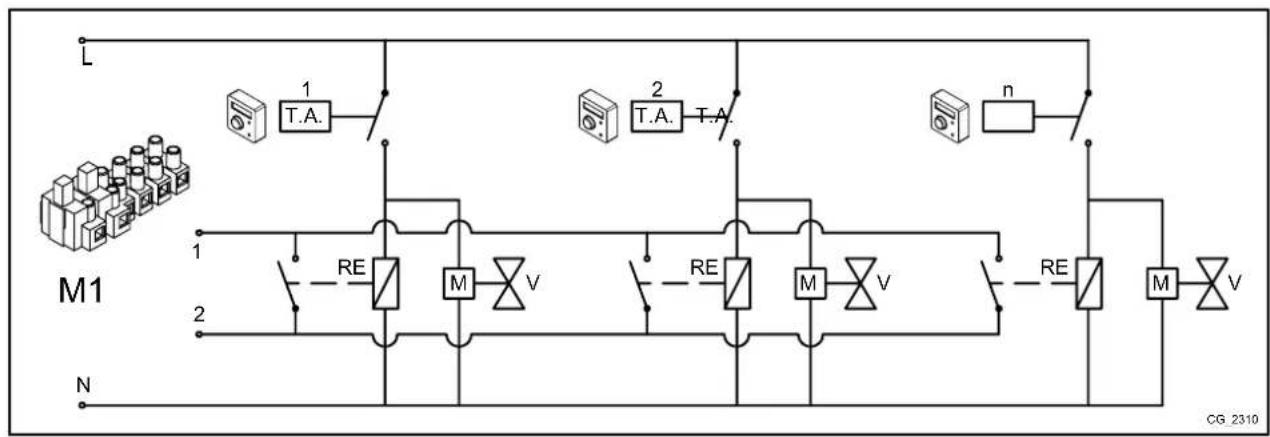

8.2 2. ESET-Belteri termosztatok csatlakoztatasa tobb magas homersekletz zonabol allo rendszerhez.. 80

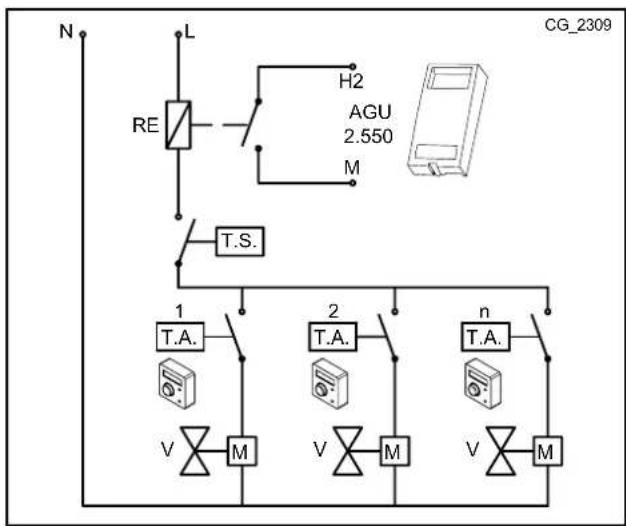

8.3 3. ESET-Beltéri termosztátok csatlakoztatása tobb magas homérskletú zónábl áló rendszerhez. 80

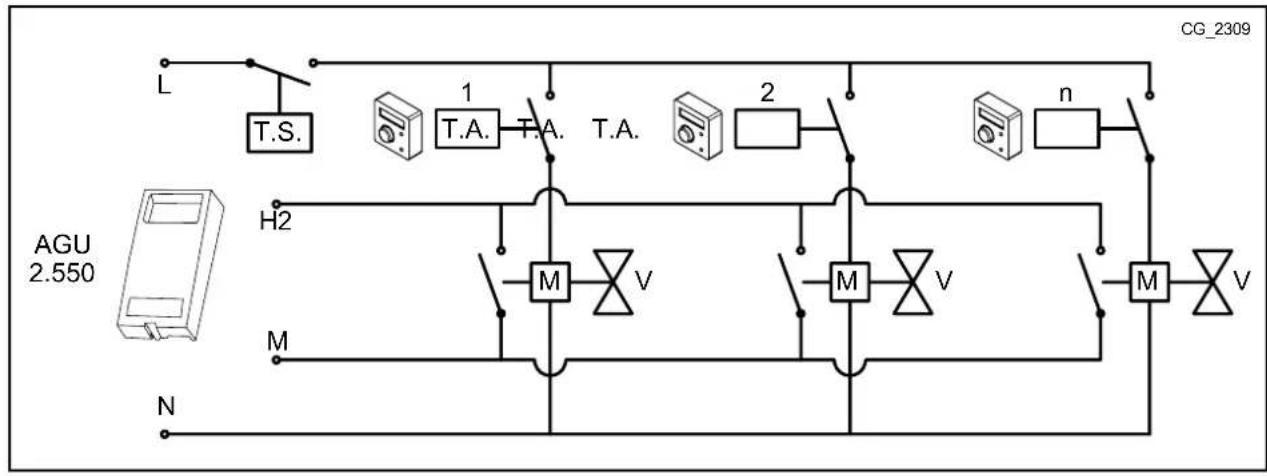

8.4 4. ESET - Beltéri termosztátok csatlakoztatása több alacsony hómér sékletú zónábl állo rendszerhez... 81

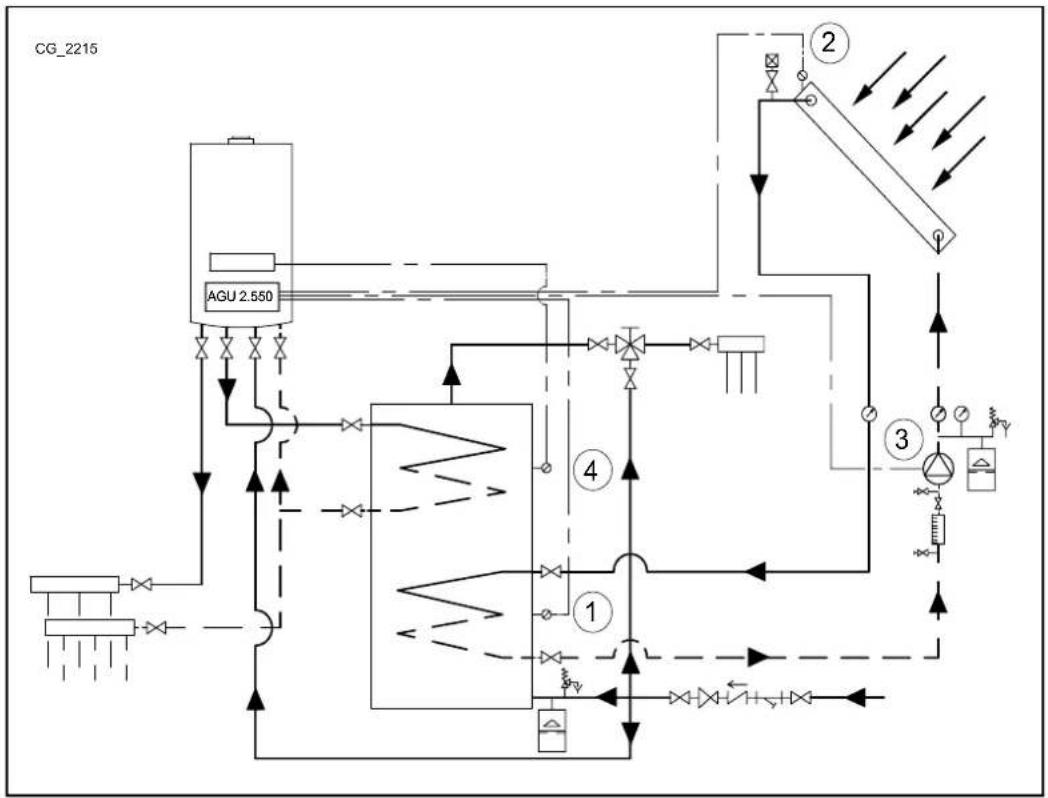

9. NAPKOLLEKTOROS HASZNALATI MELEGVIZ RENDSZER 81
10. PARAMÉTEREK BEÁLLITÁSA 82
10.1 FUTESI RENDSZER 82
10.2 HASZNALATI MELEGVIZ RENDSZER 83
11. KULONBOZO FUNKCIOK 84
11.1 HASZNÁLATI MELEGVÍZ KERINGETÖ SZIVATTYÜ 84

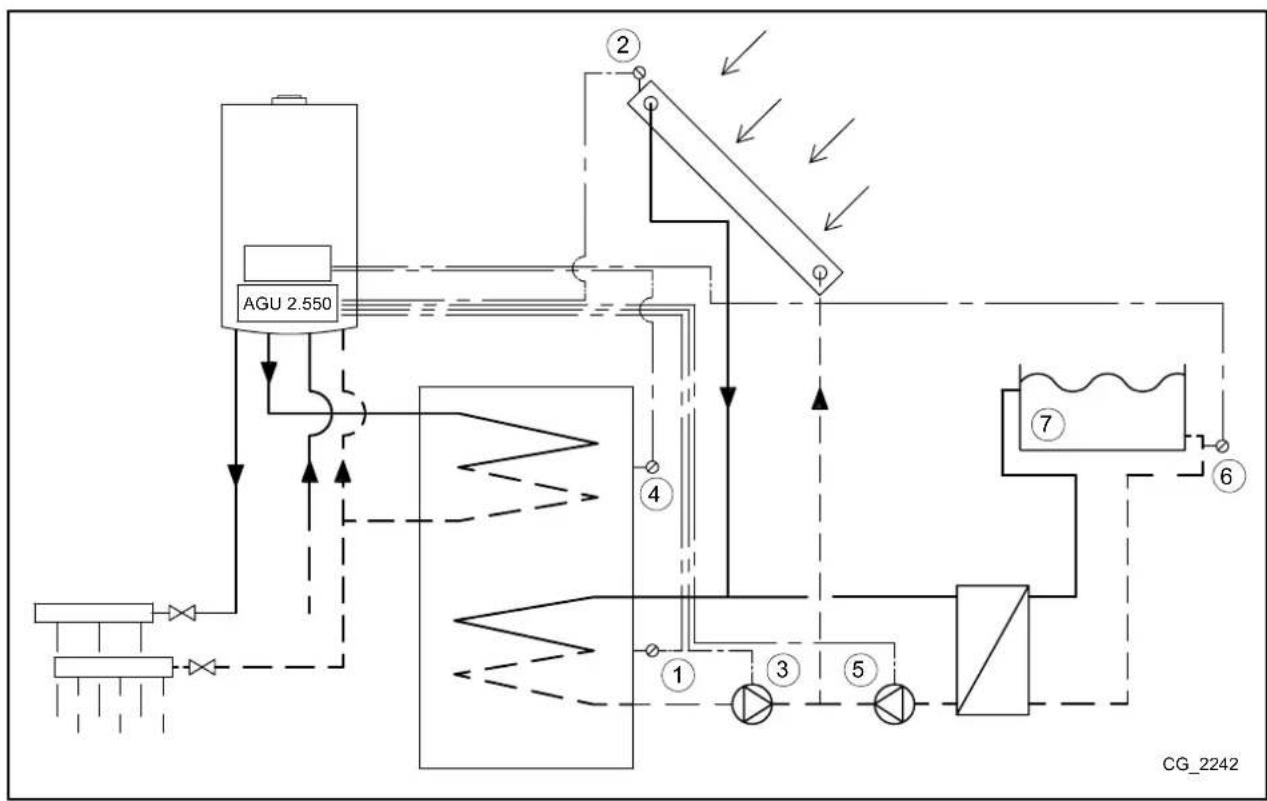

11.2 NAPKOLLEKTOROS RENDSZER MEDENCEFUTESHEZ 84
11.3 ALTALANOS HOIGENY 85
11.4 TOVABBI BEALLITASOK 85
12. HIBAUZENETEK 86
13. MUSZAKI JELLEMZOK 86
A termekeit folyamatosan fejleszti es fenntartja a jogot arra, hogy a jelen dokumentacioban megadott adatokat barmikor, elozetes ertesites nelkul modositsa. A jelen dokumentaciominformaciis jellegu es nem tekinthetoh harmadik fellel szembeni szerzodesnek.
A JELZÉSEK LEÍRÁS A
FIGYELMEZTETES
A keszülék sérülésének vagy helytelen muködésének veszélye. Különosen figyeljen az esetlegesen okozható személyi sérülsekre vonatkoź veszélý figyelmzetét sékre.
NAGYFESZÜLTSEG VESZÉLY
Elektromos részek feszültseg alatt, elektromos áramütés veszélye.
FONTOS INFORMÁCIÖK
Kulönös figyelemmel olvasandó, mivel a kazán megfelelo muködéséhez szükséges informaciokat tartalmaz.
1. ELOSZó
A kazán legfeljebb harom fuggetlen futokör vezerléséralkalmas a kazanhoz kapcsolt megelelo alkatrészekkel: belteri egység, távvezérlok és külso verzeleröpanelek. A kazanba beszerelt elektronika ezen kívú számos funkciórtartalmaz a kūlönbozó típusu berendezesek személyre szabásahoz és vezerléséHz. A rendszer megelelo muködéséHz madness, a rendszerben hasznalt tartożekhoz egy-egy hivatkozasi szamot kell rendelni (1-töl 3-ig), mely lehetővészá a kazán alaplapja szamára, hogy felismerje azokat.
2. AZ ALKATRÉSZ LEÍRÁSA
Az alkatresz segitségével a berendezés az alábbiak vezérésère alkalmas
Kulönbozó hómérsekletú futokörök.
- Napelemes rendszerek.
Kulönbozó specialis alkalmazások (medence, HMV keringető szivattyú stb.).
Az alkatresz kozvetlenul vezerli a futokor egysegeit (szivatty, hoerzekel, keveroszelep stb.): legfeljebb 3 fuggetlen relét, 2 hörzekelot és egy 1 vezerl bemenet. Az elore programozott funkciok megkönnyitik a berendezés beaillatasat.
A parameterek beallitatsat es a csatlakozok bekotesi modj lasd a kazan hasznalati utmutatojaban.
A bemutatott konfiguraciok alkalmazasahoz a parameteket be kell allitani - a tvvezerlo segitsegelvel.
Ellenorizni kell, hogy a kazán hasznalható-e az adott tartozekkal.

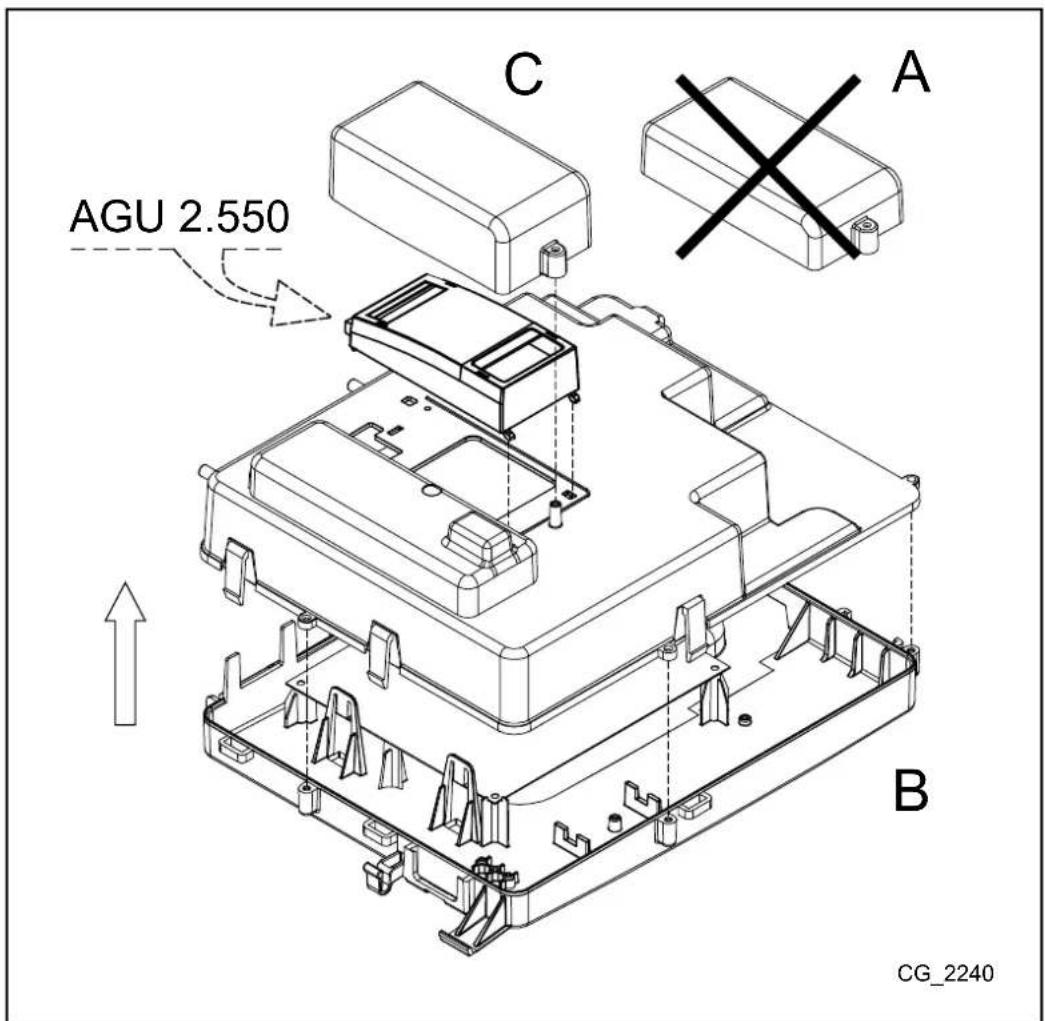

3. A KAZÁN MÜSZERFALÁRA VALO FELSZERELEŠ
Tavolitsa el a fedelet a(z) A muszerfalrol B. Emelje le a muszerfalat B es a szalagkabelle kõsse össze a(z) AGU 2.550 egység X50 aljzatat és a kazan áramköli lapjanak X41 csatlakozojat, a kabelt a muszerfalon B talalható furaton átezetve. Helyezze vissza a muszerfalat B és illesszé helyere a(z) AGU 2.550 egységet. Végezze el a szükséges elektramos csatlakoztatast és rögzítse a csomagban talalható üf fedelet C.
4. AGU 2.550 EGYSEG ELEKROMOS CSATLAKOZTATÁSA
A CSATLAKOZOK FELSOROLÁSA
| X50 | Aljzat a kazán elektromos áramkörí lapja és az AGU 2.550 egység szalagkábelel való csatlakoztatásához. |
| X1 (L-N) | A kazán kapocslénékCsatlakoztatása az.elettromos tapellátáshoz. |
| X1 (QX21-N) | |
| Programozhato 230 V-os reléX1 ( QX22 - N ) | |
| X1 (QX23-N) | |
| X2 (H2-M) | Programozhato digitális 12 V-os DC, vagy 0-10 V-os DC analog benmenet |
| X2 (BX21-M) | |
| X2 (BX22-M) | Programozhato bemenet NTC 10K / Pt1000 hóérzékelökhöz |
| X2 (U+) 12 V-os DC kimenet |
Az M1 kapocslc nagy feszultseg alatt van. Csatlakoztatas elott gondoskodjon arrol, hogy a keszulek ne legyen feszultseg alatt.
Ha a keszuléket padlofutées rendszerhez csatlakoztatják, a beszerelést vegzonek biztonsági termosztátot kell beszerelnie, mely védi a keszléket a tulmelegedestöl.
Ellenörizze, hogy az AGU 2.550 egységhez kapcsoló do berendezésk teljes nèvleges áramfelvetele ne haladja-e meg a 0,5 A-t. Amennyiben az áramfelvétel ezt az értéket meghaladja, a berendezést (pl. a szivattyú) relével kell az AGU 2.550-höz kapcsolni.
ALTALANOS BEALLITAS
Az abrán jerölt kivalasztogomb segitsegével allitsa be az AGU 2.550 egységet (1)-es modulnak (a beallitast az egység burkolatán talalható abrak mutatjak). Amennyiben kiegszito egységeket hasznal, (2)-es, illetve (3)-as modulnak allitsa be oket.
4.1 KÜLSO ALKATRÉSZEK ELEKTROMOS CSATLAKOZTATÁSA
Az AGU 2.550 jelü egységet az alabbiakban leirtak szerint kõsse össze a kulso alkatreszekkel (a „HAR H05 VV-F" jelu, 1 mm² keresztmetszetü gezétékel):
KEVERT VICES FUTOKOR (lasd a 4.1-es pont abrajat)
- Csatlakoztassa a kevert vizes zona szivaltyujat az AGU 2.550 egyseg QX23 aljzatahoz.
Csatlakoztassa az eloremeno verzetek hoerzekelojet az AGU 2.550 egyseg BX21 aljzatahoz (QAD36 tartozekkent kaphato). - Csatlakoztassa a keveroszelepet a QX22-QX21 aljzathoz.
Csatlakoztassa a szobatermosztatot az AGU 2.550 egyseg H2 aljzatahoz.
NAPKOLLEKTOROS HMV RENDSZER (lásd az ábrát a 4.2-es pontban)
- Csatlakoztassa a napkollektoros kör keringet szivattyjat az AGU 2.550 egység QX23 aljzatahoz.
- Csatlakoztassa a napkollektoros rendszer melegviz taroIojan hoezekeljot az AGU 2.550 egyseg BX22 aljzatahoz.
- Csatlakoztassa a szolár panelek hórzékeiójét az AGU 2.550 egység BX21 aljzatahoz.

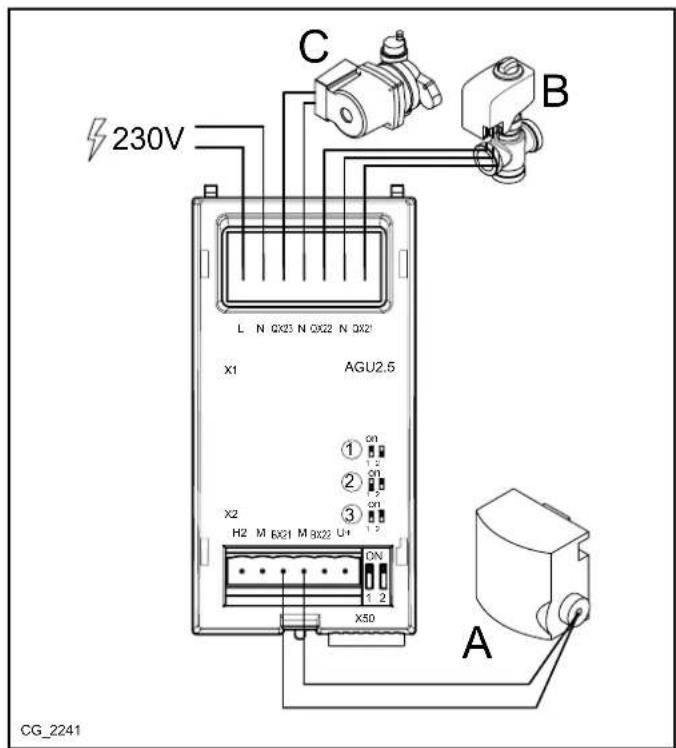

4.1.1 KEVERT VICES FUTOKOR
| A | ELÖREMENÖ MELEGVIZ HOERZEKELOJE QAD36 |
| B KEVERÖSZELEP | |
| C ZÖNA SZIVATTYÜ | |

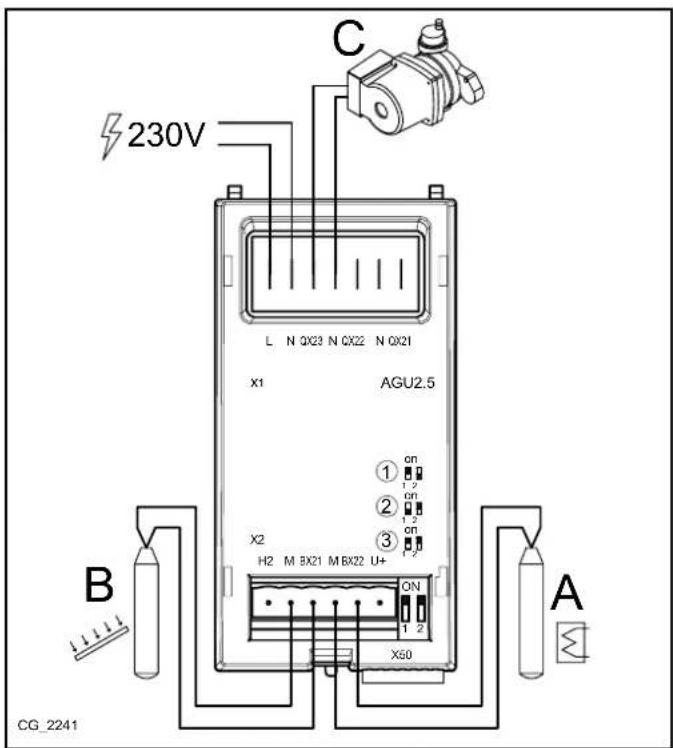

4.1.2 ESET-NAPKOLLEKTOROS HASZNÁLATIMELEGVIZ RENDSZER
| A A VIZTARTÁLY HOERZÉKELÖJE (TARTOZÉKKÉNT KAPHATÓ) |
| B A SZOLÁR PANELEK HOERZÉKELÖJE (TARTOZÉKKÉNT KAPHATÓ) |
| C A NAPKOLLEKTOROS KÖR SZIVATTYÜJA |

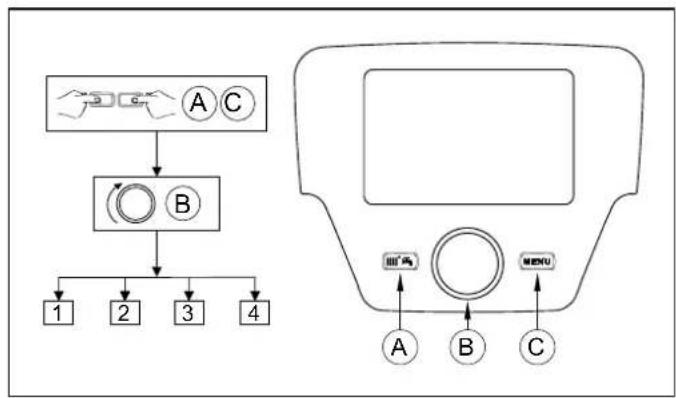

5. A PARAMÉTEREK BEÁLLITÁSÀ
A beaillitashoz a tavvezlerlovel lepjen be a parameterek menube:
AZÁBRA MENÜ MAGYARÁZATA
| 1 | Végelfelhasználo | 3 | Tervežo |
| 2 | Beúzemelés | 4 | OEM |
A kazán karty és/vagy kapcsolótabla programozásat lehetöve tevo négy menübe lésési eljáras az alábbi:
afo menubol C
A esC (tartsa benyomva kb. 6 masodpercre) B 1-2-3-4 menu (lásd az oldalt lévo abrat és a magyarázatot).
C ismetldoen a menunkenti visszalepeshez egeszen a fomenu eleresig.
ANYOMOGOMBOK FUNKCIOI A PARAMETEREK MODOSITASAHOZ
| B | Menu / a megfelelő paraméter kiválasztása a menüben / a paraméter ertékenek beällitásá |
| B | Belépés a kiválasztott menüpontba / a megváltoztatandó paraméter kiválasztása / a kiválasztott erték jováhagyásá |
| C | Visszalépés |
Minden bemutatott konfiguracioban, ha a tavvezeri, illetve a belteri egyseget 1. sz. belteri egysegkent hasznalja, akkor azt az 1. sz. futesi zona vezerlesen tul a hasznalati melegviz es a temperalo futes uzemmodok vezerlesere is hasznalhatja. A 2. vagy 3. sz. belteri egysegek kizarolag a 2., illetve 3. sz. futesi zonak vezerlesere hasznalhatok. A beallitasukhoz tanulmanyozza az adott tartozek hasznalati utmutatojat.
A rendszer alkateszre vonahtozo valamennyi beallitas befejeztevel az ertekeket a kazan memoriajaba az alabbi eljaras szerint kell elmenteni.
- A feiezet elején ismerteett modon lépjen be 2. menübe.
B Beallitas B B 6200 programsr, majd B.
B Igen, majd B a megerositeshez.
6. VEGYES FUTÉSI RENDSZER
Az AGU 2.550 egyseg alacsony homserskletu futokor vezerlesere is alkalmas. Az alabbi elrendzesben az AGU 2.550 egyseg a szivatty, a keveroszelep et s kivalasztott futesi kor eloremenhoerzekeljet képes kezlini.
A dokumentumban ismertetett kapcsolasi vázlatok tajékoztató jellegüek, az egyes rendszerek hotechnikai vizsgálatat min-den esetben el kell végezni.
A paraméter a keveroszelep zársi idejenek megfeleloen, az alabbiak szerint kell modosltani.
Az alabbiakban bemutatott elrendezesek 35 kW-nal kisebb teljesitmenyu kazant tartalmazo rendszerekre vonatkoznak. A 35 kW-nal nagyobb teljesitmenyu kazanok esetuben hidraulikusan le kell valasztani a kazankort, a zonakban az elektromos szelep helyett szivattyukell alkalmazni.

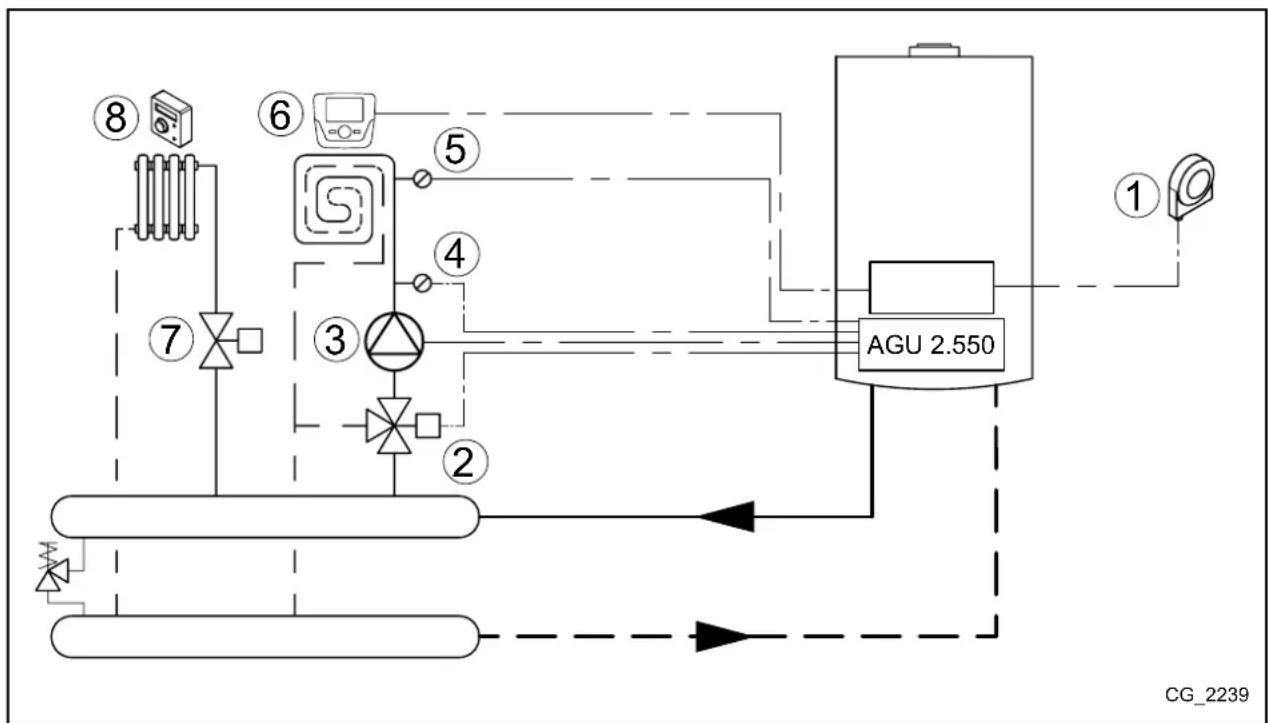

6.1 1. ELRENDEZÉS
Alacsony homersekletu zona belteri egyseggel - 1. futokor Magas homersekletu zona belteri termosztattal - 2. futokor
| 1 Külso hörérékelö - kazán M2 kapocsléc (4-5) |
| 2 Az alacsony hörmsékletú zónica keveröszelepe (QX21-N-QX22) |
| 3 Az alacsony hörmsékletú zónica keringető szivattyúja (QX23-N) |
| 4 Az alacsony hörmsékletú zónica hörérékelője (BX21-M) |
| 5 Az alacsony hörmsékletú zónica biztonsági termosztátja (12 V) (H2-M) |
| 6 Külso hörérékelö - kazán M2 kapocsléc (1-2-3) |
| 7 A magas hörmsékletú zónica külso tapellatásu szolenoid szelepe vagy szivattyúja |
| 8 A magas hörmsékletú zónica beltéri termosztátja (a csatlakoztatást lásd a 8.1 pontban) |
Az alacsony homsersekletu kor vedelme celjabol csatlakoztassa a biztonsagi termosztatot az AGU 2.550 egyseg H2 (H2-M) be menetehez. A 5. fejezetben leirtak szerint, a vezerlopanel segitségével lépjen be a 2. menüpontb, es végezze el a kovetkezó modositásokat:
| MENÜ PROGRA | MSOR PARAMÉTER | BEÁLLITANDÓ ERTEK | LEIRÁS | |
| KONFIGURÁCÍO | 5715 Fūtési kör 2 Be A 2. fūtési kör engedéyese | |||
| 5977 Funkció bemenet H5 | Helyiségtermosztát HC2 | A 2. kör termosztátjának engedélyezése (kazán M1 sorkapocs (1-2)) | ||
| 6020 Az 1. bövítõelem funkciója Fūtési kör | Az alacsony hòmér sékletú zona engedélyezése | |||
| 6046 | Az 1. modul H2 bemenetének funkciója | Határoló termosztát FK | A H2 bemenet engedélyezve az alacsony hòmér sékletú zona védelmére | |
| FūTÉSI KÖR 1 | 742 | Az elöreteno fūtési vízhomér séklet beällitási értéke beltéri termosztáttal | --- | Az elöreteno vizhomér séklet szabályzás engedélyezése (alacsony hòmér sékletú zona) |
| 834 Meghajtó futásideje | Alapbeällitás 180 mp | A keveröszelep zárasi ideje | ||
Abeltéegység kozvetlenül szabályozza az alacsony hórmárskletú zona hórmárskletét eszen keresztúl a helyiség hórmárskletét. Amennyiben a B szabályzógomb elforditásával a kijelzón a helyiség hórmársklete helyett az eloremenő ag hórmársklete jelenik meg, a 742-es paramétr ertekények beallitasa nem törtent megfeleloen.

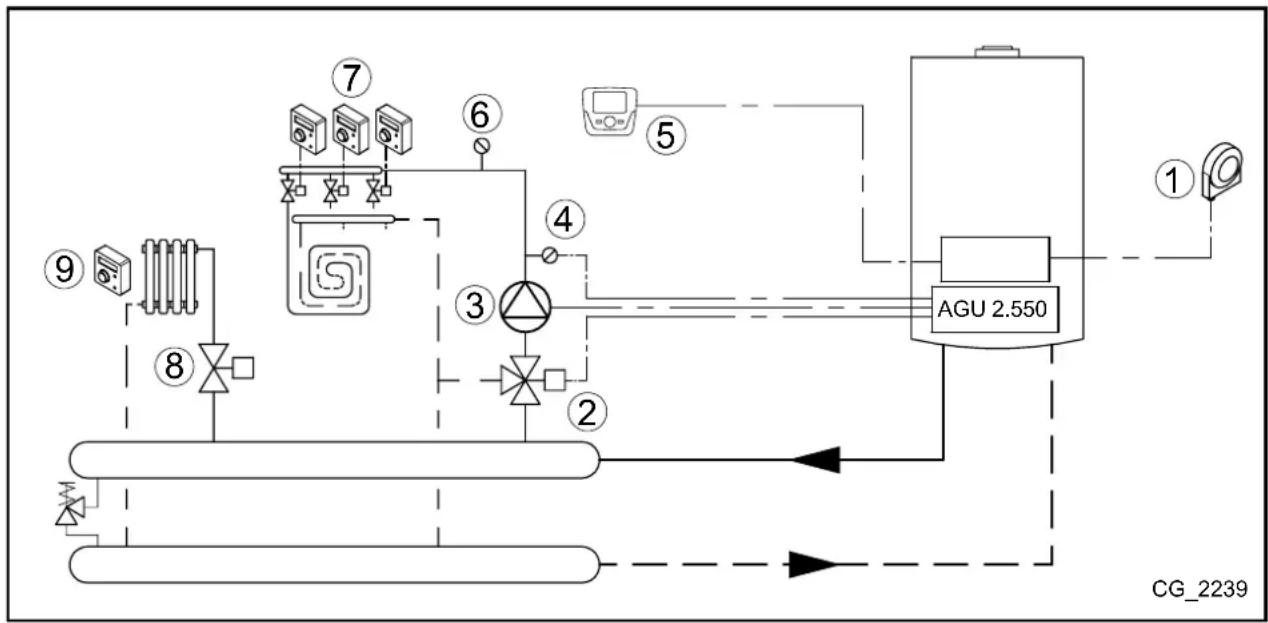

6.2 2. ELRENDEZÉS
Több alacsony homérsékletu zona sjat termosztáttal és kozós beltéri egységgel - 1. fütökör
Magas homérsékletu zona beltéri termosztáttal - 2. fütökör
| 1 Külso hörzékelö - kazán M2 kapocsléc (4-5) | |
| 2 Az alacsony hörmsékletü zona keveröszelepe (QX21-N-QX22) | |
| 3 Az alacsony hörmsékletü zona keringető szivattyúja (QX23-N) | |
| 4 Az alacsony hörmsékletü zona hörzékelõje (BX21-M) | |
| 5 Beltéri egység - kazán M2 kapocsléc (1-2-3) | |
| 6 | Az alacsony hörmsékletü zona biztonsági termosztátja (a szolenoid szeleppel sorba kõtte, lásd a 8.4 pontot) |
| 7 Az alacsony hörmsékletü beltéri termosztát bemenete (12 V) (H2-M) | |
| 8 A magas hörmsékletü zona külso tapellatású szolenoid szelepe vagy szivattyúja | |
| 9 A magas hörmsékletü zona beltéri termosztátja (a csatlakoztatást lásd a 8.1 pontban) | |
A 5. fejezetben leirtak szerint, a gezrlöpanel segitségével lépjen be a 2. menüpontba, és végezte el a következó módosításokat:
| MENÜ PROGRA | MSOR PARAMÉTER | BEÁLLITANDÓ ERTÉK LEÍRÁS | ||
| KONFIGURÁCÍO | 5715 Fûtési kör 2 Be A 2. fûtési kör engedélyezese | |||
| 5977 Funkció bemenet H5 | Helyiségtermosztát HC2 | A 2. kör termosztátjának engedélyezese (kazán M1 sorkapocs (1-2)) | ||
| 6020 Az 1. bôvítöelem funkciója Fûtési kör 1 | Az alacsony hòmérskletú zónica engedélyezese | |||
| 6046 | Az 1. modul H2 bemenetének funkciója | Helyiségtermosztát HC1 | A H2 bemenet engedélyezve az alacsony hòmérskletú zónica termosztátjaként | |
| FUTÉSI KÖR 1 | 710 | Komfort alapjel | 35°C | A fütendő helyiség hòmérskletének beállitási erteke (alacsony hòmérskletú zónica) |
| FUTÉSI KÖR 1 | 834 | Meghajtó futásideje | Alapbeállitás 180 mp | A keverőszelep zárási ideje |
A komfort hómér séklet maximalílásá (35° C) az alacsony hómér sékletú zónak megfelelo mückedését garantálja. lly modon a beltérgésemirjafelulazónákat vezerloegyesbeltétermosztátok hoigényét.
Ebben az esetben a beltéri egység az alacsony homérsékletu rendszert verzérli, azonban nem hasznalhato az egyes helyisegek homérsékletenek szabályozására. A B jejú szabályzógomb elforgatásával a kijelzón megjelenik az eloremeno viz hórméséklete. A masodik futokör allandó tomegárammal muködk.
Az alacsony hörmsékletu körben egy biztonsagi termosztatot kòssön sorba a zona szolenoid szelepeivel, oly modon, hogy meghibásodás esétén zárja a kört.

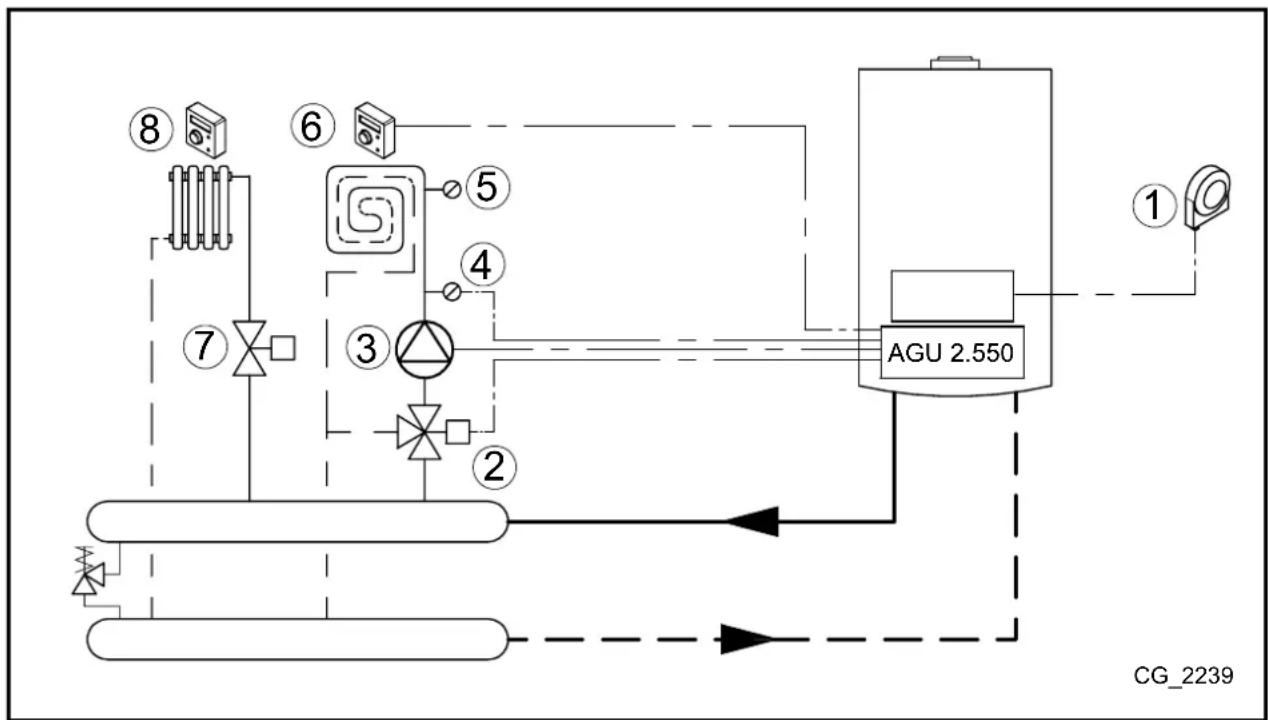

6.3 3. ELRENDEZÉS
Alacsony homersekletu zona - 1. futokor es magas homersekletu zona - 2. futokor beltéri termosztattal
| 1 Kūlsǒ hóérékelǒ - kazán M2 kapocsléc (4-5) | |
| 2 Az alacsony hòmér sékletú zóna keverószelepe (QX21-N-QX22) | |
| 3 Az alacsony hòmér sékletú zóna keringető szivattyúja (QX23-N) | |
| 4 Az alacsony hòmér sékletú zóna hóérékelöje (BX21-M) | |
| 5 Az alacsony hòmér sékletú zónaBiztonsági termosztátja (a zóna szivattyúval sorba kõtve, lásd a 8.3 pontban) | |
| 6 Az alacsony hòmér sékletú berti termosztát bemenete (12 V) (H2-M) | |
| 7 A magas hòmér sékletú zóna kūlsǒ pápellátásu szolenoid szelepe vagy szivattyúja | |
| 8 A magas hòmér sékletú zóna berti termosztátá (a csatlakoztatást lásd a 8.1 pontban) |
A 5. fejezetben leirtak szerint a vezerlöpanel segitségével lépjen be a 2. menüpontba, és vegezze el a kõvetkezó módositásokat:
| MENÜ PROGRAMRAMSOR PARAMÉTER | BEÁALLITANDÖ ERTEK | LEÍRÁS | |
| KONFIGURÁCIO | 5715 Fûtés | kör 2 Be A 2. fûtési kör engedélyezese | |
| 5977 Funkció bemenet H5 | Helyiségtermosztát HC2 | A 2. kör termosztatójänak engedélyzese (kazán M1 sorkapocs (1-2)) | |
| 6020 Az 1. külso eigység funkciója Fûtési kör 1 | Az alacsony hòmér sékletú zónica engedélyzese | ||
| 6046 | Az 1. modul H2 bemenetének funkciója | Helyiségtermosztát HC1 | |
| FUTÉSI KÖR 1 | 834 Meghajtó futásideje | Alapbeállitás 180 mp | A keverőszelep zárási ideje |
Celszeru az alacsony homersekletk kborbiztansagl termosztatjat sorba kotn a 3. szivattyuval.
7. ZONAKRA OSZTOTT FUTÉSI RENDSIZER
Amennyiben nincs szukség vegyes rendszerek gezérlesère, az AGU 2.550 egység szivattyuk/zona szolenoidok gezérlesère al-kalmazható, az alábbiak szerint:
A dokumentumban ismertetett kapcsolasi vizlatok tajekoztató jelleguek, az egyes rendszerek hotechnikai vizsgalatat minden esetben el kell vgezni.

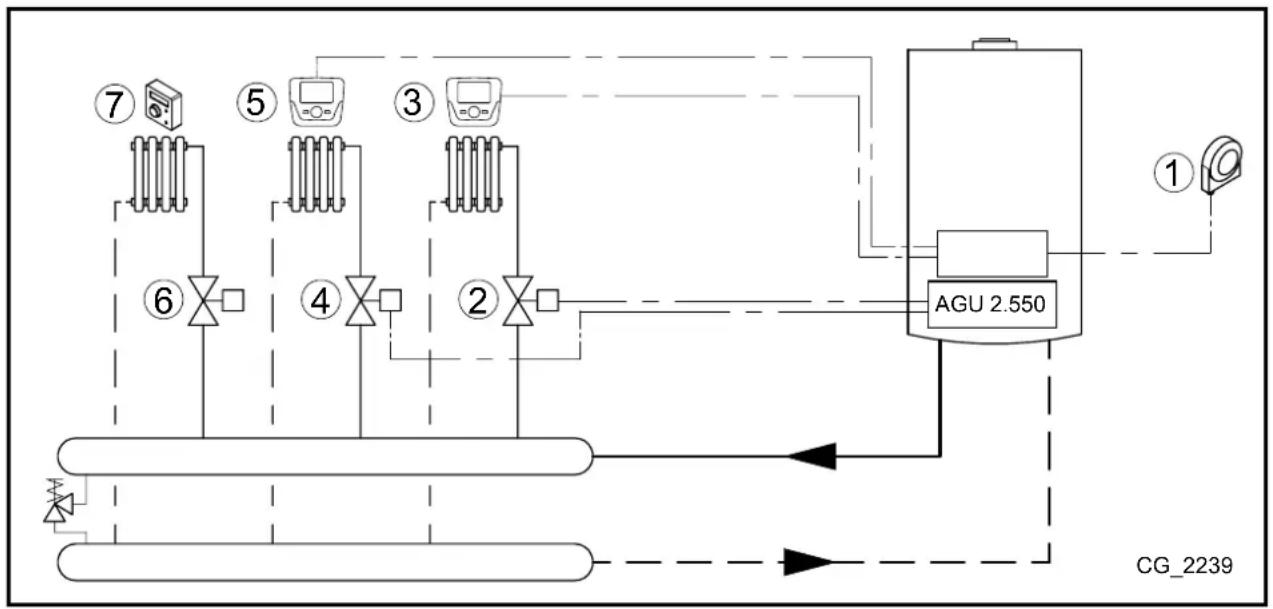

7.1 4. ELRENDEZÉS
Két zona beltéri egységgel - 1. és 2. fütökör, valamint 1 zona beltéri termosztáttal - 3. fütökör.
| 1 | Külso hörzelö kazán M2 kapocsléc (4-5) | 5 | Az 2. fütési kör belli eri egysége kazán M2 kapocsléc (1-2-3) |
| 2 | Az 1. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX21-N)* | 6 A | 3. fütési kör külso lápellátásu szolenoidja vagy szivattyúja |
| 3 | Az 1. fütési kör belli égysége kazán M2 kapocsléc (1-2-3) 7 | A 3. fütési kör belliér termosztátja (a csatlakoztatást lásd a 8.1 fejezetben) | |
| 4 | A 2. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX22-N)* |
*Az AGU 2.550 nem képes a haromutas szolenoid szelep kozvetlen verzérlesère. Erre a celra valtoRéle alkalmazása szükséges.
A 3. és 5. sz. belteri egységek párhuzamosak.
A belteri egysegek kozvetlenul szabalyozzak a hozzajuk tartozo zonakban a helyisegek homerskletet. A 5. fejezetben leirtak szerint, a vezerlopanel segitssegel lepjen be a 2. menupontba, es vgeze el a kovitekezmodositasokat:
| MENÜ | PROGRAMSOR | PARAMÉTER | BEÁLLITANDÓ ERTÉK | LEÍRÁS |
| KONFIGURÁCÍO | 5715 | Fūtési kör 2 | Be | A 2. fūtési kör engedélyezese |
| 5721 | Fūtési kör 3 | Be | A 3. fūtési kör engedélyezese | |
| 5977 Funkció bemenet H5 | Helyiségtermosztát HC3 | A 3. kör termosztatójának engedélyezese (kazán M1 sorkapocs (1-2)) | ||
| 6020 | Az 1. bōvítőelem funkciója | Multifunkcionális | - | |
| 6030 | Relé QX21 modul 1 | HC1 fūtési kör sziv. Q2 | A 1. fūtési kör szivattyújának/ szolenoidjának vezérélse | |
| 6031 | Relé QX22 modul 1 | HC2 fūtési kör sziv. Q6 | A 2. fūtési kör szivattyújának/ szolenoidjának vezérélse | |
| FUTÉSI KÖR 1 | 742 | Az elöreteno fūtési vízhomérsklet beállitási erteke beltéri termosztáttal | --- | Az elöreteno vízhomérsklet szabályzás engedélyezese (1. fūtési kör) |
| FUTÉSI KÖR 2 | 1042 | Az elöreteno fūtési vízhomérsklet beállitási erteke beltéri termosztáttal | --- | Az elöreteno vízhomérsklet szabályzás engedélyezese (2. fūtési kör) |
A belteri egysegek kozvetlenul szabalyozzak a hozzajuk tartozo zonakban a helyisegek homersekletet. Amennyiben a B szabalyzogomb elforditasyal a kijelzon a helyiseg homerseklete helyett az eloremeno futesi homerseklet jelenik meg, a 742-es es az 1042-es parameter ertekenek beallitasa nem tortent megfeleloen.

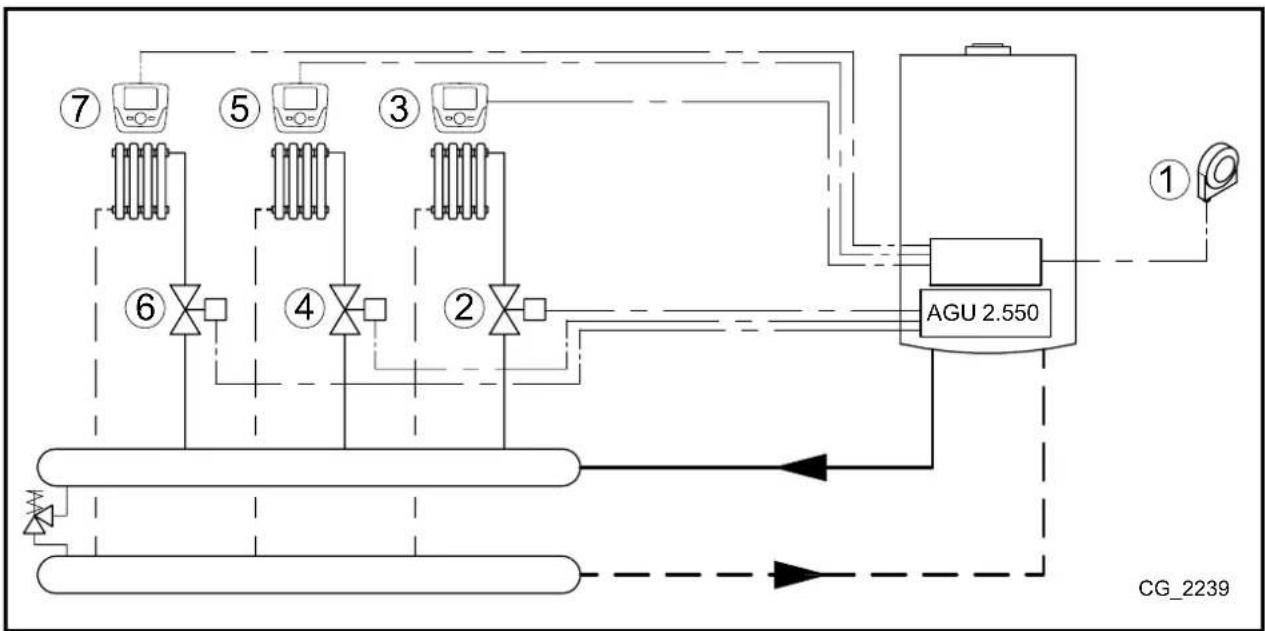

7.2 5. ELRENDEZÉS
Három zóna beltéi egységgel - 1., 2.és 3.futokör
| 1 | Külso hörzelö - kazán M2 kapocsléc (4-5) | 5 | Az 2. fütési kör belliérgésége - kazán M2 kapocsléc (1-2-3) |
| 2 | Az 1. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX21-N)* | 6 | Az 3. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX23-N)* |
| 3 | Az 1. fütési kör belliérgésége - kazán M2 kapocsléc (1-2-3) | 7 | Az 3. fütési kör belliérgésége - kazán M2 kapocsléc (1-2-3) |
| 4 | Az 2. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX22-N)* |
* Az AGU 2.550 nem képes a haromutas szolenoid szelep kozvetlen vezérésère. Erre a celra vãtorel alkalmazasa szükséges.
A 3-5. es a 7. sz. belteri egyssegek parhuzamosak.
A belteri egysegek kozvetlenul szabalyozzak a hozzajuk tartozo zonakban a helyisegek homserekletet. A 5. fejezetben leirtak szerint, a vezerlopanel segitssegel lepjen be a 2. menupontba, es vgeze el a kovetkezmodositasokat:
| MENÜ PROGRAMS | MENSOR | PARAMÉTER | BEÁLLITANDÓ ERTÉK | LEÍRÁS |
| KONFIGURACION | 5715 | Fūtési kör 2 | Be | A 2. fūtési kör engedélyezese |
| 5721 | Fūtési kör 3 | Be | A 3. fūtési kör engedélyezese | |
| 5977 | Funkció bemenet H5 | Nincs | Az M1 kapoclséc (1-2) a termosztát letiltása a kazánban | |
| 6020 | Az 1. bōvitőelem funkciója | Multifunkcionális | - | |
| 6030 | Relé QX21 modul 1 | HC1 fūtési kör sziv. Q2 | A 1. fūtési kör szivattyújának/ szolenoidjának gezérólse | |
| 6031 | Relé QX22 modul 1 | HC2 fūtési kör sziv. Q6 | A 2. fūtési kör szivattyújának/ szolenoidjának gezérólse | |
| 6032 | Relé QX23 modul 1 | HC3 fūtési kör sziv. Q20 | A 3. fūtési kör szivattyújának/ szolenoidjának gezérólse | |
| FUTÉSI KÖR 1 | 742 | Az elöreteno fūtési vizhömér séklet beállitási érteke belteri termosztáttal | --- | Az elöreteno vizhömér séklet szabályzás engedélyezese (1. fūtési kör) |
| FUTÉSI KÖR 2 | 1042 | Az elöreteno fūtési vizhömér séklet beállitási érteke belteri termosztáttal | --- | Az elöreteno vizhömér séklet szabályzás engedélyezese (2. fūtési kör) |
| FUTÉSI KÖR 3 | 1342 | Az elöreteno fūtési vizhömér séklet beállitási érteke belteri termosztáttal | --- | Az elöreteno vizhömér séklet szabályzás engedélyezese (3. fūtési kör) |
A belteri egysegek kozvetlenul szabalyozzak a hoozajk tartozo zonakban a helyisegek homersekletet. Amennyiben a B szabalyzogomb elforditasyal a kijelzon a helyiseg homerseklete helyett az eloremeno futesi homerseklet jelenik meg, a 742-es es az 1042-es parameter ertekenek beallitasa nem tortent megfeleloen.
8. A BELTERI TERMOSZTÁELEKTROMOS CSATLAKOZTATÁSA
A homérisklet mindset fütokör esetuben azonos.
A relék végallas mikrokapsolóval ellatott szelepekkel kivalthatok.
8.1 1. ESET - Egy beltéri termosztát csatlakoztatása magas hómér sékletú zónában.
Csatlakoztassa a belteri termosztatot a kulso elektromos halozathoz (230 V), amely majd a zonaszabalyzo szelepet (vagy a szivattyut) taplalja, a relé tekercset pedig a kazan M1 kapocslecenek 1-2 kivezetesehez.
8.2 2. ESET - Beltéri termosztátok csatlakoztatása tobb magas hómérskletu zónából allo rendszerhez.
A belteri termosztatokat parhuzamosan csatlakoztassa a kullso elektromos halozathoz (230 V), amely majd a zonaszabalyz zo scelepeket (vagy szivattyukat) tapaljla, a relek tekercseit pedig szinten parhuzamossan csatlakoztassa a kazan M1 kapocscének 1-2 kivezetesehez.
8.3 3. ESET - Beltéri termosztátok csatlakoztatása tobb magas hómérskletu zónábl állo rendszerhez.
A belteri termosztatokat parhuzamosan csatlakoztassa a kulso elektromos halozathoz (230 V), amely majd a zonaszabalyzo szelepeket (vagy szivattyukat) tapalja, a relek tekercseit pedig szinten parhuzamosan csatlakoztassa az AGU 2.550 egyseg H2 es M rele kivezeteseihez.
Az alacsony homersekletu körben egyBiztonsagi termosztatot kosson sorba a zona szolenoid szelepeivel, oly mo don, hogy meghibasodas eseten zarja a kort.
8.4 4. ESET - Beltéri termosztátok csatlakoztatása tobb alacsony hómérskletú zónábl álló rendszerhez.
A belteri temosztatokp arhuzamosan csatlakoztassa a kulso elektromos halozathoz (230 V), amely majd a zonaszabalyo szelepeket taplalja, a mikrokapsolokat pedig szinten parrhuzamosan csatlakoztassa az AGU 2.550 egyseg H2 es M kivezeteseihez.
Az alacsony hörmsékletu körben egy biztonsági termosztátot kòssön sorba a zona szolenoid szelepeivel, olý modon, hagy meghibásodás esétén zárja a kört.
9. NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER
Ebben a rendszerben az AGU 2.550 egység a napkollektor kör szivattyujának és a napkollektor és a vizartály (a napkollektor körhöz tartozó) hórzékelöjének vezerlésére alkalmas az alábbi elrendezésben:
| 1 | A napkollektor B31 érzékelöje (BX22-M) | 3 A | napkollektor kör Q5 szivattyúja (QX23-N) |
| 2 | A napkollektor B6 érzékelöje (BX21-M) | 4 | a tartály B3 hóérékelöje - kazán M2 kapocsléc (9-10) |
A dokumentumban ismertetett kapcsolasi vizlatok tajekoztató jelleguek, az egyes rendszerek hotechnikai vizsgalatat minden esetben el kell vgezni.
A 5. fejezetben leirtak szerint, a gezelopanel segitségével lépjen be a 2. menúpontba, és végezze el a kovetkezó módositásokat:
| MENÜ | PROGRAMSOR | BEÁLLITANDÓ ERTÉK | LEÍRÁS |
| KONFIGURACION | 6020 | Napkollektor HMV | A napkollektoros üzemód engedélyezese |
Ekkor megjelennek a beallitandó parameterek. Vákuumcsöves napkollektor eseten aktivalja a specialis védelem funkciót (3830, 3831 parameterek):
| MENÜ PROGRAMS | AMSOR ERTÉK LEÍRÁS | |
| KONFIGURACION | 3810 | Alapbeällitás 8°C |
| 3811 | Alapbeällitás 4°C | |
| 3850 | Alapbeällitás “---” |
Belépés a 3.
menüpontba
(5.2 fejezet)
| NAPKOLLEKTOR | 3830 | Alapbeállítás “—” | A napkollektor szivattyú letiltásanak maximális idöartama, ha a hómér séklet eléri a maximális ertéket (3850 paramétr) a minimális keringetési idö alatt (3831 paramétr) |
| 3831 | Alapbeállítás 30s | A napkollektor szivattyújának minimális keringetési idöartama |
Amikor a kijelzon a jelzes kerul feltuntetres azt jalenti, hogy a szolar berendezes mukodik es a vizmelegito melegszik.
10. PARAMÉTEREK BEÁLLITÁSÀ
10.1 FUTÉSI RENDSZER
| Vezérlöpanel | 1., 2., 3. Fūtési Körök MENÜ | Gyári érték | Minimum | Maximum | ||||
| CR1 | CR2 | CR3 | ||||||
| 700 | 1000 | 1300 | Kikapcsolva-temperáló fūtés: a kazán bekapcsol, ha a beltérmörséklet 6°C alá csökkenAutomaticus: a fūtendō helyiség hömséklete a beällitott idösvétól fuggCsökkentett: a fūtendō helyiség hömséklete a csökkentetthömsékletKomfort: a fūtendō helyiség hömséklete a komfort hömséklet | - | Komfort - | - | ||
| 710 | 1010 | 1310 | Beltéri komfort hömséklet | °C | 20 | Csökkentett | Maximáliskomfort | |
| 712 | 1012 | 1312 | Csökkentett bēltéri hömséklet | °C | 16 | Fagyálló | Komfort | |
| 714 | 1014 | 1314 | Beltéri hömséklet temperáló fūtés esétén | °C | 6 | 4 | Csökkentett | |
| 720 | 1020 | 1320 | A kūlétéri hóérékelö éghajlati gorbéjénk kivalasztása | - | 1,5 | 0,1 | 4 | |
| 730 | 1030 | 1330 | Kūlétéri hóérékelö esétén és automata üzemmódban a fūtés (BE-KIKAPCSOLÁSA) a beällitott (kūlétéri) hömséklet funkcioban | °C | --- | 8 | 30 | |
| 740 | 1040 | 1340 | Az eloremenő fūtési vizhömséklet minimális értéke(pl. aktív eloremenő vizhömséklet szabályozás funkció esétén) | °C | 25 | 8 | Alapjel max | |
| 741 | 1041 | 1341 | Az eloremenő fūtési vizhömséklet maximális értéke(pl. aktív eloremenő vizhömséklet szabályozás funkció esétén) | °C | 80 | Alapjel minimum | 95 | |
| 742 | 1042 | 1342 | Az eloremenő fūtési vizhömséklet bēltéri egység használata esétén( --- = eloremenő fūtési vizhömséklet szabályozás engedélyezése) | °C | 80 | Alapjel minimum | Alapjel max | |
| 750 | 1050 | 1350 | A kūlétéri hömséklet figyelembe vételénék mertéke a bēltéirhömséklet beällitáskor (környezeti hömséklet fuggvény):--- %:Csak kūlétéri1..99 %: kūlétéri bēltéri kompenzácioval100 %:Csak bēlétéri | % | 50 | 1 | 100 | |
| 760 | 1060 | 1360 | A kazán kikapcsolása a beällitott bēltéri hömséklet felett | °C | 0,5 | 0,5 | 4 | |
| 809 | 1109 | 1409 | A kazánsizvattúyús a fūtési kör szivattúyúja 24 orálg bekapcsolvannak | - | nem | - | - | |
| 834 | 1134 | 1434 | Az alacson hömsékletú zóna keverősselepének zárási ideje | s | 180 | 30 | 873 | |
| 850 | 1150 | 1450 | Javasolt a "kézi" üzemmod | - | ki | |||
| 851 | 1151 | 1451 | Az eloremenő fūtési vizhömséklet burkolat szárításhoz | °C | 25 | 0 | 95 | |
| 855 | 1155 | 1455 | A burkolatszárítás funkció aktuális eloremenő fūtési vizhömséklete | °C | - | - | - | |
| 856 | 1156 | 1456 | A hét azon napja, amelyen a burkolatszárítás funkció bekapsol | - | - | - | - | |
CR = Circuito di Riscaldamento (Futési kör)
10.2 HASZNÁLATI MELEGVÍZ RENDSZER
| Vezérlopanel | HASZNÁLATI MELEGVÍZ KÖR MENÜ | Gyári erték Minimum Maximum | |||
| 1600 | Funkcićk jelentéseKi = a beálítási erték azonos a temperató fütés beálított ertékkelBe = névleges beálítási ertékeco = elömelegitő letilva | - | be -- | ||
| 1610 | A használati melegviz hörmséklet alap beálítási ertéke | °C | 60 | 35 | 60 |
| 1612 | A csökkentett használati melegviz hörmséklet beálítási ertéke | °C | 35 | 8 | 60 |
| 1620 | Az utemezés engedélyezése | - | 24h/nap | - | - |
| 1640 | Az antilegionella funksićk magyarázata:KiIdöszakosanRögzítéttnap | - | ki | -- | |
| 1641 Két antilegionella ciklus között elteft napok száma (1...7) | - | 7 | - | - | |
| 1642 Az antilegionella funksić aktivalásának napja (hétfő...vasárnap) | - | Hétő | - | - | |
| 1644 | Az antilegionella funksić aktivalásának idöpontja | - | --- | - | - |
| 1660 | A használati melegviz keringető szivattyú használata | - | HMVengedélyezés | - | - |
| 1663 | A használati melegviz szivattyú kikapcsolásí hörmséklete | °C | 45 | 8 | 60 |
10.3 KULONBÖZÖ PARAMÉTEREK
| Vezérólpanel | BEÁLLITÁS MENÜPONT | Gyári erték |
| 5710 | A 1. fütési kör engedélyezese | be |
| 5721 | A 3. fütési kör engedélyezese | ki |
| 5730 | A használati melegviz keringető szivattyú beállitása(tárolóból vagy igény szerint) | |
| 5731 | Az aktuátor típusa a használati melegviz elsöbbseg gezerví séhez | Vál'tószelep |
| 5970 | A használati melegviz elsöbbseg hóérzékelöje (igény szerinti használati melegviz esétén) | - |
| 5971 | A kontaktor alaphelyzete | - |
| 5973...5976 | A használati melegviz hozm meghatározásának paraméterei | - |
| 5977 | Az egyik fütési kör beltéri termosztátjának bemenete | Az 1. zóna beltéri termosztátja |
| 5978 | - | |
| 6020 | Multifunkcionális: a bemenetek és kimenetek beállitása manuálisan történhetFütési kör 1, 2, 3: kevert vizes zónat gezérel (1., 2. vagy 3. - 6. fepezet)Visszatérő hős. szabályozó: nem használatosNapkollektor HMV: 2 hóérzékelös és egy szivattyús napkollektoros rendszertvezérel (8. fepezet)Primer szab./rsz. sziv.: nem használatos | - |
| 6021 | - | |
| 6022 | - | |
| 6024 | Nem használt | - |
| 6026 | - | |
| 6028 | - | |
| 6030...6038 | Lásd a 10. fepezetet | - |
| 6040...6045 | Lásd a 10. fepezetet | - |
| 6046...6068 | Lásd a 10. fepezetet | - |
| 6097 | A napkollektorhoz használt hóérzékelö típusa | Pt 1000 |
| 6200 | A kazánban és az alkatrészekben alkalmazott hóérzékelök elmentése (5.2 fepezet) | - |
| 6212 | Termékinformáciok | - |
| 6213 | Termékinformáciok | - |
| 6215 | Termékinformáciok | - |
| 6217 | Termékinformáciok | - |
| 6230 | Termékinformáciok | - |
| 6231 | Termékinformáciok | - |
| 6704 | A belső kódok megjelenítésénék engedélyezese | igen |
| 6705 | A hiba belső kódja megjelenítve | - |
| 6706 | A gázkor azon szakasza, ahol a meghibásodás törtent | - |
| 6710 | Külso riasztás úrajindítása (10. fepezet) | nem |
| 6800 | Utolsó hiba | - |
| 6805 | Az utolsó hiba belső kódja | - |
| 6806 | A gázkor azon szakasza, ahol az utolsó meghibásodás törtent | - |
| 6810-tól 6996-lg | A korábbi hibák listája | - |
A bemutatott beallitasok a rendszer tovabbi relire/hoerzekelore/bemeneire is vonatkoznak, mint peldaul a QX1 relere (5890-es sor), Illetve a BX2 (5931-es sor) es a BX3 (5932-es sor) hoerzekelokre.
11. KÜLÖNBOZO FUNKCIÖK
Az elobbieken bemutatott beallitasok mellett a bemenetek es kimenetek definialsa is lehetseges, a rendszer igenyinek megfeleloen. A kovetkez o peldakban a QX21 rel e s a BX21 hoerzekel o szerepel, azonban ugyanaz vonatkozik a QX22 es a QX23 relere, valamint a BX22 hoerzekelore. Az egyseget minden esetben Tbbfunkcios" uzemmodba kell allitani.
| MENÜ PROGRAMSOR PARAMETER BEÁLLITANDÓ ERTÉK LEÍRÁS | ||||
| KONFIGURÁCÍO | 6020 | Az 1. bövitõelem funkciója | Multifunkcionális | A napkollektoros üzemód engedélyezése |
11.1 HASNZÁLATI MELEGVÍZ KERINGETő SZIVATTYU
Ha a hasznalati melegviz eloallitasa kulon vizkorben tortenik, akkor lehetséges a keringto szivattyu szabalyzasa. A funkcio engedelyezesehez a hasznalati melegviz utemezes hasznalata kotelez. A veszteseg minimalizalasa erdekében a funkci0 10 percre aktivalja a szivattyut, amit 20 perc szunet kovet. A vezerlopanel segtségével, a 5. fejezetben leirtak alapjan lépjen be a 2. menupontba:
| MENÜ | PROGRAMSOR | ÉRTÉK | LEÍRÁS |
| KONFIGURACION | 6030 | Cirkulációs szivattyú Q4 | A használati melegviz keringető szivattyú engedélyezese (QX21 relé) |
| 6040 | HMV cirk.érzékelö B39 | A használati melegviz keringető szivattyú hórzékelöjenek engedélyezese (BX21 hórzékelö) | |
| HASZNÁLATI MELEGVIZ | 1663 | gyári erték = 45°C | A használati viz hősmerséklete, amely alatt a szivattyú működk (a keringetés beálítási ertéke) |
11.2 NAPKOLLEKTOROS RENDSZER MEDENCEFUTESHEZ
A medence futese napkollektoros rendszerrel a kovetkez'o modon tortenhet.
| 1 | A napkollektor B31 érzékelöje (BX22-M) | 5 | A medence szivattyuja (QX21-N) |
| 2 | A napkollektor B6 érzékelöje (BX21-M) | 6 | A medencefūtés vissatérő gezetékények hóérzékelöje - kazán M2 kapocsléc |
| 3 | A napkollektor kör Q5 szivattyuja (QX23-N) | 7 | Medence |
| 4 | A vizartály B3 hóérzékelö - kazán M2 kapocsléc (9-10) | ||
A dokumentumban ismertetett kapcsolasi vázlatok tajékoztató jellegüek, az egyes rendszerek hotechnikai vizsgalatat min-den esetben el kel végezni.
Végeze le a beallitst a 8. fejezetben leirkt szerint. Ekkor a rendszer alkalmassa valik hasznalati melegviz szolár panelel valo elollitasára. A vezerlöpanel segitségével, a 5. fejezetben leirtak alapján lépn be a 2. menüpontba:
| MENÜ PROG | RAMSOR ERTÉK | LEÍRÁS | |
| KONFIGURACION | 5931 USZoda érzékelö B13 A medence hóérzékelöjének engedélyezese (BX2 hóérzékelö bemenet) | ||
| 6030 Napk.szab.egys. uzoda K18 A szivattyú engedélyezese a medence fütésere (QX21 relé) | |||
| HASZNÁLATI MELEGVÍZ | 6046 USZoda szolár füt.eng. | Aktivalás a medence fütéséhez (pédául úszó vagy kézi vezérólés) | |
Fontos a H2 csatlakozás használata, mivel a rendszer kizárólag akkor engedélyezi a medencével való hócserét, ha ez utobbi engedélyezi azt, ezáltalBiztosíva a rendszer megfelelo muködését. Győzödlón meg arról, hogy a medence fel van toltve vizzel, és megfeleloen üzemel.
11.3 ALTALÁNOS HOIGÉNY
Az altalanos hoigeny olyan hoigeny, amely nem a rendelkezesre allo harom futokor egyikebol es/vagy a hasznalati melegviz korb szarmazik. Ez az igeny a kulso hoigeny, amely kulso egysegek hoigenyenek kielegitese szolgal, peldaul egy medence vizenek felmelegitese.
A fungkció aktivalashoz a kovetkező beállítást kell elvegezni. A gezérlopanel segítsegével, a 5. fejezetben leirtak alapján lépjen be a 2. menüpontba:
| MENÜ | PROGRAMSOR | PARAMÉTER | ERTÉK | LEÍRÁS |
| KONFIGURÁCIO | 6030 | Relè QX21 modul 1 | Fogy.köri sziv.VK1 Q5 | 1. külso hõigény szivattyújának engedélyezese |
| 6046 | Funkció bemenet H2 modul 1 | Fogyasztói igény VK1 | 1-es jelü külso hõigénykontaktus | |
| FOGYASZTÓI KÖR 1 | 1859 | Az 1. fogyasztó elöretenő fütési vizhómsérkletének beállitásí értéke | gyári érték = 70° C | Az elöretenő fütési vizh hòmérsklete 1. külso hõfogyasztóhoz |
Amennyiben a höigény jelzese a 0-10 V-os anlog bemenen keresztül erkezik, a 6046 paramétert a kovetkezóköppen keill beaIltani: „Kulso höigény CR1 10V". Továbbá a jal típusát a paraméterek segítsegével keill beailltani:
| 6049 | Feszültseg erték 1 H2 modul 1 | 6050 | Mülkodési ert.1 H2 modul 1 | 6051 | Feszültseg erték 2 H2 modul 1 | 6052 | Mülkodési ert.2 H2 modul 1 |
11.4 TOVÁBBI BEÁLLITÁSOK
Az alábbiakban a további beálításokat foggaljuk össze:
QX21relé
| Riasztás kimenet K10 | Riasztó (pl. társasház) |
| Rendszer szivattyú Q14 | A szivattyú aktív minded högény vagy külso högény esétén |
| Idöprogram 5 K13 | Kontaktus a külso idözítöhöz |
| Hütési igény K28 | Hütési igény az 1. hütési körből |
| Viz fellettés K34 | Automata melegviz tõltõszelep |
| Ventilator leallitás K38 | A külso ventilatór vezérnése |
BX 21 hóerzékelö
| Puffer érzékelö B4 | A puffertartály felső hóérzékelöje |
| Puffer érzékelö B41 A puffertartály also hóérzékelöje | |
| Puffer érzékelö B42 A puffertartály kõepsö hóérzékelöje | |
H2 bemenet
| Hiba/riasztás üzenet | Külso riasztásjelzés |
| Kazán áramlaskapcsoló | A kazán áramlásszabályzó gezérélse (csak abban az esetben használható, ha még nincs a kazánban) |
| Kazán hómér séklet határoló | A kazán termosztátjának gezérélse (csak abban az esetben használható, ha még nincs a kazánban) |
| Fogyasztói igény VK1 10V | 1. külso hõigény 0-10V jellel (*) |
| Nyomásmerés 10V | Nyomásmerés 0-10V jellel (*) |
| Előválasztott kimenet 10V | A kazán teljesitményének szabályzása 0-10V jellel (*) |
- A funkciók hasznalatahoz az anlog jel beallitasa szükséges az alábbi paraméterek segitségevel a Távezérlo Beallitások menúpontjában:
| 6049 | Feszültşeg erték 1 H2 modul 1 | 6050 | Mülködési ert.1 H2 modul 1 | 6051 | Feszültşeg erték 2 H2 modul 1 | 6052 | Mülködési ert.2 H2 modul 1 |
12. HIBAUZENETEK
| E | Hibauzenet A hiba leirása |
| 10 Külso hóérzékelö | Fūtǒkör indokolatlanul bekapcsolt (termosztát, beltéri vagy kūltéri ergység), illetve a kūlsö hóérzékelö hibás |
| 84 | BSB, hivatkozási szám összeferhetetlenség |
| 98 1. | kiegészítő modul Nem találja vagy nem ismeri fel az AGU 2.550 ergységet |
| 99 2. | kiegészítő modul Nem találja vagy nem ismeri fel az AGU 2.550 ergységet |
| 373 3 | kiegészítő modul Nem találja vagy nem ismeri fel az AGU 2.550 ergységet |
| 30 | Fūtési elöreteno vezeték 1. hóérzékelöje |
| 32 | Fūtési elöreteno vezeték 2. hóérzékelöje |
| 260 | Fūtési elöreteno vezeték 3. hóérzékelöje |
| 335 BX21 nem működik BX21 hóérzékelö nincs beállitva | |
| 336 BX22 nem működik BX22 hóérzékelö nincs beállitva | |
| 324 BX axonos hóérzékelök Kettő | vagy tòbb hóérzékelö ugyanazzal a funkcióval |
| 52 HM V 2. hóérzékelö Ném ismeri fel a napkollektoros használati melevíz rendszer hóérzékelöjét | |
| 73 | Napkollektor 1. hóérzékelöje |
| 57 HM V keringető hóérzékelö Ném ismeri fel a használati melevíz keringető hóérzékelöjét | |
| 243 M edence hóérzékelöje Ném ismeri fel a medence hóérzékelöjét | |
| 25 | Fatüzelésü kazán hóérzékelöje |
| 346 | Nem találja a Q10 kazán szivattyút |
| Tápellátás Tápéfeszültseg AC 230 V (±10 %) | |
| Tápellátás frekvenciája | |
| Felvett teljesitmény | |
| Tápéfátás biztosítéka (Tápellátás és kimenetek) | |
| Vezétékezsés | merev vagy flexibilis gezeték (sodorva vagy érvég húvellyel) |
| egyeres | |
| kéteres | |
| Üzemi adatok | A szofter osztálya |
| Üzemmod EN 60 730 | |
| Bemenetek | Digitális bemenet: H2 |
| alacsony feszültseg védelem a feszültsegmentes kontaktusokon | |
| alacsony feszültsegü kontaktus | |
| nyitott feszültseg | |
| zártráram | |
| Análóg bemenet: H2 | |
| alacsony feszültseg védelem | |
| tartomány | |
| belső ellenállás | |
| L bemenet | |
| belső ellenállás | |
| Erzékelő bemenet: BX21-BX22 | |
| megfelelő összekötv gezeték méretek (réz) | |
| keresztmetszeti terület | |
| maximális hosszúság | |
| Kimenetek | Relé kimenet |
| árarn tartomány | |
| maximális bekapcsolási áram | |
| maximális áram (a reliken összesen) | |
| feszültseg tartomány | |
| Interfész | BSB |
| egységek kozotti távolság - perifériárs rendszerek | |
| összhossz | |
| vezeték keresztmetszeti területe | |
| A csoportban gezérhelhető kazánok száma maximum | 16 |
CUPRINS
SEMNFICATIA SIMBOLURILOR 87
-
INTRODUcERE 88
-
DESCRIEREACCESORIULUI 88
-
MONTAREA IN CUTIA PANOULUI DE COMANDA AL CENTRAEI 88
-
CONEXIUNILE ELECTRICE ALE ACCESORIULU AGU 2.550 .89
4.1 CONECTAREAACCESORIILOR EXTERNE 90
-
ACCESAREA PARAMETRILOR. 91
-
INSTALLATIE DE INCALZIRE MIXTA 91
6.1 SCHEMA 1 92
6.2 SCHEMA 2 93
6.3 SCHEMA 3 94
- INSTALLATIE DE INCALZIRE CU MAI MULTE ZONE 95
7.1 SCHEMA 4 95
- CONECTAREA TERMOSTATULUI DE AMBIENT 97
8.1 CAZUL 1 - Conectarea unui singur termostat de ambient intro zona de inalta temperatura 97
8.2 CAZUL 2 - Conectarea termostatel de ambient pouru o instalatie cu mai multe zone de inalta temperatura..97
