Caractéristique	Détails
Type de chaudière	Chaudière à gaz murale
Puissance nominale	11 kW
Rendement énergétique	93%
Dimensions (HxLxP)	700 x 400 x 300 mm
Poids	30 kg
Type de combustible	Gaz naturel ou propane
Installation	Murale, avec possibilité de ventouse
Entretien	Contrôle annuel recommandé par un professionnel
Sécurité	Système de sécurité intégré contre surchauffe et surpression
Garantie	2 ans
Accessoires inclus	Kit de raccordement, manuel d'utilisation

FOIRE AUX QUESTIONS - 110 F Baxi

Comment régler la pression de la chaudière Baxi 110 F ?

Pour régler la pression, localisez le manomètre sur le panneau de commande. La pression doit être entre 1 et 1,5 bar. Si elle est trop basse, ouvrez le robinet de remplissage jusqu'à atteindre la pression souhaitée.

Que faire si la chaudière Baxi 110 F ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est bien connectée. Assurez-vous également que le thermostat est réglé correctement et que le circuit d'eau est rempli.

Comment purger les radiateurs avec une chaudière Baxi 110 F ?

Utilisez une clé de purge pour ouvrir la valve de purge sur le radiateur. Placez un récipient sous la valve pour recueillir l'eau qui s'échappe. Une fois l'air évacué, refermez la valve et vérifiez la pression de la chaudière.

Que faire si la chaudière Baxi 110 F affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. En général, un code d'erreur indique un problème spécifique. Vous pouvez essayer de réinitialiser la chaudière, mais si le problème persiste, contactez un technicien qualifié.

Comment effectuer l'entretien de la chaudière Baxi 110 F ?

Il est recommandé de faire entretenir votre chaudière au moins une fois par an par un professionnel. Cela inclut le nettoyage des composants internes, la vérification de la sécurité et le test des performances.

Quel est le niveau sonore normal de la chaudière Baxi 110 F ?

La chaudière doit fonctionner silencieusement. Si vous entendez des bruits inhabituels comme des cliquetis ou des grondements, cela peut indiquer un problème. Il est recommandé de faire vérifier la chaudière par un professionnel.

Est-ce que je peux installer moi-même la chaudière Baxi 110 F ?

Il est fortement recommandé de faire installer la chaudière par un professionnel qualifié. Une installation incorrecte peut entraîner des problèmes de sécurité et affecter la performance de la chaudière.

Comment augmenter l'efficacité énergétique de ma chaudière Baxi 110 F ?

Pour améliorer l'efficacité, assurez-vous que votre chaudière est bien entretenue, isolez vos tuyaux, et envisagez d'installer un thermostat programmable pour optimiser la consommation d'énergie.

MODE D'EMPLOI 110 F Baxi

4.1.2 DHW SOLAR PLANT CASE

11.1 DHW RECIRCULATION PUMP

8.4 CAS - 4 - Branchement de plusieurs thermostats d’ambiance pour une installation multizone à basse température

DESCRIPTION SYMBOLES AVERTISSEMENT Risque d’endommagement ou anomalie de fonctionnement de l’appareil. Faire très attention aux avertis- sements qui concernent des risques dommages aux personnes.

DANGER HAUTE TENSION

Pièces électriques sous tension, risque de choc électrique. INFORMATIONS IMPORTANTES Informations à lire très attentivement car elles sont utiles pour le fonctionnement correct de la chaudière.37 7104900.03 (1-11/13) Section INSTALLATEUR (FR)

La chaudière peut gérer de manière indépendante jusqu’à trois circuits de chauffage moyennant l’utilisation d’accessoires exter- nes tels que des unités d’ambiance, des régulateurs d’ambiance et des modules externes. L’électronique qui équipe cette chau- dière compte, en outre, une large gamme de fonctions pour la personnalisation et la gestion de différents types d’installations. Pour le bon fonctionnement du système, il est indispensable d’assigner un numéro (de 1 à 3) à chaque accessoire utilisé an de permettre à la carte de la chaudière de les reconnaître.

2. DESCRIPTION ACCESSOIRE

Cet accessoire permet à l’appareil de gérer

• Circuits de chauffage à différentes températures.• Installation solaire.• Autres applications spéciques (piscine, pompe de recirculation ECS, etc.). Cet accessoire peut gérer directement les composants du circuit (pompe, sonde de température, vanne de mélange, etc.), jusqu’à un maximum de 3 sortie relais indépendantes, 2 sondes de température et 1 entrée de commande. Il est possible d’utiliser cer- taines fonctions prédénies qui facilitent la conguration de l’installation. Pour modier les paramètres et les connexions des borniers du tableau de bord, voir la notice d’utilisation de la chaudière. Pour la réalisation des congurations décrites, il est indispensable d’utiliser le Régulateur d’Ambiance pour la conguration des paramètres. Vérier que la chaudière soit prévue pour fonctionner avec cet accessoire.

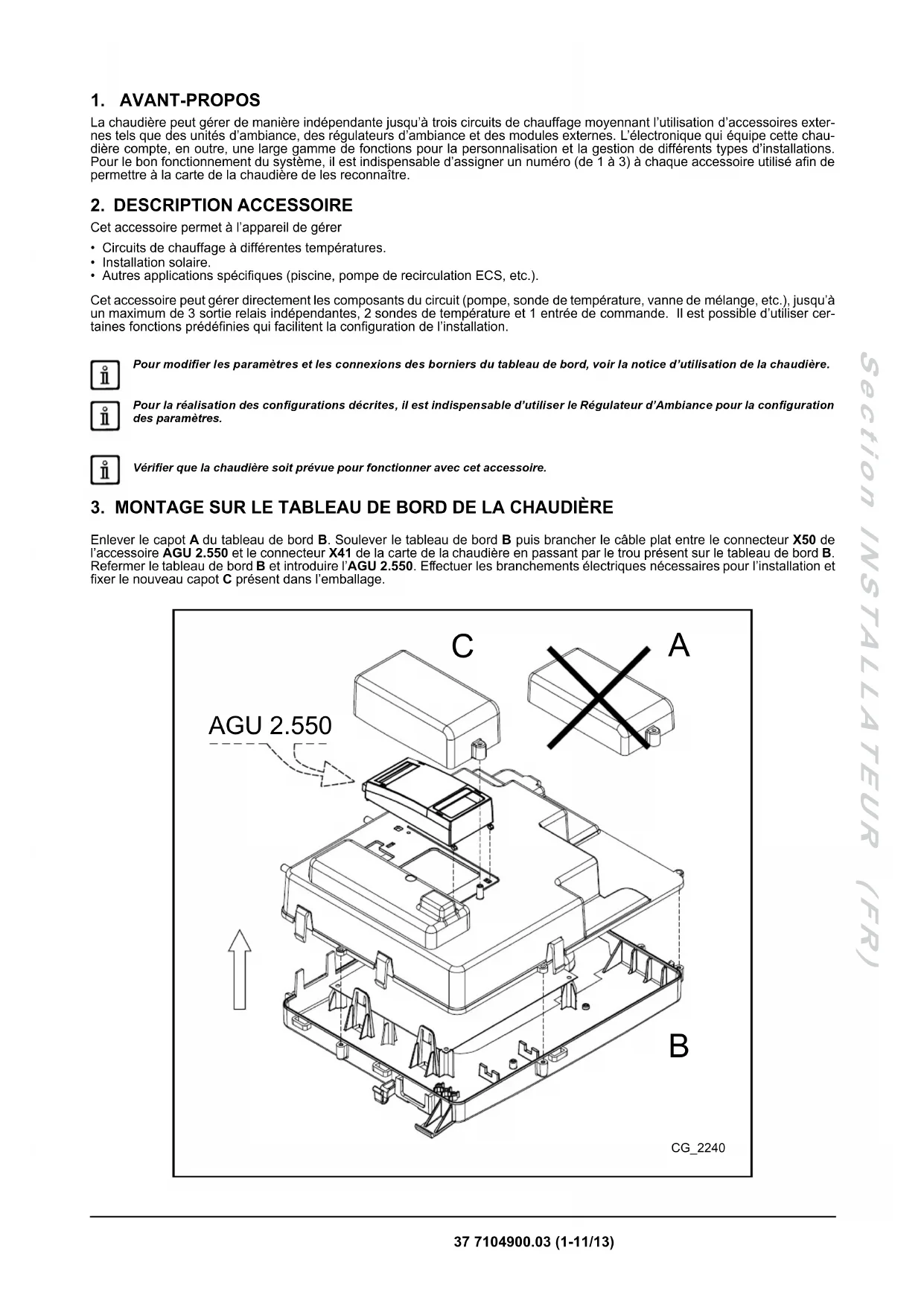

3. MONTAGE SUR LE TABLEAU DE BORD DE LA CHAUDIÈRE

Enlever le capot A du tableau de bord B. Soulever le tableau de bord B puis brancher le câble plat entre le connecteur X50 de l’accessoire AGU 2.550 et le connecteur X41 de la carte de la chaudière en passant par le trou présent sur le tableau de bord B. Refermer le tableau de bord B et introduire l’AGU 2.550. Effectuer les branchements électriques nécessaires pour l’installation et xer le nouveau capot C présent dans l’emballage.

X50 Connecteur pour le raccordement à l’aide d’un câble plat entre la carte électronique de la chaudière et l’accessoire AGU 2.550 X1 ( L – N ) Raccordement au bornier dans la chaudière pour l’alimentation électrique X1 ( QX21 – N )Sortie relais 230 V programmableX1 ( QX22 – N )X1 ( QX23 – N ) X2( H2 – M ) Entrée numérique 12 V - DC ou analogique 0 -10 V DC programmable X2 ( BX21 – M )Entrée sonde NTC 10K / Pt1000 programmableX2 ( BX22 – M )X2 ( U+ ) Sortie 12 V DC

Le bornier M1 est sous haute tension. Avant d’effectuer le branchement couper l’alimentation électrique de l’appareil. Si l’appareil est raccordé à une installation au sol, l’installateur devra prévoir un thermostat de sécurité assurant la protec- tion de l’installation contre les surtempératures. Vérier que l’absorption nominale totale des accessoires raccordés à l’AGU 2.550 est inférieure à 0,5 A. Si elle est par contre supérieure, interposer un relais entre l’AGU 2.550 et l’accessoire (p. ex. : pompe).

CONFIGURATION GÉNÉRALE

Congurer l’accessoire AGU 2.550 en utilisant le sélecteur indiqué dans la gure comme module (1) (le réglage est sérigraphié sur le corps de l’accessoire). En cas d’utilisation d’accessoires supplémentaires, les congurer comme modules (2) et (3).39 Section INSTALLATEUR (FR) 7104900.03 (1-11/13)

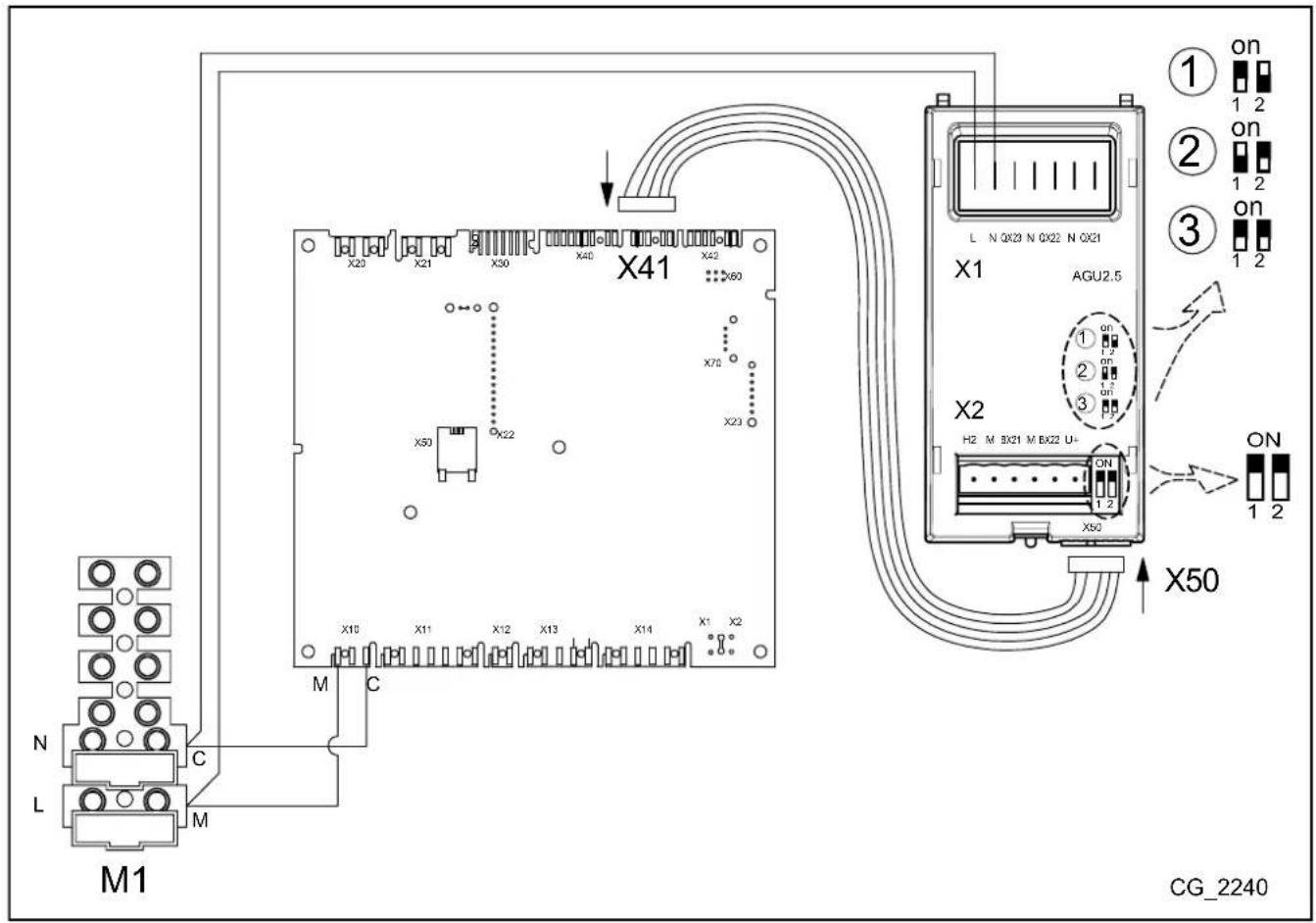

4.1 RACCORDEMENT ÉLECTRIQUE DES ACCESSOIRES EXTERNES

Pour le raccordement de l’accessoire AGU 2.550 aux accessoires externes, procéder de la façon suivante (utiliser des câbles harmonisés « HAR H05 VV-F » de 1 mm² de section) : CAS CIRCUIT MÉLANGÉ (voir schéma par. 4.1)

• Relier la pompe de la zone mélangée au connecteur QX23 de l’AGU 2.550.

• Relier la sonde de refoulement de la cascade au connecteur BX21 de l’AGU 2.550 (QAD36 disponible comme accessoire).

• Connecter la vanne de mélange au connecteur QX22-QX21.

• Relier le thermostat d’ambiance au connecteur H2 de l’AGU 2.550. CAS INSTALLATION SOLAIRE ECS (voir schéma au par. 4.2)

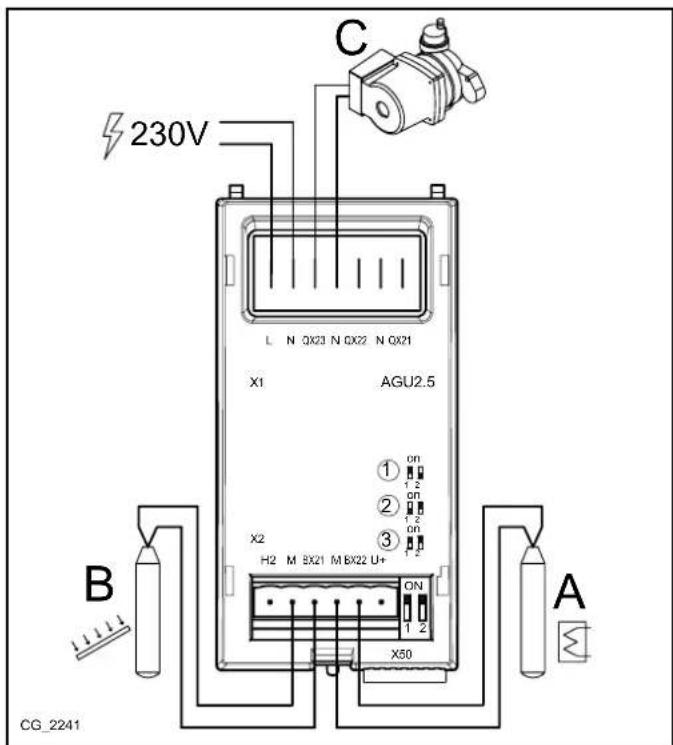

• Relier la pompe de l’installation solaire au connecteur QX23 de l’AGU 2.550.

• Connecter la sonde du ballon d’eau chaude solaire au connecteur BX22 de l’AGU 2.550.

• Connecter la sonde des panneaux solaires au connecteur BX21 de l’AGU 2.550.

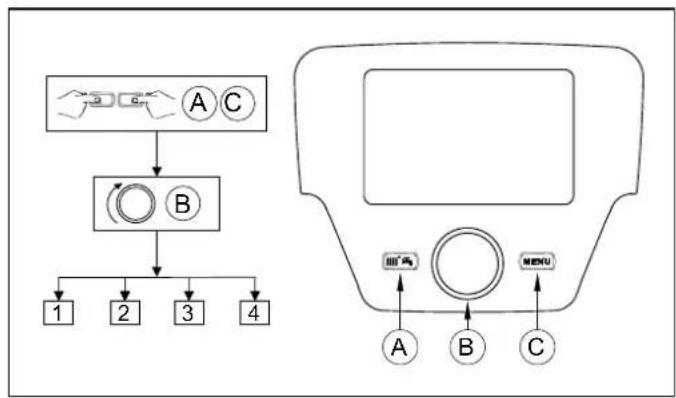

Pour procéder à la conguration, accéder au menu paramètres du Régulateur d’Ambiance comme cela est indiqué ci-après : LÉGENDE MENU FIGURE Utilisateur nal Professionnel Mise en service

OEM La procédure d’accès aux quatre menus permettant de pro-grammer la chaudière est la suivante :

• depuis le menu principal C.

A etC (maintenir appuyé pendant environ 6 se- condes) B menu 1-2-3-4 (voir la gure ci-contre et la légende). C appuyer dessus plusieurs fois pour revenir en arriè-re d’un menu à la fois jusqu’au menu principal.FONCTION DES TOUCHES POUR LA MODIFICATION DES PARAMÈTRES

Le menu / faire déler les paramètres à l’intérieur du menu / choisir la valeur du paramètre Entrer dans le menu désiré / sélectionner le paramètre à modier / valider la valeur modiée Revenir au menu précédent Dans toutes les congurations présentées, si l’on utilise un Régulateur d’Ambiance ou bien un appareil d’ambiance en les con- gurant comme appareil d’ambiance 1, il est possible de gérer, en plus de la zone de chauffage 1, également les fonctions d’eau chaude sanitaire et le stand-by de la chaudière. En le congurant comme appareil d’ambiance 2 ou appareil d’ambiance 3 il est uniquement possible de gérer respectivement les zones de chauffage 2 et 3. Voir la notice d’utilisation des accessoires corre- spondants pour ce qui est de la procédure de conguration. À la n de la conguration de chaque installation, exécuter la procédure suivante pour enregistrer dans la chaudière les composants utilisés.

• Accéder au menu 2, en agissant comme indiqué au début de ce chapitre.

B Conguration B B ligne de programme 6200 puis B.

B Oui, puis B pour valider.

6. INSTALLATION DE CHAUFFAGE MIXTE

Il est possible de congurer l’accessoire AGU 2.550 pour la gestion d’un circuit à basse température. De cette façon, l’AGU 2.550 est en mesure de contrôler la pompe, la vanne de mélange et la sonde de départ du circuit de chauffage sélectionné selon les schémas suivants. Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotech- nique. Modier le paramètre correspondant au temps de fermeture de la vanne de mélange en fonction du modèle utilisé conformé- ment aux instructions suivantes. Les schémas indiqués ci-après se réfèrent à des chaudières d’une puissance inférieure à 35 kW. Pour les chaudières de puis- sance supérieure à 35 kW, il faut prévoir un séparateur hydraulique en aval de la chaudière et les zones doivent être équipées de pompes de zone à la place de l’électrovanne.

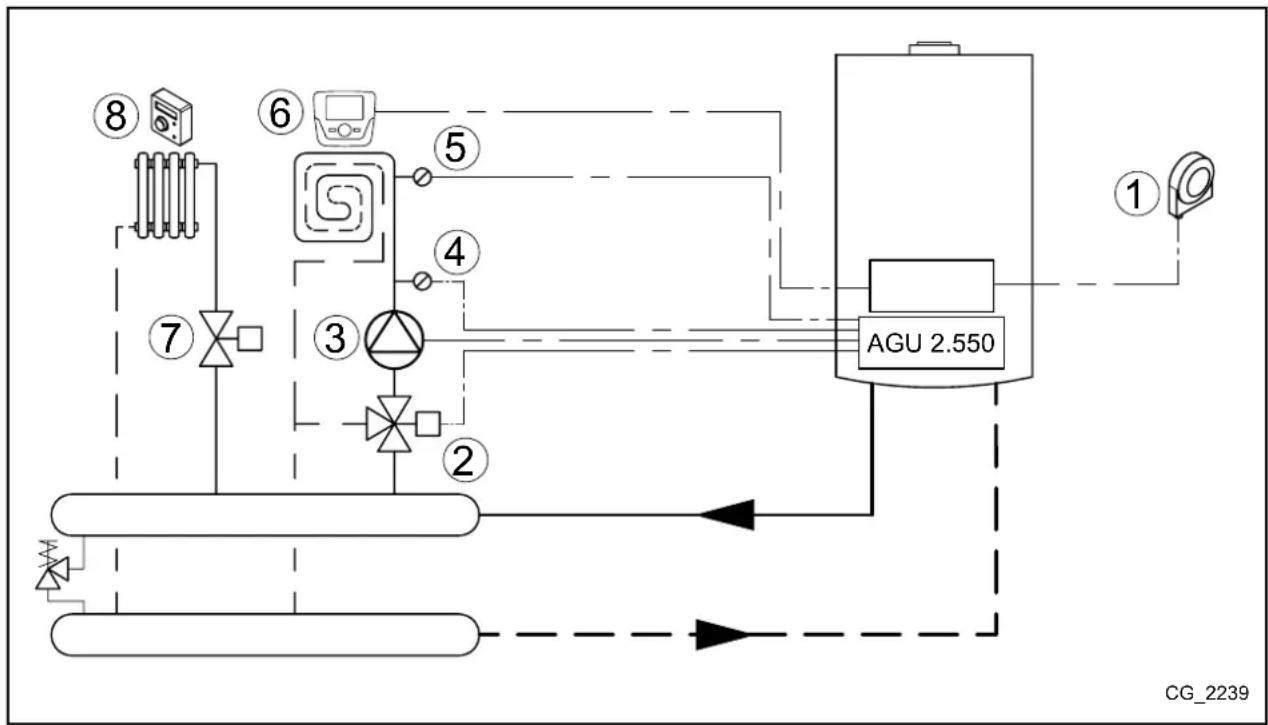

Zone à basse température avec unité d’ambiance - circuit de chauffage (1) Zone à haute température avec thermostat d’ambiance - circuit de chauffage (2) 1 Sonde externe - bornier M2 (4-5) de chaudière 2 Vanne de mélange zone basse température (QX21-N-QX22) 3 Pompe circuit basse température (QX23-N)4 Sonde circuit basse température (BX21-M)5 Thermostat de sécurité (12V) circuit basse température (H2-M)6 Appareil d’ambiance - bornier M2 (1-2-3) de chaudière7 Électrovanne ou pompe zone haute température à alimentation externe Thermostat d’ambiance zone haute température (pour la connexion voir le paragraphe 8.1)

Connecter le thermostat de sécurité, pour protéger le circuit à basse température, à l’entrée H2 (H2-M) de l’accessoire AGU 2.550. En utilisant le Régulateur d’Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants : MENU LIGNE DE PROGRAMMEPARAMÈTREVALEUR À CONFIGURERDESCRIPTIONCONFIGURATION5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 25977 Fonction entrée H5Thermostat d’ambiance CC2 Activation du thermostat pour le circuit 2 (bornier M1 (1-2) sur carte)6020 Fonction module d’extension 1Circuit chauffage 1Activation de la zone basse température Fonction de l’entrée H2 du module 1Thermostat de sécurité CCEntrée H2 activée comme protection de la zone basse températureCIRCUIT CHAUFFAGE 1 Point de consigne départ avec thermostat d’ambiance Activation de la température de départ modulante (zone basse température)834 Temps course servomoteur Défaut 180 s Temps de fermeture de la vanne de mélange L’unité d’ambiance peut contrôler directement la zone à basse température en fonction de la température ambiante souhaitée dans le local. Lorsque, en tournant le bouton B, l’afcheur visualise la température de refoulement de la chaudière au lieu de la température ambiante 742 cela signie que la conguration n’a pas été effectuée correctement.7104900.03 (1-11/13) 42 Section INSTALLATEUR (FR)

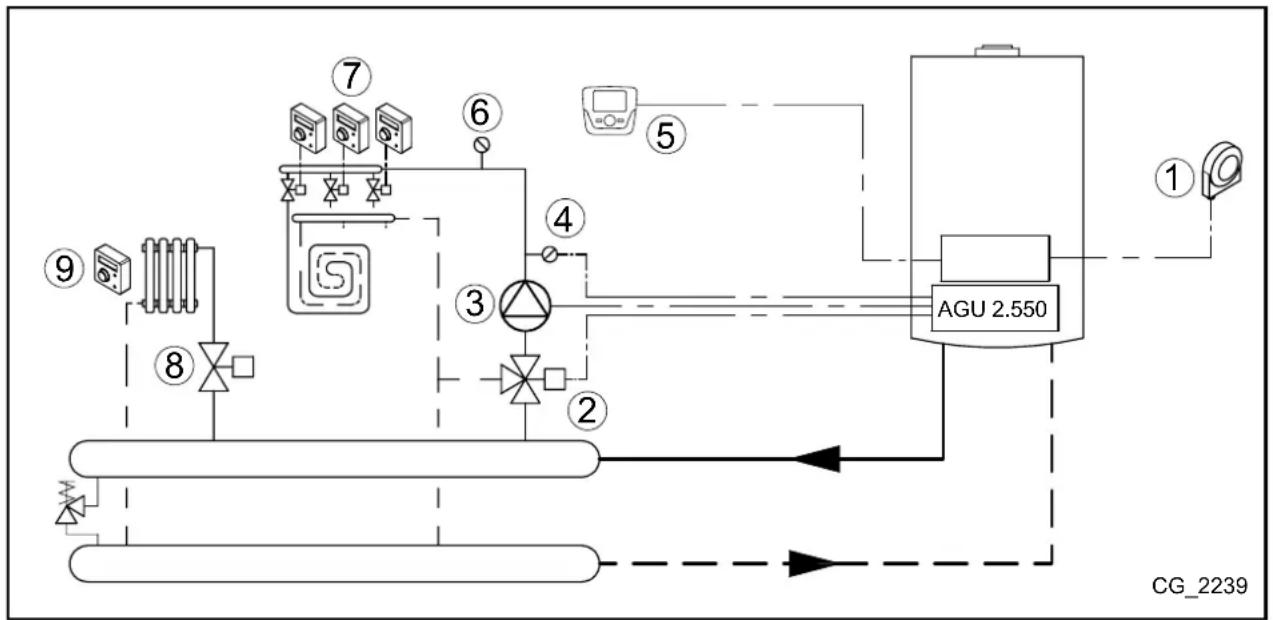

Plusieurs zones à basse température avec thermostat d’ambiance et unité d’ambiance commune - circuit de chauffage (1) Zone à haute température avec thermostat d’ambiance - circuit de chauffage (2) 1 Sonde externe - bornier M2 (4-5) de chaudière 2 Vanne de mélange zone basse température (QX21-N-QX22) 3 Pompe circuit basse température (QX23-N)4 Sonde circuit basse température (BX21-M)5 Appareil d’ambiance - bornier M2 (1-2-3) de chaudière 6 Thermostat de sécurité circuit basse température (relier en série aux électrovannes, voir par. 8.4) 7 Entrée thermostat d’ambiance (12V) zone basse température (H2-M)8 Électrovanne ou pompe zone haute température à alimentation externe9 Thermostat d’ambiance zone haute température (pour la connexion voir le paragraphe 8.1)

En utilisant le Régulateur d’Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages sui- vants : MENU LIGNE DE PROGRAMMEPARAMÈTREVALEUR À CONFIGURERDESCRIPTIONCONFIGURATION5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 25977 Fonction entrée H5Thermostat d’ambiance CC2Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière) Fonction module d’extension 1Circuit chauffage 1 Activation de la zone basse température Fonction de l’entrée H2 du module 1Thermostat d’ambiance CC1Entrée H2 activée comme thermostat d’ambiance de la zone basse températureCIRCUIT CHAUFFAGE 1710 Consigne confort 35 °CPoint de consigne du local à chauffe (zone basse température)CIRCUIT CHAUFFAGE 1 834 Temps course servomoteur Défaut 180 s Temps de fermeture de la vanne de mélange En congurant la température de confort à la valeur maximum (35 °C) on assure le bon fonctionnement des zones à basse tem- pérature. En effet, de cette façon, l’unité d’ambiance ne bloque pas la demande de chaleur des divers thermostats d’ambiance qui gèrent les sous-zones. Dans ce cas, l’unité d’ambiance s’occupe de la gestion de l’installation à basse température mais elle ne peut pas être utilisée pour la gestion de la température de l’un des locaux. En tournant le bouton B, l’afcheur montre la température de départ de la chaudière. Le circuit de chauffage fonctionne à refoulement xe. Brancher un thermostat de protection de la zone à basse température en série à l’alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d’anomalie.43 Section INSTALLATEUR (FR) 7104900.03 (1-11/13)

Zones de basse température - circuit de chauffage (1) et de haute température - circuit de chauffage (2) avec thermo- stat d’ambiance 1 Sonde externe - bornier M2 (4-5) de chaudière 2 Vanne de mélange zone basse température (QX21-N-QX22) 3 Pompe circuit basse température (QX23-N)4 Sonde circuit basse température (BX21-M) 5 Thermostat de sécurité circuit basse température (relier en série à la pompe de zone, voir par. 8.3) 6 Entrée thermostat d’ambiance (12V) zone basse température (H2-M)7 Électrovanne ou pompe zone haute température à alimentation externe8 Thermostat d’ambiance zone haute température (pour la connexion voir le paragraphe 8.1)

En utilisant le Régulateur d’Ambiance accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages sui- vants : MENU LIGNE DE PROGRAMMEPARAMÈTREVALEUR À CONFIGURERDESCRIPTIONCONFIGURATION5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 25977 Fonction entrée H5Thermostat d’ambiance CC2 Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière)6020 Fonction module d’extension 1Circuit chauffage 1Activation de la zone basse température Fonction de l’entrée H2 du module 1Thermostat d’ambiance CC1 Entrée H2 activée comme thermostat d’ambiance de la zone basse températureCIRCUIT CHAUFFAGE 1834 Temps course servomoteur Défaut 180 s Temps de fermeture de la vanne de mélangeIl est recommandé de connecter le thermostat de protection de la zone à basse température en série à la pompe 3.7104900.03 (1-11/13) 44 Section INSTALLATEUR (FR)

7. INSTALLATION DE CHAUFFAGE PAR ZONES

Lorsqu’il faut gérer des installations mélangées, il est possible d’utiliser l’accessoire AGU 2.550 pour commander des pompes/ électrovannes de zone, comme cela est illustré ci-après : Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotech- nique.

Deux zones avec unité d’ambiance circuits de chauffage (1 et 2) et 1 zone avec thermostat d’ambiance circuit de chauf- fage (3). 1 Sonde externe bornier M2 (4-5) de chaudière 5 Appareil d’ambiance circuit 2 bornier M2 (1-2-3) de chaudière 2 Électrovanne ou pompe de zone circuit 1 (QX21-N)* 6 Électrovanne ou pompe de zone circuit 3 à alimentation externe 3 Appareil d’ambiance circuit 1 bornier M2 (1-2-3) de chaudière 7Thermostat d’ambiance circuit 3 (pour la connexion voir le paragraphe 8.1)4 Électrovanne ou pompe de zone circuit 2 (QX22-N)*

• L’accessoire AGU 2.550 n’est pas en mesure de commander directement une électrovanne à 3 ls. Il faut pour cela utiliser un relais avec un contact d’échange. Les unités d’ambiance 3 et 5 sont connectées en parallèle.

Les unités d’ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. En utilisant le Régulateur d’Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants : MENU

LIGNE DE PROGRAMMEPARAMÈTREVALEUR À CONFIGURERDESCRIPTIONCONFIGURATION

5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2 5721 Circuit chauffage 3 Marche Activation di circuit de chauffage 3 5977 Fonction entrée H5Thermostat d’ambiance CC3Activation du thermostat pour le circuit 3 (bornier M1 (1-2) sur carte) 6020 Fonction module d’extension 1 Multifonction - 6030 Sortie relais QX21 module 1 Pompe CC1 Q2 Contrôle de la pompe/électrovanne du circuit 1 6031 Sortie relais QX22 module 1 Pompe CC2 Q6 Contrôle de la pompe/électrovanne du circuit 2 CIRCUIT CHAUFFAGE 1 Point de consigne départ avec thermostat d’ambiance Activation de la température de départ modulante (circuit de chauffage 1)CIRCUIT CHAUFFAGE 2 Point de consigne départ avec thermostat d’ambiance Activation de la température de départ modulante (circuit de chauffage 2) Les unités d’ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. Lorsque, en tournant le bouton B, l’afcheur visualise la température de refoulement de la chaudière au lieu de la température ambiante, cela signie que la conguration des paramètres 742 et 1042 n’a pas été effectuée correctement.45 Section INSTALLATEUR (FR) 7104900.03 (1-11/13)

Trois zones avec unité d’ambiance (circuits de chauffage 1, 2 et 3) 1 Sonde externe - bornier M2 (4-5) de chaudière 5 Appareil d’ambiance circuit 2 - bornier M2 (1-2-3) de chaudière 2 Électrovanne ou pompe de zone circuit 1 (QX21-N)* 6 Électrovanne ou pompe de zone circuit 3 (QX23-N)* 3 Appareil d’ambiance circuit 1 - bornier M2 (1-2-3) de chaudière 7 Appareil d’ambiance circuit 3 - bornier M2 (1-2-3) de chaudière 4 Électrovanne ou pompe de zone circuit 2 (QX22-N)*

• L’accessoire AGU 2.550 n’est pas en mesure de commander directement une électrovanne à 3 ls. Il faut pour cela utiliser un relais avec un contact d’échange. Les unités d’ambiance 3, 5 et 7 sont connectées en parallèle.

Les unités d’ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. En utilisant le Régulateur d’Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages suivants : MENU

LIGNE DE PROGRAMMEPARAMÈTREVALEUR À CONFIGURERDESCRIPTIONCONFIGURATION

5715 Circuit chauffage 2 Marche Activation di circuit de chauffage 2 5721 Circuit chauffage 3 Marche Activation di circuit de chauffage 3 5977 Fonction entrée H5 Sans Désactivation du thermostat sur bornier M1 (1-2) dans chaudière 6020 Fonction module d’extension 1 Multifonction - 6030 Sortie relais QX21 module 1 Pompe CC1 Q2 Contrôle de la pompe/électrovanne du circuit 1 6031 Sortie relais QX22 module 1 Pompe CC2 Q6 Contrôle de la pompe/électrovanne du circuit 2 6032 Sortie relais QX23 module 1 Pompe CC2 Q20 Contrôle de la pompe/électrovanne du circuit 3CIRCUIT CHAUFFAGE 1 Point de consigne départ avec thermostat d’ambiance Activation de la température de départ modulante (circuit de chauffage 1)CIRCUIT CHAUFFAGE 2 Point de consigne départ avec thermostat d’ambiance Activation de la température de départ modulante (circuit de chauffage 2)CIRCUIT CHAUFFAGE 3 Point de consigne départ avec thermostat d’ambiance Activation de la température de départ modulante (circuit de chauffage 3) Les unités d’ambiance peuvent contrôler directement les zones respectives en fonction de la température ambiante désirée dans les locaux. Lorsque, en tournant le bouton B, l’afcheur visualise la température de refoulement de la chaudière au lieu de la température ambiante, cela signie que la conguration des paramètres 742 e 1042 n’a pas été effectuée correctement.7104900.03 (1-11/13) 46 Section INSTALLATEUR (FR)

8. BRANCHEMENT ÉLECTRIQUE DU THERMOSTAT D’AMBIANCE

La température de fonctionnement est identique pour tous les circuits. Les relais peuvent être remplacés par des vannes équipées de micro-interrupteurs de n de course et inversement.

8.1 CAS - 1 - Branchement d’un thermostat d’ambiance simple dans une zone à haute température.

Connecter le thermostat d’ambiance au réseau de distribution élec-trique externe (230 V) qui alimentera la vanne de zone (ou pompe) et la bobine du relais et connecter le contact du relais au bornier M1 (1-2) de la chaudière.

8.2 CAS - 2 - Branchement de plusieurs thermostats d’ambiance pour une installation multizone à haute

température. Connecter les thermostats d’ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et les bobines des relais et connecter les contacts des relais en parallèle au bornier M1 (1-2) de la chaudière.

8.3 CAS - 3 - Branchement de plusieurs thermostats d’ambiance pour une installation multizone à basse

température. Connecter les thermostat d’ambiance en parallèle au réseau dedistribution électrique externe (230 V) qui alimenteront les vannes de zone (ou les pompes) et la bobine du relais et connecter le contact du relais aux bornes H2-M de l’AGU 2.550. Brancher un thermostat de protection de la zone à basse tem-pérature en série à l’alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d’anomalie.

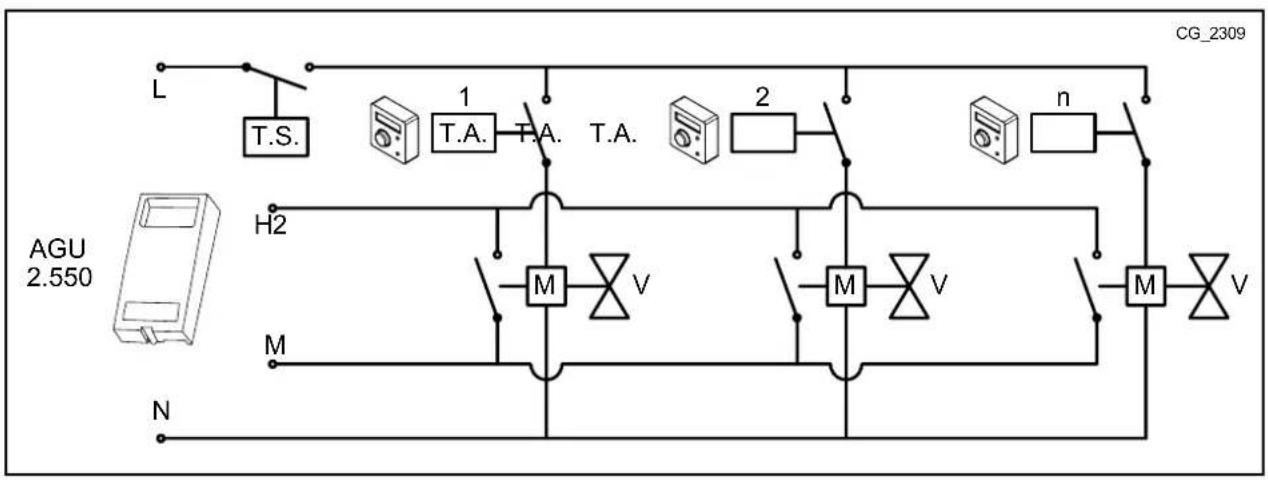

8.4 CAS - 4 - Branchement de plusieurs thermostats d’ambiance pour une installation multizone à basse

température avec micro-interrupteurs de n de course dans les vannes de zone. Connecter les thermostats d’ambiance en parallèle au réseau de distribution électrique externe (230 V) qui alimentent les van- nes de zone et brancher les contacts des micro-interrupteurs en parallèle aux bornes H2-M de l’AGU 2.550.

Brancher un thermostat de protection de la zone à basse température en série à l’alimentation des électrovannes de zone de façon à fermer complètement le circuit en cas d’anomalie.

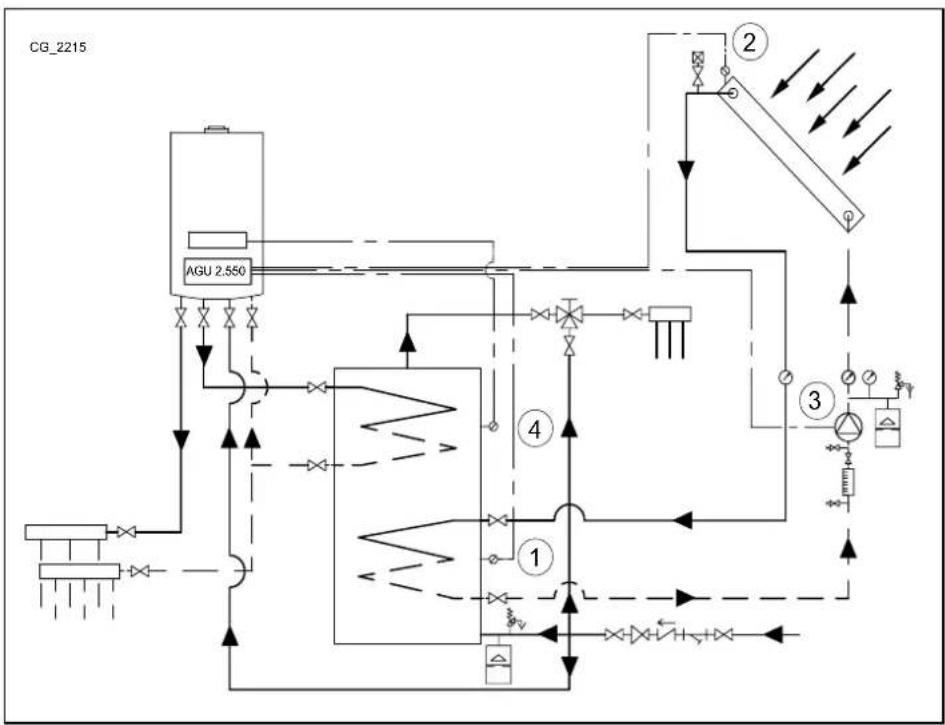

9. INSTALLATION SOLAIRE D’EAU CHAUDE SANITAIRE

Dans cette conguration, l’accessoire AGU 2.550 est en mesure de gérer la pompe du circuit solaire, la sonde du collecteur et la sonde du ballon d’eau chaude (relative au circuit solaire) selon le schéma suivant : 1 sonde ballon solaire B31 (BX22-M) 3 pompe circuit solaire Q5 (QX23-N) 2 sonde collecteur solaire B6 (BX21-M) 4 sonde ballon B3 - bornier M2 (9-10) dans chaudière

Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotech- nique. En utilisant le Régulateur d’Ambiance, accéder au menu 2, comme cela est décrit au chapitre 5, puis effectuer les réglages sui- vants : MENU LIGNE DE PROGRAMME VALEUR À CONFIGURER DESCRIPTION CONFIGURATION 6020 Solaire ECS Activation de la fonction solaire7104900.03 (1-11/13) 48 Section INSTALLATEUR (FR) Ci-après la liste des paramètres utilisables. En cas d’utilisation de panneaux solaires munis de tubes sous vide, activer la fonction de protection spécique (paramètres 3830, 3831) : MENU

LIGNE DE PROGRAMMEVALEUR DESCRIPTIONCONFIGURATION

3810 Défaut 8°C Différence de température entre collecteur et sonde solaire ballon pour activation pompe solaire 3811 Défaut 4°C Différence de température entre collecteur et sonde solaire ballon pour arrêt pompe solaire 3850 Défaut “---“ Température au-dessus de laquelle la pompe du collecteur est activée (uniquement si la température maximum du ballon n’est pas atteinte) Accéder au menu 3(paragraphe 5.2)SOLAIRE 3830 Défaut “---“ Temps maximum blocage pompe solaire si la température du collecteur atteint sa valeur maximum (paramètre 3850) dans le temps minimum de circulation (paramètre 3831) 3831 Défaut 30s Temps minimum de circulation pompe collecteur Le symbole afché signale que la pompe de l’installation solaire est en fonctionnement pour chauffer le ballon.

Éteint-protection antigel d’ambiance : la chaudière s’allume lorsque la température ambiante est < 6 °C Automatique : la température du local à chauffer dépend de la plage horaire sélectionnée Réduit : la température du local à chauffer correspond à la température mode Réduit Confort : la température du local à chauffage correspond à la température Confort - Confort - - 710 1010 1310 Température ambiante de confort °C 20 Réduite Confort maximum 712 1012 1312 Température ambiante mode Réduit °C 16 Fluide anti-gel Confort 714 1014 1314 Température ambiante mode Antigel °C 6 4 Réduite 720 1020 1320 Sélection de la courbe climatique pour sonde externe - 1,5 0,1 4

En présence de sonde externe et avec le mode de fonctionnement automatique, on a le contrôle automatique du chauffage (ON-OFF) en fonction de la température (externe) sélectionnée °C --- 8 30

Valeur minimum de départ (p. ex. avec la fonction de départ modulante active) °C 25 8 Consigne maxi

Valeur maximum de départ (p. ex. avec la fonction de départ modulante active) °C 80 Consigne mini

Température de départ en présence d’unité d’ambiance ( --- = activation départ modulant) °C 80 Consigne mini Consigne maxi

Importance de la température ambiante par rapport à la température externe et inversement (fonction inuence de l’ambiance) : --- %: climatique pure1 ÷ 99 % : climatique avec compensation ambiante 100 % : ambiante pure % 50 1 100

Différentiel d’arrêt de la chaudière en fonction de la température ambiante désirée °C 0,5 0,5 4 809 1109 1409 La pompe de la chaudière et la pompe du circuit restent actives 24h - non - - 834 1134 1434 Temps de fermeture de la vanne de mélange pour la basse température s 180 30 873 850 1150 1450 Il est recommandé d’utiliser la fonction « Manuel » - arrêt 851 1151 1451 Température de départ à laquelle la fonction sèche-chape °C 25 0 95 855 1155 1455 Température de départ actuelle de la fonction sèche-chape °C - - - 856 1156 1456 Jour de la semaine lors de l’activation de la fonction sèche-chape - - - - CR = Circuit de chauffage49 Section INSTALLATEUR (FR) 7104900.03 (1-11/13)

Valeur d’usine Minimum Maximum

Type de fonctionnement Arrêt = point de consigne égal à consigne antigel Marche = point de consigne nominal eco = préchauffage désactivé

marche - - 1610 Point de consigne nominal du circuit sanitaire °C 60 35 60 1612 Point de consigne du circuit sanitaire réduit °C 35 8 60 1620 Activation de la programmation horaire - 24h/24 - -

Type de fonctionnement de la fonction anti-légionellose : Arrêt Périodique Jour de semaine xe - arrêt - - 1641 Jours entre une fonction anti-légionellose et l’autre (1 ÷ 7) - 7 - - 1642 Jour de la fonction anti-légionellose (de lundi à dimanche) - Lundi - - 1644 Heure de début de la fonction anti-légionellose - --:-- - - 1660 Mode d’utilisation de la pompe de recirculation ECS - Libération ECS - - 1663 Température à laquelle la pompe de recirculation ECS s’arrête °C 45 8 60

Valeur d’usine 5710 Activation di circuit de chauffage 1 marche 5721 Activation di circuit de chauffage 3 arrêt

Conguration de la sonde ECS en fonction du type de chaudière (accumulation ou instantanée) 5731 Type d’actionneur pour le contrôle de la priorité ECS Vanne directionnelle 5970 Capteur de priorité ECS (pour chaudières de type instantané) - 5971 Position du contact au repos - 5973...5976 Paramètres pour la détermination du débit d’eau du prélèvement sanitaire - 5977 Entrée pour thermostat d’ambiance d’un des circuits de chauffage Thermostat d’ambiance zone 1

Multifonction : il est possible de congurer manuellement les entrées et les sorties Circuit chauffage 1, 2 ou 3 : gère une zone mélangée (1, 2 ou 3 - chapitre 6) Régulateur temp. retour : pas utilisé Solaire ECS : gère une installation solaire avec 2 sondes et une pompe (chapitre 8) Régulateur/pompe primaire : pas utilisé

6030…6038 Voir chapitre 10 - 6040…6045 Voir chapitre 10 - 6046…6068 Voir chapitre 10 - 6097 Type de sonde utilisée pour le collecteur solaire Pt 1000

Enregistrement de toutes les sondes connectées dans la sonde et dans les accessoires (paragraphe 5.2)

6212 Information producteur - 6213 Information producteur - 6215 Information producteur - 6217 Information producteur - 6230 Information producteur - 6231 Information producteur - 6704 Activation visualisation code interne oui 6705 Code interne de l’erreur actuellement présente - 6706 Phase du brûleur où l’erreur est apparue - 6710 RAZ d’une alarme externe (chapitre 10) non 6800 Dernière erreur survenue - 6805 Code interne de la dernière erreur survenue - 6806 Phase du brûleur de la dernière erreur survenue - de 6810 à 6996 Journal des erreurs précédentes - Les congurations illustrées sont valables également pour les autres relais/sondes/entrées de la carte, comme par exemple le relais QX1 (ligne 5890) ou les sondes BX2 (ligne 5931) et BX3 (ligne 5932).7104900.03 (1-11/13) 50 Section INSTALLATEUR (FR)

11. AUTRES FONCTIONS

En plus des paramétrages précédemment décrits, il est possible de congurer les entrées et les sorties en fonction des exigences de l’installation. Les exemples suivants montrent la sortie relais QX21 et la sonde BX21 de l’accessoire, mais cela est également valable pour les relais QX22, QX23 et la sonde BX22. Dans tous les cas, il est nécessaire de régler l’accessoire sur « Multifonction MENU LIGNE DE PROGRAMME PARAMÈTRE VALEUR À CONFIGURER DESCRIPTIONCONFIGURATION 6020 Fonction module d’extension 1 Multifonction Activation de la fonction solaire

11.1 POMPE DE RECIRCULATION ECS

En cas d’utilisation d’un ballon pour l’eau chaude sanitaire, il est possible de contrôler la pompe de recirculation. L’activation de la fonction est liée à la programmation horaire de l’ECS. Pour réduire les pertes de circulation, la fonction active la pompe pendant 10 minutes, suivie d’une pause de 20 minutes. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 5 :

6030 Pompe bouclage ECS Q4 Activation de la pompe de recirculation ECS ( sortie relais QX21) 6040 Sonde circulation ECS B39 Activation de la sonde de recirculation ECS (sonde BX21)

1663 d’usine = 45 °C Température circuit ECS en-dessous de laquelle la pompe est activé (consigne de recirculation)

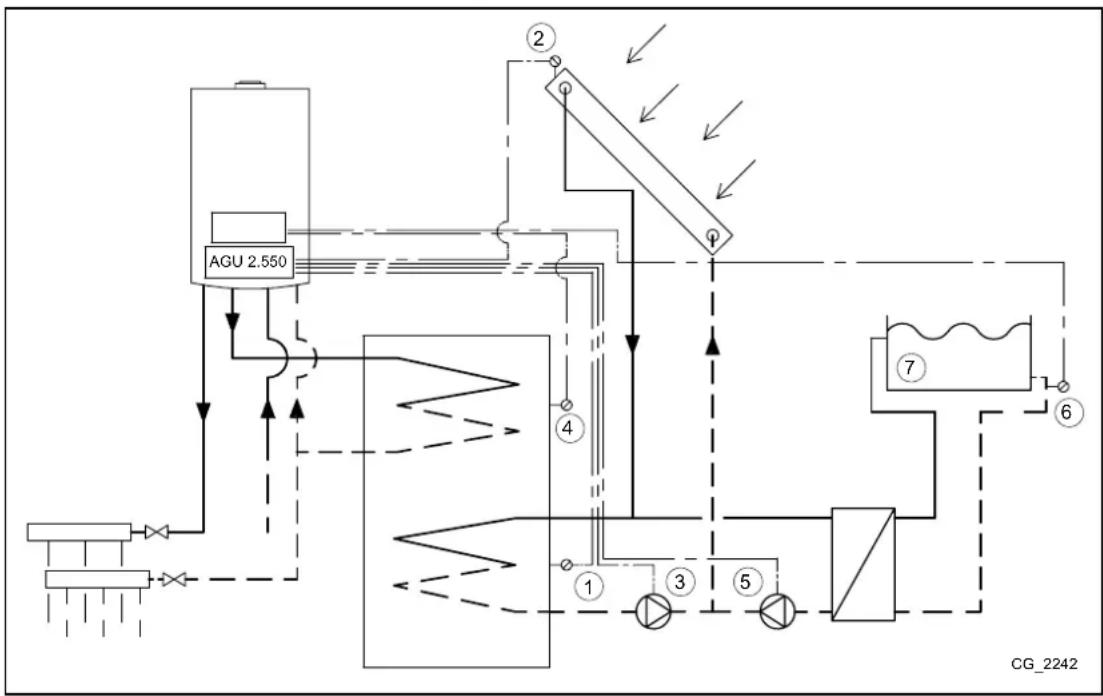

11.2 INSTALLATION SOLAIRE POUR PISCINE

Le chauffage de la piscine à l’aide de panneaux solaires peut avoir lieu de la façon suivante. 1 Sonde ballon solaire B31 (BX22-M) 5 Pompe de la piscine (QX21-N) 2 Sonde collecteur solaire B6 (BX21-M) 6 Sonde de retour chauffage piscine – bornier M2 dans chaudière 3 Pompe circuit solaire Q5 (QX23-N) 7 Piscine 4 Sonde ballon B3 - bornier M2 (9-10) de chaudière

Les schémas fournis dans cette documentation sont purement indicatifs et doivent être avalisés par une étude thermotech- nique. Effectuer la conguration comme cela est décrit au chapitre 8. Le système est maintenant conguré pour l’utilisation des panne- aux solaires pour l’eau chaude sanitaire. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 5 : MENU

LIGNE DE PROGRAMMEVALEUR DESCRIPTIONCONFIGURATION

5931 Sonde piscine B13 Activation de la sonde de la piscine (Entrée sonde BX2) 6030 Ppe/vanne piscine sol K18 Activation de la pompe pour réchauffer la piscine ( Sortie relais QX21)

EAU CHAUDE SANITAIRE

6046 Libération piscine, solaire Activation pour le chauffage de la piscine (par exemple, avec otteur ou commande manuelle) L’utilisation du contact H2 est importante car elle assure le bon fonctionnement du système en permettant l’échange de chaleur avec la piscine seulement si celle-ci le permet. S’assurer ensuite que la piscine est remplie d’eau et fonctionnelle.51 Section INSTALLATEUR (FR) 7104900.03 (1-11/13)

11.3 DEMANDE DE CHALEUR GÉNÉRALE

Une demande de chaleur générale est une demande qui ne provient pas de l’un des trois circuits de chauffage disponibles et/ou du circuit d’ECS. Cette demande est appelée demande appareil et sert pour fournir de la chaleur à des unités externes, comme par exemple pour chauffer l’eau d’une piscine. Pour activer cette fonction, il est nécessaire de procéder à la conguration suivante. Se servir du panneau de commande pour accéder au menu 2, comme cela est décrit au chapitre 5 : MENU LIGNE DE PROGRAMME

PARAMÈTRE VALEUR DESCRIPTION

CONFIGURATION 6030 Sortie relais QX21 module 1 Ppe circuit. consomm. 1 Q5 Activation de la pompe pour la demande externe 1 6046 Fonction entrée H2 module 1 Demande circuit consomm. 1 Contact pour la demande externe 1 CIRCUIT CONSOMMATEURS 1

Point de consigne température de départ chauffage circuit consomm. 1 valeur d’usine = 70 °C Température de départ chauffage pour la demande externe 1 Si la demande d’un appareil est fournie par le biais d’un signal analogique 0-10 V, il faut régler le paramètre 6046 sur « Demande appareil CR1 10V ». Il faut en outre régler la caractéristique du signal en utilisant les paramètres :

Valeur tens. 1 H2 module 1

Valeur fonct. 1 H2 module 1

Valeur tens. 2 H2 module 1

Valeur fonct. 2 H2 module 1

11.4 AUTRES CONFIGURATIONS

Ci-après d’autres congurations présentées de façon succincte : Relais QX21 Sortie d’alarme K10 Alarme (p. ex. : copropriété) Pompe primaire Q14 Pompe activée à chaque demande de chauffage ou demande externe Programme horaire 5 K13 Contact commandé par le « programme horaire aux » Demande rafraîch. K28 Demande froid par le circuit du froid 1 Remplissage d’eau K34 Vanne de chargement automatique chaudière Arrêt ventilateur K38 Commande ventilateur externe Sonde BX21 Sonde ballon stockage B4 Sonde ballon pour le chauffage (supérieur) Sonde ballon stockage B41 Sonde ballon pour le chauffage (inférieur) Sonde ballon stockage B42 Troisième sonde ballon pour chauffage (à la moitié du ballon) Entrée H2 Message erreur/alarme Signal d’alarme externe Interrupteur débit chaudière Commande uxostat de chaudière (à utiliser uniquement si elle n’est pas déjà présente dans la chaudière) Thermostat chaudière Commande thermostat de chaudière (à utiliser uniquement si elle n’est pas déjà présente dans la chaudière) Demande circ. consom.1 10V Demande externe 1 avec signal 0-10V (*) Mesure de pression 10V Mesure de pression avec signal 0-10V (*) Puissance prescrite 10V Réglage de la puissance de la chaudière en fonction du signal 0-10V (*)

• Pour pouvoir utiliser les fonctions, il est nécessaire de congurer la caractéristique du signal analogique en utilisant les paramètres présents dans le menu Conguration du Régulateur d’Ambiance :

Valeur tens. 1 H2 module 1

Valeur fonct. 1 H2 module 1

Valeur tens. 2 H2 module 1

Anomalie Description anomalie 10 Capteur sonde extérieure Circuit de chauffage activé sans aucune commande (thermostat, appareil d’ambiance ou appareil externe) ou sonde externe en panne 84 BSB, conit d’adresse 2 appareils d’ambiance ou plus congurés pour le même circuit de chauffage 98 Module additionnel 1 Accessoires AGU 2.550 non détecté ou non reconnu 99 Module additionnel 2 Accessoires AGU 2.550 non détecté ou non reconnu 373 Module additionnel 3 Accessoires AGU 2.550 non détecté ou non reconnu 30 Sonde départ 1 Sonde du circuit mélangé 1 non détectée 32 Sonde départ 2 Sonde du circuit mélangé 2 non détectée 260 Sonde départ 3 Sonde du circuit mélangé 3 non détectée 335 BX21 aucune fonction Sonde BX21 non congurée 336 BX22 aucune fonction Sonde BX22 non congurée 324 BX mêmes capteurs Deux sondes ou plus sont congurées pour la même fonction 52 Sonde ECS 2 Sonde sanitaire solaire non détectée 73 Sonde collecteur 1 Sonde collecteur solaire non détectée 57 Sonde circulation ECS Sonde de circulation ECS non détectée 243 Sonde piscine Sonde de la piscine non détectée 25 Sonde chaudière au bois Sonde de la chaudière à biomasse non détectée

Pompe chaud. Q10 absente Pompe de la chaudière à biomasse non détectée

13. CARACTÉRISTIQUES TECHNIQUES

Alimentation Tension d’alimentation 230 VCA (± 10 %) Fréquence de fonctionnement 50/60 Hz Puissance absorbée 4 VA Fusible d’alimentation (alimentation et sorties) max. 10 AT Câblage l rigide ou exible (torsadé ou à embout) - unipolaire 0,5 ÷ 2,5 mm

bipolaire 0,5 ÷ 1,5 mm

Données fonctionnelles Classe logiciel A Mode d’opération EN 60 730 1b (opération automatique) Entrées Entrée numérique H2 - très basse tension de sécurité pour contact propre - contact en basse tension - tension avec contact ouvert 12 V CC courant avec contact fermé 3 mA CC Entrée analogique H2 - très basse tension de protection - plage 0 ÷ 10 VCC résistance interne > 100 kΩ Entrée L 230 VCA (± 10%) résistance interne > 100 kΩ Entrée capteurs BX21, BX22 NTC 10k câbles de raccordement admis (cuivre) - section mm

0,25 0,5 0,75 1,0 1,5 longueur maximum m 20 40 60 80 120 Sorties Relais de sortie - plage de courant 0,02 ÷ 2 (2) A CA courant d’appel maximum 15 A pour ≤ 1 s courant maximum (pour tous les relais) 6 A CA plage de tension 24 ÷ 230 VCA (pour contact propre) Interface BSB connexion avec 2 câbles, non interchangeables longueur unité de base - dispositifs périphériques max. 150 m longueur totale max. 300 m (capacité maximum du câble 60 nF) section du câble 0,5 mm
