Termék típusa	Áramfejlesztő
Márka	Kärcher
Modell	PGG 31 (PGG 3/1 sorozat)
Folyamatos teljesítmény	2,8 kW
Maximális teljesítmény (rövid ideig)	3,0 kW
Kimenő feszültség	230 V (egyfázisú)
Frekvencia	50 Hz
Motor típusa	Egyhengeres, négyütemű, léghűtéses
Lökettérfogat	208 cm³
Üzemanyag	Ólommentes benzin, min. 86 oktán
Üzemanyagtartály kapacitása	15 L
Működési idő teljes terhelésen	6,5 óra
Motorolaj típusa	10W-30 vagy 15W-40
Olajmennyiség	0,6 L
Akkumulátor	12 V
Tömeg (üzemanyag nélkül)	52 kg
Méretek (H × Sz × M)	645 × 622 × 559 mm
Hangnyomásszint	74 dB(A)
Garantált akusztikus teljesítményszint	94 dB(A)
Védettségi fokozat	IP23M
Egyenáramú kimenet	12 V, 6 A (akkumulátor töltéséhez)
Légfilter karbantartása	50 óránként (poros környezetben 10 óránként)
Olajcsere	3 havonta vagy 50 óránként (csere)
Garancia	Az ország feltételei szerint (alkatrész és munkadíj)

Gyakran ismételt kérdések - PGG 31 Kärcher

Milyen típusú üzemanyagot használjak a Kärcher PGG 31 áramfejlesztőhöz?

Használjon ólommentes benzint, legalább 86 oktánszámmal. Ne használjon dízelt.

Hogyan indítsam el az áramfejlesztőt?

Nyissa ki az üzemanyagcsapot, tolja a szívató kart balra (hideg motor), fordítsa a kulcsot START állásba legfeljebb 5 másodpercre, majd engedje el. Indítás után tolja vissza a szívatót jobbra.

Miért nem indul a motor?

Ellenőrizze az olajszintet, nyissa ki az üzemanyagcsapot, győződjön meg, hogy van elég üzemanyag, és ellenőrizze a gyújtógyertyát (elektródatávolság 0,7-0,8 mm). Szükség esetén tisztítsa ki az ülepítőcsészét.

Hogyan cseréljem a motorolajat?

Járassa a motort, hogy felmelegedjen, majd állítsa le. Csavarja ki az olajszintmérő pálcát és a leeresztőcsavart. Gyűjtse össze a használt olajat, csavarja vissza a csavart, majd töltse fel 0,6 L 10W-30 vagy 15W-40 olajjal. Ellenőrizze a szintet a pálcával.

Hogyan tisztítsam a légfiltert?

Vegye le a filter fedelét, vegye ki a betétet, mossa le meleg vízzel és mosószerrel, öblítse le, szárítsa meg. Itassa át tiszta motorolajjal, és nyomja ki a felesleget. Szerelje vissza.

Használhatom az áramfejlesztőt beltérben?

Nem, soha ne használja beltéren vagy zárt térben. A kipufogógázok mérgezőek. Helyezze kültérre, ablakoktól és ajtóktól távol.

Hogyan tölthetek fel autóakkumulátort az áramfejlesztővel?

Csatlakoztassa le az akkumulátor negatív pólusát. Csatlakoztassa a töltőkábeleket: piros a pozitív pólusra (+), fekete a negatív pólusra (-). Dugja a kábelvégeket a generátor megfelelő kapcsaihoz. Indítsa el a generátort. Ne indítsa el a járművet töltés közben.

Mit tegyek, ha az áramfejlesztő nem termel áramot?

Ellenőrizze, hogy a főkapcsoló 1/BE állásban van-e. Ha a megszakító leoldott, várjon néhány percet, majd kapcsolja vissza.

Hogyan tároljam az áramfejlesztőt hosszú ideig?

2-12 hónapos tárolás esetén: zárja el az üzemanyagcsapot, ürítse ki a porlasztót a leeresztőcsavaron keresztül, és tisztítsa meg az ülepítőcsészét. Több mint 12 hónap esetén adjon 5-10 cm³ olajat a hengerbe, és cserélje ki az olajat.

Mik a fő karbantartási időközök?

Minden használat előtt: ellenőrizze az olajszintet és az általános állapotot. 1 hónap vagy 20 óra után: cserélje az olajat. 3 havonta vagy 50 óránként: tisztítsa a légfiltert. 6 havonta vagy 100 óránként: cserélje az olajat, tisztítsa az ülepítőcsészét, ellenőrizze a gyújtógyertyát.

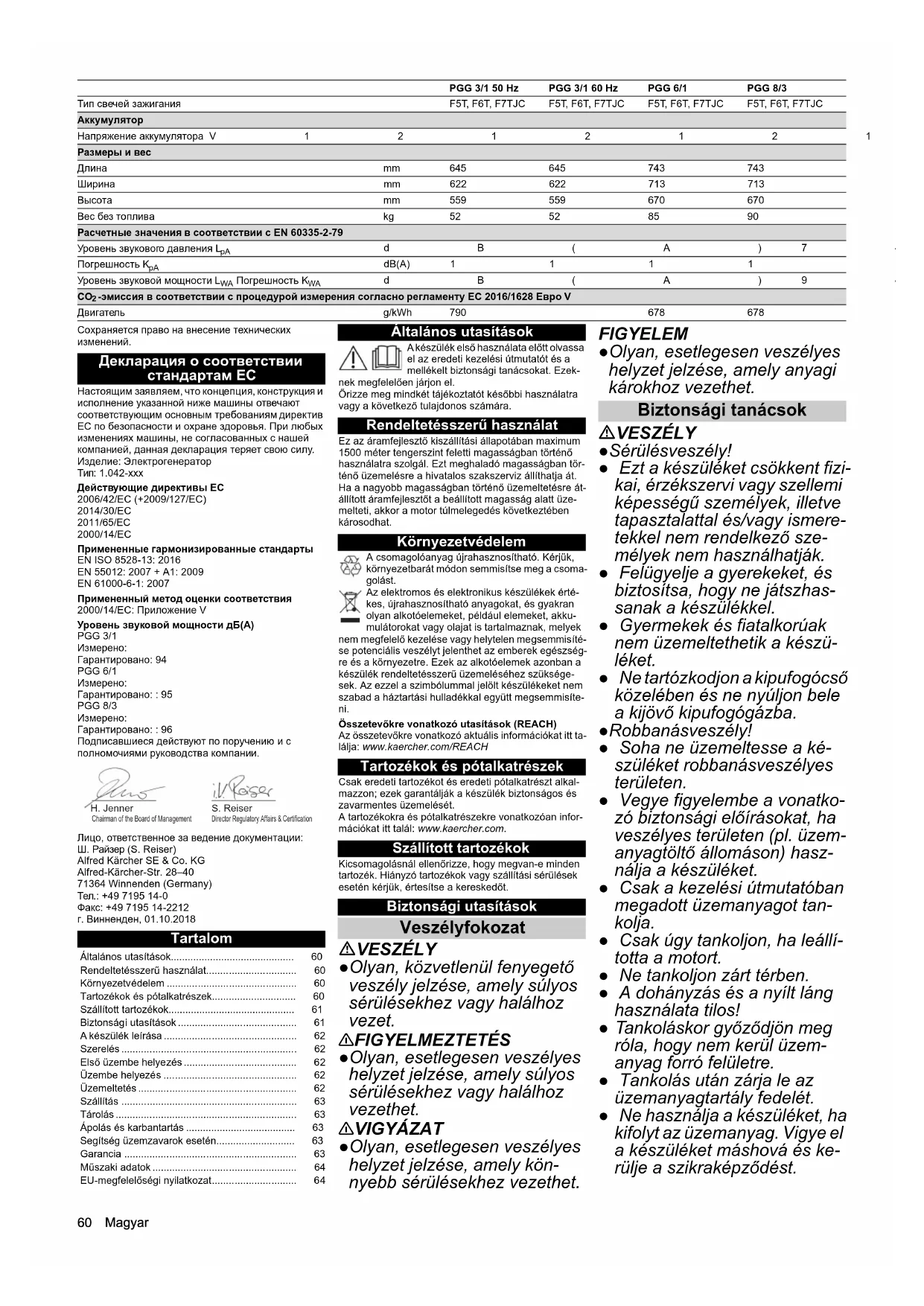

HASZNÁLATI ÚTMUTATÓ PGG 31 Kärcher

Tél. : [phone]

Általános utasítások.... 60

Rendeltetésszerű használat.... 60

Környezetvédelem 60

Tartozékok és pótalkatrészek.... 60

Szállított tartozékok.... 61

Biztonsági utasítások 61

A készülék leírása 62

Szerelés 62

Első üzembe helyezés 62

Üzembe helyezés 62

Üzemeltetés 62

Szállítás 63

Tárolás 63

Ápolás és karbantartás 63

Segítség üzemzavarok esetén.... 63

Garancia 63

Műszaki adatok 64

EU-megfelelőségi nyilatkozat.... 64

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek

Mellékelt biztonsági tanácsokat. Ezek szerint járjon el.

Őrizze meg mindkét tájékoztatót későbbi használatra

vagy a következő tulajdonos számára.

Rendeltetésszerű használat

Ez az áramfejlesztő kiszállítási állapotában maximum 1500 méter tengerszint feletti magasságban történő használatra szolgál. Ezt meghaladó magasságban történő üzemelésre a hivatalos szakszerviz állíthatja át. Ha a nagyobb magasságban történő üzemeltetésre átállított áramfejlesztőt a beállított magasság alatt üzemelteti, akkor a motor túlmelegedés következtében károsodhat.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csomagolást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket is tartalmaznak, például elemeket, akkumulátorokat vagy olajat, melyek

nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségére és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.com/REACH

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozó információkat itt talál: www.kaercher.com.

Szállított tartozékok

Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

Biztonsági utasítások

Veszélyfokozat

⚠ VESZÉLY

- Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.

⚠ FIGYELMEZTETÉS

- Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.

⚠ VIGYÁZAT

- Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.

FIGYELEM

- Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.

Biztonsági tanácsok

⚠ VESZÉLY

- Sérülésveszély!

- Ezt a készüléket csökkent fizikai, érzékszervi vagy szellemi képességű személyek, illetve tapasztalattal és/vagy ismeretekkel nem rendelkező személyek nem használhatják.

- Felügyelje a gyerekeket, és biztosítsa, hogy ne játszhassanak a készülékkel.

- Gyermekek és fiatalkorúak nem üzemeltethetik a készüléket.

- Ne tartózkodjon a kipufogócső közelében és ne nyúljon bele a kijövő kipufogógázba.

- Robbanásveszély!

- Soha ne üzemeltesse a készüléket robbanásveszélyes területen.

- Vegye figyelembe a vonatkozó biztonsági előírásokat, ha veszélyes területen (pl. üzemanyagtöltő állomáson) használja a készüléket.

- Csak a kezelési útmutatóban megadott üzemanyagot tankolja.

- Csak úgy tankoljon, ha leállította a motort.

- Ne tankoljon zárt térben.

- A dohányzás és a nyílt láng használata tilos!

- Tankoláskor győződjön meg róla, hogy nem kerül üzemanyag forró felületre.

- Tankolás után zárja le az üzemanyagtartály fedelét.

- Ne használja a készüléket, ha kifolyt az üzemanyag. Vigye el a készüléket máshová és kerülje a szikraképződést.

• Csak arra kijelölt tartályban tároljon üzemanyagot.
• Ne tartson üzemanyagot nyílt láng, vagy olyan készülékek közelében, amelyek gyújtólánggal működnek vagy szikrát gerjeszthetnek (pl. tűzhely, kazán vagy vízmelegítő).
• Ne fújjon motorindító sprayt a levegőszűrőbe. • Tűzveszély!
• Tartson legalább 2 méter távolságot az erősen gyúlékony tárgyaktól és a hangtompítótól.
• Ne használja a készüléket erdős, bokros vagy füves területen, kivéve, ha a kipufogó szikraforgóval van felszerelve.
• Ne hagyja, hogy fű vagy egyéb szennyeződés kerüljön a hűtőbordákra.
• Ne használja a készüléket, ha károsodott az üzemanyagrendszer vagy az valahol szivárog. Rendszeresen ellenőrizze az üzemanyagrendszert.
• Mielőtt eltenné a készüléket, hagyja zárt helyiségben lehűlni. Áramütés veszélye!
• A készülék működése közben ne érintse meg a gyújtógyertyát és a gyújtókábelt.
• Ne használja a készüléket esőben, hóesésben vagy öntözőberendezés közelében. Tartsa szárazon a készüléket.
• Soha ne fogja meg a hálózati csatlakozódugót vagy az aljzatot nedves kézzel.
• Ne helyezze üzembe a készüléket, ha elektromos alkatrészein nedvesség vagy jegesedés látható.
• Ne csatlakoztassa a készüléket épületek elektromos hálózatára.
• Lehetőség szerint az IEC 60245-4 szerinti gumikábellel ellátott készüléket és hosszabbítót használjon.

⚠ FIGYELMEZTETÉS

- Egészségkárosodás veszélye!

- A kipufogógázok mérgezőek. Ne lélegezze be a kipufogógázokat. Soha ne üzemeltesse a készüléket zárt helyiségben. Gondoskodjon megfelelő szellőzésről és a kipufogógázok elvezetéséről.

- Győződjön meg róla, hogy a levegőbemeneti nyílások közelében nincs kipufogógáz-kibocsátás. - Kerülje az üzemanyag, illetve motorolaj és a bőr többszöri vagy hosszabb érintkezését és ne lélegezze be a kipufogó-füstöt.

⚠ VIGYÁZAT

• Égési sérülés veszélye!
• Ne érintse meg a forró alkatrészeket, például a hangtompítót, a hengert vagy a hűtőbordákat.

Halláskárosodás veszélye!

- Ne használja a készüléket hangtompító nélkül. Rendszeresen ellenőrizze a hangtompítót és cserélje ki a sérült hangtompítót.

FIGYELEM

• Károsodás veszélye! - Csak a gyártó eredeti alkatrészeit használja. - A régi üzemanyag lerakódásokat okozhat a karburátorban és hatással lehet a motorteljesítményre. Csak új üzemanyagot használjon. - Ne állítsa át a regulátorrugókat vagy a szabályzó rudakat, hogy így befolyásolhassa a motorfordulatszámot. - Ne üzemeltesse a készüléket, ha nincs rajta levegőszűrő. - A készülék működése közben ne húzza meg az indítóbowdent. - Ügyeljen a megfelelő szellőzésre, hogy ne melegedhessen túl a készülék.

Szimbólumok a készüléken

Robbanásveszély, tűzveszély!

A benzin a szakszerűtlen kezelése következtében tüzet vagy robbanást okozhat.

Tankolás előtt helyezze üzemen kívül a motort. Ne használja a készüléket zárt helyiségben vagy részlegesen zárt területen.

A készülék használata előtt olvassa el ezt a használati utasítást.

FIGYELEM

Károsodás veszélye!

A készülék üzembe helyezése előtt ellenőrizze az olajszintet. Ha túl alacsony az olajszint, a motor leáll és kigyullad az ellenőrző lámpa. Töltse fel az olajat (az olaj típusát lásd: „Műszaki adatok”).

△FIGYELMEZTETÉS

Robbanásveszély, tűzveszély!

Tankolás előtt helyezze üzemen kívül a motort. Távolítsa el a kiömlött üzemanyagot, mielőtt üzembe helyezi a készüléket.

Ne üzemelje be a készüléket, ha az üzemanyagrendszerben szivárgás van.

△VIGYÁZAT

Forró felületek

A készülék kipufogója üzem közben nagyon felforrósodik és égési sérüléseket okozhat.

Kerülje a kipufogóval való érintkezést.

△FIGYELMEZTETÉS

Szem- és halláskárosodás veszélye! A készülék használata közben viseljen hallásvédőt és védőszemüveget.

Figyelmeztetések szimbólumai

Az akkumulátorok kezelésekor vegye figyelembe a következő figyelmeztető utasításokat:

	Vegye figyelembe az akkumulátor használati utasításában, az akkumulátoron, valamint a jelen használati utasításban foglalt útmutatásokat.
	Szemvédő viselése kötelező.
	Tartsa távola a gyermekeket a savaktól és az akkumulátortól.
	Robbanásveszély
	Tilos tűzet gyújtani, szikrát gerjeszteni, nyílt lángot használni és dohányozni!
	Marásveszély!
	Elsősegélynyújtás.
	Figyelmeztetés
	Ártalmatlanítás
	Az akkumulátort tilos a szemetesbe dobni.

A készülék leírása

A képeket és ábrákat lásd a borítón Ábra A

① Levegőszűrő ②Tolókengyel ③Berántó indító ④ Hidegindító kar ⑤Üzemanyagcsap

⑥Üzemanyagtartály

⑦ Kezelőfelület

⑧ Akkumulátor

⑨Olajszintmérő pálca

⑩Olajleeresztő csavar

⑪Üzemanyagtartály-töltésszintjelző

⑫Üzemanyagtartály-fedél

13Típustábla

14 Ellenőrzőlámpa

⑮Motor kulcsos kapcsolója

⑯Áram-védőkapcsoló

⑰ Áramkapcsok

⑱Váltakozó feszültség, áramfeszültség-mérő

⑲Teljesítménykapcsoló

20Váltakozó áramú csatlakozódugó

21 PGG 6/1: Váltakozó áramú csatlakozódugó PGG 8/3: Háromfázisú csatlakozódugó

22Földelőkapocs

Szimbólumok a készüléken

50 óránként, poros környezetben pedig 10 óránként tisztítsa meg a levegőszűrőt (lásd az „Ápolás és karbantartás/Levegőszűrő tisztítása” szakaszt).

Útmutató az olajszint ellenőrzéséhez.

Hidegindító kar

Szerelés

1. Helyezze fel a tartókengyelt a készülék keretére a mellékelt szerelőanyaggal. Ábra B

①Tolókengyel

②Tartó

③Kerék

1. Helyezze fel a kerekeket a készülék keretére a mellékelt szerelőanyaggal.
2. Helyezze fel a tartót a készülék keretére a mellékelt szerelőanyaggal.

Első üzembe helyezés

Olaj betöltése

1. Állítsa fel a készüléket vízszintesen.
2. Csavarja ki az olajszintmérő pálcát.
3. Töltse be a motorolajat.

Megjegyzés: A motorolaj nem része a szállítási terjedelemnek. Az olaj mennyisége és típusa a „Műszaki adatok” című fejezetben található.

1. Törölje le az olajszintmérő pálcát.
2. Tolja be az olajszintmérő pálcát ütközésig, de ne csavarja be.
3. Húzza ki az olajszintmérő pálcát. Az olajszintnek az olajszintmérő pálcán lévő jelzésig kell lennie.
4. Alacsony olajszint esetén töltsön után motorolajat.
5. Csavarja be és húzza meg jól az olajszintmérő pálcát.

Üzembe helyezés

Olajszint ellenőrzése

1. Állítsa a készüléket vízszintesbe.
2. Csavarja ki a nívópálcát.
3. Törölje le a nívópálcát.
4. Tolja be a nívópálcát ütközésig, de ne csavarja be.
5. Húzza ki a nívópálcát. Az olajszintnek a nívópálca jelölt részén kell lennie.
6. Alacsony olajszint esetén töltsön utána motorolajat.
7. Tekerje be és szorítsa meg a nívópálcát.

Üzemanyag tankolása

1. Olvassa le az üzemanyag-szintjelzőt.
2. Töltse fel az üzemanyagtartályt, ha az üzemanyagszintjelző alacsony töltési szintet jelez.
3. Csavarja le az üzemanyagtartály fedelét.
4. Töltsön be üzemanyagot max. a betöltőcsonk alsó széléig.
5. Helyezze vissza az üzemanyagtartály fedelét és csavarja fel jól.

Üzemeltetés

Készülék indítása

1. Nyissa ki az üzemanyagcsapot.
2. Hideg motor esetén tolja a hidegindító kart balra.
3. Fordítsa a kulcsos kapcsolót START állásba és tartsa úgy, amíg a motor be nem indul. Maximum 5 másodpercig tartsa a kulcsos kapcsolót START állásban. A következő indítási kísérletig várjon legalább 10 másodpercet.
4. Ha beindult a motor, hagyja, hogy a kulcsos kapcsoló 1/ON állásra váltson.
5. Ha beindult a motor, tolja a hidegindító kart jobbra.

Indítás berántó indítóval

1. Nyissa ki az üzemanyagcsapot.
2. Hideg motor esetén tolja a hidegindító kart balra.
3. Húzza meg lassan a berántó indítót, és húzza erősen, amíg erős ellenállást nem érez.
4. Lassan engedje vissza a berántó indítót.

FIGYELEM

Károsodás veszélye!

A gyorsan visszaugró berántó indító károkat okozhat a készüléken.

Lassan engedje vissza a berántó indítót.

1. Ha beindult a motor, tolja a hidegindító kart jobbra.

Váltóáramú berendezések csatlakoztatása

Folyamatos működés esetén a villamos készülék teljesítményfelvétele nem haladhatja meg a generátor tartós teljesítményét. Max. teljesítményel csak rövid ideig használható. A villanymotorral ellátott készülékek beindításához a néveleges teljesítmény többszöröse szükséges.

ΔVESZÉLY

Áramütés veszélye!

A villamos készülék vagy a kábel sérülése esetén a kezelő áramütést szenvedhet, amely sérülésekhez vagy halálhoz vezethet.

Ha több készüléket csatlakoztat a generátorra, akkor a generátor és minden egyes villamos készülék közé hordozható hibaáram-védelmi eszközt (PRCD-Portable Residue Current Device) kell szerelni.

1. Indítsa be a generátort.
2. Allítsa a teljesítménykapcsolót „1/OFF" állásba.
3. Dugja be a villamos készülék hálózati csatlakozódugóját a generátor csatlakozóaljzatába.
4. Ha több készüléket csatlakoztat a generátorra, akkor a generátor és minden egyes villamos készülék közé hordozható hibaáram-védelmi eszközt (PRCD-Portable Residue Current Device) kell szerelni.
5. Helyezze üzembe a villamos készüléket. Ha a készülék rendellenesen működik, pl. szabálytalanul működik vagy akadozik a működése, azonnal állítsa le a villamos készüléket, húzza ki az aljzatból és keresse meg az okot.

Gépjármű-akkumulátor feltöltése

A 12 V-os egyenáramú csatlakozó csak 12 V-os gépkocsi-ólomakkumulátor feltöltésére alkalmas. Ezt a csatlakozót nem lehet 12 V-os tápegységként villamos készülékekhez használni.

1. Csatlakoztassa le a gépkocsi mínuszkábelét (fekete) az akkumulátorról.
2. Kösse össze a töltőkábel pozitív pólusát (piros kapocs) az akkumulátor pozitív pólusával.
3. Kösse össze a pozitív pólust (piros) a töltőkábel másik végénél a generátor piros kapcsával (+ pólus).
4. Kösse össze a töltőkábel negatív pólusát (fekete) az akkumulátor negatív pólusával.
5. Kösse össze a negatív pólust (fekete) a töltőkábel másik végénél a generátor fekete kapcsával (-).
6. Indítsa be a generátort.

FIGYELEM

Károsodás veszélye!

Ha a gépkocsi motorja gépkocsi-akkumulátor töltése közben jár, az károkat okozhat a gépkocsiban vagy a generátorban.

Ne indítsa be a gépkocsit, miközben töltődik az akkumulátor.

Védőkapcsoló

Túlterhelés esetén a védőkapcsoló gomb kiugrik és megszakad a töltés.

1. Várjon néhány percet, majd nyomja vissza a gombot.

Gépjármű-akkumulátor póluscsipeszeinek leválasztása

1. Állítsa le a generátort.
2. Csatlakoztassa le a negatív pólust (fekete) a generátorról.
3. Válassza le a negatív pólus csipeszét (fekete) az akkumulátorokról.
4. Csatlakoztassa le a pozitív pólust (piros) a generátorról.
5. Válassza le a pozitív pólus csipeszét (piros) az akkumulátorokról.
6. Csatlakoztassa le a gépkocsi negatív kábelét (fekete) az akkumulátor negatív pólusáról.

A készülék kikapcsolása

1. Fordítsa el a kulcsos kapcsolót „0/OFF” állásba.
2. Zárja el az üzemanyagcsapot.

Szállítás

- Szállítás előtt fordítsa el a kulcsos kapcsolót „0/OFF” állásba és zárja el az üzemanyagcsapot.

• Fordítsa el felfelé a tolókengyelt.

- Tolja vagy húzza meg a tolókengyelt a készüléknél. - Töltés előtt várjon legalább 15 percet, hogy a motor lehűljön.

- Szállításkor tartsa vízszintesen a készüléket, hogy ne folyhasson ki az üzemanyag.

- Járműben történő szállítás esetén a készüléket a mindenkor hatályos iránymutatások szerint biztosítsa elgurulás, csúszás és felborulás ellen.

- Szállításkor vegye figyelembe a készülék súlyát.

Tárolás

△VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Raktározás során ügyeljen a készülék súlyára.

FIGYELEM

Károsodás veszélye!

Ne helyezzen nehéz tárgyakat a készülékre.

A készüléket száraz állapotban és portalanul tárolja.

Tárolási idő: 1–2 hónap

1. Adjon az üzemanyaghoz benzinstabilizátort.
2. Töltse fel az üzemanyagtartályt.

Tárolási idő: 2–12 hónap

Egyéb teendők:

1. Zárja el az üzemanyagcsapot.
2. Helyezzen egy tartályt a karburátor alá.

C ábra

① Karburátor

② Leeresztőcsavar

1. Csavarja ki a leeresztőcsavart.
2. Vezesse bele az üzemanyagot a tartályba.
3. Csavarja be és húzza meg a leeresztőcsavart.
4. Ürítse ki az ülepítőtartályt (lásd az „Ápolás és karbantartás/Ülepítőtartály tisztítása” című szakaszt).

Tárolási idő: több mint 12 hónap

Egyéb teendők

1. Csavarja ki a gyújtógyertyát.
2. 5...10 cm³ Adjon motorolajat a hengerbe.
3. Húzza meg többször lassan a berántó indítót, hogy eloszlassa az olajat a motorban.
4. Csavarja vissza a gyújtógyertyát.
5. Cserélje le az olajat (lásd az „Ápolás és karbantartás/Olajcsere" című szakaszt).
6. Húzza meg lassan a berántó indítót, amíg erős ellenállást nem érez.

Ápolás és karbantartás

△VESZÉLY

Sérülésveszély, áramütés veszélye.

A mozgó alkatrészek sérülést okozhatnak. A készülék által létrehozott elektromos feszültség halált vagy sérülést okozhat.

Karbantartási munkák előtt húzza ki a gyújtógyertya-csatlakozót és válassza le az akkumulátor csatlakozását.

△VIGYÁZAT

Égésisérülés-veszély.

A forró alkatrészek érintés esetén égési sérülést okoznak.

Várja meg, amíg a készülék lehül, mielőtt bármilyen munkát végezne rajta.

* A leírást lásd az „Üzembe helyezés” résznél.

** A leírást lásd a „Karbantartási munkák” résznél.

Karbantartási intervallum

Minden használat előtt

1. Ellenőrizze, hogy a készülék rendeltetésszerű állapotban van-e és üzembiztos-e. Ha a készülék károsodott, ne helyezze üzembe.
2. Ellenőrizze az olajszintet.
3. Ellenőrizze a levegőszűrőt. **

Havonta egyszer vagy 20 üzemóránként

1. Cserélje le az olajat. **

Háromhavonta vagy 50 üzemóránként

1. Tisztítsa meg a levegőszűrőt. ** Ha poros helyen használja, tisztítsa meg gyakrabban.

Félévente vagy 100 üzemóránként

1. Cserélje le az olajat. **
2. Tisztítsa meg az ülepítőtartályt. **
3. Ellenőrizze a gyújtógyertyát és tisztítsa meg. **
4. Tisztítsa meg a szikrafogót (nem része a szállítási terjedelemnek). **

Évente a hivatalos szakszerviz által

1. Ellenőrizze és állítsa be a szelep játékát.
2. Tisztítsa meg az üzemanyagtartályt és az üzemanyagszűrőt.

Kétévente a hivatalos szakszerviz által

1. Ellenőrizze az üzemanyag-vezetéket és szükség esetén cserélje ki.

Karbantartási munkálatok

Levegőszűrő ellenőrzése

1. Fordítsa el a reteszeket vagy csavarja ki a csavart. Ábra D

①Csavar ②Fedél ③ Levegőszűrő-betét ④Reteszelés

1. Vegye le a fedelet.
2. Ellenőrizze a levegőszűrő-betétek szennyezettségét. Szükség esetén tisztítsa meg a levegőszűrőt, illetve károsodás esetén cserélje ki (lásd „Levegőszűrő tisztítása”).
3. Helyezze fel a fedelet.
4. Zárja a reteszt vagy csavarja be és húzza meg a csavart.

Levegőszűrő tisztítása

FIGYELEM

Károsodás veszélye!

Ha nincs levegőszűrő-betét, akkor a motorba bekerülő por tönkreteheti a motort. Ne használja a készüléket levegőszűrő-betét nélkül. 1. Nyissa ki a levegőszűrőt (lásd a „Levegőszűrő ellenőrzése” címu szakaszt). 2. Vegye ki a levegőszűrő-betétet. 3. Mossa meg a levegőszűrő-betétet meleg vízben háztartási tisztítószerrel és öblítse le hideg vízzel. Megjegyzés: Környezetbarát módon ártalmatlanítsa az olajos mosóoldatot. 4. Hagyja megszáradni a levegőszűrő-betétet. 5. Itassa át a levegőszűrő-betétet tiszta motorolajjal és nyomkodja ki a felesleges olajat. 6. Helyezze be ismét a levegőszűrő-betétet. 7. Helyezze fel a fedelet. 8. Zárja be a reteszeket.

Olajcsere

Az olajcserét meleg motorral végezze el.

1. Csavarja ki az olajszintmérő pálcát.

Ábra E

①Olajszintmérő pálca ②Olajleeresztő csavar

1. Csavarja ki az olajleeresztő csavart és a tömítést, és fogja fel az olajat egy edénybe.
2. Csavarja be az olajleeresztő csavart és a tömítést, és húzza meg jól.
3. Állítsa fel a készüléket vízszintesen.
4. Mérje ki a motorolajat (az olaj típusát lásd: „Műszaki adatok”) és töltse be az olajszintmérő pálca nyílásán keresztül.
5. Ellenőrizze az olajszintet (lásd az „Üzembe helyezés” szakaszt).
6. Csavarja be és húzza meg jól az olajszintmérő pálcát.
7. Környezetbarát módon ártalmatlanítsa a hulladék olajat.

Ülepítőtartály tisztítása

Az ülepítőtartály különválasztja a vizet és a benzint.

1. Zárja el az üzemanyagcsapot.
2. Csavarja le az ülepítőtartályt.

Ábra F

①Ülepítőtartály ②Csavar

1. Vegye le az ülepítőtartályt és az O-gyűrűt.
2. Tisztítsa meg az ülepítőtartályt és az O-gyűrűt nem gyúlékony oldószerrel és hagyja megszáradni.
3. Helyezze fel az ülepítőtartályt és az O-gyűrűt és húzza meg szorosan.
4. Nyissa ki az üzemanyagcsapot.
5. Ellenőrizze a tömítést az ülepítőtartály és a karburátor között.
6. Zárja el az üzemanyagcsapot.

Gyújtógyertya ellenőrzése és tisztítása

1. Húzza le a gyújtógyertya-csatlakozófejet. Ábra G

①Gyújtógyertya csatlakozófeje ② Gyújtógyertya 2. Tisztítsa meg a gyújtógyertya környékét, hogy ne kerülhessen kosz a motorba, amikor eltávolítja a gyújtógyertyát. 3. Csavarja ki a gyújtógyertyát. 4. Cserélje ki a gyújtógyertyát, ha elhasználódtak az elektródák vagy törött a szigetelés. 5. Ellenőrizze a gyújtógyertya elektródáinak állapotát. Előírt értéke 0,70–0,8 mm. 6. Ellenőrizze a gyújtógyertya tömítését, hogy nem sérült-e.

FIGYELEM

Károsodás veszélye!

A laza gyújtógyertya túlmelegedhet és károsodhat a motor. A túl erősen meghúzott gyújtógyertya károsíthatja a motorban a menetet. A gyújtógyertya meghúzásakor vegye figyelembe az alábbi utasításokat. 7. Óvatosan csavarja be a gyújtógyertyát kézzel. Ne sértse meg a menetet. 8. Csavarja be a gyújtógyertyát a gyertya-dugókulccsal ütközésig és az alábbiak szerint húzza meg.

a A használt gyújtógyertyát 1/8 – 1/4 fordulattal húzza meg.

b Az új gyújtógyertyát 1/2 fordulattal húzza meg.

1. Helyezze fel a gyújtógyertya-csatlakozófejet.

Készülék akkumulátorának töltése

⚠ VESZÉLY

Robbanásveszély, tűzveszély!

Ha az akkumulátor mindkét pólusa csatlakoztatva van, rövidzárlat keletkezik, amely robbanást vagy tűzet okozhat.

Soha ne helyezzen fém tárgyat (pl. szerszámot) az akkumulátorra.

Sérülésveszély

Az akkumulátorok kezelésekor vegye figyelembe a biztonsági előírásokat.

Tartsa be a töltőkészülék kezelési útmutatójában foglaltakat.

△VIGYÁZAT

Egészségkárosodás veszélye!

Az ólom egészségkárosító hatású.

Ne hagyja, hogy a sebek ólommal érintkezzenek.

1. Ellenőrizze az akkumulátor savszintjét.
2. Túl alacsony savszint esetén:

a) Távolítsa el az akkumulátorcella záródugóját.

b) Töltse fel a cellát a jelzésig desztillált vízzel.

c) Helyezze vissza az akkumulátorcella záródugóját.

1. Csatlakoztassa le az akkumulátort.
2. Kösse össze a töltőkészülék pozitív pólusának vezetékét az akkumulátor pozitív pólusával.
3. Kösse össze a töltőkészülék negatív pólusának vezetékét az akkumulátor negatív pólusával.
4. Kapcsolja be a töltőkészüléket.

Segítség üzemzavarok esetén

Az elektromos alkatrészeken végzendő minden ellenőrzést és munkálatot szakemberrel végeztessen el.

A jelen fejezetben nem található üzemzavarok esetén keresse fel a felhatalmazott ügyfélszolgálatot.

A motor nem indul.

1. Nyissa ki az üzemanyagcsapot.
2. Töltsön üzemanyagot a tartályba.
3. Ellenőrizze az olajszintet és szükség esetén töltsön után olajat.
4. Ellenőrizze a gyújtógyertyát (lásd az „Ápolás és karbantartás/Gyújtógyertya ellenőrzése és tisztítása” című szakaszt).
5. Tisztítsa meg az ülepítőtartályt (lásd az „Ápolás és karbantartás/Ülepítőtartály tisztítása” című szakaszt).

A készülék nem ad le áramot

1. Állítsa a teljesítménykapcsolót „1/OFF" állásba.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben. A készüléknél felmerülő esetleges zavarokat a garanciális időn belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

		PGG 3/1 50 Hz PGG 3/1 60 Hz PGG 6/1 PGG 8/3
Generátor
Tartós teljesítmény kW 2,8 2,8 5,0 7,0
Rövid idejű max. teljesítmény	kW	3,0	3,0	5,5	7,5
cos φ		1	1	1	1
Hálózati feszültség	V	230 (2x)	220 (2x)	230 (3x)	230 (2x), 400 (1x)
Fázis	~	1	1	1	1 / 3
Frekvencia	Hz	50	60	50	50
Védettség		IP23M	IP23M	IP23M	IP23M
Szigetelőanyag-osztály		B	B	B	B
Kiviteli osztály		G1	G1	G1	G1
Egyenáram kimenet
Feszültség	V			12	12
Áramerősség	A	6	6	6	6
Belső égésű motor
Motortípus		egyhengeres	egyhengeres	egyhengeres	egyhengeres
Típus		4 ütemű	4 ütemű	4 ütemű	4 ütemű
Hűtés típusa		léghűtéses	léghűtéses	léghűtéses	léghűtéses
Lökettérfogat	cm3	208	208	389	439
Motorteljesítmény	kW/PS	5,1/6,9	5,1/6,9	9,6/13,1	11,8/16,1

			PGG 3/1 50 Hz	PGG 3/1 60 Hz	PGG 6/1	PGG 8/3
Üzemanyag típusa benzin, min. 86-os			oktánszámú	benzin, min. 86-os oktánszámú	benzin, min. 86-os oktánszámú	benzin, min. 86-os oktánszámú
Üzemanyagtartály úr	t	a	r	t	a	l
Használat időtartama tele tartály esetén, 100% teljesítmény		h	6,5	6,5	6,5	5,5
Használat időtartama tele tartály esetén, 50% teljesítmény		h	12	12	10	7
Motorolaj-mennyiség		l	0,6 0,6 1,1 1,1
Olajfajta			10 W-30	10 W-30	10 W-30	10 W-30
			15 W-40	15 W-40	15 W-40	15 W-40
Gyújtógyertya típusa			F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC	F5T, F6T, F7TJC
Akkumulátor
Telepfeszültség		V	12	12	12	12
Méretek és súlyok
Hosszúság		mm	645	645	743	743
Szélesség		mm	622	622	713	713
Magasság		mm	559	559	670	670
Tömeg üzemanyag nélkül		kg	52	52	85	90
Az EN 60335-2-79 szerint meghatározott értékek
Zajszint LpA		d	B	(	A)	7
Bizonytalansági paraméter KpA		dB(A)	1	1	1	1
L zajteljesítményszint WA + K bizonytalansági paraméter WA		d	B	(	A)	9
CO2 -kibocsátás a 2016/1628 EU rendelet mérési eljárásának megfelelően (Euro V)
Motor		g/kWh 790		678	678

A műszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

Termék: Áramfejlesztő

Típus: 1.042-xxx

Vonatkozó EU-irányelvek

2006/42/EK (+2009/127/EK)

2014/30/EU irányelv

2011/65/EU irányelv

2000/14/EK

Alkalmazott harmonizált szabványok

EN ISO 8528-13: 2016

EN 55012: 2007 + A1: 2009

EN 61000-6-1: 2007

Alkalmazott megfelelőségértékelési eljárások

Zajteljesítményszint dB(A)

PGG 3/1

Mért:

Szavatolt: 94

PGG 6/1

Mért:

Szavatolt: 95

PGG 8/3

Mért:

Szavatolt: 96

Az aláírók az ügyvezetés megbízásából és teljeskörű meghatalmazásával cselekednek.

Dokumentációs meghatalmazott:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]

Tartsa be a töltő használati útmutatóját.

⚠FIGYELEM

Egészségkárosodás

Az ólom egészségre ártalmas. Kerülje a sebek érintkezését ólommal. 1. Ellenőrizze az akkumulátor savsűrűségét. 2. Túl alacsony savsűrűség esetén: távolítsa el a cella fedelét.
