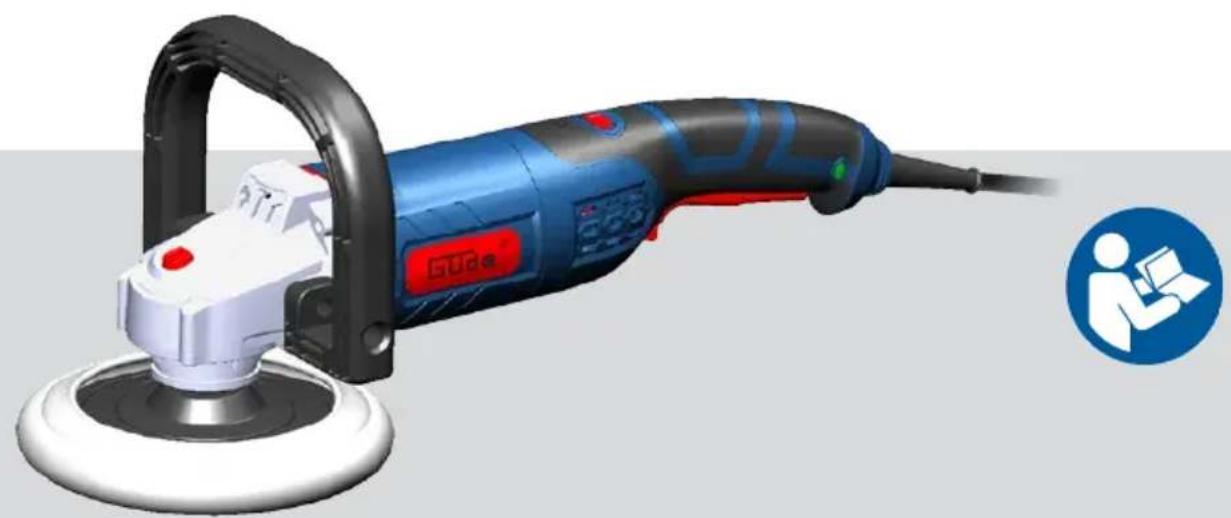

HASZNÁLATI ÚTMUTATÓ AP 1801150 E Güde

Üzembe helyezés SLO Uvedba v pogon

Szerelés SLO Montaža

Üzembe helyezés SLO Uvedba v pogon

Szerelés SLO Montaža

Üzembe helyezés SLO Uvedba v pogon

Szerelés SLO Montaža

MAGYAR Műszaki Adatok polírozó AP 180-1150 E Megrend.szám 58110 Feszültség 230 V ~ 50 Hz Névleges teljesítményfelvétel 1150 W Üresjárati fordulatszám 800 – 3000 min

Polírozó kerekek átmérője 180 mm Tengelymenet M14 Súly 2,05 kg Zajártalom adatok akusztikus nyomás szint L

88,3 dB(A) akusztikus teljesítmény szint L

99,3 dB(A) mérv szerint EN 60745; K bizonytalanság = 3 dB (A) Hallásvédő eszköz használata ajánlott! Rezgésártalom adatok Komplex rezgés adatok (Három irány vektoröss

zege) megfelelően kiderített EN 60745: Polírozás: rezegésemisszió érték a

FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket. A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására Az érték alkalmas a vibrációs terhelés felbecsülésére is. A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat azidőket is gyelembe kell venni, amikor a készülékki van kapcsolva, vagy bár működik, deténylegesen nem dolgoznak vele. Ez a teljesmunkaidőre vonatkozó vibrációs terheléstlényegesen lecsökkentheti. Vezessen be kiegészítő biztonsági intézkedéseketa ő személy, vibráció elleni védelmére, pl: az elektromos szerszámok ésberendezések műszaki karbantartá

sa, a kezek melegen tartása, s a munkafolyamatok szervezése. Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglal

koztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz

szolgálathoz. Rendeltetés szerinti használat A polírozót lakkok, fedőrétegek, műanyagok és más sima felületek polírozására használhatja. Kétséges esetben gyelembe kellvenni a tartozék gyártójának útmutatásait. Az elektromos szerszám csak száraz megmunkálásra alkalmas. A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése követ

keztében beállt károkért a gyártó nem felelős Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tün- tesse fel az alábbiadatokat: 1. A baleset színhelye, 2. A baleset típusa, 3. A sebesültek száma, 4. A sebesülések típusa Szimbólumok Figyelmeztetés / Figyelem! A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót. Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott! Hordjon védőkesztyűt! Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból.

II. védelmi osztályú elektromos szerszám.

CE jelzet Hibás és/vagy tönkrement villany, vagy elektromosgépeket át kell adni az illetékes hulladékgyűjtő telepre.D

Figyelmeztetés Olvassa el az összes biztonsági utasítást és rendelkezést. Az alábbi utasítások hibás betartása áramütés, tűz és/vagy súlyos balesetveszé- lyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést. Biztonsági útmutatások polírozóhoz Külön gyelmeztetések és tájékoztató a políro- záshoz a) Ez az elektromos kéziszerszám polírozógép

ként. Ügyeljen minden gyelmeztető jelzésre, előírásra, ábrára és adatra, amelyet az elektro- mos kéziszerszámmal együtt megkapott.Ha nem tartja be a következő előírásokat, akkor ez áramüté- shez, tűzhöz és/vagy súlyos személyi sérülésekhez vezethet. b) Ez az elektromos szerszám nem alkalmas csis

zolópapírral való csiszoláshoz, vágó- és nagyoló korongok, drótkefékkel végzendő munkákhoz. Az elektromos kéziszerszám számára elő nem irányzott használat veszélyeztetésekhez és személyi sérülésekhez vezethet. c) Ne használjon olyan tartozékokat, amelyeket a gyártó ehhez az elektromos kéziszerszámhoz nem irányzott elő és nem javasolt. Az a tény, hogy a tartozékot rögzíteni tudja az elektromos kéziszerszámra, nem garantálja annak biztonságos alkalmazását. d) Az alkalmazott szerszámalkatrész megenge

dett fordulatszámának legalább annyinak kell lennie, mint az elektromos szerszámon megadott legnagyobb fordulatszám. Az olyan tartozék, ami a megengedett fordulatszámnál gyorsabban forog, eltörhet vagy lerepülhet. e) A betétszerszám külső átmérőjének és vastagságának meg kell felelnie az Ön elektro

mos kéziszerszámán megadott méreteknek. A hibásan méretezett betétszerszámokat nem lehet megfelelően eltakarni, vagy irányítani. f) A tartozékok menetének egyeznie kell a köszörűorsó menetével. Olyan tartozékoknál, amelyek peremesen illeszkednek, a befogótüs

kéhez való furatnak a tartozékban egyeznie kell a pozicionáló csőkarima átmérőjével. Azok a tartozékok, amelyek nem illenek a készülék szerelőtüskéjére, excentrikusan mozognak, túlságo- san erősen vibrálnak, és a szerszám feletti kontroll elvesztését eredményezhetik. g) Ne használjon megrongálódott betétszerszá

mokat. Vizsgálja meg minden egyes használat előtt a betétszerszámokat: ellenőrizze, nem pattogzott-e le és nem repedt-e meg a csiszo- lókorong, nincs-e eltörve, megrepedve, vagy nagy mértékben elhasználódva a csiszoló tányér, nincsenek-e a drótkefében kilazult, vagy eltörött drótok. Ha az elektromos kéziszerszám vagy a betétszerszám leesik, vizsgálja felül, nem rongáló

dott-e meg, vagy használjon egy hibátlan betéts- zerszámot. Miután ellenőrizte, majd behelyezte a készülékbe a betétszerszámot, tartózkodjon Ön sajátmaga és minden más a közelben található személy is a forgó betétszerszám síkján kívül és járassa egy percig az elektromos kéziszerszámot a legnagyobb fordulatszámmal. A megrongálódott betétszerszámok ezalatt a próbaidő alatt általában már széttörnek. h) Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges köté

nyt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.

i) Ügyeljen arra, hogy a többi személy biz

tonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a szé- ttört betétszerszámok kirepülhetnek és a közvetlen munkaterületen kívül és személyi sérülést okozhatnak. j) Sohase tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen leállna. A forgás

ban lévő betétszerszám megérintheti a támasztó felü- letet, és Ön ennek következtében könnyen elvesztheti az uralmát az elektromos kéziszerszám felett. k) Ne járassa az elektromos kéziszerszámot, mi

közben azt a kezében tartja. A forgó betétszerszám egy véletlen érintkezés során bekaphatja a ruháját és a betétszerszám belefúródhat a testébe. l) Tisztítsa meg rendszeresen az elektromos ké

ziszerszáma szellőzőnyílásait. Mootori ventilaator tõmbab tolmu korpusesse, kuhjuv metallitolm võib põhjustada elektrilisi ohte. m) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják. n) Ne használjon olyan betétszerszámokat, amelyek alkalmazásához folyékony hűtőanyagra van szükség. Víz és egyéb folyékony hűtőanyagok alkalmazása áramütéshez vezethet. Visszarúgás és megfelelő gyelmeztető tájé

koztatók A visszarúgás a beékelődő vagy leblokkoló forgó betétszerszám, például csiszolókorong, csiszoló tányér, drótkefe stb. hirtelen reakciója. A beékelődés vagy leblokkolás a forgó betétszerszám hirtelen leállásához vezet. Ez az irányítatlan elektromos kéziszerszámot a betétszerszámnak a leblokkolási ponton fennálló forgási irányával szembeni irányban felgyorsítja.D

Ha például egy csiszolókorong beékelődik, vagy leblokkol a megmunkálásra kerülő munkadarabban, a csiszolókorongnak a munkadarabba bemerülő éle leáll és így a csiszolókorong kiugorhat vagy egy viss- zarúgást okozhat. A csiszolókorong ekkor a korong- nak a leblokkolási pontban fennálló forgásirányától függően a kezelő személy felé, vagy attól távolodva mozog. A csiszolókorongok ilyenkor el is törhetnek. Egy visszarúgás az elektromos kéziszerszám hibás vagy helytelen használatának következménye. Ezt az alábbiakban leírásra kerülő megfelelő óvatossági intézkedésekkel meg lehet gátolni. a) Tartsa szorosan fogva az elektromos kézis

zerszámot, és hozza a testét és a karjait olyan helyzetbe, amelyben fel tudja venni a visszaütő erőket. Használja mindig a pótfogantyút, amen- nyiben létezik, hogy a lehető legjobban tudjon uralkodni a visszarugási erők, illetve felfutáskor a reakciós nyomaték felett. A kezelő személy megfelelő óvatossági intézkedésekkel uralkodni tud a visszarúgási és reakcióerők felett. b) Sohase vigye a kezét a forgó betétszerszám közelébe. A betétszerszám egy visszarúgás esetén a kezéhez érhet. c) Kerülje el a testével azt a tartományt, ahová egy visszarugás az elektromos kéziszerszámot mozgatja. A visszarúgás az elektromos kéziszerszá

mot a csiszolókorongnak a leblokkolási pontban fennálló forgásirányával ellentétes irányba hajtja. d) A sarkok és élek közelében különösen óvatosan dolgozzon, akadályozza meg, hogy a betétszerszám lepattanjon a munkadarabról, vagy beékelődjön a munkadarabba. A forgó betétszerszám a sarkoknál, éleknél és lepattanás esetén könnyen beékelődik. Ez a készülék feletti uralom elvesztéséhez, vagy egy visszarúgáshoz vezet. e) Ne használjon láncfűrészlapot vagy fogazott fűrészlapot. Az ilyen szerszámalkatrészek gyakran visszacsapódást okoznak, vagy ahhoz vezetnek, hogy kontrollálhatatlanná válik az elektromos szerszám. Külön gyelmeztetések és tájékoztató a políro

záshoz a) Ne tegye lehetővé, hogy a polírozóburán laza részek, mindenekelőtt rögzítő zsinórok legyenek. Megfelelően rögzítse, vagy rövidítse le a rögzítő zsinórokat. A géppel együtt forgó laza rögzítő zsinór

ok bekaphatják a kezelő ujjait, vagy beakadhatnak a munkadarabba. További biztonsági és munkavégzési utasítások A működő készülék munkaterületére nyúlni baleset

veszélyes és tilos. A készüléket azonnal ki kell kapcsolni, ha szokatlanul erős rezgés vagy más, hibára utaló jelenség lépne fel. Vizsgálja meg a készüléket, hogy mi lehet a helytelen működés oka. Azoknál a szerszámoknál amelyeket menetes csiszo

lókkal kíván használni, győződjön meg róla, hogy a csiszoló elég hosszú ahhoz, hogy elfogadja a tengely hosszát. A készülék használata előtt vizsgálja meg, hogy a szorítóanya megfelelően meg van-e húzva. A készüléket a segédfogantyúval együtt kell hasz

nálni. A munkadarabot rögzíteni kell, amennyiben saját súlya nem tartja meg biztonságosan. A munkada

rabot soha nem szabad kézzel vezetni a korong irányába. Hálózati Csatlakoztatás Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA). A készüléket csak egyfázisú váltóáramra és a tel

jesítménytáblán megadott hálózati feszültségre csat- lakoztassa. A csatlakoztatás védőérintkező nélküli dugaszolóaljzatokra is lehetséges, mivel a készülék felépítése II. védettségi osztályú. A készüléket csak kikapcsolt állapotban szabad ismét áram alá helyezni. Karbantartás Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdugót a fali dugaljból. Javításokat és azokat a munkákat, melyeket a has

ználati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral! A műanyag részeket ne tisztítsa oldószerekkel, tűzveszélyes vagy mérgező hatású folyadékokkal. Tis

ztításhoz csak benedvesített ruhadarabot használjon. Vigyázat! A készülék tápkábelének megsérülése esetén a kapcsolódó veszélyek elkerülése érdekében cseréltesse azt ki a gyártó márkaszervizével vagy más, megfelelő szakvégzettséggel rendelkező személlyel. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Mért akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
