HASZNÁLATI ÚTMUTATÓ WIFIACMB1WT14 NEDIS

Gyors beüzemelési útmutató 36

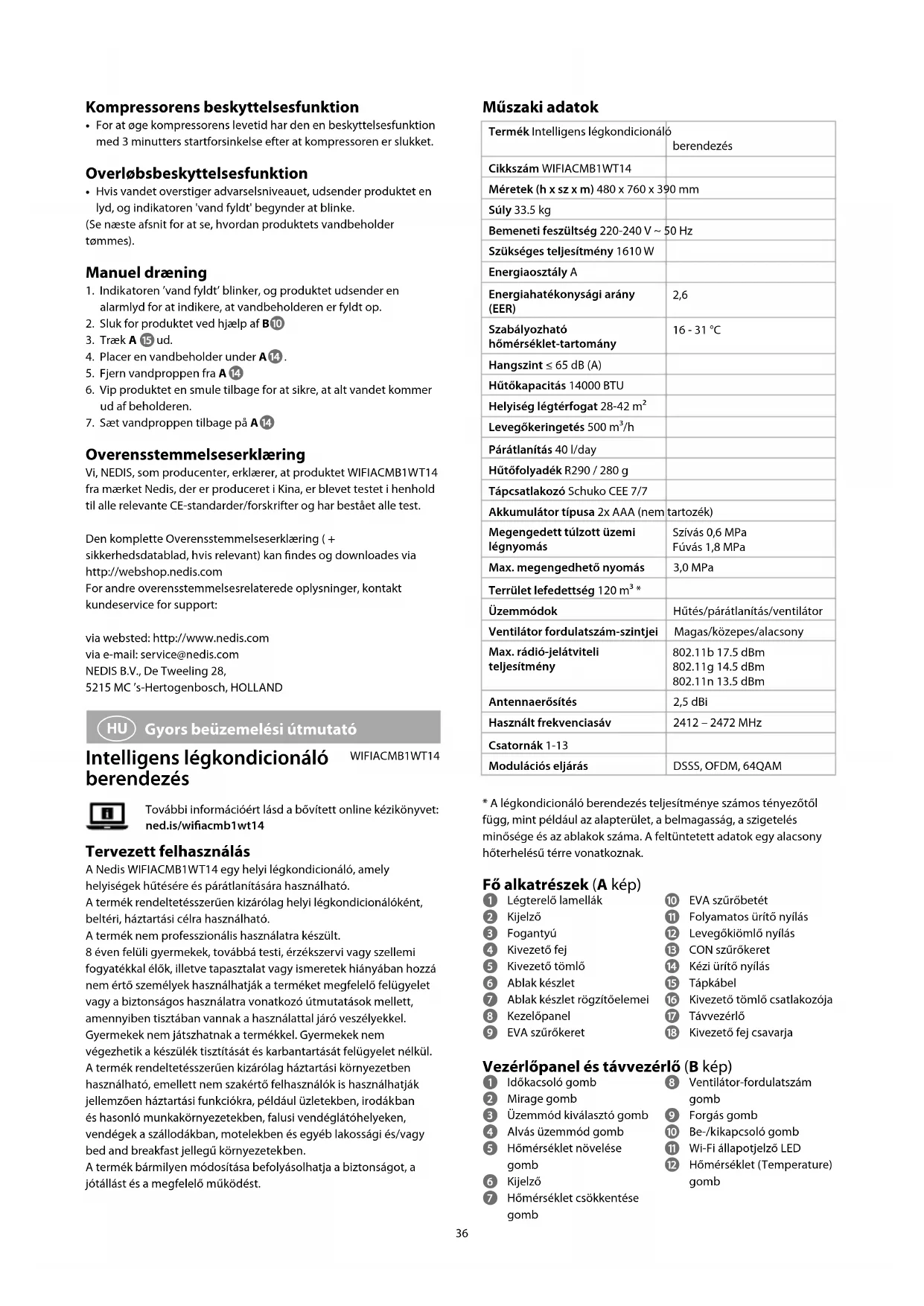

i36 Műszaki adatok Termék Intelligens légkondicionáló berendezés Cikkszám WIFIACMB1WT14 Méretek (h x sz x m) 480 x 760 x 390 mm Súly 33.5 kg Bemeneti feszültség 220-240 V ~ 50 Hz Szükséges teljesítmény 1610 W Energiaosztály A Energiahatékonysági arány (EER) 2,6 Szabályozható hőmérséklet-tartomány

Hangszint ≤ 65 dB (A) Hűtőkapacitás 14000 BTU Helyiség légtérfogat 28-42 m² Levegőkeringetés 500 m³/h Párátlanítás 40 l/day Hűtőfolyadék R290 / 280 g Tápcsatlakozó Schuko CEE 7/7 Akkumulátor típusa 2x AAA (nem tartozék) Megengedett túlzott üzemi légnyomás Szívás 0,6 MPa Fúvás 1,8 MPa Max. megengedhető nyomás 3,0 MPa Terrület lefedettség 120 m³ * Üzemmódok Hűtés/párátlanítás/ventilátor Ventilátor fordulatszám-szintjei Magas/közepes/alacsony Max. rádió-jelátviteli teljesítmény 802.11b 17.5 dBm 802.11g 14.5 dBm 802.11n 13.5 dBm Antennaerősítés 2,5 dBi Használt frekvenciasáv 2412 – 2472 MHz Csatornák 1-13 Modulációs eljárás DSSS, OFDM, 64QAM

• A légkondicionáló berendezés teljesítménye számos tényezőtől függ, mint például az alapterület, a belmagasság, a szigetelés minősége és az ablakok száma. A feltüntetett adatok egy alacsony hőterhelésű térre vonatkoznak. Fő alkatrészek (A kép) 1 Légterelő lamellák 2 Kijelző 3 Fogantyú 4 Kivezető fej 5 Kivezető tömlő 6 Ablak készlet 7 Ablak készlet rögzítőelemei 8 Kezelőpanel 9 EVA szűrőkeret q EVA szűrőbetét w Folyamatos ürítő nyílás e Levegőkiömlő nyílás r CON szűrőkeret t Kézi ürítő nyílás y Tápkábel u Kivezető tömlő csatlakozója i Távvezérlő o Kivezető fej csavarja Vezérlőpanel és távvezérlő (B kép) 1 Időkacsoló gomb 2 Mirage gomb 3 Üzemmód kiválasztó gomb 4 Alvás üzemmód gomb 5 Hőmérséklet növelése gomb 6 Kijelző 7 Hőmérséklet csökkentése gomb 8 Ventilátor-fordulatszám gomb 9 Forgás gomb q Be-/kikapcsoló gomb w Wi-Fi állapotjelző LED e Hőmérséklet (Temperature) gomb Kompressorens beskyttelsesfunktion

Gyors beüzemelési útmutató Intelligens légkondicionáló berendezés WIFIACMB1WT14 További információért lásd a bővített online kézikönyvet: ned.is/wiacmb1wt14 Tervezett felhasználás A Nedis WIFIACMB1WT14 egy helyi légkondicionáló, amely helyiségek hűtésére és párátlanítására használható. A termék rendeltetésszerűen kizárólag helyi légkondicionálóként, beltéri, háztartási célra használható. A termék nem professzionális használatra készült. 8 éven felüli gyermekek, továbbá testi, érzékszervi vagy szellemi fogyatékkal élők, illetve tapasztalat vagy ismeretek hiányában hozzá nem értő személyek használhatják a terméket megfelelő felügyelet vagy a biztonságos használatra vonatkozó útmutatások mellett, amennyiben tisztában vannak a használattal járó veszélyekkel. Gyermekek nem játszhatnak a termékkel. Gyermekek nem végezhetik a készülék tisztítását és karbantartását felügyelet nélkül. A termék rendeltetésszerűen kizárólag háztartási környezetben használható, emellett nem szakértő felhasználók is használhatják jellemzően háztartási funkciókra, például üzletekben, irodákban és hasonló munkakörnyezetekben, falusi vendéglátóhelyeken, vendégek a szállodákban, motelekben és egyéb lakossági és/vagy bed and breakfast jellegű környezetekben. A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.37

• A megfelelő elhelyezés érdekében vegye gyelembe az akkumulátoron található plusz (+) és mínusz (-) jeleket.

• Megfelelő módon ártalmatlanítsa az elemet vagy akkumulátort.

• Elem lenyelése esetén azonnal forduljon orvoshoz.

• A készüléket a mindenkori ország vezetékezési előírásainak megfelelően kell beüzemelni.

• Tisztításkor vagy a termék mozgatásakor mindig húzza ki a terméket a konnektorból

• A terméket ne a tápkábelnél fogva mozgassa.

• Ha probléma merül fel, húzza ki a termék csatlakozódugóját a hálózati csatlakozóaljzatból és más berendezésekből.

• Ne a kábelnél fogva húzza ki a terméket a csatlakozóaljból. Mindig fogja meg a dugót, és húzza ki.

• A tápkábel kihúzása előtt kapcsolja ki a főkapcsolót.

• Ne használja a terméket sérült kábellel vagy csatlakozódugóval.

• Bizonyosodjon meg arról, hogy a mindenkori területen az elektromos tápellátás váltóáramú feszültsége 220–240 V, frekvenciája pedig 50 Hz.

• Kizárólag földelt csatlakozóaljzathoz csatlakoztassa.

• Szükség esetén használjon megfelelő átmérőjű, földelt hosszabbító kábelt.

• Teljesen tekerje le a tápkábelt, és ügyeljen arra, hogy a tápkábel ne érjen a termékhez.

• Hosszabbító kábel használata esetén a lehető legrövidebbet használja, és teljesen tekerje szét.

• Ne használjon külső időkapcsolót vagy távvezérlő rendszert a termék be- vagy kikapcsolásához.

• Ügyeljen arra, hogy senki ne botoljon meg a kábelben.

• Ügyeljen arra, hogy a tápkábel ne akadjon el, és ne lógjon a munkalap peremén.

• Ne hagyja felügyelet nélkül a bekapcsolt terméket.

• Az R290 hűtőgáz megfelel az európai környezetvédelmi irányelveknek.

• Tartsa szem előtt, hogy a hűtőfolyadékok szagtalanok lehetnek.

• A terméket olyan helyre tegye, ahol nincs folyamatos gyújtóforrás (például nyílt láng, működésben lévő gáz- vagy elektromos készülék).

• A terméket csak 14 m

-nél nagyobb helyiségben helyezze el, használja és tárolja.

• A terméket csak jól szellőző területen tárolja.

• A termék tárolásakor ügyeljen a mechanikai sérülések megelőzésére.

• Ha a terméket nem szellőző területen üzemeli be, használja vagy tárolja, akkor ügyeljen arra, hogy a helyiség kialakításánál fogva megelőzhető legyen a hűtőfolyadék-szivárgás, ami tűzveszélyhez vagy robbanáshoz vezethet, ha a hűtőfolyadék elektromos fűtőtestek, kályhák vagy más gyújtóforrások hatására meggyullad.

• A hűtőfolyadék kört érintő munkálatokat vagy beavatkozásokat kizárólag olyan személy végezhet, aki rendelkezik egy iparági illetékes minősítő hatóság által kiállított, érvényes igazolással arra vonatkozóan, hogy képes a hűtőfolyadékokat biztonságosan, az iparágban általánosan elfogadott minősítési előírások szerint kezelni.

• Szervizelés csak a berendezés gyártójának ajánlásai szerint végezhető. A szakképzett személyzet segítségét igénylő karbantartási és javítási munkálatok csak gyúlékony hűtőfolyadékok használatában jártas személy felügyelete mellett végezhetők.

• A termék leolvasztásakor és tisztításakor kizárólag a gyártó vállalat által ajánlott eszközök használhatók.

• Vigyázzon, hogy a hűtőfolyadék kör egyik része se szúródjon át.

• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében. Biztonsági utasítások

FIGYELMEZTETÉS Tartalmaz egy vagy több tűzveszélyes/fokozottan tűzveszélyes alkotóelemet. Tartalmaz egy vagy több tűzveszélyes/fokozottan tűzveszélyes alkotóelemet.

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt gyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a csomagolást és ezt a dokumentumot későbbi használatra.

• A terméket csak az ebben a dokumentumban leírt módon használja.

• A termék gyermekek általi, vagy gyermekek, állatok vagy sérült személyek közelében történő használata gondos felügyeletet igényel. Ne engedje, hogy gyermekek játsszanak vele, vagy megérintsék.

• Tartsa a terméket gyermekektől távol.

• Ne használja a sérült vagy hibás terméket, helyette vigye vissza javításra vagy cserére.

• Óvja a terméket víztől, esőtől, nedvességtől vagy magas páratartalomtól.

• Ha a termék vízbe került, akkor ne érjen a termékhez vagy a vízhez.

• Kapcsolja le a hálózati áramot, és gondosan húzza ki a csatlakozódugót a hálózati csatlakozóaljzatból.

• Miután a termék vízbe vagy víz alá, vagy más folyadékokba vagy más folyadékok alá került, ne használja újra a terméket.

• Tartsa távol a terméket a hőforrásoktól. Ne helyezze a terméket forró felületekre, vagy nyílt láng közelébe.

• Ne nyúljon semmilyen tárggyal a termékbe.

• Ne ejtse le a terméket és kerülje az ütődést.

• A termék levegőbeömlő vagy -kiömlő rácsa elé ne tegyen akadályt, és ne takarja le.

• Ne szerelje szét, ne nyissa ki vagy törje szét az elemeket.

• Óvja az elemeket és akkumulátorokat a hőtől vagy tűztől. Ne tárolja közvetlen napsugárzásnak kitett helyen.

• Ne tárolja rendezetlenül a cellákat vagy elemeket dobozban vagy ókban, ahol rövidre zárhatják egymást, vagy más fémtárgyak rövidre zárhatják őket.

• Óvja a cellákat vagy elemeket a mechanikus ütésektől.

• Elemszivárgás esetén ügyeljen arra, hogy a folyadék ne érintkezzen bőrrel vagy szemmel. Érintkezés esetén mossa le az érintett területet bő vízzel, és forduljon orvoshoz.

• Egy készüléken belül ne használjon különböző gyártmányú, kapacitású, méretű vagy típusú elemeket.

• Kizárólag az ebben a dokumentumban leírt típusú eleme(ke)t használja.

• Tartsa a cellákat és az elemeket tisztán és szárazon.

• Tartsa meg az eredeti terméktájékoztatót, hogy később is fel tudja lapozni.

• Lehetőség szerint használaton kívül vegye ki az akkumulátort a felszerelésből.

• Ne vegye ki az elemet vagy akkumulátort az eredeti csomagolásából, amíg nincs szükség rá a használathoz.

• Ne használjon egyéb, nem a termékhez tervezett elemet vagy akkumulátort.

• Az elemeket vagy akkumulátorokat kizárólag a rendeltetésüknek megfelelő célra használja.

• Ha a cella vagy elem pólussarui szennyezetté válnak, törölje le őket egy tiszta, száraz kendővel.

• Gyermekek csak felügyelet mellett használhatják az elemet.38

4. Ellenőrizze, hogy a Wi-Fi jelző LED B

gyorsan villog-e, vagy a termék újraindításához tartsa lenyomva a ventilátor fordulatszám választó gombját B

5. Kövesse a Nedis SmartLife alkalmazás utasításait.

A termék megtalálása és hozzáadása után győződjön meg róla, hogy csatlakozik a termékhez.

6. Miután megtalálta és hozzáadta a terméket, nevezze át.

7. Megerősítés után az okostelefonjával vezérelheti a terméket.

Ha SmartLife ókját az Amazon Alexához és/vagy a Google Home-hoz szeretné csatlakoztatni, akkor a „Smart Life” művelet vagy készség segítségével állítsa be azt. A további részletekkel kapcsolatban lásd az Amazon vagy a Google útmutatóját. A kezelőpanel és a távvezérlő használata (B kép) Gomb Funkció Időkacsoló gomb B

Az időzítő beállításához nyomja meg a gombot. A hűtés időtartamának beállításához használja a B

Nyomja meg az előlapon található rejtett kijelző bekapcsolásához. Nyomja meg újra a kijelző kikapcsolásához. Üzemmód kiválasztó gomb B

Nyomja meg többször a megfelelő gombot az üzemmód kiválasztásához: Hűtés üzemmód / párátlanítás üzemmód / ventilátor üzemmód. Alvás üzemmód gomb

Alvó üzemmód bekapcsolása. Csak hűtés üzemmódban működik. Egy óra elteltével a beállított hőmérséklet 1 °C-ot nő, majd 2 óra után újra. Hőmérséklet növelése gomb B

Értékek növelése. Hőmérséklet csökkentése gomb B

Értékek csökkentése. Ventilátor-fordulatszám gomb B

Nyomja meg többször a kívánt fordulatszám kiválasztásához. (Alvó és páramentesítő üzemmódban nem érhető el). Forgás gomb B

Kapcsolja be vagy ki a lengést. Változtassa meg a lamellák irányát. Tápellátás gomb B

A termék be- vagy kikapcsolása. Hőmérséklet (Temperature) gomb B

Átváltás Celsius és Fahrenheit között. Fagyvédő funkció

• Ha a kivezető cső hőmérséklete túl alacsony, a termék automatikusan fagyvédelmi állapotra vált. (Csak hűtés üzemmódban működik.)

• A termék automatikusan visszatér a normál működéshez, ha a kivezető cső hőmérséklete meghatározott hőmérséklet alá csökken. A kompresszor védelmi funkciója

• A kompresszor élettartamának növelése érdekében a kompresszor kikapcsolása után 3 perces indításkésleltetési védelmi funkció lép életbe. Túlcsordulás ellen védő funkció

• Ha a vízszint meghaladja a gyelmeztetési szintet, akkor a termék hangjelzést ad le, és a „víztartály megtelt” jelzés villogni kezd. (A termék víztartályának ürítésével kapcsolatban lásd a következő bekezdéseket.) A termék beüzemelése

Helyezze a terméket stabil és sík felületre.

Kizárólag függőleges helyzetben mozgassa a terméket.

Hagyjon legalább 0,5 m helyet a levegőbeömlő és a levegőkiömlő nyílás körül, hogy biztosított legyen a jó légáramlás.

Ha a termék dőlt helyzetbe került, akkor hagyja függőlegesen állni 2 órán át, mielőtt bedugná a csatlakozódugóját.

A terméket csak 14 m

-nél nagyobb helyiségben helyezze el, használja és tárolja.

Tartsa távol a terméket gyúlékony tárgyaktól, pl. bútoroktól, függönyöktől és hasonlóktól.

Ne takarja el a szellőzőnyílásokat, és hagyjon elég helyet a termék körül.

1. Csatlakoztassa a tápkábelt A

a hálózati csatlakozóaljzathoz. A kivezetés összeszerelése (C kép)

Csak a kapott kivezető tömlőt használja.

Ne takarja el a kivezető tömlőt, mert ez túlmelegedést okozhat.

1. Szerelje össze a kivezető tömlőt A

, a kivezető fejjel A

és a kivezető tömlő csatlakozójával A

2. Csatlakoztassa az A

részt a levegőkimenethez A

3. Hosszabbítsa meg az A

Ne csavarja meg a kivezető tömlőt.

Ügyeljen arra, hogy a kivezető tömlő ne törjön meg.

4. Szerelje össze az ablak készletet A

a rögzítőelemekkel A

részt az ablaknyílásba.

Az ablakkészlet elhelyezhető vízszintes és függőleges irányban.

részbe, és rögzítse a kivezető fej csavarjával A

A folyamatos ürítés összeszerelése (opcionális)

Csak páramentesítési és fűtési üzemmódban működik.

1. Nyissa ki a folyamatos ürítés kimenetét A

2. Csatlakoztassa az A

részt egy víztartályhoz vagy ürítő rendszerhez (nem tartozék). Az elemek behelyezése a távirányítóba

1. Csúsztassa le az akkumulátorfoglalat fedelét a távirányító

2. Helyezzen be 2 AAA típusú akkumulátort.

3. Csúsztassa vissza a helyére az akkumulátorfoglalat fedelét az A

részen A SmartLife alkalmazás telepítése

1. Töltse le a Nedis Smartlife alkalmazást Android vagy iOS

telefonjára a Google Play vagy az Apple App Store áruházból.

2. Nyissa meg a Nedis Smartlife alkalmazást a telefonján.

3. A mobiltelefonszámával vagy az e-mail címével hozzon létre egy

ókot, és érintse meg a Tovább gombot.

4. Egy ellenőrző kódot kap a mobiltelefonjára vagy e-mail címére.

5. Adja meg a kapott ellenőrző kódot.

6. Hozzon létre egy jelszót, és érintse meg a Kész gombot.

7. Érintse meg a Kezdőlap hozzáadása gombot egy SmartHome

kezdőlap létrehozásához.

8. Adja meg a tartózkodási helyét, válassza ki a csatlakoztatni kívánt

helyiségeket, és érintse meg a Kész gombot. Termék hozzáadása a Nedis SmartLife alkalmazáshoz

1. Kapcsolja be a terméket.

2. Koppintson a + részre a Nedis SmartLife alkalmazásban.

3. A listából válassza ki a hozzáadni kívánt készüléket.39

1. A „víztartály megtelt” jelzés villog, és a termék egy riasztási

hangjelzés leadásával jelzi, hogy a víztartály megtelt.

2. Kapcsolja ki a terméket a B

4. Helyezzen egy víztartályt az A

5. Távolítsa el az A

6. Billentse kissé hátra a terméket, hogy a víz biztosan kifolyjon a

7. Helyezze vissza a vízdugót az A

részre Megfelelőségi nyilatkozat A NEDIS mint a gyártó kijelentjük, hogy Kína területén gyártott WIFIACMB1WT14 márkájú Nedis terméket az összes releváns CE- szabvány/ -szabályozás szerint teszteltük, és megfelelt azoknak. A teljes megfelelőségi nyilatkozat (+ anyagbiztonsági adatlap, ha van) megtalálható és letölthető a következő weboldalról: http:// webshop.nedis.com Egyéb megfelelőségre vonatkozó információkért vegye fel a kapcsolatot ügyfélszolgálatunkkal: weboldalunkon: http://www.nedis.com e-mailben: service@nedis.com NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLLANDIA
