HASZNÁLATI ÚTMUTATÓ QH4001 Concept

• Ne használja a terméket az ebben az útmutatóban leírtaktól eltérően.

• Az első használat előtt távolítson el a készülékről minden csomagoló- és marketinganyagot.

• Ellenőrizze, hogy a csatlakoztatott feszültség megfelel-e a típuscímkén megadott értékeknek. Ne csatlakoztassa a készüléket elosztóhoz vagy hosszabbítóhoz.

• Ne használja ezt a készüléket olyan programmal, időzítővel vagy egyéb eszközzel, ami a készüléket automatikusan bekapcsolja, mert ha a készülék le van takarva, vagy nem megfelelően van elhelyezve, tüzet okozhat.

• A készüléket csak stabil, hőálló felületre tegye, más hőforrásoktól távol.

• Amikor csatlakoztatja az elektromos hálózatba, vagy kihúzza a hálózatból, a funkciókapcsolónak OFF (0/Kikapcsolt) állásban kell lennie

• A készüléket soha ne a kábelnél fogva húzza ki az aljzatból, hanem fogja meg a csatlakozót, és úgy húzza ki.

• A készüléket nem szabad közvetlenül a hálózati aljzat alá tenni.

• A készüléket úgy kell elhelyezni, hogy a csatlakozója mindig elérhető legyen.

• Tartsa be a biztonságos, legalább 100 cm távolságot a gyúlékony anyagoktól, pl. bútortól, függönytől, takarótól, papírtól, ruházattól stb.

• Ne használja a készüléket 4 m²-nél kisebb területű helyiségben.34 35 HUHU QH4000|QH4001 QH4000|QH4001

• Soha ne tegyen semmit a légkimenetbe. Ez rövidzárlatot okozhat, és kárt tehet a készülékben.

• A tápkábelt ne hajlítsa meg, és ne tegyen rá nehéz tárgyakat. Ez rövidzárlatot okozhat.

• A légbemeneti és -kimeneti rácsokat hagyja szabadon (legalább 100cm a készülék előtt és 50 cm mögötte).

• Figyelem! A kimeneti rács a működés során akár 80 °C fölé is felmelegedhet. Ne érjen hozzá, égési sérülést okozhat.

• Ne helyezze át a készüléket, ha be van kapcsolva vagy forró.

• Ne érjen hozzá a forró felülethez. Használja a fogantyúkat és gombokat.

• Ne engedje, hogy gyermekek vagy cselekvőképtelen személyek hozzáférjenek a készülékhez.

• Csökkent mozgásképességgel, csökkent érzékszervi képességekkel vagy nem megfelelő szellemi alkalmassággal bíró, valamint a használati útmutatót nem ismerő személyek csak felelős, a kezelést ismerő személy felügyelete alatt használhatják a készüléket.

• Legyen különösen óvatos, ha a készüléket gyermekek közelében használja.

• Ne engedje, hogy a készüléket játékra használják.

• Ne takarja le a készüléket, mert túlmelegedhet. Ne használja mosott ruha szárításához.

• Ne akasszon semmit a készülékre, és ne tegyen semmit elé.

• Ne használja a terméket az ebben az útmutatóban leírtaktól eltérően.

• A készüléket kizárólag álló helyzetben szabad használni.

• Ne használja a készüléket zuhany, kád, mosdó vagy medence közelében.

• Ne használja a készüléket olyan környezetben, ahol robbanékony gázok vagy gyúlékony anyagok (oldószer, lakk, ragasztó stb.) találhatóak.

• Tisztítás előtt és használat után kapcsolja ki a készüléket, húzza ki az aljzatból, és várja meg, míg kihűl.

• Tartsa tisztán a készüléket, vigyázzon, nehogy idegen tárgy kerüljön a rácsok nyílásaiba. Rövidzárlatot vagy tüzet okozhat, vagy kárt tehet akészülékben.

• A készülék tisztításához ne használjon durva és kémiailag agresszív anyagokat.

• Ne használja a készüléket sérült kábellel vagy csatlakozóval, haladéktalanul javíttassa ki a hibát szakszervizben.

• Ne használja a készüléket, ha nem működik megfelelően, ha leesett, megsérült vagy nedves lett. Megvizsgálás és javítás céljából vigye szakszervizbe.

• A készüléket ne használja a szabadban.

• A készülék csak háztartási használatra alkalmas, kereskedelmi használatra nem való.

• Ne nyúljon a készülékhez nedves vagy vizes kézzel.

• Se a tápkábelt, se a csatlakozót, se a készüléket ne merítse vízbe vagy más folyadékba.

• A készüléket nem szabad járművekben használni.

• Ne javítsa maga a készüléket. Forduljon szakszervizhez.

• Ezt a készüléket csak 8 évnél idősebb gyerekek használhatják, és olyan csökkent fizikai vagy mentális képességű személyek, akik felügyelet alatt vannak, vagy ismertették velük a készülék biztonságos használati módját és tisztában vannak az esetleges veszélyekkel. A felhasználói karbantartást és tisztítást gyerekek nem végezhetik, ha nem idősebbek 8évnél, és nincsenek felügyelet alatt. A 8 évnél fiatalabb gyerekeket tartsa távol a készüléktől és a vezetékektől. A gyerekeknek tilos a készülékkel játszani.

• A 3 évnél fiatalabb gyermekeket meg kell akadályozni benne, hogy hozzáférjenek a készülékhez, ha nincsenek folyamatos ellenőrzés alatt.

• FIGYELMEZTETÉS: A készülék egyes részei nagyon forrók lehetnek, és égési sérülést okozhatnak. Legyen különösen óvatos sérülékeny személyek vagy gyermekek jelenlétében.

• 3 és 8 év közti gyermekek csak akkor kapcsolhatják be vagy ki a készüléket, ha a készülék a helyén van vagy megfelelő pozícióba van felszerelve, és ellenőrzés alatt vannak, vagy kellő útmutatást kaptak arról, hogyan kell biztonságosan használni a készüléket, és értik az ezzel kapcsolatos kockázatokat. 3 és 8 év közti gyermekek nem csatlakoztathatják akészüléket a konnektorba, nem kezelhetik, nem tisztíthatják, és nem végezhetnek rajta felhasználói karbantartást.

• Ez a termék csak jól szigetelt helyiségekben való használatra vagy alkalmi használatra alkalmas. Ha nem tartja be a gyártó utasításait, az esetleges javításra nem vonatkozik a jótállás.36 37 HUHU QH4000|QH4001 QH4000|QH4001

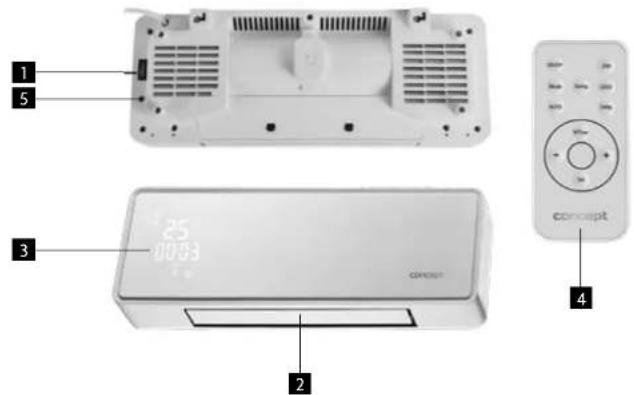

1 Főkapcsoló 0/I (be/ki) 2 Kimeneti rács 3 Kijelző 4 Távirányító 5 START/STOP gomb (kézi bekapcsolás távirányító használata nélkül)

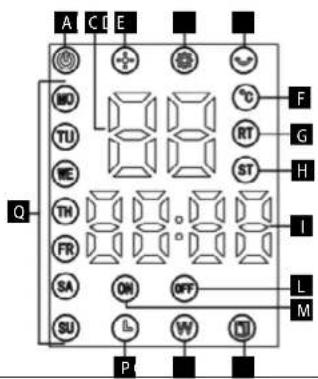

Kijelző A Tápellátás B Hőmérséklet C Minimális teljesítmény D Maximális teljesítmény E Oszcilláció F Hőmérséklet kijelző G Környezeti hőmérséklet H Beállított hőmérséklet I Óra/Perc L Kikapcsolásjelző M Bekapcsolásjelző N Nyitott ablak funkció O Heti program P Napi időzítő Q A hét napjai (MO = hétfő, TU = kedd, WE = szerda, TH = csütörtök, FR = péntek, SA = szombat, SU = vasárnap) A B C D E

Távirányító 1a On/Off (Be/Ki) 2b A teljesítmény beállítása 3c Nyitott ablak funkció 4d Oszcilláció 5e Napi időzítő 6f Gyerekzár funkció 7g A heti program hőmérséklete 8h Heti program 9i + gomb 10l – gomb 11m Az idő és a dátum beállítása A távirányítót elemmel együtt szállítjuk (CR2025, 3Vtípus). Használat előtt távolítsa el a védőfóliát. A KÉSZÜLÉK FALRA SZERELÉSE Ezt a készüléket falra szerelésre tervezték. Felszerelését csak szakképzett személy végezheti. A felszerelés előtt bizonyosodjon meg róla, hogy a telepítés helyén nincsenek elektromos kábelek vagy vízvezetékcsövek. A készüléket legalább 2 méterre a talajtól, 25 cm-re a helyiség sarkától és 20 cm-re a mennyezettől helyezze el. A légkimenet nyílásainak lefelé kell nézniük (ld. 1. ábra) Fúrjon a falba két lyukat a készülék hátoldalán lévő, akasztásra szolgáló nyílásoknak megfelelően (ld. 2. ábra). A lyukakba tegyen tiplit, és csavarjon beléjük csavarokat, amelyek 5 mm-re emelkedjenek ki a lyukból. A készüléket akassza a csavarokra, és győződjön meg róla, hogy megfelelően fel van-e szerelve.

1. Mielőtt a készüléket csatlakoztatja a hálózatba, bizonyosodjon meg róla, hogy az I/O főkapcsoló O (kikapcsolt)

állapotban van. 2. Tegye a fűtőventilátort egy szilárd, stabil felületre, és kapcsolja a főkapcsolót I (bekapcsolt) állásba. Megszólal egy hangjelzés, és a készülék készenléti üzemmódban van.

3. A távirányító On/Off gombjával vagy közvetlenül a készüléken lévő START/STOP gombbal kapcsolja be

afűtőventilátort – munkaüzemmód. Az idő és a dátum beállítása (csak munkaüzemmódban)

1. Nyomja meg a Set (11m) gombot, és a +/- gombokkal (9i/10l) állítsa be a napot.

2. Nyomja meg újra a Set (11m) gombot, és a +/- gombokkal (9i/10l) állítsa be az órát.

3. Nyomja meg harmadszor a Set (11m) gombot, és a +/- gombokkal (9i/10l) állítsa be a percet.

4. Nyomja meg negyedszer a Set (11m) gombot – az idő és a dátum el van mentve.

Megjegyzés: Ha az egyes gombnyomások között 5 másodpercnél több idő telik el, az aktuális beállítás automatikusan elmentésre kerül. Figyelmeztetés: Ha a készüléket az I/O főkapcsolóval kapcsolja ki, ha áramkimaradás történik, ha kihúzza a vezetéket az aljzatból, az idő- ás dátumbeállítás elvész. A kézi üzemelési mód beállítása (csak munkaüzemmódban)

1. Nyomja meg az On/Off (1a) gombot, és kapcsolja a készüléket munkaüzemmódba.

2. A Mode (2b) gombbal válassza ki a kívánt üzemmódot:

- Meleg levegő, 1000 W (C) teljesítmény - Forró levegő, 2000 W (D) teljesítmény - Ventilátor funkció (nincs ikon a kijelzőn)

3. A Swing (4d) gomb megnyomásával aktiválja/deaktiválja a levegő automatikus oszcillációját.

Az automatikus üzemelési mód beállítása (csak munkaüzemmódban) Ebben az üzemmódban a készülék a beállított és a környező helyiség hőmérsékletének különbsége alapján automatikusan kiválasztja a megfelelő üzemmódot.

1. A +/- (9i/10l) gombok megnyomásával választhatja ki a kívánt hőmérsékletet 10 és 49 °C között. A beállítás közben

aktív a ST (H) ikon.

2. A választás 5 másodperc elteltével elmentésre kerül. Az ST (H) ikon kialszik, kigyullad az RT (G) ikon

3. A deaktiváláshoz nyomja meg a Mode (2b) gombot, és válassza ki a kívánt üzemmódot (min/max/ventilátor)

Megjegyzés: Ha a levegő hőmérséklete a beállított hőmérsékletnél 2 fokkal alacsonyabbra süllyed, a fűtőventilátor automatikusan meleg légáramlás üzemmódra kapcsol (1000 W). Ha a levegő hőmérséklete a beállított hőmérsékletnél 4 fokkal alacsonyabbra süllyed, a fűtőventilátor automatikusan forró légáramlás üzemmódra kapcsol (2000 W). Ha ahőmérséklet a beállítottnál 1 vagy több fokkal magasabbra emelkedik, a fűtőventilátor hideg légáramlatra kapcsol. A napi időzítő beállítása (csak munkaüzemmódban)

1. Nyomja meg a 24H (5e) gombot, és további nyomogatásával állítsa be a kívánt kikapcsolási időt (1 – 24 óra).

2. A napi időzítő akkor aktív, ha a kijelzőn világít az óra ikon (P).

3. Az időzítő deaktiválásához nyomja meg újra a 24H (5e) gombot, amíg a kijelzőn az időadat nem 00, az óraikon (P)

nem aktív. A heti időzítő beállítása (csak munkaüzemmódban) A heti időzítő lehetővé teszi, hogy a hőmérsékletet és az üzemmódot a hét minden egyes napjára beállítsa.

1. Nyomja meg a W-Timer (8h) gombot, és a +/- gombokkal (9i/10l) válassza ki a napot (MO-SU).

2. Nyomja meg másodszor a W-Timer (8h) gombot, és a +/- gombokkal (9i/10l) válassza ki bekapcsolás óráját (00-

3. Nyomja meg harmadszor a W-Timer (8h) gombot, és a +/- gombokkal (9i/10l) válassza ki a bekapcsolás percét

4. Nyomja meg negyedszer a W-Timer (8h) gombot, és a +/- gombokkal (9i/10l) válassza ki a kikapcsolás óráját

5. Nyomja meg az ötödik a W-Timer (8h) gombot, és a +/- gombokkal (9i/10l) válassza ki a kikapcsolás percét (00-

6. Várjon 5 másodpercig, és a W (O) ikon aktív.

Megjegyzés: Ilyen módon állíthatja be a hét minden napját.

7. A hőmérséklet beállításához nyomja meg a Delay (7g) és a +/- (9i/10l) gombokat, és válassza ki a kívánt

hőmérsékletet (10-49 °C)

8. A heti időzítő akkor aktív, ha a kijelzőn ég a W (O) ikon, és az ON/OFF (L/M) aktuális állapota látható a kijelzőn.

9. A heti időzítő kikapcsolásához nyomja meg a W-Timer (8h) gombot. Az W, ON (OFF) ikonok ekkor nem aktívak.

Figyelmeztetés: Ha a készüléket az I/O főkapcsolóval kapcsolja ki, ha áramkimaradás történik, ha kihúzza a vezetéket az aljzatból, az idő- ás dátumbeállítás elvész. Figyelmeztetés: Ha több mint 5 másodperc eltelik, az aktuális választás automatikusan mentésre kerül. A nyitott ablak funkció beállítása (csak munkaüzemmódban) Ez a funkció megszakítja a készülék működését, ha a környezet hőmérséklete 1 perc alatt 3 °C-ot süllyed.

1. Aktiválásához nyomja meg az AUTO (3c) gombot. A nyitott ablak ikon (P) megjelenik a kijelzőn.

2. A kikapcsolásához nyomja meg az AUTO (3c) gombot. A nyitott ablak ikon (P) kialszik.

A gyerekzár beállítása (csak munkaüzemmódban)

1. Aktiválásához nyomja meg a Lock (6f) gombot. A kijelzőn csak egyetlen ikon (A) világít.

2. Ebben az üzemmódban csak az ON/OFF (1a) és a Lock (6f) gomb működik.

3. A kikapcsolásához nyomja meg újra a Lock (6f) gombot.40 41

HUHU QH4000|QH4001 QH4000|QH4001 Elektromos helyi fűtőtestek adatainak táblázata P A modell azonosítója/-i: QH4000/4001_BPT-2000B 5406L Paraméter Jel Érték Egység Paraméter Egység Névleges hőteljesítmény A hőmérséklet megadásának módja, csak elektromos akkumulációs fűtőtest esetén (válasszon egyet) Névleges hőteljesítmény Pnom 2,0 kW Az akkumulált hő kézi szabályozása beépített termosztáttal [nem] Minimális fűtőteljesítmény (megadott) Pmin 1,0 kW Az akkumulált hő kézi szabályozása a helyiség hőmérséklete és/vagy a külső hőmérséklet függvényében [nem] Maximális állandó fűtőteljesítmény Pmax 2,0 kW Az akkumulált hő elektronikus szabályozása a helyiség hőmérséklete és/vagy a külső hőmérséklet függvényében [nem] Kiegészítő áramfogyasztás Hőkimenet ventilátor segítségével [nem] Névleges fűtőteljesítmény mellett elmax 0 kW A hőkimenet / hőszabályozás típusa a helyiségben (válasszon egyet) Minimális fűtőteljesítmény mellett elmin 0 kW Egyfokos hőkimenet hőszabályozás nélküli helyiségben [nem] Készenléti módban elSB 0,0005 kW Két vagy több kézzel beállított fok hőszabályozás nélküli helyiségben [nem] Mechanikus termosztáttal történő hőszabályozás ahelyiségben [nem] Elektronikus hőszabályozással a helyiségben [nem] Elektronikus hőszabályozás a helyiségben napi időzítővel [nem] Elektronikus hőszabályozás a helyiségben heti időzítővel [igen] Egyéb szabályozási lehetőségek (több opcióból lehet választani) Hőszabályozás a helyiségben személy jelenlétének érzékelésével [nem] Hőszabályozás a helyiségben nyitott ablak érzékelésével [igen] Távszabályozás lehetőségével [nem] Adaptív bekapcsolás lehetőségével [nem] Az üzemidő korlátozásával [igen] Infravörös érzékelővel [nem] Kapcsolati adatok: Jindrich Valenta – Concept Vysokomytska 1800 565 01 Chocen, CZECH REPUBLIC Megjegyzés: Az elektromos helyi fűtőtestek fűtésének mért szezonális energetikai hatékonysága nem lehet rosszabb, mint az egység névleges fűtőteljesítménye melletti deklarált érték. Valamennyi helyi fűtőtest szezonális energetikai hatékonysága a kereskedelmiek kivételével, ηs (%) 38

TISZTÍTÁS ÉS KARBANTARTÁS

Figyelem! A készülék tisztítása előtt húzza ki a tápkábelt az elektromos hálózatból! Győződjön meg róla, hogy a készülék már kihűlt! A készülék felszínének tisztításához csak nedves rongyot használjon, ne használjon semmilyen tisztítószert vagy kemény tárgyakat, mert megsérülhet a készülék felülete! Tisztítsa meg és ellenőrizze gyakran a készülék bemeneti és kimeneti rácsait, ezzel elősegítheti a készülék jó működését, és megelőzheti túlmelegedését. A készülékben leülepedett port kifújhatja vagy porszívóval kiszívhatja. Soha ne tisztítsa a készüléket folyó víz alatt, ne öblítse le, és ne merítse vízbe! FIGYELMEZTETÉS a tisztításhoz: Ne használjon benzint, benzolt, oldószert, agresszív tisztítószereket stb., mert akészülék meghibásodhat. Soha ne használjon alkoholt vagy oldószert.

A készülék biztonsági kapcsolóval van ellátva, ami túlmelegedés esetén megszakítja a fűtőegység tápellátását, majd kihűlés után újra bekapcsolja. Ha normál használat során ilyesmire kerül sor, ellenőrizze a bemeneti és kimeneti rácsok tisztaságát, esetleg helyezze át a készüléket, hogy javuljon a légáramlás a készülékben és körülötte. SZERVIZ Nagyobb mértékű, vagy a termék belső részeire is vonatkozó karbantartást vagy javítást szakembernek vagy szakszerviznek kell elvégeznie.

• Lehetőleg gondoskodjon a csomagolóanyagok és a régi készülék újrahasznosításáról.

• A készülék dobozát a szelektív gyűjtőbe dobhatja.

• A polietilén (PE) műanyagzacskókat adja le újrahasznosítható anyagokat gyűjtő helyen. A készülék újrahasznosítása élettartama végén: Ez a készülék az európai Elektromos hulladékról és elektromos berendezésekről (WEEE) szóló 2012/19/ EU irányelvnek megfelelően van megjelölve. A terméken vagy a csomagolásán található szimbólum jelzi, hogy a termék nem tartozik a vegyes háztartási hulladék közé. El kell vinni olyan helyre, ahol az elektromos és elektronikus hulladékot gyűjtik újrahasznosítás céljából. A termék megfelelő módon történő megsemmisítésének biztosításával megakadályozza a környezetet és az emberi egészséget veszélyeztető negatív hatásokat, amelyeket a nem megfelelő hulladék-megsemmisítés okozhatna. A megsemmisítést a hulladékgazdálkodási előírásoknak megfelelően kell végrehajtani. A termék újrahasznosítására vonatkozó részletesebb információkért forduljon az illetékes helyi hivatalhoz, a háztartási hulladék megsemmisítésével foglalkozó szolgáltatóhoz, vagy az üzlethez, ahol aterméket vásárolta. Ez a termék teljesíti minden rá vonatkozó EU-irányelv alapkövetelményeit. A szövegben, a kivitelben és a műszaki jellemzőkben előzetes figyelmeztetés nélkül sor kerülhet változtatásokra, minden módosításra vonatkozó jog fenntartva.43

Garanciális feltételek

A gyártó (ill. forgalmazó) a garanciális időszak alatt jótállást vállal a terméknek a vonatkozó műszaki szabványokban és feltételekben meghatározott tulajdonságaira. A jótállási idő a termék fogyasztó általi megvásárlásától számított 24 hónap. A fogyasztó a jótállás keretében jogosult a hibák (ld. alább) térítésmentes, időszerű és megfelelő elhárítására, illetve, amennyiben az a hiba jellegéből adódóan nem adekvát, jogosult a termék hibás részeinek cseréjére. A termékre vonatkozó cserejog vagy az elállás az adásvételi szerződéstől csak a jogszabályi feltételek betartásával és kizárólag akkor érvényesíthető, ha atermék nincs túlságosan elhasználva vagy megsérülve. A garancia érvényesítésének feltételei:

• a termék használati utasításában található valamennyi utasítás betartása,

• a termék vásárlását igazoló bizonylat bemutatása. A fogyasztó a termék meghibásodása esetén annál az eladónál érvényesítheti a garanciális jogait, akinél aterméket vásárolta. A javításra való jog a vásárlás helyszínén vagy valamelyik márkaszervizben érvényesíthető, amelyek listája a termék csomagolásán vagy az interneten, a www. my-concept.com címen található. Ha a fogyasztó nem a legközelebbi márkaszervizt választja, akkor az emiatt keletkezett magasabb költségeket ő viseli. A fogyasztónak szóló figyelmeztetés A fogyasztó köteles a termék kifizetését igazoló bizonylatot megőrizni. A termék reklamációjához a terméket gondosan meg kell tisztítani, és biztonságosan be kell csomagolni, nehogy megsérülhessen az esetleges márkaszervizbe szállítás során. A szennyezett termék átvételét az eladó elutasíthatja, illetve adott esetben kiszámlázhatja afogyasztónak a termék tisztítási költségeit. A gyártó (ill. forgalmazó) fenntartja a jogot arra, hogy a jogosulatlan reklamációkkal kapcsolatos költségeket ne térítse meg, valamint hogy a reklamálónak kiszámlázza a reklamáció jogosultságának kivizsgálásával, valamint megoldásával kapcsolatos elengedhetetlen költségeket. A termék díjmentes javítására, ill. a termék visszaváltására való jog nem érvényesíthető az alábbi esetekben:

• ha a termék használati utasításában feltüntetett telepítési, üzemeltetési és kezelési feltételeket nem tartották be,

• ha a meghibásodás mechanikai, hő- vagy vegyi sérülés miatt, rövidzárlat, hálózati túlfeszültség vagy hibás telepítés miatt következett be,

• ha a meghibásodás harmadik személy szakszerűtlen beavatkozása miatt következett be,

• ha a meghibásodás vis major ok miatt következett be,

• ha a meghibásodás a nem megfelelő vagy szakszerűtlen karbantartás miatt következett be, amely nem tesz eleget a használati utasításban foglaltaknak, beleértve a vízkő és egyéb üledékek miatti meghibásodást,

• ha a termék vagy annak részei a rendeltetésszerű használat során elhasználódtak,

• ha a rendeltetésszerű használat során afűtőfelületek elszíneződtek, vagy az egyéb felületek megkarcolódtak,

• ha a napsugárzás, hősugárzás, vízkő vagy egyéb üledékek miatt optikai vagy funkcionális változásokra került sor,

• ha letelt a termék valamely alkatrészének, pl. akkumulátor, izzó stb. élettartama A keletkezett hiba jellegének megállapítására kizárólag a gyártó, forgalmazó, márkaszerviz, ill. adott esetben bírósági szakértő jogosult, nem pedig az eladó vagy afogyasztó.
