HASZNÁLATI ÚTMUTATÓ VS5051 Concept

Állványos ventilátor

Köszönjük, hogy Concept terméket vásárolt, és kívánjuk, hogy készülékünket hosszú ideig és megelégedéssel használja!

A készülék első használatba vétele előtt figyelmesen olvassa el a használati utasítást, és örizze meg azt későbbi használatra is! Gondoskodjon róla, hogy a készüléket használó többi személy is elolvassa a használati utasítást!

Müszaki paraméterek
Feszültség 220–240 V ~ 50 Hz
Teljesítményfelvétel 40 W
Zajszint <65 dB(A)

Kettős vagy megerősített szigeteléssel

FONTOS BIZTONSÁGI ELŐÍRÁSOK

• A készüléket csak a használati utasításban leírtaknak megfelelően használja.
• Az első bekapcsolás előtt távolítson el a készülékről minden csomagolóanyagot és reklámanyagot.
• A készüléket csak a címkén feltüntetett értéknek megfelelő tápfeszültséghez szabad csatlakoztatni.
• A készüléket csakis stabil felületre, más hőforrásoktól távol állítsa fel.
• A működő vagy hálózathoz csatlakoztatott készüléket ne hagyja felügyelet nélkül.
• A készülék funkciógombját az elektromos hálózathoz csatlakoztatás, vagy a konnektorból való kihúzás előtt állítsa 0 (kikapcsolva) állásba.
• A hálózati csatlakozódugót tilos a vezetéknél fogva kihúzni a konnektorból – a művelethez fogja meg a csatlakozódugót.
• A készüléket gyermekek és magatehetetlen személyek nem használhatják; a készüléket tölük távol működtesse.
• A készüléket mozgáskorlátozott, érzékszervileg vagy szellemileg fogyatékos, valamint a használati utasítást nem ismerő személyek csak felelősségteljes, a készülék használatát ismerő személy felügyelete mellett használhatják.
• Legyen nagyon körültekintő, amikor a készüléket gyermekek közelében üzemelteti.
• A készülék nem játék, ne engedje, hogy azzal gyermekek játsszanak.
• Soha ne dugja át az ujját, ceruzát, vagy egyéb tárgyakat a propellert védő rácson keresztül.
• Soha ne használja a ventilátort védőrácsok nélkül.

21

HU

concept

concept

HU

• Kisgyermekeket és beteg személyeket ne tegyen ki közvetlen légáramlásnak.
• Ne takarja le a készüléket.
• A készülékre ne akasszon semmit, és elé se helyezzen tárgyakat.
• A készüléket csak álló helyzetben szabad üzemeltetni.
• Ne használja a készüléket fürdőkád, zuhanyzó, mosdó vagy medence közelében.
• A készüléket ne használja párás, vagy poros környezetben.
• Ne működtesse a készüléket gyúlékony gázokat tartalmazó levegőjű környezetben vagy éghető anyagok közelében (oldószerek, lakkok, ragasztók stb.).
• A készülék összeszerelése, vagy szétszerelése előtt mindig húzza ki alhálózati vezetéket a konnektorból.
• A készüléket tisztítás előtt és használat után kapcsolja le, a csatlakozódugót pedig húzza ki a konnektorból.
• A készüléket tartsa tisztán, ügyeljen arra, hogy a rácsok nyílásaiba idegen tárgy ne jusson be. Ezek komoly sérülést, rövidzárlatot, a készülék megkárosodását, illetve tüzet okozhatnak.
• A készüléket tilos durva szemcséjű, karcoló vagy maró hatású tisztútószerekkel tisztítani.
• Amennyiben a készülék hálózati vezetéke vagy csatlakozódugója megsérült, a készüléket ne használja, hanem haladéktalanul vigye szakservizbe javításra.
• Amennyiben a készülék nem működik megfelelően, leesett, megsérült vagy vizbe esett, ne működtesse. Vigye márkaszervizbe javításra vagy ellenőrzésre.
• A készüléket ne használja a szabadban.
• A készülék csak háztartásban használható, kereskedelmi célú használatra nem alkalmas.
• A készüléket ne fogja meg nedves vagy vizes kézzel.
• A készüléket, a hálózati vezetéket, vagy a csatlakozódugót tilos vízbe vagy más folyadékba mártani.
• Ne próbálja megjavítani a meghibásodott készüléket. Forduljon almárkaszervizhez.

- A készüléket legalább 8 éves gyermekek, valamint csökkent žikai, értelmi vagy mentális képességű, illetve megfelelő tapasztalatok és ismeretek híján lévő személyek akkor használhatják, ha számukra biztosítják a felügyeletet és az útmutatást a készülék biztonságos használatára vonatkozóan, és ha megértik az ezzel járó veszélyeket. A gyermekek ne játsszanak a készülékkel. A tisztítást és a felhasználói karbantartást nem végezhetik gyermekek felügyelet nélkül.

A gyártó utasításainak be nem tartása a garancia megszünésével járl

A KÉSZÜLÉK LEÍRÁSA

1. Elülsö védörács
2. Anvacsayan
3. Propeller
4. Védörács anyacsavaria
5. Hátsó vědőrács
6. Készülékház
7. Resbokmaz
8. Telzorhánw
9. KARSHI
10. Aliment
11. Alapzat
12. Talioritművulansolá
13. Teljesítménykapicsím
14. Állyány anvacsavaria
15. Anvany anyacsavalja
16. Orzcalláció kancsolói

1 3 4 6 9 11 7 8 10

HU

concept

concept

HU

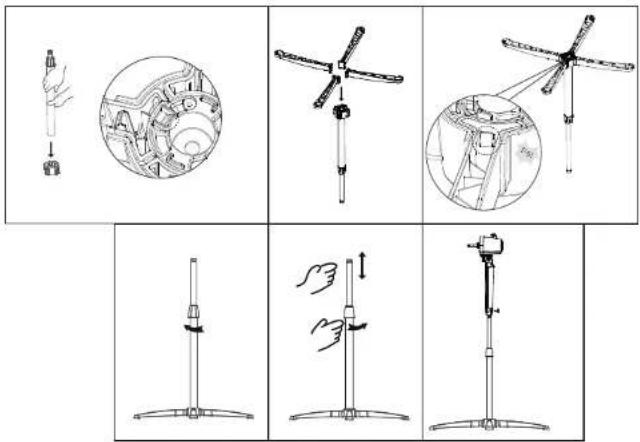

ÖSSZESZERELÉS

FIGYELMEZTETÉSI

A készülék összeszerelése, vagy szétszerelése előtt mindig húzza ki a hálózati vezetéket a konnektorból. A ventilátort csakis felszerelt elülső és hátsó védőráccsal szabad használni (1), (5).

1. Szerelje össze az alapzatot és rögzítse a teleszkópcsőt.
2. Helyezze a készülékházat a teleszkópcsőre.

1. Helyezze a hátsó védőrácsot (5) a meghajtóegységre úgy, hogy a meghajtóegység csapjai illeszkedjenek a rács nyilásaival. A védőrács anyacsavarral (4) rögzítse azt.
2. Helyezze a ventilátor propellerét (3) a motor tengelyére úgy, hogy a propeller barázdái illeszkedjenek a tengely bütykeihez.
3. A propellert rögzítse az anyacsavarral (2) az óramutató járásával ellentétes irányba tekerve.
4. Illessze az elülső védörácsot a rögzítőgyűrűhöz úgy, hogy a rács élei is illeszkedjenek a gyűrű belső oldalán lévő barázdákhoz.
5. Húzza meg rögzítógyűrű csavart.

HASZNÁLATI UTASÍTÁS

Minden használat előtt győződjön meg róla, hogy a hálózati vezeték rendben van.

1. A készüléket stabil felületen vagy a padlón állítsa fel, úgy, hogy ne tudjon felborulni.
2. Teljesen bontsa szét az összetekert hálózati vezetéket.
3. Állítsa be a ventilátor kívánt dölésszögét (1. ábra). Beállitáskor az egyes fokok kattogását fogja hallani.
4. Az állvány rögzítőanya (12) meglazításával és a teleszkópcső (7) kihúzásával állítsa be a ventilátor kívánt magasságát (2. ábra).
5. A csatlakozódugót dugja a konnektorba.
6. A teljesítménykapcsolóval állítsa be a kívánt teljesítményt
   0 – kikapcsolva, 1 – kis teljesitmény, 2 – közepes teljesitmény, 3 – legnagyobb teljesitmény.
7. Az oszcilláció kapcsoló kihúzásával megállítja működés közben a ventilátor vízszintes mozgását (3. ábra). A kapcsoló visszanyomásával az oszcilláciot beindítja.
8. Használat után a kapcsolót fordítsa 0 állásba, a csatlakozódugót pedig húzza ki a konnektorból.

TISZTÍTÁS ÉS KARBANTARTÁS

FIGYELEMI!

A készülék tisztításának megkezdése előtt a hálózati vezetéket húzza ki a konnektorból!

A tisztításhoz csak vízzel megnedvesített, puha ruhát használjon, tisztítószereket és karcoló hatású anyagokat ne, mert azok megkarcolhatják a készülék felületét!

A készülék védőrácsait tartsa tisztán, azokat rendszeresen törölje meg, hogy a készülék megfelelően működhessen. A készüléket folyó víz alatt tisztítani, vízben öblögetni vagy vízbe mártani tilos!

A ventilátor szétszerelése az összeszereléssel ellentétes sorrendben történik.

SZERVIZ

A jelentősebb karbantartásokat és javításokat – amelyek a készülék megbontásával jámak – csak a szakszerviz végezheti ell!

KÖRNYEZETVÉDELEM

- A csomagolóanyagokat és a régi háztartási gépeket adja le az újrafeldolgozással foglalkozó gyűjtőhelyeken.

- A készülék kartondobozát a papírhulladék-gyűjtő konténerbe dobja kl!

- A műanyag zacskókat (PE) tegye a műanyagok hulladékgyűjtő konténerébe!

Használt elektromos és elektronikus berendezések megsemmisítése

Ez a készülék az európai Elektromos hulladékról és elektromos berendezésekról (WEE) szóló 2012/19/EU irányelnek megfelelően van megjelölve. Ez a jelzés a terméken vagy a kisérő dokumentációban azt jelzi, hogy az elektromos vagy elektronikus termék nem dolbató háztartási hulladék közé. A helyes megesmemisítéshez és újrafelhasználáshoz ezen termékeket a kijelóll hulladékgyűjtő helyre adja le! Az EU orszgaíban vagy más európai országokban a termekek vixszzavalthatók az eladóhelyen, azonos új termék vássárlásanál. A termék helyes megesmemisítésével segít megelőzni az élókörnyezetre és emberi egészégre kockázatos lehetségeles veszélyek kialakulását, amelyek a hulladék helytelen kezelesesevel adódhatnának. További részletekról erdéklödjön a helyi hatósagnál, vagy a legközelebbi gyűjtőhelyen! Az liyen fajta hulladék helytelen megesmemítése a helyi előírásokkal összhangban birsággal sujthatól

Ez a termék teljesiti minden rá vonatkozó EU irányelv alapvető követelményét.

Változtatások a szövegben, kivitelben és műszaki jellemzökben előzetes fi gyelmeztetés nélkül történhetnek és minden módosításra vonatkozó jog fenntartva.
