MANUALE UTENTE VS5051 Concept

Ventilatore a piantana estivo

Ventilador de pie

Grazie per aver acquisito il prodotto di marchio Concept e vi auguriamo che vi dia la massima soddisfazione per tutta la durata della sua vita utile.

Si consiglia di leggere attentamente l'intero manuale d'uso prima di procedere al primo uso dell'apparecchio stesso. Conservare bene il manuale d'uso. Provvedere che tutte le persone addette all'uso del prodotto facciano la conoscenza del manuale d'uso.

Parametri tecnici
Tensione 220–240 V – 50 Hz
Potenza assorbita 40 W
Rumorosità <65 dB(A)

Isolamento doppio o rinforzato

AVVERTIMENTI IMPORTANTI

• Non utilizzare il prodotto in modo diverso da quello descritto nel presente manuale d'uso.
• Eliminare completamente tutti gli imballi e materiali pubblicitari prima di utilizzare l'apparecchio per la prima volta.
• Verificare se la tensione della rete corrisponde ai valori riportati sull'etichetta del prodotto.
• Posizionare l'apparecchio su una superficie stabile e resistente al caldo, lontano dalle fonti di calore.
• Non lasciare l'apparecchio incustodito se accesso, eventualmente connesso alla rete.
• Al momento di connessione /sconnessione dell'apparecchio alla rete di corrente il selettore delle funzioni deve essere in posizione 0 (spento).
• Allo staccare dell'apparecchio dalla presa di corrente non tirare mai il cavo di alimentazione, bensì prendere la spina in mano e staccarla estraendola
• Non permettere ai bambini, né alle persone incapaci di volere e di intendere, di manipolare con l'apparecchio, utilizzarlo fuori dalla loro portata.
• Le persone con la mobilità e/o la percezione ridotte, mentalmente inadatte oppure le persone non istruite in merito all'uso devono utilizzare l'apparecchio solo in presenza di una persona responsabile e istruita in merito.
• Prestare la maggiore attenzione se l'apparecchio è utilizzato in presenza dei bambini.
  • Non permettere che l'apparecchio sia utilizzato come giocatolo.

51

IT

concept

concept

IT

• Non mettere mai le dita, matite né altri oggetti dentro la griglia che protegge la ventola.
• Non utilizzare mail il ventilatore senza le griglie protettive.
• Non esporre mai bambini piccoli né persone malate alla corrente di aria generata dal ventilatore.
  • Non coprire l'apparecchio.
• Non appendere nulla sull'apparecchio, non mettere niente davanti allo stesso.
• L'apparecchio deve essere utilizzato solo ed esclusivamente in posizione eretta.
• Non utilizzare l'apparecchio nelle vicinanze dell'angolo doccia, della vasca da bagno, del lavandino e/o della piscina.
  • Non utilizzare l'apparecchio negli ambienti umidi e polverosi.
• Non utilizzare l'apparecchio nell'ambiente a rischio di esplosione (in presenza di solventi, vernici, colle etc.).
• Prima di montare o smontare l'apparecchio staccare il cavo di alimentazione dalla presa di corrente.
• Prima di procedere alla pulizia dell'apparecchio staccare il cavo di alimentazione dalla rete.
• Mantenere l'apparecchio pulito, non permettere che gli oggetti estranei entrino nelle aperture della griglia. Tali oggetti potrebbero causare il cortocircuito, l'incendio o gli infortuni gravi.
• Per pulire l'apparecchio non adoperare gli agenti chimici aggressivi e abrasivi.
• Non utilizzare l'apparecchio se il cavo di alimentazione o la spina risultano danneggiati, il tale difetto deve essere riparato da un'officina autorizzata.
• Non utilizzare l'apparecchio se non funziona correttamente ossia se caduto per terra o se è stato immerso nell'acqua o in un altro liquido. In tal caso bisogna far esaminare l'apparecchio ed eventualmente farlo riparare da un'officina autorizzata.
• Non utilizzare l'apparecchio all'aperto, né all'esterno in generale.
• L'apparecchio di vostro possesso è adatto solo per uso domestico, non per uso commerciale.
• Non utilizzare l'apparecchio se si hanno le mani bagnate.

• Non immergere il cavo di alimentazione, la spina o l'apparecchio stesso nell'acqua o in un altro liquido.

• Non procedere mai alla riparazione dell'apparecchio. Rivolgersi sempre ad un'officina autorizzata.

• L'apparecchio può essere utilizzato dai bambini d'età superiore a 8 anni. Le persone di capacità fisiche e mentali ridotte e/o non pratiche possono utilizzare l'apparecchio solo in presenza delle persone istruite e informate sugli eventuali rischi uniti all'uso. La pulizia e la manutenzione dell'apparecchio non deve essere effettuata dai bambini se essi sono d'età inferiore a 8 anni o se non presente una persona esperta. I bambini d'età inferiore a 8 anni devono stare lontano dalla portata dell'apparecchio e dal suo cavo di alimentazione. L'apparecchio non è un giocatolo e come tale non deve essere utilizzato.

L'eventuale danno causato dal mancato rispetto delle indicazioni previste dal produttore non può essere coperto dalla garanzia.

DESCRIZIONE DEL PRODOTTO

1. Griglia protettiva anteriore
2. Dado
3. Ventola
4. Dado della griolia
5. Griglia protettiva posteriore
6. Corso dell'apparecchio
7. Stelo telescopico
8. Base
9. Selettore di potenza
10. Dado del montante
11. Selettore di oscillazione

1 3 4 6 9 11 7 10 8

IT

concept

concept

IT

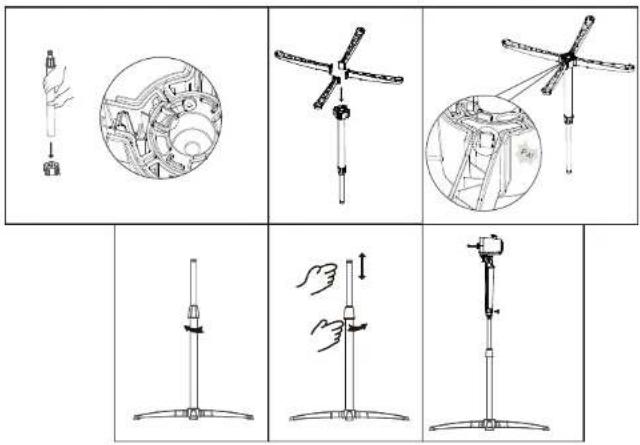

MONTAGGIO

ATTENZIONE!

Prima di montare o smontare l'apparecchio staccare il cavo di alimentazione dalla presa di corrente. Ventilatore può essere utilizzato solo se montate entrambe le griglie, anteriore è posteriore (1), (5).

1. Montare la base, fissare lo stelo telescopico.
2. Inserire il corpo del ventilatore sullo stelo.

1. Montare sull'unità di comando la griglia protettiva posteriore (5) in modo che le spine sull'unità entrino nei fori sulla griglia. Bloccare con il dado (4).
2. Inserire sull'albero del motore la ventola del ventilatore (3) in modo che gli incastri sulla ventola si accoppino con le sporgenze sull'albero.
3. Bloccare la ventola con il dado (2) girandolo nel senso antiorario.
4. Montare la griglia anteriore in modo che i bordi delle griglie entrino negli incastri sulla parte interna del collare.
5. Stringere il collare con la vite.

MANUALE D'USO

Prima di ogni uso assicurarsi che il cavo di alimentazione sia incolume.

1. Posizionare l'apparecchio sul pavimento perfettamente dritto per prevenire il suo ribaltamento.
2. Svolgere completamente il cavo di alimentazione.
3. Impostare l'inclinazione desiderata del ventilatore (Fig. 1). Facendo l'impostazione si sentono i click passando da un grado all'altro.
4. Impostare l'altezza desiderata del ventilatore allettando il dado del montante (10) e sfilando lo stelo telescopico (7) (Fig. 2).
5. Inserire la spina elettrica nella presa di rete.
6. Con il selettore di potenza impostare la potenza desiderata del ventilatore - 0 - spento, 1 - potenza bassa, 2 - potenza media, 3 - potenza massima.
7. Estraendo il selettore di oscillazione si spegne l'oscillazione del ventilatore durante il funzionamento di quest'ultimo (Fig. 3). Reinserendo il selettore l'oscillazione si riattiva.
8. Terminato l'uso dell'apparecchio ruotare il selettore di potenza nella posizione (0) e staccare l'apparecchio dalla rete elettrica.

PULIZIA E MANUTENZIONE

ATTENZIONE!

Staccare il cavo di alimentazione dell'apparecchio dalla rete prima di ogni pulizia da fare!

Per non danneggiare la superficie dell'apparecchio utilizzare per la sua pulizia solo un panno umido senza alcuni detergenti.

Pulire e controllare spesso le griglie dell'apparecchio per garantire buon funzionamento dell'apparecchio. Non pulire mail l'apparecchio sotto l'acqua corrente, non sciacquarlo né immergere nell'acqua!

Smontando il ventilatore eseguire le sequenze di montaggio in ordine contrario.

ASSISTENZA

La manutenzione più impegnativa e/o la riparazione che richiede l'intervento sulle parti interne dell'apparecchio devono essere fatte esclusivamente dal centro di assistenza autorizzato.

PROTEZIONE DELL'AMBIENTE

- Riciclare imballi e prodotti vecchi, alla fine di loro ciclo di vita.

- La scatola in cui si acquista il prodotto può essere recuperata come rifiuto differenziato.

- Sacchetti in polietilene (PE) possono essere recuperati come rifiuto differenziato.

Riciclaggio del prodotto alla fine della sua vita utile

Questo apparecchio è etichettato in conformità alla direttiva europea 2012/19/EU sui rifiuti di apparecchiature elettriche (WEEE). Il simbolo riportato sul prodotto indica che il prodotto stesso non può essere smaltito come rifiuto urbano. Va portato in un centro di raccolta dei rifiuti elettrici ed elettronici. Provedendo alio smaltimento corretto del prodotto si può prevenire l'impatto negativo sull'ambiente e/o sulla salute umana nel caso di mancato riciclaggio. Le maggiori informazioni sulle modalità dello smaltimento del prodotto sono reperibili presso l'ufficio locale di amministrazione pubblica oppure nel negozio dove il prodotto e stato acquisito.

Il presente prodotto rispetta tutti i requisiti elementari stabiliti dalle normative EU inerenti.

Il produttore si riserva il diritto di modificare senza preavviso il testo del manuale d'uso, il design del prodotto e/o i suoi parametri tecnici.
