HASZNÁLATI ÚTMUTATÓ Combi 743 Q AE STIGA

Gyalogvezetésű akkumulátoros fűnyírógép

FIGYELEM! a gép használata előtt olvassa el figyelmesen a jelen kézikönyvet.

MAGYAR - Eredeti használati utasítás fordítása

[2] Névleges teljesítmény * [3] A motor max. üzemi sebessége * [4] MAX tápfeszültség [5] NÉVLEGES tápfeszültség [6] A gép tömege * [7] Munkaszélesség [8] Vágószerkezet kódja [9] Hangnyomás szintje [10] Mérési bizonytalanság [11] Mért zajteljesítmény szint [12] Garantált hangerőszint [13] Vibrációszint [14] Tartozékok [15] „Mulcsozó” készlet [16] Akkumulátorok, típus [17] Akkumulátortöltő, típusa [18] Táblázat az akkumulátorok helyes kom- binációjához

• A pontos adatot lásd a gép azonosító adattábláján.

A kézikönyv szövegében néhány, a biztonság vagy a használat szempontjából különösen fontos információt tartalmazó bekezdést eltérő módon kiemeltünk az alábbi kritérium szerint: MEGJEGYZÉS VAGY FONTOS az előző részekben feltüntetettekre vonatkozó pontosításokat vagy egyéb in- formációt tartalmaz a gép megrongálódása és károkozás elkerülése céljából. A szimbólum veszélyt jelez. A gyelmeztetés be nem tartása a kezelő vagy más személyek sérülését és/vagy károkat okozhat. A szürke pontokkal jelölt kerettel kiemelt szakaszok op- ciós jellemzőket tartalmaznak, amelyek nincsenek meg a jelen használati utasításban leírt összes géptípusnál. Ellenőrizze, hogy az Ön gépe megfelel-e ezeknek a jellemzőknek. Az összes „elülső”, „hátsó”, „jobb” és „bal” megjelölést a keze- lő munkavégzési helyéből kell értelmezni.

A jelen használati útmutatóban található ábrák számozása: 1, 2, 3 stb. Az ábrákon látható alkatrészeket az A, B, C stb. betűk jelölik. A 2. ábrán látható C alkatrészre való hivatkozás jelölése te- hát: „Lásd a 2.C ábrát” vagy egyszerűen „(2.C ábra)”. Az ábrák csak illusztrációk. A valós alkatrészek eltérhetnek az ábrán láthatóktól.

A használati utasítás fejezetekre és szakaszokra oszlik. A „2.1 Betanítás” c. szakasz címe a „2. Biztonsági előírások. A címekre vagy szakaszokra való hivatkozásokat a számozott szak. illetve fej. rövidítések jelölik. Például: “2. fej.” vagy “2.1. szak.”

Ismerje meg a kezelőszerveket, és sajátítsa el e gép kezelését. Tanulja meg a motor gyors leállítását. A gyelmeztetések és az utasítások be nem tartása tűze- sethez és/vagy súlyos sérülésekhez vezethet.

• Tilos gyermekekre bízni a gép használatát, illetve olyan személyre, aki nem ismeri a gép kezelésére vonatkozó útmutatásokat. A helyi törvények szabályozhatják a gép használatához előírt minimális életkort.

• Ezt a készüléket használhatják gyermekek 8 éves kortól, továbbá csökkent testi, szellemi, illetve érzékelő képes- séggel rendelkező, vagy ismeretek és tapasztalatok híjával levő személyek, amennyiben valaki felügyeli őket vagy ha eligazítást kaptak a készülék biztonságos használatára vonatkozóan és megértették a fennálló veszélyeket. Gyermekek ne játsszanak a készülékkel. A FIGYELEM: A GÉP HASZNÁLATA ELŐTT OLVASSA EL FIGYELMESEN A JE- LEN KÉZIKÖNYVET. Őrizze meg, ha később szükség lesz rá.

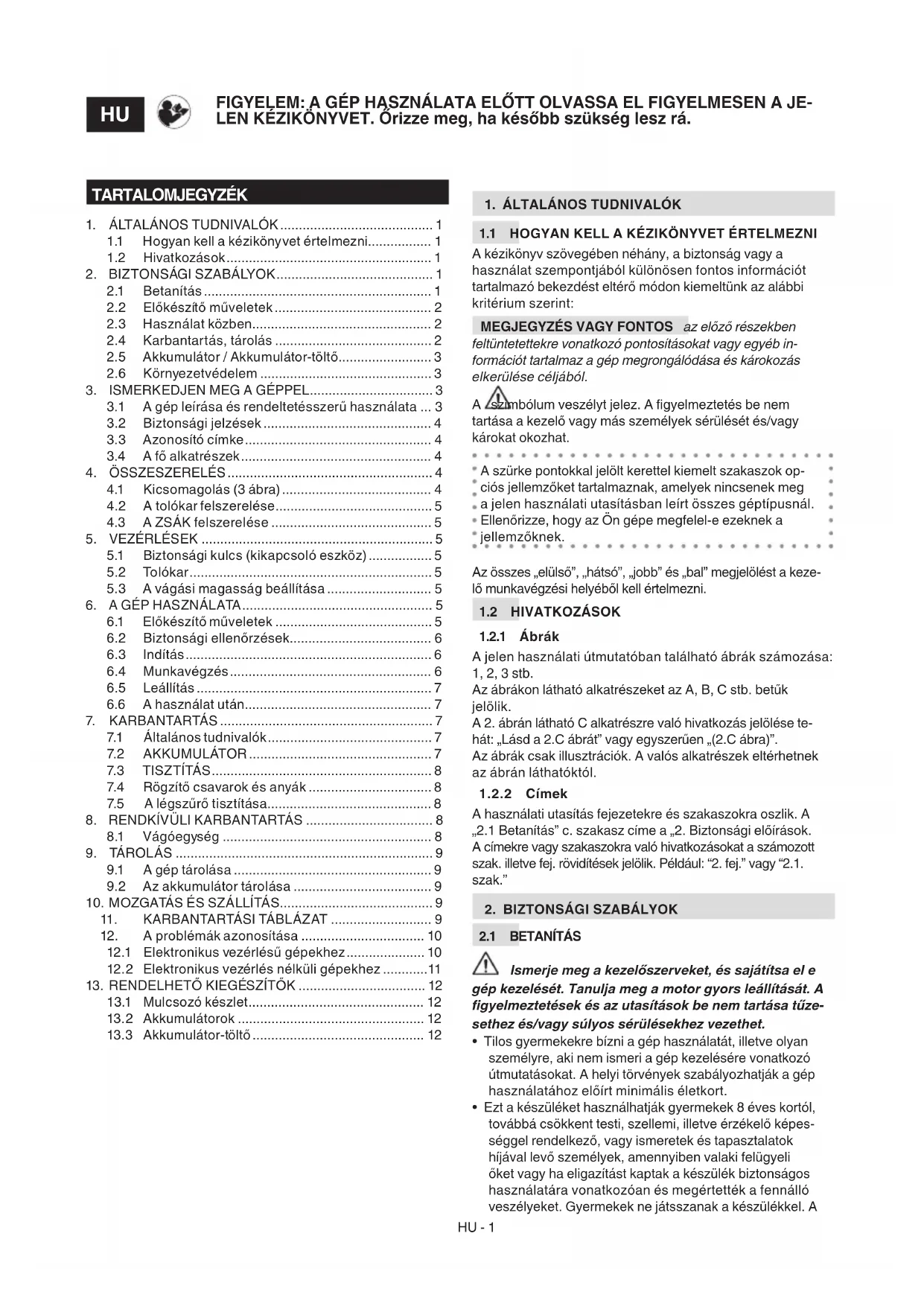

1.1 Hogyan kell a kézikönyvet értelmezni ................. 1

2.2 Előkészítő műveletek .......................................... 2

2.3 Használat közben ................................................ 2

2.4 Karbantartás, tárolás .......................................... 2

2.5 Akkumulátor / Akkumulátor-töltő ......................... 3

3.1 A gép leírása és rendeltetésszerű használata ... 3

3.2 Biztonsági jelzések ............................................. 4

3.3 Azonosító címke .................................................. 4

4.2 A tolókar felszerelése .......................................... 5

4.3 A ZSÁK felszerelése ........................................... 5

5. VEZÉRLÉSEK .............................................................. 5

5.1 Biztonsági kulcs (kikapcsoló eszköz) ................. 5

5.2 Tolókar ................................................................. 5

5.3 A vágási magasság beállítása ............................ 5

6. A GÉP HASZNÁLATA ................................................... 5

6.1 Előkészítő műveletek .......................................... 5

6.2 Biztonsági ellenőrzések ...................................... 6

7.1 Általános tudnivalók ............................................ 7

7.4 Rögzítő csavarok és anyák ................................. 8

7.5 A légszűrő tisztítása ............................................ 8

9.2 Az akkumulátor tárolása ..................................... 9

12. A problémák azonosítása ................................. 10

12.1 Elektronikus vezérlésű gépekhez ..................... 10

12.2 Elektronikus vezérlés nélküli gépekhez ............11

13. RENDELHETŐ KIEGÉSZÍTŐK .................................. 12

13.1 Mulcsozó készlet ............................................... 12

13.2 Akkumulátorok .................................................. 12

13.3 Akkumulátor-töltő .............................................. 12HU - 2

tisztítást és a rendszeres karbantartást nem végezhetik gyermekek felügyelet nélkül.

• Soha ne használja a gépet, ha a kezelő fáradt vagy nem érzi jól magát, illetve ha gyógyszer, kábítószer, alkohol vagy más olyan szerek hatása alatt áll, melyek reexeit és gyelmét károsan befolyásolják.

• Ne szállítson gyermekeket vagy más utasokat.

• Ne feledje, hogy a gép kezelője vagy használója felelős a más személyeket ért balesetekért és váratlan esemé- nyekért, illetve azok tulajdonában keletkező károkért. A felhasználó felelőssége a munkaterület talajviszonyaiból eredő potenciális veszélyek felmérése, valamint a saját és mások biztonsága garantálásához szükséges óvintéz- kedések alkalmazása, különösen lejtő vagy emelkedő, egyenetlen, csúszós vagy bizonytalan területek.

• Ha harmadik személynek átadja vagy kölcsönadja a gépet, győződjön meg arról, hogy az elolvasta a jelen használati utasításba foglalt tudnivalókat.

2.2 ELŐKÉSZÍTŐ MŰVELETEK

Egyéni védőfelszerelések

• Viseljen megfelelő ruházatot, erős, csúszásgátló cipőt és hosszúnadrágot. Ne működtesse a gépet mezítláb vagy nyitott szandálban. Viseljen hallásvédő fülvédőt.

• A hallásvédő eszközök viselete csökkentheti a gyel- meztető jelek (kiáltások vagy riasztások) érzékelését. Különösen gyeljen arra, hogy mi történik a munkaterület környékén.

• Viseljen védőkesztyűt az összes olyan helyzetben, mikor a keze veszélynek van kitéve.

• Ne viseljen sálat, köpenyt, nyakláncot, karkötőt, olyan ruházatot, melyen nyakkendő, lobogó részek, szalagok vannak, illetve vagy bármilyen lelógó vagy széles kellé- keket, melyek beakadhatnak a gépbe, vagy a munkavég- zés helyén lévő egyéb tárgyakba, anyagokba.

• Ha hosszú a haja, kösse megfelelően össze. Munkaterület / Gép

• Vizsgálja át gondosan a munkavégzés területét és távolít- son el minden olyan tárgyat, melyet a gép kidobhat, vagy amelyek sérüléseket okozhatnak a vágóegységen/forgó egységeken (kövek, gallyak, vashuzalok, csontok, stb.).

• Kerülje a gép használatát robbanásveszélynek kitett helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos szerszámok szikrákat képeznek, melyek lángra lobbanthatják a port vagy a gőzöket.

• Kizárólag nappal vagy jó világítás és megfelelő látási viszonyok mellett dolgozzon.

• Tartson távol a munkavégzés területétől más személye- ket, gyermekeket, állatokat. A gyermekekre egy másik felnőttnek kell felügyelnie.

• Kerülje a vizes fűben, esőben, viharveszélyben történő munkavégzést, főleg villámcsapás veszélye esetén.

• Ne tegye ki a gépet esőnek vagy nedvességnek. A szer- számba beszivárgó víz növeli az elektromos áramütés veszélyét.

• Különösen ügyeljen, ha a talaj egyenetlen (buckás, gödrös), valamint lejtőn és emelkedőn, gyeljen a rejtett veszélyekre és az esetleges akadályokra, amelyek korlá- tozhatják a látási viszonyokat.

• Különösen ügyeljen, amikor árokpart, szakadék vagy víz- part közelében dolgozik. A gép felborulhat, ha az egyik kerék túlhalad a parton, vagy ha a part beszakad.

• A munka során mindig a lejtőre/emelkedőre merőlegesen kell haladni, és sohasem azzal párhuzamosan. Különö- sen ügyeljen irányváltoztatáskor, és gyeljen a támasz- pontra, ügyeljen arra, hogy a kerekek ne ütközzenek akadálynak (kavicsok, faágak, gyökerek, stb.), melyek miatt a gép oldalirányban elcsúszhatna, vagy a vezető elveszíthetné a gép feletti uralmát.

• Amikor a gépet közút mellett használja, ügyeljen a jármű- forgalomra. A helyes viselkedésre vonatkozó gyelmeztetések

• Legyen óvatos, amikor hátramenetben halad. Nézzen hátra és győződjön meg az akadályok hiányáról a hátra- menet előtt és közben.

• Soha ne fusson, hanem gyalogoljon.

• Kerülje, hogy a fűnyíró húzza magával.

• Tartsa mindig távol a kezét és a lábát a vágóegységtől az elindításkor és a gép használata során egyaránt.

• Figyelem: a vágóelem a kikapcsolása után vagy a motor kikapcsolása után is tovább forog néhány másodpercig.

• Maradjon mindig távol a kidobónyílástól. Abban az esetben, ha a munka során géphiba vagy baleset történik, állítsa le azonnal a motort és távolítsa el a gépet, hogy ne okozhasson további károkat; ameny- nyiben a kezelő vagy más személyek sérülését okozó baleset történt, nyújtson elsősegélyt az adott helyzetnek legmegfelelőbb módon és forduljon az illetékes egész- ségügyi intézményhez a szükséges ellátásért. Távolítsa el gondosan az esetleges törmelékeket, melyek jelenléte károkat, személyek vagy állatok sérülését okozhatja. Használati korlátozások

• Soha ne használja a gépet, ha a burkolatok (gyűjtőzsák, oldalkidobó burkolat, hátulkidobó burkolat) sérültek, hiá- nyoznak vagy nincsenek megfelelően felszerelve.

• Ne használja a gépet, ha a tartozékok/szerszámok nin- csenek felszerelve az előírt helyre.

• Ne kapcsolja ki, iktassa ki, távolítsa el vagy módosítsa a gépen levő biztonsági rendszereket/mikrokapcsolókat.

• Ne vesse alá a gépet túlzott terhelésnek és ne használjon kis gépet nehéz munkák végrehajtásához; a megfelelő gép használata csökkenti a lehetséges veszélyeket, és javítja a munka minőségét.

2.4 KARBANTARTÁS, TÁROLÁS

A gép biztonságának és teljesítményszintjének érdekében végezze el a gép rendszeres karbantartását és gondoskod- jon megfelelő tárolásáról. Karbantartás

• Soha ne használja a gépet kopott vagy sérült alkatrészek- kel. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki.

• A gép beállítási műveletei során ügyeljen arra, hogy az ujjai ne szoruljanak be a forgó vágóegység és a gép rög- zített részei közé. A jelen útmutatóban megadott zajszint- és vibráció- értékek a gép legnagyobb használati értékei. A nem egyen- súlyban levő vágóelem, a túl gyors mozgás, a karbantartás elhanyagolása jelentősen befolyásolja a zajkibocsátást és a vibrálást. Ezért szükséges biztosítani azokat a megelőző intézkedéseket, melyek révén megszüntethetők a magas zajszint és a vibrálás okozta lehetséges károsodások; vala- mint gondoskodni kell a gép karbantartásáról, fülvédőt kell viselni és a munka során szüneteket kell tartani. TárolásHU - 3

• A tűzveszély csökkentése céljából ne hagyja a munka melléktermékeit tartalmazó tárolóedényeket a helyiség- ben.

2.5 AKKUMULÁTOR / AKKUMULÁTOR-TÖLTŐ

FONTOS Az itt következő biztonsági előírások kiegészí- tik a géphez szállított akkumulátor és az akkumulátor-töltő útmutatójában található biztonsági szabályokat.

• Az akkumulátorok feltöltéséhez kizárólag a gyártó által ajánlott akkumulátor-töltőket használjon. A nem megfele- lő akkumulátortöltő használata áramütést, túlmelegedést vagy az akkumulátor maró hatású folyadékának kiömlé- sét okozhatja.

• Kizárólag az Ön által vásárolt szerszámhoz való akku- mulátorokat használjon. Más akkumulátorok használata sérülést okozhat és tűzveszélyes lehet.

• Az akkumulátor behelyezése előtt ellenőrizze, hogy a ké- szülék ki legyen kapcsolva. Az akkumulátor behelyezése a bekapcsolt elektromos készülékbe balesetveszélyes.

• A használaton kívüli akkumulátort tárolja irodai kapcsok- tól, aprópénztől, kulcsoktól, szögektől, csavaroktól és egyéb apró fémtárgyaktól távol, mivel azok az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői kö- zötti rövidzárlat anyagok égését vagy tüzet okozhat.

• Ne használja az akkumulátor-töltőt gyúlékony anyagok, gőzök közelében vagy könnyen meggyulladó felületeken, mint papír, szövet stb. A feltöltés során az akkumulátor-töl- tő felmelegszik, ez tüzet okozhat.

• Az akkumulátorok szállítása alatt ügyeljen arra, hogy az érintkezők ne csatlakozzanak egymáshoz, továbbá a szállításhoz ne alkalmazzon fémdobozokat.

2.6 KÖRNYEZETVÉDELEM

A környezet védelmét a gép használata során elsődleges fontossági szempontként kell gyelembe venni, mivel ez a békés egymás mellett élés és környezetünk érdeke.

• Ne zavarjon másokat a szomszédságában. A gépet csak elfogadható napszakokban használja (ne használja kora reggel vagy késő este, amikor másokat zavarhat).

• Szigorúan tartsa be a helyi előírásokat a csomagolóanya- gok, használt alkatrészek vagy bármi egyéb, környe- zetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak az anya- gok újrahasznosításáról.

• Szigorúan kövesse a helyi előírásokat a levágott növény- zet megsemmisítését illetően.

• Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmé- ben adja le egy gyűjtőtelepen. Ne dobja a háztartási hulladékba az elektromos készülékeket. Az elektromos és elektronikus be- rendezések hulladékairól szóló 2012/19/UE irányelv szerint a használatból kivont elektromos berende- zéseket elkülönítve kell gyűjteni, az ökokompatibilis újrahasznosítás céljából. Ha az elektromos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a talajvízréteget és az élelmiszer- láncba kerülhetnek, mellyel az Ön egészségét károsíthatják. A termék ártalmatlanítására vonatkozó részletesebb tájékoz- tatásért forduljon a kommunális hulladék megsemmisítéséért felelős szervezethez vagy az Ön márkakereskedőjéhez. A hasznos élettartamuk végén az akkumulá- torokat a környezetvédelmi szempontoknak megfelelően kell semlegesíteni. Az akkumu- látor az Ön és a környezet számára veszélyes anyagokat tartalmaz. Ezért el kell távolítani a gépből és a lítiumionos akkumulátorok hulladékként való kezelését vál- laló telepen kell leadni. A használt termékek és csomagolások sze- lektív hulladékként való gyűjtése lehetővé teszi az anyagok újrafelhasználását és újra- hasznosítását. Az anyagok újrahasznosítása elősegíti a környezetszennyezés megelőzését és csökkenti a nyersanyagok iránti keresletet.

HASZNÁLATA Ez a gép gyalogvezetésű fűnyírógép. A gép lényegében egy motorból áll, mely a kerekekkel és tolókarral felszerelt védőburkolatba zárt vágóegységet forgatja. A kezelő a tolókar mögött, a forgó vágóegységtől való bizton- ságos távolságra elhelyezkedve vezetheti a gépet és működ- tetheti a fő vezérléseket. Ha a kezelő eltávolodik a géptől, a motor és a forgó vágóegy- ség néhány másodpercen belül leáll.

3.1.1 Rendeltetésszerű használat

Ezt a gyalogvezetésű gépet fűnyírásra (és a fű gyűjtésére) terveztük és készítettük, alkalmazható a fűnyíró-kapaci- tásának megfelelő kiterjedésű kertekben és egyéb füves területeken. Általánosságban ez a gép az alábbiakra alkalmas:

1. Fűnyírásra és a fű összegyűjtésére a gyűjtőzsákban.

2. Fűnyírásra és a hátsó részen a fű talajra rakására.

3. Fűnyírásra és a fű oldalirányú kirakására (csak bizo-

4. Fűnyírásra, a fű felaprítására és a talajra terítésére

("mulcsozás" - csak bizonyos típusoknál). A gyártó által eredeti felszerelésként vagy külön rendelhető tartozékként előírt speciális tartozékok révén a gép külön- féle munkamódozatok szerint üzemeltethető, ezeket a jelen használati utasítás vagy az egyes tartozékok használati útmutatója írja le.

3.1.2 Nem rendeltetésszerű használat

A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi és/vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan): – Más személyek, gyermekek vagy állatok szállítása a gépen, mivel azok leeshetnek és súlyosan megsérülhetnek, illetve veszélyeztetik a vezetés biztonságát. – A gépen utazni. – A géppel egyéb terhet vontatni vagy tolni. – A vágóegység működtetése a nem füves szakaszokon. – A gép használata lomb vagy törmelék összegyűjtésére. – A gép használata sövények igazítására vagy nem pázsit jellegű növényzet vágására. – Egy személynél többen alkalmazzák a gépet. FONTOS A gép helytelen használata következtében a jótállás érvényét veszi, valamint a Gyártó bárminemű fele- lősség alóli mentesülését vonja maga után, a felhasználóra hárítva a saját magán vagy másokon okozott károkból illet- ve sérülésekből származó kötelezettségeket.

3.1.3 Felhasználói célcsoport

Ez a gép fogyasztói, azaz nem professzionális használatra készült. Hobbikertészeti alkalmazásra készült.HU - 4 FONTOS A gépet a kezelő egyedül használja.

Veszély! Kidobott tárgyak veszélye. A

Veszély! Vágásveszély.-

Ügyeljen az éles vágóegységre. Ne

FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni. Kérjen új címkéket a szerviztől.

FONTOS A felhatalmazott márkaszervizzel való kapcso- latfelvételkor adja meg mindig a címkén látható termékazo- nosító adatokat. FONTOS A példa megfelelőségi nyilatkozat a használati útmutató utolsó oldalain található.

C. Vágóegység: D. Hátulkidobó burkolat:

E. Oldalkidobó védőlemez (csak bizonyos típu- soknál):

F. Oldalkidobó terelőlemez (csak bizonyos típusoknál):

K. Meghajtó kapcsolókar (ha van):-

L. Az akkumulátornak kialakított hely fedele M. Biztonsági kulcs (kikapcsoló eszköz):

Alaposan tartsa be a 2. fejezetben leírt biztonsági szabályokat és előírásokat.

A kicsomagolást és az összeszerelést szilárd, sík és stabil felületen kell elvégezni, továbbá elegendő helyet kell biztosítani a gép és a csomagolás mozgatásához. Ne hasz- nálja a gépet, amíg nem végezte el az „ÖSSZESZERELÉS” szakaszban leírt műveleteket.

4. Selejtezze a dobozt és a csomagolást az érvényes

helyi előírások betartásával. Az összeszerelés előtt ellenőrizze, hogy a bizton- sági kulcs ne legyen beillesztve.

4.2 A TOLÓKAR FELSZERELÉSE

Szerelje fel a tolókart, ahogy az ábrákon látható (4. ábra), (5. ábra) és (6. ábra).

4.3 A ZSÁK FELSZERELÉSE

Szerelje össze a zsákot a (7. ábra) szerint.

Az akkumulátorrekeszben levő kulcs (8.A ábra) be- és kiik- tatja a gép áramkörét. A kulcs eltávolításával teljesen kikapcsolódik az elektromos áramkör, ez megakadályozza a gép ellenőrizetlen használatát. FONTOS Mindig vegye ki a biztonsági kulcsot, amikor használaton kívül vagy felügyelet nélkül hagyja a gépet. Egyes modelleknél, ahol van ilyen, fordítsa a kulcsot „ON” állásba a gép áramkörének aktiválásához, lehetővé téve a gyújtást. Fordítsa a kulcsot „OFF” állásba az áramkör teljes kikap- csolásához, hogy megakadályozza a gép ellenőrizetlen használatát.

5.2.1 Kezelő jelenlét kar

Az éberségi kar (9.A ábra) engedélyezi a vágóegység be- kapcsolását. A tolókar előtti helyzetben található. Nyomja meg a biztonsági gombot (9.C ábra), és állítsa a kart a tolókar felé, hogy elindítsa a vágóeszközt. A motor automatikusan leáll és az összes funkció ki van iktatva a kar elengedésekor. MEGJEGYZÉS A vágóegység bekapcsolása csak akkor lehetséges, ha a tolókartól jobbra levő sárga gombot meg- nyomja, és az éberségi kart a tolófogantyú irányába állítja.

5.2.2 Bekapcsoló gomb

A bekapcsoló gomb (10.A ábra) feladata:

A gép bekapcsolása. A gomb (10.A ábra) megnyomásakor a LED (10.B ábra) bekap- csol, és a gép üzemkész. MEGJEGYZÉS A gép bekapcsolása csak akkor lehetséges, ha az kezelő jelenlét kar és a meghajtó kar el vannak engedve. MEGJEGYZÉS Ha a gépet nem használja, 15 másodperc elteltével a LED kialszik és meg kell ismételni a fenti műveletet.

A vágóegység bekapcsolása. MEGJEGYZÉS A vágóegység bekapcsolá- sa csak akkor lehetséges, ha az éberségi kart a tolókar irányába lenyomja (lásd 6.3. szak.).

A vágóberendezés kikapcsolása. Bekap- csolt vágóeszközzel engedje el az éberségi kart (10.A ábra); a vágóegység leáll és a gép bekapcsolt állapotban marad.

5.2.3 Hajtást bekapcsoló kar

FONTOS A motor indítása mindig kikapcsolt meghaj- tással történjen. Kapcsolja a kerekek hajtását és ezzel a gép előre hala- dását. A tolókar mögött található. Hajtás bekapcsolva. A fűnyíró a kart a tolófogantyúhoz tolva halad (9.B ábra). A fűnyíró nem halad a kar elengedésekor. FONTOS Ne húzza hátrafelé a gépet, ha a hajtás be van iktatva. Bizonyos modelleknél a haladási sebesség beállítható a tolófogantyú jobb oldalán található választógombbal (10.C ábra). 6 különböző sebességfokozat állítható be.

1. Maximális sebesség (kb. 5 km/h).

2. Minimális sebesség (kb. 2,5 km/h).

MEGJEGYZÉS Az utolsóként beállított sebességfo- kozat a gép kikapcsolása után is érvényes marad.

Az „ECO” funkció lehetővé teszi az energiatakarékos fűnyírást az akkumulátor működési idejének optimali- zálása révén. Az „Eco” funkció be- és kikapcsolásához nyomja meg a gombot (10.D ábra). Minden alkalommal, amikor felengedi a kezelő jelenlét karokat, ez a funkció kikapcsol. MEGJEGYZÉS _Az „ECO” funkciót nehéz fűnyírási kö- rülmények (sűrű, hosszú, nedves fű nyírása) esetén nem ajánlott alkalmazni.

5.3 A VÁGÁSI MAGASSÁG BEÁLLÍTÁSA

Az alváz leengedésével vagy felemelésével állítható a fű- nyírás magassága. A műveletet álló vágóegység mellett végezze. A nyírási magasságot a karral kell beállítani (ábra11.A), amely felemeli vagy leengedi az alvázat a kívánt állásba.

FONTOS Az akkumulátorokkal és a töltővel kapcsolatos utasításokat lásd a kapcsolódó füzetben.

6.1 ELŐKÉSZÍTŐ MŰVELETEK

Ellenőrizze, hogy a biztonsági kulcs ne legyen beillesztve foglalatába. Helyezze a gépet vízszintes helyzetbe és gon- doskodjon arról, hogy az stabilan álljon a talajon.HU - 6

6.1.1 Az akkumulátor ellenőrzése

A vásárlás utáni első használat előtt töltse fel teljesen az akkumulátort az útmutató füzetben megadottak szerint. Minden használat előtt ellenőrizze az akkumulátor töltési szintjét az útmutatóban leírtak szerint.

6.1.2 A gép előkészítése a munkavégzéshez

MEGJEGYZÉS Ezzel a géppel a pázsit nyírása többféle módon végezhető. a. Előkészítés a fűnyíráshoz és a fű gyűjtőzsákba való begyűjtéséhez:

1. Az oldalkidobóval felszerelt típusoknál: győződjön

meg róla, hogy a védőburkolat (12.A ábra) le van engedve, és a biztonsági kar rögzíti (12.B ábra).

2. Rakja be a gyűjtőzsákot (12.C ábra).

b. Előkészítés a fűnyíráshoz és a fű hátrafelé való kidobásához:

1. Emelje fel a hátsó kidobó védőburkolatot (13.A ábra)

és rakja be a pecket (13.B ábra).

2. Az oldalkidobó lehetőségével felszerelt típusoknál:

győződjön meg róla, hogy a védőburkolat (13.C ábra) le van engedve, és a biztonsági kar rögzíti (13.D ábra). A pecek eltávolításhoz: lásd a 13.A/B ábrát. c. Előkészítés a fűnyíráshoz és a fű aprításához (“mulcsozó” funkció): Emelje fel a hátulkidobó burkolatot (14.A ábra), és illessze be a terelőlap kupakot (14.B ábra) a kidobó nyílásba, enyhén jobbra döntve; majd rögzítse úgy, hogy a két csapot (14.B.1. ábra) beilleszti a kialakított furatokba, amíg nem kattan. Az oldalkidobó lehetőségével felszerelt típusoknál: győződ- jön meg róla, hogy az oldalkidobó védőburkolat (14.C ábra) le van engedve, és a biztonsági kar rögzíti (14.D ábra). d. Előkészítés a fűnyíráshoz és a fű oldalirányú kidobásához:

1. Emelje fel a hátsó kidobó védőburkolatot (15.A ábra)

és illessze be a terelőlemez kupakot (15.B ábra) a kidobónyílásba, enyhén jobbra döntve tartva; majd rögzítse úgy, hogy a két csapot (15.B.1. ábra) beilleszti a kialakított furatokba, amíg nem kattan.

2. Kissé nyomja meg a biztonsági kart (15.C ábra), és

emelje fel az oldalkidobó védőburkolatot (15 D. ábra).

3. Illessze be az oldalkidobó terelőlemezt (15.E ábra).

4. Zárja vissza az oldalkidobó védőburkolatot úgy (15.D

ábra), hogy az oldalkidobó terelőlemez (15.E ábra) rögzítve legyen. Az oldalkidobó terelőlemez eltávolításához:

5. Kissé nyomja meg a biztonsági kart (15.C ábra), és

emelje fel az oldalkidobó védőburkolatot (15 D. ábra).

6. Oldja ki az oldalkidobó terelőlemezt (15.E ábra).

6.2 BIZTONSÁGI ELLENŐRZÉSEK

A használat előtt mindig végezze el a biztonsági ellenőrzéseket.

6.2.1 Biztonsági ellenőrzés minden használat előtt

• Ellenőrizze a gép összes alkatrészének sértetlenségét és megfelelő összeszerelését;

• ellenőrizze, hogy az összes rögzítőelem megfelelően van meghúzva;

• tartsa tisztán és szárazon a gép minden felületét.

6.2.2 A gép működési próbája

1. Indítsa el a gépet,

és kapcsolja be a vágóeszközt (6.3. be- kezdés).

2. Engedje el a gépkezelő

éberségi kart (21.A ábra).

1. A vágóegységnek forog-

san és gyorsan vissza kell állniuk alapállásba, és a motornak, valamint a vágóegységnek le kell állnia néhány másodper- cen belül.

1. Indítsa el a gépet (6.3.

bekezdés), és hasz- nálja a hajtókart (5.2.3. bekezdés).

1. A kerekek előre mozgat-

2. A kerekek leállnak és a

gép nem halad előre. Próbavezetés Nincs rendellenes vibrálás. Nincs rendellenes zaj. Ha a táblázatokba foglaltaktól bármiben eltérő ered- ményt észlel, ne használja a gépet! Forduljon a szervizhez és végeztesse el a megfelelő ellenőrzéseket és javításokat.

MEGJEGYZÉS A beindítást sík, és akadályoktól, vala- mint magas fűtől mentes felületen végezze.

1. Nyissa ki az akkumulátor rekeszének fedelét (16.A ábra).

2. Helyezze be az elemeket megfelelően a foglalatuk-

ba (7.2.3. alfejezet), egészen addig tolva őket, amíg nem hallja a „kattanást”, amely rögzíti őket a helyü- kön és biztosítja az elektromos érintkezést.

3. Helyezze be teljesen a biztonsági kulcsot (17.A áb-

ra). Ha van ilyen, fordítsa a kulcsot „ON” állásba.

4. Zárja vissza teljesen a fedelet.

5. Azoknál a modelleknél, amelyek indítógombbal

indulnak, nyomja meg a bekapcsoló gombot (18.A ábra). A LED 15 másodpercig világít.

6. Kapcsolja be a vágóeszközt úgy, hogy először

megnyomja a biztonsági gombot (19.A ábra), majd megnyomja az éberségi kart (19.B ábra).

7. A hajtás bekapcsolásához nyomja meg a kart a

tolókar mögött (19.C ábra).

FONTOS Munkavégzés közben tartsa be mindig a vágóegy- ségtől a markolat hossza által megadott biztonsági távolságot. Az akkumulátorok működési ideje (tehát az újratöltés nélkül lenyírható füves terület mérete) főként a 7.2.1. szakaszban leírtak tényezőktől függ.HU - 7 A használat során megjeleníti az akkumulátorok töltött- ségi állapotát (maradék töltés százaléka) (10.E ábra). FONTOS Ha a motor munkavégzés közben túlhevülés miatt leáll, kb. 5 percet kell várni, mielőtt újra elindítaná.

1. Kezdje el a füves területen haladva a nyírást.

2. A haladási sebességet és a vágási magasságot

(5.3. szakasz) a terepviszonyok (a fű magassága, sűrűsége és nedvessége) és az eltávolított fűmeny- nyiség függvényében válassza meg; . Meghajtásos típusokon (5.2.3 bekezdés): Javasol- juk, hogy ne nyírjon füvet 15°-nál nagyobb lejtőn.

3. A gyep szebb lesz, ha a fűnyírást mindig ugyanazon a

magasságon és két irányba felváltva végzi (20 ábra). Oldalkidobó esetén: javasoljuk, hogy olyan útvonalat válasszon, amely a levágott füvet nem a még levágandó gyep irányába dobja ki. “Mulcsozás” vagy a fű hátulkidobása esetén:

• Kerülje túl nagy mennyiségű fű egyszerre történő eltávolítását. Soha ne vágjon le egy menetben a fű magasságának egyharmadánál többet (20. ábra).

• Mindig tartsa tisztán az alvázat (7.3.1. szakasz).

6.4.2 A gyűjtőzsák ürítése

A tartalmat jelző készülékkel ellátott gyűjtőzsák esetén: Felemelve = üres. Leeresztve = tele*. *a gyűjtőzsák megtelt és ki kell üríteni. A gyűjtőzsák eltávolításához és ürítéséhez:

1. várjon, míg a vágóegység leáll;

2. vegye ki a gyűjtőzsákot (25.A ábra).

A gép leállításához:

Engedje el a gépkezelő éberségi kart (21.A ábra).

2. Azoknál a modelleknél, amelyek indítógombbal indul-

nak, nyomja meg a bekapcsoló gombot (18.A ábra).

3. Várjon, míg a vágóegység leáll.

Miután a gépet leállította, a vágóegység leállásá- hoz szükség van néhány másodpercre. FONTOS Mindig állítsa le a gépet.

• Munkavégzési zónák közötti helyváltoztatás közben.

• Nem fűvel borított talajon való áthaladáskor.

• Amikor akadályon kell áthaladnia.

• A vágási magasság beállítása előtt.

• Minden alkalommal, amikor leszereli vagy visszaszereli a gyűjtőzsákot.

• Minden alkalommal, amikor leszereli vagy visszaszereli az oldalkidobó terelőlapot (csak bizonyos típusoknál).

6.6 A HASZNÁLAT UTÁN

1. Tisztítsa meg a gépet (7.3. szakasz).

2. Szükség esetén cserélje ki a károsodott részeket, és húzza

meg a meglazult csavarokat. FONTOS Mindig vegye ki a biztonsági kulcsot, amikor használaton kívül vagy felügyelet nélkül hagyja a gépet.

A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében. Bármilyen ellenőrzési, tisztítási vagy karbantartá- si, beállítási művelet előtt:

• Vegye ki a biztonsági kulcsot, (soha ne hagyja a kulcsot a gépben, gyermekek vagy nem alkalmas személyek által hozzáférhető helyen).

• Győződjön meg arról, hogy az összes mozgó rész teljesen leállt-e.

• Hagyja kihűlni a motort, mielőtt a gépet bárhol elhe- lyezné.

• Olvassa el a vonatkozó útmutatót.

• Viseljen megfelelő ruházatot, munkakesztyűt és vé- dőszemüveget.

• A műveletek gyakoriságát és jellegét a "Karbantartási táblázat" tartalmazza. A táblázat célja, hogy segítsen Önnek a gép hatékonyságának és üzembiztos állapotá- nak megőrzésében. Tartalmazza a főbb elvégzendő mű- veleteket és azok elvégzésének gyakoriságát. A művele- teket az elsőként aktuálissá váló alkalommal végezze el.

• A nem eredeti, vagy helytelenül felszerelt cserealkatré- szek és tartozékok használata veszélyeztetheti a gép biztonságát és működését. Ezen termékek okozta károk, balesetek és sérülések esetén a gyártó nem vállal sem- minemű felelősséget.

• Az eredeti cserealkatrészek az engedéllyel rendelkező szervizektől és viszonteladóktól szerezhetők be. FONTOS A használati utasításban le nem írt összes beállítást, valamint karbantartási műveletet márkakereske- dőjénél vagy szakszervizben kell elvégeztetni.

7.2.1 Az akkumulátor működési ideje

Az akkumulátor működési ideje (tehát az újratöltés nélkül lenyírható füves terület mérete) főként az alábbiaktól függ: a. környezeti tényezők, melyek nagyobb energiát igényelnek: – Sűrű, hosszú, nedves fű nyírása. b. A gép vágási szélessége; minél nagyobb a széles- ség, annál több az energiaigény. c. A gépkezelő helytelen munkavégzése: – Gyakori be- és kikapcsolás a munka során. – Túl alacsony nyírási magasság a fű állapotához képest. – Túl gyors haladási sebesség a nyírandó fú mennyiségéhez képest.HU - 8 MEGJEGYZÉS A munkavégzés során az akkumulátort a teljes lemerülés ellen egy olyan szerkezet védi, mely kikap- csolja a gépet és megakadályozza működtetését. Az akkumulátor működési idejének optimális kihasználásá- hoz mindig ajánlott: – A nyírást száraz füvön végezni. – Gyakran nyírni a füvet, hogy ne nőjön túl magasra. – Nagyobb nyírási magasságot beállítani, amikor a fű hosszú, majd egy második nyírással rövidebbre vágni. – Ne használja a gépet nagyon magas fűben „mulcsozó” funkcióban. – Használja az „Eco” funkciót (5.2.4. szak.). Amennyiben a gépet a szabványos akkumulátor által le- hetővé tett működési időnél hosszabb időtartamig kívánja használni, az alábbi megoldásokat ajánljuk: – Vásároljon egy második szabványos akkumulátort a lemerült akkumulátor azonnali cseréjéhez, így a munka azonnal folytatható. – Vásároljon egy, a szabványos akkumulátornál hosszabb működési időt biztosító akkumulátort (13.2. szak.).

7.2.2 Az akkumulátor eltávolítása és feltöltése

1. Nyissa ki az akkumulátor rekeszének fedelét és vegye

ki a biztonsági kulcsot.

2. Nyomja meg az akkumulátoron lévő gombot (22.A áb-

ra) és vegye ki (22.B ábra).

3. Helyezze az akkumulátort (23.B ábra) az akkumulá-

tor-töltőn kialakított helyére (23.C ábra).

4. Csatlakoztassa az akkumulátor-töltőt egy hálózati

aljzathoz, melynek feszültsége megegyezik az adattáb- lán látható értékkel.

5. Végezze el a teljes feltöltést az akkumulátor / akkumu-

látor-töltő útmutatójában megadottak szerint. MEGJEGYZÉS Az akkumulátor védőeszközzel van felszerelve, mely csak akkor teszi lehetővé a feltöltést, ha a környezeti hőmérséklet 0 és +45 °C között van. MEGJEGYZÉS Az akkumulátor a károsodás veszélye nélkül bármikor és akár csak részlegesen is feltölthető.

7.2.3 Az akkumulátor visszahelyezése a gépbe

A feltöltés befejeztével:

1. Vegye ki az akkumulátort az akkumulátor-töltőből (ne

hagyja huzamosabb ideig töltés alatt, ha már feltöltő- dött).

2. Bontsa az akkumulátor-töltő hálózati csatlakozását.

3. Nyissa ki az akkumulátor rekeszének fedelét (24.A

ábra), helyezze be az akkumulátort (24.B ábra) ütközé- sig nyomva, amíg a kattanást nem hallja, ami rögzíti a helyén és biztosítja a villamos érintkezést. Zárja vissza teljesen a fedelet.

Minden használat után végezze el a gép tisztítását az aláb- bi útmutatás betartásával.

7.3.1 A gép tisztítása

• Győződjön meg mindig arról, hogy a levegőnyílások szeny- nyeződésektől mentesek legyenek.

• Ne használjon vízsugarat, és ne érje víz a motort és az elektromos alkatrészeket (26 ábra).

• Ne használjon agresszív folyadékokat az alváz tisztításá- hoz.

• A tűzveszély csökkentése érdekében a motort tartsa tisz- tán fűtől, levelektől vagy túl sok zsírtól.

• Mindig tartsa a karokat, a kijelzőt és a nyomógombokat szeny- nyeződéstől mentesen.

7.3.2 A vágóegység-tárcsa tisztítása

Távolítsa el a vázban lerakódott fűmaradványokat és sarat. Oldalkidobó esetén: ki kell venni a terelőlemezt (ha fel van szerelve - 6.1.2d. alfejezet).

7.3.3 A zsák tisztítása (27.A/B ábra)

7.4 RÖGZÍTŐ CSAVAROK ÉS ANYÁK

A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen.

7.5 A LÉGSZŰRŐ TISZTÍTÁSA

A szűrőelemet mindig tisztán kell tartani. Végezze el az alábbiakat:

1. Tisztítsa meg a levegőszűrő rácsának környékét.

2. Csavarja ki a csavart (28.B ábra) és vegye le a rácsot

3. Vegye ki a szűrőelemet (29.A ábra).

4. A por és a törmelék eltávolításához fújja a szűrőt, vagy

mossa le vízben (29.A. ábra).

5. Helyezze a szűrőelemet (29.A ábra) a foglalatába,

szerelje vissza a rácsot, és húzza meg a csavart (28.A ábra) és (28.B ábra).

• Viseljen vastag munkavédelmi kesztyűt.

• A gépet úgy fogja meg, hogy annak súlyát és súlyának eloszlását gyelembe véve biztos fogást találjon.

• Használjon a gép súlyának megfelelő számú személyt.

8. RENDKÍVÜLI KARBANTARTÁS

Bármilyen ellenőrzési, tisztítási vagy karbantartá- si, beállítási művelet előtt:

• Vegye ki a biztonsági kulcsot, (soha ne hagyja a kulcsot a gépben, gyermekek vagy nem alkalmas személyek által hozzáférhető helyen).

• Győződjön meg arról, hogy az összes mozgó rész telje- sen leállt-e.

• Hagyja kihűlni a motort, mielőtt a gépet bárhol elhelyez- né.

• Olvassa el a vonatkozó útmutatót.

• Viseljen megfelelő ruházatot, munkakesztyűt és védő- szemüveget.

Az életlen vágóegység kitépi a füvet és a pázsit elsárgulá- sát okozza. Ne érjen a vágóegységhez, amíg ki nem vette a kulcsot, és amíg a vágóegység forgása teljesen le nem állt. Valamennyi, a vágóegységgel kapcsolatos műve- let (leszerelés, élezés, kiegyensúlyozás, javítás, vissza- szerelés és/vagy csere) felelősségteljes munka, amely különleges hozzáértést igényel a megfelelő szerszámokHU - 9 használatán túl; Biztonsági okokból ezek a műveletek csak szakszervizben végezhetők. A gép kiegyensúlyozásának érdekében mindig egyszerre cserélje ki a sérült, elgörbült vagy kopott vá- góegységet és a hozzá tartozó csavarokat. FONTOS Mindig eredeti vágóegységeket alkalmazzon, amelyek kódja megegyezik a "Műszaki adatok" táblázatá- ban látható kóddal. Mivel a gép folyamatos fejlesztés tárgyát képezi, a "Mű- szaki adatok" táblázatában látható vágóegységeket idővel hasonló jellegű és tulajdonságú, biztonságos működést biztosító vágóegységekre lehet kicserélni.

1. Hagyja kihűlni a motort.

2. Vegye ki a biztonsági kulcsot.

3. Tisztítsa meg a gépet (7.3. szakasz).

4. Ellenőrizze a gép épségét.

• Az időjárás viszontagságaitól védetten.

• Gyermekektől elzárva.

• Ellenőrizze, hogy eltávolította-e a karbantartáshoz használt kulcsokat és szerszámokat.

9.2 AZ AKKUMULÁTOR TÁROLÁSA

Az akkumulátort árnyékos, hűvös, nedvességtől mentes helyen kell tárolni. MEGJEGYZÉS Huzamosabb üzemszünet esetén kétha- vonta töltse fel az akkumulátort.

10. MOZGATÁS ÉS SZÁLLÍTÁS

Minden alkalommal, amikor a gépet felemelni, mozgatni, szál- lítani vagy dönteni kell:

• Állítsa le a gépet (6.5. szakasz), amíg a mozgó részek telje- sen le nem állnak.

• Viseljen vastag munkavédelmi kesztyűt.

• A gépet úgy fogja meg, hogy annak súlyát és súlyának el- oszlását gyelembe véve biztos fogást találjon.

• Használjon a gép súlyának megfelelő számú személyt.

• Ellenőrizze, hogy a gép mozgása ne okozzon kárt vagy sérülést. A gép járművel vagy utánfutóval való szállítása során:

• Használjon megfelelő teherbírású, szélességű és hosszú- ságú rámpát.

• A gépet álló motorral és megfelelő számú személy alkalma- zásával tolja a szállító eszközre.

• Engedje le a vágóegység-tárcsát.

• Úgy helyezze el, hogy senki számára ne jelentsen veszélyt.

• Rögzítse erősen a szállító járműhöz kötelekkel vagy láncok- kal, hogy ne borulhasson fel.

11. KARBANTARTÁSI TÁBLÁZAT

Beavatkozás Gyakoriság Megjegyzések GÉP Az összes rögzítés ellenőrzése; biztonsági ellenőrzések / a kapcsolók ellenőrzése; a hátsó / oldalkidobó védőburkolatok ellenőrzése; gyűjtőzsák, oldalkidobó terelőlemez ellenőrzése; a vágóegység ellenőrzése. Használat előtt 6.2. szak. Általános tisztítás és ellenőrzés; a gép esetleges károsodásának ellenőrzése. Szükség esetén forduljon a márkaszervizhez. Minden használat után 7.3. szak. A vágóegység cseréje - 81. *** pont Az akkumulátor töltésének ellenőrzése Minden használat előtt

Az akkumulátor feltöltése Minden használat után

A légszűrő tisztítása Havonta egyszer 7.5. szakasz

• Lásd az akkumulátor / akkumulátor-töltő útmutatóját. **Ezt a műveletet a márkakereskedő vagy a szakszerviz végezze el *** Ezt a műveletet azonnal végezze el, amint rendellenes működés első jeleit észleliHU - 10

12. A PROBLÉMÁK AZONOSÍTÁSA

12.1 ELEKTRONIKUS VEZÉRLÉSŰ GÉPEKHEZ

Amennyiben a fent leírt műveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz. PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS

1. A bekapcsoló gombot

megnyomva, a LED nem kapcsol be. Nincs biztonsági kulcs vagy nincs meg- felelően behelyezve. Helyezze be a kulcsot (6.3. szak.). Biztonsági kulcs “OFF” állásban. Állítsa a biztonsági kulcsot “ON” állásba (6.3 alfejezet). Nincs akkumulátor vagy nincs megfele- lően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulá- tor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.). Helytelen akkumulátor-kombináció. Ellenőrizze az akkumulátorok megfelelő kom- binációját a "Műszaki adatok" táblázatban megadott utasítások szerint.

2. A bekapcsoló gombot

megnyomva, a LED nem kapcsol be, és a gép hangjelzést ad ki. A motor belső rendellenessége. Vegye ki a biztonsági kulcsot és forduljon a márkaszervizhez az ellenőrzésért, alkatrész- cseréért vagy javításokért.

3. A motor munkavégzés

közben leáll. Az akkumulátor nincs megfelelően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulá- tor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.).

4. Bekapcsol a veszélyre

gyelmeztető led (30.A ábra), és a gép hangjel- zést ad ki Vágóegység leblokkolva. Állítsa le a gépet, vegye ki a biztonsági kulcsot, vegyen fel munkavédelmi kesztyűt. Ellenőrizze a gép alsó részét (7.3.2. szak.) és szükség esetén távolítsa el a vágóegység for- gásának esetleges akadályát. Ha a rendellenesség nem szűnik meg, fordul- jon a szervizhez az ellenőrzésért, alkatrész- cseréért vagy javításokért ( 8.1. szak.). A gép rendellenessége Vegye ki a biztonsági kulcsot és forduljon a márkaszervizhez az ellenőrzésért, alkatrész- cseréért vagy javításokért.

5. Villog a veszélyre gyel-

meztető led (30.A ábra). A gép túlmelegedése miatt a hővédelem beavatkozott. Várjon legalább 5 percet, majd indítsa be újra a gépet.

6. A fűnyírás nehézkes. A vágóegység nincs megfelelő álla-

potban. Forduljon a szervizhez a vágóegység élezésé- ért vagy cseréjéért.

7. Erős zajok és/vagy vibrá-

lás érzékelhető a munka- végzés alatt. A vágóegység rögzítése kilazult vagy a vágóegység károsodott. Állítsa le azonnal a motort és vegye ki a bizton- sági kulcsot. Forduljon a szervizhez az ellenőrzésért, alkat- részcseréért vagy javításokért ( 8.1. szak.).

8. Az akkumulátor működé-

si ideje elégtelen. Nehéz használati körülmények, melyek nagyobb áramfelvételt igényelnek. Használja a gépet optimálisan (7.2.1. szakasz). Az akkumulátor teljesítménye nem elég- séges a munkaigényekhez. Használjon egy második akkumulátort vagy egy nagyobb teljesítményű akkumulátort (13.2. szakasz).HU - 11

9. Az akkumulátor-töltő nem

végzi el az akkumulátor feltöltését. Az akkumulátor nincs megfelelően be- helyezve az akkumulátor-töltőbe. Ellenőrizze a behelyezését (7.2.3.szak.). Nem megfelelő környezeti körülmények. Megfelelő hőmérsékletű helyiségben végezze el a feltöltést (lásd az akkumulátor / akkumulá- tor-töltő útmutatóját). Az érintkezők szennyezettek. Tisztítsa meg az érintkezőket. Az akkumulátor-töltőn nincs feszültség. Ellenőrizze, hogy a dugó csatlakozik-e az al- jzatba, és van-e áramellátás. Hibás akkumulátor-töltő. Cserélje ki eredeti pótalkatrésszel. Ha a rendellenesség nem szűnik meg, lásd az akkumulátor / akkumulátor-töltő útmutatóját.

12.2 ELEKTRONIKUS VEZÉRLÉS NÉLKÜLI GÉPEKHEZ

Amennyiben a fent leírt műveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz. PROBLÉMA VALÓSZÍNŰ OK MEGOLDÁS

1. A kapcsolót használva a

motor nem indul el Nincs biztonsági kulcs vagy nincs meg- felelően behelyezve. Helyezze be a kulcsot (6.3. szak.). Biztonsági kulcs “OFF” állásban. Állítsa a biztonsági kulcsot “ON” állásba (6.3 alfejezet). Nincs akkumulátor vagy nincs megfele- lően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulá- tor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.). Helytelen akkumulátor-kombináció. Ellenőrizze az akkumulátorok megfelelő kom- binációját a "Műszaki adatok" táblázatban megadott utasítások szerint.

2. A motor leáll, és a gép

hangjelzést ad ki. Az akkumulátor nincs megfelelően behelyezve. Nyissa ki a fedelet és ellenőrizze az akkumulá- tor megfelelő elhelyezését (7.2.3. szakasz). Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltését és töltse fel (7.2.2. szak.). A motor túlmelegedése miatt a hőkioldó beavatkozott. Várjon legalább 5 percet, majd indítsa be újra a gépet. Vágóegység leblokkolva. Állítsa le a gépet, vegye ki a biztonsági kulcsot, vegyen fel munkavédelmi kesztyűt. Ellenőrizze a gép alsó részét (7.3.2. szak.) és szükség esetén távolítsa el a vágóegység for- gásának esetleges akadályát. Ha a rendellenesség nem szűnik meg, fordul- jon a szervizhez az ellenőrzésért, alkatrész- cseréért vagy javításokért ( 8.1. szak.). A gép rendellenessége Vegye ki a biztonsági kulcsot és forduljon a márkaszervizhez az ellenőrzésért, alkatrész- cseréért vagy javításokért.

3. A fűnyírás nehézkes. A vágóegység nincs megfelelő álla-

potban. Forduljon a szervizhez a vágóegység élezésé- ért vagy cseréjéért.

4. Erős zajok és/vagy vibrá-

lás érzékelhető a munka- végzés alatt. A vágóegység rögzítése kilazult vagy a vágóegység károsodott. Állítsa le azonnal a motort és vegye ki a bizton- sági kulcsot. Forduljon a szervizhez az ellenőrzésért, alkat- részcseréért vagy javításokért ( 8.1. szak.).HU - 12

5. Az akkumulátor működé-

si ideje elégtelen. Nehéz használati körülmények, melyek nagyobb áramfelvételt igényelnek. Használja a gépet optimálisan (7.2.1. szakasz). Az akkumulátor teljesítménye nem elég- séges a munkaigényekhez. Használjon egy második akkumulátort vagy egy nagyobb teljesítményű akkumulátort (13.2. szakasz).

6. Az akkumulátor-töltő nem

végzi el az akkumulátor feltöltését. Az akkumulátor nincs megfelelően be- helyezve az akkumulátor-töltőbe. Ellenőrizze a behelyezését (7.2.3.szak.). Nem megfelelő környezeti körülmények. Megfelelő hőmérsékletű helyiségben végezze el a feltöltést (lásd az akkumulátor / akkumulá- tor-töltő útmutatóját). Az érintkezők szennyezettek. Tisztítsa meg az érintkezőket. Az akkumulátor-töltőn nincs feszültség. Ellenőrizze, hogy a dugó csatlakozik-e az al- jzatba, és van-e áramellátás. Hibás akkumulátor-töltő. Cserélje ki eredeti pótalkatrésszel. Ha a rendellenesség nem szűnik meg, lásd az akkumulátor / akkumulátor-töltő útmutatóját.

Finoman felaprítja a levágott füvet, és a gyepen hagyja, vagy a zsákban gyűjti össze (előkészített gépekhez) (31. ábra).

Különböző kapacitású akkumulátorok kaphatók a különfé- le üzemi igények kielégítésére (32. ábra). A jelen géphez hitelesített akkumulátorok listája a „Műszaki adatok” c. táblázatban szerepel.

13.3 AKKUMULÁTOR-TÖLTŐ

Az akkumulátor töltésére szolgáló készülék (33. ábra).LT - 1

9. Nabíjačka akumulátora

6. Nabíjačka akumulátora

HU ( Eredeti használati utasítás fordítása)

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész) 1. Alulírott Vállalat 2. Felelősségének teljes tudatában kijelenti, hogy az alábbi gép: Gyalogvezetésű fűnyírógép / fűnyírás a) Típus / Alaptípus b) Hónap / Gyártás éve c) Gyártási szám d) Motor: akkumulátor 3. Megfelel az alábbi irányelvek előírásainak: e) Tanúsító szerv f) CE vizsgálat típusa 4. Hivatkozás a harmonizált szabványokra g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint i) Vágási szélesség n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje RU ( Перевод оригинальных инструкций)

HU ( Eredeti használati utasítás fordítása)

EK-megfelelőségi nyilatkozata (2006/42/EK gépirányelv, II. melléklet "A" rész)

1. Alulírott Vállalat

2. Felelősségének teljes tudatában kijelenti,

hogy az alábbi gép: Gyalogvezetésű fűnyírógép / fűnyírás a) Típus / Alaptípus b) Hónap / Gyártás éve c) Gyártási szám d) Motor: akkumulátor

3. Megfelel az alábbi irányelvek előírásainak:

e) Tanúsító szerv f) CE vizsgálat típusa

4. Hivatkozás a harmonizált szabványokra

g) Mért zajteljesítmény szint h) Garantált zajteljesítmény szint

n) Műszaki Dosszié szerkesztésére felhatalmazott személy: o) Helye és ideje RU ( Перевод оригинальных инструкций)
