KASUTUSJUHEND Combi 743 Q AE STIGA

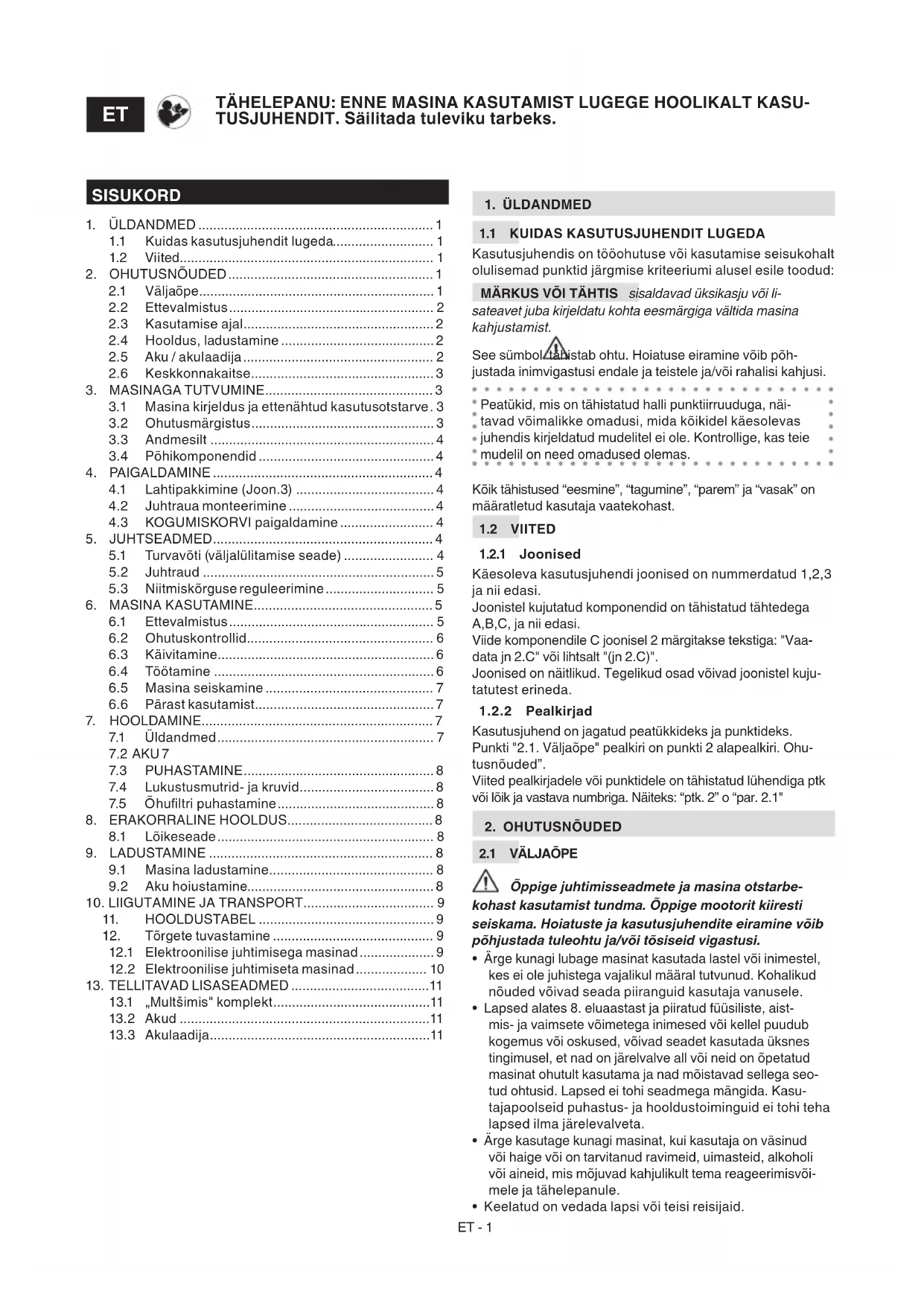

TÄHELEPANU: enne masina kasutamist lugeda tähelepanelikult antud kasutusjuhendit.

EESTI - Algupärase kasutusjuhendi tõlge ET

2.1 Väljaõpe....1
2.2 Ettevalmistus.... 2
2.3 Kasutamise ajal....2
2.4 Hooldus, ladustamine 2
2.5 Aku / akulaadija 2
2.6 Keskkonnakaitse....3

1. MASINAGA TUTVUMINE....3

3.1 Masina kirjeldus ja ettenähtud kasutusotstarve. 3
3.2 Ohutusmärgistus....3
3.3 Andmesilt 4
3.4 Põhikomponendid 4

1. PAIGALDAMINE 4

4.1 Lahtipakkimine (Joon.3) 4
4.2 Juhtraua monteerimine 4
4.3 KOGUMISKORVI paigaldamine 4

1. JUHTSEADMED....4

5.1 Turvavõti (väljalülitamise seade) 4
5.2 Juhtraud 5
5.3 Niitmiskõrguse reguleerimine 5

1. MASINA KASUTAMINE....5

6.1 Ettevalmistus....5
6.2 Ohutuskontrollid.... 6
6.3 Käivitamine....6
6.4 Töötamine 6
6.5 Masina seiskamine 7
6.6 Pärast kasutamist....7

1. HOOLDAMINE....7

7.1 Üldandmed....7
7.2 AKU 7
7.3 PUHASTAMINE 8
7.4 Lukustusmutrid- ja kruvid....8
7.5 Ôhufiltri puhastamine....8

1. ERAKORRALINE HOOLDUS....8

8.1 Lõikeseade....8

1. LADUSTAMINE 8

9.1 Masina ladustamine....8
9.2 Aku hoiustamine....8

1. LIIGUTAMINE JA TRANSPORT 9

2. HOOLDUSTABEL 9

3. Törgete tuvastamine 9

12.1 Elektroonilise juhtimisega masinad....9
12.2 Elektroonilise juhtimiseta masinad.... 10

1. TELLITAVAD LISASEADMED 11

13.1 „Multšimis" komplekt....11
13.2 Akud 11
13.3 Akulaadija....11

1. ÜLDANDMED

Kasutusjuhendis on tööohutuse või kasutamise seisukohalt olulisemad punktid järgmise kriteeriumi alusel esile toodud:

MÄRKUS VÕI TÄHTIS sisaldavad üksikasju või li- sateavet juba kirjeldatu kohta eesmärgiga vältida masina kahjustamist.

See sümbol/tahistab ohtu. Hoiatuse eiramine võib põh-justada inimvigastusi endale ja teistele ja/või rahalisi kahjusi.

• Peatükid, mis on tähistatud halli punktiirruuduga, näi-
  tavad võimalikke omadusi, mida kõikidel käesolevas
• juhendis kirjeldatud mudelitel ei ole. Kontrollige, kas teie
  • mudelil on need omadused olemas.

Kõik tähistused “eesmine”, “tagumine”, “parem” ja “vasak” on määratletud kasutaja vaatekohast.

1.2 VIITED

1.2.1 Joonised

Käesoleva kasutusjuhendi joonised on nummerdatud 1,2,3 ja nii edasi.

Joonistel kujutatud komponendid on tähistatud tähtedega A,B,C, ja nii edasi.
Viide komponendile C joonisel 2 märgitakse tekstiga: "Vaa-data jn 2.C" või lihtsalt "(jn 2.C)".
Joonised on näitlikud. Tegelikud osad võivad joonistel kuju- tatutest erineda.

1.2.2 Pealkirjad

Kasutusjuhend on jagatud peatükkideks ja punktideks.

Punkti "2.1. Väljaõpe" pealkiri on punkti 2 alapealkiri. Ohutusnõuded".

Viited pealkirjadele või punktidele on tähistatud lühendiga ptk või lõik ja vastava numbriga. Näiteks: "ptk. 2" o "par. 2.1"

2. OHUTUSNÖUDED

2.1 VÄLJAÖPE

⚠️ Öppige juhtimisseadmete ja masina otstarbekohast kasutamist tundma. Öppige mootorit kiiresti seiskama. Hoiatuste ja kasutusjuhendite eiramine võib põhjustada tuleohtu ja/või tõsiseid vigastusi.

• Ärge kunagi lubage masinat kasutada lastel või inimestel, kes ei ole juhistega vajalikul määral tutvunud. Kohalikud nõuded võivad seada piiranguid kasutaja vanusele.
• Lapsed alates 8. eluaastast ja piiratud füüsiliste, aistmis- ja vaimsete võimetega inimesed või kellel puudub kogemus või oskused, võivad seadet kasutada üksnes tingimusel, et nad on järelvalve all või neid onõpetatud masinat ohutult kasutama ja nad mõistavad sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Kasutajapoolseid puhastus- ja hooldustoiminguid ei tohi teha lapsed ilma järelevalveta.
• Ärge kasutage kunagi masinat, kui kasutaja on väsinud või haige või on tarvitanud ravimeid, uimasteid, alkoholi või aineid, mis mõjuvad kahjulikult tema reageerimisvõi-mele ja tähelepanule.

• Keelatud on vedada lapsi või teisi reisijaid.

• Pidage meeles, et seadmega töötaja või selle kasutaja vastutab õnnetuste ja kahjustuste eest, mis võivad tek-kida teistele inimestele või nende omandile. Kasutaja vastutusalas on hinnata töökoha võimalikke ohtusid ja võtta kõik vajalikud ettevaatusabinõud enda ja teiste ohutuse tagamiseks, eriti nõlvadel, konarlikul, libedal või ebastabiilsel pinnal.

• Kui soovite masina anda või laenata teistele, veenduda, et kasutaja tutvuks käesolevas kasutusjuhendis olevate instruktsioonidega.

2.2 ETTEVALMISTUS

Isikukaitsevahendid

• Kandke sobivaid riideid, libisemiskindla tallaga tööjalatseid ja pikki pükse. Ärge juhtige masinat paljajalu või lahtistes sandaalides. Kandke kuulmise kaitseks kõrvaklappe.
• Kuulmiskaitsevahendite kasutamine vähendab ka suutlikkust kuulda hoiatusi (hüüdu või häiret). Olge tähelepanelik tööala vahetus läheduses toimuva suhtes.
• Kandke sobivaid riideid ja töökindaid köigis kätele ohtlikes situatsioonides.
• Ärge kandke kunagi salle, särke, keesid, käevõrusid, lahtisi riideid, paelu, lipse ega muid rippuvaid või lahtisi aksessuaare, mis võiksid takerduda masinasse või tööalal olevatesse esemetesse ja materjalidesse.
• Siduge pikad juuksed kokku.

Tööala / Masin

- Vaadake tööala hoolikalt üle ja korjake kokku köik, mis vöiks masinal alt eemale paiskuda ning löikeseadet vöi liikuvaid masinaosi kahjustada (kivid, oksad, traat, luud, jne.).

2.3 KASUTAMISE AJAL

Tööala

• Masinat ei tohi kasutada plahvatusohtlikus keskkonnas, tuleohtlike vedelike, gaaside või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad tolmu või aurud süüdata.
• Töötage ainult päevavalguses või heas kunstvalguses ja hea nähtavuse juures.
• Hoidke inimesed, lapsed ja loomad tööalalt eemale. Lapsi peab valvama mõni teine täiskasvanu.
• Vältige märja rohu, vihma või tormiohuga töötamist, eriti äikese võimaluse korral.
• Masinat ei tohi jätta vihma kätte või niiskesse keskkonda. Tööriista sattunud vesi suurendab elektrilöögi ohtu.
• Olge eriti tähelepanelik maapinna ebatasasuste (kraavid, rentslid), kallakute ja peidetud ohtude suhtes ning pööra- ke tähelepanu takistusele, mis võivad piirata nähtavust.
• Pöörata tähelepanu järsakute, kraavide või piirete ääres. Masin võib ümber minna, kui üks ratas läheb üle serva või kui serv variseb.
• Liikuge töötades kallakuga risti ja mitte kunagi üles/alla suunas, olge pöörates ettevaatlik ja vaadake, et rattad ei läheks vastu takistusi (kivid, oksad, juured, jne.), millega võiks kaasneda külgsuunas libisemine või kontrolli kaotamine masina üle.
• Kui masinat kasutatakse tee lähedal, pöörake tähelepanu liiklusele.

Toimimisviis

• Olge tagurdamisel ettevaatlik. Enne tagurdamist ja tagurdamise ajal vaadake alati seljataha veendumaks, et seal ei ole takistusi.
• Ärge kunagi jookske, vaid köndige.

• Vältige enda vedamist muruniitja poolt.

• Hoidke käed ja jalad nii käivitamise kui masina kasutamise ajal lõikeseadmest eemal.

• Tähelepanu: lõikeelement pöörleb veel paar sekundit ka pärast välja lülitamist ja mootori seiskamist.
• Hoidke väljalaskeavast eemal.

Purunemiste või önnetuste puhul töötamise ajal age kohe mootor ja eemaldage masin nii, et see ei lustaks lisakahjustusi; kui viga olete saanud teie eised inimesed, alustage kohe olukorrale vastava aabi andmist ja pöörduge vajaliku ravi saamiseks ishoiuasutusse. Eemaldage hoolikalt võimalikud jää- mis võiksid põhjustada tähelepanuta jäämise korral ustusi või vigastusi inimestele või loomadele.

Kasutuspiirangud

• Ärge kunagi kasutage masinat, kui selle kaitsmed on kahjustatud, puudu või valesti kinnitatud (kogumiskorv, külgmise väljalaske kaitsmed, tagumise väljalaske kaitsmed).
• Masinat ei tohi kasutada, kui selle lisaseadmed/vahendid ei ole paigaldatud ettenähtud punktidesse.
• Masina ohutussüsteeme ei tohi eemaldada, välja lülitada, välistada ega manipuleerida.
• Masinat ei tohi ülemääraselt pingutada ega liiga väikest masinat kasutada liiga raskete tööde tegemiseks; Sobiva masina kasutamine vähendab riske ja parandab töö kvaliteeti.

2.4 HOOLDUS, LADUSTAMINE

Regulaarne hooldamine ja õige ladustamine tagab masina ohutuse ja jõudluse.

Hooldamine

• Ei tohi kasutada kulunud või kahjustunud osadega masinat. Vigadega või kahjustatud osad tuleb välja vahetada ning mitte kunagi parandada.
• Masina reguleerimistöid tehes tuleb olla ettevaatlik vältimaks sörmede jäämist liikuva löikeseadme ja masina liikumatute osade vahele.

Antud kasutusjuhendis toodud müra- ja vibratsioose on masina kasutamise maksimumnäitajad. Tasakaaväljas löikeseadme kasutamine, liigne liikumiskiirus, duse puudumine möjutavad märkimisväärselt müra ja atsiooni. Seetõttu on vajalik tarvitusele võtta ennetavad tmed, et hoida ära kõrgest mürast ja vibratsiooni surpõhjustatud kahjustused; tegeleda masina hooldusekanda müravastaseid kõrvaklappe, teha töö ajal pause.

Ladustamine

- Tuleohu vähendamiseks ei tohi jätta anumaid tekkinud jääkmaterjalidega siseruumi.

2.5 AKU / AKULAADIJA

TÄHTIS Järgmised ohutussuunised kehtivad lisaks masinaga komplektis oleva aku ja akulaadija juhendi ohutusnõuetele.

• Kasutage aku laadimiseks ainult tootja soovitatud akulaadijat. Ebasobiv akulaadija võib põhjustada elektrilöögi, ülekuumenemise või korrosiivse vedeliku väljavoolamise akust.
• Kasutage ainult teie töövahendile ette nähtud akusid. Teiste patareide kasutamine vöib esile kutsuda vigastusi vöi tuleohtu.
• Kontrollige enne aku paigaldamist, kas seade on välja lülitatud. Aku paigaldamine sisselülitatud elektriseadmele võib põhjustada tulekahju.
• Hoidke kasutamata aku eemal kirjaklambritest, münti-dest, võtmetest, naeltest, kruvidest ja muudest väikestest

metallesemetest, mis võiksid esile kutsuda kontaktide lühise. Aku kontaktide vaheline lühis võib põhjustada süttimist või tulekahju.

• Ärge kasutage akulaadijat kohtades, kus on tuleohtlikke aineid või kergesti süttivaid pindasid, nagu paber, riie, jms. Laadimise ajal akulaadija soojeneb ja võib kaasa tuua tulekahju.
• Akumulaatorite transportimise ajal pöörata tähelepanu, et poolused omavahel kokku ei puutuks ja transportimiseks ei tohi kasutada metallnõusid.

2.6 KESKKONNAKAITSE

Keskkonnakaitse peab masina kasutamisel olema oluline ja eelistatud aspekt kaitsmaks meie tsiviilse kooselu ja keskkonna huve.

• Vältige naabrite häirimist. Kasutada masinat ainult möist-likel kellaaegadel (mitte varahommikul või hilisõhtul, kui see võiks inimesi segada).
• Järgige kohalikke jäätmekäitlusnõudeid, mis puudutavad pakendite, kahjustatud osade ja muu keskkonnaohtliku kõrvaldamist; neid jääke ei tohi visata tavaprügi hulka, vaid need tuleb eraldada ja viia kogumiskeskustesse, kus materjalid ümber töödeldakse.
• Pidage jäätmematerjalidest vabanemisel kinni kohalikest määrustest.
• Kui masin kasutuselt kõrvaldatakse, ärge visake seda loodusse, vaid viige see vastavalt kohalikele kehtivatele eeskirjadele jäätmekäitluspunkti.

Ärge visake elektrilisi seadmeid olmejäätmete hulka. Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja elektroonikaseadmetest tekkinud jäätmete (elektroonikaromude) kohta ja selle raken-damisele vastavuses riiklike õigusnõuetega, tuleb elektriseadmete romud koguda eraldi, et neid ökoloogiliselt korduskasutada. Kui elektriseadmed visatakse prügimäele või kaevatakse maha, võivad kahjulikud ained jõuda põhjavette ja pääseda toiduahelasse, kahjustades teie tervist ja heaolu. Täpsemat infot käesoleva toote kõrvaldamise kohta saab vastavalt jäätmekäitlusettevõttelt või edasimüüjalt.

Pärast akude kasutusea löppu tuleb neid käidelda keskkonnasöbralikult. Akud sisaldavad aineid, mis on kahjulikud nii teile kui keskkonnale. Aku tuleb eraldada ja viia jäätmekogumispunkti, kus vöetakse vastu liitiumioonakusid.

Toodete ja pakendite sorteeritud käitlemine võimaldab materjalide taaskasutusse võt-mist. Kogutud materjalide taaskasutus vähendab keskkonnareostust ning nõudlust tooraine järgi.

3. MASINAGA TUTVUMINE

3.1 MASINA KIRJELDUS JA ETTENÄHTUD KASU-TUSOTSTARVE

Masin on muruniiduk, mille kasutaja seisab püsti.

Masin koosneb mootorist, mis käivitab korpusega kaetud lõikeseadme, ratastest ja juhtrauast.

Kasutaja saab juhtida masinat ja käivitada põhilisi juhtimis-seadmeid, jäädes alati juhtraua taha ja seega ohutusse kau-gusesse pöörlevast lõikeseadmest.

Kasutaja masinast kaugenemisel peatuvad mootor ja pöörleva seade paari sekundi jooksul.

3.1.1 Ettenähtud kasutus

Masin on ette nähtud rohu niitmiseks (ja kogumiseks) aedades ja rohuniitudel ja selle möödud on proportsonaalsed lõikeulatusega ning seda juhib selle taga kõndiv operaator. Masin on suuteline:

1. Niitke muru ja koguge seda kogumiskorvi.
2. Niitke muru ja väljutage see tagumise osa kaudu maapinnale.
3. Niitke muru ja jätke see lateraalselt maapinnale (kui on saadaval).
4. Niitke muru, purustage see ja jätke see maapinnale (multšimise effekt -kui on saadaval).

Eriliste lisaseadmete, mis on tootja poolt ette nähtud kui originaalvarustus või eraldi ostetav, kasutamine võimaldab teostada antud tööd erineval moel, mida on kirjeldatud antud kasutusjuhendis või juhendites, mis saadavad eraldi iga lisaseadet.

3.1.2 Ebaõige kasutus

Mistahes muu ülalnimetatust erinev kasutus võib osutuda ohtlikuks ja kahjulikuks inimestele ja/või esemetele.

Ebaõige kasutuse alla käivad (näiteks, aga mitte ainult):

- Vedada masinal teisi inimesi, lapsi ja loomi, sest nad võivad kukkuda ja saada raskelt vigastada ning võivad takistada ohutut juhtimist.

– Lasta ennast masinal vedada.

– Kasutada masinat koormuste

vedamiseks või lükkamiseks.

– Sisestada lõikeseadet ilma rohuta lõikudel.

– Masina kasutamine lehtede või prügi kogumiseks.

- Masina kasutamine hekkide pügamiseks või rohust erineva taimestiku niitmiseks.

- Masina kasutamine rohkem kui ühe inimese poolt.

TÄHTIS Masina valesti kasutamine muudab garantii kehtetuks ja vabastab tootja kogu vastutusest, mis muudab kasutaja vastutavaks kõigi kahjustuste ja kehavigastuste eest endale ja teistele.

3.1.3 Kasutaja tüüp

Masin on ette nähtud kasutamiseks tarbijatele, see tähendab mitteprofessionaalsetele operaatoritele. Masin on ette nähtud harrastuskasutuseks.

TÄHTIS Masinal tohib korraga olla vaid üks kasutaja.

3.2 OHUTUSMÄRGISTUS

Masina peal on kujutatud mitmesugused sümbolid (jn.2). Nende eesmärgiks on meenutada kasutajale juhiseid, mida tuleb tähelepanelikult ja piisava ettevaatlikkusega järgida. Sümbolite tähendus:

Tähelepanu. Lugege juhendeid enne ma- sina kasutamist.

Ohtlik! Esemete väljapaiskumine. Ma- sina kasutamise ajal hoida tööpiirkonnast eemale kõrvalised isikud.

Ainult soojusmootoriga muruniidukid.

Ainult elektrilised muruniidukid, mis saavad toidet vooluvõrgust.

Ainult elektrilised muruniidukid, mis saavad toidet vooluvõrgust.

Ohtlik! Lõikeoht.Lõikamisseadmed töös. Ärge sisestage käsi ega jalgu lõikeseadme kereossa.

Ettevaatust terava lõikeseadmega. Ärge pange käsi või jalgu lõikeseadme korpusesse. Lõikeseade jätkab pöörlemist ka pärast mootori väljalülitamist. Enne hooldustoiminguid eemaldage turvavõti (inaktiveerimisseade).

TÄHTIS Vahetage kahjustatud või loetamatud kleebised välja. Tellige asenduskleebised volitatud teenindusest.

3.3 ANDMESILT

Masina andmesildil on järgmised andmed (jn.1).

1. Müravõimsuse tase.

2. CE Vastavusmärgistus.

3. Tootmisaasta.

4. Masina tüüp.

5. Seerianumber.

6. Tootja nimi ja aadress.

7. Artikli kood.

8. Mootori töötamise suurim kiirus.

9. Kaal kilogrammides.

10. Toitepinge ja -sagedus.

11. Elektriohutuse aste.

12. Nominaalvõimsus.

Kirjutage masina identifitseerimisandmed kaane tagaküljel olevale sildile.

TÄHTIS Kui võtate ühendust volitatud teenindusega, edastage neile andmesildil olev tooteteave.

TÄHTIS Vastavusdeklaratsiooni näidis on juhendi lõpus.

3.4 PÕHIKOMPONENDID

Masin koosneb järgmistest peamistest komponentidest, millel on järgmised funktsioonid (jn.1.0):

A. Korpus: korpus, mis ümbritseb pöörlevat löike-seadet.

B. Mootor: veab nii lõikeseadet kui ka rattaid (kui on saadaval).

C. Lõikeseade: seade, mis niidab rohtu.

D. Tagumine väljalaskeava kaitse: ohutusseade, mis takistab lõikeseadmega üles korjatud objektide masinast eemale paiskamist.

E. Külgmise väljalaskeava kaitse (kui on saadaval): ohutusseade, mis takistab lõikeseadmega üles korjatud objektide masinast eemale paiska-mist.

F. Külgmine väljaviskekanal (kui on saadaval): see väljutab rohu küljele ja on ühtlasi ohutusvahend, mis ei lase lõikeseadmega üles korjatud objekte masinast eemale paisata.

G. Kogumiskorv: lisaks niidetud rohu kogumisele on see ühtlasi ohutusvahend, mis ei lase lõike-seadmega üles korjatud objekte masinast eemale paisata.

H. Juhtraud: sellest hoiab töötaja töö ajal kinni. Selle pikkus tagab töötajale töö ajal pöörlevast lõike-seadmest ohutu kauguse.

I. Aku (kui ei ole masinaga kaasas, vt ptk 13 "Li-saseadmed tellimusel"): annab toidet mootori käivitamiseks; kirjelduse ja kasutusnõuded leiate spetsiaalses kasutusjuhendis.

J. Kasutaja pidurdusseadis: see hoob paneb lõikeseadmed ja ajami käima või seisma. Mootor seiskub automaatselt kui hoob lahti lasta.

K. Edasiveo hoob (kui on saadaval): see hoob paneb rattad liikuma, et masin saaks edasi liikuda.

L. Akupesa luuk

M. Turvavõti (Väljalülitamise seade): Võti raken-dab/katkestab masina elektrisüsteemi.

N. Akulaadija (kui masina komplektis ei ole, siis vt ptk 13 "eritellimusel lisaseadmed"): seade aku laadimiseks.

Järgige hoolikalt juhiseid ja ohutusnõudeid, mida on kirjeldatud 2. ptk.

4. PAIGALDAMINE

Möningad masina komponendid tehases jäetud monteerimata ning need tuleb masina külge monteerida pärast pakendi eemaldamist, järgides allolevaid instruktsioone.

Valige lahti pakkimiseks ja monteerimiseks tasane ja kindel koht, kus on piisavalt ruumi masina ja selle pakendi liigutamiseks. Masinat ei tohi kasutada enne peatükis "MONTEERIMINE" toodud juhiste lõpule viimist.

4.1 LAHTIPAKKIMINE (JOON.3)

1. Avage pakend ettevaatlikult, et komponente mitte kaotada.

2. Tutvuge karbis oleva dokumentatsiooniga, sealhulgas juhendiga.

3. Võtke kõik pealemonteerimata komponendid kastist välja.

4. Kõrvaldage kast ja pakendid vastavalt kohalikele eeskirjadele.

Enne monteerimist vaadake, kas turvavõti on välja võetud.

4.2 JUHTRAUA MONTEERIMINE

Paigaldage juhtraud suuniste järgi joonistel 4, 5 ja 6.

4.3 KOGUMISKORVI PAIGALDAMINE

Paigaldage kogumiskorv, nagu on näidatud joonisel 7.

5. JUHTSEADMED

5.1 TURVAVÕTI (VÄLJALÜLITAMISE SEADE)

Võti (jn 8.A), mis asub akupesas, rakendab või katkestab masina elektrisüsteemi.

Võtme eemaldamisel vooluring katkeb, see takistab masina kontrollimatut kasutamist.

TÄHTIS Eemaldage turvavõti, kui masin jääb seisma või järelevalveta.

Mõnedel mudelitel tuleb võti keerata enne käivitamist
- masina elektrisüsteemi aktiveerimiseks sisselülitatud - asendisse (ON).
Võtme väljalülitatud asendisse (OFF) keeramisel inak-
• tiveeritakse masina elektriahel, mis takistab masina
kontrollimatut kasutamist.

5.2 JUHTRAUD

5.2.1 Automaatne pidurdusseadis

Automaatne pidurdusseadis (jn 9.A) aktiveerib löikeseadme.

See asub juhtraua ees.

Vajutage ohutusnuppu (jn 9.C) ja liigutage hooba juhtraua suunas, et lõikeseade käivitada.

Hoova vabastamisel seiskub mootor automaatselt ja köik funktsioonid inaktiveeritakse.

MÄRKUS Lõikeseadme saab aktiveerida ainult juhraua paremal küljel olevat kollast nuppu vajutades ja automaatset pidurdusseadist juhraua suunas vajutades.

5.2.2 Käivitusnupp

Käivitusnuppu (jn.12.A) kasutatakse:

1. Masina käivitamine. Nupu (Joon. 10.A) vajutamisel lülitub LED (Joon. 10.B) sisse ja masin on kasutusvalmis.

MÄRKUS Masina saab sisse lülitada ainult siis, kui automaatne pidurdusseadis ja edasiveohoob on vabastatud.

MÄRKUS Kui masinat ei kasutata, lülitub LED 15 sekundi pärast välja ja eespool kirjeldatud toiming tuleb uuesti teha.

Lõikeseadme sisselülitamine.

MÄRKUS Lõikeseadme saab tööle panna ainult siis, kui vajutatakse automaatset pidurdusseadist juhtraual (vt lõik 6.3).

1. Lõikeseadme väljalülitamine. Kui lõikeseade on aktiveeritud, vabastage automaatne pidurdusseadis (jn 10.A); lõikeseade seiskub, kuid niiduk jääb tööle.

5.2.3 Edasiveo hoob

TÄHTIS Mootori käivitamise ajal peab veosüsteem olema välja lülitatud.

Lülitab sisse rataste veo, millega masin saab edasi liikuda.

See asub juhtraua taga.

Sisselülitatud veosüsteem. Muruniiduk sõidab edasi, kui hoob on vastu juhtrauda tõmmatud (jn 9.A). Kui hoob lahti lasta, lõpetab muruniiduk edasilikumise.

TÄHTIS Masinat ei tohi tagurpidi liigutada, kui veosüsteem on sisse lülitatud.

Teatavatel mudelitel saab edasilikumiskiirust reguleeri- da valitsaga juhtraua paremal küljel (jn 10.C). Valida saab 6 liikumiskiiruse vahel.

MÄRKUS Viimati valitud kiirustase jääb valituks ka pärast masina väljalülitamist.

5.2.4 "ECO" lüliti

• "ECO" funktsioon säästab niitmise ajal energiakasutust
  ja suurendab sellega aku kestvust. "Eco" funktsiooni kasutamiseks või väljalülitamiseks vajutage nuppu (Joon.10.D).
  • See funktsioon lülitub automaatselt välja kui lasta pidur- • dusseadise hoovad lahti.

MÄRKUS_Funktsiooni „ECO“ ei ole soovitatav kasutada rasketes muruniitmise tingimustes (tiheda, kõrge, niiske rohu niitmine).

5.3 NIITMISKÖRGUSE REGULEERIMINE

Muru niitmiskõrguse muutmiseks tõstetakse või langetatakse muruniiduki korpust.

Selle toimingu ajal peab lõikeseade paigal seisma.

Lõikekõrguse muutmiseks lastakse kere vastava hoovaga (jn.11.A) soovitud kõrgusele.

6. MASINA KASUTAMINE

TÄHTIS Vaadake akusid puudutavaid juhtnööre eraldi juhendist.

6.1 ETTEVALMISTUS

Veenduge, et turvavõti eioleks sisestatud. Seadke masin hästi toestatult ja horisontaalses asendis maapinnale.

6.1.1 Aku kontroll

Enne masina esmakordset kasutamist laadige aku vastavalt akujuhendi juhistele täielikult täis.

Enne funktsiooni kasutamist kontrollige, kas aku on laetud, järgige aku kasutusjuhendi juhiseid.

6.1.2 Masina tööks ettevalmistamine

MÄRKUS Selle masinaga on võimalik muru niita mitmel erineval moel.

a. Muru niitmise ja kogumiskorvi kogumise ettevalmistamine:

1. Külgmise väljalaskega mudelid: veenduge, et külgmine kaitse (Joon 12.A) oleks langetatud ja ohutushoovaga (Joon 12.B) lukustatud.

2. Sisestage kogumiskorv (Joon.12.C).

b. Ettevalmistused muru niitmiseks ja muru väljutamiseks maapinnale tagantpoolt:

1. Töstke tagumine väljaviskeava kaitse (Joon.13.A) ja paigaldage tihvt (Fig.13.B).

2. Külgmise väljaviskekanaliga mudelid: veenduge, et kaitse (Joon 13.C) oleks langetatud ja ohutushoovaga (joon 13.D) lukustatud.

Tihvti eemaldamine: vt. Joon.13.A/B.

c. Ettevalmistused muru niitmiseks ja purustamiseks (multšimise funktsioon):

Töstke tagumise väljalaskeava kaitse (jn 14.A) üles ja sisestage kanali pistik (jn 14.B) väljalaskeavasse, hoides seda kergelt paremale kaldus. Seejärel kinnitage see, lükates kahte tihvti (jn 14.B.1) avadesse, kuni kuulete neid klöpsuga haakuvat.

Külgmise väljaviskekanaliga mudelid: veenduge, et külgmise väljaviskeava kaitse (Joon 14.C) oleks langetatud ja ohutushoovaga (Joon 14.D) lukustatud.

d. Ettevalmistused muru niitmiseks ja muru väljutamiseks maapinnale küljelt:

1. Töstke tagumise väljalaskeava kaitse (jn 15.A) üles ja sisestage kanali pistik (jn 15.B) väljalaskeavasse, hoides seda kergelt paremale kaldus. Seejärel kinnitage see, lükates kahte tihvti (jn 15.B.1) avadesse, kuni kuulete neid klöpsuga haakuvat.
2. Lükake örnalt kaitsehooba (Joon 15.C) ja töstke külgmist väljaviskeava kaitset (Joon.15.D).
3. Sisestage külgmine väljaviskekanal (Joon.15.E).
4. Sulgege külgmine väljalaskeava (Joon.15.D) külgmise väljaviskekanali lukustamiseks (Joon.15.E).

Külgmise väljaviskekanali eemaldamine:

1. Lükake örnalt kaitsehooba (Joon 15.C) ja töstke külgmist väljaviskeava kaitset (Joon.15.D).
2. Vabastage külgmine väljaviskekanal (Joon.15.E).

6.2 OHUTUSKONTROLLID

Ohutuskontroll tuleb läbi viia iga kord enne kasust.

6.2.1 Turvakontroll enne igat kasutust

• Kontrollige masina terviklikkust ning köikide masina komponentide korrektset paigaldust;
• veenduge, et köik kinnitusseadmed oleksid korrektselt kinnitatud;
• hoidke köik masina pinnad puhtad ja kuivad.

6.2.2 Masina töötamise test

Tegevus Tulemus
1. Käivitage masin ja aktiveerige lõikeseade (lõik 6.3).2. Laske automaatne pidurdusseadis lahti (jn 21 A).	1. Lõikeseade peab liikuma.2. Hoob peaks automaatselt ja kiiresti tagasi neutraalasendisse minema, mootor peab välja lülituma ja lõike-seade peab mõne sekundi pärast peatuma.
1. Käivitage masin (lõik. 6.3) ja vajutage edasi-veohooba (lõik 5.2.3).2. Laske edasiveo hoob lahti.	1. Rattad panevad ma-sina liikuma.2. Rattad seiskuvad ja masin lõpetab edasilii-kumise.
Proovijuhtimine Ebanormaalset vibratsioo-ni ei ole.Ebaharilik heli puudub.

Kui mõni tulemustest erineb tabelites märgitud tu- stest, siis ei tohi masinat kasutada! Kontakteeruge tud teeninduskeskusega masina kontrollimiseks ja usel parandamiseks.

6.3 KÄIVITAMINE

MÄRKUS Käivitage masin tasasel pinnal, kus pole takistusi ega körget rohtu.

1. Avage akupesa luuk (jn.16.A).
2. Paigaldage akud oma sektsioonidesse (jn 7.2.3.A), vajutades neid alla, kuni need klõpsuga kohale kinnituvad, et tagada elektriühendus.
3. Lükake turvavõti lõpuni sisse (jn 17.A). Vajaduse korral keerake võti sisselülitatud asendisse (ON).

4. Lõpuks pange luuk kinni.

5. Kui mudelil on käivitamiseks toitenupp, kasutage toitenuppu (jn 18.A). LED jääb 15 sekundiks sis-selülitatuks.

6. Aktiveerige lõikeseade, vajutades esmalt ohutus-nuppu (jn 19.A) ja seejärel automaatset pidurdus-seadist (jn 19.B).

7. Veosüsteemi aktiveerimiseks vajutage juhtraua taga olevat hooba (jn 19.C).

6.4 TÖÖTAMINE

TÄHTIS Töötamise ajal hoidke lõikeseadmest alati ohutule kaugusele; vastavalt juhtraua pikkusele.

Aku vastupidavus (ja seega ühe laadimisega niidetava muruplatsi suurus) sõltub erinevatest teguritest (ptk. 7.2.1).

- Kasutamise ajal on akulaeng kuvatud (allesolev laeng protsentuaalselt) (jn 10.E).

TÄHTIS Kui mootor seiskub töö ajal ülekuumenemise töttu, peate ootama ligikaudu 5 minutit, enne kui selle uuesti käivitate.

6.4.1 Muru niitmine

1. Alustage muru niitmist muruplatsil.
2. Reguleerige kiirust ja lõikekõrgust (punkt 5.3) vastavalt muruplatsi seisukorrale (rohu kõrgus, tihedus ja niiskus) ja niidetava rohu kogusele.

Edasiveoga mudelid (lõik 5.2.3): soovitatav on mitte niita nõlvadel, mille kalle on suurem kui 15°.

1. Muru kvaliteet saab parem, kui niita alati samal lõi- kekõrgusel ja vaheldumisi kahes suunas (jn.20).

2. Külgmine väljavise: soovitatav on liikuda mööda kind-

3. lat rada, et mitte visata rohtu välja küljelt, kus on niitmata
4. muru.

5. Multšimiseks või tagumise muru väljaviskekanali jaoks:

6. Vältida alati suurte rohukoguste niitmist. Kunagi ei tohi niita ühe niidukorraga rohkem, kui üks kolmandik niidetava rohu kõrgusest (jn.20).
   • Hoidke šassii puhtana (ptk. 7.3.1).

6.4.2 Kogumiskorvi tühjendamine

Sisu indikaatorseadmega kogumiskorvile:

Ülestöstetud= tühi. Alandatud= täis*.

• et kogumiskorv on täis ja selle peab tühjendama.

Kogumiskorvi eemaldamine ja tühjendamine käib järgmiselt:

1. Oodake lõikeseadme seiskumiseni;
2. Eemaldage kogumiskorv (jn 25.A).

6.5 MASINA SEISKAMINE

Masina seiskamiseks:

Laske automaatne pidurdusseadis lahti (jn 21 A).

1. Kui mudelil on käivitamiseks toitenupp, kasutage toitenuppu (jn 18.A).

2. Oodake lõikeseadme seiskumist.

Pärast masina seiskamist kulub terade peatumise- ju sekundit.

TÄHTIS Seisake alati masin.

• Ühelt tööalalt teisele liikudes.
• Ilma rohuta pinnasel liikudes.
• Alati kui peate ületama mönd takistust.
• Enne kui reguleerite niitmiskõrgust.
• Iga kord, kui kogumiskorv eemaldatakse või paigaldatakse tagasi.
• Iga kord, kui kogumiskorv (kui on olemas) eemaldatakse või paigaldatakse tagasi.

6.6 PÄRAST KASUTAMIST

1. Puhastage (p.7.3).
2. Vajaduse korral asendage kahjustatud komponendid ja keerake kinni lahtised kruvid ja poldid.

TÄHTIS Eemaldage turvavõti, kui masin jääb seisma või järelevalveta.

7. HOOLDAMINE

7.1 ÜLDANDMED

Kohustuslikke ohutusnõudeid, mida tuleb masina samisel järgida, on kirjeldatud 2. ptk. Järgige ran- eid nõudeid, et mitte sattuda tõsisesse ohtu.

Enne masina kontrollimist, puhastamist või hool- t/reguleerimist tehke järgmist:

• Seisake masin.
• Eemaldage turvavõti (ärge jätke võtit kunagi sisse ega kättesaadavaks lastele või volitamata isikutele).
• Veenduge, et köik liikuvad osad oleks täielikult peatunud.
• Enne masina suletud ruumi panemist laske mootoril maha jahtuda.

• Lugege asjakohaseid juhiseid.
- Kandke sobivaid riideid, töökindaid ja kaitseprille.

- Hooldustööde sagedust ja tüüpi on kokkuvõtlikult kirjeldatud "Hooldustabelis". Tabeli eesmärk on aidata teid masina töökindluse ja ohutuse säilitamisel. Seal on kirjas peamised tööd ja nende teostamise sagedus. Tehke vastavad toimingud esimesena saabuval tähtajal.

- Mitteoriginaalvaruosade ja -tarvikute kasutamine ja/või vale paigaldamine võib mõjutada negatiivselt masina tööd ja ohutust. Tootja keeldub igasugusest vastutusest kahju või vigastuste eest, mis on tingitud mitteoriginaalvaruosade ja -tarvikute kasutamisest.

- Originaalvaruosi pakuvad volitatud teenindused ja edasimüüjad.

TÄHTIS Kõik hooldus- ja reguleerimistööd, mida ei ole käesolevas juhendis kirjeldatud, tuleb lasta teha edasimüüjal või klienditeeninduses.

7.2 AKU

7.2.1 Aku kestvus

Aku kestvus (ja seega niidetava muru pindala enne laadi-mist) sõltub peamiselt:

a. keskkonnateguritest, mis annavad suurema energianõudluse:

– Tiheda, kõrge, niiske muru niitmine.

b. Masina niitmislaius; laiema seade korral kulub rohkem energiat.

c. Kasutaja käitumisest, kes peaks vältima:

– Sagedasi sisse ja väljalülitamisi töö ajal.
– Liiga madalat niitmiskõrgust võrreldes muru tingimustega.
– Liiga suurt edasilikumiskiirus niidetava muru koguse juures.

MÄRKUS Kasutamise ajal kaitseb akut tühjakssaamise eest kaitseseadis, mis lülitab masina välja ja blokeerib selle töö.

Aku kestvuse pikendamiseks on alati soovitav:

– Niita muru, kui rohi on kuiv.
– Niita muru sagedasti, nii et see ei kasvaks liiga pikaks.
– Kui rohi on väga kõrge, siis tõstke niitmiskõrgust ja niitke veel üks kord madalamal kõrgusel.
– mitte kasutada multšimisrežiimi, kui rohi on väga kõrge.
- ECO-režiimi kasutamine (lõik. 5.2.4).

Kui soovite kasutada masinat pikemateks töössessionideks, kui tavaaku ette näeb, siis on võimalik:

– Osta varuaku, millega vahetada koheselt välja tühi aku, ilma kasutusjärjepidevust mõjutamata.
- Ostke tavaakust suurema kestvusega aku (lõik 13.2).

7.2.2 Aku eemaldamine ja laadimine

1. Avage akupesa luuk ja eemaldage turvavõti.
2. Vajutage akul olevat nuppu (jn 22.A) ja eemaldage aku (jn 22.B).
3. Paigaldage aku (Joon. 23.B) oma kohale akulaadijas (Joon. 23.C).
4. Ühendage akulaadija elektripistikusse, mille pinge vastab sildil näidatule.
5. Laadige aku alati täielikult, järgides aku/akulaadija kasutusjuhendis toodud juhiseid.

MÄRKUS Akul on kaitseseadis, mis ei lase seda laadida, kui keskkonnatemperatuur pole vahemikus 0 kuni +45 °C.

MÄRKUS Akut võib laadida igal ajal, ka osaliselt, ilma et oleks oht seda kahjustada.

7.2.3 Aku tagasimonteerimine masinale

Laadimise löppedes:

1. Eemaldage aku akulaadijast (ärge jätke seda pikalt sinna pärast laadimise löppu).
2. Eemaldage akulaadija vooluvõrgust.
3. Avage akukorpuse luuk (jn 24.A), vajutage akut (jn 24.B) alla korpusse, kuni kuulete seda klõpsuga kohale kinnituvat, mis tagab elektriühenduse.

Puhastage masinat pärast iga kasutamist.

7.3.1 Masina puhastamine

• Kontrollige alati, et ôhuavad oleks prahist puhtad.
• Ärge pihustage vett mootorile ja elektrikomponentidele, hoiduge neid märjaks tegemast (jn 26).
• Ârge kasutage šassii puhastamiseks agresiivseid vedelikke.
• Tuleohu vähendamiseks peavad mootor ja akukorpus olema puhtad rohust, lehtedest ja liigsest määrdest.
• Hoidke alati hoovad, ekraan ja nupud puhtana.

7.3.2 Lõikamisseadmete komplekti puhastamine

Eemaldage šassii sisse kogunenud murusodi ja muda.

- Külglaadimiseks: eemaldage väljaviskekanal (kui on paigaldatud -lõik. 6.1.2d.).

7.3.3 Kogumiskorvi puhastamine(Joon. 27.A/B)

7.4 LUKUSTUSMUTRID- JA KRUVID

Mutrid, poldid ja kruvid peavad olema korralikult kinni, et tagada masina ohutu tööseisukord.

7.5 ÖHUFILTRI PUHASTAMINE

Filterelement tuleb alati hoida täiesti puhas. Toimige allkirjeldatud viisil:

1. Puhastage öhufiltri vöre ümbrus.
2. Keerake kruvi (jn 28.B) lahti, et võre eemaldada (jn 28.A).
3. Eemaldage filterelement (jn 29.C).
4. Kasutage pesufiltri läbipuhumiseks vett (Joon.29.A), et eemaldada mustus ja jäägid.
5. Paigaldage filterelement (jn 29.A) tagasi korpusse, paigaldage tagasi võre ja keerake kruvi kinni (jn 28.A ja 28.B).

Pange kätte paksud töökindad.
- Võtke masinast kinni nendest kohtadest, mis võimaldavad kindlat haaret, arvestades masina kaalu ja selle jagunemist.
- Kaasake piisavalt inimesi, mis vastaks masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna.

8. ERAKORRALINE HOOLDUS

Enne masina kontrollimist, puhastamist või hoolst/reguleerimist tehke järgmist:

• Jätke masin seisma.
• Eemaldage turvavõti (ärge jätke võtit kunagi sisse ega kättesaadavaks lastele või volitamata isikutele).
• Vaadake, kas köik liikuvad osad on täielikult peatunud.
• Enne, kui paigutada masin mistahes ruumi, lasta mootoril maha jahtuda.
• Lugege juhiseid.
• Kandke sobivaid riideid, töökindaid ja kaitseprille.

8.1 LÕIKESEADE

Valesti teritatud lõikeseade rebib rohtu ja toob kaasa muru kolletumise.

Lõikeseadet ei tohi puudutada enne, kui võti ei ole Idatud ja lõikeseade ei ole täielikult peatunud.

Kõik lõikeseadmega seotud toimingud (demontee-e, teritamine, tasakaalustamine, remont, paigaldaja/või asendamine) on erioskusi ja -tööriistu nõudeerulised tööd. Ohutuse tagamiseks laske need teha volitatud teeninduskeskuses.

Veenduge, et kahjustatud, paindunud või kulunud seade vahetataks välja koos kinnituskruvidega, et la tasakaalustatus.

TÄHTIS Kasutage ainult originaallõikeseadmeid, millel on "Tehniliste andmete" tabelis märgitud kood.

Arvestades toote arengut, võivad "Tehniliste andmete" tabelis märgitud lõikeseadmed aja jooksul olla välja vahetatud teistega, mille vahetus- ja tööohutusomadused on analoogsed.

9. LADUSTAMINE

9.1 MASINA LADUSTAMINE

Enne niiduki hoidlasse panemist:

1. Laske mootoril jahtuda.
2. Eemaldage turvavõti.
3. Puhastage masin (lõik. 7.3).
4. Kontrollige masina terviklikkust.
5. Hoidke masinat järgmiselt:
6. Kuivas kohas.
7. Kaitstuna ilmastikutingimuste eest.
8. Lastele kättesaamatus kohas.
9. Kontrollige, kas olete eemaldanud köik võtmed ja hooldusel kasutatud tööriistad.

9.2 AKU HOIUSTAMINE

Akut tuleb hoida varjulises, jahedas ruumis, kus poleks niiskust.

MÄRKUS Kui masinat ei kasutata kaua aega, laadige akut iga kahe kuu tagant.

10. LIIGUTAMINE JA TRANSPORT

Iga kord, kui masinat on vaja liigutada, tõsta, transportida või kallutada:

• Seisake masin (ptk.6.5)kuni köik liikuvad osad on täielikult peatunud.
• Pange kätte paksud töökindad.
• Võtke masinast kinni nendest kohtadest, mis võimaldavad kindlat haaret, arvestades masina kaalu ja selle jagunemist.

• Kaasake piisavalt inimesi, mis vastaks masina kaalule, transpordivahendile ja kohale, kust masin tuleb võtta või kuhu ta tuleb panna.

• kontrollige, et masina liigutamine ei tekitaks kahju või vigastusi.
  Kui masinat transporditakse sõiduvahendil või haagisel:

• Kasutage sobiva pikkuse, laiuse ja vastupidavusega rampe.
• Laadige masinat väljalülitatud mootoriga, tõugates, kasutades piisavat arvu inimesi.
• Langetage löikamisseadmete komplekt.
• Paigutage masin nii, et see ei oleks kellelegi ohuks.

• Kinnitage kindlalt masina külge lintide või kettidega, et vältida masina ümberminekut.

• HOOLDUSTABEL

Töö Sagedus Märkused
MASIN
Kõikide kinnituste kontroll; Ohutuskontrollid / Juhtseadmete kontrollimine; Kontrollige tagumise/külgmise väljalaske kaitseid; Kontrollige kogumiskorvi ja külgmist väljaviskekanalit; Lõikeseadme kontroll.	Enne kasutamist lõik.	6.2
Üldine puhastamine ja kontrollimine; Kontrollige, et masinal ei oleks kahjustusi. Vajadusel võtke ühendust volitatud teeninduskeskusega.	Iga kord pärast kasutamise lõpetamist	lõik. 7.3
Lõikeseadmete vahetamine - lõik. 81 ***
Aku laetuse seisu kontroll Iga kord enne kasu-	tamist	*
Aku laadimine Iga kord pärast kasu-	tamise lõpetamist	lõik. 7.2.2 *
Öhufiltri puhastamine Kord kuus lõik. 7.5

* Lugege aku/akulaadija juhendit.

** Toiming, mida tehakse edasimüüja juures või volitatud teeninduskeskuses

*** Sooritada rikete esimesel ilmnemisel

12. TÖRGETE TUVASTAMINE

12.1 ELEKTROONILISE JUHTIMISEGA MASINAD

Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.
RIKE	VÕIMALIK PÕHJUS	LAHENDUS
1. Pärast käivitusnupu vajutamist ei hakka LED tööle.	Turvavõti puudub või valesti sisestatud.	Sisestage võti (lõik. 6.3).
	Turvavõti väljalülitatud asendis (OFF).	Keerake turvavõti sisselülitatud asendisse (ON) (ptk. 6.3).
	Aku puudub või pole õigesti sisestatud.	Avage luuk ja kontrollige, kas aku on õigesti pessa paigutatud (lõik. 7.2.3).
	Aku tühi.	Kontrollige aku olekut ja vajaduse korral laadi-ge seda (lõik. 7.2.2).
	Vale akukombinatsioon.	Kontrollige, kas akukombinatsioon on õige, kasutades viitena suuniseid tabelis „Tehnilised andmed“.
2. Pärast käivitusnupu vajutamist ei hakka LED tööle ja masin väljastab helisignaali.	Mootori sisemine tõrge.	Eemaldage ohutusvõti ja pöörduge kontrollide, asenduste ja parandustööde tegemiseks voli-tatud teenindusse.
3. Mootor seiskub töö ajal.	Aku valesti sisestatud.	Avage luuk ja kontrollige, kas aku on õigesti pessa paigutatud (lõik. 7.2.3).
	Aku tühi.	Kontrollige aku olekut ja vajaduse korral laadi-ge seda (lõik. 7.2.2).
4. Süttib ohu-LED (jn 30.A) ja masin väljastab helisignaali.	Lõikeseade blokeeritud. Peatage niiduk, eemaldage ohutusvõti ning pange kätte kaitsekindad.Kontrollige takistuste olemasolu ja eemaldage need masina alumiselt osalt (lõik. 7.3.2), et need ei takistaks lõikeseadmete pöörlemist.Kui probleem ei kao, pöörduge kontrollimiseks, asendusteks või remondiks volitatud teenindusse (ptk. 8.1).
	Masina rike Eemaldage ohutusvõti ja pöörduge kontrollide, asenduste ja parandustööde tegemiseks volitatud teenindusse.
5. Süttib ohu-LED (jn 30.A).	Termokaitse vallandus mootori ülekuu-menemise tõttu. Oodake vähemalt 5 minutit ja käivitage masin uuesti.
6. Muru niitmine on rasken-datud.	Lõikeseade on halvas seisukorras. Lõike seadme teritamiseks või vahetamiseks pöörduge volitatud teeninduskeskusesse.
7. Tõö ajal on kuulda liigset müra ja/või vibratsioone.	Lõdvenenud lõikeseadme kinnitamine või kahjustatud lõikeseade. Pange mootor kohe seisma ja eemaldage turvavõti.Pöörduge kontrollimiseks, vahetusteks või re-mondiks volitatud teenindusse (ptk. 8.1).
8. Aku kestab vähe aega. Rasked kasutustingimused suurema voolutarbimisega.	Optimeerige tööd (lõik. 7.2.1).
	Aku pole töövajadusteks piisav. Kasutage teist akut või suure vastupidavusega akut (lõik 13.2).
9. Akulaadija ei lae akut.	Aku on akulaadijasse valesti sisestatud. Kontrollige, kas see on õigesti paigaldatud (lõik. 7.2.3).
	Ebasoodsad keskkonnatingimused. Laadige akut nõutud keskkonnas (vt aku/aku-laadija juhendit).
	Mustad kontaktid. Puhastage kontaktid.
	Puudub pinge akulaadijas. Kontrollige, et pistik oleks sees ja et pistikupe-sas oleks vool sees.
	Defektne akulaadija. Asendage originaal varuosaga.

12.2 ELEKTROONILISE JUHTIMISETA MASINAD

Kui probleemid jätkuvad ka pärast kirjeldatud lahenduste rakendamist, võtke ühendust oma edasimüüjaga.
RIKE	VÕIMALIK PÕHJUS	LAHENDUS
1. Mootor ei käivitu lülitist	Turvavõti puudub või valesti sisestatud.	Sisestage võti (lõik. 6.3).
	Turvavõti väljalülitatud asendis (OFF).	Keerake turvavõti sisselülitatud asendisse (ON) (ptk. 6.3).
	Aku puudub või pole õigesti sisestatud.	Avage luuk ja kontrollige, kas aku on õigesti pessa paigutatud (lõik. 7.2.3).
	Aku tühi.	Kontrollige aku olekut ja vajaduse korral laadi-ge seda (lõik. 7.2.2).
	Vale akukombinatsioon.	Kontrollige, kas akukombinatsioon on õige, kasutades viitena suuniseid tabelis „Tehnilised andmed“.
2. Mootor seiskub ja masin v'ljastab helisignaali.	Aku valesti sisestatud. Avage luuk ja kontrollige, kas aku on õigesti pessa paigutatud (lõik. 7.2.3).
	Aku tühi. Kontrollige aku olekut ja vajaduse korral laadi-ge seda (lõik. 7.2.2).
	Termokaitse sekkus mootori ülekuume-nemise töttu. Oodake vähemalt 5 minutit ja käivitage masin uuesti.
	Lõikeseade blokeeritud. Peatage niiduk, e eemaldage ohutusvõti ning pange kätte kaitsekindad.Kontrollige takistuste olemasolu ja eemaldage need masina alumiselt osalt (lõik. 7.3.2), et need ei takistaks lõikeseadmete pöörlemist.Kui probleem ei kao, pöörduge kontrollimiseks, asendusteks või remondiks volitatud teenindusse (ptk. 8.1).
	Masina rike Eemaldage ohutusvõti ja pöörduge kontrollide, asenduste ja parandustööde tegemiseks volitatud teenindusse.
3. Muru niitmine on rasken-datud.	Lõikeseade on halvas seisukorras. Lõike seadme teritamiseks või vahetamiseks pöörduge volitatud teeninduskeskusesse.
4. Töö ajal on kuulda liigset müra ja/või vibratsioone.	Lõdvenenud lõikeseadme kinnitamine või kahjustatud lõikeseade. Pange mootor kohe seisma ja eemaldage turvavõti.Pöörduge kontrollimiseks, vahetusteks või re-mondiks volitatud teenindusse (ptk. 8.1).
5. Aku kestab vähe aega. Rasked kasutustingimused suurema voolutarbimisega.	Optimeerige tööd (lõik. 7.2.1).
	Aku pole töövajadusteks piisav. Kasutage teist akut või suure vastupidavusega akut (lõik 13.2).
6. Akulaadija ei lae akut.	Aku on akulaadijasse valesti sisestatud. Kontrollige, kas see on õigesti paigaldatud (lõik. 7.2.3).
	Ebasoodsad keskkonnatingimused. Laadige akut nõutud keskkonnas (vt aku/aku-laadija juhendit).
	Mustad kontaktid. Puhastage kontaktid.
	Puudub pinge akulaadijas. Kontrollige, et pistik oleks sees ja et pistikupe-sas oleks vool sees.
	Defektne akulaadija. Asendage originaalvaruosaga.

13. TELLITAVAD LISASEADMED

13.1 „MULTŠIMIS" KOMPLEKT

Hakib rohu peeneks ja jätab selle muruplatsile, mitte ei kogu kogumiskorvi (masinad, millele see on paigaldatud) (jn 31).

13.2 AKUD

Saadaval on eri võimsusega akud erinevateks otstarveteks (jn 32). Nimekirja selle masina jaoks heakskiidetud aku- dest leiab tehniliste andmete tabelist.

13.3 AKULAADIJA

Seadet kasutatakse aku laadimiseks (jn.33).

SISÄLLYSLUETTELO

1. YLEISTÄ....1

ET • Käesoleva kasutusjuhendi sisu ja kujutised on toodetud konkretselt ettevõttele ST. S.p.A. ja neile rakendub autorikaitseseadus – dokumendi igasugune osaline või täielik ilma loata reprodutseerimine või muutmine on keelatud.
