HASZNÁLATI ÚTMUTATÓ S2_PM510DC Vonroc

Olvassa el a mellékelt biztonsági figyelmeztetéseket, a kiegészítő biztonsági figyelmeztetéseket és az utasításokat. A biztonsági figyelmeztetések és az utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést okozhat. A biztonsági figyelmeztetéseket és a használati utasításokat a későbbi használatra mentse el. Az alábbi szimbólumok a felhasználói kézikönyvben vagy a terméken szerepelnek: Olvassa el a használati útmutatót. Jelzi a személyi sérülés, életveszély vagy a szerszámban bekövetkező kár kockázatát a jelen kézikönyvben foglalt utasítások be nem tartása esetén. Áramütés veszélye. Viseljen védőszemüveget. Viseljen hallásvédőt. Viseljen védőkesztyűt. Ne nyomja meg az orsó reteszelésének gombját, amíg a motor működik. Csak beltéri használatra. Maximális hőmérséklet 45°C. Ne dobja az akkumulátort a tűzbe. Ne dobja az akkumulátort vízbe. Külön gyűjtés a Li-ion akkumulátorhoz. Ne dobja ki a terméket nem megfelelő tárolóedényekben. A termék megfelel az európai irányelvek vonatkozó biztonsági szabványainak.108

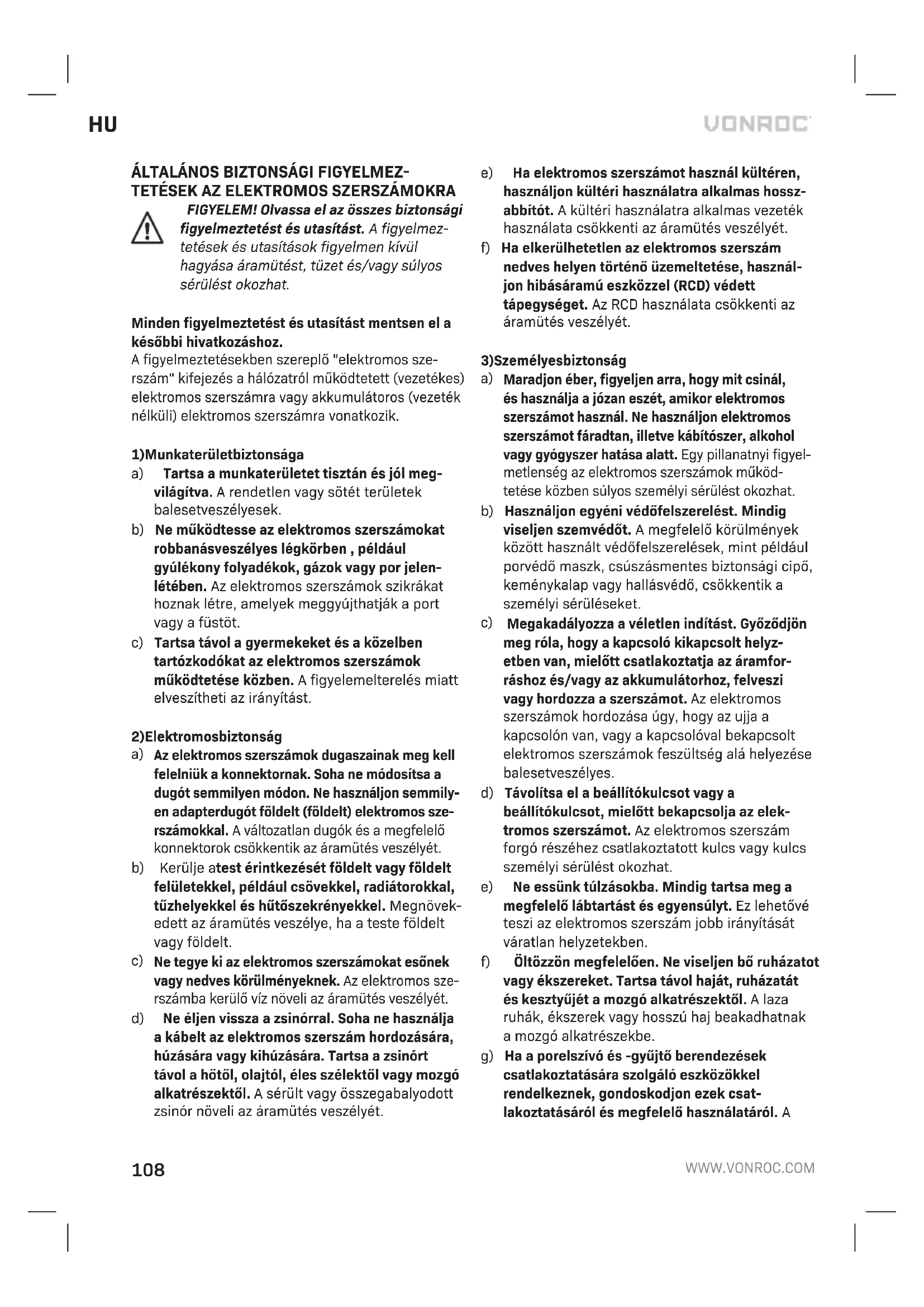

FIGYELEM! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmez- tetések és utasítások figyelmen kívül hagyása áramütést, tüzet és/vagy súlyos sérülést okozhat. Minden figyelmeztetést és utasítást mentsen el a későbbi hivatkozáshoz. A figyelmeztetésekben szereplő "elektromos sze- rszám" kifejezés a hálózatról működtetett (vezetékes) elektromos szerszámra vagy akkumulátoros (vezeték nélküli) elektromos szerszámra vonatkozik.

1) Munkaterület biztonsága

a) Tartsa a munkaterületet tisztán és jól meg- világítva. A rendetlen vagy sötét területek balesetveszélyesek. b) Ne működtesse az elektromos szerszámokat robbanásveszélyes légkörben , például gyúlékony folyadékok, gázok vagy por jelen- létében. Az elektromos szerszámok szikrákat hoznak létre, amelyek meggyújthatják a port vagy a füstöt. c) Tartsa távol a gyermekeket és a közelben tartózkodókat az elektromos szerszámok működtetése közben. A figyelemelterelés miatt elveszítheti az irányítást.

2) Elektromos biztonság

Az elektromos szerszámok dugaszainak meg kell felelniük a konnektornak. Soha ne módosítsa a dugót semmilyen módon. Ne használjon semmily- en adapterdugót földelt (földelt) elektromos sze- rszámokkal. A változatlan dugók és a megfelelő konnektorok csökkentik az áramütés veszélyét. b) Kerülje atest érintkezését földelt vagy földelt felületekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel. Megnövek- edett az áramütés veszélye, ha a teste földelt vagy földelt.

Ne tegye ki az elektromos szerszámokat esőnek vagy nedves körülményeknek. Az elektromos sze- rszámba kerülő víz növeli az áramütés veszélyét. d) Ne éljen vissza a zsinórral. Soha ne használja a kábelt az elektromos szerszám hordozására, húzására vagy kihúzására. Tartsa a zsinórt távol a hőtől, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott zsinór növeli az áramütés veszélyét. e) Ha elektromos szerszámot használ kültéren, használjon kültéri használatra alkalmas hossz- abbítót. A kültéri használatra alkalmas vezeték használata csökkenti az áramütés veszélyét. f) Ha elkerülhetetlen az elektromos szerszám nedves helyen történő üzemeltetése, használ- jon hibásáramú eszközzel (RCD) védett tápegységet. Az RCD használata csökkenti az áramütés veszélyét.

3) Személyes biztonság

Maradjon éber, figyeljen arra, hogy mit csinál, és használja a józan eszét, amikor elektromos szerszámot használ. Ne használjon elektromos szerszámot fáradtan, illetve kábítószer, alkohol vagy gyógyszer hatása alatt. Egy pillanatnyi figyel- metlenség az elektromos szerszámok működ- tetése közben súlyos személyi sérülést okozhat. b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédőt. A megfelelő körülmények között használt védőfelszerelések, mint például porvédő maszk, csúszásmentes biztonsági cipő, keménykalap vagy hallásvédő, csökkentik a személyi sérüléseket.

Megakadályozza a véletlen indítást. Győződjön meg róla, hogy a kapcsoló kikapcsolt helyz- etben van, mielőtt csatlakoztatja az áramfor- ráshoz és/vagy az akkumulátorhoz, felveszi vagy hordozza a szerszámot. Az elektromos szerszámok hordozása úgy, hogy az ujja a kapcsolón van, vagy a kapcsolóval bekapcsolt elektromos szerszámok feszültség alá helyezése balesetveszélyes. d) Távolítsa el a beállítókulcsot vagy a beállítókulcsot, mielőtt bekapcsolja az elek- tromos szerszámot. Az elektromos szerszám forgó részéhez csatlakoztatott kulcs vagy kulcs személyi sérülést okozhat. e) Ne essünk túlzásokba. Mindig tartsa meg a megfelelő lábtartást és egyensúlyt. Ez lehetővé teszi az elektromos szerszám jobb irányítását váratlan helyzetekben. f) Öltözzön megfelelően. Ne viseljen bő ruházatot vagy ékszereket. Tartsa távol haját, ruházatát és kesztyűjét a mozgó alkatrészektől. A laza ruhák, ékszerek vagy hosszú haj beakadhatnak a mozgó alkatrészekbe. g) Ha a porelszívó és -gyűjtő berendezések csatlakoztatására szolgáló eszközökkel rendelkeznek, gondoskodjon ezek csat- lakoztatásáról és megfelelő használatáról. AHU

porelszívás használata csökkentheti a porral kapcsolatos veszélyeket.

Ne engedje, hogy a szerszámok gyakori használatából eredő ismeretség önelégülté váljon, és figyelmen kívül hagyja a szerszámbiz- tonsági elveket. Egy óvatlan mozdulat a másod- perc tört része alatt súlyos sérülést okozhat.

4) Elektromos szerszámok használata és ápolása

a) Ne erőltesse az elektromos szerszámot. Használja az alkalmazásnak megfelelő elek- tromos szerszámot. A megfelelő elektromos szerszám jobban és biztonságosabban fogja elvégezni a munkát abban a sebességben, amelyre tervezték.

Ne használja az elektromos szerszámot, ha a kapcsoló nem kapcsolja be és ki. Minden olyan elektromos szerszám, amelyet nem lehet a kapc- solóval vezérelni, veszélyes, és meg kell javítani.

Húzza ki a csatlakozót az áramforrásból és/vagy az akkumulátort az elektromos szerszámból, mielőtt bármilyen beállítást elvégezne, tarto- zékot cserélne , vagy tárolná az elektromos szerszámot. Az ilyen megelőző biztonsági in- tézkedések csökkentik az elektromos szerszám véletlen elindításának kockázatát. d) A használaton kívüli elektromos szerszámokat gyermekek számára elérhetetlen helyen tárolja, és ne engedje, hogy az elektromos szerszámot vagy ezt a használati utasítást nem ismerő személyek kezeljék. Az elektromos szerszámok képzetlen felhasználók kezében veszélyesek.

Elektromos szerszámok karbantartása. Ellenőrizze a mozgó alkatrészek helytelen beállítását vagy kötését, az alkatrészek törését és minden más olyan állapotot, amely befolyásol- hatja az elektromos szerszám működését. Sérülés esetén használat előtt javíttassa meg az elektromos szerszámot. Sok balesetet okoznak a rosszul karbantartott elektromos szerszámok.

Tartsa a vágószerszámokat élesen és tisztán. A megfelelően karbantartott, éles vágóéllel rendelkező vágószerszámok kevésbé hajlamosak megakadni, és könnyebben irányíthatók. g) Használja az elektromos szerszámot, a tartozékokat és a szerszámhegyeket stb. ezen utasításoknak megfelelően, figye- lembe véve a munkakörülményeket és az elvégzendő munkát. Az elektromos szerszám rendeltetésétől eltérő műveletekhez történő használata veszélyes helyzetet eredményezhet. h) Tartsa a fogantyúkat és a fogófelületeket szára- zon, tisztán, olaj- és zsírmentesen. A csúszós fogantyúk és fogófelületek nem teszik lehetővé a szerszám biztonságos kezelését és irányítását váratlan helyzetekben.

5) Akkumulátoros szerszám használata és gon-

dozása a) Csak a gyártó által megadott töltővel töltse fel a készüléket. Az egyik típusú akkumulátorcso- maghoz alkalmas töltő tűzveszélyt okozhat, ha egy másik akkumulátorcsomaggal használja. b) Használjon elektromos szerszámokat csak a kifejezetten erre a célra szolgáló akku- mulátorokkal. Bármilyen más akkumulátorcso- mag használata sérülés- és tűzveszélyt okozhat.

Amikor az akkumulátor nem használatban van, tartsa távol más fémtárgyaktól, például gem- kapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más apró fémtárgyaktól, amelyek kapcsolatot teremthetnek az egyik csatlakozóról a másikra. Az akkumulátor pólu- sainak rövidre zárása égési sérüléseket vagy tüzet okozhat.

Visszaélésszerű körülmények között az ak- kumulátorból folyadék ürülhet ki ; kerülje az érintkezést. Ha véletlenül érintkezés történik, öblítse le vízzel. Ha a folyadék szembe kerül, emellett forduljon orvoshoz. Az akkumulátorból kilökődő folyadék irritációt vagy égési sérülése- ket okozhat. e) Ne használjon sérült vagy módosított ak- kumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tüzet, robbanást vagy sérülésveszélyt okozhat.

Ne tegye ki az akkumulátorcsomagot vagy a szerszámot tűznek vagy túlzott hőmérséklet- nek. A tűznek vagy 130 °C feletti hőmérséklet- nek való kitétel robbanást okozhat. MEGJ- EGYZÉS A "130 °C" hőmérséklet helyettesíthető a "265 °F" hőmérséklettel.

Kövesse az összes töltési utasítást, és ne töltse az akkumulátorcsomagot vagy a szerszámot az utasításban megadott hőmérsékleti tar- tományon kívül. A nem megfelelő vagy a meg- adott tartományon kívüli hőmérsékleten történő töltés károsíthatja az akkumulátort és növelheti a tűzveszélyt.110

a) Javíttassa meg az elektromos szerszámot szak- képzett javítóval, kizárólag azonos cserealka- trészek felhasználásával. Ez biztosítja, hogy az elektromos szerszám biztonsága megmaradjon. b) Soha ne szervizelje a sérült akkumulátorokat. Az akkumulátorcsomagok szervizelését csak a gyártó vagy a hivatalos szervizszolgáltatók végezhetik. VISSZAÜTÉS ÉS KAPCSOLÓDÓ FIGYELMEZ TETÉSEK A visszarúgás egy hirtelen reakció egy beszorult vagy beakadt forgó kerékre, alátétlapra, kefére vagy bármely más tartozékra. A beszorulás vagy beakadás a forgó tartozék gyors megakadását okozza, ami viszont azt eredményezi, hogy a nem vezérelt elektromos szerszám a tartozék forgásával ellentétes irányba kényszerül a kötés helyén. Ha például egy csiszolókorongot a munka- darab megakaszt vagy beszorít, a korongnak a beszorítási pontba belépő éle beleáshatja magát az anyag felületébe, ami a korong kimászását vagy kirúgását okozza. A kerék a csípési ponton a kerék mozgásának irányától függően a kezelő felé vagy a kezelőtől távolodva ugorhat. A csiszolóko- rongok ilyen körülmények között is eltörhetnek. A visszarúgás az elektromos szerszámok helytelen használatának és/vagy helytelen üzemeltetési eljárásoknak vagy körülményeknek az eredménye, és az alábbiakban megadott megfelelő óvintéz- kedések megtételével elkerülhető. a) Tartsa szilárdan a szerszámot, és testét és karját úgy helyezkedjen el, hogy ellenálljon a visszarúgási erőknek. Mindig használja a segédfogantyút, ha van ilyen, a max- imális ellenőrzéshez a visszarúgás vagy a nyomatékreakció felett az indítás során. A megfelelő óvintézkedések betartása esetén a kezelő irányíthatja a nyomatékreakciókat vagy a visszarúgási erőket. b) Soha ne tegye a kezét a forgó tartozék közelébe. A tartozék visszarúghat a kezére. c) Visszarúgás esetén ne helyezkedjen el a testév- el azon a területen, ahol az elektromos sze- rszám mozogni fog. A visszarúgás a szerszámot a kerék mozgásával ellentétes irányba mozgatja a megakadás helyén. d) A sarkok, éles szélek stb. megmunkálásakor különös óvatossággal járjon el. Kerülje a tarto- zék pattogását és beakadását. A sarkok, éles szélek vagy a pattogás hajlamos megakasztani a forgó tartozékot, és az irányíthatóság elvesz- tését vagy visszarúgást okozhat. e) Ne csatlakoztasson fűrészláncot fafaragó pengét vagy fogazott fűrészlapot. Az il- yen pengék gyakori visszarúgást és az irányíthatóság elvesztését okozzák. TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK A

Ha a gépet csiszolásra használta, győződjön meg róla, hogy a gépet a polírozás előtt megfelelően megtisztította a karcolások elkerülése érdekében. a) Ez az elektromos szerszám polírozóként való használatra készült. Olvassa el az összes biztonsági figyelmeztetést, utasítást, ábrát és specifikációt, amelyet az elektromos szerszám- mal együtt mellékeltek. Az alábbiakban felso- rolt összes utasítás be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat. b) Az olyan műveleteket, mint a csiszolás, a drót- kefés vagy a vágás, nem ajánlott ezzel az ele- ktromos szerszámmal végezni. Az olyan műve- letek, amelyekre az elektromos szerszámot nem erre tervezték, veszélyt jelenthetnek és személyi sérülést okozhatnak. c) Ne használjon olyan tartozékokat, amelyeket nem kifejezetten a szerszám gyártója tervezett és ajánlott. Csak azért, mert a tartozék csat- lakoztatható az elektromos szerszámhoz, még nem garantálja a biztonságos működést. d) A tartozék névleges fordulatszámának meg kell egyeznie legalább az elektromos szerszámon feltüntetett maximális fordulatszámmal. A névleges sebességüknél gyorsabban futó tarto- zékok eltörhetnek és szétrepülhetnek. e) A tartozék külső átmérőjének és vastagságának az elektromos szerszám kapacitásának határain belül kell lennie. A nem megfelelően méretezett tartozékok nem védhetők vagy sza- bályozhatók megfelelően. f) A tartozékok menetes rögzítésének meg kell egyeznie a csiszolóorsó menetével. A karimák- kal szerelt tartozékok esetében a tartozék furatának illeszkednie kell a karima rögzítő átmérőjéhez. A nem az elektromos szerszám rögzítővasalatához nem illeszkedő tartozékok kifutnak az egyensúlyból, túlzottan vibrálnak, és az irányíthatóság elvesztését okozhatják.HU

Ne használjon sérült tartozékot. Minden használat előtt ellenőrizze a tartozékot, például a csiszolókorongokat forgácsok és repedések, a alátétet repedések, szakadás vagy túlzott kopás, a drótkefét laza vagy repedt huzalok tekintetében. Ha az elektromos szerszámot vagy tartozékot leejtették, vizsgálja meg a sérülést, vagy hely- ezzen be egy sértetlen tartozékot. A tartozék ellenőrzése és beszerelése után helyezkedjen el és a körülállók távolabb a forgó tartozék síkjától, és működtesse az elektromos szerszámot egy percig maximális üresjárati sebességgel. A sérült tartozékok rendszerint szétesnek e próbaidő alatt. h) Viseljen egyéni védőfelszerelést. Alkalmazástól függően használjon arcvédő, védőszemüveget vagy védőszemüveget. Adott esetben viseljen porvédő maszkot, hallásvédőt, kesztyűt és műhelykötényt, amely képes megállítani az apró csiszolóanyag- vagy munkadarab- darabokat. A szemvédőnek alkalmasnak kell lennie a különböző műveletek során keletkező repülő törmelékek megállítására. A porvédő maszknak vagy légzőkészüléknek alkalmasnak kell lennie a művelet során keletkező része- cskék szűrésére. A nagy intenzitású zajnak való tartós kitettség halláskárosodást okozhat.

i) Ne működtesse az elektromos szerszámot,

miközben azt maga mellett hordja. A forgó tartozékkal való véletlen érintkezés beakadhat a ruházatába, és a tartozékot a testébe húzhatja. j) Ne engedje, hogy a fényezőfedél vagy a rögzítő zsinórok laza részei szabadon forogjanak. Tegye el vagy vágja le a laza rögzítőszálakat. A laza és forgó rögzítőszálak belegabalyodhatnak az ujjaiba vagy beakadhatnak a munkadarabba.

BIZTONSÁGI FIGYELMEZTETÉSEK AZ AKKU

MULÁTORRA a) Ne nyissa ki az akkumulátort. Rövidzárlat veszélye. b) Védje az akkumulátort a hőtől, pl. a folyamatos intenzív napsugárzástól, tűztől, víztől és ned- vességtől. Robbanásveszély. c) Az akkumulátor sérülése és helytelen használa- ta esetén gőzök szabadulhatnak fel. Sze- llőztesse ki a területet, és panaszok esetén forduljon orvoshoz. A gőzök irritálhatják a légzőszerveket. d) Az akkumulátort csak a VONROC termékkel együtt használhatja. Ez az intézkedés ön- magában védi az akkumulátort a veszélyes túlterheléstől.

Az akkumulátort hegyes tárgyak, például szögek vagy csavarhúzók, vagy külsőleg alkalmazott erőhatás károsíthatja. Belső rövidzárlat léphet fel, és az akkumulátor megéghet, füstölhet, felrobbanhat vagy túlmelegedhet. BIZTONSÁGI FIGYELMEZTETÉSEK A TÖLTŐHÖZ Rendeltetésszerű használat Csak a CD801AA, CD803AA, CD828AA és CD829AA típusú újratölthető akkumulátorokat töltse a töltőv- el. Más típusú akkumulátorok szétrobbanhatnak, ami személyi sérülést és kárt okozhat.

A készüléket nem használhatják csökkent fizikai, érzékszervi vagy szellemi képességekkel ren- delkező, illetve tapasztalat és tudás hiányában lévő személyek (beleértve a gyermekeket is), kivéve, ha felügyeletet vagy oktatást kaptak. b) A felügyelt gyermekek ne játsszanak a készülékkel. c) Ne töltse fel a nem újratölthető akku- mulátorokat! d) Az akkumulátorokat töltés közben jól szellőző helyen kell elhelyezni! Maradék kockázatok Még akkor sem lehet minden fennmaradó kockázati tényezőt kiküszöbölni, ha az elektromos szerszámot az előírásoknak megfelelően használják. Az alábbi veszélyek az elektromos szerszám felépítésével és kialakításával kapcsolatban merülhetnek fel: a) A vibrációs emisszióból eredő egészség- károsodás, ha az elektromos szerszámot hossz- abb ideig használják, vagy ha nem megfelelően kezelik és karbantartják. b) Sérülések és anyagi károk a hirtelen eltört tarto- zékok miatt. Figyelem! Ez az elektromos szerszám működés közben elektromágneses mezőt termel. Ez a mező bizonyos körülmények között zavarhatja az aktív vagy passzív orvosi implantátumokat. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében javasoljuk az orvosi im- plantátumokkal rendelkező személyeknek, hogy az elektromos szerszám használata előtt konzultáljanak orvosukkal és az orvosi implantátum gyártójával.112

Rendeltetésszerű használat Ez a gép fém és bevonatos felületek polírozására és kefélésére szolgál, a gépet fa. A gyártó nem vállal felelősséget a termék nem rendeltetésszerű használatából vagy helytelen működtetéséből eredő károkért. Modellszám. PM510DC Feszültség 20V Sebesség üresjáratban 2000-5.000/minTárcsa átmérője Ø 125 mmTömeg (akkumulátor nélkül) 0.735 kgHangnyomásszint LPA : 77dB(A) KPA : 3dB(A)Akusztikai teljesítményszint LWA : 85dB(A) KWA : 3dB(A)Rezgés 4.9m/s2 K=1.5m/s2Hőmérséklet Max. +45 °CTárolás 0 és +45 °C között

MŰSZAKI SPECIFIKÁCIÓK

Ez a kézikönyv különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő összetételét és tartalmát az alábbi specifikációs táblázatban a megfelelő cikkszámmal ellenőrizze. Modellszám Tartozék akkumulátor Töltő tartozék Csis- zolólapok PM510DC S_ PM510DC CD828AA CD802AA5 db (letört éllel) S2_ PM510DC 2 x CD828AA CD802AA5 db (letört éllel) S3_ PM510DC CD829AA CD802AA5 db (letört éllel) S4_ PM510DC 2 x CD829AA CD802AA 5 db (letört éllel) Modellszám. CD828AA Akkumulátor típusa Lítium-ionFeszültség 20V Kapacitás 2.0 AhSúly 0.4 kg Modellszám. CD829AA Akkumulátor típusa Lítium-ionFeszültség 20V Kapacitás 4.0 AhSúly 0.658 kg Modellszám CD830AA Töltő bemenet220–240V, 50–60Hz, Max. 1.5ATöltő kimenet 21V 4.0A, 86WTöltési idő 2Ah akkumulátorral 35 percTöltési idő 4Ah akkumulátorral 60 percAjánlott akkumulátorokCD801AA, CD803AA, CD828AA, CD829AASúly 0,43 kg Kizárólag a VONROC VPOWER 20V akkumulátorplatform alábbi akkumulátorait használja. Más akkumulátorok használata súlyos sérülést okozhat, vagy károsíthatja a szerszámot. CD828AA 20V, 2Ah, 2Ah Lítium-ion CD829AA 20V, 4Ah lítium-ionos töltőegység A VONROC VPOWER 20V akkumulátoros platform akkumulátorai a VONROC VPOWER 20V akkumulátoros platform összes szerszámával cserélhetők. Rezgésszint Az ebben a használati útmutatóban megadott rezgéskibocsátási szintet az EN 62841 szabványosított tesztnek megfelelően mértük; ez az érték felhasználható egy szerszám és egy másik szerszám összehasonlítására és a rezgésnek való kitettség előzetes értékelésére, amikor a szerszámot az említett alkalmazásokban használják.HU

- A szerszám különböző alkalmazásokhoz, illetve más vagy rosszul karbantartott tartozékokkal történő használata jelentősen megnövelheti az expozíció mértékét. - A szerszám kikapcsolt állapotában, vagy amikor a szerszám fut, de valójában nem végez munkát, jelentősen csökkentheti az expozíciós szintet. Védekezzen a rezgés hatása ellen a szerszám és tartozékai karbantartásával, a kezek melegen tartásával és a munkamódszerek megszervezésével.

A szövegben szereplő számok a 2-3. oldalon található ábrákra utalnak.

2. Be-/kikapcsoló kapcsoló

3. Biztonsági reteszgomb

5. Sebességszabályzó

7. Hátsó lemez hatszögcsavarja

12. Akkumulátor LED-jelzőgombja

13. Akkumulátor LED-jelzői

15. Töltő LED-jelzői

Mielőtt bármilyen munkát végezne az elektromos szerszámmal, vegye ki az akkumulátort. Az akkumulátort az első használat előtt fel kell tölteni. Az akkumulátor behelyezése a készülékbe (A, C ábra) Győződjön meg róla, hogy az akkumulátor külseje tiszta és száraz, mielőtt csatlakoztatja a töltőhöz vagy a géphez.

1. Helyezze be az Akkumulátor-et (10) a gép aljába

az A., C. ábrán látható módon.

2. Tolja az akkumulátort tovább előre, amíg be nem

kattan a helyére. Az akkumulátor eltávolítása a készülékből (A, C ábra)

1. Nyomja meg az Akkumulátor kioldógombja (11)

2. Húzza ki az akkumulátort a gépből az F. ábrán

látható módon. Az akkumulátor töltési állapotának ellenőrzése (D ábra) - Az akkumulátor töltöttségi állapotának ellenőrzéséhez nyomja meg röviden az Akkumulátor LED-jelzőgombja (12) gombot az akkumulátoron. - Az akkumulátoron 3 lámpa jelzi a töltöttségi szintet, minél több lámpa ég, annál több töltés van még az akkumulátorban. - Ha a fények nem égnek, az azt jelenti, hogy az akkumulátor lemerült, és azonnal fel kell tölteni. Az akkumulátor töltése a töltővel (D ábra)

1. Vegye ki az Akkumulátor-et (10) a gépből.

Fordítsa az Akkumulátor-t (10) fejjel lefelé, és csúsztassa rá az Töltő-re (14) a D. ábrán látható módon.

3. Nyomja az akkumulátort, amíg teljesen be nem

4. Csatlakoztassa a töltő csatlakozóját egy

konnektorba, és várjon egy ideig. Az Töltő LED- jelzői (15) világítani fog, és jelzi a töltő állapotát. A töltőn 2 Töltő LED-jelzői (15) jelzi a töltési folyamat állapotát: Piros LED állapot Zöld LED állapot A töltő állapotaOff Off Nincs áramOff A oldalonKészenléti üzem

mód: - Nincs elem behe lyezve vagy,- Az akkumulátor behelyezve, de a töltés befeje ződöttA oldalon OffAz akkumulátor töl tése folyamatban - A 2Ah akkumulátor teljes feltöltése akár 60 percig is eltarthat. - A 4 Ah-s akkumulátor teljes feltöltése akár 120 percig is eltarthat.114

Miután az akkumulátor teljesen feltöltődött, húzza ki a töltő csatlakozóját a konnektorból, és vegye ki az akkumulátort a töltőből. Figyelmeztetés: Ha a gépet hosszabb ideig nem használják, a legjobb, ha az akkumulátort feltöltött állapotban tárolja. Összeszerelés előtt mindig kapcsolja ki a gépet, és vegye ki az akkumulátort A tartozékok felszerelése és eltávolítása (A, B ábra) Ügyeljen arra, hogy a megfelelő anyaghoz a meg- felelő tartozékot használja. Csak sértetlen és tiszta polírozó tartozékokat használjon. Háttétlemez

1. Helyezze a gépet a hátára.

2. Helyezze az Imbuszkulcs (8) az Hátsó lemez

hatszögcsavarja (7) közé.

3. Fogja meg az Hátsó lemez (6) egyik kezével,

4. Csavarja ki az Hátsó lemez hatszögcsavarja-et

(7) az Imbuszkulcs (8) segítségével. Polírozó pad

1. Helyezze a gépet a hátára.

2. Erősen nyomja a polírozóbetétet a horog és

hurok Hátsó lemez-ra (6). A polírozóbetét eltávolításához egyszerűen húzza le a betétet az Hátsó lemez-ról (6).

Az akkumulátort az első használat előtt fel kell tölteni. Viseljen védőkesztyűt a szerszám cseréjekor, hogy elkerülje a sérüléseket és a vágásokat. Vigyázat! Az Hátsó lemez (6) még egy ideig fut, amikor a gépet kikapcsolják. Be- és kikapcsolás (A ábra) Az Be-/kikapcsoló kapcsoló (2) a gép aktiválására szolgál - A gép bekapcsolásához nyomja meg az Be-/ kikapcsoló kapcsoló (2) gombot. - A gép kikapcsolásához engedje el az Be-/ kikapcsoló kapcsoló (2) gombot. A kapcsoló biztonsági reteszelése (A ábra) Nyomja meg az Biztonsági reteszgomb (3) gombot, hogy a kapcsolót ne lehessen megnyomni. A kapcsoló reteszelése bekapcsolt állásban (A ábra) Rögzítse a kapcsolót bekapcsolt állásba az Rög- zítőgomb (4) megnyomásával Sebességszabályozás (B ábra) A tárcsa sebessége a fogantyú tetején található, változtatható sebességű kapcsolóval szabályozható. Minél magasabb állásban van, annál nagyobb a sebesség. A változtatható sebességű kapcsoló 7 állásba állítható. Csiszoláskor az ideális sebesség a kívánt szemcsemérettől és a megmunkálandó anyagtól függ. Ha viaszt használ a polírozópadon, ne kezdjen magas fordulatszámon. Ne állítsa be a sebességet használat közben. Tippek az optimális használathoz a polírozás során - Mindig győződjön meg róla, hogy a gépet használat előtt megfelelően megtisztította, hogy a polírozás során ne keletkezzenek karcolások. - A legjobb eredmény elérése érdekében a felületnek tisztának és száraznak kell lennie. - Ne vigyen fel polírozószert közvetlenül a munkadarabra. Vigyen fel kis mennyiségű polírozószert a polírozófejre. - Kezdje a nagyobb sík felületek polírozásával. Keresztbe-kasul söprő mozdulatokkal dolgozzon. - Miután a sík felületeket lefedte, polírozza le az íves felületeket. - A nehezen hozzáférhető területeken kézzel vigye fel a polírozószert. - Ne használjon semmilyen súrolószeres tisztítószert, mert az károsíthatja vagy megkarcolhatja a felületet.

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet, és vegye ki az akkumulátort a gépből.CS

A gép burkolatát rendszeresen, lehetőleg minden használat után puha ruhával tisztítsa meg. Ügyeljen arra, hogy a szellőzőnyílások ne legyenek por- és szennyeződésmentesek. A nagyon tartós szennyeződéseket szappanlével megnedvesített puha ruhával távolítsa el. Ne használjon semmilyen oldószert, például benzint, alkoholt, ammóniát stb. Az ilyen vegyi anyagok károsítják a szintetikus alkatrészeket. GARANCIA A VONROC termékeket a legmagasabb minőségi szabványok szerint fejlesztik ki, és az eredeti vásárlás időpontjától számított, törvényben meghatározott időtartamra garantálják az anyag- és kivitelezési hibamentességet. Amennyiben a termék ezen időszak alatt anyag- és/vagy gyártási hiba miatt meghibásodik, akkor forduljon közvetlenül a VONROC-hoz. A következő körülmények nem tartoznak a garancia hatálya alá: - A gépet illetéktelen szervizközpontok javították vagy próbálták megváltoztatni; - Normál kopás; - A szerszámmal visszaéltek, rosszul használták vagy nem megfelelően karbantartották; - Nem eredeti pótalkatrészek kerültek felhasználásra. Ez képezi a vállalat által vállalt egyetlen kifejezett vagy hallgatólagos garanciát. Nincs semmilyen más kifejezett vagy hallgatólagos garancia, amely a jelen dokumentumban foglaltakon túlmutat, beleértve az eladhatóságra és a meghatározott célra való alkalmasságra vonatkozó hallgatólagos garanciákat. A VONROC semmilyen körülmények között nem vállal felelősséget semmilyen véletlen vagy következményes kárért. A kereskedő jogorvoslati lehetőségei a nem megfelelő egységek vagy alkatrészek javítására vagy cseréjére korlátozódnak. A termék és a felhasználói kézikönyv változhat. A specifikációk további értesítés nélkül változhatnak.
