HASZNÁLATI ÚTMUTATÓ OS501AC Vonroc

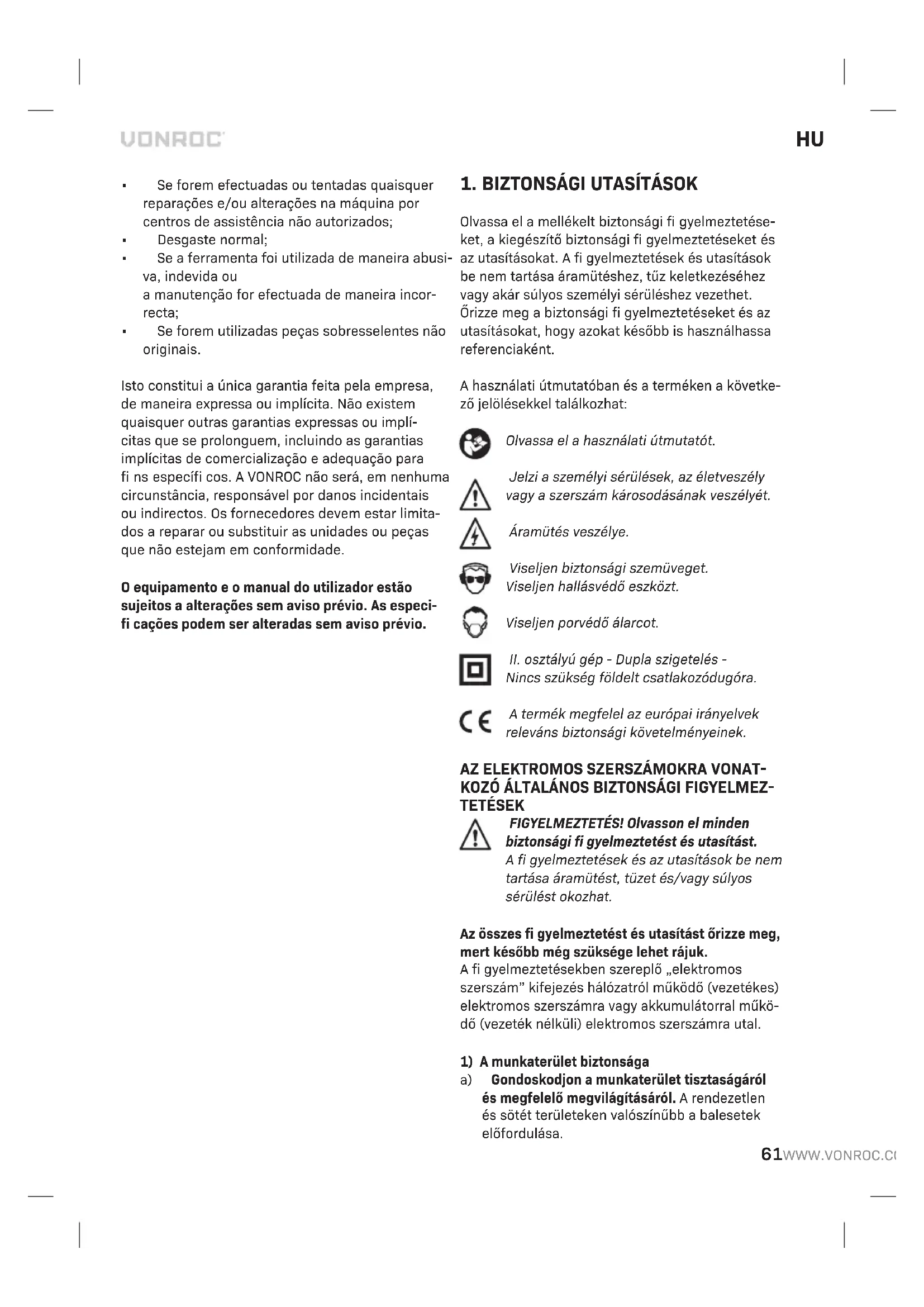

HU Az eredeti használati útmutató fordítása 61

Olvassa el a mellékelt biztonsági fi gyelmeztetéseket, a kiegészítő biztonsági fi gyelmeztetéseket és az utasításokat. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Õrizze meg a biztonsági fi gyelmeztetéseket és az utasításokat, hogy azokat később is használhassa referenciaként.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.

Áramütés veszélye.

Viseljen biztonsági szemüveget. Viseljen hallásvédő eszközt.

Viseljen porvédő álarcot.

II. osztályú gép - Dupla szigetelés - Nincs szükség földelt csatlakozódugóra.

A termék megfelel az európai irányelvek releváns biztonsági követelményeinek.

AZ ELEKTROMOS SZERSZÁMOKRA VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZ-TETÉSEK

FIGYELMEZTETÉS! Olvasson el minden biztonsági fi gyelmeztetést és utasítást.

A fi gyelmeztetések és az utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.

Az összes fi gyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.

A fi gyelmeztetésekben szereplő „elektromos szerszám” kifejezés hálózatról működő (vezetékes) elektromos szerszámra vagy akkumulátorral működő (vezeték nélküli) elektromos szerszámra utal.

1) A munkaterület biztonsága

a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.

b) Ne használjon elektromos szerszámot robbanásveszélyes környezetben, pl. gyúlékony folyadékok, gázok vagy por jelenlétében. Az elektromos szerszámok használata során keletkező szikra lángra lobbanthatja a port és a füstöt.

c) Az elektromos szerszám használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a fi gyelmét, elveszítheti az irányítást.

2) Elektromos biztonság

a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt elektromos szerszámhoz ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.

b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste födelődik, megnő az áramütés kockázata.

c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. Az elektromos szerszámba kerülő víz növeli az elektromos áramütés veszélyét.

d) Ne használja helytelenül (nem előírásszerűen) a kábelt. A kábelt soha ne használja az elektromos szerszám hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, hegyes élektől és mozgó alkatrészektől. A sérült vagy megteke-redett kábelek növelik az elektromos áramütés veszélyét.

e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.

f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.

3) Személyi biztonság

a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha

fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon elektromos szerszámot. Az elektromos szerszám használata közben egyetlen pillanatnyi fi gyelmetlenség is súlyos személyi sérülést okozhat.

b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.

c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcsolt) állásban van. Ha úgy hordozza az elektromos szerszámot, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. Az elektromos szerszám forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.

e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyát megtartva álljon a talajon. Így könnyebben tudja irányítani az elektromos szerszámot a váratlan helyzetekben.

f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.

g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.

h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.

4) Az elektromos szerszám használata és ápolása

a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak

megfelelő elektromos szerszámot használjon.

A megfelelő elektromos szerszám jobban és biztonságosabban végzi a munkát azon a fordulatszámon, amire azt tervezték.

b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely elektromos szerszám veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen elektromos szerszámot meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielőtt bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető az elektromos szerszám véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. Az elektromos szerszám szakképzetlen felhasználók kezében rendkívül veszélyes lehet.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha az elektromos szerszám sérült, használat előtt javíttassa meg. A hanyagul karbantartott elektromos szerszámok sok balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörülmények és az elvégzendő feladat fi gyelembevételével. Ha a szerszámgépet a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltőt használja. Az egyik akkumulátorhoz

megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.

b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor nem használja az akkucsomagot, tartsa azt távol minden fémes tárgytól, például tűző-kapocstól, érmétől, kulcstól, szögtől, csavartól és minden más apró fémtárgytól, amely az érintkezőket rövidre zárhatná. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tűzet okozhat.
d) Nem előírásszerű körülmények között az akku- mulátorból folyadék szivároghat; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, ezenkívül forduljon orvoshoz is. Az akku- mulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hömérséklettől óvja az akkucsomagot és a szerszámot. Ha tüznek vagy 130 °C-on felüli hömérsékletnek teszi ki, robbanást okozhat. MEGJEGYZÉS: a „130 °C” „265 °F”-nak (Fahrenheit foknak) felel meg.
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.

6) Szerviz

a) Az elektromos szerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.
b) Sérült akkucsomagot soha ne szervizeljen. Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.

TOVÁBBI BIZTONSÁGI UTASÍTÁSOK

- Ne használjon túlméretes csiszolópapírt, kövesse a gyártónak a csiszolópapír méretére vonatkozó utasításait. Ha a csiszolópapír túllóg a csiszolótalpon, az sérülést okozhat, de blok-

kolhatja vagy elszakíthatja a papírt és visszarúgást okozhat.

• Ólomtartalmú festék csiszolása nem javasolt. Az ólomtartalmú festéket kizárólag szakember távolíthatja el.
• Ne dolgozzon olyan anyagokon, amelyekből veszélyes anyagok szabadulhatnak fel (pl. azbeszt). Tegye meg a megfelelő óvintézkedéseket, ha esély van rá, hogy gyúlékony vagy robbanékony por keletkezzen. Viseljen por ellen védő maszkot. Használjon porelszívó berendezést.
• Ne dolgozzon azbesztet tartalmazó anyagokon. Az azbeszt rákkeltő anyagnak minősül.
• Ne használja a gépet magnézium munkadarabok csiszolására.
• Viseljen biztonsági szemüveget. Viseljen hallásvédő eszközt.

Ha szükséges, használjon más védőeszközöket, például védőkesztyűt, védőcipőt stb.

• Tartsa a gépet a szigetelt megfogható felületek-nél fogva, ha a tartozék érintkezhet rejtett vezetékekkel vagy a hálózati kábellel. Ha a tartozék feszültség alatt álló vezetékkel érintkezik, a gép szabadon lévő fém alkatrészei is feszültség alá kerülhetnek. Áramütés veszélye.
• Legyen nagyon óvatos, amikor festett felületeket csiszol.
• Használat előtt távolítson el minden szöget és egyéb fémtárgyat a munkadarabról.
• Győződjön meg arról, hogy a munkadarabot megfelelően megtámasztotta vagy rögzítette.
• Kizárólag a gép használatához alkalmas csiszolópapírt használjon.
• Kizárólag megfelelő méretű csiszolópapírt használjon. Győződjön meg róla, hogy a csiszolópapír megfelelően rögzítve van.
• Minden egyes használat előtt ellenőrizze a csiszolópapírt. Ne használjon olyan csiszolópapírt, amely a hosszan tartó használat miatt elhasználódott.
• Soha ne tegye le a gépet asztalra vagy munkapadra, amíg ki nem kapcsolta.

Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
• Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményé-

nek és legalább 1,5 mm² vastag. Ha kábeldobot használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.

2. AZ ESZKÖZ ADATAI

Rendeltetésszerű használat

A gépet fa, műanyag és fém csiszolására terveztük. Ez a gép csak száraz csiszolásra alkalmas. A gép nem alkalmas azbeszttartalmú anyagok megmunkálására. A nem rendeltetésszerű használat károsíthatja a szerszámot.

MÜSZAKI ADATOK

Modellazonosító OS501AC
Feszültség 230-240 V ~
Frekvencia 50 Hz
Felvett teljesítmény 240 W
Üresjárati fordulatszám 6000-1	1000/perc
Csiszolótalp átmérő 92x187 mm
Súly 1,7 kg
Hangnyomásszint L_PA	73+3 dB(A)
Hangteljesítményszint L_WA	84+3 dB(A)
Rezgés	1,77+1,5 m/s ^2

Viseljen hallásvédő eszközt.

Rezgés érték

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 62841 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen meg-növekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

LEÍRÁS

A szövegbeli számok a 2. oldal képeire utalnak.

1. Főkapcsoló

2. Fő markolat

3. Porgyújtő

4. Csiszolótalp

5. Csiszolópapír-kampó

6. Segédmarkolat

7. Fordulatszám állító kerék

8. Csiszolópapír

3. ÖSSZESZERELÉS

Szerelés előtt mindig kapcsolja ki a gépet, és húzza ki a hálózati csatlakozódugót.

A porgyújtő csatlakoztatása (B ábra)

Erösen ajánlott a gépet a porgyűjtővel (3) együtt használni, így biztosítva az optimális porgyűjtést.

Csúsztassa a porgyűjtőn található nyílást a hátsó porelszívó kimeneten található horonyra.
- A porgyűjtő biztonságos rögzítéséhez addig tolja a porgyűjtőt, amíg egy kattanó hangot nem hall.

Megjegyzés: A porgyűjtőt akkor ürítse, amikor a doboz félig megtelt, hogy a porgyűjtés optimális maradjon.

A csiszolópapír felhelyezése és eltávolítása (C, D ábra)

A csiszológép alkalmas tépőzáras rögzítési rendszerű vagy akár azzal nem rendelkező csiszolópapírhoz is.

Tépőzáras rögzítéssel rendelkező csiszolópapír felhelyezése és eltávolítása

• Tartsa a gépet oldalra vagy fejjel lefelé, ahogy ez a C ábrán látható.
• Rögzítse a kívánt szemcseméretű csiszolópapírt (8) a csiszolótalpra (4). Ellenőrizze, hogy a csiszolópapír (8) perforációja megegyezik a csiszolótalp (4) perforációjával.
• A csiszolópapír (8) eltávolításához egyszerűen húzza le a csiszolópapírt a csiszolótalpról (4).

Tépőzáras rögzítéssel nem rendelkező csiszolópapír felhelyezése és eltávolítása

• Nyissa ki a csiszolópapír-kampókat (5).
• Rögzítse a kívánt szemcseméretű csiszolópapír (8) a csiszolótalpra (4).
• Hajtsa a csiszolópapírt (8) mindkét végén a csiszolótalp (4) szélei köré.
• Egyenként zárja be a csiszolópapír-kampókat (5). Ügyeljen arra, hogy a csiszolópapír (8) végei befogatott, leszorított állapotban legyenek.

- A csiszolópapír (8) eltávolításához először nyissa ki a csiszolópapír-kampókat (5), majd távolítsa el a csiszolópapírt (8) a csiszolótalpról (4).

Megjegyzés: Durva, egyenetlen felületek csiszolásához használjon durva csiszolópapírt. A durva csiszolópapír után megmaradt karcolások eltávolításához használjon közepes csiszolópapírt. Végső felületkezeléshez használjon fi nom csiszolópapírt.

4. MÜKÖDÉS

Bekapcsolás, kikapcsolás (A ábra)

• A gép bekapcsolásához nyomja meg az üzemi kapcsolót (1) | helyzetbe.
• A gép kikapcsolásához nyomja meg az üzemi kapcsolót (1) 0 helyzetbe.

Sebesség beállítása (A ábra)

A fordulatszám beállításához használja a fordulatszám állító kereket. A fordulatszám állító kerék 7 pozícióba állítható. Az ideális sebesség függ a szükséges szemcsemérettöl, valamint a megmunkálandó anyagtól.

A fűrész használata közben ne állítsa a sebességet.

Hasznos ötletek a szerszám optimális használatához

• Mindkét kezével erősen tartsa a gépet.
• Kapcsolja be a gépet.
• Helyezze a csiszolópapírral felszerelt csiszoló-talpat a munkadarabra.
• Lassan mozgassa a gépet a munkadarabon, a csiszolótalpat erősen a munkadarabhoz szorítva.
• Ne nyomja túl erősen a gépet. Hagyja, hogy a gép dolgozzon.

5. KARBANTARTÁS

Karbantartási munkák elvégzése előtt mindig válassza le a gépet a hálózati tápellátásról.

tA gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek legyenek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb. ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

Csak EU országokban

Elektromos eszközt ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.

JÓTÁLLÁS

A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetlenül az Ön VONROC kapcsolattartójához.

A szavatosság nem vonatkozik a következő körülmények semelyikére sem:

• Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkiséreltek javítást vagy módosítást végezní) a gépen;
• Normál elhasználódás és kopás;
• A szerszámot szabálytalanul vagy nem rendel-tetésszerűen használták, vagy a karbantartása nem volt megfelelő;
• Nem eredeti pótalkatrészeket használtak.

A garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk egyéb garanciákat (sem kifejezett, sem hallgatólagos garanciákat, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók javításai kizárólag az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére vonatkoznak.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.

1. BEZPEČNOSTNÍ POKYNY

(HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy a termék megfelel az Európai Parlamentnek és a Tanácsnak az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelvének (VI.8.), valamint a következő szabványoknak és jogszabályoknak:
