OS501AC - Lixadeira Vonroc - Manual de utilização gratuito

MANUAL DE UTILIZADOR OS501AC Vonroc

PT Tradução do manual original 56

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no equipamento:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Use óculos de segurança. Use protecção auricular.

Use uma máscara de poeiras.

Máquina de classe II - isolamento duplo - Não é necessária uma fi cha de ligação à terra.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

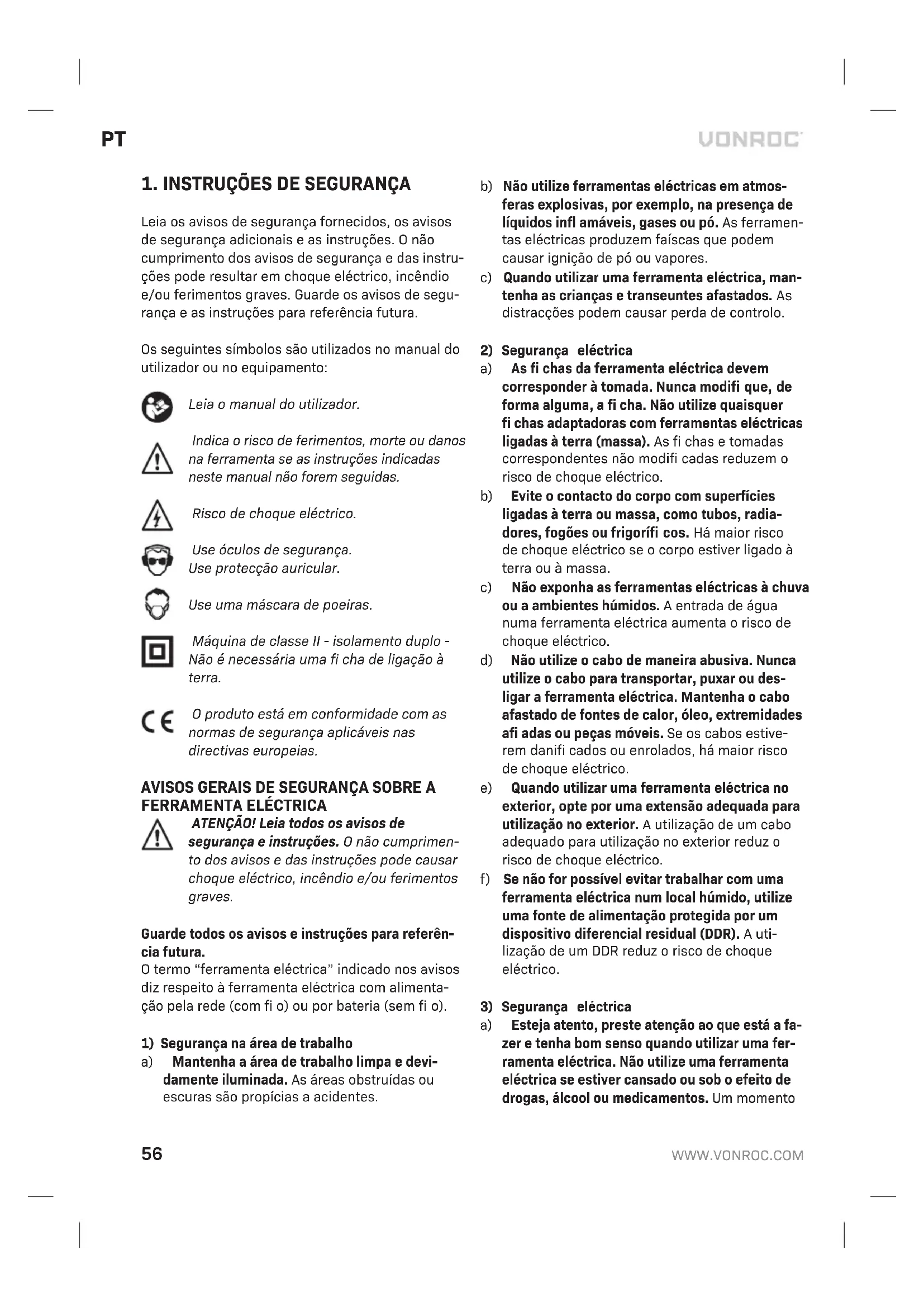

AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA

ATENÇÃO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos e das instruções pode causar choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo “ferramenta eléctrica” indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fi o) ou por bateria (sem fi o).

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.

b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou pó. As ferramentas eléctricas produzem faíscas que podem causar ignição de pó ou vapores.

c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico.

b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigoríficos. Há maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.

c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afi adas ou peças móveis. Se os cabos estive- rem danifi cados ou enrolados, há maior risco de choque eléctrico.

e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.

f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo diferencial residual (DDR). A utilização de um DDR reduz o risco de choque eléctrico.

a) Esteja atento, preste atenção ao que está a fazer e tenha bom senso quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica se estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento

de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.

b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.
c) Evite accionamentos acidentais. Assegure-se de que o interruptor está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.
d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fendas ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.
e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças.
g) Se for prevista a montagem de dispositivos de extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de pó pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.
4) Utilização e cuidados a ter com a ferramenta com baterias
a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e

segura se for utilizada de acordo com a capacidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o interruptor. Qualquer ferramenta eléctrica que não possa ser controlada através do interruptor é perigosa e deve ser reparada.
c) Retire a fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.
d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las.
e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras situações que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danifi cada, esta só deve ser utilizada depois de ser reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.
f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade.
g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fi ns diferentes dos previstos pode resultar em situações perigosas.
h) Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. Os punhos e pegas não permitem o manuseamento e o controlo seguros da ferramenta em situações inesperadas.

5) Utilização e cuidados a ter com a ferramenta com baterias

a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.

b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas.

A utilização de outro tipo de baterias pode causar ferimentos e incêndio.

c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre terminais.

O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

d) Em condições abusivas, pode derramar líquido da pilha, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água.

Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

e) Não utilize baterias ou ferramentas danifi ca-das ou modificadas. As baterias danificadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

f) Não exponha a bateria ou as ferramenta ao fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C pode causar uma explosão. NOTA: a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

g) Siga todas as instruções de carregamento e não carregue a bateria ou ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo especificado pode danifi car a bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica deve ser reparada apenas por pessoal qualifi cado e só devem ser utilizadas peças sobresselentes idênticas. Des-ta forma, é garantida a segurança da ferramen-ta eléctrica.

b) Nunca repare baterias danificadas. A reparação de baterias deve ser efectuada apenas pelo

fabricante ou fornecedores de assistência autorizados.

AVISOS ADICIONAIS DE SEGURANÇA

- Não utilize folhas de lixa muito grandes, siga as especifici cações do fabricante para saber qual é o tamanho adequado. As folhas de lixa que fi quem salientes em relação ao prato de lixar podem causar ferimentos, bem como bloquear e rasgar as folhas de lixa ou causar o efeito de recuo.

• Não é recomendável lixar tinta à base de chumbo. A tinta à base de chumbo deve ser removida apenas por um especialista.
• Não trabalhe materiais que libertem substâncias perigosas (por exemplo, amianto). Tome precauções se forem produzidas pós perigosos para a saúde, combustíveis ou explosivas. Use uma máscara de poeiras protectora. Utilize um dispositivo de extracção de pó.
• Não trabalhe com materiais que contenham amianto. O amianto é considerado cancerígeno.
• Não utilize a máquina para lixar peças de magnésio.
• Use óculos de segurança. Use protecção auricular.

Se necessário, utilize outros meios de protecção, por exemplo, luvas de segurança, sapatos de segurança, etc.

• Segure a máquina pelas superfícies de fi xação isoladas se o acessório entrar em contacto com cablagem escondida ou o cabo de rede. Se o acessório entrar em contacto com um fi o sob tensão, as peças metálicas expostas da máquina podem fi car sob tensão. Risco de choque eléctrico.
• Tenha muito cuidado quando lixar superfícies pintadas.
• Antes de utilizar, retire todos os pregos e outros objectos metálicos da peça de trabalho.
• Verifi que se a peça de trabalho está bem apoiada ou fi xada.
• Utilize apenas uma lixa adequada para utilização com a máquina.
• Utilize apenas uma lixa com as dimensões correctas. Verifi que se a lixa está montada correctamente.
• Inspeccione a lixa antes de cada utilização. Não utilize uma lixa gasta devido a utilização prolongada.
• Nunca coloque a máquina virada para baixo numa mesa ou uma bancada antes de desligá-la.

Segurança eléctrica

Verifi que sempre se a tensão da fonte de alimentação corresponde à tensão indicada na etiqueta da placa sinalética.

• Não utilize a máquina se o cabo de alimentação ou a fi cha estiverem danifi cados.
• Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm ^2 . Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

A máquina é concebida para lixar madeira, plásticos e metal. Esta máquina é adequada apenas para lixagem a seco. A máquina não é adequada para processar objectos que contenham amianto. A utilização indevida pode danifi car a ferramenta.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o OS501AC
Tensão 230-240 V ~
Frequência 50 Hz
Alimentação 240 W
Velocidade sem carga 6000 a 11000/min
Diâmetro do prato de lixar 92 x 187 mm
Peso 1,7 kg
Nível de pressão sonora L_PA	73 + 3 dB(A)
Nível de potência sonora L_WA	84 + 3 dB(A)
Vibração	1,77 + 1,5 m/s ^2

Use protecção auricular.

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especifici cado pela norma EN 62841; pode ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta nas aplicações indicadas.

- A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição.

- O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de exposição.

Proteja-se dos efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas na página 2.

1. Interruptor para ligar/desligar
2. Punho principal
3. Caixa de pó
4. Prato de lixar
5. Grampo para lixa
6. Punho auxiliar
7. Botão de ajuste da velocidade
8. Lixa

3. MONTAGEM

Antes de efectuar a montagem, desligue sempre a máquina e retire a fi cha da tomada de corrente.

Instalar a caixa de pó (Fig. B)

Recomenda-se vivamente a utilização da máquina com a caixa de pó (3) para garantir uma recolha de pó adequada.

• Encaixe a ranhura na caixa de pó sobre o entalhe na saída de pó traseira.
• Para garantir um encaixe fi rme da caixa de pó, empurre a caixa de pó até ouvir um ruído de encaixe.

Nota: A caixa de pó deve ser esvaziada quando estiver meio cheia, para manter uma boa recolha do pó.

Montar e retirar a lixa (Fig. C, D)

A lixadeira é adequada para lixar papel com e sem um sistema de fi xação sem gancho e laço.

Montar e retirar a lixa com a fi xação com gancho e laço

- Segure na máquina de lado ou virada ao contrário, como indicado na Fig. C.

• Monte a lixa (8) com o tamanho de grão necessário no prato de lixar (4). Certifi que-se de que a perfuração na lixa (8) corresponde ao furo no prato de lixar (4).
• Para retirar a lixa (8), basta puxar a lixa do prato de lixar (4).

Montar e retirar a lixa sem a fi xação com gancho e laço

• Abra os grampos da lixa (5).
• Monte a lixa (8) com o tamanho de grão necessário no prato de lixar (4).
• Dobre a lixa (8) em ambas as extremidades à volta das arestas do prato de lixar (4).
• Feche os grampos da lixa (5) um a um. As extremidades da lixa (8) devem estar fi xadas.
• Para retirar a lixa (8), abra primeiro os grampos da lixa (5) e, em seguida, retire a lixa (8) do prato de lixar (4).

Nota: Utilize uma lixa grossa para lixar superfícies ásperas e irregulares. Utilize uma lixa média para retirar os riscos restantes da lixa grossa. Utilize uma lixa fi na para fazer o acabamento de superfícies.

4. FUNCIONAMENTO

Ligar e desligar (Fig. A)

• Para desligar a máquina, empurre de novo o interruptor para ligar/desligar (1) para a posição I.
• Para desligar a máquina, empurre de novo o interruptor para ligar/desligar (1) para a posição 0.

Regular a velocidade (Fig. A)

O botão de regulação da velocidade é utilizado para regular a velocidade. O botão de regulação da velocidade pode ser regulado para 7 posições.

A velocidade adequada varia consoante o tamanho do grão e do material no qual pretende trabalhar.

Não regule o ângulo de esquadria durante a utilização.

Sugestões para uma excelente utilização

• Segure a máquina fi rmemente com ambas as mãos.
• Ligue a máquina.

• Coloque o prato de lixar com a lixa na peça de trabalho.

• Mova a máquina lentamente ao longo da peça de trabalho, premindo o prato de lixar com fi rmeza contra a peça de trabalho.

• Não aplique demasiada pressão na máquina. Deixe a máquina fazer o trabalho.

5. MANUTENÇÃO

Desligue a máquina da fonte de alimentação antes de efectuar quaisquer tarefas de manutenção.

Limpe a caixa da máquina com regularidade com um pano macio, de preferência após cada utilização. As aberturas de ventilação não devem ter pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danifi cam os componentes sintéticos.

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não têm quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o equipamento apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgaste normal;
• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específi cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.

1. BIZTONSÁGI UTASÍTÁSOK

(PT) Declaramos, sob nossa exclusiva responsabilidade, que este produto está em conformidade com a directiva 2011/65/UE do Parlamento Europeu e com a directiva do conselho de 8 de Junho sobre a restrição da utilização de determinadas substâncias perigosas em equipamento eléctrico e electrónico está em conformidade e de acordo com as seguintes normas e regulamentações:
