MANUALE UTENTE OS501AC Vonroc

Leggere accuratamente gli avvisi di sicurezza, gli av- visi di sicurezza aggiuntivi ele istruzioni. La mancata osservanza degli avvisi di sicurezza edelle istru- zioni potrebbe causare scosse elettriche, incendio e/ogravi lesioni. Mantenere gli avvisi di sicurezza ele istruzioni aportata di mano per future consul- tazioni. Iseguenti simboli sono utilizzati nel presente ma- nuale utente osul prodotto: Leggere il manuale per l’utente. Denota il rischio di lesioni personali, morte odanni all’utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale. Indica un pericolo di scossa elettrica. Indossare occhiali di protezione. Indossare protezioni per l’udito. Indossare una mascherina anti-polvere. Apparecchio di Classe II - Doppio isolamento - Non ènecessario il collegamento aterra. Il prodotto èconforme agli standard pertinenti in materia di sicurezza previsti dalla legislazione Europea.

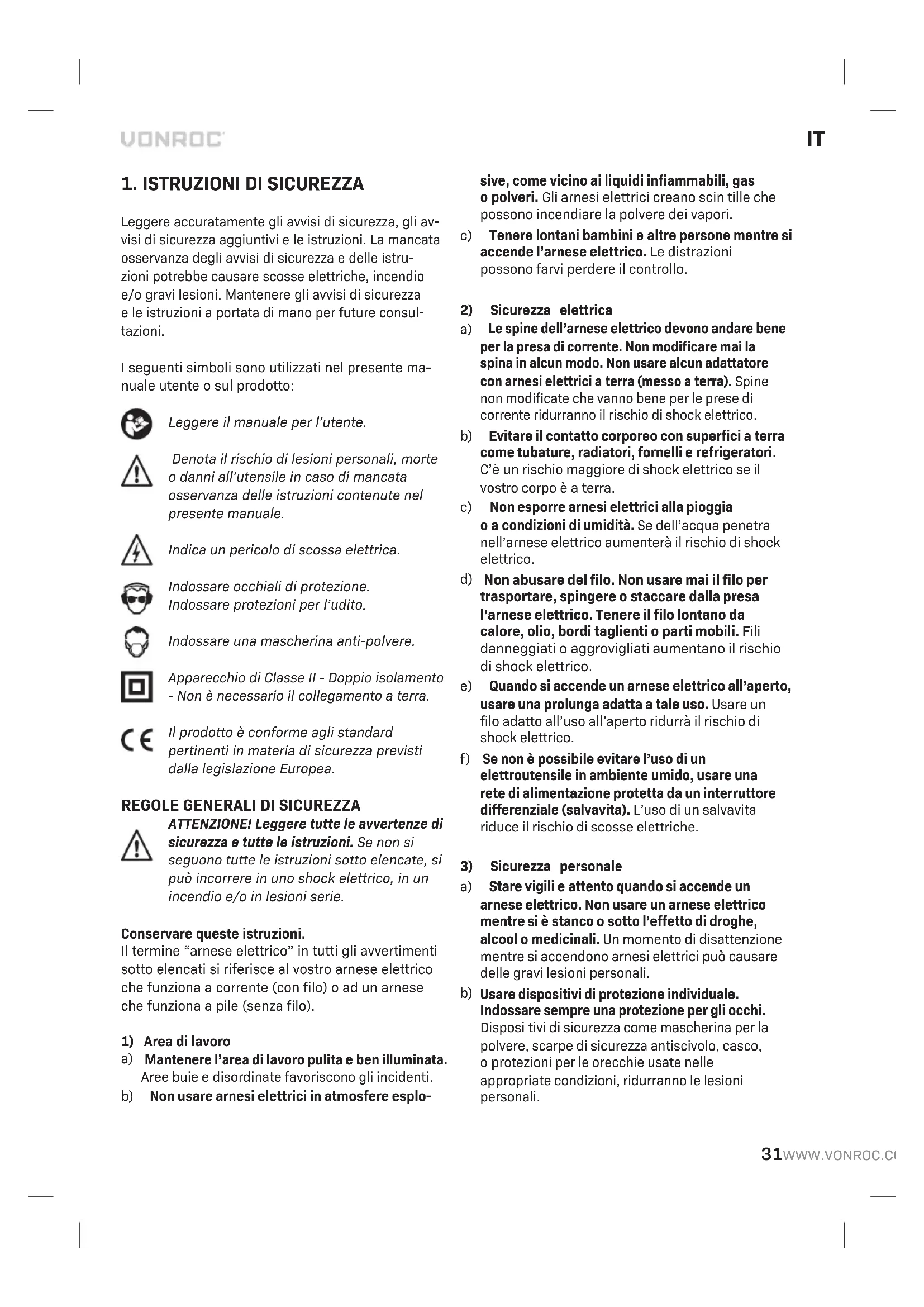

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di sicurezza etutte le istruzioni. Se non si seguono tutte le istruzioni sotto elencate, si può incorrere in uno shock elettrico, in un incendio e/oin lesioni serie. Conservare queste istruzioni. Il termine “arnese elettrico” in tutti gli avvertimenti sotto elencati si riferisce al vostro arnese elettrico che funziona acorrente (con filo) oad un arnese che funziona apile (senza filo).

Mantenere l’area di lavoro pulita eben illuminata. Aree buie edisordinate favoriscono gli incidenti. b) Non usare arnesi elettrici in atmosfere esplo- sive, come vicino ai liquidi infiammabili, gas opolveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori. c) Tenere lontani bambini ealtre persone mentre si accende l’arnese elettrico. Le distrazioni possono farvi perdere il controllo.

2) Sicurezza elettrica

Le spine dell’arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici aterra (messo aterra). Spine non modificate che vanno bene per le prese di corrente ridurranno il rischio di shock elettrico. b) Evitare il contatto corporeo con superfici aterra come tubature, radiatori, fornelli erefrigeratori. C’èun rischio maggiore di shock elettrico se il vostro corpo èaterra. c) Non esporre arnesi elettrici alla pioggia oacondizioni di umidità. Se dell’acqua penetra nell’arnese elettrico aumenterà il rischio di shock elettrico.

Non abusare del filo. Non usare mai il filo per trasportare, spingere ostaccare dalla presa l’arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti oparti mobili. Fili danneggiati oaggrovigliati aumentano il rischio di shock elettrico. e) Quando si accende un arnese elettrico all’aperto, usare una prolunga adatta atale uso. Usare un filo adatto all’uso all’aperto ridurrà il rischio di shock elettrico. f) Se non èpossibile evitare l’uso di un elettroutensile in ambiente umido, usare una rete di alimentazione protetta da un interruttore differenziale (salvavita). L’uso di un salvavita riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Stare vigili eattento quando si accende un arnese elettrico. Non usare un arnese elettrico mentre si èstanco osotto l’effetto di droghe, alcool omedicinali. Un momento di disattenzione mentre si accendono arnesi elettrici può causare delle gravi lesioni personali.

Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, oprotezioni per le orecchie usate nelle appropriate condizioni, ridurranno le lesioni personali.32

c) Prevenire l’avvio accidentale. Assicurarsi che l’interruttore sia spento prima di collegarsi. Trasportare elettroutensili tenendo il dito sull’interruttore di accensione odare corrente ad elettroutensili con l’interruttore acceso può dare luogo aincidenti. d) Rimuovere ogni chiave regolatrice ochiave per dadi prima di accendere l’arnese elettrico. Una chiave per dadi ouna chiave lasciata attaccata ad una parte rotante dell’arnese elettrico può provocare lesioni personali. e) Cercare di mantenere l’equilibrio. Mantenere sempre un punto d’appoggio appropriato. Questo consente un controllo migliore dell’arnese elettrico in situazioni inaspettate. f) Vestirsi adeguatamente. Non indossare vestiti larghi ogioielli. Tenere lontano capelli, vestiti eguanti dalle parti mobili. Vestiti larghi, gioielli ocapelli lunghi possono essere presi nelle parti mobili. g) Se vengono forniti dispositivi per la connessione dell’estrazione della polvere eattrezzature di raccolta, assicurarsi che questi siano collegati eusati correttamente. L’uso di questi dispositivi può ridurre irischi correlati alla polvere. h) Non lasciare che la confi denza acquisita dall’u- so frequente induca l’utilizzatore ad assumere comportamenti imprudenti eaignorare iprincipi di sicurezza per l’utensile. Una semplice distra- zione può provocare gravi lesioni personali in una frazione di secondo.

4) Uso emanutenzione dell’arnese elettrico

a) Non forzare l’arnese elettrico. Usare l’arnese elettrico corretto per il vostro impiego. L’arnese elettrico corretto farà il lavoro meglio ein maniera più sicura alla velocità per la quale èstato progettato. b) Non usare l’arnese elettrico se l’interruttore non si accende onon si spegne. Ogni arnese elettrico che non può essere controllato con l’interruttore èpericoloso edeve essere riparato. c) Scollegare la spina dalla sorgente di elettricità prima di fare qualsiasi regolazione, cambiare gli accessori, oconservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l’arnese elettrico accidentalmente.

Conservare gli arnesi elettrici inattivi fuori dalla portata dei bambini enon permettere apersone che non hanno confidenza con l’arnese elettrico ocon queste istruzioni di usare l’arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti. e) Mantenere gli arnesi elettrici. Controllare il non allineamento ol’attacco di parti mobili, la rottura di parti ed ogni altra condizione che può influire sul funzionamento degli arnesi elettrici. Se èdanneggiato, far riparare l’arnese elettrico prima dell’uso. Molti incidenti sono causati da arnesi elettrici mantenuti male. f) Mantenere gli arnesi da taglio affilati epuliti. È meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affilate equesti sono anche più facili da controllare. g) Usare l’arnese elettrico, gli accessori ele parti dell’arnese ecc, secondo queste istruzioni enel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro edel lavoro da svolgere. L’uso dell’arnese elettrico per operazioni diverse da quelle pensate potrebbe causare situazioni pericolose. h) Mantenere le impugnature ele superfi ci di presa asciutte, pulite elibere da olio egrasso. Impugnature esuperfi ci di presa scivolose non consentono di maneggiare econtrollare in sicu- rezza l’utensile in situazioni impreviste.

5) Uso emanutenzione dell’utensile abatteria

a) Ricaricare l’apparecchio esclusivamente con il caricabatterie specificato dal fabbricante. Se si utilizza un caricabatterie di diverso tipo potrebbero verificarsi incendi. b) Utilizzare gli utensili elettrici solo con ipacchi batterie appositamente prescritti. L’uso di pacchi batterie di diverso tipo aumenta il rischio di infortunio oincendio.

Quando il pacco batterie non èin uso, tenerlo lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti oaltri piccoli oggetti metallici che potrebbero mettere in collegamento idue poli. Se ipoli vengono messi in corto circuito, la batteria potrebbe emettere scintille ofiammate. d) In condizioni di uso scorretto, la batteria potrebbe emettere liquido: evitare pertanto di entrarvi in contatto. In caso di contatto accidentale, risciacquare con acqua. Se il liquido entra acontatto con gli occhi, consultare immediatamente un medico. Il liquido emesso dalla batteria può causare irritazioni oustioni. e) Non utilizzare un pacco batterie ol’utensile se danneggiati omanomessi. Pacchi batterie dan- neggiati omanomessi potrebbero avere compor-IT

tamenti imprevisti con il rischio di incendiarsi, esplodere oprovocare lesioni apersone. f) Non esporre un pacco batterie ol’utensile alle fi amme oatemperature eccessivamente elevate. L’esposizione alle fi amme oatempe- rature superiori a130 °C potrebbe provocare un’esplosione.NOTA: la temperatura di “130 °C” corrisponde a“265 °F”.

Seguire tutte le istruzioni per la ricarica enon ca- ricare il pacco batterie ol’utensile atemperature che non rientrino nell’intervallo specifi cato nelle istruzioni. Se si effettua la ricarica in modo impro- prio oatemperature non comprese nell’intervallo specifi cato, il pacco batterie potrebbe subire danni epotrebbe aumentare il rischio di incendi.

a) L’assistenza per l’elettroutensile deve essere prestata da un tecnico qualifi cato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell’elettroutensile. b) Non tentare di riparare pacchi batterie danneg- giati. La riparazione dei pacchi batteria deve essere effettuata esclusivamente dal produttore opresso centri di assistenza autorizzati.

ISTRUZIONI DI SICUREZZA AGGIUNTIVE

• Non utilizzare fogli di carta abrasiva troppo grandi, ma scegliere il formato attenendosi alle specifi che del cliente. Ifogli di carta abrasiva che sporgono dal platorello possono provocare lesioni alle persone oltre che bloccarsi elace- rarsi ocausare un contraccolpo della macchina.

• Non èconsigliato rimuovere con la levigatrice la vernice al piombo. La vernice contenente piombo deve essere rimossa esclusivamente da personale specializzato.

• Non lavorare su materiali che rilasciano sostan ze pericolose (come, ad esempio, l’amianto). Se esiste la probabilità che venga generata polvere pericolosa combustibile oesplosiva, adottare le dovute precauzioni. Indossare una maschera antipolvere. Utilizzare un sistema di aspirazione delle polveri.

• Non utilizzare la macchina per levigare pezzi in magnesio.

• Indossare occhiali di sicurezza. Indossare pro- tezioni per l’udito. Se necessario, utilizzare altri dispositivi di protezione, quali guanti, scarpe antinfortunistiche, ecc.

• Tenere la levigatrice dalle superfi ci di presa isolate, laddove l’accessorio possa entrare in contatto con fi li elettrici nascosti ocon il cavo di alimentazione. Se l’accessorio dovesse toccare un fi lo elettrico sotto tensione anche le parti metalliche esposte della macchina posso- no diventarlo. Rischio di scossa elettrica.

• Prestare molta attenzione nel levigare superfi ci verniciate.

• Prima dell’uso rimuovere tutti ichiodi egli altri oggetti di metallo dal pezzo da levigare.

• Assicurarsi che il pezzo da levigare sia corretta- mente sostenuto ofi ssato.

• Usare esclusivamente carta abrasiva adatta per l’impiego con questa macchina.

• Usare esclusivamente carta abrasiva delle dimensioni corrette. Assicurarsi che la carta abrasiva sia fi ssata correttamente.

• Prima di ciascun utilizzo controllare la carta abrasiva.

• Non usare carta abrasiva usurata per via dell’u- so prolungato.

• Non appoggiare mai la macchina su un tavolo oun banco da lavoro prima di averla spenta. Sicurezza elettrica Controllare sempre che la tensione di alimentazione corrisponda alla tensione indicata sulla targhetta delle caratteristiche.

• Non utilizzare l’elettroutensile quando il cavo ola spina di alimentazione sono danneggiati.

Utilizzare esclusivamente cavi di prolunga idonei per la potenza nominale dell’elettroutensile, con conduttori di sezione minima di 1,5 mm

. Quando si utilizza un cavo di prolunga con avvolgicavo, svolgere sempre completamente il cavo.

2. INFORMAZIONI RELATIVE

ALL’ELETTROUTENSILE Uso previsto La macchina èprogettata per la levigatura di legno, plastica emetallo. Questa macchina èadatta sola- mente per la levigatura asecco. Questa macchina non èadatta per lavorare su oggetti contenenti amianto. Un uso scorretto può danneggiare l’uten- sile.34

DATI TECNICI Numero modello OS501AC Tensione di alimentazione 230-240V ~Frequenza di alimentazione 50 HzPotenza assorbita 240WVelocità avuoto 6000-11000minDiametro della mola 92x187 mmPeso 1,7 kgLivello di pressione sonora L 73+3 dB(A)Livello di potenza sonora L 84+3 dB(A)Vibrazione1,77+1,5 m/s

Indossare protezioni per l’udito. Livello delle vibrazioni Il livello di emissione delle vibrazioni indicato sul retro di questo manuale di istruzioni èstato misu- rato in conformità aun test standardizzato stabilito dalla norma EN 62841; questo valore può essere utilizzato per mettere aconfronto un l’utensile con un altro ocome valutazione preliminare di esposi- zione alla vibrazione quando si impiega l’utensile per le applicazioni menzionate.

• se si utilizza l’utensile per applicazioni diverse, oppure con accessori differenti oin scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente.

• imomenti in cui l’utensile èspento oppure èin funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire aridurre il livello di esposizione. Proteggersi dagli effetti della vibrazione effet- tuando la manutenzione dell’utensile edei relativi accessori, mantenendo le mani calde eorganizzan- do imetodi di lavoro. DESCRIZIONE Inumeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2

1. Interruttore On/Off

2. Impugnatura principale

3. Contenitore raccoglipolvere

5. Graffetta di fi ssaggio per carta abrasiva

6. Impugnatura ausiliaria

7. Selettore di regolazione della velocità

Prima del montaggio, spegnere sempre l’elettroutensile edisconnettere la spina di alimentazione dalla rete elettrica. Collegare il contenitore raccoglipolvere (Fig. B) Si raccomanda vivamente di utilizzare la macchina con il contenitore raccoglipolvere (3), al fi ne di assicurare una raccolta delle polveri ottimale.

• Far scorrere lo slot nel contenitore raccoglipol- vere sopra l’intaccatura sullo scarico posteriore delle polveri.

Per fare in modo che il sacchetto raccoglipolvere sia inserito in sicurezza, spingere il sacchetto raccoglipolvere fi no aquando non si sente un clic. Nota: per garantire la raccolta ottimale delle polveri il contenitore raccoglipolvere deve essere svuotato quando èpieno per metà. Fissaggio erimozione della carta abrasiva (Fig. C, D) La levigatrice èindicata per la carta abrasiva sia con che senza gancio esistema di fi ssaggio rapido. Montaggio erimozione della carta abrasiva con gancio efi ssaggio rapido

• Tenere la macchina sul lato oatesta in giù, come illustrato nella Figura C

• Fissare la carta abrasiva (8) con la grana ri- chiesta sul platorello (4). Assicurarsi che il foro nella carta abrasiva (8) corrisponda al foro sul platorello (4).

• Per rimuovere la carta abrasiva (8), staccare semplicemente la carta dal platorello (4). Montaggio erimozione della carta abrasiva senza gancio efi ssaggio rapido

Aprire le graffette di fi ssaggio per carta abrasiva (5).

• Montare la carta abrasiva (8) con grana della corretta misura sulla piastra levigatrice (4).

• Piegare la carta abrasiva (8) su entrambe le estre- mità attorno ai bordi della piastre levigatrice (4).

• Chiudere le graffette di fi ssaggio per carta abrasi- va (5), una alla volta. Assicurarsi che le estremità della carta abrasiva (8) siano ben fi ssate.

• Per rimuovere la carta abrasiva (8), aprire prima imorsetti della carta abrasiva (5) erimuovere poi la carta abrasiva (8) dal platorello (4). Nota: per levigare superfi ci grezze oirregolari usare carta abrasiva agrana grossa. Per rimuovere igraffiIT

residui prodotti dalla carta abrasiva agrana grossa utilizzare una carta abrasiva agrana media. Per la fi ni- tura delle superfi ci usare carta abrasiva agrana fi ne.

• Per accendere l’elettroutensile premere l’interruttore di accensione/spegnimento (1) eportarlo sulla posizione I.

• Per spegnere l’elettroutensile rilasciare l’inter- ruttore di accensione/spegnimento (1) eportar- lo sulla posizione 0. Impostazione della velocità (fi g. A) Il selettore di regolazione della velocità consente di impostare la velocità. Il selettore di regolazio- ne della velocità èimpostabile su 7 posizioni. La velocità ottimale dipende dalla dimensione di grana necessaria edal materiale da lavorare. Non impostare la velocità durante l‘uso. Suggerimenti per un utilizzo ottimale

• Tenere saldamente la macchina con entrambe le mani.

• Accendere la macchina.

• Posizionare il platorello con la carta abrasiva sul pezzo da lavorare.

• Muovere lentamente la macchina sul pezzo da lavorare, premendo con decisione il platorello contro il pezzo.

• Non esercitare troppa pressione sulla macchi- na. Lasciare che sia la macchina asvolgere il lavoro.

• Spegnere la macchina eattendere che si arresti completamente prima di appoggiarla.

Prima di ogni operazione di pulizia emanutenzione, spegnere sempre l’elettroutensile edisconnettere la spina di alimentazione dalla rete elettrica. Pulire regolarmente il corpo dell’elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d’aria siano libere da polve- re esporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua esapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano icomponenti sintetici. AMBIENTE Le apparecchiature elettriche oelettroniche difettose e/oscartate devono essere raccolte presso gli opportuni siti di riciclaggio. Solo per iPaesi CE Non smaltire gli elettroutensili insieme ai rifi uti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifi uti delle apparecchiature elettriche ed elettroniche erelativa implementazione nelle nor- mative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente esmaltiti in modo ecologico.

DEFINIZIONI DELLA GARANZIA

Iprodotti VONROC sono sviluppati secondo ipiù elevati standard di qualità eviene garantita l’assen- za di difetti nei materiali enella manodopera per il periodo contrattuale apartire dalla data di acquisto originale. Qualora il prodotto dovesse subire un guasto qualsiasi durante questo periodo acausa di difetti nei materiali e/onella manodopera, si prega di contattare direttamente il VONROC. Le seguenti circostanze sono escluse da questa garanzia:

• Riparazioni e/omodifi che alla macchina sono state eseguite otentate da centri di assistenza non autorizzati.

• L’utensile èstato abusato, utilizzato omanute- nuto in modo improprio.

Sono state utilizzate parti di ricambio non originali Ciò costituisce l’unica garanzia espressa oimplicita fornita dall’azienda. Non esistono altre garanzie espresse oimplicite che si estendono oltre il presente documento, ivi comprese le garanzie im- plicite di commerciabilità eidoneità per uno scopo particolare. In nessun caso VONROC sarà responsa- bile di eventuali danni incidentali oconsequenziali. Irimedi dei rivenditori saranno limitati alla ripara- zione osostituzione di unità oparti non conformi. Il prodotto eil manuale per l’utente sono soggetti amodifi che. Idati tecnici possono essere modifi - cati senza ulteriore notifi ca.36
