MANUAL DE UTILIZARE OS501AC Vonroc

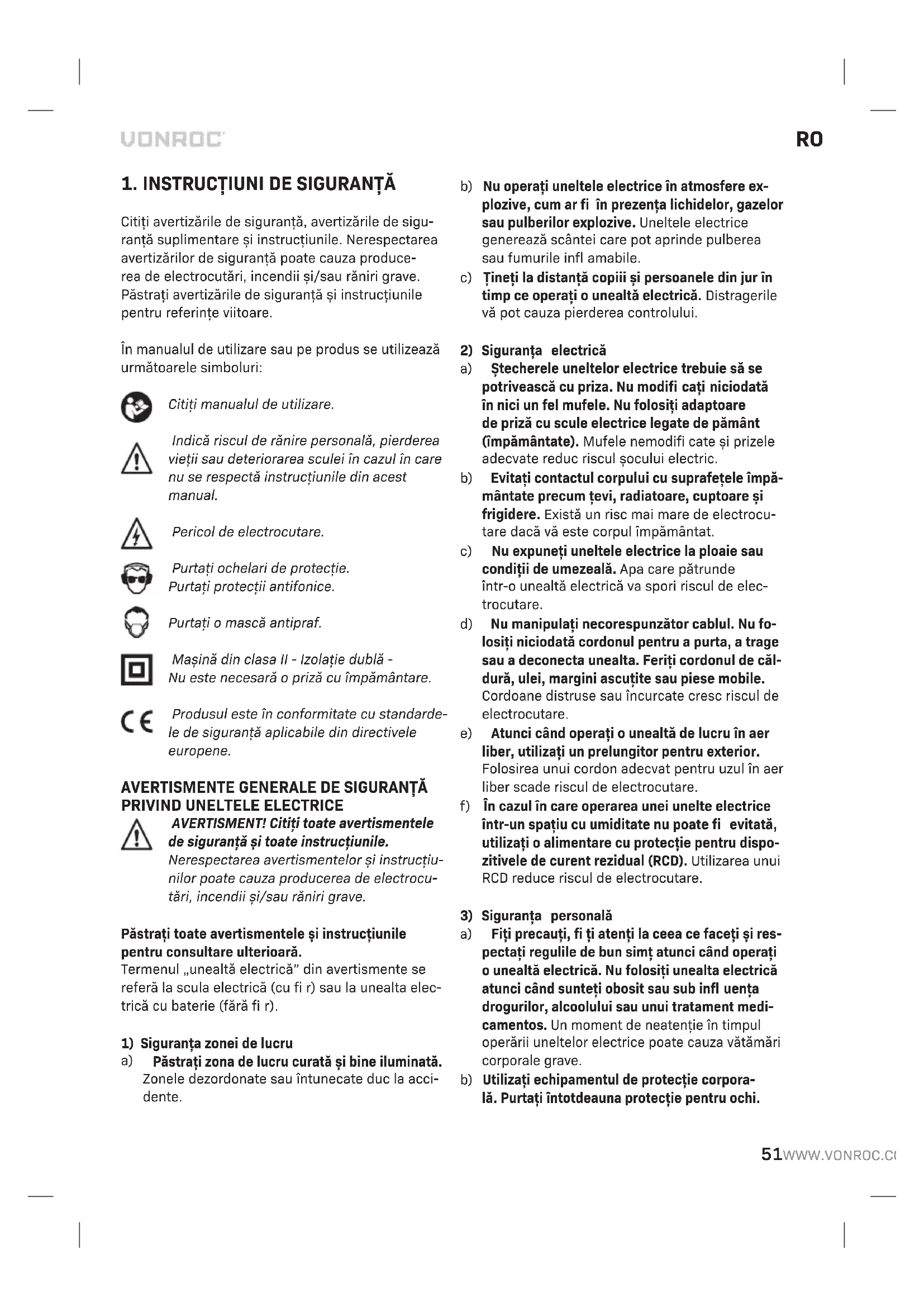

Citiți avertizările de siguranță, avertizările de sigu- ranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza produce- rea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare. În manualul de utilizare sau pe produs se utilizează următoarele simboluri: Citiți manualul de utilizare. Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual. Pericol de electrocutare. Purtați ochelari de protecție. Purtați protecții antifonice. Purtați omască antipraf. Mașină din clasa II - Izolație dublă - Nu este necesară opriză cu împământare. Produsul este în conformitate cu standarde- le de siguranță aplicabile din directivele europene.

AVERTISMENT! Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiu- nilor poate cauza producerea de electrocu- tări, incendii și/sau răniri grave. Păstrați toate avertismentele și instrucțiunile pentru consultare ulterioară. Termenul „unealtă electrică” din avertismente se referă la scula electrică (cu fi r) sau la unealta elec- trică cu baterie (fără fi r).

1) Siguranța zonei de lucru

Păstrați zona de lucru curată și bine iluminată. Zonele dezordonate sau întunecate duc la acci- dente. b) Nu operați uneltele electrice în atmosfere ex- plozive, cum ar fi în prezența lichidelor, gazelor sau pulberilor explozive. Uneltele electrice generează scântei care pot aprinde pulberea sau fumurile infl amabile. c) Țineți la distanță copiii și persoanele din jur în timp ce operați ounealtă electrică. Distragerile vă pot cauza pierderea controlului.

2) Siguranța electrică

a) Ștecherele uneltelor electrice trebuie să se potrivească cu priza. Nu modifi cați niciodată în nici un fel mufele. Nu folosiți adaptoare de priză cu scule electrice legate de pământ (împământate). Mufele nemodifi cate și prizele adecvate reduc riscul șocului electric. b) Evitați contactul corpului cu suprafețele împă- mântate precum țevi, radiatoare, cuptoare și frigidere. Există un risc mai mare de electrocu- tare dacă vă este corpul împământat. c) Nu expuneți uneltele electrice la ploaie sau condiții de umezeală. Apa care pătrunde într-ounealtă electrică va spori riscul de elec- trocutare. d) Nu manipulați necorespunzător cablul. Nu fo- losiți niciodată cordonul pentru apurta, atrage sau adeconecta unealta. Feriți cordonul de căl- dură, ulei, margini ascuțite sau piese mobile. Cordoane distruse sau încurcate cresc riscul de electrocutare. e) Atunci când operați ounealtă de lucru în aer liber, utilizați un prelungitor pentru exterior. Folosirea unui cordon adecvat pentru uzul în aer liber scade riscul de electrocutare. f) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați oalimentare cu protecție pentru dispo- zitivele de curent rezidual (RCD). Utilizarea unui RCD reduce riscul de electrocutare.

3) Siguranța personală

a) Fiți precauți, fi ți atenți la ceea ce faceți și res- pectați regulile de bun simț atunci când operați ounealtă electrică. Nu folosiți unealta electrică atunci când sunteți obosit sau sub infl uența drogurilor, alcoolului sau unui tratament medi- camentos. Un moment de neatenție în timpul operării uneltelor electrice poate cauza vătămări corporale grave. b) Utilizați echipamentul de protecție corpora- lă. Purtați întotdeauna protecție pentru ochi.52

Aceste măsuri preventive de precauție reduc riscul de pornire accidentală. d) Nu depozitați uneltele electrice în stare inactivă la îndemâna copiilor și nu permiteți persoa- nelor nefamiliarizate cu unealta de lucru sau cu aceste instrucțiuni să outilizeze. Uneltele electrice sunt periculoase în mâinile utilizatorilor neinstruiți. e) Efectuați întreținerea uneltelor electrice. Verifi cați alinierea sau confi gurarea greșită apieselor mobile, ruperea pieselor și orice alte condiții care ar putea afecta funcționarea uneltei electrice. În cazul deteriorării, reparați unealta electrică înainte de uz. Multe accidente sunt cauzate de unelte electrice slab întreținute. f) Păstrați uneltele de tăiat ascuțite și curate. Uneltele de tăiat corect întreținute cu muchii ascuțite au mai puține șanse să se lege și sunt mai ușor de controlat. g) Utilizați unealta electrică, accesoriile și cuțitele uneltei etc. conform acestor instrucțiuni, ținând cont de condițiile de lucru și de lucrarea ce trebuie să fi e efectuată. Folosirea uneltei electrice pentru operații diferite decât acelea destinate pot cauza osituație periculoasă. h) Țineți mânerele și suprafețele de prindere us- cate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

5) Utilizarea și îngrijirea bateriei uneltei

a) Reîncărcați folosind exclusiv încărcătorul spe- cifi cat de către producător. Dacă un încărcător conceput pentru un anumit tip de acumulatori este folosit cu alt acumulator, acest lucru poate genera risc de incendiu. b) Utilizați uneltele electrice exclusiv împreună cu acumulatorii specifi cați. Utilizarea altor acumu- latori poate cauza risc de rănire și incendiu. c) Atunci când nu folosiți acumulatorul, păstrați-l ferit de alte obiecte metalice, precum agrafe de birou, monede, chei, cuie, șuruburi sau alte obiecte metalice mici care pot realiza conexiu- nea între cele două borne. Scurtcircuitarea bor- nelor bateriei poate cauza arsuri sau incendiu. d) În condiții de utilizare incorectă, este posibil să fi e evacuat lichid din baterie; evitați contactul cu acesta. În cazul în care se produce acciden- tal contactul, clătiți cu apă. Dacă lichidul intră în contact cu ochii, solicitați ajutor medical suplimentar. Echipamentul de protecție precum masca de praf, pantofi i de protecție antiderapanți, casca de protecție sau protecția auzului utilizate în condiții adecvate vor reduce rănile personale. c) Preîntâmpinați pornirea accidentală. Asigu- rați-vă că comutatorul este în poziția-oprit înainte de avă conecta la sursa de alimentare și / sau la baterie, de aridica sau purta instrumen- tul. Purtarea de unelte electrice ținând degetul pe comutator sau alimentarea uneltelor electri- ce care au comutatorul pornit duce la accidente.

Îndepărtați orice cheie sau clește de reglare îna- inte de aporni unealta electrică. Un clește sau ocheie lăsată atașată unei piese rotative aunel- tei electrice poate cauza vătămări corporale. e) Nu vă întindeți pentru autiliza unealta de lucru. Mențineți-vă întotdeauna stabilitatea și echili- brul. Acest lucru permite un control mai bun al uneltei electrice în situații neașteptate. f) Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți-vă părul, îmbrăcămin- tea și mănușile departe de piesele mobile. Hai- nele largi, bijuteriile sau părul lung pot fi prinse în părțile mobile. g) În cazul în care dispozitivele prezintă posibili- tatea conectării de accesorii pentru aspirația și colectarea prafului, asigurați-vă că aceste accesorii sunt conectate și utilizate în mod co- respunzător. Utilizarea colectării prafului poate reduce pericolele legate de praf. h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă auneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguran- ță în utilizarea uneltelor. Oacțiune neglijentă poate provoca accidente grave într-ofracțiune de secundă.

4) Utilizarea și îngrijirea uneltelor electrice

a) Nu forțați unealta electrică. Utilizați uneal- ta electrică adecvată aplicației dvs. Unealta electrică corectă va face munca mai bine și mai sigur la rata pentru care afost proiectată. b) Nu utilizați unealta electrică în cazul în care întrerupătorul nu comută în poziția pornit și oprit. Orice unealtă electrică care nu poate fi controlată cu comutatorul este periculoasă și trebuie reparată. c) Deconectați ștecherul de la sursa de alimenta- re și/sau acumulatorul de la unealta electrică înaintea efectuării oricăror reglaje, modifi cării accesoriilor sau depozitării uneltelor electrice.RO

Lichidul scurs din acumulator poate cauza iritații sau arsuri. e) Nu folosiți un acumulator sau ounealtă care este deteriorată sau modifi cată. Acumulatorii deteriorați sau modifi cați pot avea un compor- tament imprevizibil care rezultă în foc, explozie sau risc de rănire. f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVAȚIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”. g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalului de temperatură specifi cat în in- strucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specifi cat poate deteriora acumulatorul și poate crește riscul de incendiu.

a) Prevedeți repararea uneltei de lucru de către opersoană califi cată, folosind exclusiv piese de schimb identice. Acest lucru va garanta păstrarea în siguranță auneltei electrice. b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fi e efec- tuată numai de către producător sau furnizorii autorizați de service.

INSTRUCȚIUNI SUPLIMENTARE DE SIGURANȚĂ

• Nu utilizați hârtii abrazive supradimensionate pentru șlefuit, ci urmați specifi cațiile producă- torului pentru dimensiunea hârtiilor abrazive. Hârtiile abrazive pentru șlefuit care depășesc talpa de șlefuit pot provoca răniri, se pot bloca și rupe sau pot provoca loviri.

• Nu se recomandă șlefuirea vopselei cu plumb. Vopseaua cu plumb trebuie îndepărtată numai de un specialist.

• Nu lucrați pe materiale care eliberează sub- stanțe periculoase (de exemplu azbest). Luați măsuri de precauție dacă este posibil să apară praf periculos, combustibil sau exploziv. Purtați omască anti-praf. Utilizați un sistem de aspira- re aprafului.

• Nu lucrați materiale care conțin azbest. Azbes- tul este considerat cancerigen.

• Nu utilizați utilajul pentru șlefuirea pieselor de magneziu.

• Purtați ochelari de protecție. Purtați protecții antifonice. Dacă este necesar, utilizați alte mijloace de protecție, de exemplu, ochelari de protecție, încălțăminte de protecție, etc.

• Țineți mașina de suprafețele de izolare, întrucât accesoriul poate intra în contact cu fi rele ascunse sau cu cablul de alimentare. Dacă accesoriul intră în contact cu un cablul afl at sub tensiune, componentele metalice expuse ale mașinii se vor afl a, de asemenea, sub tensiune. Pericol de electrocutare.

• Aveți grijă la șlefuirea suprafețelor vopsite.

• Înainte de utilizare, scoateți toate cuiele și alte obiecte metalice de pe piesa de prelucrat.

• Asigurați-vă că piesa de lucru este susținută sau fi xată adecvat.

• Utilizați numai hârtie de șlefuit adecvată pentru utilizarea cu acest aparat.

• Folosiți doar hârtie de șlefuit cu dimensiunile corecte. Asigurați-vă că hârtia de șlefuit este montată corect.

• Inspectați hârtia de șlefuit înainte de fi ecare utilizare. Nu utilizați hârtie de șlefuit uzată din cauza utilizării prelungite.

• Nu așezați mașina pe omasă sau pe osuprafa- ță de lucru înainte de oprirea acesteia. Instrucțiuni de siguranță privind alimentarea electrică Verifi cați întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu etichetă specifi cații.

• Nu utilizați aparatul în cazul în care cablul de alimentare sau ștecherul este deteriorat sau defect.

Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu ogrosime minimă de 1,5 mm

. Dacă utilizați obobină de cablu de extensie, derulați întotdeauna complet cablul.

2. INFORMAȚII CU PRIVIRE LA

MAȘINĂ Domeniul de utilizare Mașina este proiectată pentru șlefuirea lemnului, materialelor plastice și metalelor. Această mașină este potrivită numai pentru șlefuirea uscată. Mași- na nu este potrivită pentru prelucrarea obiectelor care conțin azbest. Utilizarea necorespunzătoare poate deteriora instrumentul.54

Nr. model OS501AC Tensiune 230-240 V~Frecvenţă 50HzPuterea de alimentare 240WTuraţie la mers în gol 6000-11000/minDiametru pentru talpa de şlefuit92x187 mmGreutate 1,7 kgNivelul presiunii sonore L 73+3 dB(A)Nivelul puterii sonore L 84+3 dB(A)Vibraţie 1,77+1,5 m/s

Purtați caști antifonice. Nivelul vibrațiilor Nivelul emisiilor de vibrații menționat în acest manual de instrucțiuni afost măsurat în conformi- tate cu un test standardizat precizat în EN 62841; poate fi folosit pentru acompara osculă cu alta și ca evaluare preliminară aexpunerii la vibrații atunci când folosiți scula pentru aplicațiile menționate.

• Utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost întreținute, poate crește semnifi cativ nivelul de expunere.

• Momentele în care scula este oprită sau când funcționează dar nu execută nicio lucrare, pot reduce semnifi cativ nivelul de expunere. Protejați-vă împotriva efectelor vibrațiilor prin întreținerea sculei și aaccesoriilor sale, păstrând mâinile calde și organizând procesele de lucru. DESCRIERE Numerele din text se referă la diagramele de la pagina 2.

5. Clemă pentru șmirghel

8. Hârtie abrazivă pentru șlefuit

Înainte de asamblare, opriți alimentarea electrică amașinii și deconectați fi șa cablului de alimentare de la priza de rețea. Conectarea casetei de praf (Fig. B) Este foarte recomandat să folosiți mașina cu caseta de praf (3), asigurând colectarea optimă aprafului.

• Glisați fanta din cutia de praf peste crestătura de la orifi ciul de evacuare din spate.

Pentru avă asigura că caseta de praf este intro- dusă bine, împingeți caseta de praf până când se aude un zgomot de clic. Notă: Caseta pentru praf trebuie golită atunci când este pe jumătate plină pentru amenține ocolecta- re optimă de praf. Montarea și îndepărtarea hârtiei abrazive pentru șlefuit (Fig. C, D) Mașina de șlefuit este adecvată pentru șlefuirea prin hârtie abrazivă cu și fără sistem de fi xare Velcro. Montarea și îndepărtarea hârtiei abrazive cu fi xare Velcro

• Țineți mașina pe lateral sau cu partea de sus în jos, așa cum se arată în Fig. C

• Montați hârtia abrazivă pentru șlefuit (8) cu granulația necesară pe talpa de șlefuit (4). Asigurați-vă că perforația de pe hârtia abrazivă pentru șlefuit (8) corespunde cu perforația de pe talpa de șlefuit (4).

• Pentru aîndepărta hârtia abrazivă pentru șlefuit (8), pur și simplu trageți-ode pe talpa de șlefuit (4). Montarea și îndepărtarea hârtiei abrazive fără fi xare Velcro

• Deschideți clemele pentru hârtia abrazivă (5).

• Montați hârtia abrazivă pentru șlefuit (8) cu granulația necesară pe talpa de șlefuit (4).

• Îndoiți hârtia abrazivă (8) la ambele capete în jurul marginilor tălpii de șlefuit (4).

• Închideți unul câte unul clemele pentru hârtie abrazivă (5). Asigurați-vă că capetele hârtiei abrazive (8) sunt strânse.RO

• Pentru aîndepărta hârtia de șlefuit (8), deschi- deți mai întâi clemele (5) și apoi scoateți hârtia de șlefuit (8) de pe talpa de șlefuit (4). Notă: Folosiți hârtie abrazivă pentru șlefuit grosieră pentru șlefuirea suprafețelor aspre și inegale. Folosiți hârtie abrazivă pentru șlefuit medie pentru aîndepărta zgârieturile rămase de la hârtia abra- zivă pentru șlefuit grosieră. Folosiți hârtie abrazivă pentru șlefuit fi nă pentru fi nisarea suprafețelor. 4 OPERAREA Pornirea și oprirea (Fig. A)

• Pentru aporni mașina, apăsați comutatorul de pornire/oprire (1) în poziția I.

• Pentru aopri mașina, apăsați comutatorul de pornire/oprire (1) în poziția 0. Setarea vitezei (Fig. A) Discul de reglare avitezei este utilizat pentru seta- rea vitezei. Discul de reglare avitezei poate fi setat pe 7 poziții. Viteza ideală depinde de granulația necesară și de materialul care trebuie prelucrat. Nu setați viteza în timpul utilizării. Sfaturi pentru utilizarea optimă

• Țineți bine mașina cu ambele mâini.

• Așezați talpa de șlefuit cu șmirghel pe piesa de prelucrat.

• Deplasați încet mașina peste piesa de prelu- crat, apăsând ferm talpa de șlefuit pe piesa de prelucrat.

• Nu aplicați opresiune excesivă asupra mașinii. Lăsați mașina să execute operația.

Deconectați întotdeauna aparatul de la alimentare înainte de aefectua întreține- rea. Curățați regulat carcasa cu ocârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu ocârpă moale înmuiată în clăbuci de săpun. Nu folosiți solvenți precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice. MEDIU Aparatele electrice sau electronice deteriorate și/sau defecte trebuie colectate în locurile de reciclare corespunzătoare. Numai pentru țările din CE Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/CE pentru echipamente electri- ce și electronice uzate și aimplementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-omanieră ecologică. GARANȚIE Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și amanoperei pentru întreaga perioa- dă de utilizare în garanție, începând cu data achizi- ției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau amanoperei, contactați direct VONROC. Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modifi cările care realizate sau care s-au încercat afi efectuate de centre de service neautorizate;

• Uzura în condiții normale de utilizare;

• Unealta care afost abuzată, utilizată într-un mod neglijent sau întreținută în mod inadecvat;

• Folosirea unor piese de schimbe neoriginale. Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru da- unele incidentale sau consecvențiale. Reparațiile efectuate de reprezentant trebuie să fi e limitate la reparațiile sau la înlocuirea unităților sau apieselor neconforme. Produsul și manualul de utilizare pot suferi modi- fi cări. Specifi cațiile se pot modifi ca fără notifi care prealabilă.56
