ZITN641K - Tűzhely ZANUSSI - Ingyenes használati útmutató

Termék típusa	Beépíthető indukciós főzőlap
Márka	Zanussi
Modell	ZITN641K
Elektromos tápegység	220-240 V / 400 V 2N, 50-60 Hz
Teljes teljesítmény	6,6 kW
Főzőzónák száma	4 indukciós zóna
Zónák átmérői	Bal első: 21,0 cm; Bal hátsó: 14,5 cm; Jobb első: 14,5 cm; Jobb hátsó: 18,0 cm
PowerBoost	Igen, a bal első (2800 W) és a jobb első (1800 W) zónákon
Energiagazdálkodás	Automatikus teljesítményelosztás a zónák között, fázisonként 3300 W korlát
Automatikus kikapcsolás	Igen, a főzési szinttől függően (1,5 órától 6 óráig)
Vezérlők lezárása	Igen, TouchLock funkció
Gyermekbiztonsági eszköz	Igen, a vezérlők hosszú lenyomással történő lezárása
Maradékhő jelzés	Igen, H kijelzés
Felület anyaga	Vitrokerámia
Kompatibilis edények típusai	Öntöttvas, acél, zománcozott acél, rozsdamentes acél, többrétegű aljú
Karbantartás és tisztítás	Minden használat után tisztítás speciális kaparóval és nem karcoló tisztítószerrel; az olvadt műanyagot és cukrot azonnal el kell távolítani
Biztonság	Automatikus kikapcsolás, lezárás, gyermekbiztonság, edényfelismerés (F kijelzés)
Vevőszolgálat	Ajánlott eredeti alkatrészek, hivatalos szerviz elérhetősége
Általános információk	Romániában gyártva; PNC 949 492 417 01; Típus: 63 B4A 00 AA

Gyakran ismételt kérdések - ZITN641K ZANUSSI

Miért nem kapcsol be a főzőlap?

Ellenőrizze, hogy a főzőlap megfelelően csatlakoztatva van-e, és hogy a biztosíték nem kapcsolt le. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy szakképzett villanyszerelővel.

Hogyan aktiválható a PowerBoost egy főzőzónán?

Először válassza ki a főzőzónát, állítsa be a maximális főzési szintet, majd nyomja meg az érintőgombot, amíg meg nem jelenik a P felirat. A funkció legfeljebb 10 percig (bal első zóna) vagy 4 percig (jobb első zóna) tart.

Hogyan zárhatók le a kezelőszervek a véletlen használat elkerülése érdekében?

Használhatja a Gyermekbiztonsági eszközt: kapcsolja be a főzőlapot, ne állítson be szintet, nyomja meg az érintőgombot 4 másodpercig, amíg L meg nem jelenik. Kapcsolja ki a főzőlapot a funkció aktiválásához. Ideiglenes lezáráshoz főzés közben használja a TouchLock funkciót: a szint beállítása után nyomja meg a gombot.

Mit jelent az 'F' kijelzés egy főzőzónán?

A F kijelzés azt jelzi, hogy a zónán nincs edény érzékelve, az edény nem alkalmas indukciós főzésre, vagy átmérője túl kicsi. Helyezzen kompatibilis edényt, és győződjön meg arról, hogy az lefedi a zóna keresztjét.

Mit tegyek, ha egy 'E' hibakód jelenik meg egy számjeggyel?

Kapcsolja ki a főzőlapot, várjon 30 másodpercet, majd kapcsolja be újra. Ha a kód ismét megjelenik, húzza ki a főzőlapot 30 másodpercre, majd dugja vissza. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a hivatalos vevőszolgálattal.

Milyen típusú edényeket használhatok ezen az indukciós főzőlapon?

Használjon öntöttvas, acél, zománcozott acél, rozsdamentes acél vagy többrétegű aljú (jóváhagyott) edényeket. Ellenőrizze, hogy egy mágnes tapad az aljához. Kerülje az alumíniumot, rezet, üveget és kerámiát.

Hogyan tisztítsam a vitrokerámia főzőlapot?

Használjon speciális kaparót a műanyag- vagy cukormaradványok azonnali eltávolításához. Ezután tisztítsa nedves ruhával és nem karcoló tisztítószerrel, majd szárítsa meg. Vízkőnyomok esetén használjon víz-ecet oldatot.

Miért hallok zajokat (recsegés, sípolás) főzés közben?

Ezek a zajok normálisak: recsegés többrétegű edényeknél, sípolás magas teljesítménynél, zúgás a ventilátortól. Nem jeleznek hibát.

Hogyan takaríthatok meg energiát ezzel a főzőlappal?

Használjon fedőket, csak a szükséges vizet melegítse, helyezze az edényeket a zónák közepére, és használja a maradékhőt az ételek melegen tartásához.

Mit tegyek, ha hangjelzés hallatszik és a főzőlap kikapcsol?

Ez akkor történik, ha egy tárgy több mint 10 másodpercig az érintőgombokon van. Távolítsa el a tárgyat és tisztítsa meg a kezelőpanelt. Indítsa újra a főzőlapot, és 10 másodpercen belül állítsa be a főzési szintet.

HASZNÁLATI ÚTMUTATÓ ZITN641K ZANUSSI

Használattal kapcsolatos tanácsok, prospektusok, hibaelhárítási, szerviz- és javítási információk keresése:

A változtatások jogát fenntartjuk.

TARTALOM

1. BIZTONSÁGI INFORMÁCIÓK 114
2. BIZTONSÁGI UTASÍTÁSOK 116
3. ÜZEMBE HELYEZÉS 119
4. TERMÉKLEÍRÁS 120 5.NAPI HASZNÁLAT 122
5. HASZNOS TANÁCSOK ÉS JAVASLATOK 123
6. ÁPOLÁS ÉS TISZTÍTÁS 125
7. HIBAELHÁRÍTÁS 126 9.MŰSZAKI ADATOK. 127
8. ENERGIAHATÉKONYSÁG 128
9. KÖRNYEZETVÉDELMI TUDNIVALÓK 128

1. BIZTONSÁGI INFORMÁCIÓK

Az üzembe helyezés és használat előtt gondosan olvassa el a mellékelt útmutatót. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat miatt keletkezett sérülésekért és károkért. Tartsa biztonságos és elérhető helyen az útmutatót, hogy szükség esetén mindig a rendelkezésére álljon.

1.1 Gyermekek és kiszolgáltatott személyek biztonsága

Ezt a készüléket 8 év feletti gyermekek, csökkent fizikai, érzékelési vagy szellemi képességekkel rendelkező felnőttek, illetve megfelelő tudással vagy gyakorlattal nem rendelkező személyek csak felügyelet mellett, vagy abban az esetben használhatják, ha megfelelő oktatást kaptak a készülék biztonságos használatára, és megértették az esetleges veszélyeket. A 8 évesnél fiatalabb gyermekek, illetve a súlyos, komplex fogyatékossággal élő személyek

állandó felügyelet nélkül nem tartózkodhatnak a készülék közelében.

Gondoskodni kell a gyermekek felügyeletéről, hogy ne játsszanak a készülékkel. - Minden csomagolóanyagot tartson távol a gyermekektől, és megfelelően ártalmatlanítsa. - FIGYELEM: A gyermekeket és kedvenc háziállatokat tartsa távol a készüléktől működés közben, és működés után, lehűléskor. Használat közben a készülék hozzáférhető részei felforrósodnak. - Ha rendelkezik gyermekbiztonsági zárral a készülék, akkor azt be kell kapcsolni. Gyermekek felügyelet nélkül nem végezhetnek tisztítási vagy karbantartási tevékenységet a készüléken.

1.2 Általános biztonság

• FIGYELEM: Használat közben a készülék és hozzáférhető részei nagyon felforrósodhatnak. Legyen óvatos, hogy ne érjen a fűtőelemekhez.
• FIGYELEM: Főzőlapon történő főzéskor az olaj vagy zsír felügyelet nélkül hagyása veszélyes lehet, és tűz keletkezhet.
• A tüzet SOHA NE próbálja meg eloltani vízzel, hanem kapcsolja ki a készüléket, és takarja le a lángokat például egy fedővel vagy tűzoltó takaróval.
• FIGYELEM: A készüléket tilos külső kapcsolóeszközzel, például időzítővel ellátni, vagy olyan áramkörre kötni, amelyet rendszeresen be- és kikapcsolnak. VIGYÁZAT: Főzéskor a készüléket ne hagyja felügyelet nélkül. Rövid időtartamú főzéskor a készüléket tartsa folyamatosan felügyelet alatt.
• FIGYELEM: Tűzveszély: Ne tároljon semmit a főzőfelületeken.
• Soha ne tegyen a főzőlap felületére fémtárgyakat, mint pl. kések, kanalak, fedők, mivel azok felforrósodhatnak. A bútorba való beépítés előtt ne használja a készüléket.

A készülék tisztításához ne használjon nagy nyomású gőzt. - Használat után saját gombjával kapcsolja ki a főzőlap adott elemét, és ne hagyatkozzon az edényérzékelésre. · Ha repedést lát az üvegkerámia / üveg felületen, kapcsolja ki a készüléket, és húzza ki a konnektorból a dugvilláját. Amennyiben a készülék kötésdobozon keresztül közvetlenül csatlakozik az elektromos hálózathoz, vegye ki a biztosítékot a készülék elektromos hálózatról történő leválasztásához. Egyéb esetben forduljon a márkaszervizhez. · Ha a hálózati kábel megsérül, azt a gyártónak vagy a hivatalos márkaszerviznek vagy más hasonlóan képzett személynek ki kell cserélnie, nehogy veszélyhelyzet álljon elő. - FIGYELEM: Kizárólag a főzőlap gyártója által tervezett vagy a főzőlap gyártója által a használati útmutatóban javasolt, illetve a készülékhez mellékelt főzőlapvédő elemet használjon. A nem megfelelő védőelemek használata balesetet okozhat.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Üzembe helyezés

FIGYELMEZTETÉS!

A készüléket csak képesített személy helyezheti üzembe.

FIGYELMEZTETÉS!

Személyi sérülés vagy a készülék károsodásának veszélye áll fenn.

Távolítsa el az összes csomagolóanyagot. - Ne helyezzen üzembe, és ne is használjon sérült készüléket. Tartsa be a készülékhez mellékelt üzembe helyezési útmutatóban foglaltakat. Tartsa meg a minimális távolságot a többi készüléktől és egységtől. A készülék nehéz, ezért legyen körültekintő a mozgatásakor. Mindig

használjon munkavédelmi kesztyűt és zárt lábbelit.

• Megfelelő tömítőanyaggal védje a munkalap vágott felületeit a nedvesség ellen. Védje a készülék alját a gőztől és nedvességtől.
• Ne telepítse a készüléket ajtó mellé vagy ablak alá. Ezzel elkerülhető, hogy az ajtó vagy ablak kinyitásával leverje a forró főzőedényt a készülékről.
• Mindegyik készülék alján hűtőventilátorok találhatók. Ha a készüléket fiók fölött helyezi üzembe:
• Ne tároljon semmi olyan kisméretű tárgyat vagy papírlapot, melyet a ventilátorok beszívhatnak, mivel az megsértheti a hűtőventilátorokat, vagy megrongálhatja a hűtőrendszert.
• A készülék alja és a fiókban tárolt tárgyak között hagyjon legalább 2 cm távolságot.

A készülék alatti szekrényből minden elválasztó lapot távolítson el.

2.2 Elektromos csatlakoztatás

FIGYELMEZTETÉSEK

Tűz- és áramütésveszély.

• Minden elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie. A készüléket kötelező földelni. Bármilyen beavatkozás előtt ellenőrizni kell, hogy a berendezés le van-e választva az elektromos hálózatról. Ellenőrizze, hogy az adattáblán szereplő adatok megfelelnek-e a helyi elektromos hálózat paramétereinek. Ellenőrizze, hogy megfelelően van-e üzembe helyezve a készülék. A hálózati vezeték dugója (ha van) és a konnektor közötti gyenge vagy rossz érintkezés miatt a csatlakozás túlságosan felforrósodhat.
• Használjon megfelelő típusú hálózati kábelt.
• Ne hagyja, hogy az elektromos vezetékek összegabalyodjanak.
• Ügyeljen arra, hogy az érintésvédelem ki legyen építve.
• Használjon feszültségmentesítő bilincset a vezetékekhez.
• Ügyeljen arra, hogy a hálózati kábel vagy dugója (ha van) ne érjen a készülékhez vagy a forró főzőedényekhez, amikor a készüléket a közeli csatlakozóaljzathoz csatlakoztatja.
• Ne használjon hálózati elosztókat és hosszabbító kábeleket.
• Ügyeljen a hálózati csatlakozódugó (ha van) és a hálózati kábel épségére. Ha a hálózati kábel cserére szorul, forduljon a márkaszervizünkhöz vagy egy villanyszerelőhöz. A feszültség alatt álló és szigetelt alkatrészek érintésvédelmi részeit úgy kell rögzíteni, hogy szerszám nélkül ne lehessen eltávolítani azokat. Csak az üzembe helyezés befejezése után csatlakoztassa a hálózati csatlakozódugót a hálózati

csatlakozóaljzatba. Ügyeljen arra, hogy a hálózati dugasz üzembe helyezés után is könnyen elérhető legyen.

• Amennyiben a hálózati konnektor rögzítése laza, ne csatlakoztassa a csatlakozódugót hozzá. A készülék csatlakozásának bontásakor soha ne a hálózati kábelnél fogva húzza ki a csatlakozódugót. A kábelt mindig a csatlakozódugónál fogva húzza ki.
• Kizárólag megfelelő szigetelőberendezést alkalmazzon: hálózati túlterhelésvédő megszakító, biztosítékot (a tokból eltávolított csavaros típusú biztosítékot), földzárlatkioldót stb.
• Az elektromos készüléket szigetelőberendezéssel kell ellátni, amely lehetővé teszi, hogy minden fázison leválassza a készüléket az elektromos hálózatról. A szigetelőberendezésnek legalább 3 mm-es érintkezőtávolsággal kell rendelkeznie.

2.3 Használat

FIGYELMEZTETÉS!

Sérülés-, égés- és

áramütésveszély.

• Az első használat előtt távolítsa el a csomagolóanyagot, a tájékoztató címkéket és a védőfóliát (ha van). Ez a készülék kizárólag háztartási (beltéri) célokra használható.
• Ne változtassa meg a készülék műszaki jellemzőit.
• Ügyeljen arra, hogy a szellőzőnyílásokat ne zárja el semmi. Működés közben ne hagyja felügyelet nélkül a készüléket.
• Minden használat után kapcsolja ki a főzőzónákat.
• Ne hagyatkozzon az edényérzékelésre.
• Soha ne tegyen a főzőzónákra evőeszközöket vagy fedőket. Ezek felforrósodhatnak.
• Ne működtesse a készüléket nedves kézzel, vagy amikor az vízzel érintkezik.
• Ne használja a készüléket munka- vagy tárolófelületként.
• Amennyiben a készülék felülete megreped, azonnal válassza le a készüléket az elektromos hálózatról. Ez a

lépés az áramütés elkerüléséhez szükséges.

A szívritmus-szabályozóval rendelkező személyek tartsanak legalább 30 cm távolságot a bekapcsolt indukciós főzőzónáktól. - Amikor az élelmiszert forró olajba helyezi, az olaj kifröccsenhet.

FIGYELMEZTETÉS!

Tűz- és robbanásveszély

A felforrósított zsírok és olajok gyúlékony gőzöket bocsáthatnak ki. Zsírral vagy olajjal való főzéskor tartsa azoktól távol a nyílt lángot és a forró tárgyakat. - A nagyon forró olaj által kibocsátott gőzök öngyulladást okozhatnak. - Az ételmaradékot tartalmazó használt olaj az első használatkor alkalmazott hőfoknál alacsonyabb értéken is tüzet okozhat. - Ne tegyen gyúlékony anyagot vagy gyúlékony anyaggal szennyezett tárgyat a készülékbe, annak közelébe, illetve annak tetejére.

FIGYELMEZTETÉS!

A készülék károsodásának veszélye áll fenn.

• Ne helyezzen forró főzőedényt a kezelőpanelre.
• Ne helyezzen forró fedőt a főzőlap üvegfelületére.
• Ne hagyja, hogy a főzőedényből elforrjon a folyadék.
• Ügyeljen arra, hogy ne ejtsen tárgyat vagy főzőedényt a készülékre. A készülék felülete megsérülhet.
• Üres főzőedénnyel vagy főzőedény nélkül ne kapcsolja be a főzőzónákat.
• Ne tegyen alufóliát a készülékre.
• Az öntöttvasból vagy alumínium öntvényből készült, illetve sérült aljú edények megkarcolhatják az üveg-/üvegkerámia felületet. Az ilyen tárgyakat mindig emelje fel, ha a főzőfelületen odébb szeretné helyezni ezeket.

A készülék kizárólag ételkészítési célokat szolgál. Tilos bármilyen más célra, például helyiség fűtésére használni.

2.4 Ápolás és tisztítás

• Rendszeresen tisztítsa meg a készüléket, hogy elkerülje a felület károsodását. Tisztítás előtt kapcsolja ki a készüléket, és hagyja lehűlni. A készülék tisztításához ne használjon vízsugarat vagy gőzt. A készüléket puha, nedves ruhával tisztítsa. Csak semleges tisztítószert használjon. Ne használjon súrolószert, súrolószivacsot, oldószert vagy fémtárgyat.

2.5 Szolgáltatások

A készülék javítását bízza a márkaservizre. Mindig eredeti cserealkatrészt használjon. A termékben található izzó(k)ra és a külön kapható potizzókra vonatkozó tudnivalók: Ezek az izzók arra készültek, hogy megfeleljenek a háztartási készülékekben fennálló szélsőséges fizikai feltételeknek, mint például hőmérséklet, rezgés, magas páratartalom, illetve arra használatosak, hogy jelezzék a készülék működési állapotát. Nem alkalmasak egyéb felhasználásra, valamint helyiségek megvilágítására.

2.6 Ártalmatlanítás

FIGYELMEZTETÉS!

Sérülés- vagy fulladásveszély.

A készülék ártalmatlanítására vonatkozó tájékoztatásért lépjen kapcsolatba a helyi hatóságokkal. - Válassza le a készüléket az elektromos hálózatról. - A készülék közelében vágja át a hálózati kábelt, és tegye a hulladékba.

3. ÜZEMBE HELYEZÉS

FIGYELMEZTETÉS!

Lásd a „Biztonság" című fejezetet.

3.1 Az üzembe helyezés előtt

A főzőlap üzembe helyezése előtt másolja le az adattábláról az alábbi adatokat. Az adattábla a főzőlap alján található.

Sorozatszám

3.2 Beépített főzőlapok

Csak azután használhatja a beépített főzőlapot, miután beszerelte azt a

szabványoknak megfelelő beépített szekrénybe és munkafelületbe.

3.3 Csatlakozókábel

A főzőlap egy csatlakozókábellel rendelkezik. A megsérült hálózati kábel pótlásához használja a következő vezetéktípust: H05V2V2-F, mely 90 °C-os vagy magasabb hőmérsékletnek is ellenáll. Vegye fel a kapcsolatot egy hivatalos szervizzel. A csatlakozókábel cseréjét csak képzett villanyszerelő végezheti.

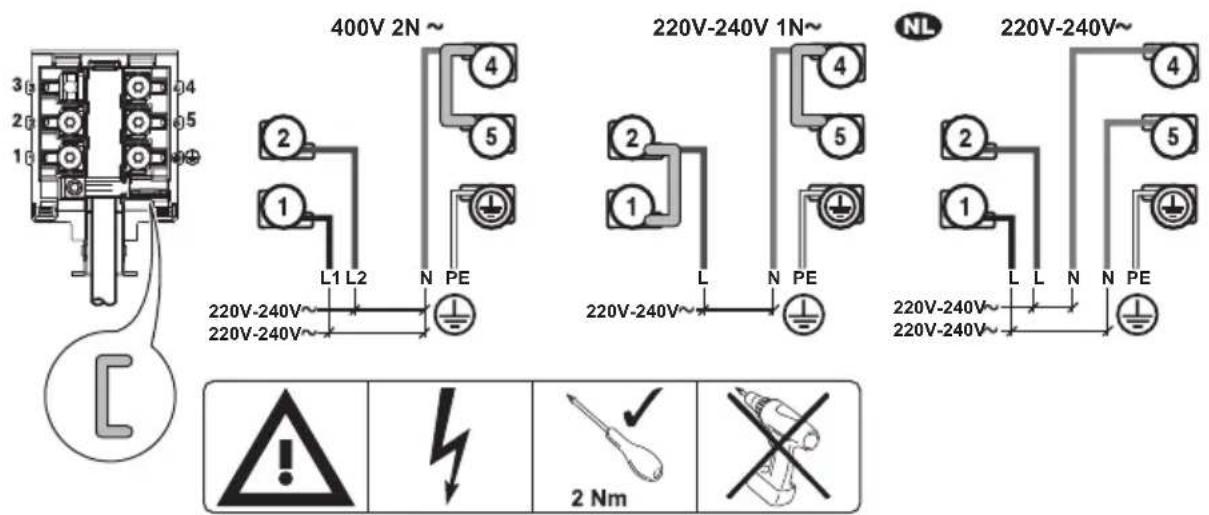

3.4 Bekötési rajz

Helyezze az átkötéseket a csavarok közé az ábrán látható módon.

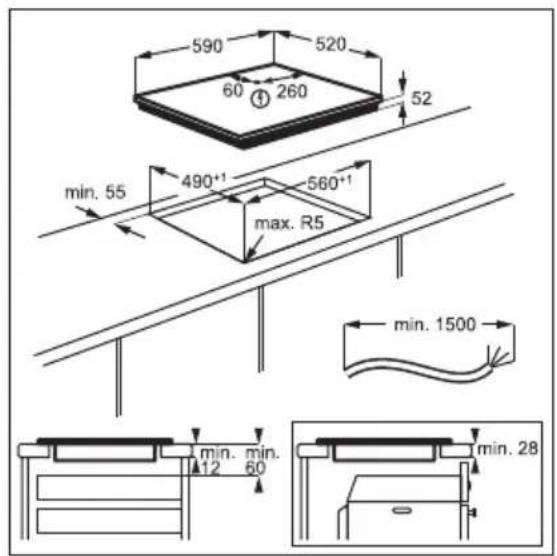

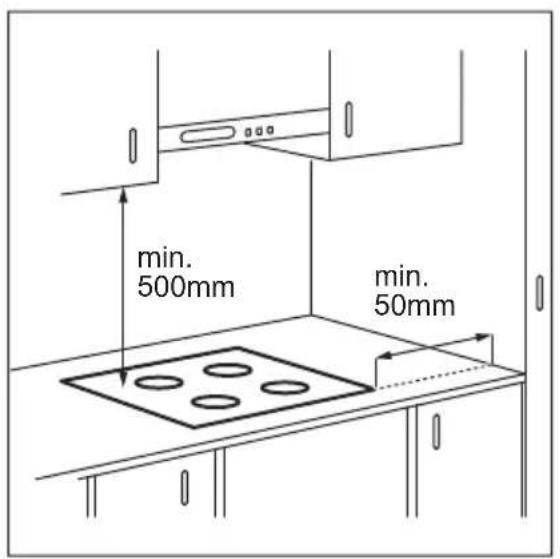

3.5 Összeállítás

Amennyiben a főzőlapot páraelszívó alá építi be, tekintse meg a készülékek között minimálisan betartandó távolságokat a páraelszívó üzembe helyezési útmutatójában.

Ha a készüléket egy fiók fölé szereli fel, a főzőlap ventilátora főzés közben felmelegítheti a fiókban elhelyezett és tárolt eszközöket.

4. TERMÉKLEÍRÁS

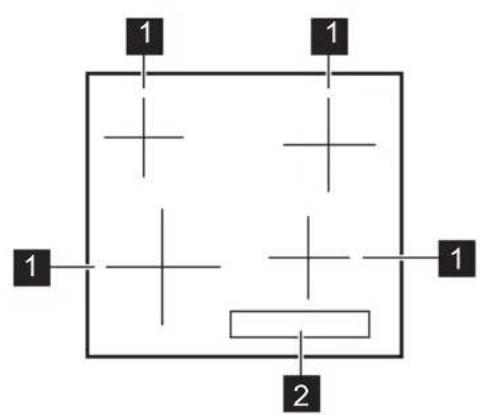

4.1 Főzőfelület elrendezése

1 Indukciós főzőzóna 2 Kezelőpanel

4.2 Kezelőpanel elrendezés

A készülék üzemeltetéséhez használja az érzékelőmezőket. Kijelzések, visszajelzők és hangok jelzik, hogy mely funkciók működnek.

	Érzeke- lőmező	Funkció Megjegyzés
1	①	BE / KI A főzölap be- és kikapcsolása.
2	®	Funkciózár / Gyermekbiztonsági A kezelöpanel lezárása/a lezárás feloldása. eszköz
3	®	- A főzőzónica kiválasztása.
4	- Hőfokbeálítás kijelzése Jelzi a hőfokbeálítást.
5	+/-	- A hőfok beálítása.

4.3 Hőfokbeállítás kijelzései

Kijelző Megnevezés
0	A főzőzónica ki van kapcsolva.
1-9	A főzőzónica működik.
P	A PowerBoost funkció működik.
E + számegy	Üzemzavar lépett fel.
H	Egy főzőzónica meg mindig forró (maradékhő).
L	A Funkciózár / Gyermekbiztonsági eszköz funkció működik.
F	Nem megfelelő vagy tül kicsi a főzőedény, vagy nincs főzőedény a főzőzónán.
-	A Automatikus kikapcsolás funkció működik.

4.4 Maradékhő visszajelző

FIGYELMEZTETÉS!

Amíg a visszajelző világít, a maradékhő miatt égési sérülés veszélye áll fenn.

Az indukciós főzőzónák közvetlenül a főzőedény alján adják át az ételkészítéshez szükséges hőt. Az üvegkerámiát a főzőedény hője melegíti fel.

A visszajelző megjelenik, amikor egy főzőzóna forró.

A visszajelző akkor is megjelenhet, ha:

• ha a szomszédos zónákat használják, az adott zónát azonban nem,
• forró főzőedényt helyez hideg főzőzónára,
• a főzőlapot úgy kapcsolja be, hogy a főzőzóna még mindig forró.

A főzőzóna visszajelzője eltűnik, amikor a főzőzóna lehűlt.

5. NAPI HASZNÁLAT

FIGYELMEZTETÉS!

Lásd a „Biztonság" című fejezetet.

5.1 Be- és kikapcsolás

Érintse meg a gombot 1 másodpercig a főzőlap be- vagy kikapcsolásához.

5.2 Automatikus kikapcsolás

A funkció automatikusan leállítja a főzőlapot, ha:

valamennyi főzőzóna ki van kapcsolva, - nem végzett hőfokbeállítást a főzőlap bekapcsolása után, - több mint 10 másodpercig valamivel (pl. edény, konyharuha stb.) letakarta a kezelőpanelt, vagy ráöntött valamit. Hangjelzés hallható, és kikapcsol a főzőlap. Távolítsa el a tárgyat, vagy tisztítsa meg a kezelőpanelt. - a főzőlap túlságosan fölmelegszik (pl. egy lábasból elforr a folyadék). Mielőtt ismét használná a főzőlapot, várja meg, hogy a főzőzóna lehűljön. - nem megfelelő főzőedényt használ. Az F szimbólum világítani kezd, és 2 perc múlva a főzőzóna automatikusan leáll. - nem állított le egy főzőzónát, illetve nem módosította a hőfokbeállítást. Bizonyos idő után a szimbólum világítani kezd, és a főzőlap kikapcsol.

A hőfokbeállítás és azon időtartam közötti kapcsolat, melynek elteltével a főzőlap kikapcsol:

Hőfokbeállítás Az alábbi idő elteltével

5.3 A főzőzóna kiválasztása

Az adott főzőzónához tartozó érzékelő mező segítségével válassza ki a főzőzónát. A kijelzőn a hőfokbeállítás látható ()

A kávé elkészítéséhez a bal hátsó főzőzónát használhatja. Ügyeljen arra, hogy indukciós főzőlapokhoz való kávékannát használjon.

5.4 A hőfokbeállítás

Válassza ki főzőzónáját.

Érintse meg a gombot a hőbeállítás növeléséhez. Érintse meg a gombot a hőbeállítás csökkentéséhez. A főzőzóna kikapcsolásához érintse meg egyszerre a és gombot.

5.5 PowerBoost

A funkció nagyobb teljesítményt tesz elérhetővé az indukciós főzőzónák számára. A funkció csak bizonyos ideig működtethető az indukciós főzőzónák esetén. Ezután az indukciós főzőzóna automatikusan visszakapcsol a legmagasabb hőfokbeállításra.

Lásd a „Műszaki adatok” című fejezetet.

A funkció bekapcsolása egy főzőzónánál: először válassza ki a főzőzónát, majd állítsa be a maximális hőfokbeállításra. Érintse meg a + gombot, míg világítani nem kezd.

A funkció kikapcsolása: érintse meg a gombot.

5.6 Funkciózár

Amikor a főzőzónák működnek, zárólhatja a kezelőpanelt. Ezzel megelőzheti a hőfokbeállítás véletlen módosítását.

Először végezte el a hőfokbeállítást.

A funkció bekapcsolásához: érintse meg a gombot. A másodpercre megjelenik.

A funkció kikapcsolása: érintse meg a gombot. Az előző hőfokbeállítás jelenik meg.

A főzőlap kikapcsolása ezt a funkciót is kikapcsolja.

5.7 Gyermekbiztonsági eszköz

Ez a kiegészítő funkció megakadályozza a főzőlap véletlen üzemeltetését.

A funkció bekapcsolásához: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal.

A funkció kikapcsolása: indítsa el a főzőlapot a gombbal. Ne végezzen hőfokbeállítást. Érintse meg a gombot 4 másodpercig. A megjelenik. Kapcsolja ki a főzőlapot a gombbal.

A funkció hatálytalanítása egyetlen főzési műveletre: indítsa el a főzőlapot a gombbal. A megjelenik. Érintse meg a gombot 4 másodpercig. Végezze el a hőfokbeállítást 10 másodpercen belül. Működtetheti a főzőlapot. Amikor a főzőlapot a gombbal kikapcsolja, a funkció ismét működik.

5.8 Teljesítménykezelés

Ha több zóna aktív, és felvett teljesítményük meghaladja az elektromos hálózat teljesítmény-korlátját, akkor a funkció elosztja a rendelkezésre álló teljesítményt az összes főzőzóna között. A főzőlap szabályozza a hőfokbeállításokat a lakás/ház biztosítékainak védelme érdekében.

• A főzőzónák a főzőlapba belépő fázisok számától és elhelyezésétől függően vannak csoportosítva. Minden egyes fázis legnagyobb elektromos terhelhetősége (3300 W). Ha a főzőlap az egyik fázisnál eléri a maximális rendelkezésre álló teljesítményt, a főzőzónák felvett teljesítményét automatikusan lecsökkenti.
• Mindig elsőbbséget élvez az utolsóként kiválasztott főzőzóna hőfokbeállítása. A fennmaradó teljesítmény a korábban bekapcsolt főzőzónák között lesz elosztva, azok kiválasztásának ellentétes sorrendjében. A csökkentett teljesítményű zónák hőfokbeállításának kijelzőjén az eredetileg kiválasztott hőfokbeállítás és a csökkentett hőfokbeállítás értéke váltakozik. Várja meg, hogy a kijelző abbahagyja a villogást, vagy csökkentse az utoljára kiválasztott főzőzóna hőfokbeállítását. A főzőzónák a csökkentett hőfokbeállítással folytatják a működést. Kézzel módosítsa a főzőzónák hőfokbeállítását, ha szükséges.

Lásd a főzőzónák közötti teljesítményelosztás lehetséges kombinációit bemutató ábrát.

6. HASZNOS TANÁCSOK ÉS JAVASLATOK

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

6.1 Főzőedény

Az indukciós főzőzónáknál egy erős elektromágneses mező hozza létre nagyon gyorsan a hőt a főzőedényben.

Az indukciós főzőzónákat megfelelő edényekkel használja.

• A főzőedény aljának a lehető legvastagabbnak és leglaposabbnak kell lennie.
• Ügyeljen arra, hogy a serpenyők alja tiszta és száraz legyen, mielőtt a főzőlapra helyezi azokat. A karcolódás elkerülése érdekében ne csúsztassa és ne húzza az edényt az üvegkerámián.

A főzőedény anyaga

• megfelelő: öntöttvas, acél, zománcozott acél, rozsdamentes acél, többrétegű főzőedényalj (a gyártó által megfelelőnek jelölve).
• nem megfelelő: alumínium, réz, sárgaréz, üveg, kerámia, porcelán.

A főzőedény akkor megfelelő indukciós tűzhelylaphoz, ha:

• egy kevés víz nagyon gyorsan felforr a legmagasabb hőfokra beállított zónán.
• a mágnes rátapad a főzőedény aljára. Főzőedényméretek
• Az indukciós főzőzónák automatikusan alkalmazkodnak a főzőedény aljának méretéhez. A főzőzóna hatékonysága összefügg a főzőedény átmérőjével. Az ajánlott minimumnál kisebb átmérőjű edény csak egy részét veszi fel a főzőzóna által leadott energiának.
• Az optimális főzési eredmény érdekében ne használjon olyan főzőedényt, amely nagyobb a „Főzőzónák specifikációja”

részben megadott méretnél. Főzés közben ne tartsa közel a főzőedényt a kezelőpanelhez. Ez befolyásolhatja a kezelőpanel funkcióit vagy véletlenül bekapcsolhatja a főzőlap funkcióit.

Lásd a „Műszaki adatok” c. részt.

6.2 Működés közben hallható hangok

Ha a következőt hallja:

• recsegés: a főzőedény különböző anyagokból készült (szendvicskonstrukció).
• fütyülés: a főzőzónát magas teljesítményszinten használja, és az edény különböző anyagokból készült (szendvicskonstrukció).
• zúgás: magas teljesítményszintet használ.
• kattogás: elektromos kapcsolás megy végbe.
• sziszegés, zümmögés: a ventilátor üzemel.

Ezek a zajok normális jelenségnek számítanak, és nem jelentenek meghibásodást.

6.3 Példák különböző főzési alkalmazásokra

A főzőzóna hőfokbeállítása és energiafogyasztása közötti kapcsolat nem lineáris. A hőfokbeállítás növelésekor a főzőzóna energiafogyasztása nem arányosan emelkedik. Azaz, a közepes hőfokbeállítású főzőzóna a névleges energiafogyasztásának felénél kevesebb energiát fogyaszt.

A táblázatban szereplő adatok csak útmutatásul szolgálnak.

Höfokbeällitás Használat: Idő		Tanácsok (perc)
ü-1	Főtt ételek melegen tartására. szükség	szerint	Tegyen fedőt a főzóedényre.
1 - 2 Hollandi márítás, olvasztás: vaj, csoko-ládé, zselatin.		5 - 25 Idönként keverje meg.
Hófokbeállítás Használat: Idő		Tanácsok (perc)
1 - 2 Kémnényítés: konnyű omlett, sümlt tojás. 10 - 40 Fedővel lefedve keszítse.
2 - 3 Rizs és tejalapú ételek fözese, kész-ételek felmelegítese.		25 - 50 A folyadék mennyisége legalább két-szerese legyen a rízsények, a főzés fél-idejény keverje meg a tejalapú étele-ket.
3 - 4 Zöld ségek, hal goźolése, hús párolása. 20 - 45 Adjon hozzá néhány evökanálnyi fo-lyadékot.
4 - 5 Burgonya párolása. 20 - 60 750 g burgonyához max. ¼ l vizet		használjon.
4 - 5 Nagyobb mennyiségő étel, raguk és le-vesek keszítese.		60 - 150 Legfeljebb 3 l folyadék plusz a hozzá-valók.
6 - 7 Kimélő sutes: bécsi szelet, borjuhús, cordon bleu, borda, húspongácsa, kol-bász, maj, rántás, tojás, palacsinta, fánk.	szükség szerint	Félidőben fordítsa meg.
7 - 8 Erós sutes, burgonyatallér, bélszín, marhaszeletek.		5 - 15 Félidőben fordítsa meg.
9 Víz forralása, tészta kifőzese, hús barnítása (gulyás, serpenyős sültek), burgonya bő olajban sütese.
P Nagymennyiségő viz forralása. PowerBoost bekapcsolva.

7. APOLÁS ÉS TISZTÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

• Minden használat után tisztítsa meg a főzőlapot.
• Mindig olyan főzőedényeket használjon, amelyeknek tiszta az alja.
• A felületen található kis karcolások vagy foltok nem befolyásolják a főzőlap működését. A főzőlap felületének tisztításához megfelelő tisztítószert használjon.
• Az üvegfelületekhez használjon speciális kaparót.

7.2 A főzőlap tisztítása

• Azonnal távolítsa el: a megolvadt műanyagot, fóliát, a cukrot, valamint a

cukortartalmú ételeket, máskülönben a szennyeződés korrodálhatja a főzőlapot. Az égési sérülés megelőzése érdekében körültekintéssel járjon el. Állítsa éles szögben az üvegkerámia felületre a kaparókését, majd csúsztassa végig a pengét a felületen.

Távolítsa el, miután a főzőlap megfelelően lehűlt: vízkőkarikák, vízgyűrűk, zsírfoltok, fényes, fémes elszíneződések. Nem karcoló tisztítószerrel és megnedvesített ruhával tisztítsa meg a főzőlapot. A tisztítás után puha ruhával törölje szárazra a főzőlapot. Fényes, fémes elszíneződés eltávolítása: ecetes vízzel megnedvesített ruhával tisztítsa meg az üvegfelületet.

8. HIBAELHÁRÍTÁS

FIGYELMEZTETÉS!

Lásd a „Biztonság” című fejezetet.

8.1 Mi a teendő, ha ...

Probléma Lehetséges ok Megoldás
Nem lehet elinditani vagy üze-meltetni a fōzolapot.	A fōzölap nincs csatlakoztatva az elektromos hálózathoz, vagy csatla-koztatása nem megfelelő.	Ellenörizze, hogy a fōzölap megfelelő-en van-e csatlakoztatva az elektromos hálózathoz.
Leolvadt a biztosíték. Ellenörizze, hagy a biztosíték okozza-e		a meghibásodást. Ha a biztosíték tõb ször is leolvad, hívjon szakképzett villanyszerelőt.
Nem págezte el a hófokbeállitást 10澄清 percen belül.		Indītsa el Újra a fōzölap, és 10 má-sodpercen belül állītsa be a hófokot.
2 vagy tobb érzékelömezőt érintett meg egyszerre.		Csak egy érzékelömezőt érintsen meg.
Víz vagy zsírfoltok vannak a kezelö-panelen.		Tiszítlsa meg a kezelöpanelt.
Hangjelzés hallható, és a fōzölap kikapcsol. Hangjelzés hallható amikor a fō-zolap kikapcsol.	Letakart egy vagy tobb érzékelömezőt.	Vegyen le minded tárgyat az érzékelö-mezőkról.
A fōzölap kikapcsol.	Letakarta a bár ézékelömezőt.	Vegyen le minded tárgyat az érzékelö-mezőról.
Nem kezd világítani a maradékhő visszajelző.	A fōzózona meg nem forrósoDT fel, mert csak róvid ideje van mühödés-ben, vagy az érzékelő sérült/meghi-básodott.	Ha a fōzózona elég ideig mühödött, és forrónak kellene lennie, forduljon a márkaservizhez.
A hóbeállítás két szint között val-tozik.	A Teljesüménykezelés funkció mühödkid.	Lásda „Napi használat" című részt.
Az érzékelömező felforósodik. A fōzöedény tú nagy vagy tú köl helyezte a vezerlökhöz.		Ha lehetséges, tegye a nagy fōzöedényeket a hátsó fōzözónákra.
visszajelző világítani kezd.	A Gyermekbiztonsági eszköz vagy Funkciózár funkció mühödkid.	Lásda „Napi használat" című részt.
visszajelző világítani kezd.	Nincs fōzöedény a zónán. Tegyen fōzöedényt a zónára.
A fōzöedény nem fedi le a keresz-tet / kockát.		Teljesen fedje le a keresztet / kockát.
A fōzöedény nem megfelő típusú. Használjon mefelelő típusú fōzöde-nyct. Olvassa el a „Hasznos tanácsok és javaslatok" c. fejezetet.

Probléma Lehetséges ok Megoldás

A fõzöedény aljának átmérője tül ki- csi a zónához.		Megfelelő méretű fõzöedényt használ- jon. Lásd a „Müszaki adatok“ c. részt.
E és egy szám jelenik meg.	Hiba lépett fel a fõzölapban. Kapcsolja	ki a fõzölapot, majd 30 má- sodperc elteltével kapcsolja be Újra. Amennyiben a felzés ismét megje- lenik, feszültsegmentesítse a fõzola- pot. 30 másdperc mulva csatlakoz- tassa Újra a fõzölapot. Ha a problema továbbra is fennàll, forduljon a márka- szervizhez.
Folyamatos hangjelzés hallható. Az elektromos csatlakoztatás nem megfelelő.		Feszültsegmentesítse a fõzölapot. A készülék telepítésének ellenörzséséhz forduljon szakképzett villanyszerelö- höz.

8.2 Ha nem talál megoldást...

Ha nem talál megoldást egyedül a problémára, forduljon a márkakereskedőhöz vagy a hivatalos márkaszervizhez. Adja meg az adatokat az adattábláról. Adja meg az üvegkerámia három karakterből álló betűkódját is (az üvegfelület sarkában található), valamint a megjelenő hibaüzenetet.

Ellenőrizze, hogy a főzőlapot megfelelően üzemeltette-e. Ha nem megfelelően üzemeltette a készüléket, az ügyfélszolgálat szerelője vagy az eladó kiszállása nem lesz ingyenes, még a garanciális időszakban sem. A garanciális időszakkal és a márkaszervizekkel kapcsolatos tájékoztatást a jótállási jegyen találja meg.

9. MŰSZAKI ADATOK

9.1 Adattábla

Modell: ZITN641K Termékszám: 949 492 417 01

Típus: 63 B4A 00 AA 220 - 240 V / 400 V, 2 N, 50 - 60 Hz

Indukció 6.6 kW Gyártási hely: Románia

Sorozatszám 6.6 kW

ZANUSSI

9.2 Főzőzónák jellemzői

Fózózónica Névleges telje-sitmény (maxi-mális hofokbeá-lítás) [W]

PowerBoost [W]	PowerBoost ma-ximális időtartam	Főzőedény átmé-röje [mm]
		[perc]

Bal elülső 2300 2800 10 180 - 210

Bal hátsó 1200 -	-	125 - 145
Jobb első	1200 1800 4	125 - 145
Jobb hátsó	1800 -	- 145 - 180

A főzőzónák teljesítménye kis mértékben különbözhet a táblázatban megadott adatoktól. A főzőedény anyagától és méretétől függően változhat.

Az optimális főzési eredmény érdekében olyan főzőedényt használjon, melynek átmérője nem haladja meg a táblázatban szereplő átmérőt.

10. ENERGIAHATÉKONYSÁG

10.1 Termékismertető*

Modellazonosító ZITN641K

Fózolap típusa Beépített fózolap
Fózózónák száma 4
Fūtési technológica Indukcio
Kör(ALAKU) fózózónák átmáröje (Ø) Bal elso	Bal hátsó	21,0 cm
		14,5 cm
	Jobb elso	14,5 cm
	Jobb hátsó	18,0 cm
Energiafogyasztás fózózónánként (EC electric coo-king)	Bal elso	190,1 Wh / kg
	Bal hátsó	181,0 Wh / kg
	Jobb elso	180,1 Wh / kg
	Jobb hátsó	183,8 Wh / kg
Fózolap energiafogyasztása (EC electric hob) 183,8 Wh / kg

* Az Európai Unió számára a következők szerint: EU 66/2014. Fehéroroszország számára a következők szerint: STB 2477-2017, „A” melléklet. Ukrajna számára a következők szerint: 742/2019. EN 60350-2 - Háztartási elektromos főzőkészülékek - 2. rész: Főzőlapok - A teljesítmény mérésének módszerei

10.2 Energiatakarékosság

A mindennapos főzés közben energiát takaríthat meg az alábbi ötletek betartásával.

Víz melegítésekor csak a szükséges vízmennyiséget használja. Lehetőség szerint mindig tegyen fedőt a főzőedényre. A főzőedényt már bekapcsolás előtt helyezze a főzőzónára.

A kisebb főzőedényt a kisebb főzőzónára helyezze. A főzőedényt a főzőzóna közepére helyezze. A maradékhőt használja az étel melegen tartásához vagy felolvasztásához.

11. KÖRNYEZETVÉDELMI TUDNIVALÓK

A következő jelzéssel ellátott anyagokat hasznosítsa újra. Újrahasznosításhoz tegye a megfelelő konténerekbe a csomagolást. Járuljon hozzá környezetünk és egészségünk védelméhez, és hasznosítsa újra az elektromos és elektronikus

hulladékot. A szimbólummal ellátott készüléket ne dobja a háztartási hulladék közé. Juttassa el a készüléket a helyi újrahasznosító telepre, vagy lépjen kapcsolatba a hulladékkezelésért felelős hivatallal.

1. Biztonsági információk

A készülék beszerelése és használata előtt kérjük, figyelmesen olvassa el a mellékelt utasításokat. A gyártó nem vállal felelősséget a helytelen beszerelés vagy használat következtében keletkezett károkért vagy sérülésekért. Mindig tartsa az utasításokat biztonságos helyen a későbbi használathoz.

1.1 Gyermekek és sérülékeny személyek biztonsága

Ezt a készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező, vagy tapasztalat és ismeretek hiányában lévő személyek is használhatják, amennyiben felügyelet alatt állnak, vagy megkapták a készülék biztonságos használatára vonatkozó utasításokat, és megértik a kapcsolódó veszélyeket. 8 évesnél fiatalabb gyermekek nem tartózkodhatnak a készülék közelében, hacsak nincsenek folyamatos felügyelet alatt.

- A gyermekeket felügyelni kell, hogy ne játsszanak a készülékkel. - Tartsa távol a csomagolást a gyermekektől, és megfelelően ártalmatlanítsa. - FIGYELEM: Tartsa távol a gyermekeket a készüléktől működés közben és amikor lehűl. A forró felületek égési sérülést okozhatnak használat közben. - Ha a készülék rendelkezik gyermekbiztonsági zárral, azt be kell kapcsolni. - A gyermekek nem tisztíthatják és nem karbantarthatják a készüléket felügyelet nélkül.

1.2 Általános biztonság

• FIGYELEM: A készülék és a hozzáférhető részei használat közben felforrósodnak. Ügyeljen arra, hogy ne érintse meg a fűtőelemeket.
• FIGYELMEZTETÉS: A sütőfelület zsírral vagy olajjal történő felügyelet nélküli használata veszélyes lehet, és tüzet okozhat.
• SOHA ne oltsa el a tüzet vízzel. Először kapcsolja ki a készüléket, majd fedje le a lángot, pl. fedővel vagy speciális tűzoltó takaróval. FIGYELMEZTETÉS: A készüléket nem szabad időzítővel vagy távirányítóval ellátott külső kapcsolóval ellátni, és nem szabad olyan áramkörre csatlakoztatni, amelyet a hálózat rendszeresen be- és kikapcsol.
• FIGYELMEZTETÉS: A sütőfelületet felügyelet alatt kell tartani. A rövid ideig tartó sütési folyamatokat is folyamatosan felügyelni kell.
• FIGYELMEZTETÉS: Tűzveszély: Ne hagyjon tárgyakat a sütőfelületen. Fém tárgyakat, mint kések, villák, kanalak, nem szabad a sütőfelületen hagyni, mert felforrósodhatnak.

Ne használja a készüléket, mielőtt beépítené a beépített szerkezetbe. Ne használja a készüléket időzítővel a készülék bekapcsolására. - Használat után kapcsolja ki a sütőfelületet a megfelelő vezérléssel, és ne hagyatkozzon a készülék érzékelőire a serpenyő felismeréséhez. Ha az üveg-kerámia / üvegfelület repedt, kapcsolja ki a készüléket, hogy elkerülje az áramütés lehetőségét. Ha a készülék csatlakozóaljzathoz van kötve elosztóval, húzza ki a dugót, hogy leválassza a készüléket az áramforrásról. Minden esetben forduljon a hivatalos szervizközponthoz. - Ha a tápkábel megsérül, azt a gyártónak, a hivatalos szerviznek vagy hasonlóan képzett személynek kell kicserélnie a veszély elkerülése érdekében. - FIGYELMEZTETÉS: Csak a készülék gyártója által ajánlott vagy a használati útmutatóban megadott sütőfelület-védőket használjon, vagy a készülék részét képező sütőfelület-védőket. A nem megfelelő sütőfelület-védők használata balesetet okozhat.

2. BIZTONSÁGI UTASÍTÁSOK

2.1 Szerelés

FIGYELEM!

A készüléket csak szakképzett személy szerelheti be.

FIGYELEM!

Sérülés vagy a készülék károsodásának kockázata.

- Vegye ki a csomagolást. - Ne szerelje be és ne használja a sérült készüléket.

Kövesse a készülékhez mellékelt szerelési útmutatót. - Tartsa be a minimális távolságot más készülékektől és bútoroktól. - Mindig legyen óvatos a készülék szállításakor, mert nehéz. Mindig viseljen védőkesztyűt és zárt cipőt. Fedje le a munkafelületeket védőfóliával, hogy megakadályozza a nedvesség behatolását. Távolítsa el a készülék alját a por és nedvesség ellen.

Ne szerelje a készüléket ajtók vagy ablakok közelébe. Mindkét esetben hagyjon legalább néhány centiméter távolságot a készüléktől, amikor az ajtó vagy ablak nyitva van. - Minden készülék rendelkezik alsó szellőzőnyílásokkal. Ha a készülék alá van szerelve:

- Helyezze el a készüléket olyan helyre, ahol a szellőzőnyílások és a légbevezető rendszer nem blokkolódhatnak. - Tartsa meg legalább 2 cm távolságot a készülék és a fal között, valamint a készülék alatt lévő tárgyaktól. - Távolítsa el a készülék alatt lévő csomagolóanyagot.
