ZITN641K - Cocina ZANUSSI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Placa de cocción por inducción empotrable
Marca	Zanussi
Modelo	ZITN641K
Alimentación eléctrica	220-240 V / 400 V 2N, 50-60 Hz
Potencia total	6.6 kW
Número de zonas de cocción	4 zonas de inducción
Diámetros de las zonas	Delantero izquierdo: 21,0 cm; Trasero izquierdo: 14,5 cm; Delantero derecho: 14,5 cm; Trasero derecho: 18,0 cm
PowerBoost	Sí, en zonas delantera izquierda (2800 W) y delantera derecha (1800 W)
Gestión de la alimentación	Distribución automática de potencia entre las zonas, límite de 3300 W por fase
Apagado automático	Sí, según el nivel de cocción (de 1,5 h a 6 h)
Bloqueo de mandos	Sí, función Teclas Bloqueo.
Dispositivo de seguridad para niños	Sí, bloqueo de mandos por pulsación prolongada
Indicador de calor residual	Sí, visualización H
Material de la superficie	Vitrocerámica
Tipos de recipientes compatibles	Fundición, acero, acero esmaltado, acero inoxidable, fondo multicapa
Mantenimiento y limpieza	Limpiar después de cada uso con un rascador especial y un producto no abrasivo; eliminar inmediatamente el plástico fundido y el azúcar
Seguridad	Apagado automático, bloqueo, seguridad para niños, detección de recipiente (visualización F)
Servicio posventa	Piezas originales recomendadas, contactar con servicio técnico autorizado
Información general	Fabricado en Rumanía; PNC 949 492 417 01; Tipo 63 B4A 00 AA

Preguntas frecuentes - ZITN641K ZANUSSI

¿Por qué no enciende la placa de cocción?

Compruebe que la placa está correctamente enchufada y que el fusible no ha saltado. Si el problema persiste, contacte a un electricista cualificado.

¿Cómo activar el PowerBoost en una zona de cocción?

Seleccione primero la zona de cocción, ajuste el nivel de cocción máximo, luego presione la tecla sensible hasta que aparezca P. La función dura como máximo 10 minutos (zona delantera izquierda) o 4 minutos (zona delantera derecha).

¿Cómo bloquear los mandos para evitar un uso involuntario?

Puede usar el Dispositivo de seguridad para niños: encienda la placa, no ajuste ningún nivel, presione la tecla sensible durante 4 segundos hasta que aparezca L. Apague la placa para activar la función. Para un bloqueo temporal durante la cocción, use la función Teclas Bloqueo presionando la tecla después de ajustar el nivel.

¿Qué significa la visualización 'F' en una zona de cocción?

La visualización F indica que no se detecta ningún recipiente en la zona, que el recipiente no es adecuado para inducción o que su diámetro es demasiado pequeño. Coloque un recipiente compatible y asegúrese de que cubre la cruz de la zona.

¿Qué hacer si aparece un código de error 'E' seguido de un número?

Apague la placa, espere 30 segundos y vuelva a encenderla. Si el código reaparece, desconecte la placa durante 30 segundos y vuelva a conectarla. Si el problema persiste, contacte con el servicio técnico autorizado.

¿Qué tipos de cacerolas puedo usar en esta placa de inducción?

Use recipientes de fundición, acero, acero esmaltado, acero inoxidable o fondo multicapa (homologado). Compruebe que un imán se adhiere al fondo. Evite el aluminio, el cobre, el vidrio y la cerámica.

¿Cómo limpiar la placa de cocción vitrocerámica?

Use un rascador especial para eliminar inmediatamente los residuos de plástico o azúcar. Luego, limpie con un paño húmedo y un detergente no abrasivo, y seque. Para las manchas de cal, use una solución de agua y vinagre.

¿Por qué oigo ruidos (crujidos, silbidos) durante la cocción?

Estos ruidos son normales: crujido para recipientes multicapa, silbido a alta potencia, zumbido del ventilador. No indican un mal funcionamiento.

¿Cómo ahorrar energía con esta placa de cocción?

Use tapas, caliente solo el agua necesaria, coloque los recipientes en el centro de las zonas y aproveche el calor residual para mantener los alimentos calientes.

¿Qué hacer si suena una señal acústica y la placa se apaga?

Esto ocurre si se coloca un objeto sobre las teclas sensibles durante más de 10 segundos. Retire el objeto y limpie el panel de control. Reinicie la placa y ajuste el nivel de cocción en los 10 segundos.

MANUAL DE USUARIO ZITN641K ZANUSSI

4.3 Indicadores de grado de calentamiento

4.4 Indicador de calor residual

¡AVISO!

Consulte el capítulo "Datos técnicos".

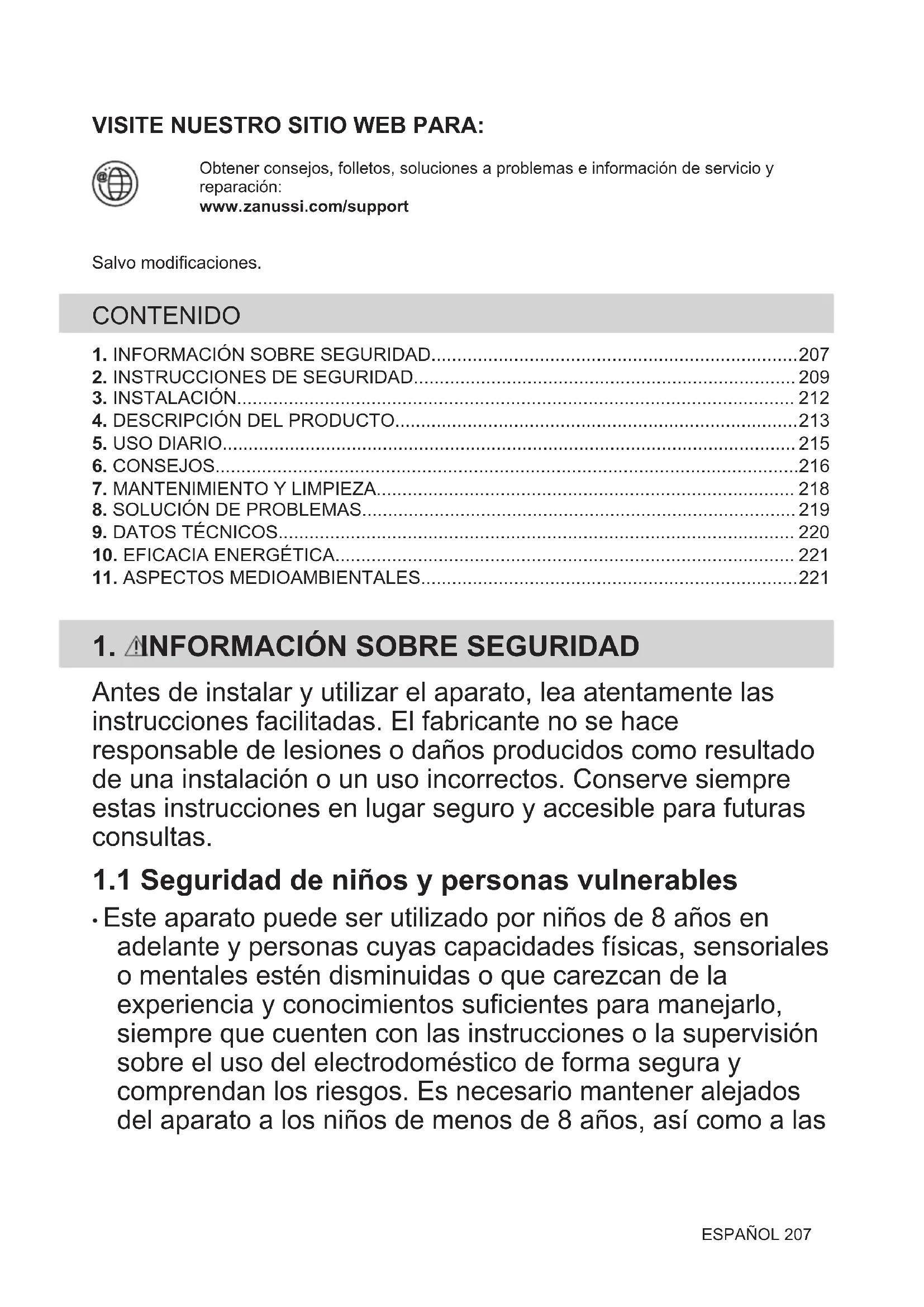

VISITE NUESTRO SITIO WEB PARA:

Obtener consejos, folletos, soluciones a problemas e información de servicio y reparación:

Salvo modificaciones.

CONTENIDO

1. INFORMACIÓN SOBRE SEGURIDAD 207
2. INSTRUCCIONES DE SEGURIDAD 209
3. INSTALACIÓN 212 4. DESCRIPCIÓN DEL PRODUCTO 213 5. USO DIARIO 215
4. CONSEJOS 216 7. MANTENIMIENTO Y LIMPIEZA 218 8. SOLUCIÓN DE PROBLEMAS 219 9. DATOS TÉCNICOS 220
5. EFICACIA ENERGÉTICA 221
6. ASPECTOS MEDIOAMBIENTALES 221

1. INFORMACIÓN SOBRE SEGURIDAD

Antes de instalar y utilizar el aparato, lea atentamente las instrucciones facilitadas. El fabricante no se hace responsable de lesiones o daños producidos como resultado de una instalación o un uso incorrectos. Conserve siempre estas instrucciones en un lugar seguro y accesible para futuras consultas.

1.1 Seguridad de niños y personas vulnerables

• Este aparato puede ser utilizado por niños de 8 años en adelante y personas cuyas capacidades físicas, sensoriales o mentales estén disminuidas o que carezcan de la experiencia y conocimientos suficientes para manejarlo, siempre que cuenten con las instrucciones o la supervisión sobre el uso del electrodoméstico de forma segura y comprendan los riesgos. Es necesario mantener alejados del aparato a los niños de menos de 8 años, así como a las

personas con minusvalías importantes y complejas, salvo que estén bajo supervisión continua.

• Es necesario vigilar a los niños para que no jueguen con el aparato.
• Mantenga todo el material de embalaje fuera del alcance de los niños y deséchelo de forma adecuada.
• ADVERTENCIA: Mantenga a los niños y mascotas alejados del aparato cuando esté funcionando o enfriándose. Las piezas accesibles se calientan durante el funcionamiento.
• Si este aparato tiene un bloqueo de seguridad para niños, debe activarlo.
• La limpieza y mantenimiento de usuario del producto no podrán ser realizados por niños sin supervisión.

1.2 Seguridad general

• ADVERTENCIA: El horno y las piezas accesibles se calientan mucho durante el funcionamiento. Preste mucha atención para no tocar las resistencias.
• ADVERTENCIA: Cocinar con grasa sin estar presente puede resultar peligroso, ya que podrá ocasionarse un incendio.
• NUNCA intente apagar un fuego con agua; apague el aparato y cubra la llama con una tapa o una manta ignífuga.
• ADVERTENCIA: El aparato no se debe alimentar a través de un dispositivo de conmutación externo, como un temporizador, ni conectarse a un circuito que se enciende y apague regularmente por un servicio público.
• PRECAUCIÓN: El proceso de cocción debe ser supervisado. El proceso de cocción breve debe ser supervisado permanentemente.
• ADVERTENCIA: Peligro de incendio: No guarde objetos sobre las superficies de cocción.
• No coloque objetos metálicos, como cuchillos, tenedores, cucharas o tapaderas sobre la superficie de la placa, ya que podrían calentarse demasiado.
• No utilice el aparato antes de instalarlo en la estructura empotrada.
• No utilice un limpiador a vapor para limpiar el aparato.
• Tras el uso, apague la resistencia con el mando y no preste atención al detector de tiempo. · Si la superficie de vitrocerámica/cristal está agrietada, apague el aparato y desenchúfelo de la red eléctrica. Si el aparato está conectado directamente a la red eléctrica mediante una caja de empalmes, quite el fusible para desconectarlo de la alimentación eléctrica. En cualquier caso, póngase en contacto con el servicio técnico autorizado. · Si el cable eléctrico sufre algún daño, el fabricante, su servicio técnico autorizado o un profesional tendrán que cambiarlo para evitar riesgos.
• ADVERTENCIA: Utilice exclusivamente protecciones para la placa de cocción diseñadas por el fabricante del aparato o indicadas en sus instrucciones de uso como apropiadas, o bien las protecciones incluidas con el aparato. El uso de protectores inadecuados puede provocar accidentes.

2. INSTRUCCIONES DE SEGURIDAD

2.1 Instalación

ADVERTENCIA!

Solo un técnico cualificado puede instalar el aparato.

ADVERTENCIA!

Podría sufrir lesiones o dañar el aparato.

• Retire todo el embalaje.
• No instale ni utilice un aparato dañado.
• Siga las instrucciones de instalación suministradas con el aparato.
• Respete siempre la distancia mínima entre el aparato y los demás electrodomésticos y mobiliario.
• Tenga cuidado al mover el aparato, porque es pesado. Utilice siempre guantes de protección y calzado cerrado.

Proteja las superficies cortadas con un material sellante para evitar que la humedad las hinche. Proteja la parte inferior del aparato del vapor y la humedad. - No instale el aparato junto a una puerta ni debajo de una ventana. De esta forma se evita que los utensilios de cocina calientes caigan del aparato cuando la puerta o la ventana estén abiertas. - Cada aparato tiene ventiladores de refrigeración en la base. - Si el aparato se instala sobre un cajón: - No guarde objetos ni hojas de papel que puedan ser absorbidos, porque podrían dañar los ventiladores o perjudicar el sistema de refrigeración.

• Mantenga una distancia mínima de 2 cm entre la base del aparato y los objetos guardados en el cajón.
• Retire los paneles separadores instalados en el armario por debajo del aparato.

2.2 Conexión eléctrica

¡ADVERTENCIA!

Riesgo de incendios y descargas eléctricas.

• Todas las conexiones eléctricas deben realizarlas electricistas cualificados.
• El aparato debe conectarse a tierra.
• Antes de efectuar cualquier tipo de operación, compruebe que el aparato esté desenchufado de la corriente eléctrica.
• Asegúrese de que los parámetros de la placa de características son compatibles con los valores eléctricos del suministro eléctrico.
• Asegúrese de que el aparato está instalado correctamente. Un cable de red o enchufe (en su caso) flojo o inadecuado puede provocar que el terminal se caliente en exceso.
• Utilice el cable de red eléctrica adecuado.
• Coloque los cables eléctricos de forma que no se puedan enredar.
• Asegúrese de que hay instalada una protección contra descargas eléctricas.
• Establezca la descarga de tracción del cable.
• Asegúrese de que el cable o el enchufe (en su caso) no toquen el aparato caliente ni utensilios de comida calientes cuando conecte el aparato a las tomas cercanas.
• No utilice adaptadores de enchufes múltiples ni cables prolongadores.
• Asegúrese de no provocar daños en el enchufe (en su caso) ni en el cable de red. Póngase en contacto con un electricista o con nuestro servicio técnico para cambiar un cable dañado.
• Los mecanismos de protección contra descargas eléctricas de componentes con corriente y aislados deben fijarse de forma que no pueda aflojarse sin utilizar herramientas.
• Conecte el enchufe a la toma de corriente únicamente cuando haya terminado la instalación. Asegúrese de tener acceso al

enchufe del suministro de red una vez finalizada la instalación.

• Si la toma de corriente está floja, no conecte el enchufe.
• No desconecte el aparato tirando del cable de conexión a la red. Tire siempre del enchufe.
• Use únicamente dispositivos de aislamiento apropiados: línea con protección contra los cortocircuitos, fusibles (tipo tornillo que puedan retirarse del soporte), dispositivos de fuga a tierra y contactores.
• La instalación eléctrica debe tener un dispositivo de aislamiento que permita desconectar el aparato de todos los polos de la red. El dispositivo de aislamiento debe tener una apertura de contacto con una anchura mínima de 3 mm.

2.3 Uso del aparato

ADVERTENCIA!

Riesgo de lesiones, quemaduras y descargas eléctricas.

• Retire todo el embalaje, las etiquetas y la película protectora (en su caso) antes del primer uso.
• Este aparato está diseñado exclusivamente para uso doméstico (en interiores).
• No cambie las especificaciones de este aparato.
• Asegúrese de que las aberturas de ventilación no están bloqueadas.
• No deje el aparato desatendido durante el funcionamiento.
• Apague las zonas de cocción después de cada uso.
• No se confíe por el detector de tiempo.
• No coloque cubiertos ni tapaderas sobre las zonas de cocción. Pueden alcanzar temperaturas elevadas.
• No utilice el aparato con las manos mojadas ni con agua en contacto.
• No utilice el aparato como superficie de trabajo ni para depositar objetos.
• Si la superficie del aparato está agrietada, desconecte inmediatamente el aparato de la toma de corriente. Esto debe hacerse para evitar descargas eléctricas.

distancia mínima de 30 cm de las zonas de cocción por inducción cuando el aparato esté en funcionamiento.

• Cuando se coloca comida en aceite caliente, este pueda saltar.

¡ADVERTENCIA!

Riesgo de incendio y explosiones

Las grasas y el aceite pueden liberar vapores inflamables al calentarse. Mantenga cualquier llama u objeto caliente alejado de grasas y aceites cuando los use para cocinar. - Los vapores que liberan los aceites muy calientes pueden provocar combustiones espontáneas. - El aceite usado, que pueda contener restos de alimentos, puede provocar fuego a menor temperatura que el aceite que se usa por primera vez. - No coloque productos inflamables o artículos mojados con productos inflamables dentro, cerca o sobre el aparato.

¡ADVERTENCIA!

Podría dañar el aparato.

• No coloque ningún utensilio de cocina caliente en el panel de control.
• No coloque una tapa caliente sobre la superficie de cristal de la placa de cocción.
• No deje que el contenido de los recipientes hierva hasta evaporarse.
• Evite la caída de objetos o utensilios de cocina en el aparato. La superficie podría dañarse.
• No encienda las zonas de cocción sin utensilios de comida o con estos vacíos.
• No coloque papel de aluminio sobre el aparato.
• Los utensilios de cocina de hierro o aluminio fundido, o que tengan la base dañada, pueden arañar el cristal o la vitrocerámica. Levante siempre estos objetos cuando tenga que moverlos sobre la superficie de cocción.
• Este aparato está diseñado exclusivamente para cocinar. No debe

utilizarse para otros fines, por ejemplo, como calefacción.

2.4 Mantenimiento y limpieza

• Limpie periódicamente el aparato para evitar el deterioro del material de la superficie.
• Apague el aparato y déjelo enfriar antes de limpiarlo.
• No utilice pulverizadores ni vapor de agua para limpiar el aparato.
• Limpie el aparato con un paño suave humedecido. Utilice solo detergentes neutros. No utilice productos abrasivos, estropajos duros, disolventes ni objetos metálicos.

2.5 Asistencia técnica

• Para reparar el aparato, póngase en contacto con el centro de servicios autorizado. Utilice solamente piezas de recambio originales.
• En cuanto a la(s) bombilla(s) de este producto y las de repuesto vendidas por separado: estas bombillas están destinadas a soportar condiciones físicas extremas en los aparatos domésticos, como la temperatura, la vibración, la humedad, o están destinadas a ser un indicador sobre el estado de funcionamiento del aparato. No están destinadas a utilizarse en otras aplicaciones y no son adecuadas para la iluminación de estancias domésticas.

2.6 Eliminación

¡ADVERTENCIA!

Existe riesgo de lesiones o asfixia.

• Contacte con las autoridades locales para saber cómo desechar correctamente el aparato.
• Desconecte el aparato de la red.
• Corte el cable eléctrico cerca del aparato y deséchelo.

3. INSTALACIÓN

ADVERTENCIA!

Consulte los capítulos sobre seguridad.

3.1 Antes de la instalación

Antes de instalar la placa de cocción, anote la información de la placa de características. La placa de características está situada en la parte inferior de la placa de cocción.

Número de serie

Las placas de cocción que han de ir integradas en la encimera solo deben utilizarse

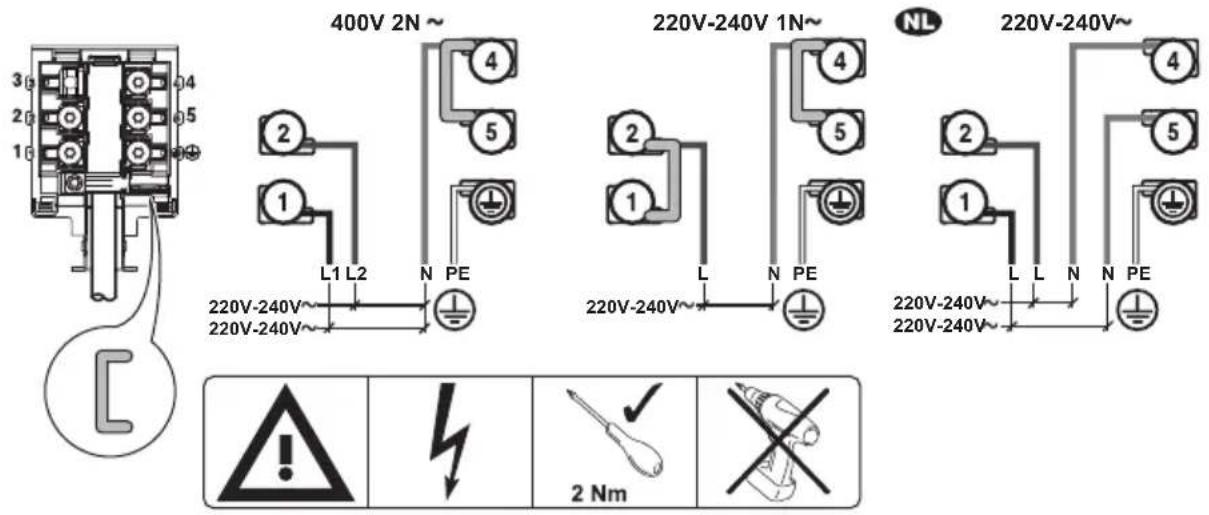

3.4 Diagrama de conexiones

una vez encastradas en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

• La placa se suministra con un cable de conexión.
• Para sustituir el cable de alimentación dañado, utilice el tipo de cable: H05V2V2-F que soporte una temperatura de 90 °C o superior. Póngase en contacto con el Servicio técnico oficial. El cable de conexión solo debe sustituirlo un electricista cualificado.

Inserte los derivadores entre los tornillos como se muestra.

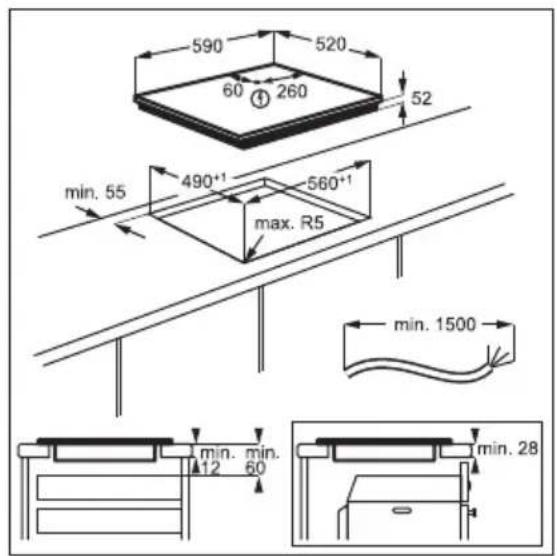

3.5 Montaje

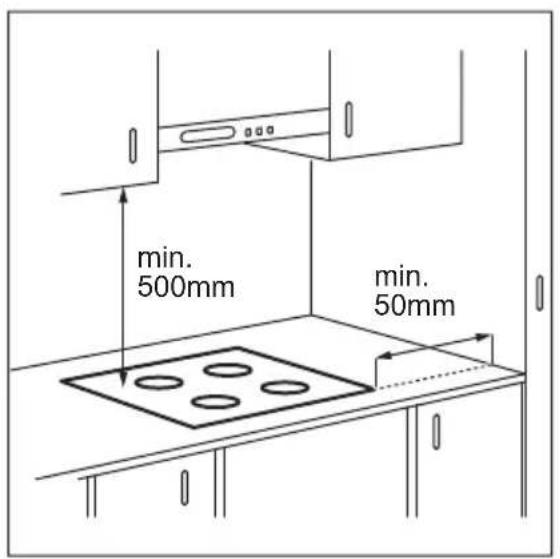

Si instala la placa debajo de una campana, consulte las instrucciones de instalación de la campana para ver la distancia mínima entre los aparatos.

Si el aparato se instala sobre un cajón, la ventilación de la placa puede calentar el contenido del cajón durante el proceso de cocción.

4. DESCRIPCIÓN DEL PRODUCTO

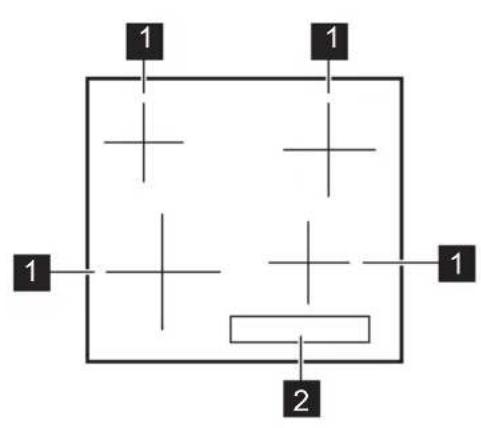

4.1 Disposición de las zonas de cocción

1 Zona de cocción por inducción 2 Panel de control

4.2 Disposición del panel de control

Utilice el aparato con los sensores. Las pantallas, indicadores y señales acústicas indican qué funciones están en funcionamiento.

Sensor Función Comentario

ENCENDIDO / APAGADO Para activar y desactivar la placa.

Bloqueo / Dispositivo de seguridad para niños Para bloquear y desbloquear el panel de control.

• Para seleccionar una zona de cocción.

• Indicador del nivel de calor Para ajustar el nivel de calor.

• Para ajustar la temperatura.

4.3 Indicación de la temperatura en pantalla

Pantalla Descripción

La zona de cocción está apagada.

La zona de cocción está en funcionamiento.

PowerBoost está en funcionamiento.

• número

Hay un fallo de funcionamiento.

La zona de cocción continúa estando caliente (calor residual).

El bloqueo / dispositivo de seguridad para niños está en funcionamiento.

El recipiente es inadecuado o demasiado pequeño, o no se ha colocado ningún recipiente sobre la zona de cocción.

La desconexión automática está en funcionamiento.

4.4 Indicador de calor residual

¡ADVERTENCIA!

Mientras se enciende el indicador, existe riesgo de quemaduras por el calor residual.

Las zonas de cocción por inducción generan el calor necesario para el proceso de cocción directamente en la base del recipiente. La vitrocerámica se calienta por el calor del utensilio.

El indicador aparece cuando una zona de cocción está caliente.

• para las zonas de cocción adyacentes, incluso si no las utiliza,
• cuando se colocan recipientes calientes en la zona de cocción fría,
• cuando la placa está desactivada pero la zona de cocción queda caliente.

El indicador desaparece cuando la zona de cocción se enfría.

5. USO DIARIO

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

5.1 Activación y desactivación

Toque durante 1 segundo para encender o apagar la placa de cocción.

La función desconecta automáticamente la placa de cocción siempre que:

• todas las zonas de cocción están apagadas,
• no se ajusta un nivel de calor después de encender la placa,
• se vierte algo o se coloca algún objeto sobre el panel de control durante más de 10 segundos (un recipiente, un trapo, etc.). Se emite una señal acústica y la placa de cocción se apaga. Retire el objeto o limpie el panel de control.
• la placa está demasiado caliente (por ejemplo, el contenido de un recipiente ha hervido hasta salpicar el líquido). Deje que la zona de cocción se enfríe antes de utilizar la placa de nuevo.
• está utilizando utensilios de cocina no adecuados. Se ilumina el símbolo y la zona de cocción se apaga automáticamente antes de 2 minutos.
• no apaga una zona de cocción ni cambia la temperatura. Al cabo de un cierto tiempo, se enciende y se apaga la placa.

Relación entre el ajuste de temperatura y el tiempo que se apaga la placa de cocción:

Ajuste del nivel de calor	La placá de coccción se apaga
0,1-2	6 horas
3-4 5 horas
5 4 horas

Ajuste del nivel de calor

La placa de cocción se apaga

6-91,5 horas

5.3 SELECCIÓN DE LA ZONA DE COCCIÓN

Para seleccionar la zona de cocción, toque el sensor correspondiente a esta zona. La pantalla muestra el ajuste de calor (

Puede usar la zona trasera izquierda para preparar café. Asegúrese de usar una cafetera de moka adecuada para placas de inducción.

5.4 AJUSTE DE TEMPERATURA

Ajuste la zona de cocción.

Toque para aumentar el nivel de calor. Toque para reducir el nivel de calor. Toque y al mismo tiempo para apagar la zona de cocción.

5.5 POWERBOOST

Esta función suministra potencia adicional a las zonas de cocción por inducción. La función se puede activar para la zona de cocción por inducción durante un periodo de tiempo limitado. Transcurrido ese tiempo, la zona de cocción adopta automáticamente el nivel de temperatura más alto.

Consulte el capítulo "Datos técnicos".

Para activar la función de una zona de cocción: ajuste en primer lugar la zona de cocción y después el nivel de calor máximo. Toque + hasta que se encienda.

Para desactivar la función: toque

5.6 BLOQUEO

Se puede bloquear el panel de control mientras las zonas de cocción están en funcionamiento.

Evita el cambio accidental del nivel de temperatura.

Ajuste en primer lugar el nivel de calor que desee.

Para activar la función: toque y se enciende durante 4 segundos.

Para desactivar la función: toque y se enciende el ajuste de calor anterior.

La función también se desactiva cuando se apaga la placa.

5.7 Dispositivo de seguridad para niños

Para activar la función: encienda la placa de cocción con ①. No ajuste ningún nivel de calor. Pulse durante 4 segundos. Se enciende. Apague la placa de cocción con ①.

Para desactivar la función: encienda la placa de cocción con ①. No ajuste ningún nivel de calor. Toque durante 4 segundos. Se enciende. Apague la placa de cocción con ①.

Para anular la función solo durante el tiempo de cocción: encienda la placa de cocción con ① y se enciende. Toque durante 4 segundos. Ajuste la temperatura antes de que transcurran 10 segundos. Puede utilizar la placa de cocción. Cuando apague la placa de cocción con ①, la función vuelve a activarse.

5.8 Gestión de energía

Si las zonas múltiples están activas y la potencia consumida supera la limitación de

la alimentación eléctrica, esta función divide la potencia disponible entre todas las zonas de cocción. La placa controla los ajustes de calor para proteger los fusibles de la instalación doméstica.

Las zonas de cocción se agrupan según la ubicación y el número de fases de la placa. Cada fase tiene una energía electrónica máxima de (3300 W). Si la placa alcanza el límite máximo de potencia disponible en una fase, la potencia de las zonas de cocción se reduce automáticamente.

• El ajuste de temperatura de la zona de cocción seleccionada siempre se prioriza. La potencia restante se divide entre las zonas de cocción previamente activadas en orden inverso de selección.
• La pantalla de ajuste de calor de las zonas reducidas cambia entre el ajuste de calor seleccionado inicialmente y el ajuste de calor reducido.
• Espere a que la pantalla deje de parpadear o reduzca el ajuste de calor de la zona de cocción seleccionada. Las zonas de cocción siguen funcionando con el ajuste de calor reducido. Si fuera necesario, cambie manualmente los ajustes de temperatura de las zonas de cocción.

Consulte la ilustración para ver posibles combinaciones en las que se pueda distribuir la alimentación entre las zonas de cocción.

6. CONSEJOS

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

6.1 Utensilios de cocina

En las zonas de cocción por inducción, un campo electromagnético fuerte genera calor muy rápidamente en los utensilios de cocina.

Utilice las zonas de cocción por inducción con los utensilios de cocina adecuados.

• La base de los recipientes debe ser lo más gruesa y plana posible.
• Asegúrese de que las bases de los utensilios estén limpias y secas antes de colocarlas sobre la placa de cocción.
• Para evitar arañazos, no deslice ni frote la olla sobre el vidrio cerámico.

Material del utensilio de cocina

• correcto: hierro fundido, acero, acero esmaltado y acero inoxidable con bases formadas por varias capas (indicados por el fabricante como aptos para inducción).
• incorrecto: aluminio, cobre, latón, cristal, cerámica, porcelana.

El utensilio de cocina es adecuado para cocinar con inducción si:

• el agua hierve muy rápido en una zona con el ajuste de calor máximo.
• un imán se coloca en la base del utensilio de cocina.

Dimensiones del utensilio de cocina

Las zonas de cocción por inducción se adaptan automáticamente al tamaño de la base de los utensilios de cocina. - La eficacia de la zona de cocción depende del diámetro del utensilio. Un utensilio de cocina con un diámetro inferior al mínimo solo recibe una parte de la potencia generada por la zona de cocción. - Por razones de seguridad y resultados de cocción óptimos, no utilice utensilios de cocina mayores que los indicados en la

"Especificación de las zonas de cocción". Evite mantener los utensilios de cocina cerca del panel de control durante la sesión de cocción. Esto puede afectar al funcionamiento del panel de control o activar accidentalmente las funciones de la placa.

Consulte "Datos técnicos".

6.2 Ruidos durante la utilización

Es posible que escuche los ruidos siguientes:

• crujido: el utensilio de cocina está fabricado con distintos tipos de materiales (construcción por capas).
• silbido: está utilizando una zona de cocción con muy elevado nivel de potencia y con utensilios de cocina cuya base está hecha de distintos materiales (construcción por capas).
• zumbido: el nivel de calor normal es alto.
• chasquido: se produce una conmutación eléctrica.
• Silbido, zumbido: el ventilador está en funcionamiento.

Estos ruidos son normales y no indican ninguna avería.

6.3 Ajustes de las zonas de cocción

La relación entre el ajuste de temperatura y el consumo de potencia de la zona de cocción no es lineal. Cuando se aumenta el ajuste de temperatura, no es proporcional al aumento del consumo de potencia. Esto significa que una zona de cocción con el ajuste de temperatura medio usa menos de la mitad de su potencia.

Los datos de la tabla son solo orientativos.

Ajuste del ni-vel de calor	Utilícelo para: Tiempo (min)	Sugerencias
\( \boxed{u} - 1 \)	Mantener calientes los alimentos. como esti-me necem-sario	Tape los utensilios de comida.
Ajuste del ni-vel de calor	Utilícelo para: Tiempo	Sugerencias(min)
1 - 2 Salsa holandesa, derretir: mantequilla, chocolate, gelatina.		5 - 25 Remover de vez en cuando.
1 - 2 Cuajar: tortilla, huevos revueltos. 10 - 40 Cocinar con tapa.
2 - 3 Arroces y platos cocinados con leche, calentar comida preparadas.		25 - 50 Añadir al menos el doble de liquido que de arroz; los platos lácteos deben removerse a media coccción.
3 - 4 Cocinar al vapor verduras, pescados o carnes.		20 - 45 Añada un par de cucaradas de liqui-do.
4 - 5 Cocinar patatas al vapor. 20 - 60 Utilice como máximo ¼ I de agua para 750 g de patatas.
4 - 5 Grandes cantidades de alimentos, tofados y sopas.		60 - 150 Hasta 3 litros de liquido además de los ingredientes.
6 - 7 Freír ligeramente: escalopes, tenera "cordon bleu", chuletas, hamburgue-sas, salchichas, higado, filetes ruros, huevos, tortitas, rosquillas.		como esti-me necem-sario Dele la vuelta a media coccción.
7 - 8 Asado fuerte, bolas de patata, filetes de lomo, filetes.		5 - 15 Dele la vuelta a media coccción.
9 Hervir agua, cocer pasta, dorar carne (gulash, asado), freir patatas.
P	Hervir grandes cantidades de agua. PowerBoost está activado.

7. MANTENIMIENTO Y LIMPIEZA

¡ADVERTENCIA!

Consulte los capítulos sobre seguridad.

7.1 Información general

• Limpie la placa después de cada uso.
• Utilice siempre recipientes con la base limpia.
• Los arañazos o las marcas oscuras en la superficie no afectan al funcionamiento de la placa.
• Utilice un limpiador especial para la superficie de la placa.
• Utilice un rascador especial para el cristal.

7.2 Limpieza de la placa

• Elimine de inmediato: restos fundidos de plástico, recubrimientos de plástico,

azúcar y alimentos que contengan azúcar, la suciedad pueda dañar la placa. Tenga cuidado para evitar quemaduras. Utilice un rascador especial sobre la superficie del cristal formando un ángulo agudo y arrastre la hoja para eliminar la suciedad.

• Elimine cuando el aparato se haya enfriado: restos de cal, marcas de agua, manchas de grasa y decoloraciones metálicas. Limpie la placa de cocción con un paño suave humedecido con agua y detergente no abrasivo. Después de limpiar, seque la placa de cocción con un paño suave.
• Elimine cualquier decoloración metálica brillante: utilice una solución de agua y vinagre para limpiar la superficie de cristal con un paño.

8. SOLUCIÓN DE PROBLEMAS

ADVERTENCIA!

Consulte los capítulos sobre

seguridad.

8.1 Qué hacer si...

Problema Posible causa Soluciones
La placat no se enciende o no funciona.	La placat no está connectada a un su-ministro electrico o está mal conec-tada.	Compruebe si la placat se ha connecta-do correctamente a la red electrica.
Ha saltado elfuse. Asegúrese de que elfuse es la cau-		sa del fallo de functiornamento. Si el fu-sible se funde repetidamente, consulte a un electricistaequalificado.
No ha ajustado la temperatura antes de que transcurran 10segundos.		Vuelva a encenderla placayajuste elnivel de calor en menos de 10 segun-dos.
Ha pulsado 2o más sensores almismo tiempo.		Toque solo un sensor.
Hay agua o grasa en el panel de control.		Limpie el panel de control.
Se emite una senal acústica y laplaça se apaga.Se emite una senal acústica cuando laplaça se apaga.		Ha colocado uno o variousensores. Retire el objeto de los sensores.
Laplaça se apaga. Ha colocado algo sobre el sensor①.		Retire el objerto del sensor.
Elindicadorde calorresidual no se enciende.	La zona no está caliente porque hafuncionado poco tiempo o el sensorestá dañado.	Si la zona ha的功能ado el tiempo su-ficiente como para estar caliente, consulte con el centro de servicios autorizado.
El valor de la potenciavaría entre dos niveles.	Gestiónde energia está en funciónamIENTo.	Consulte "Uso diario".
Los sensoresse calientan. Elutensilio de cocinaesdemasiado grande o está colocado demasiadocerca de losmandos.		Coloque los utensilios de cocina gran-des en las zonas traseras si es posi-ble.
Lse enciende.	Dispositivo de sécuritépara niños o Bloqueo está en functiarniento.	Consulte "Uso diario".
Fse enciende.	No hay ningún utensilio de cocinasobre la zona.	Ponga un recipientete sobre la zona.
Elutensilio de cocinaocubre lacruz/el cuadrado.		Cubra porcompletolacruz/el cuadrawo.
Elutensilio de cocinaonse adeca-do.		Utilice utensilios de cocinaadecuados.Consulte"Consejos".

Problema Posible causa Solución

El diámetro de la base del utensilio de cocina esblemado(PC)para la zona.		Utilice el utensilio de cocina con las dimeniones adecuadas.Consulte "Da-tos tícnicos".
E y un número se encienden.	Se ha producido un error en lapla-ca.	Apane lapla y vuelva a encenderlauponés de 30segundos. Si vuela aparecer,desconecte lapla dcocción de la red electrónica. Espere 30segundos antes de volver a conectarlapla. Si el problema continúa,pongase en contacto con el Centro de ser-vicio tícnico.
Se oye un pitido constante. La connexióneléctrica no es correcta. Desconnecte lapla de cocción de lared electrónica. Pida a un electricistaqualificado que compruebe la instalación.

8.2 Si no encuentra una solución...

Si no logra subsanar el problema, póngase en contacto con su distribuidor o un centro de servicios técnico. Facilite los datos de la placa de características. Indique también el número de tres dígitos de la vitrocerámica (se encuentra en la esquina de la superficie del cristal) y aparece un mensaje de error.

Asegúrese de que manipula la placa correctamente. De lo contrario, el técnico de servicio o el distribuidor facturarán la reparación efectuada, incluso durante el periodo de garantía. La información sobre el periodo de garantía y los centros de servicio autorizados figuran en el folleto de garantía.

9. DATOS TÉCNICOS

9.1 Placa de datos técnicos

Modelo ZITN641K Número de producto (PNC) 949 492 417 01

Tipo 63B4A00AA 220-240V/400V 2N 50-60Hz

Inducción 6.6 kW Hecho en Rumanía

N.º de serie: 6.6 kW

ZANUSSI

9.2 Especificaciones de la zona de cocción

Zona de coccción Potencia nominal (ajuste de calor max.) [W]		PowerBoost [W] PowerBoost duración maximal [min]	Diámetro del utensilio de cocima [mm]
Anterior izquierda 2300 2800 10 180 - 210
Posterior izquierda 1200 -		-	125 - 145
Anterior derecha	1200 1800 4	125 - 145
Posterior derecha	1800 -	-	145 - 180

La potencia de las zonas de cocción puede variar ligeramente de los datos de la tabla. Cambia con el material y las medidas del utensilio.

Para obtener líneas de cocción óptimas, utilice recipientes de diámetro inferior al indicado en la tabla.

10. EFICACIA ENERGÉTICA

10.1 Información del producto*

Identificación del modelo ZITN641K

Tipo de placa Placa empotrada
Número de zonas de coccción 4
Tecnología de calentimiento Inducción
Diámetro de las zonas de coccción circulares (Ø) Anterior izquierda		21 cm
	Posterior izquierda	14,5 cm
	Anterior derecha	14,5 cm
	Posterior derecha	18 cm
Consumo energetico por zona de coccción (EC elec-tric cooking)	Anterior izquierda	190,1 Wh/kg
	Posterior izquierda	181,0 Wh/kg
	Anterior derecha	180,1 Wh/kg
	Posterior derecha	183,8 Wh/kg
Consumo energetico de la placa de coccción (EC electric hob) 183,8 Wh/kg

• Para la Unión Europea, de conformidad con EU 66/2014. Para Bielorrusia, de conformidad con la STB 2477-2017, Anexo A. Para Ucrania, de conformidad con la 742/2019. EN 60350-2 - Aparatos electrodomésticos: encimeras eléctricas - Parte 2: Placas - Métodos de medición del rendimiento

10.2 Ahorro de energía

Estos consejos la ayudan a ahorrar energía al cocinar cada día.

• Cuando caliente agua, utilice solo la cantidad que necesite.
• En la medida de lo posible, cocine siempre con los utensilios de cocina tapados.
• Coloque el utensilio de comida sobre la zona de cocción antes de encenderla.
• Coloque los utensilios de cocina pequeños en zonas de cocción adecuadas.
• Coloque el utensilio de cocina directamente en el centro de la zona de cocción.
• Utilice el calor residual para mantener calientes los alimentos o derretirlos.

11. ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos

de aparatos eléctricos y electrónicos. No deseche los aparatos marcados con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de

reciclaje local o póngase en contacto con su oficina municipal.

WWW.ZANUSSI.COM/SHOP
