Tipo de produto	Placa de cozinha por indução embutível
Marca	Zanussi
Modelo	ZITN641K
Alimentação elétrica	220-240 V / 400 V 2N, 50-60 Hz
Potência total	6.6 kW
Número de zonas de cozinha	4 zonas por indução
Diâmetros das zonas	Esquerda frontal: 21,0 cm; Esquerda traseira: 14,5 cm; Direita frontal: 14,5 cm; Direita traseira: 18,0 cm
PowerBoost	Sim, nas zonas frontal esquerda (2800 W) e frontal direita (1800 W)
Gestão da alimentação	Distribuição automática de potência entre as zonas, limite de 3300 W por fase
Desligamento automático	Sim, conforme o nível de cozinha (de 1,5 h a 6 h)
Bloqueio dos comandos	Sim, função Teclas Bloqueio.
Dispositivo de segurança infantil	Sim, bloqueio dos comandos por pressão prolongada
Indicador de calor residual	Sim, exibição H
Material da superfície	Vitrocerâmica
Tipos de recipientes compatíveis	Ferro fundido, aço, aço esmaltado, aço inoxidável, fundo multicamadas
Manutenção e limpeza	Limpeza após cada utilização com um raspador especial e um produto não abrasivo; eliminar imediatamente o plástico derretido e o açúcar
Segurança	Desligamento automático, bloqueio, segurança infantil, deteção de recipiente (exibição F)
Serviço pós-venda	Peças originais recomendadas, contacto SAV autorizado
Informações gerais	Fabricado na Roménia; PNC 949 492 417 01; Tipo 63 B4A 00 AA

Perguntas frequentes - ZITN641K ZANUSSI

Por que a placa de cozinha não liga?

Verifique se a placa está corretamente ligada e se o fusível não disparou. Se o problema persistir, contacte um eletricista qualificado.

Como ativar o PowerBoost numa zona de cozinha?

Selecione primeiro a zona de cozinha, ajuste o nível máximo de cozinha e, em seguida, prima a tecla sensível até que P seja exibido. A função dura no máximo 10 minutos (zona frontal esquerda) ou 4 minutos (zona frontal direita).

Como bloquear os comandos para evitar uso involuntário?

Pode usar o Dispositivo de segurança infantil: ligue a placa, não ajuste nenhum nível, prima a tecla sensível durante 4 segundos até que L seja exibido. Desligue a placa para ativar a função. Para um bloqueio temporário durante a cozinha, use a função Teclas Bloqueio premindo a tecla após ajustar o nível.

O que significa a exibição 'F' numa zona de cozinha?

A exibição F indica que nenhum recipiente é detetado na zona, que o recipiente não é adequado para indução ou que o diâmetro é muito pequeno. Coloque um recipiente compatível e certifique-se de que cobre a cruz da zona.

O que fazer se um código de erro 'E' seguido de um número for exibido?

Desligue a placa, aguarde 30 segundos e volte a ligar. Se o código reaparecer, desligue a placa da tomada durante 30 segundos e volte a ligar. Se o problema persistir, contacte o serviço pós-venda autorizado.

Que tipos de panelas posso usar nesta placa de indução?

Use recipientes em ferro fundido, aço, aço esmaltado, aço inoxidável ou fundo multicamadas (homologado). Verifique se um íman adere ao fundo. Evite alumínio, cobre, vidro e cerâmica.

Como limpar a placa de cozinha em vitrocerâmica?

Use um raspador especial para remover imediatamente os resíduos de plástico ou açúcar. Em seguida, limpe com um pano húmido e um detergente não abrasivo, e seque. Para vestígios de calcário, use uma solução de água e vinagre.

Por que ouço ruídos (estalos, assobios) durante a cozinha?

Esses ruídos são normais: estalo para recipientes multicamadas, assobio em potência elevada, zumbido do ventilador. Não indicam mau funcionamento.

Como economizar energia com esta placa de cozinha?

Use tampas, aqueça apenas a água necessária, coloque os recipientes no centro das zonas e aproveite o calor residual para manter os alimentos quentes.

O que fazer se um sinal sonoro soar e a placa desligar?

Isso acontece se um objeto for colocado nas teclas sensíveis por mais de 10 segundos. Remova o objeto e limpe o painel de comando. Reinicie a placa e ajuste o nível de cozinha dentro de 10 segundos.

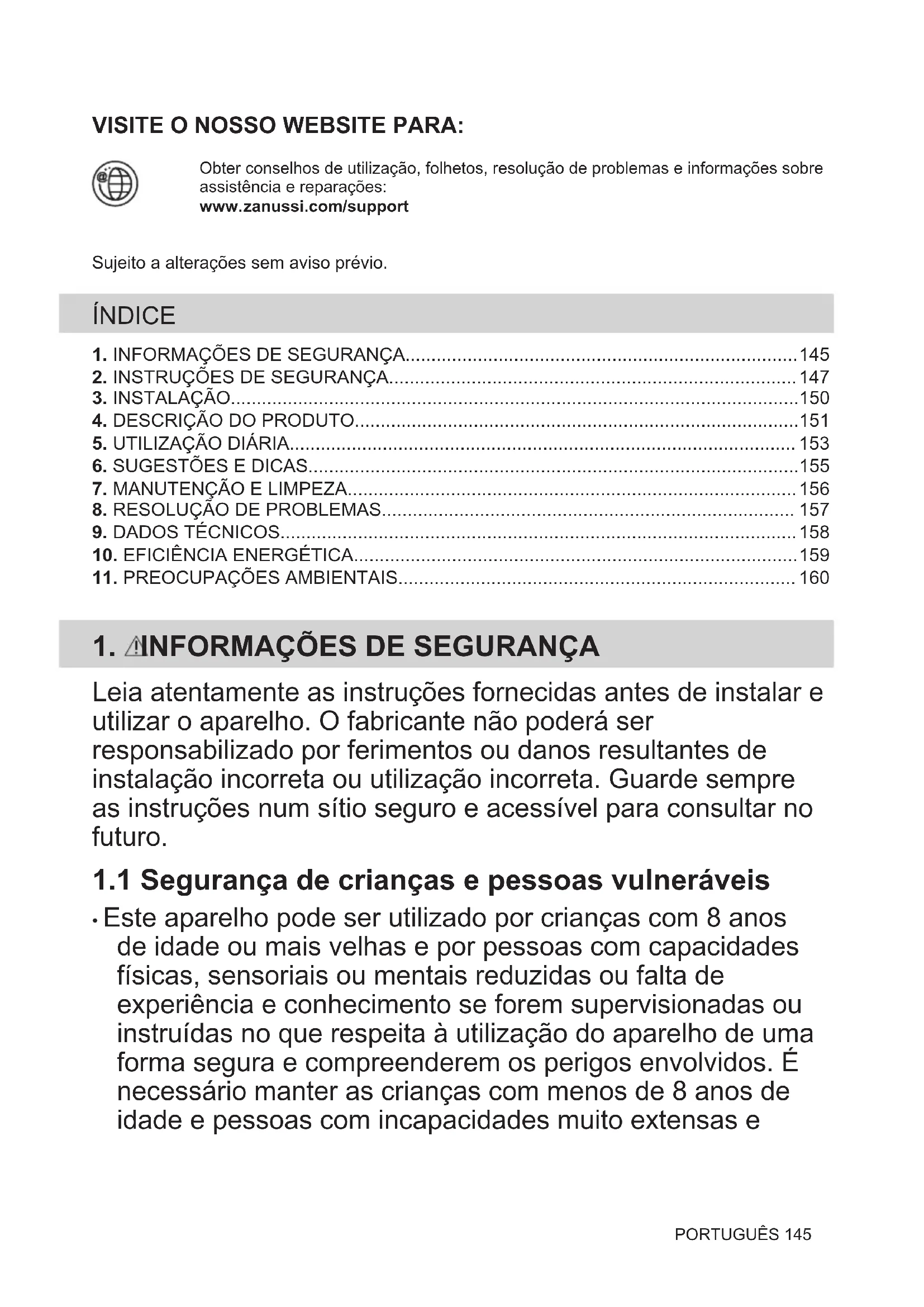

MANUAL DE UTILIZADOR ZITN641K ZANUSSI

7.1 Informações gerais

Obtenha conselhos de utilização, folhetos, resolução de problemas e informações sobre assistência e reparações:

Sujeito a alterações sem aviso prévio.

ÍNDICE

1. INFORMAÇÕES DE SEGURANÇA 145
2. INSTRUÇÕES DE SEGURANÇA 147
3. INSTALAÇÃO 150 4. DESCRIÇÃO DO PRODUTO 151
4. UTILIZAÇÃO DIÁRIA 153 6. SUGESTÕES E DICAS 155 7. MANUTENÇÃO E LIMPEZA 156
5. RESOLUÇÃO DE PROBLEMAS 157 9. DADOS TÉCNICOS 158
6. EFICIÊNCIA ENERGÉTICA 159
7. PREOCUPAÇÕES AMBIENTAIS 160

1. INFORMAÇÕES DE SEGURANÇA

Leia atentamente as instruções fornecidas antes de instalar e utilizar o aparelho. O fabricante não pode ser responsabilizado por ferimentos ou danos resultantes de instalação incorreta ou utilização incorreta. Guarde sempre as instruções num local seguro e acessível para consultar no futuro.

1.1 Segurança de crianças e pessoas vulneráveis

• Este aparelho pode ser utilizado por crianças com 8 anos de idade ou mais velhas e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas no que respeita à utilização do aparelho de uma forma segura e compreenderem os perigos envolvidos. É necessário manter as crianças com menos de 8 anos de idade e pessoas com incapacidades muito extensas e

complexas afastadas do aparelho, a menos que sejam constantemente vigiadas.

• As crianças devem ser vigiadas para garantir que não brincam com o aparelho.
• Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-os de forma apropriada.
• AVISO: Mantenha as crianças e os animais domésticos afastados do forno quando este estiver a funcionar ou a arrefecer. As partes acessíveis ficam quentes durante a utilização.
• Se o aparelho tiver um dispositivo de segurança para crianças, recomendamos que o ative.
• A limpeza e a manutenção básica do aparelho não devem ser efetuadas por crianças sem supervisão.

1.2 Segurança geral

• AVISO: O forno e as partes acessíveis ficam quentes durante a utilização. Deve ter cuidado para não tocar nas resistências de aquecimento.
• AVISO: Deixar cozinhados com gorduras ou óleos num aparelho sem vigilância pode ser perigoso e resultar em incêndio.
• NUNCA tente extinguir um incêndio com água. Em vez disso, desligue o aparelho e cubra as chamas, por exemplo, com uma tampa de tacho ou uma manta de incêndio.
• AVISO: O aparelho não pode ser alimentado através de um dispositivo de comutação externo, como um temporizador, nem pode ser ligado a um circuito que é ligado e desligado regularmente pelo fornecedor de eletricidade.
• CUIDADO: O processo de cozedura tem de ser supervisionado. Um processo de cozedura de curta duração tem de ser supervisionado continuamente.
• AVISO: Perigo de incêndio: Não coloque objetos sobre as zonas de aquecimento.
• Os objetos metálicos como facas, garfos, colheres e tampas de tacho não devem ser colocados na superfície da placa porque podem ficar quentes.
• Não utilize o aparelho antes de o instalar na estrutura de encastre.
• Não utilize um aparelho de limpeza a vapor para limpar o aparelho.
• Após a utilização, desligue a placa no respetivo comando e não confie apenas no detetor de recipientes.
• Se a superfície de vitrocerâmica/vidro apresentar alguma fenda, desative o aparelho e desligue a ficha da tomada elétrica. Se o aparelho estiver ligado à rede elétrica diretamente numa caixa de derivação, desligue o disjuntor no quadro elétrico para desligar o aparelho da alimentação elétrica. Em todo o caso, contacte o Centro de Assistência Técnica Autorizado.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante, por um agente de assistência autorizado ou por uma pessoa qualificada, para evitar perigos.
• AVISO: Utilize apenas proteções de placa que tenham sido concebidas pelo fabricante do aparelho de cozinha ou recomendadas pelo fabricante do aparelho nas instruções de utilização, bem como as proteções de placa já incorporadas no aparelho, caso existam. A utilização de proteções impróprias pode causar acidentes.

2. INSTRUÇÕES DE SEGURANÇA

2.1 Instalação

AVISO!

A instalação deste aparelho tem de ser efetuada por uma pessoa qualificada.

AVISO!

Risco de ferimentos ou danos no aparelho.

• Retire a embalagem toda.
• Não instale nem utilize o aparelho se estiver danificado.
• Siga as instruções de instalação fornecidas com o aparelho.
• Respeite as distâncias mínimas relativamente a outros aparelhos e unidades.
• Tenha sempre cuidado ao deslocar o aparelho, pois ele é pesado. Utilize

sempre luvas de proteção e calçado fechado.

• Vede as superfícies cortadas com um vedante para impedir que a humidade cause dilatações.
• Proteja a parte inferior do aparelho contra o vapor e a humidade.
• Não instale o aparelho perto de uma porta ou por baixo de uma janela. Tal evita que a abertura de portas ou janelas faça cair algum tacho quente do aparelho.
• Os aparelhos possuem ventoinhas de arrefecimento na parte inferior.
• Se o aparelho for instalado por cima de uma gaveta:
• Não guarde folhas de papel ou objetos soltos que possam ser sugados, porque pode danificar as ventoinhas de arrefecimento ou reduzir a eficiência do sistema de arrefecimento.
• Mantenha uma distância mínima de 2 cm entre a parte inferior do aparelho e os objetos que forem guardados na gaveta.
• Retire quaisquer painéis separadores instalados no armário abaixo do aparelho.

2.2 Ligação elétrica

AVISO!

Risco de incêndio e choque elétrico.

• Todas as ligações elétricas devem ser efectuadas por um electricista qualificado.
• O aparelho tem de ficar ligado à terra.
• Antes de efectuar qualquer operação de manutenção, certifique-se de que o aparelho está desligado da corrente elétrica.
• Certifique-se de que os parâmetros indicados na placa de características são compatíveis com as características da alimentação elétrica.
• Certifique-se de que o aparelho é instalado correctamente. Ligações de cabo de alimentação e ficha (se aplicável) soltas ou incorrectas podem provocar o sobreaquecimento dos terminais.
• Utilize um cabo de alimentação elétrica adequado.
• Não permita que o cabo de alimentação fique enredado.
• Certifique-se de que a proteção contra choque é instalada.
• Utilize a abraçadeira de fixação para libertar tensão do cabo.
• Não permita que o cabo e a ficha de alimentação (se aplicável) entrem em contacto com partes quentes do aparelho ou com algo tacho quente quando ligar o aparelho a uma tomada próxima.
• Não utilize adaptadores de tomadas duplas ou triplas, nem cabos de extensão.
• Certifique-se de que não cause danos na ficha (se aplicável) e no cabo de alimentação. Contacte um Centro de Assistência Técnica Autorizado ou um eletricista para substituir o cabo de alimentação se estiver danificado.
• As proteções contra choques elétricos das peças isoladas e não isoladas devem estar fixas de modo a não poderem ser retiradas sem ferramentas.
• Ligue a ficha à tomada elétrica apenas no final da instalação. Certifique-se de que a ficha fica acessível após a instalação.
• Se a tomada elétrica estiver solta, não ligue a ficha.
• Não puxe o cabo de alimentação para desligar o aparelho. Puxe sempre a ficha. Disjuntores de proteção, fusíveis (os fusíveis de rosca devem ser retirados do suporte), diferenciais e contatores.
• A instalação elétrica deve possuir um dispositivo de isolamento que lhe permita desligar o aparelho da corrente elétrica em todos os polos. O dispositivo de isolamento deve ter uma abertura de contacto com uma largura mínima de 3 mm.

2.3 Utilização

AVISO!

Risco de ferimentos, queimaduras e choque elétrico.

• Retire todo o material de embalagem, etiquetas e película protetora (se aplicável) antes da primeira utilização.
• Este aparelho destina-se apenas a uso doméstico (interior).
• Não altere as especificações deste aparelho.
• Certifique-se de que as aberturas de ventilação não ficam obstruídas.
• Não deixe o aparelho sem vigilância durante o funcionamento.
• Desligue a zona de aquecimento antes de cada utilização.
• Não confie apenas no detetor de tachos.
• Não coloque talheres ou tampas de panelas sobre as zonas de aquecimento. Podem ficar quentes.
• Não utilize o aparelho com as mãos molhadas ou quando ele estiver em contacto com água.
• Não utilize o aparelho como superfície de trabalho ou armazenamento.
• Se a superfície do aparelho apresentar fissuras, desligue-o imediatamente da corrente elétrica. Isto evita choque elétrico.
• Os utilizadores portadores de pacemaker devem manter-se a mais de 30 cm de distância das zonas de indução quando o aparelho funciona.
• Quando colocar alimentos em óleo quente, o óleo pode salpicar.

AVISO!

Risco de incêndio e explosão

• As gorduras e os óleos podem libertar vapores inflamáveis quando aquecidos. Mantenha as chamas e os objetos quentes afastados das gorduras e dos óleos quando cozinhar com eles.
• Os vapores libertados pelo óleo muito quente podem causar combustão espontânea.
• O óleo usado, que pode conter restos de alimentos, pode causar incêndio a uma temperatura inferior à do óleo utilizado pela primeira vez.
• Não coloque produtos inflamáveis, nem objetos molhados com produtos inflamáveis, no interior, perto ou em cima do aparelho.

AVISO!

Risco de danos no aparelho.

• Não coloque nenhum tacho quente sobre o painel de comandos.
• Não coloque uma tampa de panela quente na superfície de vidro da placa.
• Não deixe que os tachos fervam até ficarem sem água.
• Tenha cuidado e não permita que algo, um objeto ou tacho, caia sobre o aparelho. A superfície pode ficar danificada.
• Não ative zonas de aquecimento com um tacho vazio ou sem tacho.
• Não coloque folha de alumínio no aparelho.
• Os tachos de ferro fundido ou alumínio ou que tenham a base danificada podem riscar o vidro ou a vitrocerâmica. Levante sempre os tachos quando precisar de os deslocar sobre a placa.
• Este aparelho serve apenas para cozinhar. Não pode ser usado para outras funções como, por exemplo, aquecimento de divisões.

2.4 Manutenção e limpeza

• Limpe o aparelho com regularidade para evitar que o material da superfície se deteriore.
• Antes de limpar o aparelho, desligue-o e deixe-o arrefecer.
• Não utilize jatos de água ou vapor para limpar o aparelho.
• Limpe o aparelho com um pano macio e húmido. Utilize apenas detergentes neutros. Não utilize produtos abrasivos, esfregões, solventes ou objetos metálicos.

2.5 Assistência Técnica

• Contacte o Centro de Assistência Técnica Autorizado se for necessário reparar o aparelho. Utilize apenas peças sobressalentes originais.
• Relativamente à(s) lâmpada(s) no interior deste produto e às lâmpadas sobressalentes vendidas separadamente: Estas lâmpadas destinam-se a suportar condições físicas extremas em eletrodomésticos, tais como temperatura, vibração, humidade, ou destinam-se a sinalizar informação relativamente ao estado operacional do aparelho. Não se destinam a ser utilizadas em outras aplicações e não se adequam à iluminação de espaços domésticos.

2.6 Eliminação

AVISO!

Risco de ferimentos ou asfixia.

• Contacte a sua autoridade municipal para saber como descartar o aparelho corretamente.
• Desligue o aparelho da alimentação elétrica.

Corte o cabo de alimentação elétrica do aparelho e elimine-o.

3. INSTALAÇÃO

AVISO!

Consulte os capítulos relativos à segurança.

3.1 Antes da instalação

Antes de instalar a placa, anote aqui as seguintes informações que pode ver na placa de características. A placa de características encontra-se na parte inferior da placa.

Número de série

3.2 Placas encastradas

Utilize as placas de encastrar apenas após a sua montagem em móveis de encastre ou superfícies de trabalho que cumpram as normas aplicáveis.

superfícies de trabalho que cumpram as normas aplicáveis.

A placa é fornecida com um cabo de ligação.

• A placa é fornecida com um cabo de ligação.
• Para substituir o cabo de alimentação, se estiver danificado, utilize um cabo do tipo: H05V2V2-F que suporta temperaturas de 90°C ou superiores. Contacte um Centro de Assistência Técnica Autorizado. O cabo de ligação só deve ser substituído por um eletricista qualificado.

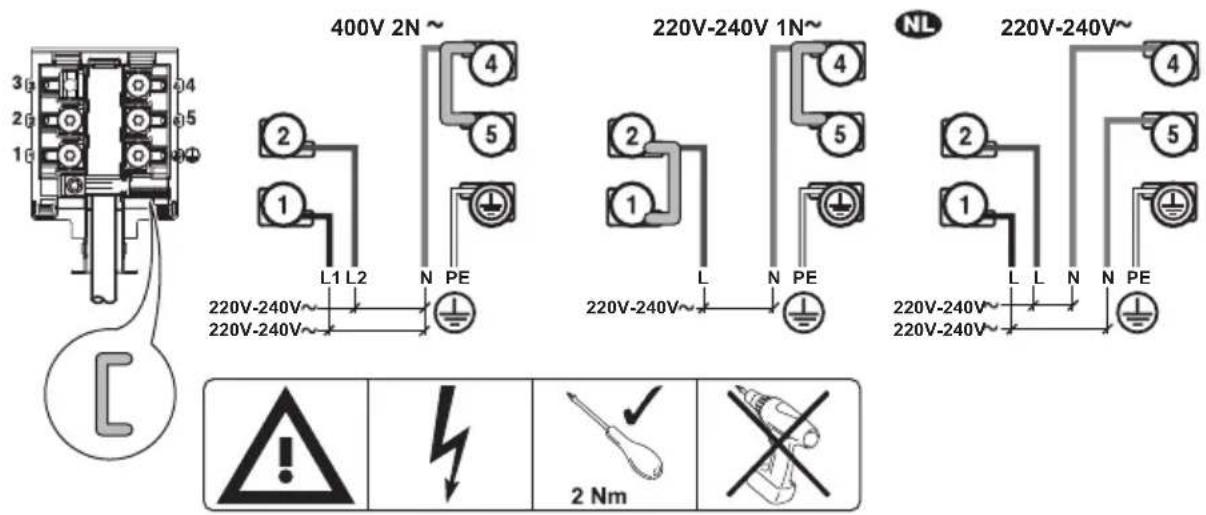

3.4 Diagrama de ligações

Insira os shunts entre os parafusos conforme exibido.

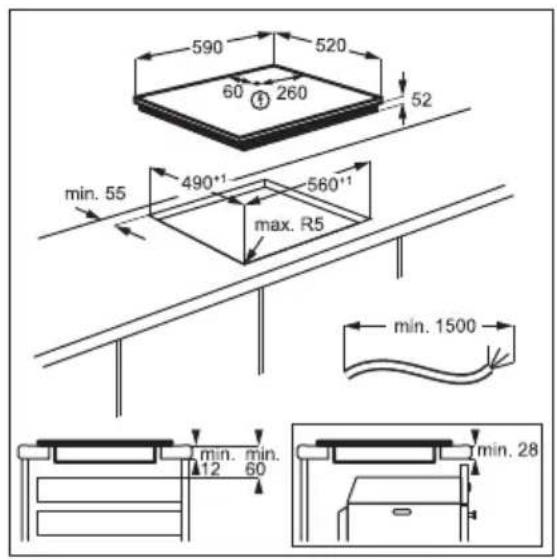

3.5 Montagem

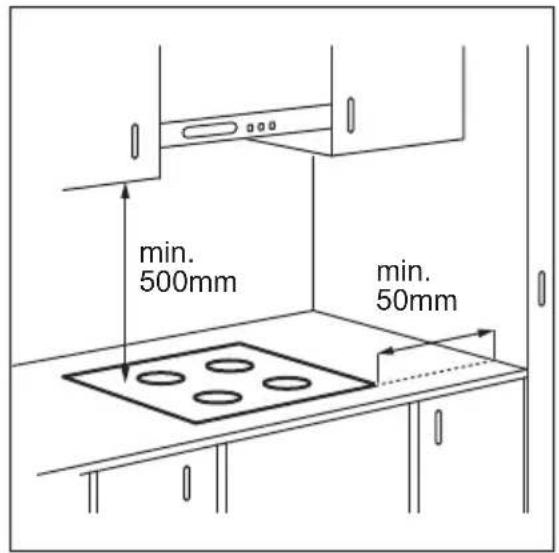

Se instalar a placa debaixo de um exaustor, consulte as instruções de instalação do exaustor, para saber qual é a distância mínima entre os aparelhos.

Se o aparelho estiver instalado acima de uma gaveta, a ventilação da placa pode aquecer os artigos guardados na gaveta durante o processo de cozedura.

4. DESCRIÇÃO DO PRODUTO

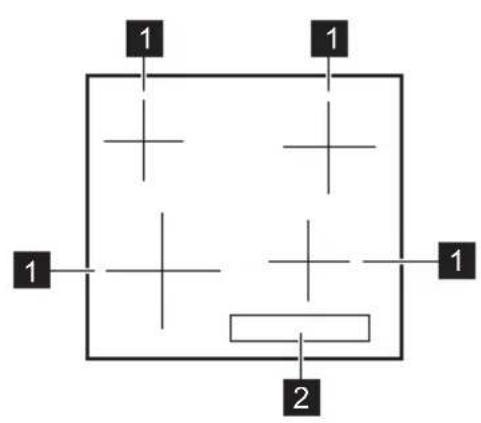

4.1 Disposição da superfície de confecção

1 Zona de aquecimento de indução 2 Painel de comandos

4.2 Disposição do painel de comandos

Utilize os campos do sensor para controlar o aparelho. Os visores, indicadores e sons indicam as funções que estão em funcionamento.

	Campo do sen-sor	Função Comentário
1	①	ON/OFF Para activar e desactivar a plac.
2	#	Bloquear / Dispositivo de seguran- Para bloquear/desbloquear o pailen de comandos.ça para crianças
3	#	- Para selecciónar a zona de cozedura.
4	- Indicador do grau de cozedura Para indicar o grau de cozedura.
5	+/-	- Para selecciónar o grau de cozedura.

Visor Do ciclo
0	A zona de confecção está desativada.
1-9	A zona de confecção está"Ativada."
P	PowerBoost ativo.
E+dígito	Existe uma anomalia.
H	Uma zona de confecçãoalready está quente (calor residual).
L	Bloquear / Dispositivo de segurar para crianças funciona.
F	O tacho não é adequado, é demasiado muito ou não há tacho na zona de confecção.
-	Desativação automática ativo.

Enquanto o indicador estiver aceso, existe o risco de queimaduras devido ao calor residual.

As zonas de aquecimento de indução produzem o calor necessário para cozinhar diretamente na base dos tachos. A vitrocerâmica é aquecida pelo calor do tacho.

O indicador acende-se quando uma zona de aquecimento está quente.

O indicador também pode acender-se: - para as zonas de aquecimento adjacentes, mesmo que não as esteja a usar, - quando um tacho quente é colocado numa zona de aquecimento fria, - quando a placa está desativada mas a zona de aquecimento não está quente. O indicador desaparece quando a zona de aquecimento tiver arrefecido.

5. UTILIZAÇÃO DIÁRIA

AVISO!

Consulte os capítulos relativos à segurança.

5.1 Ativar/desativar

Toque em durante 1 segundo para ativar ou desativar a placa.

5.2 Desativação automática

A função desativa automaticamente a placa nas seguintes situações:

• Quando todas as zonas de cozedura estão desativadas,
• Quando, após a ativação da placa, não é definido qualquer grau de cozedura,
• Quando ocorrer um derrame ou quando for colocado algum objeto sobre o painel de comandos durante mais de 10 segundos (tacho, pano, etc.). É emitido um sinal sonoro e a placa desativa-se. Retire o objeto ou limpe o painel de comandos.
• Quando a placa ficar demasiado quente (por exemplo, quando uma panela ferve até ficar sem água). Permita que a zona de cozedura arrefeça antes de utilizar novamente a placa.
• Quando utiliza tachos incorretos. O símbolo acende-se e a zona de cozedura é automaticamente desativada antes de 2 horas.
• Quando não desativa uma zona de cozedura nem altera o grau de cozedura. Após algum tempo, a indicação acende-se e a placa desativa-se.

Relação entre o grau de cozedura e o tempo ao fim do qual a placa se desativa:

Grau de confeção A placa desativa-se às vezes.

1-2

6 horas

3-45 horas

54 horas

Grau de confecção A placa desativa-se às vezes.

6-91.5 horas

5.3 SELECIONAR a zona de cozedura

Pode utilizar a zona posterior esquerda para preparar café. Certifique-se de que utiliza uma cafeteira adequada para placas de indução.

5.4 Grau de cozedura

Toque em para aumentar o grau de cozedura. Toque em para diminuir o grau de cozedura. Toque em ± simultaneamente para desativar a zona de cozedura.

5.5 PowerBoost

Esta função disponibiliza mais potência para as zonas de confeção de indução. A função pode ser ativada para uma zona de confeção de indução apenas por um curto período de tempo. Após esse tempo, a zona de confeção de indução muda automaticamente para o grau de aquecimento mais elevado.

Para ativar a função para uma zona de cozedura: em primeiro lugar defina a zona de cozedura e, de seguida, defina a definição máxima de aquecimento. Toque em até que acenda.

Para desativar a função: toque em

5.6 Bloquear

É possível bloquear o painel de comandos com zonas de confeção a funcionar. Isto impede uma alteração acidental da definição de aquecimento.

Comece por definir o grau de aquecimento.

Para ativar a função: toque em e mantenha durante 4 segundos.

Para desativar a função: toque em e mantenha durante 4 segundos. No mostrador apareça a definição de aquecimento anterior.

Quando desativar a placa, também desativará esta função.

5.7 Dispositivo de segurança para crianças

Esta função evita o funcionamento acidental da placa.

Para ativar a função: ative a placa com ①. Não defina nenhum grau de aquecimento.

Toque em e mantenha durante 4 segundos. O indicador acende. Desative a placa com ①.

Para desativar a função: ative a placa com ①.

①. Não defina nenhum grau de aquecimento. Toque em e mantenha durante 4 segundos. O indicador acende. Desative a placa com ①.

Para desativar a função por apenas um período de confeção: ative a placa com ①.

O indicador acende. Toque em e mantenha durante 4 segundos. Defina o grau de aquecimento em menos de 10 segundos. Pode utilizar a placa. Quando desativar a placa com ①, a função fica novamente ativa.

5.8 Gestão de potência

Se várias zonas estiverem ativas e a potência consumida exceder a limitação da

alimentação elétrica, esta função divide a potência disponível entre todas as zonas de cozedura. A placa controla as definições de aquecimento para proteger os fusíveis da instalação doméstica.

• As zonas de cozedura estão agrupadas de acordo com a posição e o número de fases da placa. O limite máximo de energia elétrica de cada fase é de (3300 W). Se a placa atingir o limite da potência máxima disponível (consulte a placa de classificação), a potência das zonas de cozedura será automaticamente reduzida.
• A definição de aquecimento da última zona de cozedura selecionada é sempre prioritária. A potência restante está dividida entre as zonas de cozedura anteriormente ativadas, por ordem inversa à seleção.
• A definição de aquecimento das zonas cuja potência foi reduzida alterna entre a definição de aquecimento inicialmente selecionada e a definição de aquecimento reduzido.
• Aguarde até que o visor pare de piscar ou reduza a definição de aquecimento da última zona de cozedura selecionada. As zonas de cozedura continuarão a funcionar com a definição de aquecimento reduzida. Se necessário, altere as definições de aquecimento das zonas de cozedura.

Consulte a ilustração para ver as combinações possíveis em que a potência pode ser distribuída entre as zonas de cozedura.

6. SUGESTÕES E DICAS

AVISO!

Consulte os capítulos relativos à segurança.

6.1 Tachos

Nas zonas de cozedura de indução, um campo eletromagnético forte cria calor rapidamente no tacho.

Utilize as zonas de cozedura de indução com tachos adequados.

• A base do tacho deve ser o mais espessa e plana possível.
• Certifique-se de que os fundos estão limpos e secos antes de os colocar na superfície da placa.
• Para fazer riscos, não deslize ou esfregue o recipiente no vidro cerâmico. Material do tacho
• correto: ferro fundido, aço, aço esmaltado, aço inoxidável, fundo de multicamadas (com uma marca correta de um fabricante).
• incorreto: alumínio, cobre, latão, vidro, cerâmica, porcelana.

Os tachos são adequados para uma placa de indução se:

• a água ferver muito rapidamente numa zona de cozedura definida para o nível de cozedura mais elevado.
• um íman puxa a base do tacho. Dimensões dos tachos
• As zonas de cozedura de indução adaptam-se automaticamente à dimensão da base do tacho.
• A eficiência da zona de cozedura está relacionada com o diâmetro do tacho. Um tacho que tenha um diâmetro inferior ao mínimo indicado recebe apenas uma parte da potência gerada pela zona de cozedura.
• Por motivos de segurança e resultados de cozedura ideais, não utilize um tacho maior do que o indicado na "Especificação das zonas de cozedura". Evite manter o tacho perto do painel de comandos durante a sessão de cozedura. Isso pode afetar o funcionamento do painel de comandos ou ativar acidentalmente as funções da placa.

Consulte os "Dados Técnicos".

6.2 Ruídos durante o funcionamento

Se ouvir:

• estalidos: o tacho é feito de diferentes materiais (construção multicamadas). assobio: está a utilizar a zona de cozedura com um nível elevado de potência e o tacho tem materiais diferentes (construção multicamadas).
• zumbido: está a utilizar um nível elevado de potência.
• cliques: ocorrem comutações elétricas.
• sibilar, zunir: a ventoinha está a funcionar. Os ruídos são normais e não indicam qualquer avaria.

6.3 Exemplos de modelos de cozinhar

A correção entre a definição de aquecimento de uma zona e o consumo de potência dessa zona de confecção não é linear. Quando a definição de aquecimento aumenta, o aumento do consumo de potência não é proporcional. Isto significa que uma zona de confecção no grau de aquecimento médio consome menos de metade da sua potência máxima.

Os dados da janela servem apenas como referência.

Grau de confeção	Utilize para: Tempo	(Sugestões)
		(min.)
U-1	Manter os alimentos cozinhados quen-tes.	conforme necessário	Coloque uma tampa no tacho.
1 - 2 Molho holandês, derreter: manteiga, chocolate, gelatina.		5 - 25 Misture regularamente.
1 - 2 Solidificar: omeletas fofas, olvos cozi-dos.		10 - 40 Cozer com a tampa.
2 - 3 Cozer arroz e pratos à base de leite em lume brando, aquecer refeições pré-cozinhas.		25 - 50 Adicione, no minimo,两大 partes de liquido para uma parte de arroz e me-xa os pratos à base de leite a meio doprocesso.
3 - 4 Cozer legumes, peixe e carne a vapor. 20 - 45 Adicione um par de colheres de soba de liquido.
4 - 5 Cozer batatas a vapor. 20 - 60 Utilize, no maior, % I de água para750 g de batatas.
4 - 5 Cozer grandes quantidades de aliment-tos, guisados e sopas.		60 - 150 Até 3 I de liquido mais os ingredientes.
6 - 7 Fritura ligeira: escalopes, cordon bleu de vitela, costeletas, rissós, salsichas, figado, roux, olvos, panquecas, so-nhos.		conforme necessário	Vire a meio do tempo.
7 - 8 Fritura intensa, batatas fritas, bifes do lombo, costeletas.		5 - 15 Vire a meio do tempo.
9 Ferverágua, cozer massa, estuar carne (goulash, jardineira), batatas bem fritas.
P	Ferver grandes quantidades de água. A função PowerBoost está ativada.

7. MANUTENÇÃO E LIMPEZA

AVISO!

Consulte os capítulos relativos à segurança.

7.1 Informações gerais

• Limpe a placa após cada utilização.
• Utilize sempre o acessório com a base limpa.
• Riscos ou manchas escuras na superfície não afetam o funcionamento da placa.
• Utilize um produto de limpeza especial adequado para a superfície da placa.
• Utilize um raspador especial para o vidro.

7.2 Limpeza da placa

• Remova imediatamente: plástico derretido, plástico, açúcar e alimentos com açúcar; caso contrário, a sujidade pode provocar danos na placa. Tenha cuidado para evitar queimaduras. Utilize um raspador especial para colocar sobre a superfície de vidro em ângulo agudo e desloque a lâmina sobre a superfície.
• Remova quando a placa tiver arrefecido o suficiente: manchas de calcário, água ou gordura e descolorações nas partes metálicas brilhantes. Limpe a placa com um pano húmido e um detergente não abrasivo. Após a limpeza, seque a placa com um pano macio.

8. RESOLUÇÃO DE PROBLEMAS

AVISO!

Consulte os capítulos relativos à segurança.

8.1 O que fazer se...

Problema Causa possível Solutação
Não consague ativar ou utilizes a plac.	A placão não está ligada à corrente eletrica ou não está corretoamente ligada.	Verifique se a placão está corretoamente ligada à corrente eletrica.
O fusível está fundido. Certifique-se de que o fusível é a cau- sa da anomalia. Se o fusível se funir diversas vezes, contacte um eletricista qualificado.
Não configure a definição de aquenci- mento durante 10 segundos.	Ative novamente a placão e define a definição de aquecimento em menos de 10 segundos.
Tocou em 2 ou mais Campos do sensor em simultâneo.	Toque em apenas um campo do sen- sor.
Há agua ou manchas de gordura no pailen de comandos.	Limpe o pailen de comandos.
É emitido um sinal acústico e a placà desativa-se. Éemitido um sinal acústico quando a placà é desativada.	Colocou alguma coisa sobre um ou mais Campos do sensor.	Retire o objecto dos Campos do sensor.
A placà desativa-se. Colocou alguma coisa sobre o cam- po do sensor ①	Retire o objecto do Campo do sensor.
O indicator de calor residual não acende.	A zona não está quente porque foi ativada abenas por pouco tempo ou o sensor está danificado.	Se a zona tiver funcionado durante tempo suficiente para ficar quente, fale com um Centro de Assistência Técni- ca Autorizada.
A definição de aquecimento alter- na entreinous niveis.	Gestão de potência funciona. Consulte "Utilização diária".
Os Campos do sensor ficamquentes.	O tacho é demasiado grande ou co- locou-o demasiado perto dos co- mandos.	Cologne tachos grandes numa das zo- nas de aquecimento de vez, se possi- vel.
L acende-se.	Dispositivo de segurança para crian-ças ou Bloquear funciona.	Consulte "Utilização diária".
F acende-se.	Não existe tacho na zona. Coloque um tacho na zona.

Problema Causa possível Solução

O tacho não cobre a cruz/o quadra-do.	Cabra totalmente a cruz ou o quadra-do.
O tacho não é adequado. Utilize tachos adequados. Consulte	"Sugestões e dicas".
O diâmetro da base do tacho é de-masiado pouco para a zona.	Utilize um tacho com as dimensores corretas. Consulte os "Dados tecnicos".
Ee um número acendem-se. A placapresenta umerro. Desative a placae ative-a novamenteapós 30 segundos. SeSe ligar no-vamente, desluege a placadacorreteelétrica. Após 30 segundos, ligue aplacanovamente. Se o problema con-tinuar, entre emcontacto com umCentro de Assistência Técnica Autori-zado.
Pode ouvir um somconstante. A ligaçāo eletrica não está correec-ta.	Desluege a placadacorreteelétrica.Peça a um elétricastqualificado queverifique a instalação.

8.2 Se não conseguir encontrar uma solução...

Se não conseguir encontrar uma solução para o problema, contacte o seu fornecedor ou um Centro de Assistência Técnica Autorizado. Indique os dados da placa de características. Indique também o documento de três letras da placa vitrocerâmica (no canto da superfície de vidro) e a mensagem de

erro aparecido. Certifique-se de que utiliza a placa corretamente. Caso contrário, a manutenção efetuada pelo Técnico de Assistência ou pelo fornecedor não será gratuita, mesmo durante o período de garantia. As informações relativas ao período de garantia e aos Centros de Assistência Técnica Autorizados encontram-se no folheto de garantia.

9. DADOS TÉCNICOS

9.1 Placa de classificação

Modelo ZITN641K PNC 949 492 417 01

Tip63B4A00AA220-240V/400V2N50-60Hz

Indução 6.6 kW Fabricado na Roménia

N.° de série 6.6 kW

ZANUSSI

9.2 Especificações das zonas de cozedura

Zona de cozedu-ra	Potência nomi-nal (configura-ção de calor máximo) [W]	PowerBoost [W]	Duração máximo [min.] de Power-Boost	Diâmetro do ta-cho [mm]
Dienteira esquerda 2300 2800 10 180 - 210
Traseira esquerda 1200 - - 125 - 145
Dienteira direita 1200 1800 4 125 - 145
Traseira direita 1800 - - 145 - 180
A potência das zonas de cozedura pode ser ligeiramente不同类型 dos dados indicados naabela. Varia consoante o material e as dimensões do tacho.			Para resultados de confecção ideais, utilize um tacho com diâmetro não superior ao indicado naabela.

10. EFICIÊNCIA ENERGÉTICA

10.1 Informação do produto*

Identificacao do modelo ZITN641K
Tipo de plac a Placa encastrada
Número de zonas de cozedura 4
Tecnologia de aquecimento Induçao
Diámetro das zonas de cozedura circulares (Ø) Dianteira esquerda		21,0 cm
	Traseira esquerda	14,5 cm
	Danteira direita	14,5 cm
	Traseira direita	18,0 cm
Consumo de energia por zona de aquecimento (EC electric cooking)	Danteira esquerda	190,1 Wh / kg
	Traseira esquerda	181,0 Wh / kg
	Danteira direita	180,1 Wh / kg
	Traseira direita	183,8 Wh / kg
Consumo de energia da plac a (EC electric hob)		183,8 Wh / kg
*Para a União Europeia em conformidade com a Diretiva EU 66/2014. Para a Bielorrússia em conformidade com a norma STB 2477-2017, Anexo A. Para Ucrânia, em conformidade com a norma 742/2019.
EN 60350-2 - Aparelhos eletricos dométricos para cozinho - Parte 2: Placas - Métodos para medir o desempenho

10.2 Poupança de energia

Pode poupar energia todos os dias se adotar as seguintes sugestões.

• Quando aquecer água, utilize apenas a quantidade necessária.
• Sempre que possível, coloque as tampas nos tachos.
• Coloque o tacho na zona de cozedura antes de a ativar.
• Coloque os tachos mais pequenos nas zonas de cozedura mais pequenas.
• Centre o tacho na zona de cozedura.
• Pode utilizar o calor residual para manter os alimentos quentes ou derreter alimentos.

11. PREOCUPAÇÕES AMBIENTAIS

Recicle os materiais que apresentam o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saúde pública através da reciclagem dos aparelhos elétricos e eletrónicos. Não elimine os

aparelhos que tenham o símbolo juntamente com os resíduos domésticos. Coloque o produto num ponto de recolha para reciclagem local ou contacte as suas autoridades municipais.

VISITE O NOSSO SITE PARA:

Encontrar conselhos sobre utilização, brochuras, informações sobre resolução de problemas, serviço e reparações:

3.2 Placas embutidas
