HASZNÁLATI ÚTMUTATÓ RRMA300 SCHEPPACH

Kezelési és biztonsági utasítások Eredeti használati utasítás

Mielőtt megkezdi az olvasást, hajtsa ki az ábrákat tartalmazó oldalt, majd ismerkedjen meg alaposan a készülék összes funkciójával.10

A terméken található szimbólumok magyarázata A kézikönyvben használt szimbólumok arra szolgálnak, hogy felhívják a gyelmet a lehetséges kockázatokra. A biztonsági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a gyelmeztetések nem hárít- ják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézkedéseket. Üzembe helyezés előtt olvassa el és vegye gyelembe a kezelési útmutatót és a bizton- sági utasításokat! Figyelmeztetés! Mielőtt felemelné, vagy bármilyen munkálatot végezne rajta, kapcsolja ki a terméket. Üzem közben kirepülő tárgyak okozta veszély áll fenn. Tartson biztonságos távolságot a terméktől, amikor üzemel. Tartsa távol a kezét és a lábát a forgó késektől. Ne üljön és ne álljon rá a termékre. Óvja a hőtől és a tűztől az akkumulátort. Óvja a víztől és a nedvességtől az akkumulátort. T 2 A Termékbiztonság

A termék megfelel a hatályos európai irányelveknek. Li-ion Ne dobja az elemeket és akkumulátorokat a háztartási hulladékba. „POWER ON/OFF“ gomb (be-/ kikapcsoló gomb) Start gomb / választó gomb (felfelé) Home gomb (visszatérés a töltőállomásra) / - választó gomb (lefelé) OK gomb PIN-kód beállítása Dátum / idő beállítása m Figyelem! A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos részeket ez a szimbólum jelöli.www.scheppach.com

Tartalomjegyzék: Oldal:

4. Rendeltetésszerű használat ...................................................... 83

5. Biztonsági utasítások ................................................................ 84

8. Felépítés / az üzembe helyezés előtt ........................................ 87

9. Üzembe helyezés / beállítások .................................................. 90

Ártalmatlanítás és újrahasznosítás ............................................ 94

15. Üzemzavarok elhárítása / hibakódok ........................................ 95

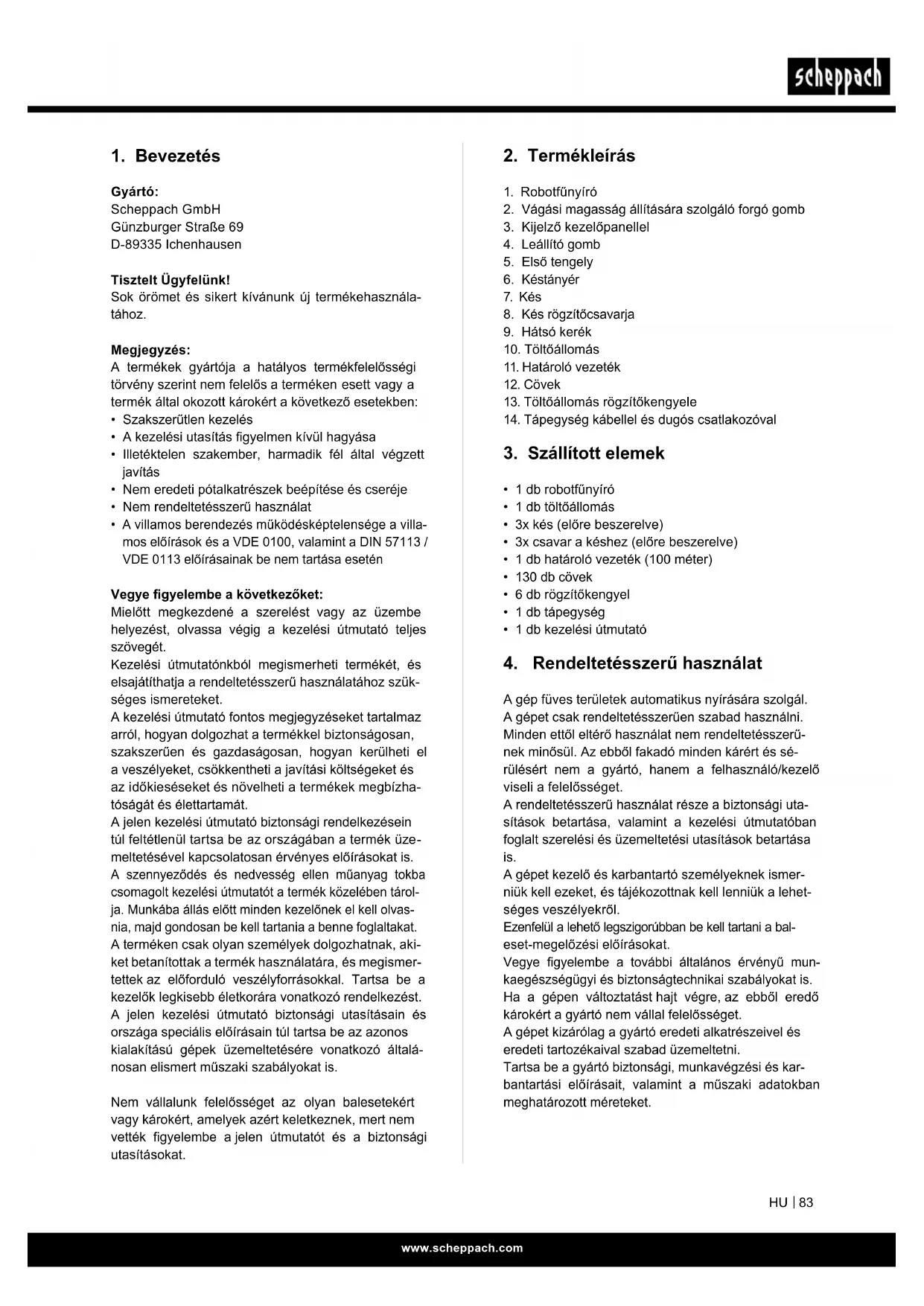

2. Vágási magasság állítására szolgáló forgó gomb

3. Kijelző kezelőpanellel

8. Kés rögzítőcsavarja

11. Határoló vezeték

13. Töltőállomás rögzítőkengyele

14. Tápegység kábellel és dugós csatlakozóval

3. Szállított elemek

• 3x kés (előre beszerelve)

• 3x csavar a késhez (előre beszerelve)

• 1 db határoló vezeték (100 méter)

• 1 db kezelési útmutató

4. Rendeltetésszerű használat

A gép füves területek automatikus nyírására szolgál. A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerű- nek minősül. Az ebből fakadó minden kárért és sé- rülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget. A rendeltetésszerű használat része a biztonsági uta- sítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is. A gépet kezelő és karbantartó személyeknek ismer- niük kell ezeket, és tájékozottnak kell lenniük a lehet- séges veszélyekről. Ezenfelül a lehető legszigorúbban be kell tartani a bal- eset-megelőzési előírásokat. Vegye gyelembe a további általános érvényű mun- kaegészségügyi és biztonságtechnikai szabályokat is. Ha a gépen változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget. A gépet kizárólag a gyártó eredeti alkatrészeivel és eredeti tartozékaival szabad üzemeltetni. Tartsa be a gyártó biztonsági, munkavégzési és kar- bantartási előírásait, valamint a műszaki adatokban meghatározott méreteket.

Gyártó: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Tisztelt Ügyfelünk! Sok örömet és sikert kívánunk új termékehasznála- tához. Megjegyzés: A termékek gyártója a hatályos termékfelelősségi törvény szerint nem felelős a terméken esett vagy a termék által okozott károkért a következő esetekben:

• Szakszerűtlen kezelés

• A kezelési utasítás gyelmen kívül hagyása

• Illetéktelen szakember, harmadik fél által végzett javítás

• Nem eredeti pótalkatrészek beépítése és cseréje

• Nem rendeltetésszerű használat

• A villamos berendezés működésképtelensége a villa- mos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén Vegye gyelembe a következőket: Mielőtt megkezdené a szerelést vagy az üzembe helyezést, olvassa végig a kezelési útmutató teljes szövegét. Kezelési útmutatónkból megismerheti termékét, és elsajátíthatja a rendeltetésszerű használatához szük- séges ismereteket. A kezelési útmutató fontos megjegyzéseket tartalmaz arról, hogyan dolgozhat a termékkel biztonságosan, szakszerűen és gazdaságosan, hogyan kerülheti el a veszélyeket, csökkentheti a javítási költségeket és az időkieséseket és növelheti a termékek megbízha- tóságát és élettartamát. A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a termék üze- meltetésével kapcsolatosan érvényes előírásokat is. A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót a termék közelében tárol- ja. Munkába állás előtt minden kezelőnek el kell olvas- nia, majd gondosan be kell tartania a benne foglaltakat. A terméken csak olyan személyek dolgozhatnak, aki- ket betanítottak a termék használatára, és megismer- tettek az előforduló veszélyforrásokkal. Tartsa be a kezelők legkisebb életkorára vonatkozó rendelkezést. A jelen kezelési útmutató biztonsági utasításain és országa speciális előírásain túl tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általá- nosan elismert műszaki szabályokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették gyelembe a jelen útmutatót és a biztonsági utasításokat.www.scheppach.com

• Kapcsolja ki a terméket ha a munkaterületen sze- mélyek, különösen ha gyerekek vagy állatok tartóz- kodnak. Javasoljuk, hogy a termék üzemeltetését olyan időszakra programozza be, amikor az adott területen nem kell aktív jelenléttel számolnia, pl. éj- szakára. Vegye gyelembe, hogy bizonyos állatok, pl. a sündisznó, éjjel aktívak. Előfordulhat, hogy a termék sérülést okoz nekik.

• Üzemeltetés közben gyermekeknek tilos a munka- területen tartózkodniuk.

• A gyermekeknek tilos a termékkel játszaniuk, üzem közben és üzemen kívül egyaránt.

• A terméket mindig kikapcsolt állapotban szállít- sa. Ne kinyújtott kézzel, hanem a testéhez szorítva szállítsa. Közben ügyeljen arra, hogy biztosan áll- jon a lábán.

• A készüléket ne szállítsa futva. Elővigyázatosan haladjon, és közben ügyeljen arra, hogy biztosan álljon a lábán.

• A termék használata közben mindig viseljen zárt lábbelit és hosszú nadrágot.

• A készüléket ne használja rossz időjárási körülmé- nyek között, különösen viharban. Villámcsapás ve- szélye áll fenn.

• Használjon 30 mA vagy annál kisebb kioldási áramerősségű hibaáram-védőkapcsolót. A hibaá- ram-védőkapcsoló használata csökkenti az áramü- tés kockázatát.

• FIGYELEM: A hosszabbító és a hálózati kábelt a munkaterületen kívül kell elvezetni, hogy meg ne sérüljön.

• A terméket csak olyan személy üzemeltetheti, tart- hatja karban és javíthatja, aki alaposan ismeri a tu- lajdonságait, és a használata során betartandó biz- tonsági utasításokat. Mielőtt használni kezdené a terméket, gondosan olvassa el a kezelési útmutatót és ismerkedjen meg

• A termék eredeti kialakításán nem engedett módo- sításokat végrehajtani. Az ilyen jellegű módosítá- sokból eredő veszélyek a végrehajtót terhelik.

• Győződjön meg arról, hogy a gyepen nem találhatók idegen tárgyak, például kövek, ágak, szerszámok vagy játékok. A pengék megsérülhetnek, ha ide- gen tárgyba ütköznek. Mielőtt elhárítaná az elaka- dás okát, mindig kapcsolja ki a terméket a POWER ON/OFF gombbal. Mielőtt ismét használatba venné a terméket, ellenőrizze, hogy nem sérült-e meg.

• Ha a termék szokatlanul rázkódni kezd, mindig kapcsolja ki a főkapcsolóval vagy a POWER ON/ OFF gombbal, és ellenőrizze, hogy nem sérült-e meg, mielőtt ismét üzembe helyezné.

• A terméket az utasítások szerint indítsa el. Ha a termék be van kapcsolva, ügyeljen arra , hogy a ke- ze és a lába ne kerüljön a forgó pengék közelébe. Tartsa távol a kezét és a lábát a termék alsó felétől.

• Soha ne érjen a veszélyes mozgó alkotóelemek- hez, pl. a késtányérhoz, mielőtt teljese leálltak vol- na az alkatrészek. Kérjük, vegye gyelembe, hogy termékeinket rendel- tetésük szerint nem kereskedelmi, kéziipari vagy ipari használatra tervezték. A termékre semmilyen garan- ciát nem vállalunk, ha kereskedelmi, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységek- hez használja.

5. Biztonsági utasítások

Általános biztonsági utasítások

• A kezelő felelős minden olyan balesetért és veszé- lyért, amely más személyeket érint vagy mások tu- lajdonát érinti.

• A készüléket nem használhatják gyermekek, va- lamint korlátozott testi, érzékelési vagy szellemi képességű személyek, akik híján vannak a kellő tapasztalatnak és tudásnak, illetve nem ismerik a gép kezelését ismertető útmutatók előírásait; mindemellett a helyben érvényes előírások korlá- tozhatják a kezelő életkorát is.

• Soha ne csatlakoztassa a tápegységet csatlako- zóaljzatra, ha sérült a dugós csatlakozó vagy a bel.

• A sérült vagy elhasználódott kábel növeli az ára- mütés kockázatát.

• Az akkumulátorokat mindig csak a mellékelt töl- tőállomáson töltse fel. A helytelen használat miatt áramütést szenvedhet, illetve túlhevülhet a készü- lék, vagy kiléphet a maró folyadék az akkumulá- torból. Ha kifolyik az elektrolit, öblítse le vízzel / semlegesítő szerrel. Ha a szemébe került, azonnal forduljon orvoshoz.

• Csak a gyártó által ajánlott eredeti akkumulátoro- kat használja. A termék biztonsága csak az ere- deti akkumulátorok használatával garantálható. Soha ne használjon olyan akkumulátorokat, me- lyek nem újratölthetők.

• A terméket le kell választani a villamos hálózatról, mielőtt kiveszi belőle az akkumulátort. Az üzemeltetésre vonatkozó biztonsági utasítá- sok

• A terméket kizárólag a gyártó által ajánlott felsze- reléssel szabad használni. Az ettől eltérő haszná- lati módok nem megengedettek. A gyártó üzemel- tetési és karbantartási utasításait pontosan be kell tartani.

• Ha a terméket közterületen használják, a munka- terület körül gyelmeztető táblákat kell elhelyezni. Ezeket a táblákat a következő felirattal kell ellátni: „Figyelmeztetés! Robotfűnyíró! Tartson távol- ságot a terméktől ! A gyermekeket felügyelni kell!”www.scheppach.com

• Ne helyezze el olyan magasságban a tápegysé- get, ahol víz alá kerülhet. Ne helyezze a talajra a tápegységet.

• Ne fedje le a tápegységet. A lecsapódó víz kárt le- het a tápegységben, ami növeli az áramütés ve- szélyét.

• Ha folyadék lép ki belőle, mossa le az akkumulá- tort vízzel / semlegesítő szerrel. m Ha a szemébe került, forduljon orvoshoz. m Ha a fűnyírót fejre állítja, előtte mindig kap- csolja ki a hálózati kapcsolót. Ha bármilyen mun- kát végez a fűnyíró alvázán, pl. megtisztítja vagy lecseréli a késeket, előtte mindig kapcsolja ki a hálózati kapcsolót. Az akkumulátorra és a töltőkészülékre vonatko- zó biztonsági utasítások m Akkumulátor és töltőkészülék Töltés előtt olvassa el az utasításokat. Győződ- jön meg arról, hogy a töltőkészülék megfelel a helyben elérhető váltóáramú hálózat feltétele- inek. Győződjön meg arról, hogy a töltőkészü- lék és az akkumulátorcsomag közötti kapcsolat megfelel az adott modellnek. A hosszabb élettar- tam és a jobb teljesítmény azáltal érhető el, ha az akkumulátor töltése során a levegő hőmérsékle- te 18 °C és 25 °C közötti. Ne töltse az akkumulá- tort 5 °C alatti vagy 40 °C feletti léghőmérsékle- ten. Ezek az utasítások azért fontosak, mert így megelőzhető az akkumulátor súlyos károsodása. m FIGYELMEZTETÉS: A lítium-ion akkumulátorok felrobbanhatnak vagy tü- zet okozhatnak, ha szétszerelik, rövidre zárják, illet- ve víznek, tűznek vagy magas hőmérsékletnek teszik ki őket. Elővigyázatosan járjon el, ne nyissa fel az akkumulá- tort, és ne tegye ki elektromos / mechanikai terhelés- nek. Az akkumulátorok tárolása során kerülje, hogy közvetlen napsugárzásnak legyenek kitéve.

• Az akkumulátort ne szedje szét, ne nyissa fel és ne aprítsa fel.

• Az akkumulátort ne zárja rövidre. Ne tárolja az ak- kumulátorokat önkényesen egy dobozba vagy ók- ba zárva, ahol kölcsönösen rövidre zárhatják egy- mást, illetve vezetőképes anyagok rövidre zárhat- ják őket.

• Ha nem használja akkumulátort, tartsa távol egyéb fémtárgyaktól, például iratfűző kapcsoktól, érmék- től, kulcsoktól, szögektől, csavaroktól és egyéb kis méretű fémtárgyaktól, melyek vezetőképes kapcso- latot létesíthetnek az akkumulátor csatlakozásai kö- zött. Ha rövidre záródnak az akkumulátor kapcsai, az égési sérüléseket vagy tüzet okozhat.

• Ne emelje fel a terméket és ne hordozza, amíg az be van kapcsolva.

• Soha ne hagyja , hogy olyan személy kezelje a ter- méket , aki nem tudja, hogyan működik és hogyan viselkedik.

• Ne hagyja, hogy a termék személynek vagy más élőlénynek ütközzön. Ha személy vagy más élő- lény kerül a termék útjába, azonnal meg kell állí- tani a gépet.

• Soha ne helyezzen semmilyen tárgyat a termék házára vagy a töltőállomásra.

• Soha ne engedje, hogy valaki a robotra üljön. So- ha ne emelje fel a robotot üzem közben a pengék ellenőrzéséhez vagy szállításhoz. Üzem közben ne dugja a kezét vagy a lábát a robot alá.

• A terméket nem szabad sérült védelemmel, késtá- nyérral vagy házzal üzemeltetni. Emellett szintén nem szabad a készüléket sérült pengékkel, csa- varokkal, anyákkal vagy kábellel üzemeltetni. Ne csatlakoztasson a készülékre sérült kábelt, és ne érjen a sérült kábelhez, mielőtt leválasztotta volna az áramellátásról.

• Ne használja a terméket, ha nem működik a PO- WER ON/OFF gomb és a STOP gomb.

• Ha nem használja, mindig kapcsolja ki a terméket az ON/OFF gombbal. A termék csak indul el, ha be van kapcsolva az ON/OFF gomb, és megadja a helyes PIN-kódot.

• Ha a használat során megsérül a hálózati kábel, nyomja meg a „STOP” gombot, hogy leállítsa a ro- botot, és húzza ki a hálózati kábelt a csatlakozóal- jzatból.

• A Scheppach nem vállal garanciát a termék teljes kompatibilitására egyéb vezeték nélküli rendsze- rekkel, mint például távvezérlőkkel, adókkal, az ál- latok számára kialakított legelők talajban vezetett elektromos kerítéseivel és hasonlókkal.

• A talajban található fémtárgyak (pl. betonvas vagy vakondháló) megállíthatják a fűnyírót. A fémtár- gyak interferenciát okozhatnak a hurokjellel, ami a fűnyíró leállásához vezethet.

• Az üzemi és tárolási hőmérséklet 5-50 °C között van. A töltés hőmérsékleti tartománya 5-45 °C kö- zött van. Ha a hőmérséklet túl magas, a termék ká- rosodhat.

• Soha ne használja és ne töltse a robotot robbanás- veszélyes és / vagy tűzveszélyes környezetben.

• Ha öntözőrendszer működik, ne használja a robotot. Ilyen esetben úgy programozza be a robotot és az öntözőrendszert, hogy ne üzemeljenek egyszerre. Ne mossa le a robotot nagynyomású mosóval, és ne merítse vízbe sem részben sem egészben, mert nem vízálló.

• Csak a gyártó által mellékelt töltőkészüléket és tápegységet használja. A szakszerűtlen haszná- lat miatt áramütést szenvedhet, illetve túlhevülhet a készülék, vagy kiléphet a maró folyadék az ak- kumulátorból.www.scheppach.com

A súlyos és halálos sérülések kockázatának elkerü- lése érdekében javasoljuk, hogy az orvosi implantá- tummal rendelkező személyek a gép használata előtt kérjék ki orvosuk és az implantátum gyártójának ta- nácsát. Fennmaradó kockázatok A gép a technika jelenlegi állása és az elismert biz- tonságtechnikai előírások szerint készült. A munka- végzés során azonban ennek ellenére is felléphetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.

• Mielőtt a beállítási és karbantartási munkákat meg- kezdené, kapcsolja ki a Start gombot és húzza ki a hálózati csatlakozót.

• Emellett fennállhatnak olyan, nem nyilvánvaló fenn- maradó kockázatok is, melyek minden elővigyáza- tosság ellenére sem szüntethetők meg.

• A fennmaradó kockázatok minimálisra csökkenthe- tők azonban a „Biztonsági utasítások”, a „Rendelte- tésszerű használat” és a kezelési útmutató együt- tes betartásával.

• Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetése- kor nem szabad megnyomni a bekapcsoló gom- bot. A kezelési útmutatóban javasolt szerszámokat használja. Így biztosíthatja, hogy gépe mindig opti- mális teljesítménnyel működjön.

• A kezét tartsa távol a munkaterülettől, ha a gép üzemel.

Robotfűnyíró Feszültség 20 V

üresjárati fordulatszám 3000 min

Vágásszélesség 16 cm Vágási magasság 20–50 mm Vágási magasság helyzete 7 Felület max. 300 m² max. emelkedés 25% legszűkebb áthaladási szélesség 0,8 m Akkumulátor AK2.0-RC -20Li Típus Li-ionok Feszültség 18V (max 20 V ) Kapacitás 2000 mAh Teljesítmény 36 Wh Töltési idő kb. 3 h

• Az akkumulátort ne tegye ki se hőhatásnak, se tűz- nek. A tárolás során kerülje, hogy közvetlen napsü- tésnek legyenek kitéve.

• Az akkumulátort ne tegye ki ütésszerű mechanikai erőhatásoknak.

• Ha folyadék folyik ki az akkumulátorból, kerülje el, hogy a bőréhez vagy a szeméhez érjen. Ha még- is hozzáért, mossa le az érintett felületet bő vízzel, és forduljon orvoshoz.

• Ha lenyelt egy cellát vagy egy akkumulátort, azon- nal forduljon orvoshoz.

• Tartsa tisztán és szárazon az akkumulátort.

• Az akkumulátor akkor nyújtja a legjobb teljesít- ményt, ha normál környezeti hőmérsékleten (20 °C ± 5 °C) üzemelteti.

• Az akkumulátorok ártalmatlanítása során kezelje egymástól elkülönítve a különböző elektrokémiai rendszereinek akkumulátorait.

• A terméket csak a fűnyíróhoz megadott töltőké- szülékkel töltse fel. Ne használjon semmilyen más töltőkészüléket, mint amelyik kifejezetten az adott termékkel való használtra készült. Az egyik fajta akkumulátor töltésére alkalmas töltőkészülék tűz- veszélyt okozhat, ha más fajta akkumulátor tölté- sére használja.

• Ne használjon olyan akkumulátorokat, melyek nem kifejezetten ezzel a termékkel való használatra ké- szültek.

• Az akkumulátorokat gyermekek számára elérhe- tetlen helyen tárolja.

• Őrizze meg a termékhez mellékelt eredeti leírást, hogy később bármikor fel tudja lapozni.

• A terméket szabályszerűen ártalmatlanítsa.

• Tartsa tisztán a töltőkészüléket. Szennyeződés esetén fennáll az áramütés veszélye.

• Minden egyes használat előtt ellenőrizze a töl- tőkészüléket, a kábelt és a csatlakozódugót. Ne használja a töltőkészüléket, ha az sérült. Ne nyis- sa ki a töltőkészüléket egyedül és csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg azt. A sérült töltő- készülék, kábel vagy csatlakozódugó növeli az áramütés kockázatát.

• Mindig ellenőrizze, hogy a hálózati feszültség meg- felel-e a töltőkészülék típustábláján megadott fe- szültségnek.

• Soha ne használja a töltőkészüléket, ha a kábel, a dugós csatlakozó vagy maga a termék külső be- hatás folytán megsérült. Vigye a töltőkészüléket a legközelebbi szakszervizbe.

• Semmi esetre se nyissa fel a töltőkészüléket. Vigye a töltőkészüléket a legközelebbi szakszervizbe. m FIGYELEM! Ez az elektromos szerszám üzem közben elektro- mágneses mezőt hoz létre. Ez a mező bizonyos kö- rülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra.www.scheppach.com

• Rendelésnél adja meg a cikkszámot, valamint a termék típusát és gyártási évét. m FIGYELEM! A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs- kókkal, fóliákkal és apró részekkel játsszanak! Lenyelés és fulladás veszélye áll fenn!

8. Felépítés / az üzembe helyezés előtt

m FIGYELEM! Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen! m FIGYELEM! Ha a munkaterületen gyepszellőztető használa- tát is tervezi, akkor feltétlenül szükséges, hogy elássa a határoló vezetéket (11). m FIGYELEM! A határoló vezeték (11) közelében ne használjon szegélynyírót. Ha olyan élek mentén végez sze- gélynyírást, melyek közelében fut a határoló ve- zeték (11), legyen nagyon óvatos.

A töltőállomás (10) felállítása / helyes pozíciója m FIGYELEM Csak azután rögzítse a töltőállomást (10) kala- páccsal (nem tartozik a szállított elemek közé) és a rögzítőkengyelekkel (13), hogy körben kijelölte a teljes munkaterületet (16. ábra). m MEGJEGYZÉS: Ne hozzon létre új lyukakat a töltőállomáson. m MEGJEGYZÉS: Ne álljon rá a töltőállomás lemezére. m FIGYELEM A hosszabbító és a hálózati kábelt a munkaterü- leten kívül kell elvezetni, hogy meg ne sérüljön.

• A töltőállomás (10) felállítható egy fészer, kerti lak vagy a ház közelében.

• A töltőállomást (10) sík talajon kell felállítani. m MEGJEGYZÉS: Ne állítsa a töltőállomást lejtős (10) vagy egyenet- len talajra, mert különben meghajlik, ami korlátoz- za a működőképességét, illetve meghibásodást okozhat.

• A töltőállomást (10) úgy kell felállítani / pozicionál- ni, hogy a töltőállomás (10) előtt legalább egy mé- ternyi akadálymentes terület legyen. (3. ábra) Tápegység: NT0.6-RC-20Li Feszültség (bemeneti) 100–240 V~ Frekvencia 50 - 60 Hz Teljesítményfelvétel 15 W Feszültség (leadott) 20 V Töltőáram 0,6 A IP védelmi osztály Robotfűnyíró IPX5 Töltőállomás IPX4 Tápegység IP67 Össztömeg (nettó) kb. 5,5 kg A műszaki változtatás jogát fenntartjuk! m FONTOS: A töltőkészülék kizárólag a BRMR300 típusú termék töltésére alkalmas. Zaj és rezgés m Figyelmeztetés: A zaj súlyos következményekkel járhat az egészségre nézve. Ha a gép zaja megha- ladja a 85 dB értéket, kérjük, viseljen megfelelő hal- lásvédőt. Zajkibocsátási értékek

mért hangteljesítményszint 58 dB Zajkibocsátási bizonytalanságok K

0,89 dB Garantált hangteljesítményszint L

61 dB Zajterhelési hangnyomásszint a kezelő fülénél L

38,5 dB A zajkibocsátási értékek megállapítása az EN ISO 3744 szabvány előírásait követi.

• Nyissa ki a csomagolást, és óvatosan vegye ki a terméket.

• Távolítsa el a csomagolóanyagot, valamint a cso- magolási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze a szállított elemek hiánytalanságát.

• Ellenőrizze, nem szenvedett-e a termék és a tarto- zékok a szállítás közben sérüléseket. Reklamáció esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

• Lehetőleg a jótállási idő lejártáig őrizze meg a cso- magolást.

• A használatba vétel előtt ismerkedjen meg a ter- mékkel a kezelési útmutató alapján.

• Tartozékként, valamint kopó- és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatré- szeket szakkereskedőjénél vásárolhat.www.scheppach.com

m FIGYELEM: A fűnyírót nem szabad kavicson/kövön üzembe helyezni. m MEGJEGYZÉS: Mielőtt lefektetné a határoló vezetéket (11) határozza meg a munkaterületet, és készítsen róla vázlatot. m MEGJEGYZÉS: A határoló vezeték (11) legnagyobb megengedett hosz- sza 300 m.

• A határoló vezeték (11) és a külső él közötti távol- ságnak legalább 30 cm-nek kell lennie (6. ábra).

• Ha az összes alábbi pont teljesül, 8 cm-es távolság is elegendő a határoló vezetékhez (11) képest (7. ábra): - a határoló felület járható (pl. gyalogút, behajtó, és hasonlók). - a határoló felület a nyírandó gyepfelülettel egy szinten fekszik. - a határoló felületen nem találhatók kiálló vagy he- gyes tárgyak, melyekhez a fűnyíró vagy a kés hoz- záérhetne, és amelyek kárt tehetnének benne (bennük). - a határoló felületen nem találhatók olyan növé- nyek, melyeket nem kíván lenyírni.

• A határoló vezeték (11) elásható, vagy a mellékelt cövekekkel (12) leszúrható.

• A határoló vezeték (11) lefektetésekor a sarkok szö- ge mindig nagyobb kell legyen, mint 90° (lásd a 8. és a 9. ábrán).

• A robotfűnyíró (1) olyan átjárókon / ritkás területeken / tud áthaladni, melyek szélessége ≥ 0,8 m (10. ábra).

• A nyírandó gyepfelület minimális szélessége 0,8 m (10. ábra).

• A maximális lehetséges lejtés 25% (20°). m FIGYELEM A személyi sérüléssel járó balesetek és/vagy a ter- mék károsodásának elkerülése érdekében tilos a terméket ennél meredekebb terepen üzemeltetni. A lejtés mértékének megállapítását a 11. ábra szem- lélteti. mMEGJEGYZÉS: A lejtők / rézsűk lekerítésének módját a 8.3.3 pont ismerteti. m FIGYELEM! Ha a munkaterületen gyepszellőztető használa- tát is tervezi, akkor feltétlenül szükséges, hogy elássa a határoló vezetéket (11).

8.3.1.1 A határoló vezeték (11) beásása

• Ha úgy dönt, hogy beássa a határoló vezetéket (11), fogjon egy ásót vagy hasonló eszközt, és vágjon egy vékony nyomot a gyepbe. Ezt követő- en fektesse a nyomba a vezetéket, és temesse be földdel.

8.2 A határoló vezeték (11) csatlakoztatása a töl-

tőállomásra (10) m MEGJEGYZÉS: A határoló vezetéket (11) a töltőállomás (10) előt- ti részen egy méter hosszan egyenesen, sarkok és akadályok nélkül kell lefektetni. Ez biztosítja a szabályszerű behajtás lehetőségét a töltőállomás- ra (10) (3. ábra).

• A határoló vezetéket (11) a töltőállomás (10) előtt és után legalább 30 cm távolságban kell elvezet- ni az akadályoktól, amilyen pl. a ház fala. (3. ábra)

• Az egyik oldalon távolítsa el a határoló vezeték (11) szigetelését kb. 10 mm hosszan (4. ábra).

• Vezesse be a szigetelésétől megfosztott határoló vezetéket (11) a piros „OUT” feliratú kábelkapocs- ba, mely a töltőállomás (10) hátoldalán található. Ezt követően vezesse át határoló vezetéket (11) a töltőállomás (10) alatti bevágáson (5. ábra).

• Ezt követően fektesse le a határoló vezetéket (11) a 8.3 pontban leírtak szerint: „A határoló vezeték (11) lefektetése”.

• mMEGJEGYZÉS: A határoló vezetéket (11) a töltőállomástól (10) in- dulva legalább 100 cm hosszan egyenes vonalban kell vezetni.

• Miután lefektette a határoló vezetéket (11), vágja le a vezeték fölösleges részét.

• A határoló vezeték (11) másik végének csatlakoz- tatásához hántsa le róla a szigetelést kb. 10 mm hosszan, és vezesse be a fekete „IN” jelzésű ká- belkapocsba.

8.3 A határoló vezeték (11) lefektetése (1/2

. ábra) A határoló vezetéket (11) hurok formájában kell elve- zetni a munkaterület körül. Ha közelít a robotfűnyíró (1), a termékben elhelyezett érzékelők észlelik a ha- tároló vezetéket (11). Ha a fűnyíró eléri a határoló ve- zetéket (11), véletlenszerű szögben irányt vált. Ha a fűnyírónak vissza kell térnie a töltőállomásra (10), akkor megkeresi / felkeresi a határoló vezetéket (11), és határozottan balra fordul. Ezt követően a határoló vezeték (11) mentén visszatér a töltőállomásra (10).

8.3.1 Általános megjegyzések / lefektetési lehető-

ségek m FIGYELEM: A termék károsodását elkerülendő legalább 15 cm magas akadályt kell telepíteni a határoló vezeték (11) és a természetes vizek / lejtők / rézsűk és/vagy közutak közé.www.scheppach.com

8.3.3 A 25%-nál meredekebb lejtők / rézsűk elke-

• A 25%-nál meredekebb lejtők elkerítésére lega- lább 40 cm-es távolságot kell hagyni, amint az a

15. ábrán is látható.

• Ha nem tartja meg ezt a távolságot, fennáll a ve- szélye, hogy a robotfűnyíró (1) kihajt a lekerített te- rületről. Ilyenkor egyáltalán nem működtethető, mert a ro- bot képtelenné válik a tájékozódásra. m MEGJEGYZÉS Ha teljes egészében kijelölte a munkaterületet, csatlakoztassa a határoló vezetéket (11) a töltőál- lomásra (10) a 8.2 pontban leírtak szerint. m FIGYELEM Csak azután rögzítse a töltőállomást (10) kala- páccsal (amely nem tartozik a szállított elemek közé) és a rögzítőkengyelekkel (13), hogy körben kijelölte a teljes munkaterületet.

8.4 A töltőállomás (10) csatlakoztatása (16. ábra)

• Csatlakoztassa a 2 pólusú dugós csatlakozót a töltőállomásra (10) a 16. ábrán látható módon, és csavarozza a helyére.

• Ezután dugja a hálózati csatlakozót a csatlakozó- aljzatba. m FIGYELEM Ügyeljen arra, hogy a határoló vezeték (11) he- lyesen legyen elvezetve, illetve a tápegység (14) és a töltőállomás (10) megfelelően legyen csatla- koztatva, mielőtt csatlakoztatná, a dugós csatla- kozót a villamos hálózatra. Ha a töltőállomás (10) kapcsolódik a villamos háló- zatra, a töltőállomás (10) hátsó részén kigyullad egy LED. (lásd a 17. ábrán).

8.4.1 A LED állapotok ismertetése (17. ábra)

LED állapota Jelentés Tennivaló nem világít nincs áram megoldás Bizonyosodjon meg arról, hogy a háló- zati kábel szabály- szerűen csatlakozik a töltőkészülékre,

a töltőkészülék megfelelő áramellá- tásra van csatlakoz- tatva m FONTOS: A zavartalan üzemeltetés érdekében a határoló ve- zetéket (11) legfeljebb 3 cm föld fedheti.

• Miután betemette a határoló vezetéket (11) földdel, elegendő, ha a laza talajt a teste súlyával tömöríti.

8.3.1.2 A határoló vezeték (11) rögzítése cövekek-

kel (12) m MEGJEGYZÉS: Az egyes cövekek (12) közötti távolság legfeljebb 80 cm lehet (12. ábra).

• Fektesse le a határoló vezetéket (11) a füves te- rület külső szélétől 30 cm vagy 8 cm távolságban (6/7. ábra).

• Rögzítse a határoló vezetéket (11) legalább 80 cm-enként cövekkel (12) (12. ábra).

• Verje be a földbe a cövekeket (12) kalapáccsal (nem tartozik a szállított elemek közé) (13. ábra).

• Ha egyenetlen vagy dimbes-dombos a talaj, a cö- vekek (12) közötti távolságot indokolt mértékben csökkenteni kell.

8.3.2 Az akadályok (szigetek) telepítési lehetőségei

(14. ábra) m MEGJEGYZÉS: Az alább felsorolt nagy és nehéz akadályok eseté- ben nincs feltétlenül szükség a „szigetszerű” kialakí- tásra: - Fa - Magaságyás - Nagy/nehéz cserép - Üvegház - Kerti lak A kisebb/érzékenyebb tárgyakat azzal lehet megvé- deni a károsodástól, ha az alábbi módon fekteti le a határoló vezetéket (11):

• Vezesse el a határoló vezetéket (11) a külső él mentén, míg el nem éri azt a pontot, ahol a legrö- videbb a távolság (de legalább 0,8 m) a külső él és az akadály között.

• Vezesse a határoló vezetéket (11) „bekötésként” a legrövidebb úton az akadályhoz.

• Fektesse le a határoló vezetéket (11) az akadály kö- ré 30 cm vagy 8 cm távolságban (lásd a 8.3.1 pon- tot).

• Vezesse vissza a vezetéket a „bekötés” mentén a külső élhez. m FIGYELEM! A határoló vezeték (11) NEM keresztezheti a sa- ját nyomvonalát. A határoló vezetékek közötti maximális távolság 5 mm.

• Vezesse tovább a határoló vezetéket a külső él mentén.www.scheppach.com

m MEGJEGYZÉS A robotfűnyírót (1) hosszú élettartama érdekében csak 5 és 40 °C közötti külső hőmérsékleten szabad üzemeltetni. m FIGYELEM! Mielőtt üzembe helyezné a terméket, feltétlenül szerelje össze teljesen! Elektromos csatlakozás A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakozás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, va- lamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékek szigetelései gyakran sérülnek. Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ab- lak- vagy ajtónyílásokon vezeti át.

• Törések a csatlakozóvezeték szakszerűtlen rögzíté- se vagy vezetése miatt.

• Nyíródások a csatlakozóvezetéken való áthaladás miatt.

• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.

• repedések a szigetelés öregedése miatt. Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életve- szélyesek. Rendszeresen ellenőrizze, nem sérültek-e az elektro- mos csatlakozóvezetékek. Ügyeljen arra, hogy a csat- lakozóvezeték az ellenőrzéskor ne legyen a villamos hálózatra csatlakoztatva. Az elektromos csatlakozóvezetékeknek meg kell felel- niük a vonatkozó VDE- és DIN-előírásoknak. Csak azonos jelölésű csatlakozó vezetékeket hasz- náljon. A csatlakozókábelen kötelező a nyomtatott típusmeg- nevezés megléte.

9.1 Gyors üzembe helyezés (19/20. ábra)

Miután telepítette a határoló vezetéket (11), elkezdheti használni a robotfűnyírót (1). Állítsa be a vágási magasságot

• Ha a vágási magasságot fokozatmentesen növel- ni kívánja 20 és 50 mm között, forgassa a vágási magasság állítására szolgáló forgó gombot (2) az óramutató járásával megegyező irányba. zölden világít A határoló veze- ték helyesen van csatlakoztatva. A robot teljesen fel van töltve.

zölden villog A robot töltődik - pirosan villog A határoló vezeték megsé- rült vagy nincs rendesen lezárva. Ellenőrizze, hogy a határoló vezeték mindkét vége csat- lakoztatva van-e, és megbízható-e a kábelkapocs. Ellenőrizze, hogy nincs-e eltörve valahol a határoló vezeték.

8.5 Üzembe helyezés előtt

• Állítsa be a vágási magasságot a maximális vágási magasságra (50 mm) a vágási magasság állításá- ra szolgáló forgó gombbal (2) a 18. ábrán látható módon.

• Helyezze a fűnyírót a munkaterületre, és indítsa el (a 9. pontban leírtak szerint).

• Figyelje a fűnyírót hosszabb időn keresztül.

• Ha gond nélkül visszatér a töltőállomásra (10), ak- kor ezzel befejeződött a telepítés. TIPP: Az első üzembe helyezés előtt: Állítsa a fűnyírót közvetlenül a töltőállomás (10) mögé, a határoló vezetékhez (11) képest 90°-os szögben, és adjon neki parancsot a töltőállomásra (10) való visz- szatérésre a „HOME” gomb megnyomásával (lásd a

Ekkor a fűnyíró a határoló vezeték (11) mentén végig- haladva visszatér a töltőállomásra (10) (2. ábra) Ezzel közvetlenül az első üzembe helyezés előtt fel- fedezhetők a problémás helyek, és lehetőség nyílik a kijavításukra. Ugyanígy érdemes eljárni a kritikus helyszíneknél is, amilyen pl. a rézsű / az árok / az ágyás, stb. Járjon el a leírtak szerint, és indítsa el a fűnyírót a „START” gomb megnyomásával (lásd a 9. pontot). Ha probléma adódik, a fűnyíró bármikor leállítható a terméken található leállító gombbal (4).

9. Üzembe helyezés / beállítások

m FIGYELEM! Az optimális működés azzal biztosítható, ha az első üzembe helyezés előtt elvégzi a szoftver fris- sítését. (lásd: 13.3 Szoftverfrissítés)www.scheppach.com

A robotfűnyíró (1) folyamatosan dolgozik, míg túl ala- csony nem lesz az akkumulátor töltöttsége. Ekkor a robotfűnyíró automatikusan visszatér a töltőállomás- ra (10). A késtárcsa ebben az állapotban ki van kap- csolva. m MEGJEGYZÉS Miután teljesen feltöltődött az akkumulátor, a robotfű- nyíró újra elindul. Másik lehetőségként a fűnyíró robot a beállított fűnyírási tervnek megfelelően a töltőállo- máson (10) marad. (Alapbeállításként a robot hétfőtől péntekig, 09:00 és 15:00 között nyírja a füvet.)

m MEGJEGYZÉS Ahhoz, hogy a terméken beállításokat lehessen vé- gezni, a robotfűnyírót (1) be kell kapcsolni. Kapcsolja be a robotfűnyírót (1) a - gomb („POWER ON/OFF” gomb) nyomva tartásával, míg meg nem jelenik a ki- jelzőn a „PIN” felirat.

9.2.1 PIN-kód módosítása (21. ábra)

• Tartsa nyomva egyszerre a „START” és a „HOME” gombot legalább 3 másodpercig.

• Ekkor megjelenik a ikon, és villog a „PIN” felirat.

• Adja meg a régi PIN-kódot (gyárilag „0000”) az alábbiak szerint.

• Az első számjegy világít („0---”).

• A kívánt számjegy kiválasztásához használja a „START” és a „HOME” gombokat.

• Erősítse meg a szám bevitelét az „OK” gombbal.

• A következő számjegy világít (pl. „10--”).

• Járjon el a fentiek szerint a 2 - 4. számjegynél is.

• Miután megadta a „régi” PIN-kódot, és megerősí- tette a negyedik számjegy bevitelét az „OK” gomb- bal, megjelenik a „PIN2” felirat, és megadhatja az új PIN-kódot.

• Az első számjegy villog („0---”).

• A kívánt számjegy kiválasztásához használja a „START” és a „HOME” gombokat.

• Erősítse meg a szám bevitelét az „OK” gombbal.

• A következő számjegy villog (pl. „10--”).

• Járjon el a fentiek szerint a 2 - 4. számjegynél is.

• Amikor a negyedik számjegyet is jóváhagyja az „OK” gombbal, a készülék elmenti az új PIN-kódot. A kijelzőn az „IDLE” felirat jelenik meg.

9.2.2 Dátum/idő beállítása / módosítása (22. ábra)

m MEGJEGYZÉS A dátum és az idő beállítása ahhoz szükséges, hogy a robotfűnyíró (1) a beállított fűnyírási terv szerint vé- gezhesse a fűnyírást.

• A dátum / idő beállítása az év - dátum - idő sorrend- ben végezhető.

• Ha a vágási magasságot fokozatmentesen csök- kenteni kívánja 20 és 50 mm között, forgassa a vá- gási magasság állítására szolgáló forgó gombot (2) az óramutató járásával ellenkező irányba. m MEGJEGYZÉS A vágási magasság állítására szolgáló forgó gombon (2) látható nyíl a forgó gombon kívül elhelyezett szá- mokra mutat. Itt olvasható le a pillanatnyilag beállított vágási magasság 5 mm-es lépésekben. A robotfűnyíró megállítása / leállítása:

• A robotfűnyíró leállításához nyomja meg a leállító gombot (4).

• A robotfűnyíró azonnal megáll, és leáll a késtányér (6).

m FIGYELEM A robotfűnyíró nincs kikapcsolva, csak megállították. A robotfűnyíró kikapcsolására mindig a „POWER ON/ OFF” gombot használja. A robotfűnyíró bekapcsolása:

• A robotfűnyíró ezután az alább leírtak szerint indít- ható el újra. m MEGJEGYZÉS Mielőtt a robotfűnyíró (1) megkezdené a fűnyírást, hangjelzést ad (négyet sípol), és ezután kezd forogni a késtányér (6).

• Nyomja addig a - gombot (a „POWER ON/OFF” gombot), míg be nem kapcsol a robotfűnyíró (1).

• Az első használat alkalmával adja meg az alapértel- mezett „0000” PIN-kódot az „OK” gomb négyszeri megnyomásával, amikor a „0” szám villog. (A PIN- kód a 9.2.1 pontban leírtak szerint módosítható).

• Miután a negyedik számjegyet is jóváhagyta az „OK” gombbal, a robotfűnyíró készen áll a haszná- latra. A kijelzőn az „IDLE” felirat jelenik meg. m MEGJEGYZÉS A robotfűnyíró (1) 30 másodperc elteltével automati- kusan kikapcsol, ha nem történik bevitel. m FIGYELEM Ha egymás után 10-szer rosszul adja meg a PIN-kó- dot, a kijelzőn a „LOCK” felirat jelenik meg. Ekkor a készülék 10 percre zárolódik, és csak ezt követően lehet újra megadni a PIN-kódot.

• A fűnyírás megkezdéséhez nyomja meg a „START” gombot, majd az „OK” gombot.

• Ha megnyomja a „HOME” gombot, majd az „OK” gombot, akkor a robotfűnyíró (1) kikapcsolt fűnyíró funkcióval visszatér a töltőállomásra (10).www.scheppach.com

m FIGYELEM Ebben az üzemmódban aktív a késtányér (6).

9.4 Az esőérzékelő alapbeállításának megváltoz-

tatása Nyomja meg és tartsa lenyomva a „HOME” gombot 3 másodpercig, majd a kijelzőn megjelenik a „Rain”. Nyomja meg az „OK” gombot a beállítások felület megnyitásához. Ezután megjelenik az „ON” vagy az „OFF”. A beállításokat a „START” és a „HOME” gombok megnyomásával módosíthatja, majd az „OK” gombbal erősítheti meg.

9.5 A fűnyíró bekapcsolása / kikapcsolása

A modell több hatótávolságú funkcióval van felszerelve, amely lehetővé teszi, hogy a robot két előre beállított kiindulási pontról dolgozzon: a nyirandó szélek teljes hosszának 0%-ánál és 50%- ánál. A 0%-os kezdőpont a nyírási terület elején van, míg az 50%-os kezdőpont a szélek közepén. Ez a funkció biztosítja a nyírási terület egyenletes lefedettségét.

1. Nyomja meg és tartsa lenyomva a Home gombot

3 másodpercig, amíg a kijelzőn megjelenik a „Rain” opció.

2. A START vagy a HOME gombbal görgessen az

opciók között, amíg a „Zone” meg nem jelenik.

3. Nyomja meg az OK gombot a zónanyírás funkció

ki- vagy bekapcsolásához.

4. Ez a funkció lehetővé teszi, hogy a robot a gyep

meghatározott területeit célzottan nyírja, ami különösen hasznos a komplex kertek vagy a különböző mértékben kopott területek esetében.

m FIGYELEM Mielőtt tisztítási munkálatokat végezne a terméken, kapcsolja ki a - gombbal. m FIGYELEM Mielőtt megkezdené a késes forgótárcsa tisztítását, vegyen fel védőkesztyűt. Azt javasoljuk, hogy a terméket minden használat után azonnal tisztítsa meg. Rendszeresen tisztítsa meg a terméket ronggyal és- kevés szappannal. Ne használjon tisztító- vagy oldó- szereket; ezek kikezdhetik a termékműanyag alkatré- szeit. Ügyeljen arra, hogy ne juthasson víz a termék belsejébe.

• Nyomja addig a - gombot (a „POWER ON/OFF” gombot), míg ki nem kapcsol a robotfűnyíró (1).

• A robotfűnyíró (1) szállítása során viseljen védő- kesztyűt.

• Tartsa nyomva az „START” gombot legalább 5 má- sodpercig.

• Megjelenik a ikon, és egy szám (pl. 2024) a ki- jelzőn.

• Állítsa be az évet a „START”, a „HOME” és az „OK” gombok segítségével a PIN beállításához hasonló módon.

• Ezután a következő szám kezd világítani (hónap. nap, pl. 08.25, ami augusztus 25-ét jelent).

• Állítsa be az adott hónapot és napot a „START”, a „HOME” és az „OK” gombok segítségével.

• Utoljára a pontos idő jelenik meg a kijelzőn (pl. 13:25).

• Állítsa be a pontos időt a fent leírtak szerint.

• Amikor a negyedik számjegyet is jóváhagyja az „OK” gombbal, a készülék elmenti a dátumot és az időt. A kijelzőn az „IDLE” felirat jelenik meg.

9.2.3 Indítási időpont módosítása (23. ábra)

A gyárilag beállított 09:00 órai indítási időpont bármi- kor módosítható.

• Tartsa nyomva egyszerre a „START” és az „OK” gombot legalább 3 másodpercig.

• A kijelzőn megjelenik a beállított indítási idő, pl. 13:25, és villog az első számjegy.

• A kívánt számjegy kiválasztásához használja a „START” és a „HOME” gombokat, és erősítse meg a bevitelt az „OK” gombbal.

• Járjon el a fentiek szerint a 2 - 4. számjegynél is.

• Amikor a negyedik számjegyet is jóváhagyja az „OK” gombbal, a készülék elmenti az új indítási idő- pontot. A kijelzőn az „IDLE” felirat jelenik meg.

9.2.4 Fűnyírási idő / nap módosítása (24. ábra)

A gyárilag beállított napi 3 órás fűnyírási idő bármikor módosítható.

• Tartsa nyomva az „OK” gombot legalább 3 másod- percig.

• A kijelzőn megjelenik a beállított fűnyírási idő, pl. 06 H, és villog az első számjegy.

• A kívánt számjegy kiválasztásához használja a „START” és a „HOME” gombokat, és erősítse meg a bevitelt az „OK” gombbal.

• Amikor a negyedik számjegyet is jóváhagyja az „OK” gombbal, a készülék elmenti az új fűnyírási időt, illetve a megadott napot. A kijelzőn az „IDLE” felirat jelenik meg.

9.3 Fűnyírás a szegélyeknél

Alapbeállításként a robotfűnyíró (1) minden kedden és pénteken végez fűnyírást a szegélyek mentén. Ez azt jelenti, hogy a robotfűnyíró (1) az aznapi első fűnyírási menet során egyszer végighalad a határoló vezeték (11) mentén.www.scheppach.com

m FIGYELEM Mielőtt megkezdené a kések (7) cseréjét, vegyen fel védőkesztyűt. m FIGYELEM Mindig egyszerre kell cserélni az összes kést (7). Egyes kések (7) cseréje nem megengedett. Ha megsérültek a kereszthornyos csavarok (8), vagy már nem lehet meghúzni őket, akkor szintén le kell cserélni őket. Az új csavarok tartozékként vannak mellékelve a pót- késekhez.

• A kések (7) cseréjéhez fektesse a robotfűnyírót (1) fejjel lefelé a műhelypadra. (Javasoljuk puha aljzat használatát, a ház megsértését elkerülendő).

• Oldja ki a kereszthornyos csavart (8) csillagcsavar- húzóval (nem tartozik a szállított elemek közé).

• Távolítsa el a régi kést (7).

• Helyezze be az új kést (7), és rögzítse egy új csa- varral (8).

• Ellenőrizze, hogy a kés (7) mozgatható-e. Ha nem így van, akkor kissé oldja ki a csavart (8).

• Végezze el ezt a munkalépést mind a három késen (7).

13.2 Szoftverfrissítés (26. ábra)

A szoftver akkor frissíthető, ha rendelkezésre áll új verzió. (A legfrissebb szoftververziót honlapunkon találja www.scheppach.com).

13.2.1 Szoftverfrissítés USB-vel

Keresse ki a legfrissebb szoftververziót honlapun- kon.

• Töltse le egy FAT32 rendszerben formázott üres adathordozóra.

• Dugja az adathordozót az USB-meghajtóba (26. ábra).

• Kapcsolja be a fűnyírót a - gomb („POWER ON/ OFF” gomb) megnyomásával.

• A frissítés automatikusan megkezdődik.

• Várja meg, amíg megjelenik az „USB” felirat a kijel- zőn, majd távolítsa el az adathordozót. m MEGJEGYZÉS A robotfűnyíróhoz (1) mellékelt kezelési útmutató a fűnyíró gyártási időpontjában érvényes szoftverver- zión alapul. Ezért előfordulhat, hogy az újabb, vagy módosított lehetőségeket és funkciókat a kezelési útmutató nem tartalmazza. Szervizinformációk Vegye gyelembe, hogy ennél a terméknél a követ- kező alkatrészek használati vagy természetes kopás- nak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

• A robotfűnyírót (1) mindig biztosan fogja, és két kézzel tartsa. A károsodásokat megakadályozandó kerülje el, hogy a robotfűnyíró (1) nagyobb magasságból lezuhanjon. Ha ez mégis megtörténik, haladéktalanul adja le szakműhelybe átvizsgálásra. Ez előtt nem szabad üzembe helyezni a robotfűnyírót (1).

12. Tárolás / téli álom

Akkor lelheti sokáig örömét a fűnyírójában, ha hagyja téli álmot aludni. Noha ez nem jelent különösebb gondot, javasoljuk, hogy télire zárt helyen raktározza el a fűnyírót, pél- dául a garázsban. Mielőtt elraktározza a fűnyírót:

• Tisztítsa meg alaposan(lásd a 10. pontot)

• Töltse fel teljesen az akkumulátort.

• Kapcsolja ki a terméket. Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a termé- ket és tartozékait. Az optimális tárolási hőmérséklet 10 ˚C és 20 ˚C között van. A robotfűnyírót (1) az eredeti csomagolásában tárolja. Takarja le a robotfűnyírót (1), hogy védve legyen a portól és a nedvességtől. A kezelési útmutatót tárolja a robotfűnyíró (1) köze- lében.

m FIGYELEM Minden karbantartási munkálat előtt húzza ki a háló- zati csatlakozódugót. Csatlakoztatások és javítások Az elektromos szerelvények csatlakoztatását és javí- tását csak villamossági szakember végezheti. Ha kérdése van, kérjük, adja meg az alábbi ada- tokat:

• A gép adattábláján feltüntetett adatok

13.1 A kések (7) cseréje (25. ábra)

m FIGYELEM Mielőtt megkezdené a munkát, kapcsolja ki a fűnyírót. m MEGJEGYZÉS A késeket (7) kb. 8 hét múltán kell lecserélni. Csak a gyártótól származó eredeti késeket használ- jon. (Cikksz.: 7913001601)www.scheppach.com

- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejte- zett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy előtte új készülé- ket vásárolt volna nála, illetve ugyanígy leadhatja őket az Ön közelében található illetékes gyűjtő- helyen is. - A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

• Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfel- használóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

• A fentebb közöltek csak azokra a berendezések- re vonatkoznak, melyeket az Európai Unióban te- lepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelke- zések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására. Tudnivalók a lítium-ion akkumulátorokkal kapcso- latosan Li-Ion Az akkumulátort ártalmatlanítás előtt ki kell szerelni a készülékből!

• Ne dobja az akkumulátort a háztartási hulladékba, tűzbe (robbanásveszély) vagy vízbe. A sérült ak- kumulátorok kárt tehetnek a környezetben és az egészségében, ha mérgező gőzök vagy folyadékok távoznak belőlük.

• A hibás vagy lemerült akkumulátorokat a 2006/66/ EK irányelv szerint hasznosítsa újra.

• A készüléket és a töltőkészüléket egy hulladékke- zelőben kell leadni. A felhasznált műanyag és fém részek szelektíven gyűjthetők össze és így újra- hasznosíthatók.

• Az akkumulátorokat lemerült állapotban kell ártal- matlanítani. Javasoljuk a pólusokat a rövidzárlat megakadályozása érdekében ragasztószalaggal lefedni. Ne nyissa fel az akkumulátort.

• Az akkumulátorokat a hatályos helyi előírásoknak megfelelően kell ártalmatlanítani. Az akkumulátort adja le megfelelő gyűjtőhelyen, ahol környezetkí- mélő módon újrahasznosításra kerül. Az ezzel kap- csolatos kérdéseivel forduljon a helyi szemétszál- lítóhoz. Kopóalkatrészek*: Kések (7), csavarok (8), határoló vezeték (11), cövekek (12).

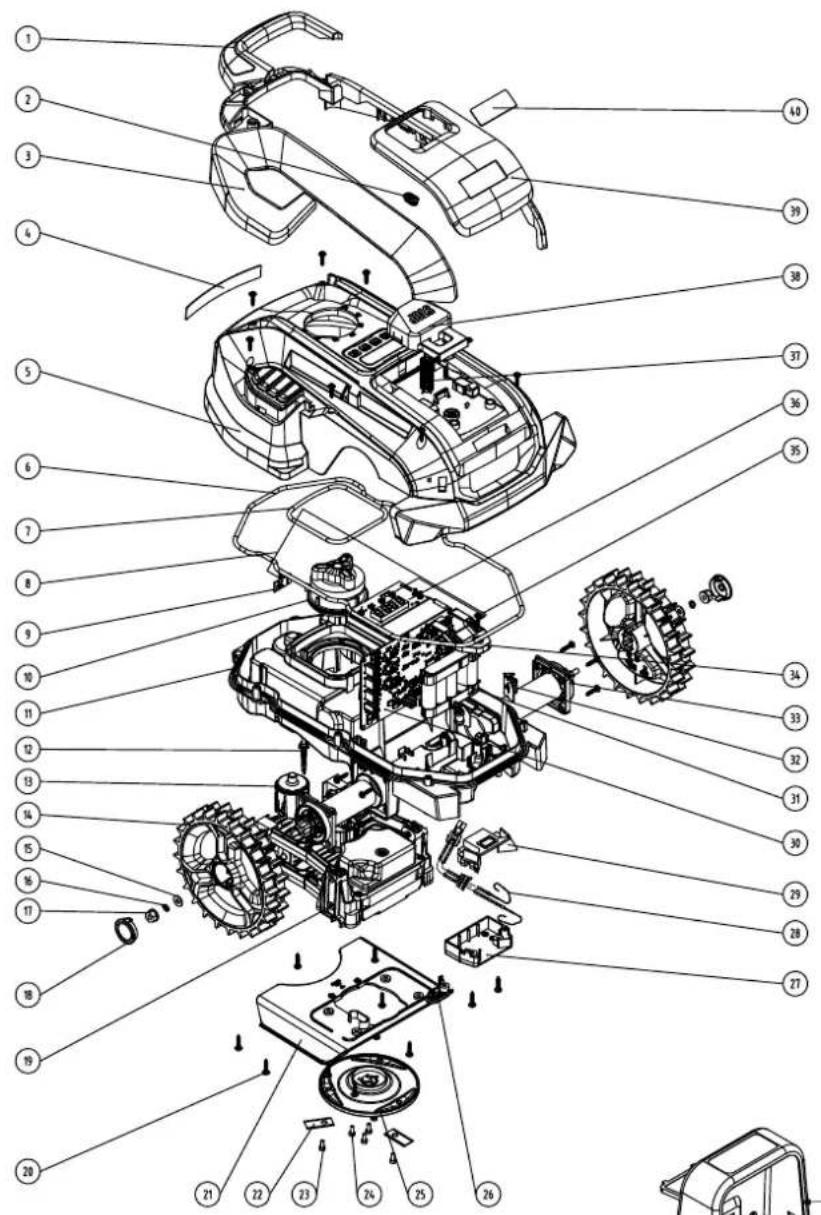

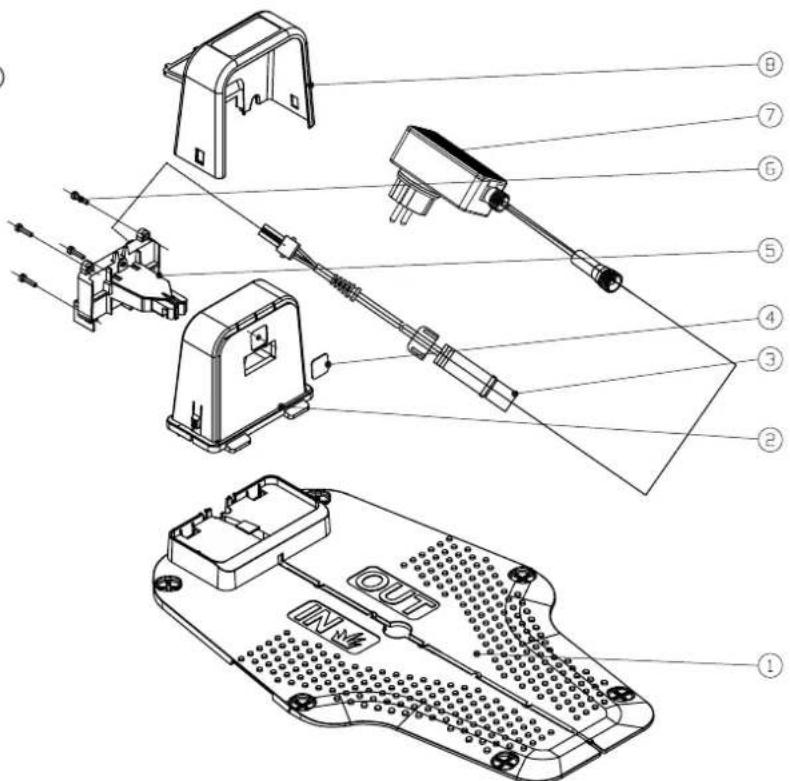

• nem feltétlenül tartoznak a szállított elemek közé! A kopóalkatrészek cikkszáma(i): Pos. 7 Kés 7913001601 Pos. 8 Csavarok 3913001001 Pos. 11 Határoló vezeték 7913001702 Pos. 12 Huzalszegek 7913001701 Pótalkatrészeket és tartozékokat szervizközpontunk- tól vásárolhat. Ehhez szkennelje be a címlapon talál- ható QR-kódot.

Ártalmatlanítás és újrahasznosítás A csomagolásra vonatkozó megjegyzések A csomagolóanyagok újra- hasznosíthatók. Kérjük, ártal- matlanítsa a csomagolásokat környezetbarát módon. Megjegyzések az elektromos és elektronikai be- rendezések ártalmatlanításáról (törvényi rendel- kezések) A leselejtezett elektromos és elektroni- kai berendezések nem minősülnek kom- munális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártal- matlanításra!

• A leselejtezett akkumulátorokat és elemeket, me- lyek nincsenek rögzített módon telepítve a készülék- be, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladék- kezelésére vonatkozó törvény szabályozza.

• Az elektromos és elektronikai berendezések tulaj- donosát, illetve használóját törvény kötelezi a be- rendezések leadására az élettartamuk lejártával.

• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készü- lékről!

• Az áthúzott kuka ikonja arra utal, hogy a leselejte- zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

• A leselejtezett elektromos és elektronikai berende- zéseket az alábbi átvevőhelyeken lehet díjmente- sen leadni újrahasznosításra: - Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok) - Az elektronikai berendezés vásárlásának hely- színe (telephellyel rendelkező vagy online forgal- mazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalja azt.www.scheppach.com

15. Üzemzavarok elhárítása / hibakódok

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működik megfelelően. Ha a problémát ezzel nem sikerül beazonosítani és orvosolni, forduljon az ille- tékes szervizhez.

15.1 Üzemzavarok táblázata

Üzemzavar Lehetséges ok Megoldás A fűnyíró nem indul A fűnyíró vagy a töltőállomás nincs csatlakoztatva a villamos hálózatra

• Csatlakoztassa a tápegységet megfelelő áramforrásra

• szükség esetén forduljon szakemberhez A töltőállomás LED-je nem világít A töltőállomás LED-je pirosan villog Nincs csatlakoztatva a határoló veze- ték, vagy megszakadt / eltört.

• Csatlakoztassa / javítsa meg a határoló veze- téket A fűnyíró nem nyírja le rende- sen a füvet Elkoptak a kések • Cserélje ki a kést A fűnyíró szokatlan / rossz időpontban indul be Hibásan van beállítva a dátum / idő • állítsa be a helyes dátumot és a pontos időt A fűnyíró elakad nem megfelelő a terep / akadályba ütközött

• Igazítsa a terepet a robotfűnyíró igényeihez / szüntesse meg az akadályt

• Helyesbítse a határoló vezeték lefektetését a megfelelő módon

Hibakód Jelentés Megoldás

Esőérzékelős késlel- tetés

A fűnyíró a munkate- rületen kívül tartóz- kodik

1. Ellenőrizze, hogy a fűnyíró a munkaterületen található-e.

2. Győződjön meg arról, hogy a töltőállomás szabályszerűen csatlakozik a töl-

tőkészülékre, és a töltőkészülék megfelelő áramellátásra van csatlakoztatva.

3. Ügyeljen arra, hogy a határoló vezetékek helyesen legyenek csatlakoztatva, és

szükség esetén cserélje ki ezeket.

Elakadt a kerekeket hajtó motor

1. Kapcsolja ki a fűnyírót. Vigye olyan területre a fűnyírót, ahol nincsenek akadá-

lyok. Nyomja meg a „START” gombot, majd az „OK” gombot.

2. Ha a hibaüzenet továbbra is látható, kapcsolja ki a terméket. Fordítsa fejre a

fűnyírót, és vizsgálja meg, hogy mi akadályozza a kerekek forgását.

3. Távolítsa el a kereket / kerekeket akadályozó tárgyakat, és fordítsa meg a fű-

4. Nyomja meg a „START” gombot, majd az „OK” gombot.

E3 Elakadt a késtárcsa

1. Kapcsolja ki a fűnyírót.

2. Fordítsa fejre a fűnyírót, és vizsgálja meg, hogy mi akadályozza a kések for-

3. Távolítsa el az esetleg ott lévő tárgyakat, és fordítsa meg a fűnyírót.

4. Állítsa olyan területre a fűnyírót, ahol alacsony a fű.

5. Nyomja meg a „START” gombot, majd az „OK” gombot.

Nem állította vissza az akadályérzékelő kioldását

1. Ha a hiba újra előfordul, forduljon az illetékes szakkereskedőhöz.www.scheppach.com

E5 A fűnyírót felemelték

1. Kapcsolja ki a fűnyírót.

2. Vigye olyan területre a fűnyírót, ahol nincsenek akadályok. Nyomja meg a

„START” gombot, majd az „OK” gombot.

3. Ha a hibaüzenet továbbra is látható, kapcsolja ki a terméket. Fordítsa fejre a fű-

nyírót, és vizsgálja meg, hogy akadályozza-e valami az első tengely mozgását.

4. Távolítsa el az összes akadályt, fordítsa meg a fűnyírót, és kapcsolja be. Nyom-

ja meg a „START” gombot, majd az „OK” gombot.

Kioldott a felborulá- sérzékelő

1. Állítsa fel a fűnyírót.

2. Nyomja meg a „START” gombot, majd az „OK” gombot.

Kioldottak a dőlésér- zékelők

1. Kapcsolja ki a fűnyírót.

2. Vigye olyan területre a fűnyírót a gyepen, ahol sík a talaj.

3. Kapcsolja be a fűnyírót. Nyomja meg a „START” gombot, majd az „OK” gombot.

Sikertelen volt a dok- kolás / feltöltés

1. Ellenőrizze, hogy rendelkezésre áll-e a töltőállomás előtt és után legalább 1

méternyi, szögletektől és akadályoktól mentes terület.

2. A töltőállomásnak sík talajon kell állnia.

3. A feltöltéshez állítsa a fűnyírót kézzel a töltőállomásra. Miután a fűnyíró teljesen

feltöltődött, nyomja meg a „START” gombot, majd az „OK” gombot. E9 Elakad a robotfűnyíró

1. Olyan területre helyezze a robotfűnyírót, ahol nincsenek akadályok.

2. Ha a hiba továbbra is fennáll, forduljon az illetékes szakkereskedőhöz.

E10 Az akkumulátor védelme

1. Ha túl magas a hőmérséklet, várja meg, hogy csökkenjen a hőmérséklet. Ha túl

alacsony a hőmérséklet, várja meg, amíg 5 °C fölé emelkedik a hőmérséklet.

2. Ha a hibaüzenet továbbra is látható, cserélje ki az akkumulátort. Indítsa újra a

fűnyírót. Nyomja meg a START gombot, majd az OK gombot.

3. Ha a hiba továbbra is fennáll, forduljon az illetékes szakkereskedőhöz.

E11 Nincs határoló jel

1. Ha a fűnyíró a munkaterületen található, ellenőrizze a töltőállomás LED-es ki-

jelzését. Ha pirosan világít, győződjön meg arról, hogy a határoló vezeték jól érintkezik a töltőállomás kapcsaival. Ha a probléma továbbra is fennáll, elle- nőrizze, hogy nincs-e valahol elvágva a határoló vezeték. E13 Túl magas vagy túl alacsony töltőáram

1. Ellenőrizze a dokkolási területet.

2. Ha a hiba továbbra is fennáll, forduljon az illetékes szakkereskedőhöz.

1. Indítsa újra a fűnyírót.

2. Ha a hiba újra előfordul, forduljon az illetékes szakkereskedőhöz.

Akkumulátor hővé- delme

1. Kapcsolja ki a fűnyírót.

2. Vigye olyan területre a fűnyírót a gyepen, ahol sík a talaj.

3. Ellenőrizze az akkumulátor hőmérsékletét.

4. Ha túl magas a hőmérséklete, hagyja kihűlni az akkumulátort.

5. Ha túl alacsony a hőmérséklet, várja meg, amíg 5°C fölé emelkedik a hőmér-

6. Indítsa újra a fűnyírót.

7. Ha a hiba újra előfordul, cserélje le az akkumulátort.

8. Ha a hiba újra előfordul, forduljon az illetékes szakkereskedőhöz.

LOCK A robotfűnyíró zárol- va van (túl sokszor adott meg hibás PIN-kódot)

1. Várjon 10 percig, hogy újra megadhassa a PIN-kódot.

2. Ne kapcsolja ki a robotfűnyírót.

3. Ha a hiba újra előfordul, forduljon az illetékes szakkereskedőhöz.www.scheppach.com

az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre

16. Megfelelőségi nyilatkozat
