Termék típusa	Nagynyomású mosó
Márka	Kärcher
Modell	K5 Premium Smart Control Home
Kategória	Magánháztartási használat
Tipikus üzemi tömeg	15,8 kg
Méretek (H × Sz × M)	414 × 306 × 588 mm
Elektromos táplálás	230 V, 50 Hz, 2,1 kW
Védelem	IPX5, I. osztályú
Üzemi nyomás	12,5 MPa (max. 14,5 MPa)
Vízáramlás	7,5 l/perc (max. 8,3 l/perc)
Tisztítószer-áramlás	0,3 l/perc
Max. betáplálási hőmérséklet	40 °C
Max. szívási magasság	0,5 m
Kapcsolódás	Bluetooth® KÄRCHER Home & Garden alkalmazáson keresztül
Smart Control rendszer	Nyomás- és adagolásbeállítás a pisztollyal
3 az 1-ben többfúvókás lándzsa	Síkszóró, tisztítószeres és forgófúvóka
Auto-Stop funkció	Szivattyú leállítása a kar elengedésekor
Motor hővédelem	Igen
Tisztítószer-kapacitás	Plug 'n' Clean palack (tartozék)
Tartozéktárolás	Rekesz hálóval, tömlőtartó, felcsévélő
Nagynyomású tömlő hossza	Nincs megadva (beépített felcsévélő)
Garantált hangteljesítmény	93 dB(A)
Kéz-kar rezgés	1,2 m/s² (bizonytalanság 0,6)
Garancia	A viszonteladó feltételei szerint

Gyakran ismételt kérdések - K5 Premium Smart Control Home Kärcher

Hogyan párosítsam a pisztolyt a készülékkel?

Csatlakoztassa a készüléket, majd nyomja meg egyszerre a pisztoly '+' és '-' gombját legalább 3 másodpercig. Ha a Bluetooth® kapcsolat sikeres, a nyomásszintek és a rádiószimbólumok megjelennek az LCD-kijelzőn.

Hogyan használjam a tisztítószert?

Vegye le a Plug 'n' Clean palack kupakját, és nyomja fejjel lefelé a csatlakozóba. Fordítsa a lándzsát 'MIX' állásba, és állítsa be a koncentrációt a +/- gombokkal. Használat után öblítse le a készüléket 30 másodpercig 1-es tisztítószer-szinten.

Mit tegyek, ha a készülék nem indul el?

Ellenőrizze, hogy a dugasz be van-e dugva és a kapcsoló I/ON állásban van-e. Ha a motor nem indul, várjon 1 órát (hővédelem) vagy ellenőrizze a 10 A-es biztosítékot. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Hogyan tisztítsam a vízszűrőt?

Csavarja le a vízellátó csatlakozó kupakját, lapos fogóval vegye ki a szűrőbetétet, öblítse le folyó vízzel, majd tegye vissza. Ellenőrizze, hogy nem sérült-e.

Hogyan cseréljem ki a pisztoly elemeit?

Nyomja meg a záróreteszt, nyissa ki a rekeszt, vegye ki a használt elemeket, helyezzen be két új AAA elemet a polaritás betartásával, majd zárja le.

Mekkora a maximális nyomás?

A megengedett maximális nyomás 14,5 MPa. Az üzemi nyomás 12,5 MPa. Használja a +/- gombokat a nyomás beállításához a felület szerint.

Szívhatok vizet egy tartályból?

Igen, a KÄRCHER szívótömlővel (ref. 2.643-100). Töltse meg a tömlőt vízzel, csavarja rá a csatlakozóra, és merítse a tartályba. A maximális szívási magasság 0,5 m.

Hogyan tároljam a készüléket télen?

Ürítse ki a vizet: csatlakoztassa le a tömlőt, kapcsolja be a készüléket I/ON állásba maximum 1 percre a víz eltávolításához. Tárolja fagymentes helyiségben a tartozékokkal együtt.

Mit tegyek vízszivárgás esetén?

Egy kis szivárgás technikai jellegű. Ha nagyobb, kapcsolja ki a készüléket, húzza ki a dugaszt, és lépjen kapcsolatba a hivatalos vevőszolgálattal.

Hogyan aktiváljam a Boost módot?

A Boost mód a KÄRCHER Home & Garden alkalmazáson keresztül vagy a '+' gomb hosszú nyomva tartásával aktiválható. Maximális nyomást biztosít a makacs szennyeződésekhez.

HASZNÁLATI ÚTMUTATÓ K5 Premium Smart Control Home Kärcher

Tél. : [phone]

Általános utasítások	106
KÄRCHER Home & Garden alkalmazás	106
Környezetvédelem	106
Rendeltetésszerű alkalmazás	106
Tartozékok és pótalkatrészek	106
Szállított tartozékok	106
A készülék leírása	106
Biztonsági berendezések	107
Szimbólumok a készüléken	107
Szerelés	107
Első üzembe helyezés	108
Üzembe helyezés	108
Üzemeltetés	108
Szállítás	110
Tárolás	110
Ápolás és karbantartás	110
Segítség üzemzavarok esetén	111
Garancia	111
Műszaki adatok	112
EU-megfelelőségi nyilatkozat	112

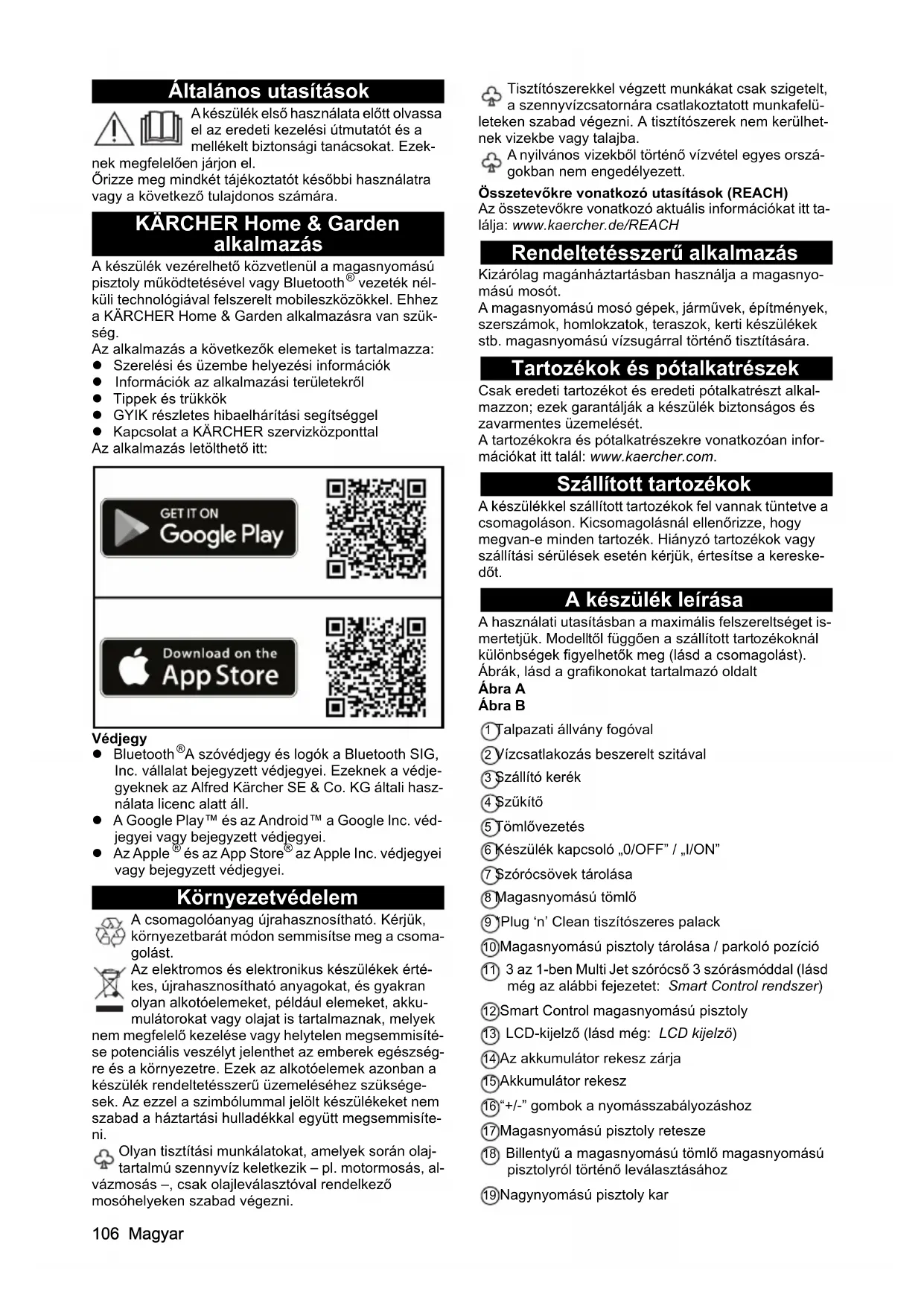

Általános utasítások

A készülék első használata előtt olvassa el az eredeti kezelési útmutatót és a mellékelt biztonsági tanácsokat. Ezek-

nek megfelelően járjon el.

Örizze meg mindkét tájékoztatót későbbi használatra vagy a következő tulajdonos számára.

KÄRCHER Home & Garden alkalmazás

A készülék vezérelhető közvetlenül a magasnyomású pisztoly működtetésével vagy Bluetooth® vezeték nélküli technológiával felszerelt mobileszközökkel. Ehhez a KÄRCHER Home & Garden alkalmazásra van szükség.

Az alkalmazás a következők elemeket is tartalmazza:

• Szerelési és üzembe helyezési információk
• Információk az alkalmazási területekről
• Tippek és trükkök
• GYIK részletes hibaelhárítási segítséggel
  ● Kapcsolat a KÄRCHER szervizközponttal

Az alkalmazás letölthető itt:

GET IT ON Google Play

Védjegy

• Bluetooth® A szóvédjegy és logók a Bluetooth SIG, Inc. vállalat bejegyzett védjegyei. Ezeknek a védjegyeknek az Alfred Kärcher SE & Co. KG általi használata licenc alatt áll.
• A Google Play™ és az Android™ a Google Inc. védjegyei vagy bejegyzett védjegyei.
• Az Apple ^® és az App Store ^® az Apple Inc. védjegyei vagy bejegyzett védjegyei.

Környezetvédelem

A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma-golást.

Az elektromos és elektronikus készülékek értékes, újrahasznosítható anyagokat, és gyakran olyan alkotóelemeket, például elemeket, akkumulátorokat vagy olajat is tartalmaznak, melyek

nem megfelelő kezelése vagy helytelen megsemmisítése potenciális veszélyt jelenthet az emberek egészségre és a környezetre. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbólummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.

Olyan tisztítási munkálatokat, amelyek során olajtartalmú szennyvíz keletkezik – pl. motormosás, alvázmosás –, csak olajleválasztóval rendelkező mosóhelyeken szabad végezni.

Tisztítószerekkel végzett munkákat csak szigetelt, a szennyvízcsatornára csatlakoztatott munkafelületeken szabad végezni. A tisztítószerek nem kerülhetnek vízekbe vagy talajba.
A nyilvános vizekből történő vízvétel egyes országokban nem engedélyezett.

Összetevőkre vonatkozó utasítások (REACH)

Az összetevőkre vonatkozó aktuális információkat itt ta- lálja: www.kaercher.de/REACH

Rendeltetésszerű alkalmazás

Kizárólag magánháztartásban használja a magasnyomású mosót.

A magasnyomású mosó gépek, járművek, építmények, szerszámok, homlokzatok, teraszok, kerti készülékek stb. magasnyomású vízsugárral történő tisztítására.

Tartozékok és pótalkatrészek

Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.

A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál: www.kaercher.com.

Szállított tartozékok

A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.

A készülék leírása

A használati utasításban a maximális felszereltséget is- mertetjük. Modelltől függően a szállított tartozékoknál különbségek figyelhetők meg (lásd a csomagolást). Ábrák, lásd a grafikonokat tartalmazó oldalt

Ábra A

Ábra B

① Talpazati állvány fogóval
② Vízcsatlakozás beszerelt szitával
③ Szállító kerék
4 Szükítő
⑤ Tömlövezetés
⑥ Készülék kapcsoló „0/OFF” / „I/ON”

7 Szórócsövek tárolása

⑧ Magasnyomású tömlő

⑨ Plug 'n' Clean tiszítószeres palack

⑩Magasnyomású pisztoly tárolása / parkoló pozíció

⑪ 3 az 1-ben Multi Jet szórócső 3 szórásmóddal (lásd még az alábbi fejezetet: Smart Control rendszer)

⑫Smart Control magasnyomású pisztoly

⑬ LCD-kijelző (lásd még: LCD kijelzö)

14 Az akkumulátor rekesz zárja

15 Akkumulátor rekesz

⑯“+/-” gombok a nyomásszabályozáshoz

⑰Magasnyomású pisztoly retesze

⑱ Billentyű a magasnyomású tömlő magasnyomású pisztolyról történő leválasztásához

19 Nagynyomású pisztoly kar

20 Szállító fogó, kihúzható

21fogó

22 Tömlötartó

23 Nagynyomású tömlő dob

⑳ Forgattyúfogantyú a tömlődobhoz

25 Típustábla

26 Tartozékfiók

27 Horog a háló rögzítéséhez

28 Háló tartozék fiók számára

⑲Hálózati csatlakozó vezeték hálózati dugasszal

30 Mellékelt csavarok és dübelek

③1 Vízcsatlakozás csatlakozója

③2 **Kerti tömlő kereskedelemben kapható csatlakozóval

– Szálerősítéses

– Minimális átmérő 1/2 inch (13 mm)

– Minimális hossz 7,5 m

③3 **KÄRCHER szívótömlő nyitott tartályokból történő vízellátáshoz (cikkszám: 2.643-100.0)

③4 *Habosítófej tisztítószertartállyal A készülék kiszívja a tisztítószert a tartályból, és erős tisztítószerhab keletkezik.

35*Forgó mosókefe (pl. autómosáshoz)

* opcionális, ** kiegészítőleg szükséges

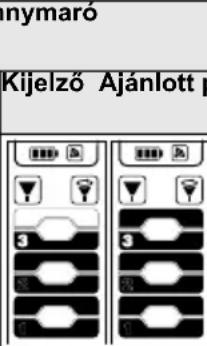

LCD kijelzö

Ábra C

① Alkalmazási terület (1-SOFT / 2-MEDIUM / 3-HARD, egyenként 2 nyomásfokozattal

③ Javasolt szórásmód (lapos sugár / tisztítószer / szennymaró)

④ Kijelző Bluetooth ^ -Kapcsolat

⑤ Állapotjel erőssége (4 fokozat)

⑥ Az akkumulátor állapota (lemerült, majdnem lemerült, közepes, tele)

⑦Tisztítószer-fokozat (1 / 2 / 3)

Mellékelt csavarok és dübelek

Ábra D

①Tipli talapzati állványhoz (2 db)

②Csavar M 4x20 (2 db)

③Csavar M 4x22 (2 db)

④Csavar M 4x16 (8 db)

Biztonsági berendezések

⚠ VIGYÁZAT

Hiányzó vagy módosított biztonsági berendezések

A biztonsági berendezések az Ön védelmét szolgálják.

A biztonsági berendezéseket ne módosítsa és ne mellőzze használatukat.

Készülék kapcsoló

A készülék kapcsoló megakadályozza a készülék vélet- lenszerű működtetését.

Magasnyomású pisztoly retesze

A retesz lezárja a magasnyomású pisztoly karját, és megakadályozza a készülék véletlen elindítását.

Auto-stop funkció

A magasnyomású pisztolyon található kar elengedésével a nyomáskapcsoló lekapcsolja a szivattyút, és a magasnyomású sugár leáll. Ha a kart megnyomjuk, a szivattyú ismét bekapcsol.

Motorvédő kapcsoló

Túl nagy áramfelvétel esetén a motorvédő kapcsoló ki- kapcsolja a készüléket.

Szimbólumok a készüléken

Ne irányítsa a magasnyomású sugarat emberekre, állatokra, működő elektromos berendezésekre vagy közvetlenül a készülékre.

Óvja a készüléket a fagytól.

A készüléket nem szabad közvetlenül a nyilvános ivóvízhálózatra csatlakoztatni.

Szerelés

Lásd az ábrákat tartalmazó oldalon.

Készítse elő a mellékelt csavarokat és a megfelelő csavarhúzót.

Üzembe helyezés előtt szerelje a készülékre a külön mellékelt alkatrészeket.

Kerekek felszerelése

1. Helyezze be a kerekeket.

Megjegyzés

Vegye figyelembe a furat beállítását.

Ábra E

1. Rögzítse a kerekek mindegyikét 1 csavarral.

Talpazati állvány felszerelése

1. Helyezze be a talpazati állványt.

Ábra F

1. Helyezze be a 2 dübelt ütközésig a furatokba.

2. Rögzítse a talpazati állványt 2 csavarral.

A szórócsövek tárolásának felszerelése

1. Akassza be a szórócsövek tárolóját.

2. Rögzítse a tárolót 2 csavarral.

Ábra G

1. Rögzítse a szükítőt 4 csavarral.

Ábra H

A szállítófogantyú felszerelése

1. Helyezze fel a szállítófogantyút.

Ábra I

1. Rögzítse a szállítófogantyút 2 csavarral.

A tartozékháló felszerelése

1. Akassza a tartozékhálót a kampókra.

Ábra J

A magasnyomású tömlő átnyomása a tömlővezetésen

1. Dugja be a magasnyomású tömlöt hátulról a tömlövezetésbe.

Ábra K

Szereljen csatlakozót a vízcsatlakozásra

1. Csavarozza a vízcsatlakozás csatlakozóját a készülék vízcsatlakozására.

Ábra L

Első üzembe helyezés

Megjegyzés

Ha nem szeretné a készüléket Bluetooth®-Kapcsolatú mobileszközről vezérelni, akkor csak a „Magasnyomású pisztoly párosítása” szakasz lépéseit kell végrehajtania.

Töltse le az alkalmazást, és regisztrálja készülékét

1. Töltse le a KÄRCHER Home & Garden alkalmazást (lásd még: KÄRCHER Home & Garden alkalma-zás).
2. Indítsa el a KÄRCHER Home & Garden alkalma- zást.
3. Jelentkezzen be a KÄRCHER Home & Garden alkalmazásba. Ha szükséges, hozzon létre egy fiókot.
4. Olvassa be a mellékelt QR-kódot. A magasnyomású tisztító bejelentkezett.

Megjegyzés

Ha nincs kéznél a mellékelt QR-kód, akkor regisztrálhatja az eszközét a cikkszámmal és a sorozatszámmal is. Mindkét szám meg van adva az adattáblán.

1. Kövesse a KÄRCHER Home & Garden alkalmazás utasításait.

Megjegyzés

Ügyeljen arra, hogy ezt még minden képpen azelőtt tegye meg, hogy összekapcsolná a magasnyomású pisztolyt A Bluetooth-kapcsolatot® aktiválja a mobileszközön.

A magasnyomású pisztoly csatlakoztatása

Megjegyzés

A csatlakoztatás részletesebb leírását itt találja: https://www.kaercher.com/FCR.

1. Dugja be a magasnyomású mosó hálózati csatlakozódugóját a csatlakozóaljzatba.

A készülék 60 másodpercre átkapcsol a párosítási módra. Ez idő alatt lehetőség van a magasnyomású pisztoly összekapcsolására.

1. Legalább 3 másodpercig tartsa lenyomva a magasnyomású pisztoly „+” és „-” gombját.

Ha az összekapcsolás sikeres, akkor a nyomásfokozatok, valamint a rádió és a a Bluetooth-szimbólum® megjelenik a kijelzőn.

Ábra M

A Bluetooth-kapcsolat automatikusan létrejön® a mobileszköz és a magasnyomású mosó között.

Megjegyzés

Szükség esetén a Bluetooth-kapcsolatot utólag is létrehozhatja® Ha lenyomja és 10 másodpercig nyomva tartja a „-” gombot.

1. Ha a párosítási kísérlet nem sikerült:

a Húzza ki a magasnyomású mosó hálózati csatlakozódugóját a csatlakozóaljzatból.
b Várjon 20 másodpercet.
c Csatlakoztassa újra a magasnyomású pisztolyt.

Üzembe helyezés

1. Állítsa a készüléket sík felületre.
2. Tömlődobos készülékeknél: A magasnyomású tömlőt teljesen tekerje le tömlődobról.
3. Tömlődob nélküli készülékeknél: A magasnyomású tömlőt teljesen tekerje le, és az esetleges hurkokat és csavarodásokat oldja ki.
4. A magasnyomású tömlőt húzza teljesen előre a tömlövezetésen át.
5. Dugja be a magasnyomású tömlőt a magasnyomású pisztolyba, amíg hallhatóan bekattan.

Megjegyzés

Ügyeljen a csőkapcsoló megfelelő irányára.

Ábra N

1. Ellenőrizze a biztonságos kapcsolatot a magasnyomású tömlő meghúzásával.

2. Csatlakoztassa a hálózati dugaszt egy aljzathoz.

Vízellátás

A csatlakozási értékeket az ismertető címkén vagy a Műszaki adatokfejezetben találja.

Vegye figyelembe a vízszolgáltató vállalat előírásait.

FIGYELEM

Szennyezett víz által okozott károk

A víz szennyeződései károsíthatják a szivattyút és a tar-tozékot.

A megelőzéshez a KÄRCHER saját gyártmányú vízszűrő használatát javasolja (külön tartozék, rendelési szám 4.730-059).

Csatlakoztatás a vízvezetékhez

FIGYELEM

Tömlőcsatlakozás az Aquastop-pal a készülék vízcsatlakozásánál

A szivattyú károsodása

Soha ne használjon Aquastop-pal rendelkező tömlőcsatlakozót a készülék vízcsatlakozásánál.

Használhat egy Aquastop-csatlakozót a vízcsapon.

1. Dugja a kerti tömlőt a vízcsatlakozáshoz szolgáló csatlakozóra.
2. Csatlakoztassa a kerti tömlőt a vízvezetékhez.
3. Nyissa meg teljesen a vízcsapot.

Ábra O

Víz kiszivattyúzása a nyitott tartályból

Ez a magasnyomású mosó a visszacsapó szelepes KÄRCHER-szívótömlővel (külön tartozék, rendelési sz.

2.643-100) felületi víz esővíztároló-hordókból vagy tavakból történő felszívására alkalmas (maximális felszívási magasság: lásd a Műszaki adatokfejezetben).

Szívóüzem esetén nincs szükség a vízcsatlakozáshoz szolgáló csatlakozóra.

1. A szívótömlőt töltse meg tiszta vízzel.
2. Csavarozza a szívótömlöt a készülék vizcsatlakozására és akassza egy vizforrásra (pl. esővíztárolóhordóra).

A készülék légtelenítése

1. Kapcsolja be a készüléket „I/ON”.
2. Oldja fel a magasnyomású pisztoly karjának reteszelését.
3. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.
4. Járassa a készüléket maximum 2 percig, míg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.
5. Engedje el a magasnyomású pisztoly karját.
6. Reteszelje a magasnyomású pisztoly karját.

Üzemeltetés

FIGYELEM

A szivattyú szárazon futása

A készülék károsodása

Ha a készülékben 2 percen belül nem épül fel a nyomás, kapcsolja le a készüléket, és a Segítség üzemzavarok esetén.

Smart Control rendszer

A nyomás és a tisztítószer adagolásának fokozatai a magasnyomású pisztoly „+/-” gombjaival választhatók ki. A szórásmódot a 3 az 1-ben Multi Jet szórócső elforgatásával lehet megváltoztatni.

Megjegyzés

Az anyagok érzékenysége azok életkorától és állapotától függően nagy mértékben változhat. Az ajánlások

ezért nem kötelező érvényűek.

Lapossugár fúvóka
Nyomás-szint	Kijelző Ajánlott pl. az alábbi-akhoz:
		kőburkolatú teraszok, aszfalt, fémfelületek, kerti szerszámok (talics-ka, ásó stb.)
		autók/motorkerékpárok, téglafelületek, vakolt fa-lak, műanyag bútorok
		Fafelületek, kerékpár, homokkő felületek, rat-tan bútorok

zen
Nyomás-szint	ol. az alábbi-akhoz:

títószer fúvóka Kijelző Ajánlott

Kijelző Ajánlott

Magasnyomáson történő üzemeltetés

FIGYELEM

Fényezett vagy érzékeny felületek károsodása

A csekély szórás távolság vagy nem megfelelő szórócső választása esetén a felületek károsodhatnak. Tartson be legalább 30 cm-es szórás távolságot a fényezett felületek tisztítása során. Ne tisztítson szennymaróval gumiabroncsot, lakkozott vagy érzékeny felületeket, pl. fát.

1. Dugja be a 3-in-1 Multi Jet szórócsövet és rögzítse 90°-os elfordítással. Ennek során ügyeljen a beállításra!

Ábra P

FIGYELEM

A szórásmód megváltoztatása a magasnyomású pisztoly karjának lenyomott állapotában

A szórócső sérülése

Engedje el a magasnyomású pisztoly karját, mielőtt megváltoztatja a szórásmódot.

1. Válassza ki a szórásmódot. Ehhez forgassa el a 3-in-1 Multi Jet szórócsövet, hogy a szükséges sugár kijelzése fent látható legyen.
2. Kapcsolja be a készüléket („I/ON“).
3. Oldja fel a magasnyomású pisztoly karjának reteszelését.
4. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.

A BOOST funkció aktiválása

A makacs szennyeződések tisztításához a beállított nyomásszinttől függetlenül, 30 másodpercre aktiválható a BOOST funkció. A víznyomás eközben megemelkedik.

1. Tartsa lenyomva a magasnyomású pisztoly „+” gombját, amíg a BOOST felirat megjelenik az LCD kijelzőn.

Ábra Q

Miután a BOOST funkció lejárt, a készülék a korábban beállított nyomásszinten működik.

Amint a kijelző abbahagyja a villogást, a BOOST funkció ismét elérhető.

Mosókefével történő üzemeltetés

FIGYELEM

Lakk károsodása

A felületek károsodása szennyezett mosókefe miatt Használat előtt győződjön meg róla, hogy a mosókefén nincs szennyeződés vagy egyéb részecskék.

Megjegyzés

Mosókefe alkalmazása esetén a készülék alacsony nyomással működik. Ezért tisztítószereket is adhatunk a vízhez.

1. Dugja be a mosókefét a magasnyomású pisztolyba, és rögzítse 90°-os elforgatással.

Tisztítószerrel együtt történő használat

⚠ VESZÉLY

A biztonsági adatlap figyelmen kívül hagyása

Súlyos egészségkárosodás a tisztítószer szakszerűtlen használata miatt

Vegye figyelembe a tisztítószergyártó biztonsági adatlapját, különös tekintettel a személyi védőfelszerelésre vonatkozó útmutatásokra.

Megjegyzés

A tisztítószerrel történő üzemeltetéshez egy Plug 'n' Clean tisztítószeres palackra van szükség. A KÄRC-HER tisztítószerek használatra készen megvásárolhatók Plug 'n' Clean tisztítószeres palackban.

1. Távolítsa el a Plug 'n' Clean tiszítószeres palack fedelét.
2. Nyomja a tiszítószeres palackot nyílásával lefelé a Plug 'n' Clean tiszítószer csatlakozásába.

Ábra R

1. Forgassa el a 3-in-1 Multi Jet szórócsövet a tisztító-szerfúvókán „MIX” irányba, hogy a magasnyomású pisztoly nyomás kijelzésén világítson a „MIX” LCD jelzés.

Üzem közben a tisztítószer oldat a vízsugárhoz adódik.

1. A magasnyomású pisztoly „+”/“-” billentyűivel állítsa be a kívánt tisztítószer koncentrációt.
2. Használhatja a habosítófejet is.

a Töltse a tisztítószer oldatot a tisztítószer tartályba. Ügyeljen a tisztítószer tartályán lévő adagolási utasításra.
b Csatlakoztassa a habosítófejet a tisztítószer tartállyal.
c Dugja be a habosítófejet a magasnyomású pisztolyba, és rögzítse 90°-os elforgatással.

Ábra S

Ajánlott tisztítási módszer

1. A tisztítószert takarékosan szórja a száraz felületre és hagyja hatni (ne száradjon meg).
2. A feloldott szennyeződést mossa le a magasnyomású sugárral.

Tisztítószeres használat után

1. A Plug 'n' Clean tisztítószeres palackot húzza ki a tartójából, és zárja le a fedéllel.
2. Tároláshoz helyezze a tisztítószeres palackot a tartóba a fedéllel felfelé.
3. Az öblítés befejezéséhez kb. 30 másodpercig működtesse a készüléket az 1. tisztítószerfokozatban.

Az üzem megszakítása

1. Engedje el a magasnyomású pisztoly karját. Ha a kart elengedjük, a készülék ismét lekapcsol. A magasnyomás a rendszerben megmarad.
2. Reteszelje a magasnyomású pisztoly karját. Ábra T
3. Állítsa a szórócsöves magasnyomású pisztolyt parkoló pozícióba.
4. 5 percnél hosszabb munkaszünet esetén kapcsolja ki a készüléket („0/OFF“).

Az üzem befejezése

⚠ VIGYÁZAT

Nyomás a rendszerben

Sérülésveszély a magasnyomáson szabályozatlanul ki- lépő víz miatt

A magasnyomású tömlőt csak akkor válassza le a magasnyomású pisztolyról vagy a készülékről, ha már nincs nyomás a rendszerben.

1. Engedje el a magasnyomású pisztoly karját.
2. Zárja el a vízcsapot.

3. Nyomja 30 másodpercig a magasnyomású pisztoly karját. A rendszerben visszamaradt nyomás megszűnik.

4. Engedje el a magasnyomású pisztoly karját.

5. Reteszelje a magasnyomású pisztoly karját.

6. Válassza le a készüléket a vízellátásról.

7. Kapcsolja ki a készüléket „0/OFF”.

8. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

Szállítás

⚠ VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Szállítás során ügyeljen a készülék súlyára.

A készülék hordozása

1. Emelje meg a készüléket a fogóknál, és így szállít-sa.

A készülék húzása

1. Húzza ki a szállító fogót hallható kattanásig.

2. A készüléket a szállító fogónál húzza.

A készülék szállítása járműveken

1. Fektetve szállítás előtt húzza ki a Plug 'n' Clean tisz-títószeres palackot a tartójából, és zárja le a fedéllel.
2. Biztosítsa ki a készüléket elcsúszás és felborulás el- len.

Tárolás

⚠ VIGYÁZAT

A súly figyelmen kívül hagyása

Sérülés és károsodás veszélye

Raktározás során ügyeljen a készülék súlyára.

A készülék tárolása

1. A készüléket sík felületre kell leállítani.
2. Válassza le a szórócsövet a magasnyomású mosópisztolyról.
3. Nyomja meg a magasnyomású pisztoly leválasztógombját, és válassza le a magasnyomású tömlőt a magasnyomású pisztolyról.

FIGYELEM

A magasnyomású tömlő károsodása

A magasnyomású tömlő károsodása hibás forgásirány miatt

Feltekerésnél vegye figyelembe a tömlődob forgásirányát.

1. Tömlődobos készülékeknél: Forgassa a tömlődobot a kurbli segítségével az óramutató járásával ellentétes irányban és tekerje fel a magasnyomású tömlőt.
2. Tömlődob nélküli készülékeknél: Helyezze el a nagynyomású tömlőt a készüléken.
3. Helyezze a hálózati csatlakozó vezetéket és a tartozékot a készülékre.

Hosszabb raktározás előtt vegye figyelembe a kiegészítő tudnivalókat, lásd az alábbi fejezetet: Ápolás és karbantartás.

Fagyvédelem

FIGYELEM

Fagyveszély

A nem teljesen kiürített készülékek a fagy hatására tönkremehetnek.

Ürítse ki teljesen a készüléket és tartozékait.

Óvja a készüléket a fagytól.

Az alábbiaknak teljesülnie kell:

• A készülék le van választva a vízellátásról.
• A nagynyomású pisztoly le van választva a nagynyomású tömlőről.
• Kapcsolja be a készüléket „I/ON”.
• Legfeljebb egy percig várjon, amíg nem folyik ki több víz a magasnyomású tömlőből.
• Kapcsolja ki a készüléket.
• A készüléket és összes tartozékát fagymentes helyiségben tárolja.

Ápolás és karbantartás

⚠ VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

A készülék nem igényel karbantartást, tehát nem kell tervszerű karbantartást végeznie.

A vízcsatlakozás szitájának tisztítása

FIGYELEM

Sérült szita a vízcsatlakozásban

A készülék károsodhat a szennyezett víztöl

Ellenőrizze a szitát károsodások tekintetében a vízcsatlakozásba való behelyezés előtt.

Szükség esetén tisztítsa meg a vízcsatlakozásban lévő szitát.

1. Távolítsa el a csatlakozót a vízcsatlakozásból.

2. A szitát laposfogóval kell kihúzni.

3. Tisztítsa meg a szitát folyó víz alatt.

Ábra U

1. Helyezze be a szitát a vízcsatlakozásba.

A magasnyomású pisztoly akkumulátorainak cseréje

Két darab AAA méretű elem vagy akkumulátor szükséges.

Az elemek lemerültek, ha a magasnyomású pisztoly kijelzőjén semmi sem látható, vagy egy villogó akkumulátor szimbólum jelenik meg.

Ábra V

1. Nyomja meg a tolózárat.

Ábra W

1. Nyissa ki az akkumulátor rekeszt.
2. Vegye ki az akkumulátorokat.
3. Helyezze be az új akkumulátorokat, ügyelve a pólusok helyes beállítására.
4. Csukja be az akkumulátor rekeszt.
5. A használt akkumulátorokat az érvényes előírásoknak megfelelően ártalmatlanítsa.

Segítség üzemzavarok esetén

Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.

□ VESZÉLY

Áramütés veszélye

Sérülésveszély áram alatt álló részek érintése miatt Kapcsolja ki a készüléket.

Húzza ki a hálózati dugaszt.

A készülék nem megy

1. Nyomja meg a magasnyomású pisztoly karját. A készülék bekapcsol.
2. Ellenőrizze, hogy az ismertető címkén megadott feszültség megegyezik az áramforrás feszültségével.
3. Ellenőrizze a hálózati csatlakozó vezetéket károsodások tekintetében.
4. Ha túlterheli a motort, és kiold a motorvédő kapcsoló:

a Kapcsolja ki a készüléket „0/OFF”.

b Hagyja lehülni a készüléket 1 órán keresztül.

c Kapcsolja be a készüléket („I/ON“), és helyezze ismét üzembe.

Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

A készülék nem indul, a motor zúg

Gyenge villamos hálózat vagy hosszabbító kábel használata miatti feszültségesés

1. Bekapcsoláskor először a magasnyomású pisztoly karját nyomja meg, majd kapcsolja be a készüléket („I/ON“).

A készülék nem kerül nyomás alá

A vízbevitel túl kicsi

1. Nyissa meg teljesen a vízcsapot.
2. Ellenőrizze a vízbefolyás szállítási mennyiségét.
   A vízcsatlakozás szitája szennyeződött.
3. A vízcsatlakozás szitáját laposfogóval kell kihúzni.
4. Tisztítsa meg a szitát folyó víz alatt.
   A készülékben levegő van.
5. Légtelenítse a készüléket:

a A készüléket csatlakoztatott szórócső nélkül maximum 2 percre kapcsolja be.
b Nyomja meg a magasnyomású pisztolyt és várjon, amíg a víz buborékmentesen folyik ki a magasnyomású pisztolyból.
c Csatlakoztassa a szórócsövet.
d Szívóüzemben vegye figyelembe a maximális felszívási magasságot (lásd a ... Műszaki adatokfejezetben).

Erős nyomásingadozások

1. A magasnyomású fúvóka megtisztítása:

a Tüvel távolítsa el a szennyeződést a fúvókafuratból. b A magasnyomású fúvókát elölről öblítse ki vízzel.

1. Ellenőrizze a vízbefolyás mennyiségét.

A készülék tömítetlen

1. A készülék csekély tömítetlensége műszakilag indokolt. Erős tömítetlenség esetén keresse fel a hivatalos ügyfélszolgálatot.

Nem szívja fel a tisztítószert

1. Csavarja a 3-in-1 Multi Jet szórócsövet a „MIX” tisz-títószerfúvókára.
2. Ellenőrizze, hogy a Plug 'n' Clean tisztítószer palack nyílásával lefelé a tiszítószer csatlakozásán helyezkedik-e el.

Nincs nyomás kijelzés a magasnyomású pisztolyon Ábra X

1. A magasnyomású mosó ismételt csatlakoztatásához lásd a Első üzembe helyezés. fejezetet.

Hibaüzenetek

Ábra Y

1. Kapcsolja ki a készüléket „0/OFF”.
2. Húzza ki a hálózati dugaszcsatlakozót az aljzatból.

3. 20 másodperc után helyezze vissza a hálózati dugaszt az aljzatba.

4. Kapcsolja be a készüléket „I/ON”. Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

Vészfutás

Ha a magasnyomású pisztoly nyomásszabályozása meghibásodott, akkor a magasnyomású mosó a maximális fokozaton működik.

1. A vészhelyzeti működés kikapcsolása:
   a Kapcsolja ki a készüléket „0/OFF”.
   b Húzza ki a hálózati dugaszcsatlakozót az aljzat-ból.
   c 20 másodperc után helyezze vissza a hálózati dugaszt az aljzatba.
   d Kapcsolja be a készüléket „I/ON”. Ha az üzemzavar többször lép fel, ellenőriztesse a készüléket az ügyfélszolgálattal.

A magasnyomású pisztoly nem működik megfelelően

Ábra Z

Belső hiba történt a magasnyomású pisztoly elektronikájában.

1. Nyomja meg a tolózárat.

Ábra W

1. Nyissa ki az akkumulátor rekeszt.
2. Vegye ki az akkumulátorokat.
3. Helyezze be az akkumulátorokat, ügyelve a pólusok helyes beállítására.
4. Csukja be az akkumulátor rekeszt. Ha az üzemzavar többször lép fel, akkor ellenőriztesse a magasnyomású pisztolyt az ügyfélszolgálat-tal.

Garancia

Minden országban az illetékes értékesítő társaságunk által megadott garanciális feltételek vannak érvényben.

A készüléknél felmerülő esetleges zavarokat a garanciaidön belül díjmentesen orvosoljuk, amennyiben anyag-, illetve gyártási hibáról van szó. Garanciális esetben kérjük, a számlával együtt forduljon kereskedőjéhez vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához.

(A címet lásd a hátoldalon)

Műszaki adatok

	K 5 Premium Smart Control		Smart Control
Elektromos csatlakozás
Feszültség	V		230
Fázis ~		1
Frekvencia	Hz		50
Csatlakozási teljesítmény kW 2,1 2,1
Védettség		IPX5	IPX5
Érintésvédelmi osztály		I	I
Hálózati biztosíték (lassú kioldású)	A	10	10
Vízcsatlakozás
Hozzáfolyási nyomás (max.)	MPa	1,2 1,2
Hozzáfolyási hőmérséklet (max.)	°C	40 40
Hozzáfolyási mennyiség (min.)	l/min	10 10
Szívómagasság (max.)	m	0,5 0,5
A készülék teljesítményre vonatkozó adatai
Üzemi nyomás	MPa	12,5	12,5
Max. engedélyezett nyomás	MPa	14,5	14,5
Szállítási mennyiség, víz	l/min	7,5	7,5
Max. szállítási mennyiség	l/min	8,3	8,3
Szállítási mennyiség, tisz-títószer	l/min	0,3	0,3
A magasnyomású pisztoly visszalökőereje	N	17	17
Méretek és súlyok
Jellemző üzemi súly	kg	15,8	15,7
Hosszúság mm 414 402
Szélesség	mm	306 306
Magasság	mm	588 588
SRD sávos vezeték nélküli modul
Frekvencia MHz 868,7-			868,7-
		869,2	869,2
Effektív kisugárzott teljesít-mény (ERP)	mW	0,53	0,53
Bluetooth rádió modul
Frekvencia GHz 2,45	2,45
Effektív kisugárzott teljesít-mény (ERP)	mW	6,3	6,3
Az EN 60335-2-79 szerint meghatározott értékek
Kéz-kar-vibrációs érték	m/s ^2	1,2	1,2
Bizonytalansági paramé-ter K	m/s ^2	0,6	0,6
Zajszint L _pA	dB(A)	77 77
Bizonytalansági paramé-ter K _pA	dB(A)	3 3
L zajteljesítményszint _WA + K bizonytalansági paramé-ter _WA	dB(A)	93 93

A müszaki változtatások jogát fenntartjuk.

EU-megfelelőségi nyilatkozat

Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.

1 Termék: Magasnyomású mosó

Típus:59.324-xxx

Vonatkozó EU-irányelvek

2000/14/EK

2014/53/EU

2006/42/EK (+2009/127/EK)

2011/65/EU irányelv

Alkalmazott harmonizált szabványok

EN 50581

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 300 220-2 V3.1.1

EN 300 328 V2.1.1

Alkalmazott megfelelőségértékelési eljárások

Zajteljesítményszint dB(A)

Mért: 90

Szavatolt: 93

Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.

Dokumentációs ügyekben meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Németország)

Tel.: [phone]

Fax: [phone]
