HASZNÁLATI ÚTMUTATÓ S_CD505DC Vonroc

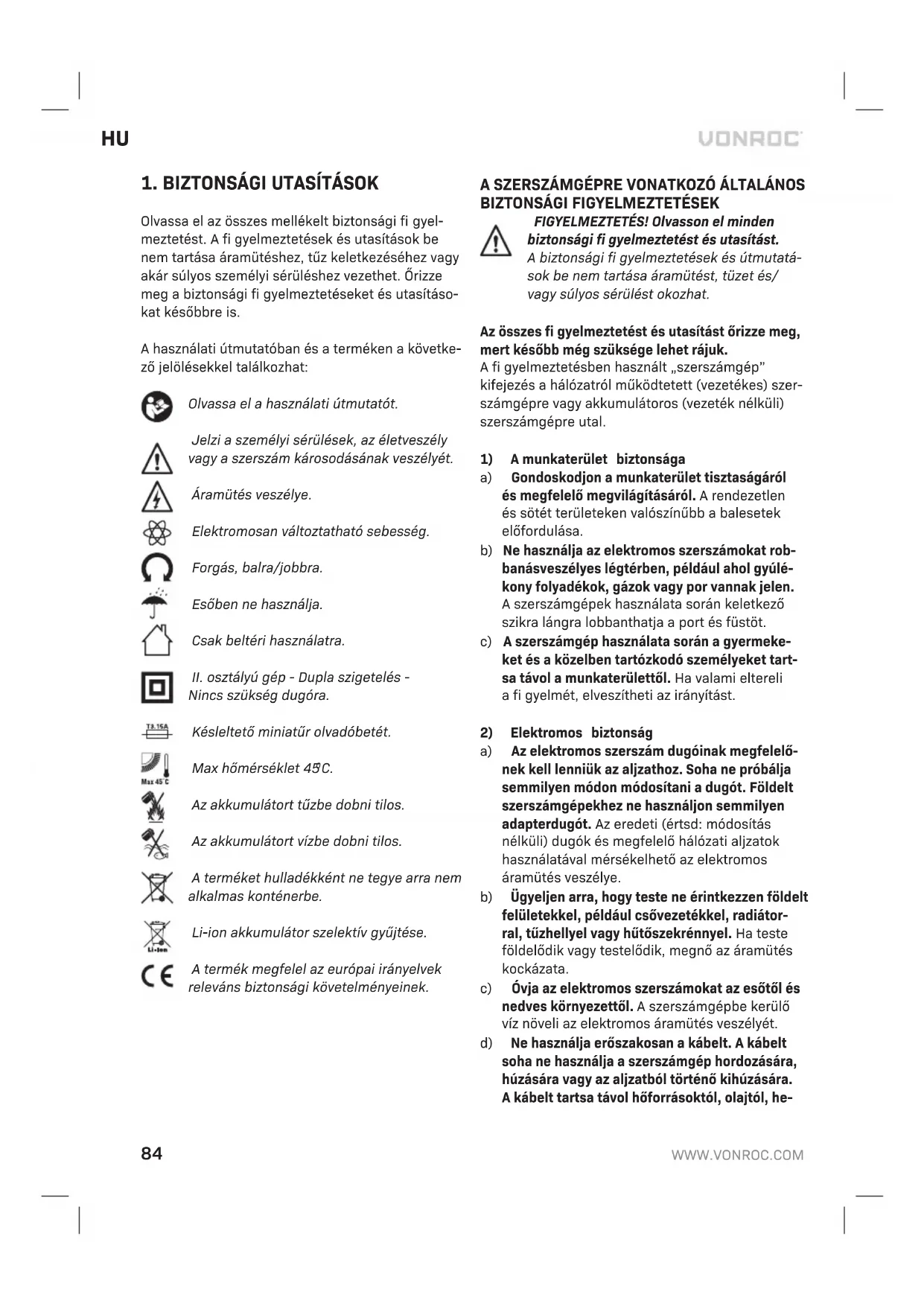

HU Eredeti utasítások 84
Olvassa el az összes mellékelt biztonsági fi gyelmeztetést. A fi gyelmeztetések és utasítások be nem tartása áramütéshez, tüz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Örizze meg a biztonsági fi gyelmeztetéseket és utasításokat későbbre is.
A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:
Olvassa el a használati útmutatót.
Jelzi a személyi sérülések, az életveszély vagy a szerszám károsodásának veszélyét.
Áramütés veszélye.
Elektromosan változtatható sebesség.
Forgás, balra/jobbra.
Esőben ne használja.
Csak beltéri használatra.
II. osztályú gép - Dupla szigetelés - Nincs szükség dugóra.
Késleltető miniatür olvadóbetét.
Max hömérséklet 45°C.
Az akkumulátort tűzbe dobni tilos.
Az akkumulátort vízbe dobni tilos.
A terméket hulladékként ne tegye arra nem alkalmas konténerbe.
Li-ion akkumulátor szelektív gyűjtése.
A termék megfelel az európai irányelvek releváns biztonsági követelményeinek.
A SZERSZÁMGÉPRE VONATKOZÓ ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK
FIGYELMEZTETÉS! Olvasson el minden biztonsági fi gyelmeztetést és utasítást.
A biztonsági fi gyelmeztetések és útmutatások be nem tartása áramütést, tüzet és/vagy súlyos sérülést okozhat.
Az összes fi gyelmeztetést és utasítást őrizze meg, mert később még szüksége lehet rájuk.
A fi gyelmeztetésben használt „szerszámgép” kifejezés a hálózatról működtetett (vezetékes) szerszámgépre vagy akkumulátoros (vezeték nélküli) szerszámgépre utal.
1) A munkaterület biztonsága
a) Gondoskodjon a munkaterület tisztaságáról és megfelelő megvilágításáról. A rendezetlen és sötét területeken valószínűbb a balesetek előfordulása.
b) Ne használja az elektromos szerszámokat robbanásveszélyes légtérben, például ahol gyúlékony folyadékok, gázok vagy por vannak jelen. A szerszámgépek használata során keletkező szikra lángra lobbanthatja a port és füstöt.
c) A szerszámgép használata során a gyermekeket és a közelben tartózkodó személyeket tartsa távol a munkaterülettől. Ha valami eltereli a fi gyelmét, elveszítheti az irányítást.
2) Elektromos biztonság
a) Az elektromos szerszám dugóinak megfelelőnek kell lenniük az aljzathoz. Soha ne próbálja semmilyen módon módosítani a dugót. Földelt szerszámgépekhez ne használjon semmilyen adapterdugót. Az eredeti (értsd: módosítás nélküli) dugók és megfelelő hálózati aljzatok használatával mérsékelhető az elektromos áramütés veszélye.
b) Ügyeljen arra, hogy teste ne érintkezzen földelt felületekkel, például csővezetékkel, radiátorral, tűzhellyel vagy hűtőszekrénnyel. Ha teste földelődik vagy testelődik, megnő az áramütés kockázata.
c) Óvja az elektromos szerszámokat az esőtől és nedves környezettől. A szerszámgépbe kerülő víz növeli az elektromos áramütés veszélyét.
d) Ne használja erőszakosan a kábelt. A kábelt soha ne használja a szerszámgép hordozására, húzására vagy az aljzatból történő kihúzására. A kábelt tartsa távol hőforrásoktól, olajtól, he-
gyes élektöl és mozgó alkatrészektöl. A sérült vagy megtekeredett kábelek növelik az elektromos áramütés veszélyét.
e) Az elektromos szerszám kültéri használata esetén kültéri használatra alkalmas hosszabbító kábelt használjon. A kültéri használatra alkalmas kábel használatával mérsékelhető az elektromos áramütés veszélye.
f) Ha az elektromos szerszámot mindenképpen nedves környezetben kell használni, akkor használjon áramvédő kapcsolóval (RCD) ellátott tápforrást. Az áramvédő kapcsolóval ellátott tápforrás használatával mérsékelhető az elektromos áramütés veszélye.
3) Személyi biztonság
a) Az elektromos szerszám használata során maradjon éber, koncentráljon az éppen végzett műveletre és használja a józan ítélőképességét. Ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszer hatása alatt áll, ne használjon szerszámgépet. A szerszámgépek használata közben egyetlen pillanatnyi fi gyelmetlenség is súlyos személyi sérülést okozhat.
b) Használjon egyéni védőfelszerelést. Mindig viseljen szemvédő felszerelést. A megfelelő körülményekhez való védőeszközökkel (például pormaszkkal, csúszásgátló biztonsági cipővel, munkavédelmi sisakkal vagy hallásvédő eszközzel) csökkenthető a személyi sérülések kockázata.
c) Gondoskodjon a gép véletlen elindulásának a megelőzéséről. A szerszám tápforráshoz és/ vagy akkumulátorcsomaghoz történő csatlakoztatása, kézbevétele vagy hordozása előtt győződjön meg róla, hogy a kapcsoló OFF (kikapcs.) állásban van. Ha úgy hordozza a szerszámgépet, hogy az ujja a kapcsolón van, vagy úgy helyezi feszültség alá a szerszámgépet, hogy a kapcsolója ON (bekapcs.) helyzetben van, ez növeli a balesetek kockázatát.
d) Az elektromos szerszám bekapcsolása előtt távolítsa el a csavarkulcsokat vagy beállító kulcsokat. A szerszámgép forgó alkatrészein felejtett csavarkulcs vagy beállító kulcs személyi sérülést okozhat.
e) Ne próbáljon túlnyújtózva vagy kitekeredett testhelyzetben dolgozni. Mindig két lábbal, egyensúlyban álljon a talajon. Így könnyebben tudja irányítani a szerszámgépet a váratlan helyzetekben.
f) Viseljen megfelelő öltözetet. Ne viseljen laza ruhát vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a ruhákat, az ékszereket és a hosszú hajat.
g) Ha a szerszámhoz porelszívó és porgyűjtő eszközt is lehet csatlakoztatni, akkor gondoskodjon ezek csatlakoztatásáról és megfelelő használatáról. A porgyűjtő rendszerek használatával csökkenthetők a porral kapcsolatos veszélyek.
h) Ne engedje, hogy a szerszámok gyakori használata során szerzett tapasztalatai túlzott biztonságérzetet keltsenek Önben, és amiatt elhanyagolja a biztonsági alapelveket. Gondatlan cselekvés már a másodperc töredéke alatt is súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Az elektromos szerszámot tilos túlzott erőkifejtéssel használni. Az alkalmazási célnak megfelelő szerszámgépet használjon. A megfelelő szerszámgép biztonságosabban és hatékonyabban végzi a munkát azon a fordulatszámon, amire azt tervezték.
b) Ne használja az elektromos szerszámot, ha az nem kapcsolható be/ki a főkapcsolóval. Bármely szerszámgép veszélyes lehet, amit a kapcsolóval nem lehet irányítani, ezért az ilyen szerszámgépet meg kell javíttatni.
c) Válassza le a dugót a tápforrásról és/vagy az akkumulátorcsomagot az elektromos szerszámról, mielött bármilyen módosítást végez, tartozékot cserél vagy eltárolja az elektromos szerszámot. Ezekkel a megelőző biztonsági intézkedésekkel csökkenthető a szerszámgép véletlen elindulásának a kockázata.
d) A használaton kívüli elektromos szerszámot olyan helyen tárolja, ahol gyermekek nem férhetnek hozzá; ne engedje, hogy olyan személyek használják, akik az elektromos szerszámot és ezeket az utasításokat nem ismerik. A szerszámgépek rendkívül veszélyesek lehetnek szakképzetlen felhasználók kezeiben.
e) Tartsa karban az elektromos szerszámokat. Ellenőrizze, hogy a mozgó alkatrészek nem állítódtak-e el vagy nem szorulnak-e, nincsenek-e a szerszámon törött alkatrészek, és nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják a szerszám működését. Ha a szerszámgép sérült, használat előtt javíttassa
meg. A nem megfelelően karbantartott szerszámgépek számos balesetet okoznak.
f) Tartsa élesen és tisztán a vágószerszámokat. A megfelelően karbantartott, éles vágószerszá- mok beszorulásának kisebb a valószínűsége, ráadásul könnyebben irányíthatók.
g) Az elektromos szerszámot, tartozékokat és szerszámszárakat stb. a használati útmutatónak megfelelően használja, a munkakörül-mények és az elvégzendő feladat fi gyellembe-vételével. Ha a szerszámgépet a rendeltetési céljától eltérően használják, ez veszélyhelyzetet teremthet.
h) Tartsa a fogantyúkat és egyéb markolási felületeket szárazon, tisztán, olajtól és zsírtól mentesen. Váratlan helyzetekben a csúszós fogantyúk és egyéb markolási felületek akadályozzák a szerszám biztonságos kezelését és irányítását.
5) Az akkumulátoros szerszám használata és ápolása
a) Újratöltéshez csak a gyártó által megjelölt töltőt használja. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja az elektromos szerszámokat. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban, óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely a két kapcsot össze képes kötni. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Agresszív körülmények között az akkumulátorból folyadék kerülhet ki; kerülje a vele való érintkezést. Ha véletlenül mégis a börre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.
e) Sérült vagy átalakított akkucsomagot és szerszámot ne használjon. A sérült vagy átalakított akkumulátorok kiszámíthatatlanul viselkedhetnek, tüzet, robbanást vagy sérülést okozhatnak.
f) Tüztöl és szélsőséges hőmérséklettöl óvja az akkucsomagot és a szerszámot. Ha tüznek vagy 130 °C-on felüli hőmérsékletnek teszi ki, robbá-
nást okozhat. TARTSA SZEM ELÖTT: a „130 °C” megfelel „265 °F”-nak (Fahrenheit fok).
g) Tartsa be a töltésre vonatkozó összes utasítást, és ne töltse az akkucsomagot vagy a szerszá-mot a kezelési útmutatóban megadott tartományon kívül eső hőmérséklet mellett. Nem megfelelő vagy a megadott tartományon kívüli hőmérséklet mellett történő töltés károsíthatja az akkumulátort, és tűzveszéllyel jár.
6) Szerviz
a) A szerszámgépet képzett javító szakemberrel javíttassa, csakis az eredetivel azonos póta- katrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.
b) Sérült akkucsomagot soha ne szervizeljen.
Akkucsomagok szervizelését csak a gyártó vagy annak megbízott szolgáltatója végezheti.
TOVÁBBI MUNKAVÉDELMI FIGYELMEZTETÉ- SEK FÚRÓK ÉS CSAVAROZÓK ESETÉN Biztonsági fi gyelmeztetések fúrókhoz
a) Ütvefúrásnál viseljen hallásvédőt. A magas zajszint halláskárosodást okozhat.
b) Az elektromos szerszámot a szigetelt markolási felületein fogja, amikor olyan munkát végez vele, ahol a kötőelem rejtett vezetéket érhet. Ha a vágószerszám feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülnek, és a kezelőt áramütés érheti.
c) Használat előtt megfelelően markolja meg a szerszámot. Ez a szerszám nagy nyomatékot ad le, és ha munka közben nem markolja eléggé, elvesztheti felette az uralmát, és sérülést szenvedhet.
BIZTONSÁGI ÚTMUTATÁSOK HOSSZÚ FÚRÓ-SZÁRAK HASZNÁLATÁHOZ
a) Soha ne működtesse a fúrószárat a maximális névleges fordulatszámánál magasabb fordulatszámon. Magasabb fordulatszámon a fúrószár valószínűleg elhajlik, ha a munkadarab értintése nélkül hagyják szabadon forogni, és személyi sérülést okozhat.
b) A fúrást mindig alacsony fordulatszámon kezdje, és a fúrószár érjen hozzá a munkadarabhoz. Magasabb fordulatszámon a fúrószár valószínű leg elhajlik, ha a munkadarab értintése nélkül hagyják szabadon forogni, és személyi sérülést okozhat.
c) Csak hossztengelyének irányában nyomja a fúrószárat, és túl nagy nyomást ne gyakoroljon rá. A fúrószár elgörbülhet, amiatt eltörhet, a kezelő elveszítheti a szerszám feletti uralmát, és megsérülhet.
BIZTONSÁGI FIGYELMEZTETÉSEK AZ AKKU-MULÁTORHOZ
a) Ne bontsa szét az akkumulátort. Az veszélyes rövidzárlatot okozhat.
b) Hőbehatástól védje az akkumulátort, pl. ne tegye ki folyamatos erős napsugárzásnak, tűztől, víztől és más nedvességtől is védje. Robbanásveszély.
c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belőle. Szel- löztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget. A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Vonroc termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.
BIZTONSÁGI FIGYELMEZTETÉSEK A TÖLTŐ-HÖZ
Rendeltetése
A töltővel kizárólag CD801AA és CD803AA típusú újratölthető akkumulátorcsomagokat töltsön fel. Másfajta elemek használata személyi sérülést és károkat okozhat.
a) A villamos készüléket csökkent fi zikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve) vagy tapasztalat, ismeret híján csak felügyelet vagy útmutatás mellett használhatják.
b) Figyelni kell, nehogy a gyerekek játszanak a készülékkel.
c) Nem újratölthető elemek újratöltésével próbálkozni tilos!
d) Az akkumulátorok töltését jól szellőző helyen kell végezni!
Elektromos biztonság
Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.
- Ne használja a gépet, ha a hálózati kábel vagy a hálózati csatlakozódugó sérült.
- Csak olyan hosszabbító kábelt használjon amely megfelel a berendezés névleges teljesítményének és legalább 1,5 mm² vastag. Ha tekercset használ a hosszabbító kábelhez, mindig teljesen tekerje le a kábelt.
2. GÉP ADATAI
Rendeltetése
Ez a szerszám csavarbehajtáshoz, csavarlazításhoz, valamint fa, fém, kerámia és műanyag fúrásához, il- letve tégla, téglafal és közet ütvefúrásához készült.
MÜSZAKI ADATOK
Ez az útmutató különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő összetételéhez és tartalmához ellenőrizze a műszaki adatokat tartalmazó lenti táblázat vonatkozó cikkszámát.
| Típus sz. | Akkumulátorok tartalmazza | Töltőktartalmazza |
| CD505DC | - | - |
| S_CD505DC | CD801AA | CD802AA |
| S2_CD505DC | 2 x CD801AA | CD802AA |
| S3_CD505DC | CD803AA CD802AA |
| A gép adatai | |
| Feszültség 20 V | --- |
| Tokmány mérete 13 mm | |
| Nyomaték beállítások | 21 + fúrási üzemmód +ütvefúrási üzemmód |
| Üresjárati fordulatszám | |
| 1. helyzet: | 0-400 /min |
| 2. helyzet: | 0-1500 /min |
| Ütvefúrási fordulatszámüresjáraton | |
| 1. helyzet: | 0-6400 /perc |
| 2. helyzet: | 0-24000 /perc |
| Súly 1,2 kg | |
| Hangnyomásszint L_PA | 89,9 dB(A) K= 3 dB(A) |
| Hangteljesítményszint L_WA | 99,9 dB(A) K= 3 dB(A) |
| Kezet és kart terhelő súlyozott effektív rezgésgyorsulás a_h (Ütvefúrés betonba) | 14,265 m/s ^2 K=1,5 m/s ^2 |
| Kezet és kart terhelő súlyozott effektív rezgésgyorsulás a_h,D (Fúrás fémbe) | 1,746 m/s ^2 K=1,5 m/s ^2 |
| Típus sz. CD801AA | |
| Akkumulátor típusa Lítium-ion | |
| Feszültség 20 V | --- |
| Kapacitás 2,0 Ah | |
| Ajánlott töltő CD802AA | |
| Súly | 0,3 |
| Típus sz. CD802AA | |
| A töltő bemenete 220-240V,50Hz | 0,4A |
| A töltő kimenete 21 V | --- 2,5 A |
| 2 Ah-s akkumulátor töltési ideje 60 perc | |
| 4 Ah-s akkumulátor töltési ideje 120 perc | |
| Ajánlott akkumulátorok CD801AA, | CD803AA |
| Súly 0,36 kg | |
| Típus sz. CD803AA | |
| Akkumulátor típusa Lítium-ion | |
| Feszültség 20 V | --- |
| Kapacitás 4,0 Ah | |
| Ajánlott töltő CD802AA | |
| Súly 0,65 kg |
A VONROC VPOWER 20 V akkumulátorplatformból csak a következő akkumulátorokat használja. Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.
CD801AA 20 V, 2 Ah-s lítium-ion
CD803AA 20 V, 4 Ah-s lítium-ion
Ezek az akkumulátorok az alábbi töltővel tölthetők. CD802AA Gyorstöltő
A VONROC VPOWER 20V platform akkumulátorai csereszabatosak minden VONROC VPOWER 20V akkumulátor platform szerszámmal.
Rezgés értékek
A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 62841 szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.
- Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
- Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.
kg Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.
LEÍRÁS
A szövegbeli számok a 2. oldal képeire utalnak.
- Gép
- Akkumulátor
- Akkumulátor kioldó gomb
- Üzemi világítás
- Ki-/bekapcsoló
- Nyomaték beállító gyűrű
- Tokmány
- Sebességváltó kapcsoló
- Irányváltó kapcsoló
- Övkampó
- Üzemmód állító gyűrű
- Akkumulátor LED-jelzőlámpák gomb
- Akkumulátor LED-jelzőlámpák
- Töltő
- Töltés jelző LED-ek
3. ÖSSZESZERELÉS
Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.
Az akkumulátort első használat előtt először fel kell tölteni.
Az akkumulátor behelyezése a gépbe (B ábra)
A töltöre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.
- Tegye az akkumulátort (2) a gép talpábaa B ábrán látható módon.
- Kattanásig nyomja az akkumulátort a helyére.
Az akkumulátor kivétele a gépböl (B ábra)
- Nyomja meg az akkumulátor kioldó gombját (3).
- Vegye ki az akkumulátort a gépből a B ábrán látható módon.
Az akkumulátor töltési állapotának ellenőrzése (C ábra)
- A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (12).
- Az akkumulátor 3 lámpával mutatja a töltési szintet, minél több világít, annál több töltése van még az akkumulátornak.
- Ha a lámpák nem világítanak, az akkumulátor lemerült, azonnal tölteni kell.
Az akkumulátor töltése a töltővel (C ábra)
- Vegye ki a gépből az akkumulátort (2).
- Fordítsa fejjel lefelé az akkumulátort (2) és csúsztassa a töltőre (14) a C ábrán látható módon.
- Nyomja be egészen az akkumulátort a nyílásba.
- Dugja a töltödugót villamos aljzatba és várjon. A gépen a LED jelzők (15) világítani kezdenek és jelzik a töltő állapotát.
A töltön 2 LED jelzőlámpa (15) van, amelyek mutatják a töltési folyamatot:
| Piros LED állapot | Zöld LED állapot Töltés állapot | |
| Nem világít Nem világít Nincs áram | ||
| Nem világít Világít | Készenlét mód:- Nincs behelyezve akku-mulátor vagy- Akkumulátor behelyezve, de a töltés befeje-ződött | |
| Világít Nem világít | Akkumulátortöltődik | |
- A(z) 2 Ah-s akkumulátor teljes feltöltése 60 per-cet vesz igénybe.
- A(z) 4 Ah-s akkumulátor teljes feltöltése 120 percet vesz igénybe.
Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból és vegye ki az akkumulátort a töltőből.
Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.
Fúrók, csavarhúzó hegyek felhelyezése, levétele (A ábra)
A fúrótokmányba (7) hengeres szárú és hatszögletes szárú fúrók és csavarhúzó hegyek helyezhetők.
- Tartsa erösen a gépet fél kézzel.
- Másik kezével az óramutató járásának irányába forgatva nyissa ki a fúrótokmányt (7) hogy a hegy beleférjen.
- Helyezze be a fúrószárat vagy csavarhúzó hegyet.
- A tokmányt (7) az óramutató járásával ellentétes irányba forgatva szorítsa újra össze.
- A gép be/ki kapcsolójával röviden ellenőrizze, hogy a hegy rendesen központosítva van-e.
4. A SZERSZÁM KEZELÉSE
Sebességváltás (A ábra)
Soha ne váltson sebességet a motor járása közben, ez kárt tesz a gépben.
A kapcsolót soha ne tegye két állás közé, máskülönben a gépe károsodni fog.
A gépnek két fúrási sebessége van, a sebességváltó kapcsoló (8) előre vagy hátra tolásával lehet beállítani. A sebességváltó kapcsolón (8) levő szám mutatja a kiválasztott helyzetet.
- helyzet: Lassú fúrás, nagy átmérőjű fúrás vagy csavar behajtás. A gépnek kis sebességen nagy ereje van.
- helyzet: Gyors vagy kis átmérőjű fúrás.
A forgásirány beállítása (A ábra)
- Fúráskor, csavarbehajtáskor az irányváltó kapcsolót (9) állítsa a(z) „” jelhez.
Csavarkivételkor az irányváltó kapcsolót (9) állítsa a(z) „” jelhez.
A gép be- és kikapcsolása (A ábra)
A be/ki kapcsoló (5) szolgál a gép bekapcsolására és a fordulatszám beállítására.
- A be-/kikapcsoló (főkapcsoló) (5) megnyomásával bekapcsolódik a gép, minél jobban benyomja annál gyorsabban forog a fúró.
A be-/kikapcsoló (főkapcsoló) (5) elengedése- kor a gép kikapcsolódik. - Az irányváltó kapcsolót (9) a középső helyzetbe téve a be/ki kapcsoló gomb nem tud elmozdulni.
A gép burkolatát rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Ügyeljen arra, hogy a szellőzőnyílások portól és piszoktól mentesek. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, benzint, alkoholt, ammóniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.
Üzemmód beállítása (A ábra)
Csavarozás
Fordítsa az üzemmód állító gyűrűt (11) a „Csavarozás” szimbólumhoz, a nyomatékállító gyűrűt (6) pedig a kívánt nyomatékhoz.
- A nyomatékállító gyűrű (6) forgatásával, a csavarokat előre beállított mélységre lehet behajtani, ami ismétlődő feladatoknál ideális. Minél nagyobb a szám, annál nagyobb a nyomaték.
- Kis csavarokhoz, puha anyagokhoz kis beállítást válasszon.
- Nagy csavarokhoz, kemény anyagokhoz, és csavarok eltávolításához nagy beállítást válasszon.
- Csavarok behajtásához lehetőleg minél kisebb beállítást használjon. Válasszon nagyobb beállítást, ha a motor megcsúszik, mielőtt a csavar teljesen meg lenne húzva.
KÖRNYEZETVÉDELEM
A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.
Csak EU országokban
Elektromos szerszámokat ne dobjon a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell kiselejtezni.
JÓTÁLLÁS
Fúrás:
Fordítsa az üzemmód állító gyűrűt (11) a „Fú-rás” szimbólumhoz.
Ütvefúrás:
Fordítsa az üzemmód állító gyűrűt (11) az „Üt-vefúrás” szimbólumhoz.
Fúráskor ellenőrizze, hogy az irányváltó kapcsoló (9) feltétlenül a(z) „ ” állásban legyen.
A gépnek van elektromos túlterhelés ellen védő funkciója. A gépet túlterhelés esetén automatikusan lekapcsolja. Ha ez történik, várjon legalább néhány másodpercet, amíg a túlterhelés védelem újra törlödik.
5. KARBANTARTÁS
Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és vegye ki belőle az akkumulátort.
A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a terméken ezen időszak alatt bármilyen hiba jelentkezik anyag- és/vagy gyártási hiba miatt, kérfük, forduljon közvetlenül az Ön VONROC kapcsolattartójához. A jelen garancia nem érvényes a következő körülmények egyikére sem:
- Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
- Normál elhasználódás és kopás;
- A szerszámot erőszakosan vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
- Nem eredeti pótalkatrészeket használtak.
A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem léteznek olyan egyéb garanciák (sem kifejezett, sem hallgatólagos garanciák, beleértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutat-
nak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódik.
A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak
