INSTRUKCJA OBSŁUGI S_CD505DC Vonroc

PL Tłumaczenie instrukcji oryginalnej 61

RO Traducere a instructiunilor originale 68

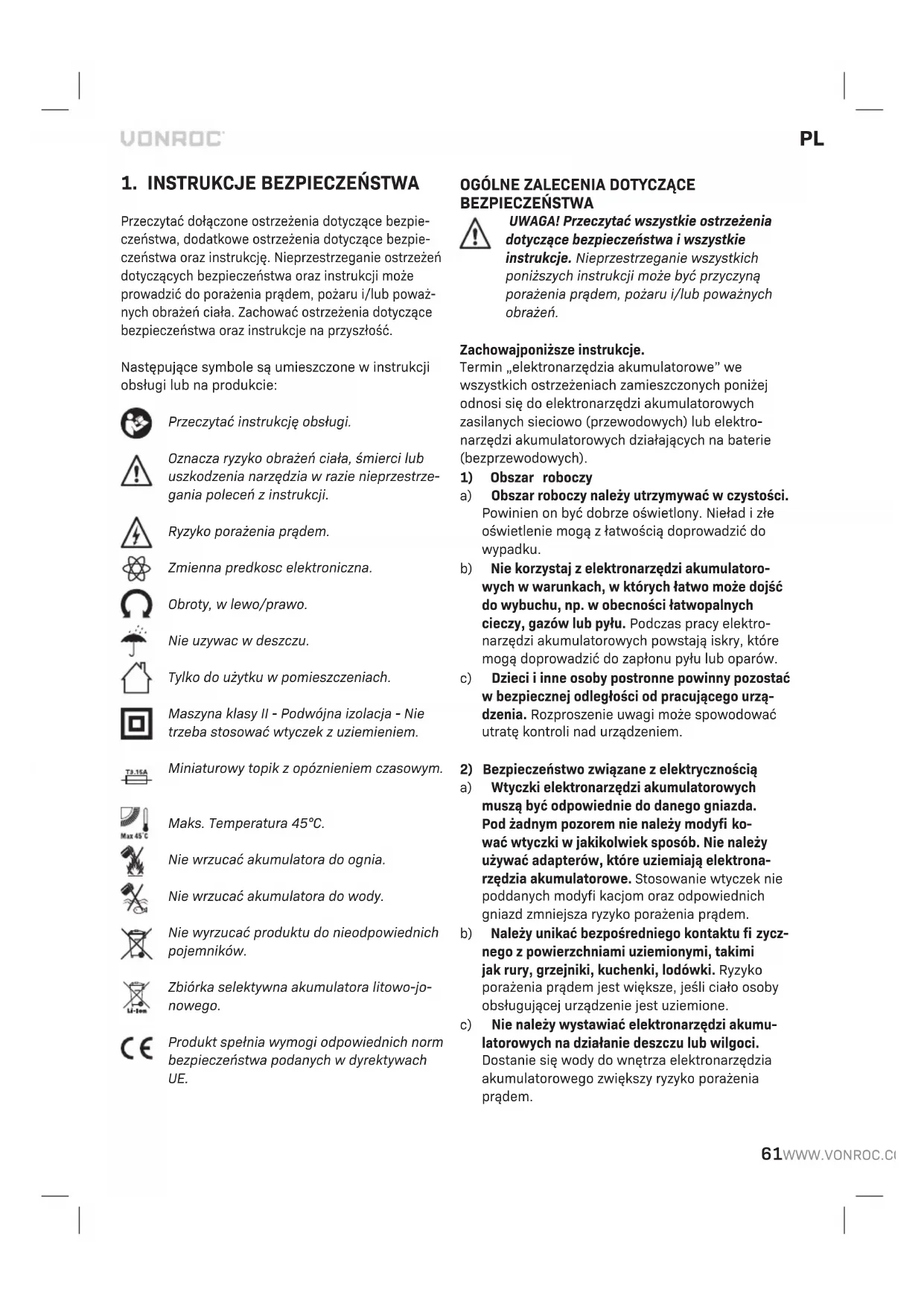

Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość.

Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie:

Przeczytać instrukcję obsługi.

Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji.

Ryzyko porażenia prądem.

Zmienna predkosc elektroniczna.

Obroty, w lewo/prawo.

Nie używac w deszczu.

Tylko do użytku w pomieszczeniach.

Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem.

Miniaturowy topik z opóznieniem czasowym.

Maks. Temperatura 45°C.

Nie wrzucać akumulatora do ognia.

Nie wrzucać akumulatora do wody.

Nie wyrzucać produktu do nieodpowiednich pojemników.

Zbiórka selektywna akumulatora litowo-jo-nowego.

Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE.

OGÓLNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa i wszystkie instrukcje. Nieprzestrzeganie wszystkich poniższych instrukcji może być przyczyną porażenia prądem, pożaru i/lub poważnych obrażeń.

Zachowajponiższe instrukcje.

Termin „elektronarzędzia akumulatorowe” we wszystkich ostrzeżeniach zamieszczonych poniżej odnosi się do elektronarzędzi akumulatorowych zasilanych sieciowo (przewodowych) lub elektro-narzędzi akumulatorowych działających na baterie (bezprzewodowych).

1) Obszar roboczy

a) Obszar roboczy należy utrzymywać w czystości. Powinien on być dobrze oświetlony. Nieład i złę oświetlenie mogą z łatwością doprowadzić do wypadku.

b) Nie korzystaj z elektronarzędzi akumulatorowych w warunkach, w których łatwo może dojść do wybuchu, np. w obecności łatwopalnych cieczy, gazów lub pyłu. Podczas pracy elektronarzędzi akumulatorowych powstają iskry, które mogą doprowadzić do zapłonu pyłu lub oparów.

c) Dzieci i inne osoby postronne powinny pozostać w bezpiecznej odległości od pracującego urządzenia. Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezpieczeństwo związane z elektrycznością

a) Wtyczki elektronarzędzi akumulatorowych muszą być odpowiednie do danego gniazda. Pod żadnym pozorem nie należy modyfi kować wtyczki w jakikolwiek sposób. Nie należy używać adapterów, które uziemiają elektronarzędzia akumulatorowe. Stosowanie wtyczek nie poddanych modyfi kacjom oraz odpowiednich gniazd zmniejsza ryzyko porażenia prądem.

b) Należy unikać bezpośredniego kontaktu fi zycznego z powierzchniami uziemionymi, takimi jak rury, grzejniki, kuchenki, lodówki. Ryzyko porażenia prądem jest większe, jeśli ciało osoby obsługującej urządzenie jest uziemione.

c) Nie należy wystawiać elektronarzędzi akumulatorowych na działanie deszczu lub wilgoci. Dostanie się wody do wnętrza elektronarzędzia akumulatorowego zwiększy ryzyko porażenia prądem.

d) Nie należy używać przewodu w niewłaści- wy sposób. Pod żadnym pozorem nie należy wykorzystywać przewodu do przenoszenia lub ciągnięcia elektronarzędzia akumulatorowego, ani do jego odłączania od sieci. Przewodu nie należy wystawiać na działanie ciepła, smarów. Powinien on znajdować się w bezpiecznej odle- głości od ostrych krawędzi i części ruchomych. Przewody uszkodzone lub popłatane zwiększają ryzyko porażenia prądem.
e) Podczas korzystania z elektronarzędzia akumulatorowego na wolnym powietrzu, należy używać przewodu przedłużacza przystosowanego do użytku na zewnątrz. Używanie przewodu nadającego się do użytku na wolnym powietrzu zmniejsza ryzyko porażenia prądem.
f) Jeśli obsługa elektronarzędzia w wilgotnym miejscu jest nieunikniona, użyć zasilania wyposażonego w wyłącznik różnicowo-prądowy. Użycie wyłącznika różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osoby obsługującej urządzenie
a) Przez cały czas należy mieć się na baczności, uważać na to, co się robi, a w czasie obsługi elektronarzędzia akumulatorowego postępować mając na uwadze zdrowy rozsądek. Urządzenia nie powinny obsługiwać osoby zmęczone lub będące pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi w czasie obsługi elektronarzędzi akumulatorowych może być przyczyną powstania poważnych obrażeń ciała.
b) Należy korzystać ze sprzętu ochronnego oraz zawsze nosić okulary ochronne. Sprzęt ochronny, jak na przykład maska przeciwpyłowa, antypoślizgowe obuwie ochronne, kask lub słuchawki ochronne używany we właściwych sytuacjach pozwoli na zmniejszenie ryzyka obrażeń ciała.
c) Unikać niezamierzonego uruchomienia. Przed podłączeniem urządzenia do sieci, zawsze sprawdzić, czy przełącznik znajduje się w pozycji „wyłączony”. Przenoszenie elektronarzędzi z palcem na przełączniku lub włączonych elektronarzędzi z przełącznikiem w położeniu włączenia jest bardzo niebezpieczne i może powodować wypadki.
d) Przed włączeniem elektronarzędzia akumulatorowego należy usunąć z niego wszystkie klucze nastawcze lub maszynowe. Pozostawienie klucza zamocowanego na jednej z części

obrotowych urządzenia może spowodować powstanie obrażeń ciała.

e) Nie należy sięgać ponad urządzeniem. Przez cały czas należy zachować odpowiednią równowagę i zapewnić odpowiednie oparcie dla stóp. Pozwoli to na lepsze kontrolowanie urządzenia w nieoczekiwanych sytuacjach.
f) Należy nosić odpowiednie ubranie. Do pracy z urządzeniem nie wkładać luźnych ubrań ani bizuterii. Włosy, ubranie i rękawiczki trzymać z dala od części ruchomych. Luźne części ubrania, bizuteria lub długie włosy mogą zostać wciągnięte przez części ruchome.
g) Jeśli w urządzeniu przewidziano elementy służące do odprowadzania i zbierania pyłu, należy sprawdzić, czy są podłączone, i czy działają we właściwy sposób. Korzystanie z tego typu elementów pozwala ograniczyć ryzyko związane z wydzielaniem pyłu podczas pracy urządzenia.
h) Nie zezwalać na to, aby rutyna związana z częstym korzystaniem z narzędzi powodowała nadmierną pewność siebie i ignorowanie zasad bezpiecznego korzystania z narzędzi. Nieodpowiedzialne działanie może spowodować poważne obrażenia ciała w ułamku sekundy.
4) Obsługa i konserwacja elektronarzędzi akumulatorowych
a) Urządzenia nie należy przeciązać. Należy korzystać z narzędzia odpowiedniego do danego typu pracy. Odpowiednio dobrane urządzenie pozwoli na lepsze i bezpieczniejsze wykonanie pracy, we właściwym dla urządzenia tempie.
b) Z elektronarzędzia akumulatorowego nie należy korzystać, jeśli nie można go włączyć i wyłączyć przy pomocy przełącznika. Urządzenie, którego nie można kontrolować używając przełącznika jest niebezpieczne i powinno być oddane do naprawy.
c) Przed przystąpieniem do regulowania elektronarzędzi akumulatorowych, wymiany akcesoriów lub przygotowywania urządzeń do okresu przechowywania, należy odłączyć wtyczkę od źródła zasilania. Tego typu środki ostrożności zmniejszają ryzyko przypadkowego uruchomienia urządzenia.
d) Nieczynne elektronarzędzia akumulatorowe należy przechowywać poza zasięgiem dzieci. Nie należy pozwolić, aby osoby nie znające urządzenia lub niniejszych instrukcji obsługiwały urządzenie. Elektronarzędzia akumulatoro-

we w rękach niekompetentnych użytkowników stanowią zagrożenie.

e) Elektronarzędzia akumulatorowe należy utrzymywać w dobrym stanie technicznym. Należy sprawdzać, czy części ruchome są właściwie założone, i czy się nie zacinają. Należy również sprawdzać, czy jakieś części nie są uszkodzone oraz sprawdzać wszelkie inne elementy, które mogą wpłynąć na pracę urządzeń. Jeśli urządzenie jest uszkodzone, przed przystąpieniem do jego użytkowania, należy je naprawić. Częstą przyczyną wypadków jest zły stan techniczny urządzeń.
f) Narzędzia służące do cięcia powinny być naostrzone i utrzymywane w czystości. Jeśli narzędzia służące do cięcia, które posiadają ostre krawędzie tnące, są właściwie konserwowane, istnieje mniejsze prawdopodobieństwo ich zacinania się. Ponadto, łatwiej je kontrolować.
g) Elektronarzędzia akumulatorowego, akcesoriów, nakładek, itp. należy używać zgodnie z niniejszymi instrukcjami oraz w sposób właściwy dla danego rodzaju urządzenia, z u względnieniem warunków pracy oraz jej rodzaju. Używanie urządzenia niezgodnie z przeznaczeniem może prowadzić do powstania sytuacji niebezpiecznych.
h) Uchwyty należy utrzymywać w stanie suchym, czystym i niezabrudzonym olejem lub smarem. Śliskie uchwyty i powierzchnie do chwytania nie pozwalają na bezpieczne obchodzenie się z narzędziem i panowanie nad nim w nieoczekiwanych sytuacjach.
5) Użytkowanie i konserwacja urządzenia zasilanego akumulatorkami
a) Ładować tylko przy użyciu ładowarki określonej przez producenta. Ładowarka przewidziana dla jednego rodzaju akumulatorków stwarza ryzyko pożaru w przypadku użycia jej z innym zestawem akumulatorków.
b) Należy używać jedynie akumulatorków przeznaczonych dla danego urządzenia. Użycie innych akumulatorków stwarza ryzyko wystąpienia obrażeń ciała lub pożaru.
c) Kiedy akumulatorki nie są używane, należy przechowywać je z dala od przedmiotów metalowych, takich jak spinacze do papieru, monety, klucze, gwoździe, śruby lub inne niewielkie przedmioty metalowe, które mogłyby spowodo-

wać zwarcie pomiędzy stykami. Zwarcie styków akumulatorka może spowodować pożar.

d) W przypadku przeciążenia z akumulatorka może wycieknąć płyn; nie należy go dotykać. W razie przypadkowego kontaktu przemyć skórę wodą. W przypadku dostania się płynu do oczu należy skontaktować się z lekarzem. Płyn z akumulatorka może powodować podrażnienia lub oparzenia.
e) Nie używać uszkodzonego ani zmodyfi kowanego akumulatora lub narzędzia. Uszkodzone lub zmodyfi kowane akumulatory mogą działać w sposób nieoczekiwany, co może powodować pożar, wybuch lub ryzyko obrażeń ciała.
f) Nie wystawiać akumulatora ani narzędzia na działanie płomienia lub zbyt wysokiej temperatury. Narażenie na działanie płomienia lub temperatury powyżej 130°C może spowodować wybuch. UWAGA Temperaturę „130 °C“ można zastąpić temperaturą „265 °F”.
g) Przestrzegać wszystkich instrukcji ładowania i nie ładować akumulatora ani narzędzia poza zakresem temperatury podanym w instrukcji. Nieprawidłowe ładowanie lub ładowanie w temperaturze poza podanym zakresem może spowodować uszkodzenie akumulatora i zwiększyć ryzyko pożaru.

6) Serwis

a) Zlecać serwisowanie elektronarzędzie wykwalifi kowanemu technikowi stosującymi jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia.
b) Nigdy nie serwisować uszkodzonych akumulatorów. Serwisowanie akumulatorów może przeprowadzać wyłącznie producent lub autoryzowany serwis.

DODATKOWE OSTRZEZENIA DOTYCZACE BEZ-PIECZENSTWA DLA WIERTAREK I WKRETAREK

Ostrzeżenia dotyczące wiertarki

a) Nosic ochronniki sluchu podczas wiercenia udarowego. Ekspozycja na halas moze powodowac utrate sluchu.
b) Trzymac elektronarzedzie za izolowane powierzchnie chwytania podczas wykony wania pracy, podczas której osprzet tnacy może zetknac sie z ukrytym okablowaniem lub przewodem elektronarzedzia. Zetkniecie sie osprzetu tnacego z przewodem pod napie ciem

moze sprawic, ze odsloniete metalowe czesci narzedia również beda pod napieciem i spowodowac porazenie operatora pradem.

c) Odpowiednio chwycić narzędzie przed użyciem.

To narzędzie generuje wysoki moment obrotowy i bez jego prawidłowego trzymania podczas pracy może dojść do utraty panowania nad narzędziem, co może prowadzić do obrażeń ciała.

INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA PODCZAS KORZYSTANIA Z DŁUGICH WIERTEŁ

a) Nigdy nie używać wiertarki z prędkością obrotową przekraczającą maksymalną znamionową prędkość obrotową wiertła. Przy wyższych prędkościach wiertło może się zgiąć, jeśli pozwoli mu się na swobodne obracanie bez stykania z obrabianym przedmiotem, co może prowadzić do obrażeń ciała.
b) Zawsze rozpoczynać wiercenie z niską prędkością i z końcówką wiertła stykającą się z obrabianym przedmiotem. Przy wyższych prędkościach wiertło może się zgiąć, jeśli pozwoli mu się na swobodne obracanie bez stykania z obrabianym przedmiotem, co może prowadzić do obrażeń ciała.
c) Wywierać nacisk wyłącznie w linii prostej, w osi wiertła i nie wywierać nadmiernego nacisku. Wiertło może się zgiąć, powodując pęknięcie wiertła lub utratę panowania nad narzędziem, co może prowadzić do obrażeń ciała.

OSTRZEŻENIA DOTYCZĄCE AKUMULATORA

a) Nie otwierać akumulatora. Ryzyko zwarcia.
b) Chronić akumulator przed gorącem, np. długotrwałym silnym nasłonecznieniem, ogniem, wodą i wilgocią. Ryzyko wybuchu.
c) W razie uszkodzenia i błędnego użytkowania akumulatora, może dojść do emisji oparów. Przewietrzyć miejsce emisji i uzyskać pomoc lekarską w razie dolegliwości. Opary mogą powodować podrażnienie układu oddechowego.
d) Używać akumulatora wyłącznie w połączeniu z produktem marki Vonroc. Takie postępowanie chroni akumulator przed niebezpiecznym przeciążeniem.
e) Akumulator może zostać uszkodzony przez ostro zakończone przedmioty, jak gwoździe lub wkrętaki, albo przez uderzenie z zewnątrz.

Może dojść do wewnętrznego zwarcia i akumulator może zacząć się palić, dymić, wybuchnąć lub przegrzać się.

DOTYCZY LADOWARKI

Przeznaczenie

Ładować wyłącznie akumulatory CD801AA i CD803AA, a nie baterie jednorazowego użytku. Inne baterie mogą pękać, powodując obrażenia ciała i uszkodzenia mienia.

a) Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fi zycznych, czuciowych lub umysłowych albo nie posiadające doświadczenia i wiedzy, chyba że zostały one odpowiednio poinstruowane i są pod nadzorem.
b) Dzieciom nie wolno pozwalać bawić się urządzeniem.
c) Nie ładować zwykłych baterii!
d) Podczas ładowania akumulatory muszą znajdować się w dobrze wentylowanym miejscu!

Bezpieczeństwo związane z elektryczn ością

Sprawdzić, czy napięcie sieciowe jest zgodne z parametrami na tabliczce znamionowej.

• Nie używać urządzenia, jeśli jego kabel zasilający jest uszkodzony lub wtyczka kabla zasilającego jest uszkodzona.
• Używać wyłącznie przedłużaczy przystosowanych do pracy z parametrami zasilania urządzenia o minimalnej grubości 1,5 mm². W przypadku korzystania z przedłużacza w zwoju, zawsze całkowicie rozwinąć zwój.

2. INFORMACJE O MASZYNIE

Przeznaczenie

Narzędzie jest przeznaczone do wkręcania i wykręcania wkrętów, do wiercenia obrotowego w drewnie, metalu, materiałach ceramicznych i tworzywach sztucznych oraz do wiercenia udarowego w murze, ceglach i kamieniach.

DANE TECHNICZNE

Niniejsza instrukcja dotyczy różnych zestawów/numerów artykułów. Sprawdzić odpowiedni numer artykułu w poniższej tabeli, aby uzyskać informacje na temat zawartości zestawu.

Nr modelu	Baterie w komplecie	Ladowarka w komplecie
CD505DC	-	-
S_CD505DC	CD801AA	CD802AA
S2_CD505DC	2 x CD801AA	CD802AA
S3_CD505DC	CD803AA CD802AA

Informacje o maszynie
Napięcie	20V ---
Rozmiar uchwytu 13 mm
Regulacja momentu obrotowego	21 + Tryb wiercenia + Tryb wiercenia udarowego
Obroty bez obciazenia:
Pozycja 1:	0-400 /min
Pozycja 2:	0-1500 /min
Szybkość udaru bez obciążenia
Pozycja 1:	0-6400 /min
Pozycja 2:	0-24000 /min
Ciężar 1,2 kg
Ciśnienie akustyczne L_PA	89,9 dB(A), K=3dB(A)
Moc akustyczna L_WA	99,9 dB(A), K=3dB(A)
Drgania ręka-ramię a_h (Wiercenie udarowe w betonie)	14,265 m/s ^2 K=1,5 m/s ^2
Drgania reka-ramie a_h,D (Wiercenie w metalu)	1,746 m/s ^2 K=1,5 m/s ^2

Nr modelu CD801AA
Typ akumulatora Litowo-jonowy
Napięcie 20V	---
Pojemność 2.0 Ah
Zalecana ładowarka CD802AA
Waga 0.3 kg

Nr modelu CD802AA
Parametry wejsciowe ladowarki 220-240V,50Hz 0.4A
Parametry wyjsciowe ladowarki 21V = 2.5A
Czas ładowania akumulatora 2 Ah	60 minut
Czas ładowania akumulatora 4 Ah	120 minut
Zalecane akumulatory	CD801AA, CD803AA
Waga 0.36 kg

Nr modelu	CD803AA
Typ akumulatora Lithium-Ion
Napięcie 20V	——
Pojemność	4.0,Ah
Zalecana ładowarka	CD802AA
Ciężar	0,65 kg

Używać wyłącznie następujących akumulatorów z platformy akumulatorów VONROC POWER 20 V. Użycie innych akumulatorów może spowodować poważne obrażenia ciała lub uszkodzenie narzędzia. CD801AA 20V, 2Ah Litowo-jonowy CD803AA 20V, 4Ah Litowo-jonowy

Następującej ładowarki można używać do ładowania tych akumulatorów. CD802AA Szybka ładowarka

Akumulatory należące do platformy VONROC POWER 20 V można stosować we wszystkich narzędziach z platformy VONROC POWER 20 V.

Poziom drgań

Poziom emisji drgań podany w tej instrukcji obsługi został zmierzony zgodnie ze standaryzowanym testem podanym w normie EN 62841; może on służyć do porównywania narzędzi ze sobą oraz do wstępnego oszacowania ekspozycji na drgania podczas użytkowania narzędzia do podanych zastosowań.

• używanie narzędzia do innych zastosowań lub z innymi lub żle konserwowanymi akcesoriami może znaczącą zwiększać poziom ekspozycji.
• okresy, gdy narzędzie jest wyłączone lub okresy, gdy jest włączone, ale nie pracuje, mogą zna- cząco zmniejszać poziom ekspozycji.

Chronić się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę.

OPIS

Liczby w tekście odnoszą się do rysunków na stronach 2.

1. Maszyna
2. Akumulator
3. Przycisk odblokowania akumulatora
4. Lampka robocza
5. Włącznik
6. Pierscien regulacji momentu obrotowego

PL

1. Uchwyt
2. Przelacznik wyboru biegu
3. Przelacznik kierunku obrotów
4. Hak do mocowania na pasie
5. Pokrętło trybu pracy
6. Przycisk diod LED akumulatora
7. Diody LED akumulatora
8. Ładowarka
9. Diody LED ładowarki

3. MONTAŻ

Przed rozpoczęciem jakichkolwiek prac dotyczących elektronarzędzia, wyjąć akumulator.

Akumulator należy naladowac przed pierwszym uzyciem.

Wkladanie akumulatora do narzedia (Rys. B)

Dopilnowac, aby zewnętrzna powierzchnia akumulatora była czysta i sucha przed podlaczeniem do ladowarki lub narzedia.

1. Wlozyc akumulator (2) w podstawe narzedia, zgodnie z Rys. B.
2. Wcisnac akumulator dalej, az zatrzasnie sie w poprawnym polozeniu.

Wyjmowanie akumulatora z narzedia (Rys. B)

1. Wcisnac przyciski odblokowania akumulatora (3)
2. Wyjac akumulator z narzedia zgodnie z Rys. B.

Sprawdzanie stanu naładowania akumulatora (Rys. C)

• Aby sprawdzić stan naładowania akumulatora, wcisnąć przycisk (12) na akumulatorze na chwilę.
• Akumulator ma 3 diody informujące o poziomie naładowania. Im więcej świeci diod, tym wyższy poziom naładowania akumulatora.
• Jeśli diody nie świecą, oznacza to, że akumulator jest rozładowany i wymaga niezwłocznego naładowania.

Ładowanie akumulatora (ładowarką) (Rys. C)

1. Wyjąć akumulator (2) z narzędzia.
2. Ustawić akumulator (2) spodem do góry i wsunąć go na ładowarkę (14) zgodnie z rys. C.
3. Wcisnąć akumulator do oporu do gniazda.
4. Podłączyć ładowarkę do gniazdka i poczekać chwilę. Dioda LED na Akumulator (15) zaświeci się, informując o stanie ładowania.

Akumulator jest wyposażona w 2 diodę LED (15), informującą o stanie procesu ładowania:

Stan czerwonej diody	Stan zielonej diody LED	Stan ładowarki
Wył. Wył. Brak zasilania Wył.
Wył. Wł.		Tryb gotowości:- Nie włożono akumulatora lub- Akumulator włożony, ale ładowanie się zakończyło Wł.
Wł. Wył.		Ładowanie akumulatora w toku

• Całkowite naładowanie akumulatora 2Ah może trwać do 60 minut.
• Całkowite naładowanie akumulatora 4Ah może trwać do 120 minut.

Po całkowitym naładowaniu akumulatora wyjąć wtyczkę ładowarki z gniazdka i wyjąć akumulator z ładowarki.

Kiedy narzędzie nie jest używane przez długi okres, najlepiej przechowywać akumulator w stanie naładowanym.

Mocowanie i wyjmowanie wiertel lub koncówek narzędziowych wkretarki (Rys. A)

Uchwyt wiertla (7) jest przeznaczony dla wiertel i koncówek narzedziowych o trzonku okraglym oraz szesciokatnym.

1. Trzymac narzedzie mocno jedna reka.
2. Otworzyc uchwyt wiertla (7), obracajac uchwyt druga reka przeciwnie do wskazówek zegara, az otworzy sie na tyle, aby można było wsunac koncówke.
3. Wlozyc trzonek wiertla lub koncówki narzędziowej.
4. Dokrecic uchwyt, mocno obracajac uchwyt (7) przeciwnie do wskazówek zegara.
5. Sprawdzic, czy koncówka jest dobrze wycentrowana, włączając maszyne włącznikiem na chwile.

4. OBSLUGA

Regulacja biegów (Rys. A)

Nigdy nie zmieniac biegów, gdy silnik pracuje, ponieważ spowoduje to uszkodzenie narzedia.

Nigdy nie ustawiac przelacznika pomiedzy dwiema pozycjami, ponieważ spowoduje to uszkodzenie narzedia.

Narzedzie oferuje dwie predkosci wiercenia, które można ustawiac, przesuwajac przelacznik biegów (8) do przodu lub do tylu. Numer na przelaczniku biegów (8) pokazuje wybrana pozycje.

• Pozycja 1: Do wolnego wiercenia, wiercenia otworów o dużej srednicy lub wkrecania wkretów. Maszyna ma duza moc (wysoki moment obrotowy) i niska predkosc obrotowa.
• Pozycja 2: Do szybkiego wiercenia lub wiercenia otworów o malej srednicy.

Regulacja kierunku obrotów (Rys. A)

• Ustawic przelacznik kierunku (9) w polozenie , aby wkrecac wkrety lub wiercic.
• Ustawic przelacznik kierunku (9) w polozenie →, aby wykrecac wkrety.

Wlaczanie i wylaczanie narzedia (Rys. A)

Wlacznik (5) sluzy do włączania narzedia i regulacji predkosci obrotowej.

• Wcisniecie włącznika (5) wlacza narzędzie, a im silniej włącznik jest wcisniety, tym szybciej obraca sie wiertło.
• Zwolnienie włącznika (5) powoduje zatrzymanie narzedia.
• Przestawic przelacznik kierunku (9) w polozenie srodkowe, aby zablokowac ruch włącznika.

Ustawianie trybu pracy (Rys. A)

Wkręcanie

- Ustawić pokrętło trybu pracy (11) na symbol „wkręcania” i ustawić pierścień regulacji momentu obrotowego (6) na żądany moment obrotowy.

- Obracając pierścień regulacji momentu obrotowego (6), można wkręcać śruby na ustawioną głębokość, co jest idealne w przypadku powtarzalnej pracy. Im wyższa liczba, tym większy moment obrotowy.

• Wybrać niższe ustawienie dla małych wkrętów lub miękkiego materiału do obróbki.
• Wybrać wyższe ustawienie dla dużych wkrętów, twardych materiałów lub do wykręcania wkrętów.
• Najlepiej ustawiać jak najniższe ustawienie do wkręcania wkrętów. Wybierać wyższe ustawienie, jeśli silnik ślizga się przed pełnym wkręceniem wkręta.

Wiercenie

- Ustawić pokrętło trybu pracy (11) na symbol „wiercenia”.

Wiercenie udarowe

- Ustawić pokrętło trybu pracy (11) na symbol „wiercenia udarowego”.

Dopilnowac, aby przelacznik kierunku (9) był zawsze ustawiony na podczas wiercenia.

Narzedzie jest wyposażone w zabezpieczenie przeciazeniowe. W razie przeciazenia narzedzie wylaczy sie automatycznie. Jeśli tak sie stanie, odczekac co najmniej kilka sekund, aby pozwolic na zresetowanie ukladu zabezpieczającego przed przeciazeniem.

5. KONSERWACJA

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączac maszyne i wyjmowac z niej akumulator.

Czyscic obudowe maszyny regularnie miekka sciereczka, najlepiej po każdym uzyciu. Dopilnowac, aby otwory wentylacyjne były wolne od pylu, kurzu i zabrudzen. Usuwac oporne zabrudzenia miekka sciereczka zwilzona mydlinami. Nie używac zadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowoduja uszkodzenie czesci z tworzyw sztucznych.

SRODOWISKO

Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegaja zbiórce w odpowiednich punktach recyklingu.

Tylko kraje WE

Nie wyrzucac elektronarzedzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywa 2012/19/WE dotycząca zuzytych urządzen elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzedzia, które juz nie nadaja sie do użytku, podlegaja oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla srodowiska.

GWARANCJA

Produkty VONROC są wytwarzane zgodnie z najwyższymi standardami jakości i producent udziela gwarancji na wady materiałowe i wady wykonania na okres wymagany prawem, licząc od dnia zakupu. Jeśli wystąpi usterka produktu w tym okresie spowodowana wadą materiałową i/lub wadą wykonania, proszę bezpośrednio skontaktować się ze sprzedawcą VONROC.

Następujące okoliczności powodują unieważnienie gwarancji:

• Przeprowadzono naprawy lub modyfi kacje narzędzia w serwisie innym lub autoryzowany lub podjęto ich próbę;
• Normalne zużycie nie jest objęte gwarancją;
• Narzędzie było używane niezgodnie z przeznaczeniem, że z nim się obchodzono lub było nieprawidłowo konserwowane;
• Użyto części zamiennych innych niż oryginalne.

Niniejsza gwarancja to wyłączna gwarancja producenta i nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje. Nie obowiązują żadne inne wyrażone ani dorozumiane gwarancje o zakresie przekraczającym niniejszą gwarancję, co obejmuje dorozumiane gwarancje przydatności do sprzedaży i przydatności do określonego celu. W żadnym przypadku fi rma VONROC nie ponosi odpowiedzialności za straty przypadkowe lub wynikowe. Zadośćuczynienie sprzedawcy jest ograniczone do naprawy lub wymiany niezgodnych urządzeń lub części.

Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.

1. INSTRUCTIUNI DE SIGURANTĂ
