HASZNÁLATI ÚTMUTATÓ BTS Elysium L1 ECG

Olvassa el figyelmesen és a későbbi felhasználásokhoz is őrizze meg!

• A készülék első használatba vétele előtt figyelmesen olvassa el a jelen használati útmutatót és az előírásokat tartsa be. Az útmutatót későbbi felhasználásokhoz is őrizze meg.
• A készüléken és a használati útmutatóban található előírásokat tartsa be.
• A tisztításhoz ne használjon folyékony vagy spray tisztítószereket. A készülék tisztítását nedves ruhával végezze.
• A készülékhez kizárólag csak a gyártó által mellékelt vagy ajánlott tartozékokat használjon. Ellenkező esetben áramütés érheti vagy a készülék meghibásodik.
• A készüléket ne helyezze le nem stabil kocsira, asztalra, polcra, szekrényre stb. A készülék leeshet és személyi sérülést okozhat, illetve maradandó károsodást szenvedhet.
• A készüléket sík, vízszintes és szilárd felületre, valamint jól szellőző helyre állítsa fel. A szellőzőnyílásokat ne takarja le, mert a készülék túlmelegedhet. A készüléket ne üzemeltesse olyan szük helyen (polcok között, szekrényben stb.), ahol nem biztosított a megfelelő szellőzés.
• A készülék kizárólag csak a típuscímkén feltüntetett tápfeszültségnek megfelelő hálózatról működtethető. Amennyiben bizonytalanság merül fel a tápfeszültséget illetően, akkor kérjen tanácsot az eladótól vagy az elektromos energia szolgáltatójától.
• A töltő adapter vezetékét úgy vezesse el, hogy arra senki ne lépjen rá, illetve azt ajtó vagy ablak ne csíphesse be. A vezetékre ne tegyen semmilyen tárgyat. Különösen figyeljen a készülékból vagy a fali aljzatból kiálló vezetékszakaszokra. Ha a készüléket hosszabb ideig nem fogja használni, akkor a hálózati vezetéket húzza ki a fali aljzatból. A készüléket vihar esetén is húzza ki a fali aljzatból, nehogy egy véletlen villámcsapás kárt tegyen a készülékben.
• A hálózati fali aljzat legyen könnyen elérhető és hozzáférhető.
• A hálózati aljzatot több elektromos fogyasztó csatlakoztatásával ne terhelje túl.
• A készüléket óvja a különböző folyadékoktól és szennyeződésektől. A készülék nyílásaiba ne dugjon be semmilyen tárgyat sem, mert áramütés érheti.
• A készülék burkolatát ne szerelje le. A készülékben nincsenek olyan alkatrészek, amelyek javítását vagy beállítását a felhasználó is elvégezhetné. A készülék javítását bízza a márkaszervizre.
• Az elemeket ne tegye ki erős hő, pl. közvetlen napsütés vagy tűz hatásának.
• A következő esetekben a készüléket a hálózati vezeték kihúzásával feszültségmentesítse és forduljon a márkaszervizhez:
• ha a hálózati vezeték megsérült;
• ha a készülékbe folyadék folyt, vagy abba idegen tárgy került,
• ha a készülék nem működik megfelelően. A készüléken csak az útmutatóban található beállításokat hajtsa végre.
• ha a készülék működőképessége nem felel meg az útmutatóban leírtaknak.
• A készüléket ne tegye magas hömérsékletű helyre (radiátor, kályha stb.), továbbá erős elektromágneses mezőt kibocsátó tárgyak közelébe (pl. erősítő).
  • A készüléket átalakítani vagy megváltoztatni tilos. Az ilyen beavatkozások után a garancia érvényét veszti.
• A nagy hangerő halláskárosodást okozhat.

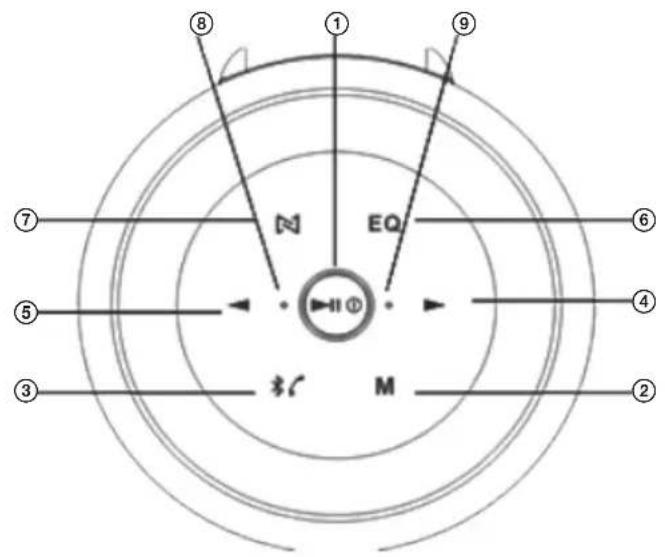

LEÍRÁS

1. Hosszú megnyomás: hangszóró be- és kikapcsolása Rövid megnyomás: lejátszás / szünet / elnémítás

2. Rövid megnyomás: Bluetooth, FM, lejátszás Micro SD memóriakártyáról, AUX bemeneti jelek lejátszása, lejátszás USB memóriáról

Hosszú megnyomás: mappa váltás Micro SD memóriakártyáról való lejátszáskor, automatikus állomáskeresés FM üzemmódban

1. Hosszú megnyomás: párosított Bluetooth eszköz leválasztása / telefonhívás visszautasítása Rövid megnyomás: Bluetooth üzemmód bekapcsolása / telefonhívás fogadása / telefonálás befejezése Dupla rövid megnyomás: utolsó telefonszám felhívása

2. Rövid megnyomás: következő szám / következő FM állomás

Hosszú megnyomás: hangerő növelése

Dupla rövid megnyomás: telefon beszélgetés átkapcsolása a telefon és a vezeték nélküli hangszóró között

1. Rövid megnyomás: előző szám / előző FM állomás

Hosszú megnyomás: hangerő csökkentése

Dupla rövid megnyomás: telefon beszélgetés átkapcsolása a telefon és a vezeték nélküli hangszóró között

1. Hangszínszabályzó

Rövid megnyomás: hangszínszabályzó profil kiválasztása - normál, mély hang, magas hang

Hosszú megnyomás: hang navigálás kikapcsolása

1. TWS („True wireless stereo“ vezeték nélküli sztereó)

Rövid megnyomás: TWS funkció be- és kikapcsolása

Hosszú megnyomás: elmentett TWS párosítás törlése

1. Bluetooth és TWS LED kijelző

2. LED töltésjelző

3. Töltő aljzat

4. Micro USB memóriakártya foglalat

5. AUX analóg bemenet

6. USB memória aljzat

Tulajdonságok

• Vezeték nélküli lejátszás (Bluetooth 4.2 sztereó) és „handsfree” funkció
• AUX-IN analóg bemenet: lejátszás számítógépről, mobiltelefonról, PSP/MP3/MP4 stb. lejátszókról
• Hangszínszabályzó profilok elmentése: normál, mély hang, magas hang
• Lejátszás Micro USB memóriakártyáról
• Fm rádió, beépített antennával, automatikus állomáskeresés
  • Kártyaolvasó és USB töltés
• Lejátszás USB memóriáról (MP3/WAV/WMA/FLAC/AP), 32 GB-ig

• Védettség fröccsenő víz ellen: IPX 6
- Hangos navigáció: az üzemmód váltást és a működtetést hangos navigáció támogatja
- TWS funkció támogatása: 2 azonos hangszóró párosítása után lejátszás sztereóban

A doboz tartalma

Vezeték nélküli Bluetooth hangszóró, micro USB kábel, AUX-IN kábel, használati útmutató

A KÉSZÜLÉK HASZNÁLATA

Az első használatba vétel előtt a beépített akkumulátort töltse fel.

Ha a hangszórót nem használja, akkor azt havonta egyszer töltse fel, amivel megelőzheti az akkumulátor mély lemerülését, illetve az akkumulátor meghibásodását.

1. A hangszóró be- és kikapcsolása

Hosszan, legalább 2 másodpercig nyomja be a ① gombot (a hangszóró be- vagy kikapcsolásához).

A hangszóróba épített memória tárolja a hangszóró utolsó beállításait, a lejátszási üzemmódot és a hangerő szintet.

Minden töltés után a hangerő 40%-os szintre áll be.

2. Bluetooth üzemmód

1) Bluetooth eszközök párosítása

Kapcsolja be a hangszórót és kapcsolja be a Bluetooth üzemmódot, a LED kijelző villogni kezd. A mobiltelefonján (vagy más készüléken) kapcsolja be a Bluetooth funkciót, és indítsa el a Bluetooth eszközök keresését. A „BTS Elysium L1” a hangszóró, ezt jelölje ki a telefonján. A csatlakoztatás után a hangszóró „Device paired” (készülék párosítva) bemondásával, és a LED kijelző villogásának a megszűnésével jelzi a sikeres párosítást.

A ③ gomb rövid megnyomásával gyorsan lehet a Bluetooth üzemmódot bekapcsolni.

2) Zenelejátszás vezeték nélkül

A mobiltelefonján (vagy más csatlakoztatott készüléken) indítsa el a lejátszást, a zene a hangszórón keresztül hallatszik.

3) Mobiltelefon handsfree

Bejövő hívás fogadása

A bejövő hívást a ③ gomb rövid megnyomásával fogadhatja.

Telefonbeszélgetés befejezése

A telefonbeszélgetés befejezéséhez nyomja meg röviden a ③ gombot.

Az utolsó szám hívása

Duplán és röviden nyomja meg a ③ gombot az utolsó telefonszám felhívásához.

Kihangosítás kikapcsolása

A ④ vagy ⑤ gomb megnyomásával a hívást átkapcsolhatja a mobiltelefon és a hangszóró között.

Hívások visszautasítása

A bejövő hívást a ③ gomb hosszú megnyomásával utasíthatja vissza.

4) Meglévő Bluetooth csatlakozás törlése

A hangszóró automatikusan csatlakozik az utoljára párosított Bluetooth készülékkel. Hosszan nyomja meg a ③ gombot, amivel törli az aktuális Bluetooth csatlakozást. A hangszóróból „Device disconnected” (készülék leválasztva) bemondás hallatszik. Ezt követően a hangszórót másik eszközzel párosíthatja.

3. Hangbemondások

A hangszóró bekapcsolása után az aktuális lejátszási üzemmódhoz kapcsolódó információkat mondja be a készülék: pl. Bluetooth mode (Bluetooth üzemmód), Aux in mode (lejátszás analóg bemenetről), device paired (készülék párosítva), device disconnected (készülék leválasztva) stb.

A hangbemondásokat az EQ ⑥ gomb hosszú megnyomásával kapcsolhatja ki.

4. TWS (lejátszás sztereó üzemmódban)

Kapcsoljon be egyszerre két BTS Elysium L1 hangszórót, és mindkettőt kapcsolja át Bluetooth üzemmódba.

Röviden nyomja meg a ⑦ gombot valamelyik hangszórón. A készülék keresi a másik BTS Elysium L1 hangszórót. A keresés közben a hangszóró LED kijelző váltakozva narancssárga és kék színnel világít. A hangszórók egymással párosulnak. A sikeres kapcsolódás és párosítás után a bal csatorna jeleit lejátszó hangszórón a LED kék színnel, a jobb csatorna jeleit lejátszó LED narancssárga színnel világít.

3 másodperc után a bal csatorna LED kijelzője villogni kezd. Kapcsolja be a Bluetooth funkciót a mobiltelefonján (vagy más készüléken), és indítsa el a Bluetooth eszközök keresését. Jelölje ki a „BTS Elysium L1”-t, amivel csatlakozik a hangszóróhoz. A bal hangszóróból „Device disconnected“ (készülék csatlakoztatva) bemondás hallatszik, a LED világítása kék színre kapcsol át. A készüléken indítsa el a lejátszást, a két hangszóróból sztereóban hallatszik a zene.

A két hangszóró leválasztásához (a mobiltelefonról vagy más készülékről), nyomja meg röviden a ⑦ gombot. A hangszóróból „TWS disconnected” (TWS leválasztva) bemondás hallatszik.

A TWS funkció törléséhez hosszan nyomja meg valamelyik hangszórón a ⑦ gombot. A hangszóróból „TWS Cleared” (TWS törölve) bemondás hallatszik.

Megjegyzés

1. Mindegyik hangszórót saját adapterröl kell tölteni, illetve tápfeszültséggel ellátni.
2. A TWS funkció használatához egyik hangszóró sem lehet párosítva valamilyen más készülékkel. Mindkét hangszórón kék színnel kell villognia a LED kijelzőnek.
3. Amennyiben valamelyik hangszóró egy harmadik BTS Elysium L1 hangszóróval van párosítva, akkor ezt a párosítást előbb törölni kell, különben nem lehet a két hangszóró párosítását végrehajtani. Mindkét hangszórón nyomja meg hosszan a ⑦ gombot, a meglévő TWS párosítások törléséhez.

5. A hangszínszabályzó beállítása

A normal üzemmód az alapértelmezett állapot. Röviden nyomja meg a ⑥ gombot a mély vagy magas hang beállítás üzemmódba.

6. Zene lejátszása Micro SD memóriakártyáról

A Micro SD kártyát dugja az aljzatba, majd röviden nyomja meg a ② gombot. A készülék átkapcsol Micro SD kártyáról való lejátszásra, és elindul a kártya tartalmának a lejátszása. A lejátszás indítása előtt a hangszóró még bemondja a következőt: „Memory card mode” (lejátszás memóriakártyáról).

Figyelmeztetés! A hangszóró segítségével legfeljebb 32 GB-os Micro SD kártyáról lehet lejátszani a következő formátumokat: MP3, WMA, WAV, APE és FLAC.

rövid megnyomás: lejátszás / szünet

rövid megnyomás: előző szám

hosszú megnyomás: hangerő csökkentése

hosszú megnyomás: előző mappa a Micro SD kártyán

rövid megnyomás: következő szám

hosszú megnyomás: hangerő növelése

dupla megnyomás: következő mappa a Micro SD kártyán

7. AUX IN bemenet

A hangszóróhoz csatlakoztasson külső jelforrást (PC, MP3/MP4, mobiltelefon) 3,5 mm-es audió kábel segítségével. Röviden nyomja meg a ② gombot, amivel belép az AUX IN üzemmódba. A hangszóróból az „AUX IN” bemondás hangzik el. A külső készüléken indítsa el a lejátszást, a hang a hangszóróból hallatszik.

Megjegyzés

- Amennyiben a hangszóróval a 3,5 mm-es audió kábelen keresztül érkező jeleket kívánja kihangosítani, akkor javasoljuk, hogy az USB kábeles tápellátás helyet használjon 5 V / 2 A-es adaptert. Az USB-n keresztüli tápellátás nem lesz elegendő.

- Ha röviden megnyomja az ① gombot a hangszórón, akkor a hang elnémul, de a készülék tovább játssza a zenét.

8. FM rádió

Az FM rádió bekapcsolásához nyomja meg röviden a ② gombot, a hangszóróból a „Mode FM” (FM üzemmód) bemondás hangzik el. FM üzemmódban hosszan nyomja meg a ② gombot, a készülék automatikusan megkeresi és elmenti az elérhető FM rádióallomásokat. A ④ / ⑤ gomb rövid megnyomásával az előző / következő rádióallomásra léphet át.

9. Kártyaolvasó

A hangszóróba dugjon be egy Micro SD kártyát, majd a hangszórót kapcsolja ki. Csatlakoztassa a hangszórót a számítógéphez egy USB kábel segítségével. A hangszóró kártyaolvasóként működik tovább, a számítógépről kezelni (másolni, olvasni stb.) lehet a kártya tartalmát (pl. fájlokat).

Megjegyzés: amikor először használja ezt a funkciót, akkor előbb automatikusan áttöltődik a számítógépre a működést támogató meghajtó program.

10. Intelligens energiatakarékos üzemmód

A hangszóró az alábbi esetekben automatikusan kikapcsol:

- Bluetooth üzemmódban, ha a párosítás 10 percnél tovább tart,

- ha az ① gombbal lejátszás üzemmódban (lejátszás memóriakártyáról / FM üzemmód / AUX IN lejátszás) leállítja a lejátszást, és 10 percnél hosszabb ideig egy gombot sem nyom meg.

Megjegyzés:az① gomb hosszú megnyomásával a hangszóró ismét bekapcsol.

11. Zenehallgatás USB memóriáról

Dugja be az USB memóriát az aljzatba. Addig nyomogassa a ② gombot, amíg a hangszóró be nem mondja az „USB mode” (USB üzemmód) szöveget. A hangszóró megkezdi az USB memórián található zenefájlok lejátszását. Az USB üzemmód bekapcsolásához előbb az USB memóriát csatlakoztassa a hangszóróhoz, majd kapcsolja át a hangszórót USB üzemmódba.

Figyelmeztetés! A hangszóró segítségével legfeljebb 32 GB-os USB memóriákról lehet lejátszani a következő formátumokat: MP3, WMA, WAV, APE és FLAC.

rövid megnyomás: lejátszás / szünet

rövid megnyomás: előző szám

hosszú megnyomás: hangerő csökkentése

hosszú megnyomás: előző mappa az USB memórián

rövid megnyomás: következő szám

hosszú megnyomás: hangerő növelése

dupla megnyomás: következő mappa az USB memórián

12. Akkumulátor töltés

Amikor a hangszóróból a „Battery low” (lemerült elem) bemondást hallja, akkor a készüléket azonnal töltse fel az USB adapter segítségével. A töltés közben a narancssárga LED töltéskijelző villog. A feltöltés után ez a LED lekapcsol.

Megjegyzés

• A készüléket csak minőségi adapterről töltse fel.
• Ajánlott adapter paraméterek: 5 V / 2 A.
• A hangszóró akkumulátorát azonnal töltse fel, ha elhangzik a „lemerült elem” figyelmeztetés.
• A hangszórót kisebb árammal is lehet tölteni. Amennyiben a hangszórót számítógépről (500 mA árammal) tölti fel, akkor a töltés hosszabb ideig tart.

HIBAELHÁRÍTÁS

Probléma Megoldások
A hangszóró nem csatlakozik a Bluetooth eszközhöz és nem játssza le a zenét.	1. Ellenőrizze le a Bluetooth eszköz (mobiltelefon, laptop stb.) specifikációját, és keresse meg, hogy a készülék támogatja-e az A2DP sztereó átvitelt. Ha igen, akkor kapcsolja be az A2DP sztereó üzemmódot.2. Ellenőrizze le, hogy a hangszórót átkapcsolta-e Bluetooth üzemmódba. Ha sok Bluetooth eszköz van a közelben, akkor probléma lehet a helyes eszköz megtalálása. Ilyen esetben kapcsolja ki a felesleges eszközöket.
A Micro SD / USB memóriáról a készülék nem játszik le.	1. Ellenőrizze le a Micro SD / USB memória állapotát és használhatóságát. Ellenőrizze le, hogy a zenei fájlok kiterjesztése megfelel-e az alábbi kiterjesztéseknek: MP3/WMA/WAV/APE/FLAC.2. A zenei fájlok támogatása mellett probléma lehet a Micro SD / USB memória kompatibilitásával is.A Micro SD vagy USB memóriák formázásához használja a FAT 32 fájlrendszert.
A hangszóró nem reagál a gombok nyomogatására.	Valószínűleg rendszerhiba következett be. Az 1 gombot nyomja be és tartsa benyomva legalább 8 másodpercig, a hangszóró újraindul.
A hangszóró nem játssza le az FM rádióállomásokat.	1. Győződjön meg arról, hogy a készülék tudja-e venni az FM sugárzásokat.2. Fordítsa el a hangszórót (a beépített antennát), amivel javíthat a vételen.3. FM üzemmódban hosszan nyomja meg az 1 gombot az FM rádióállomások automatikus kereséséhez.

MÜSZAKI ADATOK

Hangszóró: 2 db 57 mm-es, passzív

Teljesítmény: 20 W (2× 10 W)

Tápellátás: DC 5 V / 2 A (max.)

Beépített akkumulátor: 3,7 V / 6600 mAh

Méret: 220,3 × 102,5 × 102 mm

Töltési idő: 5 óra (5 V / 2 A adapter használata esetén)

Lejátszási idő: 7 óra, 70 %-os hangerővel

Súly: 1,15 kg

HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS

A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe.

ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS

Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban)

Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, a háztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet.

08/05

A K+B Progres, a.s. igazolja, hogy az ECG BTS Elysium L1 típusú rádió-berendezés megfelel a 2014/53/EU irányelvnek. Az EU megfelelőségi nyilatkozat teljes szövege a következő honlapon található meg: www.ecg-electro.eu.

A készülék használati útmutatója a www.ecg-electro.eu oldalon található. A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
