KASUTUSJUHEND BTS Elysium L1 ECG

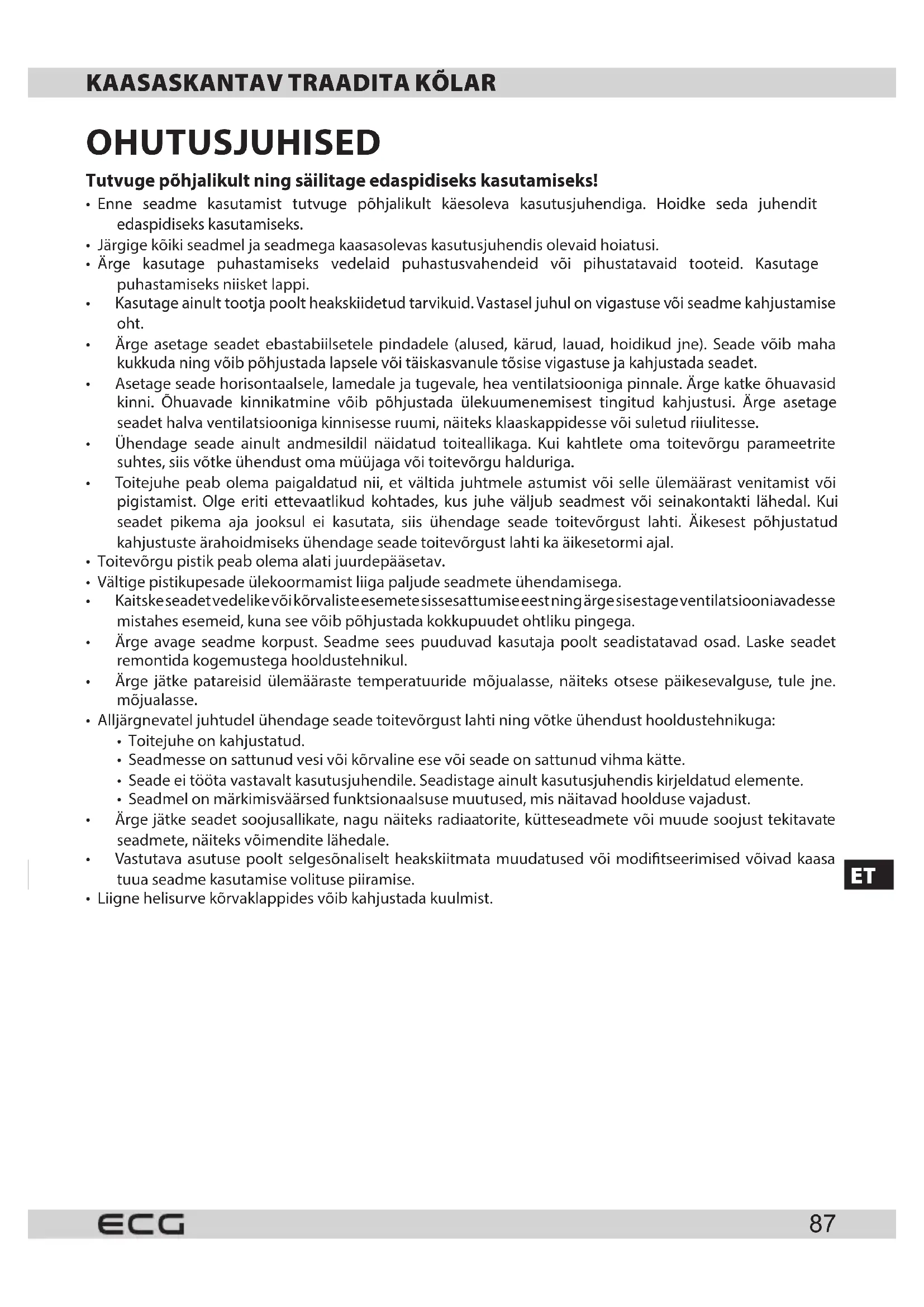

Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks!

• Enne seadme kasutamist tutvuge põhjalikult käesoleva kasutusjuhendiga. Hoidke seda juhendit edaspidiseks kasutamiseks.
• Järgige köiki seadmel ja seadmega kaasasolevas kasutusjuhendis olevaid hoiatusi.
• Ärge kasutage puhastamiseks vedelaid puhastusvahendeid või pihustatavaid tooteid. Kasutage puhastamiseks niisket lappi.
• Kasutage ainult tootja poolt heakskiidetud tarvikuid. Vastasel juhul on vigastuse või seadme kahjustamise oht.
• Ärge asetage seadet ebastabiilsetele pindadele (alused, kärud, lauad, hoidikud jne). Seade võib maha kukkuda ning võib põhjustada lapsele või täiskasvanule tõsise vigastuse ja kahjustada seadet.
• Asetage seade horisontaalsele, lamedale ja tugevale, hea ventilatsiooniga pinnale. Ärge katke öhuavasid kinni. Öhuavade kinnikatmine vöib pöhjustada ülekuumenemisest tingitud kahjustusi. Ärge asetage seadet halva ventilatsiooniga kinnisesse ruumi, näiteks klaaskappidesse vöi suletud riiulitesse.
• Ühendage seade ainult andmesildil näidatud toiteallikaga. Kui kahtlete oma toitevõrgu parameetrite suhtes, siis võtke ühendust oma müüjaga või toitevõrgu halduriga.
• Toitejuhe peab olema paigaldatud nii, et vältida juhtmele astumist või selle ülemäärast venitamist või pigistamist. Olge eriti ettevaatlikud kohtades, kus juhe väljub seadmest või seinakontakti lähedal. Kui seadet pikema aja jooksul ei kasutata, siis ühendage seade toitevõrgust lahti. Äikesest põhjustatud kahjustuste ärahoidmiseks ühendage seade toitevõrgust lahti ka äikesetormi ajal.
• Toitevõrgu pistik peab olema alati juurdepääsetav.
• Vältige pistikupesade ülekoormamist liiga paljude seadmete ühendamisega.
• Kaitske seadet vedelike või kõrvaliste esemete sissesattumise eest ning ärge sisestage ventilatsiooniavadesse mistahes esemeid, kuna see võib põhjustada kokkupuudet ohtliku pingega.
• Ärge avage seadme korpust. Seadme sees puuduvad kasutaja poolt seadistatavad osad. Laske seadet remontida kogemustega hooldustehnikul.
• Ärge jätke patareisid ülemääraste temperatuuride möjualasse, näiteks otsese päikesevalguse, tule jne. möjualasse.
• Alljärgnevatel juhtudel ühendage seade toitevörgust lahti ning võtke ühendust hooldustehnikuga:

• Toitejuhe on kahjustatud.
- Seadmesse on sattunud vesi või kõrvaline ese või seade on sattunud vihma kätte.
- Seade ei tööta vastavalt kasutusjuhendile. Seadistage ainult kasutusjuhendis kirjeldatud elemente.
- Seadmel on märkimisväärsed funktsionaalsuse muutused, mis näitavad hoolduse vajadust.

• Ärge jätke seadet soojusallikate, nagu näiteks radiaatorite, kütteseadmete või muude soojust tekitavate seadmete, näiteks võimendite lähedale.
• Vastutava asutuse poolt selgesõnaliselt heakskiitmata muudatused või modifitseerimised võivad kaasa tuua seadme kasutamise volituse piiramise.
• Liigne helisurve kõrvaklappides võib kahjustada kuulmist.

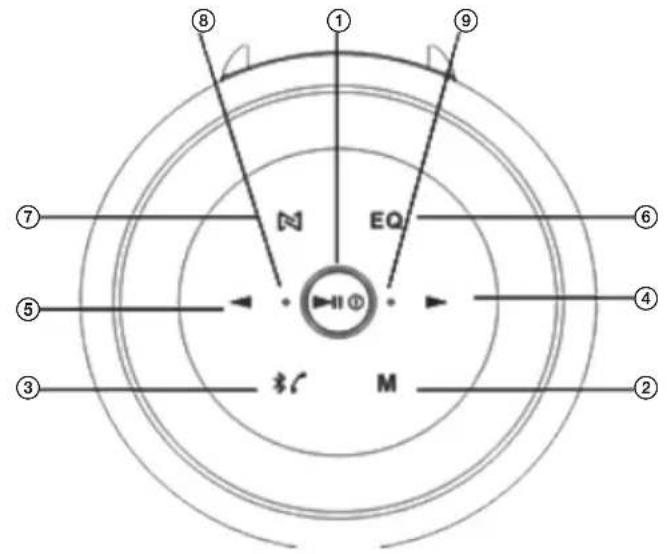

KIRJELDUS

1. Pikaajaline vajutamine: kölari SISSE/VÄLJA lülitamine
   Lühiajaline vajutamine: PLAY/PAUSE/MUTE (MÄNGI/PAUS/VAIGISTA)
2. Lühiajaline vajutamine: režiimi valimine – Bluetooth, FM, Micro SD, mälukaardi taasesitus, AUX taasesitus, USB taasesitus
   Pikaajaline vajutamine: kausta muutmine Micro SD mälukaardi ja automaatse otsinguga FM-raadiojaamade taasesitus ajal
3. Pikaajaline vajutamine: sidumata Bluetooth seade / sissetulevast telefonikõnest keeldumine
   Lühiajaline vajutamine: Bluetooth sisselülitamine/ sissetuleva telefonikõne vastuvõtmine/ telefonikõne lõpetamine
   Kahekordne lühiajaline vajutamine: eelnevalt valitud telefoninumbri taasvalimine
4. Lühiajaline vajutamine: järgmine lugu / järgmine FM-raadiojaam
   Pikaajaline vajutamine: helitugevuse suurendamine
   Kahekordne lühiajaline vajutamine: telefoniköne ümberlülitamine telefoni ja kölari vahel
5. Lühiajaline vajutamine: eelmine lugu / eelmine FM-raadiojaam
   Pikaajaline vajutamine: helitugevuse vähendamine
   Kahekordne lühiajaline vajutamine: telefonikõne ümberlülitamine telefoni ja kölari vahel
6. Ekvalaiser
   Lühiajaline vajutamine: ekvalaiseri profiili valimine – normaalne, bass, körge heli
   Pikaajaline vajutamine: häälnavigatsiooni blokeerimine
7. TWS (Tõeline traadita stereo)
   Lühiajaline vajutamine: TWS aktiveerimine/blokeerimine
   Pikaajaline vajutamine: salvestatud TWS sidumise kustutamine
8. Bluetoothi ja TWS LED-näidik
9. Laadimise LED näidik
10. Laadimispistik
11. Mikro SD mälukaardi pesa
12. Analoogsisendi AUX-pesa
13. USB mälupulga pistmik

Omadused

• Muusika traadita taasesitus (Bluetooth 4.2 stereo) ja käed vabad funktsioon
• Analoogsisendi AUX-IN pesa – kättesaadav kasutamiseks välise arvuti kölariga, mobiiltelefoniga, PSP/MP3/MP4 mängijaga jne.
• Ekvalaiseri salvestatud profilid – normaalne, bass, körge heli
  • Mikro SD mälukaardi taasesitus

• FM-raadio koos integreeritud antenniga, raadiojaama automaatse häälestuse toega

• Mälukaardi lugeja ja laadimine sama USB-kaabliga

• USB mälupulga muusika taasesitus (MP3/WAV/WMA/FLAC/AP), mälumaht kuni 32 GB
• Niiskuskaitse tase – IPX 6
• Hääljuhtimine – režiimide vahetamiseks ja üldiseks juhtimiseks
• TWS tugi – 2 sama kölari sidumine tagab stereoheli

Pakendi sisu

Traadita Bluetooth kölar, Micro-USB kaabel, AUX-IN kaabel, kasutusjuhend

SÜSTEEMI KASUTAMINE

Enne seadme esmakordset kasutamist laadige integreeritud aku täiesti täis.

Kõlari pikemaajalisel mittekasutamisel laadige seadet üks kord kuus, et vältida tekkivaid probleeme või aku ülemäärasest tühjenemisest põhjustatud kahjustusi.

1. Kõlari sisse/välja lülitamine

Kõlari SISSE või VÄLJA lülitamiseks vajutage 2 sekundiks ① nuppu.

Pärast uuesti VÄLJA ja SISSE lülitamist, jätab kölar meelde eelmise sessiooni seadistused, taasesituse režiimi ja helitugevuse.

Pärast igat laadimistsüklit reguleeritakse helitase kuni 40%-ni maksimaalsest helitasemest.

2. Bluetooth režiim

Lülitage kölar sisse ja sisenege Bluetooth režiimi, LED-näidik hakkab vilkuma. Seejärel aktiveerige oma mobiiltelefonil või muul seadmel Bluetooth režiim ning käivitage Bluetooth seadmete otsing. Kättesaadavate seadmete hulka ilmub BTS Elysium L1 seade. Ühendage selle seadmega. Pärast ühendamist kuvatakse „Device paired“ (seade seotud) ja LED-näidiku sinine tuli peatab vilkumise. Bluetoothi kiireks aktiveerimiseks vajutage lühiajaliselt ③ nuppu.

2) Muusika traadita taasesitus

Lihtsalt käivitage taasesitus oma mobiiltelefonil või muusika mängijal ja kuulake muusikat oma kölari kaudu.

3) Käed vabad sidumine oma mobiiltelefoniga

Sissetuleva kõne vastuvõtmine

Sissetuleva kõne vastuvõtmiseks vajutage lühiajaliselt ③ nuppu.

Loobumine

Könest loobumiseks vajutage uuesti lühiajaliselt ③ nuppu.

Taasvalimine

Eelnevalt valitud numbri taasvalimiseks vajutage kaks korda ③ nuppu.

Privaatne köne

Kõlari ja telefoni vahel lülitamiseks telefonikõne ajal vajutage ④ või ⑤ nuppudele.

Sissetulevast könest loobumine

Sissetulevast könest loobumiseks vajutage pikaajaliselt ③ nuppu.

4) Olemasoleva Bluetooth ühenduse katkestamine

Kõlar seotakse automaatselt viimase tuntud Bluetooth seadmega. Pikaajaline vajutamine ③ nupule katkestab jooksva Bluetooth ühenduses, kõlari kuvarile kuvatakse „Device dosconnected“ (seade lahti ühendatud). Nüüd on kõlar valmis sidumiseks teise seadmega.

3. Hääljuhtimine

Pärast aktiveerimist esitab kölar jooksva taasesitusrežiimiga seotud teavet, nt: Bluetooth režiim, Aux in režiim, seade seotud, seade lahti ühendatud jne.

Hääljuhtimise saab blokeerida pikaajaliselt EQ ⑥ nupule vajutamisega.

4. TWS (Stereo taasesitus)

Lülitage sisse kaks BTS Elysium L1 kölarit ja lülitage mölemad Bluetooth režiimi.

Vajutage lühiajaliselt ühe kölari ⑦ nuppu, et alustada teise BTS Elysium L1 kölari otsingut. Otsingu ajal vilguvad kölari LED-näidikud oranži ja sinise värvusega. Mölemad kölarid seotakse automaatselt. Pärast önnestunud sidumist, süttib vasakpoolset kanalit mängiva kölari sinine LED-näidik ja parempoolset kanalit mängiva kölari oranž LED-näidik.

3 sekundi pärast hakkab vilkuma vasaku kölari LED-näidik. Seejärel aktiveerige oma mobiiltelefonil või muul mängijal Bluetooth režiim ning käivitage Bluetooth seadmete otsing. Kuvarile ilmub „BTS Elysium L1“, seejärel ühendage kölarid. Pärast ühendamist näitab vasakpoolne kölar sönumit „Device paired“ (seade on seotud) ja LED-näidik muutub siniseks. Seejärel saate Bluetooth kölarite abil kuulata muusikat stereo režiimis.

Mõlemaid seotud kõlareid saab oma mobiiltelefonist/mängijast lahti ühendada lühiajalise ⑦ nupule vajutamisega. Kõlar näitab „TWS disconnected“ (TWS lahti ühendatud).

Mistahes kölaril pikaajaline ⑦ nupule vajutamine blokeerib TWS süsteemi. Kölari näitab „TWS Cleared“ (TWS eemaldatud).

Märkus:

1. Kölarite toiteks on vaja kahte adapterit, üks adapter kummalegi.
2. Enne kölarite sidumist TWS süsteemi kasutamiseks, ei tohi kölarid olla seotud mistahes muu seadmega. Mölema seadme LED-näidikud peavad vilkuma siniselt.
3. Kui üks kahest kölarist on seotud teise BTS Elysium L1 kölariga, siis tuleb see ühendus katkestada, vastasel juhul ei saa kölarit siduda. Mölemal kölari pikaajaline ⑦ nupule vajutamine tühistab olemasoleva TWS ühenduse.

5. Ekvalaiseri seadistused

Vaikimise seadistus on normaalne režiim. Lühiajaline ⑥ nupu vajutamine lülitab sisse bassi režiimi või kõrge heli režiimi.

6. Micro SD kaardilt muusika esitamine

Pärast kölarisse oma Micro SD kaardi sisestamist vajutage lühiajaliselt ② nuppu,et lülitada kölar mälukaardilt taasesituse režiimi ja esitada muusikat otse Micro SD kaardilt. Enne muusika esitamist kuvatakse kölari kuvarile „Memory card mode“ (mälukaardi režiim).

Hoiatus: Kölar toetab Micro SD kaarte, mille mälumaht on maksimaalselt 32 GB ja toetab MP3, WMA, WAV, APE ja FLAC audioformaate.

lühiajaline vajutamine: PLAY/PAUS (mängi/paus)

lühiajaline vajutamine: eelmine lugu
pikaajaline vajutamine: helitugevuse vähendamine
M pikaajaline vajutamine: Micro SD kaardi eelmine kaust
lühiajaline vajutamine: järgmine lugu
pikaajaline vajutamine: helitugevuse suurendamine
M kahekordne vajutamine: Micro SD kaardi järgmine kaust

7. AUX IN režiim

Ühendage kölar audio allikaga (PC, MP3MP4, mobiiltelefon) 3,5 mm audiokaabli abil. „AUX IN“ režiimi sisenemiseks vajutage lühiajaliselt ② nuppu (kölari kuvarile kuvatakse „AUX IN“). Muusikat hakatakse esitama audio allikalt.

Märkused:

• Kui ühendate kölari arvutiga 3,5 mm audiokaabliga, siis soovitame kasutada kölari laadimiseks arvuti USB pordi asemel originaalset adapterit (5 V/2 V). Arvuti kaudu saadud elektritoide võib olla ebapiisav.
• Muusika helitugevuse vähendamiseks vajutage lühiajaliselt ① nuppu. Muusika allikas jätkab muusika esitamist madalama helitugevusega.

8. FM-tuuner

FM režiimi käivitamiseks vajutage lühiajaliselt ② nuppu (kõlari kuvarile kuvatakse „Mode FM“ (FM režiim)). FM-raadiojaamade automaatseks häälestamiseks vajutage FM režiimis ② nuppu. Eelmise/järgmise raadiojaama häälestamiseks vajutage lühiajaliselt ④ / ⑤ nuppudele.

9. Kaardilugeja

Sisestage oma Micro SD kaart kölarisse ja lülitage kölar välja. Ühendage kölar arvutiga USB-kaabli kaudu. Pärast seda, kui kölar lülitub mälukaardi režiimi, saab arvuti kaudu lugeda Micro SD kaardil olevad faile ja laadida neid arvutisse.

Märkus: Selle funktsiooni esmakordsel kasutamisel installitakse vajalik arvutidraiver.

10. Nutikas energiat säästev omadus

Kõlar lülitub automaatselt välja alljärgnevatel juhtudel:

• Bluetooth režiimis kölar ootab sidumist kauem, kui 10 minutit.
• Taasesituse peatamiseks pärast 10 minutise perioodi möödumist vajutage mälukaardi režiimis / FM-režiimis / AUX IN režiimis ① nuppu.

Märkus:Pikaajalinevajutamine① nupule, lülitab kölari uuesti sisse.

Sisestage oma mälupulk USB pesasse. Vajutage korduvalt lühiajaliselt ② nuppu, kuni kölari kuvarile ilmub „USB mode“ (USB režiim). Seejärel hakatakse esitaba USB mälupulgal asuvaid muusikafaile. USB režiimi saab sisse lülitada ainult pärast USB mälupulga sisestamist.

Hoiatus: Kölar toetab USB mälupulkasid, mille mälumaht on maksimaalselt 32 GB ja toetab MP3, WMA, WAV, APE ja FLAC audioformaate.

lühiajaline vajutamine: PLAY/PAUS (mängi/paus)

lühiajaline vajutamine: eelmine lugu
pikaajaline vajutamine: helitugevuse vähendamine
M pikaajaline vajutamine: USB mälukaardi eelmine kaust
lühiajaline vajutamine: järgmine lugu
pikaajaline vajutamine: helitugevuse suurendamine
M topelt vajutamine: USB mälukaardi järgmine kaust

12. Laadimine

Kui kölar on peaaegu tühi, siis ilmub kölari kuvarile sönum „battery low“ (aku tühjeneb). Laadige akut koheselt USB adapteri abil. Laadimisprotsessi ajal vilgub oranž LED-näidik. Kui aku on täis laetud, siis LED-näidik lülitub välja.

Märkused:

• Kasutage kölari laadimiseks ainult kvaliteetset adapterit.
• Soovitame kasutada alljärgnevate parameetritega adapterit: 5 V / 2 A.
• Laadige kölarit kohe pärast kölari kuvarile tühjeneva aku sönumi ilmumist.
• Kölarit saab laadida ka madalama laadimisvooluga. Kui akut laetakses standardse USB pordi kaudu 500 mA voolutugevusega, siis võib laadimine kesta väga kaua.

VEAOTSING

Probleem Lahendus
Kõlarit ei saa ühendada Bluetooth seadmega ja mängida muusikat.	1. Kontrollige Bluetooth seadme (mobiiltelefon või arvuti) spetsifikatsioone /kasutusjuhendit ja veenduge, et seade toetab A2DP stereoheli edastamist. Kui seade ei toeta A2DP režiimi, siis aktiveerige A2DP stereorežiim.2. Veenduge, et kõlar on Bluetooth režiimis. Kui Teie läheduses on mitmeid Bluetooth seadmeid, siis võib õige seadme leidmine olla raske. Sellisel juhul lülitage kõik muud seadmed välja.
Micro SD kaart/USB mälupulk ei toimi.	1. Veenduge, et Micro SD kaart / USB mälupulk töötavad nõuetekohaselt. Kontrollige audifailide toetatud formaate: MP3/WMA/WAV/APE/FLAC.2. Lisaks eelnevalt kirjeldatud juhtudele võivad esineda Micro SD kaardi /USB mälupulga ühilduvusega seotud probleemid. Micro SD kaardi või USB mälupulga formaatimisel soovitame kasutada FAT 32 faili formaati.
Kõlar ei reageeri ja ükski nupp ei tööta.	Kõige tõenäolisemalt on tegemist kõlari sisemise süsteemi rikkega. Proovige pikemaajaliselt vajutada 1 nuppu ja hoidke seda allavajutatud asendis 8 sekundit. See lähtestab kõlari.
Kõlar ei mängi FM-raadiojaamu.	1. Veenduge, et kõlar asub FM-signaali levialas.2. Antenni suuna parandamiseks muutke kõlari asendit. See võib parandada vastuvõtu kvaliteeti.3. Veenduge, et olles FM-režiimis, vajutate pikaajaliselt 1 nupule ja aktiveerite FM raadiojaamade automaatse häälestamise.

TEHNILISED ANDMED

Kõlar: Kaks 57 mm läbimõõduga kõlarit, passiivne saatja

Võimsus: 20 W (2× 10 W)

Toide: DC 5 V / 2 A (Maksimaalne)

Analoogsisend AUX IN: 3,5 mm

FM sagedusvahemik: 87,5–108 MHz

Sisseehitatud aku: 3,7 V / 6600 mAh

Mõõdud: 220,3 × 102,5 × 102 mm

Laadimisaeg: 5 tundi (5V /2V adapteriga)

Mängimisaeg: 7 tundi 70% helitugevuse korral

Kaal: 1,15 kg

KASUTAMINE JA KASUTUSEST KÖRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti ringlussevõtu konteineritesse.

TOOTE KASUTUSEST KÖRVALDAMINE TÖÖEA LÖPUS

Elektri- ja elektroonikaseadmete kasutusest körvaldamine (kehtib EL-i liikmesriikides ja teistes Euroopa riikides, kus rakendatakse ringlussevõtusüsteemi)

Näidatud sümbol tootel või pakett tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid möjusid inimese tervisele ja keskkonnale, tagades oma toote korraliku ringlussevõtu.

Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite.

K+B Progres kinnitab käesolevaga, et ECG BTS Elysium L1 tüüpi raadioseadmed vastavad 2014/53/EU direktiivi nöuetele. EL vastavusdeklaratsiooni täistekst on kättesaadav alljärgneval veebilehel: www.ecg-electro.eu.

08/05

Teksti ja tehniliste parameetrite muutmise õigused on reserveeritud.
