HASZNÁLATI ÚTMUTATÓ WX540.3 WORX

ásd ásd ásd F Á 12V-os Li-Ion akkumulátoros

Típus Feszültség 12V Terhelés nélküli sebesség 2200/min Lökethossz 16mm Vágási teljesítmény Fa 50mm PVC-cső 45mm Acél 4mm A készülék súlya 1.2kg

A-súlyozású hangnyomásszint L

3dB(A) A-súlyozású hangerő L

3dB(A) Viseljen fülvédelmet, ha a hangnyomásszint meghaladja a következő értéket 80dB(A)

Az EN60745 szabvány szerint meghatározott összes rezgés (háromtengelyű vektoriális összeg) a következő: Fémlap vágása Rezgéskibocsátás a

Bizonytalanság K = 1.5m/s² Falap vágása Rezgéskibocsátás a

Bizonytalanság K = 1.5m/s² Fagerenda vágása Rezgéskibocsátás a hWB =10,34m/s

Bizonytalanság K = 1.5m/s² A hivatalos összesített rezgésszint a szerszámok összehasonlítására, illetve a kitettség előzetes felmérésére használható. Az elektromos kéziszerszám használata során a rezgéskibocsátás eltérhet a fenti értéktől attól függően, hogy a szerszámot hogyan használják. Az érték függhet az alábbiaktól: Hogyan használják a szerszámot, milyen anyagokat vágnak vagy fúrnak. Az eszköz jó állapotban van-e, megfelelően karbantartják-e.12V-os Li-Ion akkumulátoros

Megfelelő tartozékokat használnak-e az eszközhöz, vigyáznak-e, hogy hegyes legyen és jó állapotban maradjon. A markolat megfelelően rögzül-e, használnak-e rezgéscsillapító tartozékokat. A szerszámot rendeltetésszerűen, kialakításának és a jelen utasításoknak megfelelően használják-e.

A pontosság érdekében az expozíciós szint becsült értékéhez a valós használati körülmények között gyelembe kell venni a működési ciklus valamennyi elemét, így azt az időt is, amikor a szerszám ki van kapcsolva, és amikor üresjáratban működik. Ez a teljes munkaidőszak viszonylatában jelentősen csökkentheti az expozíciós szintet. A rezgéskockázatnak való kitettséget az alábbiakkal csökkentheti: MINDIG éles vésőt, pengét, és hegyes fúrófejet használjon. Az eszközt jelen utasításoknak megfelelően tartsa karban, és vigyázzon a megfelelő kenésre (ahol erre szükség van). Ha rendszeresen használja az eszközt, vásároljon rezgéscsillapító tartozékokat. Kerülje az eszköz használatát 10

C vagy alacsonyabb hőmérsékleten. Úgy tervezze meg a munkáját, hogy a magas rezgésszámú eszközök használatát igénylő feladatokat több napra ossza el.

Ne használjon más típusú fűrészlapot. Javasoljuk, hogy a tartozékokat ugyanabból a boltból vásárolja meg, ahol a szerszámot is vásárolta. Jó minőségű, márkás tartozékokat használjon. A tartozék típusát az elvégzendő munkának megfelelően válassza meg. További részleteket a tartozék csomagolásán talál. Kérjen segítséget és tanácsot a bolti eladóktól.12V-os Li-Ion akkumulátoros

Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek.

Az akkumulátorokat használaton kívül tartsa a fémtárgyaktól, például gemkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól vagy más kis fémtárgyaktól távol, mert ezek összekapcsolhatják a pólusokat. Az akkumulátor pólusainak rövidzárlata égés- és tűzveszélyes.

Ha egy adott akkumulátorhoz megfelelő töltőt másik akkumulátorral használ, az tűzveszélyes lehet.

járjon el.12V-os Li-Ion akkumulátoros

Mielőtt a szerszámot használná, olvassa el gyelmesen az utasításokat.

A szerszám 2-az egyben fűrész, orrfűrész és dekopírfűrész funkcióval. Használható jól rögzített fa, műanyag, fém és építőanyag fűrészelésére. Egyenes és ívelt vonalú vágásra egyaránt alkalmas.

A töltőt és az akkumulátort kifejezetten egymáshoz tervezték, ezért ne próbálkozzon más eszköz használatával. Soha ne helyezzen fémtárgyakat a töltőbe vagy az akkumulátorba, és ne engedje, hogy azokba fémtárgyak jussanak, mivel ez elektromos meghibásodáshoz vezet, és veszélyes.

Az akkumulátor NINCS FELTÖLTVE, használat előtt előbb fel kell tölteni. Új akkumulátor első feltöltésekor, illetve hosszú használaton kívüli időszakot követően előfordulhat, hogy az akkumulátor csak azt követően töltődik fel teljesen, hogy használatban lemerítette és több alkalommal feltöltötte.

ásd Csatlakoztassa az akkumulátortöltőt (13) az áramforráshoz; a zöld fény (14) kigyullad. Csúsztassa be az akkumulátort (12) a töltőbe. Kigyullad a piros fény (14), ez jelzi, hogy a töltés elkezdődött. Kb. 3-5 óra elteltével a piros fény zöldre vált, ami azt jelenti, hogy az akkumulátor feltöltődött, a töltés befejeződött.

1) Dugja be a töltőt egy megfelelő aljzatba. A

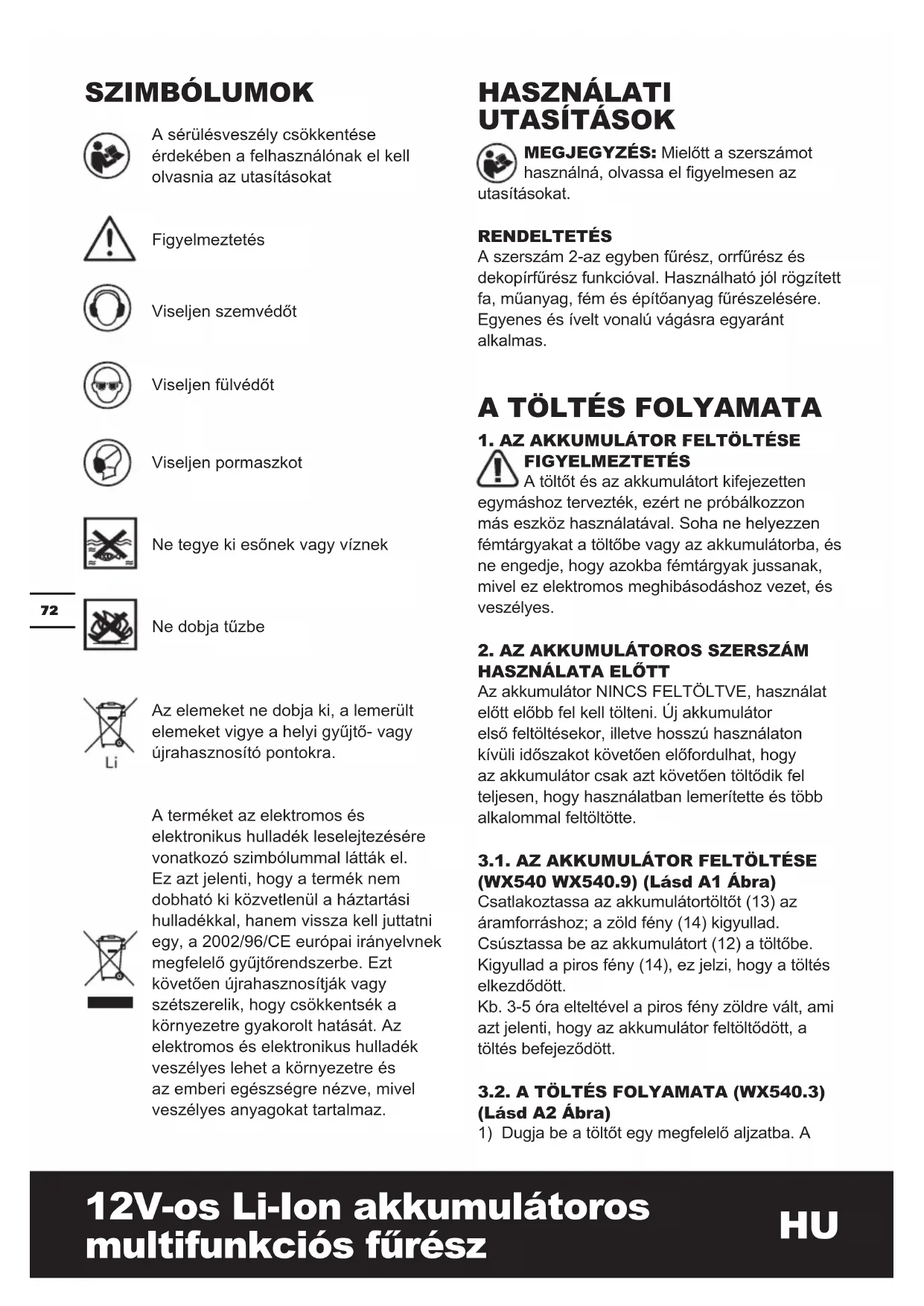

A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia az utasításokat Figyelmeztetés Viseljen szemvédőt Viseljen fülvédőt Viseljen pormaszkot Ne tegye ki esőnek vagy víznek Ne dobja tűzbe Az elemeket ne dobja ki, a lemerült elemeket vigye a helyi gyűjtő- vagy újrahasznosító pontokra. A terméket az elektromos és elektronikus hulladék leselejtezésére vonatkozó szimbólummal látták el. Ez azt jelenti, hogy a termék nem dobható ki közvetlenül a háztartási hulladékkal, hanem vissza kell juttatni egy, a 2002/96/CE európai irányelvnek megfelelő gyűjtőrendszerbe. Ezt követően újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az elektromos és elektronikus hulladék veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz. 12V-os Li-Ion akkumulátoros

fény (a) zölden világít.

2) Helyezze be az akkumulátort a töltőbe. A

fény pirosan világít, ez jelzi, hogy a töltés elkezdődött.

3) A töltés befejeztével a fény zölden világít.

Ha az akkumulátor teljesen feltöltődött, húzza ki az áramból a töltőt, és vegye ki az akkumulátort.

ásd Keresse meg az akkumulátorkioldó gombot (11), és nyomja le mindkét oldalon, hogy a szerszám kiadja az akkumulátort. Vegye ki az akkumulátort a szerszámból. Miután feltöltötte, helyezze vissza az akkumulátort a helyére. Elég, ha enyhe nyomást gyakorol rá.

Ez a szerszám a dekopírfűrész és az orrfűrész ötvözete, a két funkció között a forgócsap- felengedő kar működtetésével (4) tud váltani. Emelje fel teljesen a forgócsap-felengedő kart, amíg már nem emelhető tovább. (Lásd C ábra) Forgassa a szerszám elülső részét a HAT helyzet valamelyikébe (0, 18, 36, 54, 72 és 90 fok) (Lásd d ábra). Helyezze vissza a forgócsap-felengedő kart. Az I-es pozícióban a szerszám dekopírfűrészként használható. A VI-os pozícióban a szerszám orrfűrészként használható.

A szerszám beállításakor a talplemezt (9) csak az E1 ábrán látható helyzetben fogja meg. A forgócsapot soha ne fogja meg az E2 és E3 ábrán látható helyzetekben.

• A becsípődés elkerülése érdekében tartsa távol a kezét a forgópántoktól, amikor pozíciót vált.

• Tartsa távol a kezét a lezárógombtól, nehogy a szerszám véletlenül bekapcsoljon.

akkumulátort. A vágás során a fűrészlapnak (15) túl kell nyúlnia a talplemezen és a munkadarab vastagságán. Az anyagnak leginkább megfelelő fűrészlapot válassza, és az az anyag vastagságához képest a legrövidebb legyen.

a fűrészlap a vágás során nem nyúlik túl a talplemezen és a munkadarabon, a fűrészlap eltörhet. Fokozottan fennáll a személyi sérülés, illetve a talplemez és a munkadarab sérülésének veszélye. Tartsa távol a kezét a lezárógombtól, hogy elkerülje a szerszám véletlen bekapcsolását a beállítások, illetve a kiegészítők beszerelése vagy eltávolítása során.

A készüléket szerszámmentes lapbefogóval (7) látták el. Ennek köszönhetően a fűrészlap minden további szerszám nélkül, könnyen és gyorsan kicserélhető. Forgassa el a gyűrűt az óramutató járásával ellentétes irányba, és tartsa meg. Helyezze be teljes mélységében a fűrészlapot a fűrészlap- nyílásba úgy, hogy a fogak előre nézzenek, majd engedje el a gyűrűt, amely automatikusan megfordul, és rászorul a fűrészlap felső részére. (Lásd G1 és G2 ábra)

A fűrészlap kiugorhat, ezért gondoskodjon szemvédelemről. Amikor a szerszámot DEKOPÍRFŰRÉSZ MÓDBAN (90 fok) használja, a fogazat a H ábrán látható módon előre mutat.12V-os Li-Ion akkumulátoros

Minden elektromos kéziszerszám használata közben viseljen szemvédőt. Ne érintse meg a fűrészlapot közvetlenül használat után. A fűrészlap megérintése személyi sérüléshez vezethet. Mielőtt a munkát elkezdené, ellenőrizze, hogy a munkadarab stabilan rögzül-e. A kisebb munkadarabokat munkaasztalhoz kell rögzíteni. ásd I Á A készülék elindításához előbb nyomja le a rögzítőgombot (2), majd nyomja le és tartsa lenyomva a ki-/bekapcsoló gombot (1). A szerszám kikapcsolásához engedje fel a ki-/ bekapcsoló gombot (1).

A dekopírfűrész működtetése során mindig stabilan tartsa a szerszámot.

Helyezze ujját a fűrészlaptartó elé. Így elkerülheti, hogy munka közben véletlenül a mozgó fűrészlaphoz érjen.

Az ujjvédő vége közelében egy jelzőfény (8) található. Ez a fény minden alkalommal automatikusan kigyullad, amikor lenyomja a ki-/ bekapcsoló gombot.

Az elektromos kéziszerszám használata közben mindig viseljen szemvédőt.

• A szerszám működtetése közben soha ne fogja meg a forgócsapot.

• A szerszám működtetése közben soha ne fogja meg a motorfedelet. Mielőtt bármilyen típusú anyagot vágna ellenőrizze, hogy szilárdan rögzül-e vagy meg van-e fogatva, hogy elkerülje a megcsúszását. Ha a munkadarabot kézzel tartja meg vagy a testével szorítja le, úgy az nem lesz kellőképpen stabil, ami kontrollvesztéshez vezethet.

• A fűrészlapot noman helyezze a munkadarabhoz, nyomja meg a kapcsológombot, és várja meg, amíg eléri a maximális sebességet - csak ezt követően gyakoroljon nyomást a munkadarabra.

• Amikor csak lehetséges, a talplemezt szorosan rá kell nyomni a vágott anyagra. Így elkerülhető a fűrész megugrása vagy rezgése, és minimálisra csökkenthető a fűrészlap eltörésének lehetősége.

Az olyan vágásoknál, amelyek nyomást gyakorolnak a fűrészlapra (például sarok- és íves vágásoknál) megnő a rezgés, visszarúgás és a fűrészlap eltörésének a veszélye. Áramütés-veszély. Legyen rendkívül óvatos a fej fölött végzett vágások közben, és különösen gyeljen az esetleges nem látható, fej fölötti vonalban futó vezetékekre. Nagyon gyeljen a fej fölött végzett vágásoknál, és legyen előrelátó a lehulló darabok és törmelék tekintetében. Mielőtt vakvágást vagy bemerítő vágást végezne, ellenőrizze a munkaterületen a rejtett gázvezetékeket, vízvezetékeket vagy elektromos vezetékeket. Ha ezt elmulasztja, az robbanáshoz, anyagi kárhoz, áramütéshez és/vagy súlyos sérüléshez vezethet.

Amennyiben a fűrész túlságosan felmelegedik, járassa terhelés nélkül 2-3 percig a motor lehűlése érdekében. Kerülje a hosszantartó használatot alacsony sebességen.

Mindig használjon a vágandó anyagnak és anyagvastagságnak megfelelő fűrészlapot. Az elmozdulás megelőzése érdekében mindig ellenőrizze, hogy a munkadarab szilárdan rögzítve legyen. Az anyag elmozdulása befolyásolhatja a vágás12V-os Li-Ion akkumulátoros

minőségét. A fűrészlap a felütés közben vág, és forgácsolhatja a felső felületet. A munka befejeztével ellenőrizze, hogy a legfelső felületen ne legyenek látható sérülések.

A szerszám nem tartalmaz a felhasználó által javítható alkatrészeket. Soha ne használjon vizet vagy vegyi tisztítószereket a szerszám tisztításához. Törölje tisztára egy száraz ronggyal. A szerszámot mindig száraz helyen tárolja. Tartsa tisztán a motor szellőzőnyílásait. Minden szabályozóeszközt tartson pormentesen. A szellőzőnyílásokon keresztül néha szikrák láthatók. Ez természetes, nem okoz kárt az elektromos kéziszerszámban.

A szerszám működés köz- ben hirtelen leáll. Túlterhelés Az ak- kumulátor hőmérséklete túl magas Az akkumulátor lemerülőben van Azonnal szüntesse meg a terhelést, és járassa kb. 30 másodper- cig terhelés nélkül, hogy lehűljön. Töltse fel az akkumulátort.

A terméket az elektromos és elektronikus hulladék leselejtezésére vonatkozó szimbólummal látták el. Ez azt jelenti, hogy a termék nem dobható ki közvetlenül a háztartási hulladékkal, hanem vissza kell juttatni egy, a 2002/96/CE európai irányelvnek megfelelő gyűjtőrendszerbe. Ezt követően újrahasznosítják vagy szétszerelik, hogy csökkentsék a környezetre gyakorolt hatását. Az elektromos és elektronikus hulladék veszélyes lehet a környezetre és az emberi egészségre nézve, mivel veszélyes anyagokat tartalmaz.12V-os Li-Ion akkumulátoros

A gyártó: POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Kijelenti, hogy a termék: Leírás: WORX Li-Ion akkumulátoros

Rendeltetés: Megfelel a következő irányelveknek:

Az alábbi normáknak:

A műszaki dokumentáció összeállítására jogosult személy:

2014/02/17 Leo Yue POSITEC minőségbiztosítási vezető acumulator Li-Ion de 12V
