Marque	WORX
Modèle	WX540.3
Type de produit	Scie multifonction (scie alternative et scie sauteuse)
Tension nominale	12 V
Vitesse à vide	2200/min
Course de piston	16 mm
Capacité de coupe - Bois	50 mm
Capacité de coupe - PVC tuyaux	45 mm
Capacité de coupe - Acier	4 mm
Poids	1.2 kg
Niveau de pression acoustique (LpA)	72 dB(A) (KpA=3 dB(A))
Niveau de puissance acoustique (LwA)	83 dB(A) (KwA=3 dB(A))
Valeurs de vibrations - Métal (ahM)	7.89 m/s² (K=1.5 m/s²)
Valeurs de vibrations - Panneau (ahB)	9.67 m/s² (K=1.5 m/s²)
Valeurs de vibrations - Poutre bois (ahWB)	10.34 m/s² (K=1.5 m/s²)
Alimentation	Batterie Li-Ion 12 V
Temps de charge (modèle WX540.3)	30 minutes
Accessoires inclus	Chargeur, batterie, 1 lame métal, 1 lame bois, 1 lame aluminium
Fonctions principales	Scie alternative et scie sauteuse, tête pivotante 6 positions (0°, 18°, 36°, 54°, 72°, 90°)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucune pièce réparable par l'utilisateur
Sécurité	Porter des protections auditives, oculaires, masque anti-poussière et gants
Pièces détachées et réparabilité	Utiliser uniquement des accessoires WORX recommandés ; pas de pièces réparables par l'utilisateur
Informations générales	Conforme aux directives CE 2006/42/CE, 2004/108/CE, 2011/65/UE ; normes EN55014-1, EN55014-2, EN60745-1, EN60745-2-11

FOIRE AUX QUESTIONS - WX540.3 WORX

Comment changer la lame de la scie ?

Avant toute intervention, retirez la batterie. Portez des gants de protection. Tournez la bague du porte-lame dans le sens inverse des aiguilles d'une montre et maintenez-la. Insérez la lame à fond dans la fente, les dents vers l'avant, puis relâchez la bague. Pour retirer la lame, tenez-la et tournez la bague dans le sens inverse, puis soulevez-la. Attention : la lame sera éjectée, protégez vos yeux.

Comment passer du mode scie alternative au mode scie sauteuse ?

Utilisez le levier de déverrouillage de la rotation (4). Montez-le jusqu'à la butée, tournez la tête sur l'une des six positions (0° à 90°). La position 1 correspond à la scie sauteuse, la position VI à la scie alternative. Rabaissez le levier. Tenez toujours la machine par la semelle, jamais par la tête pivotante.

Quelle batterie utiliser avec le modèle WX540.3 ?

Utilisez exclusivement la batterie Li-Ion WORX fournie avec l'appareil. N'utilisez pas d'autre batterie. Le chargeur fourni est spécifiquement conçu pour cette batterie ; n'utilisez pas d'autre chargeur.

Comment charger la batterie du WX540.3 ?

Branchez le chargeur sur une prise adaptée (voyant vert). Insérez la batterie dans le chargeur ; le voyant passe au rouge indiquant le début de la charge. Une fois la charge terminée (environ 30 minutes), le voyant redevient vert. Débranchez le chargeur et retirez la batterie.

Que faire si la scie s'arrête soudainement pendant la coupe ?

Cela peut être dû à une surcharge ou à une batterie trop chaude. Relâchez la pression sur la lame, dégagez la scie de la pièce et laissez-la tourner à vide à pleine vitesse pendant environ 30 secondes. Si le problème persiste, rechargez la batterie (elle est peut-être insuffisamment chargée).

Quelles sont les capacités de coupe maximales ?

Bois : 50 mm, tuyaux PVC : 45 mm, acier : 4 mm. Pour des coupes optimales, utilisez une lame adaptée au matériau et assurez-vous que la lame dépasse la semelle et l'épaisseur de la pièce.

Comment entretenir la scie WX540.3 ?

L'outil ne nécessite pas de graissage particulier. Nettoyez-le avec un chiffon sec. Ne jamais utiliser d'eau ou de nettoyants chimiques. Maintenez les fentes de ventilation propres. Il n'y a pas de pièces réparables par l'utilisateur.

Quels accessoires sont inclus avec la scie ?

Le modèle WX540.3 est livré avec : un chargeur, une batterie, une lame pour métal, une lame pour bois et une lame pour aluminium. Utilisez uniquement le type de lames montré sur la figure F de la notice.

Comment réduire les vibrations lors de l'utilisation ?

Utilisez toujours des lames affûtées et en bon état. Maintenez l'outil en bon état et lubrifié si nécessaire. Tenez fermement les poignées et utilisez des accessoires anti-vibrations si disponibles. Évitez les utilisations prolongées à allure lente et planifiez votre travail pour étaler l'utilisation sur plusieurs jours.

Puis-je utiliser des lames d'autres marques ?

Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue. Nous recommandons d'acheter les accessoires dans le magasin d'acquisition de l'outil. Assurez-vous que la lame correspond au type montré sur la figure F de la notice et qu'elle est compatible avec le porte-lame sans outil.

MODE D'EMPLOI WX540.3 WORX

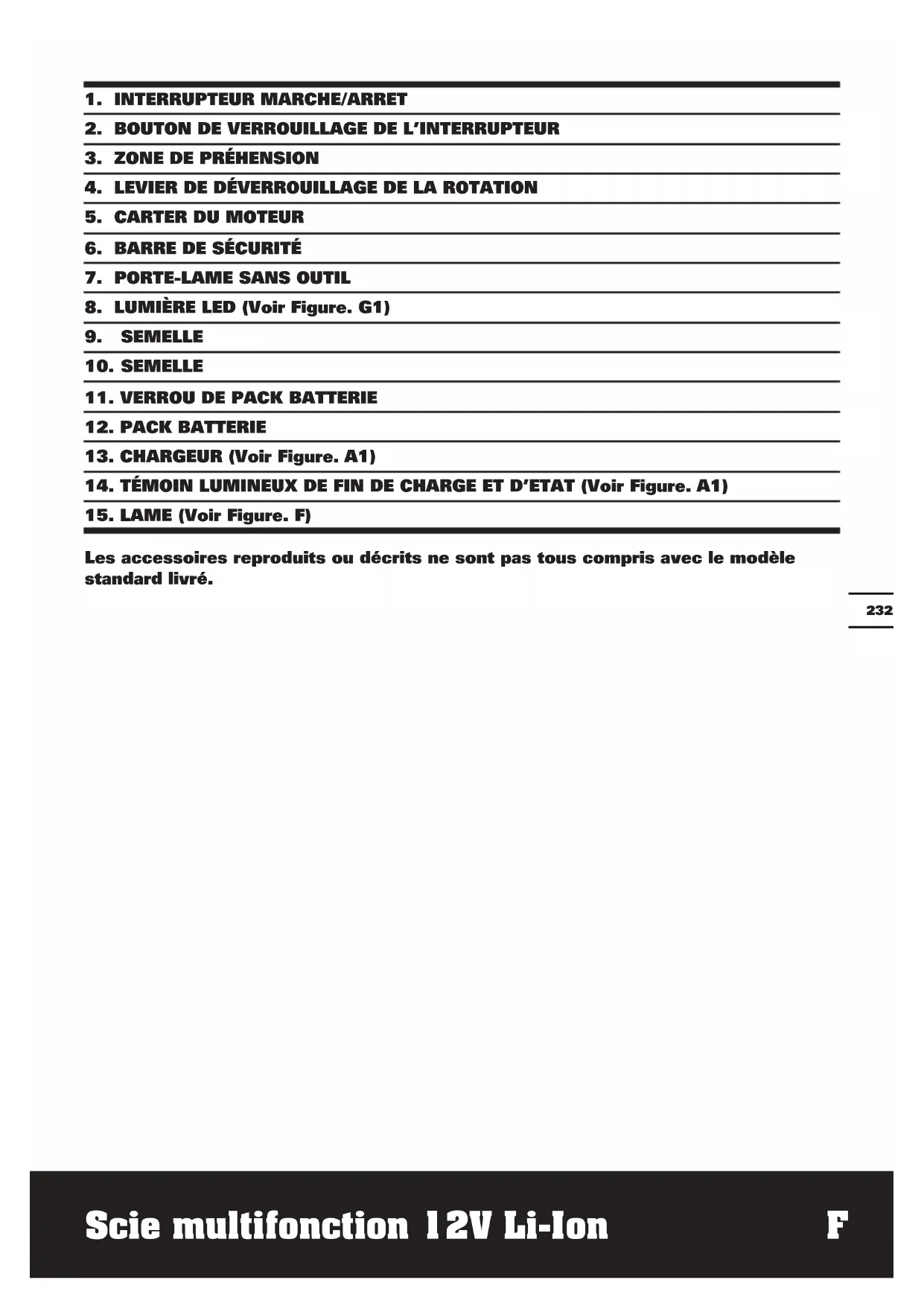

Les accessoires produits ou décrits ne sont pas tous compris avec le modele standard livre.

CHARACTERISTIQUES TECHNIQUES

Modèle WX540 WX540.3 WX540.9 (5-désignations des pieces, illustration de la scie)

Tension nominale 12V	---
Vitesse à vide nominale 2200/min
Course de piston 16mm
Capacité de coupe
Bois 50mm
PVC tuyaux 45mm
Acier 4mm
Masse 1.2kg

Niveau de pression acoustique pondéré A L	pA: 72dB(A)
KpA	3dB(A)
Niveau de puissance acoustique pondéré A L	wA: 83dB(A)
KwA	3dB(A)
Porter des protections auditives lorsque la pression sonore est supérieure à	80dB(A)

Valeurs totales de vibrations déterminées selon la norme EN60745
Découpe dans du métal	Valeur d'émission de vibrations \( a_{hM}=7.89m/s^2 \)
	Incertitude K = 1.5m/s2
Découpe d'un panneau	Valeur d'émission de vibrations \( a_{hB}=9.67m/s^2 \)
	Incertitude K = 1.5m/s2
Découpe d'une poutre en bois	Valeur d'émission de vibrations \( a_{hWB}=10.34m/s^2 \)
	Incertitude K = 1.5m/s2

La valeur totale de vibration déclarée peut être utilisé pour comparer un outil à un autre, et peut également être utilisé dans une évaluation préliminaire de l'exposition.

AVERTISSEMENT: La valeur d'émission de vibrations pendant l'utilisation réelle de l'outil

electrique peut différer de la valeur déclarée selon la maniere dont l'outil est utilisé, selon

les exemples suivants et d'autres variations sur la maniere dont l'outil est utilisé:

Comment l'util est utilisé et quels matériaux sont coupés ou percés.

L'outil est en bon et bien entretenu.

L'utilisation du bon accessoire pour l'outil et l'assurance qu'il est affuté et en bon état.

La bonne tenue des poignées et, le cas échéant, les accessoires anti-vibrations utilisés. L'outil est utilisé comme prévu dans sa conception et dans leprésent mode d'emploi.

Cet outil peut causeur un syndrome des vibrations main-bras s'il n'est pas correctement gere.

AVERTISSEMENT: Pour être précise, une évaluation du niveau d'exposition en conditions réelles d'utilisation doit également tener compte de toutes les parties du cycle d'utilisation telles que les moments où l'outil est étéint, et ceux ou il fonctionne au ralenti mais ne réalisare pas réellement de tâche. Ceci peut réduire de manière significative le niveau d'exposition et la durée d'utilisation totale.

Afin de minimiser le risque d'exposition aux vibrations :

Utilisez TOUJOURS des burins, des forets et des lames affutés.

Entretenez cet outil de manière conforme au mode d'emploi et maintenez-le lubrifié (le cas échéant).

Si I'outil doit etre utilise regulierement, investissez dans des accessoires anti-vibrations.

Évitez d'utiliser des outils à des températures inférieures ou égales à 10^ .

Planifiez voire travail pour etaler l'utilisation des outils a fortve vibration sur plusieurs jours.

ACCESSIONS

	WX540 WX540.3 WX540.9
Chargeur	3-5heure 30min /
Batterie	1 1 /
Lame pour couper le métal	1 1 1
Lame pour couper le bois	1 1 1
Lame pour couper l'aluminium	1 1 1

Utilisez uniquement le type de lames montré sur la figure F. N'utilisez pas d'autres types de lames.

Nous recommendons d'acheter tous les accessoires dans le magasin d'acquisition de l'outil. Il est impératif d'utiliser des accessoires de bonne qualité et de marque connue et de désirir l'accessoire correct recommandé dans ce manuel. Pour plus d'informations, se référer à l'emballage des accessoires. Le personnel du magasin est également la pour vous conseiller.

CONSEILS DE SECURITE SUPPLEMENTAIRES POUR VOTRE OUTIL

1. Porter un masque anti-poussière.
2. Tenir l'outil par les surfaces de préhension isolées, lors de la réalisation d'une operation au cours de laquelle l'organe de coupe peut entraer en contact avec un cablage non apparent ou son propre cordon d'alimentation. Le contact avec un fil « sous tension » peut égalementmettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un chic électrique sur l'opérateur.

MISES EN GARDE CONCERNANT LA BATTERIE

a) La batterie et les piles secondaires ne doivent pas etre ouvertes, demontees ou broyees.
b) La batterie ne doit pas etre courtcircuitee. Evitez de metre la batterie en vrac dans une boite ou dans un tiroir ou elles risqueraient de se court-circuiter entre elles ou au contact d'autres objets metalliques. Aprese usage, evitez tout contact de la batterie avec d'autres objets metalliques de petite taille (trombones, pieces, clés, clous, vis etc.) susceptibles de courtcircuiter les pôles. Un court-circuit entre les pôles de la batterie peut etre a l'origine de brûlures ou d'un incendie.
c) La batterie ne doit pas etre exposée au feu et à la chaleur. Evitez de la ranger à la lumière du soleil.
d) La batterie et les piles ne doivent pas etre soumises a des chocs mecaniques.
e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondamment la surface touchée avec de l'eau et appelez les urgences.
f) En cas d'ingestion d'une pile

ou d'une batterie, appelez immédiatement les urgences.

g) La batterie et les piles doivent rester propres et seches.
h) Si la batterie ou les piles se salissant, essuyez-les avec un chiffon propre et sec.
i) La batterie et les piles doivent'être chargées avant usage. Utilisez:tous jours le chargeur adequat, etrespectez les instructions du fabricant ou le mode d'emploi de I'appareil concernant la procEDURE de recharge.
j) Évitez de laisser une batterie se charger pendant trop longtemps lorsqu'elle n'est pas utilisé.
k) Àprous de longues périodes d'inutilisation, il peut être nécessaire de charger et décharger la batterie et les piles à plusieurs reprises avant que celles-ci ne retrouvent leur capacité maximale.
I) La batterie et les piles fonctionnent au moins de leur capacité dans une température ambiente normale, comprise entre +15^ et +25^ environ.
m) Les batteries fonctionnant avec des systèmes electrochimiques différents doivent être mis au rebut séparément.
n) N'utilisez pas d'autre chargeur que celui spécifié par WORX. N'utilisez pas d'autre chargeur que celui spécifié fourni avec l'appareil. Un chargeur destiné à un type de batterie donné peut être à l'origine d'un incendie s'il est utilisé avec une autre batterie.
o) N'utilisez enaucun cas une batterie autre que celle prevue pour cet apparéil.
p) La batterie doit être tenue hors de portée des enfants.
q) Gardez la documentation d'origine du produit afin de pouvoir vous y reférer ultérieurement.
r) Enlevez la batterie de l'appareil lorsqu'you ne l'utilise pas.
s) Respectez les procédures de mise au rebut.

Pour réduire le risque de blessure, l'utilisateur doit dire le mode d'emploi.

Avertissement

Porter une protection pour les oreilles

Porter une protection pour les yeux

Porter un masque contre la poussière

Ne pas exposer à la pluie ou à l'eau

Ne pas brûler

Ne pas jeter les batteries. Les batteries usages doivent etre déposées dans un centre de collecte local ou dans un centre de recyclage.

Ce produit est marqué du symbole du tri sélectif relatifs aux déchets d'équipements electriques et électroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive Européenne 2002/96/CE afin de pouvoir soit être recyclé soit demantélé afin de réduire tout impact sur l'environnement. Les produits électroniques n'avant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

REMaRqUE:Avant d'utiliser cet outil, dire attentivement le mode d'emploi.

UTILISaTION CONFORME

Votre machine-outil vous offre 2 outils en 1: une scie alternative et une scie sauteuse, pour toutes vos découvertes dans le bois, le plastique, le métal et les matériaux de construction, avec une assise remarquable sur la surface de travail. Elle réalise aussi bien les coupes droites que les coupes incurées.

PROCEDURE DE CHARGE

1. CHaRGE DE VOTRE baTTERIE aVERTISSEMENT!

Le chargeur et la batterie sont spécifquement concus pour etre utilisés ensemble, n'essayez pas d'utiliser d'autres éléments. N'inserez jamais d'objets metalliques dans votre chargeur ou dans voitre batterie, une defaillance electrique et un risque de décharge electrique peuvent en résultat.

2. aVaNT D'UTILISER VOTRE OUTIL SaNS FIL

La batterie N'EST PAS CHARGEE et il faut la charger une fois avant de l'utiliser. Lorsque vous charger une nouvelle batterie, ou une batterie qui n'a pas ete utilisee pendant longtemps, elle peut ne pas atteindre sa pleine charge avant d'avoir ete complètement decharge en utilisation et rechargee plusieurs fois.

3.1. COMMENT CHaRGER La baTTERIE (wX540 wX540.9) (Voir Figure. a1)

Brancher le chargeur de la batterie et une
lumiere verte (14) s'allumera.
Inserer le bloc batterie dans le chargeur pour
etablir la connexion. Et le témoin rouge (14)
s'illumine pour indiquer que la charge a
commencé.

Après 3-5 heures de charge, levoyant rouge passera au vert, la batterie est pleine, et la charge est terminée.

3.2. CHARGE (WX540.3) (Voir Figure. A2)

1) Branchez le chargeur dans une prise adequate. Le Lumiere est vert.
2) Introduisez la batterie dans le chargeur. Le Lumière passe au rouge pour indique que le processus de charge a demarré.
3) Une fois la charge terminée, Le Lumière repasse au vert. La batterie est désormais rechargée, vous pouvez débrancher le chargeur et en-sortir la batterie.

4. ENLEVER OU INSTALLER LA BATTERIE (Voir Figure. B)

Repérez les verrous sur le côté du pack batterie et appuyez des 2 cotés pour dégager la batterie de votre scie. Àpres la recharge de la batterie, insérez la pack dans le compartment de la scie. Un simple couilissement et une légère pression seront suffisant.

RéGLAGE

Vous passez du mode scie alternative au mode scie sauteuse à l'aide du levier de déverrouillage de la rotation (4).

Montez ce levier jusqu'à ne plus pouvoir le monter davantage. (Voir Figure. C)

Tournez la tete de la machine-outil sur l'une des SIX positions possibles (0, 18, 36, 54, 72 et 90 degrés) (Voir Figure. D). Redescendez le levier de déverrouillage de la rotation.

La position I correspondant à la fonction scie sauteuse.

La position VI correspondant à la fonction scie alternative.

AVERTISSEMENT!

Pour ajuster votre machine-outil, tenez-la précisément par sa semelle, comme illustré sur la figure E1. Ne procédez jamais en tenant la tête pivotante, comme illustré sur les figures E2 et E3.

AVERTISSEMENT!

• Pour ne pas vous pincer les mains, éloignez-les de la charnière lorsque vous pivotecz la tete de la machine.
• Pour éviter tout démarrage accidentel de la machine-outil, éloignez vos mains du bouton de déverrouillage.

MISE EN PLACE/CHANGEMENT DE LAME Avant toute intervention sur l'appareil, retirer l'accumulateur.

La lame doit dépasser la semelle et l'épaisseur de la piece pendant la découverte. Choisissez la lame qui convient le mieux pour le matériel à découvert et qui soit la plus petite possible compte tenu de l'épaissur du matériel.

AVERTISSEMENT! Danger de rupture. La lame risque de rompre lorsqu'elle ne dépasse pas la semelle et l'épaisseur de la pierce pendant la découverte, vous exposant à un risque de blessure grave et exposant la semelle et la pierce à des dommages.

ATTENTION: Éloignez vos mains du bouton de déverrouillage pour éviter tout démarrage accidentel de la machine-outil, notamment lorsque vous vous apprétez à effectuer des ajustements ou à monter/demonter des composants ou des accessoires.

MONTAGE DE LA LAME DE SCIE (Voir Figure. F-H)

Porter tous des gants de protection pour monter la lame de scie. Lors d'un contact avec la lame de scie, il y a risque de blessures.

Utilisez uniquement le type de lames montré sur la figure F.

La machine est équipée d'un porte-lame sans outil (7). Ceci rend possible, facile et rapide le changement de lame de scie, sans�除 un outil supplémentaire.

Tournez la bague dans le sens contraire des aiguilles d'une montre et maintenez en position. Insérez entièrement la lame dans la fente du porte-lame avec les dents de la lame vers l'avant, puis relâchéz la bague, qui tourne d'elle-même et se pince au-dessus de la lame. (Voir Figure. G1&G2)

RETIRER LA LAME DE SCIE

Pour-retirer la lame, tenez la lame et tournez l'anneau du support à lames dans le sens inverse des aiguilles d'une montre ensuite soulevez la lame.

AVERTISSEMENT: La lame sera ejectee.
donc protegez vos yeux.

REMARQUE: En MODE SCIE SAUTEUSE, vérifie que les dents de la lame sont dirigeées vers l'avant, comme illustré sur la figure H.

UTILISATION

AVERTISSEMENT: Porter des lunettes

de protection pour manier cet outil.

AVERTISSEMENT: Danger de

brûlure. Ne touchez pas la lame

immédiatement après une opération de découpe. Elle est alors très chaude et vous risquez de vous brûler.

Avant toute découvert, vérifie que la piece a travailler ne rouge pas. Pour de petites pieces, fixez-les avec des brides sur un établi.

1. INTERRUPEUR DE SECURITE MARCHE/ARRET (VOIR FIGURE. I)

Appuyez sur le bouton de déverrouillage puis sur l'interrupteur (1) puis relâchéz le bouton de déverrouillage (2). Voitre interrupteur est maintainant sur marche. Pour arrêté la machine, relâchéz simplement l'interrupteur (1). Pour des raisons de sécurité, il n'est pas possible de verrouiller l'interrupteur Marche/Arrêt (2) de l'appareil, mais celui-ci doit rester constamment appuyé pendant l'opération de travail.

2. ZONE DE PREHENSION

Assurez-vous toujours d'avoir une prise ferme lors du fonctionnement de la scie sauteuse.

3. BARRE DE SECURITÉ

Située sur l'avant du porte-lame, elle permet, pendant le travail, d'éviter tout contact accidentel avec la lame en mouvement.

4. LUMIÈRE LED

Une lumière (8) a eté prévue pres de l'extrémité du dispositif de protection des doigts. Cette lumière s'allume automatiquement lorsque vous démarrez votre machine-outil.

5. TRAVAUX

AVERTISSEMENT: Porter des lunettes

de protection pour manier cet outil.

AVERTISSEMENT:

• Ne tenez jamais la machine-outil par la tete pivotante lorsque vous travailliez.
  Non afferrare mai il coperchio del motore durante l'utilizzo dell'utensile.

Avant toute découpe, vérifie que la piece à travailler ne rouge pas. Ne travaillez jamais en tenant la piece dans votre main ou contre votre corps; vous risquez, très facilement et très rapidement, de perdre le contrôle de votre machine-outil.

• Amenez la lame légerement en contact avec la surface à découvert, appuyez sur la gachette et attendez que le moteur tourne à sa vitesse maximale avant de pousser la lame sur la piece.
• Dans la mesure du possible, essayez de maintainir la semelle bien fermement en contact avec la surface de la pierce. Vous évitez ainsi les sauts et les vibrations de la lame, et réduisez les risques que la lame se rompt.
• Toute découpe plaçant une certaine pression sur la lame, par exemple une coupe oblique ou en spirale, augmente les risques de vibration, de retardarriere et de rupture de la lame.

AVERTISSEMENT: Risque

d'électrocution. Faire très attention

lorsque vous effectuez des découvertes en l'air, notamment recherche d'eventuels fils électriques non visibles à première vue.

AVERTISSEMENT: Si vous découpez

des branches en hauteur, essayez de prévoir à l'avance leur trajet de chute ainsi que celui des débris.
AVERTISSEMENT: Avant toute découpe plongeante ou aveugle,

verifiez qu'aucun tuyau de gaz, qu'aucune conduite d'eau et qu'aucun fil électrique ne se trouvent encastrés précisé à l'endroit de la découverte. Toute négligence à ce niveau vous expose à des risques d'explosion, de dommage matériel, d'électrocution et de blessure corporelle.

ASTUCES CONCERNANT VOTRE OUTIL

Quand vous outil devient trop chaud, rundout quand vous l'utilisez à une allure lente, réglez la vitesse au maximum et faites-la marcher dans le vide pour 2 à 3 minutes pour refroidir le moteur. Evitez les usages prolongés à allure très lente.

GENERAL

Utilisez toujours une lame adaptée au matériel et à l'épaissur à couper.

Assurez-vous toujours que la pierce à usiner est fermement tenue ou fixeafin d'eviter tout mouvement de celle-ci.

Tout mouvement du matériel你应该 affecter la qualite de la coupe.

La lame coupe en remontant et peut écailler la surface supérieure ou les bords de la piece coupée; Assurez- vous que la partie supérieure est la partie non visible lorsque le travail est terminé.

ENTRETIEN

L'outil ne requiert pas de graissage ou d'entretien particulier.

Il n'y a pas de pieces réparables par l'utilisateur dans cet outil. Ne jamais utiliser d'eau ou de nettoyants chimiques pour nettoyer l'outil. Nettoyer avec un chiffon sec.

Toujours conserve l'outil motorisé dans un endroit sec. Maintenir les fentes de ventilation du moteur propres. Empêcher que les

commandes de marche soient couvertes de sciure. Il est normal que des étincelles soient visibles dans les fentes de ventilation, cela n'endommagera pas l'outil motorisé.

DéPANNAGE

Problème	Cause possible	Remède
La scie s'arrête sou-dainement pendant la découpe.	Surcharge. La batterie est trop chaude	Relâchéz la pression sur la lame, dé-gagez la scie de la pièce et laissez-la tourner à sa vitesse maximale à vide pendant environ 30 secondes.
	La batterie n'est pas suf-fisamment chargée	Rechargez la batterie

PROTECTION DE L'ENVIRONNEMENT

Ce produit est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et

electroniques. Cela signifie que ce produit doit être pris en charge par un système de collecte sélectif conformément à la directive Européenne 2002/96/CE afin de pouvoir soit être recyclé soit demantélé afin de réduire tout impact sur l'environnement. Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

DECLARATION DE CONFORMITE

Déclarons que ce produit, Description Scie multifonction WORX Li-Ion Modèle WX540 WX540.3 WX540.9 (5-désignations des pieces, illustration de la scie) Fonctions Sciage de matériaux divers

Est conforme aux directives suivantes, 2006/42/CE 2004/108/CE 2011/65/EU

Et conforme aux norms EN55014-1 EN55014-2 EN60745-1 EN60745-2-11

La personne autorisée à compiler le dossier technique,
Nom: Russell Nicholson
Adresse: Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, RU

ko.yue CE

2014/02/17
Leo Yue
Responsible qualité POSITEC

1. INTERRUPTORE D'ACCENSIONE/SPEGNIMENTO

2. INTERRUPTORE DI BROCCO

3. IMPUGNATURA

4. LEVA RILASCIO OSCILLATORE

5. COPERCHIO DEL MOTORE

6. PROTEZIONE PER LE DITA

7. SUPPORTO LAMA AD INCASTRO

8. INDICAZIONE LED (Vedere Figura G1)

9. PIASTA BASE

10. BASE PLATE

11. SERRATURA A SCATTO UNITÀ BATTERIA

12. UNITÀ BATTERIA

13. CARICATORE BATTERIA (Vedere Figura A1)

14. SPIA INDICATORE CARICA COMPLETATA (Vedere Figura A1)

15. LAME (Vedere Figura F)
