Marke	WORX
Modell	WX540.3
Produkttyp	Multifunktionssäge (Säbelsäge und Stichsäge)
Nennspannung	12 V
Leerlaufdrehzahl	2200/min
Hub	16 mm
Schnittkapazität – Holz	50 mm
Schnittkapazität – PVC-Rohre	45 mm
Schnittkapazität – Stahl	4 mm
Gewicht	1,2 kg
Schalldruckpegel (LpA)	72 dB(A) (KpA=3 dB(A))
Schallleistungspegel (LwA)	83 dB(A) (KwA=3 dB(A))
Vibrationswerte – Metall (ahM)	7,89 m/s² (K=1,5 m/s²)
Vibrationswerte – Platte (ahB)	9,67 m/s² (K=1,5 m/s²)
Vibrationswerte – Holzträger (ahWB)	10,34 m/s² (K=1,5 m/s²)
Stromversorgung	Li-Ionen-Akku 12 V
Ladezeit (Modell WX540.3)	30 Minuten
Im Lieferumfang enthaltenes Zubehör	Ladegerät, Akku, 1 Metallklinge, 1 Holzklinge, 1 Aluminiumklinge
Hauptfunktionen	Säbelsäge und Stichsäge, schwenkbarer Kopf mit 6 Positionen (0°, 18°, 36°, 54°, 72°, 90°)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine vom Benutzer reparierbaren Teile
Sicherheit	Gehörschutz, Augenschutz, Staubmaske und Handschuhe tragen
Ersatzteile und Reparierbarkeit	Nur empfohlenes WORX-Zubehör verwenden; keine vom Benutzer reparierbaren Teile
Allgemeine Informationen	Entspricht den EG-Richtlinien 2006/42/EG, 2004/108/EG, 2011/65/EU; Normen EN55014-1, EN55014-2, EN60745-1, EN60745-2-11

Häufig gestellte Fragen - WX540.3 WORX

Wie wechsle ich das Sägeblatt?

Entfernen Sie vor jedem Eingriff den Akku. Tragen Sie Schutzhandschuhe. Drehen Sie den Ring des Klingenhalters gegen den Uhrzeigersinn und halten Sie ihn. Stecken Sie die Klinge vollständig in den Schlitz, die Zähne nach vorne, und lassen Sie den Ring los. Um die Klinge zu entfernen, halten Sie sie fest, drehen Sie den Ring gegen den Uhrzeigersinn und heben Sie sie an. Achtung: Die Klinge wird ausgeworfen, schützen Sie Ihre Augen.

Wie wechsele ich vom Säbelsägen- in den Stichsägenmodus?

Verwenden Sie den Drehentriegelungshebel (4). Drücken Sie ihn bis zum Anschlag, drehen Sie den Kopf in eine der sechs Positionen (0° bis 90°). Position 1 entspricht der Stichsäge, Position VI der Säbelsäge. Lassen Sie den Hebel wieder herunter. Halten Sie die Maschine immer am Fuß, niemals am schwenkbaren Kopf.

Welchen Akku verwende ich mit dem Modell WX540.3?

Verwenden Sie ausschließlich den mitgelieferten WORX-Li-Ionen-Akku. Verwenden Sie keinen anderen Akku. Das mitgelieferte Ladegerät ist speziell für diesen Akku ausgelegt; verwenden Sie kein anderes Ladegerät.

Wie lade ich den Akku des WX540.3?

Schließen Sie das Ladegerät an eine geeignete Steckdose an (grüne LED). Setzen Sie den Akku in das Ladegerät ein; die LED wechselt auf Rot und zeigt den Ladevorgang an. Nach Abschluss des Ladevorgangs (ca. 30 Minuten) leuchtet die LED wieder grün. Trennen Sie das Ladegerät vom Stromnetz und entnehmen Sie den Akku.

Was tun, wenn die Säge während des Schnitts plötzlich stoppt?

Dies kann auf eine Überlastung oder einen zu heißen Akku zurückzuführen sein. Entlasten Sie das Sägeblatt, nehmen Sie die Säge aus dem Werkstück und lassen Sie sie etwa 30 Sekunden lang im Leerlauf mit voller Drehzahl laufen. Wenn das Problem weiterhin besteht, laden Sie den Akku auf (er ist möglicherweise nicht ausreichend geladen).

Was sind die maximalen Schnittkapazitäten?

Holz: 50 mm, PVC-Rohre: 45 mm, Stahl: 4 mm. Für optimale Schnitte verwenden Sie ein für das Material geeignetes Sägeblatt und stellen Sie sicher, dass das Sägeblatt über den Fuß und die Dicke des Werkstücks hinausragt.

Wie warte ich die Säge WX540.3?

Das Werkzeug benötigt keine besondere Schmierung. Reinigen Sie es mit einem trockenen Tuch. Verwenden Sie niemals Wasser oder chemische Reinigungsmittel. Halten Sie die Lüftungsschlitze sauber. Es gibt keine vom Benutzer zu reparierenden Teile.

Welches Zubehör ist im Lieferumfang der Säge enthalten?

Das Modell WX540.3 wird mitgeliefert: ein Ladegerät, ein Akku, ein Metall-Sägeblatt, ein Holz-Sägeblatt und ein Aluminium-Sägeblatt. Verwenden Sie ausschließlich den in Abbildung F der Anleitung gezeigten Klingentyp.

Wie lassen sich Vibrationen während des Gebrauchs reduzieren?

Verwenden Sie stets scharfe und einwandfreie Sägeblätter. Halten Sie das Werkzeug in gutem Zustand und schmieren Sie es bei Bedarf. Halten Sie die Griffe fest und verwenden Sie ggf. Anti-Vibrationszubehör. Vermeiden Sie längere Verwendung mit niedriger Geschwindigkeit und planen Sie Ihre Arbeit, um die Nutzung auf mehrere Tage zu verteilen.

Kann ich Sägeblätter anderer Marken verwenden?

Es ist zwingend erforderlich, Zubehör von guter Qualität und bekannter Marke zu verwenden. Wir empfehlen, das Zubehör im Fachhandel zu erwerben. Stellen Sie sicher, dass das Sägeblatt dem in Abbildung F der Anleitung gezeigten Typ entspricht und mit dem werkzeuglosen Klingenhalter kompatibel ist.

BEDIENUNGSANLEITUNG WX540.3 WORX

We, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

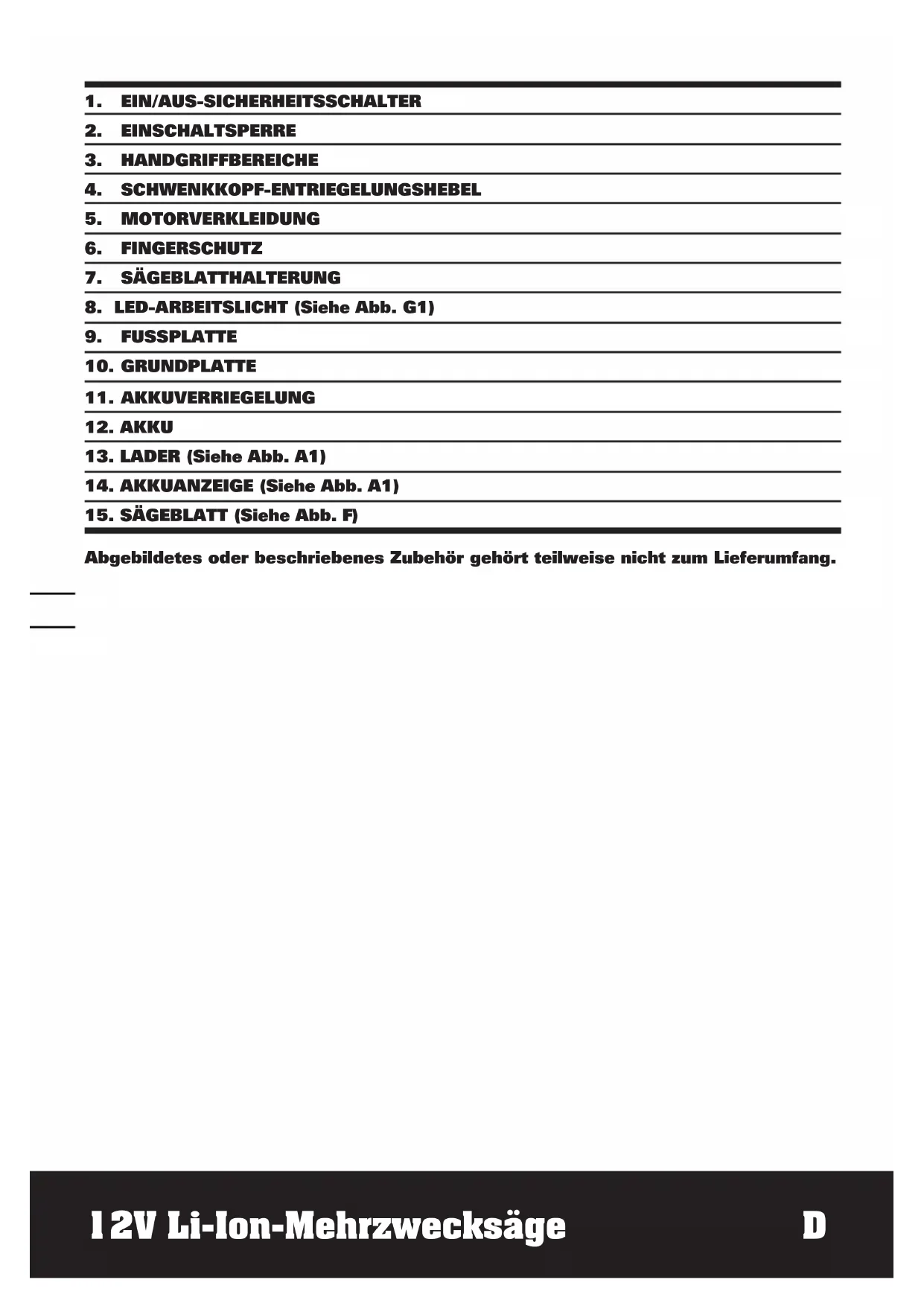

1. EIN/AUS-SICHERHEITSSCHALTER

2. EINSCHALTSPERRE

3. HANDGRIFFBEREICHE

4. SCHWENKKOPF-ENTRIEGELUNGSHEBEL

5. MOTORVERKLEIDUNG

6. FINGERERSCHUTZ

7. SÄGEBLATTHALTERUNG

8. LED-ARBEITSlicht (Siehe Abb. G1)

9. FUSSPLATTE

10. GRUNDPLATTE

11. AKKUVERRIEGELUNG

12. AKKU

13. LADER (Siehe Abb. A1)

14. AKKUANZEIGE (Siehe Abb. A1)

15. SÄGEBLATT (Siehe Abb. F)

Abgebildetes oder beschriebenes Zubehör besteht teilweise nicht zum Lieferumfang.

TECHNISCHE DATEN

Typ WX540 WX540.3 WX540.9 (5-Bezeichnung der Maschine, repräsentiert die Säge)

Nennspannung 12V	---
Nenndrehzahl 2200/min
Hub 16mm
Schnittleistung
Holz 50mm
PVC rohre 45mm
Stahl 4mm
Gewicht 1.2kg

INFORMATIONENÜBER LÄRM

Gewichteter Schalldruck L	pA: 72dB(A)
KpA	3dB(A)
Gewichtete Schallleistung L	wA: 83dB(A)
KwA	3dB(A)
Tragen Sie bei einem Schalldruck über einen Gehörschutz	80dB(A)

INFORMATIONENÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745:

Schnitte in Metall	Vibrationsemissionswert ahM=7.89m/s2
	Unsicherheit K = 1.5 m/s2
Brett schneiden	Vibrationsemissionswert ahB=9.67m/s2
	Unsicherheit K = 1.5 m/s2
Holzbalken schneiden	Vibrationsemissionswert ahWB=10.34m/s2
	Unsicherheit K = 1.5 m/s2

Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden.

WARNING: Der Vibrationsemissionswert kann während des tatsächlichen Gebrauchs des Elektrowerkzeugs vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgenden Beispelen und weiteren Verwendungsmöglichkeiten eingesetzt wird:

Die Verwendung des Werkzeugs und die Art, wie die Materialien geschritten oder angebohrt werden.

Der Pflege- und Wartungszustand des Werkzeugs.

Die Verwendung des richtigen Zubehörs und dessen Scharfe und Zustand. Die Festigkeit der Handgriffe und die Benutzung von Antivibrationszubehör. Der bestimmungsgemäß eund diesen Anweisungen entsprechende Gebrauch.

Wird theses Werkzeug nicht angemessen gehandelt, kann es zum Aufreten des Hand-Arm-Vibrationssyndroms kommt.

WARNING: Sie sollen den tatsächlichen Arbeitsabschnittte genau ermitteln, um so den Belastungsgrad abzuschätzen. Auf diese Weise kann der Belastungsgrad während der mten Arbeitszeit möglicherweise wesentlich gemindert werden.

So minimieren Sie das Risiko, dem Sie bei Vibrationen ausgesetzt sind.

Verwenden Sie IMMER scharfe Meißel, Bohrer und Sägeblätter.

Pflegen Sie diesen Werkzeug den Anweisungen entsprechend und achten Sie stets auf eine gute Ein fetten (wo erforderlich).

Bei regelmäßiger Verwendung von Elektrowerkzeug sollenn Sie in Antivibrationszubehör investieren.

Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10^ oder darüber.

Erstellen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu vertieren.

ZUBEHÖRTEILE

	WX540 WX540.3 WX540.9
Ladegerät	3-5Stunde 30m /
Batteriepack	1 1 /
Metallsägeblatt	1 1 1
Holzsägeblatt	1 1 1
Aluminiumsägeblatt	1 1 1

Verwenden Sie ausschließlich die in Abb. F1 gezeigten Sägeblätter. Andere Blätter sind für these Werkeug ungeeignet.

Wir empfehlen Ihnen, sümttliche Zubehörteile beim selbst Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät SieGREne.

ZUSÄTZLICHE SICHERHEITSPUNKTE FÜR IHR WERKZEUG

1. Tragen Sie eine Staubschutzmaske.
2. Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken.
b) Akkupack nicht kurzschreiben. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschreiben oder durch andere leitfähige Materialien kurzgeschlossen werden konnten. Bei Nichtverwendung des Akkupacks ist这点es von Metallgegenständen fernzuhalten, wie etwa Buroklammern, Münzen, Nageln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren konnten. Das Kurzschreiben der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen.
c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden.
d) Akkupack nicht mechanischen Stößen aussetzen.
e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommt. Sollte dies davon geschehen, den betroffenen Bereichsofar mit viel Wasser spulen und einen Arzt aufsuchen.

f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden.
g) Akkupack sauber und trocken halten.
h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.
i) Akkupackmuss vor Gebrauch aufgeladen werden. Immer diesen Anweisungen beachten und den korrekten Ladevorgang ausführren.
j) Akkupack bei Nichtverwendung nicht langere Zeit aufladen{lassen.
k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten.
I) Akkupacks Funktionieren bei normaler Zimmertemperatur (20^ ± 5^) am besten.
m) Beim Entsorgen von Akkupacks sollenn Akkupacks mit verschiedene elektrochemischen Systemen voneinander getrennt gehalten werden.
n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgageignet ist, kann bei Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen.
o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist.
p) Akkupacks von Kindern fernhalten.
q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren.
r) Den Akku bei Nichtverwendung aus dem Gerätnehmen.
s) Ordnungsgemäß entsorgen.

SYMBOL

Zur Reduzierung der Verletzungsgefahritte die Bedienungsanleitung durchlesen

WARNING!

Tragen Sie einen Gehorschutz

Tragen Sie eine Schutzbrille

Tragen Sie eine Staubmaske

Vor Regen und Feuchtigkeit schützen

Nicht verbrennen

Akku nicht in den Haushaltsmull\ geben. Bringen Sie den leeren Akku zu ihrer lokalen Sammel- oder Recyclingstelle

Innerhalb der EU weist these SymbolDMA. auf hin, dass these Productnicht uber den Hausmull entsorgt werden darf. Altgerate enthalten wertvolle recyclingfahige Materialien, die einer Wiederverwertung zugefuhrt werden sollenen und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Mullbeseitigung zu schaden.itte entsorgen Sie Altgerate deshalb über geeignete Sammelsysteme oder senden Sie das Gerat zur Entsorgung an die Stelle, bei der Sie es gekauft haben. These wird dann das Gerat der stofflichen Verwertung zufahren.

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeugesaltig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH:

Das Werkzeug vereint zwei Sagen, eine Stich- und eine Säbelsäge. Der Fuß ruht darauf fest auf dem Werkstück und es konnen Holz, Kunststoff, Metall und andere Baustoffe gesagt werden. Sie kann für grenade Schnitte und Kurvenschritte verwendet werden.

LADEVORGANG

1. LADEN DES AKKUS

WARNING!

Das Ladegerät und der Akku sind aufeinander abgestimmt und sollenn nur gemeinsam verwendet werden. Versuchen Sie nicht, andere Geräte oder Akkus zu verwenden. Achten Sie daraufuf, dass keine Metalleteile o. ä. die Anschlüsse des Ladegerats oder des Akkus berühren; andernfalls kann es zu einem gefährlichen Kurzschluss kommt.

2. VOR VERWENDUNG IHRES AKKUWERKZEUGS

Der Akku ist NICHT GELADEN und muss vor dem ersten Gebrauch aufgeladen werden. Wenn Sie einen neuen Akku laden, oder einen Akku der lange nicht genutzt wurde, kann er erst nach mehrmaligem Gebrauchsentlagen und Neuauflagen einen vollen Ladestand erreichen.

3.1. WIE SIE IHRE BATTERIE AUFLADEN (WX540 WX540.9) (Siehe Abb. A1)

Stecken Sie den Netzstecker des Ladegerats in die Steckdose. Die grüne Anzeigelampe (14) leuchtet auf.

Schieben Sie den Akku in das Ladegerät, um eine Verbindung herzustellen. Die rote Lampe (14) leuchtet, um den Beginn des Ladevorgangs anzuzeigen.

Nach der Erhebung 3-5 Stunden, das rote Licht schaltet auf Grun, die Batterie ist voll, und der Ladevorgang beendet ist.

3.2. LADEN DES AKKUS (WX540.3) (Siehe Abb. A2)

1) Stecken Sie das Ladegerät in eine geeignete Steckdose. Das Licht leuchtet grün.
2) Bringen Sie das Akkupack in das Ladegerät, das Licht zeigt mit rot an, dass der Ladevorgang beginnt.
3) Nach Abschluss des Ladevorgangs leuchtet das Licht grün. Das Akkupack ist nun voll aufgeladen. Trennen Sie das Ladegerät und entfern den Sie das Akkupack.

4. ANBRINGEN UND ENTFERNEN DES AKKUS (Siehe Abb. B)

Drücken Sie auf die Laschen auf beiden Seiten des Akkus, um den Akku zu losen. Nehmen Sie den Akku Heraus. Nach dem Aufladen konnen Sie den Akku wieder in das Werkzeuge einsetzen. Schieben Sieihn mit leichtem Druck ganz in die Aufnahme hinein.

EINSTELLUNG

Das Werkzeug ist eine Kombination aus Stich- und Sabelsage. Die jeweilige Einstellung erfolgt über den Schwenkkopf-Entriegelungshebel (4).
Heben Sie den Entriegelungshebel ganz bis zu Anschlag. (Siehe Abb.C)
Drehen Sie den Kopf der Sage in eine der SECHS möglichn Positionen (0, 18, 36, 54, 72 und 90 Grad) (siehe Abb.D).Stellen Sie den Schwenkkopf-Entriegelungshebel wieder fest. In Position Iariatet das Werkzeug als Stichsage.
In Position VIariatet das Werkzeug als Sabelsage.

WARNING!

Wenn Sie das Werkzeug einstellen dürfen

Sie die Fußplatte nur wie in Abb. E1 gezeigt halten. Halten Sie den Schwenkkopf nie wie in den Abbildungen E2 und E3 dargestellt.

WARNING!

• Halten Sie das Gerät nicht in der Nähe des Gelenks, damit Sie sich nicht einklommen.
• Halten Sie das Gerät nicht in der Höhe der Entriegelungstaste fest, damit es sich nicht unbeabsichtigt einschaltet.

SAGEBLATT WECHSELN/EINSETZEN Vor allen Arbeiten am Gerät den Akku herausnehmen.

Das Sägeblatt muss mindestens um die Dicke des Werkstücks über die Fußplatte Herausragen. Wahlen Sie ein Sägeblatt, das am besten zu dem Werkstückmaterial passt und das im Verhältnis zur Materialdicke nicht zu lang ist.

WARNING! Schnittgefahr! Das

Sageblatt kann brechen, wenn es nicht mindestens so lang ist, wie das Werkstück und die Fußplatte dick sind. Sie können sich dann verletzen und Werkstück und Fußplatte können beschädigt warden.

ACKTUNG: Kommen Sie mit den Händen nicht in die Nähe des Entriegelungsschalters, damit sich das Werkzeug, wenn Sie Einstellungen vornehmen oder Zubehör anbringen oder entfernen, nicht unbeabsichtigt einschaltet.

SAGEBLATT EINSETZEN (Siehe Abb. F-H)

Tragen Sie bei der Montage des SägeblattesSchutzhandschuhe. Bei

Berührung des Sägeblattes besteht Verletzungsgefahr.

Verwenden Sie ausschließlich die in Abb. F1 gezeigten Sägeblätter.

Das Gerät ist mit einer werkzeuglosen Sageblatthalterung (7) ausgestattet. Dies ermöglich einfaches und schnelles Wechseln von Sageblättern ohne zusätzliches Werkzeug. Drehen Sie den Ring gegen den Uhrzeigersinn und halten Sie in den dieser Position. Schieber Sie das Blatt komplett in den Halterungsschlitz ein, die Zähne zeigen damit nach vorne. Lassen Sie den Ring los; dieser dreht sich selbst zurück und fixiert das Sageblatt. (Siehe Abb. G1&G2)

SAGEBLATT ENTFERNEN

Um ein Sägeblatt zu entfernen, halten Sie das Sägeblatt fest und drehen Sie den Blatthalterungsring gegen den Uhrzeigersinn. Ziehen Sie dann das Sägeblatt Heraus.

WARNING: Das Sageblatt wird von ausgeworfen, schützen Sie deshalb ihre Augen.

HINWEIS: Wird das Werkzeug als STICHSAGE verwendet, zeigen die Zähne wie in Abb. H dargestellt nach vorn.

HINWEISE ZUM BETRIEB

WARNING: Tragen Sie beim Arbeitsen mit diesen Werkzeug eine Schutzbrille.

WARNING: Verbrennungsgefahr! Berühren Sie das Sägeblatt nie gleich

nach Gebrauch. Kontakt mit dem Sägeblatt kann zu Verletzungen führen.

Vergewissern Sie sich, bevor Sie beginnen, das das Werkstück, arretiert ist. Kleine Werkstücke müssen sicher auf dem Arbeitstisch festgeklemmt werden.

1. EIN/AUS-SICHERHEITSSCHALTER (Siehe Abb. I)

Der Schalter ist gegen unbeabsichtigtes Starten gesichert. Drücken Sie den Entriegelungsknopf (2) und anschließend den Ein/Aus-Schalter (1) und setzen Sie den Entriegelungsknopf wieder los. Das Werkzeug ist jetzt eingeschaltet. Zum Ausschalten halten Sie den Ein/Aus-Schalter (1) wieder los.

Aus Sicherheitsgründen kann der Ein/Aus-schalter des Gerätes nicht arretiert werden, sondern muss während des Betriebs ständig gedrückt bleiben.

2. HANDGRIFFE

Stellen Sie sicher, dass Sie immer einen festen Griff beim Arbeiten mit der Stichsäge haben.

3. FINGERSCHUTZ

Der Fingerschutz befindet sich vor der Sägeblatthalterung. Wahrend des Arbeitsens verhindert er, dass Sie das sich bewegende Sägeblatt aus Versehen berühren.

4. LED-ARBEITSlicht

Am Ende der Schutzvorrichtung ist eine Leuchte eingebaut. Die Leuchte schaltet sich automatisch ein, wenn die EIN/AUS-Taste gedrückt wird.

5. TRENNSCHLEIFEN

WARNING: Tragen Sie beim Arbeiten mit diesen Werkzeug eine Schutzbrille.

WARNING:

• Halten Sie das Werkzeug im Betrieb nie am Schwenkkopf.
• Halten Sie das Werkzeug im Betrieb nie an der Motorverkleidung.

Vergewissern Sie sich vor dem Sagen, dass das Werkstück gut arretiert ist, damit es nicht verrutscht. Wenn Sie das Werkstück von Hand oder gegen ihren Körper gespresst halten, fehl't die Stabilität und Sie können die Kontrolle verlieren.

• Halten Sie das Sägeblattleitung gegen das Werkstück und drücken Sie die Starttaste. Üben Sie erst Druck aus, wenn die Säge ihre Maximalgeschwindigkeit erreicht hat.
• Drücken Sie die Fußplatte möglichst immer fest gegen das zu schneidende Material. Hierdurch kann die Säge nicht springen oder vibrieren und Sägeblattbruch wird auf ein Minimum reduziert.
  Jeder Schnitt, der Druck auf das Blatt ausüb, wie ein Winkel oder Bogen, erhöht die Gefahr, dass die Säge vibriert, zurückschlängt oder dass das Blatt bricht.

WARNING: Stromschlaggefahr! Seien

Siebesondersvorsichtig,wen Sie überkopfarbeitenundachtenSiebesonderss aufindereDeckervlegteStromkabel.

WARNING: Achten Sie bei diesen

Arbeitenrechtzeitig auf herunterfallen

Teile und Abfälle.

WARNING: Prufen Sie den Bereich, in dem Sie sagen, auf versteckte Gas

oder Elektroleitungen, bevor Sie mit der Arbeit beginnen. Andernfalls kann dies zu Explosionen, Gebäudeschaden, Stromschlag oder schweren Verletzungen führen.

TIPPS ZUR ARBEIT MIT IHREM WERKZEUG

Wenn Ihr Gerät zu heißt wird, besonderss bei niedriger Geschwindigkeit, stellen Sie die höchste Geschwindigkeit ein und halten Sie es 2-3 Minuten ohne Belastung laufen, um den Motor abzukühlen. Vermeiden Sie längeren Betrieb bei niedriger Geschwindigkeit.

ALLGEMEIN

Benutzen Sie immer ein für das Material und die Materialstärke geeignetes Sageblatt. Das Werkstück muss bei allen Arbeiten sicher befestigt oder festgeklemmt werden, damit es nicht verrutschen kann.

Jede Bewegung des Materials beeinträchtigt die Schnittqualität. Das Sägeblatt schneidet in der Aufwärtsbewegung und kann die Oberfläche splittern.

Achten Sie deshalb darauf, dass die Austrittskante eine nicht sightbare Kante des fertigen Werkstücks ist.

WARTUNG

Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung.

Es enthalt keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie davon, dass bei staubigen Arbeiten die Luftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfern, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigten innerer Teile. Gelegentlich sind durch die Luftungsschlitze hindurch Funken zu sehen. Dies ist normal und wird Ihr Werkzeug nicht beschädigten.

PROBLEMLOSUNG

Symptome	Mögliche Ursache	Lösungsmöglichkeit
Das Werkzeug stoppt plottlich während des Betriebs.	Überlastung Batterietem- peratur zu hoch	Belasten Sie die Säge nicht weiter und halten Sie sie ohne Last für etwa 30 Sekunden bei höchster Geschwindigkeit abkühlen.
	Batterieleis- tung zu niedrig	Wechseln Sie die Batterie.

UMWELTSCHUTZ

Innerhalb der EU weist these Symbolenauf hin, dass these Productnicht über den Hausmull entsorgt werden darf.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Wiederverwertung zugeführten werden sollenen und um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.itte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme oder senden Sie das Gerät zur Entsorgung an die Stelle, bei der Sie es gekauft haben. These wird dann das Gerät der stofflichen Verwertung zuführen.

KONFORMITÄTSERKLÄRUNG

Wir,

POSITEC Germany GmbH

Konrad-Adenauer-Ufer 37

50668Koln

Erklären hiermit, dass unser Produkt,

Beschreibung WORX Li-Ion-

Mehrzwecksäge

(5-Bezeichnung der Maschine, reprasertiert die Sage)

Funktionen Schneider

Materialien

Den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EC

2004/108/EC

2011/65/EU

Werte nach

EN55014-1

EN55014-2

EN60745-1

EN60745-2-11

Zur Kompilierung der technischen Datei ermächtigte Person

POSITEC Qualitätsleiter

1. INTERRUPEUR MARCHE/ARRET
2. BOUTON DE VERROVILLAGE DE L'INTERRUPTEUR
3. ZONE DE PREHENSION
4. LEVIER DE DÉVERROUILLAGE DE LA ROTATION
5. CARTER DU MOTEUR
6. BARRE DE SECURITÉ
7. PORTE-LAME SANS OUTIL
8. LUMIÈRE LED (Voir Figure. G1)
9. SEMELLE
10. SEMELLE
11. VERROU DE PACK BATTERIE
12. PACK BATTERIE
13. CHARGEUR (Voir Figure. A1)
14. TÉMOIN LUMINEUX DE FIN DE CHARGE ET D'ETAT (Voir Figure. A1)
15. LAME (Voir Figure. F)

Nous, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Konrad-Adenauer-Ufer 37

50668Koln

Gebruik ALTIJD scherpe beitels, boren en messen.

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Konrad-Adenauer-Ufer 37

50668Koln

Noi, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

My, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln

Vyhlasujeme, ze tento vyrobok
Popis WORX Viacucelová pila napájaná litiovo-iónovou batériou
Typ WX540 WX540.3 WX540.9 (540~559-označenie zariadenia, zastupca Lupienková pila)
Funkcie Rezanie rožnych materiálov
