WX540.3 - Pila WORX - Bezplatný návod k obsluze

Značka	WORX
Model	WX540.3
Typ produktu	Víceúčelová pila (ocaska a přímočará pila)
Jmenovité napětí	12 V
Otáčky naprázdno	2200/min
Zdvih pístu	16 mm
Řezná kapacita - Dřevo	50 mm
Řezná kapacita - PVC trubky	45 mm
Řezná kapacita - Ocel	4 mm
Hmotnost	1.2 kg
Hladina akustického tlaku (LpA)	72 dB(A) (KpA=3 dB(A))
Hladina akustického výkonu (LwA)	83 dB(A) (KwA=3 dB(A))
Hodnoty vibrací - Kov (ahM)	7.89 m/s² (K=1.5 m/s²)
Hodnoty vibrací - Panel (ahB)	9.67 m/s² (K=1.5 m/s²)
Hodnoty vibrací - Dřevěný trám (ahWB)	10.34 m/s² (K=1.5 m/s²)
Napájení	Li-Ion baterie 12 V
Doba nabíjení (model WX540.3)	30 minut
Včetně příslušenství	Nabíječka, baterie, 1 pilový list na kov, 1 pilový list na dřevo, 1 pilový list na hliník
Hlavní funkce	Ocaska a přímočará pila, otočná hlava 6 poloh (0°, 18°, 36°, 54°, 72°, 90°)
Údržba a čištění	Čistěte suchým hadříkem; žádné uživatelem opravitelné díly
Bezpečnost	Používejte ochranu sluchu, zraku, protiprachovou masku a rukavice
Náhradní díly a opravitelnost	Používejte pouze doporučené příslušenství WORX; žádné uživatelem opravitelné díly
Obecné informace	V souladu se směrnicemi ES 2006/42/ES, 2004/108/ES, 2011/65/EU; normy EN55014-1, EN55014-2, EN60745-1, EN60745-2-11

Často kladené otázky - WX540.3 WORX

Jak vyměnit pilový list pily?

Před jakýmkoli zásahem vyjměte baterii. Noste ochranné rukavice. Otáčejte kroužkem držáku pilového listu proti směru hodinových ručiček a držte jej. Zasuňte pilový list až na doraz do štěrbiny, zuby dopředu, poté uvolněte kroužek. Pro vyjmutí listu jej držte a otáčejte kroužkem v opačném směru, poté jej zvedněte. Pozor: list bude vymrštěn, chraňte si oči.

Jak přepnout z režimu ocasky do režimu přímočaré pily?

Použijte páčku pro odjištění otáčení (4). Zvedněte ji až na doraz, otočte hlavu do jedné ze šesti poloh (0° až 90°). Poloha 1 odpovídá přímočaré pile, poloha VI ocasce. Sklopte páčku. Stroj vždy držte za základnu, nikdy za otočnou hlavu.

Jakou baterii používat s modelem WX540.3?

Používejte výhradně Li-Ion baterii WORX dodanou s přístrojem. Nepoužívejte jinou baterii. Dodaná nabíječka je speciálně navržena pro tuto baterii; nepoužívejte jinou nabíječku.

Jak nabíjet baterii WX540.3?

Zapojte nabíječku do vhodné zásuvky (zelená kontrolka). Vložte baterii do nabíječky; kontrolka se změní na červenou, což značí začátek nabíjení. Po dokončení nabíjení (asi 30 minut) se kontrolka opět rozsvítí zeleně. Odpojte nabíječku a vyjměte baterii.

Co dělat, když se pila náhle zastaví během řezání?

Může to být způsobeno přetížením nebo příliš horkou baterií. Uvolněte tlak na pilový list, vyjměte pilu z obrobku a nechte ji běžet naprázdno plnou rychlostí asi 30 sekund. Pokud problém přetrvává, dobijte baterii (může být nedostatečně nabitá).

Jaké jsou maximální řezné kapacity?

Dřevo: 50 mm, PVC trubky: 45 mm, ocel: 4 mm. Pro optimální řezání použijte pilový list vhodný pro materiál a ujistěte se, že list přesahuje základnu a tloušťku obrobku.

Jak udržovat pilu WX540.3?

Nářadí nevyžaduje zvláštní mazání. Čistěte jej suchým hadříkem. Nikdy nepoužívejte vodu nebo chemické čisticí prostředky. Udržujte větrací štěrbiny čisté. Neexistují žádné uživatelem opravitelné díly.

Jaké příslušenství je součástí pily?

Model WX540.3 je dodáván s: nabíječkou, baterií, pilovým listem na kov, pilovým listem na dřevo a pilovým listem na hliník. Používejte pouze typy pilových listů uvedené na obrázku F v návodu.

Jak snížit vibrace při používání?

Vždy používejte ostré a dobře udržované pilové listy. Udržujte nářadí v dobrém stavu a v případě potřeby namažte. Pevně držte rukojeti a používejte antivibrační příslušenství, je-li k dispozici. Vyhněte se dlouhodobému používání pomalou rychlostí a naplánujte si práci tak, aby byla rozložena na několik dní.

Mohu použít pilové listy jiných značek?

Je nezbytné používat příslušenství dobré kvality a známé značky. Doporučujeme zakoupit příslušenství v prodejně, kde byl nástroj zakoupen. Ujistěte se, že pilový list odpovídá typu uvedenému na obrázku F v návodu a je kompatibilní s beznářadovým držákem pilového listu.

NÁVOD K OBSLUZE WX540.3 WORX

Deklarujemy, ze produit,

Standardni dodávka nemusi obsahovat veškeré vyobrazené Či popsané príslušenstvi.

TECHNICKÉ UDAJE

Typ WX540 WX540.3 WX540.9 (540~559-označeni stroje, zastupce Listová pila)

Jmenovité napěti 12V

Otáčky na prázdno 2200/min

Výška zdvihu 16mm

Kapacita šrezání

Dřevo 50mm

PVC stubka 45mm

Ocel 4mm

Hmotnost stroje 1.2kg

UDAJE O HLUKU A VIBRACÍCH

Naměřená hladina akustického tlaku L	pA: 72dB(A)
KpA	3dB(A)
Naměřený akustický výkon L	wA: 83dB(A)
KwA	3dB(A)
Použijte ochranu sluchu, prěsáhne-li akustický tlak	80dB(A)

INFORMACE O VIBRACÍCH

Celkové hodnoty vibraci (trojosé nebo vektorové součtové měřeni) stanovené v souladu s EN 60745:
Čežáni plechu	Hodnota vibracních emisi aHM = 7,89m/s2
	Kolísání K = 1.5m/s2
Čežáni prken	Hodnota vibracních emisi aHB = 9,67m/s2
	Kolísání K = 1.5m/s2
Čežáni dřevěných trámů	Hodnota vibracních emisi aHWB =10,34m/s2
	Kolísání K = 1.5m/s2

Deklarovaná celková hodnota vibraci může být použita pro vázajemné srovnány Jednotlivych náradi a rovněž může být použita k prédběznému stanovení doby práce.

VYSTRAHA: Hodnota vibračnich emisi během praktického používání tohoto elektrického

nastroje se muze lisit od deklarované hodnoty v zavislosti na zpusobech, jakymi je nastroj

používán v závislosti na následujících podmínkách a dalšich možnostech použít nastroje:

Dobry stav nastroje a rádné provádení jeho udžržby.

Používaní nastroje k učelüm určeným konstrukcá a v souladu s těmito pokyny.

Při neřizeném používání můze tento nastroj zpúsobit syndrom vibrací rukou a paží.

VYSTRAHA: Je tbreba upresnit, ze v odhadu miry pusobeni vibraci v praxi je nutno rovnez zohlednit vsechny faze pracovniho cyklu, napriklad dobu, kdy je nastroj vypnuty a kdy bezizi

naprázdno, ale nevykonáva práci. To může podstatné snížit míry púsobeni vibrác v rámci celkového pracovního Času.

Zásady pro omezení rizika púsobení vibrác:

VžDY používejte ostre trny, vrtáky a Čepele.

Provádejte udrzbu tohoto nastroje v souladu s temito pokyny a nastroj (príslusnám zpúsobem) dobre promazávejte.

Nepoužívejte nastroje pri teplotě 10°C nebo nižsí.

Naplánujte práci tak, aby bylo provaděné úkolů, které vyžadují silné vibrate nastroje, Rozloženo do několika dni.

PRÍSLUŠENSTVÍ

	WX540 WX5	40.3 WX540.9
Nabiječka	3-5 hodina 30 min /
Baterie	1 1 /
List pro štežáni kovu	1 1 1
List pro štežáni dřeva	1 1 1
List pro štežáni hliníku	1 1 1

Lze používat pouze typ listu uvedeny na obrázku F. Nepoužívejte jiné typy listu.

Doporučujeme, abyste si príslušenství zakoupili od stejného prodejce, u kterého jste koupili náradí.

Používejte príslušenství dobré kvality, opatřné všeobecné známou značkou. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro dalí détaily prostudujte obal príslušenství. V prípadě potřeby požádejte o pomoc Či radu personal prodejny.

DOPLNUJICI BEZPECNOSTNI ZASADY PRO VÁS NASTROJEM

1. Používejte respirátor

1. Pokud provadite prace, pri kterych muze nasazovaci nastroj zasahnout skrytá elektrická vedení nebo vlastni sít'ový kabel, pak držte elektronáradi na izolovanych plochách rukojeti. Kontakt s vedením pod napětim muže privést napěti i na kovové dily elektronáradi a vest k uderu elektrickým proudem.

BEZPECNOSTNI VAROVÁNÍ TYKAJICI SE BATERIÍ

a) Nepokoušejte se demontovat, rozebirat nebo Rozrezávat baterie nebo jeji clányk.
b) Neprovádejte zkratovani baterie. Neukládejte baterie nahodile v krabicich nebo v zásuvkách, kde by mohlo dojit k jejich vázemnému zkratovani nebo k zkratovani zpúsobenému jinými prédměty. Neni-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klicú, hřebíku, šroubů nebo jiních malých kovovych prédmetú, které mohou zpúsobit propojeni kontaktú baterie. Zkratovani kontaktú baterie muže zpúsobit popáleniny nebo požár.
c) Nevystavujte baterii pusobeni horka nebo ohne. Vyvarujte se skladovani bateri na otevrenem slunci.
d) Nevystavujte baterii mechanickym răzüm.
e) Dojde-li kuniku kapaliny z baterie, zabrahte tomu, aby se tato kapalina dostala do kontaktu s poskozkou nebo abyzasahla oci. Dojde-li k takovemu kontaktu,zasazené misto omyjte značným množstvím vody a

vyhledejte lékarské ošetrení.
f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžite lékarsté osetřeni.
g) Udrzujte baterie cisté aSuché.
h) Jsou-li svorky baterie znečistěny, otrete je Čistým a suchým hadříkem.
i) Baterie musí být prěd použitim nabita. Vždy postupujte podle uvedenych pokynú a používejte správný postup nabijeni.
j) Nenechávejte baterii nabijet, nebude-li baterie použita.
k) Po dlouhodobém uloženi budete mozná muset provest několik cyklù nabijeni a vybijeni, aby baterie dosáhlva svého maximálniho vykonu.
I) Baterie poskytuje nejvyší vykon, je-li použivána pri bežné pokojové teplote (20°C ± 5°C).
m) Pri likvidaci baterii oddelte od sebe baterie s odlisnymi elektrochemickymi systemy.
n) Provádejte nabijeni pouze v nabiječce, ktera je specifikovaná společnosti WORX. Nepoužívejte jinou nabiječku, než je nabiječka speciálné dodaná pro použití s timto zařizením. Nabiječka, ktera je vchodné pro jeder typ baterie, muže pri použítí jiného typu baterie vytvářet riziko způsoběni požáru.
o) Nepoužívejte zádnou baterii, která není určena pro použítí s tímtó zařizením.
p) Ukladeje tbe baterie mimo dosah deti.
q) Uschovejte originálí Dokumentaci k tomuto vyrobku pro budouci odkazy.
r) Neni-li zarizeni pouzivano, vyjmete znéj baterii.
s) Provádejte rádnou likvidaci baterie.

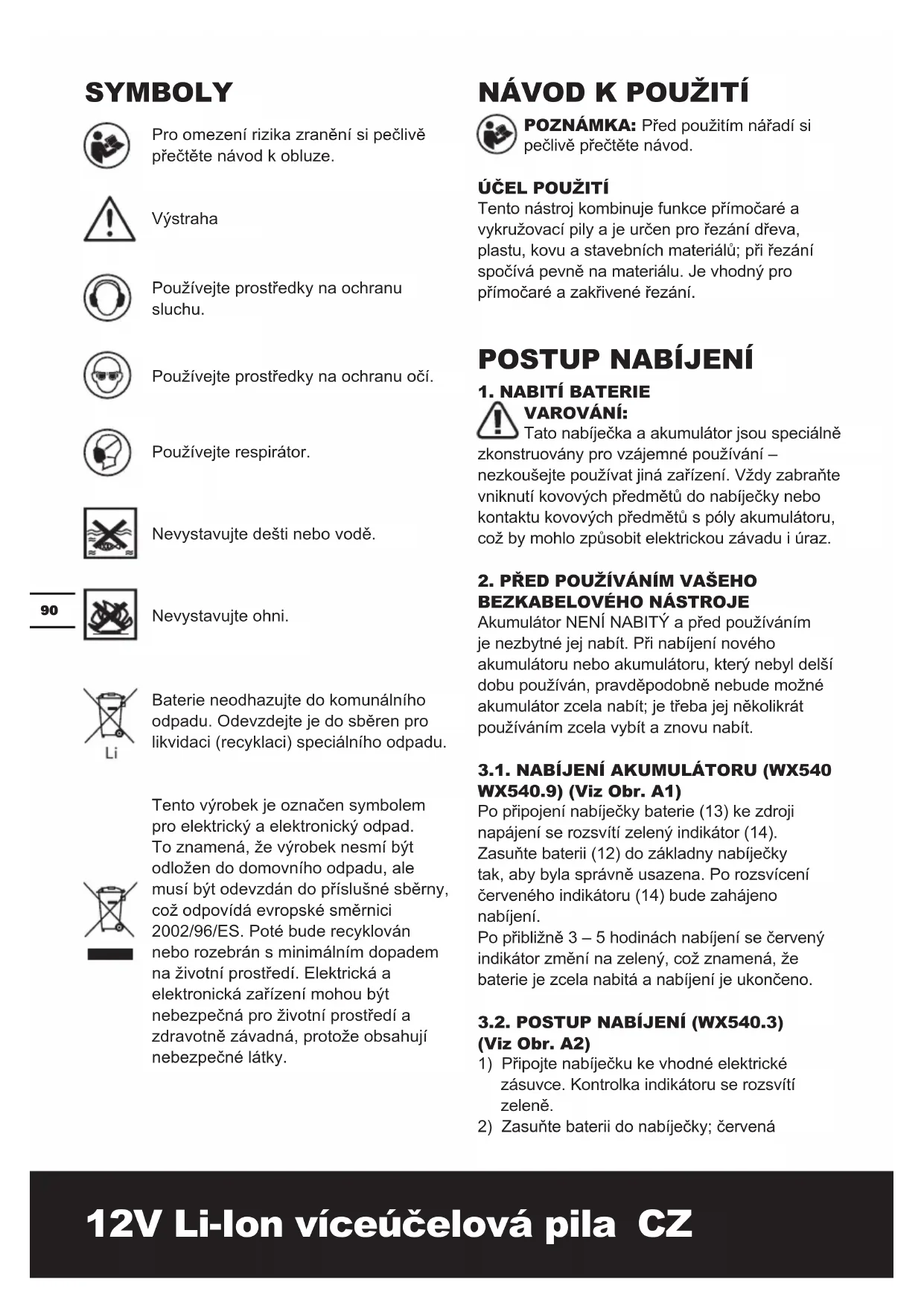

SYMBOLY

Pro omezeni rizika zraneni si pečlive prečte námov k obluze.

Vystraha

Používejte prostředky na ochranu sluchu.

Používejte prostředky na ochranu oči.

Pouzivejte respirator.

Nevystavujte desti nebo vode.

Nevystavujte ohni.

Baterie neodhazujte do komunalniho odpadu. Odevzdejte je do sberen pro likvidaci (recyklaci) specialniho odpadu.

Tento vyrobek je označen symbole
pro elektrický a elektronický odpad.
To znaméná, ze vyrobek nesmí byt odložen do domovního odpadu, ale musi byt odevzdán do príslušné sběrný, což odpovídá evropské směrnici 2002/96/ES. Poté bude recyklován nebo rozebrán s minimálím dopadem naŽivotní prostředí. Elektrická a elektronická zařizení mohou byt nebezpečné proŽivotní prostředí a zdravotné závadné, protoze obsahuji nebezpečné látky.

NÁVOD K POUŽITÍ

POZNÁMKA: Pred použitím náradí si pečlivě prečte těne námov.

UČELPOUZITI

Tento nastroj kombinuje funkce primočare a vykružovaci pily a je určen pro šežání d'reva, plastu, kovu a stavebnich materiálú; pri šežání spočíva pevně na materiálú. Je vchodné pro primočare a zakřivené šežání.

POSTUP NABIJENI

1. NABITI BATERIE

VAROVÁNÍ:

Tato nabijecka a akumulator jsou specialne zkonstruovany pro vzajemné používani - nezkousejte použivat jiná zařizení. Vždy zabraťe vniknutí kovovych predmétú do nabiječky nebo kontaktu kovovych predmétú s poly akumulatoru, což by mohlo zpúsobit elektrickou závadu i uraz.

2. PRED POUZIVÁNÍM VASEHO BEZKABELOVÉHO NASTROJE

Akumulátor NENÍ NABITY a pred používaním je nezbytné jej nabít. Pri nabíjení nového akumulátoru nebo akumulátoru, který nebyl delsí dobu používan, pravděpodobné nebude možné akumulátor zcela nabít; je třeba jej několíkrát používaním zcela vybít a znovu nabít.

3.1. NABIJENI AKUMULATORU (WX540 WX540.9) (Viz Obr. A1)

Po pripojen nabiječky baterie (13) ke zdroji napájení se Rozsvítí zelený indikátor (14). Zasuţe baterii (12) do základny nabiječky tak, aby byla správně usazena. Po Rozsvićení Červeneho indikátoru (14) bude zahajeno nabijeni.
Po približné 3 – 5 hodinach nabijeni se Červeny indikátor zmení na zelený, což znaméná,Že baterie je zcela nabitá a nabijeni je ukončeno.

1) Pripoje nabiječku ke vchodné elektrické zásuvce. Kontrolka indikátoru se rozsvítí zeleně.
2) Zasunte baterii do nabijecky; Červéná

3) Po dokončeni nabijeni začne kontrolka svítit zeleně. Nyní je akumulátor zcela nabity.

Odpojte nabiječku a vyjměte akumulátor.

4. VYJMUTI NEBO NASAZENI AKUMULÁTORU (Viz Obr. B)

Nalezněte aretačné západky po stranách spodní Časti těla vrtáčky. Po jejich stlăcení uvolněte akumulator, který lze následné vytáhnout.

Vyjměte baterii z těla vrtácky. Po nabití nasadte akumulator jemným zatlačením zpět do portu.

NASTAVENI

Tento nastroj kombinuje funkce vykružovaci a primočare pily, které lze ovladat pomoci otočné uvolnovaci páčky (4).

Zcela zvednete otochnou uvolnovaci pačku. (Viz obr. C)

Otočte prední Čast nastroje do některé ze ŠESTI poloh (0, 18, 36, 54, 72 a 90 stupů) (viz obrázek D). Znovu zajistěte otočnou uvolnovaci páčku.

V poloze I lze tento nastroj používat jakovykruzovaci pilu.

V poloze VI lze tento nastroj používat jakopřimocarou pilu.

VAROVÁNÍ!

Pri nastavovani nastroje muzete pridrozovat pouze patni desku (9) podle obrazku E1. Nikdy nepridzujte otochnou hlavu podle obrazku E2, E3.

VAROVÁNÍ!

• Pro zabràněni priskriplnuti se pri změne poloh nedotýkejte závesu.
• Pro zabrànéní nahlému spustění nastroje se nedotýkejte uvolnovaciho tlacítka.

VYMENA / NASAZENI PILOVEHO LISTU Před jakoukoličinností na samotné nastroji vyjměte baterii.

List (15) musi prsesahovat za patni desku a tloust'ku rezaneho materialu. Vyberte nejvhodnejsi list pro material, ktery chcete rezata pouzijte nejkratsi list vchodny pro tloust'ku materialu.

VAROVÁNÍ! Nebezpečí pořezáné. Pokud list nepřesahuje za patné desku a material během rezáné, muže dojit k prasknutí lista. Hroží zvyšené nebezpečí zraněné a také poskození patné deský a materiálu.

UPOZORNENI: Pred provadéním nastaveni a demontázi nebo montázi adapteréru nebo príslušenstvi se nedotýkejte uvolnovaciho tlačitka, aby se zabránilo aktivaci spinače.

— NASAZENI PILOVÉHO LISTU (Viz Obrázek F-H)

Pri manipulaci s pilovym listen používejte ochranné rukavice. V pripadě kontaktu s pilovym listem muže dojit ke zraněni. Lze používat pouze typ listu uvedeny na obrázku F.

Tento nastroj je vybaven beznastrojovym držákem listu (7). Díky tomu lze pilove listy snadno a rychle vyměnovat bez dalsich nastrojú. Otačejte kroužek proti směru hodinovych ručícek a pridržte v poloze. Zcela zasunte list do otvoru držáku listu tak, aby zuby listu směrovaly dopředu, potom uvolnéte kroužek, který se sám otočí a zajistí prěs horní stranu listu. (Viz obrázek G1 a G2)

— VYJMUTÍ PILOVÉHO LISTU

Chcete-li vyjmout list, uchopte jej a otacenim krouzku drzaku listu jej uvolnete.

Varovani: List muze vystrelit, proto si chrante oci.

POZNÁMKA: Pri používáni režimu vykružovaci pily (90 stupů) směrují zuby piloveho kotouče dopředu podle obrázku H.

POUZÍVÁNÍ

VAROVANI: Pri pouzivani tohoto a dalsich elektrickych nastroju vzdy pouzivejte pomucky na ochranu oci.

VAROVÁNÍ: Nebezpečí popálení.
Nedotýkejte se pilového listu bezprostředné
po použiti. V pripadě kontaktu s pilovým listem
múze dojit ke zraněni.

Než začnete pracovat, zkontrolujte, zda se
řezaný material nepohybuje. Malé kusy materialu
je nezbytné pevně pripevnit k pracovínu stolu.

1. ZAPNUTÍ A VYPNUTÍ (viz obrázek I)

Chcete-li začit nastroj používat, nejdřive stisknéte
uvolnovaci tlacítko (2) a potom stisknéte a
podržte vypínač (1). Chcete-li nastroj vypnout,
uvolněte vypínač (1).

Z bezpečnostné důvodů nelze vypínač nastroje zajistit; je nezbytné jej pridržovat stisknutý po celou dobu používání.

2. MÍSTA PRO UCHOPENÍ NÁRADI

Při práci pilu vždy pevně uchopte za rukojet'.

3. CHRÁNIC PRSTU

Chranič je umistěn prěd upinacím mechanizmempilového listu. Během práce ochraṇije prst prěndnahodným kontaktem s pohybujićím se pilovýmlistem.

4. PRACOVNI SVETLO LED

U konce ochranného prstu je zagudovano světlo (8). Toto světlo se automaticky rozsvítí pri každém stisknuti vypínače.

5. REZÁNÍ

VAROVANI: Pri používáni tohoto elektrického nastroje vždy používejte pomůcky na ochranu oči.

• Nikdy nepridržujte otočnou hlavu pri použivani nastroje.
• Nikdy nepridržujte kryt motoru pri použivani nastroje.

Před rezámim jakéhokoli materiálu zkontrolujte, zda je pevně ukotven nebo upevně, aby se zabránilo sklouznuti. Přidržováni materiálu rukou nebo proti tělu není stabilné a mohlo by věst ke ztrátě kontroly.

Umistete pilovy list lehce predrezany material, stisknete vypinac a prd priplaenim pochejte, nez pila dosahne maximni rychlost.
- Pokud możno, je neźbytné pridržovat patni desku pily pevně na rezaném materialu. Tim se zabrání skákaní nebo vibracim pily a minimalizuje se prasknutí lista.
V pripaděřezání, pri kterém je pilovy list vystaven tlaku, napřiklad uhlové nebo kruhovéřezání, se zvyšuje možnost vibrací, zpětného razu a prasknutí listu.

VAROVÁNÍ: Nebezpecí urazu elektrickým proudem. Pri rezání nad hlavou postupujte zvlást' opatrné a věnujte zvyşenou pozornost skrytám kabelüm.

Pri rezani nad hlavou postupujte zvlast opatrne a predem previdje smer pudu vetvi a opadu.

Prid rezanim naslepo nebo prorezavanim
zkontrolujte, zda se v pracovnim prostoru
nenachazi skryte plynové nebo vodovodni potrubí
nebo elektrinstalace. V pripadě zanedbání
můze dojit k vybuchu, poskození majetku, urazu
elektrickým proudem a/nebo k važnému zraněni.

TIPY PRO PRÁCI S VICEUČELOVOU PILOU

Jestlize se pila priliis zahreje, predevsim z duvodupouziti nizkych otacek, nastavte maximniotacky a spustte jej bez zateze na 2-3 minuty, cimz se ochladi motor. Nepouzivejte pilu delsicas pri nizkych otackach.

OBECNÉ POKNY

Typ piloveho listu vzdy prizpusobte druhuma materialu a tloust'ce prorezu.

Opracovány kus pevné uchytt,aby se behem prace nepohnul.

Pohyby rezaného materialu mají negativné vliv na kvalitu povrchu. Pilovy list reze pri pohybusmérrem nahoru a muze vystipnout horní povrch materialu. Pri rezání je vchodné, aby na vrchní straně byl povrch, který po skončeni rezání nebude vidět.

UDRZBA

Vase náradi nepotrebuje zádné dodatečné mazani nebo udržbu.

Na vašem elektrickém ručním nařadi nejsou Žádné casti, ktere potřebuju servisné zásah. Nikdy nepoužívejte vodu nebo chemické cistice na cistěnévašeho ručniho elektrického nařadi. Utiřte jej dočista suchým hadrem. Vždy jej skladujte na suchém mistě. Udržujte ventilacné otvory motoru cisté. Obcas mužete prés ventilacné otvory vidět jiskry. Tento jev je normálné a neznaméná poskoznévašeho ručniho elektrického nařadi.

Dojde-li k poskozeni napajeci snyr, nechte ji

Příznak	Možné príčiny	Možné řešeni
Nastroj se během používání náhle zastavil.	Přetižení Přiliš vysoká teplota baterie Nízký stav baterie	Ihned uvolněte nastroj a nechte jej běžet príblízně 30 sekund bez zátěze, aby vychladl. Nabijte baterii.

OCHRANA ZIVOTNIHO PROSTREDI

Tento vyrobek je označen symbolem pro elektrický a elektronický odpad. To

do domovniho odpadu, ale musí byt odevzdán
do príslusné sběrný, což odpovídá evropské
směrnici 2002/96/ES. Poté bude recyklován
nebo rozebrán s minimálím dopadem na
životné prostřédí. Elektrická a elektronická
zařizení mohou byt nebezpečné proživotné
prostřédí a zdravotné závadné, protoze obsahuji
nebezpečné látky

PROHLÁŠENÍ O SHODE

Prohlasujeme, ze tento vyrobek
Popis WORX Li-Ion viceucelová pila
Typ WX540 WX540.3 WX540.9
(540~559-označeni stroje, zastupce Listová pila)
Funkce Rezání rüznych materialú

Splnuje následujíci směrnice:
2006/42/ES
2004/108/ES
2011/65/EU

Standards conform to EN55014-1 EN55014-2 EN60745-1 EN60745-2-11

Osoba oprávněna uspórádat technický soubor:

Název: Russell Nicholson
Adresa: Positec Power Tools (Europe)
Ltd, PO Box 152, Leeds, LS10 9DS, UK

2014/02/17
Leo Yue
POSITEC manazer kvality vyrobku

1. SIEŠOVÁ VYPÍNAČ ON/OFF

2. BLOKOVACIE/ODISTOVACIE TLACIDLO

3. OBLASTI RUKOVÄTI

4. OTOČNÁ UVOLÑOVACIA PÁČKA

5. KRYT ELEKTROMORA

6. CHRÁNIC PRSTOV

7. DRŽIAK PILOVÉHO KOTUČA

8. PRACOVNÁ LAMPA LED (Pozri Obr. G1)

9. PLOŠINA

10. ZÁKLADOVÁ DOSKA

11. TLACIDLO NA UVOLNENIE BATÉRIE

12. JEDNOTKA BATÉRIE

13. NABÍJACKA (Pozri Obr. A1)

14. SVETELNÁ INDIKÁTOR NABITIA BATÉRIE (Pozri Obr. A1)

15. PILOVÁ KOTUČ (Pozri Obr. F)

Použivanie náradia na účel určený podla konstrukcie a v sulade sPokynmi.

VžDY používajte ostre sekáče a Čepele.

Prácu si naplánujte tak, aby ste akékol'vek použivanie náradia pri vysokych vibraciach rozdellili doniekol'kchy dní.

PRÍSLUŠENSTVO

Používajte ochranné prostriedky zraku

Nabijačku batrié (13) zapojte do napájacieho zdroja a rozsvieti sa zelená kontrolka (14). Bateriový modul (12) pripojtezasunutím do podstavca nabijačky. Rozsvieti sa Červéná kontrolka (14), co znamné, ze sa začalo nabijanie.

Nabijanie trva priblizne 3 až 5 hodin, Červá kontrlka sa prepne na zelenú, co znaméná,Že batura je uplne nabità a nabijanie je dokončene.

Na bokoch batérié najdite zapadky a ich
zatlačením uvol'nite Jednotku batérié z vrtáčky.
Jednotku vyberte z náradia. Po nabití Jednotku
batérií vložte do priestoru pre batérié. Stačí na to
jemné zatlačenie.

NASTAVENIE

POZNÁMKA: Ked'sa používa režim

Vykruzovacia pila (90 stapnov), zuby

iného elektrického nastroja vždy používajte

ochranu oci.

VAROVANIE: Pri práci s touto elektrickou pilou vždy používajte ochranu oči.

Pri praci s pilou nikdy nedrzte otočné hlavicu.
Pri praci s pilou nikdy nedrzte kryt elektromotora.

Typ piloveho listu vždy prisposobte druhumaterialu a jeho hrubke.

Opracovány kus pevne uchytt, aby sa poças prace nepohol.

Tento vyrobok je označený symbolom vztahujúcim sa na likvidáciu elektrického a elektronického opadu. Znamena to,
