LBL 2 - Fúvó Kärcher - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen LBL 2 Kärcher PDF formátumban.
| Termék típusa | Vezeték nélküli levélfúvó |
| Márka | Kärcher |
| Modell | LBL 2 |
| Méretek (H x Sz x M) | 975 x 170 x 305 mm |
| Súly | 2,0 kg |
| Tápellátás | Lítium-ion akkumulátor 18 V (nem tartalmazza) |
| Kompatibilis akkumulátor típus | Kärcher Battery Power 18/25 |
| Maximális légsebesség | 210 km/h |
| Maximális légáramlás | 220 m³/h |
| Hangnyomásszint | 74 dB(A) |
| Garantált hangteljesítmény szint | 88 dB(A) |
| Kéz-kar vibráció | 1,7 m/s² (K bizonytalanság 0,2 m/s²) |
| Főkapcsoló | Be/Ki (nyomógomb) |
| Sebességállítás | Nem |
| Fúvócső | Bajonettzárral szerelhető, két részből áll |
| Lapos fúvóka | Beépített kaparóéllel |
| Használat | Csak kültéren |
| Karbantartás | Nincs szükség karbantartásra |
| Védelem | Ne merítse vízbe; vízsugár elleni védelem |
| Ajánlott védőfelszerelések | Védőszemüveg, erős cipő, hosszú nadrág |
| A csomag tartalma | Készülék, alsó és felső fúvócső, lapos fúvóka |
| Garancia | Az ország feltételei szerint, anyag- és gyártási hibákra |
Gyakran ismételt kérdések - LBL 2 Kärcher
Felhasználói kérdések a következőről LBL 2 Kärcher
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fúvó PDF formátumban ingyenesen! Találja meg kézikönyvét LBL 2 - Kärcher és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. LBL 2 márka Kärcher.

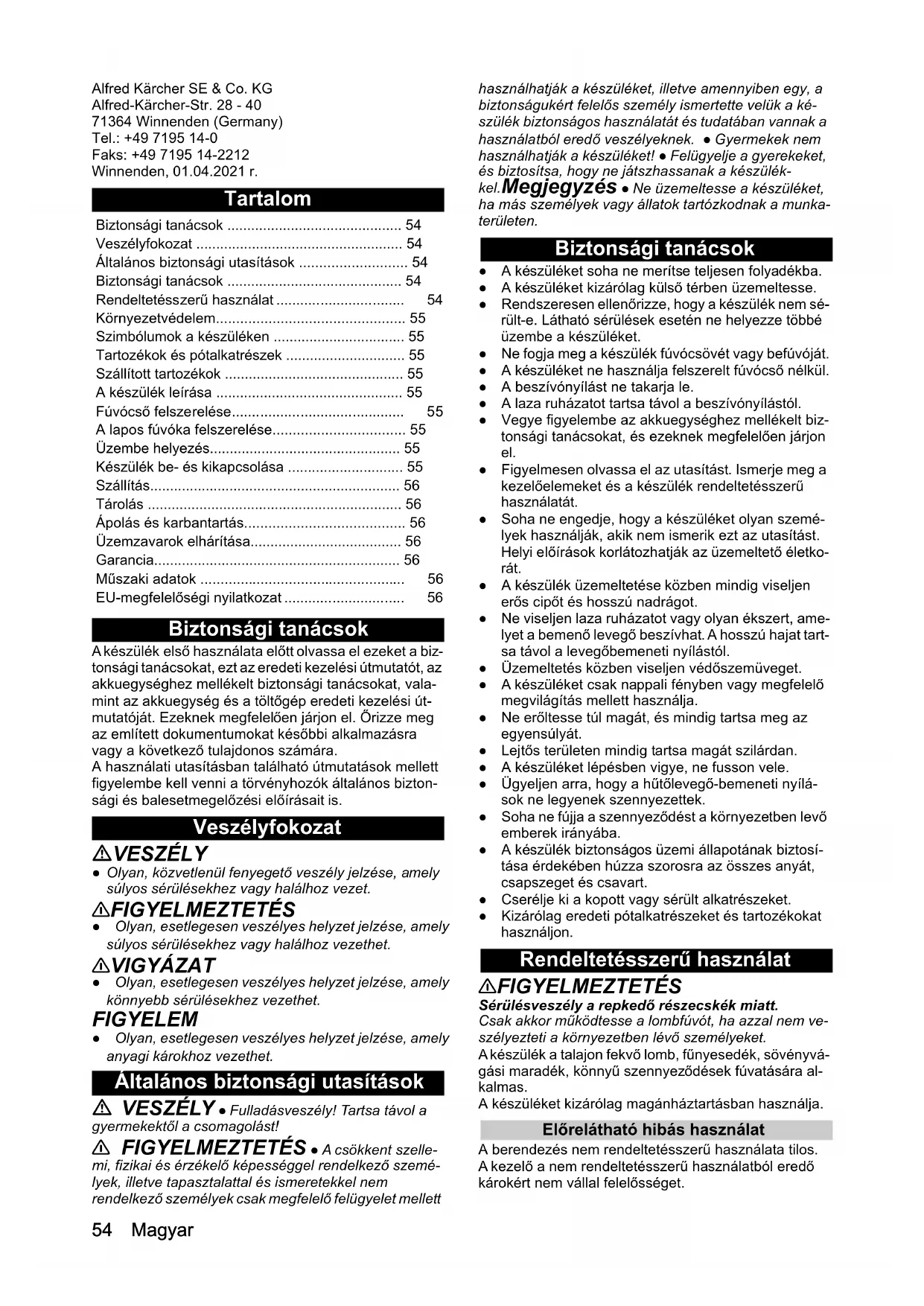

HASZNÁLATI ÚTMUTATÓ LBL 2 Kärcher
Tél. : +49 7195 14-0
Akupakk on unemooduses.
Akupakk on defektne.
Biztonsági tanácsok 54
Veszélyfokozat 54
Általános biztonsági utasítások 54
Biztonsági tanácsok 54
Rendeltetésszerű használat 54
Környezetvédelem.... 55
Szimbólumok a készüléken 55
Tartozékok és pótalkatrészek 55
Szállított tartozékok 55
A készülék leírása 55
Fúvócső felszerelése.... 55
A lapos fúvóka felszerelése.... 55
Üzembe helyezés.... 55
Készülék be- és kikapcsolása 55
Szállítás.... 56
Tárolás 56
Ápolás és karbantartás.... 56
Üzemzavarok elhárítása.... 56
Garancia.... 56
Müszaki adatok 56
EU-megfelelőségi nyilatkozat 56
Biztonsági tanácsok
A készülék első használata előtt olvassa el ezeket a biztonsági tanácsokat, ezt az eredeti kezelési útmutatót, az akkuegységhez mellékelt biztonsági tanácsokat, valamint az akkuegység és a töltőgép eredeti kezelési útmutatóját. Ezeknek megfelelően járjon el. Órizze meg az említett dokumentumokat későbbi alkalmazásra vagy a következő tulajdonos számára.
A használati utasításban található útmutatások mellett figyelembe kell venni a törvényhozók általános biztonsági és balesetmegelőzési előírásait is.
Veszélyfokozat
⚠ VESZÉLY
- Olyan, közvetlenül fenyegető veszély jelzése, amely súlyos sérülésekhez vagy halálhoz vezet.
⚠ FIGYELMEZTETÉS
- Olyan, esetlegesen veszélyes helyzet jelzése, amely súlyos sérülésekhez vagy halálhoz vezethet.
⚠VIGYÁZAT
- Olyan, esetlegesen veszélyes helyzet jelzése, amely könnyebb sérülésekhez vezethet.
FIGYELEM
- Olyan, esetlegesen veszélyes helyzet jelzése, amely anyagi károkhoz vezethet.
Általános biztonsági utasítások
⚠ VESZÉLY • Fulladásveszély! Tartsa távol a gyermekektől a csomagolást!
⚠ FIGYELMEZTETÉS • A csökkent szellemi, fizikai és érzékelő képességgel rendelkező személyek, illetve tapasztalattal és ismeretekkel nem rendelkező személyek csak megfelelő felügyelet mellett
használhatják a készüléket, illetve amennyiben egy, a biztonságukért felelős személy ismertette velük a készülék biztonságos használatát és tudatában vannak a használatból eredő veszélyeknek. • Gyermekek nem használhatják a készüléket! • Felügyelje a gyerekeket, és biztosítsa, hogy ne játszhassanak a készülék-
kel. Megjegyzés • Ne üzemeltesse a készüléket, ha más személyek vagy állatok tartózkodnak a munkaterületen.
Biztonsági tanácsok
- A készüléket soha ne merítse teljesen folyadékba.
- A készüléket kizárólag külső térben üzemeltesse.
- Rendszeresen ellenőrizze, hogy a készülék nem sé-rült-e. Látható sérülések esetén ne helyezze többé üzembe a készüléket.
- Ne fogja meg a készülék fúvócsövét vagy befúvóját.
- A készüléket ne használja felszerelt fúvócső nélkül.
• A beszívónyílást ne takarja le.
- A laza ruházatot tartsa távol a beszívónyílástól.
- Vegye figyelembe az akkuegységhez mellékelt biztonsági tanácsokat, és ezeknek megfelelően járjon el.
- Figyelmesen olvassa el az utasítást. Ismerje meg a kezelőelemeket és a készülék rendeltetésszerű használatát.
- Soha ne engedje, hogy a készüléket olyan személyek használják, akik nem ismerik ezt az utasítást. Helyi előírások korlátozhatják az üzemeltető életkorát.
- A készülék üzemeltetése közben mindig viseljen erős cipőt és hosszú nadrágot.
- Ne viseljen laza ruházatot vagy olyan ékszert, amelyet a bemenő levegő beszívhat. A hosszú hajat tartsa távol a levegőbemeneti nyílástól.
- Üzemeltetés közben viseljen védőszemüveget.
- A készüléket csak nappali fényben vagy megfelelő megvilágítás mellett használja.
- Ne eröltesse túl magát, és mindig tartsa meg az egyensúlyát.
- Lejtős területen mindig tartsa magát szilárdan.
- A készüléket lépésben vigye, ne fusson vele.
- Ügyeljen arra, hogy a hűtőlevegő-bemeneti nyílá-sok ne legyenek szennyezettek.
- Soha ne fújja a szennyeződést a környezetben levő emberek irányába.
- A készülék biztonságos üzemi állapotának biztosítása érdekében húzza szorosra az összes anyát, csapszeget és csavart.
• Cserélje ki a kopott vagy sérült alkatrészeket.
- Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.
Rendeltetésszerű használat
⚠ FIGYELMEZTETÉS
Sérülésveszély a repkedő részecskék miatt.
Csak akkor működtesse a lombfúvót, ha azzal nem veszélyezteti a környezetben lévő személyeket.
A készülék a talajon fekvő lomb, fűnyesedék, sövényvágási maradék, könnyű szennyeződések fúvatására alkalmas.
A készüléket kizárólag magánháztartásban használja.
Előrelátható hibás használat
A berendezés nem rendeltetésszerű használata tilos.
A kezelő a nem rendeltetésszerű használatból eredő károkért nem vállal felelősséget.
Környezetvédelem
A csomagolóanyag újrahasznosítható. Kérjük, környezetbarát módon semmisítse meg a csoma-golást.
Az elektromos és elektronikus készülékek értékes újrahasznosítható anyagokat és gyakran olyan alkatrészeket tartalmaznak, mint az elemek, akkumulátorok vagy olaj, amelyek helytelen kezelés vagy ártalmatlanítás esetén veszélyeztethetik az egészséget és a környezetet. Ezek az alkotóelemek azonban a készülék rendeltetésszerű üzemeléséhez szükségesek. Az ezzel a szimbóllummal jelölt készülékeket nem szabad a háztartási hulladékkal együtt megsemmisíteni.
Összetevőkre vonatkozó utasítások (REACH)
Az összetevőkre vonatkozó aktuális információkat itt találja: www.kaercher.de/REACH
Szimbólumok a készüléken
Lombfúvó LBL 2 / LBL 4
Figyelmeztetés repülő tárgyakra.
Ne engedjen más személyeket a munkaterület közelébe.
A készülék üzemeltetése közben viseljen megfelelő hallásvédő eszközt és védőszemüveget.
Óvja a készüléket az esőtől és a fröcskölő víztől.
Tartozékok és pótalkatrészek
Csak eredeti tartozékot és eredeti pótalkatrészt alkalmazzon; ezek garantálják a készülék biztonságos és zavarmentes üzemelését.
A tartozékokra és pótalkatrészekre vonatkozóan információkat itt talál:www.kaercher.com.
Szállított tartozékok
A készülékkel szállított tartozékok fel vannak tüntetve a csomagoláson. Kicsomagolásnál ellenőrizze, hogy megvan-e minden tartozék. Hiányzó tartozékok vagy szállítási sérülések esetén kérjük, értesítse a kereskedőt.
A készülék leírása
Ábra A
① Laposfúvóka beépített karcvédő széllel
②Fúvócső alsó rész
③ Fúvócső felső rész
④ Levegőkivezetés
⑤ Készülékkapcsoló
18 V: Be/ki
36 V: Ki, 1. fokozat 2. fokozat
⑥ Akkuegység-reteszelés feloldó billentyűje
7 Típustábla
⑧ Battery Power (+) akkuegység tartója
⑨ Beszívónyílás
⑩*Battery Power 36/25 akkuegység
⑪ *Battery Power 36 V gyorstöltő készülék
⑫ * Battery Power 18 V standard töltőgép
13*Battery Power 18/25 akkuegység
* Opció, a szállított tartozékok között nem szerepel
Fúvócső felszerelése
- A fúvócső alsó részét illessze a fúvócső felső részére.
Ábra C
- Reteszelje a fúvócsövet úgy, hogy az óramutató járásával egyező irányban elfordítja (bajonett csatlakozás).
Ábra D
A fúvócsövet az óramutató járásával ellentétes irányú elforgatással lehet levenni.
A lapos fúvóka felszerelése
- A lapos fúvókát illessze a fúvócső alsó részére.
Ábra B
Üzembe helyezés
Az akkumulátor behelyezése
FIGYELEM
Szennyezett érintkezők
A készülék és az akkumulátor sérülései
Behelyezés előtt ellenőrizze, hogy az akkumulátortartó és az érintkezők nincsenek-e elszennyeződve, és szükség esetén tisztítsa meg öket.
Ábra E
- Tolja az akkumulátort a tartóba, míg kattanó hangot nem hall.
Az akkumulátor kivétele
⚠ FIGYELMEZTETÉS
Ellenőrizetlen beindulás
Sérülésveszély
Munkaszünetekben, valamint a karbantartási és ápolási műveletek előtt vegye ki az akkumulátort a készülékből.
Ábra F
- Nyomja meg a reteszelésfeloldó billentyűt.
- Vegye ki az akkumulátort a készülékböl.
Készülék be- és kikapcsolása
A készüléket a készülék kapcsolóval kapcsolja be, illetve ki.
- Tolja a készülék kapcsolót előre „1”-s vagy „2”-es (csak LBL 4 akkumulátor esetében) állásba.
A készülék beindul.
- Tolja hátra a készülék kapcsolót.
A készülék leáll.
Szállítás
⚠ VIGYÁZAT
Sérülés- és károsodás veszély!
A súly mellőzése a személyek sérülését, illetve a készülék károsodását okozhatja.
Szállítás és tárolás közben vegye figyelembe a készülék súlyát.
Tárolás
⚠ VIGYÁZAT
A súly figyelmen kívül hagyása
Sérülés és károsodás veszélye
Raktározás során ügyeljen a készülék súlyára.
Megjegyzés
A készüléket mindig száraz helyen tárolja, és az ak- kuegységet vegye ki belőle.
Ápolás és karbantartás
A készülék nem igényel karbantartást.
Üzemzavarok elhárítása
Az üzemzavarok gyakran egyszerű okokra vezethetők vissza, amelyeket az alábbi áttekintés segítségével a kezelő maga is könnyen elháríthat. Kétség esetén vagy az itt meg nem nevezett üzemzavarok esetén, kérjük, forduljon a felhatalmazott ügyfélszolgálathoz.
A használati idő előrehaladtával az akkumulátoregység kapacitása még megfelelő ápolás mellett is csökken, így már teljesen feltöltött állapotban sem éri el a teljes üzemidőt. Ez nem hiba.
Típustábla
A típustáblán megtalálhatók a készülék legfontosabb adatai.
„A készülék leírása” fejezet bemutatja, hogy a típustábla hol helyezkedik el a készüléken.
A készülék üzemzavarai
A készülék nem indul el
Az akkuegység nincs megfelelően behelyezve.
- Tolja be az akkuegységet a tartóba, míg be nem pattan.
Az akkuegység lemerült.
- Töltse fel az akkuegységet.
Az akkuegység alvó üzemmódban van.
- Nyomja meg hosszan vagy még egyszer a készülékkapcsolót.
Az akkuegység meghibásodott.
- Cserélje ki az akkuegységet.
A készülék üzem közben leáll
Az akkumulátor túlmelegedett
- Szakítsa meg a munkát, és hagyja lehülni az akkumulátort a megengedett hömérséklet-tartományban. Ez néhány percet igénybe vehet.
Garancia
Minden országban az illetékes értékesítőnk által biztosított garanciális feltételek érvényesek. Amennyiben a garanciaidőn belül a készüléknél hibák merülnek fel, azokat díjmentesen orvosoljuk, ha az adott hibák anyag-, illetve gyártási hibák. Garanciális esetben kérjük, a számlával együtt forduljon forgalmazójához vagy a legközelebbi, arra jogosult ügyfélszolgálati irodához. (A cím a hátoldalon található)
A garanciával kapcsolatos további információk (amennyiben elérhetők) megtekinthetők a Kärcher Magyarország Szerviz elemének „Letöltések” menüjében.
Műszaki adatok
| LBL | LBL | |
| 2 Batter | 4 Batter | |
| y | y |
A készülék teljesítményre vonatkozó adatai
| A levegő sebessége max. km/h 210 250 |
| Áramlási mennyiség max. m 3/h 220 330 |
| Üzemi feszültség V 18 36 |
| Sebességszabályozás - igen |
| Sebességfokozatok - 2 |
| tartozék akkuegység | -- |
| Töltőgép típusa | -- |
Méretek és súlyok
| Súly | kg | 2,0 | 2,2 |
| Hosszúság x szélesség x magasság | mm | 975 x 170 x 305 | 975 x 170 x 305 |
Az EN 60335-2-79 szerint meghatározott értékek * A méréseket lapos fúvókával végezték
| Kéz-kar-vibrációs érték | m/s ^2 | 1,7 | 2,1 |
| Bizonytalansági paraméter K | m/s ^2 | 0,2 | 0,2 |
| * Zajszint | dB(A) 74 82 |
| *K bizonytalansági para- | dB(A) 2 | 2 |
| méterpA |
| * L | dB(A) 88 96 |
zajteljesítményszint _WA +
* K bizonytalansági para- méterWA
A müszaki változtatások jogát fenntartjuk.
EU-megfelelőségi nyilatkozat
Ezúton kijelentjük, hogy az alább megjelölt gép tervezése és felépítése alapján, valamint az általunk forgalomba hozott kivitelben megfelel a vonatkozó EU-irányelvek alapvető biztonsági és egészségügyi követelményeinek. A gépen végzett, de velünk nem egyeztetett módosítás esetén jelen nyilatkozat érvényét veszti.
Termék: Lombfúvó
Típus: LBL 2
Típus: LBL 4
Vonatkozó EU-irányelvek
2000/14/EK
2006/42/EK (+2009/127/EK)
2011/65/EU
2014/30/EU
Alkalmazott harmonizált szabványok
EN 60335-1
EN 50636-2-100
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 62233: 2008
EN IEC 63000: 2018
Alkalmazott megfelelőségértékelési eljárások
Zajteljesítményszint dB(A)
LBL 2
Mért: 86
Szavatolt: 88
LBL 4
Mért:
Szavatolt:
Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el.
H. Jenner
Dokumentációs meghatalmazott:
S. Reiser
Alfred Kärcher SE & Co. KG
Alfred-Kärcher-Str. 28 - 40
71364 Winnenden (Németország)
Tel.: +49 7195 14-0
Fax: +49 7195 14-2212
