Termék típusa	Hordozható monoblokk klímaberendezés
Márka	Whirlpool
Modell	PACB29HP
Hűtőközeg	R290 (gyúlékony, max. 0,3 kg töltet)
Minimális ajánlott alapterület	14,5 m² (belmagasság > 2,2 m)
Elektromos táplálás	220-240 V ~ 50 Hz, földelt csatlakozó 20 A
Üzemmódok	Hűtés, Páramentesítés, Szellőztetés, Fűtés
Üzemi hőmérséklet (hűtés)	21 °C – 35 °C
Üzemi hőmérséklet (fűtés)	7 °C – 27 °C
Távirányító	Igen, hatótávolság max. 7 m, AAA elemek (2 x 1,5 V)
Speciális funkciók	6th Sense, Sleep, Silent, Around U, Időzítő
Ventilátor sebesség	Auto, Magas, Közepes, Alacsony
Lapát lengés	Igen (Swing gomb)
Levegőszűrő	Mosható, rendszeres tisztítás (porszívó vagy langyos víz)
Víztartály kapacitása	Nincs meghatározva (manuális leeresztés tömlővel vagy dugóval)
Leeresztő tömlő hossza	60 – 170 cm
Biztonság	Automatikus leállítás ha a tartály tele (E5 kód), hűtőközeg-szivárgás elleni védelem, ajánlott 16 A-es megszakító
Telepítés	Ablakkészlet mellékelve, minimális szabad hely 60 cm körül
Karbantartás	Szűrő tisztítása, víz leeresztése, tárolás használat után (ventilátor üzemmód 12 óra)
Javíthatóság	Szakember általi beavatkozás, eredeti Whirlpool alkatrészek

Gyakran ismételt kérdések - PACB29HP WHIRLPOOL

Hogyan kapcsoljam be és ki a klímaberendezést?

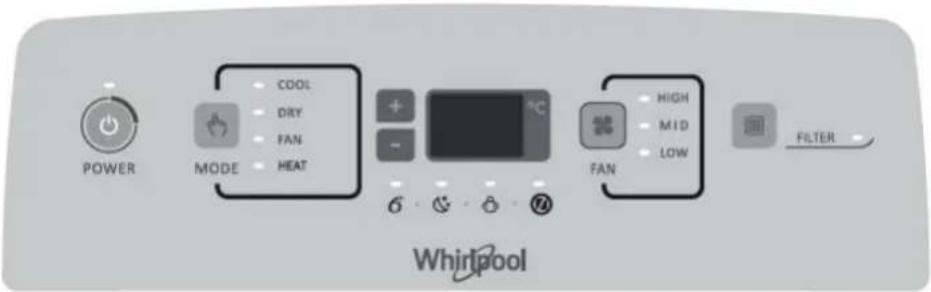

Nyomja meg a távirányító ON/OFF gombját vagy a vezérlőpanelt. A készülék áramszünet után visszaáll az utolsó beállításokra.

Hogyan ürítsem ki a víztartályt?

Ha a kijelző E5-öt mutat, a tartály tele. Kapcsolja ki a készüléket, húzza ki a konnektorból, vigye egy lefolyóhoz, és távolítsa el a másodlagos leeresztő dugót vagy az elsődleges leeresztő tömlőt a víz elvezetéséhez.

Mit jelent az E5 hibakód?

A E5 kód azt jelzi, hogy a készülék belsejében lévő víztartály tele van. Ürítse ki a vizet a használati utasítás szerint. Leürítés után a készülék normálisan működik.

Hogyan tisztítsam a levegőszűrőt?

Kapcsolja ki és húzza ki a készüléket. Nyissa ki a hátoldali szűrőpanelt, vegye ki a szűrőt, tisztítsa meg porszívóval vagy langyos vízzel enyhe tisztítószerrel. Szárítsa meg teljesen, mielőtt visszahelyezi.

Használhatom a klímaberendezést télen fűtésre?

Igen, a PACB29HP modell rendelkezik Fűtés üzemmóddal. A fűtés üzemi hőmérséklete 7 °C – 27 °C. Győződjön meg arról, hogy a szoba megfelelő (alapterület > 14,5 m²).

Hogyan állítsam be az időzítőt?

Nyomja meg a távirányító TIMER gombját a késleltetett indítás vagy leállítás programozásához. Használja a hőmérséklet gombokat az idő beállításához.

Mekkora a minimális alapterület a készülék telepítéséhez?

A készüléket legalább 14,5 m² alapterületű, 2,2 m-nél magasabb belmagasságú helyiségben kell telepíteni a gyúlékony R290 hűtőközeg miatt.

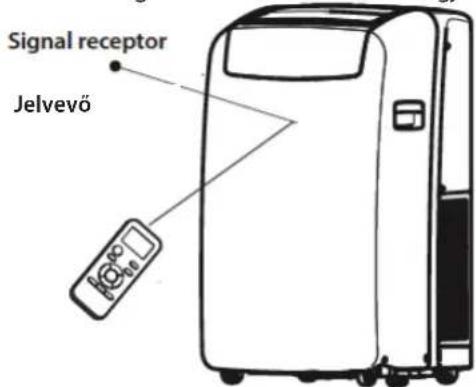

Mit tegyek, ha a távirányító nem reagál?

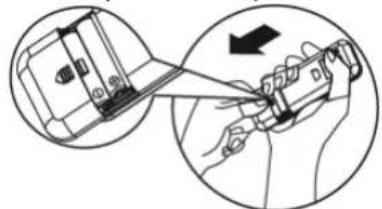

Ellenőrizze az elemeket (2 x AAA 1,5 V) és a polaritást. Győződjön meg arról, hogy semmi sem akadályozza a jelet (max. 7 m hatótávolság). Szükség esetén állítsa vissza a távirányítót az elemek eltávolításával és visszahelyezésével.

Hogyan karbantartsam a készüléket hosszú inaktivitás után?

Ürítse ki a vizet, működtesse Csak ventilátor üzemmódban 12 órán keresztül a szárításhoz, majd húzza ki a konnektorból. Tisztítsa meg a szűrőt, tegye el a tömlőt és a távirányítót (elemek nélkül) száraz helyre.

Használhatok hosszabbítót?

Nem, hosszabbító, elosztó vagy adapter használata tilos. Csatlakoztassa a készüléket közvetlenül egy dedikált földelt 220-240 V / 50 Hz-es aljzathoz 16 A-es megszakítóval.

HASZNÁLATI ÚTMUTATÓ PACB29HP WHIRLPOOL

• Tölts le a teljes hasznalati utmutató a docs.whirlpool.eu webhelyrol, vagy hívja a garanciafüzetben szereplő telefonszámot.

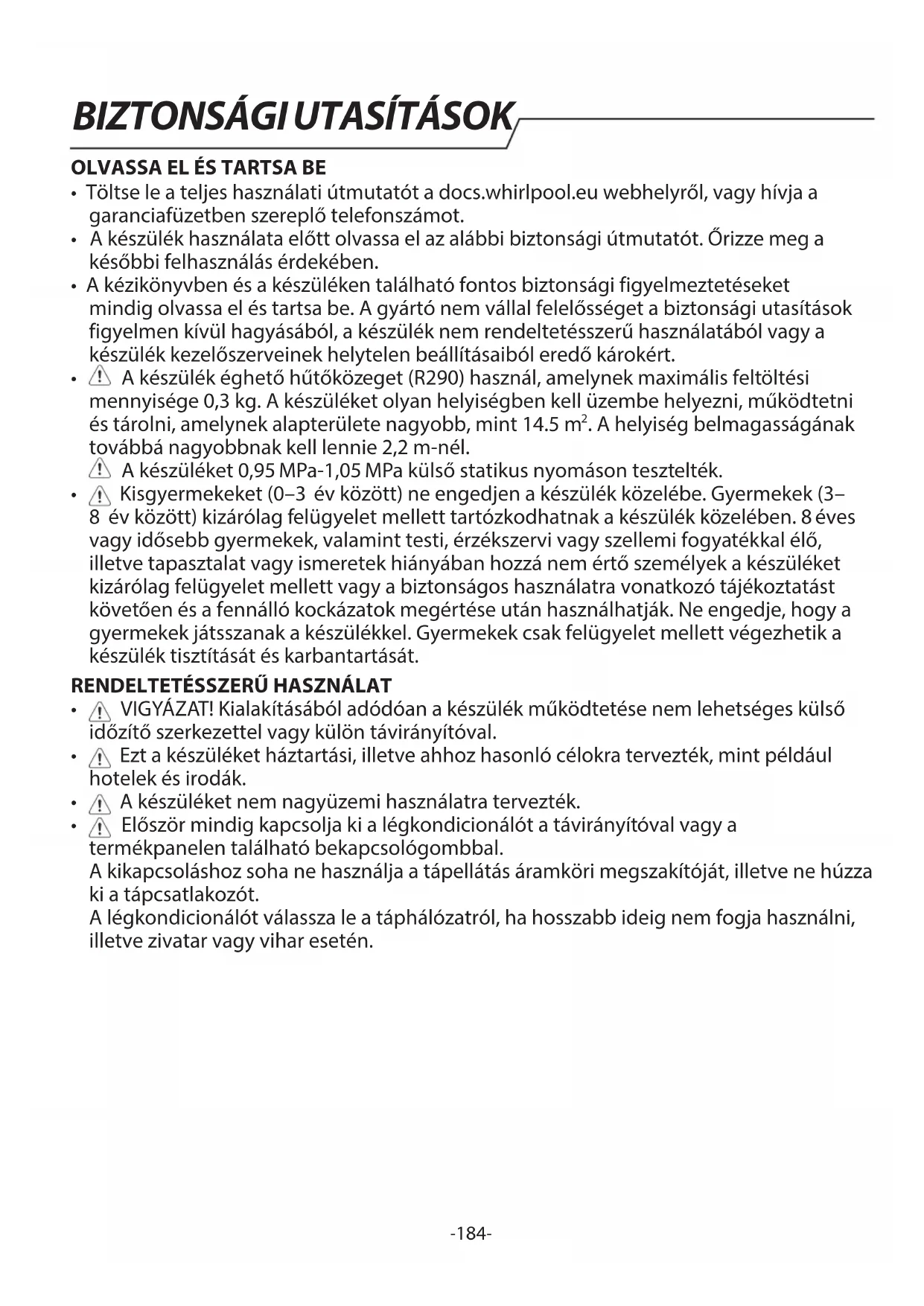

• A keszülék használata elött olvassa el az alábbi biztonsági utmutató. Örizzeme meg a késöbbi felhasználas érdekében.

• A kezikonyvben és a készüléken található fontos biztonsági figyelmezteteşek Mindig olvassa el és tartsa be. A gyártó nem vallal felelosséget a biztonsági utasítások figyelmen kivül hagyásaból, a készülék nem rendeltetésszerő hasznalatából vagy a készülék kezelőszerveinek helytelen beallitásaiból eredő károkér.

A keszülék éghető hútóközeget (R290) használ, amelynek maximális feltoltesi mennyisége 0,3 kg. A keszüléket oyan helyiségben kell üzembe helyezni, muködtetni és tárolni, amelynek alapterülete nagyobb, mint 14.5m^2 . A helyiség belmagasságanak továbbá nagyobbnak kell lennie 2,2 m-nél.

A keszüléket 0,95 MPa-1,05 MPa külso statikus nyomáson tesztelték.

Kisgyermekeket (0-3 év kozott) ne engedjen a keszülk kozelébe. Gyermekek (3-8 év kozott) kizárolag felügyelet mellett tartózkodhatnak a keszülk kozelében. 8 éves vagy idősebb gyermekek, valamint testi, érzékszervi vagy szellemi fogyatékkal elö, illetve tapasztalat vagy ismeretek hiányaban hozza nem értő személyek a keszülkket kizárolag felügyelet mellett vagy a biztonságos használatra vonatkozo tajékoztatast követöen és a fennallo kockázatok megértese utan használhatják. Ne engedje, hovy a gyermekek jatsszanak a keszülkkel. GyermekekCsak felügyelet mellett vegezhetik a keszülk tiszítatasat és karbantartásat.

RENDELTETÉSSZERÜ HASZNÁLAT

VIGYAZAT! Kialakitásaból adódoan a keszülk muködtetese nem lehetséges külso idzító szerkezzettel vagy külön távirányítóval.
Ezt a keszüléket háztartási, illetve ahhoz hasonlo célokra tervezték, mint például hotelek és irodák.
A keszüléket nem nagyüzemi használatra tervezték.
- Elóször mindig kapcsolja ki a legkondicioneslót a távirányítóval vagy a termékpanelen találhato bekapcsologgbbal.

A kikapcsoláshoz soha ne használja a tapellatas aramkörimegszakitóját, illetve ne húzza ki a tapcsatlakozót.

A legkondicionalot valassza le a taphalozatról, ha hosszabb ideig nem fogja használni, illetve zivatar vayv vihar esétén.

BIZTONSÁGILUTASITÁSOK

A levegokivezetobe soha ne helyezzen semmilyen targyat, mert megserulhet. A szellozonyilasokat semmivel ne torlasolja el.

ÜZEMBE HELYEZÉS

A keszülk mozgatasat és üzembe helyezését a serülések elkerülse érdekében két vagy tobb személy vegezze. Viseljen védoksztyut a keszülk kicsomagolása és üzembe helyezese során,nehogy megvágja magat.
- ! Az üzembe helyezest, beleertve az elektromos csatlakoztatast és a javitásokat, képesített technikusnak kell elvegeznie az adott ország gezetékezési előirasainak megfeleloen.

Csak akkor javitsa meg vagy cserelje ki a keszülék egyes alkatrészeit, ha az adott muvelet szerepel a felhasznalói kezikönyvben.

Ne engedje a gyermekeket abba a helyiségbe, ahol az üzembe helyezest vegzi. A kicsomagolas utan ellenorizze, hogy a keszülék nem sérult-e meg a szállítás során. Problema esétén vegye fel a kapcsolatot a kereskedóvel vagy a legközelebbi vevőszolgálattal.

Uzembe helyezés után a csomagolóanyagokat (múanyag, habszivacs stb.) az esetleges fulladásveszély miatt oylan helyen tárolja vagy úgy dobja ki, hogy a gyermekek ne ferhessenek hozzá.

A berendezest barmilyen üzembe helyezesi muvelet elott le kell valasztani minden tavoli tapellatasrol, mivel mas esetben fennall az aramutés veszelye.

Az áramütés és a tüzveszély elkerülèse érdekében az üzembe helyezés során győzódjön meg arról, hogy a készülék miatt nem sérül-e a halózati pákábel. A készüléket csak a megfelelo üzembe helyezest követően kapcsolja be.

A rugalmas kivezetotomlo lehetové teszi, hogy a legkondacionlót az ablaktól vagy ajtotol 23-67"(60-170 cm) távolságra helyezze el. A kiegészító fútovel rendelkező berendezest gyulékony felületektól legalább 100 cm-re kell elhelyezni.
-! Ne muködtesse a legkondicionesalot nedves helyiségben, peldául furdószobában vagy mosókonyhában.
A keszülék mozgatása elött húzza ki a tákábelt.

ELEKTROMOS ÁRAMMAL KAPCSOLATOS FIGYELMEZTETÉSEK

A tapellatásnak a keszülék specialis áramköreinek megfelelo névleges feszültseggel kell rendelkeznie. A tapkabel atmérojének meg kell feelnie a követelmenyeknek.
A keszüléknek a dugasz kihúzásával levalaszthatónak kell lennie az elektromos halózatról. A keszüléket az adott ország biztonsági elóirásainak megfeleloen foldelni kell.
Javasolt késleltetőbiztositékot vagy áramköri megszakító használni. Minden gezetekezésnek meg kell feelnie a helyi és az adott országban érvényes elektromos szabályozásnak, és azt képesitet villanyszerelőnek kell kialakitania.
-! Ne használjon hosszabbitôt, elosztôt vagy adaptert. Beszerelés után az elektramos alkatrészeknek hozzáférhetitetnennek kell lenniúk a felhasználó számára. Ne használja a készüléket mezítláb, és ne nyúljon hozza nedves kézzel. Ne használja a készüléket, ha a pátkábel vagy a csatlakozódugó sérult, illetve ha a készülék nem muködik megfeleloen, megserült vagy leejtéttek.
Ha a halózati kabel megsérul, az áramütes kockázatának elkerülse érdekében a gyártóval, annak szervizképviselöjével vagy egy hasonloan képzett szakemberrel kel egy ugyanolyan kabelre kicserétetni.
Győződjön meg arról, hogy a bödelés biztonságos, és hogy a bödlövezétéket szakember csatlakoztatta az épület specialis bödlörendszeréhez. A berendezest elektromosszivárgás-vedókapcsolóval és egy megfelelo kapacitásu kiegészító áramköri megszakítóval kell ellatni. Az áramköri megszakítónak magneses és termikus kioldófunkcióval is rendelkeznie kell, ezzelbiztos—itva a védelmet rovidzárlat és tülterhelés eseten.

Modell 9K és 12K
Az áramköri megszakító szükséges kapacitása 16 A	(Biztosíték típusa: 9k A+ HP,T3.15A/250 VAC; egyéb,T5A/250 VAC)

TISZTITÁS ES KARBANTARTÁS

FIGYELEM: Barmilyen karbantartasi muvelet elott gyozodjon meg arrol, hogy a keszuleket kikapcsolta es kihuzta a konnektorból. Az aramutés elkerülse erdekében soha ne hasznaljon goznyomással muködö tiszitokszuleket.

A CSOMAGOLÓANYAGOK HULLADEKKEZELÉSE

• A csomagolóanyag 100%-ban ujrahasznosithato, és el van látva az ujrahasznositas jelével. A csomagolás egyes részeinek hulladékzelését megfeleloen, a hulladékok artilmatlanitársa vonatkozó helyi rendelkezesek szerint kell évegezni.

HÁZTARTASI GÉPEK HULLADEKKÉNT TÖRTENÖ ELHELYEZÉSE

Ez a keszülek ujrahasnosithato vagy ujrafelhasznalhato anyagok felhasnálasával keszült. Leselejtze sékor a helyi hulladékelhelyezési szabályokkal összhangban járjon el. Az elektromos háztartási keszülékek kezelésere, hasznosítására és ujrafeldolgozására vonatkozo további informaciókert forduljon az iltekes helyi hatósághoz, a haztartási hulladékok begyüjtését vegő vallalathoz vagy az üzlethez, ahol a keszüléket vásárolta. Ez a keszülek az elektromos és elektronikus berendezések hulladékairól szoló 2012/19/EU irányelv szerinti jelósekkel rendelkezik. A hulladékka vát termek szabályszerüelhelyezével On segit elkerünlà környezettel és az emperi egészseggel capcsolatos negativ kovetkezményeket.

A terméken vagy a kíserő dokumentumokon találhato —jel azt jelzi, hogy a készüléket nem szabad háztartási hulladékkent kezelni, hanem az elektromos és elektronikai készülékeknek megfelelo gyühtóhelyen kell leadni.

MEGFELELOSEGI NYILATKOZAT

• A hútǒgáz egy legmenteşen zárt rendszeren (R290, GWP 3) belül található. Részletes informáciot az adattablán talál.

A keszüléken latható szimbólumok magyarázata.

Caution, risk of fire	VIGYÁZAT	Ez a szimbólum azt jelzi, hogy a készülék éghető hütǒközeget használ. A hütǒközeg szivárgása esétén külso gyújtóffrás jelenlétében tűzveszélyaland fenn
	FIGYELEM	Ez a szimbólum azt jelzi, hogy a használati utmutatóf figyelmesen tanulmányozni kell
	FIGYELEM	Ez a szimbólum azt jelzi, hogy a berendezést szervizes szakembernek kell kezelnie az üzembe helyezési utmutató utasításai alapján
	FIGYELEM	Ez a szimbólum azt jelzi, hogy informáciorhêtő el (például a használati vagy az üzembe helyezési utmutató)

BIZTONSAGI UTASITÁSOK A SPECIALIS HUTÖKÖZEGGEL RENDELKEZÖ BERENDEZÉSEK SZERVIZELESEHEZ

• Az üzembe helyezéssel, a szervizeléssel, a karbantartással és a javítási modszerekkkel kapcsolatos részletes információrt tõltse le a teljes utmutatót a docs.whirlpool.eu webhelyröl.
  A kiolvasztasi folyamat felgyorsitasahoz es a tiszitashozCsak a gyarto altal javasolt eszkozket hasznalja.
  A keszüléket jol szellozó helyen kei tárolni, ahol a helyiség mérete megfelel a muvelethez megadott értékeknek. A helyiségben nem lehet folyamatosan üemeló gyújtoforras (pédául nyilt láng, muködó gazüzemü berendezés vagy muködó elektramos fútōberendezés).
• Ne karcolja és ne égesse meg. Vegye figyelerme, hogy a hútőkögegeknek nem minden esetben van szaguk.

A hütokörn dolgozó vagy abba behatoló minded személynek rendelkeznie kell érvényes, az iparág által akkreditált ertékelő hatóságtól szármaszo igazolással arra vonatkozoan, hogy az iparág által elismert ertékelő specifikaciónak megfeleloen rendelkeznek a hütokögek biztonságos kezelésere vonatkozó ismeretekkel. A berendezés szervizelésétCsak a gyartó által javasolt módon szabad végezni. A masik szakképzett személy segitségét igenylo karbantartás és javítasi munkákat éghető hütoközeg hasznalataban jártas személy felügyelete alatt kell végezni. A berendezest 14.5m^2 -nel nagyobb alapterületu helyiségben kell üzembe helyezni, üzemeltetni és tárolni. A csövezetekeket 14.5m^2 -nel nagyobb helyiségben kell kialakitani.

A csóvezetékeknek meg kell feleniük az adott ország gázra vonatkozo szabályozásanak.

A hütokozeg maximalis toltesi mennyisége 0,3kg

Ha a holland anyas csatlakozásokat ujra felhasználja, a kiperemezzett részt ujra ki kell alakitani.

1. Az éghetó hütoközeget tartalmazó berendezésk szallitásat a szallitasi szabályozásoknak megfeleloen kell végezni.
2. A berendezés jelekkel történő megjelösesének meg kell feelnie a helyi szabályozásnak.
3. Az eghető hütőközeget hasznaló berendezések ártalmatlanítása során be kell tartani a helyi szabályozásokat.
4. A berendezés tárolásakor be kell tartani a gyartóutasításait.

BIZTONSÁGILUTASITÁSOK

1. A becsomagolt (nem értékesitett) berendezés tárolása: a tárolási védócsomagolást úgy kell felhelyezni, hogy az abban található berendezés mechanikai sérülèse ne okozhassa a feltolöttt hútoközeg szivárgasát. Az egy helyiségben tárolható berendezések maximális számát a helyi szabályozás határozza meg.

2. A szervizeléssel kapcsolatos informação.

6-1. A terület Ellenörzese

Mielott elkezdene dolgozni az éghetô hütoközeget tartalmazó rendszeren, biztonsági Ellenörzeseket kell végeznie a gyulladas kockázatanak minimalizálasa erdekében. A hütorendszer javitásakor a rendszeren vegzett munka megkezdéselott elkell végezni az alábbi övintézkedeseket.

6-2. A munkavégzes folyamata

A munkát Ellenörzöttt körülmenyek kozöttt kell végezni annak érdekében, hogy a munkavégzés során a lehető legkevesebb éghető gaz vagy goź legyen jelen.

6-3. Altalanos munkaterület

A karbantartást vegzó személyeket és a területen dolgozó más személyeket tajekoztatni kell az elvegezní kivist munka jellegéról. A munkat nem szabad tulságosan szuk terben vegezni.

6-4. Hütóközeg jelenlétének Ellenörzese

A területet a munkavégzés megkezdéselottéskozen megfelelo hutokozeg-érékelövel Ellenorizni kell annak erdekében, hogy a munkat vegzonek tudomása legyen a potenciálan gyulekony környezetról. Gyózódjön meg arról, hogy a használt szivargasérékelo berendezés megfelelo éghetó hutokozeghez való hasznalatra, vagyis hogy megfelelo tomités miatt vagyeredendoen szikramentes.

6-5. Túzoltó keszülék jelenléte

Ha a hútōberendezésen vagy barmely alkatrészen nagy hóvel jaró munkát kell végeznie, kéznél kell lennie megfelelo tuzoltó keszüléknek. A toltési terület mellett alljon rendelkezsre száraz poros vagy CO2-os tuzoltó keszülék.

6-6.Gyujtoforras hianya

Ha a munkát oyan hütörendszeren kell végezni, amelyben jelenleg éghetó hütokozeget tartalmazó csövezéték is talalható, illetve korabban talalható volt, a munkát végzó személy nem használhat gyújtóffrást oyan modon, hogy az esetleg tuzet vagy robbanast eredményezzen. Minden lehetséges gyújtóffrást (pédául égo cigaretta) megfeleloen távol kell tartani az üzembe helyezés, a javitás, az eltávolítas vagy az artilmatlanítas helyétól, ha annak során éghetó hütoközeg juthat a környező terbe. A munkavégzés megkezdés elött a berendezés körüli területet fel kell mérnì, hogy ne álljon fenn égésveszély vagy gyulladás kockázata. Ki kelli helyezni a „Tilos a dohányzás" tablát.

6-7. Szelloztetett terület

Mielott behatol a rendszerbe, vagy barmilyen, magas hómér séklettel jaró munkát vegez, győzódjön meg arról, hogy a terület nyitott vagy megfeleloen szellőzik. A szellőztétés mértékét a munkavégzés során is fenn kell tartani. A szellőztétésnek biztonságosan el kelli oszlatnia a kiszabadult hútőközeget, és a legjobb, ha azt kijuttatja a legkorbe.

6-8. A hütöberendezs Ellenörzese

Elektronikus alkatrészek cseréjekor azoknak meg kell feleniük a célnak és az adott specifikaciónak. Minden esetben kovetni kell a gyartó karbantartási és szervizelési utmutatasait. Ha kétsegei vannak, hivja segitségert a gyartó műszaki részlegét. Éghető hütőközeget hasznaló berendezés üzembe helyezesekor az alábbi Ellenőrzeseket kell elvegezni:

BIZTONSÁGILUTASITÁSOK

• A hütokozeg tényleges feltoltött mennyisége megfelel-e azon helyiség méretének, amelyben a hütokozeget tartalmazó alkatrészeket üzembe helyzik;
• A szelloztetóberendezés és annak kivezetései megfeleloen muködnek-e és nincsenek-e eltorlaszolva;
• Ha kozvett hütokört használ, a masodlagos körben ellenőrizni kell, hogy nincs-e jelen hütoközeq;
• A berendezés jelölése továbbra is láthato és olvasható-e. A nem olvasható jelöléseket és jeleket javitani kell;
• A hütócsövek és azok alkatrészei oyan helyzetben vannak-e beszerelve, ahol valószinüleg nincsenek kiteve a hütóközeget tartalmazó alkatrészeket korrodáló anyagnak, kíveve azokat az alkatrészeket, amelyekeredendöen korrozióalló anyagból készültek vagy megfelelo korrozióvedelemmel vannak elláta.

6-9. Az elektromos eszkozk Ellenorzese

Az elektramos berendezésk javitása és karbantartása elött biztonsági Ellenőrsezeket kell végezní, és meg kell vizsgálni az alkatrészeket. Ha a biztonságot érintó hiba tapasztalhato, a tapellátást nem szabad csatlakoztatni a köröz, amig a hibat kielegítóen el nem haritották. Ha a hiba nem javitható ki azonnal, de az üzemeltétest folytati ni kell, megfelelo ideiglenes megoldást kell használni. Ezt jelenteni kell a berendezés tulajdonosának minded alkatrész megemlítésével. A kezdeti biztonsági Ellenőrzesnek az alábbiakra kell kiterjednie:
- A kondenzátorok le vannak-e merülve: ezt aBiztonság szem elott tartásával, szikrázás lehetósegének elkerülésével kell Ellenőrizni;
- A rendszer tõltesekor, visszanyerésekor és ürîtesekor nincs-e szabadon lévo, áram alatt lévo elektrmos alkatrész yágy gezeték;
- A földkötes folytonos-e.

7. A zárt alkatrészek javítasa

A zárt alkatrészek javitásakor a keszülék zárt pápellátásanak levalasztása elótt a szervizeles során le kell valasztani a javitani kívant berendezés minded elektramos csatlakozásat, majd a legkritikusabb ponton állandó szivargasérzékelést kell végezni a potenciálisan veszélyes helyzetek felismerése érdekében. Az alábbiakra kūlönösen nagy figyelmet kell forditani az elektramos alkatrészeken való munkavégzéskor. A haz nincs-e a védelmi szintet érintó modon módosítva. Ide tartozik a kábelek serulése, a csatlakozások tól nagy száma, nem azeredeti specifikaciónak megfelelo csatlakozók, a tomitések serulése, a tomszelencék helytelen elhelysezese stb.

Győzódlón meg arról, hogy a berendezés megfeleloén van rögzítve. Ellenőrizze, hogy a tòmtések vagy a tomitóanyagok nem roncsolódtak-e olyan mertékben, hogy már nem tudják megakadályozni a gyúlékony anyagok bejutásat. A cserealkatrészeknek meg kell feelniük a gyártó specifikációnak.

MEGJEGYZES:

A szilikontomités csokkenthetiBizonyos tipusu szivargaserzekelboberendezesek hatekonysagat. Azeredendo benztonsagos alkatreszeket nem kell szigetelnia munkavegzes elott.

8. Az eredendoenBiztonsagos alkatreszek javitasa

A körreCsak akkor alkalmazzon folyamatos induktiv vagy kapacitasterhelést, ha meggyózódott arról, hogy az nem haladja meg a használt berendezes esetében engedélyezett feszültseget és aramerósséget. AzeredendöenBiztonságos alkatrésztípus az egyetlen, amelyen muködés közben, éghető környezet jelenlétében munkat végeshet. A tesztberendezesnek a megfelelo minősítésell kell rendelkeznie. Az alkatrészeket csak a gyartó altal megadottra cserélje. Ha mas

BIZTONSÁGILUTASITÁSOK

alkatrészt használ, szivárgás történhet, és a hútközeggel teli környezet meggyulladhat.

9. Kábelezés

Ellenorizze, hovy a kábelek nem lesznek-e kitéve kopásnak, korroziónak, tul nagy nyomásnak, raskódásnak, éles széleknek vagy barmilyen más kedvezótlen kornyezeti hatásnak. Az ellenorzsnek figyelembe kell vennie az idő mulásanak hatásait és peldául a kompresszorból vagy a ventilatorból eredő folyamatos raskódást.

10. Az éghetó hütöközegek érzékelése

A hütőközeg szivárgásanak kereséséhez és érkekelsesehz semmilyen korulmények közott nem használható potenciális gyújtóforrás. Nem használható halidlámpa (vagy barmilyen más, nyílt lángot használó érkekelő).

10. A szivargas érzekelési modjai

Az alábbi szivárgásérékelési mośdzerek elfogadottnak tekinhetők éghető hútólkozeget tartalmazó rendszerek eséténye:

• Az éghető hütőkögegek érzekeléséhez elektronikus szivárgásérékelőt kell használni, de előfordulhat, hogy annak érzekenysége nem megfelelo, vagy úrakalibrálast igényel (az érzekelőberendezest hütőkösegmentes helyen kell kalibrálni).

• Győzódlón meg arról, hogy az érzekelő nem potenciális gyújtoffrás, és megfelelo a használt hútőkögeghez.

• A szivargaszékelö berendezést a hütokozeg also tuzveszelyességi szintje ertékenek százalekában kell beallitani, kalibralni kell a hasznalt hütokozegre, és meg kell erösitieni a gáz megfelelo százalekos ertékét (legfeljebb 25%).

• A szivárgásérékek o folyadékok a legtöbb hútőközeghez használatók, de a klórtartalmú tiszítószerek használatát kerülni kell, mert a klór reakcióba léphet a hútőközeggel, és korrodálhatja a réz csóvezétékeket.

• Ha szivargast talal, minded nyilt langot el kell tavolitani vagy el kell oltani.

• Ha olyan hütokozeg-szivargast talal, amely forrasztast tesz szükségessé, az összes hütokozget el kell tavolitani a rendszerból, vagy (lezárószelepekkel) el kell szigetelni azt a rendszer szivargastól tavoli helyén.

11. Eltavolitas es kiurités

• Amikor javitás célából - vagy barmilyen más célából - behatol a hútókörbe, a hagyományos eljárósokat kell alkalmaznia. Fontos azonban, hogy a legjobb gyakorlatot kövesse, mert a gyúlékonyságra ügyelni kell.

Az alabbi eljarast kell kovetni:

Hutokozeg eltavolitasa;
- A kör átöblítése inert gázzal;
-Kiurités;
- Ismetelt atöblités inert gázzzal;
- A kör megnyitása vágással vagy forrasztással.

A feltoltt hutokozget a megfelelo visszanyero hengereke bell atttolteni. A rendszert ezutan ki kell uriteni oxigenmentes nitrogennel a berendezes biztonsagossa tetele erdekében, eghetohutokozeg hasznalatahoz. Elofordulhat, hogy az eljarast tobbszor meg kell ismetelni. A munkahoz nem hasznalhat suritett levegot vagy oxigent. A kiuriteshez a feltoltest addig kell vegezni, amig el nom eria munkavegzesi nyomast, ezutan ki kell engedni a kornyezetbe, vegul le kell engedni vakuumig. Ezt az eljarast addig kell ismetelni, amig már nincs tobb hutokozeg a rendszerben. A vgsfo feltoltteskor a munkavegzeshez a rendszert a legkori nyomas

BIZTONSÁGILUTASITÁSOK

elérésieig kell szelloztetni. Ez a muvelet elengedhetetlen, ha a csövezétéken forrasztast kell végezni. Győzódjön meg arról, hogy a vákuumpupa kivezetese nincs potenciális gyújtoforrás kölében, és a rendszerben vákuum van oxigenmentedes nitrogennel és folyamatos szelloźessel.

12. Feltoltési eljárások

A hagyományos feltöltési eljárások mellett az alábbiaknak is meg kell feleni:

• Győzódjön meg arról, hogy a feltöltőberendezs használatakora különbozo hútóközegek nem szennyezik egymást.
• A tomlóknek vagy gezétékeknek a lehető legrovidebbnek kell lenniuk a bennük lévo hútkožeg mennyiségénékminimalizálasa erdekében.
• A hengereket az utasításoknak megfelelo pozicióban kell tartani.
• Mielott a rendszert feltolti hütokozeggel, ellenorizze, hogy a hütorendszer foldelve van-e.
• Amikor a feltoltés kesz, címkézze fel a rendszert (ha meg nem;tette meg).
• Rendkivuli gondossaggal jarjon el, hogy ne toltse tul a hutorendsztert. A rendszert az ujratoltés elott oxigenmentes nitrogennel nyomastesznek kell alavetni.

A rendszeren a feltoltés befejezése után, de az üzembe helyezés elott szivárgási tesztet kell végezni.

A helyszín elhagyása elött ismét Ellenőrizni kell a szivárgást.

13. Leszerelés

A muvelet végrehajtásához elengedhetlenül fontos, hogy a technikus teljesen ismerje a berendezést annak minded részletevel együtt. Jvasolt bevát gyakorlat az összes hütoközegBiztonságos visszanyerése. A feladat elvégzese elott olaj-és hütoközegmintat kell venni arra az esetre, ha a vissanyert hütoközeg ujrafelhasznalása elott elemzest kellene végezni. A feladat megkezdéséhez elengedhetlenül fontos elektromos áram.

a. Ismerje meg a berendezest es annak mukodset.
b. A rendszert elektrmosan szigetelje el.
c. A muvelet elott gyrozodjon meg az alabbiakrol:

• A mechanikai kezelöberendezs rendelkezésre all a hütóközeghengerek kezeléséhez, ha szükséges;

• Rendelkezésre all minded személy védöfelszerelés, és azokat megfeleloen használják;

• A visszanyeresi folyamatot egy hozaertő személy folyamatosan felügyeli;

• A visszanyerő berendezés és a hengerek megfelelnek a vonatkozo szabványoknak.

d. Ha lehetséges, szivattyuzza le a hutorendsztert.

e. Ha a vakuum elerese nem lehetséges, alkalmazzon elosztót, hogy a hütokozeg a rendszer többi részéból is eltávolithato legyen.

f. A visszanyeres elott gyrozodjon meg arrol, hogy a henger a merlegen talalhato.

g. Inditsa el a visszanyero berendezest, es mukodtesse azt az utasitasoknak megfeleloen.

h. A hengereket ne toltse tul. (Legfeljebb a terfogat 80% -aig toltheto fel folyadekkal.)

i. Ideiglenesen se haladja meg a henger maximalis munkanyomásat.

j. Ha a hengereket megfeleloen feltoltotte, es a folyamat befejezodott, a hengereket es a berendezest azonnal tavolitsa el a helyszinrol, es zarja el a berendezes osszes elszigetel'o szelepét.

k. A visszanyert hütőközegCsak akkor toltheto be masik hütorendszerbe, ha azt előzoleg megtiszítjá és Ellenőrzi.

14. Címkezés

A berendezésen el kell helyezni egy cimkét, amelyen szerepel, hogy leszerelték és a

BIZTONSÁGILUTASITÁSOK

hütőközeget kiüritettek. A címkét datummal kell ellatni és alá kell irni. Győződjön meg arról, hogy a berendezésen címkék vannak azzal az informácioval, hogy a berendezés éghető hütőközeget tartalmaz.

15. Visszanyeres

Amikor a hütoközeget szervizeles vagy leszerelés miatt eltávolítja a rendszerból, javasolt bevát gyakorlat, hogy az összes hütoközeget biztonságosan távolítsa el. A hütoközeg hengerekbe való athelysezekor ügyeljen arra, hogy csak a megfelelo hütoközeg-visszanyeresi hengereket használja. Győzódjön meg arról, hogy a rendszer teljes fellettött hütoközeg-mennyiségének megfelelo számú henger all rendelkezésre. Minden használandó henger ki van jelölve a visszanyert hütoközeghez, és szerepel rajta a hütoközeg címkéje (vagyis specialis hengerek allnak rendelkezésre a hütoközeg visszanyereséhez). A hengereket el kell latni nyomásckentó szeleppel és kapcsolódolezárószeleppel megfelelo munkavégzési sorrendben. Az üres visszanyerő hengerek ki vannak uritve, és ha lehetséges, le vannak hütve a visszanyeres elott. A visszanyerő berendezésnek jo allapotban kell lennie a berendezésre vonatkozo utasítások betartásával (amelynek kéznél kell lennie), és alkalmasnak kell lennie

eghető hütőkögegek visszanyeresére. Rendelkezésre kell állniuk továbbá kalibralt súlymérlegeknek, és azoknak jo allapotban kell lenniük. A tomlóknek szivargásmentes levalasztoctsatlakozóval kell rendelkezniük és jo allapotúnak kell lenniük. A visszanyerő berendezés hasznalata elött ellenorizze, hogy annak allapota kielegítő-e, megfeleloen karban volt-e tartva, és hogy

minden kapcsolodó elektromos alkatrész el van-e zárva annak érdekében, hogy hütokozeg kiszabadulása esétén ne történhessen gyulladas. Ha kétsegei vannak, kéje a gyartó segitségét. A visszanyert hütoközeget a megfelelo visszanyerö hengerben vissza kell juttatni a beszällitónak, és ki kell tolteni a megfelelo hulladékszállitasi nyomtatványt. A hütoközeget ne keverje a visszanyerö egységekben, kulönosen ne a hengerekben. Ha kompresszort vagy kompresszorolajat kell eltávolitania, ügyeljen arra, hogy azt elfogadható mertékben urítse ki, igy biztosítva, hogy a kenőanyagban ne maradhasson éghetó hütoközeg. A kiürítest a kompresszor beszällitónak történó visszajuttatása elöttt kell elvegezni. A folyamat csak a kompresszortest elektromos melegitésével gyorsithato fel. Amikor egy rendszerból olajat ereszt le, aztBiztonságosan vegezze. A legkondicciónaló athelysezesekor és mozgatasakor kéje tapasztlst szerviztechnikus tanácsát a berendezés levalasztásával és ismetelt üzembe helysezével kapcsolatban. Semmilyen más elektronikai berendezest vagy háztartasi tárgyat ne helyezzen abeltéri vagy a kultéri egység alá. Az egységból csepego kondenzációs folyadék megnedvesitheti azt, és igy a berendezés károsodhat vagy nem megfeleloen muködhet. A szellózonyilásokat semmivel ne torlaszolja el. A berendezest jól szellozó helyen kell tárolni, ahol a helyiség méretemegfelel

a muvelethez megadott ertékeknek. A berendezést oyan helyiségben kell tárolni, ahol nincs folyamatosan üzemelǒ nyǐlt láng (pěldául mūködo gázüzemú berendezés) és gyújtóforrás (pěldául mūködo elektramos fūtǒberendezés). Üjrafelhasználható mechanikus csatlakozó és meggyulladt illesztés használata nem engedélyezett.

A légkondicionaló használatának megkezdésé

POWER

1. Nyomja meg a bekapcsologombot a berendezes elinditasahoz vagy leallitasahoz.
2. Nyomja meg az üzemmod gombat a mukodesi mod kivalasztasyhoz, sorrendben: hutes, szaritas, ventilator es futes.
3. Ahomérséklet-szabályozó gomb megnyomásával beallithatja a kivist hômérskletet.
4. Nyomja meg a FAN (VENTILATOR) gombot a kivist ventilatorsebesseg kivalasztasahoz, sorrendben: nagy, kozepes es alacsony.

Szuro nullazasa

1. Ha ég a szúro nullázásának jelzófenye, vegye ki, tiszítsa meg, majd helyezze vissza a szúrot. Lásd., A legszúró tiszütása".
2. A legszurocereje utan nyomja meg, majd engedje fel a FILTER (SZURO) gombot. MEGJEGYZES: A ventilator 360 oranyi mukodeset kovtoen kigyullad a szuro jelzofenye.180 oran keresztol vagy a FILTER (SZURO) gomb megnyomasaig egve marad. 180 ora elteltivel automatikusan kikapcsol.

FONTOS MEGJEGYZES:

• Amikor a legkondicationalot a taphalozathoz csatlakoztatas utan eloször kapcsolja be, az 6th Sense modban fog mukodni.
• A legkondacionalo kijelzojen megjelenik a beallitott homerseklet.
  Keszleneti modban a képernyon a kornyezeti homerseklet lathato.
• Ha a legkondicationaló muködese kozben valt üzemmodot, a kompresszor az ujrainditas elott 3-5 percre leall.
  Ha eközben megnyom egy gombot, a kompresszortovábbi 3-5 perçig nem indul uyra.
• Hútesi és szárításmodban a kompresszor é a kondenzátor ventilatóra leall, amikor a helyiség homérseklete eleri a beallitott ertéket
• Csak ventilátor modban a hómér séklet NEM allitható be.
• Csak húto légkondicionaló esétében a fūtés NEM lehét séges.
• Az alabbi muködési modokCsak tavirányítóval allithatok be.

• Aramkimaradas eseten a legkondicionalo az aramellatas visszaallitasakor a korabbi beallitasokkal fog mukodni.
• Ha a berendezés VALÖSZÍNÜTLENÜL MAGAS PÁRATARTALMU környezetben muködik, a berendezésen belüli tartályban viz gyúlik fel. Amikor a tartály megtelik, a legkondicionaló leall, és a kijelzón az „E5" felirat jelenik meg, jelezve, hogy a belso tartályt ki kell üriteni. A berendezés hatulján van egy muanyag csö. Mozgassa a berendezest egy biztonságos helyre, és eressze le a muanyag csövet a viz kiürítéséhez.

Az elementk behelyezése a távirányítóba

1. Az elementartó fedelének eltávolításához helyezzen be egy tût, ovatosan nyomja le a fedelet, és tolja a nyil irányába (lásd a lenti ábrát).
2. Helyezzen a rekeszbe 2 AAA element (1,5 V). Ügyeljenarra, hogy a_ + ·s es a_ -polaritas megfelelo legyen.
3. Zárja be a távirányíto elementartójának fedelét.

A tavirányítő elő beállitásá

Amikor a taviranyitoban elemet cserel, a taviranyito hoszivattyu üzemmodra all. A hoszivattyus legkondacionalo taviranyitojaval a csak hutolegkondacionalo modellek szabalyozhatok.
A tavirányítóval legfeljebb 7 m-es tívolságból muködtethető a légkondicionesaló.

A távirányító használata a berendezés vezérleséhez

A berendezes taviranyitóval tortenüzemeltetehez iranyitsa a taviranyitót a belteri egysegen talalhato vevöeszköre a veteli érzekenysegbiztositasához.
- Amikor a távirányító uzenetet kuld, szimbólum 1 masodpercig villog. Az uzenet fogadásakor a berendezés hangjelzést ad.

Megjegyzés: kovesse a légkondionicálomuködtétéshez kapott távirányitónak megfeleloutasításokat.

A gombok funkciojanak leirasa

1. BE-ES KIKAPCSOLO GOMB

A gomb megnyomásával elindithato és/vagy leallithato a berendezés.

2. MODE (ÜZEMMOD) GOMB

A mukodesi mod kivalasztasara szolgal.

3. FAN (VENTILATOR) GOMB

A ventilator sebességénék beallitására szolgá a kōvetkezǒ sorrendben: automatikus, nagy, kozepes és alacsony.

4-5. TEMPERATURE (HOMERSEKLET) GOMB

A szoba hómérskletének kivalasztára szolgál. Idzitó üzemmodban és a valós idejú ora esetében az ido beallitására szolgál.

6. 6th SENSE GOMB

Beallitja vagy megszakitja a 6th Sense mukodesét. Ebben a modban a homérsekletet és a ventilatorsebességet a készülék automatikusan allitja be a helyiség tenyleges homérseklete alapján.

7. SWING (LENGÉS) GOMB

Leallitja vagy elinditja a vizszintes beallito lamella lengését, es beallitja a legaramlás kivistfel/le iranyat.

8. SLEEP (ALVAS) GOMB

1) Ha roviden megnyomja, azzal beallitja vagy megszakitja az Alvas modot. Az Alvas mod Hutes, Futes es Szaritas mukodesi modban allithato be, es komfortosabb kornyezetetBiztosit alvashoz.
2) Ha hosszan (3 masodpercig) megnyomja, be-, illetve kikapcsolja a berendezes kijelzojenek vilagitatasat.

9. AROUND U (AZ ON KÖRNYEZETÉBEN) GOMB

Az Around U funkci oditasara es megszakitasara szolgal. Ha megnyomja ezt a gombot, a taviranyito a korulotte erzekelt tenyleges szobahomersekletet tovabbitja a belteri egysegnek, es a keszulek ennek a homserskletnek megfeleloen fog mukodni az On nagyobb kenyelme erdekuben.

10. TIMER (IDOZITO) GOMB

Az idozitobekapcsolasanak beallitasa es megszakitasa szolgal.

Az idozitokikapcsolasnak beallitasara es megszakitasa szolgal.

11. SILENT (CSENDES) GOMB

A csendes mukodes beallitasara es megszakitasara szolgal. Nyomja meg a Silent (Csendes) gombot a berendezes alacsony zajsintu mukodeshez, amely csendes es komfortos kornyezetet eredmenyez.

Megegyzes: extrem kornyezeti feltetelek mellett ideiglenesen a zaj enyhe novekedesét tapasztalhatja a komfortos hörmseklet gyors elere se miatt.

Szimbóolumok a távirányító kijelzöjén

Hutesjelzofenye

Szaritas jelzofenye

Csakventilatorjelzofeny

Futésjelzofenye

Automaticusventilatorsebesseg

Nagy ventilatorsebesség

Közepes ventilatorsebesseg

Alacsony ventilatorsebesseg

6 6th Sensejelzofenye
Alvas jelzofenyene
Around U (Az On kömyezetében) jelzöfény

Csendes uzemmod jelzofenye

Jelátvitel

BBh Beaillitott idzito megjelenitese

BB: Beaillittoh homerseklet megelenitese

Karbantartás

A legkondicionalo leeresztese

(Futesi modban csatlakoztassa a leeresztotomlot, maskulonben a berendezes leall a figyelmeztetesi szint eleresekor.)

1. Kapcsolja ki a keszüléket a be-/kikapcsoló gomb megnyomásával.
2. Huzza ki a legkondcionalot vagy valassza le a tapellatast.
3. Ovatosan es stabilan mozgassa a berendezest a leeresztesi helyre vagy kulterre a viz leeresztesehez. Ne mozditsa meg a berendezest, amig a vizet teljesen le neme resztette.
4. Távolítsa el a masodlagos leeresztódupó, és teljesen eressze le a vizet.
5. Az elsodleges leeresztotomlot tavolitsa el a rogzitokapocsbol. A leeresztotomlo dugojat vegye le az elsodleges leeresztotomlorol, es teljesen eressze la vizet.

MEGJEGYZÉS: Ha a légkondiconálot a hasznalat utan tárolni szerétné, olvassa el a „Tárolás hasznalat utan" címú részt.

1. Helyezze vissza a leeresztotomlo dugojat es a masodlagos leeresztu dugojat.
2. Az elsodleges leeresztotomlot helyezze vissza a roqzitokapocsa.
3. Hélyezze istém üzembé a légkondicionalát.
4. Dugja be a legkondacionalot vagy csatlakoztassa ismet a tapellatast.
5. Kapcsolja be a keszüléket a be-/kikapcsoló gomb meqnyomásával.

A legszuro tiszitatasa

1. Kapcsolja ki a keszüléket a be-/kikapcsolo gomb megnyomásával.
2. Nyissa ki a szuropanel ajtajat a legkondaciono hatuljan, es tayolitsa el.
   3.Vegye ki a legszurot a szuropanel ajtajabol.
3. Porszivóval tiszítsa meg a szürôt. Ha a szürǒ nagyon piszkos, mossa meg enyhe mosószeres meleg vizben.

MEGJEGYZÉS: A szúrot ne mossa mosogatógepben, és a mosáshoz ne használjon vegyi tiszítószert.

1. A viszahelyezes elott a legszurot teljesen szaritsa meg a maximalis hatekonysag erdekében.
2. Helyezze vissza a legszürrot a szüröpanel ajtajaba.
3. Helyezze vissza a szuropanel ajtajat.
4. Kapcsolja be a keszuleket a be-/kikapcsolo gomb megnyomásával.

A külso rész megtisztitasa

1. Húzza ki a légkondcionálót vagy valassza le a tapellátást.
2. Vegye ki a legszurot es kūlön tiszittsa meg. Lásd: "A legszürö tiszítása".
3. A legkondicionalo külso részét törölje le puha, nedves kendővel.
4. Dugja be a legkondicionalot vagy csatlakoztassa ismet a tapellatast.
5. Kapcsolja be a keszüléket a be-/kikapcsoló gomb megnyomásával.

A. Másodlagos leeresztó dugoja
B. Leeresztótmlo dugoja

A. Szuropanel ajtaja B. Legszuro

Tárolás használat után

1. Eressze le a vizet (lásd: „A légkondicionaló leeresztése")
   2.Mukodtesse a legkondcionalot korulbelul 12 oran keresztul annak kiszaritasahoz.
2. Húzza ki a légkondiconálot.
3. Távolítsa el a rugalmas kivezetötomlot, és tároljá a légkondicionalóval együtt tiszta, száraz helyen. Lásd: Üzembe helyezési utmutató".
4. Tavolitsa el az ablakszerelvenyt, es tárolja a légkondiconalóval együtt tiszta, szaraz helyen. Lásd: Üzembe helvezési utmutató".
5. Vegye ki a szürot és tiszítsa meg. Lásd: „A légszüró tiszítása".
6. Tisztftsa meg a legkondacionalo kullo reszét. Lásd: "A kullo rész megtisztitása".
7. Helyezze vissza a szurot.
8. Vegye ki az elementeket, és tároljá a távirányító à lékondicionalóval együtt tiszta, száraz helyen.

Az elementek artalmatlanitasa

A természeti erőforrások védelme és az anyagok ujrahasznositásanak elösegítese érdekében az elementek más típushulladékoktól külön gyüjtse, és a helyi, ingyenes elemgyüjtő rendszeren keresztül hasznositsa üjra.

Üzembe helyezési utmutató

Szerszámok és alkatrészek

Az üzembe helyezés megkezdéselott gyüjtse össze a szükségesszerszámokat

és alkatrészeket. Olvassa el es tartsa be az ebben a listában szerepló

szerszámokhoz kapott utasításokat.

1. Szükséges szerszámok
   Csillagcsavarhuzo
   Furesz
2. Vezeték nélkūl fúró és 1/8" -es szár
   Olló
   Ceruza
3. Mellekelt alkatreszek
   A vallalat helyi legkondcionalo üzembe helyezessehzcak egy tervetBiztosit. Lasd: Helyi legkondcionalo üzembe helyzese"

A helyiséggel kapcsolatos kovetelmények

MEGJEGYZESEK:

A rugalmas kivezetotmlo lehetovesz, hogy a legkondionalot az ablaktol vagy ajtotol 23 1/2" es 67" (60 cm es 170 cm) kozotti tavolsagra helyezze el. A kiegeszto futovel rendelkezo berendezest gyulekony felulektol legalabbb 100 cm-re kell elhelyezni.
A keszüléket oyan helyiségben kell üzembe helyezni, muködtetni és tárolni, amelynek alapterülete nagyobb, mint 14.5m^2 , es a belmagassága nagyobb, mint 2,2 m.
A helyi légkondicionalok egy helyiség adott részterületeinek kiegésztó hutsére szolgálnak.
- A megfelelo szellózs biztosítása érdekében a visszatero levego kivezetése és a fal vagy más párgy kozötti távolság legalabb 23 1/2" (60 cm) legyen.
Alegkivezetestne torlaszolja el.
A foldelt kivezeteshezBiztositson konnyhozzaferest.

Elektromos kovetelmenyek

• A helyi legkondionálot 220-240 V-os / 50 Hz-es, 20 amperesBiztositékkal ellatott, foldelt aljzathoz kell csatlakoztatni.
  Javasoltkésletetobiztositéketvagyaramkori megszakitot hasznalni.
• Minden gezetekezesnek meg kell feelnie a helyi es az adott orszagban érvenyes elektromos szabályozásnak, és azt képesített villanyszerelonek kell kialakitania. Ha barmilyen kerdese van, forduljon szakképzett villanyszerelohöz.

A halózati kabel használata:

A halózati kábelt csatlakoztassa egy foldelt aljzathoz.

MEGJEGYZESEK:

A seruult halozati kabelt nem szabad megavitani, hanem ki kell cserelni uj, a termek gyartojatol beszerzett kabelre.
Mukodesi homerseklet Hutes uzemmodban: 21^ - 35^ Mukodesi homerseklet Hutes uzemmodban: 7^ - 27^

A. Rugalmas kivezetócsö
B. Kivezetöadapter ablakhoz
C. Külso ciszoelem
D. Esóvedó
E. Belso csuszoelem

A részletes üzembe helyezési informaciókat toltse le az alábbi helyról: docs.whirlpool.eu

Az üzemelési problemákat gyakranapro dolgok okozzák, ezert mielott a szervizszolgálathoz fordul, tanulmányozza az alábbi tablázatot. Ezzel idôt és felesleges kölşégeket takarithat meg.

Problème Elemzés
A légkondicationalónemuködik	A hálózati pátkábel ki van húzva. Dugja be egy foldelt aljzatba. Lásd: „Elektromos követelmenyek".Egy háztartásiBiztositékkiégett, vagy azárarnköri megszakítókioldott. Cserélje ki abiztositékotvagy kapcsolja vissza a megszakítot. Lásd: „Elektromos követelmenyek".A BE/KI gombat nem nyomta meg. Nyomja meg az ON/OFF (BE/KI) gombat.A helyi aramellātás kimaradt. Várjon, amig az aramellātás visszaäll. Nem megfelelo kapatíasukéslettetettbiztositékotvagyárarnköri megszakítóhasznal. Cserélje ki megfelelo kapatíasukbisitzositékra vagy ararnköri megszakítóra. Lásd: „Elektromos követelmenyek".
A légkondicationalókiégeta biziostétékotvagy kioldja azáramköiremszakitós	Egy áramkorón tuliok berendezesthasznal.Húzza ki vagy helyezezte àz azonos körönmuködtetettberendzeseket.A légkondicationalóa kikapcsolástkövetöen tulihamarprobálajúirainiditani.A légkondicationalokikapcsolása utánvarjönlegalább3percig,majdazután inditsaújra.Uzemmodotvältott.A légkondicationalókikapcsolása utánvarjönlegalább3percig,majdazutáninditsaújra.
Ügy tünik,hogy a légkondicationaló tuliokat muködik	Nytiva van egy ajtovagy ablak?Az ajtokatés ablakokat tartsa csukva.Hütési modban:a légkondicationaló tulzsufolthelyiségben talalható,vagyahelyiségbenhötermelberendzékoghye helyisagaddottreszterületeinek kiegésztóhutséreszolgálnak.Nagyobbapacitásulégkondicationaloralethe tszükségahutendohelyiségmerététolfuggöen.Fütési modban:a légkondicationalónagyonhidehelyiségbenvan.A helyi légkondicationalokeghyehlyisagaddottreszterületeinek kiegésztóhutséreszolgálnak.Nagyobbapacitásulégkondicationaloralethe tszükségahutendohelyiségmerététolfuggöen.
A légkondicationalócsakeyrroidieig muködik, deahelyisagemn hül levagmelegszik fel	A beallitott homérsklet köl van a helyiség homérskletéhez.Csökkentse vagy novejabe beallitott homérskletet.Lásd:A muködési uzemmodokleírsa".
Hibakód jelenik meg	Ha a berendezés az E5 hibakódot jeleniti meg,a viztartálya megtelt,ezt le kell ereszteni a vizet,lásd"A légkondicationalóleeresztése".A leeresztés után használatja a berendezést.Ha a kijelzón az El/E2/E3/E6/E7/EA hibakód jelenik meg, forduljon az ügfélszolgálathoz.
A légkondicationalómuködik, de nhemhutvagy nemfut	A szüro pisczkos,vagy valamilyen anyag eltömitette.Tiszütsa meg a szürot.A légkivezetés el van torlaszova.Tiszütsa meg a légkivezetést.A beallitott homérsklet nem kompatibilis.Hütési modban:a beallitott homérsklet tuli magas.Csökkentse a beallitott homérskletet.Fütési modban:a beallitott homérsklet tuli alacsony.Novelje a beallitott homérskletet
A légkondicationalótul Sokszor kapcsol beéski	A légkondicationalónmegelelókapacitásua helyiséghez.Ellenőrizable a helyi légkondicationalójának hütési vagy fütési kapacitásat. A helyi légkondicationalókghyehlyiségaddottreszterületeinek kiegésztóhutséresvaggéteczolgálnak.A szüro pisczkos,vagy valamilyen anyag eltömitette.Tiszütsa meg a szürot.Hütési modban tuli nagy hóvagvvedsség(fözesnyitott edenyben,zuhanyzó stb.) van jelena helyiségben.Ventilátorral szívja el a höl vagy a nedvessagetahelyiségból.A nap legforróbbreszbebɒrnasklónnem használatni hötermelōberendzést.Fütési modban a kornyezeti homséklet tuli magas.Ne használaja a légkondicationalófta kornyezeti homséklet tuli magas.A lamellák el vannak torlaszola. A légkondicationalót oylan helyen helyeze üzembé,ahol a lamellákat nem torlaszolga l fuggöny,roló,bútor stb.A külsohormésklet alacsonyabb 18°C-nal. Ne használaja a légkondicationalóhtuhtési modban,ha a külsohormésklet alacsonyabb 18°C-nal.

Megjegyzés: Ha a problema továbbra is fennáll, kapcsolja ki a berendezést és valassza le a tapellátásról, majd lépjen kapcsolatba a legközelebbi hivatalos Whirlpool szervizköz Ponttal. A berendezést ne probálja meg maga athelyezni, megjavítani, szétsernelni vagy modositani.

VEVOSZOLGÁLAT

Mielott az ügyfélszolgálatot hivná:

1. Probálkozzon meg a problema megoldásával a "Hibaelhárítas" címú részben szerepló leíras alapján.
2. A keszüléket kapcsolja ki, majd übra be, hogy lássa, fennáll-e meg a probléma.

Ha a fenti Ellenorzesek elvégzese után a hiba továbbra is fennàll, lépjen kapcsolatba az ügyfélszolgálattal.

Kerjuk, adja meg a kovetkezoket:

• a hiba rovid leirását;
• a légkondicionesó pontos modelljét;
• a szervizszámot (ez a szervizmatricán a „Service“ szó után szereplő szám, amely a belteri egység oldalan vagy aljan található).
• A szervizszám a garanciafüzetben is megtalalható;
• a teljes címet;
• a telefonszámát.

Ha javitás szükséges, lépjen kapcsolatba az ügyfélszolgállatt (eredeti tartalek alkatrészek használata és a megfelelo javitás garantált). Be kell mutatnia azeredeti szamlát.

A fenti elóirások betartásanak elmulasztása veszélyeztetheti a termek biztonságosságat és minőségét.

SERVICE

0000 000 0000

Megjegyzés: Ha a berendezés teljes utmutatójára van szüksége, azt letöltheti a webhelyröl az alábbi hivatkozáson: docs.whirlpool.eu a QR-kóddal

Whirlpool EMEA

Via Pisacane 1

20016PERO (MI)ITALY

VIKTIG MÄ LESES OG ETTERFØLGES

Použite napájaci elektricky kábel:

Zastréte napajác kabel do uzemnenej zásuvky.

POZNÁMKA:

• Pośkodeny napajaci kabel musi byt nahradeny novym napajacim kablom, ktory ziskate od vyrobcu, a nesmie sa opravovat.
• Pracovna teplota pre chladenie 21^ - 35^

Pracovna teploata pre vykurovanie 7^ - 27^
