MANUALE UTENTE PACB29HP WHIRLPOOL

Libretto di istruzioni

ITALIANO Istruzioni per l'uso Pagina 64

• Scaricare il manuale d'uso completo da docs.whirlpool.eu, oppure Telefonare al numero riportato sul libretto di garanzia.

• Prima di utilizzato l'apparecchio, leggere le seguenti norme di sicurezza. Conservarle per eventuali consulazioni successive.

• Questo manuale e l'apparecchio sono corredati da importanti avvertenze di sicurezza, da leggere e rispetto are sempre. Il fabbricante declina qualsi asi responsabilità che derivi alla mancata osservanza delle presenti istruzioni di sicurezza, da usi improprii dell'apparecchio o da errate impostazioni dei comandi.

• L'apparecchio utilizes un refrigerante infiammabile (R290), la carica massima di refrigerante è di circa 0,3 kg. L'apparecchio deve essere installato, utilizzato e immagazzinato in un locale con superficie maggiore di 14.5m^2 . L'altezza del locale deve essere maggiore di 2,2 m.

L'apparecchio è stato testato con valori di pressione statica esterna compresi tra 0.95 MPa - 1.05 MPa.

• Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Tenere i bambini di età inferioreagli 8 anni a debita distanza dall'apparecchio, a meno che non siano costamente sorvegliati. L'uso di questo apparecchio da parte di bambini di età superioreagli 8 anni, di persone con ridotte capacità fisiche, sensoriali o mentali o di persone sprovviste di esperienza e conoscenze adeguate è consentito solo con un'adeguata sorvegianza, o se tali persone siano state istruite sull'utilizzo sicuro dell'apparecchio e siano consapevoli dei rischi. Vietare ai bambini di giocare con l'apparecchio. Le operazioni di pulizia e manutenzione dell'apparecchio non devono essere sequite da bambini perché la sorvegianza di un adulto.

USO CONSENTITO

ATTENZIONE: l'apparecchio non è destinato ad essereMESSO in funzione mediante un interrottore esterno, come temporizzatori o sistemi di lavoro a distanza separati.
L'apparecchio è destinato all'uso domestico e ad applicazioni analoghe, quali: hotel e uffici.
L'apparecchio non è destinato all'uso professionale.
- Spagnere sempre il climatizzatore mediante il telecomando o con il tasto di accensione/spegnimento.

Non spegnerlo mediante l'interruttore di alimentazione o estaendo la spina.

Scollegare l'alimentazione elettrica se il climatizzatore deve restare inutilizzato per un lungo periodo o durante un temporale.

Per evitare il rischio di lesioni personali, non insere alcun oggetto nell'uscita dell'aria. Tenere le feritoie di ventilazione libero da oggetti che possano ostruirle.

INSTALLAZIONE

• Per evitare il rischio di lesioni personali, le operazioni di movimentazione e installazione dell'apparecchio devono essere eseguite da almeno due persone. Per le operazioni di disimballaggio e installazione utilizzare i guanti protettivi per non procurarsi tagli.
• Le operazioni di installazione, inclusi i collegamenti elettrici, e gli interventi di riparazione devono essere eseguita da personale qualificato nel rispetto delle norme elettriche nazionali.

Non riparare né sostituire alcuna parte dell'apparecchio, salvo i casi espressamente previsti nel manuale d'uso.

Tenere i bambini a distance dal luogo dell'installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto.

In caso di problemi, contattare il rivenditore o il Servizio Assistenza.

A installmente completata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.

Per evitare rischi di scosse elettriche, prima di procedere all'installazione scollegare completeness l'apparecchio alla rete elettrica.

Durante l'installazione, accertarsi che l'apparecchio non possa danneggiare il cavo di alimentazione e causareosi rischi di scosse elettriche. Attivare l'apparecchio solo dopo ave completato la procedura di installmente.

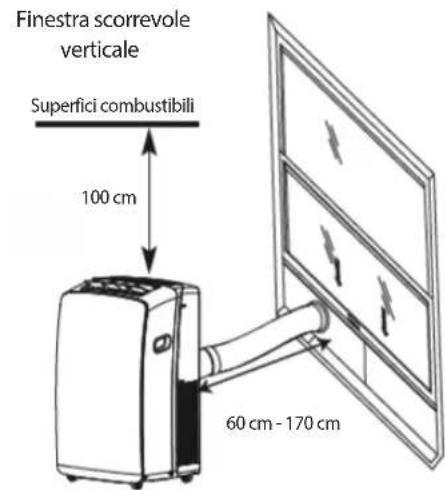

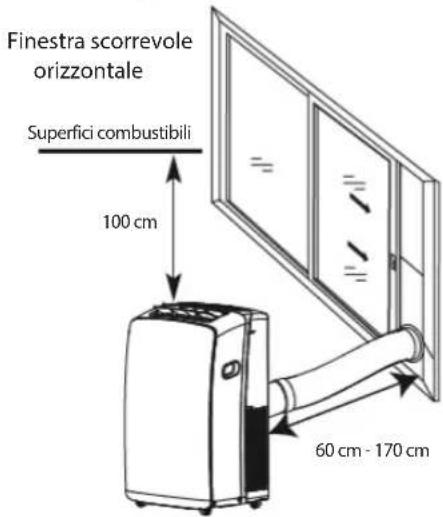

Il tubo di scarico flessibile consente di posizionare il climatizzatore a una distanza compresa tra 60 cm e 170 cm (23" e 67") alla porta o alla finestra. Gli appearecchi con funzione supplementare di riscaldamento devono essere tenuti ad almeno 100 cm di distanza da superfici combustibili.

Non azionare il condizionatore in un locale molto umido, come il bagno o il locale lavanderia.
Staccare il cavo di alimentazione prima di spostare l'apparecchio.

AVVERTENZE ELETTRICHE

• L'alimentazione elettrica deve essere della tensione nominale indicata nelle specifiche tecniche e realizzata con un circuito speciale per l'apparecchio. Il diametro del cavo di alimentazione deve essere conforme alle specifiche.
• Deve essere possibile scollegare l'apparecchio alla rete elettrica disinserendo la spina. L'apparecchio deve essereMESSO a terra in conformità allenorme di sicurezza elettrica nazionali.
• E consigliato l'uso di un fusabile o di un interrottore ritardato. Tutti i collegamenti devono essere conformi alle norme nazionali e locali sugli impianti elettrici e devono essere realizzati da un elettricista qualificato.
  Non utilizzato cavi di prolunga, prese multiple o adattatori. Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili. Non utilizzato l'apparecchio quando si è bagnati oppure a piedi nudi. Non accendere l'apparecchio se il cavo di alimentazione o la spina sono danneggiati, se si osservano anomiale di funzionamento o se l'apparecchio è caduto o è stato danneggiato.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno dello stesso tipo dal produttore, da un centro di assistenza autorizzato o da un technician qualificato per evitare situazioni di pericolò o rischi di scosse elettriche.
  Far realizzare la messa a terra da professionisti qualificati mediante un collegamento all'impiano di messa a terra dell'edificio. L'apparecchio deve essere dotato di un interrottore di protezione contro le dispersioni di corrente e di un interrottore ausiliario di capacità sufficiente. L'interruttore deve essere inoltre provvisto di una funzione di scatto magnetico e termico per garantire un'adeguata protezione in caso di cortocircuito e sovraccarico.

Modello 9K e 12K
Capacità interruptore 16 A (Tipo di fusabile: 9k A+ HP,T3.15A/250 Vca; Altri, T5A/250 Vca)

PULIZIA E MANUTENZIONE

AVERTENZA: Per evitare rischi di folgorazione, prima di qualsi asi intervento di manutenzione accertarsi che l'apparecchio sia spento e scollegato dall'alimentazione elettrica; non usare in nessun caso pulitrici a getto di vapore.

SMALTIMENTO DEL MATERIALE DI IMBALLAGGIO

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo. Le varie parti dell'imballaggio devono pertanto essere smaltite responsabilmente e in stretta osservanza delle norme stabilite dlare autorità locali.

SMALTIMENTO DEGLI ELETTRODOMESTIC

QQuesto prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Smaltire il prodotto rispettoando le normative locali in materia. Per ulteriori informazioni sul trattamento, il recupero e il ricolaggio degli elettrodomestici, contattare l'ufficio locale competente, il servizio di raccolta dei rifiuti domestici o il negazio presso il quale il prodotto è stato acquistato. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandosi che questo prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenir le consequences negative per l'ambiente e la salute.

Il symbolo sul prodotto o sulla documentazione di accompagnamento indica che questo apparecchio non deve essere smaltito come rifiuto domestico, bensi conferito presso un centro di raccolta preposto al ritiro delle apparecchiature elettriche ed elettroniche.

DICHIARAZIONE DI CONFORMITA

Il gas refrigerante è contentuto in un sistema sigillato ermeticamente (R290, GWP 3). Per informazioni dettagliate fare riferimento all'etichetta delle specifiche.

Spiegazione dei symboli visualizzati sul display.

Caution, risk of fire	AVVERTENZA	Questo symbolo indica che l'apparecchio usa un refrigerante inflammabile. La fuoriuscita del refrigerante e la sua esposizione a una sorgente di ignizione esterna possono creare rischi di incendio
	ATTENZIONE	Questo symbolo indica che è necessario leggere attendamente il manuale d'uso
	ATTENZIONE	Questo symbolo indica che le operazioni sull'apparecchio devono essere eseguite da un technician specializzato facendo riferimento al manuale di INSTALLazione
	ATTENZIONE	Questo symbolo indica che sono disponibili informazioni, ad esempio il manuale di funzionamento o il manuale di INSTALLazione

ISTRUZIONI DI SICUREZZA PER LA MANUTENZIONE DI APPARECCHI CON REFRIGERANTE SPECIFICO

• Per istruzioni dettagliate sulle procedure di installatione, assistenza, manutenzione e riparazione dell'apparecchio, scaricare il manuale completo da docs.whirlpool.eu.
• Non cercare di accelerare il processo di sbrinamento using dispositivi meccanici o altri mezzi diversi da quelli raccomandati dal fabbricante.
• L'apparecchio deve essere conservato in un locale adeguatamente ventilato le cui dimensioni corrispondano alle dimensioni specificate per il locale di funzionamento; privo di sorgenti di ignizione a funzionamento continuo (ad esempio fiamme libere, impianti a gas o impianti di riscaldamento elettrici).
• Non perforare né bruciare l'apparecchio. Tenere presente che i refrigeranti possono essere inodori.

Le persone incaricate di operare sul circuito refrigerante devono essere munite di una certificazione valida emessa da un ente di valutazione accreditato, che attesti la loro competenza nella manipolazione sicura dei refrigeranti nel rispetto delle specifiche di valutazione riconosciete nel settore. La manutenzione deve essere eseguita solo nel modo raccomandato dal produttore dell'apparecchio. Le operazioni di manutenzione e riparazione che richiedono l'assistenza di personale qualificato devono essere effettuate sotto la supervisione di un addetto competente nell'uso di refrigeranti infiammabili. L'apparecchio deve essere installato, utilizzato e immagazzinato in un locale con una superficie maggiore di 14.5m^2 . L'installazione delle tubazioni deve essere eseguita in un locale con una superficie maggiore di 14.5m^2 . Le tubazioni devono essere conformi alle norme nazionali sul gas. La carica di refrigerante massima èEDI a 0,3 kg. Se per l'installazione vengono riutilizzati i raccordi svasati più esistenti, la parte svasata deve essere realizzata a nuovo.

1. Il trasporto di apparecchiature contenti refrigeranti inflammabili deve essere conforme alle normative sul trasporto.

2. L'etichettatura delle apparecchiature mediante symboli deve essere conforme alle normative locali.

3. Lo smaltimento delle apparecchiature che utilizzato refrigeranti inflammabili deve essere conforme alle normative nazionali.
4. La conservazione di apparecchiature deve avvenire in conformità alle istruzioni del produttore.
5. Conservazione di apparecchiature imballate (non vendute): la protezione dell'imballaggio deve essere tale da impedire la perdita della carica di refrigerante in caso di danni meccanici all'apparecchio. Il numero massimo di apparecchi che è possibile immagazzinare dello stesso locale è stabilito dalle normative locali.
6. Informazioni sulla manutenzione.
   6-1 Verifiche dell'area

Prima di iniziare a lavorare su sistemi contenti refrigeranti inflammabili, sono necessari controlli di sicurezza per ridurre al minimo i rischi di incendio. Per la riparazione dei sistemi refrigeranti occorre osservare le seguenti precauzioni preliminari.

6-2 Procedure di lavoro

Il lavoro va eseguito secondo una procedura controllata, in modo da minimizzare il rischio di propaganda di gas o vapori inflammabili durante l'esecuzione del lavoro.

6-3 Area generale di lavoro

Tutto il personale di manutenzione e coloro che lavorano nella zona circostante devono essere istruiti sulla natura del lavoro svolto. Evitare di lavorare in spazi ristretti.

6-4 Verifica della presenza di refrigerante

L'area deve essere verificata con uno specifico rilevatore di refrigerante prima e durante gli interventi di manutenzione, affinché il technique possa essere informatato della presenza di atmospere potenzialmente inflammabili. Verificare che il dispositivo di rilevamento delle perdite utilizzato via idoneo all'uso con refrigeranti inflammabili, in particolare che non provochi scintille e sua adeguatamente sigillato o intrinsecamente sicuro.

6-5 Presenza di estintori

Prevedere la presenza di estintori adeguati nelle vicinanze in caso di interventi di manutenzione ad alte temperature sugli appearecchi refrigeranti o sui relativi componenti. Posizione are un estintore a polveri o a CO2 in prossimità dell'area di ricarica.

6-6 Assenza di fonti di ignizione

Quando gli interventi eseguiti sui sistemi refrigeranti comportano l'esposizione di tubi che contengono o hanno contentuto refrigeranti infiammabili, è assolutamente vietato utilizzato fonti di ignizione che possano creare rischi di incendio o esplosione.

Tutte le possibili fonti di ignizione, comprese le sigarette, devono essere tenute a debita distanza dal site di installation, riparazione, rimozione o smaltimento ove possa verificarsi una dispersione di refrigerante inflammabile. Prima di eseguire il lavoro, la zona circostante l'apparecchio deve essere verificata per accertare l'assenza di sostanze inflammabili o altri rischi di ignizione. Devono essere esposti cartelli di divieto di rumo.

6-7 Area ventilata

Prima di intervenire sul sistema o di svolgere qualsiasi operazione ad alte temperature, assicurarsi che la zona sia aperta o che sia adeguatamente ventilata. Dovr èssonere mantenuta un'adeguala ventilazioneanche durante l'esecuzione delle operazioni. La ventilazionedeve disperse in modo sicuro il refrigerante rilasciato e preferibilmente espellerlo esternamente nell'atmosfera.

6-8 Verifiche degli apparecchi refrigeranti

In caso di sostituzione dei componenti elettrici, scegliere parti di ricambio che siano idonee allo

scopo e conformi alle specifiche. Le procedure di manutenzione e assistenza devono essere sempre eseguite attenendosi alle istruzioni del produttore. In caso di dubbi, consultare il reparto tecnico del produttore. Per gli impianti che utilizzato refrigeranti inflammabili, verificare che:

• la carica effettiva di refrigerante via proporzionata alle dimensioni del locale in cui sono installati i componenti contenti refrigerante;
• gli appearecchi e le uscite di ventilazione funzionino adeguatamente e non siano ostrui;
• se è in uso un circuito di refrigerazione indiretto, controllare la presenza di refrigerante nel circuito secondario;
• i simboli presenti sugli appearecchi rimangano sempre visibili e leggibili. I simboli e leindicazioni illeggibili devono essere corretti;
• il tubo o i componenti refrigeranti siano installati in posizioni in cui è improbabile che vengano esposti a sostanze che possano corrodere i componenti contenti refrigerante, a meno che i componenti non siano fabbricati con materiali intrinsecamente resistenti alla corrosione o opportunamente protetti dagli agenti corrosivi.

6-9 Verifiche dei dispositivi elettrici

Le operazioni di riparazione e manutenzione dei componenti elettrici devono prevedere controlli di sicurezza iniziali e procedure di ispezione dei componenti. In caso di guasti che possano prompettere la sicurezza, non deve essere collegata nessuna alimentazione elettrica al circuito finché il guasto non sia stato riparato adeguatamente. Se il guasto non può essere riparato immediatamente ma è necessario mantenere il systema in funzione, occorre adottare una soluzione temporanea adeguata. Tale situazione deve essere segnalata al proprietario dell'apparecchio in modo che tutte le parti siano informate. Nell'ambito dei controlli di sicurezza iniziali, verificare che:

• i condensatori siano scarichi: esta verifica deve essere eseguita in condizioni di sicurezza per evitare la possibilità di scintille;
• i componenti e i cavi elettrici non siano esposti a tensioni durante la carica, la riparazione o lo spurgo del sistema;

• vi sua continuità di messa a terra.

• Riparazione dei componenti ermetici

Durante le riparazioni dei componenti ermetici, tutte le connessioni elettriche devono essere scollegate dall'apparecchio prima di rimuovere eventuali copertura elettriche sigillate; se è assolutamente necessario fornire energia elettrica all'apparecchio durante la manutenzione, occorre predisporre un rilevatore di perdite nel punto più critico che segnali le situazioni potenzialmente pericolose. Prestare particolare attenzione a quanto segue per garantire che, lavorando su componenti elettrici, la struttura esterna non sia alterata in modo tale da compromettere il livello di protezione. Controllare in particolare che non vi siano danni ai cavi, connessioni troppo numerose, connessioni terminali non conformi alle specifiche originali, danni alle guarnizioni, errori di installatione nei premistoppa e sono via.

Assicurarsi che il montaggio dell'apparecchio sia stabile e sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano degradati al punto da non servire più allo scopo di impedire l'ingresso di atmospere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore. NOTE:

l'uso di sigillanti siliconici cui inibire l'efficacia di alcuni dispositivi di rilevamento delle perdite. Non è necessario isolare i componenti a sicurezza intrinseca prima di intervenire su di essi.

1. Riparazione di componenti a sicurezza intrinsecca

Prima di applicare carichi induttivi o capaciti permanenti al circuito, verificare sempre che siano

rispettati i valori di tensione e di corrente consentiti per l'apparecchio in uso. I componenti a sicurezza intrinseca sono gli unici tipi di componenti su cui è possibile intervenire sotto tensione in presenza di un'atmosfera inflammabile. L'apparecchiatura di provale deve operare ai valori nominali corretti. Quando occorre sostuire i componenti, usare soltanto i ricambi specificati dal produttore. L'uso di altri componenti potrebbe provocare perdite di refrigerante e la consequencese ignizione dello stesso.

9. Cablaggio

Controllare che i cavi non siano soggetti a usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o altri effetti ambientali avversi. Il controllo deve inoltre tenere conta degli effetti dell'invecchiamento o di vibrazioni continue provenienti da compressori, ventole o altre fonti.

10. Rilevamento di refrigeranti inflammabili

Non è mai consentito, in nessuna circostanza, usare mezzi di ricerca o rilevamento delle perdite di refrigerante che possano costituire fonti di ignizione. Non utilizzato lampade ad alogenuri (o qualsiasi altri rilevatore che utilizzi fiamme libere).

10. Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite sono ritenuti accettabili per i sistemi contenti refrigeranti inflammabili:

• I rivelatori elettronici di perdite sono idonei per individuire i refrigeranti infiammabili, ma è necessario verificare che presentino una sensibilità adeguata e che la loro taratura sia corretta (le apparecchiature di rivelazione devono essere calibrate in una zona priva di refrigerante).

• Assicurarsi che il rivelatore non costituisca una potenziale fonte di ignizione e che sua adatto per il refrigerante utilizzato.

• Le apparecchiature di rivelazione delle perdite devono essere impostate a una data percentuale dell'FL del refrigerante e calibrate in base al refrigerante impiegato, verificando che la percentuale di gas sia appropriata (25% al massimo).

• I fluidi di rivelazione delle perdite sono idonei per la maggior parte dei refrigeranti; è tuttavia da evitare l'uso di detergenti a base di cloro, poiché il cloro potrebbe reagire con il refrigerante e corrodere le tubature di rame.

• Se si sospetta una perdita, è necessario rimuovere e/o estinguere tutte le fiamme libero.

• Se si rileva una perdita di refrigerante che deve essere riparata mediante brasatura, tutto il refrigerante deve essere recuperato dal sistema o isolato (per mezzo di valvole di chiusura) in una parte del sistema lontana dalla perdita.

11. Rimozione e scarico dell'impianto

• Quando si interviene sul circuito del refrigerante per effettuire riparazioni, o per qualsiasi altri scopo, si raccomanda di atteneri alle procedure convenzionali. è importante tuttavia osservare sempre le miglior prassi, poiché in questi sistemi sussiste il rischio di incendio.

Adottare le seguenti procedure:

Rimuovere il refrigerante;
- Spurgare il circuito con gas inerte;
-Evacuare;
- Spurgare con gas inerte;
- Aprire il circuito mediante taglio o brasatura.

La carica di refrigerante deve essere recuperata in bombole idonee. Ilsystema deve essere spurgato con azoto privo di ossigeno per renderere l'unità sicura per i refrigeranti infiammabili. Puo essere necessario ripetere quello processo più volte. Non eseguire esta operazione usingo ossigeno

NORMEDISICUREZZA

o aria compressa. Lo spurgo va eseguito immettendo azoto privo di ossigeno nelsystema fino al raggiungimento della pressione di lavoro necessaria, quindi sfiatando nell'atmosfera e infine portando l'impianto in condizioni di vuoto. Questo processo deve essere ripetuto fino alla rimozione completa del refrigerante dal systema. Durante la carica finale, il systema deve essere sfiatato fino al raggiungimento della pressione atmosferica per consentire l'esecuzione del lavoro. Questa operazione è assolutamente indispensable se è necessario eseguire operazioni di brasatura sulle tubature. Assicurarsi che l'uscita per la pompa del vuoto non si trovi in prossimità di potenziali sorgenti di ignizione, che la parte del systema contenente azoto privo di ossigeno si trovi in condizioni di vuoto e che sua sempre disponibile una ventilazione adeguata.

12. Procedure di carica

Oltre alle procedure di carica tradizzionali, è necessario osservare quanto segue:

• Verificare che le apparetti di carica non possano causare la contaminazione del systema con altri refrigeranti.
• I tubi o le linee devono essere quanto più corti possibile per ridurre al minimo il contentuto di refrigerante.
• Le bombole devono essere tenute in una posizione appropriata seguendo le istruzioni.
• Assicurarsi che ilsystema refrigerante sia collegato a terra prima di caricare il refrigerante.
• Quando la carica è completa, etichettare ilsystema (se non è gli etichettato).
• Fare estrema attenzione a non riempireccessivamente ilsystema refrigerante. Prima di ricaricare ilsystema è necessario verificare la pressione con azoto privo di ossigeno.

Verificare la presenza di eventuali perdite nel systema al termine della ricarica ma prima della messa in funzione.

Una successiva prova di tenuta dovrè essere seguita prima di lasciare il situ.

13. Disattivazione

Prima di eseguire questa procedura, è essenziale che il technique esamini e valutati con attenzione l'apparecchiatura e tutti i componenti. Si raccomanda di recuperare tutti i refrigeranti in modo sicuro. Prima di procedere, acquisire un campione di olio e uno di refrigerante, qualora si renda necessaria un'analisi prima del riutilizzo del refrigerante recuperato. Verificare preventivamente che sia disponibile l'alimentazione elettrica.

a. Esaminare l'apparecchio e il suo funzionamento.
b. Isolare ilsystema elettricamente.
c. Prima di iniziare la procedura, assicurarsi che:
- Siano disponibili i mezzi di movimentazione meccanica eventualmente necessari per lo spostamento delle bombole di refrigerante;
- Siano disponibili e vengano usati correttamente tutti i dispositivi di protezione individuale necessari;
- Il processo di recupero sia supervisionato sempre da un addetto competente;
- Le attrezzature e le bombole di recupero siano conformi alle norme applicabili.
d. Aspirare ilsystema refrigerante, se possibile.
e. Se non è possibile create condizioni di vuoto, predisporre un collettore in modo che il refrigerante possa essere rimioso dalle varie parti delsystema.
f. Posizione are la bombola sulla bilancia prima di iniziare il recupero.
g. Avviare la macchina di recupero e utilizzarla secondo le istruzioni.
h. Non riempireccessivamente le bombole. (Non othere l'80% di volume della carica liquida.)

i. Non superare la pressione massima della bombola, neppure temporaneamente.
j. Dopo ave riempito correttamente le bombole e terminato il processo, allontanare rapidamente le bombole e le attrezzature dal site e controllare che tutte le valvole di isolamento delle attrezzature siano chiuse.
k. Il refrigerante recuperato non deve essere caricato in un altri sistema refrigerante, a meno che non sia stato depurato e controllato.

14. Etichettatura

Le apparecchiature devono essere munite di etichette che attestino la disattivazione del systeme e lo svuotamento del refrigerante. Le etichette devono essere datate e firmate. Accertarsi che sulle apparecchiature siano presenti etichette indicanti il contentuto di refrigerante infiammabile.

15. Recupero

Quando occorre rimuovere il refrigerante da un sistema, per scopi di manutenzione o disattivazione, si raccomanda di atteneri alle procedure consigliate per eseguire l'operazione in condizioni di sicurezza. Quando si trasferisce il refrigerante nelle bombole, si raccomanda di utilizzato bombole di recupero adeguate al refrigerante in uso.

Verificare che sia disponibile il numero necessario di bombole per contenere l'intera carica delsystema. Tutte le bombole da utilizzare devono essere designate per il refrigerante da recuperare ed etichettate per tale refrigerante (bombole speciali per il recupero del refrigerante). Le bombole devono essere dotate di valvola limitatrice della pressione e di valvole di chiusura in buone condizioni. Le bombole di recupero vuote devono essere evacuate e possibilmente raffreddate prima di effettuare il recupero. Le apparetti di recupero devono essere in buone condizioni e corredate da istruzioni per l'uso, e devono essere idonee per il recupero dei refrigeranti inflammabili. Deve essere inoltre disponibile un set di bilance calibrate e in buone condizioni. I tubi flessibili devono essere completi di giunti di disaccoppiamento esenti da perdite e in buone condizioni. Prima di utilizzato la macchina di recupero, verificare che sia in buone condizioni di funzionamento, che sia stata sottomosta a una manutenzione adeguata e che tutti i componenti elettrici siano sigillati per evitare possibili rischi di ignizione in caso di rilascio di refrigerante. In caso di dubbio consultare il produttore. Il refrigerante recuperato devese essere restituito al fornitore in una bombola di recupero idonea, allegando il documento di accompagnamento previsto per il trasporto dei rifiuti. Non mescolare refrigeranti differenti nelle unità di recupero e soprattutto nelle bombole. Se occorre rimuovere i compressori o gli oli dei compressori, evacuarli ad un livello accettabile per evitare che una parte del refrigerante infiammabile rimanga all'interno del lubricificante. Il processo di evacuationne devese essere effettuato prima di restituire il compressore ai fornitori. Per accelerare quello過程 è possible impiegare solo il riscaldamento elettrico del corso del compressore. Quando occorre scaricare l'olio da un systema, è importante garantire il suo deflusso in condizioni di sicurezza. In caso di spostamento o trasloco del climatizzatore, rivolgersi a un tecchio di assistenza competente per le operazioni di disconnessione e reinstallazione dell'unità. Non collocare altri apparenti o dispositivi elettrici sotto l'unità interna o quella esterna. La fuoriuscita di condensa dall'unità potrebbe bagnarli e causare danni o malfunzionamenti.

Tenere le feritoie di ventilazione libero da oggetti che possano ostruire. L'apparecchio deve essere conservato in un locale adeguatamente ventilato le cui dimensioni corrispondano alle dimensioni specificate per il locale di funzionamento. L'apparecchio deve essere conservato in un locale privo di fiamme libero in funzionamento continuo (ad esempio un impianto a gas) e privo di sorgenti di ignizione (ad esempio un impianto di riscaldamento elettrico). Non è consentito riutilizzare i connettori meccanici e i giunti svasati.

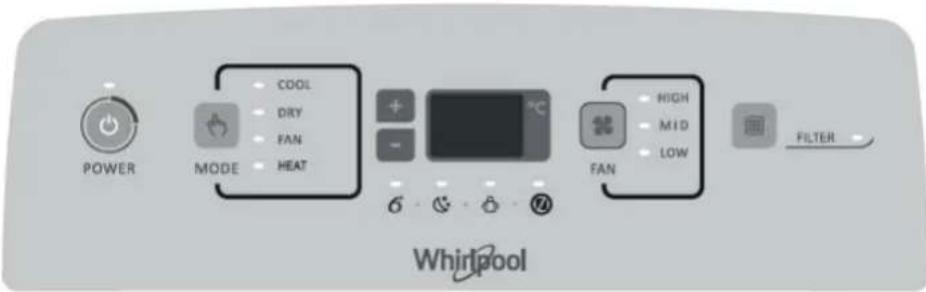

Indicazioni sul pannello comandi

Prima accensione del climatizzatore

POWER

1. Premere il tasto di accensione/spegnimento per avviare o arrestare l'apparecchio.
2. Premere il tasto MODE (Modalità) per selezionare la modalità Raffreddamento, Deumidificazione, Solo ventilatore o Riscaldamento.
3. Premere il tasto di regolazione della temperatura per impostare la temperatura desiderata.
4. Premere il tasto FAN (Ventilatore) per scegliere la velocità del ventilatore desiderata tra Alta, Media o Bassa.

Ripristino del filtro

1. Quando la spia di ripristino del filtro è accesa occorre rimuovere, pulire e reinserire il filtrò dell'aria. Vedere "Pulizia del filtrò dell'aria".
2. Dopo ave sosituito il filtro dell'aria,
   premere e rilasciare il tasto FILTER (Filtro).
   NOTA: la spia del filtrto si accende dopo 360 ore di funzionamento del ventilatore. Rimane quindi accesa per 180 ore o fino a quando si preme il tasto FILTER (Filtro).
   Dopo 180 ore si spegne automaticamente.

NOTA IMPORTANTE:

• Alla prima accensione del climatizzatore dopo il collegamento alla rete elettrica, l'unità si imposta automaticamente in modalità 6th Sense.
• Il display del climatizzatore在哪 la temperature impostata.
  Il display在哪的温度在 modalità Standby.
• Quando si cambia la modalità con il climatizzatore in funzione, il compressore si arresta per 3-5 minuti e quindi si riavvia. Se in questo intervallo di tempo si preme un tasting, il compressore non si riavvia per altri 3-5 minuti.
• In modalità Raffreddamento o Deumidificazione, il compressore e la ventola del condensatore si arrestano quando la temperature ambiente raggiunge il valore impostato
• Nella modalità Solo ventilatore la temperatura NON può essere impostata.
• La modalità Riscaldamento NON è disponibile nei climatizzatori con sola funzione di raffreddamento.
• Le modalità di funzionamento nelle descritte possono essere impostate solo con il telecomando.

• In caso di interruzione della corrente, al ripristino dell'alimentazione il climatizzatore si attivera con le impostazioni precedenti.
• Solo nel caso improbabile in cui l'unità funzioni in presenza di UNLIKELY VERY HUMIDITY (ARIA MOLTO UMIDA) si raccogliera dell'accua nel serbatoio interno dell'unità. Se il serbatoio dell'accua è pieno, il climatizzatore si arresta e sul display appara il codice di erre "E5" per segnalare che è necessario svuotare il serbatoio interno. Portare l'apparecchio in un luogo sicuro, individuire il tubo di plastica posto sul retro e orientarlo verso il basso per consentire lo scarico dell'accua.

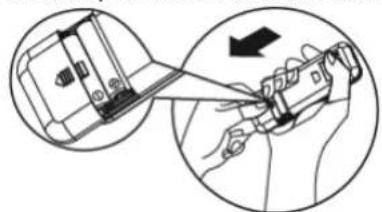

1. Inserire un oggetto appuntito e premere leggermente sul coperchio della batteria in direzione della freccia per aprirlo, come illustrato nella figura.
2. Inserire 2 batterie AAA (1,5V) nel vano. Assicurarsi che le polarità "+" e "-" siano posizionate correttamente.
3. Chiudere il coperchio della batteria del telecomando.

Impostazioni iniziali del telecomando

Ogni volta che vengono sostuite le batterie del telecomando, quello si reimposta in modalità Pompa di calore. Il telecomando dei climatizzatori con pompa di calore più essere utilizzato anche per i modelli con sola funzione di raffreddamento.

• Il telecomando può azionare il climatizzatore da una distanza massima di 7 m.

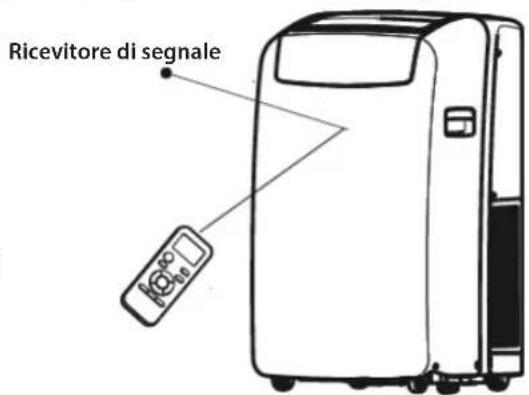

Uso del telecomando per controllare l'apparecchio

• Per controllare l'apparecchio tramite il telecommando, punctare il telecommando verso il ricevitore di segnale dell'unità interna in modo da assicurare la necessaria sensibilità di ricezione.
• Quando il telecomando trasmette un segnale, il symbolo lampeggia per 1 secondo. Al ricevimento del segnale, l'apparecchio emette un segnale acustico.

Note: perutilizzare il climatizzatore,seguire le istruzioni relative al proprio telecomando.

Descrizione delle funzioni dei tasti

1.TASTOON/OFF(ACCENSIONE/SPEGNIMENTO)

Permette di avviare o arrestare l'apparecchio.

Consente di selezionare la modalità di funzionamento.

3. TASTO FAN (VENTOLA)

Consente di impostare la velocità della ventola in sequezza su Automatica, Alta, Media o Bassa.

4-5.TASTOTEMPERATURE(TEMPERATURA)

Consente di selezionare la temperatura ambiente. Permette di impostare gli orari in modalità Timer e l'orologio.

6. TASTO 6th SENSE

Imposta o annulla il funzionamento in modalità 6th Sense. In questa modalità, la temperature e la velocità del ventilatore vengono impostati automaticamente in base alla temperatura ambiente effettiva.

7. TASTO SWING (OSCILLAZIONE)

Avvia o arresta l'oscillazione delle alette di regolazione orizzontali e imposta la direzione del flusso d'aria versuso l'alto o verso il basso.

8. TASTO SLEEP (RIPOSO)

1) Una pressione breve imposta o annulla la modalità Sleep (Riposo). La modalità Sleep (Riposo) può essere impostata con le modalità Raffreddamento, Riscaldamento o Deumidificazione, e crea condizioni più conformevoli e silenziose per favorire il sonno.

2) Una pressione prolungata, per almeno 3 secondi, accende o spegne la luce del display.

9. TASTO "AROUND U" (ATTORNO A TE)

Consente di avviare o annullare la funzione "Around U" (Attorno a te). Premendo quello tasto, il telecomando trasmette la temperature ambiente effettiva all'unità interna e l'apparecchio adegua il suo funzionamento a quella temperatura per creare condizioni più confortevoli.

10.TASTOTIMER

Imposta o annulla il timer di accensione.

Imposta o annulla il timer di spegnimento.

11. TASTO SILENT (SILENZIOSO)

Permette di impostare o annullare il funzionamento silenzioso. Premere il tasto Silent (Silenzioso) per impostare il funzionamento silenzioso dell'unità.

Note: in condizioni ambientali estreme è possibile notare un leggero aumento temporane della rumorosità, dovuto alla necessità di raggiungere rapidamente una temperature confortevole.

Simboli sul display del telecomando

Indicatore di raffreddamento

Velocita ventola automatica

Transmissione segnale

Indicatori di deumidificazione

Velocità ventola alta

Indicatore modalità Sleep

Display timer impostato

Indicatore di solo ventilatore Velodita ventola media

Indicate "Around U"

Display temperatura impostata

Indicatore di riscaldamento

Velocità ventola bassa

Indicatore modalita Silent (Silenzioso)

Svuotamento del serbatoio dell'acqua del climatizzatore (Si raccomanda di collegare il tubo flessibile di scarico quando si attiva la modalità Riscaldamento; diversamente, l'unità smetterà di funzionare al raggiungimento del livello di avventenza.)

1. Premere ON/OFF per spegnere il climatizzatore.
2. Scollegare la spina del climatizzatore o staccare l'unità alla rete elettrica.
3. Spostare l'apparecchio con cautela, reggendolo saldamente, verso un punto di scarico o all'aperto per far defluire l'acqua. Non spostare l'unità prima di avere scaricato completenessl'acqua.
4. Rimuovere il tappo di scarico secondario e scaricare completeness l'acqua.
5. Staccare il tubo di scarico principale dalla fascetta stringitubo. Rimuovere il tappo dall'estremità del tubo di scarico principale e scaricare Completely l'acqua.

NOTA: Se il climatizzatore deve essere immagazzinato quando l'uso, videere "Immagazzamento quando l'uso".

1. Rimontare il tappo del tubo di scarico e il tappo di scarico secondario.
2. Ricollegare il tubo di scarico principale alla fascetta stringitubo.
3. Riposizionare il climatizzatore.
4. Reinserire la spina del climatizzatore nella presa o ricollegare l'unità alla rete elettrica.
5. Premere ON/OFF per avviare il climatizzatore.

Pulizia del filtro dell'aria

1. Premere ON/OFF per spegnere il climatizzatore.
2. Apire lo sportellino del pannello del filtro sul retro del climatizzatore e rimuoverlo.
3. Rimuovere il filtro dell'aria dallo sportellino del pannello del filtrto.
4. Pulire il filtro con un aspirapolvere. Se il filtrro è molto sporco, lavarlo in acqua calda con un detergente delicato.

NOTA: Non lavare il filtro in lavastoviglie e non utilizzato detergenti chimici.

1. Per garantire la massima efficienza del filtrlo, farlo asciugare completeness all'aria prima di rimontarlo.
2. Riappicare il filtro dell'aria sullo sportellino del pannello del filtrto.
3. Rimontare lo sportellino del pannello del filtrio.
4. Premere ON/OFF per avviare il climatizzatore.

Pulizia della parte esterna

1. Scollegare la spina del climatizzatore o staccare l'unità alla rete elettrica.
2. Rimuovere il filtro dell'aria e pulirlo separatamente. Vedere "Pulizia del filtro dell'aria".
3. Pulire la parte esterna del climatizzatore con un panno morbido inumidito.
4. Reinserire la spina del climatizzatore nella presa o ricollegare l'unità alla rete elettrica.
5. Premere ON/OFF per avviare il climatizzatore.

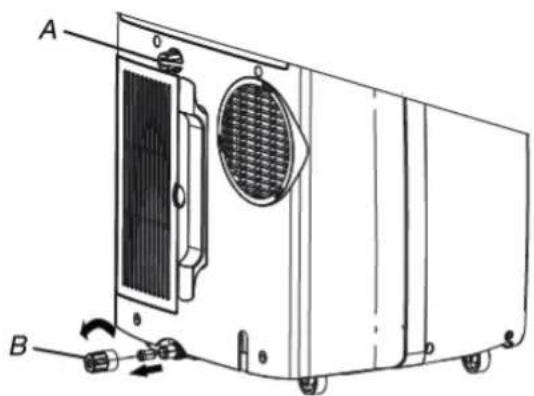

A. Tappo di scarico secondario
B. Tappo del tubo di scarico

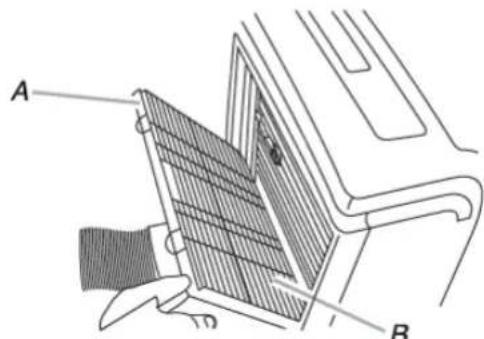

A. Sportellino del pannello del filtro
B. Filtro dell'aria

Immagazzinamento dopo l'uso

1. Scaricare l'acqua (vedere "Svuotamento del serbatoio dell'acqua del climatizzatore")
2. Mettere in funzione il climatizzatore in modalità Solo ventilatore per circa 12 ore per farlo asciugare.
3. Spagnere o staccare il climatizzatore alla rete elettrica.
4. Rimuovere il tubo flessibile di scarico e riporlo con il climatizzatore in un luogo pulito e asciutto. Vedere le "Istruzioni di installmente".
5. Rimuovere il kit per finestre e riporlo con il climatizzatore in un luogo pulito e asciutto. Vedere le "Istruzioni di installmente".
6. Rimuovere e pulire il filtro. Vedere "Pulizia del filtro dell'aria".
7. Pulire la parte esterna del climatizzatore. Vedere "Pulizia della parte esterna".
8. Rimontare il filtrio.
9. Rimuovere le batterie e riporre il telecomando con il climatizzatore in un luogo pulito e asciutto.

Smaltimento delle batterie

Per proteggere le risorse naturali e promuovere il riutilizzo dei materiali, si raccomanda di分开are le batterie dagli altri tipi di rifiuti e di riciclarle attraverso il servizio locale libero di ritiro delle batterie usate.

Istruzioni di installmente

Strumentie parti

Preparare gli attrezzi e gli elementi occorrenti prima di iniziare l'installazione. Leggere e seguire le istruzioni fornite con gli utensili molto elencati.

1. Strumenti necessari
   Cacciavite a stella
2. Seghetto
3. Trapanoswana fili e punta da 1/8
4. Forbici
   Matita
5. Componenti in dotazione

L'azienda fornisce un solo schema di installatione per il climatizzatore mobile. Vedere "Installazione del climatizzatore mobile".

Requisiti del luogo di installatione

NOTE:

Il tubo flessibile di scarico consente di posizionare il climatizzatore a una distance compresa tra 231 / 2'' e 67'' (60cm e 170~cm) da una porta o finestra. Gli appearechi con funzione supplementare di riscaldamento devono essere tenuti ad almeno 100~cm di distance da superfici combustibili.

L'apparecchio deve essere installato,utilizzato e immagazzinato in un locale con una superficie maggiore di 14.5m^2 e un'altezza maggiore di 2,2 m.

I climatizzatori mobili sono progettati come apparecchi per il raffreddamento supplementare di aree specifiche all'interno di un locale.

• Per garantire un'adeguata ventilazione,mantere la distanza richiesta di almeno 231 / 2'' (60 cm) tra l'uscita dell'aria di ritorno e la parete o altri ostacoli.
  Non ostruire l'uscita dell'aria.
• Garantire un facile accesso alla presa di corrente collegata a terra.

Requisiti elettrici

• Il climatizzatore mobile dovrebbe essere collegato a una presa di corrente collegata a terra da 220-240V / 50Hz, con fusibile da 20 amp.
• E consigliato l'uso di un fusibile o di un interrottore ritardato.
• Tutti i collegamenti devono essere conformi alle norme nazionali e locali sugli impianti elettrici e devono essere realizzati da un elettricista qualificato. Per dubbi o domande, rivolgersi a un elettricista qualificato.

Usare il cavo di alimentazione in dotazione:

collegare il cavo di alimentazione a una presa collegata a terra.

NOTE:

• Il cavo di alimentazione, se danneggiato, delve essere sostituito con un cavo nuovo fornito dal fabbricante dell'apparecchio e non delve essere riparato.
• Temperatura di esercizio in modalità Raffreddamento: 21^ - 35^

Temperatura di esercizio in modalità Riscaldamento: 7^ - 27^

A. Tubo flessibile di scarico
B. Adattatore di scarico per finestre
C. Sezione esterna della guida
D.Copertura parapioggia
E. Sezione interna della guida

I problemi di funzionamento sono spesso dovuti a cause banali; prima di contattare il centro assistenza, consultare la tabella seguente. Si potranno risparmiare tempo e spese non necessarie.

Guasto Analisi
Il climatizzatore non funziona	· Il cavo di alimentazione è scollegato alla presa. Inserire la spina in una presa di corrente collegata a terra. Vedere "Requisiti elettrici". · Un fusibile dell'impianto elettrico è bruciato oppure è scattato un interruptore di sicurezza. Sostituire il fusibile o resettare l'interruttore di circuito. Vedere "Requisiti elettrici". · Non è stato premuto il tasto ON/OFF. Premere ON/OFF. · Si è verificata un'interruzione della rete elettrica. Attenderile il ripristino della rete elettrica. · è in uso un fusibile o un interruptore ridartato di portata non idonea. Sostituire con un fusibile o un interruptore ridartato di portata idonea. Vedere "Requisiti elettrici".
Il climatizzatore fa bruciare i fusibili o scattare gli interrupturi	· Ci sono troppi apparentchi in uso sullo stessocircuito. Scollegare o trasferire gli apparentechi collegati allo stesso circuito. · Si è cercato di riavviare il climatizzatore troppo presto dopo lo spegnimento. Attenderile almeno 3 minuti après lo spegnimento del climatizzatore prima di riavviarlo. · è stataambiata la modalità di funzionamento. Attenderile almeno 3 minuti après lo spegnimento del climatizzatore prima di riavviarlo.
Il climatizzatore sembra funzionare in manieraccessiva	· Ci sono porte o finestre aperte? Tenere le porte e le finestre chiuse. · In modalità Raffreddamento: il climatizzatore si trovava in un locale troppo pieno o in un ambiente in cui sono in uso apparentchi che producono calore. Usare ventole di scarico quando si cucina o si fa il bagno e non usare apparentchi che producono calore nelle ore più calde del giorno. I climatizzatori mobili sono progettati come apparentchi per il raffreddamento supplementare di aree specifiche all'interno di un locale. Può essere necessario un climatizzatore di maggiore potenza, in base alle dimensioni del locale da raffreddare. · In modalità Riscaldamento: il climatizzatore si trovava in un locale molto freddo. I climatizzatori mobili sono progettati come apparentchi per il riscaldamento supplementare di aree specifiche all'interno di un locale. Può essere necessario un climatizzatore di maggiore potenza, in base alle dimensioni del locale da riscaldare.
Il climatizzatore funzionalso per brevi periodi, ma l'ambiente non viene raffreddato o riscaldato	· La temperature impostata è vicina alla temperature ambiente. Abbassare o aumento la temperature impostata."Descrizione del modo di funzionamento".
Codice di erre soldisplay display	· Se sul display appara il codice di erre E5, l'unità ha il serbatoio pieno e occorre svotare l'acqua. Vedere "Svuotamento del serbatoio dell'acqua del climatizzatore". Una volta svotato il serbatoio, l'unità vuo essere messa in funzione. · Se sul display appara il codice di erre E1/E2/E3/E6/E7/EA, contattare il servizio assistenza clienti.
Il climatizzatore funzionalma non raffredda/riscalda	· Il filtrò è sporco o ostruito da sostenze estranee. Pulire il filtrò. · L'uscita dell'aria è ostruita. Pulire l'uscita dell'aria. · L'impostazione della temperature non è appropriata. Nella modalità Raffreddamento: la temperature impostata è troppo alta. Abbassare la temperature impostata. Nella modalità Riscaldamento: la temperature impostata è troppo bassa. Aumentare la temperature impostata
Il climatizzatore si accende e spegne ciclicamente troppospesso	· Il climatizzatore non è di dimensioni idonee per il locale. Controllare la potenza di raffreddamento/riscaldamento del climatizzatore mobile. I climatizzatori mobili sono progettati come apparentchi per il raffreddamento/riscaldamento supplementare di aree specifiche all'interno di un locale. · Il filtrò è sporco o ostruito da sostenze estranee. Pulire il filtrò. · Nella modalità Raffreddamento, c'é troppo caldo o troppo umidità nel locale (recipienti di cottura scoperti, docce in funzione, ecc.). Usare un ventilatore per disperderile il calorie o l'umidità del locale. Non mettere in funzione apparentchi che producono calore nelle ore più calde della giornata. Nella modalità Riscaldamento, la temperature dell'amiente è troppo alta. Non usare il climatizzatore quando la temperature del locale è troppo alta. · Le feritoie di ventilazione sono ostruite. Installare il climatizzatore in una posizione in cui le feritoie di ventilazione non siano ostruite da tende, imposte, mobili ecc. · La temperature esterna è inferiore a 18°C. Non mettere in funzione il climatizzatore in modalità Raffreddamento quando la temperature esterna è inferiore a 18°C.

Note: se i problemi persistono, spegnere l'apparecchio, scollegarlo alla rete elettrica, quando contattare il centro assistenza autorizzato Whirlpool più vicino. Non cercare di spostare, riparare, smontare o modificare da soli l'apparecchio.

SERVIZIO ASSISTENZA

Prima di contattare il servizio assistenza:

1. Provare a risolvere da soli il problema seguendo leindicazioni della sezione "Guida alla ricerca guasti".
2. Spagnere e riavviare l'apparecchio per verificare se l'anomalia persistsente.

Qualora, una volta eseguiti i controllingi di cui sopra, l'anomalia persista, contattare il servizio assistenza.

Prepararsi a fornire:

• una breve descrizione dell'anomalia;
• il modello del climatizzatore;
• il codice di assistenza (il numero che segue la parola Service sulla targhetto matricola adesiva posta sul lato o sul fondo dell'unità interna).
• É possibile trovare il numero di assistenzaanche sul libretto di garanzia;
• il proprio indirizzo completo;
• il proprioario numero di Telefono.

Qualora si renda necessaria una riparazione, rivolgersi a un

Servizio Assistenza autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

Sarà necessario presentare la fattura originale.

La mancata osservanza delle presenti istruzioni potrebbe prompressere la sicurezza e la qualità del prodotto.

SERVICE

0000 000 0000

Note: il manuale completo dell'apparecchio più essere scaricato dal seguente site web: docs.whirlpool.eu. usingo il codice QR

Whirlpool EMEA

Via Pisacane 1

20016PERO (MI)ITALY

ES IMPORTANTE LEER Y RESPETAR ESTAS INSTRUCCIONES

6-1 Verificarile locale
