Termék típusa	Asztali számítógép (barebone rendszer)
Márka	ASUS
Modell	V2P5G43
Méretek (kb.)	180 x 420 x 380 mm
Súly (kb.)	10 kg
Tápellátás	350 W, feszültségválasztó 115/230 V
Támogatott processzorok	Intel Pentium 4 (LGA775) vagy AMD (kompatibilis foglalat)
Memória	DDR DIMM, foglalatok száma nincs megadva
Tárolás	1 db 5.25"-os rekesz (optikai meghajtó), 1 db 3.5"-os rekesz (hajlékonylemez-meghajtó), 1 db 3.5"-os rekesz (merevlemez), SATA vagy IDE interfész
Előlapi csatlakozók	2 USB 2.0 port, fejhallgató-csatlakozó, mikrofon-csatlakozó, bekapcsológomb, reset gomb, HDD LED
Hátlapi csatlakozók	PS/2 billentyűzet és egér, VGA, párhuzamos port, 4 USB 2.0 port, LAN RJ-45, E-SATA vagy COM1 soros vagy DVI, optikai S/PDIF, IEEE 1394a, 6/8 csatornás audio
Bővítőhelyek	Több bővítőhely (típus nincs megadva), fém védőlemezek
Karbantartás és tisztítás	Húzza ki a készüléket, tisztítsa ki a belső részt sűrített levegővel, tisztítsa a csatlakozókat puha ruhával
Biztonság	Az eszközt húzza ki beavatkozás előtt, használja a régiónak megfelelő feszültségválasztót, ne erőltesse az alkatrészeket a telepítés során
Alkatrészek és javíthatóság	ASUS alaplap, CPU ventilátor, szabványos ATX tápegység, szabványos 5.25"-os és 3.5"-os rekeszek, IDE/SATA kábelek mellékelve
Általános információk	Barebone rendszer, telepítési kézikönyv mellékelve, bemeneti feszültség választható

Gyakran ismételt kérdések - V2P5G43 ASUS

Hogyan telepítsem a processzort erre az ASUS barebone-ra?

Keresse meg a CPU foglalatot az alaplapon. Intel Pentium 4 (LGA775) processzor esetén oldja ki a kart, távolítsa el a PnP fedélzetet, igazítsa a CPU arany háromszögét a foglalat bal alsó sarkához, majd zárja vissza a lemezt és a kart. AMD processzor esetén emelje fel a foglalat kart, helyezze be a CPU-t a háromszögek összeillesztésével, majd engedje le a kart. Ügyeljen, hogy ne hajlítsa meg a lábakat.

Hogyan állítsam be a tápegység feszültségválasztóját?

A tápegység rendelkezik egy 115 V / 230 V választóval a tápcsatlakozó közelében. Ha az Ön régiója 100-127 V-ot használ, állítsa 115 V-ra; ha 200-240 V-ot, állítsa 230 V-ra. A pontos helyért tekintse meg a kézikönyvet.

Hogyan távolítsam el az oldallapot és az előlapot?

Távolítsa el a hátsó csavarokat, csúsztassa az oldallapot hátrafelé a kioldáshoz. Az előlap esetén emelje fel a váz kapcsait, forgassa jobbra, majd vegye le.

Hogyan telepítsek egy DIMM memóriamodult?

Oldja ki a DIMM foglalat klipszeit kifelé nyomva. Igazítsa a modul bemélyedését a foglalat kiálló részéhez, majd nyomja be, amíg a klipszek be nem pattannak. Mindig húzza ki a tápellátást modul hozzáadása vagy eltávolítása előtt.

Hogyan telepítsek merevlemezt?

Távolítsa el a 3.5"-os rekesz fém fedelét. Helyezze be a merevlemezt a rekeszbe, igazítsa a csavarlyukakat, rögzítse két-két csavarral mindkét oldalon. Csatlakoztassa a SATA vagy IDE kábeleket, valamint a tápkábelt a lemez hátuljához.

Hogyan telepítsek optikai meghajtót?

Távolítsa el az 5.25"-os rekesz fém fedelét. Helyezze be az optikai meghajtót, igazítsa a csavarlyukakat, rögzítse két-két csavarral mindkét oldalon. Csatlakoztassa az IDE kábelt és a tápkábelt a meghajtó hátuljához.

Hogyan telepítsek bővítőkártyát?

Távolítsa el a fém védőlemezek zárolását, vegye le a kiválasztott bővítőhely védőlemezét. Helyezze be a kártyát a bővítőhelybe határozott nyomással, majd tegye vissza a zárolást.

Mit tegyek, ha a számítógép nem indul el?

Ellenőrizze a feszültségválasztót (115V/230V), győződjön meg róla, hogy a tápkábel csatlakoztatva van. Ellenőrizze, hogy a processzor, a memória és a kártyák helyesen vannak-e telepítve. Próbálja újra a tápellátás ki- és bekapcsolása után.

Hogyan tisztítsam a számítógépet?

Húzza ki a tápellátást. Használjon sűrített levegőt a belső rész portalanításához, különösen a CPU ventilátort, a tápegységet és a rekeszeket. Tisztítsa a csatlakozókat puha, száraz ruhával. Kerülje a nedvességet.

Hol találok pótalkatrészeket ehhez a modellhez?

Az olyan alkatrészek, mint az alaplap, a CPU ventilátor, a tápegység és a kábelek szabványos (ATX) komponensek. Megtalálhatja őket számítógép-alkatrész forgalmazóknál vagy az ASUS weboldalán. Használja a V2P5G43 modellszámot a pontos referenciákhoz.

HASZNÁLATI ÚTMUTATÓ V2P5G43 ASUS

• Port szeregowy (COM1) (

• Port DVI-D (

Telepítési kézikönyv

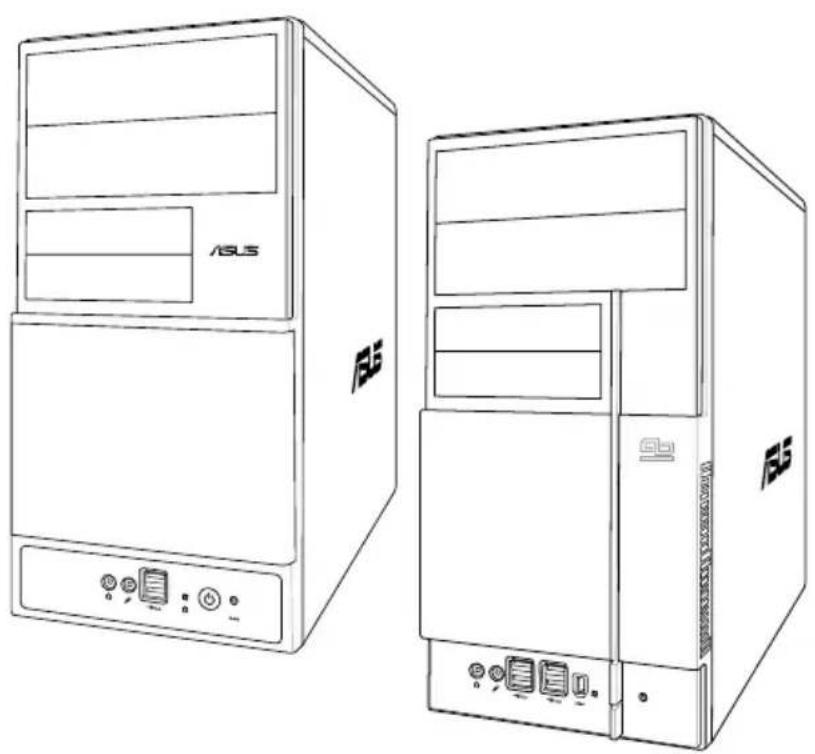

Az elólap elementi

1. 5,25 húvelykes bovitohely-fedél
2. 3,5 huyelykes bovitohely-fedel
3. Fejhallgató port
4. Mikrofon port
5. USB 2.0 portok*
6. Merevlemez-meghajto jelzofeny
7. Bekapcsolás gomb
8. Reset gomb

MEGJEGYZÉS: *Egyes
tipusok további két
USB 2.0 portal és/vagy
egy IEEE 1394a portal
rendelkezhetnek.

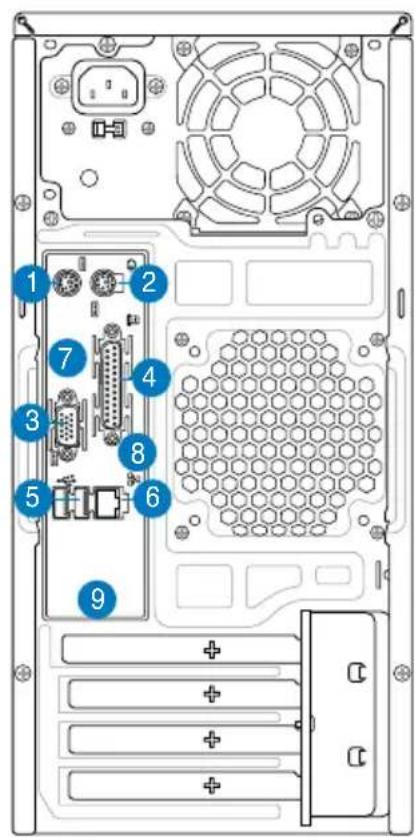

A hatsó panel element

MEGJEGYZÉS: A hátsó panelen levőcsatlakozók és helyük a rendszer típusától fuggöen elterhetnek. A részletes leirás a Hasznalati utmutatoban taláhato.

1. PS/2 billentyüzet port()
2. PS/2 egér port (
3. VGA port (
4. Párhuzamos port (
5. USB 2.0 portok ( Egyes tipusok négy hatsó USB 2.0 portal rendelkezhetnek)
6. LAN (RJ-45) port (
7. A következő portok bözl egy:

E-SATA csatlakoz (

• Soros (COM1) port (

• DVI port (

Optikai S/PDIF kimeneti port (

• Koaxialis S/PDIF kimeneti port (

1. IEEE1394 port ((CsakBizonyos tipusokon)

1. A kovetkezó audió portkonfiguráiok kozül egy:

2. 6 csatornás

• 8csatornas

A részletekér olvassa el a Használati utmutató konfiguráiós tablázatat.

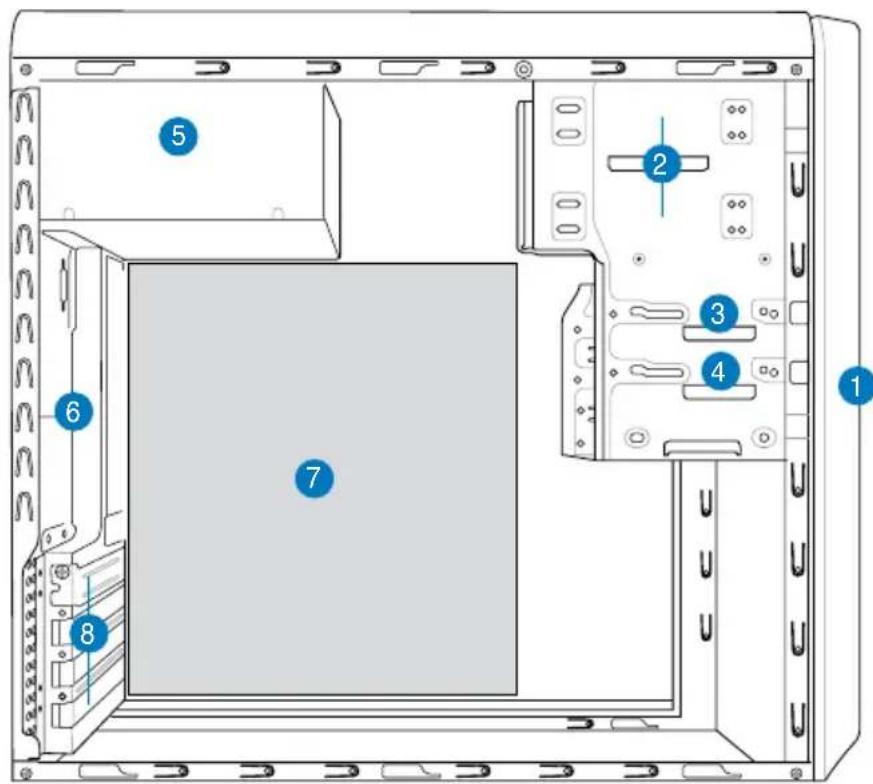

Belső alkatrészek

1. Elolapi panel fedele

2. Tápegység

3. Üres 5,25 hüvelykes bovítöhely optikai

4. Keszülékház-ventilator nyílása

5. Hajlékonylemez-meghajtó bóvitöhely

6. ASUS alaplap*

7. Merevlemez-meghajto bovitohely

8. Tápegység-ventilator

MEGJEGYZES: *Az alaplap részleteit illetoen olvassa el a Hasznalati utmutatót.

A feszültseg kivalasztása

A rendszer tápegysége 115 V/230 V feszültsegvalaszto kapcsolóval rendelkezik, amely a tapcsatlakozó mellett talalhato. Ez a kapcsoló a teruletének megfelelo tápfeszültseg kivalasztására szolgál.

Amennyiben az On teruleten 100-127 V a halozati feszultség, allitsa a kapcsolot 115 V-ra.

Amennyiben az On teruleten 200-240 V a halozati feszultség, allitsa a kapcsolot 230 V-ra.

MEGJEGYZES: A feszültsegvalaszto kapcsoló pontos helyét ilteöen olvassa el a Hasznalati utmutató.

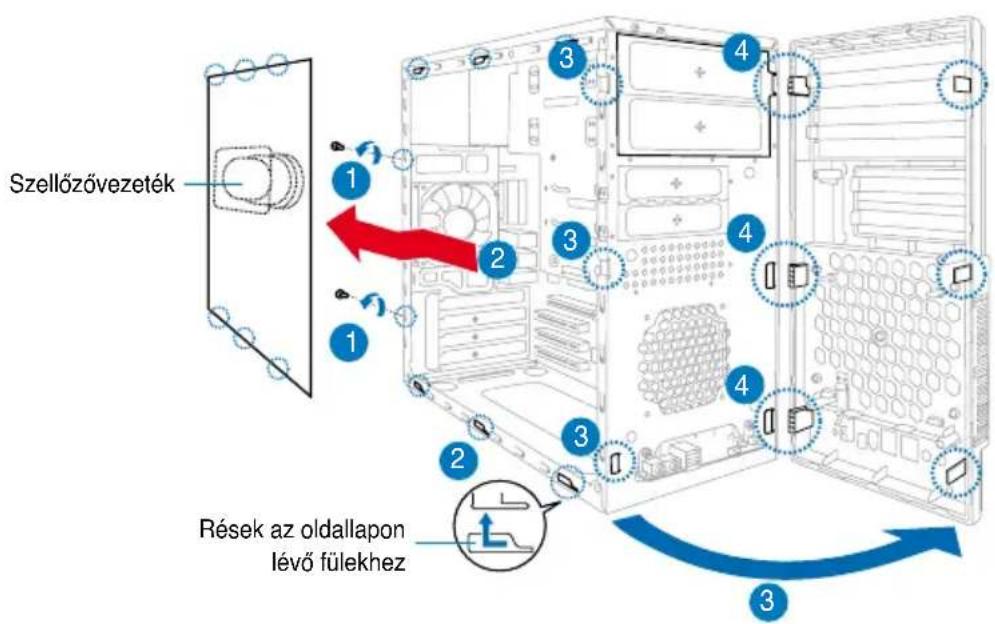

Az oldallemezek és az elólap eltávolításá

1. Távolítsa el a fedelet rögzító csavarokat a hátlapon.
2. Húzza az oldalsó fedelet a hatso panel irányába, amig a kampói le nem valnak a szamítogépházrol. Teqve felre a fedelet.
3. Pattintsa ki az elolap bal oldali zarnyelveit az yaz acé Isinjeröl.
4. Hajtsa jobbra az elolapot, amig nem valnak lathová a pantszeru nyelvek a szerelveny a jobb oldalan.
5. Távolítsa el az elólapot, majd tegye féRé.

A CPU beszerelése

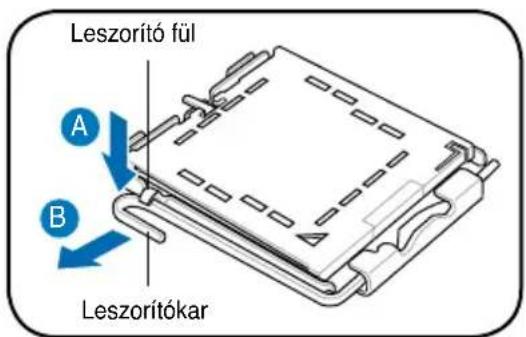

Intel Pentium® 4 processor beszerelése LGA775 fogalatba

1. Keresse meg a CPU fogalatot az alaplapon.
2. Hüvelykujjával nyomja meg a leszorítokar (A), majd tolja balra (B), amíg a leszorítófül elengedi.

FIGYELEM! A fogalat védelme
érdekébenCsak kozvetlenul a
processzor behelyezése elott tavolitsa
el a fogalat védosapkajat.

1. Emelje fel a leszoritokart a nyil iranyaba, kb. 135^ -os szogben.
2. Két ujjal emelje ki a rogzítotálcát kb. 100^ -os szögben (4A), majd a védösapkát kipattintva távolítsa el azt a rogzítotálcaca ablakábl (4B).

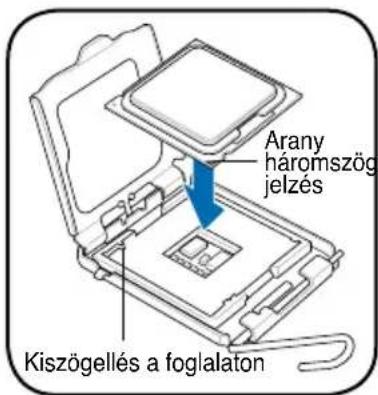

3. Helyezze a processzort a fogalatra ugy, hogy a CPU arany harmszöggel megjelött sarka és a rogzítókar to ve egymás folött legyenek (a megjelött irányból nézve a bal also sarokban). Helyes elhelyezés eseten a fogalaton lévo kiszögellésnek illeszkednie kell a processzoron talalható bevágásba.
4. Hajtsa le a rogzitotalcat (A), majd nyomja lefelé a leszoritokart (B), egészen a leszoritoful alá.

A CPU beszerelése

1. Keresse meg a CPU-foglalatot, majd emelje fel a foglalat rogzitko karjat uyg, hagy 90-100 fokos szogeben allion.

2. Illessze a CPU-t a foglalatba uy, hogy az CPU-n levo aranyszinu haromszog eqybeessen a foglalat kis haromszoggel jelolt sarkaval.

3. A kar lenyomásával rogzítse a CPU-t.

FIGYELEM! A CPU helytelen beszerelése a foglalatba elhajlithatja a lábakat, és súlyosan megróngálhatja a CPU-t!

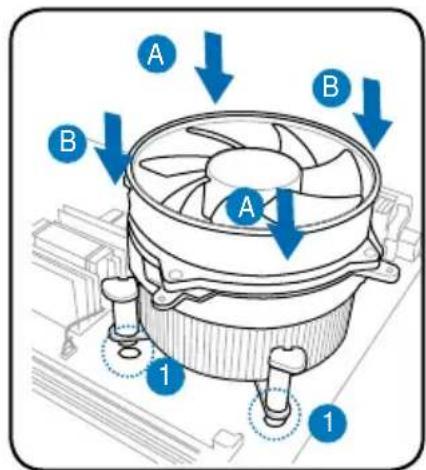

A CPU-ventilator es hütoborda szerelvény beszerelése Intel Pentium 4 processor-ventilator es hütoborda felszerelése

A CPU-ventilator es hútborda felszerelése:

1. Helyezze a hútobordat a telepitett processzorra úgy, hogy a négy csavar illeszkedjen az alaplapon lévo nyilásokhoz.

2. Egyszerre két, egymással atlósan szemben levó csavart húzzon meg, hogy a hútborda és a ventilatóregység a helyére kerüljön.

3. Ha a CPU-ventilator es hútoborda szerelénya helyere került, csatlakoztassa a CPU-ventilator pákábelét az alaplap CPU-ventilator csatlakozójához.

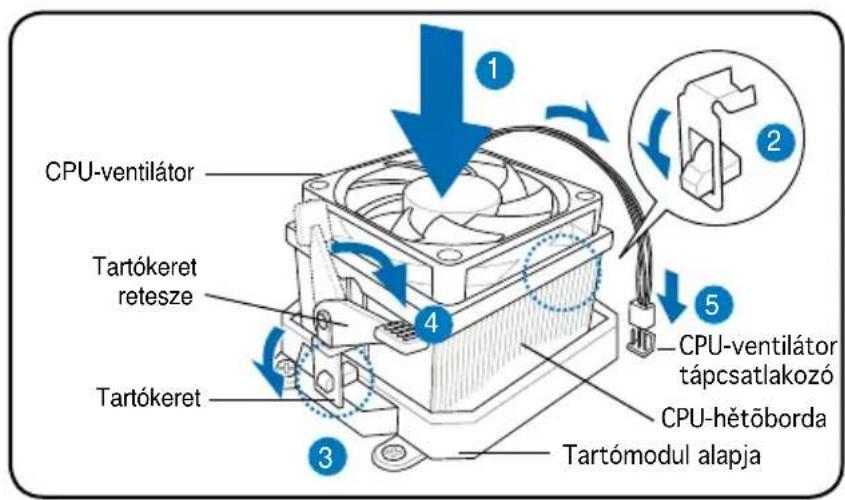

AMD processor-ventilator es hütoborda felszerelèse

1. Helyezze a hütobordat a beszerelt CPU-ra.

FONTOS! Győződjön meg arról, hogy a ventilátor és hútborda-szerelénytökeletesen ileszkedik a tartómodul alapjához. Ennek hiányában nem tudja lezárni a tartókeretet.

1. Illessze a tartókeret egyik vegét a rogzító szerelvenyre.
2. Illessze a tartókeret masik végét (a tartókeret zárja kozelében) a tartómodul alapjához, amíg a helyère nem kattan.

MEGJEGYZÉS: Az On dobozban forgalomba hozott processzorának tartalmaznia kell a CPU, a ventilator/hutoborda szerelvény és rögzítószerkezet beszerelési utasításat. Amennyiben elterés lenne a jelen fejezet utasításai és a CPU dokumentációja között, az utóbbi a mervadó.

1. Nyomja le tartókeret zárját a rögzító szerelvenyre, hogy a ventilatórt és a hútbordat a tartómodulhoz rögzítse.
2. Csatlakoztassa a CPU-ventilator tupkabelét az alaplap CPU-ventilator csatlakozójához.

FIGYELEM! Ne felejtse el a CPU-ventilator tapkabelt az alaplaphoz csatlakoztatni! Hardver-ellenorzési hiba fordulhat elo, ha nem csatlakoztatja ezt a csatlakozót.

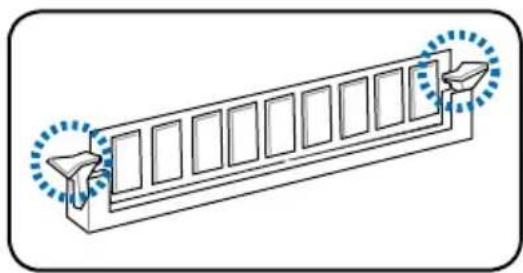

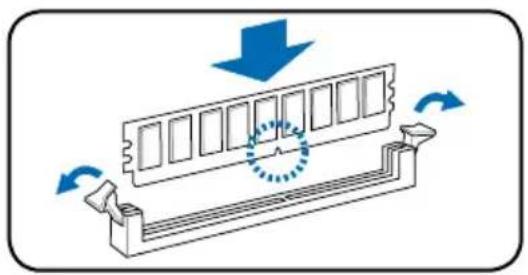

DIMM beszerelése

1. Keresse meg a DIMM-fogalatokat az alaplapon.
2. Oldja a DIMM-foglalat rogzítését a kapcsok kifelé nyomásával.
3. Illessze a DIMM-modult a foglalatba ury, hogy a DIMM-en levő bevágás egy vonalba essen a foglalat kiszögellésével.
4. Nyomja a fogalatba a DIMM modult, amig a tartókapcsok befelé nem pattannak.

FIGYELEM!

Húzza ki a pátegységet a konnektorból, mielott DIMM modult szerelne be, vagy távolítana el. Ennek figyelmen kívül hagyása az alaplap és/vagy az alkatrészek megrongálóásához yezethet.
- A DDR DIMM modul egy nyílással rendelkezik, igy azCsak egyféleképpen helyezhető be. A DIMM modul károsodásanak elkerülèse érdekében NE eröltesse a modult

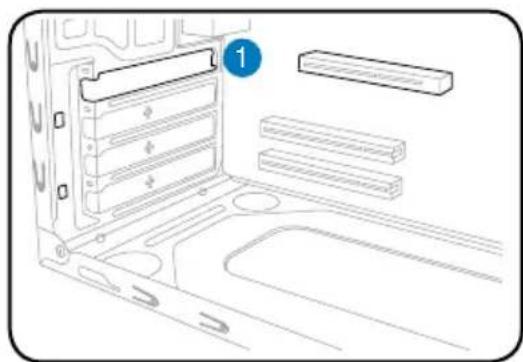

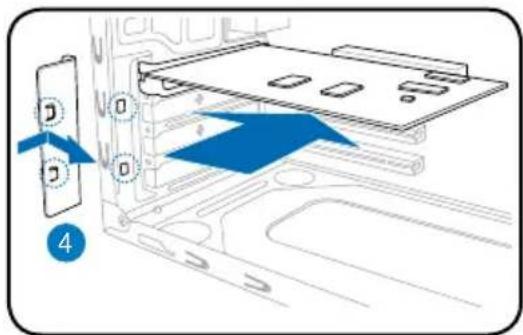

Bóvítokártha beszerelése

1. Távolitsa el a fémkeret reteszét.

1. Helyezze be a kartya csatlakozojat a foglalatba, majd hatarozott mozdulattal nyomja le a kartyat, amig a helvere nem illeszkedik.

2. Szerelie vissza a fémkeret reteszet.

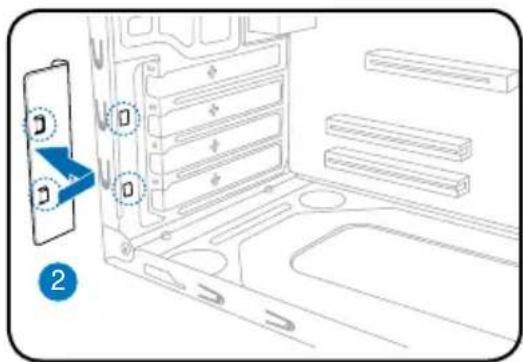

3. Távolítsa el ahhoz a foglalathoz tartozó fém fedölemezt, amelyet hasznalni szándekozik.

Hattértárak beszerelése

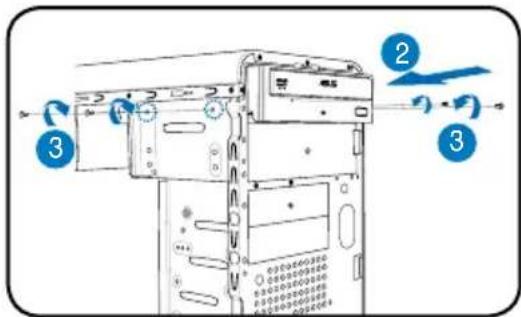

Optikai meghajto

1. Forditsa a hazat a megfelelo iranyba, majd szerelje le a felso 5,25 huvelykes meghajtobovitohely femlemezet.
2. Helyezze az optikai meghajtó a bovitohelyre, majd ovatosan tolja be, amig a rogzitésère szolgálo lyukak és a bovitohely lyukai egy vonalba nem esnek.
3. Rögzítse az optikai meghajtókt-két csavarral mindkét oldalon.

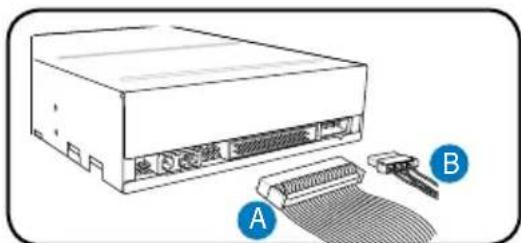

4. Csatlakoztassa a IDE- (A) és tapkábel (B) dugóit a meghajto hátulján levő csatlakozókhoz.

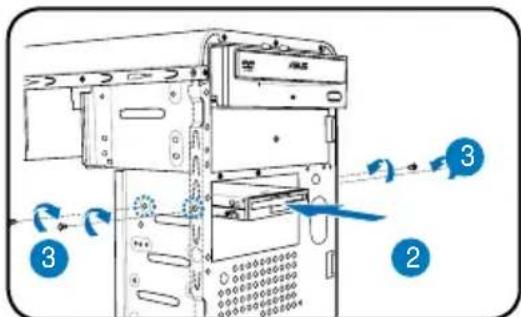

Hajlékonylemez-meghajtó

1. Forditsa a hazat a megfelelo iranyba, majd szerelje le az also 3,5 huvelykes meghajto-bovitohely femlemezet
2. Helyezze a Hajlekonylemez-meghajtot a bovitohelyre, majd ovatosan tolja be, amig a rogzitésere szolgalo lyukak es a bovitohely lyukai egy vonalba nem esnek.
3. Rögzütse a hajlékonylemez-meghajtókét-két csavarral mindkét oldalon.

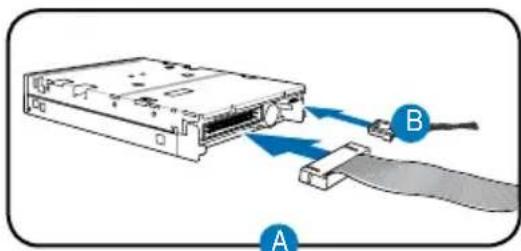

4. Csatlakoztassa a jel- (A), es
   tapkábel (B) dugóit a meghajto hátulján lévo csatlakozókhoz.

Merevlemez-meghajto

1. Forditsa a hazat a megfelelo iranyba, majd szerelje le a felso 3,5 huvelykes meghajto-bovitohely femlemezet.
2. Helyezze a merevlemez-meghajtota bovitohelyre, majd ovatosan toljabe, amig a rogzitésere szolgalo lyukak es a bovitohely lyukai egyvonalba nem esnek.

3. Rögzütse a merevlemez-meghajtôt két-két csavarral mindkét oldalon.

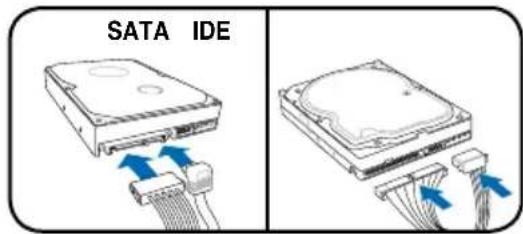

4. SATA merevlemez-meghajto esetében: Csatlakoztassa a SATA jel-, illetve tapkábel dugoit a meghajto hátuljan lévo csatlakozókhoz.

IDE merevlemez-meghajto esetében: Csatlakoztassa az IDE-, illetve tapkabel dugoit a meghajto I

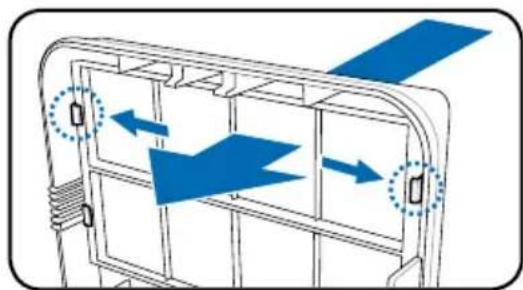

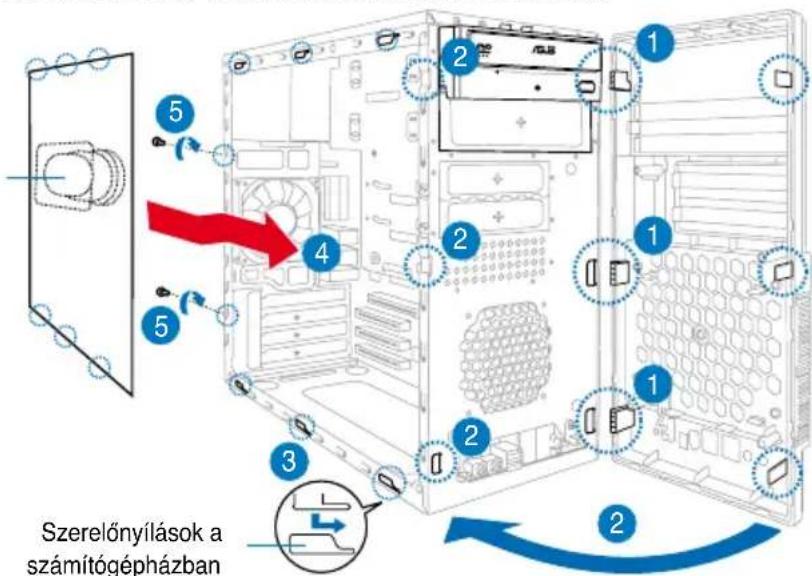

A bővítöhelyek fedeleinek eltávolítása és az elülső szerelény, illetve az oldalsó fedél visszaszerelése

Ha beszerelte az optikai, illetve hajlékonylemezes meghajtókat, szerelje le az elülso szerelvény fedelét (vagy fedeleit), mielott azimuthaszerelné a szamítogepházba. Ehhez a kovetkezoket kell tennis:

1. Keresse meg a bovitohely-fedel zarakat.
2. Nyomja kifelé a zarakat a bovitohely-fedel kioldasahoz.
3. Nyomja be a bovitohely-fedelet, maid teqve féRé.
4. Kovesse a 3,5 hüvelykes bovitohely-fedel eltavolitasara yonatkoz utasitasokat.

Az elulso szerelveny es oldalso fedel visszaszerelexe:

1. Illessze az elulso szerelveny pantszeru nyelveit a haz jobb oldalan levovnyilasokba.
2. Hajtsa balra az elulso szerelvenyt, majd illlessze a kampokat a haznyilasaiba, amig az elulso szerelveny a helvere nem illeszkedik.
3. Illessze az oldalso fedel kampoit a haz felso es also nyilasaiba.
4. Tolja az oldalsó fedelet az elülsö panel irányába, amig a helyère nem illeszkedik
5. Rögzütse a fedelet a két, korábban eltávolított csavarral.

Szelözóvezeték
