Type de produit	Ordinateur de bureau (système barebone)
Marque	ASUS
Modèle	V2P5G43
Dimensions (approx.)	180 x 420 x 380 mm
Poids (approx.)	10 kg
Alimentation	350 W, sélecteur de tension 115/230 V
Processeurs supportés	Intel Pentium 4 (LGA775) ou AMD (socket compatible)
Mémoire	DDR DIMM, nombre de slots non spécifié
Stockage	1 baie 5.25" (lecteur optique), 1 baie 3.5" (disquette), 1 baie 3.5" (disque dur), interface SATA ou IDE
Connectique avant	2 ports USB 2.0, prise casque, prise microphone, bouton Alimentation, bouton Reset, LED HDD
Connectique arrière	PS/2 clavier et souris, VGA, parallèle, 4 ports USB 2.0, LAN RJ-45, E-SATA ou série COM1 ou DVI, S/PDIF optique, IEEE 1394a, audio 6/8 canaux
Slots d'extension	Plusieurs slots (type non précisé), protections métalliques
Entretien et nettoyage	Débrancher l'appareil, dépoussiérer l'intérieur avec air comprimé, nettoyer les connecteurs avec un chiffon doux
Sécurité	Débrancher avant intervention, utiliser le sélecteur de tension adapté à votre région, ne pas forcer les composants lors de l'installation
Pièces détachées et réparabilité	Carte mère ASUS, ventilateur CPU, alimentation standard ATX, baies 5.25" et 3.5" standards, câbles IDE/SATA inclus
Informations générales	Système barebone, manuel d'installation fourni, tension d'entrée sélectionnable

FOIRE AUX QUESTIONS - V2P5G43 ASUS

Comment installer le processeur sur ce barebone ASUS ?

Repérez le socket CPU sur la carte mère. Pour un processeur Intel Pentium 4 (LGA775), déverrouillez le levier, retirez le cache PnP, alignez le triangle doré du CPU avec le coin inférieur gauche du socket, puis refermez la plaque et le levier. Pour un processeur AMD, soulevez le levier du socket, placez le CPU en alignant les triangles, puis abaissez le levier. Attention à ne pas plier les broches.

Comment régler le sélecteur de tension de l'alimentation ?

L'alimentation possède un sélecteur 115 V / 230 V près du connecteur d'alimentation. Si votre région utilise 100-127 V, réglez sur 115 V ; si elle utilise 200-240 V, réglez sur 230 V. Consultez le manuel pour l'emplacement exact.

Comment retirer le panneau latéral et la façade ?

Retirez les vis à l'arrière, faites glisser le panneau latéral vers l'arrière pour le déclipser. Pour la façade, soulevez les crochets du châssis, faites pivoter vers la droite, puis retirez-la.

Comment installer un module de mémoire DIMM ?

Déverrouillez les clips du socket DIMM en les poussant vers l'extérieur. Alignez l'encoche du module avec l'ergot du socket, puis enfoncez-le jusqu'à ce que les clips se referment. Débranchez toujours l'alimentation avant d'ajouter ou de retirer des modules.

Comment installer un disque dur ?

Retirez le cache métallique de la baie 3.5". Insérez le disque dur dans la baie, alignez les pas de vis, fixez-le avec deux vis de chaque côté. Connectez les câbles SATA ou IDE ainsi que le câble d'alimentation à l'arrière du disque.

Comment installer un lecteur optique ?

Retirez le cache métallique de la baie 5.25". Insérez le lecteur optique, alignez les pas de vis, fixez-le avec deux vis de chaque côté. Connectez le câble IDE et le câble d'alimentation à l'arrière du lecteur.

Comment installer une carte d'extension ?

Retirez le verrou des protections métalliques, enlevez la protection du slot choisi. Insérez la carte dans le slot en appuyant fermement, puis remettez le verrou en place.

Que faire si l'ordinateur ne démarre pas ?

Vérifiez le sélecteur de tension (115V/230V), assurez-vous que le câble d'alimentation est branché. Vérifiez que le processeur, la mémoire et les cartes sont correctement installés. Réessayez après avoir débranché et rebranché l'alimentation.

Comment nettoyer l'ordinateur ?

Débranchez l'alimentation. Utilisez de l'air comprimé pour dépoussiérer l'intérieur, en particulier le ventilateur CPU, l'alimentation et les baies. Nettoyez les connecteurs avec un chiffon doux et sec. Évitez l'humidité.

Où trouver des pièces de rechange pour ce modèle ?

Les pièces comme la carte mère, le ventilateur CPU, l'alimentation et les câbles sont des composants standard (ATX). Vous pouvez les trouver chez des revendeurs de pièces informatiques ou sur le site d'ASUS. Utilisez le numéro de modèle V2P5G43 pour des références exactes.

MODE D'EMPLOI V2P5G43 ASUS

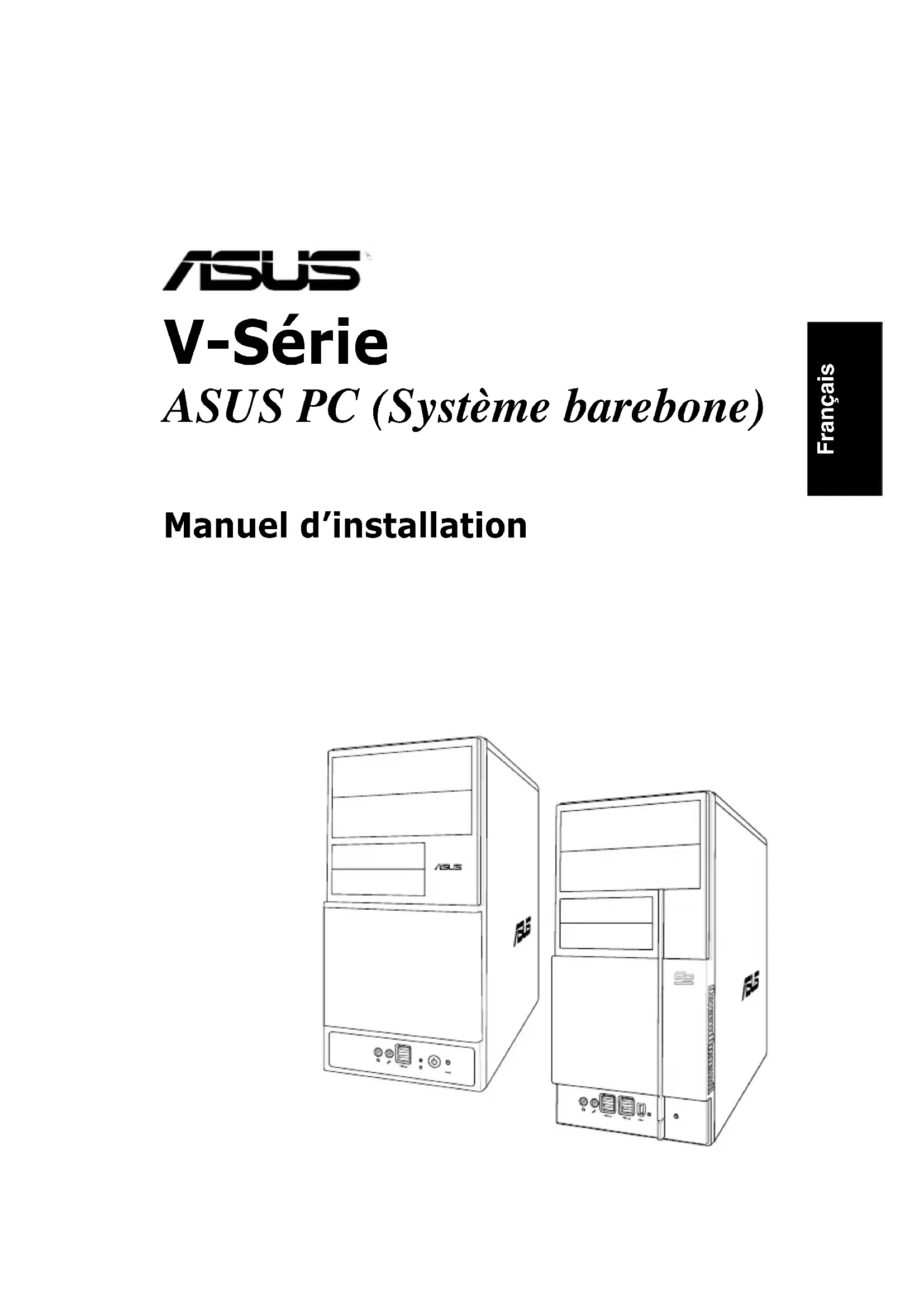

ASUS PC (Système barebone)

Manuel d'installation

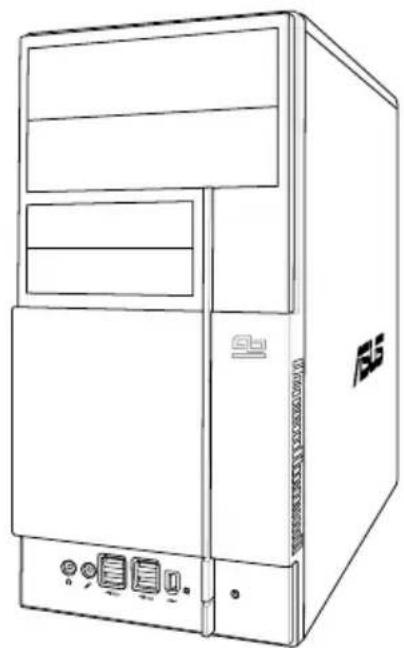

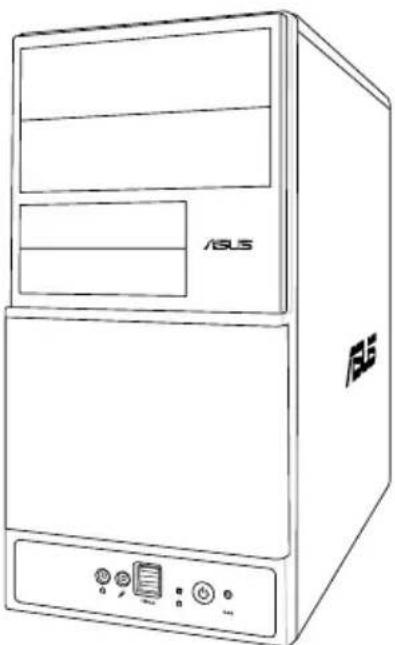

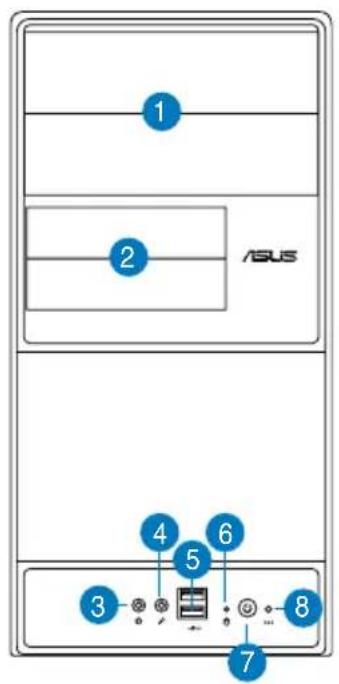

Caracteristiques de la façade

1. Cache pour baies 5.25"
2. Cache pour baies 3.5"
3. Port casque
4. Port microphone
5. Ports USB 2.0*
6. HDD LED
7. Bouton d'alimentation
8. Bouton Reset

NOTE: *Certains
modèles peuvent intégrer
deux ports USB 2.0
additionnels et/ou un port
IEEE 1394a.

Caracteristiques de l'arrière

NOTE: Les ports du panneau arriere ainsi que leur emplacement peuvent varier selon voitre système. Pour une description détaillée, reportez-vous au manuel de l'utilisateur de votre système.

1. Port clavier PS/2 ()
2. Port souris PS/2 (
3. Port VGA (
4. Port parallel (
5. Ports USB 2.0 ( (certains modèles peuvent intégrer quatre ports USB 2.0)
6. Port LAN (RJ-45) ()

7. Un des ports suivants:

8. Port E-SATA (

• Port Série (COM1) (

• Port DVI (

• Port S/PDIF Out optique (

1. Port IEEE 1394a (uniquement sur certains modèles)

1. Une des configurations de ports audio suivantes:

2. 6 canaux

• 8 canaux

Reportez-vous au tableau de configuration contenu dans le manuel de l'utilisateur pour plus de détails.

Composants internes

1. Façade

2. Alimentation

3. Baie 5.25 pouces vide

4. Slot pour ventilateur chassin

5. Baie pour lecteur de disquette

6. Carte mère ASUS

7. Baie pour disque dur

8. Protections métalliques pour slots d'extension

NOTE: *Reportez-vous au manuel de l'utilisateur du système pour plus de détails sur la carte mère.

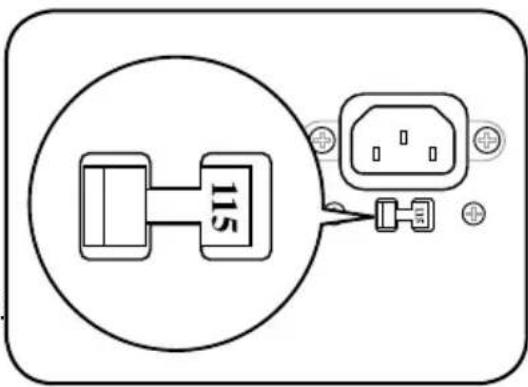

Choisisr le voltage

L'alimentation du système est équipée d'un selecteur de tension 115 V/230 V situé pres du connecteur d'alimentation. Utilisez cet interrupteur pour désir laonne tension d'entrée en fonction des standards utilisés dans votre région.

Si la tension dans votre région est de 100-127 V, passez l'interrupteur sur 115 V.

Si la tension dans votre région est de 200-240 V, passes l'interrupteur sur 230 V.

NOTE: Reportez-vous au manuel de l'utilisateur du système pour l'emplacement exacte du selecteur de voltage.

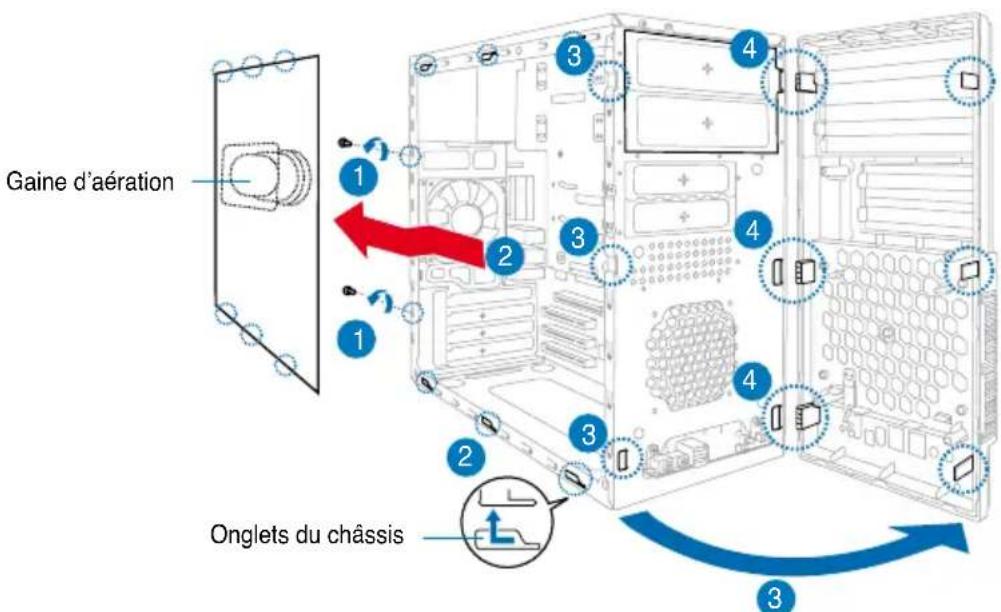

Retirer le panneau latorial et la façade

1. Retirez les vis du panneau arriere.
2. Faites glisser le panneau latorial vers l'arriere jusqu'à ce que ses crochets se détachent des onglets du chassin. Mettez le panneau latorial de cote.
3. Repérez les crochets de la façade, et souvelez-les jusqu'à ce qu'ils se détachent du chàssis.
4. Faites pivoter la façade vers la croite, jusqu'à ce que les clapets situés sur le côte droit du panneau soient visibles.
5. Retirez la façade, puis mettez-la de côté.

Installer le CPU

Installer un processeur Intel Pentium 4 au format LGA775

1. Localisez le socket du CPU sur la carte mère.
2. Pressez le levier avec votre pouce (A) et glissez-le vers la gauche (B) jusqu'à ce qu'il soit libéré du loquet de détention.

ATTENTION: Pour éviter d'endommager les broches du socket, ne retirez pas le cache PnP sauf pour installer le CPU.

1. Levez le levier dans la direction de la flèche à un angle de 135^ .
2. Levez la plaque avec votre pouce à un angle de 100^(4A) , puis+poussez le couvercle PnP de la plaque pour I'enlever (4B).

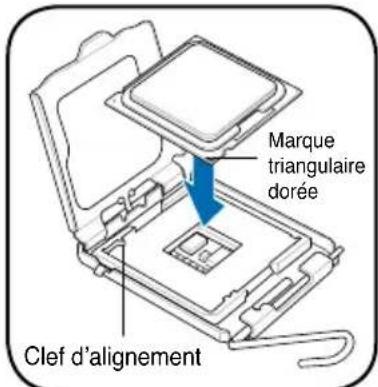

3. Placez le CPU au dessus du socket, en vous assurant que le triangle doré soit dans le coin inférieur gauche du socket. La clef d'alignement du socket doit correspondre avec l'encoche du CPU.
4. Refermez la plaque (A), puis poussez le levier (B) jusqu'à ce qu'il soit accroché par le loquet de détention.

Installer le AMD CPU

1. Repérez le socket du CPU, puis soulever le levier du socket de 90^ - 100^
2. Placez le CPU sur le socket, en vous assurant que le triangle doré sur le CPU est installé sur le triangle du socket.
3. Abaissez le levier du socket afin de sécuriser le CPU.

s

ATTENTION: Une mauvaise installation du CPU sur le socket peut plier les broches et sérieusement endommager le CPU!

Installer l'ensemble dissipateur-ventilateur

Installer un ensemble dissipateur-ventilateur pour processeur Intel® Pentium® 4

1. Placez le dissipateur sur le processeur, en vous assurant que les quatre systèmes de serrage correspondent aux trous de la carte mère.
2. Pressez sur deux systèmes de serrage à la fois en séquence diagonale pour fixer l'ensemble dissipateur-ventilateur.
3. Lorsque l'ensemble dissipateur-ventilateur est en place, connectez le cable du ventilateur CPU au connecteur de la carte mère étiquete CPU_FAN.

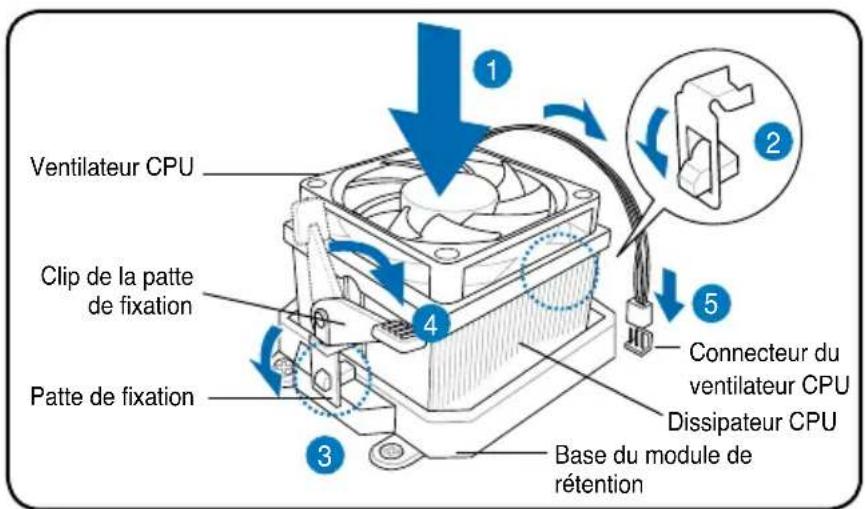

Installer un ensemble dissipateur-ventilateur pour processeur AMD

1. Placez l'ensemble ventilateur-dissipateur sur le CPU.

IMPORTANT. Assurez-vous que l'ensemble dissipateur-ventilateur soit bien fixé à la base du système de détention, sinon il vous sera impossible d'attacher le clip de fixation.

1. Fixez une extrémité de la patte de fixation au module de détention.
2. Fixez l'autre extrémité de la patte de fixation (préès du clip de fixation) au module de détention jusqu'à ce qu'un clic se fasse entendre.

NOTE. La boîte de votre CPU doit containir les instructions d'installation du CPU, de l'ensemble dissipateur-ventilateur, et du module de détention. Si les instructions de cette section ne correspondent pas à celles de la documentation du CPU, suivre cette dernière,

1. Abaissez les loquets de fixation du module de détention afin de sécuriser l'ensemble dissipateur-ventilateur à la base du module.
2. Connectez le cable du ventilateur CPU au connecteur de la carte mère.

ATTENTION: N'oubliez pas de connecter le cable du ventilateur au connecteur de la carte mère! Des erreurs lors de la surveillance du matériel peuvent survenir si vous ne branchez pas ce connecteur.

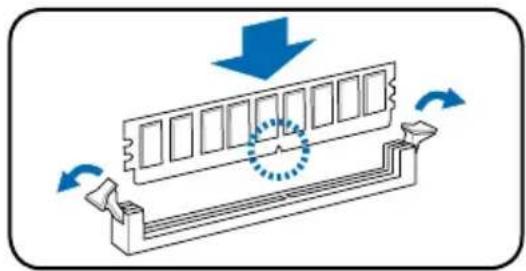

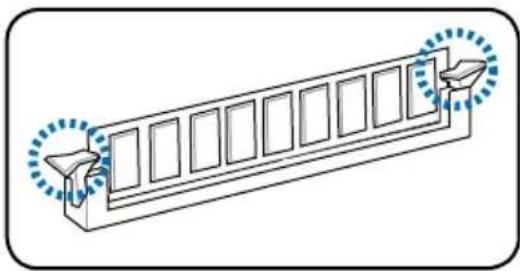

Installer un module DIMM

1. Localisez les sockets DIMM de la carte mère.
2. Déverrouillez un socket DIMM en pressant sur les clips de détention vers l'extérieur.
3. Alignez un module DIMM sur le socket de sorte que l'encoche sur la DIMM corresponde à l'ergot du socket.
4. Enforcez le module DIMM dans le socket jusqu'à ce que les clips de détention se referment.

ATTENTION:

• Débranche la source d'alimentation avant d'ajouter ou de retarder des modules DIMMs. Ne pas le faire peut endommager la carte mère et/ou les composants.
• Un module DDR DIMM est verrouillé par une encoche, de sorte qu'il ne peut entraîr dans le socket que dans un seul sens. NE FORCEZ pas sur un module pour le faire entraîr dans son socket pour ne pas l'endommager.

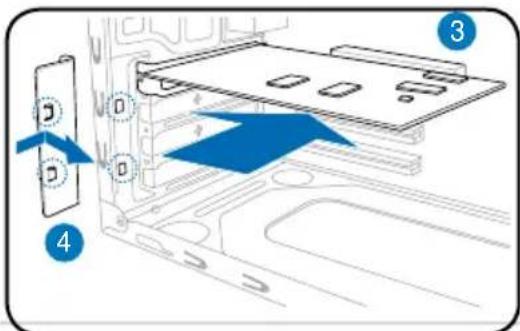

Installer une carte d'extension

1. Retirez le verrou des protections métalliques.

1. Enlevez la protection métallique du slot que vous poulez utiliser.

1. Insérez le connecteur de la carte dans le slot et pressez jusqu'à ce que la carte soit en place.
2. Replacez le verrou des protections metalliques.

Installer des disques de stockage

Installer un lecteur optique

1. Mettez le chassis en position verticale, puis retirez le premier cache métallique pour baie 5.25".
2. Insérez le lecteur optique dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur optique grâce à deux vis sur les deux côtés de la baje.

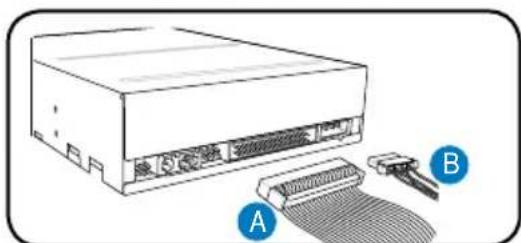

4. Connectez les cables IDE(A), et d'alimentation (B) aux connecteurs situés à l'arrière du lecteur.

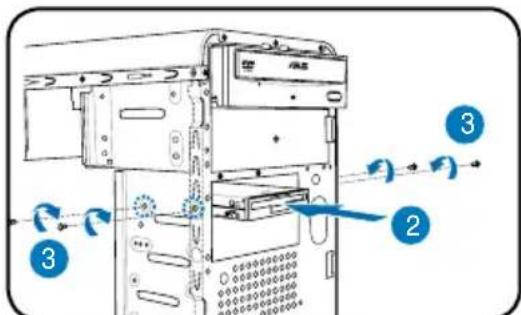

Installer un lecteur de disquettes

1. Mettez le chassis en position verticale, puis retirez le premier cache métallique pour baie 3.5".
2. Insérez le lecteur de disquettes dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.
3. Sécurisez le lecteur de disquettes grâce à deux vis sur les deux côts de la baie.

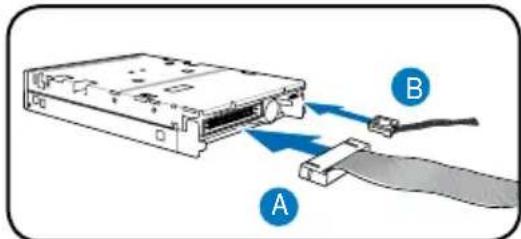

4. Connectez le cable du lecteur de disquettes (A) et d'alimentation (B) à l'arrête du lecteur.

Installer un disque dur

1. Mettez le chassis en position verticale, puis retirez le deuxième cache métallique pour baie 3.5".
2. Insérez le disque dur dans la baie, puis poussez-le délicatement jusqu'à ce que les pas de vis s'alignent avec ceux situés sur la baie.

3. Sécurisez le disque dur grâce à deux vis sur les deux côtés de la baie.

4. Pour un disque dur SATA: connectez les cables SATA et d'alimentation aux connecteurs à l'arrière du disque. Pour un disque dur IDE: connectez les cables IDE et d'alimentation aux connecteurs à l'arrière du disque.

Retirer le cache des baies et replacer la façade et le panneau lésral

Si vous avez installe un disque optique et/ou un lecteur de disquette, retarder le cache des baies de la façon avant de replacer cette derniere. Pour ce faire:

1. Repérez les clips sur le cache des bages.
2. Poussez les clips vers l'extérieur, afin de libérer le cache.
3. Repoussez le cache vers l'intérieur, puis mettez-le de cotoé.
4. Suivez les mêmes instructions afin de-retirer le cache pour baie 3.5".

Pour replacer la façade et le panneau létal:

1. Insérez les clapets de la façade dans les ouvertures situées sur le côte droit du chassin.
2. Pivotez la façade sur la gauche, puis insérez les crochets dans le chassin jusqu'à ce que la façade tienne bien en place.
3. Insérez les crochets du panneau lésral dans les ouvertures situées en haut et en bas du chassin.
4. Glissez le panneau latorial en direction de la faucade jusqu'à ce qu'il tienne bien.
5. Sécurisez le capot avec les deux vis, retirees précédemment.
