Tipo di prodotto	Computer desktop (sistema barebone)
Marca	ASUS
Modello	V2P5G43
Dimensioni (circa)	180 x 420 x 380 mm
Peso (circa)	10 kg
Alimentazione	350 W, selettore di tensione 115/230 V
Processori supportati	Intel Pentium 4 (LGA775) o AMD (socket compatibile)
Memoria	DDR DIMM, numero di slot non specificato
Archiviazione	1 vano da 5.25" (lettore ottico), 1 vano da 3.5" (floppy), 1 vano da 3.5" (disco rigido), interfaccia SATA o IDE
Connettori anteriori	2 porte USB 2.0, jack cuffie, jack microfono, pulsante Accensione, pulsante Reset, LED HDD
Connettori posteriori	PS/2 tastiera e mouse, VGA, parallela, 4 porte USB 2.0, LAN RJ-45, E-SATA o seriale COM1 o DVI, S/PDIF ottico, IEEE 1394a, audio 6/8 canali
Slot di espansione	Diversi slot (tipo non specificato), protezioni metalliche
Manutenzione e pulizia	Scollegare l'apparecchio, spolverare l'interno con aria compressa, pulire i connettori con un panno morbido
Sicurezza	Scollegare prima dell'intervento, utilizzare il selettore di tensione adatto alla propria regione, non forzare i componenti durante l'installazione
Ricambi e riparabilità	Scheda madre ASUS, ventola CPU, alimentatore standard ATX, vani 5.25" e 3.5" standard, cavi IDE/SATA inclusi
Informazioni generali	Sistema barebone, manuale di installazione incluso, tensione di ingresso selezionabile

Domande frequenti - V2P5G43 ASUS

Come installare il processore su questo barebone ASUS?

Individuare il socket CPU sulla scheda madre. Per un processore Intel Pentium 4 (LGA775), sbloccare la leva, rimuovere la protezione PnP, allineare il triangolo dorato della CPU con l'angolo inferiore sinistro del socket, quindi richiudere la piastra e la leva. Per un processore AMD, sollevare la leva del socket, posizionare la CPU allineando i triangoli, quindi abbassare la leva. Attenzione a non piegare i pin.

Come regolare il selettore di tensione dell'alimentatore?

L'alimentatore ha un selettore 115 V / 230 V vicino al connettore di alimentazione. Se la tua regione utilizza 100-127 V, imposta su 115 V; se utilizza 200-240 V, imposta su 230 V. Consulta il manuale per la posizione esatta.

Come rimuovere il pannello laterale e il frontale?

Rimuovere le viti posteriori, far scorrere il pannello laterale all'indietro per sganciarlo. Per il frontale, sollevare i ganci del telaio, ruotare verso destra, quindi rimuoverlo.

Come installare un modulo di memoria DIMM?

Sbloccare i fermagli del socket DIMM spingendoli verso l'esterno. Allineare la tacca del modulo con la linguetta del socket, quindi premere fino a quando i fermagli non si chiudono. Scollegare sempre l'alimentazione prima di aggiungere o rimuovere moduli.

Come installare un disco rigido?

Rimuovere la copertura metallica del vano da 3.5". Inserire il disco rigido nel vano, allineare i fori delle viti, fissarlo con due viti per lato. Collegare i cavi SATA o IDE e il cavo di alimentazione sul retro del disco.

Come installare un lettore ottico?

Rimuovere la copertura metallica del vano da 5.25". Inserire il lettore ottico, allineare i fori delle viti, fissarlo con due viti per lato. Collegare il cavo IDE e il cavo di alimentazione sul retro del lettore.

Come installare una scheda di espansione?

Rimuovere il fermo delle protezioni metalliche, togliere la protezione dello slot scelto. Inserire la scheda nello slot premendo saldamente, quindi rimettere il fermo in posizione.

Cosa fare se il computer non si accende?

Controllare il selettore di tensione (115V/230V), assicurarsi che il cavo di alimentazione sia collegato. Verificare che il processore, la memoria e le schede siano installati correttamente. Riprovare dopo aver scollegato e ricollegato l'alimentazione.

Come pulire il computer?

Scollegare l'alimentazione. Usare aria compressa per spolverare l'interno, in particolare la ventola della CPU, l'alimentatore e i vani. Pulire i connettori con un panno morbido e asciutto. Evitare l'umidità.

Dove trovare pezzi di ricambio per questo modello?

Pezzi come la scheda madre, la ventola CPU, l'alimentatore e i cavi sono componenti standard (ATX). Puoi trovarli presso rivenditori di parti informatiche o sul sito ASUS. Usa il numero di modello V2P5G43 per riferimenti esatti.

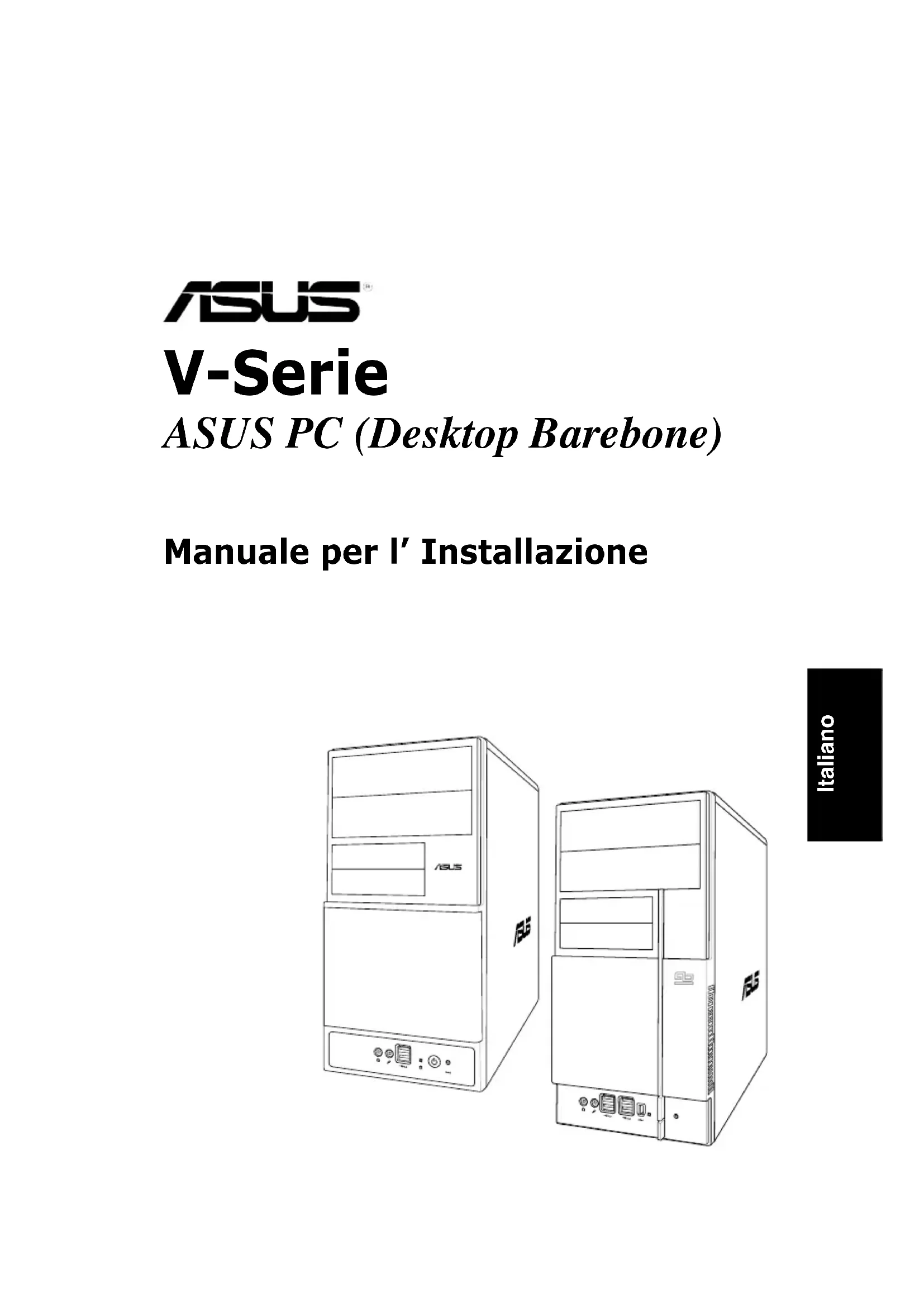

MANUALE UTENTE V2P5G43 ASUS

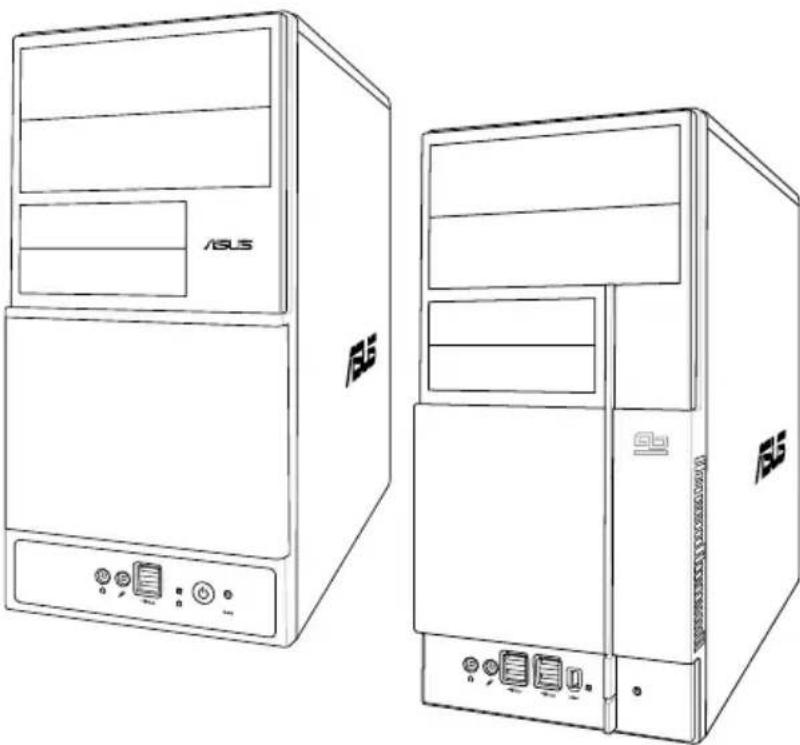

Manuale per l'Installatione

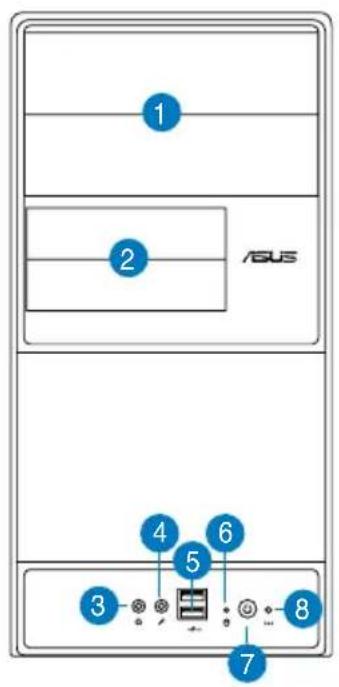

Funzionalità del pannello anteriore

1. coperchio alloggiamento
   lettore da 5.25-pollici
2. coperchio alloggiamento
   lettore da 3.5-pollici
3. Porta cuffie
4. Porta microfono
5. Porte USB 2.0*
6. LED HDD
7. Pulsante alimentazione
8. Pulsante Reset

NOTA: *Alcuni modelli possono averere due porte aggintive USB 2.0 e/o una porta IEEE 1394a.

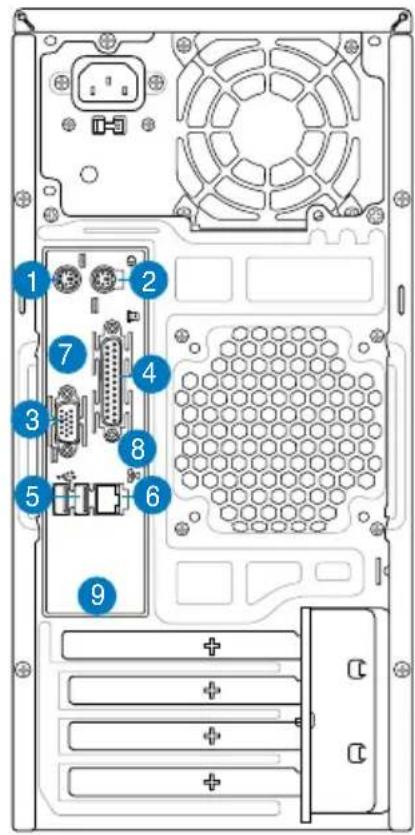

Funzionalità del pannello posteriore

NOTA: Le porte del pannello posteriore e la loro posizione possono variate, in funzione del modello del sistema utilizzato. Per una dettagliata descrizione, riferirsi alla Guida Utente del sistema.

1. Porta tastiera PS/2 ( )
2. Porta mouse PS/2 (
   3.Porta VGA
3. Portaparallela (
4. Porte USB 2.0 ( ) (alcuni modelli possono avere quattro porteposteriori USB 2.0)
5. Porta LAN (RJ-45) (

6. Una delle seguenti porte:

7. Porta E -SATA (

8. Porta serialle (COM1) ( )
9. Porta DVI (
   Porta Uscita S/PDIF Ottica (

10. Porta Uscita S/PDIF Coassiale (

11. Porta IEEE1394a ( ) (soltanto per alcuni modelli)

1. Una delle seguenti configurazioni per le porte audio:

2. 6-canali

• 8-canali

Per i dettagli, riferirsi alla tabella di configurazione.

Componenti interni

1. Coperchio pannello anteriore

2. Unità di alimentazione

3. Alloggamento vuoto perlettore ottico da 5.25-pollici

4. Spazio per la ventola del telaio

5. Alloggamentolettore floppy

6. Scheda madre ASUS*

7. Alloggiamentolettore disco fisso

8. Supporti di metallo slot di espansione

NOTA: *Per dettagli sulla schedamadre, riferirsi alla Guida Utente del systema.

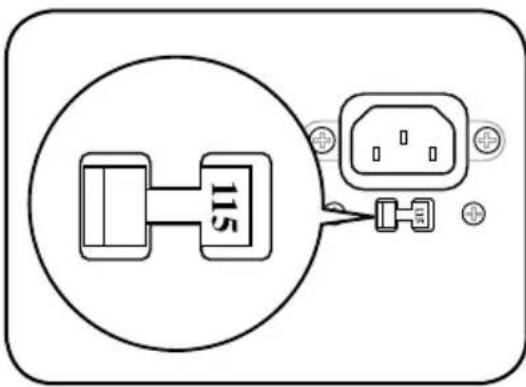

Selezione del voltaggio

L'unità di alimentazione del systema ha un selettore di voltaggio da 115 V/230 V posto vicino al connettore di alimentazione. Utilizzato quello erruttore per selezionare il voltaggio per la propria zona.

Se il voltaggio è di 100-127 V, impostare l'interruttore su 115 V.

Se il voltaggio è di 200-240 V, impostare l'interruttore su 230 V.

NOTA: Per l'esatta collocazione del selettore di voltaggio, rIferirsi alla Guida Utente delsystema.

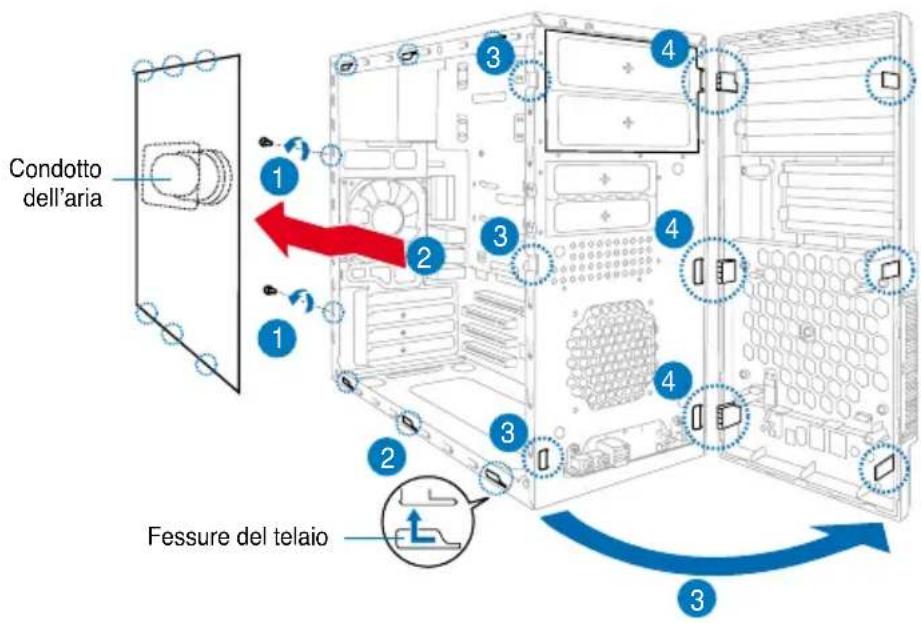

Rimozione del coperchio laterale e del pannello anteriore

1. Rimuovere le viti del coperchio del pannello posteriore.
2. Tirare il coperchio laterale verso il pannello posteriore finché i loro ganci non si liberano dalle alette dello chassis. Mettere da parte il coperchio.
3. Localizzare i ganci del pannello anteriore, e poi sollevarli finché non si liberano dallo chassis.
4. Ruotare il pannello anteriore a destra, finché non appariranno le alette a cerniera presenti sul lato destro.
5. Rimuovere il pannello, e metterlo da parte.

Installazione della CPU

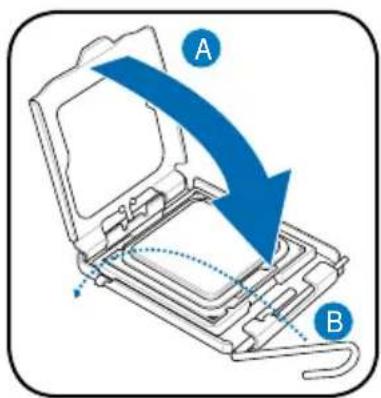

Installazione di una CPU Intel® Pentium® 4 nel formato LGA775

1. Individuare il socket CPU sulla schedamadre.
2. Premere la leva di carico con il pollice (A) e spostarla verso sinistra (B) finché non sare rilasciata alla linguetta che la trattiene.

ATTENZIONE. Per evitare di danneggiare i pin, non rimuovere la protezione PnP salvo si stia installando una CPU.

1. Sollevare la leva di caricamento nella direzione della freccia per un angolo di 135^ .
2. Sollevare la piatra di caricamento con il pollice (4A), poi premere con l'indice il tappo PnP alla piatra di caricamento per rimuoverlo (4B).

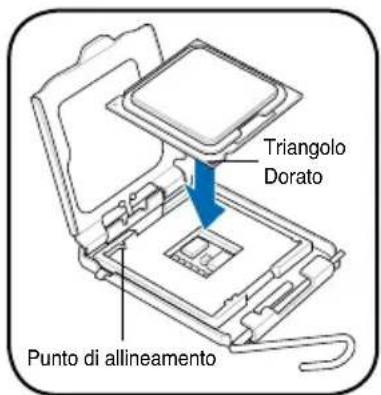

3. Posizione la CPU sopra lo zoccolo, assicurandosi che il triangolo dorato sia allineato con l'angolo in basso a sinistra dello zoccolo. Il punto di allineamento presente sullo zoccolo dovrà insertarsi nell'intaglio della CPU.
4. Chiudere la piastra di caricamento (A), poi premere la leva di caricamento (B) finché non si blocca nella linguetta di ritenzione.

Installazione di una CPU AMD

1. Localizzare il socket della CPU, poi sollevare la leva per un angolo di 90^ - 100^ .
2. Installare la CPU al socket, assicurandosi che l'angolo della CPU con il triangolo dorato corrisponda all'angolo del socket con un piccolo triangolo.
3. Premere verso il basso la leva del socket per bloccare la CPU.

ATTENZIONE. Un'installazione non corretta della CPU nel socket più danneggiare gravamente la CPU e i loro contatti!

Installazione della ventola della CPU e del dissipatore

Installazione di dissipatore e ventola per la CPU IntelPentium® 4

1. Posizione are il dissipatore sopra la CPU installata, assicurarsi che le quattro perni corrispondano con i fori presenti sulla schedà madre.
2. Premere verso il basso due perni alla volta in sequenza diagonale per assicurare il dissipatore e il montaggio della ventola in posizione.
3. Quando il gruppo dispersore di calore - ventolina è in situ, collegare il cavo ventolina CPU al connettore sulla scheda madre.

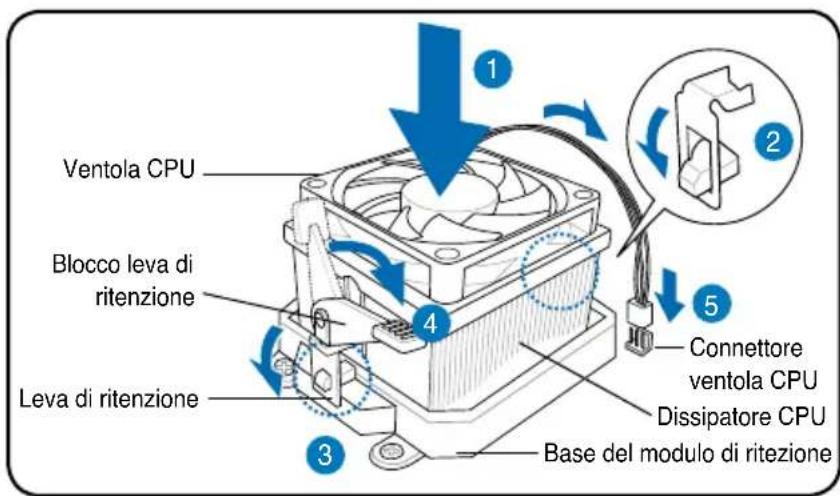

Installazione di dissipatore e ventola per la CPU AMD

1. Posizione il dissipatore sopra la CPU installata.

IMPORTANT. Assicurarsi che ventola e dissipatore si insertiscano perfettamente nella base del modulo di ritenzione, altrimenti non sare possibile bloccare il supporto.

1. Attacare un'estremita del supporto di bloccaggio alla base del modulo.
2. Attaccare l'altra estremità (vicino al blocco) alla base del modulo finché non risulterà in posizione.

NOTA. Il dissipatore e la ventola della CPU vengono forniti con le istruzioni per l'installazione della CPU, dissipatore, e per il meccanismo di bloccaggio. Se le istruzioni descripte in questo paragrafo non corrispondono con la documentazione della CPU, seguire il successivo.

1. Premere verso il basso il blocco del supporto sul meccanismo di bloccaggio per bloccare la ventola e il dissipatore alla base del modulo.
2. Connette il cavo della ventola della CPU al connettor della scheda madre.

ATTENZIONE. Non dimenticare di collegare il connettore della ventola della CPU o potrebbe verificarsi un erre hardware!

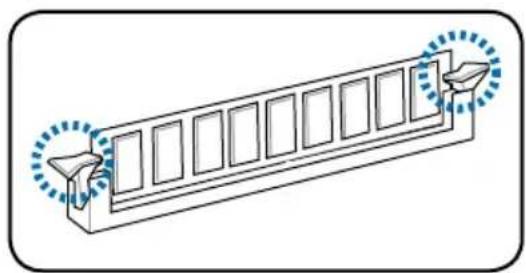

Installazione della DIMM

1. Localizzare i socket della DIMM nella schedamadre.
2. Sbloccare il socket della DIMM premendo le leve di trattimento verso l'esterno.
3. Allineare la DIMM al socket in modo che la tacco della DIMM coincida con quella del socket.
4. Premere il DIMM nel socket finché i ganci di trattimento non scattano all'interno.

ATTENZIONE.

• Togliere l'alimentazione prima di aggiungere o rimuovere le DIMM. L'omissione di queste operazioni cui cause danni gravi alla scheda madre e/oagli altri componenti.
• La DIMM DDR può coincidere con la tacco in una sola direzione. NON forzare la DIMM nelle zoccolo per evitare di danneggiarla.

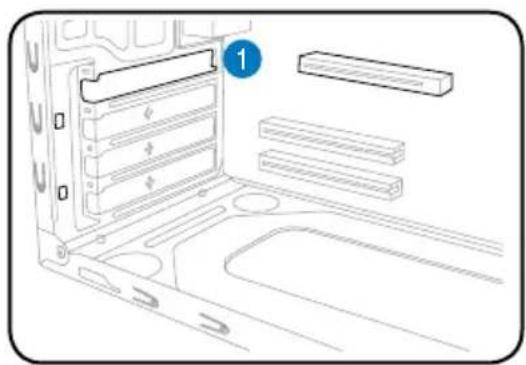

Installazione della schedadi espansione

1. Rimuovere il blocco del supporto di metallo.

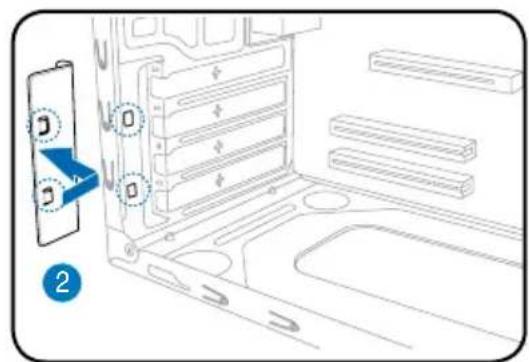

2. Rimuovere la staffa metallica di fronte all'alloggiamento che si intende utilizzato.

1. Inserire il connettore della sched a nll'alloggiamento, poi premere la scheda fermamente finché non risulti in posizione.
2. Riposizione are il blocco del supporto di metallo.

Installazione dei drive di memoria

Lettore ottico

1. Posizionare lo chassis in verticale, e rimuovere il coperchio metallico superiore dell'alloggiamento dellettore da 5.25".

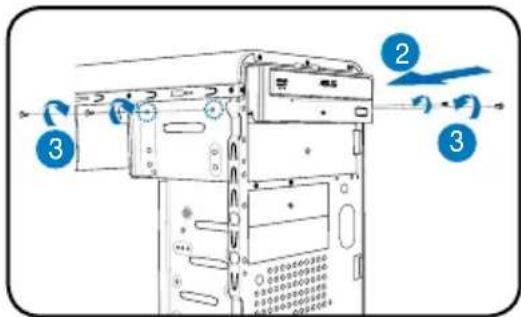

2. Inserire illettore ottico nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare illettore ottico con due viti su entrambi i lati dell'alloggiamento.
4. Collegare le spine IDE (A) e alimentazione (B) ai connettori sul retro dellettore.

Lettore floppy

1. Posizionare lo chassis in verticale,\ quindi rimuovere il coperchio metallico\ inferiore dell'alloggiamento dellettore 3.5".

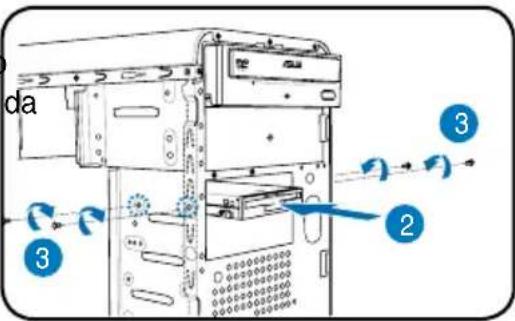

2. Inserire illettore del floppy nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.
3. Bloccare il floppy con due viti su entrambi i lati dell'alloggiamento.

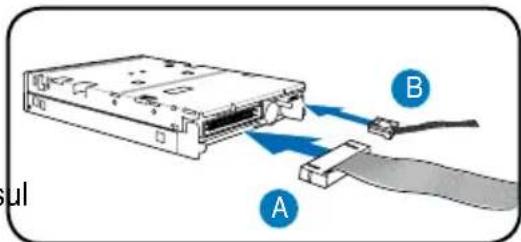

4. Collegare le spine del segnale (A) e di alimentazione (B) ai connettori posti sul retro dellettore.

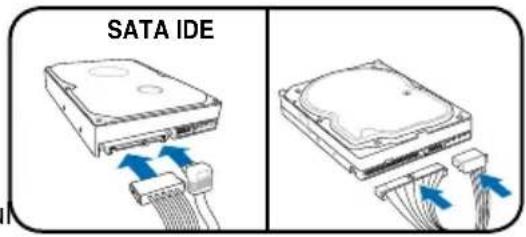

Disco fisso

1. Posizione are lo chassis in verticale,\ quindi rimuovere il coperchio metallico\ superiore dell'alloggiamento dellettore\ da 3.5".
2. Inserire il disco fisso nell'alloggiamento, poi spingerlo con delicatezza finché i fori delle viti non siano allineati con quelli dell'alloggiamento.

3. Bloccare il disco fisso con due viti su entrambi i lati dell'alloggiamento.

4. Per HDD SATA: Collegare le spine del segnale e di alimentazione di SATA ai connettori posti dietro allettore.

Per HDD IDE: Collegare le spine IDE e di alimentazione ai connettori posti sul retro dellettore.

Rimozione dei coperchi degli alloggiamenti e reinstallazione dei pannelli anteriore e laterale

Se si era installato unlettore ottico e/o per floppy, rimuovere il coperchio(i) del pannello anteriore prima di reinstallarlo sullo chassis. Procedere come segue:

1. Localizzare i blocchi del coperchio dell'alloggiamento.
2. Premerli verso l'esterno per liberare il coperchio.
3. Premere il coperchio verso l'interno, poi metterlo da parte.
   4.Seguire les stesses istruzioni per rimuovere il coperchio dell'alloggiamento dellettore da 3.5".

Per reinstallare il pannello anteriore e il coperchio laterale:

1. Inserire le alette a cerniera del pannello anteriore nei fori presenti sul lato destro dello chassis.
2. Ruotare l'assemblaggio del pannello anteriore a sinistra, insere quindi i ganci dello chassis finché il pannello non sare in posizione.
3. Inserire i ganci del coperchio laterale nei fori in alto e in basso dello chassis.
4. Premere il coperchio laterale nella direzione del pannello anteriore finché non risulti in posizione.
5. Bloccare il coperchio con le due viti tolte prima.
