Typ produktu	Stolní počítač (systém barebone)
Značka	ASUS
Model	V2P5G43
Rozměry (přibl.)	180 x 420 x 380 mm
Hmotnost (přibl.)	10 kg
Napájení	350 W, přepínač napětí 115/230 V
Podporované procesory	Intel Pentium 4 (LGA775) nebo AMD (kompatibilní patice)
Paměť	DDR DIMM, počet slotů nespecifikován
Úložiště	1x 5.25" pozice (optická mechanika), 1x 3.5" pozice (disketová mechanika), 1x 3.5" pozice (pevný disk), rozhraní SATA nebo IDE
Přední konektory	2x USB 2.0, konektor pro sluchátka, konektor pro mikrofon, tlačítko napájení, tlačítko Reset, LED HDD
Zadní konektory	PS/2 klávesnice a myš, VGA, paralelní, 4x USB 2.0, LAN RJ-45, E-SATA nebo sériový COM1 nebo DVI, optický S/PDIF, IEEE 1394a, audio 6/8 kanálů
Rozšiřující sloty	Více slotů (typ nespecifikován), kovové krytky
Údržba a čištění	Odpojte zařízení, vnitřek vyčistěte stlačeným vzduchem, konektory otřete suchým hadříkem
Bezpečnost	Před zásahem odpojte napájení, použijte přepínač napětí odpovídající vaší oblasti, při instalaci nezatěžujte součásti silou
Náhradní díly a opravitelnost	Základní deska ASUS, ventilátor CPU, standardní ATX zdroj, standardní 5.25" a 3.5" pozice, součástí jsou kabely IDE/SATA
Obecné informace	Systém barebone, dodáván s instalačním manuálem, volitelné vstupní napětí

Často kladené otázky - V2P5G43 ASUS

Jak nainstalovat procesor na tento barebone ASUS?

Najděte patici CPU na základní desce. Pro procesor Intel Pentium 4 (LGA775) odjistěte páčku, odstraňte kryt PnP, zarovnejte zlatý trojúhelník CPU s levým dolním rohem patice, poté zavřete desku a páčku. Pro procesor AMD zvedněte páčku patice, umístěte CPU zarovnáním trojúhelníků, poté páčku sklopte. Dávejte pozor, abyste neohnuli piny.

Jak nastavit přepínač napětí na zdroji?

Zdroj má přepínač 115 V / 230 V poblíž napájecího konektoru. Pokud vaše oblast používá 100-127 V, nastavte na 115 V; pokud 200-240 V, nastavte na 230 V. Přesné umístění najdete v manuálu.

Jak sejmout boční panel a přední kryt?

Odstraňte šrouby vzadu, posuňte boční panel dozadu, aby se odcvakl. Pro přední kryt nadzvedněte háčky na šasi, otočte doprava a poté jej sejměte.

Jak nainstalovat paměťový modul DIMM?

Odjistěte klipy patice DIMM jejich vytažením ven. Zarovnejte výřez modulu s výstupkem patice, poté zatlačte modul, dokud klipy nezapadnou. Před přidáním nebo odebráním modulů vždy odpojte napájení.

Jak nainstalovat pevný disk?

Odstraňte kovový kryt z 3.5" pozice. Vložte pevný disk do pozice, zarovnejte otvory pro šrouby, upevněte dvěma šrouby z každé strany. Připojte kabely SATA nebo IDE a napájecí kabel k zadní části disku.

Jak nainstalovat optickou mechaniku?

Odstraňte kovový kryt z 5.25" pozice. Vložte optickou mechaniku, zarovnejte otvory pro šrouby, upevněte dvěma šrouby z každé strany. Připojte IDE kabel a napájecí kabel k zadní části mechaniky.

Jak nainstalovat rozšiřující kartu?

Odstraňte zámek kovových krytek, sejměte krytku vybraného slotu. Zasuňte kartu do slotu pevným stisknutím, poté vraťte zámek zpět.

Co dělat, když počítač nenastartuje?

Zkontrolujte přepínač napětí (115V/230V), ujistěte se, že je napájecí kabel zapojený. Zkontrolujte, zda jsou procesor, paměť a karty správně nainstalovány. Zkuste to znovu po odpojení a opětovném připojení napájení.

Jak vyčistit počítač?

Odpojte napájení. Použijte stlačený vzduch k vyfoukání prachu z vnitřku, zejména ventilátoru CPU, zdroje a pozic. Konektory otřete suchým měkkým hadříkem. Vyhněte se vlhkosti.

Kde sehnat náhradní díly pro tento model?

Díly jako základní deska, ventilátor CPU, zdroj a kabely jsou standardní komponenty (ATX). Můžete je najít u prodejců počítačových dílů nebo na webu ASUS. Pro přesné reference použijte číslo modelu V2P5G43.

NÁVOD K OBSLUZE V2P5G43 ASUS

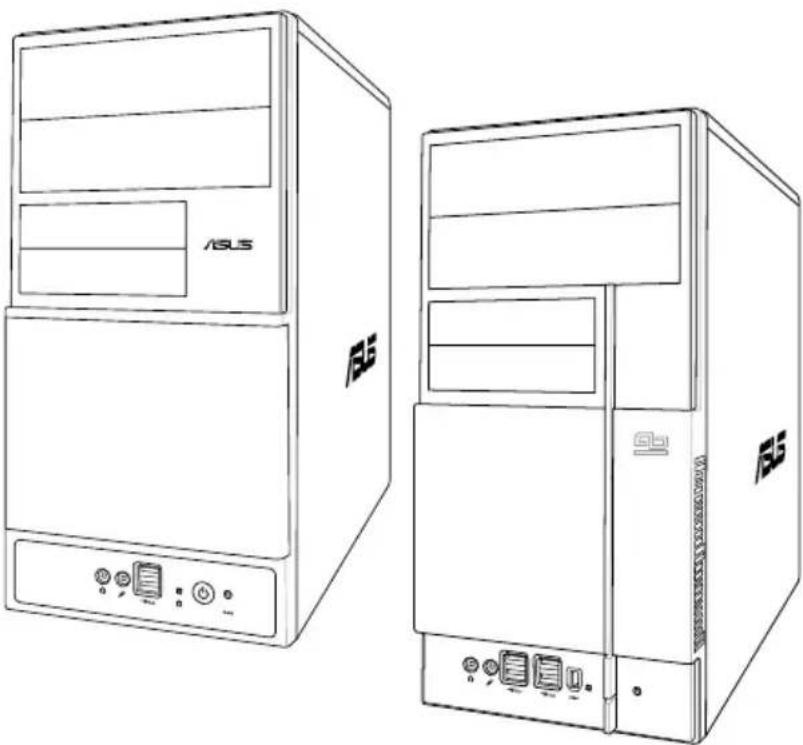

ASUS PC (stolní počítac Barebone)

Instalačni príručka

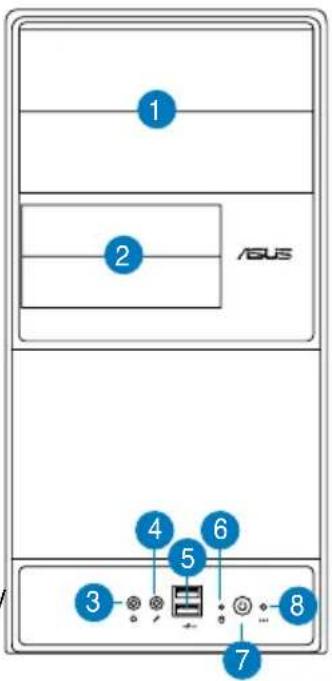

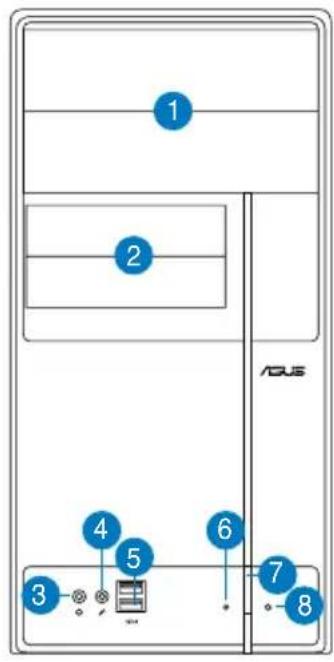

Popis predního panelu

1. Zaslepka pozice pro\ jednotku 5,25"
2. Zaslepka pozice pro\ jednotku 3,5"
3. Zdirka pro pripojeni sluchatek
4. Zdirka pro pripojeni mikrofonu
5. Porto rozhraní USB 2.0*
6. Indikator pevného disku
7. Vypinač
8. ResResetovani tlačitkoet button

POZNÁMKA: *Nekteré
modely mohou byt vybaveny
dvěma dodatečnými porty
USB 2.0 a/nebo jedním
portem IEEE 1394a.

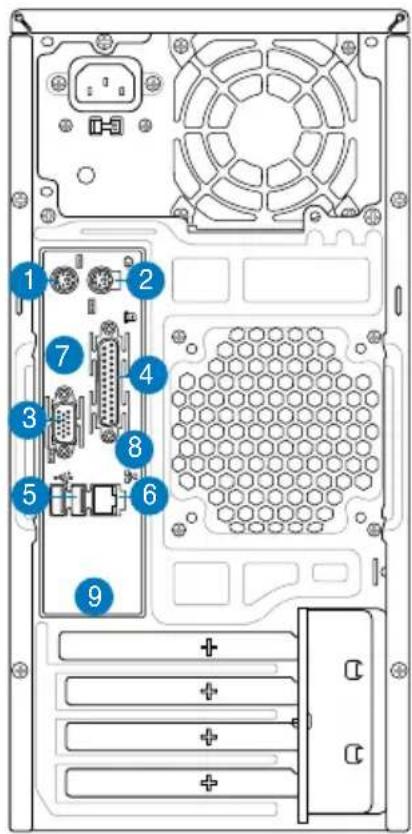

Popis zadniho panelu

POZNÁMKA: Porto na zadnim panelu a jejich umisteni se mohou lišit v závislosti na modelu počitače. Podrobný popis majdete v uživatelské príručce k počitači.

1. Port klávesnice PS/2 ()
2. Port mysi PS/2 (
   3.Port VGA（
3. Paralelni port (
4. Porty Rozhrani USB 2.0 ( (některé modely mohou byt vybaveny Čtyřmi zadními porty USB 2.0)
5. Sityovy port (RJ-45) (

6. Jeden z následujících portú:

7. Port E-SATA (

• Sériovy (COM1) port (

• Port DVI (

Opticky vystupni port S/PDIF (
- Koaxialni yystupní port S/PDIF (

1. Port IEEE1394 ( (pouze některé modely)

1. Jedna z následujících konfiguraci zvukovych portú:

6kanáll

• 8kanáll

Podrobné informace viz tabulka konfiguraci v uživatelské priruce.

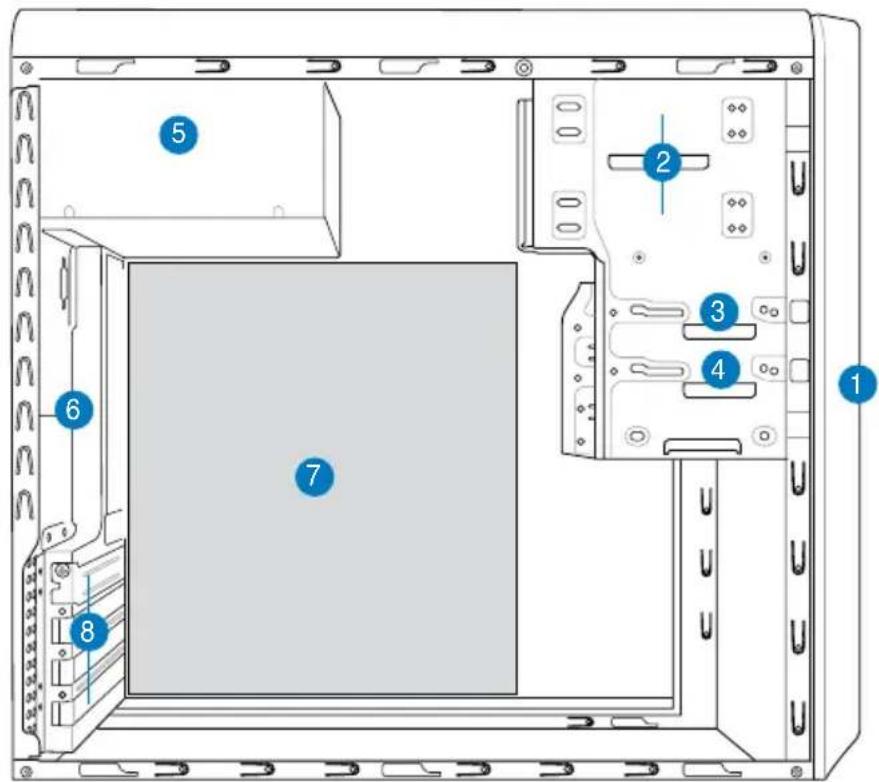

Vnitrnićasti

1. Kryt predniho panelu

2. Zdroj napajení

3. Prázdná poloha pro optickou\ jednotku 5.25"

4. Slot pro skrǐnovy ventilator

5. Pozice pro disketovou Jednotku

6. Základní deska ASUS*

7. Pozice pro pevný disk

8. Kovové záslepky rozširovacich slotu

POZNÁMKA: *Podrobnosti viz uživatelská príručka k základnínde sce počitě.

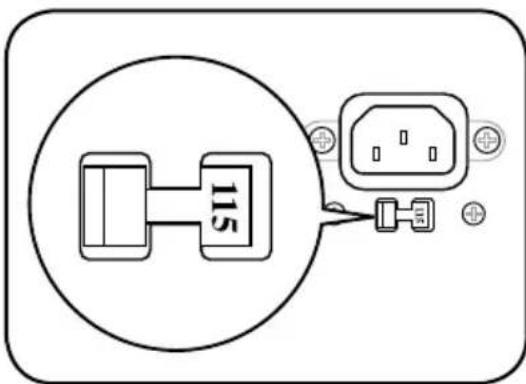

Vyběr napěti

Zdroj napajeni počitače je vybaven prépinačem napěti 115 V/230 V, který se nacházi vedle konektoru napajeni. Tento prépinač nastavte na hodnotu napěti napajeni počitače, ktera odpovedá napěti v elektrické zásuvce ve vaši oblasti.

Pokud je napeti ve vaşi oblasti 100-127 V, nastavte prepinač na hodnotu 115 V.

Pokud je napeti ve vaši oblasti 200 - 240 V, nastavte prepinač na hodnotu 230 V.

POZNÁMKA: Informace o prěsném umistěné prěpínace napěti viz uživatelská príručka k počitaci.

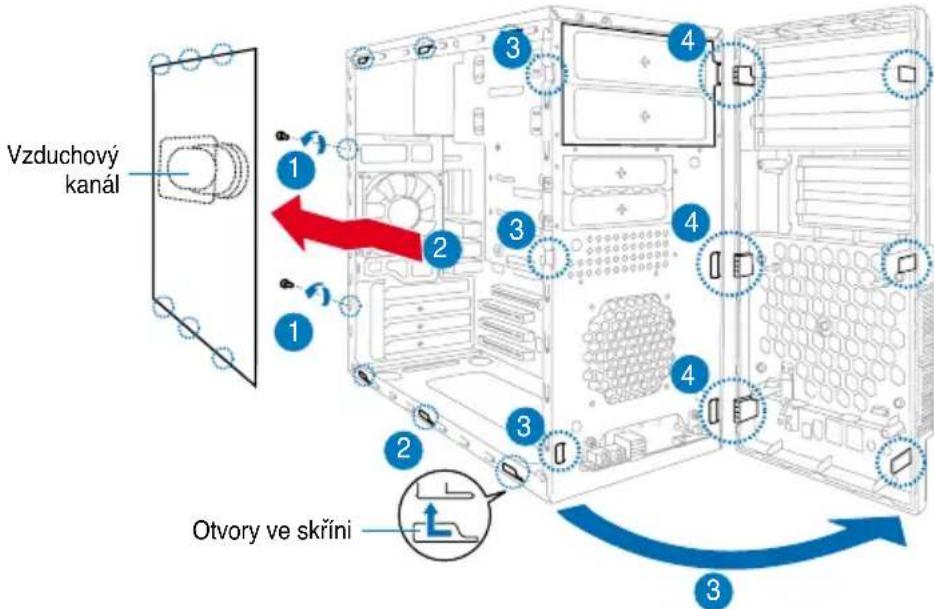

Demotáž bočniho a prědniho panelu

1. Odmontujte sroubky krytu skrince na zadnim panelu.
2. Posunte bočné panel směrem k zdanímu panelu tak, aby se háčky uvolnily z uchyť skříne. Odložte bočné panel stranou.
3. Vyhledje t hacky prndniho panelu a zvednete je tak, aby se uvolily ze skrine.
4. Otočte prední panel vpravo tak, aby se závesy krytu uvolnili.
5. Sejměte preydni panel a položte stranou.

Instalace procesoru

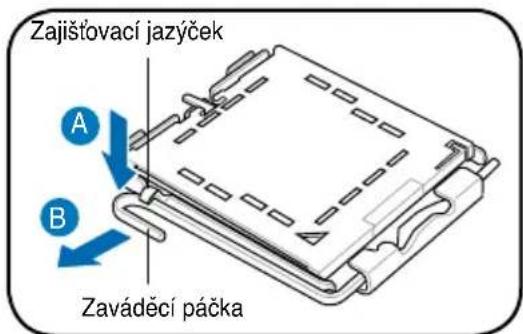

Instalace procesoru Intel Pentium 4 do patice LGA775:

1. Vyhledje tatici pro procesor na zakladni desce.
2. Palcem stisknéte zavadéci páčku (A) a posunte ji doleva (B) tak, aby byla uvolnéna z pojistky.

UPOZORNENi. Aby nedoslo k poskozeni koliku patice, sejmete vicko PnP až pri instalaci procesoru.

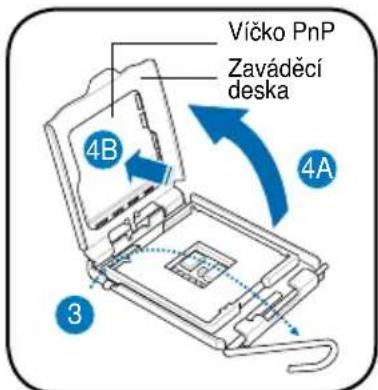

1. Zvedněte zavaděci pakku ve směru šipky do úhlu 135°.
2. Zvedněte zavádecí desku palcem a ukazovákem do uhlu 100^ (A) a poté zatlačte na vicko PnP pro odstraněni krytky (B).

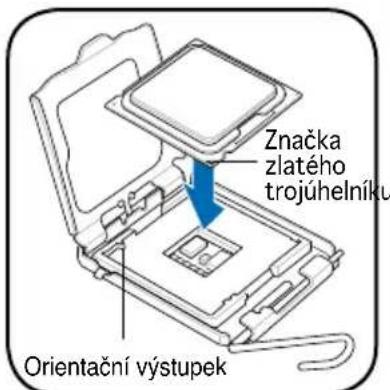

3. Zorientujte procesor nad patici tak, aby se zlaty trojuhelnik nachazel na dolnim leve rohu patice. Orientačni vystupek patice musi zapadnout do dražky na procesoru.

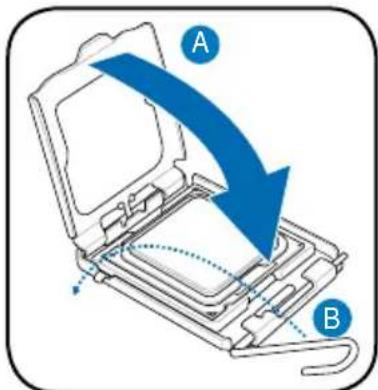

4. Zavrete zavadeci desku (A) a potom stisknete zavadeci paacku (B) tak, aby zaklapla do pojistky.

1. Vyhledje t patici procesoru a potom zvednete paacku patice do uhl 90 -100
2. Zorientujte procesor nad patici tak, aby roh procesoru označený zlatým trojúhelníkem odpovédal rohu patice s malým trojúhelníkem.
3. Sklopením páčky patice zajistěte procesor.

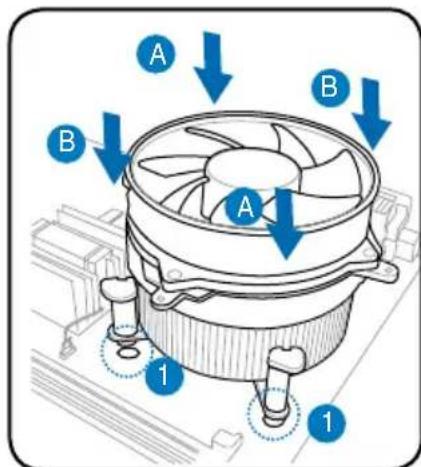

1. Umistete chladić na horní cást nainstalovaného procesoru tak, aby Čtyří uchyty odpovidaly otvorum na základné desce.
2. Postupné stiskněte kázdé dva úchyty v uhlopřićné poloze tak, aby bylo zajistěno pevné uchycení chladice s ventilátorem.
3. Po usazení ventilátoru a chladíće pripojte kabel ventilátoru procesoru ke konektoru na základné desce.

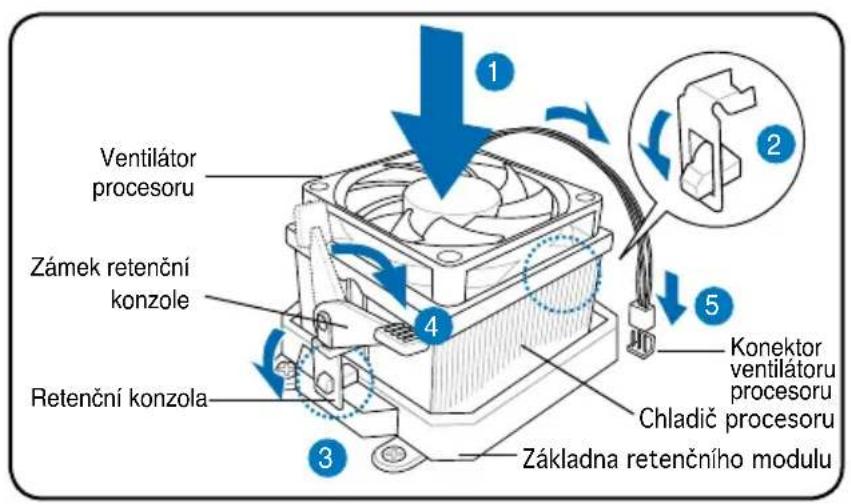

Instalace tepelné jímky a ventilátoru procesoru AMD

1. Umistete chladič na horní Čast nainstalovaného procesoru.

DULEZITE. Ventilator a chladič musi být zcela usazeny v základné retenčního modulu; v opacné prípadé nelze zaklapnout retenčné konzolu na mistro.

1. Pripojte jeder konec retencni konzole k zakladne retencnioho modulu.
2. Pripevněte druhý konec retencné konzole (v blízkosti zámku retencné konzole)
   k základné retencného modulu tak, aby zaklap na mistro.

POZNÁMKA. Baleni chladice a ventilátoru je dodáváno sPokyny pro instalaci procesoru, chladice a retenčniho mechanizmu. PokudPokyny v teto casti nejsou totožné s dokumentaci k procesoru, postupujte podle dokumentace k procesoru.

1. Stisknutim zámku retenčí konzole na retenčím mechanizmu zajistěte chladič a ventilátor k základné retenčího modulu.
2. Připojtě kabel ventilátoru procesoru ke konektoru na základné desce.

UPOZORNÉNÍ. Nezapamente prípojit konektor ventilátoru procesoru! V opacnémpripadé bude systém sledování hardwaru signalizovat chybu.

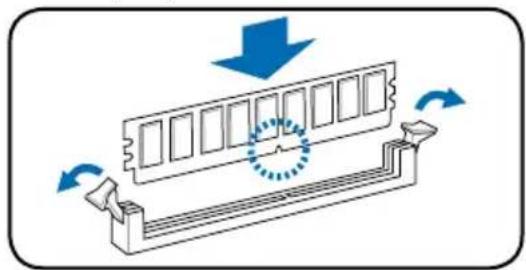

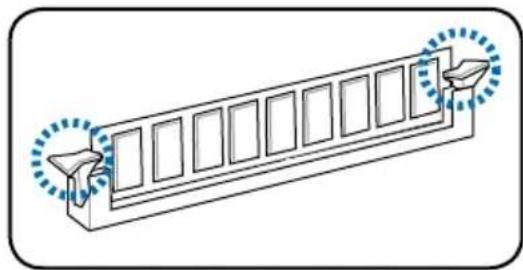

Instalace pamětbového modulu DIMM

1. Vyhledje patice pro pamětové modully DIMM na základní desce.
2. Stisknutím zajistováci svorky směrem ven uvolněte patici pro pamětový modul DIMM.
3. Nasadte pamětový modul DIMM do patice tak, aby zářez na modulu DIMM odpovídal vystupku v patici.
4. Zasunte pamětový modul DIMM zcela do patice, tak aby zajistovaci svorky zapadly na misto.

UPOZORNENI.

• Pred pridávánim nebo odebírámim pamělovych modulü DIMM odpojte napájení. Pri zanedbání títo zásady muže dojit k poskození základné desky a/nebo component.
• Pamětový modul DDR DIMM je vybaven zářezem, takze jej lze nainstalovat pouze v jediném směru. Pamětový modul DIMM NEZASOUVEJTE do patice SILOU, aby nedoslo k jeho poškození.

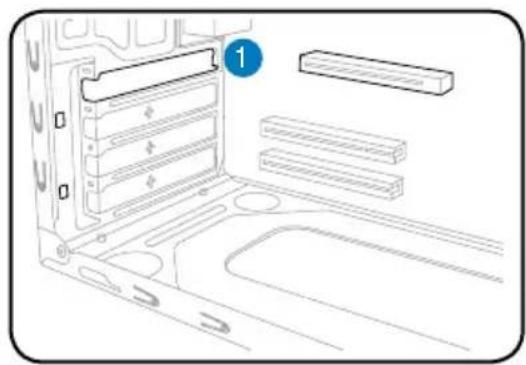

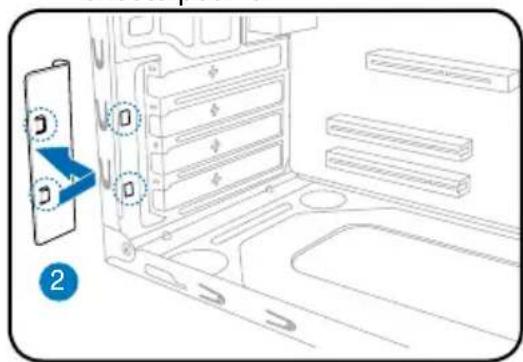

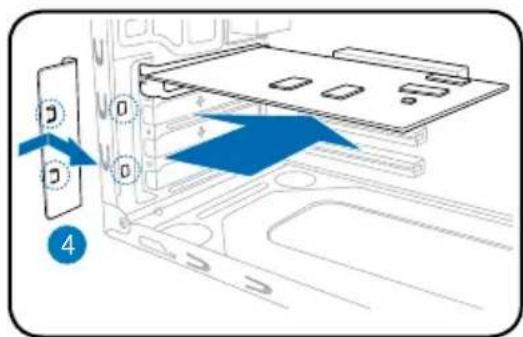

Instalace karty pro rozširení

1. Vyjměte kovovou záslepku.

1. Nasadte konektor karty do slotu a potomzasunte kartu zcela do slotu.

2. Nasadte kovovou zaslepku.

3. Vyjměte kovovou záslepku, která se nacház proti slotu, kterych chcete použít.

Instalace pamětbovych Jednotek

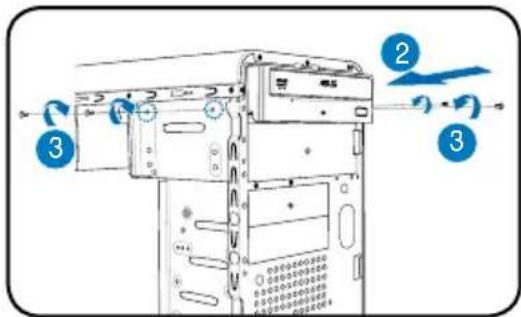

Optická Jednotka

1. Umistete skriñ do svislé polohy a vyjměte kovovou záslepku horní pozice Jednotky 5,25".
2. Vložte jegnotku do pozice ji zasuute na mito tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jako otvory v poloze.
3. Zajistete optickou Jednotku dvema srouby na obou stranach.

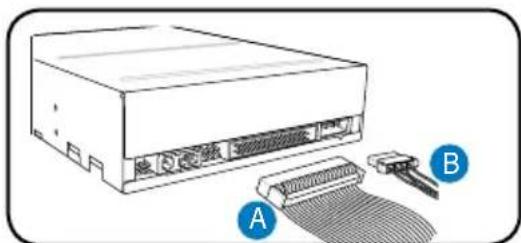

4. Pripojte zastrcku IDE (A) a napajeci zastrcku (B) ke konektorum na zadni stranje Jednotky.

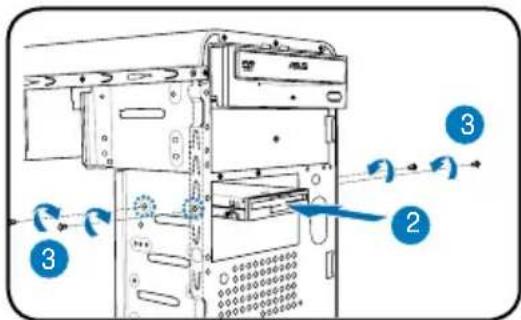

Disketová Jednotka

1. Umistete skrin do svisle polohy a vyjmete kovovou zaslepku spodni pozice Jednotky 3,5".
2. Vložte disketovou Jednotku do pozice azasunte ji na misto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jak otvory v poloze.
3. Zajistete disketovou Jednotku dvema sroubky na obou stranach.

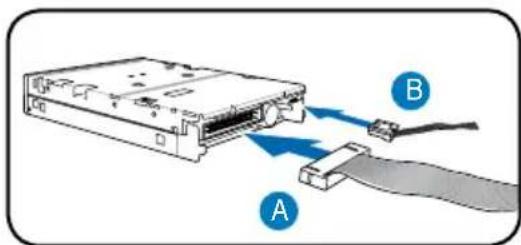

4. Pripojte zastrochku signalu (A) a napajeci zastrochku (B) ke konektorum na zadni strane Jednotky.

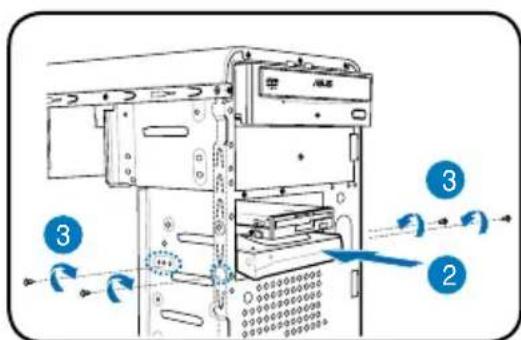

Pevný disk

1. Umistete skrin do svisle polohy a vyjmete kovovou zaslepku horni pozice Jednotky 3,5".
2. Vložte pevný disk do pozice azasunte jej na misto tak, aby se otvory pro šrouby na disku nacházely ve stejné poloze, jak otvory v poloze.

1. Zajistete pevný disk dvěma šroukBy na obou stranách pozice.

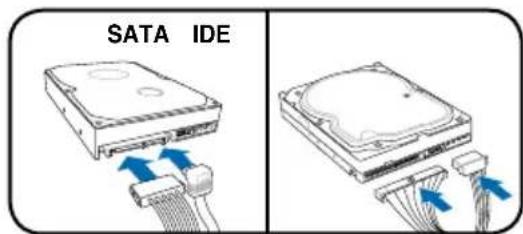

2. Pevny disk SATA: Pripojte zástrčku kabelu signalu SATA a kabelu napajeni ke konektorum na zadni strane Jednotky.

Pevny disk IDE: Pripoje zástrčku kabelu IDE a kabelu napajeni ke konektorum na zadni stranje jegnotky.

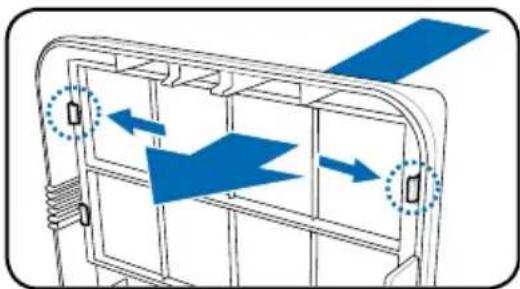

Demontáž a montáž bočniho a prědniho panelu

Pokud jste nainstalovali optickou a/nebo disketovou Jednotku, préd montáží do skrǐne demontujte kryty pozic na prědním panelu. Funkce:

1. Vyhledejte zámky krytú pozic.
2. Posunutim zamku smerem ven uvolnete kryt pozice.
3. Posunte kryt smere m dovnit a polozte stranou.
4. Podle stejnychPokynu demontujte kryt pozice 3.5".

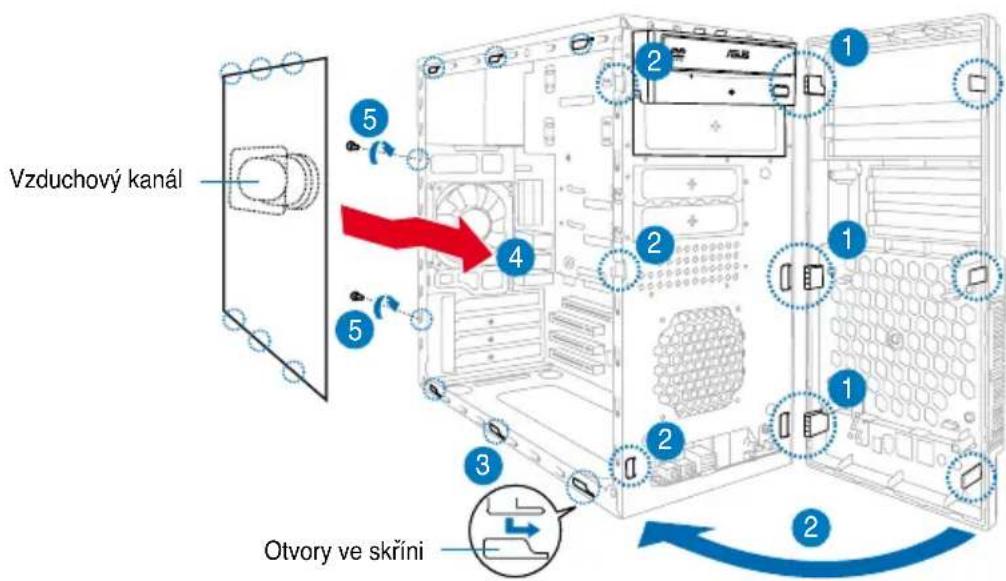

Instalace prêndniho a bočniho panelu:

1. Zasunte zavesy do otvoru na pravo strane prednio panelu, aby se predni panel pripojil ke skrini.
2. Otočte prední panel vlevo a zasunte háčky do skřině tak, aby prední panel dosedl na mistro.
3. Zasunte háčky bočniho panelu do horních a dolních otvorů skříne.
4. Posunte bočné panelu k prednímu panelu tak, aby dosedl na mistro.
5. Zajistete panel dvěma sroubky, ktere jste predním odmontovali.
