Tipo de produto	Computador de mesa (sistema barebone)
Marca	ASUS
Modelo	V2P5G43
Dimensões (aprox.)	180 x 420 x 380 mm
Peso (aprox.)	10 kg
Fonte de alimentação	350 W, seletor de tensão 115/230 V
Processadores suportados	Intel Pentium 4 (LGA775) ou AMD (soquete compatível)
Memória	DDR DIMM, número de slots não especificado
Armazenamento	1 baia 5.25" (leitor óptico), 1 baia 3.5" (disquete), 1 baia 3.5" (disco rígido), interface SATA ou IDE
Conectores frontais	2 portas USB 2.0, conector de fone de ouvido, conector de microfone, botão Ligar, botão Reset, LED HDD
Conectores traseiros	PS/2 teclado e mouse, VGA, paralela, 4 portas USB 2.0, LAN RJ-45, E-SATA ou serial COM1 ou DVI, S/PDIF óptico, IEEE 1394a, áudio 6/8 canais
Slots de expansão	Vários slots (tipo não especificado), proteções metálicas
Manutenção e limpeza	Desconectar o aparelho, aspirar o interior com ar comprimido, limpar os conectores com um pano macio
Segurança	Desconectar antes da intervenção, usar o seletor de tensão adequado à sua região, não forçar os componentes durante a instalação
Peças sobressalentes e reparabilidade	Placa-mãe ASUS, ventilador da CPU, fonte padrão ATX, baias 5.25" e 3.5" padrão, cabos IDE/SATA incluídos
Informações gerais	Sistema barebone, manual de instalação fornecido, tensão de entrada selecionável

Perguntas frequentes - V2P5G43 ASUS

Como instalar o processador neste barebone ASUS?

Localize o soquete da CPU na placa-mãe. Para um processador Intel Pentium 4 (LGA775), destrave a alavanca, remova a tampa PnP, alinhe o triângulo dourado da CPU com o canto inferior esquerdo do soquete, depois feche a placa e a alavanca. Para um processador AMD, levante a alavanca do soquete, coloque a CPU alinhando os triângulos, depois abaixe a alavanca. Cuidado para não entortar os pinos.

Como ajustar o seletor de tensão da fonte de alimentação?

A fonte de alimentação possui um seletor 115 V / 230 V próximo ao conector de alimentação. Se sua região usa 100-127 V, ajuste para 115 V; se usa 200-240 V, ajuste para 230 V. Consulte o manual para a localização exata.

Como remover o painel lateral e a frente?

Remova os parafusos na parte traseira, deslize o painel lateral para trás para soltá-lo. Para a frente, levante os ganchos do chassi, gire para a direita e depois remova.

Como instalar um módulo de memória DIMM?

Destrave os clipes do soquete DIMM empurrando-os para fora. Alinhe o entalhe do módulo com o pino do soquete e pressione até que os clipes se fechem. Sempre desconecte a alimentação antes de adicionar ou remover módulos.

Como instalar um disco rígido?

Remova a tampa metálica da baia 3.5". Insira o disco rígido na baia, alinhe os furos dos parafusos, fixe-o com dois parafusos de cada lado. Conecte os cabos SATA ou IDE e o cabo de alimentação na parte traseira do disco.

Como instalar um leitor óptico?

Remova a tampa metálica da baia 5.25". Insira o leitor óptico, alinhe os furos dos parafusos, fixe-o com dois parafusos de cada lado. Conecte o cabo IDE e o cabo de alimentação na parte traseira do leitor.

Como instalar uma placa de expansão?

Remova a trava das proteções metálicas, retire a proteção do slot escolhido. Insira a placa no slot pressionando firmemente e depois recoloque a trava.

O que fazer se o computador não ligar?

Verifique o seletor de tensão (115V/230V), certifique-se de que o cabo de alimentação está conectado. Verifique se o processador, a memória e as placas estão instalados corretamente. Tente novamente após desconectar e reconectar a alimentação.

Como limpar o computador?

Desconecte a alimentação. Use ar comprimido para aspirar o interior, especialmente o ventilador da CPU, a fonte e as baias. Limpe os conectores com um pano macio e seco. Evite umidade.

Onde encontrar peças de reposição para este modelo?

Peças como a placa-mãe, o ventilador da CPU, a fonte e os cabos são componentes padrão (ATX). Você pode encontrá-las em revendedores de peças de informática ou no site da ASUS. Use o número do modelo V2P5G43 para referências exatas.

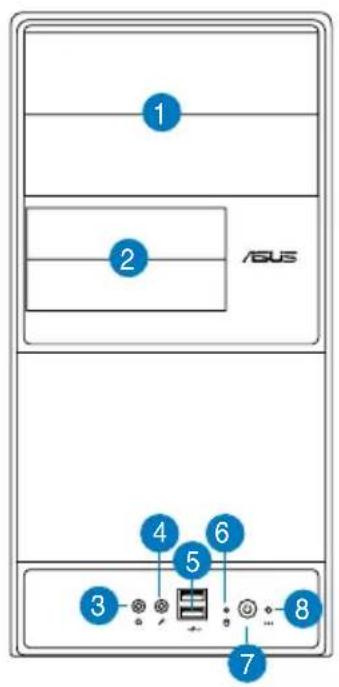

MANUAL DE UTILIZADOR V2P5G43 ASUS

1. Tampa do compartmento da unidade de 5,25"
2. Tampa do compartmento da unidade de 3,5"
3. Porta dos auscultadores
4. Porta do microfone
5. Portas USB 2.0*
6. LED HDD
7. Botão de alimentação
8. Botão Reset (Reposicao)

NOTA: *Alguns modelos podem incluar两大 portas USB 2.0 adiconais e/ou uma porta IEEE 1394a.

Characteristicdo pailentraseiro

NOTA: As portas do paine traseiro e suas localizations podem variar dependendo do modelo do seuSYSTEMA. Para descrições mais detalhadas, consulte o guia do'utilizar do systema.

1. Porta para teclado PS/2 ()
2. Porta para rato PS/2 (
3. Porta VGA (
4. Porta paralela (
5. Portas USB 2.0 (alguns modelos poder incluir quarto portas USB 2.0 traseiras)
6. Porta LAN (RJ-45) (

7. Uma das seguientes portas:

8. Porta E-SATA (

• Porta optica para saida S/PDIF (

• Porta coaxial para saía S/PDIF (

1. Porta IEEE1394a ( ) (apenas nalguns modelos)

1. Uma das segunte configuracoes de portas de audio:

2. 6-canais

• 8-canais

Consulte aanela de configuraçao no guia do'utilizar para obter mais informacoes.

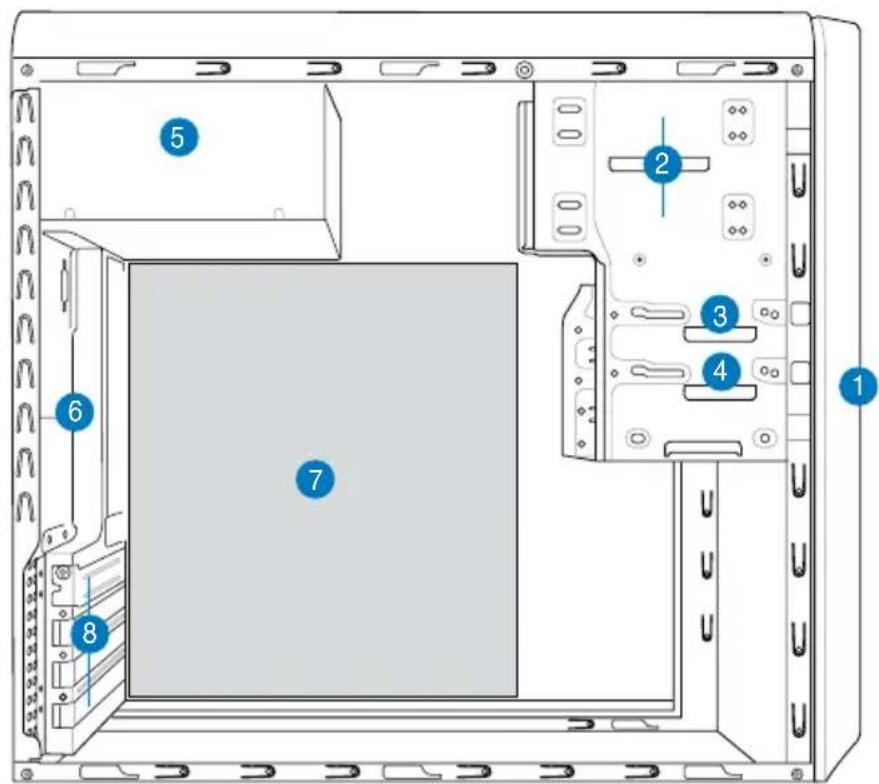

Componentes internos

1. Tampa do paineal frontal
2. Compartimento vazio para unidade optica de 5,25"
3. Compartimento da unidade de disquetes

4. Compartimento da unidade de disco rígido

5. Fonte de alimentacao

6. Ranhura no chassis para a ventoinha
7. Placa principal ASUS*
8. Suportes metalicos da ranhura de expansão

Selecao da voltagem

A fonte de alimentacao do systemapossui um selector de voltagem de 115V/230 V situado ao lado do conector dealimentacao. Utilize este comutador paraSeleccionar a voltagem apropriad,deacordo com a potencia fornecida na suaarea.

Se a voltagem disponivel na sua area for de 100-127 V, defina o comutador para 115 V.

Se a voltagem disponible na sua area for de 200-240 V, define o comutador para 230 V.

NOTA: Consulte o guia do'utilizar do sistemas para obter mais informacoes sobre a localização exacta do selector de voltagem.

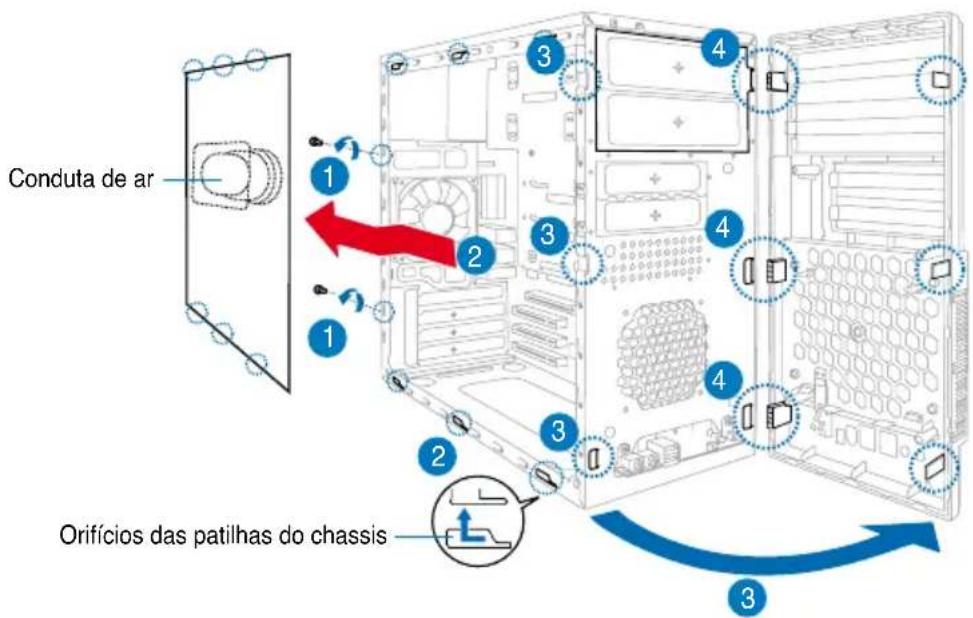

Remoção da tampa lateral e do panel frontal

1. Remova os parafusos existentes no pailen traseiro.
2. Puxe a tampa lateral em direção ao pailnel traseiro até as patilhas da tampa se soltarem do chassis. Ponha a tampa lateral de lado.
3. Procure as patilhas do paine frontal, de seguida levante-as ate estas se soltarem do chassis.
4. Rode o paine frontal para a direita ate as patilhas do tipo dobrada existentes no lado direito focarem expostas.
5. Remova o paine frontal ecoloque-o de lado.

Instalação da CPU

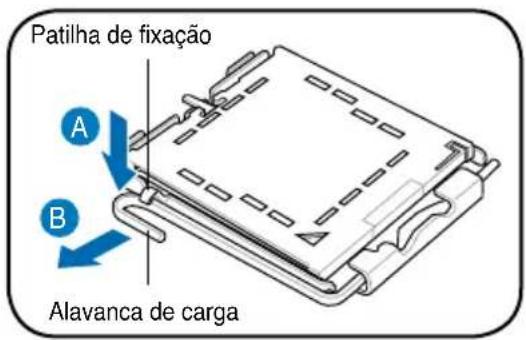

Instalacao de uma CPU Intel Pentium 4 no socket LGA775

1. Procure o socket da CPU na plac principal.
2. Exerça pressão sobre a alavanca de cargo com o seu polegar (A) e de seguida mova-a para a esquerda (B) até ficar liberta da patilha de fixação.

ATENÇA. Para fazer danIFICar os pinos do socket, não remove a tampa PnP a não ser que esteja a instalar uma CPU.

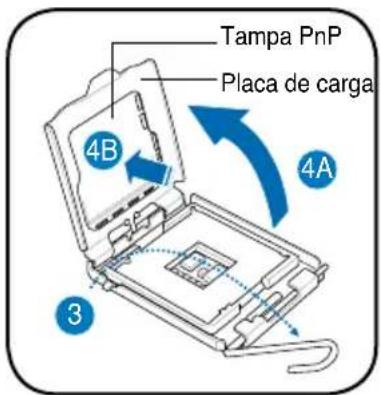

1. Levante a alavanca de cargo na direcção indicada pela seta num angulo de 135^
2. De seguida levante a plac dearga com o polegar e o indicator num angulo de 100^ (4A), depuis empurre a tampa PnP atraves da janela da plac dearga para a remover (4B).

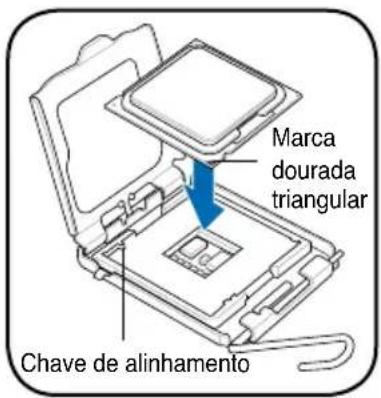

3. Posizione a CPU por cima do socket, certificando-se de que o triangulo dourado se encontrar no canto inferior esquerdo do socket. A chave de alinhamento do socket deve encaixar no entalhe existente na CPU.
4. Fecha a placacdearga(A),de seguidexerca pressao sobre a alavanca decarga (B) até esta encaixar com umestalido na patilha de fixacao.

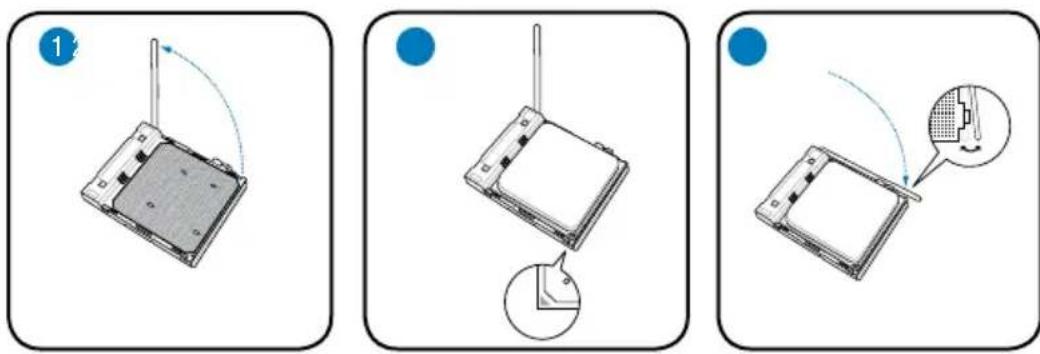

Instalacao de uma CPU AMD

1. Procure o socket da CPU e levante-o num angulo de 90-100 graus.
2. Instale a CPU no socket de forma a que o canto da CPU com o triângulo dourado fique alinhado com o canto do socket contendo um pouco triângulo.
3. Empurre a alavanca do socket para baixo para fixar a CPU.

ATENÇA: Uma Incorrecta instalaçao da CPU no socket pode fazer os pinos e danificar seriamente a CPU!

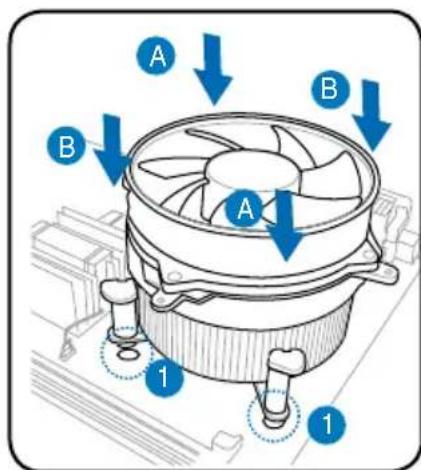

Instalação da ventoinha da CPU e do dissipador de calor

Instalacao de um dissipador de calor e de uma ventoinha na CPU Intel® Pentium® 4

1. Coloque o dissipador de calor por cima da CPU instalada certificando-se de que os quatro fechos está alinhados com os orificios existentes na placar principal.
2. Exerça pressão em simultâneo sobreinous feções de cada vez e na diagonal de forma a fixar o dissipador de calor e a ventoinha no devido lugar.
3. Quando a ventoinha e o dissipador de calor estiverem devidamente colocados, lique o cabo da ventoinha da CPU ao conector existente na placar principal.

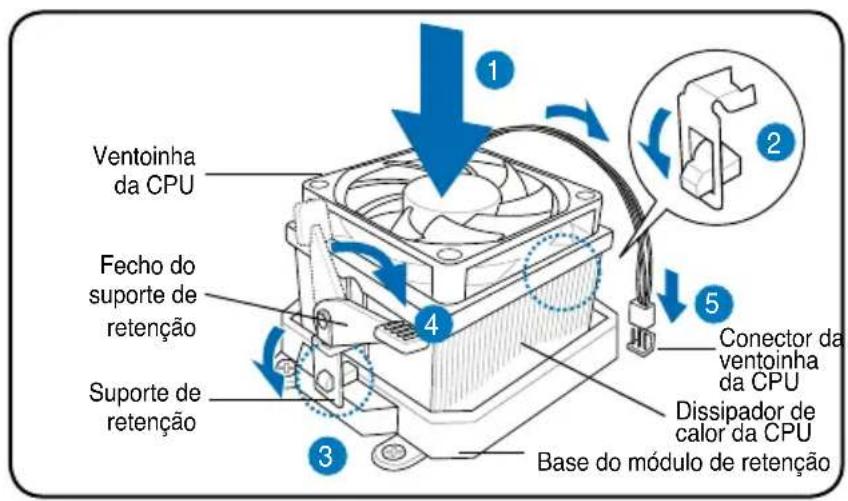

Instalacao de um dissipador de calor e de uma ventoinha na CPU AMD

1. Coloque o dissipador de calor por cima da CPU instalada.

IMPORTANTE. Certifique-se de que a ventoinha e o dissipador de calor encaixam correctamente na base do modulo do mecanismo de retenção quando como contrário não consiguiça encaixar correctamente ou suporte de retenção.

1. Alinne uma das extremidades do suporte de retençao com a base do modulo de retençao.
2. Alinhe a outra extremidade do suporte de retenção (junto do fecho do suporte de retenção) com a base do modulo de retenção até ouvir um estalido.

NOTA. A CPU deve incluar instruções para instalação da CPU, da ventoinha/do dissipador de calor e do mecanismo de retençao. Se as instruções esta secção não correspondem à documentação que acompanha a CPU, siga esta ultima.

1. Exercça pressão sobre omeeting do suporte de retençao existente no mecanismo de retençao para fixar a ventoinha e o dissipador de calor ao modulo de retençao.
2. Ligue o cabo da ventoinha da CPU ao respectivo conector existente na placar principal.

ATENÇA. Não se esqueça de ligar o conector da ventoinha da CPU! Pode haver correção de erros ao;nível do hardware se não ligar este conector.

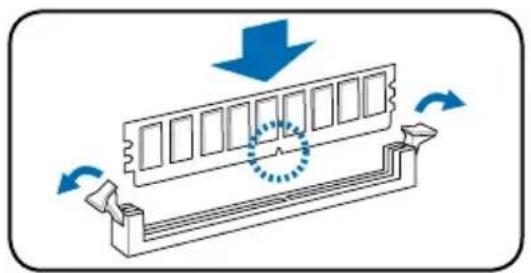

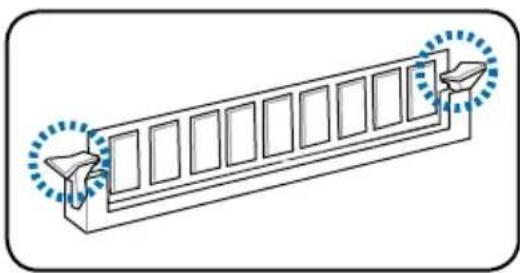

Instalacao do DIMM

1. Procure os sockets DIMM na placaprincipal.
2. Desbloqueie um socket DIMM premindo as patilhas do modulo para fora.
3. Alinhe um DIMM no socket de forma a que o patilha existente no DIMM encaixe na ranhura existente no socket.
4. Empurre o DIMM sobre o socket até as patilhas se fecharem.

ATENÇAÖ.

• Desligue a fonte de alimentacao antes de adcionar ou removemos DIMM. Se nao o fazer podar danificar seriamente a placar principal e/ou os componentes.
• O MODULE DIMM DDR tem um entalle para que está colocado apenas na posicao correcta. NAO force a introducao do modulo DIMM no socket para fazer danIFICAR o mesmo.

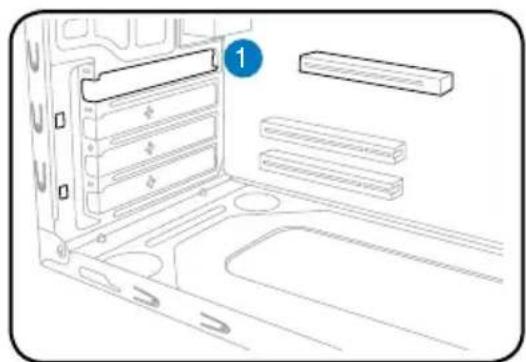

Instalação da placá de expansão

1. Remova omeeting do suporte metalico.

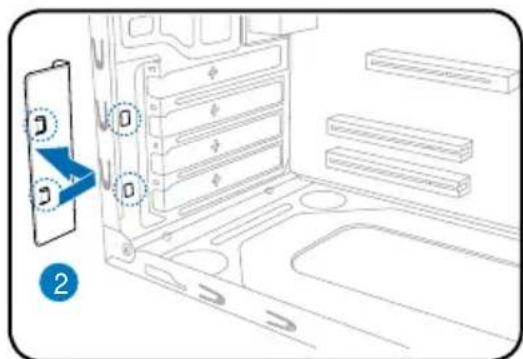

1. Remova a tampa metalica situada emrente da ranhura que pretende utiliser.

1. Introduza o conector da placna ranhura e exerca pressao sobre a placatae esta ficar devidamente introduzida na ranhura.
2. Volte a colocar omeeting do suporte metalico.

Instalacao de unidades de armazenamento

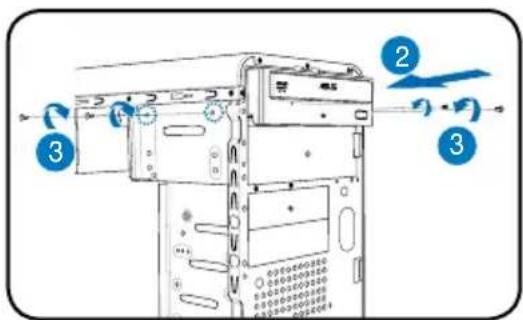

Unidade optica

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 5,25".
2. Introduza a unidade optica no compartmento e com cuidado empurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade optica com dos parafusos de ambos os lados do compartmento.
4. Ligue as fichas de IDE (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

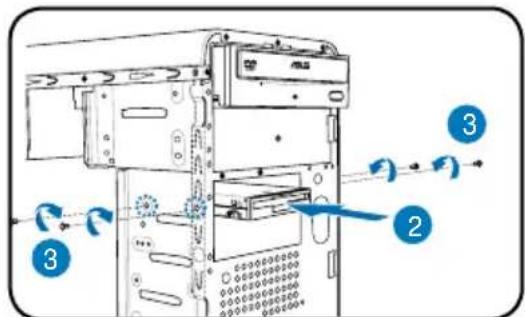

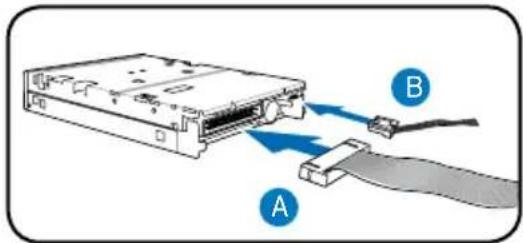

Unidade de disquetes

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disquetes no compartmento e com cuidado emurre-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartmento.
3. Fixe a unidade de disquetes com bois parafudos de ambos os lados do compartmento.
4. Ligue as fichas de audio (A) e de alimentacao (B) acos conectores existentes na parte deTRS da unidade.

Unidade de disco rígido

1. Coloque o chassis na vertical e remove a tampa metalica do compartmento superior da unidade de 3,5".
2. Introduza aunities de disco rigo do compartimento e com cuidado empare-a ate os respectivos orificios dos parafusos ficarem alinhados com os orificios existentes no compartimento.
3. Fixe a unidade de disco rígido com\ dois parafusos deodos lados do compartmento.

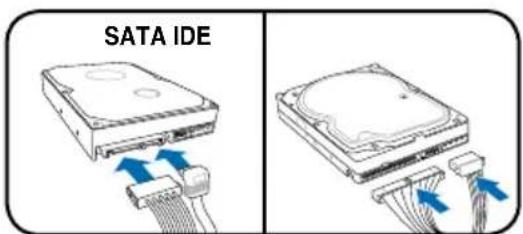

1. Para unidades de disco rígido SATA: Ligue os cabos de alimentação e de sinal SATA acos connectores situados na parte deTRS da unidade.

Para unidades de disco rigido IDE: Ligue os cabos IDE e de alimentacao aoconectores situados na parte de das unidade.

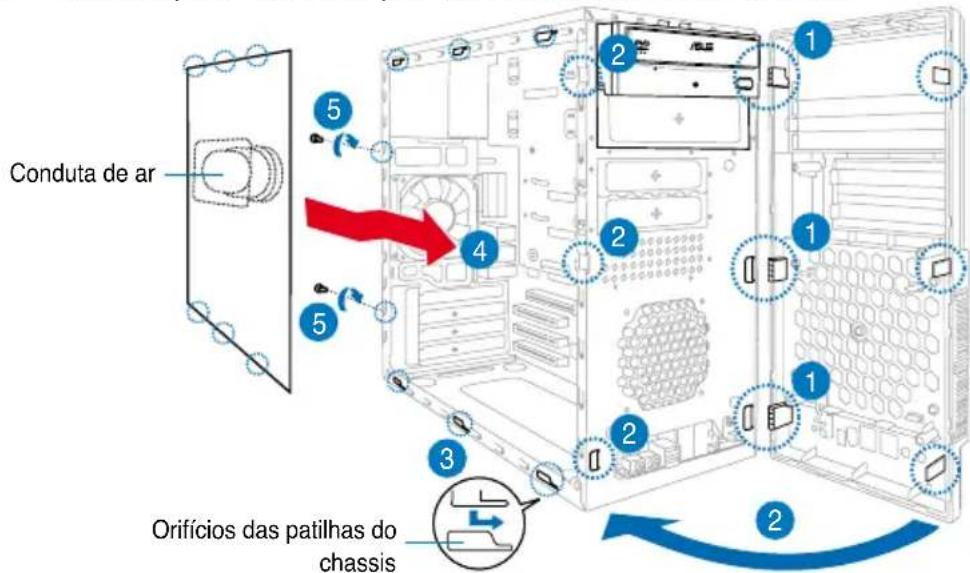

Remoçao das tampas dos compartimentos e reinstalação do panei frontal e da tampa lateral

1. Procure os fechos das tampas dos compartments.
2. Exerça pressão sobre os fechos para fora parautar a respectiva tampa.
3. Empurre a tampa do compartmento para dentro e bereits colque-a de lado.
4. Siga estas instruções para remover a tampa do compartmento da unidade de 3,5".

Para reinstalar o paine frontal e a tampa lateral:

1. Introduza as patilhas do tipo dobrada do paine frontal nos orificios existentes no lado direito do chassis.
2. Rode o paine frontal para a esquerda e de seguida introduza as patilhas no chassis até o paine frontal ficar devidamente encaixado.
3. Introduza as patilhas da tampa lateral nos orificios existentes na parte superior e inferior do chassis.
4. Empurre a tampa lateral na direcção do poinl frontal até esta ficar devidamente encaixada.
5. Fixe a tampa com osinous parafusos removidos anteriormente.
