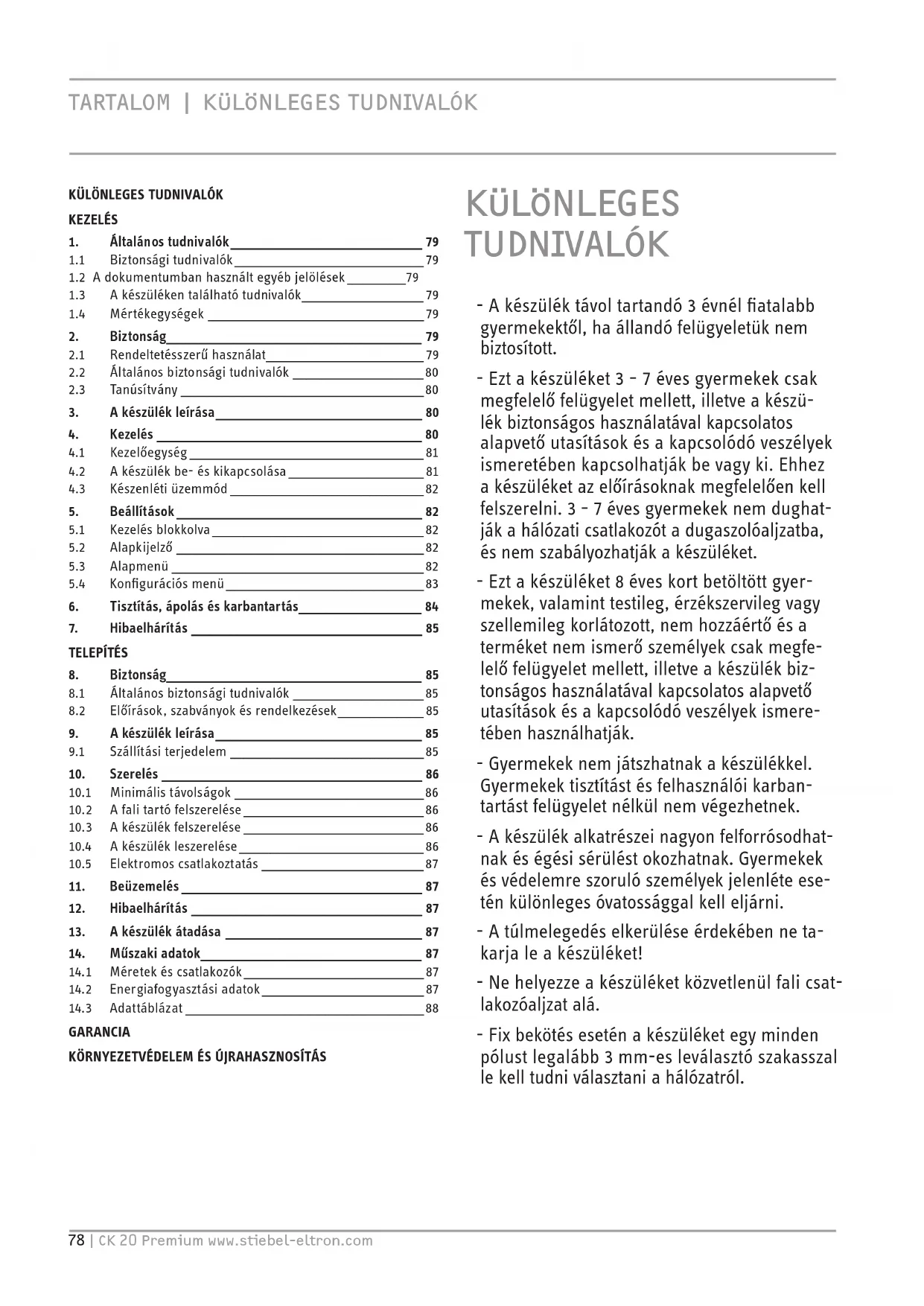

HASZNÁLATI ÚTMUTATÓ CK 20 Premium STIEBEL ELTRON

TUDNIvAlók - A készülék távol tartandó 3évnél fiatalabb gyermekektől, ha állandó felügyeletük nem biztosított. - Ezt a készüléket 3−7éves gyermekek csak megfelelő felügyelet mellett, illetve a készü- lék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében kapcsolhatják be vagy ki. Ehhez a készüléket az előírásoknak megfelelően kell felszerelni. 3−7éves gyermekek nem dughat- ják a hálózati csatlakozót a dugaszolóaljzatba, és nem szabályozhatják a készüléket. - Ezt a készüléket 8éves kort betöltött gyer- mekek, valamint testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő és a terméket nem ismerő személyek csak megfe- lelő felügyelet mellett, illetve a készülék biz- tonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismere- tében használhatják. - Gyermekek nem játszhatnak a készülékkel. Gyermekek tisztítást és felhasználói karban- tartást felügyelet nélkül nem végezhetnek. - A készülék alkatrészei nagyon felforrósodhat- nak és égési sérülést okozhatnak. Gyermekek és védelemre szoruló személyek jelenléte ese- tén különleges óvatossággal kell eljárni. - A túlmelegedés elkerülése érdekében ne ta- karja le a készüléket! - Ne helyezze a készüléket közvetlenül fali csat- lakozóaljzat alá. - Fix bekötés esetén a készüléket egy minden pólust legalább 3mm-es leválasztó szakasszal le kell tudni választani a hálózatról.

1. Általános tudnivalók 79

1.1 Biztonsági tudnivalók 79

1.2 A dokumentumban használt egyéb jelölések 79

1.3 A készüléken található tudnivalók 79

1.4 Mértékegységek 79

2.1 Rendeltetésszerű használat 79

2.2 Általános biztonsági tudnivalók 80

3. A készülék leírása 80

4.2 A készülék be- és kikapcsolása 81

4.3 Készenléti üzemmód 82

5.1 Kezelés blokkolva 82

5.4 Konfigurációs menü 83

6. Tisztítás, ápolás és karbantartás 84

8.1 Általános biztonsági tudnivalók 85

8.2 Előírások, szabványok és rendelkezések 85

9. A készülék leírása 85

9.1 Szállítási terjedelem 85

10.1 Minimális távolságok 86

10.2 A fali tartó felszerelése 86

10.3 A készülék felszerelése 86

10.4 A készülék leszerelése 86

10.5 Elektromos csatlakoztatás 87

12. Hibaelhárítás 87

13. A készülék átadása 87

14. Műszaki adatok 87

14.1 Méretek és csatlakozók 87

14.2 Energiafogyasztási adatok 87

14.3 Adattáblázat 88

GARANCIA KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS

MAGYARwww.stiebel-eltron.com CK 20 Premium | 79 - A hálózati tápkábelt – annak meghibásodá- sa esetén – csak a gyártó által jóváhagyott szakember cserélheti ki eredeti alkatrész felhasználásával. - A készüléket a „Telepítés/Szerelés“ c. fejezet- ben leírtak szerint erősítse fel.

1. Általános tudnivalók

A „Különleges tudnivalók“, valamint a „Kezelés“ c. fejezet felhasz-nálóknak és szakszerelőknek szól.A „Telepítés“ c. fejezet szakszerelőknek szól. MegjegyzésHasználat előtt figyelmesen olvassa el és őrizze meg ezt az útmutatót..Ha a készüléket továbbadja, akkor az útmutatót is adja át a következő felhasználónak.

1.1 Biztonsági tudnivalók

1.1.1 A biztonsági tudnivalók felépítése

JELZŐSZÓ A veszély jellegeItt a biztonsági tudnivalók figyelmen kívül hagyásából adódó lehetséges következmények találhatók. Itt a veszély elhárításához szükséges intézkedések találhatók.1.1.2 Szimbólumok, a veszély jellegeSzimbólum A veszély jellege

Égési sérülés(Égési sérülés, forrázás) 1.1.3 Jelzőszavak VESZÉLY Olyan tudnivalók, amelyek figyelmen kívül hagyása sérü- léshez vagy halálhoz vezet. FIGYELMEZTETÉS Olyan tudnivalók, amelyek be nem tartása súlyos vagy ha- lálos sérüléseket okozhat. VIGYÁZAT Olyan tudnivalók, amelyek figyelmen kívül hagyása köze- pesen súlyos vagy könnyű sérülésekhez vezethet.

1.2 A dokumentumban használt egyéb jelölések

MegjegyzésAz általános tudnivalókat a mellettük lévő szimbólumok jelölik. Figyelmesen olvassa el a tudnivalók szövegét.Szimbólum

Anyagi kár(a készülék sérülése, közvetett kár, környezeti kár)

A készülék ártalmatlanítása Ez a szimbólum teendőkre utal. A szükséges műveleteket lé-pésről lépésre ismertetjük.

1.3 A készüléken található tudnivalók

A készüléket tilos lefedni.

MegjegyzésEgyéb előírás híján a méretek mm-ben értendők.

2.1 Rendeltetésszerű használat

Ez a készülék lakóterek felmelegítésére szolgál.A készülék háztartási környezetben történő használatra készült. A készülék betanítás nélkül is biztonságosan használható. A készülék nem háztartási környezetben – pl. kisiparban – is használható, amennyiben a felhasználás módja azonos.Más jellegű vagy ettől eltérő felhasználás nem minősül rendel-tetésszerűnek. A rendeltetésszerű használathoz tartozik a jelen útmutató, valamint a használt tartozékok útmutatóinak figyelembe vétele is.

2.2 Általános biztonsági tudnivalók

FIGYELMEZTETÉS Sérülés - A készülék távol tartandó 3évnél fiatalabb gyerme- kektől, ha állandó felügyeletük nem biztosított. - Ezt a készüléket 3−7éves gyermekek csak megfe- lelő felügyelet mellett, illetve a készülék biztonsá- gos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében kapcsolhat- ják be vagy ki. Ehhez a készüléket az előírásoknak megfelelően kell felszerelni. 3−7éves gyermekek nem dughatják a hálózati csatlakozót a dugaszolóal- jzatba, és nem szabályozhatják a készüléket. - Ezt a készüléket 8éves kort betöltött gyermekek, valamint testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő és a terméket nem is- merő személyek csak megfelelő felügyelet mellett, illetve a készülék biztonságos használatával kapcso- latos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják. - Gyermekek nem játszhatnak a készülékkel. Gyerme- kek tisztítást és felhasználói karbantartást felügye- let nélkül nem végezhetnek. FIGYELMEZTETÉS Sérülés Zárt térben a hőmérséklet gyorsan növekedhet. Ha a készüléket kisebb helyiségekben használják és az ott tartózkodók nem önállóan szabályozzák a készüléket, illetve nem hagyhatják el a helyiséget, akkor biztosítani kell a készülék állandó felügyeletét. FIGYELMEZTETÉS Égési sérülés Ne működtesse a készüléket... - ha szomszédos tárgyakhoz vagy más gyúlékony anyagokhoz (pl. bútor, textilanyagok) képest a mini- mális távolság nem biztosított. - olyan helyiségekben, amelyekben vegyszerek, por, gázok vagy gőzök jelenléte miatt tűz- vagy robba- násveszély áll fenn. A fűtés bekapcsolása előtt ala- posan szellőztesse ki a helyiséget. - éghető vagy robbanásveszélyes anyagot továbbító vagy tartalmazó vezetékek és tartályok közvetlen közelében. - ha a készülék valamely alkatrésze megsérült, a ké- szülék leesett vagy eldőlt, illetve meghibásodott. FIGYELMEZTETÉS Égési sérülés - Ne tegyen éghető, gyúlékony vagy hőszigetelő ha- tású tárgyakat, illetve anyagokat a készülékre vagy annak közvetlen közelébe. - Vigyázzon, nehogy eltömődjön a levegő be- és kive- zető nyílása. - Ne dugjon tárgyakat a készülék és a fal közé. VIGYÁZAT Égési sérülés A készülék alkatrészei nagyon felforrósodhatnak és égési sérülést okozhatnak. Gyermekek és védelemre szoruló személyek jelenléte esetén különleges óvatossággal kell eljárni. VIGYÁZAT Túlmelegedés A túlmelegedés elkerülése érdekében ne takarja le a ké- szüléket! Anyagi kár - Ügyeljen arra, hogy a hálózati tápkábel ne érjen hozzá a készülékhez. - A készüléket tilos felkapaszkodási segédeszközként használni. - Ne működtesse a készüléket a szabadban.

Lásd a készülék típustábláját.

3. A készülék leírása

A készülék falra erősíthető közvetlen fűtésű elektromos készülék, amely pl. munkavégzésre szolgáló helyiségben, konyhában, für- dőszobában és hasonló helyiségekben használható. Az alacsony a zajszintű ventilátor elszívja a helyiség levegőjét, amelyet ezt követően a fűtőszálas fűtőtest felmelegít, majd a le- vegő a meleglevegő-csatornán és az alul elhelyezett melegleve- gő-kivezetőrácson keresztül egyenletesen kiáramlik. A helyiség beállított hőmérséklet-alapjelének megfelelő érték el- érésekor a készülék azt időnkénti fűtéssel állandó szinten tartja. Túlmelegedés elleni védelem A készülékben biztonsági hőmérsékletkorlátozó található, amely túlmelegedés esetén a készüléket kikapcsolja. A túlmelegedés okának megszüntetését követően a készülék néhány perces lehű- lési szünet után újra működőképessé válik.

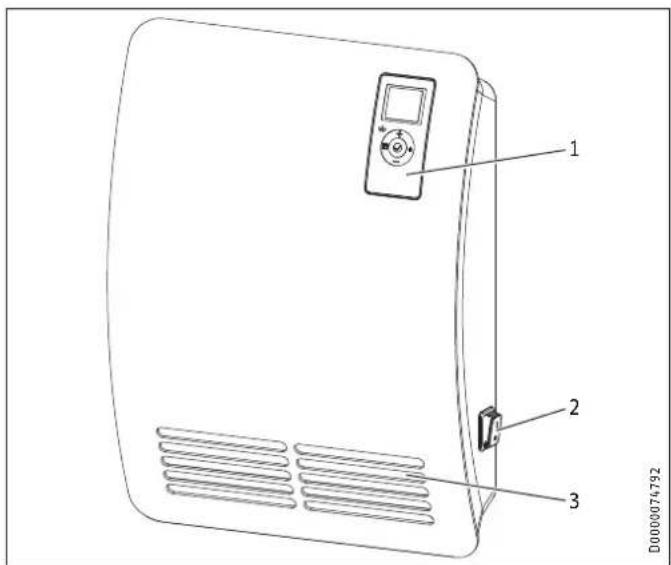

1 Kezelőegység 2 Hálózati kapcsoló 3 Levegőkifúvó nyílás Kezelés MAGYAR www.stiebel-eltron.com CK 20 Premium | 81

A kezelés a kezelőegység segítségével történik, amely az előlap jobb felső részén található. D0000075720

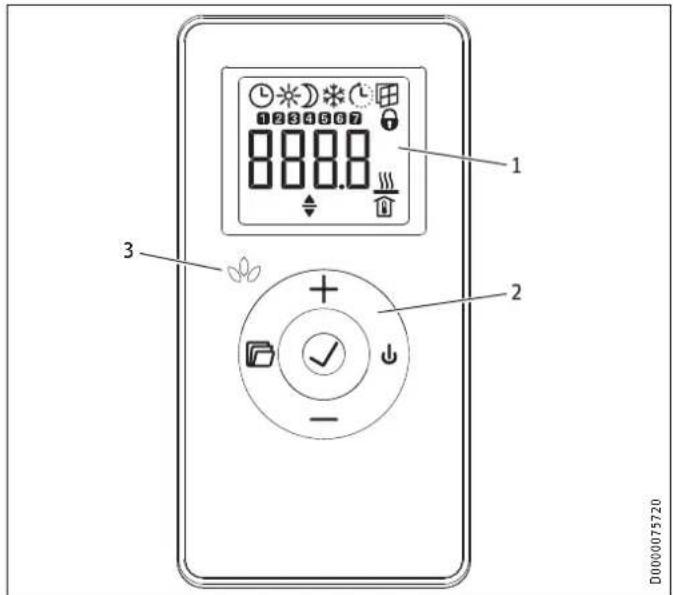

1 Kijelző 2 Kezelőfelület 3 Kijelzés „Csendes üzemmódban“ 1000 W fűtési teljesítmény- fokozat esetén

Nyomó- gomb Megnevezés

„Készenlét“ nyo- mógomb A kezelőegység bekapcsolása; a kezelőegység és a fűtőkészülék átkapcsolása készenléti üzemmódba

„OK“ nyomógomb Kiválasztás; a beállítások nyugtázása

„Menü“ nyomó- gomb A menü behívása és kilépés a menüből

„+“ nyomógomb Menüpontok behívása; beállítások módosítása „-“ nyomógomb Menüpontok behívása; beállítások módosítása

Ha a kezelő 20mp-en keresztül semmilyen műveletet nem végez, akkor a háttérvilágítás kikapcsolódik. Tetszőleges nyomógomb lenyomásával a háttérvilágítás visszakapcsolható. Szimbólumok Szimbó- lum

Időkijelző: Az aktuális pontos idő vagy beprogramozott indítási időpont ki- jelzése Időprogram aktiválva: A készülék az aktivált időprogramnak megfelelően fűt. Szimbó- lum

Kényelmi üzemmód: A készülék tartja a beállított kényelmi hőmérsékletet. Szabványos érték: 21,0°C. Ezt a beállítást komfortos helyiség-hő- mérsékletekhez használhatja jelenlét esetén.

Csökkentett üzemmód: A készülék tartja a beállított csökkentett hőmérsékletet. Szabványos érték: 18,0°C. Ezt a beállítást például éjszaka vagy néhány órás távollét esetén használhatja.

Fagyvédelem: Ha a helyiség hőmérséklet-alapjelét 7,0°C-ra állítja, a kijelzőn megjelenik a fagyvédelem szimbólum. Ezzel a beállítással a használaton kívüli helységeket megvédheti a fagykárral szemben.

Adaptív indítás: Időprogramos üzemmódban a vezérlés a fűtőkészülék kapcsolási idejeit úgy módosítja, hogy a beállított helyiséghőmérséklet-érték már a beprogramozott indítási időpontban biztosított legyen. Előfeltétel: Az „Adaptív indítás“ funkció be van kapcsolva (lásd a „Beállítások/Alapmenü“ című fejezetet).

Nyitott ablak észlelése: A szellőztetés alatti szükségtelen energiafogyasztás elkerülése érdekében a készülék nyitott ablaknál egy órára automatikusan fagyvédelmi üzemmódba kapcsol. A „Nyitott ablak észlelése“ szimbólum villog. A szellőztetést követően a fagyvédelmi üzem- módot a „+“ vagy az „OK“ gombbal manuálisan kikapcsolhatjuk. A készülék ismét felfűti a helyiség a beállított alapjelnek megfelelő hőmérsékletre. Előfeltétel: Az „Ablaknyitás-érzékelés“ funkció be van kapcsolva (lásd a „Beállítások/Alapmenü című fejezetet).

Kezelés letiltása: A kezelőegység blokkolva van.

Fűtés aktív: A készülék a helyiség beállított alapjelének megfelelő hőmérsék- let fenntartása érdekében fűt.

A helyiséghőmérséklet kijelzése

Szerkeszthető paraméter: A kijelzett paraméter a „+“ és a „-“ gombbal módosítható. A hét napjai: 1 = hétfő, 2 = kedd....7 = vasárnap

4.2 A készülék be- és kikapcsolása

Megjegyzés Az első üzembe helyezéskor, valamint hosszabb üzem- szünetet követően rövid idejű szagképződés előfordulhat. A készülék üzemkész, miután felszerelték a falra és rákapcsolták azt az elektromos hálózatra. A készüléket az annak jobb oldalán található hálózati kapcso- lóval lehet be- és kikapcsolni. Hosszú üzemszünet esetén (például a nyári hónapokban) kapcsolja ki a készüléket. A kikapcsolást vagy az áramellátás megszakadását követően az összes beállítás megőrződik. A készülék tartalék áramellátással rendelkezik, amely néhány órára biztosítja a hét napja és a pontos idő megőrzését.

82 | CK 20 Premium www.stiebel-eltron.com Megjegyzés Ha a készülék beállított időprogram mellett hosszabb időre ki volt kapcsolva, akkor a bekapcsolást követően be kell állítani a hét napját és a pontos időt. Ameddig nem eszközölnek semmilyen beállítást, addig a készülék kényelmi üzemmódban működik.

4.3 Készenléti üzemmód

Anyagi kár Készenléti üzemmódban a készülék semmilyen körülmé- nyek között nem kapcsolja be a fűtést. Ekkor nem bizto- sított a fagyvédelem. A kezelőegység bekapcsolásához nyomja le a „Készenlét“ gombot. Megjelenik a normál kijelző. A kezelőegység és a fűtőkészülék készenléti üzemmódba való kapcsolásához nyomja le a „Készenlét“ gombot. A kijelzőn az „- - - -“ jelenik meg.

5.1 Kezelés blokkolva

A kezelőfelület letiltásához, illetve a letiltás feloldásához 5mp-en keresztül egyidejűleg lenyomva kell tartani a „+“ és a „-“ gombot.

D0000075500 Az alapkijelző állandóan látható. Ha a menüben tartózkodva a kezelő 20mp-nél hosszabb ideig semmilyen műveletet nem végez, akkor a készülék automatikusan átkapcsol az alapkijelzőre. Az alapkijelzőn a helyiség aktuális hőmérséklet-alapjele, valamint a „Szerkeszthető paraméter“ szimbólum látható. A „+“ vagy a „-“ gombbal módosítható a helyiség hőmérséklet-alapjele. Ha a helyiség beállított hőmérséklet-alapjele megegyezik a ké- nyelmi vagy csökkentett hőmérséklet egyik beállított értékével, akkor a menüsorban megjelenik a megfelelő üzemmód (kényelmi üzemmód, csökkentet üzemmód) szimbóluma. A helyiséghőmérséklet-alapjel beállított időprogram esetén is mó- dosítható manuálisan. A helyiség módosított hőmérséklet-alapjele érvényben marad a következő beprogramozott kapcsolási idő- pontig.

Az alapmenübe a „Menü“ gomb rövid lenyomásával léphetünk. A következő menüpontokat lehet behívni:

A hét napja és a pontos idő beállítása

A kényelmi hőmérséklet beállítása A kényelmi hőmérsékletet a csökkentett hőmérsékletnél lega- lább 0,5 °C-kal magasabbra kell állítani.

A csökkentett hőmérséklet beállítása

A „Nyitott ablak észlelése“ funkció be- és kikapcsolása

A Pro1, Pro2, Pro3, Pro4 időprogram kiválasztása vagy kikap- csolása

Az „Adaptív indítás“ funkció be- és kikapcsolása

„Csendes üzemmód“ beállítása Lo = 1000 W alap fűtési teljesítmény, csendes Hi = 2000 W fokozott fűtési teljesítmény, gyorsfűtési fokozat Ha módosítani szeretné egy menüpont beállítását, akkor hívja be a megfelelő menüpontot a „+“ és a „-“ gombbal. Nyomja le az „OK“ nyomógombot. Amint megjelenik a „Szerkeszthető paraméter“ szimbólum, mó- dosítani lehet a menüpont beállítását a „+“ és az „-“ gombbal. A beállítások mentéséhez nyomja le az „OK“ gombot. Az alapmenüből való kilépéshez nyomja le a „Menü“ gombot. Megjelenik a normál kijelző.

5.3.1 120perces rövid idejű kapcsolóra

A 120 perces rövid időprogrammal meghatározott időre (max. 120 perc) bekapcsolható a „Komfort“ üzemmód. Ebben az időszakban a készülék a beállított „Komfort“ hőmérsékletnek megfelelően fűt. Ezután a készülék „Csökkentett“ üzemmódban működik tovább. Amennyiben a 120 perces rövid időprogramot kívánja használni, úgy válassza a Pro4 programot az alapmenüben. D0000075531

MAGYAR www.stiebel-eltron.com CK 20 Premium | 83 A kijelző alapállapotában a beállított idő (percben) valamint a „Szerkeszthető paraméter“ szimbólum látható. A „+“ és a „-“ gombokkal tetszőleges időtartam állítható be a 10...120 perc tar- tományban. A rövid időprogram aktiválásához nyomja le az „OK“ gombot. A készülék a beállított idő végéig „Komfort“ üzemmódba kapcsoló- dik. Ez idő alatt a perc kijelzője villog. A rövid időprogram leállításához 3 másodpercnél hosszabb ideig tartsa lenyomva az „OK“ gombot. A beállított idő leteltével a készülék automatikusan visszakapcsol „Csökkentett“ üzemmódba.

A megfelelő ventilátor-fordulatszám beállításával a következő két fűtési teljesítmény közül lehet választani: Alap fűtési fokozat A csendes üzemmódhoz az alapmenüben válassza a „Lo“ beál- lítást. A készülék 1000 W fűtőteljesítménnyel, alacsony fordulat- számon működik. A kezelőegységen lévő LED zöld színnel világít. Megjegyzés A készüléket ne „Alap fűtési“ fokozatban működtesse, ha nagyon lehűlt az a helyiség, amelyben a készüléket felszerelték. Erősen lehűlt helyiségek esetén kapcsolja a készü- léket „Gyorsfűtés“ fokozatba, biztosítva a készülék normál működését. Gyorsfűtési fokozat A csendes üzemmódhoz az alapmenüben válassza a „Hi“ beállí- tást. A készülék 2000W fűtőteljesítménnyel, magasabb fordulat- számon működik. Válassza a nagyteljesítményű gyorsfűtési fokozatot, amennyiben hideg helyiséget különösen gyorsan szeretne felmelegíteni a be- állított hőmérsékletre. Később állítsa be ismét a „Normál fűtés“ üzemmódot. A beállított helyiség-hőmérséklet elérése után a készülék időn- kénti fűtéssel tartja a hőmérsékletet.

5.4 Konfigurációs menü

I1-I2 Tényleges értékek Pro1-Pro3 Időprogramok P1-P5 Paraméterek A konfigurációs menüből lekérdezhetők a tényleges értékek, be- állíthatók az időprogramok és a paraméterek. A konfigurációs menübe a „Menü“ gomb lenyomva tartásával léphetünk. Kb. 3 mp elteltével megjelenik az I1 tényleges érték. A „+“ és a „-“ gombokkal átkapcsolhatunk az egyes tényleges értékek, időprogramok és paraméterek között. A konfigurációs menüből való kilépéshez nyomja le a „Menü“ gombot. Megjelenik a normál kijelző.

5.4.1 Tényleges értékek

A következő tényleges értékeket lehet behívni: Egység I1 A helyiség-hőmérséklet tényleges értéke [°C] | [°F]

A fűtés relatív időtartama (a P5 paraméter segítségével le lehet nullázni a számlálót). [óra]

Megjegyzés A fűtés relatív időtartamának (I2) számlálója teljes órában kifejezve azt az időtartamot számlálja, ameddig a készü- lék fűt. A készülék kikapcsolásakor a 60percnél rövidebb fűtési fázisokat az nem regisztrálja.

3 időprogram közül lehet választani. A Pro1 és a Pro2 időprogra- mokat gyárilag előzetesen konfigurálták. A Pro3 időprogramot az egyéni igényeknek megfelelően lehet beállítani.

Pro1 „Naponta“ időprogram – Ismétlődés: Hétfőtől vasárnapig Pro2 „Munkanapokon“ időprogram – Ismétlődés: Hétfőtől péntekig Pro3 „Felhasználó által definiált“ időprogram – 14kényelmi időszakig bezárólag tetszőlegesen konfigurálható. Megjegyzés Egy adott időprogram használatához azt ki kell választani az alapmenüben (lásd a „Beállítások/Alapmenü“ című fejezetet). Megjegyzés Az időprogramok beállításakor ügyeljen a hét napja és a pontos idő szabályos beállítására. Megjegyzés Valamennyi időprogramra (Pro1, Pro2, Pro3) nézve érvé- nyes a következő szabály: Ha a befejezési időpont 23:59-nél későbbre esik, akkor az automatikusan a hét következő napjára kerül beál- lításra. A kényelmi időszak éjfélen keresztül tart; az a hét következő napján, a beállított befejezési időpontban fejeződik be. Pro1 és Pro2 időprogramok A Pro1 és Pro2 időprogramokkal a kényelmi üzemmód kezdési és befejezési időpontját lehet meghatározni. Ebben az időszakaszban a készülék a beállított kényelmi hőmérsékletre fűt fel. Ezen meg- határozott időszakaszon kívül a készülék csökkentett üzemmódban működik. Ebből adódik egy kényelmi és egy csökkentet hőmérsék- letű fázis, amelyek naponta (Pro1), illetve minden munkanapon (Pro2) ismétlődnek. Gyárilag ezeket az időszakokat a következőképpen konfigurálták: - 8:00óra - 22:00óra: Kényelmi üzemmód - 22:00óra - 08:00óra: Csökkentett üzemmód

84 | CK 20 Premium www.stiebel-eltron.com Megjegyzés Ha aktiválták a Pro2 időprogramot, akkor a készülék hét- végén kizárólag csökkentett üzemmódban működik. A Pro1 és a Pro2 időprogramot a következőképpen lehet az egyéni igényekhez igazítani: A konfigurációs menüben a „+“ és a „-“ gombokkal hívja be a kívánt időprogramot. Nyomja le az „OK“ nyomógombot. A kijelzőn látható a kényelmi üzemmód kezdési időpontja. A „+“ és a „-“ gombbal állítsa be a kívánt kezdési időpontot. Nyomja le az „OK“ nyomógombot. Megjelenik a kényelmi üzemmód befejezési időpontja. A „+“ és a „-“ gombbal állítsa be a kívánt befejezési időpontot. A beállított értékek mentéséhez nyomja le az „OK“ gombot. Pro3 időprogram A Pro3 időprogrammal max. 14 külön kényelmi időszakot lehet meghatározni, amelyek hetenként ismétlődnek. A Pro3 időprogramban a következőképpen lehet kényelmi idősza- kot konfigurálni: A konfigurációs menüben a „+“ és a „-“ gombbal hívja be a Pro3 időprogramot. Nyomja le az „OK“ nyomógombot. A kijelzőn „3---“ látható. Nyomja le az „OK“ nyomógombot. Megjelenik a hét egy napja, illetve a hét napjainak csoportja. A „+“ és a „-“ gombokkal állítsa be a hét kívánt napját, illetve a hét napjainak megfelelő csoportját. Nyomja le az „OK“ nyomógombot. A kijelzőn látható a kényelmi üzemmód kezdési időpontja. A „+“ és a „-“ gombbal állítsa be a kívánt kezdési időpontot. Nyomja le az „OK“ nyomógombot. Megjelenik a kényelmi üzemmód befejezési időpontja. A „+“ és a „-“ gombbal állítsa be a kívánt befejezési időpontot. Nyomja le az „OK“ nyomógombot. A „3-01“ kényelmi időszak konfigurálása befejeződött. További kényelmi időszak konfigurálásához a „+“ és a „-“ gombbal válassza a Pro3 időprogramot; a kijelzőn „3---“ lát- ható. Járjon el a fentiek szerint. Megjegyzés A beállított kényelmi időszakok gyári értékekre való visz- szaállításához válassza a P4 paramétert. Vegye figyelembe, hogy a P4 paraméter kiválasztá- sával az összes időprogram (Pro1, Pro2, Pro3) visz- szaáll a gyári program szerinti alaphelyzetbe.

A következő paramétereket lehet behívni: Opciók P1 Helyiséghőmérséklet-eltolás ±3°C | ±5°F P2 Időformátum 12 | 24 óra P3 A hőmérséklet-kijelző mértékegysége °C | °F P4 Időprogramok visszaállítása a gyári alapértékekre (Pro1, Pro2, Pro3) be | ki P5 A fűtés relatív időtartamának visszaállítása be | ki Ha módosítani kívánja egy paraméter értékét, akkor hívja be azt a „+“ és a „-“ gombbal. Nyomja le az „OK“ nyomógombot. Amint megjelenik a „ Szerkeszthető paraméter“ szimbólum, a „+“ és a „-“ gombbal módosítani lehet a paraméter értékét. A beállított érték mentéséhez nyomja le az „OK“ gombot. P1: Helyiséghőmérséklet-eltolás Ha nem egyenletes a hőmérséklet eloszlása a helyiségben, akkor eltérés adódhat az I1 kijelzett tényleges hőmérséklet és a helyiség mért hőmérséklete között. Az eltérés kiegyenlítése érdekében a P1 paraméter segítségével beállítható egy ± 3 °C helyiséghőmér- séklet-eltolás. Példa: A készüléken az I1 = 21,0 °C érték látható. A helyiség mért hőmérséklete 20,0 °C. 1,0 °C-os különbség áll fenn. A különbség kiegyenlítéséhez állítson be P1 = -1,0 eltolási értéket. P2: Időformátum A P2 paraméter segítségével lehet megadni, hogy a pontos idő 12 vagy 24 órás formátumban jelenjen-e meg. P3: A hőmérséklet-kijelző mértékegysége A P3 paraméter segítségével lehet meghatározni, hogy a helyi- ség-hőmérséklet kijelzése Celsius fokban [°C] vagy Fahrenheit fokban [°F] történjen-e. P4: Időprogramok visszaállítása A P4 paraméter kiválasztásával az összes időprogram (Pro1, Pro2, Pro3) visszaáll a gyári program szerinti alapértékekre. P5: A fűtés relatív időtartamának visszaállítása A P5 paraméter aktiválásával a fűtés relatív időtartamának (I2) számlálóját nullázhatjuk le.

6. Tisztítás, ápolás és karbantartás

A készülék nem tartalmaz felhasználó által karbantartandó al- katrészeket. Anyagi kár - Ne permetezzen tisztító aeroszolt a légrésekbe. - Vigyázzon, nehogy nedvesség kerüljön a készülékbe. - Amennyiben a készülékházon halvány barnás elszíneződések jelennek meg, úgy azokat nedves ronggyal törölje le. - A készüléket lehűlt állapotban tisztítsa, szokványos tisztító- szerekkel. Kerülje a súroló és maró hatású szereket.MAGYAR www.stiebel-eltron.com CK 20 Premium | 85

Probléma Ok A helyiség nem me-legszik fel kellőkép-pen. A készülék nem melegszik fel.A hőmérséklet túl ala-csonyra van beállítva. Ellenőrizze a készüléken beállított hőmérsékletet. Szükség esetén állítsa utána az értéket.

Ellenőrizze a hálózati kapcsoló beállítását, a FI védőkapcsolót és a házi vezetékrendszerben lévő biztosítékot.A helyiség nem me-legszik fel kellőkép-pen, bár a készülék felforrósodik. Túlmelegedés. A bizton-sági hőmérsékletkorláto-zó korlátozza a fűtőtelje-sítményt. Szüntesse meg a kiváltó okot (a levegő beszívó- vagy kifúvónyílásainak szennyező-dése vagy letakarása). Vegye figyelembe a minimális tá-volságokat!

A helyiség hőigénye nagyobb a készülék telje-sítményénél. Szüntesse meg a hővesztesé-geket (csukja be az ablakokat és az ajtókat. Kerülje a hosz-szan tartó szellőztetést).A helyiség túlságosan felmelegszik. A hőmérséklet a készü-léken túl magas értékre van beállítva. Ellenőrizze a beállított helyiség-hőmérsékletet. Szükség esetén állítsa utána az értéket.A „Nyitott ablak ész-lelése“ funkció nem reagál.

Szellőztetés hatására a készülék nem érzékel je-lentős hőmérséklet-csök-kenést. (A „Nyitott ablak észlelése“ funkció működésének előfelté-tele az előzetesen beállt egyenletes helyiséghő-mérséklet).A készülék beállításait köve-tően várjon egy ideig, amíg a helyiség hőmérséklete telje-sen nem stabilizálódik.

Távolítsa el a légcserét aka-dályozó tárgyakat a készülék körül.

A szellőztetés időtartamára kézzel kapcsolja a készüléket készenléti üzemmódba.

Nem aktiválták a „Nyitott ablak észlelése“ funkciót. Az alapmenüben kapcsolja be a „Nyitott ablak észlelése“ funkciót.Az „Adaptív indítás“ nem a kívánalmak szerint működik.A funkció csak aktív idő-program esetén működik. Az optimális fűtési komfort biztosításához használjon időprogramokat.

A helyiség hőmérséklete erősen ingadozik, illetve a készülék tanulási folya-mata még nem fejeződött be. Várjon néhány napig, amíg a készülék működése nem stabilizálódik.

Nem aktiválták az „Adap-tív indítás“ funkciót. Az alapmenüben kapcsolja be az „Adaptív indítás“ funkciót.A kijelzőn „Err“ vagy „E...“ látható.A készülék belső hibát észlelt.Forduljon szakemberhez. Ha az okokat nem tudja elhárítani, akkor hívjon szakszerelőt. A jobb és gyorsabb segítség érdekében adja meg a típustáblán fel- tüntetett gyári számot (000000-0000-000000).

A készülék telepítését, üzembe helyezését, illetve karbantartását és javítását csak szakszerelő végezheti.

8.1 Általános biztonsági tudnivalók

A kifogástalan működést és üzembiztonságot csak abban az eset- ben garantáljuk, ha a készülékhez az ajánlott tartozékokat és pó- talkatrészeket használják. FIGYELMEZTETÉS Áramütés A fűtőberendezés fürdőkáddal vagy zuhanyzóval ellá- tott helyiségekben történő elhelyezése esetén a VDE0100

701. részének megfelelően biztosítsa a készülék típus-

tábláján feltüntetett biztonsági távolságot. VIGYÁZAT Égési sérülés - A készüléket kizárólag függőleges, legalább 85°C-ig hőálló falra szerelje fel. - Tartsa be kötelező minimális távolságot a környező tárgyak felületétől. Anyagi kár - Csatlakozóaljzatba való bekötéskor ügyeljen arra, hogy a készülék felszerelését követően a csatlakozó- aljzat könnyen hozzáférhető legyen. - A készüléket ne szerelje közvetlenül fali csatlakozó- aljzat alá. - Ügyeljen arra, hogy a bekötőkábel ne érjen hozzá a készülék részeihez.

8.2 Előírások, szabványok és rendelkezések

Megjegyzés Tartson be minden nemzeti és helyi előírást, illetve ren- deletet.

9. A készülék leírása

9.1 Szállítási terjedelem

A készülékkel szállított tartozékok: - Fali tartó (a készüléken beakasztva)TelePíTÉS Szerelés 86 | CK 20 Premium www.stiebel-eltron.com

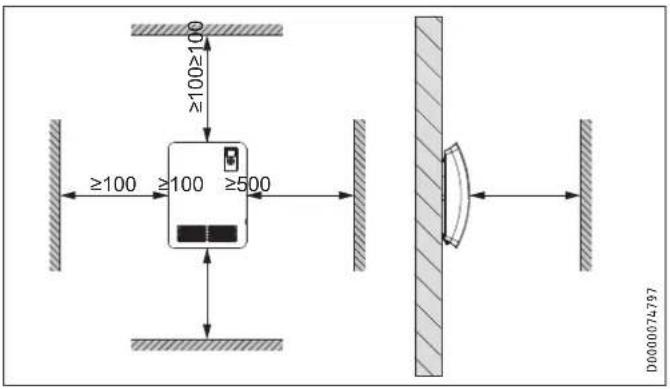

10.1 Minimális távolságok

≥100≥100 ≥100 ≥100 ≥500 D0000074797

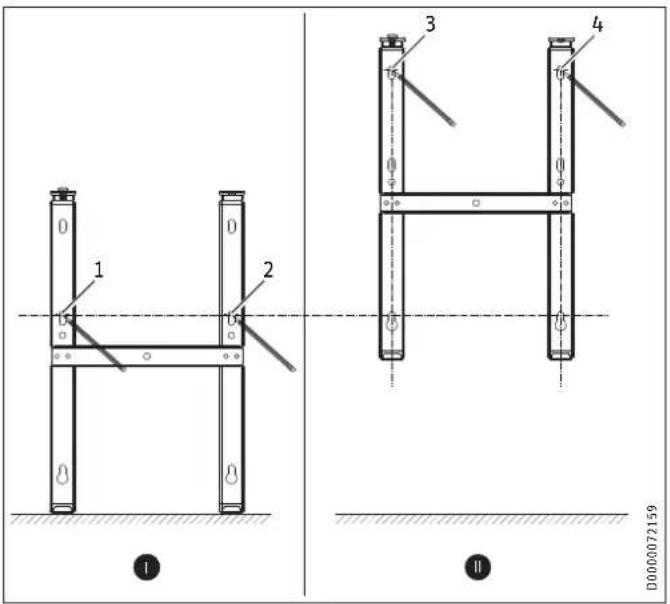

10.2 A fali tartó felszerelése

A készüléket falra kell szerelni a készletben található fali tartó segítségével. Megjegyzés - A fali tartó sablonként is használható a falra rögzí- téshez. Ez biztosítja a padlótól szükséges távolságot. - Egyenetlen vagy ferde padló esetén használjon víz- mértéket. aaaD0000072159

≥183≥183 D0000074798 Akassza ki a fali tartót a készülékből. Állítsa a központosan beigazított fali tartót függőlegesen a földre. Jelölje meg az 1-es és 2-es furatot. Emelje fel a fali tartót úgy, hogy annak alsó furatai fedésben legyenek a falra az imént felvitt jelölésekkel. Jelölje meg a 3-as és 4-es furatot a falon. Fúrja ki a lyukakat a 4 jelölésnél. Rögzítse a fali tartót a megfelelő rögzítőanyagokkal (csava- rok, dübelek). A függőleges hosszúkás lyukakkal kiegyenlít- heti a rögzítőfuratok jelölési pontatlanságait.

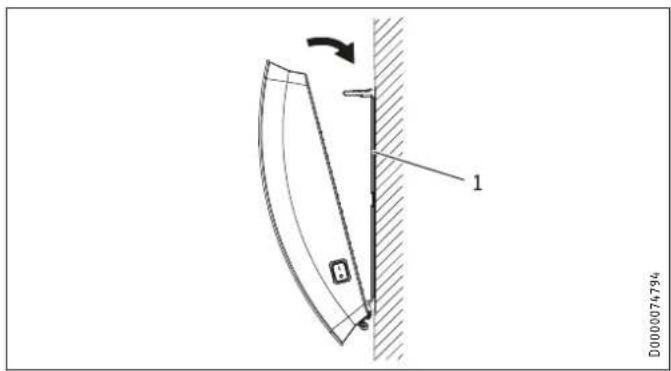

10.3 A készülék felszerelése

1 Fali tartó Akassza a készüléket a hátfalában található tartóhornyokkal a fali tartó alsó füleire. Állítsa a készüléket függőleges helyzetbe. A rögzítéshez nyomja a készüléket a felerősítésre szolgáló fal irányába, amíg az hallhatóan be nem kattan a fali tartó két felső rugójába. D0000074795

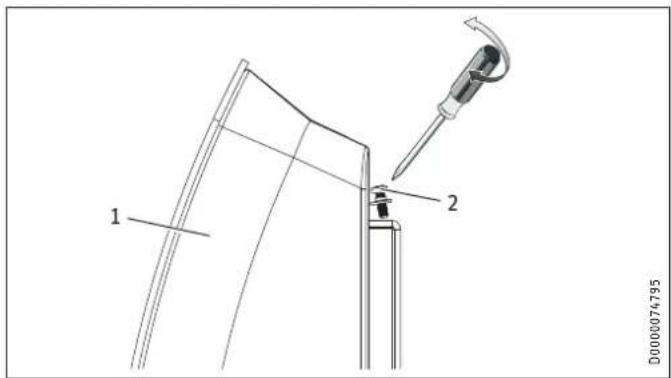

1 Készülék 2 Biztonsítócsavar A falról történő véletlenszerű leakasztás megakadályozásá- hoz rögzítse a készüléket a készletben található biztosítócsa- varral a fali tartó bal vagy jobb oldalán.

10.4 A készülék leszerelése

Ha lazítsa meg és vegye ki a biztosítócsavart a fali tartóból. Lazítsa meg a készüléket, a fali tartón felül felszerelt rugókat lefelé nyomva. Billentse a készüléket előre és emelje le azt a fali tartó alsó füleiről.TelePíTÉS Beüzemelés MAGYAR www.stiebel-eltron.com CK 20 Premium | 87

10.5 Elektromos csatlakoztatás

FIGYELMEZTETÉS Áramütés - Minden villamos bekötési és szerelési munkát a vo- natkozó előírásoknak megfelelően kell végezni. - Tilos a készüléket fix elektromos bekötéssel csatla- koztatni. Anyagi kár - Vegye figyelembe a típustábla adatait. A rendel- kezésre álló tápfeszültségnek meg kell egyeznie a hálózati feszültséggel. - Ügyeljen arra, hogy a kiépített elektromos rendszer megfelelő vezeték-keresztmetszettel rendelkezzen. A készüléket csatlakozódugós bekötéssel, működésre kész álla- potban szállítják, de fix bekötés is lehetséges.

10.5.1 Csatlakoztatás védőföldeléses dugaszolóaljzatba

Csatlakoztassa a készülék hálózati csatlakozódugóját megfe- lelő védőföldeléses aljzatba.

10.5.2 Fix bekötés csatlakozódobozba

FIGYELMEZTETÉS Áramütés Fix hálózati bekötés esetén biztosítani kell, hogy a ké- szülék minden pólusát legalább 3mm-es elválasztótá- volsággal lehessen leválasztani. Anyagi kár - Rövidítse meg a hálózati tápkábelt úgy, hogy az köz- vetlenül elérje a csatlakozódobozt. - A hálózati tápkábel megrövidítésénél ügyeljen arra, hogy a készüléket a falról probléma nélkül le lehes- sen venni. A csatlakozódugó levágásával rövidítse meg a hálózati tápkábelt. Kösse be a hálózati tápkábelt megfelelő csatlakozódobozba.

A készülék üzemkész, amint rögzítették a felszerelésre előirányzott falon és elektromoson bekötötték azt. Húzza le a védőfóliát a kezelőegységről.

A hálózati tápkábelt – annak meghibásodása esetén – csak a gyártó által jóváhagyott szakember cserélheti ki eredeti alkatrész felhasználásával.

13. A készülék átadása

Mutassa be a felhasználónak a készülék funkcióit. Külön hívja fel a figyelmét a biztonsági szempontokra. Adja át a felhasználónak a kezelési és telepítési útmutatót.

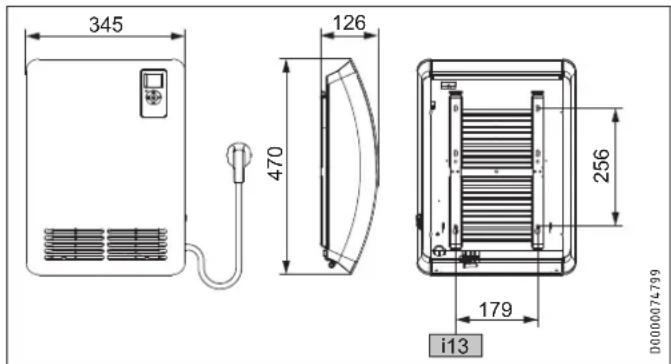

14.1 Méretek és csatlakozók

14.2 Energiafogyasztási adatok

A termékadatok teljesítik az energiát fogyasztó termékek környe- zetbarát tervezésére vonatkozó uniós előírásokat. Termékinformációk elektromos egyedi helyiségfűtő berendezé- sekhez az (EU) 2015/1188 rendelet szerint CK 20 Premium

Gyártó STIEBEL ELTRON Hőteljesítmény Névleges hőteljesítmény P nom kW 2,0 Minimális hőteljesítmény (irányadó érték) P min kW 0,0 Maximális folyamatos hőteljesítmény P max,c kW 2,0 Segédáram-fogyasztás Névleges hőteljesítménynél el max kW 0,000 Minimális hőteljesítménynél el min kW 0,000 Készenléti állapotban el

kW 0,000 A hőteljesítmény jellege/helyiséghőmérséklet-ellenőrzés Egyfokozatú hőteljesítmény, nincs helyiséghőmérséklet-el- lenőrzés

Kettő vagy több manuálisan beállítható fokozat, nincs helyi- séghőmérséklet-ellenőrzés

Helyiséghőmérséklet-ellenőrzés mechanikus hőfokszabályo- zóval

Elektronikus helyiséghőmérséklet-ellenőrzéssel - Elektronikus helyiséghőmérséklet-ellenőrzés és napszak szerinti szabályozás

Elektronikus helyiséghőmérséklet-ellenőrzés és a hét napjai szerinti szabályozás

Egyéb szabályozási lehetőségek Helyiséghőmérséklet-ellenőrzés jelenlét-észleléssel - Helyiséghőmérséklet-ellenőrzés nyitott ablak észlelésével x Távműködtetési lehetőséggel - A fűtés kezdetének adaptív szabályozásával x Üzemidő-korlátozással - Sugárzáshőmérővel -TelePíTÉS Műszaki adatok 88 | CK 20 Premium www.stiebel-eltron.com

Elektromos adatok Csatlakozási teljesítmény W 2000 Hálózati csatlakoztatás 1/N/PE ~ 230 V Névleges áramerősség A 8,7 Frekvencia Hz 50/- Energetikai adatok Központi fűtés éves hatékonysága (η

) % 39 Méretek Magasság mm 470 Szélesség mm 345 Mélység mm 126 Súlyadatok Súly kg 5,3 Kiviteli változatok Kivitel Fali készülék Fagyvédelmi állás °C 7 Védettségi fokozat (IP) IP24 Védettségi osztály I Szín alpesi fehér Értékek Teljesítményfokozatok 2 Beállítási tartomány °C 5 - 30 Üzemi zaj dB(A) 48MAGYAR www.stiebel-eltron.com CK 20 Premium | 89 GARANCIA | KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS Garancia A Németországon kívül vásárolt készülékekre nem érvénye- sek cégünk németországi vállalatainak garanciális feltételei. Az olyan országokban, amelyekben termékeinket egy leány- vállaltunk terjeszti, a garanciát elsősorban a leányvállalatunk biztosítja. Garancia csak akkor nyújtható, ha az adott leányvál- lalat kiadta saját garanciális feltételeit. Azon felül semmilyen garanciát nem nyújtunk. Az olyan készülékekre nem tudunk garanciát biztosítani, ame- lyek olyan országokban vásároltak meg, amelyekben nincs le- ányvállalatunk. Ezek a rendelkezések nem érintik az importőr által biztosított esetleges garanciát. Környezetvédelem és újrahasznosítás Kérjük, segítsen a környezet védelmében. Használat után az anyagokat a helyi hatósági előírások szerint kell hulladékba juttatni. GARANCIA köRNyezeTvÉDeleM ÉS ÚJRAHASzNOSíTáS90 | CK 20 Premium www.stiebel-eltron.com JEGYZETEKMAGYAR www.stiebel-eltron.com CK 20 Premium | 91 JEGYZETEKDeutschland STIEBEL ELTRON GmbH & Co. KG Dr.-Stiebel-Straße 33 | 37603 Holzminden Tel. 05531 702-0 | Fax 05531 702-480 info@stiebel-eltron.de www.stiebel-eltron.de Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de Irrtum und technische Änderungen vorbehalten! | Subject to errors and technical changes! | Sous réserve d‘erreurs et de modifications techniques! | Onder voorbehoud van vergissingen en technische wijzigingen!| Salvo error o modificación técnica! | Excepto erro ou alteração técnica | Zastrzeżone zmiany techniczne i ewentualne błędy | Omyly a technické změny jsou vyhrazeny! | A muszaki változtatások és tévedések jogát fenntartjuk! | Отсутствие ошибок не гарантируется. Возможны технические изменения. | Chyby a technické zmeny sú vyhradené! Stand 9375 Australia STIEBEL ELTRON Australia Pty. Ltd. 6 Prohasky Street | Port Melbourne VIC 3207 Tel. 03 9645-1833 | Fax 03 9645-4366 info@stiebel.com.au www.stiebel.com.au Austria STIEBEL ELTRON Ges.m.b.H. Gewerbegebiet Neubau-Nord Margaritenstraße 4 A | 4063 Hörsching Tel. 07221 74600-0 | Fax 07221 74600-42 info@stiebel-eltron.at www.stiebel-eltron.at Belgium STIEBEL ELTRON bvba/sprl 't Hofveld 6 - D1 | 1702 Groot-Bijgaarden Tel. 02 42322-22 | Fax 02 42322-12 info@stiebel-eltron.be www.stiebel-eltron.be China STIEBEL ELTRON (Tianjin) Electric Appliance Co., Ltd. Plant C3, XEDA International Industry City Xiqing Economic Development Area 300085 Tianjin Tel. 022 8396 2077 | Fax 022 8396 2075 info@stiebeleltron.cn www.stiebeleltron.cn Czech Republic STIEBEL ELTRON spol. s r.o. K Hájům 946 | 155 00 Praha 5 - Stodůlky Tel. 251116-111 | Fax 235512-122 info@stiebel-eltron.cz www.stiebel-eltron.cz Finland
