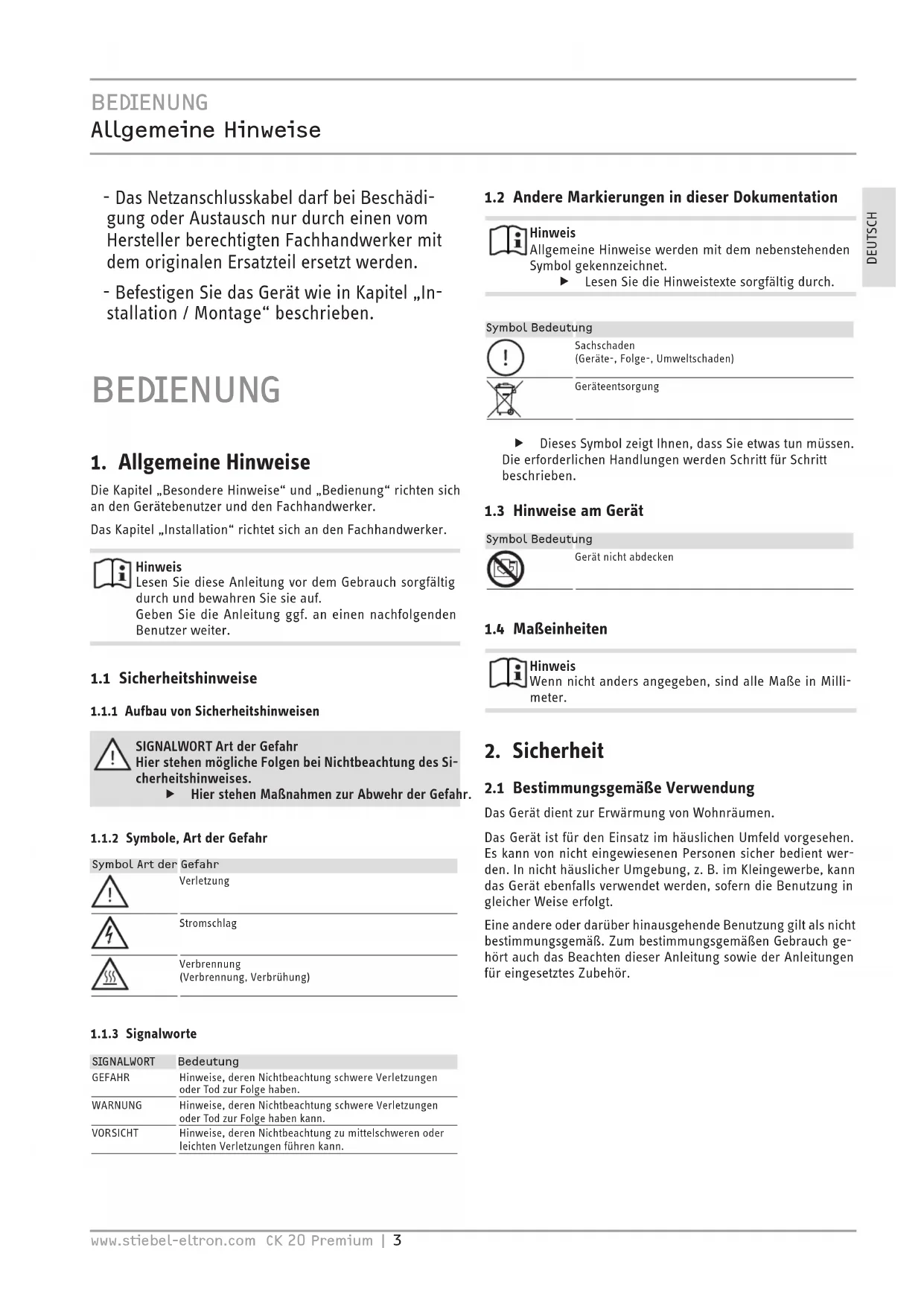

Allgemeine Hinweise DEUTSCHwww.stiebel-eltron.com CK 20 Premium | 3 - Das Netzanschlusskabel darf bei Beschädi- gung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden. - Befestigen Sie das Gerät wie in Kapitel „In- stallation/ Montage“ beschrieben. BEDIENUNG

1. Allgemeine Hinweise

Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker.Das Kapitel „Installation“ richtet sich an den Fachhandwerker. HinweisLesen Sie diese Anleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie auf.Geben Sie die Anleitung ggf. an einen nachfolgenden Benutzer weiter.

1.1 Sicherheitshinweise

1.1.1 Aufbau von Sicherheitshinweisen

SIGNALWORT Art der GefahrHier stehen mögliche Folgen bei Nichtbeachtung des Si-cherheitshinweises. Hier stehen Maßnahmen zur Abwehr der Gefahr.1.1.2 Symbole, Art der GefahrSymbol Art der Gefahr

Verbrennung(Verbrennung, Verbrühung) 1.1.3 SignalworteSIGNALWORT Bedeutung GEFAHR Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben.WARNUNG Hinweise, deren Nichtbeachtung schwere Verletzungen oder Tod zur Folge haben kann. VORSICHT Hinweise, deren Nichtbeachtung zu mittelschweren oder leichten Verletzungen führen kann.

1.2 Andere Markierungen in dieser Dokumentation

HinweisAllgemeine Hinweise werden mit dem nebenstehenden Symbol gekennzeichnet. Lesen Sie die Hinweistexte sorgfältig durch.Symbol Bedeutung

Sachschaden(Geräte-, Folge-, Umweltschaden)

Geräteentsorgung Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben.

1.3 Hinweise am Gerät

Gerät nicht abdecken

HinweisWenn nicht anders angegeben, sind alle Maße in Milli-meter.

2.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Erwärmung von Wohnräumen.Das Gerät ist für den Einsatz im häuslichen Umfeld vorgesehen. Es kann von nicht eingewiesenen Personen sicher bedient wer-den. In nicht häuslicher Umgebung, z.B. im Kleingewerbe, kann das Gerät ebenfalls verwendet werden, sofern die Benutzung in gleicher Weise erfolgt.Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Zum bestimmungsgemäßen Gebrauch ge-hört auch das Beachten dieser Anleitung sowie der Anleitungen für eingesetztes Zubehör.BEDIENUNG Gerätebeschreibung 4 | CK 20 Premium www.stiebel-eltron.com

2.2 Allgemeine Sicherheitshinweise

WARNUNG Verletzung - Halten Sie Kinder unter 3Jahren von dem Gerät fern, wenn keine ständige Beaufsichtigung gewähr- leistet ist. - Das Gerät kann von 3- bis 7-jährigen Kindern ein- und ausgeschaltet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Voraus- setzung hierfür ist, dass das Gerät wie beschrieben montiert wurde. 3- bis 7-jährige Kinder dürfen nicht den Stecker in die Steckdose stecken und das Gerät nicht regulieren. - Das Gerät kann von Kindern ab 8Jahren sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfah- rung und Wissen benutzt werden, wenn sie beauf- sichtigt werden oder bezüglich des sicheren Ge- brauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. - Kinder dürfen nicht mit dem Gerät spielen. Reini- gung und Benutzer-Wartung dürfen nicht von Kin- dern ohne Beaufsichtigung durchgeführt werden. WARNUNG Verletzung In geschlossenen Räumen können schnell hohe Tempe- raturen entstehen. Wenn das Gerät in kleinen Räumen betrieben wird und die dort befindlichen Personen nicht selbstständig das Gerät regulieren oder den Raum ver- lassen können, stellen Sie eine ständige Überwachung sicher. WARNUNG Verbrennung Betreiben Sie das Gerät nicht ... - wenn die Mindestabstände zu angrenzenden Ob- jektflächen oder sonstigen brennbaren Materialien (z.B. Möbel, Textilien) unterschritten werden. - in Räumen, die durch Chemikalien, Staub, Gase oder Dämpfe feuer- oder explosionsgefährdet sind. Lüf- ten Sie den Raum vor dem Heizen ausreichend. - in unmittelbarer Nähe von Rohrleitungen oder Be- hältnissen, die brennbare oder explosionsgefährde- te Stoffe führen oder enthalten. - wenn ein Gerätebauteil beschädigt ist, das Gerät heruntergefallen ist oder eine Fehlfunktion vorliegt. WARNUNG Verbrennung - Legen Sie keine brennbaren, entzündbaren oder wärmedämmenden Gegenstände oder Stoffe auf das Gerät oder in dessen unmittelbare Nähe. - Achten Sie darauf, dass Lufteintritt und -austritt nicht blockiert werden. - Stecken Sie keine Gegenstände zwischen Gerät und Wand. VORSICHT Verbrennung Teile des Gerätes können sehr heiß werden und Verbren- nungen verursachen. Wenn Kinder und schutzbedürftige Personen anwesend sind, ist besondere Vorsicht geboten. WARNUNG Überhitzung Um eine Überhitzung des Gerätes zu vermeiden, decken Sie das Gerät nicht ab. Sachschaden - Achten Sie darauf, dass das Netzanschlusskabel nicht am Gerät anliegt. - Benutzen Sie das Gerät nicht als Aufstiegshilfe. - Betreiben Sie das Gerät nicht im Freien.

Siehe Typenschild am Gerät.

3. Gerätebeschreibung

Das Gerät ist ein wandhängendes Elektro-Direktheizgerät, z.B. für Arbeitsräume, Küchen, Bäder und dergleichen. Das geräuscharme Gebläse saugt die Raumluft an, die dann vom Blankdraht-Heizkörper erwärmt wird und durch den Warmluftka- nal und das unten sitzende Warmluft-Austrittsgitter gleichmäßig ausströmt. Wenn die eingestellte Raum-Soll-Temperatur erreicht ist, wird sie durch zeitweises Heizen gehalten. Überhitzungsschutz Das Gerät verfügt über einen Sicherheitstemperaturbegrenzer, der das Gerät bei Überhitzung ausschaltet. Nach Beheben der Ursache geht das Gerät innerhalb weniger Minuten (Abkühlzeit) wieder in Betrieb.

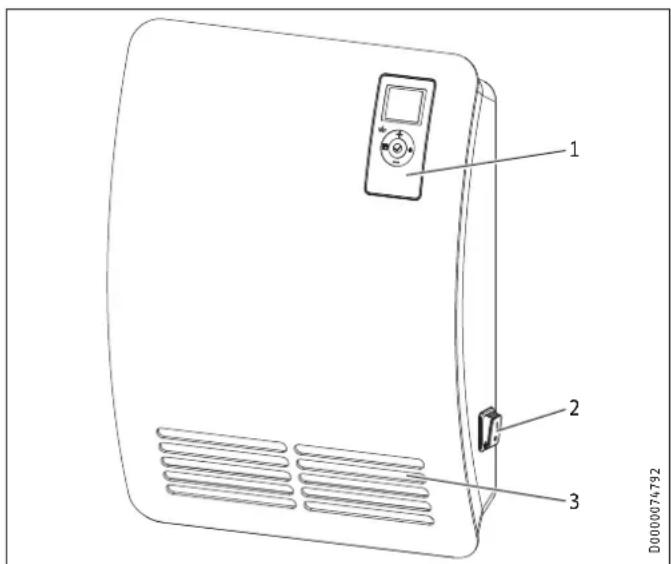

1 Bedieneinheit 2 Netzschalter 3 Luft-AustrittsöffnungBEDIENUNG Bedienung DEUTSCH www.stiebel-eltron.com CK 20 Premium | 5

Die Bedienung erfolgt über die Bedieneinheit, die sich rechts oben in der Gerätefront befindet. D0000075720

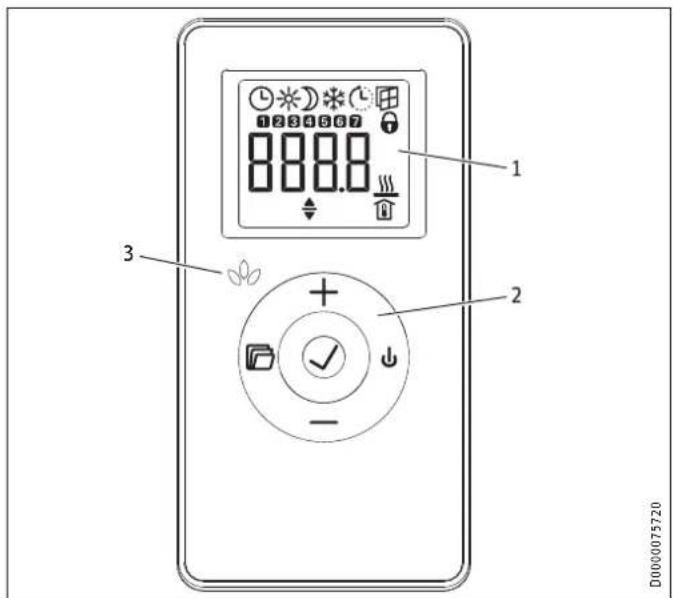

1 Anzeige 2 Bedienfeld 3 Anzeige Silent Mode mit 1000W Heizstufe

Taste Benennung Beschreibung

Taste „Standby“ Bedieneinheit einschalten; Bedieneinheit und Heizgerät in Standby-Be- trieb versetzen

Taste „OK“ Auswahl; Einstellungen bestätigen

Taste „Menü“ Menü aufrufen und verlassen

Taste „+“ Menüpunkte aufrufen; Einstellungen ändern Taste „–“ Menüpunkte aufrufen; Einstellungen ändern

Wenn 20Sekunden lang keine Bedieneraktion erfolgt, schaltet sich die Hintergrundbeleuchtung aus. Durch Drücken einer beliebigen Taste schalten Sie die Hintergrundbeleuchtung wieder ein. Symbole Symbol Beschreibung Uhrzeitanzeige: Anzeige der aktuellen Uhrzeit oder eines programmierten Start- zeitpunktes Zeitprogramm aktiviert: Das Gerät heizt entsprechend dem aktivierten Zeitprogramm.

Komfortbetrieb: Das Gerät hält die eingestellte Komforttemperatur. Standardwert: 21,0°C. Nutzen Sie diese Einstellung für komforta- ble Raumtemperaturen bei Anwesenheit. Symbol Beschreibung

Absenkbetrieb: Das Gerät hält die eingestellte Absenktemperatur. Standardwert: 18,0°C. Nutzen Sie diese Einstellung z.B. nachts oder bei Abwesenheit für einige Stunden.

Frostschutz: Bei Einstellung der Raum-Soll-Temperatur auf 7,0°C wird das Frostschutz-Symbol angezeigt. Nutzen Sie diese Einstellung, um einen ungenutzten Raum vor Frostschäden zu schützen.

Adaptiver Start: Bei aktiviertem Zeitprogramm werden die Schaltzeiten des Heizgerätes so angepasst, dass die jeweils eingestellte Raum-Soll-Temperatur bereits zum programmierten Startzeit- punkt erreicht wird. Voraussetzung: Die Funktion „Adaptiver Start“ ist eingeschaltet (siehe Kapitel „Einstellungen/ Basismenü“).

Fenster-offen-Erkennung: Um einen unnötigen Energieverbrauch während des Lüftens zu vermeiden, schaltet das Gerät bei geöffnetem Fenster auto- matisch für eine Stunde in den Frostschutzbetrieb. Das Symbol „Fenster-offen-Erkennung“ blinkt. Sie können den Frostschutzbe- trieb nach dem Lüften mit der Taste „+“ oder „OK“ manuell been- den. Das Gerät heizt wieder auf die eingestellte Raum-Soll-Tem- peratur. Voraussetzung: Die Fenster-offen-Erkennung ist eingeschaltet (siehe Kapitel „Einstellungen/ Basismenü“).

Bediensperre: Das Bedienfeld ist gesperrt.

Heizung aktiv: Das Gerät heizt, um die eingestellte Raum-Soll-Temperatur zu halten.

Anzeige Raumtemperatur

Parameter editierbar: Der angezeigte Parameter kann mit den Tasten „+“ und „–“ ver- ändert werden. Wochentage: 1=Montag, 2=Dienstag … 7=Sonntag

4.2 Gerät ein- und ausschalten

Hinweis Bei der Erstinbetriebnahme sowie nach längerer Be- triebsunterbrechung ist eine kurzzeitige Geruchsbildung möglich. Das Gerät ist betriebsbereit, sobald Sie es an der Wand montiert und elektrisch angeschlossen haben. Schalten Sie das Gerät durch Betätigen des Netzschalters an der rechten Geräteseite ein und aus. Bei längerer Nichtbenutzung (z.B. während der Sommermo- nate) schalten Sie das Gerät aus. Alle Einstellungen bleiben nach dem Ausschalten oder bei Span- nungsunterbrechung erhalten. Das Gerät besitzt eine Gangreser- ve, die dafür sorgt, dass Wochentag und Uhrzeit für einige Stunden erhalten bleiben. Hinweis Wenn das Gerät bei aktiviertem Zeitprogramm für länge- re Zeit ausgeschaltet war, werden Sie nach dem Einschal- ten aufgefordert, Wochentag und Uhrzeit einzustellen. Bis eine Einstellung vorgenommen wird, arbeitet das Gerät im Komfortbetrieb.BEDIENUNG Einstellungen 6 | CK 20 Premium www.stiebel-eltron.com

Sachschaden Im Standby-Betrieb schaltet das Gerät die Heizung unter keinen Umständen ein. Frostschutz ist dann nicht ge- geben. Um die Bedieneinheit einzuschalten, drücken Sie die Taste „Standby“. Die Standardanzeige erscheint. Um die Bedieneinheit und das Heizgerät in den Standby-Be- trieb zu versetzen, drücken Sie die Taste „Standby“. Die An- zeige zeigt „- - - -“.

Zum Sperren oder Entsperren des Bedienfeldes halten Sie die Tasten „+“ und „–“ gleichzeitig 5Sekunden lang gedrückt.

D0000075500 Die Standardanzeige wird dauerhaft angezeigt. Wenn Sie sich in- nerhalb des Menüs befinden und länger als 20Sekunden keine Bedieneraktion ausführen, wechselt das Gerät automatisch zur Standardanzeige. In der Standardanzeige sehen Sie die aktuelle Raum-Soll-Tempe- ratur sowie das Symbol „Parameter editierbar“. Über die Tasten „+“ und „–“ können Sie die Raum-Soll-Temperatur verändern. Wenn die eingestellte Raum-Soll-Temperatur einem der einge- stellten Werte für Komfort- oder Absenktemperatur entspricht, erscheint in der Menüleiste das Symbol der entsprechenden Be- triebsart (Komfortbetrieb, Absenkbetrieb). Die Raum-Soll-Temperatur kann auch bei aktiviertem Zeitpro- gramm manuell geändert werden. Die geänderte Raum-Soll-Tem- peratur bleibt bis zum nächsten programmierten Schaltzeitpunkt erhalten.

Um in das Basismenü zu gelangen, drücken Sie kurz die Taste „Menü“. Sie können nun folgende Menüpunkte aufrufen: Anzeige Beschreibung

Wochentag und Uhrzeit einstellen

Komforttemperatur einstellen Die Komforttemperatur muss mindestens 0,5°C höher einge- stellt sein als die Absenktemperatur. Anzeige Beschreibung

Absenktemperatur einstellen

Funktion „Fenster-offen-Erkennung“ ein- und ausschalten

Zeitprogramm (Pro1, Pro2, Pro3, Pro4) auswählen oder deak- tivieren (off)

Funktion „Adaptiver Start“ ein- und ausschalten

Silent Mode einstellen Lo = leise 1000W Grundheizstufe Hi = leistungsstarke 2000W Schnellheizstufe Wenn Sie die Einstellung eines Menüpunktes ändern möchten, rufen Sie den entsprechenden Menüpunkt mit den Tasten „+“ und „–“ auf. Drücken Sie die Taste „OK“. Sobald das Symbol „Parameter editierbar“ erscheint, können Sie mit den Tasten „+“ und „–“ die Einstellung des Menüpunktes än- dern. Um die Einstellungen zu speichern, drücken Sie die Taste „OK“. Um das Basismenü zu verlassen, drücken Sie die Taste „Menü“. Die Standardanzeige erscheint.

5.3.1 120-Minuten-Kurzzeittimer

Mit dem 120-Minuten-Kurzzeittimer können Sie den Komfortbe- trieb für eine gewählte Zeit von bis zu 120Minuten aktivieren. Während der eingestellten Zeit heizt das Gerät auf die eingestellte Komforttemperatur. Danach arbeitet das Gerät im Absenkbetrieb. Wenn Sie den 120-Minuten-Kurzzeittimer nutzen möchten, wählen Sie im Basismenü das ZeitprogrammPro4 aus. D0000075531 In der Standardanzeige sehen Sie die eingestellte Zeit in Minuten sowie das Symbol „Parameter editierbar“. Über die Tasten „+“ und „–“ können Sie eine beliebige Zeit von 10 - 120Minuten einstellen. Um den Kurzzeittimer zu aktivieren, drücken Sie die Taste „OK“. Das Gerät schaltet bis zum Ablauf der eingestellten Zeit in den Komfortbetrieb. Während dieser Zeit blinkt die Minutenanzeige. Wenn Sie den Kurzzeittimer unterbrechen möchten, halten Sie die Taste „OK“ länger als 3Sekunden gedrückt. Nach Ablauf der eingestellten Zeit wechselt das Gerät automatisch wieder in den Absenkbetrieb.BEDIENUNG Einstellungen DEUTSCH www.stiebel-eltron.com CK 20 Premium | 7

Sie können zwischen folgenden zwei Heizleistungen mit ange- passter Lüfterdrehzahl wählen: Grundheizstufe Stellen Sie im Basismenü „Lo“ für den Silent Mode ein. Das Gerät heizt mit 1000W Heizleistung und reduzierter Lüfterdrehzahl. Die LED an der Bedieneinheit leuchtet grün auf. Hinweis Betreiben Sie das Gerät nicht in der Grundheizstufe, wenn der Raum, in dem das Gerät installiert ist, stark ausgekühlt ist. Wählen Sie bei stark ausgekühlten Räumen die Schnellheizstufe, um einen normalen Gerätebetrieb zu gewährleisten. Schnellheizstufe Stellen Sie im Basismenü „Hi“ für den Silent Mode ein. Das Gerät heizt mit 2000W Heizleistung und schneller Lüfterdrehzahl. Wählen Sie die leistungsstarke Schnellheizstufe, um einen kalten Raum besonders schnell auf die eingestellte Temperatur zu erwär- men. Stellen Sie danach wieder die Grundheizstufe ein. Wenn die eingestellte Raumtemperatur erreicht ist, wird sie vom Gerät durch zeitweises Heizen gehalten.

5.4 Konfigurationsmenü

Anzeige Beschreibung I1-I2 Ist-Werte Pro1-Pro3 Zeitprogramme P1-P5 Parameter Im Konfigurationsmenü können Sie Ist-Werte aufrufen, Zeitpro- gramme programmieren und Parameter einstellen. Um in das Konfigurationsmenü zu gelangen, halten Sie die Taste „Menü“ gedrückt. Nach ca.3Sekunden wird der Ist-WertI1 an- gezeigt. Mit den Tasten „+“ und „–“ können Sie zwischen den einzelnen Ist-Werten, Zeitprogrammen und Parametern wechseln. Um das Konfigurationsmenü zu verlassen, drücken Sie die Taste „Menü“. Die Standardanzeige erscheint.

Sie können folgende Ist-Werte aufrufen: Anzeige Beschreibung Einheit I1 Ist-Wert Raumtemperatur [°C] | [°F]

Relative Heizdauer (Über den Parameter P5 können Sie den Zähler zurücksetzen.) [h]

Hinweis Der Zähler für die relative Heizdauer(I2) zählt die Zeit- dauer, in der das Gerät heizt, in vollen Stunden. Wenn das Gerät ausgeschaltet wird, werden Heizphasen unter 60Minuten nicht erfasst.

Es stehen Ihnen drei Zeitprogramme zur Verfügung. Die Zeitpro- gramme Pro1 und Pro2 sind werkseitig vorkonfiguriert. Das Zeit- programm Pro3 können Sie nach Ihren individuellen Bedürfnissen einstellen. Anzeige Beschreibung Pro1 Zeitprogramm „täglich“ - Wiederholung: Montag bis Sonntag Pro2 Zeitprogramm „werktags“ - Wiederholung: Montag bis Freitag Pro3 Zeitprogramm „benutzerdefiniert“ - bis zu 14Komfortphasen frei konfigurierbar Hinweis Wenn Sie ein Zeitprogramm nutzen möchten, müssen Sie im Basismenü das gewünschte Zeitprogramm auswählen (siehe Kapitel „Einstellungen/ Basismenü“). Hinweis Beachten Sie beim Einstellen der Zeitprogramme, dass Wochentag und Uhrzeit korrekt eingestellt sind. Hinweis Für alle Zeitprogramme (Pro1, Pro2, Pro3) gilt: Wenn der Endzeitpunkt nach 23:59 Uhr liegt, wird der Endzeitpunkt automatisch auf den nächsten Wochentag gelegt. Die Komfortphase wird über Mitternacht gehalten und endet am folgenden Wochentag zum eingestellten Endzeitpunkt. Zeitprogramme Pro1 und Pro2 Mit den ZeitprogrammenPro1 und Pro2 können Sie den Start- und Endzeitpunkt des Komfortbetriebs festlegen. In dieser Zeitspanne heizt das Gerät auf die eingestellte Komforttemperatur. Außerhalb dieser festgelegten Zeitspanne arbeitet das Gerät im Absenkbe- trieb. Daraus ergeben sich eine Komfort- und eine Absenkphase, die sich täglich(Pro1) bzw. an jedem Werktag(Pro2) wiederholen. Werkseitig sind diese Phasen wie folgt konfiguriert: - 08:00Uhr - 22:00Uhr: Komfortbetrieb - 22:00Uhr - 08:00Uhr: Absenkbetrieb Hinweis Bei aktiviertem ZeitprogrammPro2 arbeitet das Gerät am Wochenende ausschließlich im Absenkbetrieb.BEDIENUNG Reinigung, Pege und Wartung 8 | CK 20 Premium www.stiebel-eltron.com Um die ZeitprogrammePro1 und Pro2 Ihren Bedürfnissen entspre- chend anzupassen, gehen Sie folgendermaßen vor: Rufen Sie im Konfigurationsmenü mit den Tasten „+“ und „–“ das gewünschte Zeitprogramm auf. Drücken Sie die Taste „OK“. Der Startzeitpunkt für den Komfortbetrieb wird angezeigt. Stellen Sie den gewünschten Startzeitpunkt mit den Tasten „+“ und „–“ ein. Drücken Sie die Taste „OK“. Der Endzeitpunkt für den Komfortbetrieb wird angezeigt. Stellen Sie den gewünschten Endzeitpunkt mit den Tasten „+“ und „–“ ein. Drücken Sie zum Speichern die Taste „OK“. Zeitprogramm Pro3 Mit dem ZeitprogrammPro3 können Sie bis zu 14 separate Kom- fortphasen festlegen, die sich wöchentlich wiederholen. Um im ZeitprogrammPro3 eine Komfortphase zu konfigurieren, gehen Sie folgendermaßen vor: Rufen Sie im Konfigurationsmenü mit den Tasten „+“ und „–“ das ZeitprogrammPro3 auf. Drücken Sie die Taste „OK“. Die Anzeige zeigt „3---“. Drücken Sie die Taste „OK“. Ein Wochentag bzw. eine Gruppe von Wochentagen wird angezeigt. Stellen Sie den gewünschten Wochentag bzw. die gewünsch- te Gruppe von Wochentagen mit den Tasten „+“ und „–“ ein. Drücken Sie die Taste „OK“. Der Startzeitpunkt für den Komfortbetrieb wird angezeigt. Stellen Sie den gewünschten Startzeitpunkt mit den Tasten „+“ und „–“ ein. Drücken Sie die Taste „OK“. Der Endzeitpunkt für den Komfortbetrieb wird angezeigt. Stellen Sie den gewünschten Endzeitpunkt mit den Tasten „+“ und „–“ ein. Drücken Sie die Taste „OK“. Die Komfortphase „3-01“ ist konfiguriert. Um eine weitere Komfortphase zu konfigurieren, wählen Sie im ZeitprogrammPro3 mit den Tasten „+“ und „–“ die Anzei- ge „3---“. Gehen Sie wie beschrieben vor. Hinweis Um die eingestellten Komfortphasen zurückzusetzen, aktivieren Sie den ParameterP4. Beachten Sie, dass durch Aktivieren des Parame- tersP4 alle Zeitprogramme (Pro1, Pro2, Pro3) in den Auslieferungszustand zurückgesetzt werden.

Sie können folgende Parameter aufrufen: Anzeige Beschreibung Optionen P1 Offset Raumtemperatur ±3°C | ±5°F P2 Uhrzeitformat 12h | 24h P3 Einheit Temperaturanzeige °C | °F P4 Zeitprogramme (Pro1, Pro2, Pro3) zurücksetzen on | off P5 Relative Heizdauer zurücksetzen on | off Wenn Sie den Wert eines Parameters ändern möchten, rufen Sie den entsprechenden Parameter mit den Tasten „+“ und „–“ auf. Drücken Sie die Taste „OK“. Sobald das Symbol „Parameter editierbar“ erscheint, können Sie mit den Tasten „+“ und „–“ den Wert des Parameters ändern. Um den eingestellten Wert zu speichern, drücken Sie die Taste „OK“. P1: Offset Raumtemperatur Eine ungleichmäßige Temperaturverteilung im Raum kann zu einer Differenz zwischen der angezeigten Ist-TemperaturI1 und der von Ihnen gemessenen Raumtemperatur führen. Um die Differenz auszugleichen, können Sie über den ParameterP1 ein Raumtemperatur-Offset von ±3°C einstellen. Beispiel: Das Gerät zeigt I1=21,0°C. Die von Ihnen gemessene Raumtemperatur beträgt 20,0°C. Es besteht eine Differenz von 1,0°C. Um die Differenz auszugleichen, stellen Sie einen Offset von P1=-1,0 ein. P2: Uhrzeitformat Über den ParameterP2 können Sie festlegen, ob die Uhrzeit im 12-Stunden- oder im 24-Stunden-Format angezeigt wird. P3: Einheit Temperaturanzeige Über den ParameterP3 können Sie festlegen, ob die Raumtempe- ratur in Grad Celsius [°C] oder in Grad Fahrenheit [°F] angezeigt wird. P4: Zeitprogramme zurücksetzen Durch Aktivieren des ParametersP4 setzen Sie alle Zeitprogramme (Pro1, Pro2, Pro3) in den Auslieferungszustand zurück. P5: Relative Heizdauer zurücksetzen Durch Aktivieren des ParametersP5 setzen Sie den Zähler für die relative Heizdauer (I2) zurück.

6. Reinigung, Pflege und Wartung

Das Gerät enthält keine vom Benutzer zu wartenden Bauteile. Sachschaden - Sprühen Sie kein Reinigungsspray in die Luftschlitze. - Achten Sie darauf, dass keine Feuchtigkeit in das Gerät eindringt.DEUTSCH www.stiebel-eltron.com CK 20 Premium | 9 BEDIENUNG | INSTALLATION Problembehebung - Wenn am Gerätegehäuse leichte bräunliche Verfärbungen auftreten, reiben Sie sie mit einem feuchten Tuch ab. - Reinigen Sie das Gerät im abgekühlten Zustand mit ge- bräuchlichen Pflegemitteln. Vermeiden Sie scheuernde und ätzende Pflegemittel.

Problem Ursache BehebungDer Raum wird nicht ausreichend warm. Das Gerät wird nicht heiß.Temperatur am Gerät ist zu niedrig eingestellt. Prüfen Sie die eingestellte Temperatur am Gerät. Regeln Sie ggf. nach.

Fehlende Spannungsver-sorgung. Prüfen Sie die Stellung des Netzschalters, den FI-Schutz-schalter und die Sicherung in der Hausinstallation.Der Raum wird nicht ausreichend warm, obwohl das Gerät heiß wird. Überhitzung. Der Si-cherheitstemperatur-begrenzer begrenzt die Heizleistung. Beseitigen Sie die Ursache (Schmutz oder Hindernisse am Luftein- oder Luftaus-tritt). Beachten Sie die Min-destabstände!

Der Wärmebedarf des Raumes ist höher als die Leistung des Gerätes. Beseitigen Sie Wärmever-luste (Schließen Sie Fenster und Türen. Vermeiden Sie Dauerlüften.)Der Raum wird zu warm. Temperatur am Gerät ist zu hoch eingestellt. Prüfen Sie die eingestellte Raumtemperatur. Regeln Sie ggf. nach.Die Fenster-offen-Er-kennung reagiert nicht.

Das Gerät erkennt keinen deutlichen Temperatur-abfall durch Lüften. (Die Fenster-offen-Erkennung setzt eine zuvor stabile Raumtemperatur voraus.)Warten Sie nach Einstellun-gen am Gerät eine Weile, bis sich die Raumtemperatur vollständig stabilisiert hat.

Vermeiden Sie Hindernisse für den Luftaustausch zwi-schen Gerät und Raumluft.

Schalten Sie das Gerät für die Dauer des Lüftens manuell in den Standby-Betrieb.

Die Fenster-offen-Erken-nung ist nicht aktiviert. Schalten Sie im Basismenü die Fenster-offen-Erkennung ein. Die Funktion „Adap-tiver Start“ arbeitet nicht wie gewünscht.Die Funktion wirkt sich nur bei aktiviertem Zeit-programm aus.Nutzen Sie die Zeitprogram-me für optimierten Heiz-komfort.

Die Raumtemperatur schwankt stark bzw. der Lernvorgang des Gerätes ist nicht abgeschlossen.Warten Sie einige Tage, bis sich das Verhalten stabilisiert hat.

Die Funktion „Adaptiver Start“ ist nicht aktiviert. Schalten Sie im Basismenü die Funktion „Adaptiver Start“ ein.Die Anzeige zeigt „Err“ oder „E...“.Ein interner Fehler wurde erkannt.Informieren Sie den Fach-handwerker. Wenn Sie die Ursache nicht beheben können, rufen Sie den Fach- handwerker. Zur besseren und schnelleren Hilfe teilen Sie ihm die Nummer vom Typenschild mit (000000-0000-000000). INSTALLATION

Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt werden.

8.1 Allgemeine Sicherheitshinweise

Wir gewährleisten eine einwandfreie Funktion und Betriebssicher- heit nur, wenn das für das Gerät bestimmte Original-Zubehör und die originalen Ersatzteile verwendet werden. WARNUNG Stromschlag Beachten Sie bei der Installation des Heizgerätes in Räu- men mit Badewanne oder Dusche den Schutzbereich nach VDE 0100 Teil 701 in Abstimmung mit den Angaben auf dem Geräte-Typenschild. VORSICHT Verbrennung - Montieren Sie das Gerät nur an einer senkrechten, bis mindestens 85°C temperaturbeständigen Wand. - Halten Sie die Mindestabstände zu angrenzenden Objektflächen ein. Sachschaden - Achten Sie beim Anschluss an eine Steckdose darauf, dass die Steckdose nach der Installation des Gerätes frei zugänglich ist. - Montieren Sie das Gerät nicht unmittelbar unter einer Wandsteckdose. - Achten Sie darauf, dass das Anschlusskabel keine Geräteteile berührt.

8.2 Vorschriften, Normen und Bestimmungen

Hinweis Beachten Sie alle nationalen und regionalen Vorschriften und Bestimmungen.

9. Gerätebeschreibung

Mit dem Gerät werden geliefert: - Wandhalterung (am Gerät eingehängt)INSTALLATION Montage 10 | CK 20 Premium www.stiebel-eltron.com

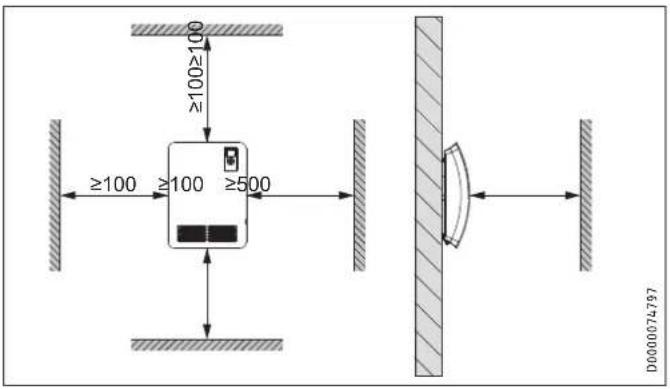

10.1 Mindestabstände

≥100≥100 ≥100 ≥100 ≥500 D0000074797

10.2 Montage der Wandhalterung

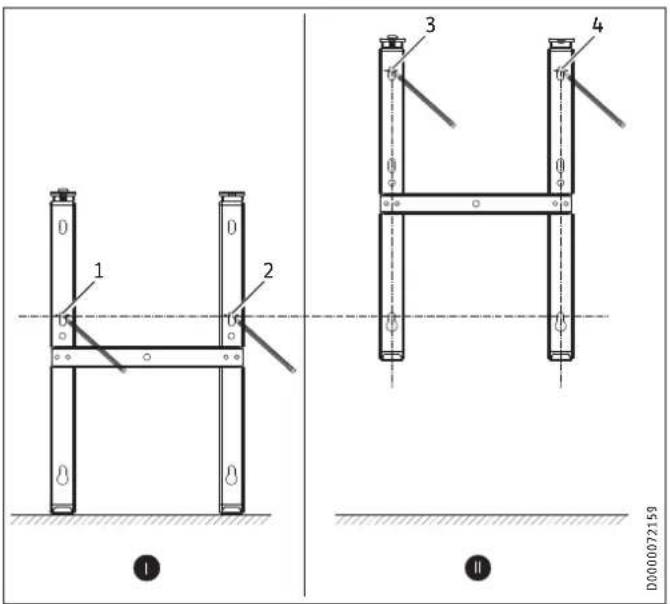

Das Gerät ist für die Wandmontage mittels der mitgelieferten Wandhalterung vorgesehen. Hinweis - Sie können die Wandhalterung als Schablone zur Wandbefestigung verwenden. Dies gewährleistet den notwendigen Bodenabstand. - Wenn der Boden uneben oder geneigt ist, benutzen Sie eine Wasserwaage. aaaD0000072159

≥183≥183 D0000074798 Hängen Sie die Wandhalterung aus dem Gerät aus. Stellen Sie die mittelpunktorientierte Wandhalterung waage- recht auf den Boden. Markieren Sie die Bohrungen1 und 2. Heben Sie die Wandhalterung hoch, sodass die unteren Boh- rungen in der Wandhalterung deckungsgleich mit den gerade angebrachten Markierungen an der Montagewand sind. Markieren Sie die Bohrungen3 und 4 an der Montagewand. Bohren Sie die Bohrlöcher an den 4Markierungen. Befestigen Sie die Wandhalterung mit geeignetem Befes- tigungsmaterial (Schrauben, Dübel). Mit den vertikalen Langlöchern können Sie ein Verlaufen der Befestigungsboh- rung ausgleichen.

10.3 Montage des Gerätes

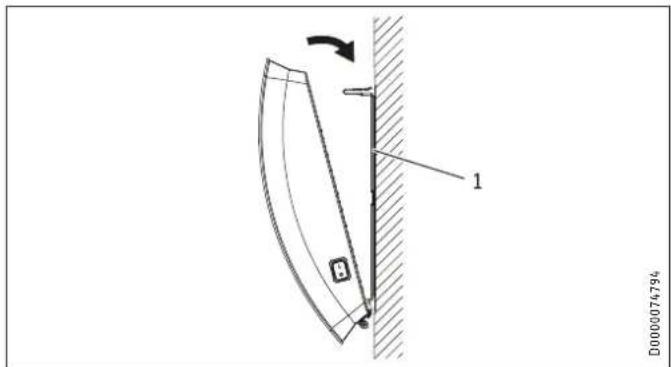

1 Wandhalterung Hängen Sie das Gerät mit den an der Geräterückwand be- findlichen Aufnahmeschlitzen auf die unteren Laschen der Wandhalterung. Bringen Sie das Gerät in eine aufrechte Position. Drücken Sie das Gerät zur Arretierung in Richtung der Be- festigungswand, bis das Gerät hörbar in die beiden oberen Federn der Wandhalterung einrastet. D0000074795

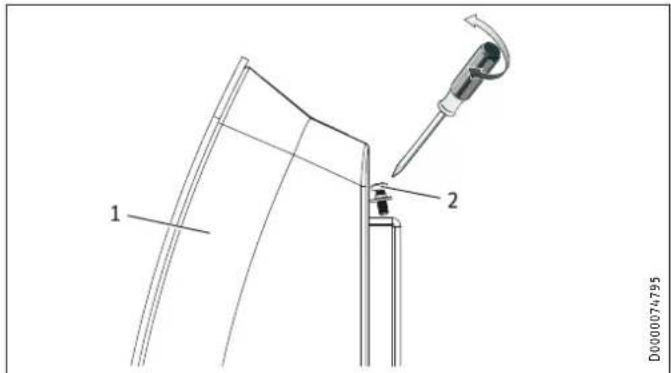

1 Gerät 2 Sicherungsschraube Sichern Sie das Gerät mit der mitgelieferten Sicherungs- schraube auf der linken oder rechten Seite der Wandhalte- rung gegen unbeabsichtigtes Abhängen.

10.4 Demontage des Gerätes

Lösen und entnehmen Sie die Sicherungsschraube aus der Wandhalterung. Lösen Sie das Gerät, indem Sie die oben an der Wandhalte- rung angebrachten Federn nach unten drücken. Kippen Sie das Gerät nach vorn und heben es von den unte- ren Laschen der Wandhalterung ab.INSTALLATION Inbetriebnahme DEUTSCH www.stiebel-eltron.com CK 20 Premium | 11

10.5 Elektrischer Anschluss

WARNUNG Stromschlag - Führen Sie alle elektrischen Anschluss- und Instal- lationsarbeiten nach Vorschrift aus. - Die Installation mit festverlegter elektrischer An- schlussleitung ist nicht zulässig. Sachschaden - Beachten Sie das Typenschild. Die angegebene Spannung muss mit der Netzspannung übereinstim- men. - Achten Sie auf ausreichenden Zuleitungsquerschnitt bauseits. Das Gerät wird steckerfertig geliefert, ist aber auch für Festan- schluss geeignet.

10.5.1 Anschluss an eine Schutzkontaktsteckdose

Stecken Sie den Netzstecker des Gerätes in eine geeignete Schutzkontaktsteckdose.

10.5.2 Festanschluss an eine Geräteanschlussdose

WARNUNG Stromschlag Bei Festanschluss muss das Gerät über eine Trennstrecke von mindestens 3mm allpolig vom Stromnetz getrennt werden können. Sachschaden - Kürzen Sie das Netzanschlusskabel so, dass es direkt zur Geräteanschlussdose führt. - Achten Sie beim Kürzen des Netzanschlusskabels darauf, dass sich das Gerät noch problemlos von der Montagewand abhängen lässt. Kürzen Sie das Netzanschlusskabel, indem Sie den Stecker abschneiden. Schließen Sie das Netzanschlusskabel an eine geeignete Ge- räteanschlussdose an.

Das Gerät ist betriebsbereit, sobald Sie es an der Montagewand befestigt und elektrisch angeschlossen haben. Entfernen Sie die Schutzfolie von der Bedieneinheit.

12. Störungsbehebung

Das Netzanschlusskabel darf bei Beschädigung oder Austausch nur durch einen vom Hersteller berechtigten Fachhandwerker mit dem originalen Ersatzteil ersetzt werden.

13. Übergabe des Gerätes

Erklären Sie dem Benutzer die Funktionen des Gerätes. Machen Sie ihn besonders auf die Sicherheitshinweise aufmerksam. Über- reichen Sie dem Benutzer die Bedienungs- und Installationsan- leitung.

14. Technische Daten

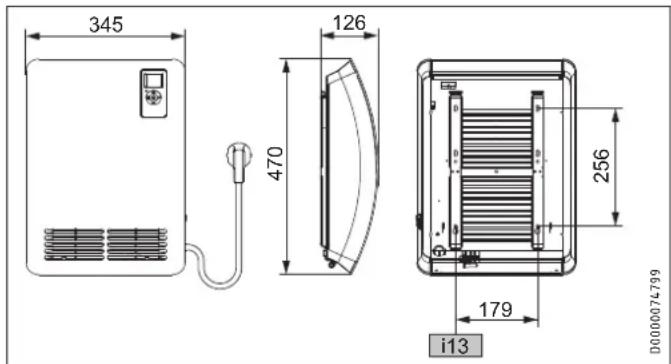

14.1 Maße und Anschlüsse

14.2 Angaben zum Energieverbrauch

Die Produktdaten entsprechen den EU-Verordnungen zur Richtli- nie für umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte (ErP). Produktinformationen zu elektrischen Einzelraumheizgeräten nach Verordnung (EU) 2015/1188 CK 20 Premium

Hersteller STIEBEL ELTRON Wärmeleistung Nennwärmeleistung P nom kW 2,0 Mindestwärmeleistung (Richtwert) P min kW 0,0 Maximale kontinuierliche Wärmeleistung P max,c kW 2,0 Hilfsstromverbrauch Bei Nennwärmeleistung el max kW 0,000 Bei Mindestwärmeleistung el min kW 0,000 Im Bereitschaftszustand el

kW 0,000 Art der Wärmeleistung/Raumtemperaturkontrolle Einstufige Wärmeleistung, keine Raumtemperaturkontrolle - Zwei oder mehr manuell einstellbare Stufen, keine Raum- temperaturkontrolle

Raumtemperaturkontrolle mit mechanischem Thermostat - Mit elektronischer Raumtemperaturkontrolle - Elektronische Raumtemperaturkontrolle und Tageszeitrege- lung

Elektronische Raumtemperaturkontrolle und Wochentags- regelung

Sonstige Regelungsoptionen Raumtemperaturkontrolle mit Präsenzerkennung - Raumtemperaturkontrolle mit Erkennung offener Fenster x Mit Fernbedienungsoption - Mit adaptiver Regelung des Heizbeginns x Mit Betriebszeitbegrenzung - Mit Schwarzkugelsensor -INSTALLATION Technische Daten 12 | CK 20 Premium www.stiebel-eltron.com

Elektrische Daten Anschlussleistung W 2000 Netzanschluss 1/N/PE ~ 230 V Nennstrom A 8,7 Frequenz Hz 50/- Energetische Daten Raumheizungs-Jahresnutzungsgrad η

% 39 Dimensionen Höhe mm 470 Breite mm 345 Tiefe mm 126 Gewichte Gewicht kg 5,3 Ausführungen Ausführung Wandgerät Frostschutzstellung °C 7 Schutzart (IP) IP24 Schutzklasse I Farbe alpineweiß Werte Leistungsstufen 2 Einstellbereich °C 5 - 30 Betriebsgeräusch dB(A) 48DEUTSCH www.stiebel-eltron.com CK 20 Premium | 13

KUNDENDIENST UND GARANTIE

Erreichbarkeit Sollte einmal eine Störung an einem unserer Produkte auftre- ten, stehen wir Ihnen natürlich mit Rat und Tat zur Seite. Rufen Sie uns an: 05531 702-111 oder schreiben Sie uns: Stiebel Eltron GmbH & Co. KG - Kundendienst - Fürstenberger Straße 77, 37603 Holzminden E-Mail: kundendienst@stiebel-eltron.de Fax: 05531 702-95890 Weitere Anschriften sind auf der letzten Seite aufgeführt. Unseren Kundendienst erreichen Sie telefonisch rund um die Uhr, auch an Samstagen und Sonntagen sowie an Feiertagen. Kundendiensteinsätze erfolgen während unserer Geschäftszei- ten (von 7.15 bis 18.00 Uhr, freitags bis 17.00 Uhr). Als Sonder- service bieten wir Kundendiensteinsätze bis 21.30 Uhr. Für die- sen Sonderservice sowie Kundendiensteinsätze an Wochenen- den und Feiertagen werden höhere Preise berechnet. Garantiebedingungen Diese Garantiebedingungen regeln zusätzliche Garantieleistun- gen von uns gegenüber dem Endkunden. Sie treten neben die gesetzlichen Gewährleistungsansprüche des Kunden. Die ge- setzlichen Gewährleistungsansprüche gegenüber den sonsti- gen Vertragspartnern sind nicht berührt. Diese Garantiebedingungen gelten nur für solche Geräte, die vom Endkunden in der Bundesrepublik Deutschland als Neuge- räte erworben werden. Ein Garantievertrag kommt nicht zu- stande, soweit der Endkunde ein gebrauchtes Gerät oder ein neues Gerät seinerseits von einem anderen Endkunden erwirbt. Inhalt und Umfang der Garantie Die Garantieleistung wird erbracht, wenn an unseren Geräten ein Herstellungs- und/oder Materialfehler innerhalb der Garan- tiedauer auftritt. Die Garantie umfasst jedoch keine Leistungen für solche Geräte, an denen Fehler, Schäden oder Mängel auf- grund von Verkalkung, chemischer oder elektrochemischer Einwirkung, fehlerhafter Aufstellung bzw. Installation sowie unsachgemäßer Einregulierung, Bedienung oder unsachgemä- ßer Inanspruchnahme bzw. Verwendung auftreten. Ebenso ausgeschlossen sind Leistungen aufgrund mangelhafter oder unterlassener Wartung, Witterungseinflüssen oder sonstigen Naturerscheinungen. Die Garantie erlischt, wenn am Gerät Reparaturen, Eingriffe oder Abänderungen durch nicht von uns autorisierte Personen vor- genommen wurden. Die Garantieleistung umfasst die sorgfältige Prüfung des Gerä- tes, wobei zunächst ermittelt wird, ob ein Garantieanspruch besteht. Im Garantiefall entscheiden allein wir, auf welche Art der Fehler behoben wird. Es steht uns frei, eine Reparatur des Gerätes ausführen zu lassen oder selbst auszuführen. Etwaige ausgewechselte Teile werden unser Eigentum. Für die Dauer und Reichweite der Garantie übernehmen wir sämtliche Material- und Montagekosten. Soweit der Kunde wegen des Garantiefalles aufgrund gesetzli- cher Gewährleistungsansprüche gegen andere Vertragspartner Leistungen erhalten hat, entfällt eine Leistungspflicht von uns. Soweit eine Garantieleistung erbracht wird, übernehmen wir keine Haftung für die Beschädigung eines Gerätes durch Dieb- stahl, Feuer, Aufruhr oder ähnliche Ursachen. Über die vorstehend zugesagten Garantieleistungen hinausge- hend kann der Endkunde nach dieser Garantie keine Ansprüche wegen mittelbarer Schäden oder Folgeschäden, die durch das Gerät verursacht werden, insbesondere auf Ersatz außerhalb des Gerätes entstandener Schäden, geltend machen. Gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben unberührt. Garantiedauer Für im privaten Haushalt eingesetzte Geräte beträgt die Garan- tiedauer 24 Monate; im Übrigen (zum Beispiel bei einem Einsatz der Geräte in Gewerbe-, Handwerks- oder Industriebetrieben) beträgt die Garantiedauer 12 Monate. Die Garantiedauer beginnt für jedes Gerät mit der Übergabe des Gerätes an den Kunden, der das Gerät zum ersten Mal einsetzt. Garantieleistungen führen nicht zu einer Verlängerung der Garantiedauer. Durch die erbrachte Garantieleistung wird keine neue Garantiedauer in Gang gesetzt. Dies gilt für alle erbrachten Garantieleistungen, insbesondere für etwaig eingebaute Ersatz- teile oder für die Ersatzlieferung eines neuen Gerätes. Inanspruchnahme der Garantie Garantieansprüche sind vor Ablauf der Garantiedauer, innerhalb von zwei Wochen, nachdem der Mangel erkannt wurde, bei uns anzumelden. Dabei müssen Angaben zum Fehler, zum Gerät und zum Zeitpunkt der Feststellung gemacht werden. Als Ga- rantienachweis ist die Rechnung oder ein sonstiger datierter Kaufnachweis beizufügen. Fehlen die vorgenannten Angaben oder Unterlagen, besteht kein Garantieanspruch. Garantie für in Deutschland erworbene, jedoch außer- halb Deutschlands eingesetzte Geräte Wir sind nicht verpflichtet, Garantieleistungen außerhalb der Bundesrepublik Deutschland zu erbringen. Bei Störungen eines im Ausland eingesetzten Gerätes ist dieses gegebenenfalls auf Gefahr und Kosten des Kunden an den Kundendienst in Deutschland zu senden. Die Rücksendung erfolgt ebenfalls auf Gefahr und Kosten des Kunden. Etwaige gesetzliche Ansprüche des Kunden uns gegenüber oder gegenüber Dritten bleiben auch in diesem Fall unberührt. Außerhalb Deutschlands erworbene Geräte Für außerhalb Deutschlands erworbene Geräte gilt diese Garan- tie nicht. Es gelten die jeweiligen gesetzlichen Vorschriften und gegebenenfalls die Lieferbedingungen der Ländergesellschaft bzw. des Importeurs. KUNDENDIENST UND GARANTIE14 | CK 20 Premium www.stiebel-eltron.com

UMWELT UND RECYCLING

Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk/ Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. Überlassen Sie die Transportverpackung dem Fachhandwerker beziehungsweise dem Fachhandel. Entsorgen Sie Verkaufsverpackungen über eines der Dualen Systeme in Deutschland. Entsorgung von Altgeräten in Deutschland Geräteentsorgung Die mit diesem Symbol gekennzeichneten Geräte dür- fen nicht mit dem Hausmüll entsorgt werden. Als Hersteller sorgen wir im Rahmen der Produktverantwor- tung für eine umweltgerechte Behandlung und Verwertung der Altgeräte. Weitere Informationen zur Sammlung und Ent- sorgung erhalten Sie über Ihre Kommune oder Ihren Fach- handwerker/ Fachhändler. Bereits bei der Entwicklung neuer Geräte achten wir auf eine hohe Recyclingfähigkeit der Materialien. Über das Rücknahmesystem werden hohe Recyclingquoten der Materialien erreicht, um Deponien und die Umwelt zu ent- lasten. Damit leisten wir gemeinsam einen wichtigen Beitrag zum Umweltschutz. Entsorgung außerhalb Deutschlands Entsorgen Sie dieses Gerät fach- und sachgerecht nach den örtlich geltenden Vorschriften und Gesetzen. UMWELT UND RECYCLINGwww.stiebel-eltron.com CK 20 Premium | 15 ENGLISH
