GEBRUIKSAANWIJZING CK 20 Premium STIEBEL ELTRON

1. Algemene aanwijzingen 37
   1.1 Veiligheidsaanwijzingen 37
   1.2 Andere aandachtspunten in deze documentatie ____ 37
   1.3 Info op het toestel 37
   1.4 Meeteenheden 37
2. Veiligheid 37
   2.1 Reglementair gebruik 37
   2.2 Algemene veiligheidsaanwijzingen 38
   2.3 Keurmerk 38
3. Toestelbeschrijving 38
4. Bediening 38
   4.1 Bedieningseenheid 39
   4.2 Het toestel in- en uitschakelen 39
   4.3 Stand-bywerking 40
5. Instellingen 40
   5.1 Bedieningsblokkering 40
   5.2 Standaardweergave 40
   5.3 Basismenu 40
   5.4 Configuratiemenu 41
6. Reiniging, verzorging en onderhoud 42
7. Problemen verhelpen 43

INSTALLATIE

1. Veiligheid 43
   8.1 Algemene veiligheidsaanwijzingen 43
   8.2 Voorschriften, normen en bepalingen 43
2. Toestelbeschrijving 43
   9.1 Inhoud van het pakket 43
3. Montage 44

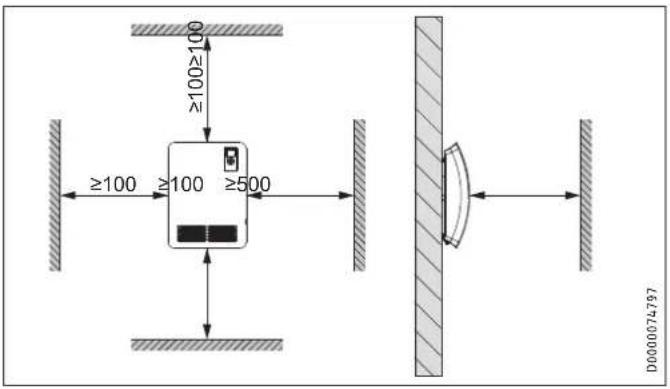

   10.1 Minimumafstanden 44

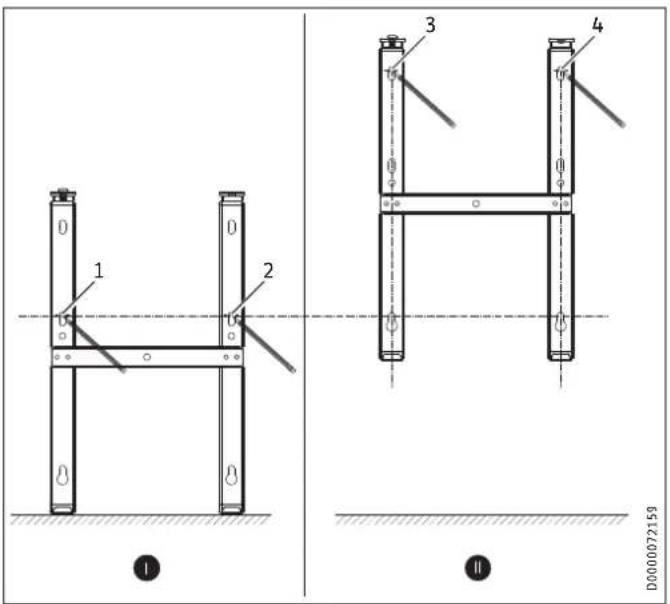

   10.2 Montage van de wandhouder 44

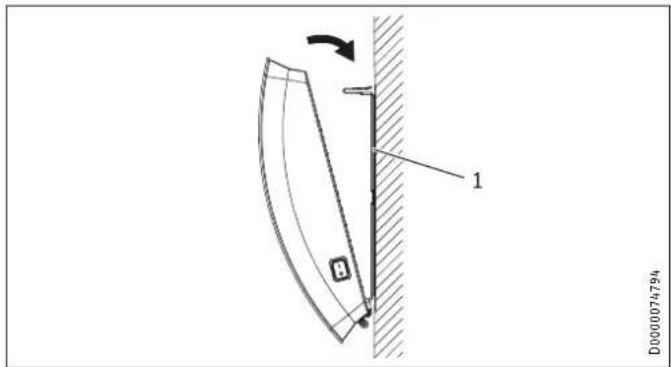

   10.3 Montage van het toestel 44

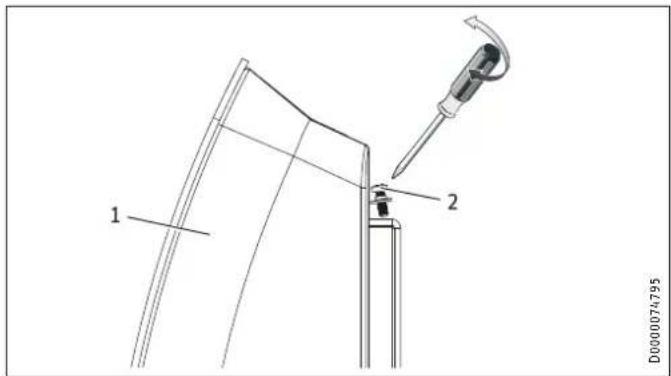

   10.4 Demontage van het toestel 44
   10.5 Elektrische aansluiting 45
4. Ingebruikname 45
5. Storingen verhelpen 45
6. Overdracht van het toestel 45
7. Technische gegevens 45

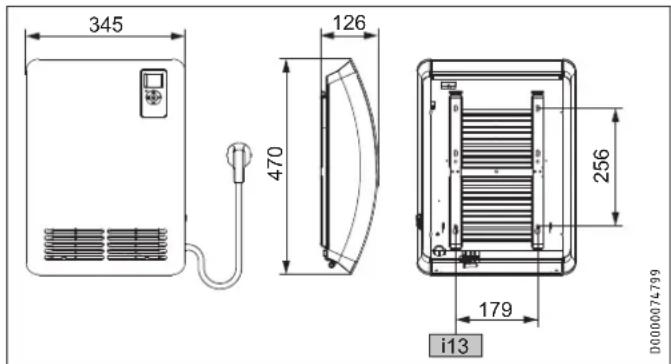

   14.1 Afmetingen en aansluitingen 45
   14.2 Gegevens over het energieverbruik 45
   14.3 Gegevenstabel 46

GARANTIE

MILIEU EN RECYCLING

BIJZONDERE INFO

• Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voortdurend toezicht is.
• Het toestel kan door kinderen van 3 tot 7 jaar worden in- en uitgeschakeld, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel gemonteerd is, zoals beschreven. Kinderen van 3 tot 7 jaar mogen de stekker niet in het stopcontact steken en mogen het toestel niet regelen.
• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel getraind zijn en de gevaren die daaruit ontstaan, begrepen hebben.
• Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel niet reinigen noch gebruikersonderhoudstaken uitvoeren.
• Delen van het toestel kunnen zeer heet worden en verbrandingen veroorzaken. Wanneer er kinderen en hulpbehoevenden aanwezig zijn, is extra voorzichtigheid geboden.
• Dek het toestel niet af om oververhitting van het toestel te vermijden.
• Plaats het toestel niet direct onder een stopcontact.

• Bij een vaste aansluiting moet het toestel met een afstand van ten minste 3 mm op alle polen van de netaansluiting kunnen worden losgekoppeld.

• De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.

• Monteer het toestel zoals beschreven in het hoofdstuk "Installatie/montage".

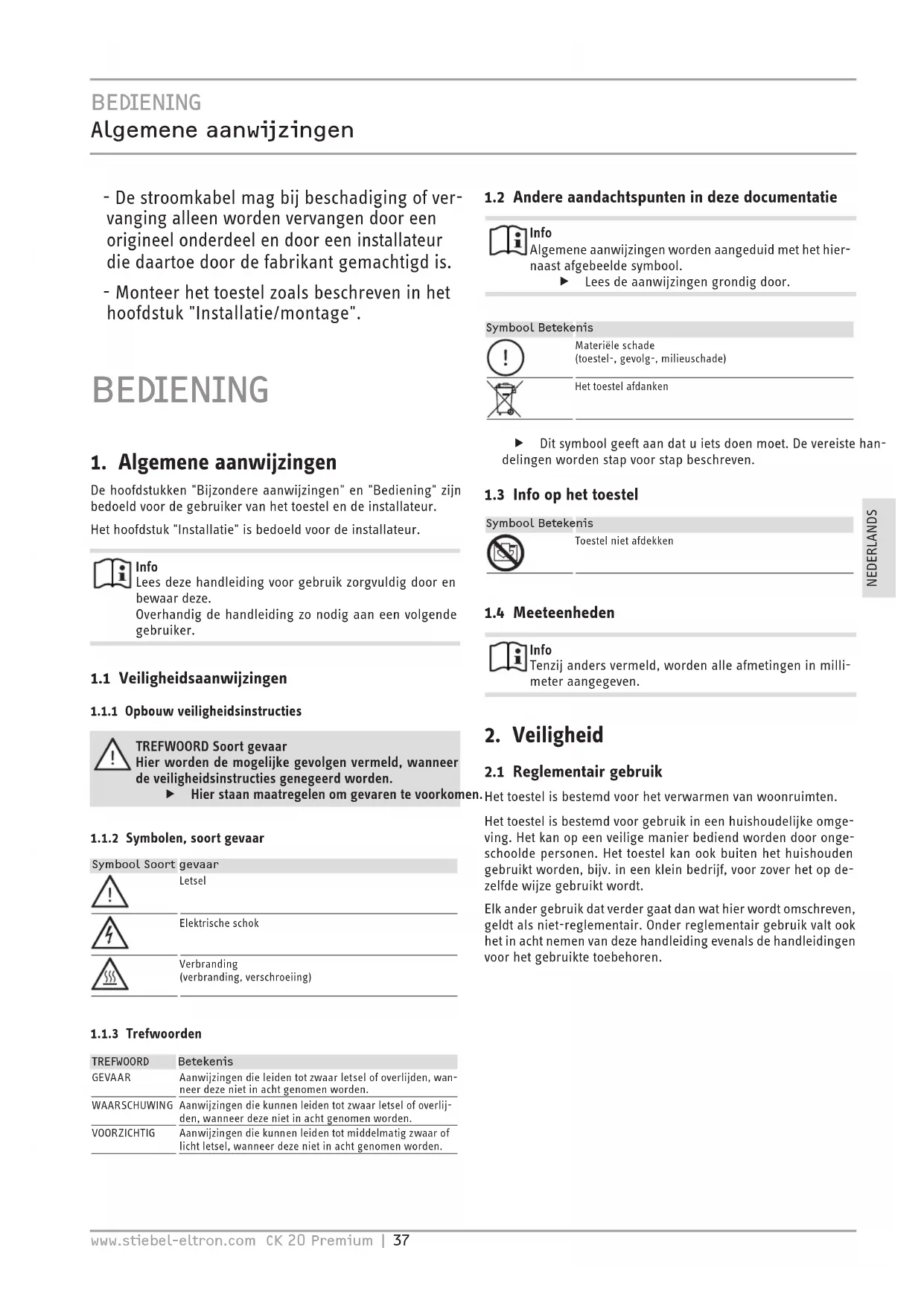

BEDIENING

1. Algemene aanwijzingen

De hoofdstukken "Bijzondere aanwijzingen" en "Bediening" zijn bedoeld voor de gebruiker van het toestel en de installateur.

Het hoofdstuk "Installatie" is bedoeld voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door en bewaar deze.

Overhandig de handleiding zo nodig aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Opbouw veiligheidsinstructies

TREFWOORD Soort gevaar

Hier worden de mogelijke gevolgen vermeld, wanneer de veiligheidsinstructies genegeerd worden.

Hier staan maatregelen om gevaren te voorkomen. Het toestel is bestemd voor het verwarmen van woonruimten.

1.1.2 Symbolen, soort gevaar

Symbool Soort gevaar

Letsel

Elektrische schok

Verbranding

(verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWORD	Betekenis
GEVAAR	Aanwijzingen die leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
WAARSCHUWING	Aanwijzingen die kunnen leiden tot zwaar letsel of overlijden, wanneer deze niet in acht genomen worden.
VOORZICHTIG	Aanwijzingen die kunnen leiden tot middelmatig zwaar of licht letsel, wanneer deze niet in acht genomen worden.

1.2 Andere aandachtspunten in deze documentatie

Info

Algemene aanwijzingen worden aangeduid met het hiernaast afgebeelde symbool.

▶ Lees de aanwijzingen grondig door.

Symbool Betekenis

Materièle schade

(toestel-, gevolg-, milieuschade)

Het toestel afdanken

- Dit symbool geeft aan dat u iets doen moet. De vereiste handelingen worden stap voor stap beschreven.

1.3 Info op het toestel

Symbool Betekenis

Toestel niet afdekken

1.4 Meeteenheden

Info

Tenzij anders vermeld, worden alle afmetingen in millimeter aangegeven.

2. Veiligheid

Het toestel is bestemd voor gebruik in een huishoudelijke omgeving. Het kan op een veilige manier bediend worden door ongeschoolde personen. Het toestel kan ook buiten het huishouden gebruikt worden, bijv. in een klein bedrijf, voor zover het op dezelfde wijze gebruikt wordt.

Elk ander gebruik dat verder gaat dan wat hier wordt omschreven, geldt als niet-reglementair. Onder reglementair gebruik valt ook het in acht nemen van deze handleiding evenals de handleidingen voor het gebruikte toebehoren.

2.2 Algemene veiligheidsaanwijzingen

WAARSCHUWING Letsel

• Houd kinderen jonger dan 3 jaar uit de buurt van het toestel, wanneer er niet voortdurend toezicht is.
• Het toestel kan door kinderen van 3 tot 7 jaar worden in- en uitgeschakeld, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel geïnstrueerd zijn en de gevaren die daaruit ontstaan, begrepen hebben. Voorwaarde hiervoor is dat het toestel ge-monteerd is, zoals beschreven. Kinderen van 3 tot 7 jaar mogen de stekker niet in het stopcontact steken en mogen het toestel niet regelen.
• Het toestel kan door kinderen vanaf 8 jaar, alsmede door personen met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis gebruikt worden, wanneer er toezicht op hen gehouden wordt, of wanneer ze met betrekking tot het veilige gebruik van het toestel getraind zijn en de gevaren die daaruit ontstaan, begrepen hebben.
• Kinderen mogen niet met het toestel spelen. Kinderen mogen zonder toezicht het toestel niet reinigen noch gebruikersonderhoudstaken uitvoeren.

WAARSCHUWING Letsel

In gesloten ruimtes kunnen snel hoge temperaturen ontstaan. Wanneer het toestel in een kleine ruimte in werking wordt gesteld en de daar aanwezige personen niet zelfstandig het toestel kunnen regelen of de ruimte kunnen verlaten, moet worden gezorgd voor voortdu-rend toezicht.

WAARSCHUWING verbranding Gebruik het toestel niet ...

• Wanneer de afstand tot naastliggende voorwerpen of overige brandbare materialen (bijv. meubels, textiel) kleiner is dan de minimaal voorgeschreven afstand.
• in ruimtes waar door chemicaliën, stof, gassen of dampen gevaar voor brand of explosions bestaat. Ventileer de ruimte voldoende voordat deze verwarmd wordt.
• In de onmiddellijke omgeving van leidingen of containers met brandbare of explosieve stoffen.
• Wanneer een toestelmodule is beschadigd, het toestel is gevallen of er reeds een storing is.

• Leg geen brandbare, ontvlambare of warmte-isolerende voorwerpen of stoffen op het toestel of in de onmiddellijke omgeving van het toestel.
• Let erop dat luchttoevoer en -afvoer niet geblokkeerd worden.
• Steek geen voorwerpen tussen het toestel en de wand.

Delen van het toestel kunnen zeer heet worden en verbrandingen veroorzaken. Wanneer er kinderen en hulpbehoevenden aanwezig zijn, is extra voorzichtigheid geboden.

Dek het toestel niet af om oververhitting van het toestel te vermijden.

Materiële schade

• Let erop dat de aansluitkabel niet tegen het toestel ligt.
• Gebruik het toestel niet als trapje.
• Gebruik het toestel niet in de openlucht.

2.3 Keurmerk

Zie het typeplaatje op het toestel.

3. Toestelbeschrijving

Het toestel is een aan de wand bevestigd elektrisch convectieverwarmingstoestel, bijv. voor werkruimten, keukens, badkamers en dergelijke.

De geluidsarme ventilator zuigt de omgevingslucht aan die dan door het verwarmingselement met blanke draad wordt verwarmd en door het warmeluchtkanaal en het aan de onderzijde bevestigde warmeluchtafvoerrooster gelijkmatig eruit stroomt.

Wanneer de ingestelde kamertemperatuur bereikt is, wordt deze temperatuur aangehouden door herhaaldelijk op te warmen.

Oververhittingsbeveiliging

Het toestel is uitgerust met een veiligheidstemperatuurbegrenzer die het toestel bij oververhitting uitschakelt. Nadat de oorzaak is verholpen, wordt het toestel binnen enkele minuten (afkoeltijd) opnieuw in werking gesteld.

4. Bediening

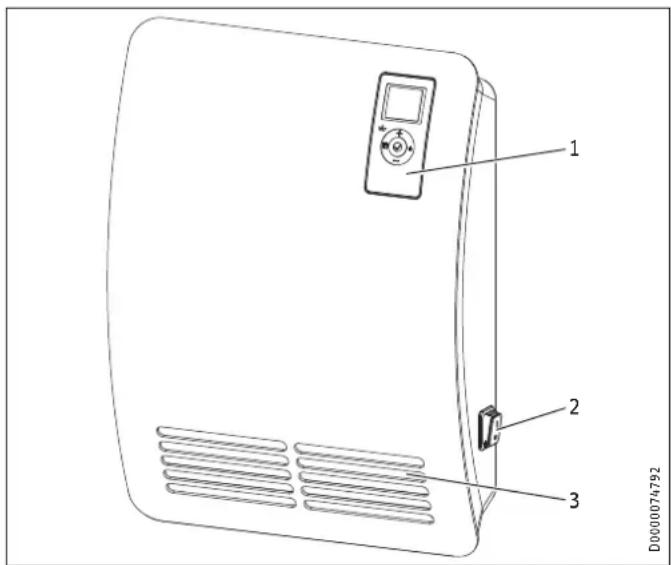

1 2 3 D000074792

1 Bedieningseenheid
2 Netschakelaar
3 Luchtuitgangsopening

4.1 Bedieningseenheid

De bediening gebeurt door middel van de bedieningseenheid, die zich rechtsboven in de voorzijde van het toestel bevindt.

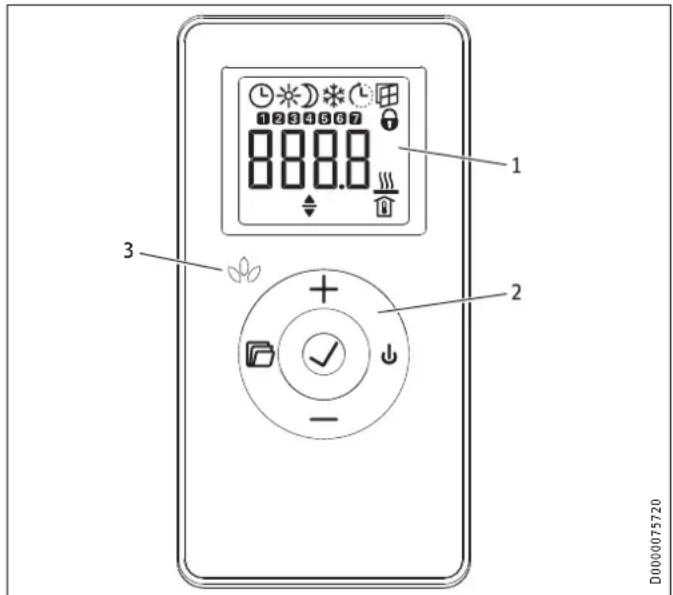

1 2 3 D0000075720

1 Display
2 Bedieningspaneel
3 Weergave Silent-mode met 1000 W-verwarmingsstand

4.1.1 Bedieningspaneel

Toets Omschrijving Beschrijving
	Toets "Stand-by"	Bedieningseenheid inschakelen;bedieningseenheid en verwarmingstoestel instand-bywerking plaatsen
√	Toets "OK"	Selectie;instellingen bevestigen
	Toets "Menu"	Menu oproepen en sluiten
+	Toets "+"	Menuopties oproepen;instellingen wijzigen
-	Toets "-"	Menuopties oproepen;instellingen wijzigen

4.1.2 Display

Wanneer gedurende 20 seconden geen bediening wordt uitgevoerd, schakelt de achtergrondverlichting uit. Door op een willekeurige toets te drukken, wordt de achtergrondverlichting weer ingeschakeld.

Symbolen

Symbool Beschrijving
	Tijdsaanduiding:Weergave van de actuele tijd of van een geprogrammeerd start-tijdstip
	Tijdprogramma geactiveerd:Het toestel warmt op overeenkomstig het geactiveerde tijdpro-gramma.
	Comfortwerking:Het toestel houdt de ingestelde comforttemperatuur aan.Standaardwaarde: 21,0 °C. Gebruik deze instelling voor comforta-bele kamertemperaturen als u aanwezig bent.

Symbool Beschrijving
	Verlaagde werking:Het toestel houdt de ingestelde, verlaagde temperatuur aan. Standaardwaarde: 18,0 °C. Gebruik deze instelling bijv. 's nachts of wanneer u gedurende enkele uren afwezig bent.
	Vorstbescherming:Wanneer de gevraagde kamertemperatuur wordt ingesteld op 7,0 °C, wordt het vorstbeschermingssymbool weergegeven. Gebruik deze instelling om een niet-gebruikte ruimte te beschermen tegen vorstschade.
	Adaptieve start:Bij het geactiveerde tijdprogramma worden de schakeltijden van het verwarmingstoestel dusdanig aangepast dat de ingestelde kamertemperatuur reeds op het geprogrammeerde starttijdstip wordt bereikt.Voorwaarde: De functie "Adaptieve start" is ingeschakeld (zie hoofdstuk "Instellingen/Basismenu").
	Venster-open-herkenning:Om nodeloos energieverbruik tijdens het ventileren te vermijden, schakelt het toestel bij een geopend venster automatisch gedurende een uur naar vorstbescherming. Het symbool "Venster-open-herkenning" knippert. U kunt de vorstbescherming na het ventileren handmatig beëindigen met de toets "+" of "OK". Het toestel warmt weer op naar de ingestelde kamertemperatuur. Voorwaarde: De venster-open-herkenning is ingeschakeld (zie hoofdstuk "Instellingen/Basismenu").
	Bedieningsblokkering:Het bedieningspaneel is geblokkeerd.
	Verwarming actief:Het toestel verwarmt om de ingestelde kamertemperatuur aan te houden.
	Weergave kamertemperatuur
	Parameter bewerkbaar:De weergegeven parameter kan worden gewijzigd met de toetsen "+" en "-" .
	1 = maandag, 2 = dinsdag ... 7 = zondag

4.2 Het toestel in- en uitschakelen

Info

Bij de eerste ingebruikname, evenals na een langere stilstandtijd is het mogelijk dat er kortstondig iets gaat ruiken.

Het toestel is bedrijfsklaar, als u het aan de wand heeft bevestigd en u het elektrisch heeft aangesloten.

▶ Schakel het toestel in of uit door de netschakelaar aan de rechterzijde van het toestel te bedienen.
▶ Wanneer het toestel gedurende lange tijd niet wordt gebruikt (bijv. tijdens de zomermaanden), schakelt u het toestel uit.

Alle instellingen blijven behouden, wanneer het toestel wordt uitgeschakeld of bij een stroomonderbreking. Het toestel beschikt over een werkingsreserve, zodat de dag van de week en de tijd gedurende enkele uren behouden blijven.

Info

Wanneer het toestel zich voordien in een geactiveerd tijdprogramma bevond en gedurende lange tijd uitgeschakeld was, wordt na het inschakelen gevraagd de dag van de week en de tijd in te stellen. Zolang er geen instelling is uitgevoerd, werkt het toestel in comfortwerking.

4.3 Stand-bywerking

Materièle schade

In stand-bywerking schakelt het toestel de verwarming nooit in. Er is dan geen vorstbescherming.

• Om de bedieningseenheid in te schakelen, drukt u op de toets "Stand-by". De standaardweergave verschijnt.
• Om de bedieningseenheid en het verwarmingstoestel in stand-bywerking te plaatsen, drukt u op de toets "Stand-by". Op het display verschijnt "----".

5. Instellingen

5.1 Bedieningsblokkering

Om het bedieningspaneel te vergrendelen of te ontgrendelen, houdt u de toetsen "+" en "-" gedurende 5 seconden tegelijk ingedrukt.

5.2 Standaardweergave

D0000075500

De standaardweergave wordt continu weergegeven. Wanneer u zich in het menu bevindt en u langer dan 20 seconden geen bediening uitvoert, gaat het toestel automatisch naar de standaardweergave.

In de standaardweergave ziet u de actueel ingestelde kamertemperatuur en het symbool "Parameter bewerkbaar". Met de toetsen "+" en "-" kunt u de ingestelde kamertemperatuur wijzigen.

Wanneer de ingestelde kamertemperatuur overeenkomt met een van de ingestelde waarden voor comfort- of verlaagde temperatuur, verschijnt in de menubalk het symbool van de overeenkomstige werkingswijze (comfortwerking, verlaagde werking).

De ingestelde kamertemperatuur kan ook bij een geactiveerd tijdprogramma handmatig worden gewijzigd. De gewijzigde kamertemperatuur blijft behouden tot aan het volgende geprogrammeerde schakeltijdstip.

5.3 Basismenu

Om naar het basismenu te gaan, drukt u kort op de toets "Menu". U kunt nu de volgende menuopties oproepen:

Display Beschrijving

L

- - : - -

Dag van de week en tijd instellen

*

2 10°

Comforttemperatuur instellen

De comforttemperatuur moet minstens 0,5 °C hoger ingesteld zijn dan de verlaagde temperatuur.

Display Beschrijving

	Verlaagde temperatuur instellen
	Functie "Venster-open-herkenning" in- en uitschakelen
	Tijdprogramma (Pro1, Pro2, Pro3, Pro4) selecteren of deactiv- veren (uit)
	Functie "Adaptieve start" in- en uitschakelen
	Silent-mode instellenLo = stille 1000 W-basisverwarmingstrapH = krachtige 2000 W-snelverwarmingstrap

Wanneer u de instelling van een menuoptie wijzigen wilt, roept u de gewenste menuoptie op met de toetsen "+" en "-". Druk op de toets "OK".

Zodra het symbool "Parameter bewerkbaar" verschijnt, kunt u met de toetsen "+" en "-" de instelling van de menuoptie wijzigen. Om de instellingen op te slaan, drukt u op de toets "OK".

Om het basismenu te verlaten, drukt u op de toets "Menu". De standaardweergave verschijnt.

5.3.1 Kortlopende timer van 120 minuten

Met de kortlopende timer van 120 minuten kunt u de comfortwerking activeren voor een geselecteerde tijd van maximaal 120 minuten. Gedurende de ingestelde tijd verwarmt het toestel naar de ingestelde comforttemperatuur. Daarna werkt het toestel in verlaagde werking.

Wanneer u de kortlopende timer van 120 minuten wilt gebruiken, selecteert u in het basismenu het tijdprogramma Pro4.

D0000075531

In de standaardweergave ziet u de ingestelde tijd in minuten en het symbool "Parameter bewerkbaar". Met de toetsen "+" en "-" kunt u een willekeurige tijd instellen tussen 10 en 120 minuten.

Om de kortlopende timer te activeren, drukt u op de toets "OK". Het toestel schakelt naar de comfortwerking tot de ingestelde tijd verstreken is. Gedurende die tijd knippert de minutenweergave.

Wanneer u de kortlopende timer wilt onderbreken, houdt u de toets "OK" langer dan 3 seconden ingedrukt.

Na het verstrijken van de ingestelde tijd keert het toestel automatisch terug naar verlaagde werking.

5.3.2 Stille modus

U kunt kiezen uit de volgende twee verwarmingsvermogens met aangepast ventilatortoerental:

Basisverwarmingstrap

Stel in het basismenu "Lo" in voor de Silent-mode. Het toestel warmt op met 1000 W-verwarmingsvermogen en een verlaagd ventilatortoerental. De LED op de bedieningseenheid licht groen op.

Info

Gebruik het toestel niet in de basisverwarmingstrap, wanneer de ruimte, waarin het toestel is geïnstalleerd, te veel is afgekoeld.

Kies bij te veel afgekoelde ruimtes de snelverwarmingstrap om een normale werking van het toestel te waarborgen.

Snelverwarmingstrap

Stel in het basismenu "Hi" in voor de Silent-mode. Het toestel warmt op met 2000 W-verwarmingsvermogen en snel ventilatortoerental.

Selecteer de snelverwarmingstrap met hoog vermogen om een koude ruimte zeer snel tot op de ingestelde temperatuur te verwarmen. Stel daarna weer de basisverwarmingstrap in.

Wanneer de ingestelde kamertemperatuur bereikt is, houdt het toestel deze in stand door tijdelijk opwarmen.

5.4 Configuratiemenu

Display Beschrijving

l1-l2 Actuele waarden

Pro1-Pro3 Tijdprogramma's

P1-P5 Parameter

In het configuratiemenu kunt u actuele waarden oproepen, de tijdprogramma's programmeren en parameters instellen.

Om naar het configuratiemenu te gaan, houdt u de toets "Menu" ingedrukt. Na ca. 3 seconden wordt de actuele waarde l1 weergegeven.

Met de toetsen "+" en "-" kunt u schakelen tussen de verschillende actuele waarden, tijdprogramma's en parameters.

Om het configuratiemenu te verlaten, drukt u op de toets "Menu". De standaardweergave verschijnt.

5.4.1 Actuele waarden

U kunt de volgende actuele waarden oproepen:

Display Beschrijving Eenheid
1	Actuele waarde kamertemperatuur	[°C] | [°F]
12	Relatieve verwarmingsduur(Met parameter P5 kunt u de teller resetten.)	[h]

Info

De teller voor de relatieve verwarmingsduur (I2) telt de tijdsduur waarmee het toestel verwarmt in volle uren. Als het toestel wordt uitgeschakeld, worden dagfasen onder 60 minuten niet geregistreerd.

5.4.2 Tijdprogramma's

U kunt kiezen uit drie tijdprogramma's. De tijdprogramma's Pro1 en Pro2 zijn in de fabriek voorgeconfigureerd. U kunt het tijdprogramma Pro3 instellen volgens uw individuele wensen.

Display Beschrijving

Pro1	Tijdprogramma "Dagelijks"-herhaling: maandag tot zondag
Pro2	Tijdprogramma "Werkdag"-herhaling: maandag tot vrijdag
Pro3	Tijdprogramma "Door gebruiker gedefinieerd"-tot 14 comfortfasen vrij configureerbaar

Info

Wanneer u een tijdprogramma wilt gebruiken, dient u in het basismenu het gewenste tijdprogramma te selecteren (zie hoofdstuk "Instellingen/basismenu").

Info

Let er bij het instellen van de tijdprogramma's op dat de dag van de week en de tijd correct ingesteld zijn.

Info

Voor alle tijdprogramma's (Pro1, Pro2, Pro3) geldt:

Wanneer het eindtijdstip na 23.59 uur ligt, wordt het eindtijdstip automatisch op de volgende dag van de week geplaatst. De comfortfase wordt over middernacht aangehouden en eindigt de volgende dag van de week op het ingestelde eindtijdstip.

Tijdprogramma's Pro1 en Pro2

Met de tijdprogramma's Pro1 en Pro2 kunt u het start- en eindtijdstip van de comfortwerking bepalen. Gedurende die tijd verwarmt het toestel naar de ingestelde comforttemperatuur. Buiten deze gedefinieerde tijd werkt het toestel in de verlaagde werking. Daaruit resulteert een comfort- en een nachtfase, die dagelijks (Pro1) of op elke werkdag (Pro2) worden herhaald.

In de fabriek zijn deze fasen als volgt geconfigureerd:

• 08.00 uur - 22.00 uur: Comfortwerking
• 22.00 uur - 08.00 uur: Verlaagde werking

Info

Bij geactiveerd tijdprogramma Pro2 werkt het toestel tijdens het weekend uitsluitend in verlaagde werking.

Om de tijdprogramma's Pro1 en Pro2 aan te passen aan uw behoeften, gaat u als volgt te werk:

▶ Roep in het configuratiemenu het gewenste tijdprogramma op met de toetsen "+" en "−".
▶ Druk op de toets "OK".

Het starttijdstip voor comfortwerking wordt weergegeven.

▶ Stel het gewenste starttijdstip in met de toetsen "+" en "-"
▶ Druk op de toets "OK".

Het eindtijdstip voor comfortwerking wordt weergegeven.

▶ Stel het gewenste eindtijdstip in met de toetsen "+" en "-"
▶ Druk op de toets "OK" om op te slaan.

Tijdprogramma Pro3

Met tijdprogramma Pro3 kunt u tot 14 afzonderlijke comfortfasen definiëren, die wekelijks worden herhaald.

Om in tijdprogramma Pro3 een comfortfase te configureren, gaat u als volgt te werk:

▶ Roep in het configuratiemenu tijdprogramma Pro3 op met toetsen "+" en "−".
▶ Druk op de toets "OK". Het display toont "3---".
▶ Druk op de toets "OK". Een dag van de week of een groep weekdagen wordt weergegeven.
▶ Stel de gewenste dag van de week of de gewenste groep weekdagen in met de toetsen "+" en "-".
▶ Druk op de toets "OK". Het starttijdstip voor comfortwerking wordt weergegeven.

▶ Stel het gewenste starttijdstip in met de toetsen "+" en "−".
▶ Druk op de toets "OK".

Het eindtijdstip voor comfortwerking wordt weergegeven.

▶ Stel het gewenste eindtijdstip in met de toetsen "+" en "−".
▶ Druk op de toets "OK".

De comfortfase "3-01" is geconfigureerd.

▶ Om een andere comfortfase te configureren, selecteert u in tijdprogramma Pro3 de weergave "3---" met de toetsen "+" en "-". Ga te werk zoals beschreven.

Info

Om de ingestelde comfortfasen te resetten, activeert u parameter P4.

▶ Merk op dat door parameter P4 te activeren, alle tijdprogramma's (Pro1, Pro2, Pro3) weer in de leveringstoestand worden gezet.

5.4.3 Parameter

U kunt de volgende parameters oproepen:

Display Beschrijving Opties
P1 Offset kamertemperatuur ± 3 °C | ± 5 °F
P2 Tijdnotatie 12 h | 24 h
P3 Eenheid temperatuurweergave °C | °F
P4 Tijdprogramma's (Pro1, Pro2, Pro3) resetten on | off
P5 Relatieve verwarmingsduur resetten	on | off

Wanneer u de waarde van een parameter wilt wijzigen, roept u de overeenkomstige parameter op met de toetsen "+" en "-". Druk op de toets "OK".

Zodra het symbool "Parameter bewerkbaar" verschijnt, kunt u de waarde van de parameter wijzigen met de toetsen "+" en "-". Druk op de toets "OK" om de ingestelde waarde op te slaan.

P1: Offset kamertemperatuur

Een ongelijkmatige temperatuurverdeling in de ruimte kan tot een verschil leiden tussen de weergegeven actuele temperatuur I1 en de door u gemeten kamertemperatuur. Om dit verschil te compenseren, kunt u met parameter P1 een kamertemperatuur-offset van ±3 °C instellen.

Voorbeeld: Het toestel geeft I1 = 21,0 °C aan. De door u gemeten kamertemperatuur bedraagt 20,0 °C. Er is een verschil van 1,0 °C.

▶ Om het verschil te compenseren, stelt u een offset van P1 = -1,0 in.

P2: Tijdnotatie

Met parameter P2 kunt u definiëren of de tijd wordt weergegeven in 12-uurs- of 24-uurs notatie.

P3: Eenheid temperatuurweergave

Met parameter P3 kunt u bepalen of de kamertemperatuur wordt weergegeven in graden Celsius [°C] of in graden Fahrenheit [°F].

P4: Tijdprogramma's resetten

Door parameter P4 te activeren, zet u alle tijdprogramma's (Pro1, Pro2, Pro3) weer in de leveringstoestand.

P5: Relatieve verwarmingsduur resetten

Door parameter P5 te activeren, zet u de teller voor de relatieve verwarmingsduur (I2) terug.

6. Reiniging, verzorging en onderhoud

Het toestel bevat geen onderdelen die door de gebruiker moeten worden onderhouden.

Materièle schade

• Spuit geen reinigingsspray in de luchtspleten.

• Let erop dat er geen vocht binnendringt in het toestel.

• Als er een lichte, bruinachtige verkleuring optreedt op de behuizing van het toestel, veegt u deze met een vochtige doek af.

• Reinig het toestel in afgekoelde toestand met gebruikelijke onderhoudsmiddelen. Vermijd schurende en bijtende onderhoudsmiddelen.

7. Problemen verhelpen

Probleem Oorzaak Oplossing
De ruimte wordt niet warm genoeg. Het toestel wordt niet warm.	De temperatuur is te laag ingesteld op het toestel.	Controleer de op het toestel ingestelde temperatuur. Regel evt. bij.
	Probleem met de voeding.	Controleer de stand van de netschakelaar, de Fl-aard-lekschakelaar en de zekering van de huisinstallatie.
De ruimte wordt niet warm genoeg hoewel het toestel warm wordt.	Oververhitting. De veiligheidstemperatuurbegrenzer begrenst het verwarmingsvermogen.	Verhelp de oorzaak (vuil of hindernissen bij de luchtaan-voer of luchtafvoer). Let op de minimumafstanden!
	De warmtebehoefte van de ruimte is groter dan het vermogen van het toestel.	Verhelp de warmteverliezen (sluit vensters en deuren. Vermijd continue ventilatie.)
De ruimte wordt te warm.	De temperatuur is te hoog ingesteld op het toestel.	Controleer de ingestelde kamertemperatuur. Regel evt. bij.
De venster-open-her-kenning reageert niet.	Het toestel herkent geen duidelijke temperatuurdaling door ventileren. (De venster-open-her-kenning gaat uit van een stabiele kamertempe-ratuur.)	Wacht na instellingen op het toestel een tijdje tot de kamertemperatuur zich vol-ledig gestabiliseerd heeft.
		Vermijd hindernissen voor de luchtuitwisseling tussen het toestel en de kamerlucht.
		Schakel het toestel voor de duur van het ventileren handmatig naar stand-by-werking.
	De venster-open-herken-ning is niet geactiveerd.	Schakel de ven-ster-open-herkenning in het basismenu in.
De functie "Adaptieve start" werkt niet zoals gewenst.	De functie werkt alleen bij een geactiveerd tijd-programma.	Gebruik de tijdprogramma's voor een geoptimaliseerd verwarmingscomfort.
	De kamertemperatuur schommelt sterk of het leerproces van het toestel is niet afgesloten.	Wacht enkele dagen tot het gedrag zich gestabiliseerd heeft.
De functie "Adaptieve start" is niet geactiveerd.		Schakel de functie "Adaptieve start" in het basismenu in.
Op het display ver-schijnt "Err" of "E...".	Er werd een interne fout vastgesteld.	Informeer de installateur.

Waarschuw de installateur, wanneer u de oorzaak zelf niet kunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000-000000).

INSTALLATIE

8. Veiligheid

Installatie, ingebruikname, onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

8.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werking en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en vervangingsonderdelen voor het toestel.

WAARSCHUWING elektrische schok Als het verwarmingstoestel wordt geïnstalleerd in ruim- ten met een badkuip of douche, houd dan rekening met de veiligheidszone volgens VDE 0100 Deel 701 en met de informatie op het typeplaatje van het toestel.

VOORZICHTIG verbranding - Monteer het toestel alleen op een verticale wand die bestand is tegen een temperatuur van minstens 85 °C. - Houd de minimale afstanden tot naastliggende oppervlakken aan.

Materiële schade - Let er bij het aansluiten op een stopcontact op dat het stopcontact na de installatie van het toestel vrij toegankelijk is. - Installeer het toestel niet direct onder een stopcontact. - Let erop dat de aansluitkabel niet in contact komt met de onderdelen van het toestel.

8.2 Voorschriften, normen en bepalingen

Info Neem alle nationale en regionale voorschriften en be- palingen in acht.

9. Toestelbeschrijving

9.1 Inhoud van het pakket

Bij het toestel wordt het volgende geleverd:

- Wandhouder (hangt aan het toestel)

10. Montage

10.1 Minimumafstanden

≥100 ≥100 ≥500 D0000074797

10.2 Montage van de wandhouder

Het toestel is voorzien voor wandmontage met behulp van de meegeleverde wandhouder.

Info

• U kunt de wandhouder als sjabloon voor de wandbevestiging gebruiken. Dit is een garantie voor de noodzakelijke afstand tot de vloer.
• Wanneer de vloer oneffen is of schuin loopt, gebruikt u een waterpas.

1 2 3 4 D000072159

≥183≥183 D0000074798

▶ Haak de wandhouder uit het toestel.
- Plaats de middelpunt-georiënteerde wandhouder horizontaal op de vloer. Markeer de boringen 1 en 2.

▶ Hef de wandhouder omhoog, zodat de onderste boorgaten in de wandhouder precies de zojuist geplaatste markeringen op de montagewand afdekken.

▶ Markeer boorgaten 3 en 4 op de montagewand.
▶ Boor de boorgaten aan de 4 markeringen.
▶ Bevestig de wandhouder met geschikt bevestigingsmateriaal (schroeven, pluggen). Via de verticale slobgaten is het mogelijk een verschoven montagegat te compenseren.

10.3 Montage van het toestel

1 D0000074794

1 Wandconsole

• Hang het toestel met de ophangsleuven in de achterzijde van het toestel op de beugels van de wandhouder.
  ▶ Zet het toestel rechtop.
  ▶ Druk het toestel, om het vast te zetten, naar de wand tot het hoorbaar vastklikt in de twee bovenste veren van de wandhouder.

1 2 D000074795

1 Toestel
2 Borgschroef

- Zet het toestel vast met de meegeleverde borgschroef aan de linker- of rechterzijde van de wandhouder, zodat het toestel niet ongewenst kan loskomen.

10.4 Demontage van het toestel

▶ Draai de borgschroef uit de wandhouder.

▶ Maak het toestel los door de bovenaan op de wandhouder aangebrachte veren omlaag te duwen.
- Kantel het toestel naar voor en hef het van de onderste beugels van de wandhouder af.

10.5 Elektrische aansluiting

WAARSCHUWING elektrische schok

• Voer alle werkzaamheden voor elektriciteitsaansluitingen en montage uit conform de voorschriften.
• Installatie op een vaste elektrische aansluitkabel is niet toegestaan.

Materièle schade

• Houd rekening met de specificaties op het typeplatje. De aangegeven spanning moet overeenkomen met de netspanning.
• Let erop dat ter plaatse de diameter van de toevoerleiding voldoende is.

Het toestel wordt stekkerklaar geleverd, maar is ook geschikt voor vaste aansluiting.

10.5.1 Aansluiting op een geaard stopcontact

▶ Steek de netstekker van het toestel in een geschikt geaard stopcontact.

10.5.2 Vaste aansluiting op een contactdoos

WAARSCHUWING elektrische schok

Bij een vaste aansluiting moet het toestel met een afstand van ten minste 3 mm op alle polen van het stroomnet kunnen worden losgekoppeld.

Materièle schade

• Kort de stroomkabel zo in dat hij direct naar de toestelaansluitdoos loopt.
• Zorg er bij het inkorten van de stroomkabel voor dat het toestel nog probleemloos van de montagewand kan worden afgenomen.

Kort de netaansluitkabel af door de stekker af te snijden.
▶ Sluit de stroomkabel aan op een geschikte bestelaansluitdoos.

11. Ingebruikname

Het toestel is bedrijfsklaar, als u het aan de montagewand bevestigd heeft en het elektrisch aangesloten heeft.

▶ Verwijder de beschermfolie van de bedieningseenheid.

12. Storingen verhelpen

De stroomkabel mag bij beschadiging of vervanging alleen worden vervangen door een origineel onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.

13. Overdracht van het toestel

Leg aan de gebruiker uit hoe het toestel werkt. Schenk daarbij vooral aandacht aan de veiligheidsaanwijzingen. Geef de bedienings- en installatiehandleiding aan de nieuwe gebruiker.

14.1 Afmetingen en aansluitingen

345 126 470 256 179 i13 D0000074799

	CK 20 Premium
i13 Wandbevestiging

14.2 Gegevens over het energieverbruik

De productgegevens voldoen aan de EU-verordeningen betreffende de richtlijn voor milieuvriendelijke vormgeving van energiege-relateerde producten (ErP).

Productinformatie bij elektrische toestellen voor lokale ruimteverwarming (EU) 2015/1188

		CK 20 Premium
		237835
Fabrikant		STIEBELELTRON
Warmtevermogen
Nominaal warmtevermogen P_nom	kW	2,0
Minimaal warmtevermogen (richtwaarde) P_min	kW	0,0
Maximaal continu warmtevermogen P_max,c	kW	2,0
Hulpstroomverbruik
Bij nominaal warmtevermogen el_max	kW	0,000
Bij minimaal warmtevermogen el_min	kW	0,000
In stand-bystand el_SB	kW	0,000
Soort warmtevermogen/kamertemperatuurcontrole
Eentraps-warmtevermogen, geen kamertemperatuurcontrole		-
Twee of meer handmatig instelbare trappen, geen kamer-temperatuurcontrole		-
Kamertemperatuurcontrole met mechanische thermostaat		-
Met elektronische kamertemperatuurcontrole		-
Elektronische kamertemperatuurcontrole en dagtijdregeling		-
Elektronische kamertemperatuurcontrole en weekdagregeling		x
Andere regelopties
Kamertemperatuurcontrole met aanwezigheidsherkenning		-
Kamertemperatuurcontrole met herkenning van open vensters		x
Met afstandsbedieningsoptie		-
Met adaptieve regeling van het verwarmingsbegin		x
Met werkingstijdbegrenzing		-
Met zwarte-kogelsensor		-

14.3 Gegevenstabel

CK 20 Premium
237835
Elektrische gegevens
Aansluitvermogen W 2000
Netaansluiting 1/N/PE ~ 230 V
Nominale stroom A	8,7
Frequentie	Hz	50/-
Energiegegevens
Jaarrendement elektrische verwarming ( _s )	%	39
Afmetingen
Hoogte	mm	470
Breedte	mm	345
Diepte	mm	126
Gewichten
Gewicht	kg	5,3
Uitvoeringen
Uitvoering		wandtoestel
Vorstbeschermingsstand	°C	7
Beschermingsgraad (IP)		IP 24
Beveiligingsklasse		I
Kleur		alpinewit
Waarden
Vermogenstrappen		2
Instelbereik	°C	5 - 30
Werkingsgeluid	dB(A)	48

Garantie

Voor toestellen die buiten Duitsland zijn gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen niet. Bovendien kan in landen waar één van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie wordt alleen verstrekt, wanneer de dochtermaatschappij eigen garantievoorwaarden heeft gepubliceerd. In andere situaties wordt er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die onze producten verkopen, verlenen wij geen garantie. Een eventueel door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschermen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

ZVLÁŠTNÍ POKYNY

OBSLUHA
