HASZNÁLATI ÚTMUTATÓ CNS 250 F STIEBEL ELTRON

4.2 Protizámrazová ochrana

3.1 Typoszereg CNS-S 46

3.2 Typoszereg CNS-U 46

1. Obstuga 46

3.1 Typoszereg CNS-S

3.2 Typoszereg CNS-U

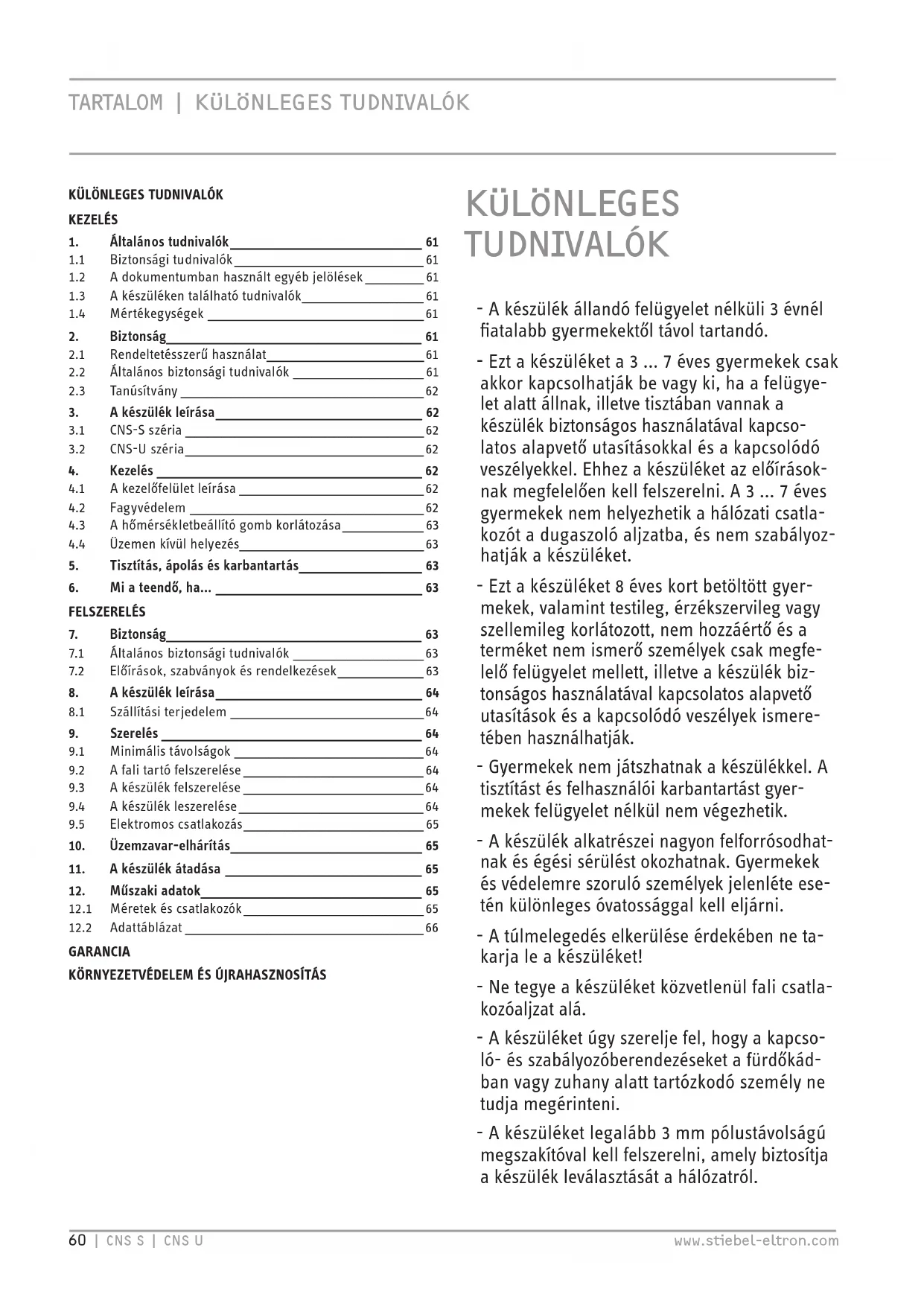

1. Általános tudnivalók 61
   1.1 Biztonsági tudnivalók 61
   1.2 A dokumentumban használt egyéb jelölések ____ 61
   1.3 A készüléken található tudnivalók 61
   1.4 Mértékegységek 61
2. Biztonság 61
   2.1 Rendeltetésszerű használat 61
   2.2 Általános biztonsági tudnivalók 61
   2.3 Tanúsítvány 62
3. A készülék leírása 62
   3.1 CNS-S széria 62
   3.2 CNS-U széria 62
4. Kezelés 62
   4.1 A kezelőfelület leírása 62
   4.2 Fagyvédelem 62
   4.3 A hőmérsékletbeállító gomb korlátozása 63
   4.4 Üzemen kívül helyezés 63
5. Tisztítás, ápolás és karbantartás 63
6. Mi a teendő, ha... 63

FELSZERELÉS

1. Biztonság 63
   7.1 Általános biztonsági tudnivalók 63
   7.2 Előírások, szabványok és rendelkezések 63
2. A készülék leírása 64
   8.1 Szállítási terjedelem 64
3. Szerelés 64
   9.1 Minimális távolságok 64
   9.2 A fali tartó felszerelése 64
   9.3 A készülék felszerelése 64
   9.4 A készülék leszerelése 64
   9.5 Elektromos csatlakozás 65
4. Üzemzavar-elhárítás 65
5. A készülék átadása 65
6. Műszaki adatok 65
   12.1 Méretek és csatlakozók 65
   12.2 Adattáblázat 66

GARANCIA

KÖRNYEZETVÉDELEM ÉS ÚJRAHASZNOSÍTÁS

• A készülék állandó felügyelet nélküli 3 évnél fiatalabb gyermekektől távol tartandó.
• Ezt a készüléket a 3 ... 7 éves gyermekek csak akkor kapcsolhatják be vagy ki, ha a felügyelet alatt állnak, illetve tisztában vannak a készülék biztonságos használatával kapcsolatos alapvető utasításokkal és a kapcsolódó veszélyekkel. Ehhez a készüléket az előírásoknak megfelelően kell felszerelni. A 3 ... 7 éves gyermekek nem helyezhetik a hálózati csatlakozót a dugaszoló aljzatba, és nem szabályozhatják a készüléket.
• Ezt a készüléket 8 éves kort betöltött gyermekek, valamint testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő és a terméket nem ismerő személyek csak megfelelő felügyelet mellett, illetve a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják.
• Gyermekek nem játszhatnak a készülékkel. A tisztítást és felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.
• A készülék alkatrészei nagyon felforrósodhatnak és égési sérülést okozhatnak. Gyermekek és védelemre szoruló személyek jelenléte esetén különleges óvatossággal kell eljárni.
• A túlmelegedés elkerülése érdekében ne takarja le a készüléket!
• Ne tegye a készüléket közvetlenül fali csatlakozóaljzat alá.
• A készüléket úgy szerelje fel, hogy a kapcsoló- és szabályozóberendezéseket a fürdőkádban vagy zuhany alatt tartózkodó személy ne tudja megérinteni.

• A készüléket legalább 3 mm pólustávolságú megszakítóval kell felszerelni, amely biztosítja a készülék leválasztását a hálózatról.

• A hálózati tápkábelt – pl. annak meghibásodása esetén – csak a gyártó által jóváhagyott szakember cserélheti ki, eredeti pótalkatrész felhasználásával.

• A készüléket a „Telepítés / Szerelés“ c. fejezetben leírtak szerint szerelje fel.

KEZELÉS

1. Általános tudnivalók

A „Különleges tudnivalók“, valamint a „Kezelés“ c. fejezet a felhasználók és a szakszerelők részére készült.

A „Telepítés“ c. fejezet a szakszerelők részére készült.

Megjegyzés

Használat előtt figyelmesen olvassa el és órizze meg ezt az útmutatót.

Az útmutatót is adja tovább a következő tulajdonosnak, ha a készüléket továbbadja.

1.1 Biztonsági tudnivalók

1.1.1 A biztonsági tudnivalók felépítése

JELZŐSZÓ A veszély jellege

Itt a biztonsági tudnivalók figyelmen kívül hagyásából adódó lehetséges következmények találhatók.

- Itt a veszély elhárításához szükséges intézkedések találhatók.

1.1.2 Szimbólumok, a veszély jellege

Szimbólum	A veszély jellege
	Sérülés
	Áramütés
	Égési sérülés(Égési sérülés, forrázás)

1.1.3 Jelzőszavak

JELZŐSZÓ	Jelentése
VESZÉLY	Olyan tudnivalók, amelyek figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezet.
FIGYELMEZTETÉS	Olyan tudnivalók, amelyek figyelmen kívül hagyása súlyos sérüléshez vagy halálhoz vezethet.
VIGYÁZAT	Olyan tudnivalók, amelyek figyelmen kívül hagyása közepesen súlyos vagy könnyű sérülésekhez vezethet.

1.2 A dokumentumban használt egyéb jelölések

Megjegyzés

Az általános tudnivalókat a mellettük lévő szimbólumok jelölik.

▶ Figyelmesen olvassa el a tudnivalók szövegét.

Szimbólum	Jelentése
	Anyagi kár(a készülék sérülése, következményként fellépő kár, környezeti kár)
	A készülék ártalmatlanítása

▶ Ez a szimbólum teendőkre utal. A szükséges műveleteket lépésről lépésre ismertetjük.

1.3 A készüléken található tudnivalók

Szimbólum	Jelentése
	A készüléket tilos lefedni

1.4 Mértékegységek

Megjegyzés

Egyéb adatok híján a méretek mm-ben értendők.

2. Biztonság

2.1 Rendeltetésszerű használat

Ez a készülék lakóterek felmelegítésére szolgál.

A készülék háztartási környezetben való használatra készült. A készülék betanítás nélkül is biztonságosan használható. A készülék nem háztartási környezetben, pl. a kisiparban is használható, amennyiben a felhasználás módja azonos.

Más jellegű vagy ettől eltérő felhasználás nem rendeltetésszerűnek minősül. A rendeltetésszerű használathoz tartozik a jelen útmutató, valamint a használt tartozékok útmutatóinak figyelembe vétele is.

2.2 Általános biztonsági tudnivalók

A készüléket csak kompletten felszerelve és az összes biztonsági berendezésével együtt üzemeltesse.

FIGYELMEZTETÉS Sérülés

• A készülék állandó felügyelet nélküli 3 évnél fiata- labb gyermekektől távol tartandó.
• Ezt a készüléket a 3 ... 7 éves gyermekek csak akkor kapcsolhatják be vagy ki, ha a felügyelet alatt állnak, illetve tisztában vannak a készülék biztonságos használatával kapcsolatos alapvető utasításokkal és a kapcsolódó veszélyekkel. Ehhez a készüléket az előírásoknak megfelelően kell felszerelni. A 3 ... 7 éves gyermekek nem helyezhetik a hálózati csatlakozót a dugaszoló aljzatba, és nem szabályozhatják a készüléket.
• Ezt a készüléket 8 éves kort betöltött gyermekek, valamint testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő és a terméket nem ismerő személyek csak megfelelő felügyelet mellett, illetve a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják.
• Gyermekek nem játszhatnak a készülékkel. A tisz-títást és felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

FIGYELMEZTETÉS Égési sérülés Ne működtesse a készüléket...

• ha a térben vegyszerek, por, gázok vagy gózök okozta veszélyek, illetve tűz- vagy robbanásveszély áll fenn.
• éghető vagy robbanásveszélyes anyagot tartalmazó vezetékek és tartályok közvetlen közelében.
• ha a felállítás helyiségében olyan munkálatokat végeznek, mint csőfektetés, csiszolás vagy tömítés.
• ha a munkavégzés benzin, aeroszol, padlóviasz vagy hasonló használatával történik. A fűtés bekapcsolása előtt alaposan szellőztesse ki a helyiséget.
• ha nincs meg a minimális távolság a szomszédos tárgyak (pl. bútorok, függönyök, textilanyagok vagy egyéb éghető anyagok).
• ha a készülék valamely alkatrésze megsérült, a ké- szülék leesett vagy eldőlt, valamint ha hiba áll fenn.

FIGYELMEZTETÉS Égési sérülés

Ne helyezzen éghető, gyúlékony, vagy hőszigetelő anyagokat (pl. textilek, papír, sprayflakon, öngyújtó) a készülékre vagy annak közvetlen közelébe.

FIGYELMEZTETÉS Égési sérülés

A készülék alkatrészei nagyon felforrósodhatnak és égési sérülést okozhatnak. Gyermekek és védelemre szoruló személyek jelenléte esetén különleges óvatossággal kell eljárni.

FIGYELMEZTETÉS Túlmelegedés

A túlmelegedés elkerülése érdekében ne takarja le a készüléket!

Anyagi kár

A készüléket nem szabad felkapaszkodási segédeszköz- ként használni.

2.3 Tanúsítvány

Lásd a készülék jobb oldalán kívül található típustáblát.

3. A készülék leírása

A készülék falra függeszthető, elektromos direktfűtő készülék.

A készülék kisebb helyiségek (pl. hobbi- vagy vendégszoba) teljes értékű, illetve átmeneti vagy kiegészítő fűtéseként használható.

A készülék a belsejében felmelegíti a levegőt, amely természetes konvekció révén kiáramlik a tetején levő légelvezető nyíláson. A hideg levegő utánpótlása a készülék alján található nyílásokon áramlik be.

3.1 CNS-S széria

A falra rögzítést és a csatlakozódugasz hálózatba való bekötését követően a készülék üzemkész.

3.2 CNS-U széria

A falra rögzítést és a csatlakozódobozon keresztüli fix hálózati bekötést követően a készülék üzemkész.

4. Kezelés

4.1 A kezelőfelület leírása

• Kapcsolja be a készüléket az annak jobb oldalán levő főkapcsolóval.
  ▶ A hőmérsékletbeállító gombbal állítsa be a kívánt szobahő-mérsékletet (a beállítható tartományt lásd a „Műszaki adatok“ c. fejezetben).

A beállított szobahőmérséklet elérése után a készülék időnkénti fűtéssel tartja a hőmérsékletet. Ehhez a készülék fűtőteljesítményének legalább azonosnak kell lennie a helyiség hőszükségletével.

Ha több készüléket helyeznek el egy helyiségben, akkor minden készüléken eltérő hőmérséklet állítható be.

Megjegyzés

A nyitott ablak melletti túlzott villamosenergia-fogyasztás elkerülése érdekében kapcsolja ki a készüléket szellőzetetés közben.

4.2 Fagyvédelem

Forgassa a hőmérsékletbeállító gombot ütközésig jobbra.

Ebben az állásban a hőfokszabályzó akkor kapcsolja be automatikusan a fűtést, ha a helyiség hőmérséklete a fagyvédelmi hőmérséklet alá süllyed.

4.3 A hömérsékletbeállító gomb korlátozása

A kapcsolóház hátoldalán található két csappal egy adott állásban rögzítheti a hőmérsékletbeállító gombot vagy korlátozhatja a beállítható hőmérséklet-tartományt.

▶ Törje ki a csapokat a kapcsolóház hátoldalán.

1 Csap
2 Hőmérsékletbeállító gomb

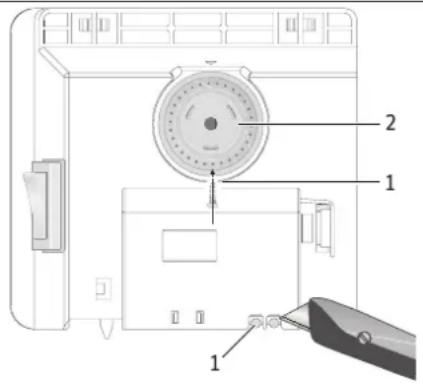

▶ A beállított hőmérséklet rögzítéséhez dugjon egy csapot a szemközti lyukba.

1 Csap
2 Hőmérsékletbeállító gomb

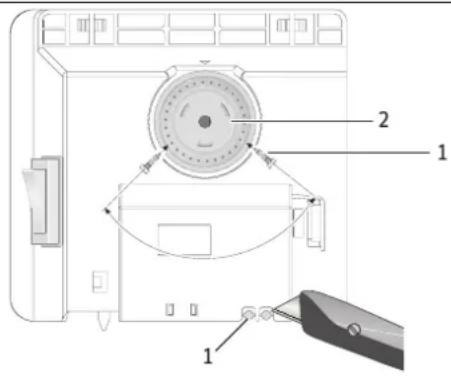

▶ A beállítható hőmérséklettartomány korlátozására állítson be egy minimum- és egy maximumértéket a hőmérsékletbeál-lító gombon, eközben pedig dugjon egy-egy csapot egy-egy szemközti lyukba.

4.4 Üzemen kívül helyezés

- Kapcsolja ki a készüléket a készülék jobb oldalán levő főkapcsolóval.

5. Tisztítás, ápolás és karbantartás

VIGYÁZAT Égési sérülés

Ne permetezzen tisztító aeroszolt a légrésekbe.

Vigyázzon, nehogy nedvesség kerüljön a készülékbe.

▶ A készülékházon esetleg megjelenő barnás elszíneződéseket nedves ronggyal törölje le.
▶ A készüléket lehült állapotban tisztítsa, szokványos tisztító-szerekkel. Kerülje a súroló és maró hatású szereket.

Megjegyzés

Javasoljuk, hogy a rendszeres karbantartás során az elle-nőrző és szabályozó szerkezeteket is ellenőriztesse.

▶ Legkésőbb az első üzembe helyezéstől számított 10 éven belül szakemberrel ellenőriztesse a biztonsági, ellenőrző és szabályozó szerkezeteket.

6. Mi a teendő, ha...

... a készülék nem fűt:

▶ Ellenőrizze a készüléken beállított hőmérsékletet és a megfelelő biztosítékot az épület elektromos rendszerében.

A készülék biztonsági hőmérséklet-korlátozóval rendelkezik, amely túlhevülés esetén a készüléket kikapcsolja. Az okok (például lefedett légkiömlő vagy légbeszívő) elhárítása után a készülék néhány perces lehűlés után ismét működőképes.

Ha az okokat nem tudja elhárítani, akkor hívjon szakszerelőt. A jobb és gyorsabb segítség érdekében adja meg a típustáblán látható gyári számot (000000-0000-000000).

FELSZERELÉS

7. Biztonság

A készülék felszerelését, üzembe helyezését, illetve karbantartását és javítását csak szakszerelő végezheti.

7.1 Általános biztonsági tudnivalók

A kifogástalan működést és üzembiztonságot csak abban az esetben garantáljuk, ha a készülékhez az ajánlott tartozékokat és pó-talkatrészeket használják.

FIGYELMEZTETÉS Áramütés

A készüléket úgy szerelje fel, hogy a kapcsoló- és szabályozószerveket a fürdőkádban vagy zuhany alatt tartózkodó személy ne tudja megérinteni.

Anyagi kár

• A fali készüléket kizárólag függőleges, legalább 85 °C-ig hőálló falra szerelje.
• Tartsa be a környező tárgyak felületétől megkövetelt minimális távolságot.
• Ne tegye a készüléket közvetlenül fali csatlakozóaljzat alá.
• Ügyeljen arra, hogy a bekötőkábel ne érjen hozzá a készülék részeihez.

7.2 Előírások, szabványok és rendelkezések

Megjegyzés

Minden nemzeti, valamint helyi előírást és rendeletet be kell tartani.

8. A készülék leírása

8.1 Szállítási terjedelem

A készülékkel szállított tartozékok:

- Fali tartó (a készüléken beakasztva)

9. Szerelés

9.1 Minimális távolságok

≥150 ≥100 ≥500≥100 ≥100 ≥20 D0060019283

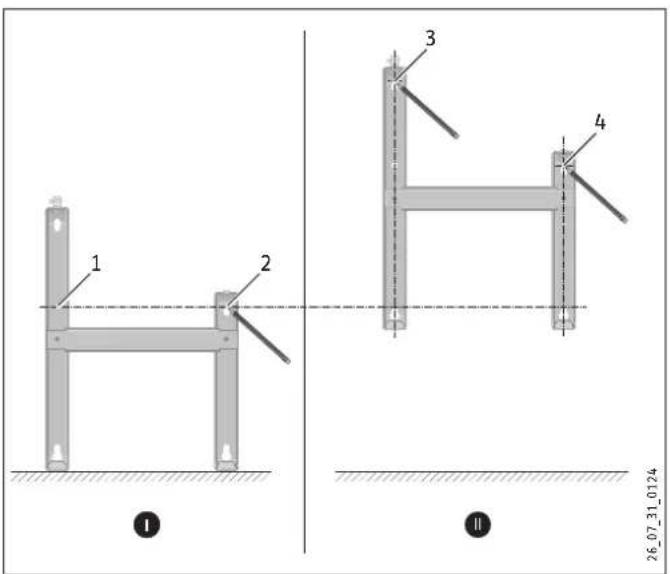

9.2 A fali tartó felszerelése

Megjegyzés

A fali tartó sablonként is használható a falra rögzítéshez. Ez biztosítja a padlótól szükséges távolságot.

1 2 3 4 26.07_31_0124

▶ Akassza ki a fali tartót a készülékből.
▶ Állítsa a centrikusan kiigazított fali tartót függőlegesen a földre. Jelölje meg az 1-es és 2-es furatot.
▶ Emelje fel a fali tartót, úgy, hogy annak alsó furatai fedésben legyenek a falra az imént felvitt jelölésekkel.
▶ Jelölje meg a 3-es és 4-es furatot a falon.
▶ Fúrja ki a lyukakat a 4 jelölésnél.

Rögzítse a fali tartót a megfelelő rögzítőanyagokkal (csavarok, dűbelek). A függőleges hosszúkás lyukakkal kiegyenlítheti a rögzítőfuratok félrecsúszásait.

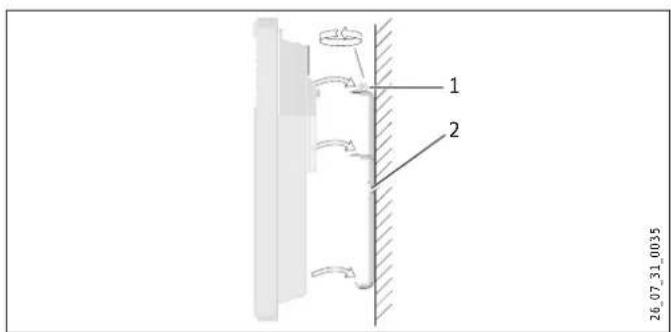

9.3 A készülék felszerelése

▶ A készülék hátoldalán levő résekkel egyszerre akassza a készüléket a fali tartó négy fülére.
▶ A reteszelődéshez nyomja a készüléket a tartóhoz.

1 2 26_07_31_0035

1 Reteszelőcsap
2 Fali tartó

▶ A rögzítés reteszeléséhez fordítsa a fali tartó reteszelőcsapját ütközésig balról jobbra.

1 2 3 26_07_31_0127

1 Készülék
2 Biztosítósapka
3 Reteszelőcsap

▶ Nyomja rá a biztosítósapkát a reteszelőcsapra, hogy ne lehessen visszaforgatni azt.

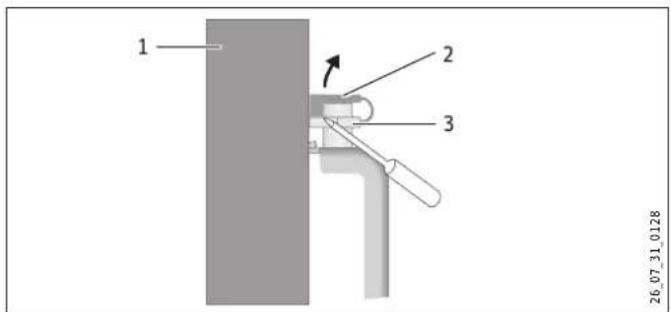

9.4 A készülék leszerelése

1 2 3 26_07_31_0128

1 Készülék
2 Biztosítósapka
3 Reteszelőcsap

▶ Válassza le a biztosítósapkát a reteszelőcsapról.
▶ A reteszelése oldásához fordítsa a fali tartón lévő reteszelőcsapot jobbról balra.

▶ Kissé emelje meg a készüléket, majd előrefelé vegye le azt a fali tartóról.

9.5 Elektromos csatlakozás

▶ Ügyeljen arra, hogy az építtetőnél rendelkezésre álljon megfelelő keresztmetszetű bekötővezeték.
Csatlakozóaljzatba való bekötéskor ügyeljen arra, hogy a készülék felszerelését követően a csatlakozóaljzat könnyen hozzáférhető legyen.

FIGYELMEZTETÉS Áramütés

• Minden villamos bekötési és szerelési munkát a vonatkozó előírásoknak megfelelően kell végezni.
• A készüléket legalább 3 mm pólustávolságú megszakítóval kell felszerelni, amely biztosítja a készülék leválasztását a hálózatról.
• Tilos a készüléket fix elektromos bekötéssel csatlakoztatni.

Megjegyzés

Vegye figyelembe a típustáblát. A rendelkezésre álló tápfeszültségnek meg kell egyeznie a hálózati feszültséggel.

10. Üzemzavar-elhárítás

A hálózati kábel cseréjét csak szakszerelő végezheti, általunk gyártott eredeti pótalkatrész felhasználásával.

11. A készülék átadása

Mutassa be a felhasználónak a készülék funkcióit. Külön hívja fel a figyelmét a biztonsági szempontokra. Adja át a felhasználónak a használati és felszerelési útmutatót.

12. Műszaki adatok

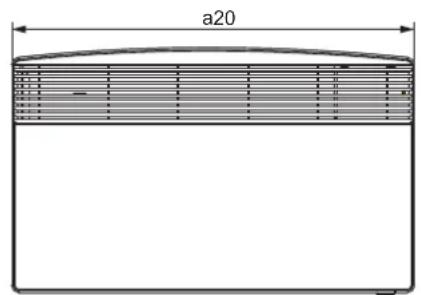

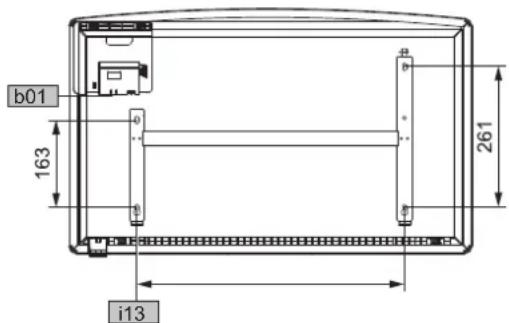

12.1 Méretek és csatlakozók

a20

b01 163 i13 261

D0000019277

				CNS50 S/U	CNS75 S/U	CNS100 S/U	CNS125 S/U	CNS150 S/U	CNS175 S/U	CNS200 S/U	CNS250 S/U	CNS300 S/U
a20	Készülék	Szélesség	mm	370	445	445	590	590	740	740	890	1040
b01	Átvezetés elektromos vezetékekhez
i13	Fali tartó	Lyuktávolság	mm	121	195	195	343	343	491	491	639	787

12.2 Adattáblázat

CNS 50-300 S

		CNS 50 S	CNS 75 S	CNS 100 S	CNS 125 S	CNS 150 S	CNS 175 S	CNS 200 S	CNS 250 S	CNS 300 S
		220716	220717	220718	220719	220720	220721	220722	220723	220724
Elektromos adatok
Csatlakozási teljesítmény	kW	0,5	0,75	1,0	1,25	1,5	1,75	2,0	2,5	3,0
Hálózati bekötés		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Méretek
Magasság	mm	450	450	450	450	450	450	450	450	450
Szélesség	mm	370	445	445	590	590	740	740	890	1040
Mélység	mm	100	100	100	100	100	100	100	100	100
Súlyadatok
Súly	kg	3,8	4,4	4,4	5,7	5,7	6,8	6,8	8,1	9,4
Kiviteli áltozatok
Fagyvédelmi állás	°C	7	7	7	7	7	7	7	7	7
Védettség (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Védettségi osztály		II	II	II	II	II	II	II	II	II
Szín		alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér
Értékek
Beállítási tartomány	°C	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30

CNS 50-300 U

		CNS 50 U	CNS 75 U	CNS 100 U	CNS 125 U	CNS 150 U	CNS 175 U	CNS 200 U	CNS 250 U	CNS 300 U
		220725	220726	220727	220728	220729	220730	220731	220732	220733
Elektromos adatok
Csatlakozási teljesítmény	kW	0,5	0,75	1,0	1,25	1,5	1,75	2,0	2,5	3,0
Hálózati bekötés		1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V	1/N ~ 230 V
Méretek
Magasság	mm	450	450	450	450	450	450	450	450	450
Szélesség	mm	370	445	445	590	590	740	740	890	1040
Mélység	mm	100	100	100	100	100	100	100	100	100
Súlyadatok
Súly	kg	3,3	4	4	5,2	5,2	6,3	6,3	7,7	8,9
Kiviteli áltozatok
Fagyvédelmi állás	°C	7	7	7	7	7	7	7	7	7
Védettség (IP)		IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24	IP24
Védettségi osztály		II	II	II	II	II	II	II	II	II
Szín		alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér	alpesi fehér
Értékek
Beállítási tartomány	°C	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30	7-30

Garancia

A Németországon kívül vásárolt készülékekre nem érvénye- sek cégünk németországi vállalatainak garanciális feltételei. Az olyan országokban, amelyekben termékeinket egy leány- vállaltunk terjeszti, a garanciát elsősorban a leányvállalatunk biztosítja. Garancia csak akkor nyújtható, ha az adott leányvá- lalat kiadta saját garanciális feltételeit. Azon felül semmilyen garanciát nem nyújtunk.

Az olyan készülékekre nem tudunk garanciát biztosítani, amelyek olyan országokban vásároltak meg, amelyekben nincs leányvállalatunk. Ezek a rendelkezések nem érintik az importőr által biztosított esetleges garanciát.

Környezetvédelem és újrahasznosítás

Kérjük, segítsen a környezet védelmében. Használat után az anyagokat a helyi hatósági előírások szerint kell hulladékba juttatni.

POSEBNI NAPOTKI

UPRAVLJANJE

Gyár u. 2 | 2040 Budaörs

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.hu

Japan

NIHON STIEBEL Co. Ltd.

Kowa Kawasaki Nishiguchi Building 8F

66-2 Horikawa-Cho

Saiwai-Ku | 212-0013 Kawasaki

Tel. [phone] | Fax [phone]

[e-mail]

www.nihonstiebel.co.jp

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36 | 5222 BH 's-Hertogenbosch

Tel. [phone] | Fax [phone]

[e-mail]

www.stiebel-eltron.nl

Poland

STIEBEL ELTRON Polska Sp. z 0.0.
