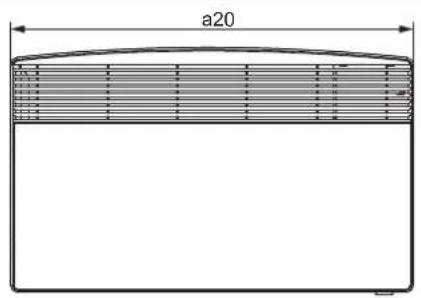

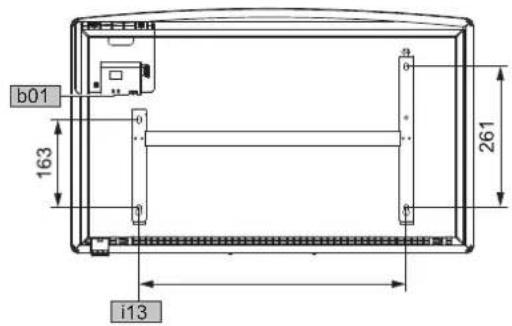

12.1 Cotes et raccordements 26

12.2 Tableau de données 26

GARANTIEENVIRONNEMENT ET RECYCLAGE

UTILISATION ET INSTALLATION

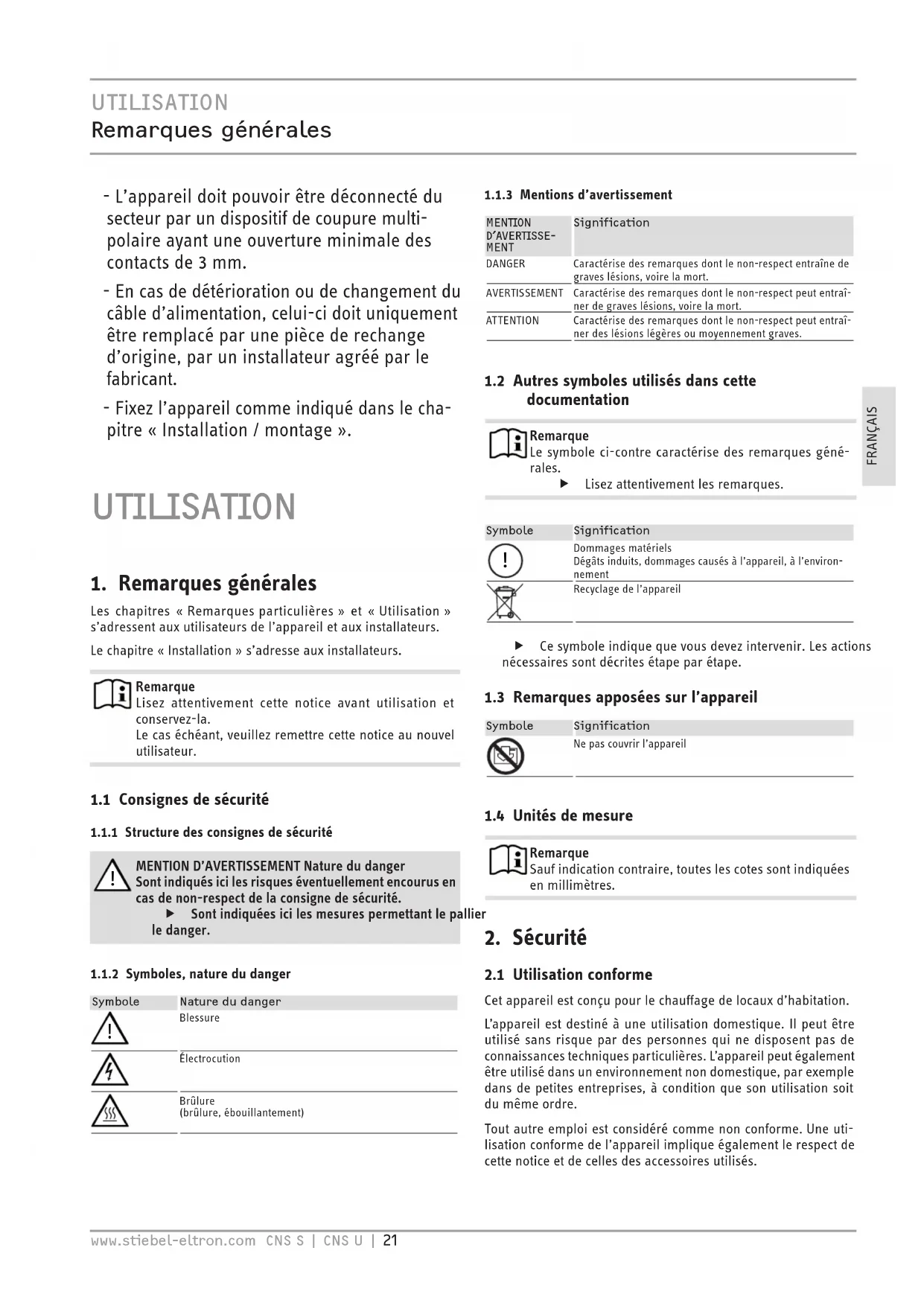

WandkonvektorUTILISATION Remarques générales FRANÇAISwww.stiebel-eltron.com CNS S | CNS U | 21 - L’appareil doit pouvoir être déconnecté du secteur par un dispositif de coupure multi-polaire ayant une ouverture minimale des contacts de 3mm. - En cas de détérioration ou de changement du câble d’alimentation, celui-ci doit uniquement être remplacé par une pièce de rechange d’origine, par un installateur agréé par le fabricant. - Fixez l’appareil comme indiqué dans le cha-pitre «Installation / montage». UTILISATION

1. Remarques générales

Les chapitres «Remarquesparticulières» et «Utilisation» s’adressent aux utilisateurs de l’appareil et aux installateurs.Le chapitre «Installation» s’adresse aux installateurs. RemarqueLisez attentivement cette notice avant utilisation et conservez-la.Le cas échéant, veuillez remettre cette notice au nouvel utilisateur.1.1 Consignes de sécurité1.1.1 Structure des consignes de sécurité

MENTION D’AVERTISSEMENT Nature du dangerSont indiqués ici les risques éventuellement encourus en cas de non-respect de la consigne de sécurité. Sont indiquées ici les mesures permettant le pallier le danger.1.1.2 Symboles, nature du dangerSymbole Nature du danger

Brûlure(brûlure, ébouillantement) 1.1.3 Mentions d’avertissementMENTION D’AVERTISSE- MENT Signification DANGER Caractérise des remarques dont le non-respect entraîne de graves lésions, voire la mort. AVERTISSEMENT Caractérise des remarques dont le non-respect peut entraî- ner de graves lésions, voire la mort. ATTENTION Caractérise des remarques dont le non-respect peut entraî- ner des lésions légères ou moyennement graves.1.2 Autres symboles utilisés dans cette documentation RemarqueLe symbole ci-contre caractérise des remarques géné-rales. Lisez attentivement les remarques.Symbole Signification

Dommages matérielsDégâts induits, dommages causés à l’appareil, à l’environ-nement

Recyclage de l’appareil Ce symbole indique que vous devez intervenir. Les actions nécessaires sont décrites étape par étape.1.3 Remarques apposées sur l’appareilSymbole Signification

Ne pas couvrir l’appareil

1.4 Unités de mesure

RemarqueSauf indication contraire, toutes les cotes sont indiquées en millimètres.

2.1 Utilisation conformeCet appareil est conçu pour le chauffage de locaux d’habitation.

L’appareil est destiné à une utilisation domestique. Il peut être utilisé sans risque par des personnes qui ne disposent pas de connaissances techniques particulières. L’appareil peut également être utilisé dans un environnement non domestique, par exemple dans de petites entreprises, à condition que son utilisation soit du même ordre.Tout autre emploi est considéré comme non conforme. Une uti-lisation conforme de l’appareil implique également le respect de cette notice et de celles des accessoires utilisés.

!UTILISATION Description de l’appareil 22 | CNS S | CNS U www.stiebel-eltron.com

2.2 Consignes de sécurité générales

N’utilisez cet appareil que s’il est installé dans son intégralité et doté de tous les dispositifs de sécurité.

AVERTISSEMENT Blessure - Veuillez tenir les enfants de moins de 3ans éloignés de l’appareil s’ils ne sont pas sous constante sur-veillance. - L’appareil peut être allumé et éteint par des enfants âgés de 3 à 7 ans s’ils sont sous surveillance ou s’ils ont été formés à son utilisation en toute sécurité et qu’ils ont compris les dangers encourus. La pose de l’appareil en conformité aux instructions est une condition préalable incontournable. Il est interdit aux enfants de 3 à 7 ans de brancher la prise élec-trique ou d’intervenir sur la régulation de l’appareil. - L’appareil peut être utilisé par des enfants de 8ans et plus ainsi que par des personnes aux facultés physiques, sensorielles ou mentales réduites ou par des personnes sans expérience sous surveillance ou après formation à l’utilisation en toute sécurité de l’appareil si les dangers potentiels ont été compris. - Ne laissez pas des enfants jouer avec l’appareil. Ni le nettoyage ni la maintenance relevant de l’utilisa-teur ne doivent être effectués par des enfants sans surveillance. AVERTISSEMENT BrûlureN’utilisez pas l’appareil ... - dans les locaux où existe un risque d’incendie ou d’explosion en raison de la présence de produits chimiques, poussières, gaz ou vapeurs. - à proximité immédiate de câbles ou récipients sus-ceptibles de contenir ou de transporter des maté-riaux inflammables ou explosibles. - si des travaux de pose, de ponçage, de vitrification sont exécutés dans le local où l’appareil est installé. - là où sont manipulés de l’essence, des bombes aérosols, de l’encaustique ou d’autres produits similaires. Aérez suffisamment le local avant de chauffer. - si les distances minimales par rapport aux objets adjacents ne peuvent être maintenues comme les meubles, les rideaux, les double-rideaux et les textiles ou autres matériaux combustibles par exemple. - après une chute de l’appareil, ni après un fonction-nement défaillant, ni si un composant de l’appareil est endommagé. AVERTISSEMENT BrûlureNe posez pas sur l’appareil ou à proximité immédiate de celui-ci des objets ou des matériaux combustibles, inflammables ou isolants thermiques tels que linge, cou-vertures, journaux, récipients contenant de l’encaustique ou de l’essence, bombes aérosols et autres produits si-milaires. AVERTISSEMENT BrûlureCertaines parties de l’appareil peuvent être à très haute température et causer des brûlures. La présence d’en-fants ou de personnes vulnérables requiert une attention particulière. AVERTISSEMENT SurchauffeAfin d’éviter la surchauffe de l’appareil, veuillez ne pas le couvrir.

Dommages matérielsNe montez pas sur l’appareil.

2.3 Label de conformité

Voir la plaque signalétique. La plaque signalétique se trouve à l’extérieur, à droite sur l’appareil.

3. Description de l’appareil

Cet appareil est un appareil de chauffage électrique direct pour montage mural exclusivement.L’appareil convient par exemple comme chauffage complet ou comme chauffage de transition ou d’appoint de petits locaux comme l’atelier ou la chambre d’ami.L’air est chauffé par un corps de chauffe et ressort en haut par convection naturelle par la grille de refoulement d’air. De l’air ambiant froid est aspiré par les ouvertures pratiquées dans le bas de l’appareil.

L’appareil est prêt à fonctionner, une fois le montage mural réalisé et le raccordement électrique effectué au moyen du connecteur secteur.

L’appareil est prêt à fonctionner, une fois le montage mural réalisé et le raccordement électrique effectué par raccordement fixe avec prise électrique.

4.1 Description de l’interface de commande

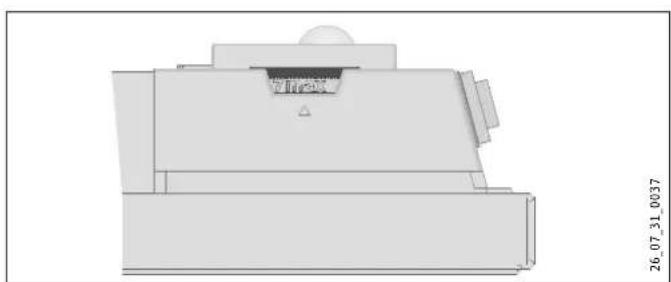

Mettez l’appareil en marche à l’aide de l’interrupteur placé à droite. Réglez progressivement la température ambiante souhaitée à l’aide du sélecteur de température (voir le chapitre Données techniques pour les valeurs de température).2607310037UTILISATION Nettoyage, entretien et maintenance FRANÇAIS www.stiebel-eltron.com CNS S | CNS U | 23 Dès que la température ambiante réglée est atteinte, celle-ci est maintenue constante au niveau de la température ambiante par un chauffage intermittent (la puissance chauffage de l’appareil doit alors correspondre au moins aux besoins en chaleur du local). Si plusieurs appareils sont installés dans un local, la température peut être réglée différemment sur le sélecteur de température de chacun des appareils. Remarque Il est conseillé de couper l’appareil pendant que vous aérez la pièce afin d’éviter une consommation d’énergie trop élevée due aux fenêtres ouvertes.

4.2 Protection hors gel

Positionnez le sélecteur de température en butée à droite. Le chauffage étant réglé sur cette position, le régulateur de tem- pérature active automatiquement le chauffage si la température ambiante descend en dessous de la température de protection hors gel.

4.3 Limitation du thermostat

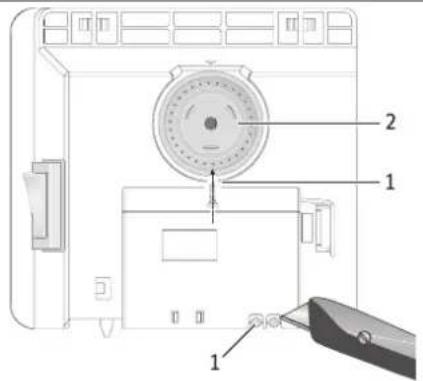

Vous pouvez fixer le thermostat sur un réglage déterminé ou li- miter la plage de réglage de température à l’aide des broches placées au dos du boîtier de commande. Cassez les broches. Pour fixer la température définie, enfichez une broche dans le trou opposé (voir sur la figure).

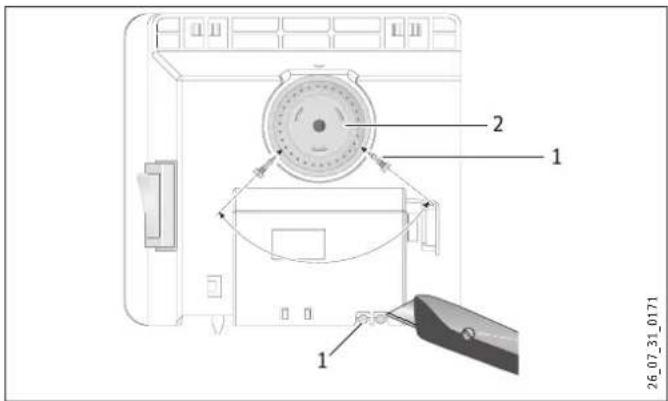

1 Broche 2 Bouton de réglage de température Pour limiter la plage de réglage de température, réglez la valeur maximale et la valeur minimale sur le sélecteur de température, puis enfoncez une broche dans le trou opposé quelque peu décalé (voir sur la figure).

1 Broche 2 Bouton de réglage de température

4.4 Mise hors service

Positionnez le commutateur sur le côté droit de l’appareil sur ARRÊT.

5. Nettoyage, entretien et

maintenance ATTENTION Brûlure Ne vaporisez pas de nettoyant en spray dans la fente de passage d’air. Évitez toute pénétration d’humidité dans l’appareil. Si des taches de couleur brune apparaissent sur l’enveloppe de l’appareil, nettoyez celles-ci avec un chiffon humide le plus tôt possible. Nettoyez l’appareil, lorsqu’il est froid, avec des produits d’entretien usuels. Évitez les produits d’entretien abrasifs et corrosifs. Remarque Nous recommandons de faire contrôler les organes de contrôle et de régulation lors de l’entretien régulier. Il convient de faire vérifier par un installateur les organes de sécurité, de contrôle et de régulation au plus tard, 10 ans après la première mise en service.

... l’appareil ne chauffe pas : Vérifiez la température réglée sur l’appareil et la protection de l’installation domestique. L’appareil est équipé d’un thermostat de sécurité qui le coupe en cas de surchauffe. Une fois la cause éliminée (entrée ou sortie de l’air recouverte), l’appareil se remet en marche après un temps de refroidissement de quelques minutes. Appelez un installateur si vous ne réussissez pas à éliminer le défaut. Pour lui permettre de vous secourir mieux et plus vite, veuillez lui communiquer le numéro inscrit sur la plaque signa- létique (n° XXXXXX - XXXX - XXXXXX).INSTALLATION Sécurité 24 | CNS S | CNS U www.stiebel-eltron.com INSTALLATION

L’installation, la mise en service, la maintenance et les réparations de cet appareil ne doivent être effectuées que par un installateur qualifié.

7.1 Consignes de sécurité générales

Nous ne garantissons le bon fonctionnement et la sécurité de l’appareil que si des accessoires et pièces de rechange d’origine sont utilisés. AVERTISSEMENT ÉlectrocutionLors du montage mural, placez l’appareil de sorte que les dispositifs de commutation et de régulation ne puissent être touchés par les personnes se trouvant dans la bai-gnoire ou la douche.

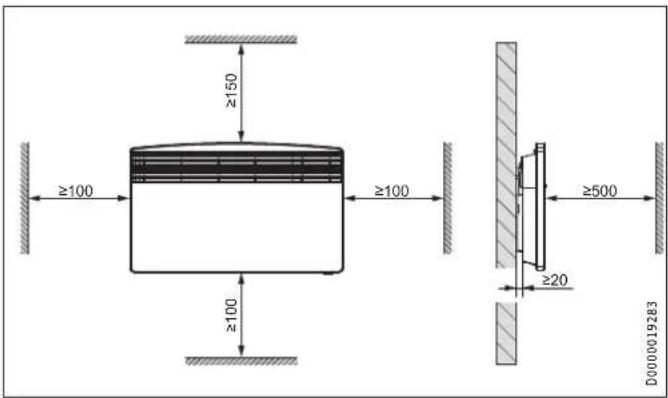

Dommages matériels - Ne fixez l’appareil mural que sur une paroi verticale capable de résister au moins à une température de 85 °C. - Respectez les distances minimales d’espacement avec les objets avoisinants. - N’installez pas l’appareil directement sous une prise électrique murale. - Veillez à ce que le câble d’alimentation ne soit en contact avec aucune pièce de l’appareil.

7.2 Prescriptions, normes et réglementations

RemarqueRespectez toutes les prescriptions et réglementations nationales et locales en vigueur.

8. Description de l’appareil

Sont fournis avec l’appareil: - Fixation murale (accrochée à l’appareil)

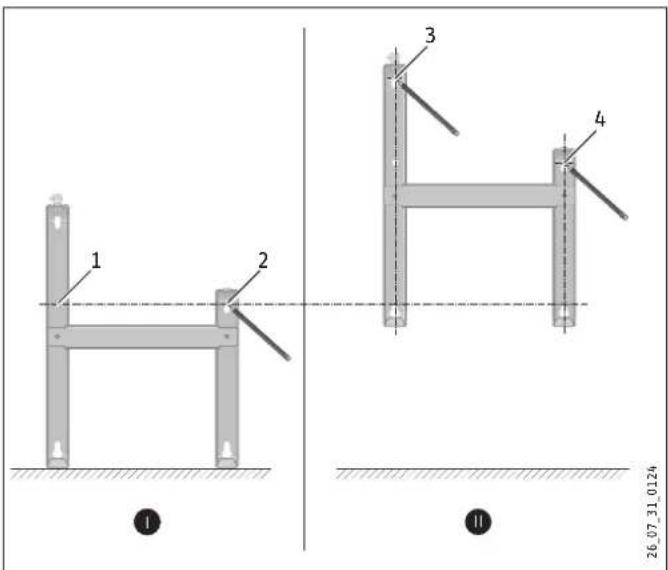

RemarqueVous pouvez utiliser la fixation murale comme gabarit pour la fixation au mur, ceci garantira le dégagement nécessaire par rapport au sol. aaa

Décrochez la fixation murale. Placez la fixation murale à même le sol et horizontalement en la centrant sur le point médian pour repérer les alésages, points 1 et 2. En la levant, placez la fixation murale de manière à ce que les alésages du bas sur la fixation viennent recouvrir les re-pères que vous venez de marquer sur le mur de montage. Repérez les alésages 3 et 4 sur le mur de montage. Percez des trous dans chacun de ces 4 repères. Fixez la fixation murale à l’aide du matériel adéquat (vis, chevilles) correspondant au type de mur. Les trous oblongs verticaux permettent de compenser un trou de fixation décentré.INSTALLATION Aide au dépannage FRANÇAIS www.stiebel-eltron.com CNS S | CNS U | 25

9.3 Pose de l’appareil

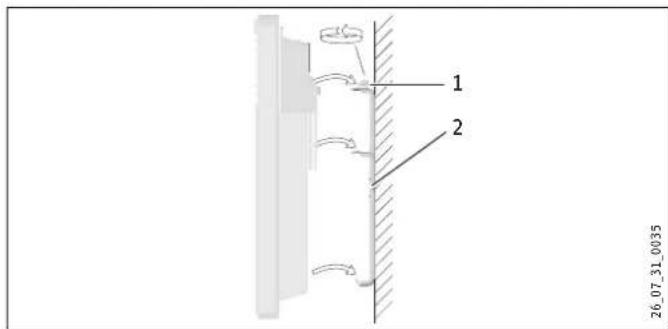

Accrochez l’appareil par ses fentes de logement à l’arrière en les plaçant toutes en même temps dans les quatre languettes de la fixation murale. Appuyez l’appareil sur l’arrêt de blocage. 26_07_31_0035

1 Goupille de verrouillage 2 Fixation murale Appuyez le capot de sécurité sur la goupille de verrouillage pour que la goupille ne puisse plus être tournée dans l‘autre sens. 26_07_31_0127

1 Appareil 2 Capuchon de sécurité 3 Goupille de verrouillage Enfoncez le capuchon de sécurité sur la goupille de verrouil- lage pour que la goupille ne puisse plus être tournée dans le sens inverse.

9.4 Démontage de l’appareil

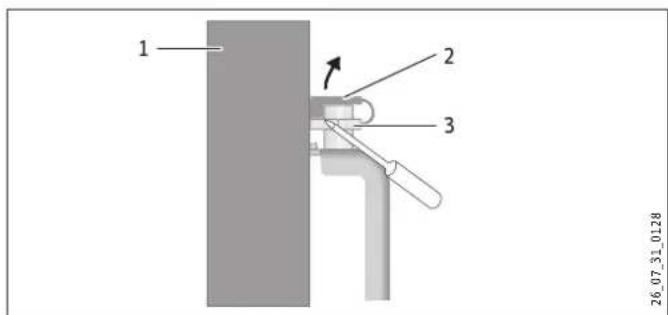

1 Appareil 2 Capuchon de sécurité 3 Goupille de verrouillage Enlevez le capuchon de sécurité de la goupille de verrouillage. Enlevez la goupille de verrouillage de la fixation murale en la tournant dans le sens anti-horaire. Soulevez légèrement l’appareil, puis sortez-le par l’avant de la fixation murale.

9.5 Raccordement électrique

Veillez à ce que les câbles d’arrivée installés sur le site pré- sentent des sections suffisantes. En cas de branchement sur une prise 2P+T, veillez à ce que celle-ci soit facilement accessible une fois l’appareil installé. AVERTISSEMENT Électrocution - Exécutez tous les travaux de branchement et d’ins- tallation électriques conformément aux prescrip- tions. - L’appareil doit pouvoir être déconnecté du réseau par un dispositif de coupure omnipolaire ayant une ouverture minimale des contacts de 3mm. - Il est interdit d’effectuer une installation avec un câble de raccordement électrique fixe. Remarque Respectez les indications de la plaque signalétique. La tension indiquée doit correspondre à la tension du sec- teur.

10. Aide au dépannage

En cas de remplacement, le câble de raccordement au secteur ne doit être remplacé que par des pièces de rechange dorigine et par un installateur.

11. Remise de l’appareil au client

Expliquez les différentes fonctions de l’appareil à l’utilisateur. At- tirez particulièrement son attention sur les consignes de sécurité. Remettez les notices d’utilisation et d’installation à l’utilisateur.INSTALLATION Données techniques 26 | CNS S | CNS U www.stiebel-eltron.com

12. Données techniques

12.2 Tableau de données

Données électriques Puissance de rac- cordement kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0 Raccordement secteur 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V Dimensions Hauteur mm 450 450 450 450 450 450 450 450 450 Largeur mm 370 445 445 590 590 740 740 890 1040 Profondeur mm 100 100 100 100 100 100 100 100 100 Poids Poids kg 3,8 4,4 4,4 5,7 5,7 6,8 6,8 8,1 9,4 Versions Protection hors gel °C 7 7 7 7 7 7 7 7 7 Indice de protec- tion (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 Classe de protec- tion II II II II II II II II II Couleur blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin Valeurs Plage de réglage °C 7-30 7-30 7-30 7-30 7-30 7-30 7-30 7-30 7-30INSTALLATION Données techniques FRANÇAIS www.stiebel-eltron.com CNS S | CNS U | 27

Données électriques Puissance de rac- cordement kW 0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0 Raccordement secteur 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V 1/N ~ 230 V Dimensions Hauteur mm 450 450 450 450 450 450 450 450 450 Largeur mm 370 445 445 590 590 740 740 890 1040 Profondeur mm 100 100 100 100 100 100 100 100 100 Poids Poids kg 3,3 4 4 5,2 5,2 6,3 6,3 7,7 8,9 Versions Protection hors gel °C 7 7 7 7 7 7 7 7 7 Indice de protec- tion (IP) IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 IP24 Classe de protec- tion II II II II II II II II II Couleur blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin blanc alpin Valeurs Plage de réglage °C 7-30 7-30 7-30 7-30 7-30 7-30 7-30 7-30 7-30 GARANTIE

0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0

3,8 4,4 4,4 5,7 5,7 6,8 6,8 8,1 9,4

0,5 0,75 1,0 1,25 1,5 1,75 2,0 2,5 3,0

3,3 4 4 5,2 5,2 6,3 6,3 7,7 8,9
