NAVODILA ZA UPORABO CNS 250 F STIEBEL ELTRON
- Splošni napotki 69
1.1 Varnostni napotki 69
1.2 Druge oznake v tej dokumentaciji 69
1.3 Opozorila na napravi 69
1.4 Merske enote 69 - Varnost 69
2.1 Namenska uporaba 69
2.2 Splošni varnostni napotki 69
2.3 Preizkusni znaki 70 - Opis naprave 70
3.1 Tipska serija CNS-S 70
3.2 Tipska serija CNS-U 70 - Upravljanje 70
4.1 Opis uporabniškega vmesnika 70
4.2 Zaščita pred zamrznitvijo 70
4.3 Omejitev regulatorja temperature 71
4.4 Izklop 71 - Čiščenje, nega in vzdrževanje 71
- Kaj storiti, če ... 71
INSTALACIJA
- Varnost 72
7.1 Splošni varnostni napotki 72
7.2 Predpisi, standardi in določila 72 - Opis naprave 72
8.1 Obseg dobave 72 - Montaža 72
9.1 Minimalni razmiki 72
9.2 Montaža stenskega nosilca 72
9.3 Montaža naprave 73
9.4 Odstranjevanje naprave 73
9.5 Električni priključek 73 - Odprava motenj 73
- Predaja naprave 73
- Tehnični podatki 74
12.1 Mere in priključki 74
12.2 Tabela s podatki 74
GARANCIJA
OKOLJE IN RECIKLIRANJE
POSEBNI NAPOTKI
- Otroci, mlajši od 3 let, se ne smejo zadrževati v bližini naprave, će ni zagotovljen stalen nadzor.
- Otroci od 3 do 7 let starosti smejo napravo vklapljati in izklapljati le pod nadzorom, če so poučeni o varni uporabi naprave, ali će so razumeli nevarnosti, povezane z uporabo naprave. Predpogoj je, da je naprava vgrajena, kot je opisano. Otroci od 3 do 7 let starosti vtiča ne smejo vstaviti v vtičnico in naprave ne smejo nastavljati.
- Otroci nad 8 let in osebe z zmanjšanimi tele- snimi, čutnimi ali duševnimi sposobnostmi ter s pomanjkljivimi izkušnjami in znanjem smejo napravo uporabljati samo pod nadzorom, ali če so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki iz nje izhajajo.
- Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci brez nadzora.
- Deli naprave se lahko močno segrejejo in povzročijo opekline. Posebno pazljivi bodite v prisotnosti otrok in oseb, ki potrebujejo varstvo.
- Naprave ne prekrivajte, da preprečite prekomerno segrevanje.
- Naprave ne postavljajte neposredno pod stensko vtičnico.
- Napravo vgradite tako, da se oseba, ki leži v kadi ali stoji pod prho, ne more dotikati preklopnih in regulirnih priprav.
- Pri napravi mora biti omogočena ločitev od omrežnega priključka z ločilno razdaljo najmanj 3 mm na vseh polih.
- Električni priključni kabel sme v primeru poškodbe ali zamenjave nadomestiti le serviser, pooblaščen s strani proizvajalca, z originalnim nadomestnim delom.
- Napravo pritrdite, kot je opisano v poglavju „Namestitev/montaža“.

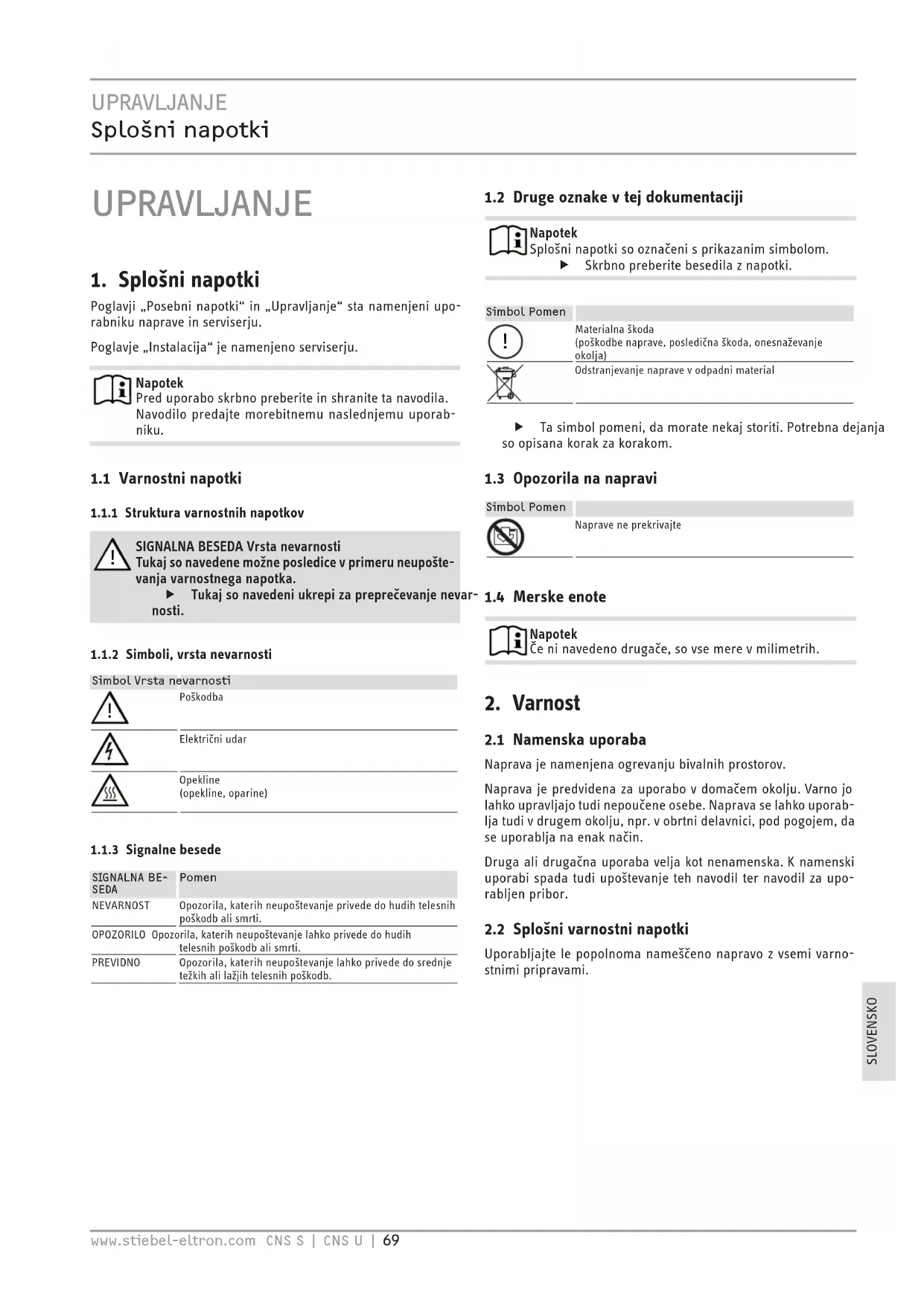

UPRAVLJANJE
1. Splošni napotki
Poglavji „Posebni napotki“ in „Upravljanje“ sta namenjeni uporabniku naprave in serviserju.
Navodilo predajte morebitnemu naslednjemu uporabniku.
1.1 Varnostni napotki
1.1.1 Struktura varnostnih napotkov

SIGNALNA BESEDA Vrsta nevarnosti
Tukaj so navedene možne posledice v primeru neupoštevanja varnostnega napotka.
▶ Tukaj so navedeni ukrepi za preprečevanje nevarnosti.
1.1.2 Simboli, vrsta nevarnosti
Simbol Vrsta nevarnosti

Poškodba

Električni udar

Opekline (opekline, oparine)
1.1.3 Signalne besede
| SIGNALNA BE-SEDA | Pomen |
| NEVARNOST | Opozorila, katerih neupoštevanje priveđe do hudih telesnih poškodb ali smrti. |
| OPOZORILO Opozorila, katerih neupoštevanje lahko priveđe do hudih telesnih poškodb ali smrti. | |
| PREVIDNO | Opozorila, katerih neupoštevanje lahko priveđe do srednje težkih ali lažjih telesnih poškodb. |
1.2 Druge oznake v tej dokumentaciji

Napotek
Splošni napotki so označeni s prikazanim simbolom.
▶ Skrbno preberite besedila z napotki.
Simbol Pomen

Materialna škoda
(poškodbe naprave, posledična škoda, onesnaževanje okolja)
Odstranjevanje naprave v odpadni material

▶ Ta simbol pomeni, da morate nekaj storiti. Potrebna dejanja so opisana korak za korakom.
1.3 Opozorila na napravi
Simbol Pomen

Če ni navedeno drugače, so vse mere v milimetrih.
2. Varnost
2.1 Namenska uporaba
Naprava je namenjena ogrevanju bivalnih prostorov.
Naprava je predvidena za uporabo v domačem okolju. Varno jo lahko upravljajo tudi nepoučene osebe. Naprava se lahko uporablja tudi v drugem okolju, npr. v obrtni delavnici, pod pogojem, da se uporablja na enak način.
Druga ali drugačna uporaba velja kot nenamenska. K namenski uporabi spada tudi upoštevanje teh navodil ter navodil za uporabljen pribor.
2.2 Splošni varnostni napotki
Uporabljajte le popolnoma nameščeno napravo z vsemi varnostnimi pripravami.

OPOZORILO Poškodba
- Otroci, mlajši od 3 let, se ne smejo zadrževati v bližini naprave, če ni zagotovljen stalen nadzor.
- Otroci od 3 do 7 let starosti smejo napravo vklapljati in izklapljati le pod nadzorom, će so poučeni o varni uporabi naprave, ali će so razumeli nevarnosti, povezane z uporabo naprave. Predpogoj je, da je naprava vgrajena, kot je opisano. Otroci od 3 do 7 let starosti vtiča ne smejo vstaviti v vtičnico in naprave ne smejo nastavljati.
- Otroci nad 8 let in osebe z zmanjšanimi telesnimi, čutnimi ali duševnimi sposobnostmi ter s pomanjkljivimi izkušnjami in znanjem smejo napravo uporabljati samo pod nadzorom, ali će so bili poučeni o varni uporabi naprave in razumejo nevarnosti, ki iz nje izhajajo.
- Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci breznadzora.

OPOZORILO Opekline
Naprava ne sme obratovati ...
- če v prostorih obstaja nevarnost eksplozije zaradi kemikalij, prahu, plinov ali hlapov.
- v neposredni bližini vodov ali posod, ki vsebujejo vnetljive ali potencialno eksplozivne snovi.
- ko se v postavitvenem prostoru izvajajo dela, kot so napeljava, brušenje, lakiranje.
- ko se v prostorih dela z bencinom, pršili, loščilnim voskom ali podobnimi snovmi. Pred ogrevanjem prostor zadostno prezračite.
- če so razdalje do sosednjih objektov, na primer pohistva, zaves, zastorov in tekstilnih oblog ali drugih vnetljivih materialov manjše od predvidenih.
- če je katera od komponent naprave poškodovana, če se je naprava prevrnila ali če je na napravi že ugotovljena napaka v delovanju.

OPOZORILO Opekline
Na napravi ali v njeni neposredni bližini ne sme biti gorljivih, vnetljivih in toplotnoizolacijskih predmetov ali snovi, kot so perilo, odeje, časopisi, posode z loščilnim voskom ali bencinom, pršila in podobno.

OPOZORILO Opekline
Deli naprave se lahko močno segrejejo in povzročijo opekline. Posebno pazljivi bodite v prisotnosti otrok in oseb, ki potrebujejo varstvo.

OPOZORILO zaradi pregrevanja
2.3 Preizkusni znaki
Glejte tipsko tablico. Tipska tablica je na desni zunanji strani na-prave.
3. Opis naprave
Primerna je na primer za samostojno ogrevanje ali kot prehodno in dodatno ogrevanje majnih prostorov, kot so na primer prostori za ukvarjanje s konjički ali sobe za goste.
Zrak se v napravi segreva z ogrevalnim telesom in zaradi naravne konvekcije izstopa zgoraj skozi rešetko za izstop zraka. Skozi odprtine na spodnji strani naprave doteka hladen zrak iz prostora.
3.1 Tipska serija CNS-S
Po pritrditvi na steno in električni priključitvi z omrežnim vtičem je naprava pripravljena za obratovanje.
3.2 Tipska serija CNS-U
Po pritrditvi na steno in električni priključitvi s fiksnim priključkom je naprava pripravljena za obratovanje.
4. Upravljanje
4.1 Opis uporabniškega vmesnika
▶ Napravo vklopite s stikalom na desni strani naprave.
Z gumbom za nastavitev temperature zvezno nastavite želeno prostorsko temperaturo (temperaturne vrednosti glejte v poglavju Tehnični podatki).

Ko je dosežena nastavljena prostorska temperatura, se slednja z občasnim ogrevanjem drži na nastavljeni vrednosti (ogrevalna moč naprave mora ustrezati najmanj za ta prostor določeni potrebi po toploti).
Če je v enem prostoru na voljo več naprav, lahko z gumbom za nastavitev temperature na vsaki napravi nastavite drugo vrednost.

Napotek
Da preprečite preveliko porabo toka pri odprtih oknih, napravo med prezračevanjem izklopite.

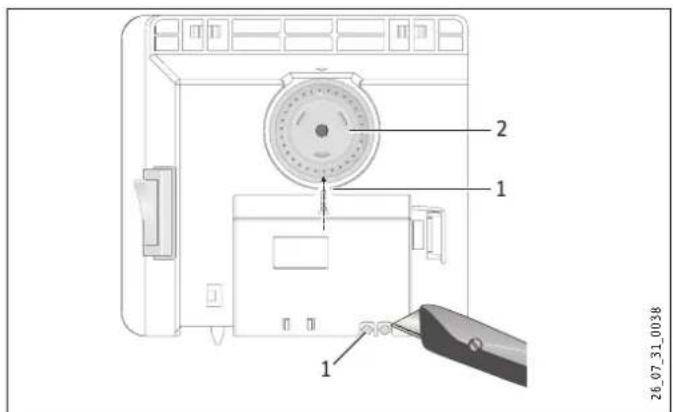

4.2 Zaščita pred zamrznitvijo
Z dvema zatičema, ki sta nameščena na hrbtni strani ohišja stikala, lahko fiksirate določeno nastavitev na regulatorju temperature ali omejite območje nastavitve temperature.
Zatiča izvlecite.
▶ Za fiksiranje nastavljene temperature enega od zatičev vsta-vite v nasproti ležečo luknjo (glejte sliko).
2 Gumb za nastavitev temperature

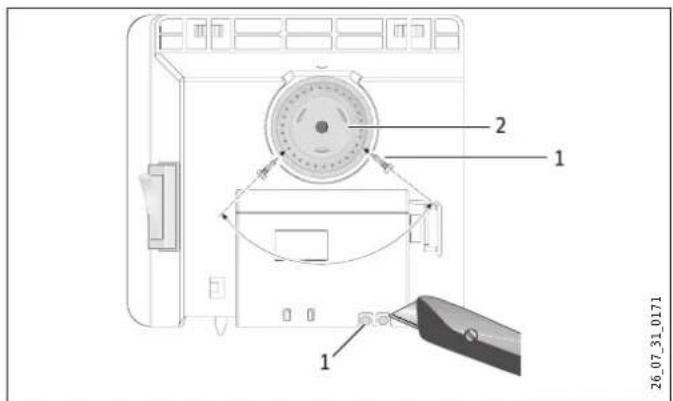

▶ Za omejitev območja nastavitve temperature z gumbom za nastavitev temperature nastavite minimalno in maksimalno vrednost in vstavite po en zatič v nekoliko zamaknjeno nasproti ležečo luknjo (glejte sliko).
2 Gumb za nastavitev temperature
4.4 Izklop
▶ Stikalo desno na napravi preklopite na OFF.
5. Čiščenje, nega in vzdrževanje

PREVIDNO opekline
V zračne reže ne pršite čistilnih pršil.
Pazite na to, da v napravo ne vdira vlaga.
Če se na napravi pojavijo rahlo rjavkasti madeži, jih po možnosti takoj obrišite z vlažno krpo.
▶ Napravo čistite s standardnimi čistili v ohlajenem stanju. Ne uporabljajte abrazivnih in jedkih čistil.

Napotek
Priporočamo, da pri rednem vzdrževanju preverite tudi nadzorne in regulirne elemente. Najkasneje 10 let po prvem zagonu mora strokovnjak preveriti varnostne, nadzorne in regulirne elemente.
Naprava je opremljena z zaščitnim regulatorjem temperature, ki v primeru pregretja napravo izklopi. Ko odpravite vzrok napake (na primer prekrite odprtine za vstop in izstop zraka), začne naprava po nekaj minutah hlajenja znova obratovati.
Če napake ne morete odpraviti, pokličite serviserja. Za hitrejšo in zanesljivejšo pomoč mu posredujte številko (št. XXXXXX - XXXX - XXXXXX) s tipske tablice.
INSTALACIJA
7. Varnost
Instalacijo, prvi zagon ter vzdrževanje in popravilo naprave sme izvajati le serviser.
7.1 Splošni varnostni napotki
≥100
Brezhibno delovanje in obratovalno varnost zagotavljamo le, će je uporabljen za napravo predpisan originalni pribor in originalni nadomestni deli.

OPOZORILO električni udar
Napravo montirajte na steno tako, da se oseba, ki leži v kadi ali stoji pod prho, ne more dotikati preklopnih in regulirnih priprav.

Materialna škoda
- Stensko napravo montirajte le na navpično steno, ki je odporna na temperaturo najmanj 85 °C.
- Poskrbite za minimalni razmik od sosednjih predmetov.
- Naprave ne postavljajte neposredno pod stensko vtičnico.
- Pazite, da se priključni kabel ne dotika nobenega dela naprave.
7.2 Predpisi, standardi in določila

Napotek
Upoštevajte vse nacionalne in regionalne predpise in določila.
8. Opis naprave
8.1 Obseg dobave
Obseg dobave:
- Stenski nosilec (obešen na napravo)
9. Montaža

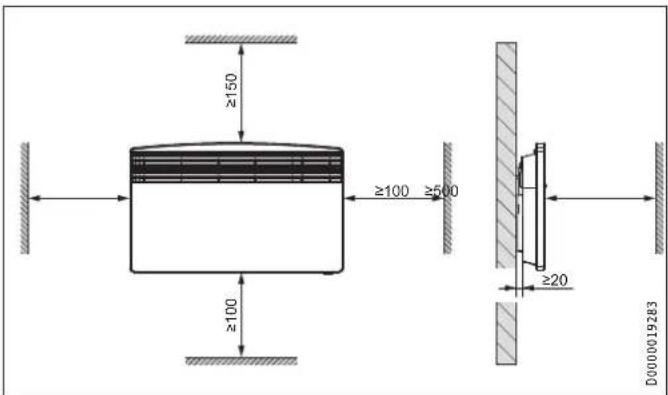

9.1 Minimalni razmiki


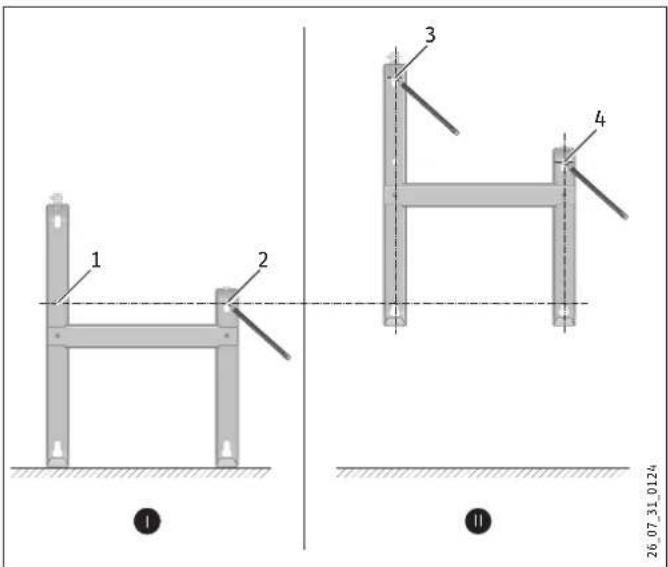

≥150 ≥100 ≥500 ≥100 ≥20 D00000192839.2 Montaža stenskega nosilca

Napotek
Stenski nosilec lahko uporabite tudi kot šablono za pritrditev na steno, kar zagotovi potreben odmik od tal.
Z ozirom na sredinske točke stenski nosilec postavite vodo- ravno na tla in na steni označite točki 1 ter 2.
▶ Stenski nosilec dvignite, tako da se spodnji izvrtini na njem prilegata označenima točkama na montažni steni.
▶ Označite izvrtini 3 in 4 na montažni steni.
▶ Na vseh štirih označenih točkah izvrtajte luknje.
Stenski nosilec pritrdite z ustreznim materialom (vijaki, mozniki) glede na vrsto stene. Z navpičnimi vzdolžnimi luknjami lahko izenačite zamike pritrdilnih izvrtin.

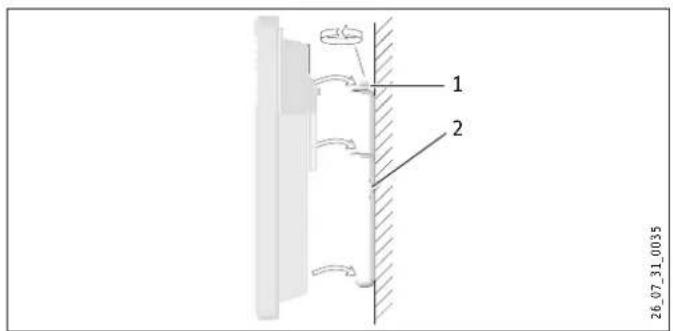

9.3 Montaža naprave
▶ Napravo z nosilnimi zarezami na hrbtni strani hkrati obesite na štiri jezičke stenskega nosilca.
▶ Napravo pritisnite, da zaskoči.
2 Stenski nosilec
Zaporni sornik stenskega nosilca obrnite do konca v smeri urnega kazalca, s čimer fiksirate pritrditev.
2 Varnostni pokrovček
3 Zaporni sornik
▶ Na zaporni sornik pritisnite varnostni pokrovček, da se sornik ne more več vrteti nazaj.
9.4 Odstranjevanje naprave
2 Varnostni pokrovček
3 Zaporni sornik
Z zapornega sornika snemite varnostni pokrovček.
Zaporni sornik stenskega nosilca popustite v nasprotni smeri urnega kazalca.
▶ Napravo rahlo privzdignite in jo v smeri naprej snemite s stenskega nosilca.
Pazite na zadosten prečni prerez dovodov na mestu samem.
▶ Pri priključitvi na vtičnico z zaščitnim kontaktom (šuko) pazite na to, da je slednja po instalaciji naprave prosto dostopna.

OPOZORILO električni udar
- Vsa priključitvena in namestitvena dela opravite skladno s predpisi.
- Pri napravi mora biti omogočeno ločevanje od omrežja z ločilno razdaljo vsaj 3 mm na vseh polih.
- Namestitev s fiksno napeljanim priključnim vodnikom ni dovoljena.

Napotek
Upoštevajte tipsko ploščico. Navedena napetost se mora ujemati z omrežno napetostjo.
10. Odprava motenj
Omrežni priključni vodnik sme zamenjati izključno serviser z našim originalnim nadomestnim delom.
11. Predaja naprave
Uporabniku pojasnite funkcije naprave. Posebej ga opozorite na varnostne napotke. Uporabniku predajte Navodilo za upravljanje in namestitev.
12. Tehnični podatki
Za naprave, kupljene izven Nemčije, ne veljajo garancijski pogoji naših nemških družb. Nasprotno, v državah, kjer naše izdelke prodaja ena izmed naših hčerinskih družb, lahko nudi garancijo le takšna hčerinska družba. Takšna garancija se podeli le takrat, ko je hčerinska družba izdala lastne garancijske pogoje. Mimo tega se ne podeli nobena garancija.
Za naprave, ki so bile kupljene v državah, v katerih naših izdelkov ne prodaja nobena izmed naših hčerinskih družb, ne podeljujemo garancije. Na morebitne garancije, ki jih zagotavlja uvoznik, to ne vpliva.
Okolje in recikliranje
Prosimo, pomagajte nam varovati okolje. Po uporabi odstranite materiale skladno z nacionalnimi predpisi.
